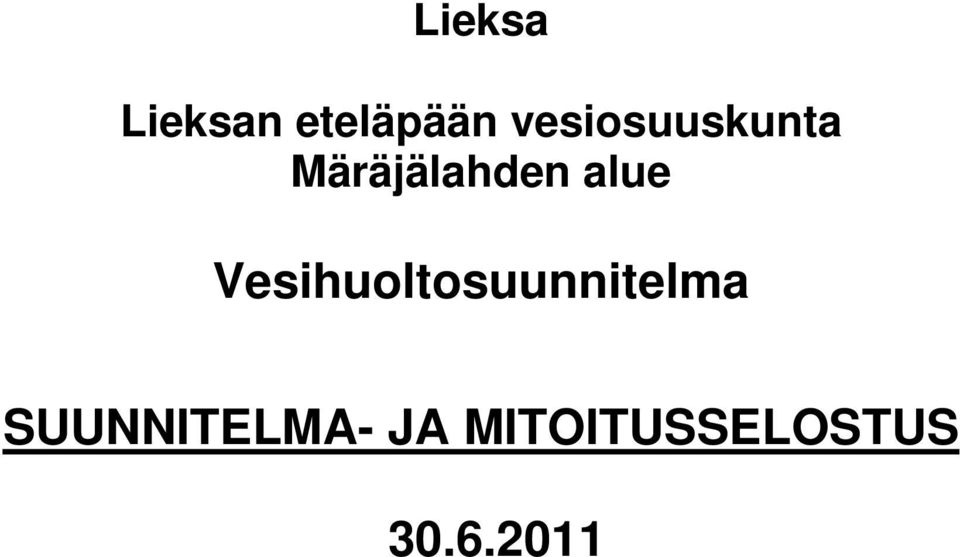

1 Lieksa Lieksan eteläpään vesiosuuskunta Märäjälahden alue Vesihuoltosuunnitelma SUUNNITELMA- JA MITOITUSSELOSTUS

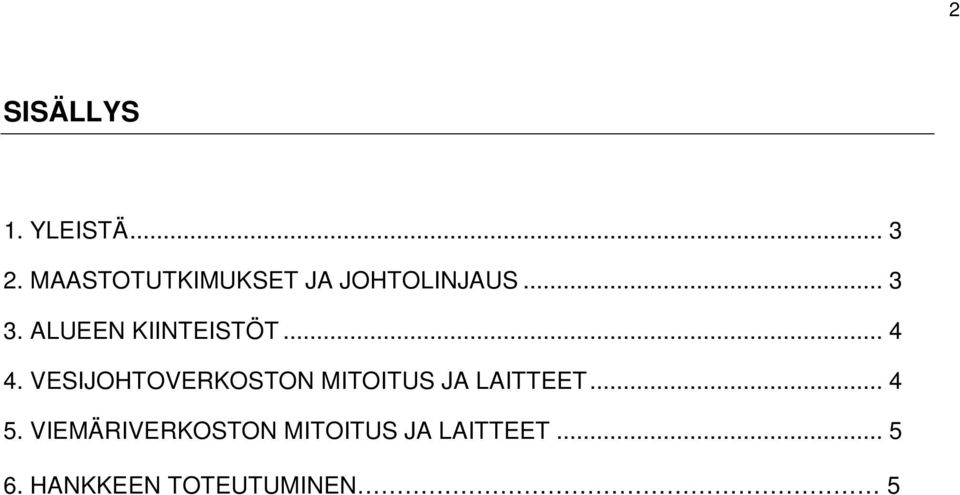

2 2 SISÄLLYS 1. YLEISTÄ MAASTOTUTKIMUKSET JA JOHTOLINJAUS ALUEEN KIINTEISTÖT VESIJOHTOVERKOSTON MITOITUS JA LAITTEET VIEMÄRIVERKOSTON MITOITUS JA LAITTEET HANKKEEN TOTEUTUMINEN 5

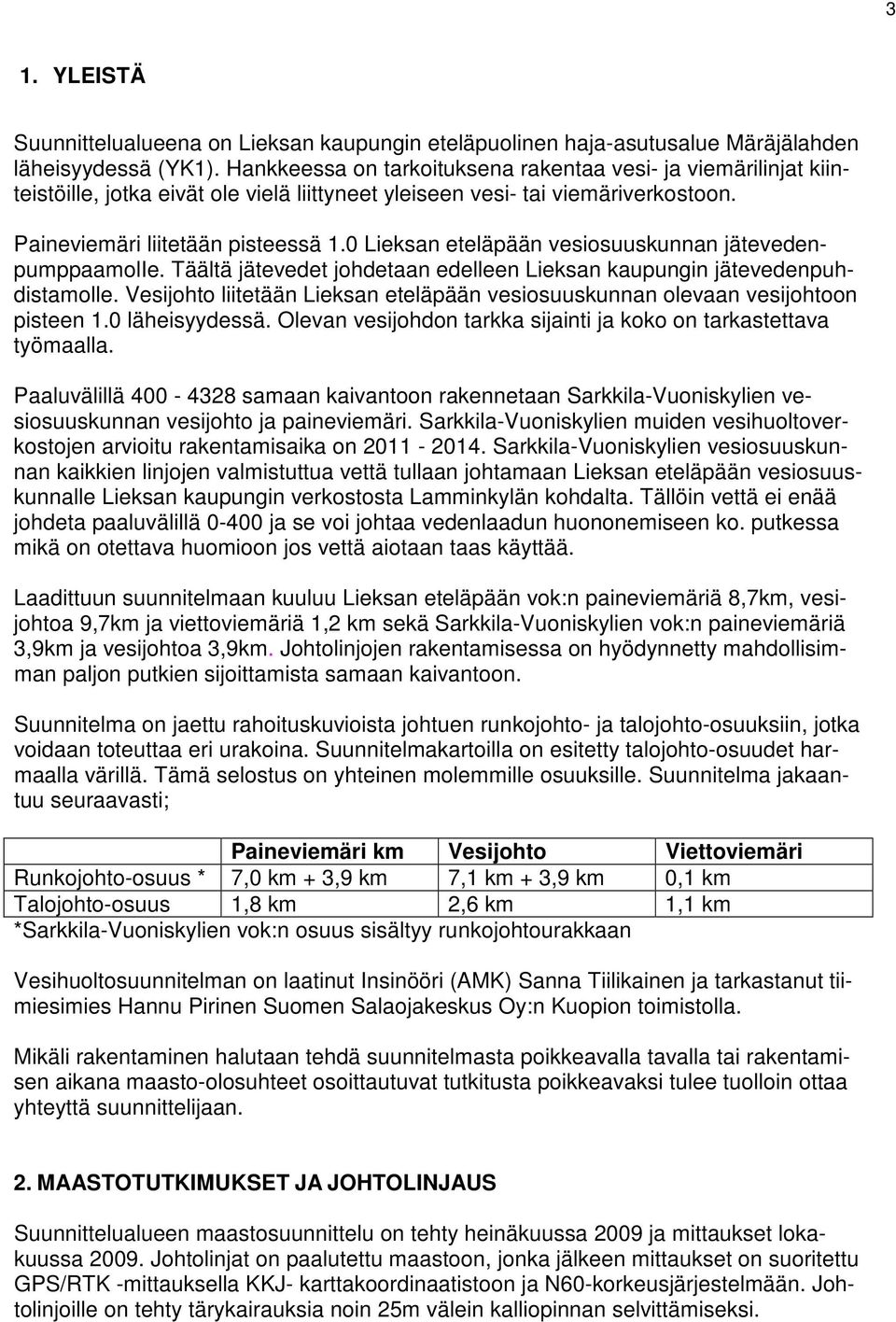

3 3 1. YLEISTÄ Suunnittelualueena on Lieksan kaupungin eteläpuolinen haja-asutusalue Märäjälahden läheisyydessä (YK1). Hankkeessa on tarkoituksena rakentaa vesi- ja viemärilinjat kiinteistöille, jotka eivät ole vielä liittyneet yleiseen vesi- tai viemäriverkostoon. Paineviemäri liitetään pisteessä 1.0 Lieksan eteläpään vesiosuuskunnan jätevedenpumppaamolie. Täältä jätevedet johdetaan edelleen Lieksan kaupungin jätevedenpuhdistamolle. Vesijohto liitetään Lieksan eteläpään vesiosuuskunnan olevaan vesijohtoon pisteen 1.0 läheisyydessä. Olevan vesijohdon tarkka sijainti ja koko on tarkastettava työmaalla. Paaluvälillä samaan kaivantoon rakennetaan Sarkkila-Vuoniskylien vesiosuuskunnan vesijohto ja paineviemäri. Sarkkila-Vuoniskylien muiden vesihuoltoverkostojen arvioitu rakentamisaika on Sarkkila-Vuoniskylien vesiosuuskunnan kaikkien linjojen valmistuttua vettä tullaan johtamaan Lieksan eteläpään vesiosuuskunnalle Lieksan kaupungin verkostosta Lamminkylän kohdalta. Tällöin vettä ei enää johdeta paaluvälillä ja se voi johtaa vedenlaadun huononemiseen ko. putkessa mikä on otettava huomioon jos vettä aiotaan taas käyttää. Laadittuun suunnitelmaan kuuluu Lieksan eteläpään vok:n paineviemäriä 8,7km, vesijohtoa 9,7km ja viettoviemäriä 1,2 km sekä Sarkkila-Vuoniskylien vok:n paineviemäriä 3,9km ja vesijohtoa 3,9km. Johtolinjojen rakentamisessa on hyödynnetty mahdollisimman paljon putkien sijoittamista samaan kaivantoon. Suunnitelma on jaettu rahoituskuvioista johtuen runkojohto- ja talojohto-osuuksiin, jotka voidaan toteuttaa eri urakoina. Suunnitelmakartoilla on esitetty talojohto-osuudet harmaalla värillä. Tämä selostus on yhteinen molemmille osuuksille. Suunnitelma jakaantuu seuraavasti; Paineviemäri km Vesijohto Viettoviemäri Runkojohto-osuus * 7,0 km + 3,9 km 7,1 km + 3,9 km 0,1 km Talojohto-osuus 1,8 km 2,6 km 1,1 km *Sarkkila-Vuoniskylien vok:n osuus sisältyy runkojohtourakkaan Vesihuoltosuunnitelman on laatinut Insinööri (AMK) Sanna Tiilikainen ja tarkastanut tiimiesimies Hannu Pirinen Suomen Salaojakeskus Oy:n Kuopion toimistolla. Mikäli rakentaminen halutaan tehdä suunnitelmasta poikkeavalla tavalla tai rakentamisen aikana maasto-olosuhteet osoittautuvat tutkitusta poikkeavaksi tulee tuolloin ottaa yhteyttä suunnittelijaan. 2. MAASTOTUTKIMUKSET JA JOHTOLINJAUS Suunnittelualueen maastosuunnittelu on tehty heinäkuussa 2009 ja mittaukset lokakuussa Johtolinjat on paalutettu maastoon, jonka jälkeen mittaukset on suoritettu GPS/RTK -mittauksella KKJ- karttakoordinaatistoon ja N60-korkeusjärjestelmään. Johtolinjoille on tehty tärykairauksia noin 25m välein kalliopinnan selvittämiseksi.

0 Lieksan eteläpään vesiosuuskunnan jätevedenpumppaamolie. Täältä jätevedet johdetaan edelleen Lieksan kaupungin jätevedenpuhdistamolle.

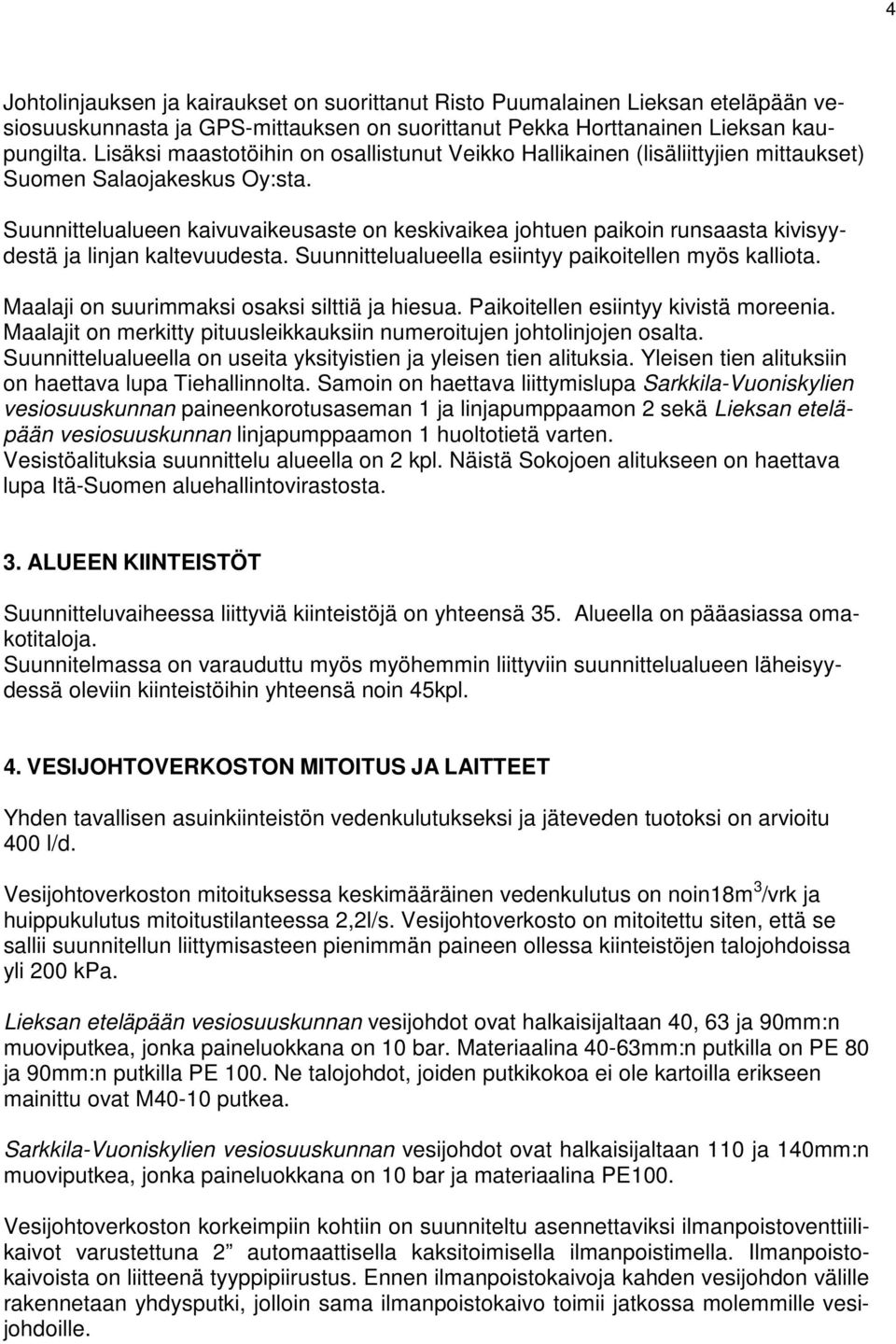

4 4 Johtolinjauksen ja kairaukset on suorittanut Risto Puumalainen Lieksan eteläpään vesiosuuskunnasta ja GPS-mittauksen on suorittanut Pekka Horttanainen Lieksan kaupungilta. Lisäksi maastotöihin on osallistunut Veikko Hallikainen (lisäliittyjien mittaukset) Suomen Salaojakeskus Oy:sta. Suunnittelualueen kaivuvaikeusaste on keskivaikea johtuen paikoin runsaasta kivisyydestä ja linjan kaltevuudesta. Suunnittelualueella esiintyy paikoitellen myös kalliota. Maalaji on suurimmaksi osaksi silttiä ja hiesua. Paikoitellen esiintyy kivistä moreenia. Maalajit on merkitty pituusleikkauksiin numeroitujen johtolinjojen osalta. Suunnittelualueella on useita yksityistien ja yleisen tien alituksia. Yleisen tien alituksiin on haettava lupa Tiehallinnolta. Samoin on haettava liittymislupa Sarkkila-Vuoniskylien vesiosuuskunnan paineenkorotusaseman 1 ja linjapumppaamon 2 sekä Lieksan eteläpään vesiosuuskunnan linjapumppaamon 1 huoltotietä varten. Vesistöalituksia suunnittelu alueella on 2 kpl. Näistä Sokojoen alitukseen on haettava lupa Itä-Suomen aluehallintovirastosta. 3. ALUEEN KIINTEISTÖT Suunnitteluvaiheessa liittyviä kiinteistöjä on yhteensä 35. Alueella on pääasiassa omakotitaloja. Suunnitelmassa on varauduttu myös myöhemmin liittyviin suunnittelualueen läheisyydessä oleviin kiinteistöihin yhteensä noin 45kpl. 4. VESIJOHTOVERKOSTON MITOITUS JA LAITTEET Yhden tavallisen asuinkiinteistön vedenkulutukseksi ja jäteveden tuotoksi on arvioitu 400 l/d. Vesijohtoverkoston mitoituksessa keskimääräinen vedenkulutus on noin18m 3 /vrk ja huippukulutus mitoitustilanteessa 2,2l/s. Vesijohtoverkosto on mitoitettu siten, että se sallii suunnitellun liittymisasteen pienimmän paineen ollessa kiinteistöjen talojohdoissa yli 200 kpa. Lieksan eteläpään vesiosuuskunnan vesijohdot ovat halkaisijaltaan 40, 63 ja 90mm:n muoviputkea, jonka paineluokkana on 10 bar. Materiaalina 40-63mm:n putkilla on PE 80 ja 90mm:n putkilla PE 100. Ne talojohdot, joiden putkikokoa ei ole kartoilla erikseen mainittu ovat M40-10 putkea. Sarkkila-Vuoniskylien vesiosuuskunnan vesijohdot ovat halkaisijaltaan 110 ja 140mm:n muoviputkea, jonka paineluokkana on 10 bar ja materiaalina PE100. Vesijohtoverkoston korkeimpiin kohtiin on suunniteltu asennettaviksi ilmanpoistoventtiilikaivot varustettuna 2 automaattisella kaksitoimisella ilmanpoistimella. Ilmanpoistokaivoista on liitteenä tyyppipiirustus. Ennen ilmanpoistokaivoja kahden vesijohdon välille rakennetaan yhdysputki, jolloin sama ilmanpoistokaivo toimii jatkossa molemmille vesijohdoille.

Suunnittelualueen kaivuvaikeusaste on keskivaikea johtuen paikoin runsaasta kivisyydestä ja linjan kaltevuudesta. Suunnittelualueella esiintyy paikoitellen myös kalliota.

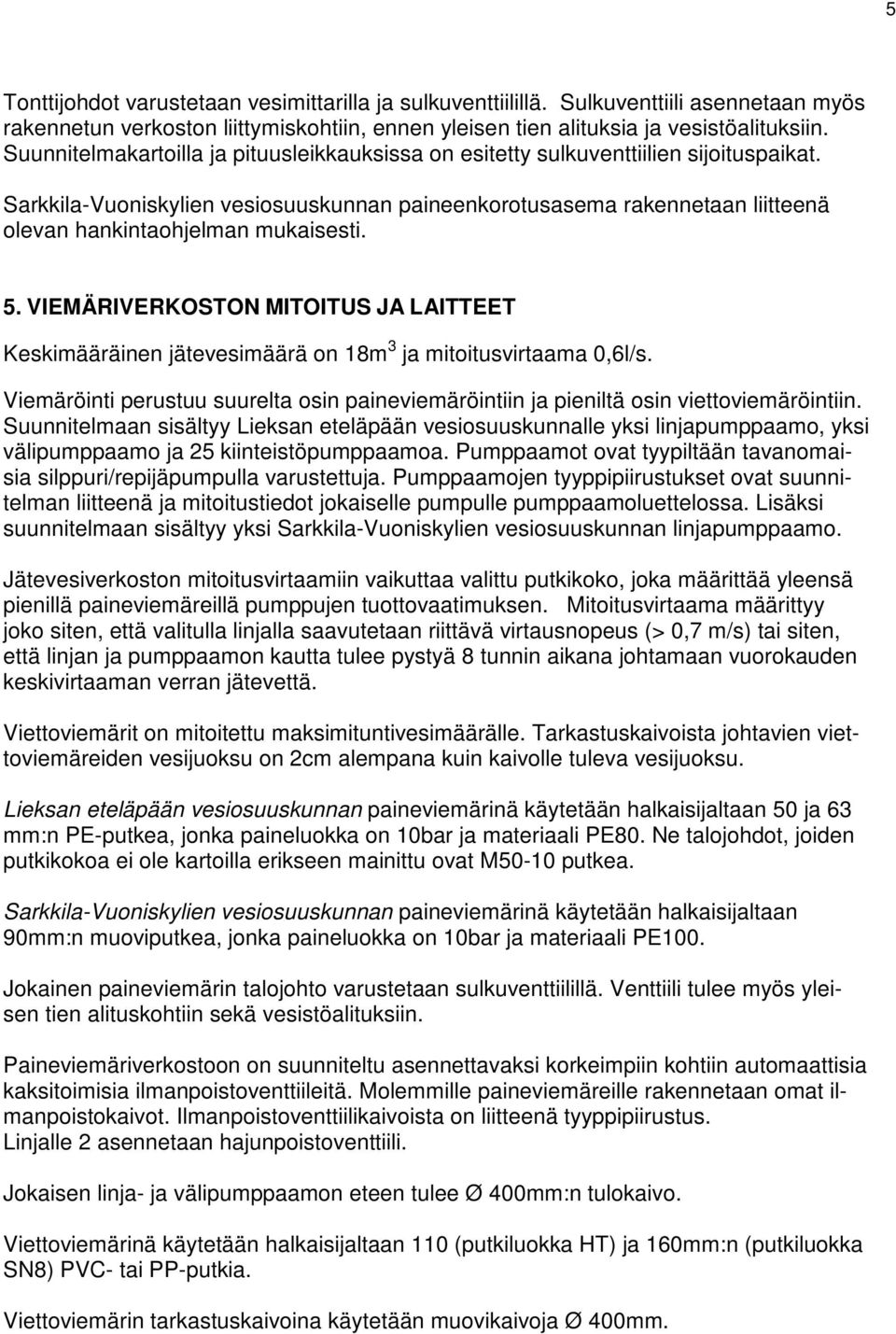

5 5 Tonttijohdot varustetaan vesimittarilla ja sulkuventtiilillä. Sulkuventtiili asennetaan myös rakennetun verkoston liittymiskohtiin, ennen yleisen tien alituksia ja vesistöalituksiin. Suunnitelmakartoilla ja pituusleikkauksissa on esitetty sulkuventtiilien sijoituspaikat. Sarkkila-Vuoniskylien vesiosuuskunnan paineenkorotusasema rakennetaan liitteenä olevan hankintaohjelman mukaisesti. 5. VIEMÄRIVERKOSTON MITOITUS JA LAITTEET Keskimääräinen jätevesimäärä on 18m 3 ja mitoitusvirtaama 0,6l/s. Viemäröinti perustuu suurelta osin paineviemäröintiin ja pieniltä osin viettoviemäröintiin. Suunnitelmaan sisältyy Lieksan eteläpään vesiosuuskunnalle yksi linjapumppaamo, yksi välipumppaamo ja 25 kiinteistöpumppaamoa. Pumppaamot ovat tyypiltään tavanomaisia silppuri/repijäpumpulla varustettuja. Pumppaamojen tyyppipiirustukset ovat suunnitelman liitteenä ja mitoitustiedot jokaiselle pumpulle pumppaamoluettelossa. Lisäksi suunnitelmaan sisältyy yksi Sarkkila-Vuoniskylien vesiosuuskunnan linjapumppaamo. Jätevesiverkoston mitoitusvirtaamiin vaikuttaa valittu putkikoko, joka määrittää yleensä pienillä paineviemäreillä pumppujen tuottovaatimuksen. Mitoitusvirtaama määrittyy joko siten, että valitulla linjalla saavutetaan riittävä virtausnopeus (> 0,7 m/s) tai siten, että linjan ja pumppaamon kautta tulee pystyä 8 tunnin aikana johtamaan vuorokauden keskivirtaaman verran jätevettä. Viettoviemärit on mitoitettu maksimituntivesimäärälle. Tarkastuskaivoista johtavien viettoviemäreiden vesijuoksu on 2cm alempana kuin kaivolle tuleva vesijuoksu. Lieksan eteläpään vesiosuuskunnan paineviemärinä käytetään halkaisijaltaan 50 ja 63 mm:n PE-putkea, jonka paineluokka on 10bar ja materiaali PE80. Ne talojohdot, joiden putkikokoa ei ole kartoilla erikseen mainittu ovat M50-10 putkea. Sarkkila-Vuoniskylien vesiosuuskunnan paineviemärinä käytetään halkaisijaltaan 90mm:n muoviputkea, jonka paineluokka on 10bar ja materiaali PE100. Jokainen paineviemärin talojohto varustetaan sulkuventtiilillä. Venttiili tulee myös yleisen tien alituskohtiin sekä vesistöalituksiin. Paineviemäriverkostoon on suunniteltu asennettavaksi korkeimpiin kohtiin automaattisia kaksitoimisia ilmanpoistoventtiileitä. Molemmille paineviemäreille rakennetaan omat ilmanpoistokaivot. Ilmanpoistoventtiilikaivoista on liitteenä tyyppipiirustus. Linjalle 2 asennetaan hajunpoistoventtiili. Jokaisen linja- ja välipumppaamon eteen tulee Ø 400mm:n tulokaivo. Viettoviemärinä käytetään halkaisijaltaan 110 (putkiluokka HT) ja 160mm:n (putkiluokka SN8) PVC- tai PP-putkia. Viettoviemärin tarkastuskaivoina käytetään muovikaivoja Ø 400mm.

Sarkkila-Vuoniskylien vesiosuuskunnan paineenkorotusasema rakennetaan liitteenä olevan hankintaohjelman mukaisesti. 5.

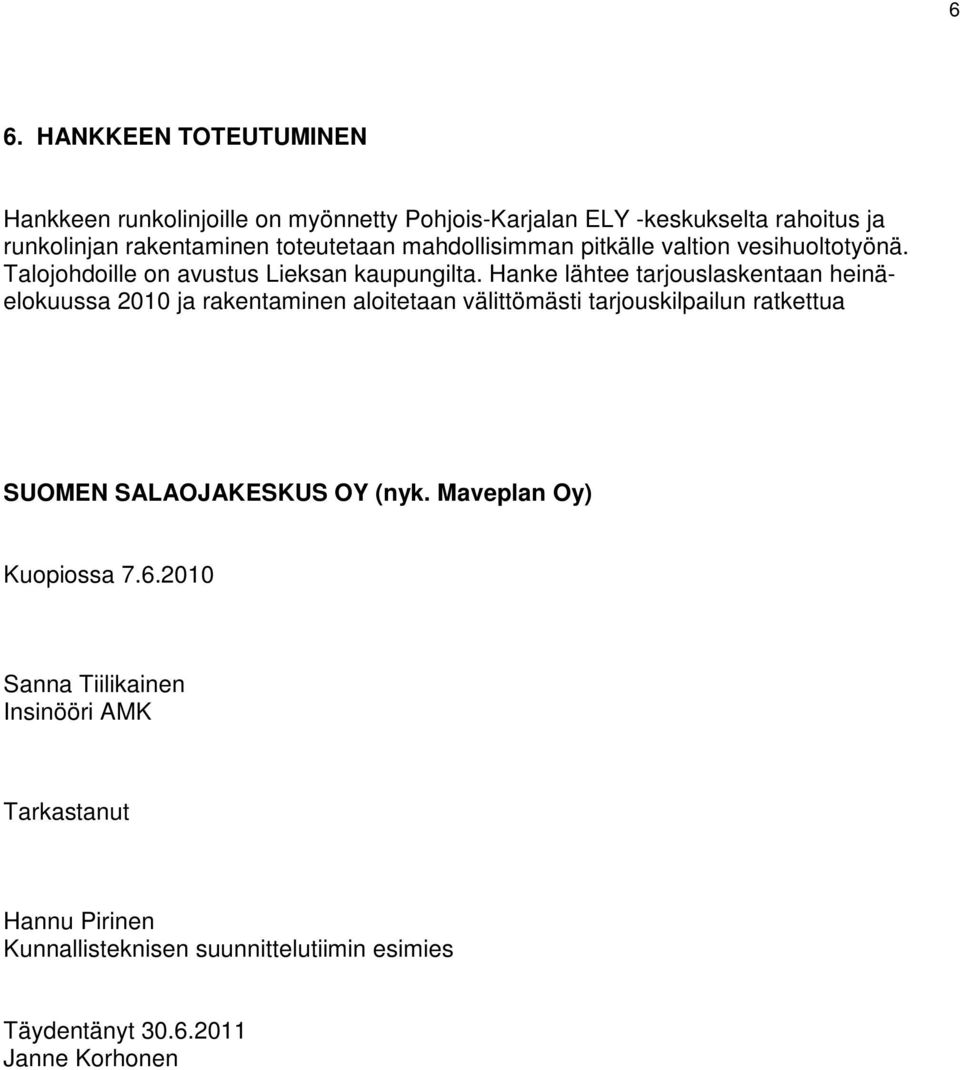

6 6 6. HANKKEEN TOTEUTUMINEN Hankkeen runkolinjoille on myönnetty Pohjois-Karjalan ELY -keskukselta rahoitus ja runkolinjan rakentaminen toteutetaan mahdollisimman pitkälle valtion vesihuoltotyönä. Talojohdoille on avustus Lieksan kaupungilta. Hanke lähtee tarjouslaskentaan heinäelokuussa 2010 ja rakentaminen aloitetaan välittömästi tarjouskilpailun ratkettua SUOMEN SALAOJAKESKUS OY (nyk. Maveplan Oy) Kuopiossa Sanna Tiilikainen Insinööri AMK Tarkastanut Hannu Pirinen Kunnallisteknisen suunnittelutiimin esimies Täydentänyt Janne Korhonen

Hanke lähtee tarjouslaskentaan heinäelokuussa 2010 ja rakentaminen aloitetaan välittömästi tarjouskilpailun ratkettua SUOMEN SALAOJAKESKUS
