Rakennuttajan näkökulma hulevesien suunnitteluun ja toteutukseen

Transkriptio

1 Kuvalähde: Ramboll Rakennuttajan näkökulma hulevesien suunnitteluun ja toteutukseen Miia Ajo SRV Yhtiöt Oyj Hulevedet 2.0 seminaari, Espoo

2 Esityksen esimerkkialueet Vermontie (Siemensin alue, Perkkaa) Niittykummun metrokeskus ja Riihitonttu Mårtensbro (Espoonlahden keskus) Kivenlahden metrokeskus 2

3 3

4 Vermontie (Siemensin alue, Perkkaa) 4

5 Maaperä ja rakennettavuus Lähellä merta. Maanpinnan taso vaihtelee välillä m mpy. Pohjaveden pinnan taso vaihtelee välillä m. Alue sijaitsee pääasiassa alle +2.6 (N60) korkeudessa, jolloin se voi poikkeuksellisen voimakkaan meri ja hulevesitulvan yhteydessä jäädä veden alle. 5 Kuvalähde: SITO, Espoon kaupunki

6 Maantäyttökaavio Kuvalähde: Arktsto Helamaa ja Pulkkinen Oy, Arktsto Hannu Jaakkola Oy, Ympäristösuunnittelu OK Koko alue korotetaan lopulliselta maanpinnaltaan tulvakorkeutta +2.6 (N60) vastaavaan tasoon tai ylemmäksi. Rakenteet mitoitetaan em. tulvakorkeutta vastaavalle vesipaineelle. Tulvakorkeuden alapuolelle ulottuvien tilojen rakenteet tehdään vesitiiviinä patorakenteina. Katu ja puistoalueille tarvittava täyttöjen määrä on noin m3, lisäksi korttelialueiden täytöt.

7 Kuvalähde: Maisema arkkitehdit Byman & Ruokonen Oy

8 Alueen korotus Kustannukset Laajan alueen vaiheistus Liittyminen olevaan kaupunkirakenteeseen Esteettömyys Pelastustiet (loivat kaltevuudet paloautoille) 8

9 Kuvalähde: Maisema arkkitehdit Byman & Ruokonen Oy

10 Leikkaukset Runoratsunpuisto (pohjois eteläsuuntainen) 10

11 Periaateleikkaus 11

12 12

13 Niittykummun metrokeskus ja Riihitonttu 13

14 Maaperä savea Pohjavesi Metroaseman sisäänkäyntien korot Voimalinja Pelastustiet Kuvalähde: Arktsto SARC, Espoon kaupunki

15 Maisema analyysi Maaperä alueella on suurimmaksi osaksi savea, joten veden imeytyminen maaperään on heikkoa. Pohjaveden havaintoputkien mukaan pohjaveden ylin pinta on pääosin lähellä maanpintaa (0,5 1,5 metrin syvyydellä). Voimalinja 15

16 Kuvalähde: SITO

17 Hulevesien hallinnan periaatteet Hulevesien luonnolliset virtausreitit muuttuvat. Kaikkialla katualueilla on varmistettava, että tulviville hv viemäreille löytyy tulvareitti. Niittykummun rakentamisen myötä päällystetty pinta lisääntyy noin 5 hehtaaria. Suunnittelualueelle on esitetty paikallisia hulevesien viivytysrakenteita. Maaperä alueella on suurimmaksi osaksi savea, joten veden imeytyminen maaperään on heikkoa. Etelässä pallokentän alue rakennettuna tasoon +2 muodostaa ympäröivien kulkukäytävien kanssa kaukalomaisen altaan. Kuvalähde: SITO Pihat: kansi/ maanvarainen Riihitonttuun idästä virtaava Gräsanojan sivuoja esitetään putkitettavaksi kahdella rinnakkaisella 1400 B hulevesiviemärillä. 17

18 Tulvareitit, viivytysaltaat ja hulevesiviemärit Hulevesiviemäreiden mitoituksessa on käytetty teknistaloudellista mitoitusta ja suunnitelluilla kahdella tulvareitillä rankkasademitoitusta. Suunnittelualueen valumaalueen pinta ala on yhteensä noin 50 hehtaaria. Tulvareittien kapasiteettiin vaikuttaa merkittävästi näiden laskuojan, Gräsanojan, vesipinnan korkeus (tulvasuojelu). Alue on yhteydessä mereen Gräsanojan välityksellä. Kuvalähde: SITO 18

19 Pihakannet ja pysäköinti Kuvalähde: Arktsto SARC 19

20 Niittykummun metrokeskus 20

21 Riihitonttu 21 Kansipihat ja maanvaraiset korttelien välitilat Painanteen alla hv viemärit Voimalinjan kaapelointi Pelastustiet

22 Riihitonttu Poikittaisleikkaus Kuvalähde: Arktsto SARC hulevesiviemärit 22

23 Riihitonttu Pitkittäisleikkaus sadevesi Kuvalähde: Arktsto SARC pohjavesi 23

24 Kuvalähde: Arktsto SARC

25 25

26 Mårtensbro (Espoonlahden keskus) 26

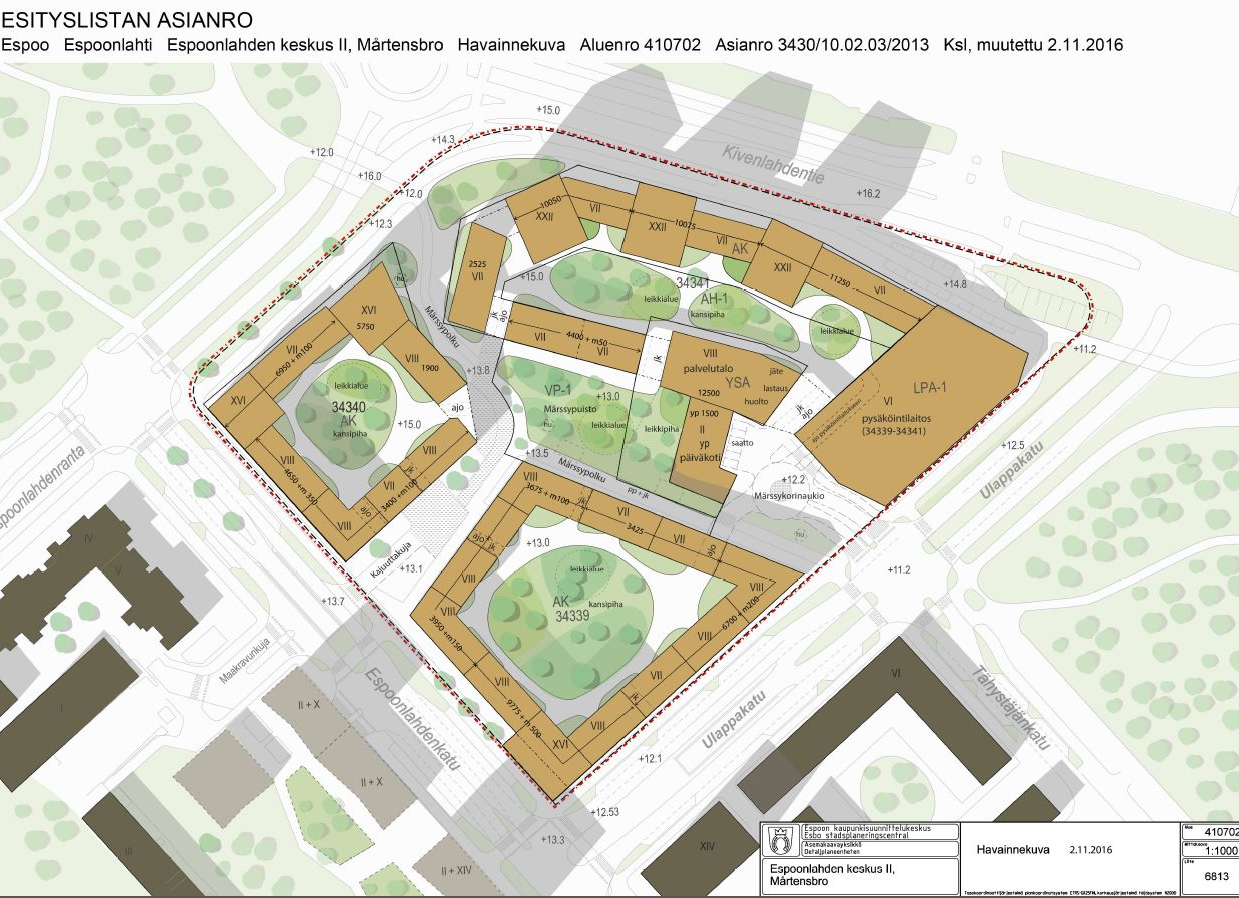

27 Kuvalähde: Espoon kaupunki, Arktsto Tuomo Siitonen Oy Korkea tehokkuustavoite/ vaikutus pysäköintiratkaisuun

28 Maaperään liittyvät rajoitteet Metron huoltotunneli, kallioperän laatu, perustamisolosuhteet, pohjavesi 28 Kuvalähde: Ramboll, SITO, Arktsto Tuomo Siitonen Oy

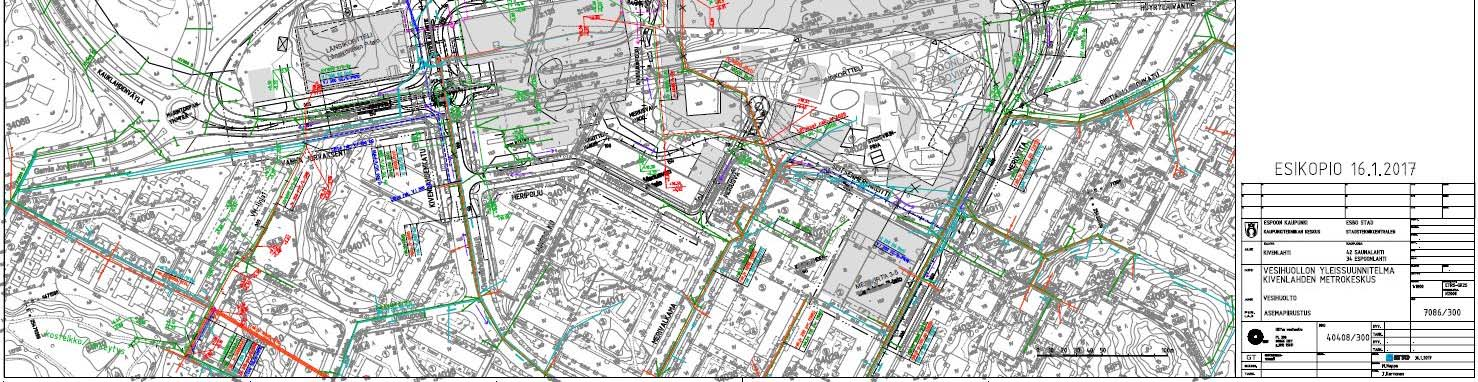

29 Pysäköintiratkaisun ja hulevesien yhtälö Rakenteellinen Läpäisevä Tehokasta maankäyttöä mahdollistava Pienet maanmyyntitulot Kallis Halpa 29

30 Kenen vesiä? Vastuurajat (rakentaminen ja kunnossapito) Myös lomittain? Sopimusasia 30

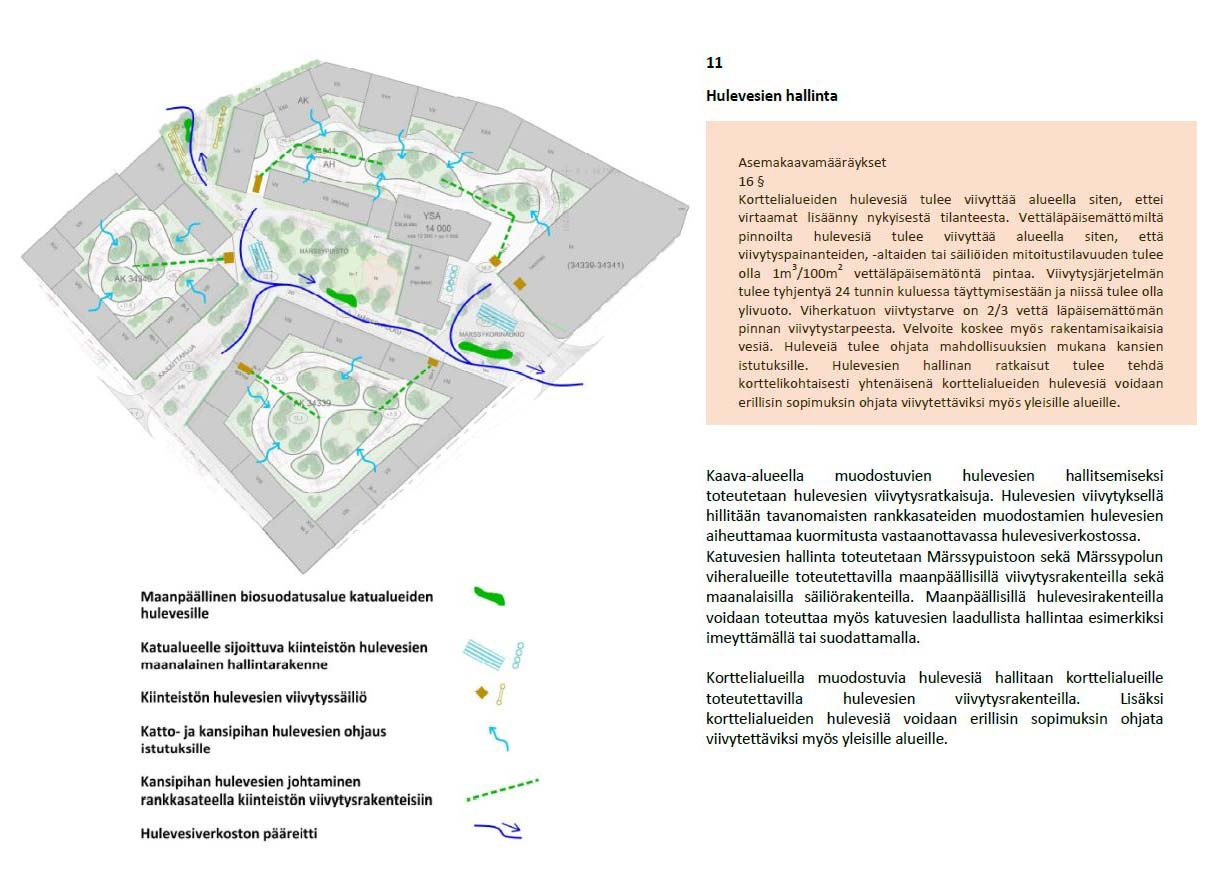

31 Suojaetäisyydet rakenteisiin Kuvalähde: Ramboll 31

32 Periaatteet korttelisuunnitelmaan Kuvalähde: Ramboll, Arktsto Tuomo Siitonen Oy

33 Kuvalähde: Ramboll, Arktsto Tuomo Siitonen Oy Alustava hulevesisuunnitelma Useita tapoja viivyttää hulevesiä 33 Ei maantason pelastusteiden alla, mutta kylläkin ramppien alla

34 Kuvalähde: Arktsto Tuomo Siitonen Oy

35 35

36 Kivenlahden metrokeskus 36

37 37

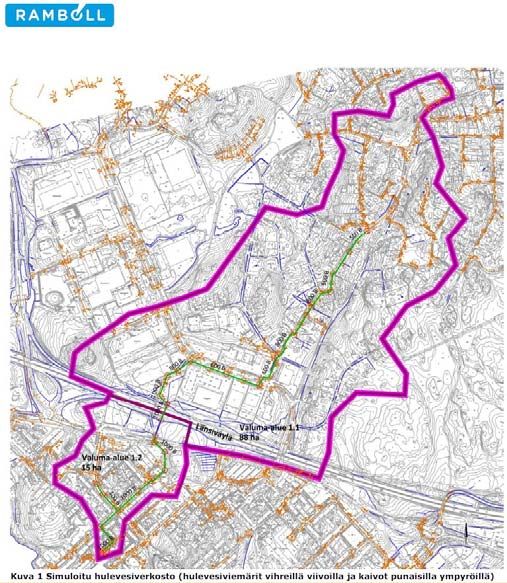

38 Valuma alueet ja alueelliset ratkaisut Kuvalähde: SITO 38 Kivenlahden metrokeskus

39 Useita toimintoja myös maan alla Miten toiminnot lomitetaan? Mitä preferoidaan? 39

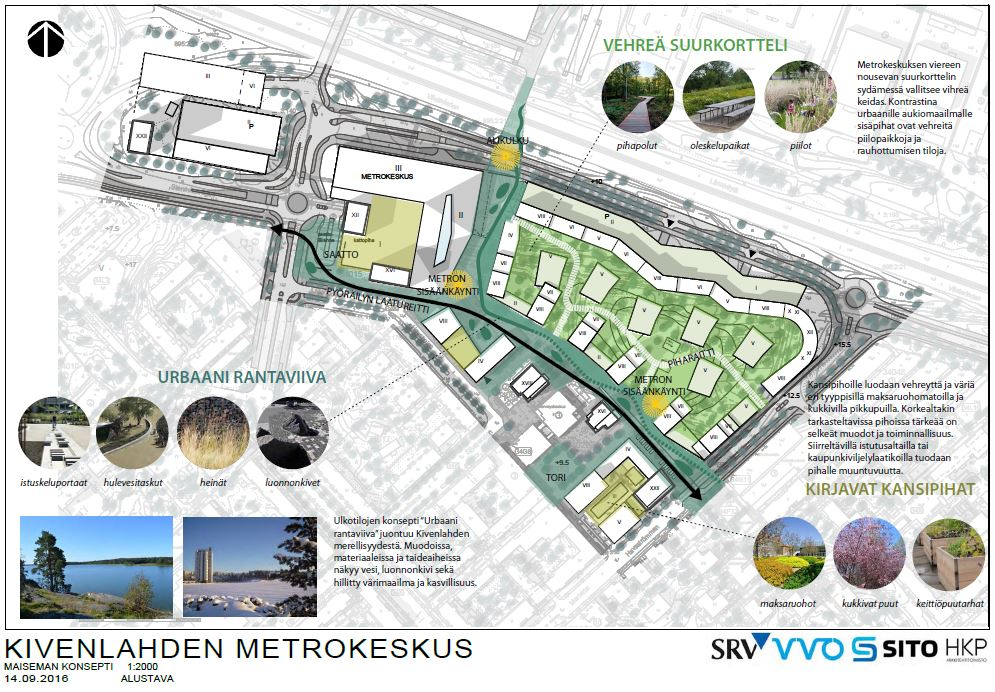

40 Reunaehdot ja yhteenveto/ Kivenlahti 40 Kuvalähde: SITO

41 Pysyvä vai väliaikainen ratkaisu Kallis vai halpa Toteuttamisen ajankohta (liikennejärjestelyt, esirakentaminen/ metron liikennöinti) ramppi kallio tiealue metron sisäänkäynti 41

42 Maiseman konsepti 42 Kansipihaa ja maanvaraista pihaa

43 Viherkatto Kuvalähde: Arktsto HKP Oy 43
