1 Kartan etuja verrattuna muihin sijaintitietoa välittäviin kuvaustapoihin - kartografisin keinoin luotu havainnollisuus - suuren tietomäärän esittäminen pienessä tilassa - alueellisia kokonaisuuksia hahmottava yleiskatsauksellisuus - ilmiöiden helppo vertailtavuus ja mitattavuus - eri piirroksiin tai tietorekistereihin jaoteltujen ja tallennettujen tietojen joustava yhdisteltävyys
2
3 Kuusela: Tietoaika
4 Tietotekniikkaklusteri Bioklusteri Sisältö- ja mediaklusteri Ympäristöklusteri Hyvinvointiklusteri Lähde: Oulu Kasvusopimus. Vuosikatsaus 2003 & strategiapäivitys
5 Lähde: Kuusela 2000: 57
6 Mitä, missä, milloin? Lähde: Kuusela 2000
7
8
9 Lähde: Kuusela 2002: 53

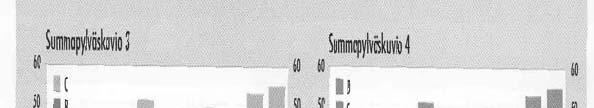

10 Summaviivakuvio: Summan harha
11 - vältä summaviivakuvioiden käyttöä - jos käytät, muista: vähiten vaihteleva ilmiö alimmaksi, eniten vaihteleva päällimmäiseksi
12
13
14 Huomaa: Ei-oikealle kasvuefekti

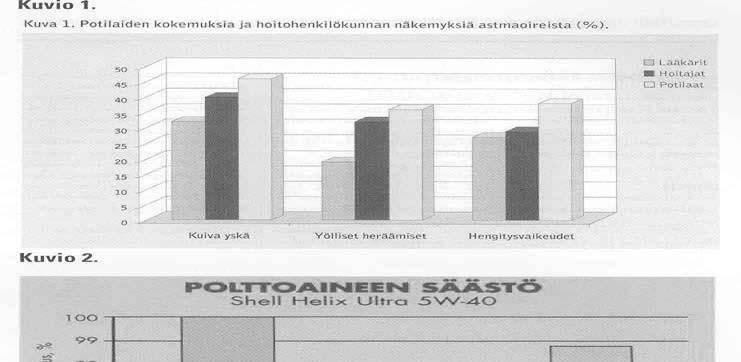

15 Aikasarja Vuosilta y-akseli Määrä A Määrä B x-akseli Kuvio 1.
16 Aikasarja Vuosilta y-akseli Määrä A Määrä B x-akseli Kuvio 2.

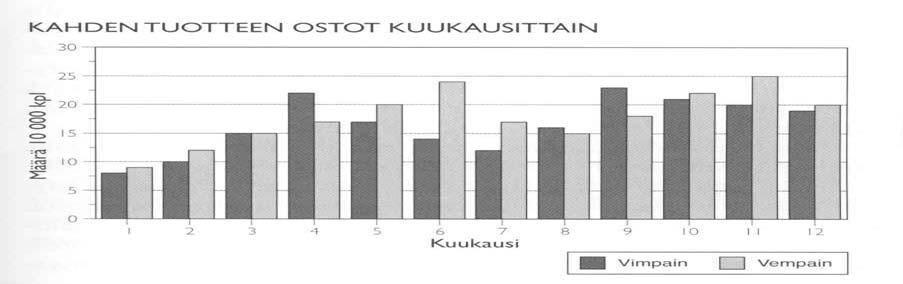

17 Pystypylväskuvio, vai
18 - viivadiagrammi, ns. aluekuvio
19
20 - viivakuvio paljastaa trendin - akseleiden merkitys - kaikilla kuvioilla oma tarina, mikä oikea? - parhaassa tapauksessa hilaviivasto muodostaa neliön
21 - älä käytä perspektiiviprojektioita! Projektio muuttaa kuvuoiden kokoa.
22 - käytä 3- ulotteisia kuvioita vain silloin kun ilmiö on aidosti 3- ulotteinen
23 - kuvio 1: arvot 40, 50, 44 ja 54 - kuvio 2: kumpi on suurempi, pylväs B vai C? - näyttävätkö kuvion 3 osiot A1, A3 ja A2 yhtäsuurilta?
24

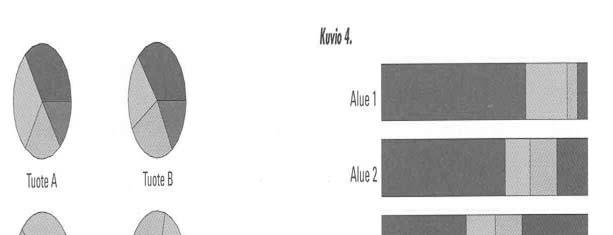

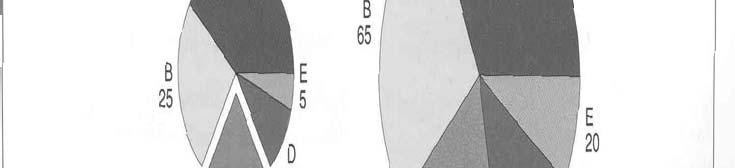

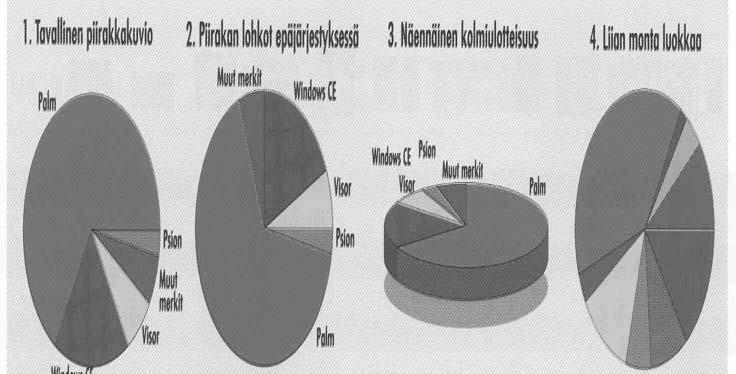

25 - ympyrädiagramilla kuvataan osuuksia - ympyrän muoto viehättää - mikä osioista on suurin ja mikä pienin?

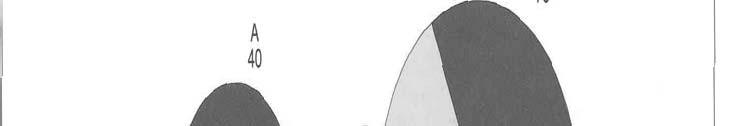

26 Ympyrädiagrammin pulma: - kannattaako ympyrädiagrammeja käyttää lainkaan?

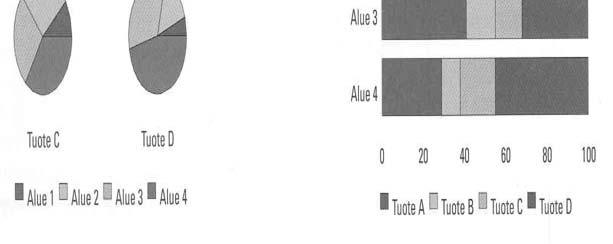

27 Kumman valitset?
28 - Muista: ympyrädiagrammilla kuvataan osuuksia, ei määrää
29 - muista aina ilmiön mukaan lajittelu - diagrammit myös analyysivälineitä!
30 - lajittele sekä pylväsdiagrammit, pistediagrammit että ympyrädiagrammit, jos vain mahdollista
31 - samansuuruinen muutos eri yhteyksissä esitettynä näyttää aivan erilaiselta. Kvantitatiivisessa työskentelyssä vastausta haetaan kysymykseen: mihin verrattuna? - vaikuttaako sama muutos eri yhteydessä johtopäätöksiin?
32 - hyvä kuvaryhmä tehostaa viestintää
33 - vertailtavuus säilytettävä!

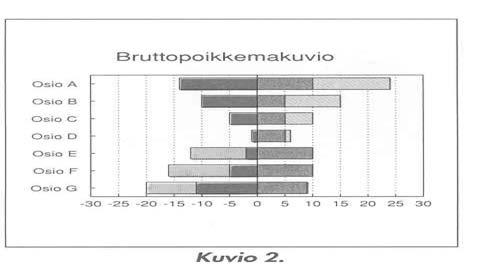

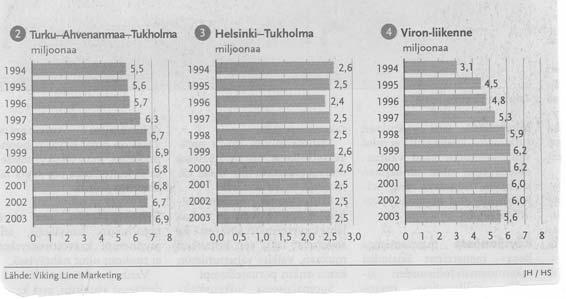

34 - erilaisia vaakapylväskuvioita - huomaa lajittelu ja värit
35 - selityksiä käytetään diagrammeissa turhan vähän

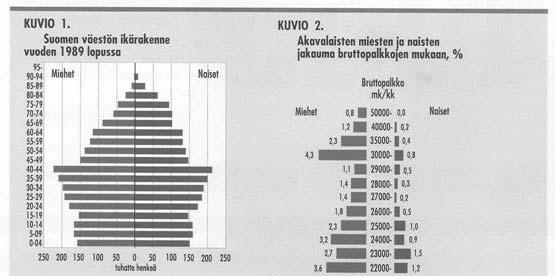

36 Ikäpyramidilla myös monia sovelluksia
37
38 - sama data molemmissa kuvissa - luokka 2 vakio - ovatko johtopäätökset samat?
39
40

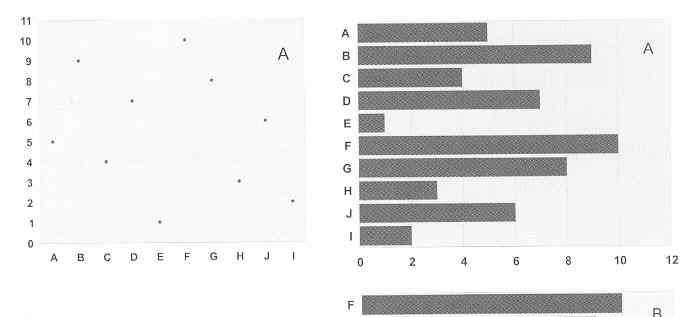

41 - kuviot metsään pystypylväskuvioilla - vaakapylväskuvion etuja: 1) tekstit paremmin luettavia 2) osioiden suhteet paremmin esille
42 - mikä pylväistä on vinossa? - joskus rasterit saattavat olla huonosti valittuja

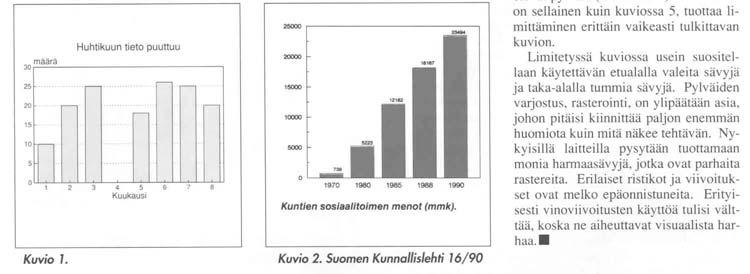

43 - muista aina pylväskuvioiden tasavälinen akselisto - pienemmät arvot eteen
44 - pylväät alkavat aina nollasta - älä koskaan katkaise Y- akselia alapäästä pylväskuvioissa - muista visuaalisen vertailtavuuden laki - pylväskuvio voidaan katkaista yläpäästä

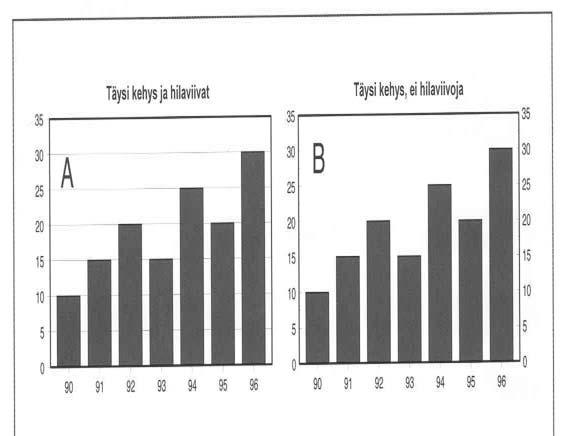

45 - esimerkkejä pystypylväskuvioista
46 - esimerkkejä pystypylväskuvioista

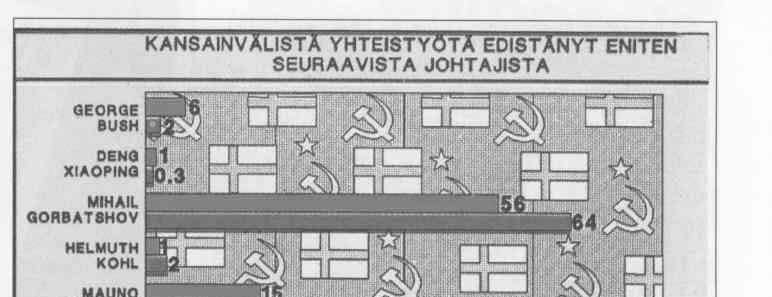

47 - älä käytä kuvioroinaa! Kätket sanoman.
48 - ymmärretäänkö kuviosi? - älä käytä pystypylväskuvioita, joissa on paljon pylväitä.
49
50
51 - hahmot harhauttavat - älä suosi kuvioiden käyttöä diagrammeissa, kuvioiden käyttö vaarantaa ilmiöiden suhteet
52 - kolmiulotteinen vääristää - sama aineisto. Minkä kuvista valitsisit?

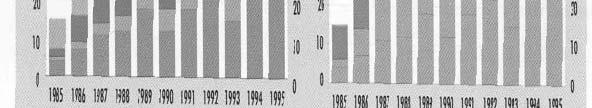

53 - symbolihahmot nostavat päätään

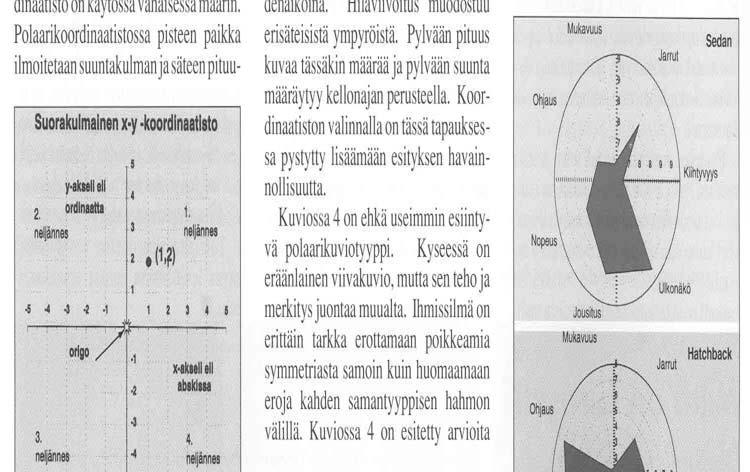

54 Koordinaatistoja: x,y- ja polaarikoordinaatisto
55 PALJOT PYLVÄÄT PEITTÄVÄT ASIAN - oikein: vaakapylväskuvio - väärin: - liian suuri tietotiheys - viisi pylvästä liikaa - osioita ei lajiteltu - värien valinta
56 - prosenteilla helposti harhaan - sama aineisto: absoluuttinen vai suhteellinen esitystapa?
57 - syntyykö kuvioista sama vaikutelma? - aluekuvion tulee alkaa nollasta
58 - kahden erilaisen Y-akselin käyttö usein ongelmallista
59 - viivakuviosta monta muunnosta

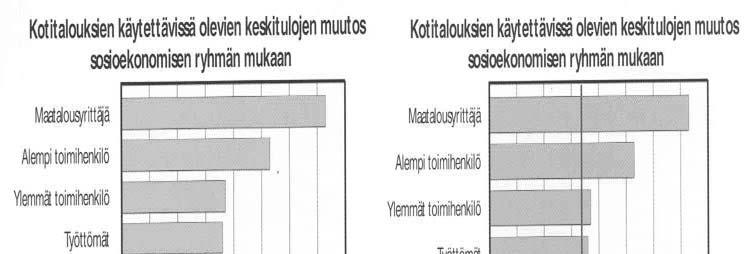

60 - hyvistä kuvakokonaisuuksista puutetta. Kuviot kohdallaan.
61 - sama aineisto, eri johtopäätökset?

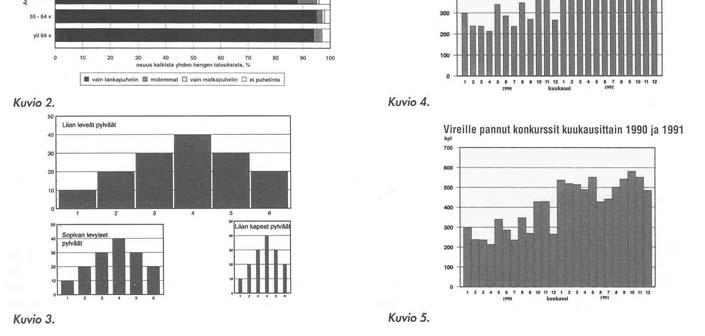

62 - pylväiden leveydellä on väliä.
63
64 - ympyrädiagrammilla ei saa esille pieniä eroja
65 - tuo esille ainakin aineiston keskiarvo

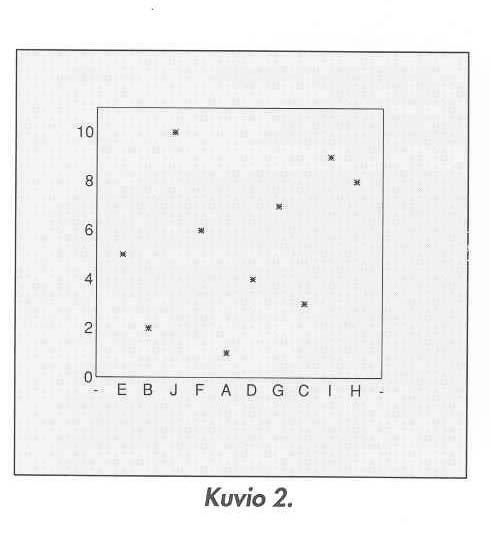

66 - olennaisinta esitysjärjestys! Muista lajittelu!
67
68

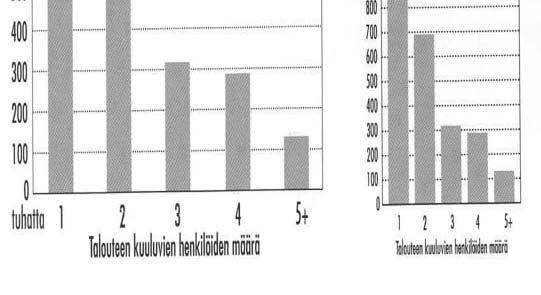

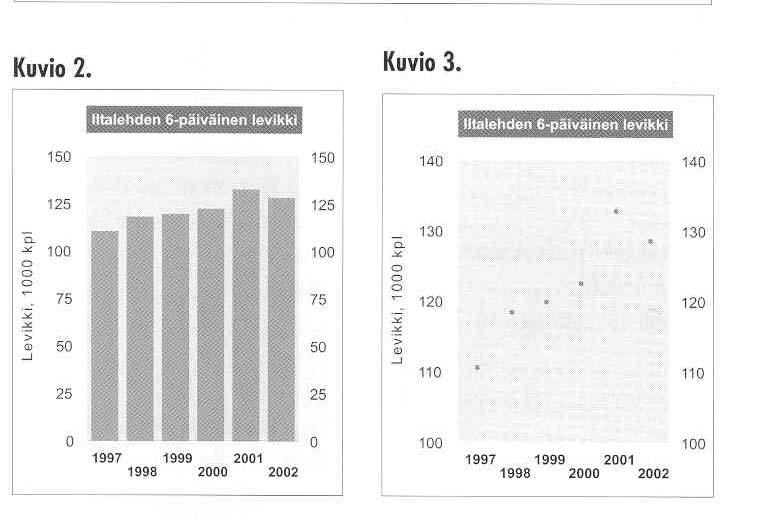

69 - valekerroin - älä katkaise Y-akselia koskaan
70
71
72
73
74
75
76
77
78
79
