1 Tilastografiikan sudenkuopat - millaista on hyvä tilastografiikka? Datajournalismin kurssi Heli Mikkelä heli.mikkela@tilastokeskus.fi

2 Tilastotiedon esittämistavat Miksi grafiikkaa? Tilastografiikan elementit Tilastograafisen esityksen perustyypit Esimerkkejä Esittämistavan/Grafiikkatyypin valinta - yhteenveto Aineistoa ja lähteitä

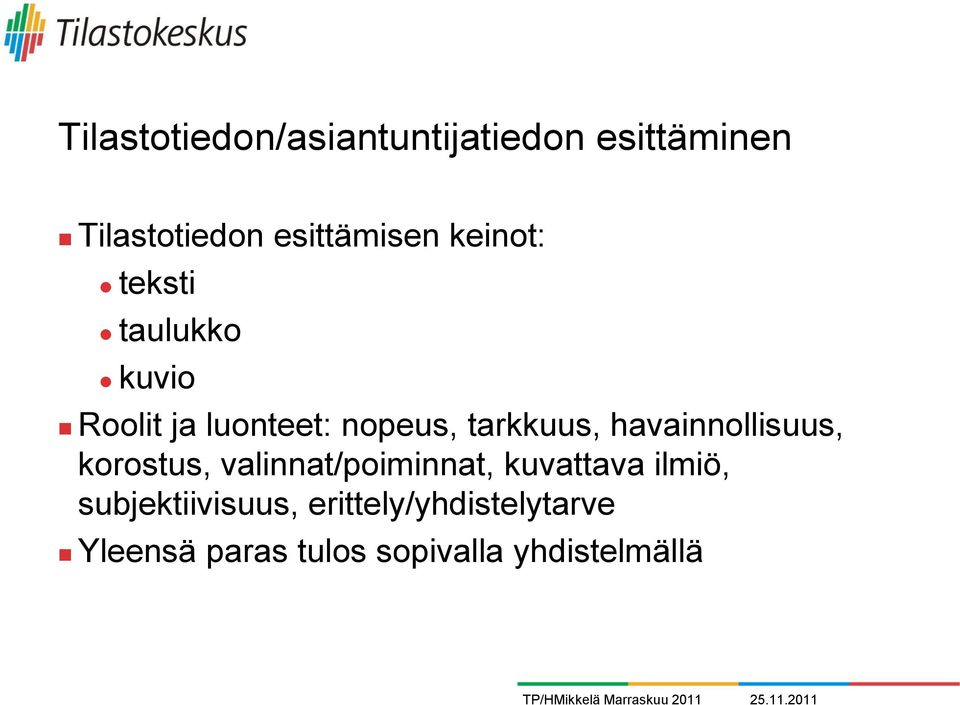

3 Tilastotiedon/asiantuntijatiedon esittäminen Tilastotiedon esittämisen keinot: teksti taulukko kuvio Roolit ja luonteet: nopeus, tarkkuus, havainnollisuus, korostus, valinnat/poiminnat, kuvattava ilmiö, subjektiivisuus, erittely/yhdistelytarve Yleensä paras tulos sopivalla yhdistelmällä TP/HMikkelä Marraskuu

4 Tekstin piirteitä Mahdollistaa taustoituksen, analyysin, asioiden välisten suhteiden kuvaamisen On aina subjektiivinen ja sisältää tulkintaa Teksti tekstinä, esimerkiksi ei ole tarkoituksenmukaista kirjoittaa taulukkoa tai kuvaa auki tekstiin tekstissä kuvataan ilmiötä, ei kuvion viivan suuntaa tai taulukon numeroiden muutoksia TP/HMikkelä Marraskuu

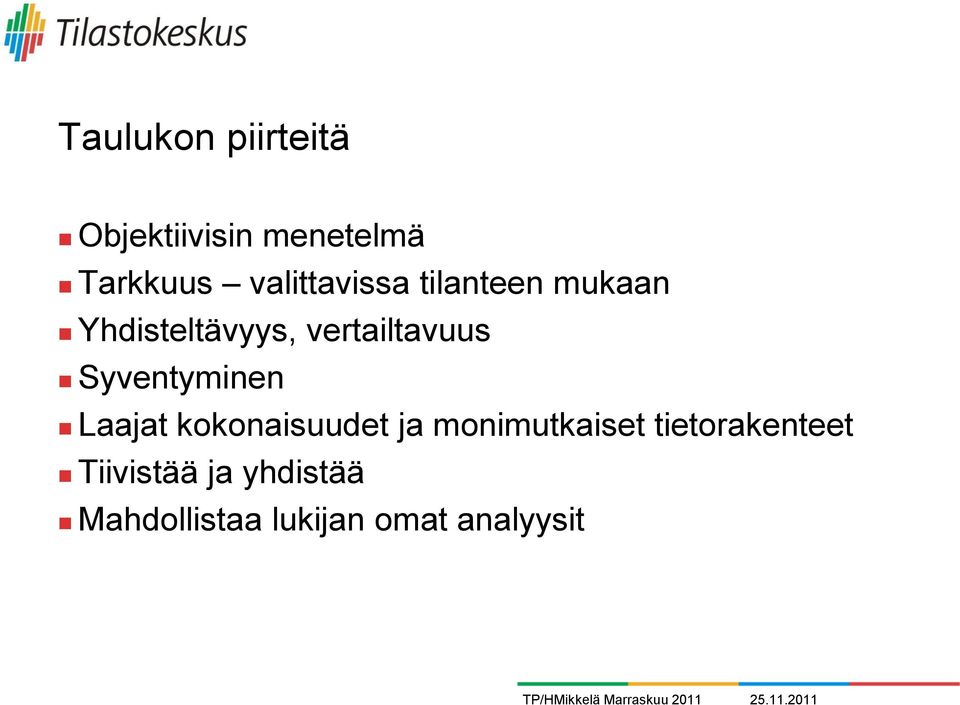

5 Taulukon piirteitä Objektiivisin menetelmä Tarkkuus valittavissa tilanteen mukaan Yhdisteltävyys, vertailtavuus Syventyminen Laajat kokonaisuudet ja monimutkaiset tietorakenteet Tiivistää ja yhdistää Mahdollistaa lukijan omat analyysit TP/HMikkelä Marraskuu

6 Kuvan/ graafin piirteitä Tilastograafin tehtävä: tiedon esittäminen visuaalisesti Kommunikoivat nopeasti ja suoraan Korostavat loppuun saatettuja, johdonmukaisia ja ratkaisevia viestejä Mahdollistavat nopean vertailun Ovat vakuuttavampia Ovat paljastavampia Kiinnittävät huomiota ja pitävät huomiota yllä

7 Kuvat / graafit 2 Aineiston rakenteellisten ominaisuuksien esittäminen Suurten tietomäärien tiivistäminen Asioiden välisten kytkentöjen esittäminen Ajatusten ja johtopäätösten välittäminen Tunnelman luominen Kulttuurisidonnaisuus Fyysisen havaintokyvyn rajat ja puutteet Joitakin ilmiöitä voidaan esittää vain kuviolla Voi olla helppo tai vaikea, yksiselitteinen tai monitulkintainen => Yksinkertainen on kaunista TP/HMikkelä Marraskuu

8 Kuvat vs taulukko 4,0 7,0 10,0 12,0 14,0 15,1 14,9 13,0 11,0 21,1 7,8 21,4 7,1 17,3 8,7 16,7 8,5 20,8 7,6 20,3 6,7 17,2 8,1 17,3 8,3 20 7,7 19,1 7,2 TP/HMikkelä Marraskuu

9 Kuvat vs taulukko 4,0 7,0 10,0 12,0 14,0 15,1 14,9 13,0 11,0 16,0 14,0 12,0 10,0 8,0 6,0 4,0 2,0 0,0 21,1 7,8 21,4 7,1 17,3 8,7 16,7 8,5 20,8 7,6 20,3 6,7 17,2 8,1 17,3 8,3 20 7,7 19,1 7, TP/HMikkelä Marraskuu

10 Kuva vertailee 60 A TP/HMikkelä Marraskuu

11 Kuva vertailee A A B TP/HMikkelä Marraskuu

12 Kuva vertailee A Vuonna 2001 hinta oli 50 euroa 20 0 A Vuonna 2002 hinta oli kaksi kertaa niin suuri kuin 2001 B TP/HMikkelä Marraskuu

13 Kuvien lukeminen havaintopsykologia: tiedostettu ja tiedostamaton havainnointi kohdelähtöinen ja kokijalähtöinen tulkinta tilastokuvioiden kuvioelementit vakioituneita => kuviokieli: symbolit, symbolien yhteiskäyttö, symbolien kykeytyminen määrään tai suuruuteen määrä: pinta-ala, pituudet, suunnat, kulmien suuruudet ja värikylläisyys

14 Grafiikan rakenne ja peruselementit Kuviot tehdään usein suorakulmaiseen koordinaatistoon Historian mukanaan tuomat sopimukset Perusrakenne on konventio => lukukelpoisuus Kuvioiden rakenteen kaksi kokonaisuutta kuvion piirrososat eli itse kuvio = määrällinen informaatio kuvion tekstit = liittymä todellisuuteen, tulkittavuus

15 Grafiikan elementit, 2 Akselin otsikko ja/tai mittayksikkö Pysty- eli y-akseli Asteikko Hilaviivat Tietoalkiot/ tietoviivat Otsikko Asteikkosuorakulmio Tietosuorakulmio Vaaka eli x-akseli ja mittayksikkö Selite Tietoalkioiden nimiöt Vuosi Asteikkopisteiden nimiöt Alaviite

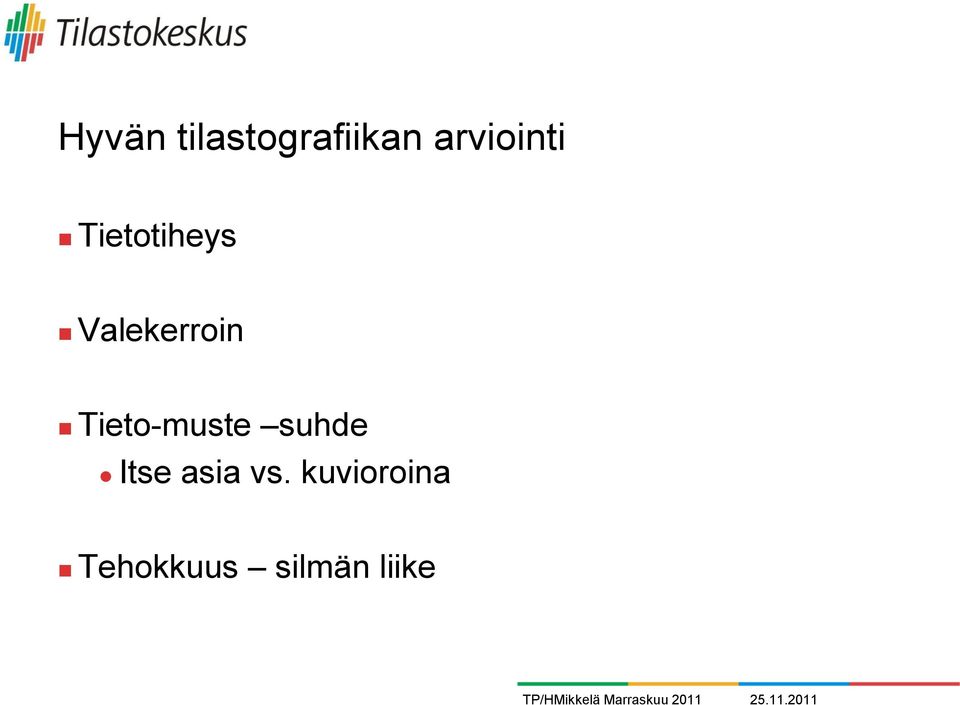

16 Hyvän tilastografiikan arviointi Tietotiheys Valekerroin Tieto-muste suhde Itse asia vs. kuvioroina Tehokkuus silmän liike

17 Visuaalinen vertailtavuus kuviossa olevien kuvioelementtien suhde on sama kuin lukujen suhde

18

19 KoImiulotteisuus Tilavuuden vertailu on epätarkkaa Erimuotoisten kolmiulotteisten kappaleiden tilavuuksien vertailu (pallo ja pyramidi) lähes mahdotonta. Kolmiulotteisuus heikentää kuvioon sisältyvää visuaalista vertailtavuutta ei paranna kuvion kykyä välittää tietoa

20 Uhanalaisten osuus (%) Maatalous ja rakennetut Rannat Vedet Kalliot Uhanalaisten osuus (%) Maatalous ja rakennetut Rannat Vedet Kalliot Tunturit Suot Metsät Tunturit Suot Metsät

21 Grafiikkakuvioiden perustyylit viiva pystypalkki (pylväs) vaakapalkki piirakka muita: parvikuvio, teemakartat jne.

22 Viivakuvio (murtoviivakuvio) korostaan kehityssuuntaa ja vaihtelua. trendit tai niiden puute korostuvat, kokonaismäärä jää taustalle kummallakin akselilla jatkuva-arvoinen ja tasavälinen asteikko y-akselin ei välttämättä tarvitse alkaa nollasta aspektisuhde: tasaista kasvua kuvataan 45 :n kulmalla

23

24 määräaikaiset osa-aikaiset

25 Pylväskuvio korostaa määriä ja määrien vaihtelua soveltuu aikasarjojen kuvaamiseen akseleilla jatkuva-arvoinen ja tasavälinen asteikko y-akselia ei saa katkaista; pitkät pylväät katkaistaan tarvittaessa ja merkitään luku näkyviin pylväiden väli % niiden leveydestä ryhmissä korkeintaan 3 pylvästä vierekkäin viivakuvio ja pylväskuvio toistensa vaihtoehtoja viivakuvio trendit, sarjojen väliset suhteet pylväiden rasterointi: tummuusasteet ja sävyt parhaat

26

27

28 90000 Mielenterveyden häiriöt Tuki- ja liikuntaelinten sairaudet Verenkiertoelinten sairaudet Muut sairaudet

29 Mielenterveyden häiriöt Tuki- ja liikuntaelinten sairaudet Verenkiertoelinten sairaudet Muut sairaudet yhteensä

30 Pylväskuvio: vaaka-akselin leveyden ja pylväiden leveyden vaikutus

31 Pylväskuvio: vaaka-akselin leveyden ja pylväiden leveyden vaikutus

32 Pylväskuvio: vaaka-akselin leveyden ja pylväiden leveyden vaikutus

33 määräaikaiset osa-aikaiset

34 18 16 määräaikaiset osa-aikaiset

35 Vaakapylväskuvio (palkkikuvio) soveltuu eri luokkien määrän esittämiseen ja vertailuun pystyakselilla yleensä luokitteleva (epäjatkuva) ominaisuus, vaaka-akselilla määräasteikko aikasarjat voidaan esittää vaakapylväillä, ei tässä tarkoituksessa yhtä havainnollinen kuin pystypylväikkö x-akselin asteikkoa ei saa katkaista pylväät suuruusjärjestykseen ellei luokilla ole luonnollista järjestystä Vaaka- ja pystypylväskuvio eivät toistensa vaihtoehtoja

36 Uhanalaisten osuus (%) Tunturit Maatalous ja rakennetut ympäristöt Rannat Kalliot Vedet Suot Metsät

37 Uhanalaisten osuus (%) Tunturit Maatalous ja rakennetut ympäristöt Rannat Kalliot Vedet Suot Metsät

38 Piirakkakuvio (ympyrädiagrammi) osuuksien kuvaaminen ei asteikkoa, osuudet pinta-alojen suhteena epätarkin korkeintaan kuusi sektoria suuruusjärjestys suurimmasta pienimpään suurimmasta alkaen joko klo 12 myötäpäivään klo 3 vastapäivään /nykyisin yleisempi piirakoiden välinen vertailu vaikeaa

39 Suositus: mistä piirakkakuvion suurin osio alkaa Muu tutkinto 3 % Ei tutkintoa, opiskeli 58 % Ylempi korkeakoul u-tutkinto 23 % Alempi korkeakoulututkinto 9 % Ei tutkintoa eikä opiskellut 7 % Alempi korkeakoulututkinto 9 % Ei tutkintoa eikä opiskellut 7 % Muu tutkinto 3 % Ylempi korkeakoulututkinto 23 % Ei tutkintoa, opiskeli 58 % Klo 3 vastapäivään Klo 12 myötäpäivään

40 Esimerkkejä erilaisista kuvista _tie_001.html TP/HMikkelä Marraskuu

41 BAD EXAMPLE of a line chart Number of students taking English as a second language at West High School, by first language spoken, 1987 to 2002 Source: Statistics Canada, Learning Resources: Using graphs5

42

43 Samat luvut, eri asteikko ja skaalaus TP/HMikkelä Marraskuu 2011

44 Samat luvut, eri asteikko ja skaalaus TP/HMikkelä Marraskuu 2011

45 Samat luvut, eri asteikko ja skaalaus TP/HMikkelä Marraskuu 2011

46 Samat luvut, eri asteikko ja skaalaus TP/HMikkelä Marraskuu 2011

47

48 Samat luvut, piirakka ja pylväät

49

50

51

52

53 Kauppalehti Optio 8/2010 TP/HMikkelä Marraskuu

54 Pohjolan Sanomat TP/HMikkelä Marraskuu

55 Miehet Naiset Sukupuolet yhteensä Miehet Naiset Sukupuolet yhteensä Miehet Naiset Sukupuolet yhteensä

56 Miehet Naiset Sukupuolet yhteensä Miehet Naiset Sukupuolet yhteensä 0 Miehet Naiset Sukupuolet yhteensä

57 Oikea esitystapa 1 tietosisällöltään oikein kieli-, väri- ja muoto-opillisesta oikein oikeassa suhteessa kohderyhmään oikeassa suhteessa viestinnän tavoitteeseen oikeassa suhteessa käytettävissä olevaan aikaan TP/HMikkelä Marraskuu

58 Oikea esitystapa 2 tyylilajiltaan oikea (teknisesti) julkaisuvälineen kanssa yhteensopiva oikeaan aikaan oikeassa paikassa rakenteellisesti selkeä visuaalisesti luettava TP/HMikkelä Marraskuu

59 Grafiikkatyypin valinta, yhteenveto 1 esitystilanne esitettävän tiedon luonne sanoma, jonka haluaa välittää Grafiikan asema ja rooli kokonaisesityksessä tietoalkion luonne (lukumäärät, prosentit, keskiarvo..) muuttujien määrä muuttujien mitta-asteikko

60 Grafiikkatyypin valinta, yhteenveto 2 luokiteltujen muuttujien asteikkotyyppi ja luokkien määrä jatkuvuus/epäjatkuvuus järjestysasteikko vs. ihmisten lukutapa värit symboliikka, kylläisyys, värisokeus, tulostus/kopiointi mustavalkoisena hilaviivat apuviivat, esim. vertailuarvo asteikko kummassakin reunassa ei kahta mittayksikköä samaan kuvaan ei kolmiulotteisuutta liikkuvaa kuvaa/animaatiota mutta harkiten!

61 Visualisointiesimerkki vuodelta1949 TP/HMikkelä Marraskuu

62 Aineistoja, lähteitä, luettavaa Kuusela Vesa. 2000: Tilastografiikan perusteet. Edita Tilastokeskuksen verkkokoulu. Tilastografiikan perusteet. Tufte Edward. The Visual Display of Quantitative Information Malamed, Connie Visual language for designers (yleisempi teos) McCandless, David. Tieto on kaunista. Kustannusosakeyhtiö Nemo UNECE: Making Data Meaningful. A guide to writing stories about numbers. Making Data Meaningful 2. Style guide on presentation of statistics.
