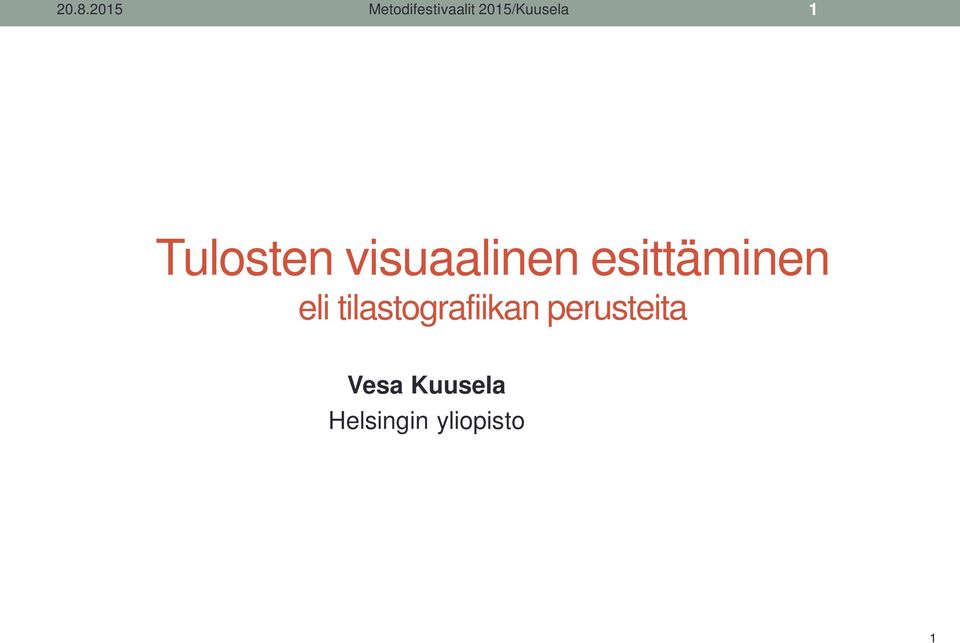

1 Metodifestivaalit 2015/Kuusela 1 Tulosten visuaalinen esittäminen eli tilastografiikan perusteita Vesa Kuusela Helsingin yliopisto 1

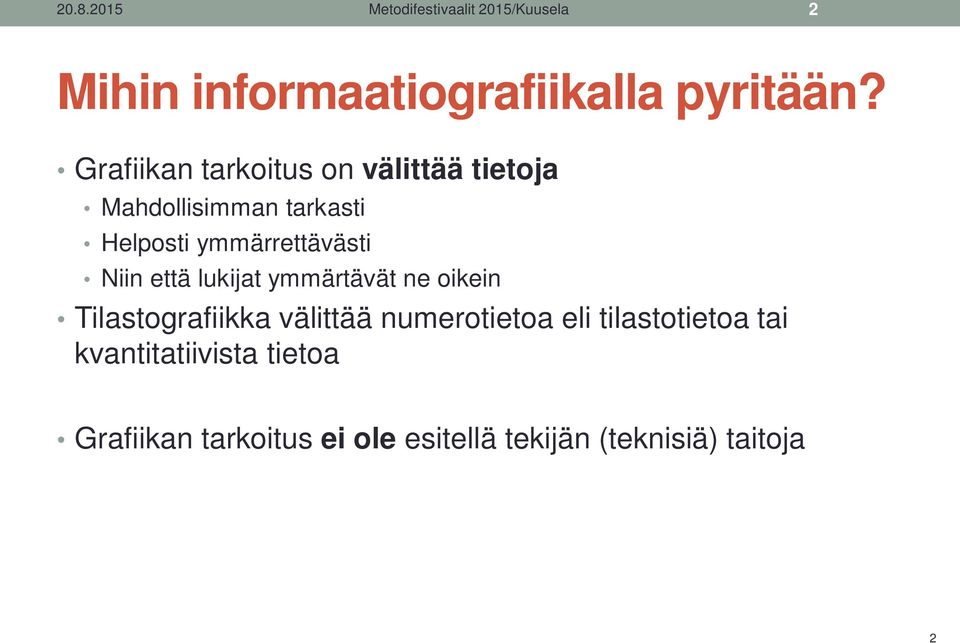

2 Metodifestivaalit 2015/Kuusela 2 Mihin informaatiografiikalla pyritään? Grafiikan tarkoitus on välittää tietoja Mahdollisimman tarkasti Helposti ymmärrettävästi Niin että lukijat ymmärtävät ne oikein Tilastografiikka välittää numerotietoa eli tilastotietoa tai kvantitatiivista tietoa Grafiikan tarkoitus ei ole esitellä tekijän (teknisiä) taitoja 2

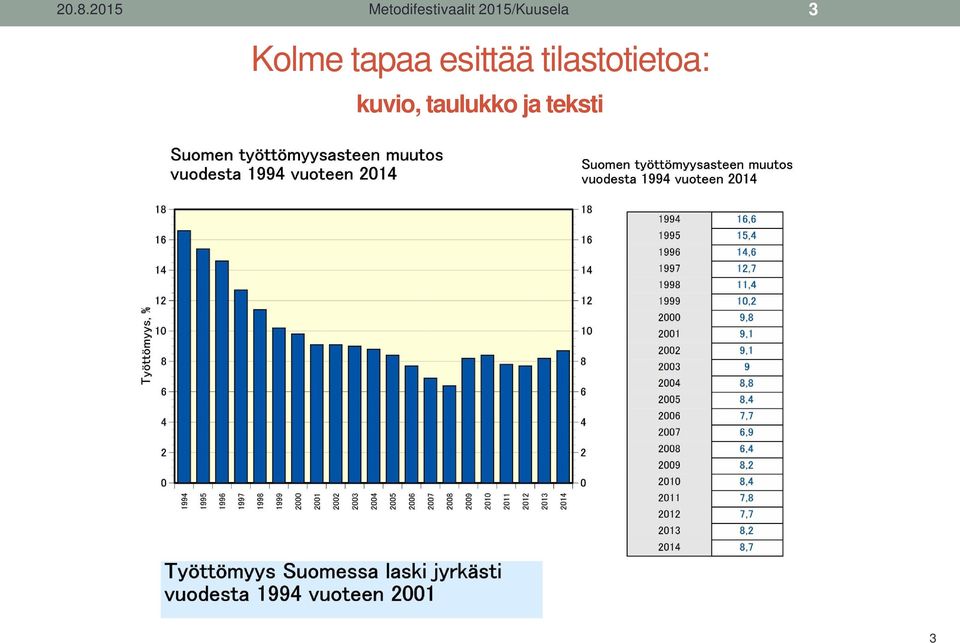

3 Metodifestivaalit 2015/Kuusela 3 Kolme tapaa esittää tilastotietoa: kuvio, taulukko ja teksti 3

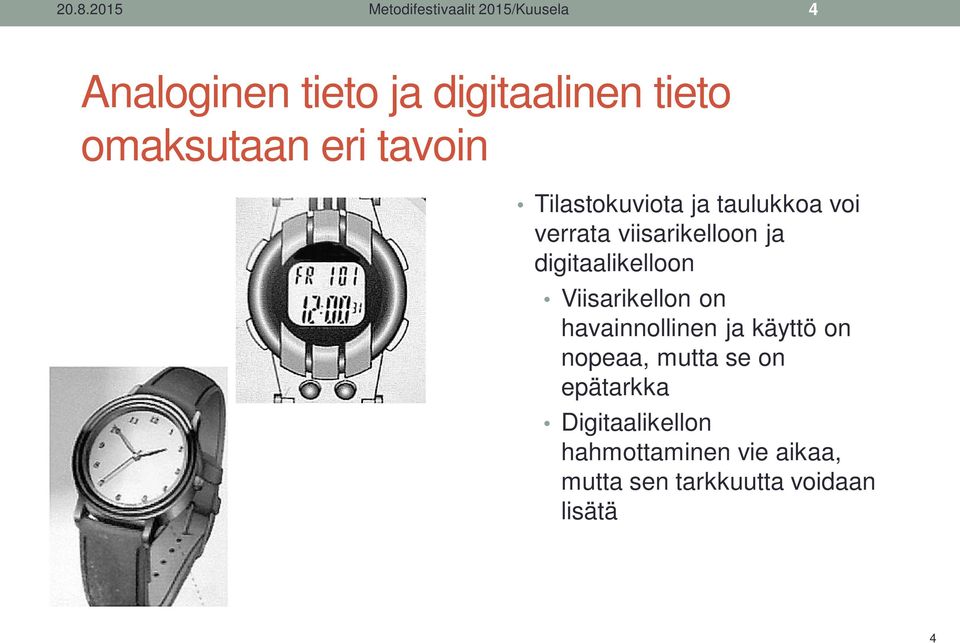

4 Metodifestivaalit 2015/Kuusela 4 Analoginen tieto ja digitaalinen tieto omaksutaan eri tavoin Tilastokuviota ja taulukkoa voi verrata viisarikelloon ja digitaalikelloon Viisarikellon on havainnollinen ja käyttö on nopeaa, mutta se on epätarkka Digitaalikellon hahmottaminen vie aikaa, mutta sen tarkkuutta voidaan lisätä 4

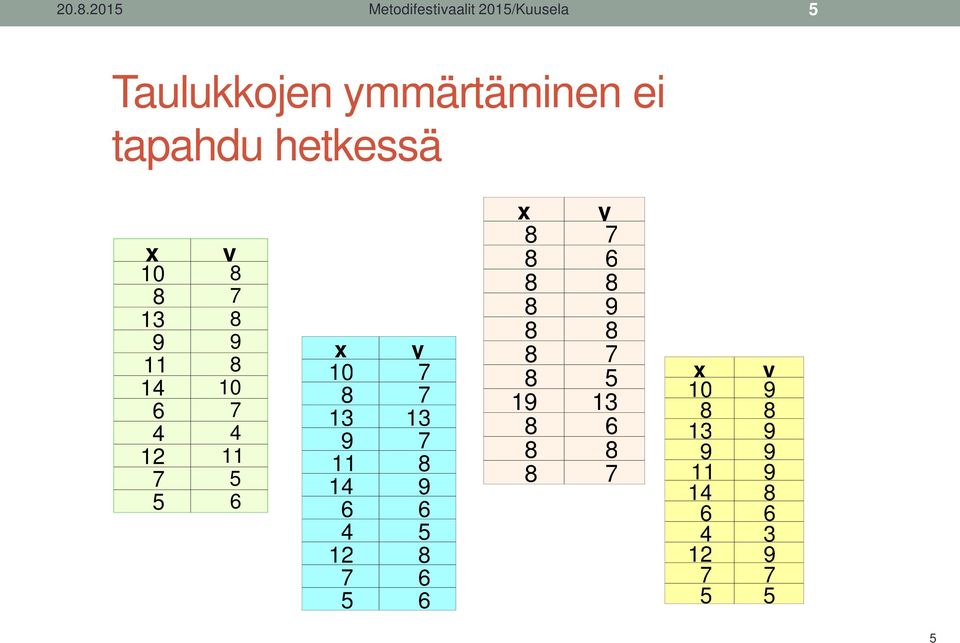

5 Metodifestivaalit 2015/Kuusela 5 Taulukkojen ymmärtäminen ei tapahdu hetkessä x y x y x 19 y x y

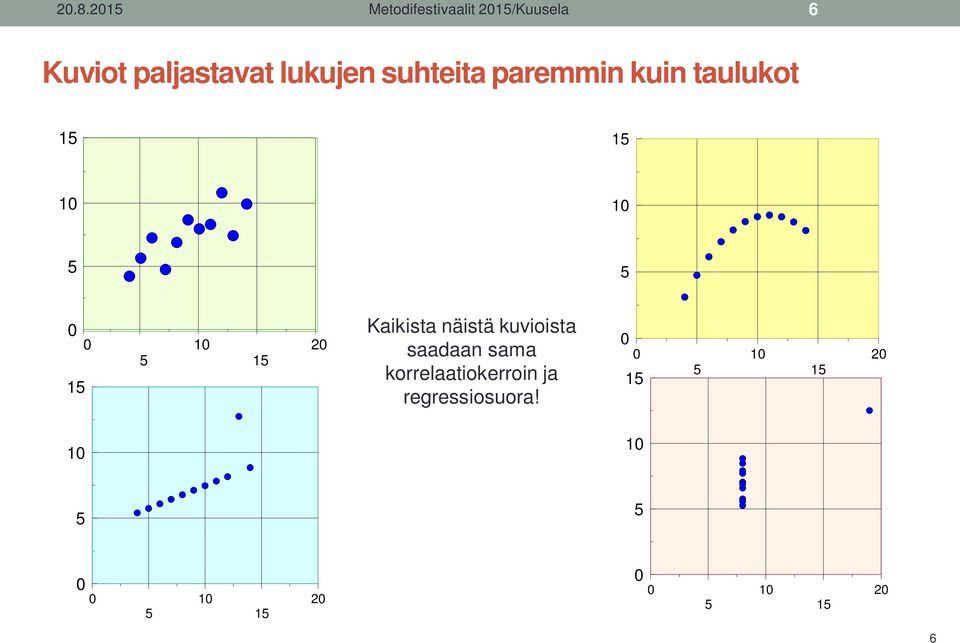

6 Metodifestivaalit 2015/Kuusela 6 Kuviot paljastavat lukujen suhteita paremmin kuin taulukot Kaikista näistä kuvioista saadaan sama korrelaatiokerroin ja regressiosuora!

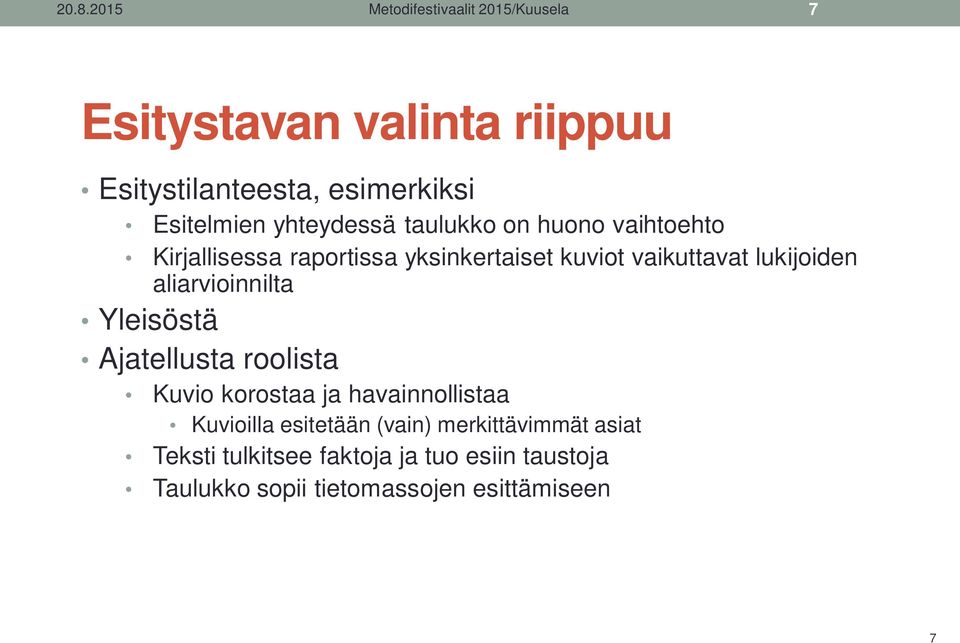

7 Metodifestivaalit 2015/Kuusela 7 Esitystavan valinta riippuu Esitystilanteesta, esimerkiksi Esitelmien yhteydessä taulukko on huono vaihtoehto Kirjallisessa raportissa yksinkertaiset kuviot vaikuttavat lukijoiden aliarvioinnilta Yleisöstä Ajatellusta roolista Kuvio korostaa ja havainnollistaa Kuvioilla esitetään (vain) merkittävimmät asiat Teksti tulkitsee faktoja ja tuo esiin taustoja Taulukko sopii tietomassojen esittämiseen 7

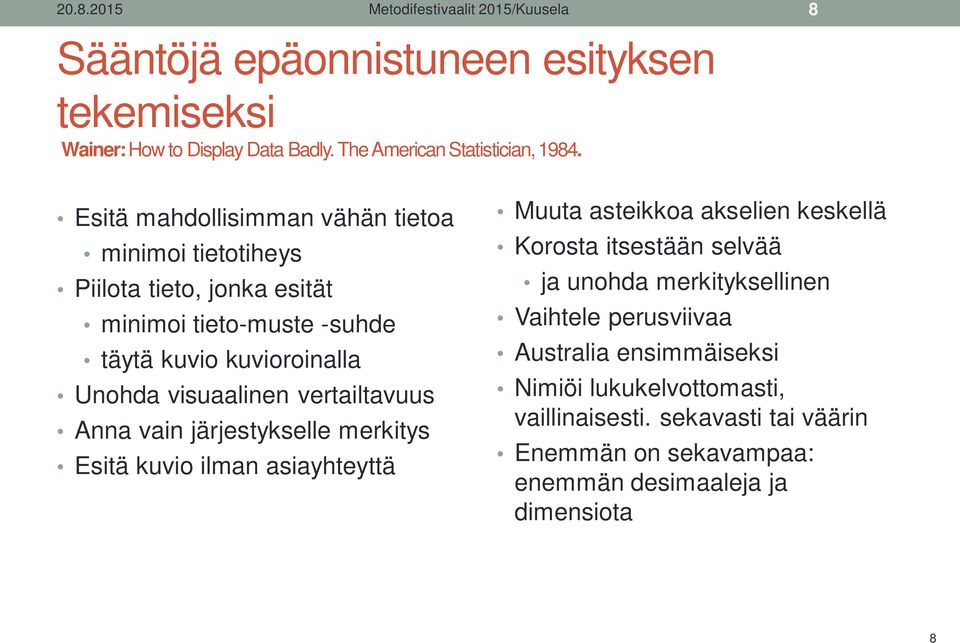

8 Metodifestivaalit 2015/Kuusela Sääntöjä epäonnistuneen esityksen tekemiseksi Wainer: How to Display Data Badly. The American Statistician, 194. Esitä mahdollisimman vähän tietoa minimoi tietotiheys Piilota tieto, jonka esität minimoi tieto-muste -suhde täytä kuvio kuvioroinalla Unohda visuaalinen vertailtavuus Anna vain järjestykselle merkitys Esitä kuvio ilman asiayhteyttä Muuta asteikkoa akselien keskellä Korosta itsestään selvää ja unohda merkityksellinen Vaihtele perusviivaa Australia ensimmäiseksi Nimiöi lukukelvottomasti, vaillinaisesti. sekavasti tai väärin Enemmän on sekavampaa: enemmän desimaaleja ja dimensiota

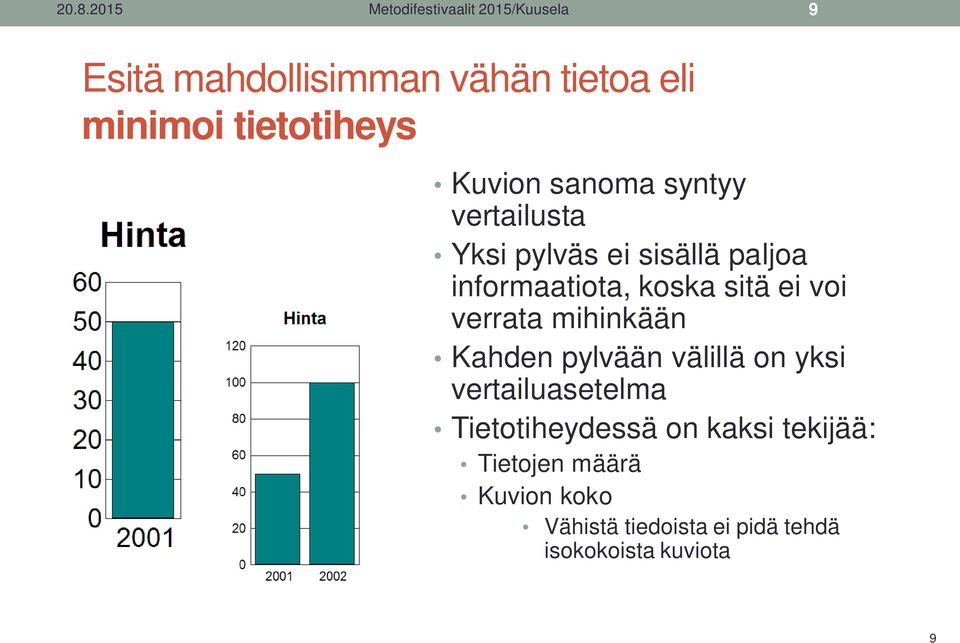

9 Metodifestivaalit 2015/Kuusela 9 Esitä mahdollisimman vähän tietoa eli minimoi tietotiheys Kuvion sanoma syntyy vertailusta Yksi pylväs ei sisällä paljoa informaatiota, koska sitä ei voi verrata mihinkään Kahden pylvään välillä on yksi vertailuasetelma Tietotiheydessä on kaksi tekijää: Tietojen määrä Kuvion koko Vähistä tiedoista ei pidä tehdä isokokoista kuviota 9

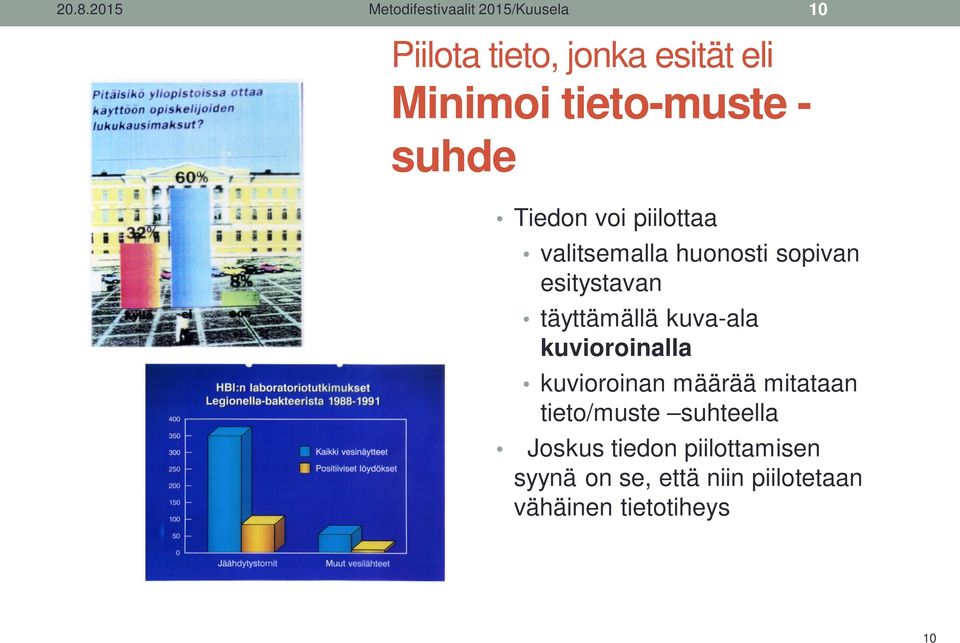

10 Metodifestivaalit 2015/Kuusela Piilota tieto, jonka esität eli Minimoi tieto-muste - suhde Tiedon voi piilottaa valitsemalla huonosti sopivan esitystavan täyttämällä kuva-ala kuvioroinalla kuvioroinan määrää mitataan tieto/muste suhteella Joskus tiedon piilottamisen syynä on se, että niin piilotetaan vähäinen tietotiheys

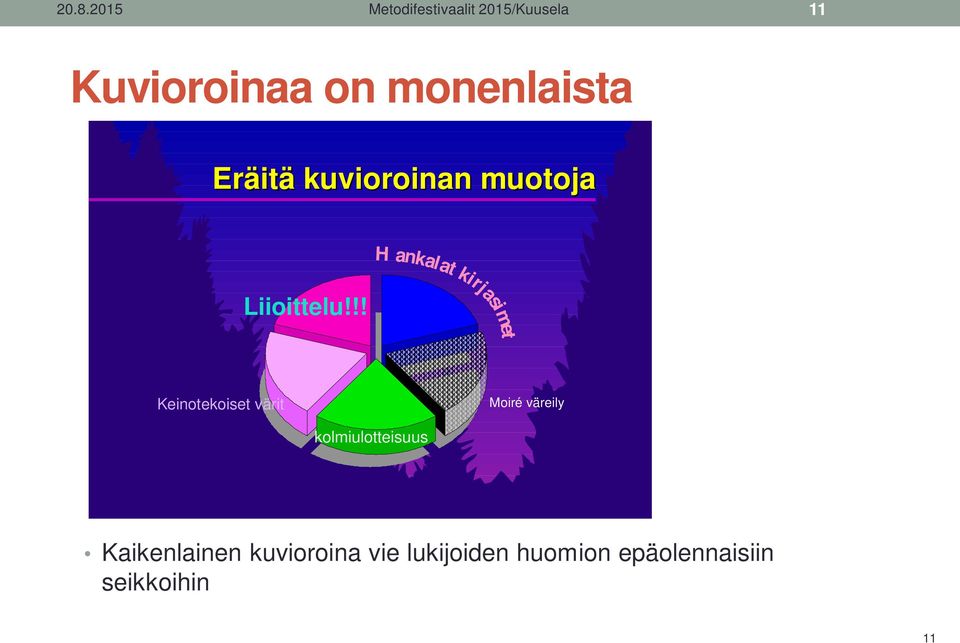

11 Metodifestivaalit 2015/Kuusela 11 Kuvioroinaa on monenlaista Eräitä kuvioroinan muotoja Hankalat kirjasimet Liioittelu!!! Keinotekoiset värit Moiré väreily kolmiulotteisuus Kaikenlainen kuvioroina vie lukijoiden huomion epäolennaisiin seikkoihin 11

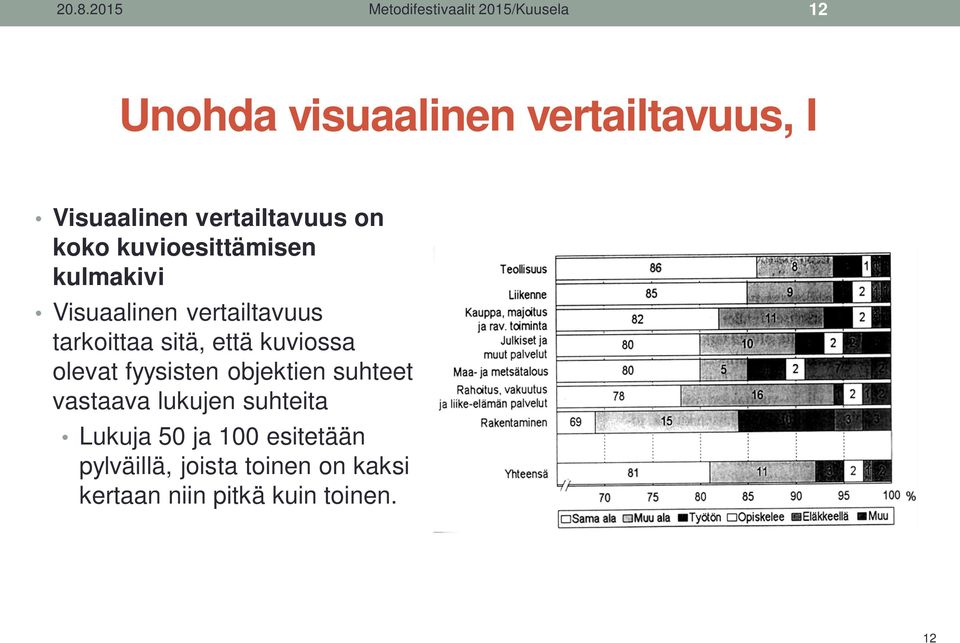

12 Metodifestivaalit 2015/Kuusela 12 Unohda visuaalinen vertailtavuus, I Visuaalinen vertailtavuus on koko kuvioesittämisen kulmakivi Visuaalinen vertailtavuus tarkoittaa sitä, että kuviossa olevat fyysisten objektien suhteet vastaava lukujen suhteita Lukuja 50 ja 0 esitetään pylväillä, joista toinen on kaksi kertaan niin pitkä kuin toinen. 12

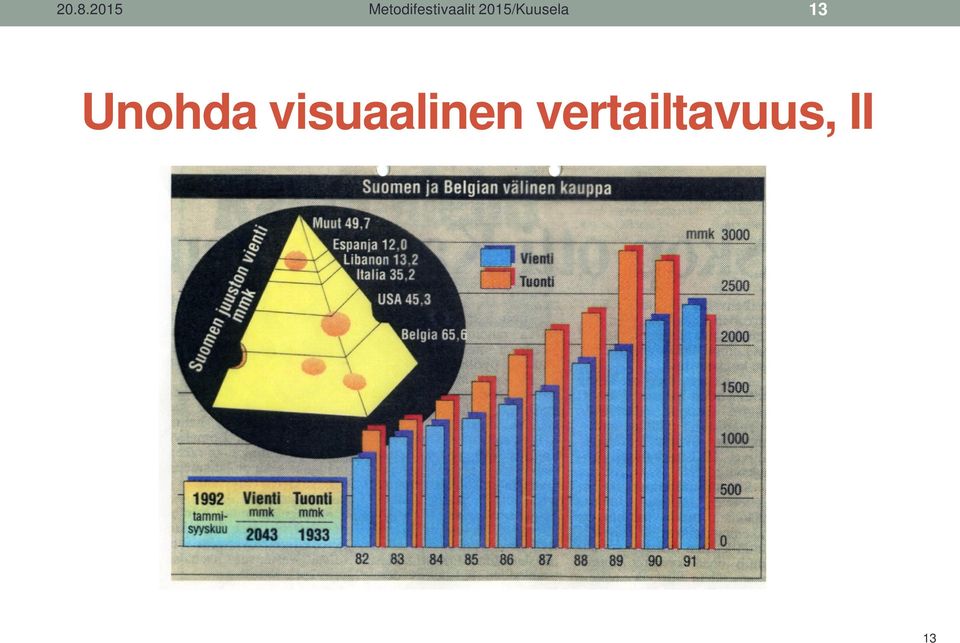

13 Metodifestivaalit 2015/Kuusela 13 Unohda visuaalinen vertailtavuus, II 13

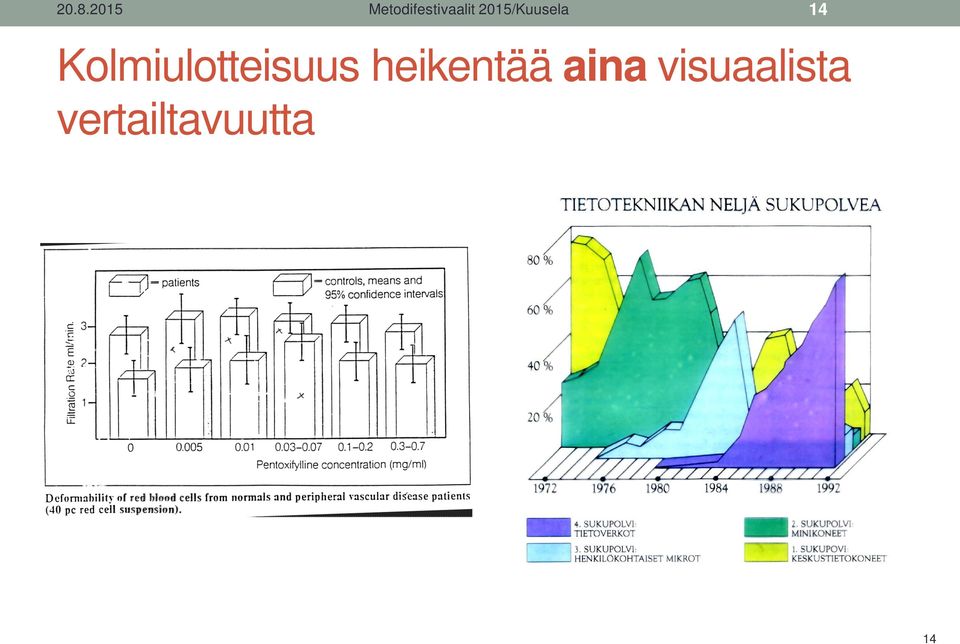

14 Metodifestivaalit 2015/Kuusela 14 Kolmiulotteisuus heikentää aina visuaalista vertailtavuutta 14

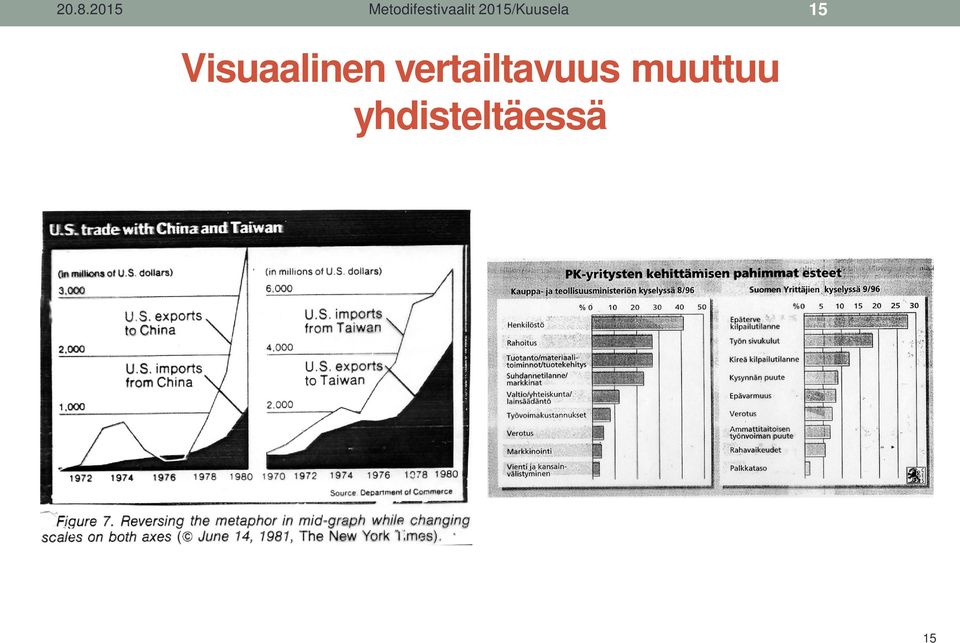

15 Metodifestivaalit 2015/Kuusela 15 Visuaalinen vertailtavuus muuttuu yhdisteltäessä 15

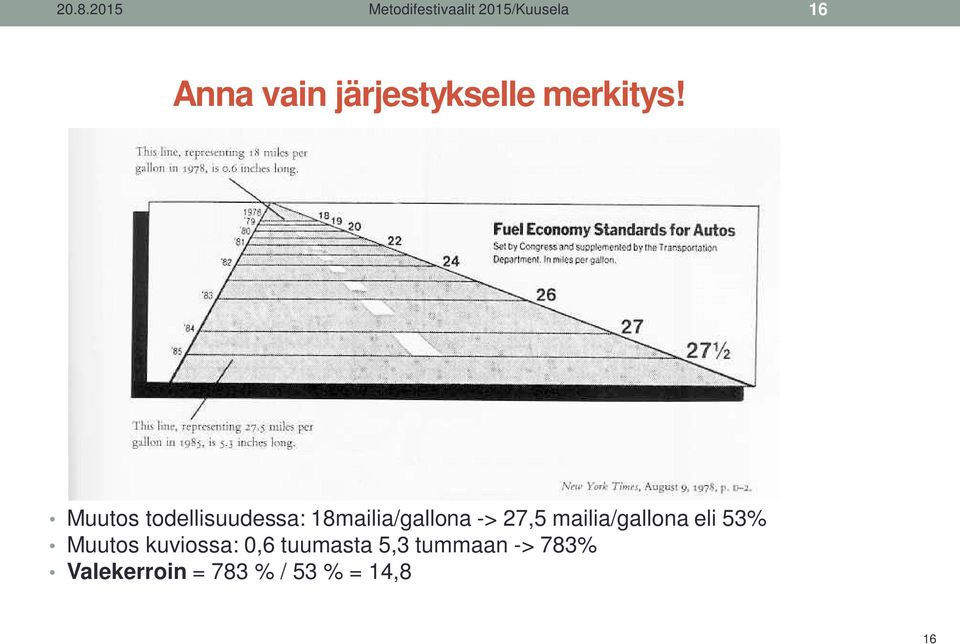

16 Metodifestivaalit 2015/Kuusela 16 Anna vain järjestykselle merkitys! Muutos todellisuudessa: 1mailia/gallona -> 27,5 mailia/gallona eli 53% Muutos kuviossa: 0,6 tuumasta 5,3 tummaan -> 73% Valekerroin = 73 % / 53 % = 14, 16

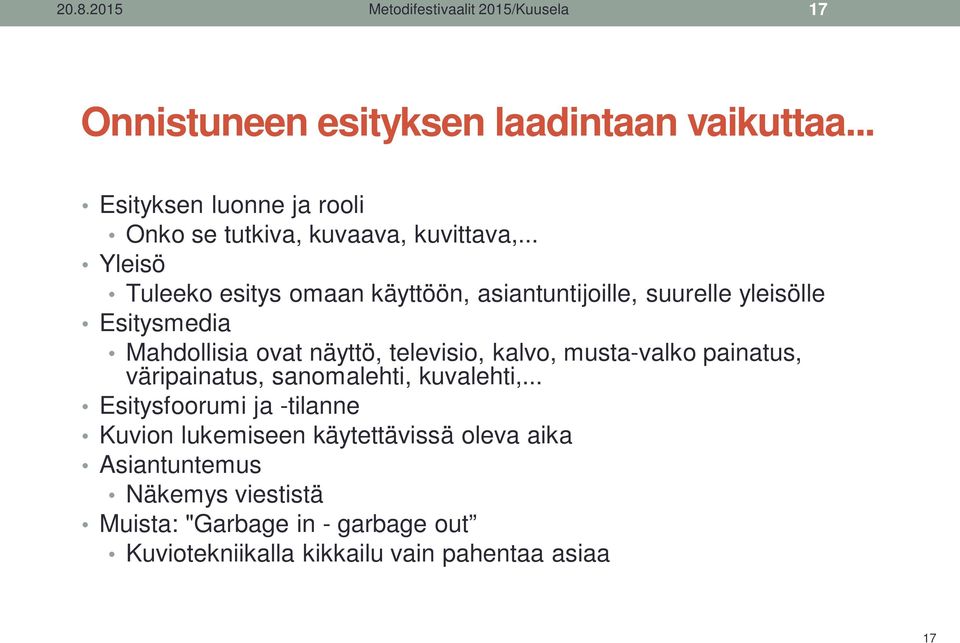

17 Metodifestivaalit 2015/Kuusela 17 Onnistuneen esityksen laadintaan vaikuttaa... Esityksen luonne ja rooli Onko se tutkiva, kuvaava, kuvittava,... Yleisö Tuleeko esitys omaan käyttöön, asiantuntijoille, suurelle yleisölle Esitysmedia Mahdollisia ovat näyttö, televisio, kalvo, musta-valko painatus, väripainatus, sanomalehti, kuvalehti,... Esitysfoorumi ja -tilanne Kuvion lukemiseen käytettävissä oleva aika Asiantuntemus Näkemys viestistä Muista: "Garbage in - garbage out Kuviotekniikalla kikkailu vain pahentaa asiaa 17

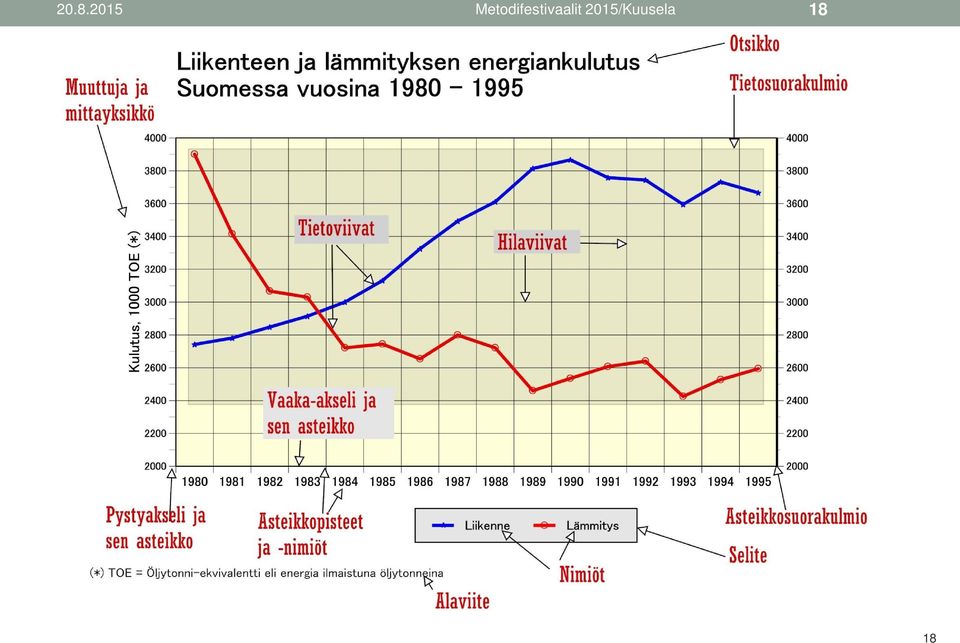

18 Metodifestivaalit 2015/Kuusela 1 Tilastokuvion rakenne 1

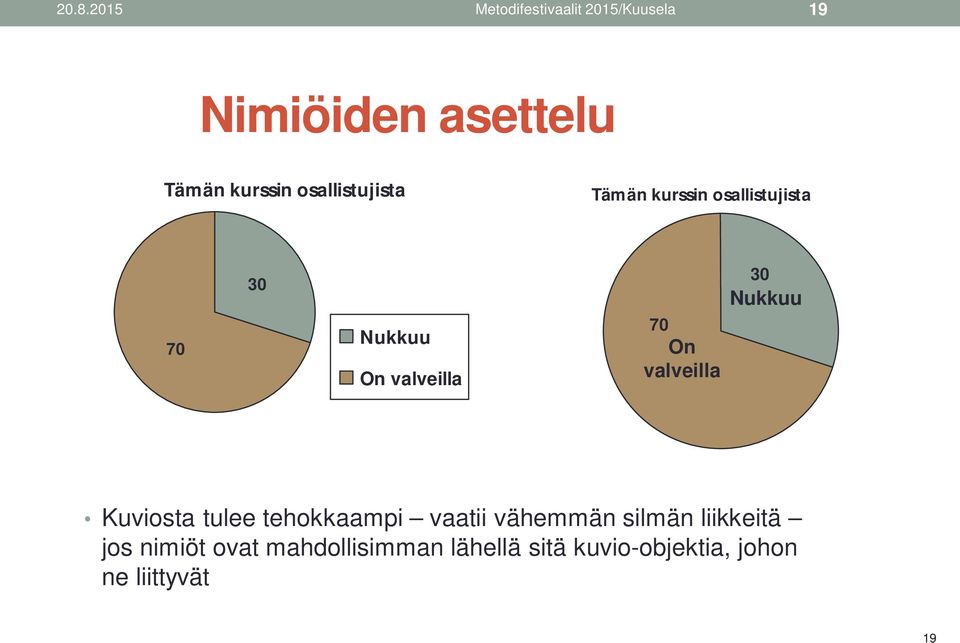

19 Metodifestivaalit 2015/Kuusela 19 Nimiöiden asettelu Tämän kurssin osallistujista Tämän kurssin osallistujista Nukkuu On valveilla 70 On valveilla 30 Nukkuu Kuviosta tulee tehokkaampi vaatii vähemmän silmän liikkeitä jos nimiöt ovat mahdollisimman lähellä sitä kuvio-objektia, johon ne liittyvät 19

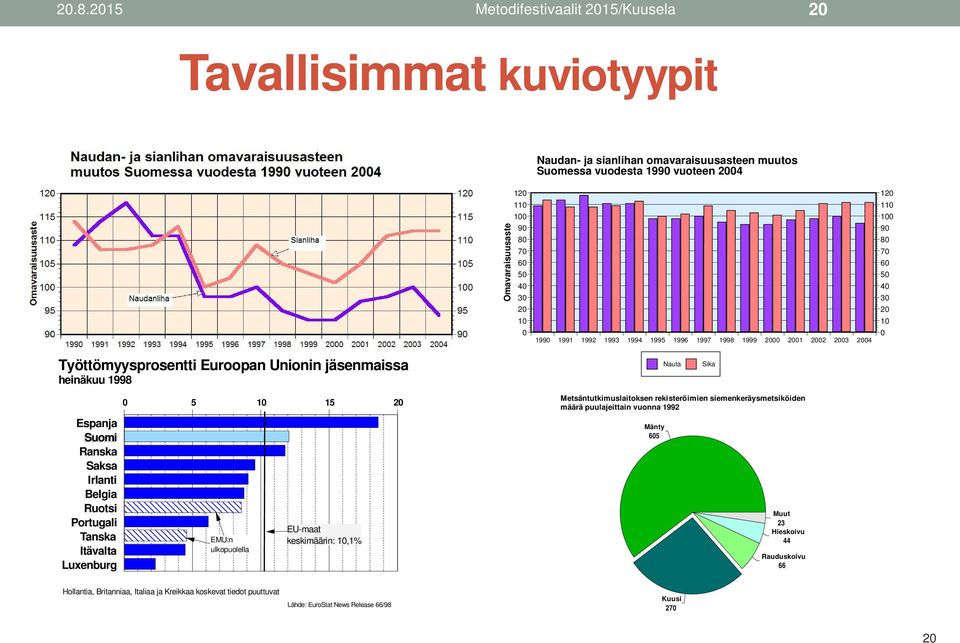

20 Metodifestivaalit 2015/Kuusela 20 Tavallisimmat kuviotyypit Naudan- ja sianlihan omavaraisuusasteen muutos Suomessa vuodesta 1990 vuoteen 2004 Omavaraisuusaste Työttömyysprosentti Euroopan Unionin jäsenmaissa heinäkuu 199 Nauta Sika Espanja Suomi Ranska Saksa Irlanti Belgia Ruotsi Portugali Tanska Itävalta Luxenburg EMU:n ulkopuolella EU-maat keskimäärin:,1% Metsäntutkimuslaitoksen rekisteröimien siemenkeräysmetsiköiden määrä puulajeittain vuonna 1992 Mänty 605 Muut 23 Hieskoivu 44 Rauduskoivu 66 Hollantia, Britanniaa, Italiaa ja Kreikkaa koskevat tiedot puuttuvat Lähde: EuroStat News Release 66/9 Kuusi

21 Metodifestivaalit 2015/Kuusela 21 Viivakuvio kaavamaisesti 21

22 Metodifestivaalit 2015/Kuusela 22 Viivojen erottuminen on välttämätöntä Viivojen erottelussa voidaan käyttää Eri värejä tai tummuus asteita Varottava tahatonta korostusta Viivatyyppejä Max 5 erilaista viivaa Viivasymboleja Valittava harkiten Erottelussa ei voi käyttää viivan paksuutta 22

23 Metodifestivaalit 2015/Kuusela 23 Akselien asteikkojen tasavälisyys on välttämätöntä A B A Vain tasavälinen aika-asteikko (ylempi paneeli) näyttää kehityssuunnan eli trendin oikein Epätasavälinen aika-asteikko (alempi paneeli) vääristää trendin kaikissa tapauksissa Huom! Asteikko on koordinaattiakselien ominaisuus ei tietojen ominaisuus B

24 Metodifestivaalit 2015/Kuusela 24 Muotosuhde vaikuttaa kuvion sanomaan

25 Metodifestivaalit 2015/Kuusela 25 Pylväskuviot Pylväskuvioista on kaksi päätyyppiä, joilla on useita alatyyppejä Pystypylväskuvio Kuvaa jatkuvaa ilmiötä, esimerkiksi aikasarjaa Vaakapylväskuvio Kuvaa epäjatkuvaa ilmiötä Pysty- ja vaakapylväskuviot ovat eri kuviotyyppejä eivätkä ole toistensa vaihtoehtoja 25

26 Metodifestivaalit 2015/Kuusela 26 Pystypylväskuvio kaavamaisesti Pylväiden leveys määritellään visuaalisin perustein Pylväiden välin tulee olla 30% - 50% pylväiden leveydestä Määräasteikko vasemmalla ja oikealla 26

27 Metodifestivaalit 2015/Kuusela 27 Pystypylväskuvion aika-asteikon oltava tasavälinen Kuntien sosiaalitoimen menot Menot, milj. markkaa Menot, milj. markkaa Kuntien sosiaalitoimen menot

28 Metodifestivaalit 2015/Kuusela 2 Pystypylväskuvion määräasteikko Pystypylväskuvion määräasteikon on alettava nollasta Jos asteikko typistetään.. kuvio antaa väärän mielikuvan suhteellisesta muutoksesta valekertoimen arvo nousee 2

29 Metodifestivaalit 2015/Kuusela 29 Vaakapylväskuvio kaavamaisesti Lähes poikkeuksetta tulos on parempi, jos kuvio järjestetään pylväiden pituuden mukaan, eikä esimerkiksi aakkosjärjestykseen Luonnollista järjestystä ei pidä muuttaa Määräasteikon on alettava nollasta 29

30 Metodifestivaalit 2015/Kuusela 30 Myös vaakapylväskuviossa asteikon on alettava nollasta Erittäin alhainen haihtuvuus ja öljyn kulutus XXX Ultra-x 5W/40 15W/40 0W/30 0W/40 5W/50 0W/40 W/ haihtumisesta johtuva hävikki (%) XXX Ultra-x 5W/40 Vähäinen haihtuvuus ja öljynkulutus Vaakapylväskuvion viesti syntyy samalla tavalla kuin pystypylväidenkin Määräasteikon katkaiseminen kasvattaa valekertoimen arvoa väistämättä. Ylemmässä kuviossa valekerroin on noin 0,54 (tai 1.6) 15W/40 0W/30 0W/40 5W/50 0W/40 W/ haihtumisesta johtuva hävikki(%)

31 Metodifestivaalit 2015/Kuusela 31 Piirakkakuvio Metsäntutkimuslaitoksen rekisteröimät siemenkeräysmetsiköt 1991 Metsäntutkimuslaitoksen rekisteröimät siemenkeräysmetsiköt 1991 Mänty Hieskoivu Muut 605 Rauduskoivu Muut Hieskoivu Kuusi Mänty 270 Rauduskoivu Lähde: Metsätilastolllinen vuosikirja Kuusi Lähde: Metsätilastolllinen vuosikirja

32 Metodifestivaalit 2015/Kuusela 32 Piirakkakuvio on hyvin epätarkka A B C E D Piirakkakuvion rakenne tekee erittäin epätarkan - selvästi epätarkemman kuin muut kuviotyypit Piirakkakuviossa on perustelua esittää luvut sektorien vierellä A B C D E

33 Metodifestivaalit 2015/Kuusela 33 Piirakoiden vertailu on vaikeata 33

34 Metodifestivaalit 2015/Kuusela 34 Vaakapylväskuviot toimivat paremmin Yhdistettävät kunnat: Helsinki - Vantaa Yhdistettävät kunnat: Helsinki - Espoo - Kauniainen Vastaajan kotipaika Espoo Kauniainen Helsinki Vantaa % vastaajista Kannattaa Ei mielipidettä Vastustaa Vastaajan kotipaika Espoo Kauniainen Helsinki Vantaa % vastaajista Kannattaa Ei mielipidettä Vastustaa Yhdistettävät kunnat: Espoo - Kauniainen Yhdistettävät kunnat: Helsinki - Espoo - Kauniainen - Vantaa Vastaajan kotipaika Espoo Kauniainen Helsinki Vantaa % vastaajista Kannattaa Ei mielipidettä Vastustaa Vastaajan kotipaika Espoo Kauniainen Helsinki Vantaa % vastaajista Kannattaa Ei mielipidettä Vastustaa 34

35 Metodifestivaalit 2015/Kuusela 35 Mainoksista löytää joskus melkoisia valekertoimia 0 POLTTOAINEEN SÄÄSTÖ XXXX Super Ultra 5W-40 Polttoaineen kulutus, % SAE 15W-40 SAE W-40 Super Ultra 5W-40 Käynnistys 20 asteen lämpötilassa Polttoaineen säästö XXXX Super Ultra 5W-40 Jos pylväskuvion määräasteikko on typistetty, kuvio antaa virheellisen käsityksen lukujen suhteista Ylemmässä kuviossa (näköiskopio öljy-yhtiön mainoksesta) valekerroin on 20 SAE 15W-40 SAE W-40 Super Ultra 5W Polttoaineen kulutus, % 35

36 Metodifestivaalit 2015/Kuusela 36 Maailman paras tilastokuvio? 36
