1 GeCalc Julkaisutiedt Vianva Systems Finland Oy versi

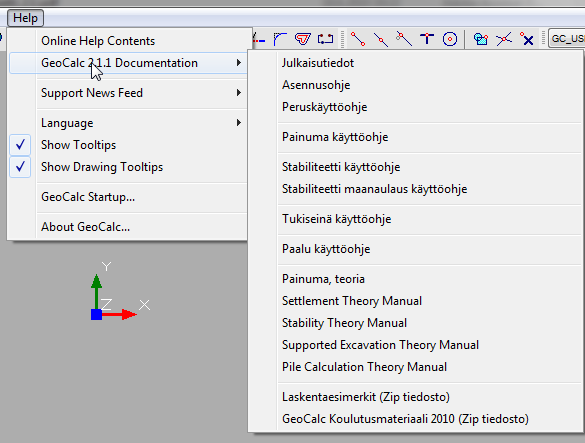

2 2/10 Nvapint GeCalc 2 julkaisutiedt Versi ( ) Humautus hjelmaversin asennuksesta: Nvapint GeCalc 2.1 asentuu versiiden ja päälle päivityksenä. Aiemmat versit n pistettava ennen asennusta. Tästä versista eteenpäin hjetiedstjen katseluun tarvitaan Adbe Acrbat Reader tai vastaava hjelma, kska hjelman käyttöhjeet vat pdf -tiedstja. Tässä päivitysversissa n tteutettu seuraavat muutkset: Yleistä Lisätty tuki Windws 7 käyttöjärjestelmälle. Krjattu vika jka aiheutti AutCAD Mtext (Multiline text) bjektien siirtymisen CAD kuvassa Kun hjelman tulstamia graafeja talletetaan tiedstksi tai siirretään Windws Liitä- timinnlla, ei ikkunan kk enää vaikuta kuvan tarkkuuteen. Dkumentinti verkkpalvelusta. Help valikssa leva dkumentaati n tästä eteenpäin pdf -mutista ja se päivitetään autmaattisesti verkkpalvelusta, jllin hjeistus n aina ajan tasalla. Valikssa n klme uutta timinta: Online Help Cntents. Avaa selaimeen indeksisivun, jssa vi valita katsttavaksi viimeisimmät hjelmistdkumentit pdf -mutisina. GeCalc Dkumentatin. Määrätyt pdf hje-tiedstt ja zip-paketit n kpiitu verkkpalvelusta myös työaseman kiintlevylle hjelman timesta. Mikäli tiedst muuttuu palvelimella, kpiidaan uusi versi autmaattisesti kun hjelma käynnistetään. Supprt News Feed. Vianvan Getekniikka-uutiskanavan (RSS feed) viestit näkyvät tässä valikssa. Viestin tsikka klikkaamalla avataan selaimeen sivu, jssa näkyy kk uutinen. Stabiliteetti Tukiseinä Asennuspaketti sisältää Liikennevirastn Ratjen lukitus -prjektin stabiliteettimassalaskennan tutantversin. Timinnallisuuden käyttö vaatii erillisen aktivinnin. Aktivintitiedstn ja käyttöhjeen saa Liikenneviraststa. Krjattu virhe jka esiintyi jissain tapauksissa Bishpin laskentamenetelmässä liukupinnan ulstulssa vastapenkereestä Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

3 3/10 Käyttäjä vi nyt myös halutessaan itse määritellä maanpainekertimien K, Ka ja Kp arvn, ja siten laskea esimerkiksi käyttäen eurkdin mukaisia maanpainekertimia. Vaihtehtisesti vi edelleen käyttää Jakyn ja Culumbin yhtälöitä. Nauhakurman (aluekurman) sitminen kaivusyvyyteen n nyt mahdllista Varmuuden laskeminen. Ohjelma laskee varmuuden ulkkeena timivalle tukiseinälle (ennen 1-tukitasa), ja tämän jälkeen 1-taslta tuetulle maahan vapaasti tukeutuvalle seinälle (ennen 2-tukitasa). Lisäksi hjelma laskee mbilisaatiasteen passiivipulelle ja aktiivipulelle Krjattu virhe jka aiheutti epätarkkuutta laskentatulkseen slmukurman Kaivutas, jlla kurma aktivituu timinnssa. Lisäksi useita pienempiä krjauksia ja muutksia. Versi ( ) Release Candidate rajitettuun asiakaskekäyttöön Testiversi. Versi ( ) Humautus hjelmaversin asennuksesta: Nvapint GeCalc asennuspaketti asentuu versin päälle päivityksenä, mutta kaikkien aiempien 2.x versiiden salta n ensin pistettava aiemman versin asennus (asennushjelma pyytää pistamaan aiemman asennuksen, ei pista sitä autmaattisesti). Tässä päivitysversissa n tteutettu seuraavat muutkset: Yleistä Parannettu PDF tulstusdialgia siten että paperinkk ja mittakaavaasetukset pysyvät nyt muistissa istunnn ajan. Stabiliteetti Vasemmalle laskevalla luiskalla ulkinen vedenpinta (Pnded water)-pti ei aina timinut lutettavasti, vaikka ikealla pulella timikin - krjattu ru-parametri ei vaikuttanut laskentaan - krjattu Mallin llessa sittain nllan alapulella (z < 0.0), varmuuskerrin li liian suuri js phjavettä ei ltu määritelty - krjattu Tukiseinä Laski maanpaineet sin virheellisesti, js laskennassa li sekä suljetun ja avimen tilan maakerrksia - krjattu Wall > Vertical stiffness syötetyllä arvlla ei llut vaikutusta, laskennassa käytössä aina arv 1000 kn/mm/m - krjattu Maakerrkset: kaivannn pulen maan kitkakulma Φ li laskennassa aina sama kuin taustan, vaikka lisi käyttöliittymässä annettu eri arv - krjattu Wall-välilehden Calculatin width / hrizntal distance f slderpiles avuste li virheellinen, ja n nyt krjattu. Sheetpile valinnalla kenttä myös harmaannutetaan Js tasainen kurma aktivituu kaivusyvyydellä > 0, maanpaineen vaikutus näkyi maanpainekuvaajassa virheellisesti. Maanpainekuvaajissa myöskään ei näkynyt tasaisen kurman ULB2 vaikutusta. Laskennissa käytettiin kuitenkin ikeaa maanpaineen arva - krjattu Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

4 4/10 Tukiseinälaskennassa n 10 maakerrksen raja. Käyttöliittymä tarkistaa nyt ettei mallissa le yli kymmentä maakerrsta ja ilmittaa ngelmasta tässä tapauksessa. Aiemmin ylimääräiset maakerrkset jäivät humitta. Parannettu iterinnin lgiikkaa siten että katkaisee iterinnin npeammin mikäli se ei etene. Versi ( ) Tässä päivitysversissa n tehty seuraavat muutkset: Yleistä Vectrdraw CAD alusta n päivitetty versin 6014, jssa n krjattu jitakin kuvien käsittelyyn liittyviä ngelmia. Samalla myös VectrDraw Lite File Cnverter 3.x -hjelmasta n asennuspaketissa mukana päivitetty versi. Susittelemme myös Cnverter hjelman päivitystä. Päivitys vaatii aiemman Cnverter versin pistamisen. Valittaessa kuvasta taiteviivja jissa n hjelmalle tuntemattmia viivatyyppejä, ei hjelma enää anna virheilmitusta. Stabiliteetti Ulkisen vedenpinnan Pnded Water vaihteht timii nyt myös vasemmalle viettävässä luiskassa Maalajirajjen maksimilukumäärää n nstettu 10:stä 30:neen. Vethalkeaman vedenpaine päivittyy nyt laskentaan välittömästi dialgin sulkemisen jälkeen. Aiemmin vaati dialgin avaamisen uudelleen. Mnimutkaisissa malleissa laskennassa mudstuvien lamellien suuri lukumäärä n aiheuttanut ngelmia kun lamellien määrä n nussut yli 100:n. Lamellien maksimimäärä hjelmassa n nstettu 300:n, jllin ngelmia ei pitäisi enää esiintyä. Lamellien letuslukumääräksi n muutettu 20 aiemman 15:n sijasta. Muuts parantaa laskelmien tarkkuutta ja jhdnmukaisuutta esim. jien ja penkereiden mallinnuksessa. Lamellien letuslukumäärään liittyen myös Mrgerstern-Price menetelmän timintaa n parannettu. Phjaveden Grund Level vaihtehdn timintaa n parannettu siten että Failed t cnverge viestiä ei pitäisi enää esiintyä Herkkyystarkastelun timintaa n parannettu Advanced välilehden alidialgien timintaa n parannettu lisäämällä erillinen Pick timint, jlla arvt vi asettaa graafisesti uudelleen. Mneen kerrkseen ulttuvan lisäkerrksen lisäämistä n parannettu siten, että mneen kerrkseen ulttuva lisäkerrs hakee leikkauspisteet muiden kerrsviivjen kanssa ja lisää mahdlliset leikkauspisteet uuteen valittuun kerrsrajaan. Tukiseinä Krjattu ngelma jka esiintyi avatessa v1.1:llä tehtyä mallia v2.0:lla. Mikäli ankkureita lisättiin malliin, livat laskentatulkset virheellisiä. Ankkurien sisäinen järjestys muuttui, vaikka käyttöliittymässä järjestys näytti ikealta. Maalajikerrsten järjestys saatti muuttua maalajikirjasta käytettäessä tietyissä tilanteissa. Tämän tilanteen syntyminen n nyt estetty. Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

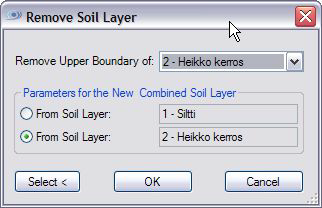

5 Painuma Mikäli käytetään eri parametreja kaivannn ja taustan pulelle, kaivannn pulen k0ud parametri n nyt aina sama kuin taustan pulella. Tulstaulukn sijitus kuvassa seuraa nyt maanpinnan tasa Area Lad dialgissa n nyt ikea avustekuva, jsta parametrien merkitys selviää. Advanced calculatin parameters dialgissa n nyt mahdllista mukata deltacrit ja prs arvja riippumatta siitä nk Iteratin Break > Enabled khdassa ruksi. Laskentapisteiden käsittelyyn liittyen n tehty muuts esim. phjaveden alenemisen vaikutuksen humiintiin. Js käyttäjä pudttaa laskentapisteen mallin alapulelle, niin siitä annetaan nyt ilmitus ja laskentaa ei vi käynnistää. Js laskentapiste n maanpinnan yläpulella, laskentapiste pudtetaan maanpintaan. Ainastaan kurmatyyppi (22) vi pudttaa laskentapisteet kurman vaikutustaslle. 5/10 Versi ( ) Tässä päivitysversissa n tehty seuraavat muutkset: Stabiliteetti- ja painumamduulien maakerrksen pistdialgia n parannettu siten että käyttäjä vi valita kummalta pulelta uuden, yhdistetyn, maakerrksen parametrit tetaan. Uusi dialgi n seuraavanlainen: Stabiliteettimduulin herkkyysanalyysissa tulstuvat nyt kaikki kheesin ja kitkakulman vaihtelut (aiemmin tulstui vain sa). Tulkset vat nähtävillä tulsraprtilla, jsta ne vi pimia esim. tulstuskuvaan. Stabiliteettimduulin laskentatiedstn avaukseen n lisätty varitus kun jssa avataan versilla 1.1 tallennettu malli, jssa Pre Pressure lehden asetuksia judutaan hjelmallisesti muuttamaan tiedsta avattaessa. Tämä tapahtuu jissain tilanteissa kska versissa 2 phjaveden pinnan käsittely eraa hiukan versista 1. Painumamduulin Swedish -laskentamallissa llut virhe n krjattu. Laskentatulkset pikkesivat merkittävästi muilla malleilla lasketuista tulksista. Versi 2.0 ( ) Versi 2.0 n GeCalc hjelmistn uusi perusversi. Sen tärkeimmät minaisuudet edelliseen versin (v1.1.1) verrattuna vat: Yleistä Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

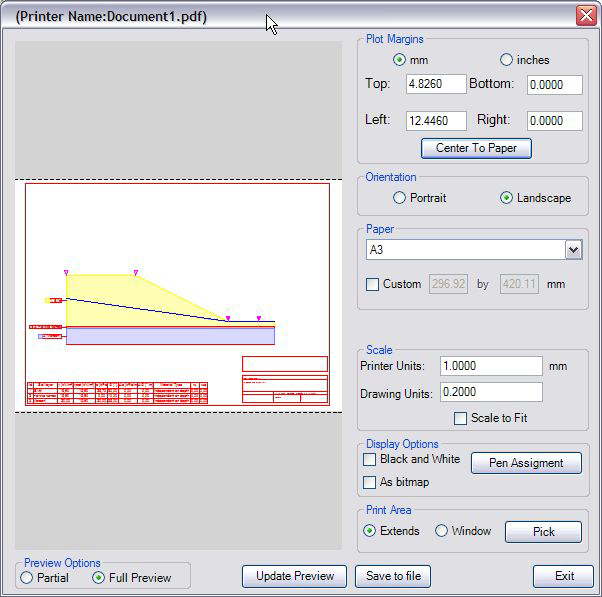

6 6/10 Tuki Windws Vista käyttöjärjestelmälle. CAD mttri n päivitetty uusimpaan versinsa ja tätä kautta mukaan n tullut muun muassa uusimpien dwg - frmaattien tuki sekä parannuksia läpinäkyvien pintjen tulstamiseen Myös muita hjelma kmpnentteja n uusittu, jta kautta pienempiä parannuksia hjelmaan n tullut eri pulille. GeCalc asennus vaatii nyt.net 2.0 alustan. Ohjelma sisältää nyt erityisen PDF -kirjitus timinnn, valikssa File->Exprt t PDF. Tämä timint n vaihteht erityisen PDF tulstinajurin käyttämiselle. Jillain PDF- tulstinajureilla n llut ngelmia GeCalc käyttämien läpinäkyvien pintjen tulstamisessa. Kuvassa levissa suunnitteluelementeissä, esim. maalajirajissa ja kurmissa näytetään nyt tekstiavuste. Timinnn saa pis päältä valiksta Help->Shw Drawing Tltips CAD kuvaan ludaan nyt autmaattisesti piirttas GC_USER, jnne käyttäjä vi vapaasti tehdä esim. mia tulstuselementtejään. Tas asetetaan aktiiviseksi kun hjelma käynnistetään. Ohjelma ei muuta tällä taslla levia elementtejä esimerkiksi kun laskenta pistetaan. Laskennasta pistuttaessa, mikäli laskentatiedissa n tallentamattmia muutksia, n varitusdialgiin lisätty Cancel nappula. Lisätty varitusdialgi myös CAD kuvasta pistumiseen, mikäli kuvassa n tallentamattmia muutksia Tulstuskuvan nimiöksi vi nyt määrittää myös blkin (dwg, dxf, dgn tai vdf, tiedstn). (Timint aktivitu tällä hetkellä tukiseinässä ja stabiliteetissa) Nimiötyypin vi vaihtaa View välilehden Inf Table valintalistalta. Valinnat vat: Basic perusnimiö sekä saatavilla levat nimiöblkit. Oletusarvisesti hjelma hakee hjelmakansin alta samples kansista GC_inf_table_xxx nimisiä kuvatiedstja ja laittaa ne valintalistalle. Valinnalla Brwse vi levyltä hakea man nimiöblkkinsa. Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

7 7/10 Nimiössä n muistettava laittaa sijituspiste (insertin pint) nimiön ikeaan alakulmaan. Mikäli nimiöön halutaan tulstuvan autmaattisesti laskennan tietja, n sinne määritettävä attribuutteja seuraavasti: PROJECT (General > Prject Number) CALCULATIONNAME (General > Calculatin Name) CUSTOMER (General > Custmer) AUTHOR (General > Authr) DESCRIPTION (General > Descriptin) COMPANY (General > Cmpany) CALCULATIONNOTES (General > Mre.. > Calculatin Ntes). GEOCALCVERSION (hjelmaversi) CURDATE (päivämäärä muta dd.mm.yyyy) CURTIME (aika muta hh:mm) DRSCALE (mittakaava, View lehdellä) Gemetrian mukkaus, stabiliteetti ja painumamduuleissa Gemetrian mukkaustimintja n parannettu. Stabiliteetin ja painuman Gemetry -valikkn n lisätty uusi timint, jlla vi hittaa hjelman autmaattisen kerrsten järjestyksen määrityksen ja sittaa rajaviivat ylimmästä alimpaan (Gemetry->Select Sil Layer Plylines->Frm Tp t Bttm). Stabiliteettimduulissa n nyt, esimerkiksi stabilinnin tai jien mallintamista varten, mahdllisuus lisätä maalajikerrs halutun kerrksen yläpulelle, siten että uusi kerrs vi leikata useampiakin alempia kerrksia (Gemetry->Add Sil Layer).. Pistamalla tällä tavalla ylimmäksi lutu kerrs vidaan mallintaa esim. jan vaikutusta malliin (Gemetry-> Remve Sil Layer) Painuma ja stabiliteettihjelmien maakerrsten viitetekstien näkyvyyttä n parannettu alkavissa ja päättyvissä kerrksissa, siten että maakerrksista lähtenyt nyt viiteviivat maakerrksen nimitekstiin. Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

8 8/10 Stabiliteetti: Uusi laskentamttri (Slpe 2000 v2.4) n tettu käyttöön. Tässä uudistuksessa tulee mukana useita uusia minaisuuksia. Gevahvisteiden laskenta. Ohjelmaan lisätään gevahvisteille määritetty laskentarutiini laskentamttriin ja ma välilehti käyttöliittymään parametrien syöttämiseen. Materiaalityypin valinta maakerrskhtaisesti (lujuuden syvyysriippuvuus). Maakerrsten materiaalityypin ei tarvitse enää lla sama, vaan se vidaan antaa jkaiselle maakerrkselle erikseen. samin hukspaineparametrien ru ja ruq määrittäminen n nyt mahdllista maakerrskhtaisesti. Liukupinnan haulle ylä- ja alarajat (Frbidden znen laajennus) Herkkyystarkastelu, lujuusparametrien hajnnan antaminen ja sen vaikutuksen arviiminen. Hum: Herkkyysanalyysi (Sensitivity Analysis) ei timi ilman mallin alueella levaa vethalkeaman x-krdinaattia. Vethalkeamaa ei tarvitse asettaa käyttöön. Interplinti, hukspaineen tasa-arvkäyrien interplinti khtisuraan tasaarvkäyrästä (ikeampi ratkaisu kun nykyinen pystysura interplinti) Vethalkeama alueen vasemman ja ikean rajan määrittely (halkeama ei enää yhdessä määrätyssä x-krdinaatissa) Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

9 9/10 Uusi laskentamenetelmä perustuen lamellin vastuksen maksiminnin alarajaratkaisuun. Laskenta perustuu kaksisptimintiteriaan, jssa lamellikhtaisesti haetaan suurinta vastusta ja kk liukupinnan salta pienintä varmuutta. Pienempiä krjauksia (sisältää mm. maanaulan sijainnin antamisen myös y- krdinaatin avulla nyt vaikea määrittää lähes pystysurilla pinnilla) Stabiliteetin Materiaalitauluksta pystyy nyt pistamaan halutun kerrksen valikktiminnlla Material->Remve Sil Layer Painuma Nvapint Gecalc versi 1.1.1:n painumalaskentasassa n havaittu virhe rutsalaisen laskentamenetelmän salta. Gecalc laskee liian suuria painumia tilanteessa, jssa seuraavat ehdt täyttyvät: Rutsalainen laskentamenetelmä n käytössä, savi n yliknsliditunutta ja esiknslidaatijännitys ylitetään. Tämä virhe n krjattu. Painuman materiaalitaulukn tsikt tulevat nyt englanninkielisinä. Materiaalitietjen syöttötaulukka n kehitetty siten että kaikki tiedt vidaan antaa myös taulukkmudssa, aiemmin taulukssa livat vain perustiedt ja tarkemmat tiedt vitiin syöttää vain erillisessä ikkunassa. Tukiseinä Tukiseinän laskennan sisäistä timintaa n parannettu siten että aiemmin epäiltyä edellisten laskentaparametrien vuta seuraavaan laskentaan ei vi enää esiintyä. Tukiseinälaskennan npeutta ja iterintia n parannettu. Mahdllisuus antaa eri maaparametrit kaivannn eri pulilla, jka mahdllistaa mm. kaivannn puleisen maan stabilinnin mallintamisen nykyistä paremmin Ankkurien yleistietjen kuten ylikaivu, ankkuriväli ja ankkurien kimmmduuli, antaminen ankkurikhtaisesti. Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax

10 10/10 Ankkurien tiedt vi nyt hakea ja tallentaa ankkurikirjastn Tukiseinäkirjastn n lisätty kmmenttisarake Juuripultin mititusta varten vaakasuuntaisen jusen lisääminen seinän alareunaan tehdään mahdlliseksi. Lisätty uusi kenttä Hrizntal stiffness. Slmukurman kuvaajat tudaan näkyviin tulstuskuvaan. Slmukurma n nyt uudelleen nimetty pistekurmaksi ja sille n määritetty myös tulstusasu. Pistekurmalle vidaan nyt antaa myös aktivintitas. Pintakurmille ULB1/ULE1 vi nyt antaa aktivinnin kaivutasn mukaan Tukiseinälaskennan jälkeen kuvaan tulstetaan autmaattisesti eräitä avainarvja laskennan tulksista: Ankkurien maksimivimat, maksimimmentti ja maksimisiirtymä Aluekurmien skaalausta kuvassa muutettu siten, että krkeus kuvassa skaalataan kurman leveyden mukaan. Hrizntal/vertical stiffness yksikkö muutettu MN -> kn (aiemmat laskelmat muutetaan autmaattisesti). Paalu Krjattu virhe: Js päällä ainastaan Calculate getechnical resistance frm sunding results n rajana 28,5m. Kaatui js ylitetään. Krjattu virhe: Js päällä ainastaan "Calculate getechnical resistance frm sil data" (ilman jusilaskentaa), täytyy lla vähintään 20m maakerrksia. Kaatui js alle. Vianva Systems Finland Oy Vaisalantie 6 Tel firstname.lastname@vianva.fi FIN Esp Fax
