LK78. Alumiiniset rakennusjärjestelmät Building Systems in Aluminium. Lämpöeristetty ovi- ja ikkunasarja. Insulated doors and windows
|
|
- Kalevi Penttilä
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 LK78 Lämpöeristetty ovi- ja ikkunasarja Insulated doors and windows Alumiiniset rakennusjärjestelmät Building Systems in Aluminium
2 Lämpöeristetty ovi- ja ikkunasarja LK78 Käyttökohteita ovat ulko-ovet ja ikkunat mm: käyntiovet liukuovet tuulikaapit kiinteät ikkunat sisään- ja ulosaukeavat ikkunat Ominaisuuksia Ovet Ikkunat Lasitus Erinomainen lämmöneristävyys. Ikkunan U-arvo jopa alle 0.9 W/m 2 K lasivalinnasta riippuen. Runkoprofiilit koostuvat kahdesta alumiinisesta suulakepuristetusta osasta, jotka on yh dis tet ty toisiinsa muovisilla lämpökatkoilla, jotka toimivat lämmöneristeenä. Profiilien pintakäsittelynä on yleensä anodisointi tai jauhemaalaus. Runkoprofiilien ulko- ja sisäpuoli voidaan tehdä erivärisiksi. Erinomaisen korroosionkeston ansiosta alumiinirakenne on pitkäikäinen ja helppohoitoinen. Runkosyvyys 78 mm Runkojen leveydet mm Tarvittaessa voidaan tehdä myös uusia profiilimuotoja nopeasti ja edullisin kus tan nuk sin. Alumiini on kevyttä, mutta kuitenkin lujaa ja jäykkää. Materiaalina alumiini on helposti kierrätettävää. LK78 -järjestelmän ovet ja ikkunat voidaan liittää helposti P50L-jul ki si vu järjes tel mään. Ovet voivat olla ulos- tai sisäänpäinaukeavia. Profiileihin sopii tavalliset metallioven lukkorungot. Valikoimissa myös putkisarana. Ovilehden paino max 1 kg. Kiinteät ja aukeavat ikkunat. Käytettävän eristyslasipaketin tai umpiosan vahvuus mm. Erilaisilla lasituslistoilla ja tiivisteillä saadaan lasitilan syvyys sopivaksi eri lasinvahvuuksille. Purso Oy vastaa tämän tuotekansion detaljien toimivuudesta, mutta muista sovelluksista vain erikseen sovittaessa. Vastuu rakenteiden valmistuksen ja asennuksen valvonnasta ei kuulu Purso Oy:lle. Purso Oy quarantees the function of the applications described in this catalogue. Other applications are quaranteed only by separate agreement. Purso Oy does not take responsibility for control of the installations. Jatkuvan tuotekehityksen vuoksi kaikki oikeudet muutoksiin pidätetään.

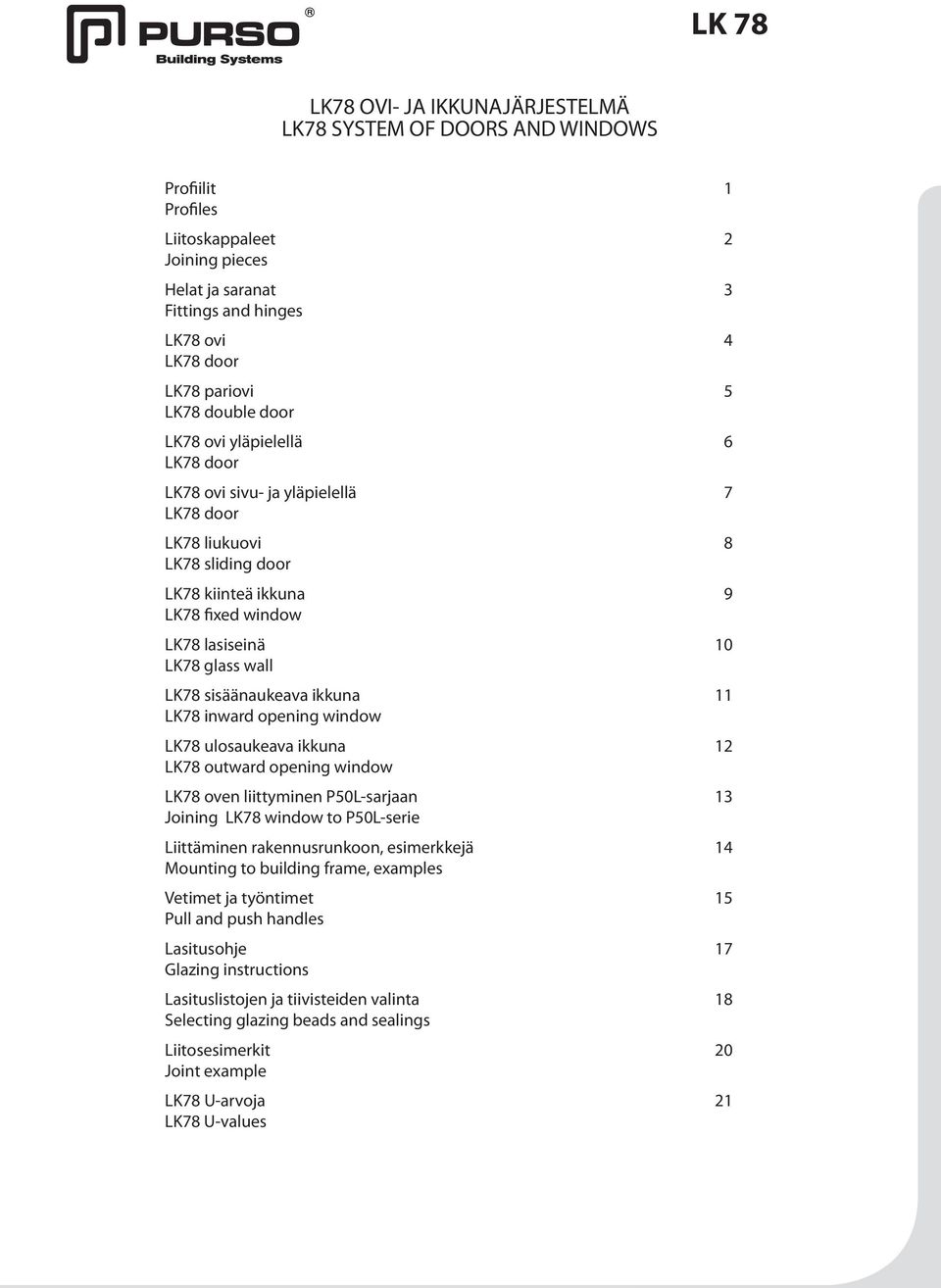

3 LK78 OVI- JA IKKUNAJÄRJESTELMÄ LK78 SYSTEM OF DOORS AND WINDOWS Profiilit 1 Profiles Liitoskappaleet 2 Joining pieces Helat ja saranat 3 Fittings and hinges LK78 ovi 4 LK78 door LK78 pariovi 5 LK78 double door LK78 ovi yläpielellä 6 LK78 door LK78 ovi sivu- ja yläpielellä 7 LK78 door LK78 liukuovi 8 LK78 sliding door LK78 kiinteä ikkuna 9 LK78 fixed window LK78 lasiseinä 10 LK78 glass wall LK78 sisäänaukeava ikkuna 11 LK78 inward opening window LK78 ulosaukeava ikkuna 12 LK78 outward opening window LK78 oven liittyminen P50L-sarjaan 13 Joining LK78 window to P50L-serie Liittäminen rakennusrunkoon, esimerkkejä 14 Mounting to building frame, examples Vetimet ja työntimet 15 Pull and push handles Lasitusohje 17 Glazing instructions Lasituslistojen ja tiivisteiden valinta 18 Selecting glazing beads and sealings Liitosesimerkit Joint example LK78 U-arvoja 21 LK78 U-values
4 1.1 OVIPROFIILIT DOOR PROFILES

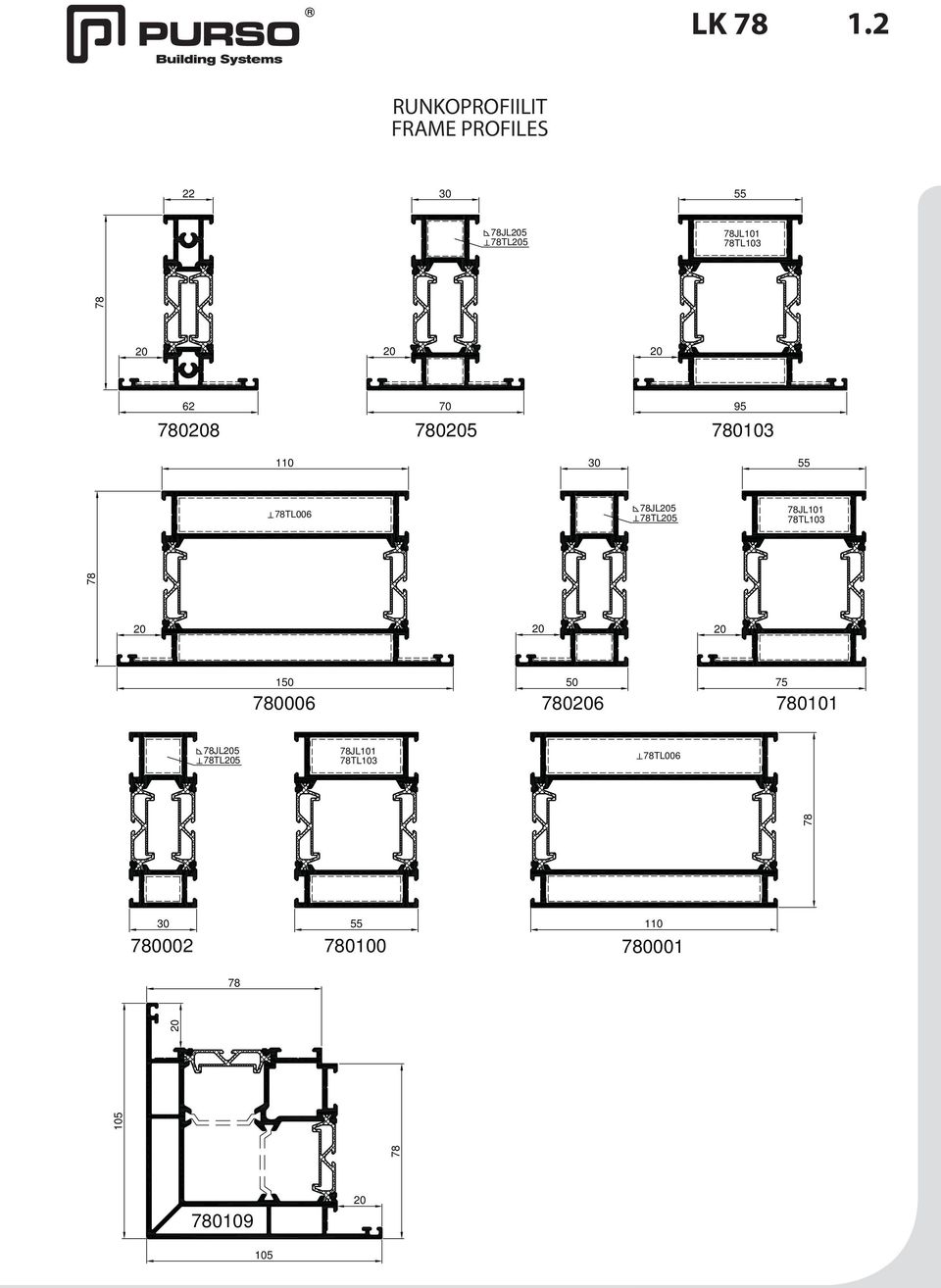

5 1.2 RUNKOPROFIILIT FRAME PROFILES JL5 78TL5 78JL101 78TL TL006 78JL5 78TL5 78JL101 78TL JL5 78TL5 78JL101 78TL103 78TL

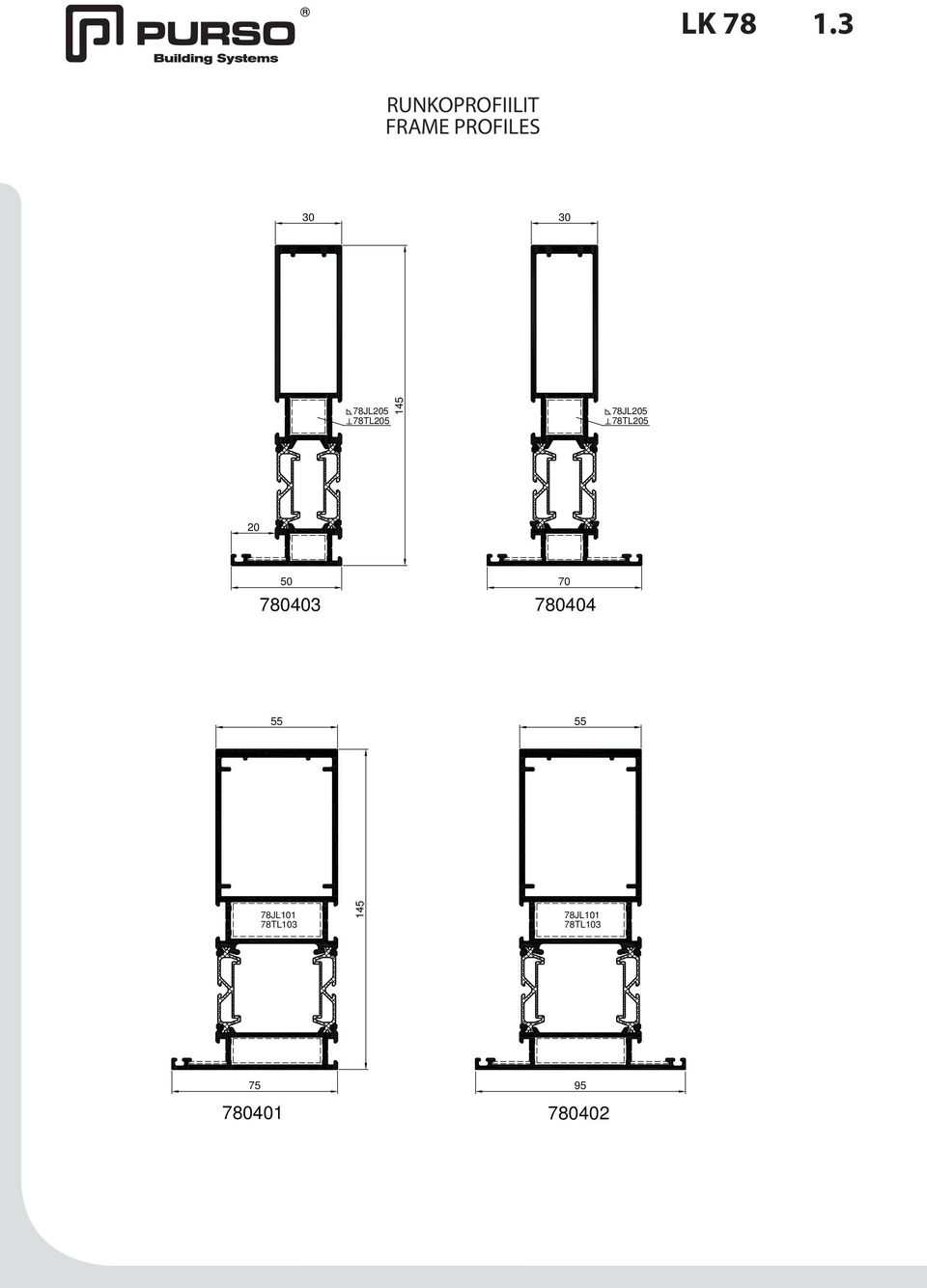

6 1.3 RUNKOPROFIILIT FRAME PROFILES JL5 78TL JL5 78TL JL101 78TL JL101 78TL

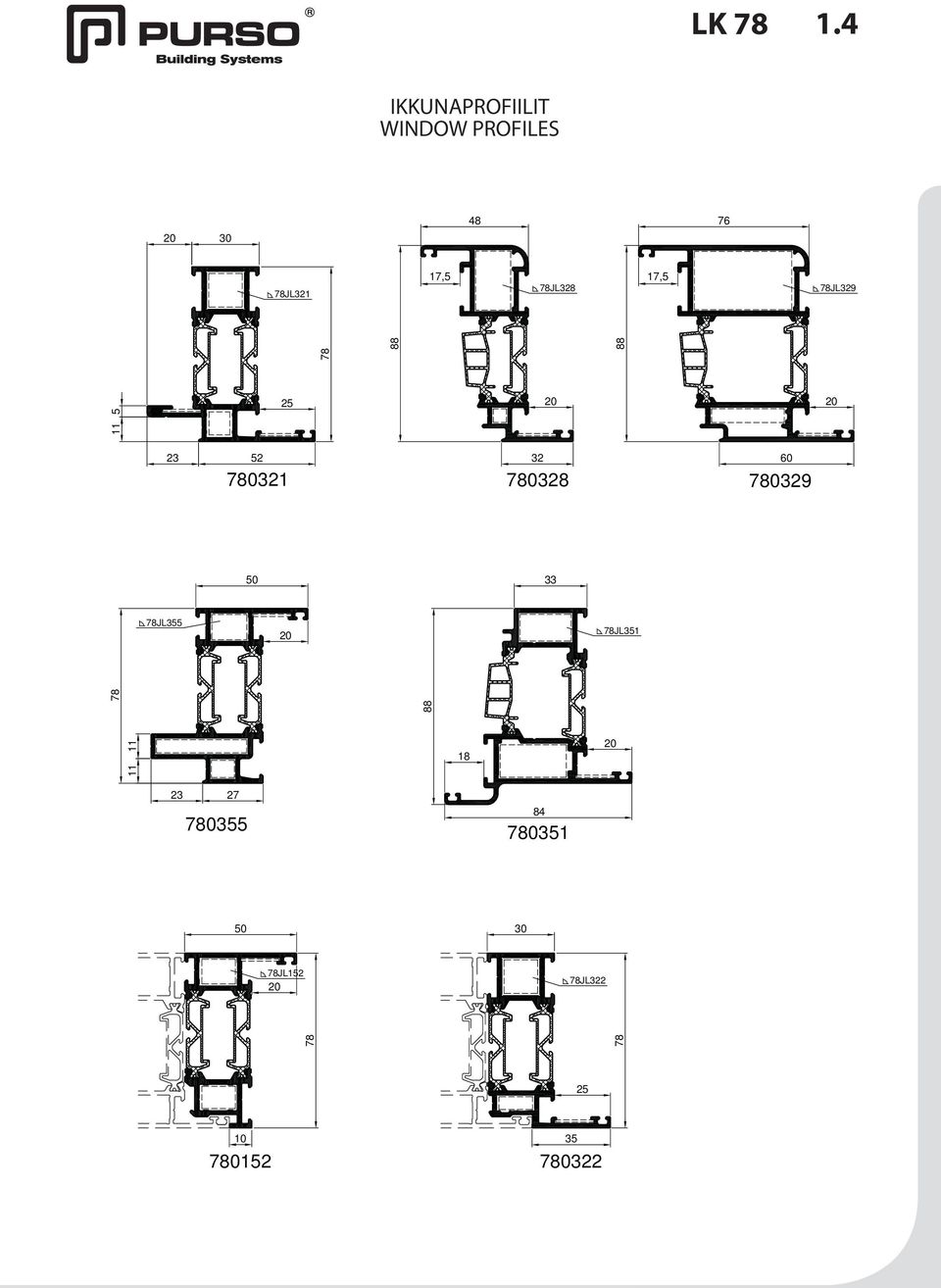

7 1.4 IKKUNAPROFIILIT WINDOW PROFILES JL321 17,5 78JL328 17,5 78JL JL355 78JL JL152 78JL

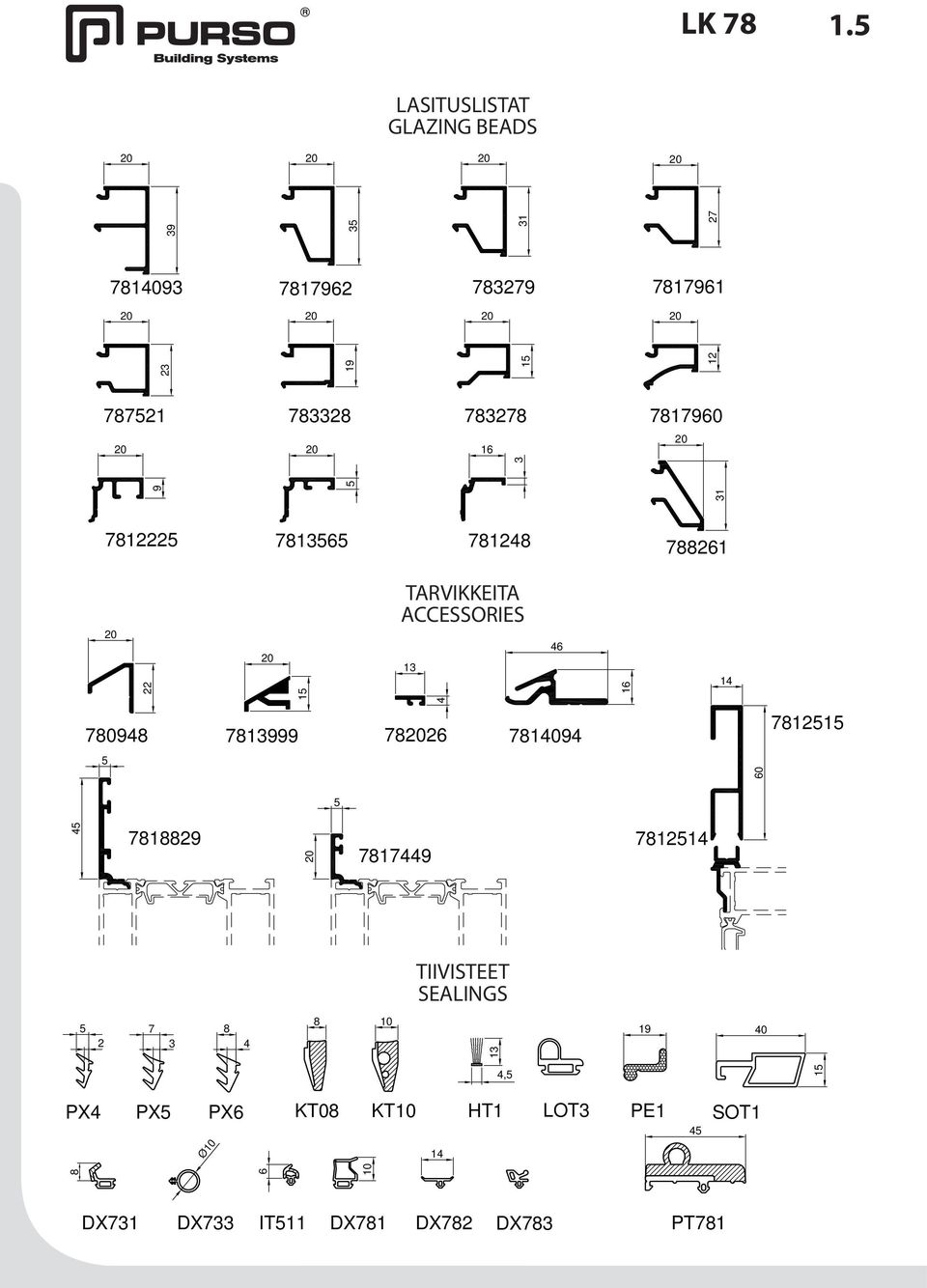

8 LASITUSLISTAT GLAZING BEADS 1.5 HT1 DX DX733 Ø SOT ,5 13 IT511 DX PT781 PE DX LOT3 DX KT08 KT10 PX4 PX5 5 PX TARVIKKEITA ACCESSORIES TIIVISTEET SEALINGS

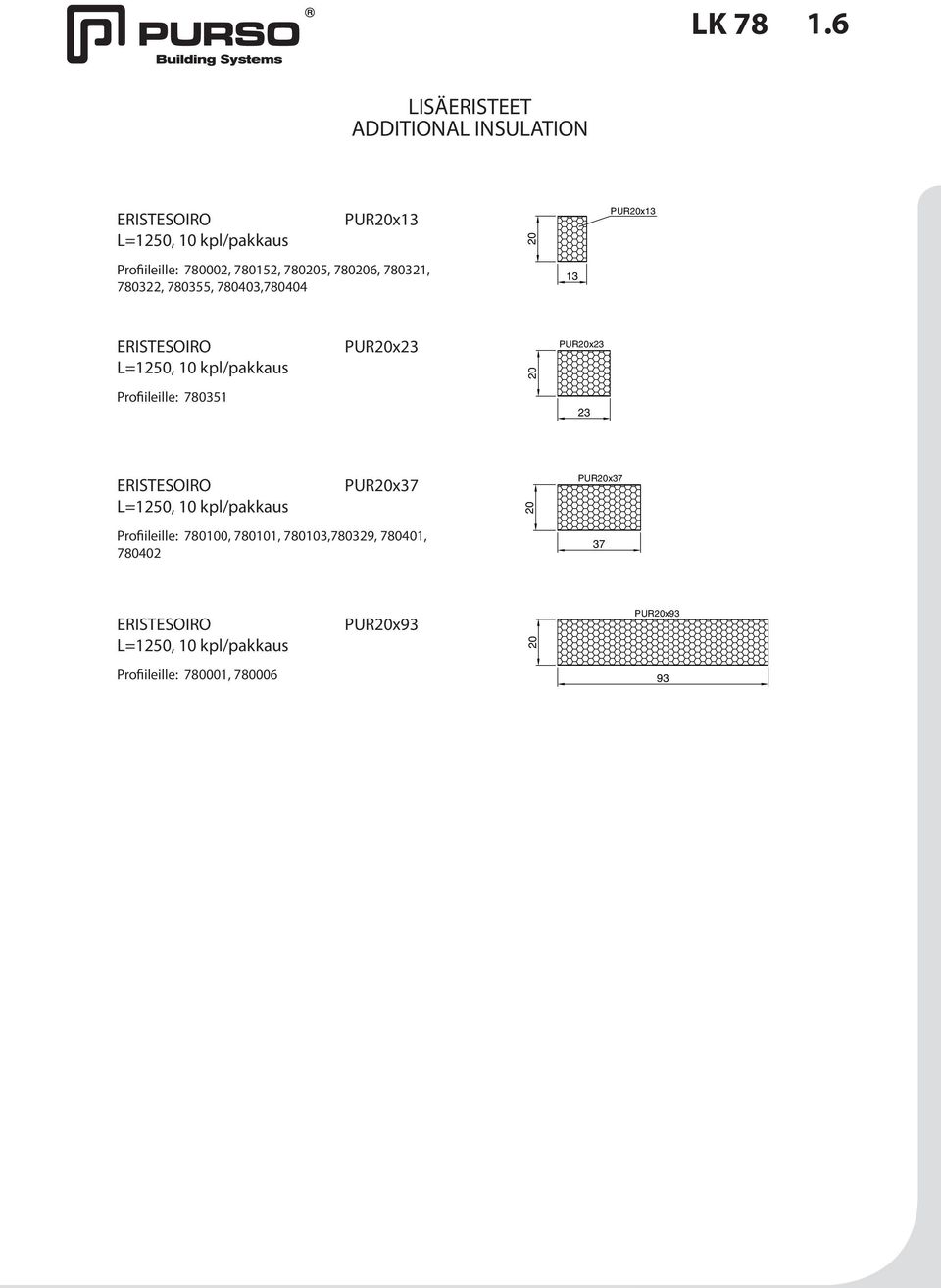

9 1.6 LISÄERISTEET ADDITIONAL INSULATION ERISTESOIRO L=1250, 10 kpl/pakkaus PURx13 PURx13 Profiileille: , , 7805, 7806, , , , , ERISTESOIRO L=1250, 10 kpl/pakkaus Profiileille: ERISTESOIRO L=1250, 10 kpl/pakkaus PURx23 PURx37 Profiileille: , , ,780329, , PURx23 23 PURx37 37 ERISTESOIRO L=1250, 10 kpl/pakkaus PURx93 PURx93 Profiileille: ,
10 2.1 LIITOSKAPPALEET JOINING PIECES Profiili Jiiriliitoskappale T-liitoskappale TL JL5 78TL TL JL101 78TL JL101 78TL JL101 78TL JL JL JL JL JL5 78TL JL5 78TL JL JL JL JL JL JL JL JL101 78TL JL101 78TL JL5 78TL JL5 78TL5
11 2.2 LIITOSKAPPALEET JOINING PIECES Liitoskappale Liitoskappale Liitoskappale 78JL JL230 78JL KVL 175 KVL 175 KVL JL130 Lukitus kulmapuristimella tai lukitustapein. Lukitus kulmapuristimella tai lukitustapein. Lukitus kulmapuristimella tai lukitustapein JL321 78JL KVL 175 KVL 175 KVL 175 Lukitus kulmapuristimella tai lukitustapein. Lukitus kulmapuristimella. Lukitus kulmapuristimella tai lukitustapein. 78JL JL322 78TL KVL KVL JL152 Lukitus kulmapuristimella tai lukitustapein. 78JL328 Lukitus kulmapuristimella tai lukitustapein. 78TL103 Pidätinruuvit ja lukitustapit tulevat T- liitospalojen mukana KVL KVL JL5 Lukitus kulmapuristimella tai lukitustapein JL329 Lukitus kulmapuristimella. 78TL006 Pidätinruuvit ja lukitustapit tulevat T- liitospalojen mukana KVL 175 KVL 175 Lukitus kulmapuristimella tai lukitustapein. Lukitus kulmapuristimella tai lukitustapein. Pidätinruuvit ja lukitustapit tulevat T- liitospalojen mukana

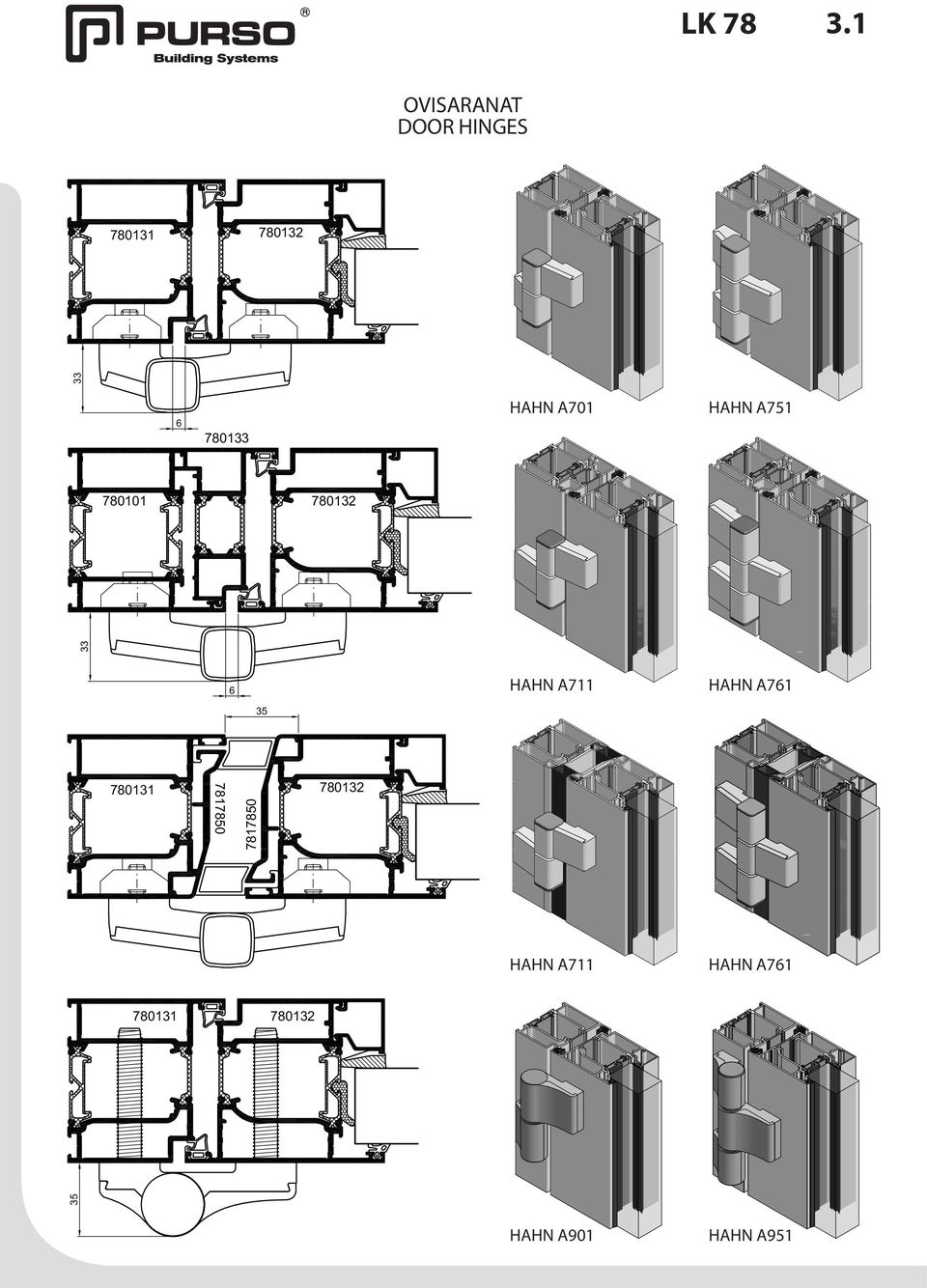

12 3.1 OVISARANAT DOOR HINGES HAHN A701 HAHN A751 HAHN A711 HAHN A761 HAHN A711 HAHN A761 HAHN A901 HAHN A951

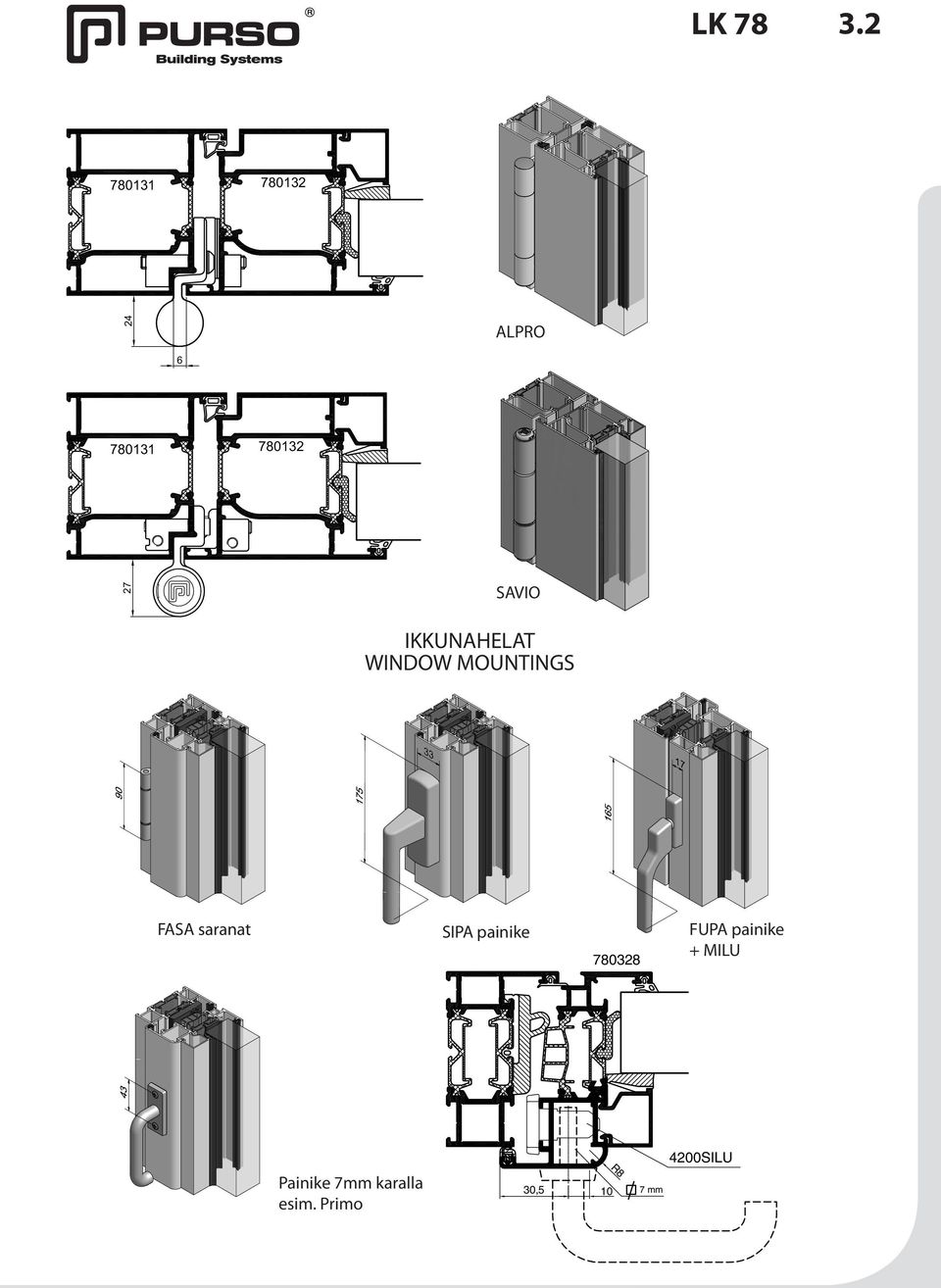

13 3.2 ALPRO SAVIO IKKUNAHELAT WINDOW MOUNTINGS FASA saranat SIPA painike FUPA painike + MILU Painike 7mm karalla esim. Primo R8 30, mm 40SILU
14 3.3 TARVIKKEITA ACCESSORIES PARIOVEN TII VIS TYS KAP PA LE Pareittain 78TK SUOJAHATTU 78SH LUKON KIINNITYSHELA 2 kpl/lukkorunko 73/10 M5 LUKON VASTALEVYN ALUS LE VY 78/ LUKON VASTALEVYN ALUS LE VY, SÄÄDETTÄVÄ 78/21 PIKASALVANHELA Karmi ja kynnys 73/30

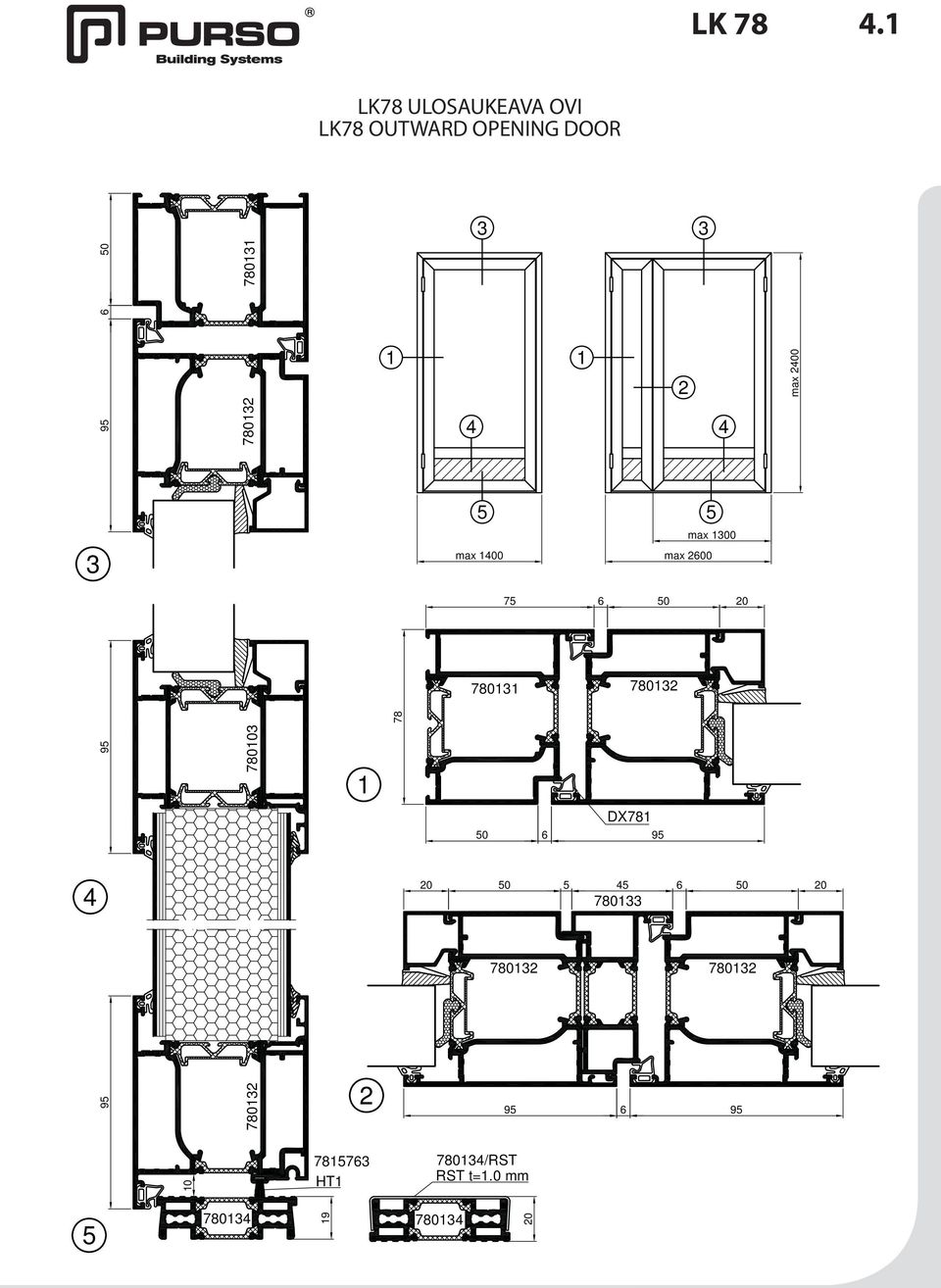

15 4.1 LK78 ULOSAUKEAVA OVI LK78 OUTWARD OPENING DOOR max max max 1300 max DX HT /RST RST t=1.0 mm
16 4.2 LK78 SISÄÄNAUKEAVA OVI LK78 INWARD OPENING DOOR max max max 1400 max HT /RST RST t=1.0 mm ,

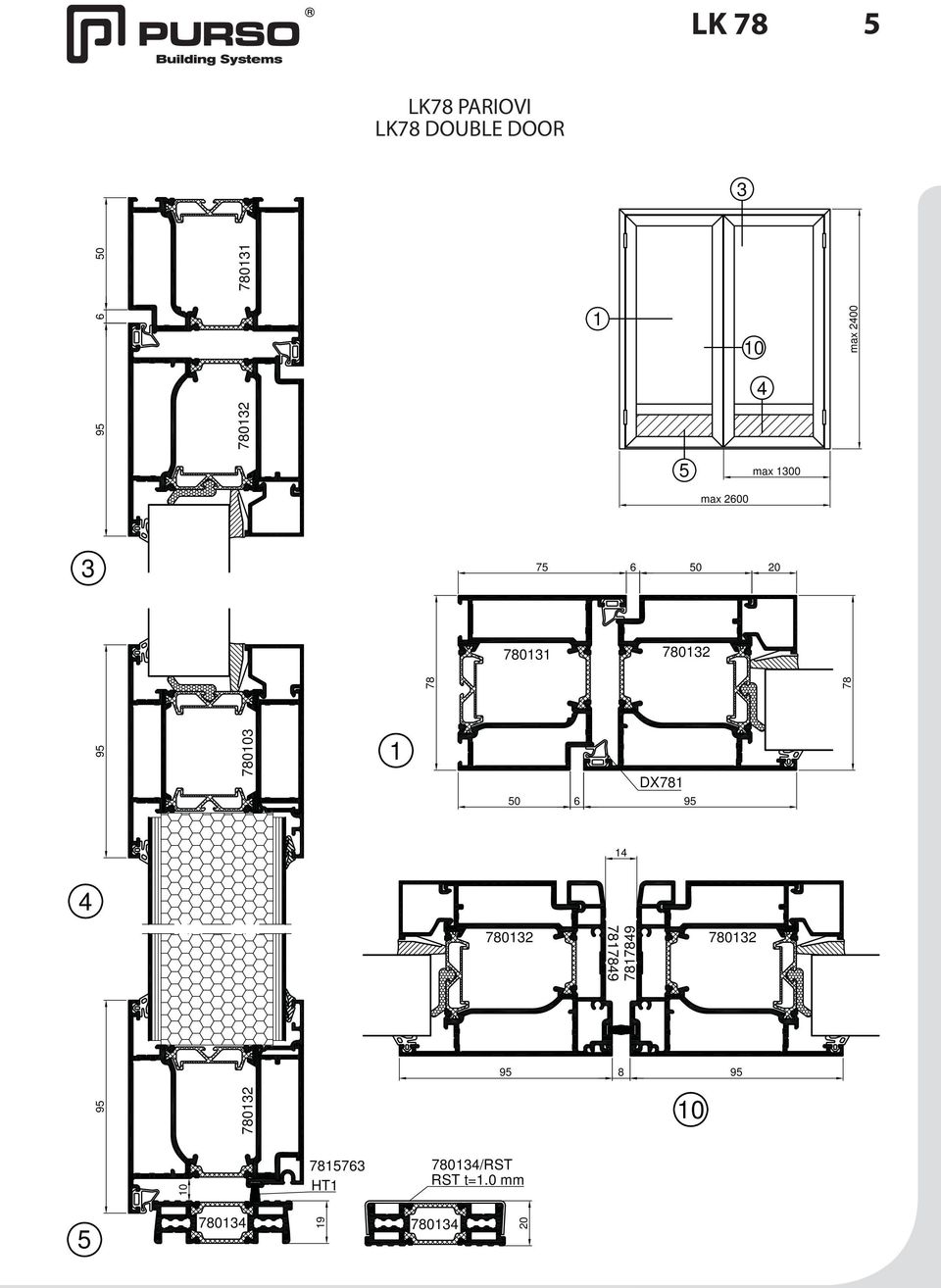

17 5 LK78 PARIOVI LK78 DOUBLE DOOR max max 1300 max DX HT /RST RST t=1.0 mm

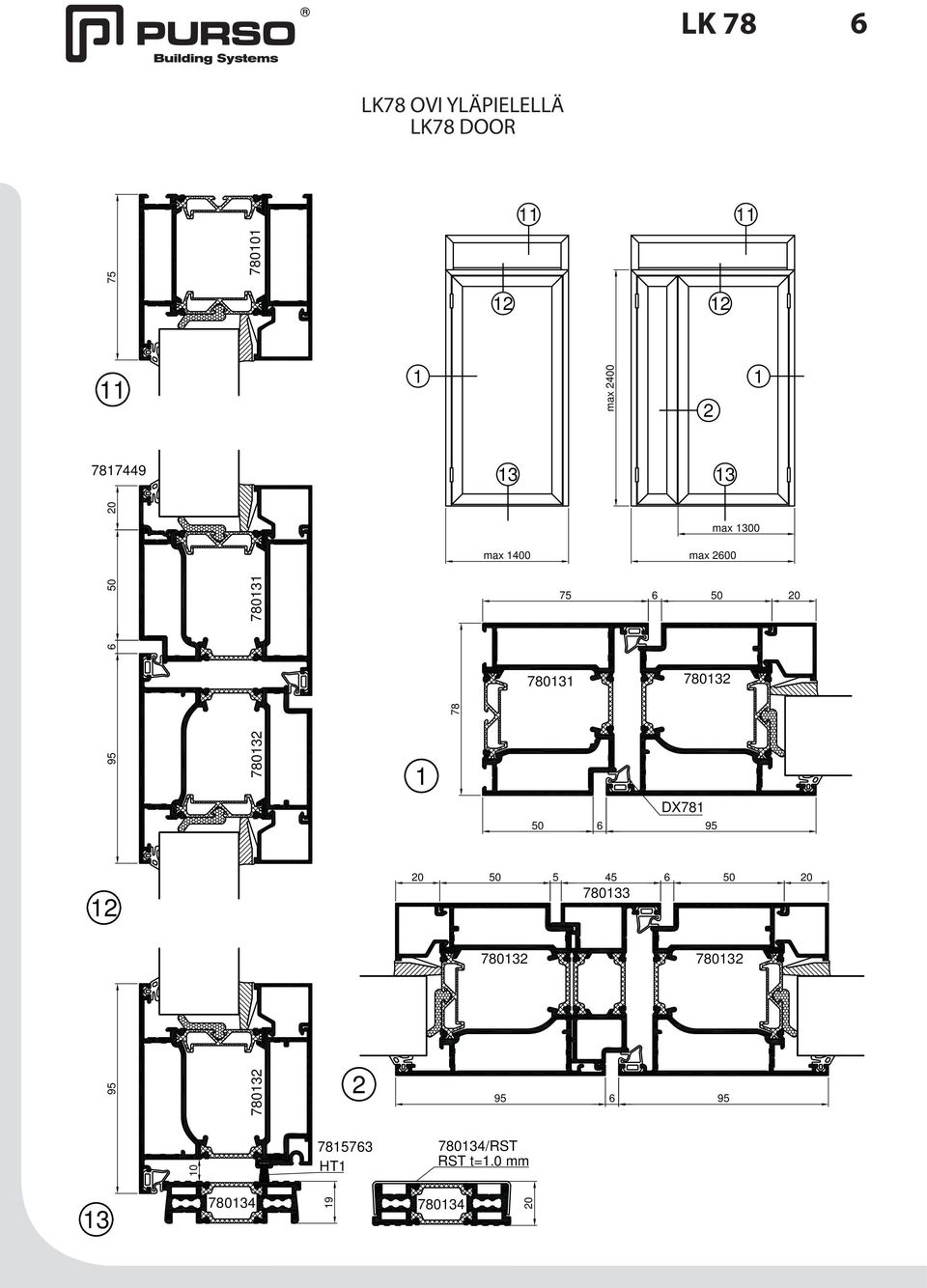

18 6 LK78 OVI YLÄPIELELLÄ LK78 DOOR max max 1400 max 1300 max DX HT /RST RST t=1.0 mm

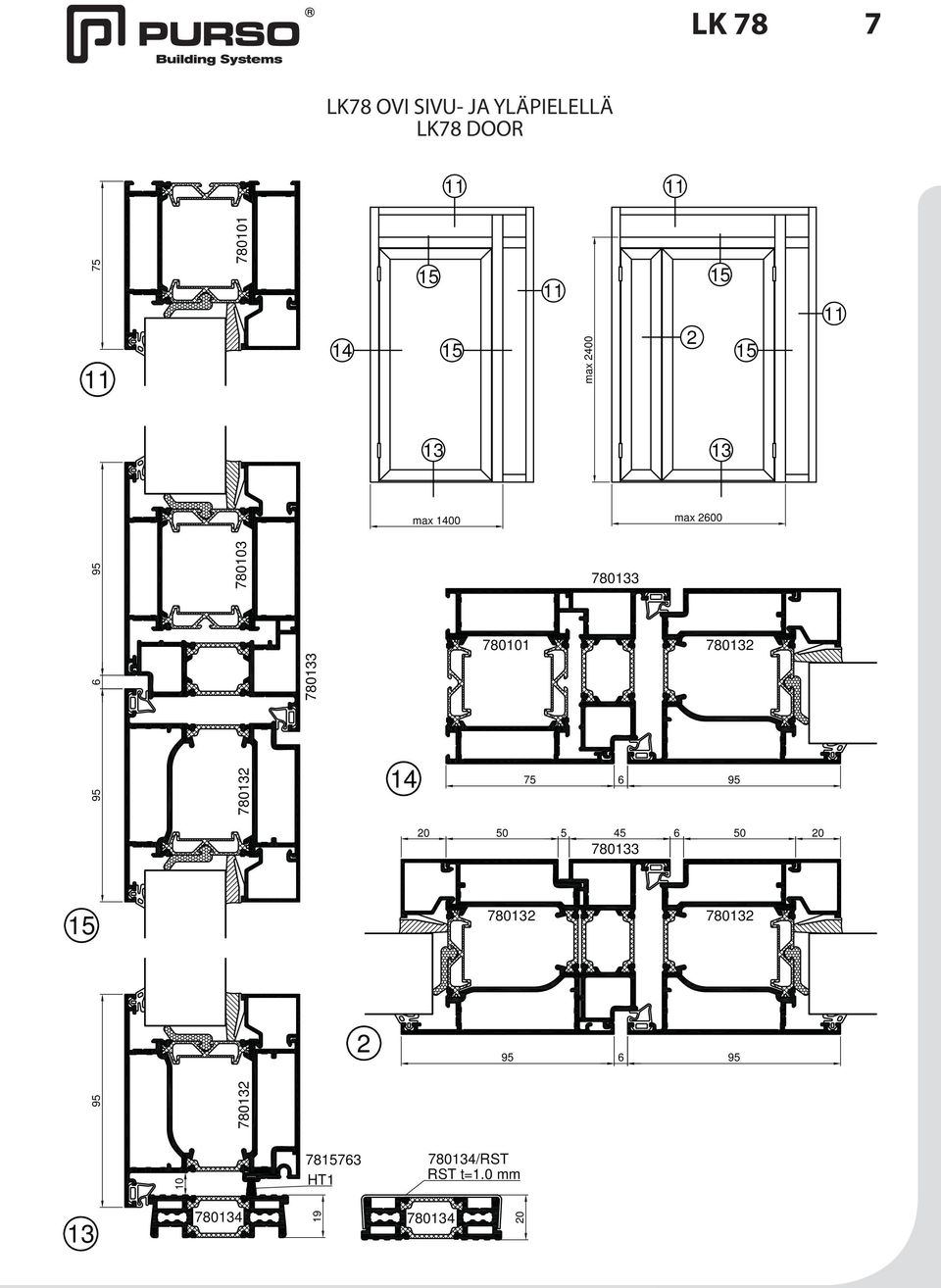

19 7 LK78 OVI SIVU- JA YLÄPIELELLÄ LK78 DOOR max max 1400 max HT /RST RST t=1.0 mm

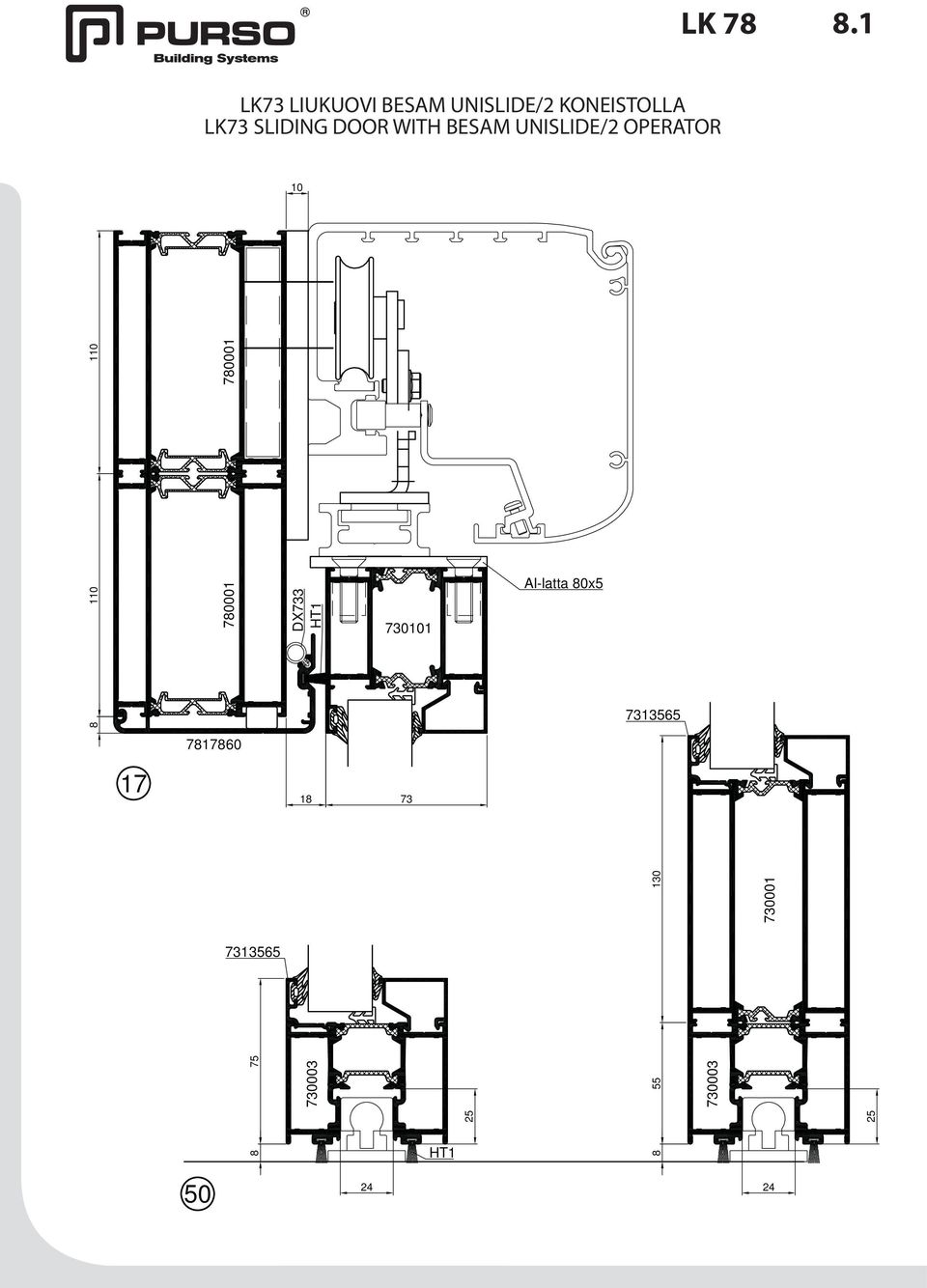

20 8.1 LK73 LIUKUOVI BESAM UNISLIDE/2 KONEISTOLLA LK73 SLIDING DOOR WITH BESAM UNISLIDE/2 OPERATOR DX733 HT Al-latta 80x HT
21 max LOT DX Vaahto PVC-lista 10x
22 9 LK78 KIINTEÄ IKKUNA LK78 FIXED WINDOW
23 10 LK78 LASISEINÄ LK78 GLASS WALL
24 11.1 LK78 SISÄÄNAUKEAVAT IKKUNAT LK78 INWARD OPENING WINDOWS SIVUSARANOITU Lasin paino 30 kg/m2 Puitteen Leveys FB Korkeus FH Helasarja Painike Saranat SIHE SIPA FASA SILU Vakio FASA SIHE + 40SIKU Ikkunan mittasuhde FB/FH < 1.5 Ikkunan enimmäispaino 100 kg SIPA FASA Puitteen korkeus FH (mm) SIHE SIHE + SILU SIKU Puitteen leveys FB (mm) 40 kg/m2 50 kg/m2 SIVU/ALASARANOITU Puitteen Ikkunan mittasuhde: FB/FH < 1.5, kun lasi 30 kg/m 2 FB/FH < 1.1, kun lasi kg/m 2 Ikkunan enimmäispaino 100 kg Leveys FB Korkeus FH Helasarja Painike Saranat SILM SIPA 40SILM Puitteen korkeus FH (mm) SILM Lasin paino 40 kg/m2 50 kg/m2 FB/FH < 1,1 FB/FH < 1, ALA- TAI YLÄSARANOITU Puitteen leveys FB (mm) Puitteen Leveys FB Korkeus FH Helasarja Painike Saranat SIHE SIPA FASA SILU Vakio FASA SIHE + 40SIKU Ikkunan enimmäispaino 100 kg SIPA FASA Puitteen korkeus FH (mm) SIHE+SIKU SIHE SILU Puitteen leveys FB (mm) 1600 Lasin paino 40 kg/m2 50 kg/m2
25 11.2 LK78 SISÄÄNAUKEAVAT IKKUNAT LK78 INWARD OPENING WINDOWS SIVUSARANOITU, PIILOSARANAT 00 Lasin paino 1800 Puitteen Ikkunan mittasuhde FB/FH < 1.2 Ikkunan enimmäispaino 80 kg Leveys FB Korkeus FH Helasarja Painike Saranat Puitteen korkeus FH (mm) SIHE SILU 40 kg/m 50 kg/m SIHE SIPA HAU_OV SILU Vakio HAU_OV Puitteen leveys FB (mm) ALASARANOITU, PIILOSARANAT Puitteen Ikkunan enimmäispaino 80 kg Puitteen korkeus FH (mm) SIHE SILU Lasin paino 50 kg/m2 Leveys FB Korkeus FH Helasarja Painike Saranat SIHE SIPA HAU_ ylä-ala Puitteen leveys FB (mm) SILU Vakio HAU_ ylä-ala
26 11.3 LK78 SISÄÄNAUKEAVA IKKUNA LK78 INWARD OPENING WINDOW / / / DX782 PT IT / / / / / / / /
27 11.4 LK78 SISÄÄNAUKEAVA IKKUNA P50L JULKISIVUSSA LK78 INWARD OPENING WINDOW IN P50L FASADE DX782 PT IT
28 12.1 LK78 ULOSAUKEAVAT IKKUNAT LK78 OUTWARD OPENING WINDOWS SIVUSARANOITU Lasin paino 40 kg/m2 Puitteen Ikkunan mittasuhde FB/FH < 1.5 Ikkunan enimmäispaino 100 kg Leveys FB Korkeus FH Helasarja Painike Saranat MILU 50 kg/m MILU FUPA FASA Puitteen korkeus FH (mm) Puitteen leveys FB (mm) ALA- TAI YLÄSARANOITU Ikkunan enimmäispaino 100 kg Puitteen Leveys FB Korkeus FH Helasarja Painike Saranat Puitteen korkeus FH (mm) MILU Lasin paino 50 kg/m MILU FUPA FASA Puitteen leveys FB (mm)
29 12.2 LK78 ULOSAUKEAVAT IKKUNAT LK78 OUTWARD OPENING WINDOWS SIVUSARANOITU, PIILOSARANAT 00 Lasin paino 1800 Puitteen Ikkunan mittasuhde FB/FH < 1.2 Ikkunan enimmäispaino 80 kg Leveys FB Korkeus FH Helasarja Painike Saranat MILU FUPA HAU_OV Puitteen korkeus FH (mm) MILU 40 kg/m2 50 kg/m Puitteen leveys FB (mm) ALASARANOITU, PIILOSARANAT Puitteen Ikkunan enimmäispaino 80 kg Leveys FB Korkeus FH Helasarja Painike Saranat Puitteen korkeus FH (mm) MILU Lasin paino 50 kg/m MILU FUPA HAU_ ylä-ala Puitteen leveys FB (mm)
30 12.3 LK78 ULOSAUKEAVA IKKUNA LK78 OUTWARD OPENING WINDOW / / DX783 PT781 IT / / / /
31 12.4 LK78 ULOSAUKEAVA IKKUNA IKKUNANAUHASSA LK78 OUTWARD OPENING WINDOW IN WINDOW STRIP DX783 PT781 IT / /75
32 12.5 LK78 ULOSAUKEAVA IKKUNA P50L JULKISIVUSSA LK78 OUTWARD OPENING WINDOW IN P50L FASADE IT DX783 PT
33 13 LK78 OVEN LIITTYMINEN P50L-SARJAAN JOINING LK73 DOOR TO P50L-SERIE ULOSPÄIN AUKENEVA OVI OUTWARD OPENING DOOR ULOSPÄIN AUKENEVA OVI OUTWARD OPENING DOOR SISÄÄNPÄIN AUKENEVA OVI INWARD OPENING DOOR
34 14 LIITTYMINEN RAKENNUSRUNKOON, ESIMERKKEJÄ MOUNTING TO BUILDING FRAME, EXAMPLES Kiinnitysruuvi Fixing screw Tiivistysmassa Sealing compound Kiinnitysruuvi Fixing screw Kiinnitysteräs Suspension rod PU-vaahto PU foam PU-vaahto PU foam 10- peitelista cover strip 10- peitelista cover strip Tiivistysmassa Sealing compound Kiinnitysruuvi Fixing screw Kiinnitysteräs Suspension rod Tiivistysmassa Sealing compound PU-vaahto PU foam 10- peitelista cover strip
35 15 VEDIN / TYÖNNIN YHDISTELMÄT PULL / PUSH HANDLES 48 P-876/707 vedinputki P-707 vetimen korva P-876/S päätytulppa TU 707 push handle tube P-707 push handle lug P-876/S end plug TU 707 TU 707 P-876/S P P P P-1292/938 P-938 vedinpalkki P-938 vetimen pääty P-1292 pull handle beam P-938 pull handle end P-1292 P P P-939/939 P-939 P-938 listavedin P-939/300 strip handle P-939/ P P-1292/938/939 vedinpalkki P-938 ja vetimen pääty P-1292 listavedin P-939/300 P-1292 pull handle beam P-938 and pull handle end P-1292 strip handle P-939/300 P-938 P-1292 KIINNITYSESIMERKKI MOUNTING EXAMPLE P-938 L - 1 P-939 P-1292 P-938 L
36 17.1 LASITUSOHJE Ennen lasittamista varmistetaan, että lasikyntteet, lasilistat ja lasit ovat puhtaat ja kuivat. Tiivisteiden katkaisussa on huomioitava kutistumisvara, joka on on n. 5 mm metriä koh den. Tii vis tei den nurkka- ja jatkoskohdat liimataan ja tiivistetään massalla. Toimittamiemme tiivisteiden ma te ri aa li on EPDM-kumia. Kyseiset tiivisteet kes tä vät erittäin hyvin läm pö ti lo jen vaih te lua, läm pöä ja van he ne mis ta. Tiivisteiden asennus suoritetaan seuraavasti: Ulkopuolen lasitustiiviste sovitetaan profiili uraan. Lasin ja lasituslistojen asennuksen jälkeen sovitetaan sisäpuolen jälkiasennustiiviste pai koil leen. Jälkiasennustiivisteen asennusta voidaan helpottaa käyttöön soveltuvalla liukastusaineella. Kiilaus Kiilauksen tehtävänä on tukea, keskittää ja kantaa lasi tai umpiolasi puitteessa tai karmissa tar koi te tul la tavalla ja varmistaa ikkunan tai oven pysyminen oikeassa muodossa. Kiilatyypit: kannatuskiilat, jotka siirtävät lasiruudun painon run koon tukikiilat, jotka varmistavat lasiruudun paikallaan pysymisen kuljetuskiilat, jotka pitävät lasiruudun oikealla paikalla ikkunaelementissä kuljetuksen aikana. Kannatuskiilat valmistetaan säätä ja lämpötilan vaihteluja kestävästä muovista, jonka kovuus on 70 o -90 o Shore A tai muusta vastaavasta materiaalista. Kannatuskiilojen pituus on mm ja le ve ys valitaan siten, että kiilat kantavat ja tukevat umpiolasia koko sen paksuudelta. Kannatuskiilojen pak suus on vä hin tään 5 mm. Tuki- ja kuljetuskiilat tulee olla paksuudeltaan joustavia ja ne eivät saa haitata kannatuskiilojen toi min taa. Tukikiilat estävät lasiruudun liikkumisen käytössä. Tuki- ja kuljetuskiilojen pituus on vä hin tään 100 mm ja leveys sama kuin kannatuskiiloilla. Kiilojen asennus Kannatus-, tuki- ja kuljetuskiilojen sijainti on esitetty alla olevissa kuvissa. Kiilat sijoitetaan mm:n etäi syy del le umpiolasin nurkista. Tehdaslasituksessa kannatuskiilojen paikat mer ki tään sel väs ti karmiin. KIILOJEN SIJOITUS KIINTEÄ IKKUNA SIVUSARANOITU IKKUNA SIVU-/ALASARANOITU IKKUNA KAN NA TUS KII LA TUKIKIILA KUL JE TUS KII LA
37 17.2 GLAZING INSTRUCTIONS Before commencing glazing, it must be ensured that glass rebates, glazing beads and glass panes are clean and dry. Glazing with profile sealing strip An allowance for shrinkage ( ca. 5 mm/m ) must be made when cutting lengths of profile sealing strips.joint are to be glued and sealed with sealing compound. The material of the sealing we provide is EPDM rubber. These profile strips are highly resistant to temperature changes, heat and ageing. Installion of strips is as follows: Exterior glazing strips are fitted into the profile groove. When the glass pane and glazing beads have been installed, retrofit strip is fitted. A silicone spray or equivalent may be used to facilitate the installation of the retrofit strip. Padding Padding is intended to support, centre and bear the glass pane or sealed glazing unit in the casement or frame as designed, and to ensure the permanence of the shape of a window or door. Pad types: bearing pads that transmit the weight on the pane to the frame lock pads that hold the pane in place transport pads that ensure that the glass pane remains on place in the window element during transport. Bearing pads are made of plastic ( 70 o to 90 o Shore A hardness ) or equivalent which is resistant to weather and changes in temperature. The pads are mm length and of an appropriate width to support the sealed glazing unit across its entire thickness. Bearing pads are to be at least 5 mm thick. Lock and transport pads are to be of appropriate thickness and must not obstruct functioning of bearing pads. The lock pads prevent the glass pane from moving in use. Lock and transport pads are at least 100 mm long and as wide as bearing pads. Installation of pads Positioning of bearing, lock and transport pads is shown in illustration. The pads are placed at a distance of 50 to 100 mm from the corners of sealed glazing units. In factory-glazing the positions of bearing pads are marked clearly on the frame. PAD POSITIONING FIXED WINDOW SIDE-HUNG WINDOW SIDE/BOTTOM HUNG WINDOW BEARING PAD LOCK PAD TRANSPORT PAD
38 18.1 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA SELECTING GLAZING BEADS AND SEALINGS Lasin paksuus Lasituslista Ulkopuolentiiviste Sisäpuolentiiviste DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX DX783 PX4 PX5 PX6
39 18.2 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA SELECTING GLAZING BEADS AND SEALINGS Lasin paksuus Lasituslista Ulkopuolentiiviste Sisäpuolentiiviste DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT DX783 KT08 KT10
40 JIIRI- JA T-LIITOS ESIMERKKI MITRE AND T-JOINT, EXAMPLE JIIRILIITOS PURISTAMALLA MITRE JOINT BY PRESSING Myös huullososa tiivistetään liimalla KVL175 Liima Liima T-LIITOS LUKITUSTAPEIN T-JOINT BY INSERT PENS Lukitustappi Insert pin Pidätinruuvi M6 A2 Locking screw Lukitustappi Insert pin - T-liitos tiivistetään elastisella tiivistysmassalla - The T-joint is sealed with an elastic sealing compound
41 LK78 SISÄÄNAUKEAVAN IKKUNAN (KOKO 1230x1480) U W -ARVOJA PURx Uf = 1.8 W/m²K Lasin U g -arvo (W/m 2 K) 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) Alumiini t=0.3 1,1 1,2 1,2 RST t=0.18 0,99 1,1 1,1 TPS 0,93 1,0 1,1 Lasin U g -arvo (W/m 2 K) 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) 48 Alumiini 0.3 1,1 1,2 1,3 RST ,0 1,1 1,2 TPS 0,97 1,0 1, Uf = 1.9 W/m²K Lasin U g -arvo (W/m 2 K) PURx13 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) PURx37 48 Alumiini 0.3 1,1 1,1 1,2 RST ,96 1,0 1,1 TPS 0,90 0,97 1, Uf = 1.4 W/m²K Lasin U g -arvo (W/m 2 K) 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) 48 Alumiini 0.3 1,2 1,3 1,4 RST ,1 1,2 1,3 TPS 1,1 1,1 1, Uf = 1.9 W/m²K 1 Karmirakenteen lämmönläpäisykerroin U f ja lisäkonduktanssi ψ g on määritetty standardin SFS-EN ISO :03 mukaan
42 21.2 LK78 KIINTEÄN IKKUNAN (KOKO 1230x1480) U W -ARVOJA PURx Uf=1.4 W/m Lasin U g -arvo (W/m 2 K) 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) Alumiini t=0.3 0,93 1,0 1,1 RST t=0.18 0,82 0,91 0,99 TPS 0,75 0,83 0, Uf=1.7 W/m²K Lasin U g -arvo (W/m 2 K) 0,5 0,6 0,7 Eristyslasin välilista Ikkunan U w -arvo (w/m 2 K) Alumiini t=0.3 0,96 1,0 1,1 RST t=0.18 0,86 0,94 1,0 TPS 0,79 0,87 0,96 PURx Uf = 1.4 W/m²K Uf = 1.6 W/m²K PURx37 48 Uf = 1.2 W/m²K 95 Uf = 1.7 W/m²K 95 Karmirakenteen lämmönläpäisykerroin U f ja lisäkonduktanssi ψ g on määritetty standardin SFS-EN ISO :03 mukaan
43 Teknisiä tietoja Profiilit Tiivisteet alumiiniseos yleensä EN-AW 6063 T5, R p0,2 min = 130 N/mm2 R m min = 175 N/mm2 E = N/mm 2 alumiinirakenteiden suunnittelussa on otettava huomioon lämpötilan muutoksista aiheutuvat siirtymät alumiinin lämpölaajenemiskerroin on 24x10-6 /K profiilien muototoleranssit EN tai EN 1-2 mukaan seos soveltuu erinomaisesti anodisoitavaksi toimituspituus on normaalisti 6,6 m, muut mitat erikoistilauksesta lämpökatkon materiaali on polyamidi, joka kestää anodisoinnin ja maalauksen materiaali EPDM-kumi väri musta Profiilien pintakäsittely Anodisointi Anodisointi on sähkökemiallinen menetelmä, jolla kasvatetaan alumiinin luonnollisen oksidikerroksen paksuutta. Anodisointi muo dos taa kovan, me kaa nis ta kulutusta kes tä vän pinnan, jolla on erinomainen säänkesto. Jauhemaalaus Jauhemaalauksessa profiilin pintaan ruiskutetaan pulveri, joka sulatetaan uunissa kestäväksi ja ta sai sek si pinnaksi. Ennen maalausta profiileille tehdään esikäsittely, jolla var mis te taan maalin py sy vyys. Normaalisti käytetään RAL-värikartan sävyjä, mutta muutkin sävyt ovat mahdollisia. Jatkuvan tuotekehityksen vuoksi kaikki oikeudet muutoksiin pidätetään.
44 Valmistus, myynti ja neuvonta Purso Oy Alumiinitie 1, FI-370 Siuro, Finland Tel +358 (0) , fax +358 (0) Pidätämme oikeuden muutoksiin ilman erillistä ilmoitusta. Copyright Purso Oy 13 10/13
