1 SAPA JULKISIVU 41/41 SX Monipuolinen järjestelmä kaiken tyyppisille julkisivuille

2 Sapa Julkisivu 41/41 SX Sapa 41 SX/41 ovat helppoja asentaa ja tarjoavat runsaasti vapautta suunnitteluun ja eri toimintoihin. Julkisivu voidaan pystyttää curtain wall -julkisivuna, julkisivuksi välipohjien väliin tai eristämättömänä kylmänä julkisivuna. 41 SX:ssä on lasikynte, joka sopii maks. 6 mm:n 3k-eristyslaseille. 41:ssä on lasikynte, joka sopii maks. 48 mm:n 2k- tai 3k-eristyslaseille. Järjestelmässä on kenttätuuletus/vedenpoisto, ts. jokaisessa lasiaukossa ja umpiosassa on erillinen tuuletus ja vedenpoisto, mikä varmistaa kuivan ja lämpimän julkisivuratkaisun. Järjestelmässä on kaksivaiheinen tiivistys, jossa ulkopuolen tiivistenauha toimii sadetakkina ja sisäpuolen tiivistenauha muodostaa päätiivisteen (ilma/vesi). 41-julkisivua on kahta rakennetta, eristetty ja SX lisäeristetty. Erittäin joustava julkisivujärjestelmä kaksivaiheisella tiivistyksellä. Ulkopuoliset pintalistat ja sisäpuoliset runkoprofiilit antavat paljon valinnan vapautta. Julkisivujärjestelmä 41 SX, jossa pystysuunnassa pintalista Expressive 4269 ja vaakasuunnassa 68823, anodisoitu "rosteri look 2

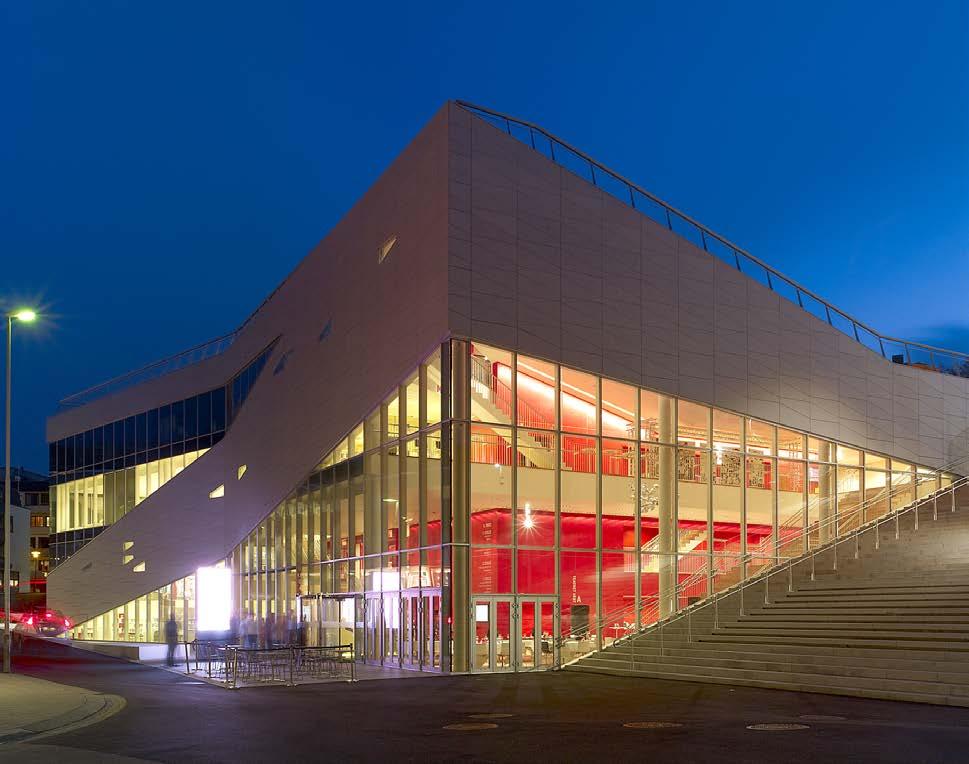

3 SAPA JULKISIVUT 41, 2k-eristyslasi 41, 3k-eristyslasi Järjestelmä on joustava ja se on helppo integroida ovijärjestelmiimme, ikkunajärjestelmiimme, aurinkosuojiin ja aurinkokennoihin. Meillä on myös laaja valikoima sisä- 41 SX, 3k-eristyslasi 41, yksinkertainen lasi, ilman eristystä sisäpuolisiin ratkaisuihin puolisia runkoprofiileja ja ulkopuolisia pintalistoja, jotka antavat paljon vapauttaa suunnittelussa. Sapa 41 SX Sarpsborgin Tiede- ja innovaatiokeskuksessa, Norjassa. 3

4 Julkisivujärjestelmä 41 SX profiilit ja runkoprofiilit Fasad 41 SX 41 SX, suorakaiteen muotoinen runkoprofiili Fasad 41 SX 41 SX, jakoprofiili Fasad 41 SX 41 SX, T-muotoinen runkoprofiili Fasad 41 SX 41 SX, I-muotoinen runkoprofiili Ikkunat/Ovet julkisivujärjestelmässä 41 SX 37, Ikkuna 1086 SX julkisivussa Ulosavautuva ikkuna 1074 julkisivussa Julkisivuikkuna 4074 julkisivussa 89 1 Ovi 86 SX julkisivussa 4

5 Julkisivujärjestelmä 41 profiilit ja runkoprofiilit , Fasad 41 41, Fasad 41 suorakaiteen muotoinen jakoprofiili runkoprofiili 41, Fasad 41 41, Fasad 41 T-muotoinen runkoprofiili I-muotoinen runkoprofiili Ikkunat/Ovet julkisivujärjestelmässä Sisäänavautuva ikkuna 1074 julkisivussa Ulosavautuva ikkuna 1074 julkisivussa Julkisivuikkuna 4074 julkisivussa 89 Ovi 74 julkisivussa 1

6 Sapa Julkisivujärjestelmä 41, 2k-eristyslasi Lasi, U g W/m 2 K (keskipiste). Välilista lämpöreuna. Profiiliosuus 1,0 1,1 1,2 1,3 1,4 1, 1,6 % 1,1 1,2 1,3 1,4 1, 1,6 1,7 10 % 1,2 1,3 1,4 1, 1,6 1,7 1,8 1 % 1,4 1, 1,6 1,6 1,7 1,8 1,9 Sapa Julkisivujärjestelmä 41, 3k-eristyslasi Lasi, U g W/m 2 K (keskikohta). Välilista lämpöreuna. Profiiliosuus 0, 0,6 0,7 0,8 0,9 1,0 % 0,60 0,70 0,79 0,89 0,98 1,1 10 % 0,73 0,82 0,91 1,0 1,1 1,2 1 % 0,8 0,94 1,0 1,1 1,2 1,3 Sapa Julkisivujärjestelmä 41 SX, 3k-eristyslasi Lasi, U g W/m 2 K (keskikohta). Välilista lämpöreuna. Profiiliosuus 0, 0,6 0,7 0,8 0,9 1,0 % 0,9 0,68 0,78 0,87 0,97 1,1 10 % 0,69 0,78 0,87 0,96 1,0 1,1 1 % 0,79 0,88 0,96 1,0 1,1 1,2 41 SX 41 Lasituspaksuus yksinkertainen lasi 4-10 mm eristyslasi 33-6 mm eristyslasi mm Runkoprofiilit Suorakaide-, I- ja T-profiilit. Pintalistat Add, Expressive ja Optima (vain pystysuuntaan) Ikkunajärjestelmät 1074 sisään- ja ulosav. 1086/1086 SX sisäänav julkisivuikkuna ulosav. Ovijärjestelmä 74, 86/86 SX Liukuovijärjestelmä, 74 Aurinkosuoja 4, Add kiinnitysprofiili Aurinkoenergia Sapa Solar BIPV Paloluokitus, luokka Sateenpitävyys, R7 EN 1214:n mukaan luokka Ilmanläpäisevyys, luokka A4 EN 1212:n mukaan Samaa runkoprofiilia ja pintalistaa voidaan käyttää sekä pysty- että vaakasuunnassa, jolloin materiaali hyödynnetään paremmin. Lasitus tehdään ulkopuolelta. Helppo asennus helpottaa rakentamista. Profiiliosuus %: Profiiliosuus 10 %: Profiiliosuus 1 %: Lasikoot noin x3000 Lasikoot noin 1100x10 Lasikoot noin 800x800 Kohde: Plassen Kulturhus Kaupunki: Molde Arkkitehti: 3XN, Kööpenhamina Julkisivut: 41 Lasirakenne: Sapa 3074 A60 Ovet: Sapa, 74 Ikkunat: Sapa 1074 Lasikatto: Sapa Pintakäsittely: Luonnonanodisointi 6

7 7

8 41 SX, seinä Curtain Wall 41 julkisivu välipohjien välissä 8

9 41, kylmä julkisivu 41, kylmä julkisivu sisäänavautuvalla ikkunalla , kylmä julkisivu 41, kylmä julkisivu sisäänavautuvalla ikkunalla

10 Liittymien periaatedetaljit julkisivujärjestelmässä 41 Projektiratkaisu: Sapa 41 nurkassa porrastettu lasi 10

11 Fasetoinnit periaatedetaljit julkisivujärjestelmässä , 4 67, 11

12 SAPA JULKISIVU 41/41 SX Monipuolinen järjestelmä kaiken tyyppisille julkisivuille Järjestelmätoimittaja Valmistajat Pidätämme oikeuden tuotevalikoima- ja mallimuutoksiin ilman ennakkoilmoitusta. Emme vastaa mahdollisista paino- ja kirjoitusvirheistä. Sapa Buidling Systems lokakuu 16. SAPA BUILDING SYSTEMS Sinikalliontie 18 A, Espoo P F system.fi@sapagroup.com
