1 Huippuluokan energiatehokkuutta Innovatiiviset alumiiniratkaisut energiatehokkaaseen rakentamiseen

2 Lämmöneristävyyttä vaativissakin olosuhteissa ECO-tuotevalikoima LK75 ECO -ikkunat LK90 ECO -ikkunat LK100 ECO -liukuovet 2

3 Purso Pohjoismaista taidokkuutta julkisivuihin, oviin ja ikkunoihin Purson ECO-malliston ikkunat ja liukuovet edustavat huipputason pohjoismaalaista rakennusosaamista, jossa on huomioitu arkkitehtoniset tarpeet perinteitä ja innovaatioita yhdistäen. Purso suunnittelee ja valmistaa laadukkaasti toteutetut alumiiniset julkisivu-, ovi- ja ikkunaratkaisut suomalaisella ammattitaidolla. Purson rakennusjärjestelmäyksikkö toimii asiakkaan tuotekehityksen kumppanina niin arkkitehdin, rakennusliikkeen kuin valmistajankin tarpeisiin. LK75 ECO ikkunajärjestelmä Tekniset tiedot LK90 ECO ikkunajärjestelmä Tekniset tiedot LK75 ECO ja LK90 ECO Ikkunoiden ja ovien avautumissuunnat LK100 ECO liukuovijärjestelmä Tekniset tiedot 24 U-arvot ja avautumistyypit 25 Varusteet ja toiminnallisuus 26 Alumiini Energiatehokasta ja 100 % kierrätettävää Alumiini on 100 % kierrätettävää ja helppohoitoista materiaalia. Kestävä alumiini yhdistettynä tehokkaaseen lämmöneristeeseen takaa käyttöä kestävän pinnan ja erinomaisen lämmöneristävyyden. Alumiini on myös erittäin kevyttä ja lujaa. Sillä on lisäksi erinomainen korroosionkestävyys. Alumiinista valmistetut rakenteet ovat pitkäikäisiä, sillä kosteus, aurinko tai sään vaihtelut eivät pääse vaikuttamaan niihin. Purso Greenline -tuotelinja mahdollistaa tuotteiden valmistamisen täysin kierrätetystä materiaalista. Kierrätys säästää luontoa ja kuluttaa vain 5 % niin sanotun primäärialumiinin tuottamiseen käytettävästä energiamäärästä. Huippuluokan energiatehokkuutta 3

4 4

5 Lämpöä pakkasiin, viileyttä helteisiin Tilaa valolle Purson rakennusjärjestelmien ECO-malliston ikkunat ja liukuovet päästävät valon sisään ja antavat tilaa uusille näkökulmille. Ensiluokkainen ECO-järjestelmä tarjoaa laajat ja monipuoliset suunnittelumahdollisuudet arkkitehdeille, suunnittelijoille, rakentajille ja kuluttajille. Viimeisintä teknologiaa edustavat ECO-ikkunat ja -nostoliukuovet luovat kehykset, joiden sisällä arki ja juhla soljuvat rennosti ja vapautuneesti. ECO-tuotteet sointuvat rakennuksen ilmeeseen saumattomasti. Äänieristys ja lämmöneristävyys huipussaan ECO-tuotteet soveltuvat erinomaisesti myös kaupunkirakentamiseen: paksun lasipaketin (vahvuus jopa 78 mm) ansiosta äänet jäävät ulkopuolelle urbaanissakin ympäristössä. Miksi tyytyä hyvään, kun voi tavoitella täydellistä? Purson ECO-mallisto antaa laadulle uudet, kodikkaat näkymät. ECO-ikkunat ja -liukuovet auttavat tuomaan sopivan lämmön joka vuodenaikaan äänieristetyssä ympäristössä. ECO-tuotteiden lämmöneristävyys on omaa luokkaansa. Tehokas energiansäästö perustuu polyuretaanin lämmönjohtavuuteen (ks. taulukko sivulta 7), joka on muita eristysmateriaaleja parempi. Polyuretaanilla on lisäksi hyvä ilman- ja kosteudenpitävyys sekä mekaaninen kestävyys. Se ei ime kosteutta ilmasta, eikä kuljeta sisällään kapillaarikosteutta. Ekologisuuteen ja hiilijalanjälkeen kiinnitetään tulevaisuudessa entistä enemmän huomiota, ja hiilidioksidipäästöjen pienentäminen onnistuu parantamalla rakennuksen energiatehokkuutta. Alumiinin tavoin myös polyuretaani on kierrätettävää. Huippuluokan energiatehokkuutta 5

6 Tunnelman tiivistäjät Kehittynyt tekniikka ja monipuoliset käyttötavat antavat tilaa arkkitehdin visiolle ja tunnelman rakentamiselle. Tuotteiden muotoilu vahvistaa rakennuksen persoonallista ilmettä kohteen vaatimusten mukaan. Alumiiniset profiilijärjestelmät säilyttävät edustavan ulkonäkönsä vuosikymmeniä: ECO-tuotteiden jykevällä, tiiviillä rakenteella ja Purson lähes 60 vuoden alumiiniosaamisella on vankkaa painoarvoa. Pitkää ikää suomalaisella ammattitaidolla Purson aikaa, käyttöä ja katsetta kestävät ECO-tuotteet ovat pitkäikäinen, ekologinen ja kustannustehokas vaihtoehto. Purso tarjoaa suomalaisella ammattitaidolla suunnitellut, laadukkaat ratkaisut, jotka takaavat näyttävän ulkoasun ja asiakkaan haluaman toiminnallisuuden ikkunoihin ja oviin. ECO-tuotteet edustavatkin kestävää kehitystä parhaimmillaan kodikkuutta unohtamatta. 6

7 -ikkunoissa ja ovissa on lämpösydän. Alumiini Polyuretaani Polyamidi Alumiini Polyuretaanin lämmöneristyskyky huippuluokkaa ECO-tuotteiden tehokas energiansäästö perustuu ensiluokkaiseen lämmöneristävyyteen. Innovatiivisen teknologian ansiosta kylmä ei pääse sisätiloihin. Lämmöneristävyys pohjautuu polyuretaanin muita eristysmateriaaleja pienempään lämmönjohtavuuteen. Polyuretaanilla on myös hyvä ilman- ja kosteudenpitävyys. Lämmönjohtavuusarvoja Polyuretaani 0,051 W/mK PVC 0,17 W/mK Puu (mänty) 0,11 W/mK Kivivilla 0,06 W/mK Nailon 0,3 W/mK Huippuluokan energiatehokkuutta 7

8 Lapsiturvallinen ikkuna lukittuu tuuletusasentoon ECO-ikkunoihin on saatavilla lukittava painike, jonka avulla ikkunaa voidaan raottaa tuuletusta varten. ECO-ikkunoiden helppokäyttöinen lapsilukko lisää turvallisuutta. Lukko varmistaa, ettei ikkuna aukea kokonaan ilman avainta. 8

9 Huippuluokan energiatehokkuutta 9

10 10 Fazerin vierailukeskuksen julkisivu on rakennettu Purson LK90 ECO -ikkunajärjestelmällä.

11 LK75 ECO -ikkunajärjestelmä LK75 ECO Energiatehokas ikkuna tulevaisuuteen Kestävää laatua vaikeisiinkin olosuhteisiin Pohjois-Euroopan vaativissakin olosuhteissa järkähtämättömät LK75 ECO -ikkunat tarjoavat ensiluokkaista toiminnallisuutta ja energiatehokkuutta. Korkealuokkaiset ja toimintavarmat ECO-ikkunajärjestelmät säilyttävät edustavan ulkonäkönsä vuosikymmeniä. LK75 ECO -ikkunat on valmistettu laadukkaasta alumiinista vankalla ammattitaidolla. Purso käyttää ECO-sarjan tuotteissa korkealaatuisia Siegenia-heloja. Käyttökohteita: Kiinteät ikkunat Sisäänpäin avautuvat ikkunat Ranskalaisen parvekkeen ikkunaovet Välikarmiton pari-ikkuna Liukuikkunat Huippuluokan energiatehokkuutta 11

12 LK75 ECO Tekniset tiedot Avattavan ikkunan U-arvo jopa 0,71 W/m 2 K Kiinteän ikkunan U-arvo jopa 0,71 W/m 2 K Eristyslasipaketin tai umpiosan vahvuus avattavassa ikkunassa mm Eristyslasipaketin tai umpiosan vahvuus kiinteässä ikkunassa mm Karmisyvyys 75 mm Sisä- ja ulkopuoli voidaan tehdä erivärisiksi Piilosaranat Avautumistyypit sisäänpäin avautuvat ikkunat; Kippi-ikkuna, sivu-, ala- tai yläsaranoitu ikkuna Muut avautumistyypit; Liukuikkuna, sisäpuolella liukuva -ikkunoissa ja ovissa on lämpösydän. Ikkunapuitteen paino jopa 100 kg, liukuikkunassa 160 kg Ääneneristävyys vakiolasituksilla Rw db ja liikennemelua vastaan Rw+Ctr db Ääneneristävyys erikoislasituksilla jopa Rw 45 db ja liikennemelua vastaan Rw+Ctr 42 db Tuulenpaineenkestävyys C4/B4, Sateenpitävyys 9A, Ilmanpitävyys 4 Luokiteltu Lukematon määrä värivaihtoehtoja 12

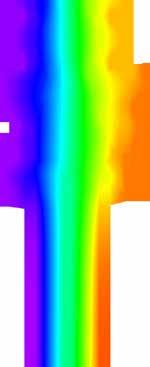

13 LK75 ECO -ikkunajärjestelmä -10 C 20 C Lasin U-arvon vaikutus LK75 ECO -ikkunan U-arvoon Esimerkkilaskennassa ikkunan koko 1230 mm x 1480 mm ja eristyslasin välilistana TPS Lasin U-arvo U g = 0,80 0,70 0,60 0,53 0,50 0,48 W/(m 2 K) LK75 ECO -ikkunan U-arvo Avattava ikkuna U w = 0,93 0,87 0,80 0,75 0,73 0,72 W/(m 2 K) Kiinteä ikkuna U w = 0,98 0,90 0,82 0,77 0,74 0,73 W/(m 2 K) 20 C 18 C 16 C 14 C 12 C 10 C 8 C 6 C 4 C 2 C 0 C -2 C -4 C -6 C -8 C -10 C Huippuluokan energiatehokkuutta 13

14 14 Julkisivu on rakennettu Purson LK90 ECO-ikkunajärjestelmällä

15 LK90 ECO -ikkunajärjestelmä LK90 ECO Lämmöneristävyyden kärkiluokkaa Saumaton osa designia Ikkuna antaa maisemalle raamit ja tuo valon sisätiloihin. Purson LK90 ECO -ikkunajärjestelmät taipuvat erinomaisesti energiatehokkaaseen julkisivurakentamiseen osana rakennuksen designia. Purso käyttää LK90 ECO -tuotteissaan korkealaatuisia Siegenia-heloja. Erinomainen eristäjä Täysin kierrätettävissä oleva lämpöeristetty alumiininen ikkunasarja täyttää tulevaisuuden energiavaatimukset: ECO-tuotteiden ainutlaatuinen, polyuretaania oleva lämpökatko mahdollistaa energiatehokkaan rakenteen. LK90 ECO -sarjan ikkunat ovat saaneet kansainvälisen Passive House Institute -sertifikaatin. Passive House Instituten myöntämä sertifikaatti on ainoa kansainvälisesti tunnustettu, suorituskykyperusteinen energiastandardi rakentamisessa. Käyttökohteita: Kiinteät ikkunat Sisäänpäin avautuvat ikkunat Ulospäin avautuvat ikkunat Ranskalaisen parvekkeen ikkunaovet Välikarmiton pari-ikkuna Huippuluokan energiatehokkuutta 15

16 LK90 ECO Tekniset tiedot Passiivitalosertifioitu, Passive House Instituten sertifioima tuote Avattavan ikkunan U-arvo jopa 0,66 W/m 2 K Kiinteän ikkunan U-arvo jopa 0,64 W/m 2 K Eristyslasipaketin tai umpiosan vahvuus avattavassa ikkunassa mm Eristyslasipaketin tai umpiosan vahvuus kiinteässä ikkunassa mm Karmisyvyys 90 mm Sisä- ja ulkopuoli voidaan tehdä erivärisiksi Piilosaranat Avautumistyypit sisäänpäin avautuvat ikkunat; Kippi-ikkuna, sivu-, ala- tai yläsaranoitu ikkuna -ikkunoissa ja ovissa on lämpösydän. Avautumistyypit ulospäin avautuvat ikkunat; Sivu- tai alasaranoitu ikkuna Ikkunapuitteen paino jopa 100 kg Ääneneristävyys vakiolasituksilla Rw db ja liikennemelua vastaan Rw+Ctr db Ääneneristävyys erikoislasituksilla jopa Rw 46 db ja liikennemelua vastaan Rw+Ctr 42 db Sisäänpäin avautuva ikkuna; Tuulenpaineenkestävyys C5/B5, Sateenpitävyys 9A, Ilmanpitävyys 4 Luokiteltu Ulospäin avautuva ikkuna; Tuulenpaineenkestävyys C5/B5, Sateenpitävyys E1650, ilmanpitävyys 4 Lukematon määrä värivaihtoehtoja 16

17 LK90 ECO -ikkunajärjestelmä -10 C 20 C Lasin U-arvon vaikutus LK90 ECO -ikkunan U-arvoon Esimerkkilaskennassa ikkunan koko 1230 mm x 1480 mm ja eristyslasin välilistana TPS Lasin U-arvo U g = 0,80 0,70 0,60 0,53 0,50 0,48 W/(m 2 K) LK90 ECO -ikkunan U-arvo Avattava ikkuna U w = 0,89 0,82 0,75 0,70 0,68 0,67 W/(m 2 K) Kiinteä ikkuna U w = 0,90 0,82 0,74 0,69 0,66 0,65 W/(m 2 K) 20 C 18 C 16 C 14 C 12 C 10 C 8 C 6 C 4 C 2 C 0 C -2 C -4 C -6 C -8 C -10 C Huippuluokan energiatehokkuutta 17

18 LK75 ECO ikkunoiden avautumistyypit ECO TBT-VV Kippi-kääntö -ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO DK-VV Kääntö-kippi-ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO SH-VV Sivusaranoitu ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO BH-VV Alasaranoitu ikkuna piilosaranoilla, sisäänpäin avautuva puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO DK+SH-VV Kääntö-kippi -pari-ikkuna piilosaranoilla, sisäänpäin avautuva ECO SH+SH-VV Sivusaranoitu pari-ikkuna piilosaranoilla, sisäänpäin avautuva ECO PSK Liukuikkuna, sisäpuoli liukuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max, paino 160 kg 18

19 LK90 ECO ikkunoiden avautumistyypit ECO TBT-VV Kippi-kääntö -ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO DK-VV Kääntö-kippi-ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO SH-VV Sivusaranoitu ikkuna piilosaranoilla, sisäänpäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO BH-VV Alasaranoitu ikkuna piilosaranoilla, sisäänpäin avautuva puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO DK+SH-VV Kääntö-kippi -pari-ikkuna piilosaranoilla, sisäänpäin avautuva ECO SH+SH-VV Sivusaranoitu pari-ikkuna piilosaranoilla, sisäänpäin avautuva ECO SHO-VV Sivusaranoitu ikkuna piilosaranoilla, ulospäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg ECO BHO-VV Alasaranoitu ikkuna piilosaranoilla, ulospäin avautuva: puitteen leveys ~ mm puitteen korkeus ~ mm puitteen max. paino 100 kg 19 Huippuluokan energiatehokkuutta 19

20 20

21 Äänieristys on sijoitus hyvinvointiin ECO-tuotteiden huippuluokan äänieristys ja lasipaketin ominaisuudet takaavat, että äänet pysyvät ulkopuolella. Huippuluokan energiatehokkuutta 21

22 22

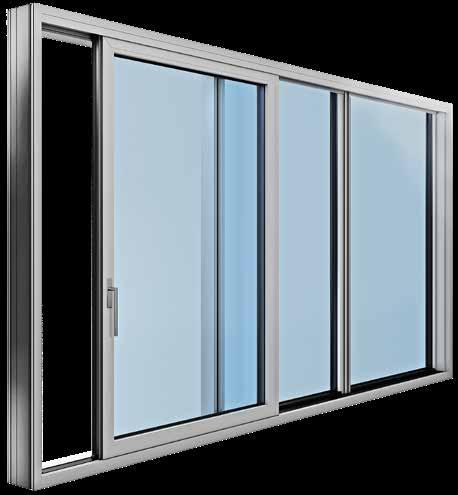

23 LK100 ECO -liukuovijärjestelmä LK100 ECO Laajenna maisemaa Valoisuutta ja lisätilaa Sujuva kulkeminen sisä- ja ulkotiloihin tekee kodista kokonaisen. Purson tinkimättömällä osaamisella kehitetty lämpöeristetty liukuovijärjestelmä LK100 ECO antaa tilaa uusille näkymille ja mahdollistaa tilan laajentamisen luontevasti parvekkeelle tai patiolle. LK100 ECO tuo sisätiloihin valoa, avaruutta ja lisätilaa. Liukuovet soveltuvat monenlaisiin tarpeisiin, ja värivaihtoehdot ovat rajattomat. LK100 ECO ei vie avautuessaan tilaa: ovi avaa uusia mahdollisuuksia tilojen kalustamiseen ja sisustamiseen. Purso käyttää LK100 ECO -tuotteissaan korkealaatuisia Siegenia-heloja. Euroopan paras lämmöneristävyys LK100 ECO tarjoaa Euroopan parhaat alumiinisten nostoliukuovien lämmöneristysarvot. Passive House Institute on myöntänyt LK100 ECO -liukuovelle sertifikaatin ainoana alumiinisena nostoliukuovena Euroopassa. Konsepti on ainoa kansainvälisesti tunnustettu, suorituskykyperusteinen energiastandardi rakentamisessa. Käyttökohteita: Asuinrakentamisessa, terassi, patio- ja parvekeovet Ruoka- ja juhlasalit, sauna- ja oleskelutila, ravintolat Huippuluokan energiatehokkuutta 23

24 LK100 ECO Tekniset tiedot Passiivitalosertifioitu, Passive House Instituten sertifioima tuote Standardikokoiselle liukuovelle ilmoitettuna U-arvo U SL =0,67 W/m2K (2400 mm x 2500 mm) U-arvo jopa U SL =0,60 W/m2K (4000 mm x 2600 mm kokoinen ovi, lasituksella U g =0,48 TPS) Eristyslasipaketin (tai umpiosan) vahvuus mm Karmisyvyys 230mm Ovilehden syvyys 100mm Sisä- ja ulkopuoli voidaan tehdä erivärisiksi Avautumistyypit, 1-lehtiset liukuovet; Reunasta avautuva tai keskeltä avautuva ovimalli Avautumistyypit, 2-lehtiset liukuovet; Keskeltä avautuva pariliukuovi Liukuvan puiteosa maksimipaino vakioheloilla 300 kg Liukuvan puiteosan maksimileveys 2000 mm (minimileveys puitteelle ~700 mm) Liukuoven maksimikorkeus 2700 mm, maksimileveys 1-lehtisille 6300 ja 2-lehtisille 8000 mm Ääneneristävyys vakiolasituksilla Rw db ja liikennemelua vastaan Rw+Ctr db (1-lehtinen) Ääneneristävyys erikoislasituksilla jopa Rw 44 db ja liikennemelua vastaan Rw+Ctr 39 db (1-lehtinen) Luokiteltu Tuulenpaineenkestävyys C4, Sateenpitävyys E900, ilmanpitävyys 4 (1-lehtinen) Lukematon määrä värivaihtoehtoja 24

25 LK100 ECO liukuovien avautumistyypit Ovimallit saatavilla myös peilikuvina. max mm max mm max mm LK100 ECO -liukuovijärjestelmä max mm max mm max mm max mm max mm max mm max mm -10 C 20 C max mm max mm max mm Lasin U-arvon ja oven koon vaikutus LK100 ECO -liukuoven U-arvoon Esimerkkilaskennoissa eristyslasin välilistana TPS Lasin U-arvo U g = 0,70 0,60 0,58 0,53 0,50 0,48 W/(m 2 K) LK100 ECO -ikkunan U-arvo Ovikoko 2400 x 2500 U SL = 0,82 0,74 0,73 0,69 0,67 0,65 W/(m 2 K) Ovikoko 4000 x 2600 U SL = 0,79 0,70 0,69 0,65 0,62 0,60 W/(m 2 K) Lämpökuva kynnyksen kohdalta. 20 C 18 C 16 C 14 C 12 C 10 C 8 C 6 C 4 C 2 C 0 C -2 C -4 C -6 C -8 C -10 C Huippuluokan energiatehokkuutta 25

26 LK100 ECO -liukuovijärjestelmä Painikkeet Asennus, toiminnallisuus Vakioheloitus, sisäpuolella painike ulkopuolella sormivedin väri hopea (satiini). Varusteet Liukuoveen voidaan toteuttaa myös heloitus, jossa painike tulee sekä sisä- että ulkopuolelle. Sisäpuolelle voidaan asentaa vääntönuppi ja ulkopuolelle avaintoiminen lukitus (tilataan erikseen esim. lukkoliikkeestä) väri hopea (satiini). Nostoliukuoven asennus ja lopullinen kynnysratkaisu on suunniteltavissa ja toteutettavissa ns. upotettuna, jolloin tilojen monikäyttöisyys, estettömyys ja helppokulkuisuus korostuu. 26 LK100 ECO -nostoliukuovet on saatavana Siegenian SOFT CLOSE -toiminnolla. Toiminto hidastaa oven sulkeutumista ja ovi sulkeutuu hallitusti. Tämä lisää turvallisuutta sekä tuo oveen käyttömukavuutta. Samalle se suojelee liukuovea ja muita rakenteita kulumiselta ja vaurioilta.

27 27

28 Valmistus, myynti ja tekninen neuvonta Purso Oy Rakennusjärjestelmät Alumiinitie 1, Siuro Puh Purso AB Building Systems Ringvägen 100, 9tr, SE Stockholm Tel Pidätämme oikeuden muutoksiin ilman erillistä ilmoitusta. Copyright Purso Oy /19
