Ominaisuuksia 0.1. Oviprofiilit 1.1 Lasituslistat 1.3 Vedin/ työnnin profiilit 1.4
|
|
- Raili Pesonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

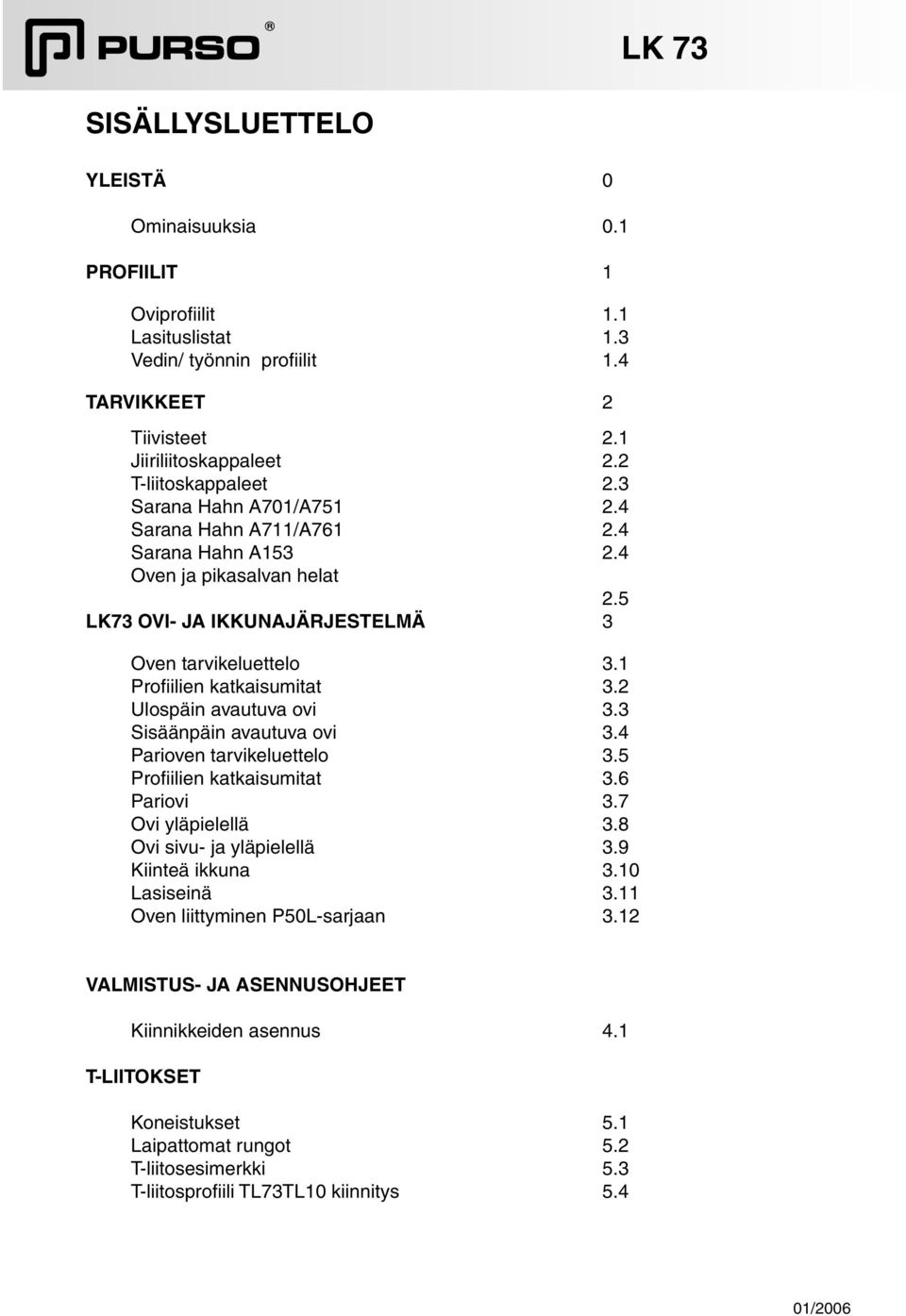

1 SISÄLLYSLUETTELO YLEISTÄ 0 Ominaisuuksia 0.1 PROFIILIT 1 Oviprofiilit 1.1 Lasituslistat 1.3 Vedin/ työnnin profiilit 1.4 TARVIKKEET 2 Tiivisteet 2.1 Jiiriliitoskappaleet 2.2 T-liitoskappaleet 2.3 Sarana Hahn A701/A Sarana Hahn A711/A Sarana Hahn A Oven ja pikasalvan helat 2.5 LK73 OVI- JA IKKUNAJÄRJESTELMÄ 3 Oven tarvikeluettelo 3.1 Profiilien katkaisumitat 3.2 Ulospäin avautuva ovi 3.3 Sisäänpäin avautuva ovi 3.4 Parioven tarvikeluettelo 3.5 Profiilien katkaisumitat 3.6 Pariovi 3.7 Ovi yläpielellä 3.8 Ovi sivu- ja yläpielellä 3.9 Kiinteä ikkuna 3.10 Lasiseinä 3.11 Oven liittyminen P50L-sarjaan 3.12 VALMISTUS- JA ASENNUSOHJEET Kiinnikkeiden asennus 4.1 T-LIITOKSET Koneistukset 5.1 Laipattomat rungot 5.2 T-liitosesimerkki 5.3 T-liitosprofiili TL73TL10 kiinnitys 5.4

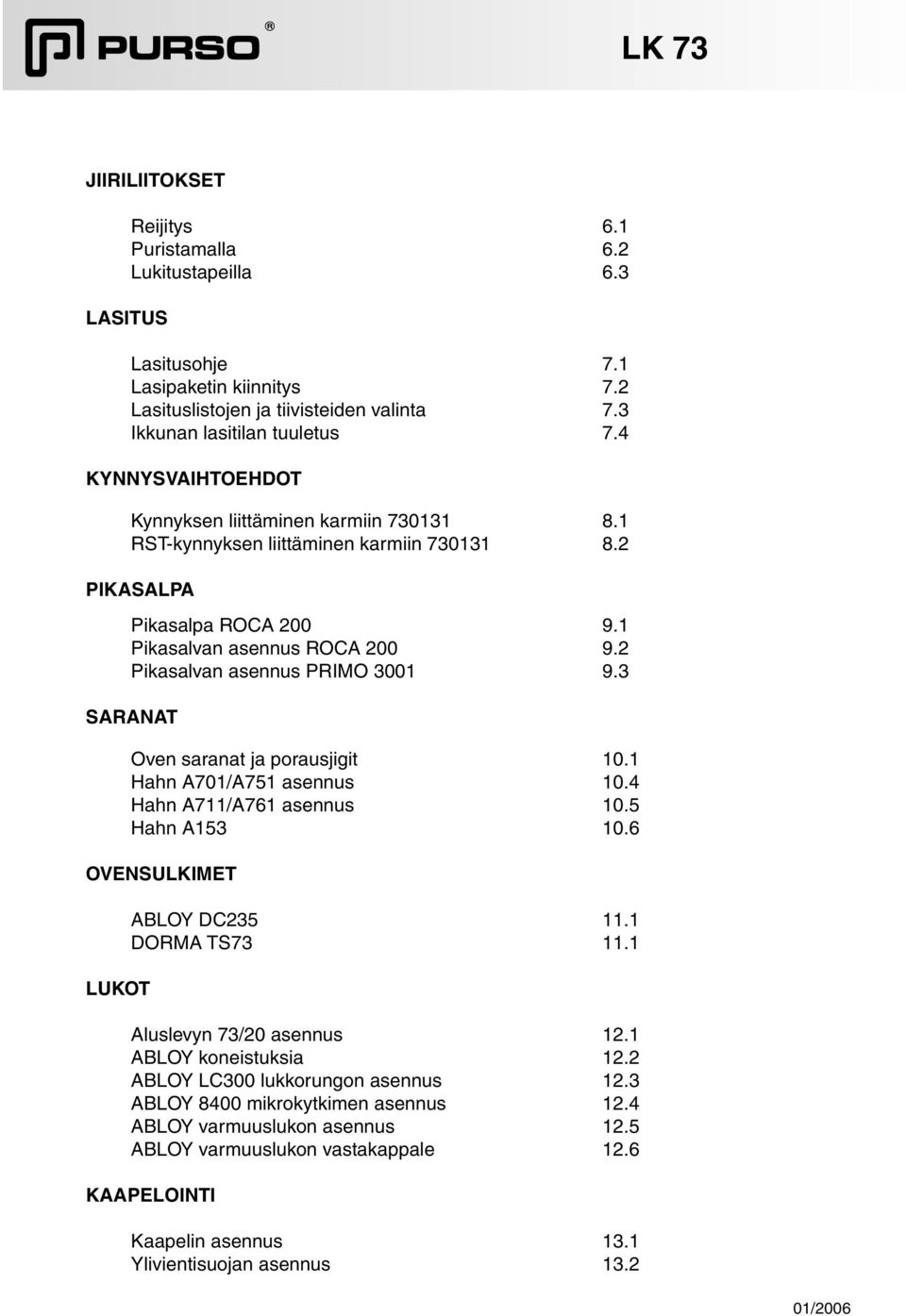

2 JIIRILIITOKSET LASITUS Reijitys 6.1 Puristamalla 6.2 Lukitustapeilla 6.3 Lasitusohje 7.1 Lasipaketin kiinnitys 7.2 Lasituslistojen ja tiivisteiden valinta 7.3 Ikkunan lasitilan tuuletus 7.4 KYNNYSVAIHTOEHDOT Kynnyksen liittäminen karmiin RST-kynnyksen liittäminen karmiin PIKASALPA Pikasalpa ROCA Pikasalvan asennus ROCA Pikasalvan asennus PRIMO SARANAT Oven saranat ja porausjigit 10.1 Hahn A701/A751 asennus 10.4 Hahn A711/A761 asennus 10.5 Hahn A OVENSULKIMET LUKOT ABLOY DC DORMA TS Aluslevyn 73/20 asennus 12.1 ABLOY koneistuksia 12.2 ABLOY LC300 lukkorungon asennus 12.3 ABLOY 8400 mikrokytkimen asennus 12.4 ABLOY varmuuslukon asennus 12.5 ABLOY varmuuslukon vastakappale 12.6 KAAPELOINTI Kaapelin asennus 13.1 Ylivientisuojan asennus 13.2

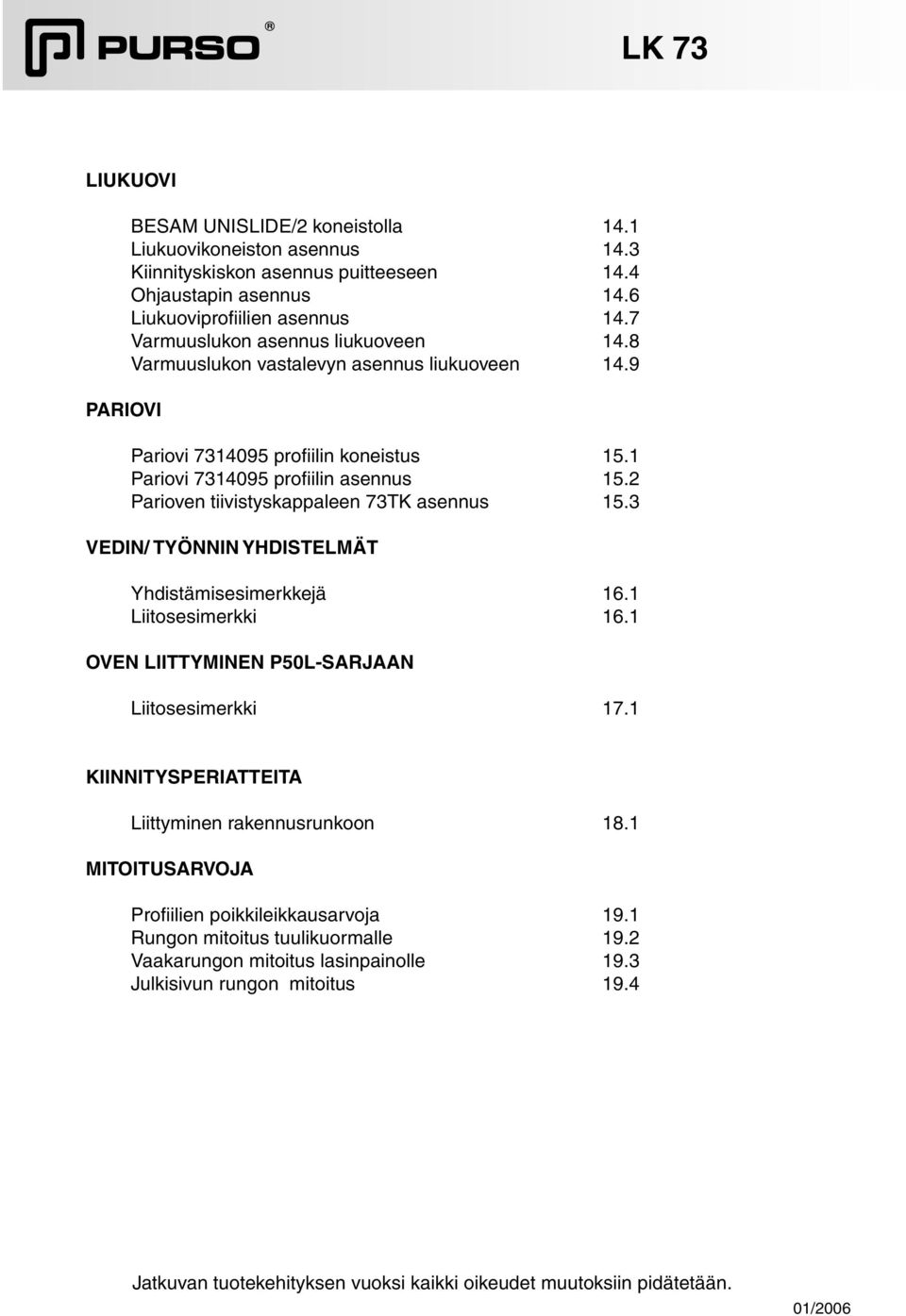

3 LIUKUOVI PARIOVI BESAM UNISLIDE/2 koneistolla 14.1 Liukuovikoneiston asennus 14.3 Kiinnityskiskon asennus puitteeseen 14.4 Ohjaustapin asennus 14.6 Liukuoviprofiilien asennus 14.7 Varmuuslukon asennus liukuoveen 14.8 Varmuuslukon vastalevyn asennus liukuoveen 14.9 Pariovi profiilin koneistus 15.1 Pariovi profiilin asennus 15.2 Parioven tiivistyskappaleen 73TK asennus 15.3 VEDIN/ TYÖNNIN YHDISTELMÄT Yhdistämisesimerkkejä 16.1 Liitosesimerkki 16.1 OVEN LIITTYMINEN P50L-SARJAAN Liitosesimerkki 17.1 KIINNITYSPERIATTEITA Liittyminen rakennusrunkoon 18.1 MITOITUSARVOJA Profiilien poikkileikkausarvoja 19.1 Rungon mitoitus tuulikuormalle 19.2 Vaakarungon mitoitus lasinpainolle 19.3 Julkisivun rungon mitoitus 19.4 Jatkuvan tuotekehityksen vuoksi kaikki oikeudet muutoksiin pidätetään.
4 0.1 LÄMPÖERISTETTY OVISARJA Käyttökohteina ovat ulko-ovet ja kiinteät ikkunat mm: käyntiovet liukuovet tuulikaapit kiinteät ikkunat Ominaisuuksia Ovet Ikkunat Erinomainen lämmöneristävyys. Oven U-arvo jopa alle 1.4 W/m 2 K lasivalinnasta riippuen Runkoprofiilit koostuvat kahdesta alumiinisesta suulakepuristetusta osasta, jotka on yhdistetty toisiinsa muovisilla lämpökatkoilla, jotka toimivat lämmöneristeenä. Profiilien pintakäsittelynä on yleensä anodisointi tai jauhemaalaus. Runkoprofiilien ulko- ja sisäpuoli voidaan tehdä eriväriseksi. Erinomainen korroosionkeston ansiosta alumiinirakenne on pitkäikäinen ja helppohoitoinen Runkosyvyys 73 mm Runkojen leveydet mm Tarvittaessa voidaan tehdä myös uusia profiilimuotoja nopeasti ja edullisin kustannuksin. Alumiini on kevyttä, mutta kuitenkin lujaa ja jäykkää. Materiaalina alumiini on helposti kierrätettävää. LK73- järjestelmän ovet ja ikkunat voidaan liittää helposti P50L-julkisivu-järjestelmään Ovet voivat olla ulos- tai sisäänpäinaukeavia Profiileihin sopii tavalliset metallioven lukkorungot Valikoimassa myös putkisarana Ovilehden paino max 120 kg Lasitus Kiinteät ikkunat Käytettävän eristyslasipaketin tai umpiosan vahvuus mm. Erilaisilla lasituslistoilla ja tiivisteillä saadaan lasitilan syvyys sopivaksi eri lasinvahvuuksille.

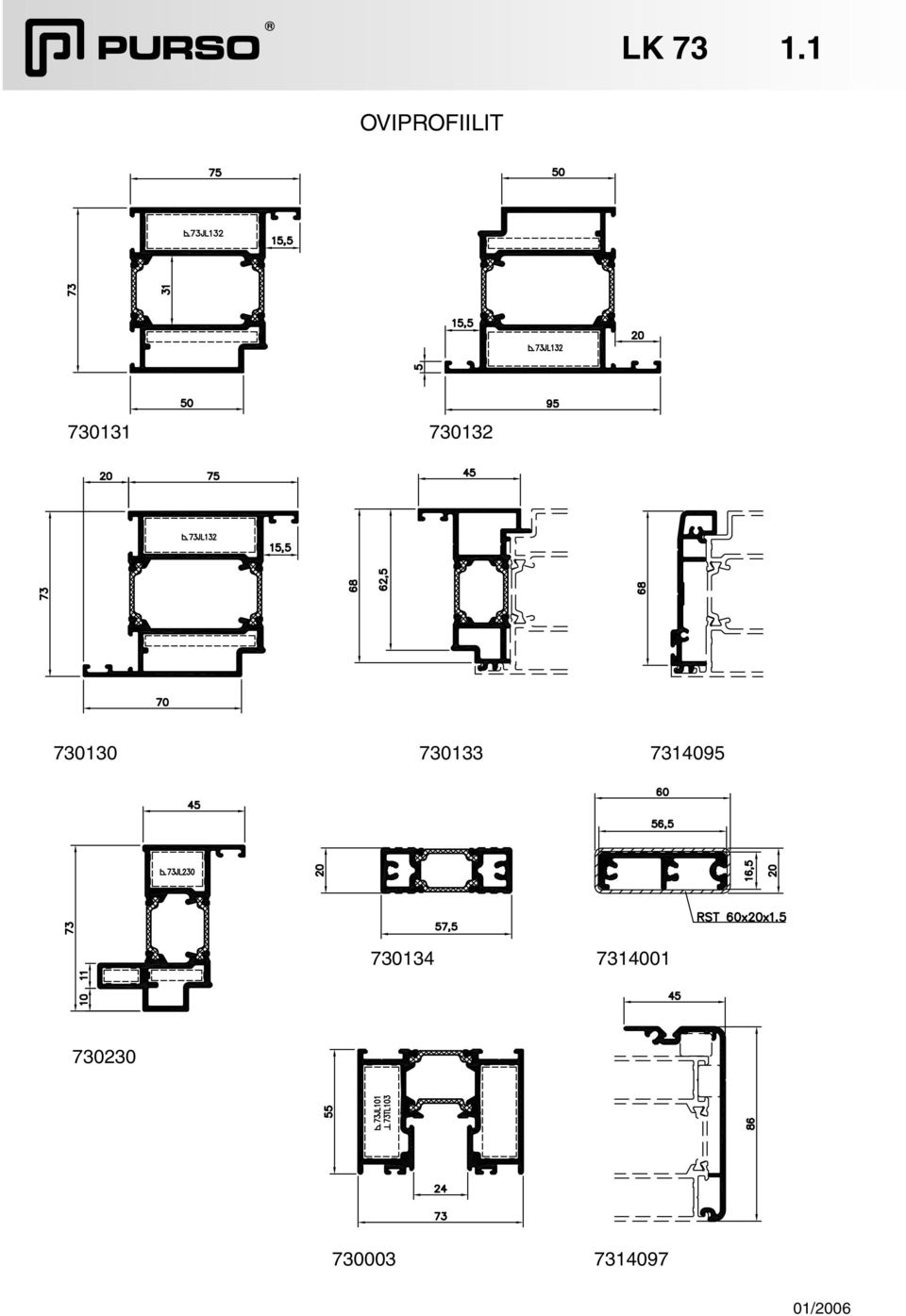

5 1.1 OVIPROFIILIT

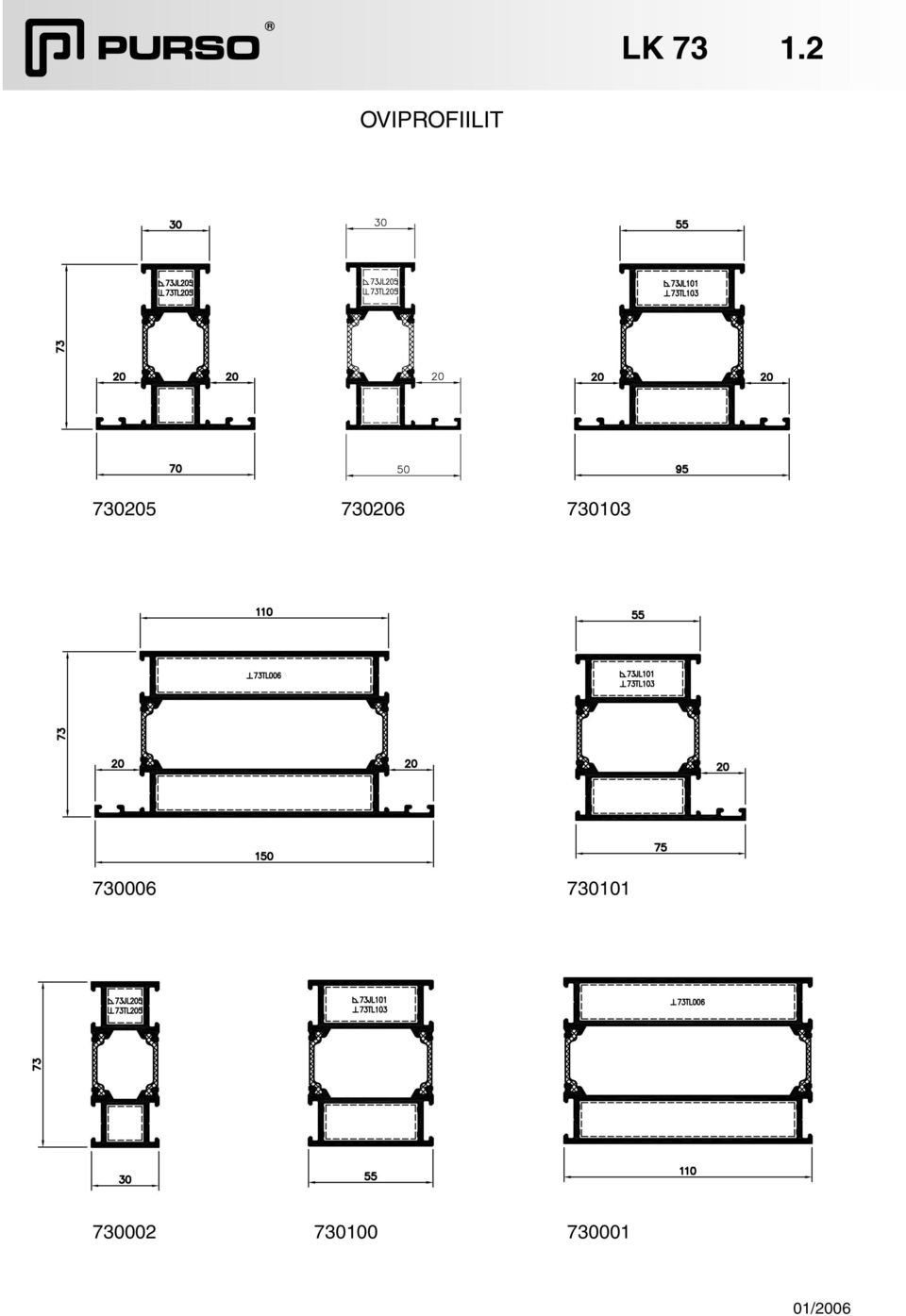

6 1.2 OVIPROFIILIT

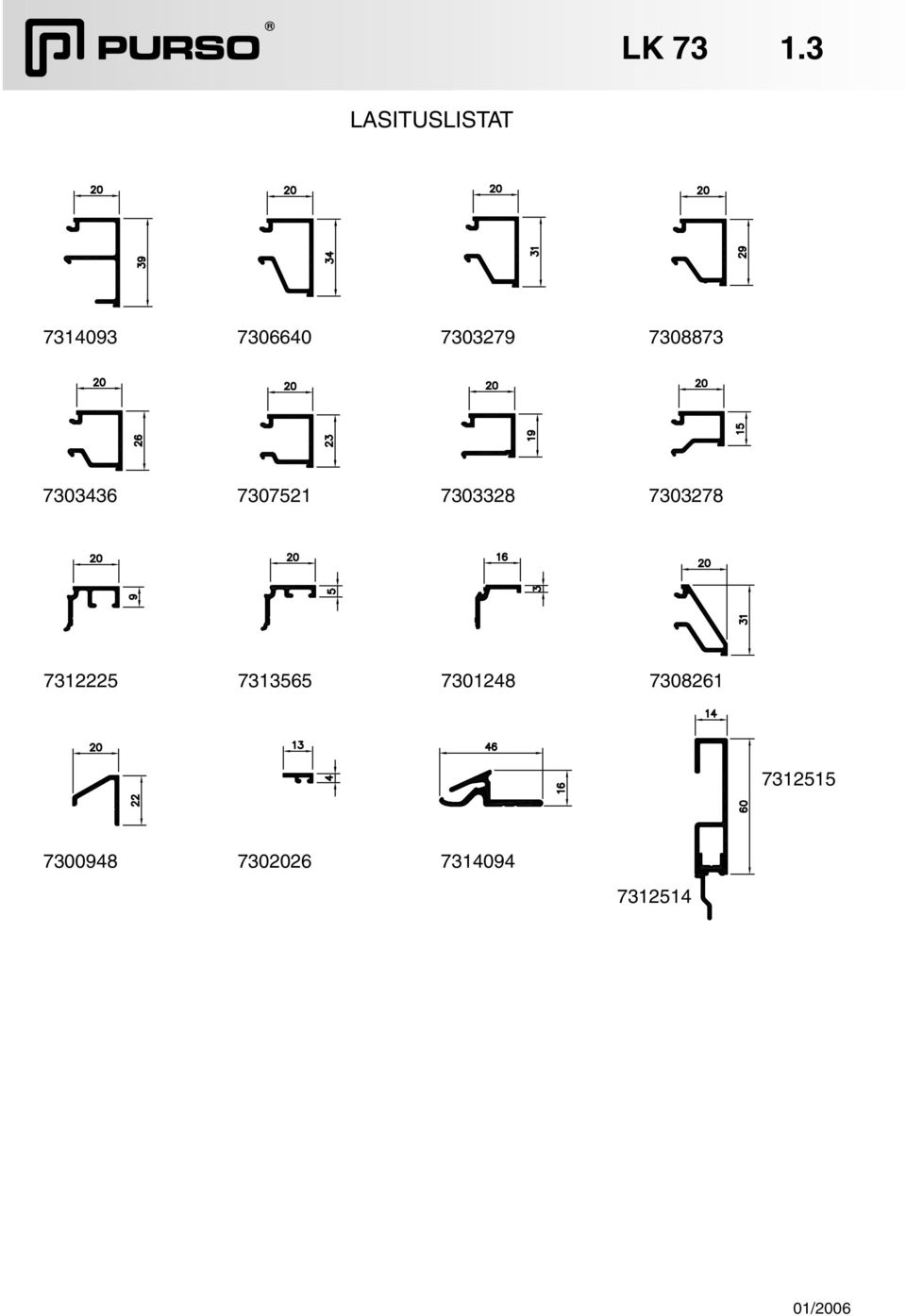

7 1.3 LASITUSLISTAT
8 1.4 VEDIN/ TYÖNNIN PROFIILIT

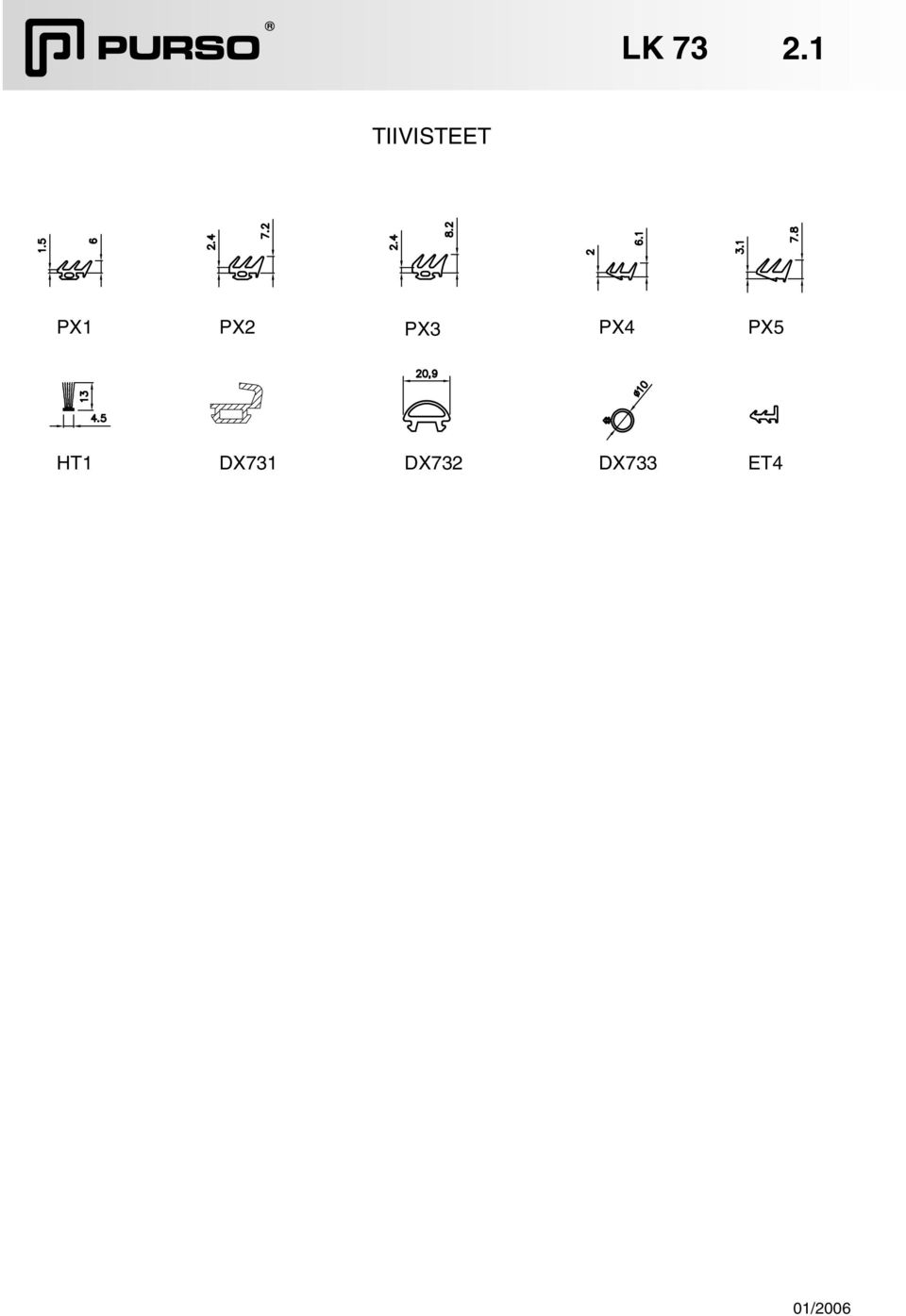

9 2.1 TIIVISTEET PX1 PX2 PX3 PX4 PX5 HT1 DX731 DX732 DX733 ET4

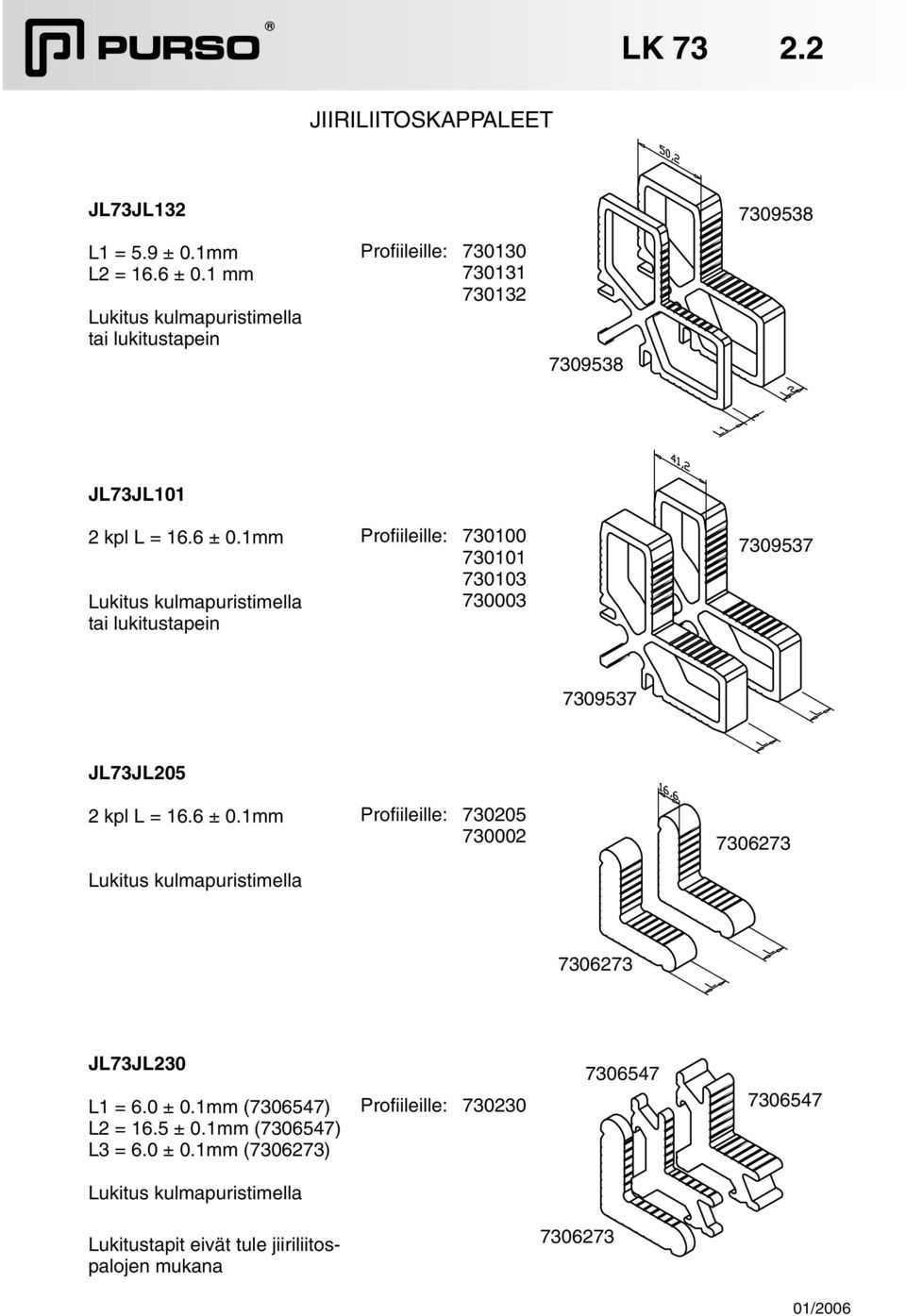

10 2.2 JIIRILIITOSKAPPALEET JL73JL L1 = 5.9 ± 0.1mm L2 = 16.6 ± 0.1 mm Lukitus kulmapuristimella tai lukitustapein Profiileille: JL73JL101 2 kpl L = 16.6 ± 0.1mm Lukitus kulmapuristimella tai lukitustapein Profiileille: JL73JL205 2 kpl L = 16.6 ± 0.1mm Lukitus kulmapuristimella Profiileille: JL73JL230 L1 = 6.0 ± 0.1mm ( ) L2 = 16.5 ± 0.1mm ( ) L3 = 6.0 ± 0.1mm ( ) Profiileille: Lukitus kulmapuristimella Lukitustapit eivät tule jiiriliitospalojen mukana
11 2.3 T-LIITOSKAPPALEET TL73TL103 2 kpl L = 41.1 ± 0.1mm Profiileille: TL73TL205 2 kpl L = 16.6 ± 0.1mm Profiileille: TL73TL006 2 kpl L = 95.9 ± 0.1mm Profiileille: TL73TL10 LUKITUSTAPPI 2 kpl L = 11 ± 0.1mm Profiileille: T-liitosprofiilit TL73TL ,1 LUKITUSTAPPI PIDÄTINRUUVI DIN 914 A2 M6x10 Pidätinruuvit ja lukitustapit tulevat T-liitospalojen mukana

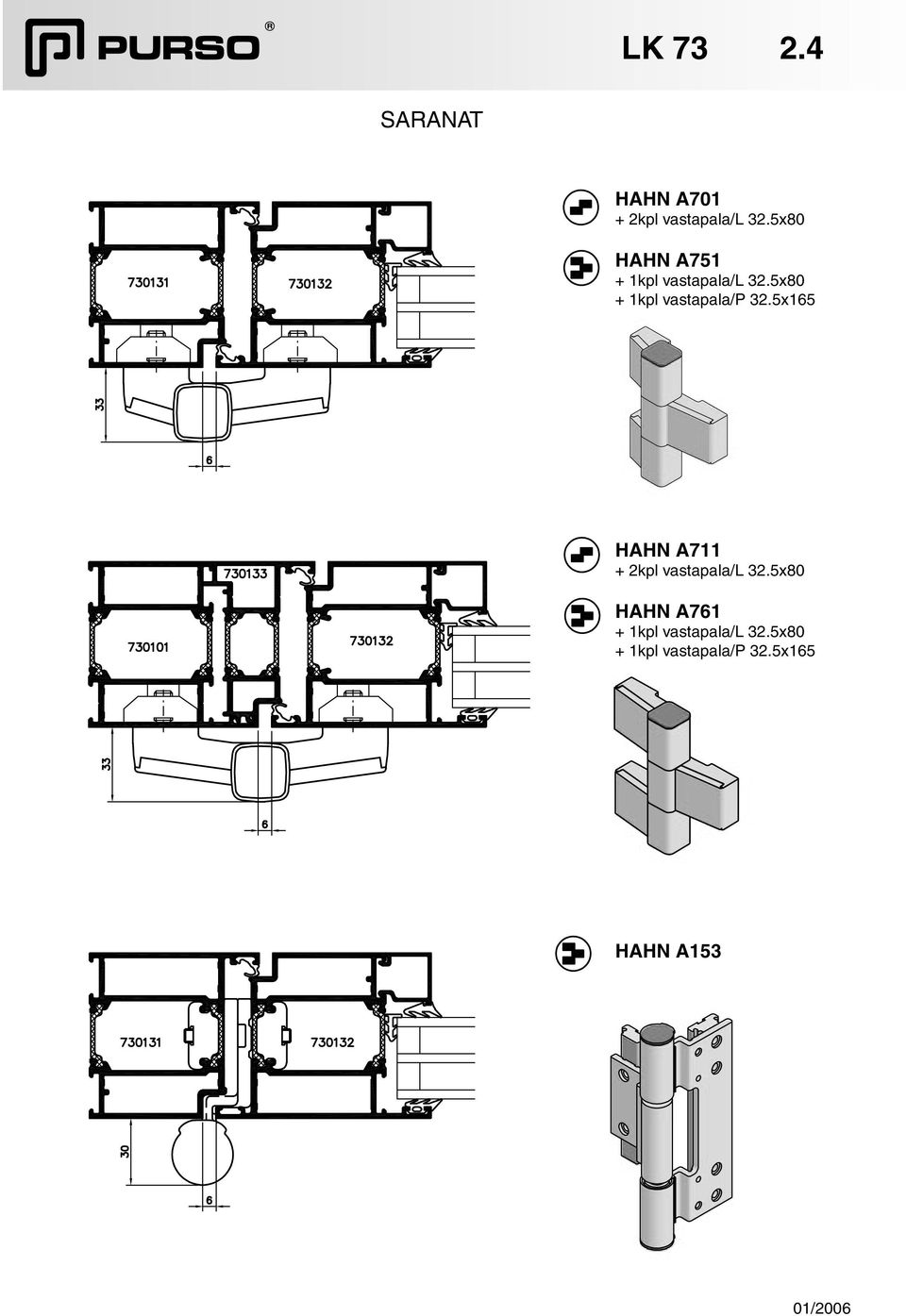

12 2.4 SARANAT HAHN A kpl vastapala/l 32.5x80 HAHN A kpl vastapala/l 32.5x80 + 1kpl vastapala/p 32.5x165 HAHN A kpl vastapala/l 32.5x80 HAHN A kpl vastapala/l 32.5x80 + 1kpl vastapala/p 32.5x165 HAHN A153
13 2.5 TARVIKKEITA PARIOVEN TIIVISTYSKAPPALE Pareittain 73TK SUOJAHATTU 73SH LUKON KIINNITYSHELA 2 kpl/lukkorunko 73/10 LUKON VASTALEVYN ALUSLEVY 73/20 PIKASALVANHELA Karmi ja kynnys 73/30 KARMIN KIINNITYSLEVY RST 2.5mm 73/40

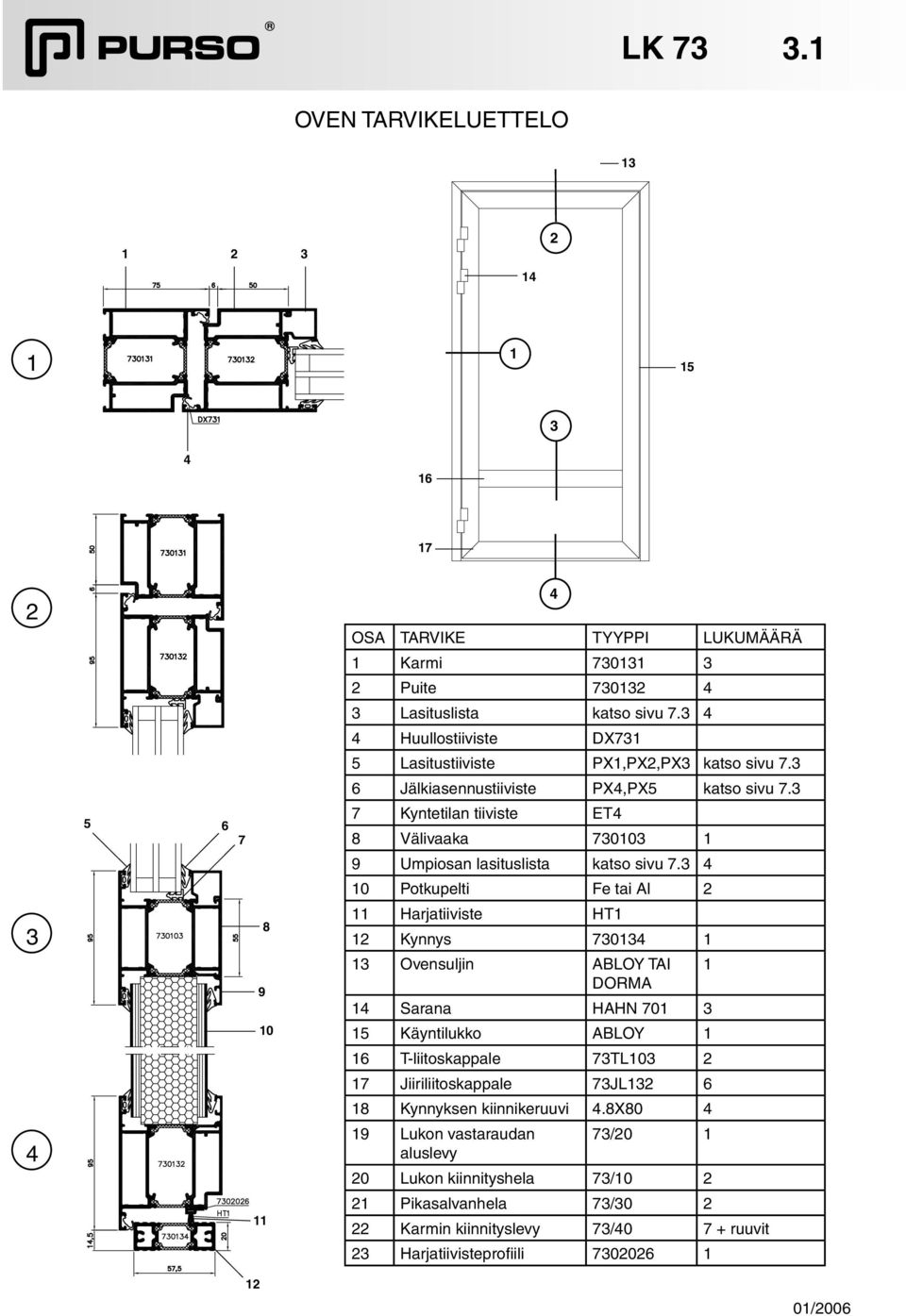

14 3.1 OVEN TARVIKELUETTELO OSA TARVIKE TYYPPI LUKUMÄÄRÄ 1 Karmi Puite Lasituslista katso sivu Huullostiiviste DX731 5 Lasitustiiviste PX1,PX2,PX3 katso sivu Jälkiasennustiiviste PX4,PX5 katso sivu Kyntetilan tiiviste ET4 8 Välivaaka Umpiosan lasituslista katso sivu Potkupelti Fe tai Al 2 11 Harjatiiviste HT1 12 Kynnys Ovensuljin ABLOY TAI DORMA 14 Sarana HAHN Käyntilukko ABLOY 1 16 T-liitoskappale 73TL Jiiriliitoskappale 73JL Kynnyksen kiinnikeruuvi 4.8X Lukon vastaraudan 73/20 1 aluslevy 20 Lukon kiinnityshela 73/ Pikasalvanhela 73/ Karmin kiinnityslevy 73/ ruuvit 23 Harjatiivisteprofiili
15 3.2 PROFIILIEN KATKAISUMITAT OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi vaaka B 45/45 2 Karmi pysty A 45/90 3 Kynnys B /90 4 Puite vaaka B /45 5 Puite pysty A-71 45/45 6 Välivaaka B /90

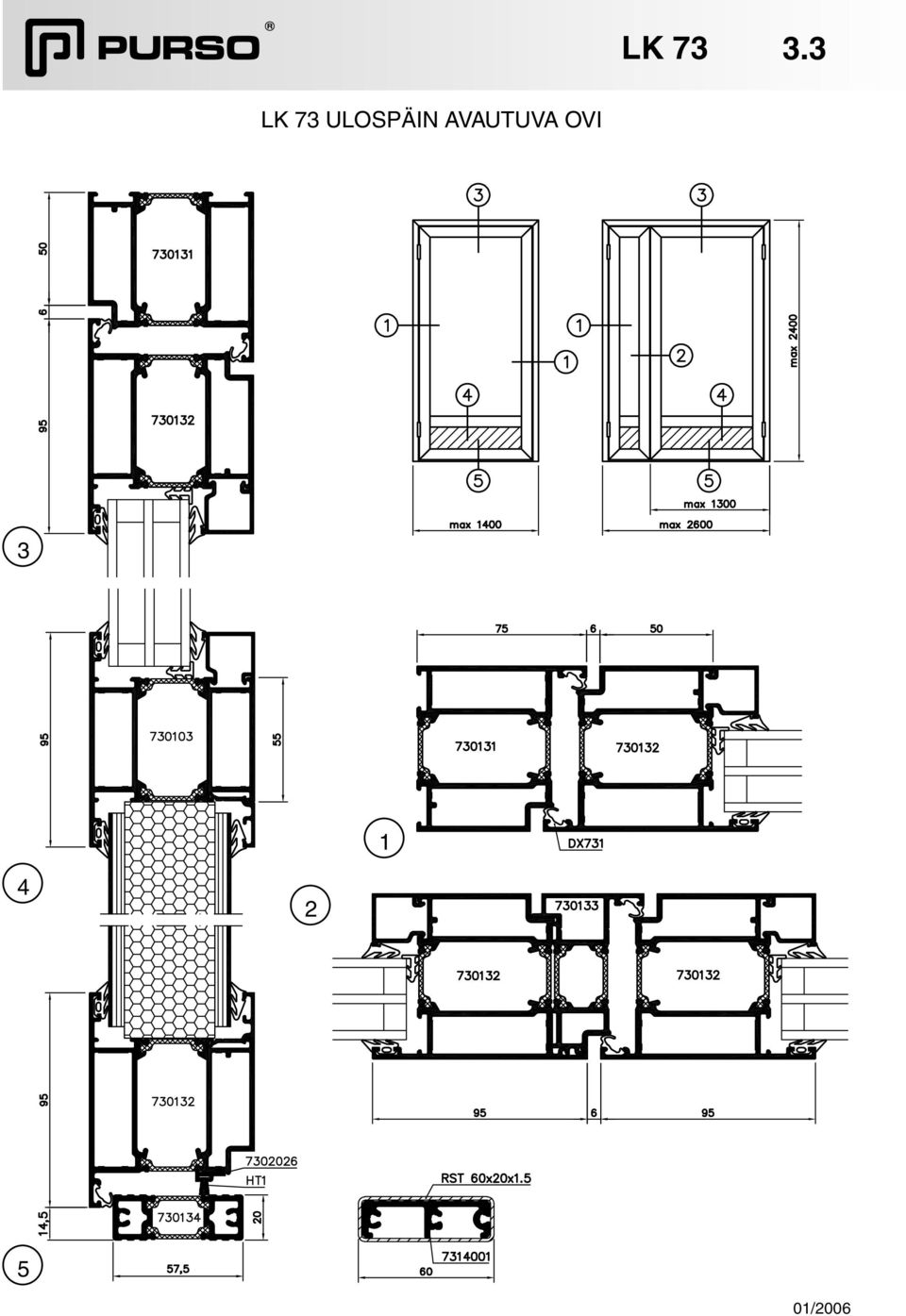

16 3.3 LK 73 ULOSPÄIN AVAUTUVA OVI
17 3.4 LK 73 SISÄÄNPÄIN AVAUTUVA OVI

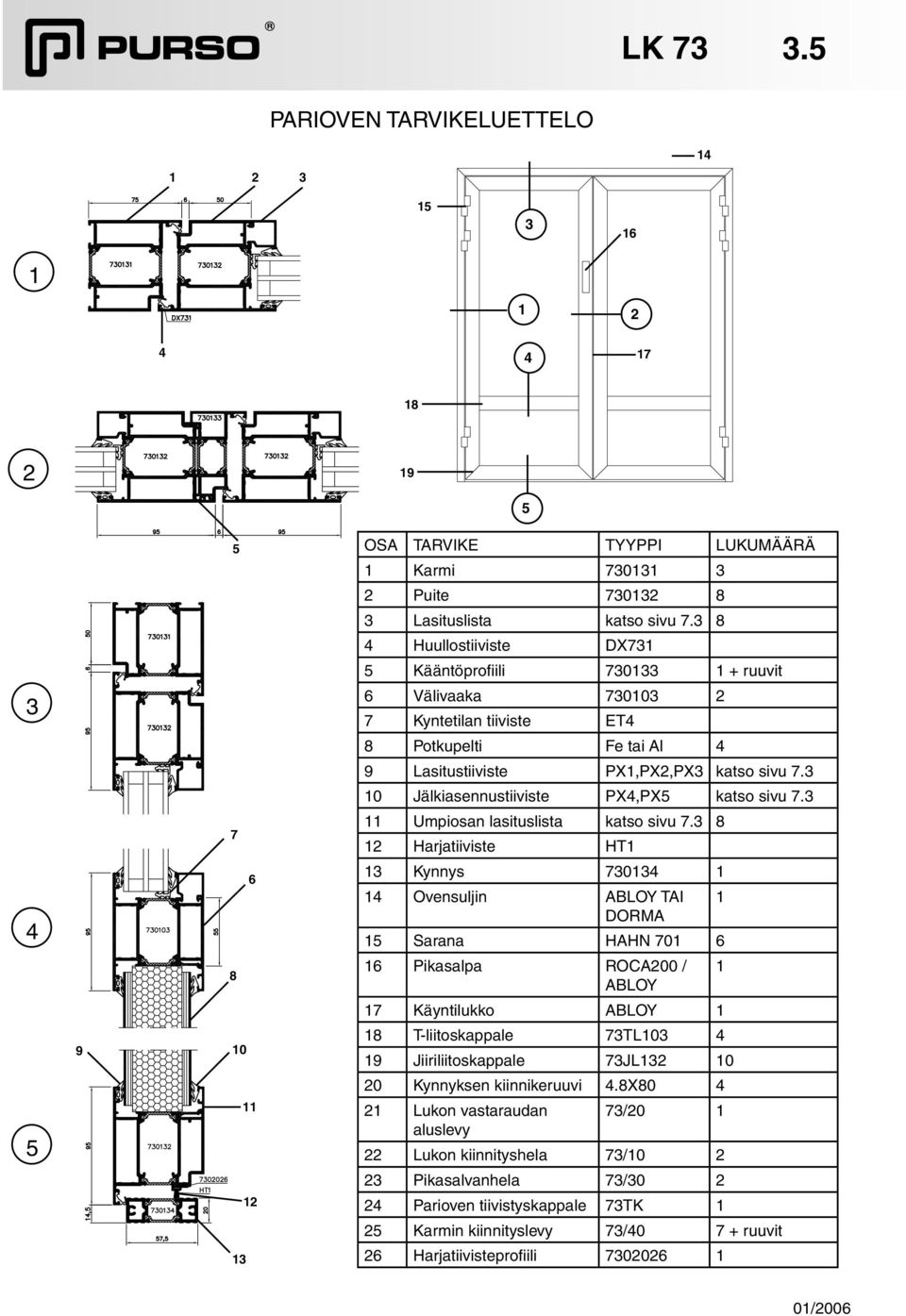

18 3.5 PARIOVEN TARVIKELUETTELO OSA TARVIKE TYYPPI LUKUMÄÄRÄ 1 Karmi Puite Lasituslista katso sivu Huullostiiviste DX731 5 Kääntöprofiili ruuvit 6 Välivaaka Kyntetilan tiiviste ET4 8 Potkupelti Fe tai Al 4 9 Lasitustiiviste PX1,PX2,PX3 katso sivu Jälkiasennustiiviste PX4,PX5 katso sivu Umpiosan lasituslista katso sivu Harjatiiviste HT1 13 Kynnys Ovensuljin ABLOY TAI DORMA 15 Sarana HAHN Pikasalpa ROCA200 / 1 ABLOY 17 Käyntilukko ABLOY 1 18 T-liitoskappale 73TL Jiiriliitoskappale 73JL Kynnyksen kiinnikeruuvi 4.8X Lukon vastaraudan 73/20 1 aluslevy 22 Lukon kiinnityshela 73/ Pikasalvanhela 73/ Parioven tiivistyskappale 73TK 1 25 Karmin kiinnityslevy 73/ ruuvit 26 Harjatiivisteprofiili

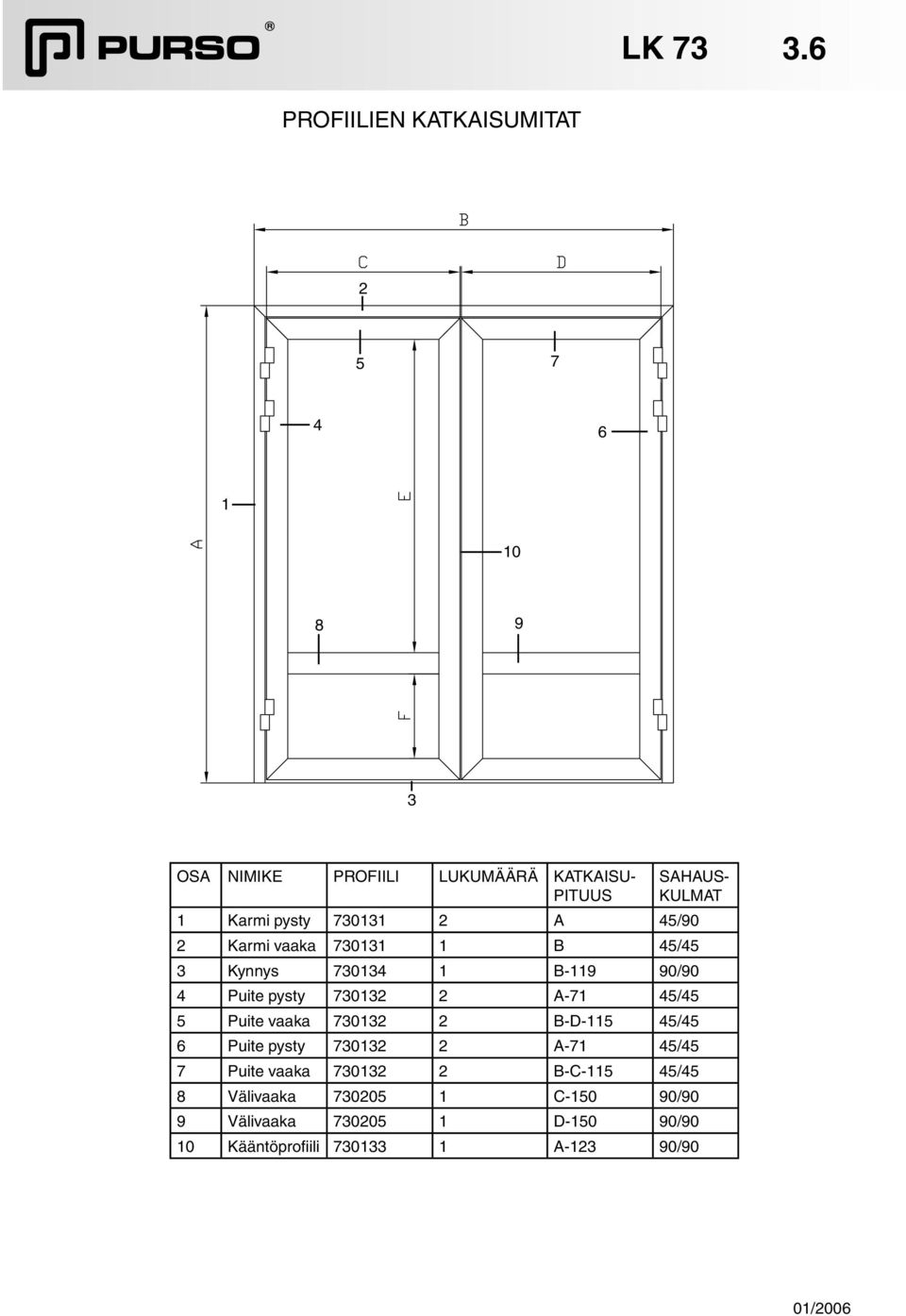

19 3.6 PROFIILIEN KATKAISUMITAT OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi pysty A 45/90 2 Karmi vaaka B 45/45 3 Kynnys B /90 4 Puite pysty A-71 45/45 5 Puite vaaka B-D /45 6 Puite pysty A-71 45/45 7 Puite vaaka B-C /45 8 Välivaaka C /90 9 Välivaaka D /90 10 Kääntöprofiili A /90
20 3.7 LK 73 PARIOVI
21 3.8 OVI YLÄPIELELLÄ
22 3.9 OVI SIVU- JA YLÄPIELELLÄ
23 3.10 KIINTEÄ IKKUNA Lasitilan tuuletus: sivu
24 3.11 LASISEINÄ Lasitilan tuuletus: sivu
25 3.12 LK73 OVEN LIITTYMINEN P50L-SARJAAN ULOSPÄIN AUKENEVA OVI ULOSPÄIN AUKENEVA OVI SISÄÄN AUKENEVA OVI
26 4.1 OVEN KARMIN KIINNIKKEIDEN ASENNUS 73/40 4.8x13 Kiinnitykseen sopiva ruuvi Kiinnitys keskelle tai pariovessa kääntöprofiilin kohdalle
27 5.1 T-LIITOSTEN KONEISTUS Reikien koneistus laipallisessa profiilissa Reikien koneistus laipattomassa profiilissa Reikien tekemiseen ACN valmistaa PURSO LK73 STANSSIKONEITA, jotka ovat erityisesti suunniteltu LK73-sarjan profiileille
28 5.2 T-LIITOS ESIMERKKI - T-liitos tiivistetään elastisella tiivistysmassalla LUKITUSTAPEIN LEVYRUUVEIN
29 5.3 T-LIITOS ESIMERKKI ø4.8x min 50 TL73TL10 T-liitosprofiili TL73TL10 kiinnitetään puitteeseen ruuvilla ø4.8x13 A2
30 5.4 T-LIITOSPROFIILI TL73TL10 KIINNITYS ø5 mm reikä lämpökatkoon ø12 mm ø4.8x min 50 TL73TL10 Lämpökatkoon porataan ø12 mm reikä, että ruuvin kanta kiristyisi sisempää lämpökatkoa vasten. Sisempään lämpökatkoon porataan 5 mm reikä vastaavaan kohtaan. sisempi lämpökatko ulompi lämpökatko
31 6.1 JIIRILIITOSTEN REIJITYS RUNGOT OVILEHDET OVIRUNGOT Reikiä tekemiseen ANC valmistaa PURSO LK73 STANSSIKONEITA, jotka ovat erityisesti suunniteltu LK73-sarjan profiileille
32 6.2 JIIRILIITOS ESIMERKKI PURISTAMALLA LUKITUSTAPEIN
33 7.1 LASITUSOHJE Ennen lasittamista varmistetaan, että lasikyntteet, lasilistat ja lasit ovat puhtaat ja kuivat. Tiivisteiden katkaisussa on huomioitava asennusvara, joka on on n. 5 mm metriä kohden. Tiivisteiden nurkka- ja jatkoskohdat liimataan ja tiivistetään massalla. Toimittamiemme tiivisteiden materiaali on EPDM-kumia. Kyseiset tiivisteet kestävät erittäin hyvin lämpötilojen vaihtelua, lämpöä ja vanhenemista. Tiivisteiden asennus suoritetaan seuraavasti: Ulkopuolen lasitustiiviste PX1 tai PX2 sovitetaan profiili uraan. Lasin ja lasituslistojen asennuksen jälkeen sovitetaan jälkiasennustiiviste PX4 tai PX5 paikoilleen. Jälkiasennustiivisteen asennusta voidaan helpottaa silikonisumutteella tai muulla vastaavalla liukastusaineella. Kiilaus Kiilauksen tehtävänä on tukea, keskittää ja kantaa lasi tai umpiolasi puitteessa tai karmissa tarkoitetulla tavalla ja varmistaa ikkunan tai oven pysyminen oikeassa muodossa. Kiilatyypit: kannatuskiilat, jotka siirtävät lasiruudun painon runkoon tukikiilat, jotka varmistavat lasiruudun paikallaan pysymisen kuljetuskiilat, jotka pitävät lasiruudun oikealla paikalla ikkunaelementissä kuljetuksen aikana. Kannatuskiilat valmistetaan säätä ja lämpötilan vaihteluja kestävästä muovista, jonka kovuus on 70 o -90 o Shore A tai muusta vastaavasta materiaalista. Kannatuskiilojen pituus on mm ja leveys valitaan siten, että kiilat kantavat ja tukevat umpiolasia koko sen paksuudelta. Kannatuskiilojen paksuus on vähintään 5 mm. Tuki- ja kuljetuskiilat tulee olla paksuudeltaan joustavia ja ne eivät saa haitata kannatuskiilojen toimintaa. Tukikiilat estävät lasiruudun liikkumisen käytössä. Tuki- ja kuljetuskiilojen pituus on vähintään 100 mm ja leveys sama kuin kannatuskiiloilla. Kiilojen asennus Kannatus-, tuki- ja kuljetuskiilojen sijainti on esitetty alla olevissa kuvissa. Kiilat sijoitetaan mm:n etäisyydelle umpiolasin nurkista. Tehdaslasituksessa kannatuskiilojen paikat merkitään selvästi karmiin. KIILOJEN SIJOITUS KIINTEÄ IKKUNA SIVUSARANOITU IKKUNA SIVU-/ALASARANOITU IKKUNA KANNATUSKIILA TUKIKIILA KULJETUSKIILA saranapuoli saranapuoli saranapuoli
34 7.2 LASIPAKETIN KIINNITYS 1 2 Lasitustiiviste asennetaan huullokseen. Kannatuskiila asennetaan niin, että se tukee lasipakettia koko sen leveyssuunnassa Lasipaketti asennetaan paikalleen. Kannatuskiilan min.pituus 100 mm, leveys lasipaketin mukaan. 3 4 Asennetaan kyntetilantiiviste ET4 paikalleen. Asennetaan lasituslista ja jälkiasennustiiviste
35 7.3 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA Lasin kokonaisvahvuus Thickness of glass Lasituslista Glazing bead PX2 + PX5 PX2 + PX4 PX1 + PX5 PX1 + PX PX1 PX2 H=3-4 H= PX4 PX5 H=3 H= 4
36 7.4 IKKUNAN LASITILAN TUULETUS Tuuletusreiät (5x35.5) k/k 600 vähintään 2 kpl lasinmitalle lähelle lasin nurkkia. Reiät suojataan suojahatulla (SH)
37 LK KYNNYKSEN LIITTÄMINEN KARMIIN x80
38 8.2 RST-KYNNYKSEN LIITTÄMINEN KARMIIN RST 60x20x1.5 Kynnystä varten karmista koneistetaan 20 mm korkea ja 60 mm leveä alue niin, että kynnys asentuu tasaisesti karmia vasten x80
39 9.1 PIKASALPA ROCA x38 ø3.5 mm Koneistuskaavio Roca 200
40 9.2 PIKASALVAN ROCA 200 ASENNUS Vetoniitti 4x8.4 RST 73/30 Katkoon porattava reikä ø14 mm Vetoniitti 4x8.4 RST 73/30 Katkoon porattava reikä ø14 mm
41 9.3 PIKASALVAN PRIMO 3001 ASENNUS 73/30 Vetoniitti 4x8.4 RST Katkoon porattava reikä ø13 mm 8x8 mm Pikasalvan rungolle koneistettava asennusaukko Vetoniitti 4x8.4 RST Katkoon porattava reikä ø13 mm 73/30
42 10.1 OVEN SARANAT ~ ~ ~ ~ ~ ~ 2-pistesaranat A701 Porausjigi pistesaranat A711 Porausjigi pistesaranat A751 Porausjigi pistesaranat A761 Porausjigi 9313
43 10.2 PUTKISARANA HAHN A153 ASENNUSMITAT ~ ~ Putkisaranat A153
44 10.3 HAHN SARANAN ASENNUS
45 10.4 HAHN A701/A751 ASENNUS PROFIILIIN ø11 mm
46 10.5 HAHN A711/A761 ASENNUS PROFIILIIN ø11 mm
47 10.6 HAHN A153 SARANAN ASENNUS
48 11.1 OVENSULJIN ABLOY DC235 OVENSULJIN DORMA TS73
49 12.1 ALUSLEVYN 73/20 ASENNUS Vetoniitti 4x8.4 RST Tuotekoodi osoittaa kapean reunan
50 12.2 ABLOY KONEISTUKSIA ABLOY LC 300 LC 301 LC 302 LC 305 ABLOY LC 306 ABLOY EL 412 EL 413
51 12.3 KÄYTTÖLUKKO ABLOY LC300 73/10 M5x13 M5x13 73/10 73/10 asennusvaiheessa lisätään tiivistysmassaa kiinnityshelan ja lämpökatkon väliin. Hela asennetaan paikalleen lukkorungolle tehdystä reiästä.
52 12.4 ABLOY 8400 MIKROKYTKIMEN ASENNUS 73/20 4.2x16 M4x10 M4x10 4.2x16 Vetoniitti ø4x8.4 RST
53 12.5 VARMUUSLUKKO ABLOY LC306 73/10 M5x13 M5x13 73/10 73/10 asennusvaiheessa lisätään tiivistysmassaa kiinnityshelan ja lämpökatkon väliin. Hela asennetaan paikalleen lukkorungolle tehdystä reiästä.
54 12.6 VARMUUSLUKON VASTAPALAN ASENNUS 73/20 4.8x13 4.8x13 4.8x13 Vetoniitti ø4x8.4 RST
55 13.1 KAAPELOINTI Kaapelia asennettaessa täytyy huomioida, että siille jää riittävästi liikkumavaraa.
56 13.2 YLIVIENTISUOJAN ASENNUS 73/10 M5x13 3.5x16 ø12 mm M5x13 73/10 73/10 asennusvaiheessa lisätään tiivistysmassaa kiinnityshelan ja lämpökatkon väliin. Hela asennetaan paikalleen ylivientisuojalle tehdystä reiästä.
57 14.1 LIUKUOVI BESAM UNISLIDE/2 KONEISTOLLA
58 14.2 LK 73 LIUKUOVI BESAM UNISLIDE/2 KONEISTOLLA 17 16
59 14.3 LIUKUOVIKONEISTON ASENNUS Kiinnitysvälin mitoituksessa noudatetaan Besam piirustuksen mukaista mitoitusta. M6x40 ruuvit valitaan taustamateriaalin mukaan Ruuvit sisältyvät koneistotoimitukseen
60 14.4 LIUKUOVEN KIINNITYSKISKON ASENNUS PUITTEESEEN Kannatinvaunujen alapultit sisältyvät koneistotoimitukseen M8x25 Ruuveille porataan ø 7 mm alkureiät M8x25
61 14.5 LK 73 LIUKUOVI BESAM UNISLIDE
62 14.6 LK 73 LIUKUOVEN OHJAUSTAPIN ASENNUS Ohjainlaakeri kiinnitetään materiaaliin sopivilla ruuveilla
63 14.7 LIUKUOVIPROFIILIEN ASENNUS VI 4.8x16 Vaahto PVC-lista 10x14 4.8x16
64 14.8 VARMUUSLUKKO LC306 ASENNUS LIUKUOVEEN 73/10 M5x13 M5x13 73/10 73/10 asennuksessa lisätään tiivistysmassaa kiinnityshelan ja lämpökatkon väliin. Hela asennetaan lukkorungolle tehdystä reiästä sisään.
65 14.9 VARMUUSLUKON VASTALEVYN ASENNUS LIUKUOVEEN 73/10 kiinnityshelan ja lämpökatkon väliin lisätään tiivistysmassaa. Hela asennetaan vastaraudalle tehdystä reiästä sisään. 73/10 M5x13 4.8x13 4.8x13 M5x13 73/10
66 15.1 PARIOVI PROFIILIN KONEISTUS 4.8x22 k/k 300 VI Profiilia asennettaessa täytyy huomioida asennuskohta (11,5 mm) puitteessa. Yläkuvanto profiilista Koneistuskulmat ja katkaisupituudet
67 15.2 PARIOVI PROFIILIN ASENNUS < < 4.8x22
68 15.3 PARIOVEN TIIVISTYSKAPPALEEN ASENNUS 73TK1 VI VI 73TK1 Tiivistyskappaleet asennetaan profiilin päihin, jonka jälkeen profiili asennetaan paikoilleen.
69 16.1 VEDIN/TYÖNNIN YHDISTELMÄT TU 707 P-876/707 - vedinputki P vetimen korva P-876/S - päätytulppa TU 707 P-707 P-937/938 - vedinputki P vetimen pääty P-937/S P-937/S P-938 P-876/S P-938 P-937/S P-939 P-939 P-937/938/939 - vedinpalkki P-938 ja vetimen pääty P-937/S - listavedin P-939/300 P-939/939 - listavedin P-939/300 KIINNITYSESIMERKKI
70 17.1 LIITTYMINEN P50L-SARJAAN Painekyllästetty puu tai vast. 1-5 mm PX4, PX5 Huom. alle 3 mm välissä käytetään tiivistysmassaa. VT
71 18.1 LIITTYMINEN RAKENNUSRUNKOON, ESIMERKKEJÄ
72 18.2 LIITTYMINEN RAKENNUSRUNKOON, ESIMERKKEJÄ
73 19.1 LK73 SARJAN PROFIILIEN POIKKILEIKKAUSARVOT Profiili Profile I x W x I y W y cm 4 cm 3 cm 4 cm Alumiiniseos EN-AW 6063 T5, R p 0.2 min = 130 N/mm 2 R m min = 175 N/mm 2 E = N/mm 2
74 19.2 RUNGON MITOITUS TUULIKUORMALLE Taipuma L/200 Taipuma L/300 q=0.6 kn/m 2 q=0.6 kn/m 2 Lasiala on jaettu osiin jännevälin suunnassa. Lasialaa ei ole jaettu osiin jännevälin suunnassa. Tuulikuorma (RIL ) Korkeus maanpinnasta m 0=Avomeri I=Laaja avoin alue II=Maatalousmaa, satunnaisia pieniä esteitä III=Esikaupunki- ja teollisuusalueet, metsät IV=Kaupunkien keskusta-alueet Tuulikuorma q=c p x q k c p =painekerroin (yleensä 1.0) q k =tuulenpaine VAAKARUNGON MITOITUS LASINPAINOLLE Vaakarungon taipuma max. 3 mm Lasin paino (kg) Jänneväli (m) Jänneväli (m) Kuormitusleveys (m) Kuormitusleveys (m) Tuulenpaine kn/m 2 Wind load Lasin leveys (m)
75 19.3 JULKISIVUN RUNGON MITOITUS Mitoitusesimerkki - sijaintipaikka Tampere, alue III - julkisivun korkeus maanpinnasta h= 17 m tuulikuorma q = c p x q k = 1.0 x 0.6 = 0.6 kn/m 2 PYSTYRUNKOPROFIILIN MITOITUS - jänneväli 2.5 m - kuormitusleveys 1.5 m - rungon mitoituskäyrästö L/200 pystyrunkoprofiili VAAKARUNKOPROFIILIN MITOITUS - jänneväli 1.5 m - kuormitusleveys 1.1 m - rungon mitoituskäyrästö L/300 vaakarunkoprofiili K-lasi, lasin paino = 1.6 x 1.5 x 47 = kg - rungon mitoituskäyrästö lasin painolle vaakarunkoprofiili Vaakarunkoprofiiliksi valitaan
