1 SAPA LASIRAKENNE 3074/3050 Eristetty ja eristämätön

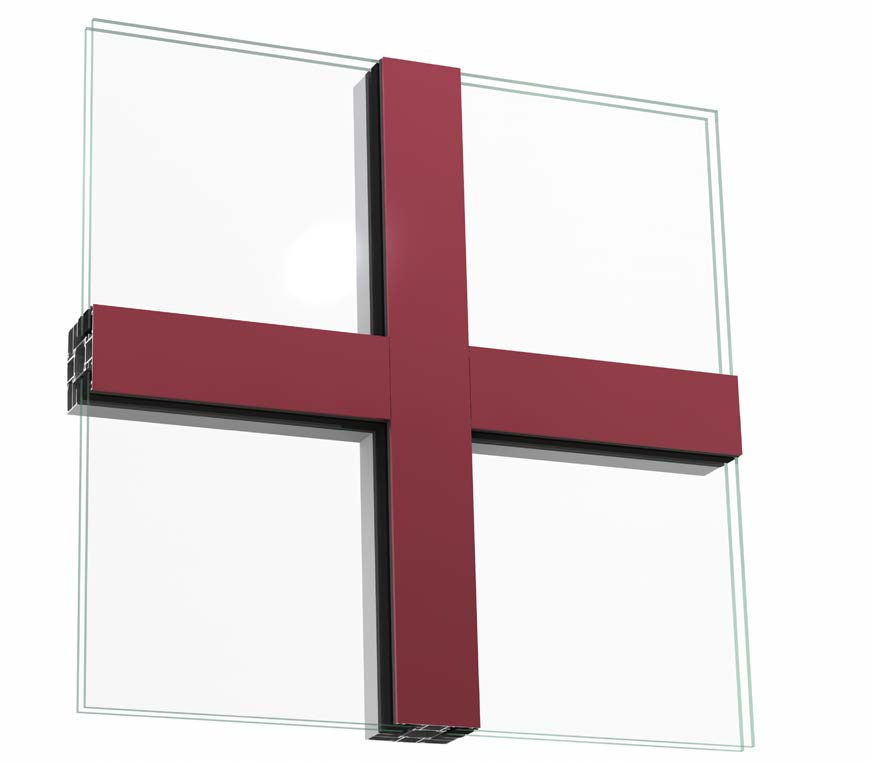

2 Sapa Lasirakenne Lasirakenteet koostuvat eristetyistä, mm syvistä alumiiniprofiileista. Lasitus tehdään sisäpuolelta lasituslistoilla. Ulomman ja sisemmän saumanauhan suorat reunat mahdollistavat optimaaliset valoaukkomitat. Järjestelmä on kenttätuuletettu, eli jokaisessa lasiaukossa ja umpiosassa on tuuletus ja vedenpoisto erikseen. Lisäksi järjestelmässä on kaksivaiheinen tiivistys, jossa ulkopuolen tiivistenauha toimii sadetakkina ja sisäpuolen tiivistenauha muodostaa päätiivisteen (ilma/vesi) rakenteesta on kaksi eri tavoin eristettyä mallia. Lasitus tehdään sisäpuolelta. Lasirakenne 3074, jauhemaalattu 2

3 Järjestelmä asennetaan normaalisti yhden kerroksen korkuisena välipohjien väliin ja lasitus tehdään sisäpuolelta. Paloluokat, ks. luku M Palonsuoja eristetyt profiilit Marienlyst Ungdomsskole, Drammen, Norja. Lasirakenne 3074, paloluokka E 30, sisäpuoli. 3

4 Lasirakenne 3074, profiilit 89/106/138 74/89/150/200 52/67/100/150/ Karmi, syvyys 74 mm, integroidut lasituslistat ulospäin. Kynte 2k- tai 3k-eristyslasille. Piena, syvyys 74 mm 89 Piena maks. 106 mm suuremmilla jänneväleillä. Kynte 2k- tai 3k-eristyslasille. Epäsymmetrisesti sijoitettu lasi, integroitu lista Symmetrisesti sijoitettu lasi, designlista Lasipaksuus mm Lasipaksuus mm Lasirakenne 3074, ikkunat 35 74/89/150/224 Puiteprofiili (kompakti-ikkuna) sisäänavautuvalle ikkunalle, jossa kynte 2k-eristyslasille. 30/37,5/52,5 5 74/89/150/224 72/92/111 48/61/94/196 Puiteprofiili sisäänavautuvalle ikkunalle, jossa kynte 2k- tai 3k-eristyslasille. Puiteprofiili ulosavautuvalle ikkunalle, jossa kynte 2k- tai 3k-eristyslasille. 4

5 Sapa Lasirakenne k-eristyslasi Lasi, U g W/m 2 K (keskipiste). Lämpöreunavälilista. Profiiliosuus 1,0 1,1 1,2 1,3 1,4 1,5 1,6 10 % 1,2 1,3 1,4 1,5 1,6 1,7 1,8 15 % 1,3 1,4 1,5 1,6 1,7 1,7 1,8 20 % 1,4 1,5 1,6 1,7 1,7 1,8 1,9 Ovet järjestelmissä 3074, ks. luku Ovet. Ikkunat järjestelmissä 3074, ks. luku Ikkunat eristetyt profiilit Runkoprofiilin syvyys Runkoprofiilin leveys mm mm Lasi Yksinkertainen lasi: 5-13 mm 2k-eristyslasi ja 3k-eristyslasi: mm Umpiosa Ulkopuolinen pintakerros peltiä/ julkisivulasia, sisäpuolinen pintakerros peltiä/levymateriaalia. Paloluokka E 30, EI 15, EI 30 ja EI 60 Saatavana on malli, jossa on designlistat symmetrisesti sijoitetulle lasille. 2k-eristyslasi: paksuus mm. Lasirakenne 3074, profiilit 52/67/100/150/202 74/89/150/172/200 52/67/100/150/202 5

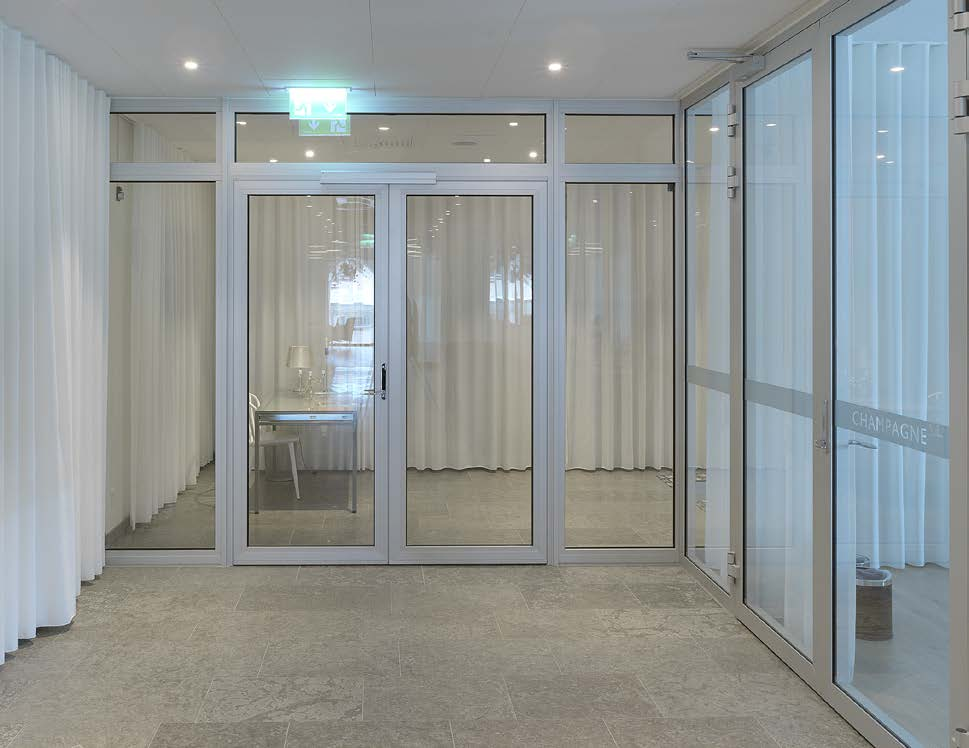

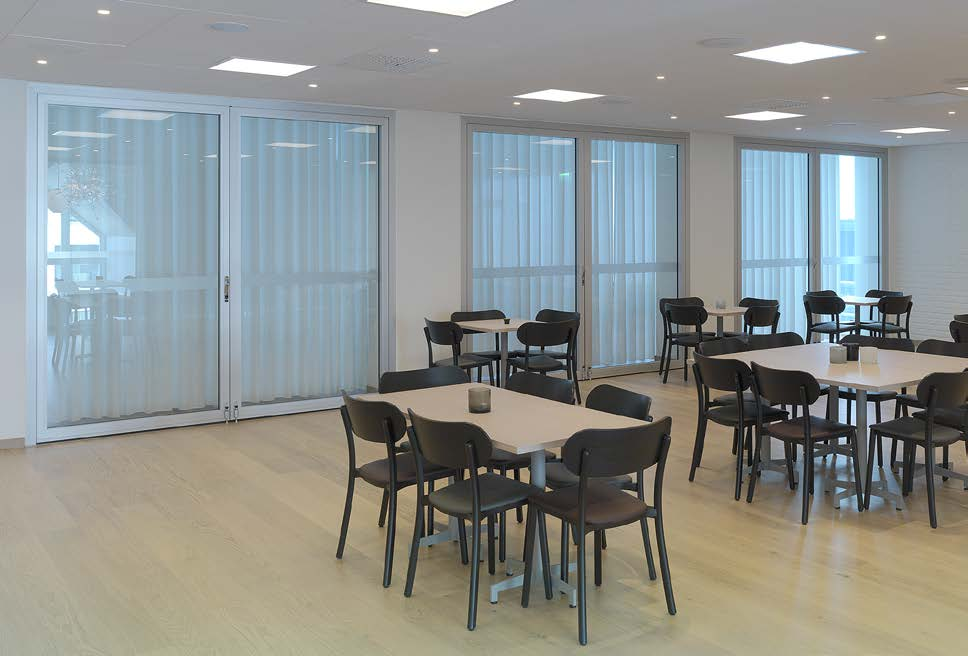

6 PM & Vänner Hotel, Växjö, Ruotsi 6

7 Lasirakenne 3074, nurkka Ytterhörn Lasirakenne 3074, kulmat 7

8 Sapa Lasirakenne 3050 Järjestelmä 3050 sisäpuolisiin lasirakenteisiin koostuu eristämättömistä, 50 mm syvistä alumiiniprofiileista. Lasitus tehdään sisäpuolelta lasituslistoilla. Runkoprofiilit, syvyys mm ja leveys mm. Avattava ikkuna, kääntö- ja liukuovet on helppo integroida. Järjestelmä eristämättömille sisäpuolisille lasirakenteille. Oviin ja ikkunoihin on saatavana sama profiilisyvyys. Lasirakenne 3050, jauhemaalattu 8

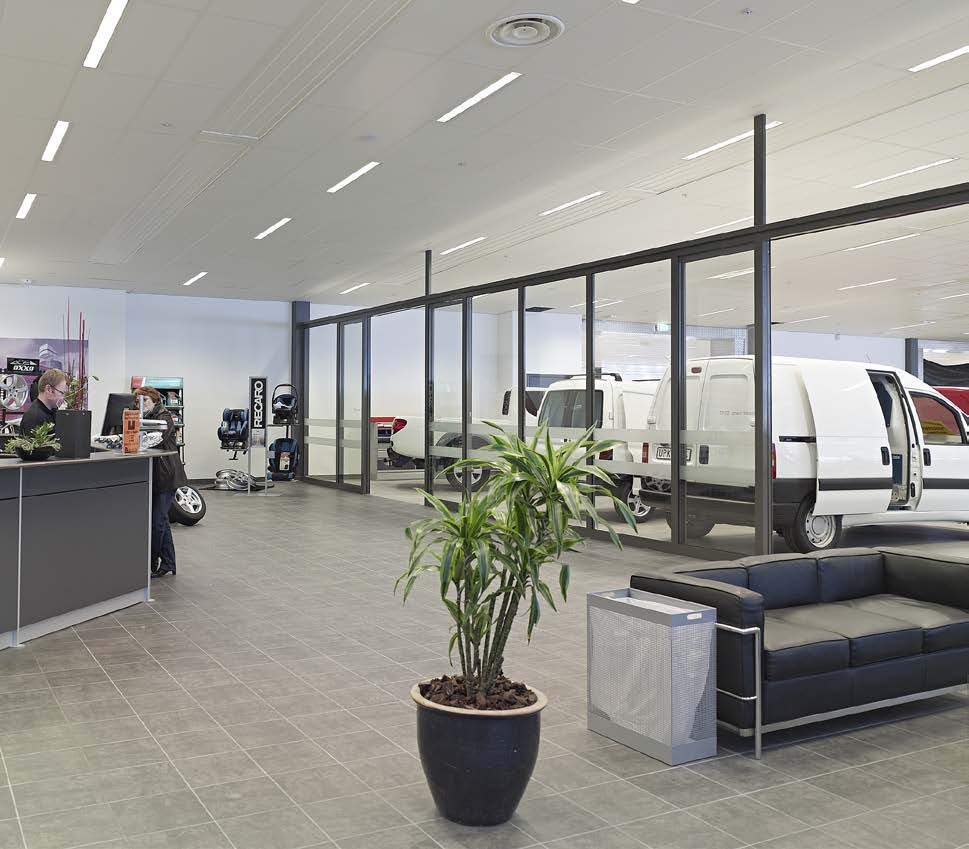

9 Järjestelmä asennetaan normaalisti yhden kerroksen korkuisena välipohjien väliin ja lasitus tehdään sisäpuolelta. Paloluokat, ks. luku Palonsuoja. Rakenne symmetrisesti sijoitetulla lasilla ja designlistalla, ks. luku Sapa Ovet eristämättömät profiilit Hedin Bil, Göteborg, Ruotsi 9

10 Lasirakenne 3050, profiilit /150/172/ Epäsymmetrisesti sijoitettu lasi, integroitu lasituslista Symmetrisesti sijoitettu lasi, designlista 74 Lasipaksuus 3-20 mm Lasipaksuus 5-10 mm Lasirakenne 3050, kulmat ja nurkat Karmi, syvyys 50 mm, integroiduilla lasituslistoilla. Kynte yksinkertaiselle lasille tai 2k-eristyslasille

11 Lasirakenne eristämättömät profiilit sisäpuolisiin ratkaisuihin Runkoprofiilin syvyys Runkoprofiilin leveys 50 mm mm Lasi Yksinkertainen lasi: 3-20 mm 2k-eristyslasi: mm Saatavana on malli, jossa on designlistat symmetrisesti sijoitetulle lasille. Yksinkertainen lasi: 5-10 mm eristämätön ikkuna Avattava ikkuna, yksinkertainen lasi. Designlistaa ei saatavana Lasirakenne 3050, ovi 2050, suunnitteluesimerkki Ovi sivuosilla/sivu- ja yläosilla. Antaa näkyvyyttä ja luo yhteyden tilojen välille. Voidaan täydentää kulkua helpottavalla automaattisella ovenavaajalla ja E-karmilla, profiililla kulunvalvontaa varten. Erityisvaatimuksia varten voidaan täydentää laseilla, jotka antavat näkösuojaa tai parantavat turvallisuutta. Ovi 2050, karmi 3050 luonnonanodisoitu. Lue lisää kappaleesta Ovet. 11

12 Lasit ja umpiosat Lasin valinta. Vaihtoehtoja on paljon ja valinta riippuu mukavuus- ja energiavaatimuksista. Profiilit, joissa on tilaa 3k-eristyslasille, antavat luonnollisesti eniten vapautta lasin valintaan. Erilaiset toiminnot, kuten henkilöturvallisuus, murtosuoja, palonsuoja, äänenvaimennus, lianhylkivyys, aurinkosuoja ja energiansäästö, vaativat erilaisen lasin. Lasiin voidaan myös silkkipainattaa erilaisia kuvioita tai käyttää värjättyä lasia. Tärkeä muistaa. Lasipinnat, joita ei ole suojattu ja jotka on sijoitettu niin, että niihin pääse koskemaan, on mitoitettava niin, että ne vähentävät henkilövahinkojen vaaraa. Tällaiset lasipinnat on mitoitettava ihmisen dynaamiselle vaikutukselle. Voimassa olevia normeja ja vaatimuksia on noudatettava. Umpiosan valinta. Rakenteen tietyt osat voidaan tai täytyy varustaa umpiosilla. Umpiosien alusta ja pintakerros on tärkeää huomioida. Jos umpiosiin kohdistuu voimakkaita iskuja tai mekaanista kuormitusta, on alusta valittava kestävästä levy-materiaalista ja pintakerros ruostumattomasta tai lasiemaloidusta teräslevystä. Mitoitustaulukkoja on osoitteessa sapabuildingsystem.fi Tekninen neuvontamme vastaa mielellään myös muihin kysymyksiinne numerossa Lasi 3050 Lasirakenne 3050 Lasipaksuus 3-33 mm Kyntesyvyys Ulompi tiivistenauha Lasi Sisempi tiivistenauha Sisäpuolen lasilista Valoaukkomitta Lasin mitta = valoaukkomitta +34 mm Kyntemitta 12

13 Lasipaksuudet 3074 Glasparti Lasirakenne Glastjocklek Lasipaksuus mm Kyntesyvyys Ulompi tiivistenauha Lasi Sisempi tiivistenauha Sisäpuolen lasilista Valoaukkomitta Lasin mitta = valoaukkomitta +34 mm Kyntemitta Tuuletus ja vedenpoisto 13

14 Lasirakenne 3050, esimerkkejä luokittelemattomista umpiosista Maks. paksuus 33 mm Umpiosa F1 maks. 30 mm eristys Maks. paksuus 33 mm Umpiosa F2 4,8 mm kuitulevy maks. 20 mm eristys 4,8 mm kuitulevy Maks. paksuus 33 mm Umpiosa F3 10 mm lastulevy maks. 20 mm eristys 14

15 Lasirakenne 3074, esimerkkejä luokittelemattomista umpiosista Maks. leveys 53 mm Umpiosa F1 U-arvo, keskiosa: alimmillaan 0,64 W/m²K. Sopii vähäiseen mekaaniseen rasitukseen, esim. korkealle sijoitettu umpiosa. maks. 50 mm eristys Maks. paksuus 53 mm Umpiosa F2 U-arvo, keskiosa: alimmillaan 0,74 W/m²K. Sopii kohtalaiseen mekaaniseen rasitukseen, esim. matalalle sijoitettu umpiosa. 4,8 mm kuitulevy maks. 40 mm eristys 4,8 mm kuitulevy Maks. paksuus 53 mm Umpiosa F3 U-arvo, keskiosa: alimmillaan 0,74 W/m²K. Sopii voimakkaaseen ulkoa tulevaan mekaaniseen rasitukseen. maks. 40 mm eristys 10 mm lastulevy mm Umpiosa VakuPanel U-arvo, keskiosa: alimmillaan 0,20 W/m²K. Pintakerros: Lasi, alumiinilevy, teräslevy. Värit: Lasille ja alumiinille RAL:n, NCS:n tai DB Akzo Nobelin mukaan. Koot: min. 350 x 350 mm maks x 4500 mm Äänenvaimennus: Yhdistelmä lasi ja 3 mm teräslevy Rw 42 db. Palonsuoja: VakuPanel luokitellaan palamattomaksi. 15

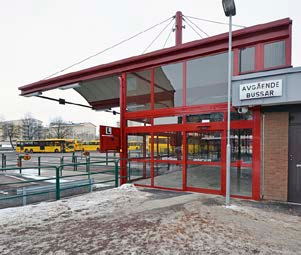

16 SAPA LASIRAKENNE 3074/3050 Kohde: Karlstadin linja-autoasema Kaupunki: Karlstad, Ruotsi Lasirakenteet: Sapa 3050 Liukuovet: Sapa Sisäänkäyntiliukuovi 2050 Pintakäsittely: Jauhemaalaus NCS-S 5040-Y80R Järjestelmätoimittaja Valmistajat Pidätämme oikeuden tuotevalikoima- ja mallimuutoksiin ilman ennakkoilmoitusta. Emme vastaa mahdollisista paino- ja kirjoitusvirheistä. Sapa Buidling Systems maaliskuuta SAPA BUILDING SYSTEMS Sinikalliontie 18 A, Espoo P F system.fi@sapagroup.com
