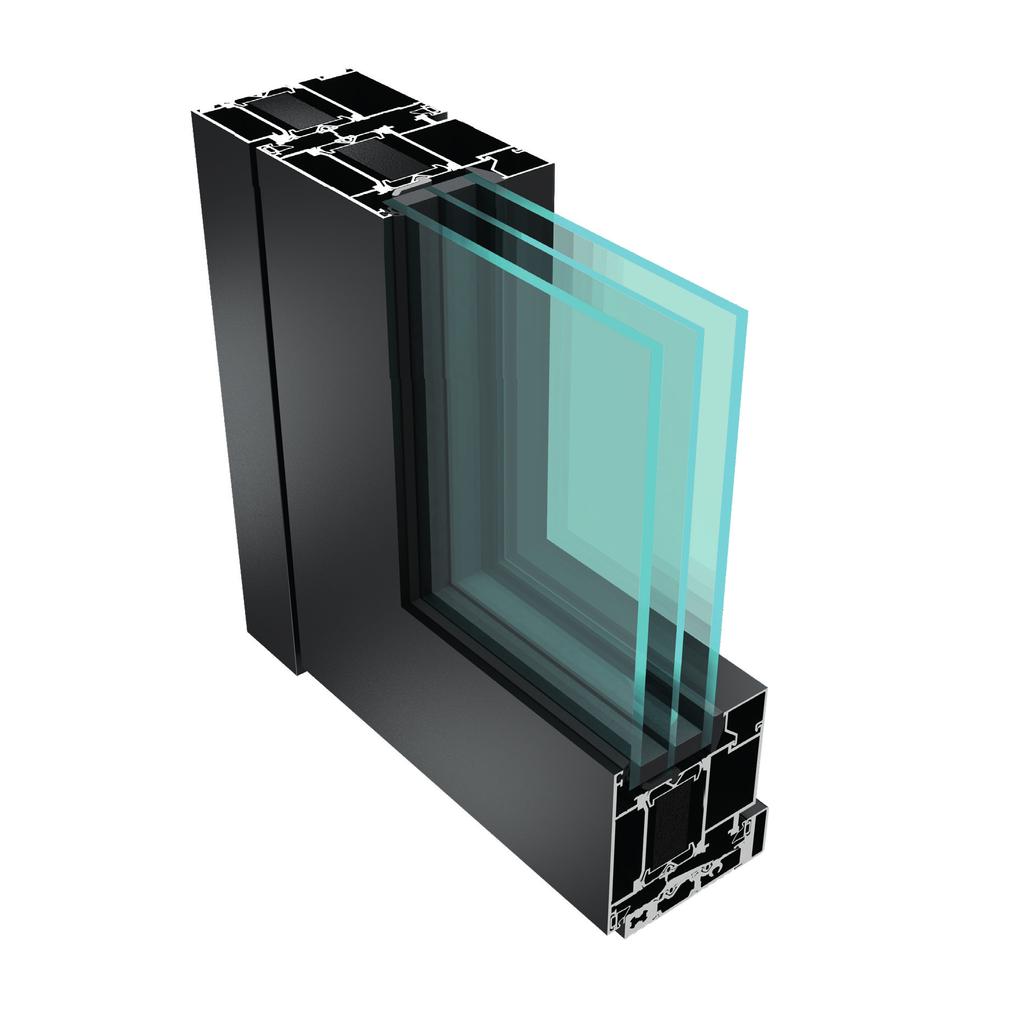

1 Lämpöeristetty parvekeovisarja LK90H Highly insulated balcony doors

2 Valmistusohjeet LK90H

3 Valmistusohjeet Premium Partner in Building LK90H Lämpöeristetyt parvekeovet LK90H Highly insulated balcony doors Käyttökohteita Ulosaukeava yksilehtinen ovi tai pariovi Ylä- tai sivupielelliset ovet Ominaisuuksia Standardioven U-arvo jopa 0,90 W/m 2 K 90 mm syvät karmiprofiilit Käytettävän eristyslasipaketin tai umpiosan vahvuus mm Profiilien pintakäsittelynä on yleensä anodisointi tai jauhemaalaus. Runkoprofiilien ulko- ja sisäpuoli voidaan tehdä erivärisiksi. Euro Groove -ura standardiheloille (esim. Mila Garant) Monipistelukitus Aukipitolaite oven tuuletusasentoon lukitsemiseksi Voidaan käyttää joko pinta- tai putkisaranoita Saatavilla erillinen profiili kynnyksen lisätiivistykseen LK90H -järjestelmän ovet voidaan liittää helposti P50L-julkisivujärjestelmään. Tarvittaessa voidaan tehdä myös uusia profiilimuotoja nopeasti ja edullisin kustannuksin. Täysin kierrätettävissä Vähäinen huollon tarve eliniän aikana Toimii kaikissa sääolosuhteissa CE-merkittävissä SFS-EN A1 mukaan Applications Outward opening single and double leaf doors Doors with top or side light Features U D -value up to 0,90 W/m 2 K with standard size door 90 mm deep profiles Thickness of IGU or panels mm Powder coated or anodized surface treatment. Different finishes of inside and outside possible. Euro Groove for standard hardware (e.g. Mila Garant) Multipoint locking Hold-open stay for keeping the door in ventilation position Surface mounted hinges or butt hinges can be used New profile shapes can be produced quickly when necessary with low costs Special profile for additional sealing of threshold Completely recyclable Minimal care and maintanance required High resistance to any weather conditions Possible to attach CE mark (EN A1) Purso Oy vastaa tämän tuotekatalogin sovellustapojen toimivuudesta, mutta muista sovellustavoista vain erikseen sovittaessa. Vastuu rakenteiden valmistuksen ja asennuksen valvonnasta ei kuulu Purso Oy:lle. Purso Oy quarantees the function of the applications described in this catalogue. Other applications are quaranteed only by separate agreement. Purso Oy does not take responsibility for control of the installations.

4 Valmistusohjeet LK90H SISÄLLYSLUETTELO Profiilit ja tarvikkeet Profiles and accessories Detaljit Details Ovi- ja runkoprofiilit Door and frame profiles Lisäprofiilit, lasituslistat Addtional profiles, glazing beads Tarvikkeet, liitoskappaleet Accessories, joint pieces Käyntioven helat Main door hardware Levikkeelliset ovet ja pariovet, toissijaisen ovilehden helat Slave door hardware Pintasaranat Hinges, surface mounted Putkisaranat Butt hinges Ulos aukeava parvekeovi Outward opening balcony door Ulos aukeava parvekeovi putkisaranalla Outward opening balcony door with butt hinge Ulos aukeava parvekeovi sivupielellä Outward opening balcony door with sidelight Ulos aukeava parvekeovi yläpielellä Outward opening balcony door with top light Ulos aukeava parvekeovi P50L-sarjan sivu- ja yläpielellä Outward opening balcony door with side and top light from P50L-series LK90H parvekeoven liittäminen P50L-sarjaan Joining LK90H balcony doors to P50L-series LK90H parvekeovien tarvikeprofiilit Accessory profiles for LK90H balcony doors Liittäminen rakennusrunkoon, esimerkkejä Mounting to building frame, examples Lasitusohje Glazing instructions Lasituslistojen ja tiivisteiden valinta Selecting glazing beads and gaskets

5 Valmistusohjeet LK90H SISÄLLYSLUETTELO Valmistus, liitokset Manufacturing, joints Karmiprofiilin ja kynnysprofiilin liitos V1 Joint between frame and threshold V Karmiprofiilin ja kynnysprofiilin liitos V2 Joint between frame and threshold V Profiilien T-liitos T-joint Priofiilin 9005 T-liitos koneistus T-joint machining for profile Profiilin jiiriliitos (karmi) Profile mitre joint Profiilin jiiriliitos (ovilehti) Profile mitre joint Profiilien ja jiiriliitos (ovilehti) Profiles and mitre joint Huullostiivisteen DX781 asennus Door seal DX781, installation Oven keskitiivisteen DX785 asennus Door seal DX785, installation Valmistus, heloitus Manufacturing, hardware Saranoiden koneistus, paikat Hinges, machining Giesse Domina HP saranoiden koneistus Machining for Giesse Domina HP hinges Hahn M701/M751 saranoiden koneistus Machining for Hahn M701/ M751 hinges Hahn A901/A951 saranoiden koneistus Machining for Hahn A901/ A951 hinges Savio putkisaranoiden koneistus Machining for Savio butt hinges Alpro putkisaranoiden koneistus Machining for Alpro butt hinges Assa Abloy S4140 monipistelukon koneistus Assa Abloy S4140 multipoint lock machining Lukon vastarautojen (SGO1960ZN) koneistus Striker plate (SGO1960ZN) machining

6 Valmistusohjeet SISÄLLYSLUETTELO LK90H FIX 750 painiketoiminen ovijarru/aukipitolaite mitoitus ja asennus FIX 750 handle operated brake/hold open stay instructions for mounting Ominaisuudet/ luokitus SFS-EN A1 mukaisesti Properties/ Class accordance to EN A

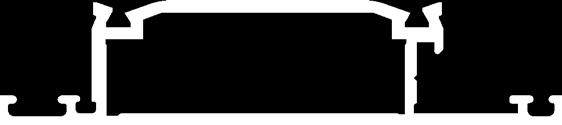

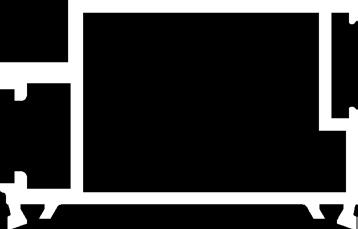

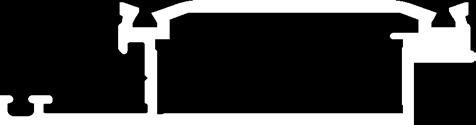

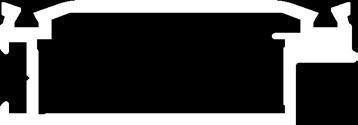

7 Valmistusohjeet OVI- JA RUNKOPROFIILIT DOOR AND FRAME PROFILES LK90H JL230 90JL131 90JL JL TL5 78JL5 78TL5 78JL JL

8 Valmistusohjeet LISÄPROFIILIT ADDITIONAL PROFILES LK90H LASITUSLISTAT GLAZING BEADS TIIVISTEET GASKETS ,5 PX4 PX5 PX6 KT08 KT10 HT , PE1 DX781 DX783 DX785 DX786

9 Valmistusohjeet TARVIKKEET ACCESSORIES LK90H 2.1 Liitos kappaleet / Joint pieces 78TL5 78JL5 90JL230 Profiilit / for profiles: Profiili Profile Profiilit / for profiles: Jiiriliitoskappale Mitre joint piece JL JL JL T-liitoskappale T-joint piece JL5 78TL /132 90JL Profiilit / for profiles: KVL JL131 Profiilit / for profiles: JL132 Profiilit / for profiles: JL Profiilit / for profiles: / 132 KVL175 KVL175 ERISTESOIRO / INSULATION STRIP L=1250 mm, 10 kpl/pakkaus, 10 pc/package Profiileille / for profiles: 9005, 9006, PURx13 ERISTESOIRO / INSULATION STRIP L=1250 mm, 10 kpl/pakkaus, 10 pc/package Profiileille / for profiles: , ,, PURx43 PARIOVEN TIIVISTYSKAPPALE / SEALING PIECES FOR 2-LEAF DOOR Symmetrinen / symmetrical 4 kpl/ovi, 4 pc/door 78TK2 PIKASALVAN HELA / 78H/30 COUNTERPIECE FOR QUICK BOLT ROD Karmi ja kynnys / Frame and threshold

10 Valmistusohjeet LK90H KÄYNTIOVENHELAT MAIN DOOR HARDWARE OVILEHDEN KORKEUS / HEIGHT OF DOOR LEAF: h: (2404) mm (karmikorkeus (2470) mm) (frame height (2470mm) Ovilehti voidaan valmistaa myös korkeampana tai matalampana esim. jättämällä ovijarru/ aukipitolaitetoiminto pois. Door leaf can be manufacture also higher or lower e.g without hold open stay function. OVILEHDEN LEVEYS / WIDTH OF DOOR LEAF: w: mm (karmileveys mm) (frame width mm) Ovilehti voidaan valmistaa myös leveämpänä tai kapeampana esim. jättämällä ovijarru/ aukipitolaitetoiminto pois. Door leaf can be manufacture also wider or narrower e.g. without hold open stay function. Aukipitolaite / Hold open stay 750/3 (w: mm) 750/4 (w: mm) Yksilehtisessä ovessa tulee käyttää kolmea karmiin kiinnitettävää vastarautaa Three strikers needs to be used in single leaf door esim. 3 x SGO1960ZN e.g. 3 x SGO1960ZN OVILEHDEN MAKSIMI PAINO PUTKISARANOILLA / MAXIMUM WEIGHT OF ONE DOOR LEAF WITH BUTT HINGE: 80 kg OVILEHDEN MAKSIMI PAINO PINTASARANOILLA / MAXIMUM WEIGHT OF ONE DOOR LEAF WITH SURFACE MOUNTED HINGE: 1 kg PURx43 PURx h h - 29mm w - 29mm PURx43 PURx43 w

11 Valmistusohjeet LK90H LEVIKKEELLISET OVET JA PARIOVET, TOISSIJAISEN OVILEHDEN HELAT SLAVE DOOR HARDWARE Levikkeelliset ovet ja pariovet, toissijainen ovilehti pikasalvalla esim. Roca 0 Slave door hardware quick latch e.g Roca PURx43 PURx h h - 29mm w - 29mm PURx43 PURx43 w

12 Valmistusohjeet LK90H 3.2 PINTASARANAT HINGES, SURFACE MOUNTED Domina HP 2-os / 2-pc Domina HP 3-os / 3-pc HAHN M701 HAHN M751 HAHN A901 HAHN A951

13 Valmistusohjeet PUTKISARANAT BUTT HINGES LK90H SAVIO OVILEHDEN (leveys 1000, korkeus ) SUOSITELTAVAT MAKSIMIPAINOT (kg) ERI SARANOILLA DOOR LEAVES (width 1000, heigth ) RECOMMENDED MAXIMUM WEIGTHS (kg) FOR HINGES Käyttökohde/ Application ALPRO Saranat Hinges Tyyppi/ Type HAHN M701 (2-os) HAHN M751 (3-os) HAHN A901 (2-os) HAHN A951 (3-os) SAVIO ALPRO Giesse DOMINA HP (2-os) Giesse DOMINA HP (3-os) kpl/ pcs Omakotitalot, yms. Singlefamily houses etc. Porraskäytävän ovet, yms. Staircase doors, etc Porraskäytävän ovet, yms. (Oviautomatiikka) Staircase doors, etc (Door automation) Koulut, sairaalat, yms. (Oviautomatiikka) Schools, hospitals, etc. (Door automation)

14 Valmistusohjeet LK90H 4.1 ULOS AUKEAVA PARVEKEOVI OUTWARD OPENING BALCONY DOOR * h 2304 (2404**) h 2304 (2404**) w 1078 w 1078** w 1078** 4 4 ** HUOM! kts. sivu ** NOTE! see page SH* 4a SH* 4b * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita. * If the door is not exposed to rain, drip moulding and ventilation (SH) are not necessary.

15 Valmistusohjeet LK90H 5.1 ULOS AUKEAVA PARVEKEOVI PUTKISARANALLA OUTWARD OPENING BALCONY DOOR WITH BUTT HINGE * (2404**) (2404**) ** PT* 4a PT* 4b ** HUOM! kts. sivu ** NOTE! see page * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita. * If the door is not exposed to rain, drip moulding and ventilation (SH) are not necessary.

16 Valmistusohjeet LK90H 6.1 ULOS AUKEAVA PARVEKEOVI SIVUPIELELLÄ OUTWARD OPENING BALCONY DOOR WITH SIDELIGHT * ** (2404**) ** HUOM! kts. sivu ** NOTE! see page PT* 4a 4b PT* * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita. * If the door is not exposed to rain, drip moulding and ventilation (SH) are not necessary.

17 Valmistusohjeet LK90H ULOS AUKEAVA PARVEKEOVI YLÄPIELELLÄ OUTWARD OPENING BALCONY DOOR WITH TOP LIGHT * (2404**) PT* 4a PT* 4b ** ** HUOM! kts. sivu ** NOTE! see page * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita. * If the door is not exposed to rain, drip moulding and ventilation (SH) are not necessary.

18 Valmistusohjeet LK90H 8.1 ULOS AUKEAVA PARVEKEOVI P50L-SARJAN SIVU- JA YLÄPIELELLÄ OUTWARD OPENING BALCONY DOOR WITH SIDE AND TOP LIGHT FROM P50L-SERIES 11a 11a 11a 11a 10a 10b 10a 9a 11b 11b 9a 948* a 10a 8a 8b 11a 4 4a 4b (2404**) 1078** ** HUOM! kts. sivu ** NOTE! see page PT* 10a 10b 10a PT* a 8a 8b * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita. * If the door is not exposed to rain, drip moulding and ventilation (SH) are not necessary.

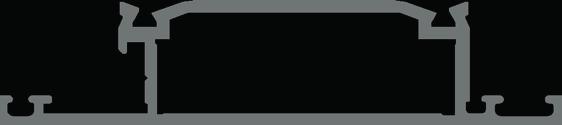

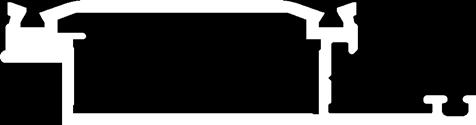

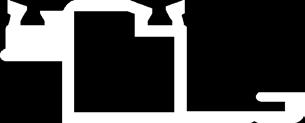

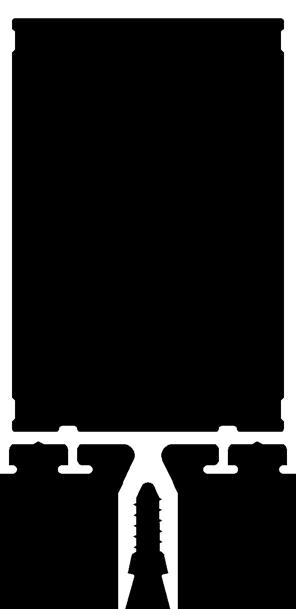

19 Valmistusohjeet LK90H 9.1 LK90H PARVEKEOVIEN LIITTÄMINEN P50L-SARJAAN JOINING LK90H BALCONY DOORS TO P50L-SERIE 122 ~5 151 ~5

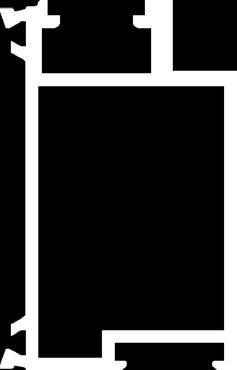

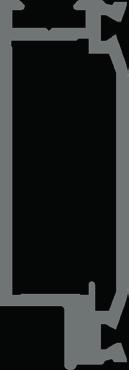

20 Valmistusohjeet LK90H 10.1 LK90H PARVEKEOVIEN TARVIKEPROFIILIT ACCESSORY PROFILES FOR LK90H BALCONY DOORS SH Latta ~6x25mm Block ~6x25mm 19572

21 Valmistusohjeet LK90H 11.1 LIITTÄMINEN RAKENNUSRUNKOON, ESIMERKKEJÄ MOUNTING TO BUILDING FRAME, EXAMPLES Kiinnitysliuska Fixing strip Kiinnitysholkki Fixing collar Kiinnitysruuvi Fixing screw Tiivistysmassa Sealing compound PU-vaahto PU foam Peitelista Cover strip Tiivistysmassa Sealing compound Kiinnitysruuvi Fixing screw PE-nauha PE strip Kiinnitysliuska Fixing strip PU-vaahto PU foam Peitelista Cover strip 10- Kiinnitysliuska Fixing strip Kiinnitysholkki Fixing collar Kiinnitysruuvi Fixing screw Tiivistysmassa Sealing compound PU-vaahto PU foam Latta ~6x25 mm Block ~6x25 mm Tiivistysmassa Sealing compound

22 Valmistusohjeet LASITUSOHJE LK90H 12.1 Ennen lasittamista varmistetaan, että lasikyntteet, lasilistat ja lasit ovat puhtaat ja kuivat. Tiivisteiden katkaisussa on huomioitava kutistumisvara, joka on on n. 5 mm metriä kohden. Tiivisteiden nurkka- ja jatkoskohdat liimataan ja tiivistetään massalla. Toimittamiemme tiivisteiden materiaali on EPDM-kumia. Kyseiset tiivisteet kestävät erittäin hyvin lämpötilojen vaihtelua, lämpöä ja vanhenemista. Tiivisteiden asennus suoritetaan seuraavasti: Ulkopuolen lasitustiiviste sovitetaan profiili uraan. Lasin ja lasituslistojen asennuksen jälkeen sovitetaan sisäpuolen jälkiasennustiiviste paikoilleen. Jälkiasennustiivisteen asennusta voidaan helpottaa käyttöön soveltuvalla liukastusaineella. Kiilaus Kiilauksen tehtävänä on tukea, keskittää ja kantaa lasi tai umpiolasi puitteessa tai karmissa tarkoitetulla tavalla ja varmistaa ikkunan tai oven pysyminen oikeassa muodossa. Kiilatyypit: kannatuskiilat, jotka siirtävät lasiruudun painon runkoon tukikiilat, jotka varmistavat lasiruudun paikallaan pysymisen kuljetuskiilat, jotka pitävät lasiruudun oikealla paikalla ikkunaelementissä kuljetuksen aikana. Kannatuskiilat valmistetaan säätä ja lämpötilan vaihteluja kestävästä muovista, jonka kovuus on 70 o -90 o Shore A tai muusta vastaavasta materiaalista. Kannatuskiilojen pituus on mm ja leveys valitaan siten, että kiilat kantavat ja tukevat umpiolasia koko sen paksuudelta. Kannatuskiilojen paksuus on vähintään 5 mm. Tuki- ja kuljetuskiilat tulee olla paksuudeltaan joustavia ja ne eivät saa haitata kannatuskiilojen toimintaa. Tukikiilat estävät lasiruudun liikkumisen käytössä. Tuki- ja kuljetuskiilojen pituus on vähintään 100 mm ja leveys sama kuin kannatuskiiloilla. Kiilojen asennus Kannatus-, tuki- ja kuljetuskiilojen sijainti on esitetty alla olevissa kuvissa. Kiilat sijoitetaan mm:n etäisyydelle umpiolasin nurkista. Tehdaslasituksessa kannatuskiilojen paikat merkitään selvästi karmiin. KIILOJEN SIJOITUS KANNATUSKIILA TUKIKIILA KULJETUSKIILA

23 Valmistusohjeet GLAZING INSTRUCTIONS LK90H 12.2 Before commencing glazing, it must be ensured that glass rebates, glazing beads and glass panes are clean and dry. When glazing with profile sealing strip an allowance for shrinkage ( ca. 5 mm/m ) must be made when cutting lengths of profile sealing strips. Joints are to be glued and sealed with sealing compound. The material of the sealing Purso provides is EPDM rubber. These profile strips are highly resistant to temperature changes, heat and ageing. Installion of strips is as follows: Exterior glazing strips are fitted into the profile groove. When the glass pane and glazing beads have been installed, retrofit strip is fitted. A silicone spray or equivalent lubricant may be used to facilitate the installation of the retrofit strip. Padding Padding is intended to support, centre and bear the glass pane or sealed glazing unit in the casement or frame as designed, and to ensure the permanence of the shape of a window or door. Pad types: bearing pads that transmit the weight on the pane to the frame lock pads that hold the pane in place transport pads that ensure that the glass pane remains on place in the window element during transport. Bearing pads are made of plastic ( 70 o to 90 o Shore A hardness ) or equivalent which is resistant to weather and changes in temperature. The pads are mm length and of an appropriate width to support the sealed glazing unit across its entire thickness. Bearing pads are to be at least 5 mm thick. Lock and transport pads are to be of appropriate thickness and must not obstruct functioning of bearing pads. The lock pads prevent the glass pane from moving in use. Lock and transport pads are at least 100 mm long and as wide as bearing pads. Installation of pads Positioning of bearing, lock and transport pads is shown in illustration. The pads are placed at a distance of 50 to 100 mm from the corners of sealed glazing units. In factory-glazing the positions of bearing pads are marked clearly on the frame. PAD POSITIONING BEARING PAD LOCK PAD TRANSPORT PAD

24 Valmistusohjeet LK90H 13.1 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA SELECTING GLAZING BEADS AND GASKETS Lasin paksuus/ Glazing thickness Lasituslista/ Glazing bead Ulkopuolentiiviste/ Outer gasket Sisäpuolentiiviste/ Inner gasket DX783 KT10 34 (39 mm) 35 KT DX783 KT10 38 (35 mm) 39 KT DX783 KT10 42 (31 mm) 43 KT DX783 KT10 46 (27 mm) 47 KT DX783 KT10 50 (23 mm) 51 KT DX783 KT10 54 (19 mm) 55 KT DX783 KT10 58 (15 mm) 59 KT DX783 KT10 61 (12 mm) 62 KT DX783 KT08 KT10 Umpiosan paksuus/ Filling thickness Lasituslista/ Glazing bead Ulkopuolen-tiiviste/ Outer gasket Sisäpuolentiiviste/ Inner gasket DX783 PX6 64 (12 mm) PX5 65 PX DX783 PX6 67 (9 mm) PX5 68 PX DX783 PX6 71 (5 mm) PX5 72 PX PX4 PX5 PX6

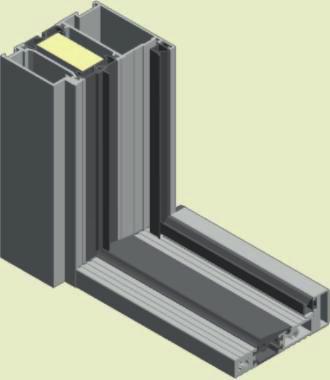

25 7,5 2 Valmistusohjeet LK90H 14.1 KARMIPROFIILIN JA KYNNYSPROFIILIN LIITOS v1 JOINT BETWEEN FRAME AND THRESHOLD V Ø4.8x80 A2 Tulppa 30x10 End plug Tiivistysmassa Sealing compound Koneistus Machining Liima Glue 16,6 50,5 5 DX785 Tiivistysmassa Sealing compound Tiivistysmassa Sealing compound DX786 DX781 Tiivistysmassa Sealing compound DX781

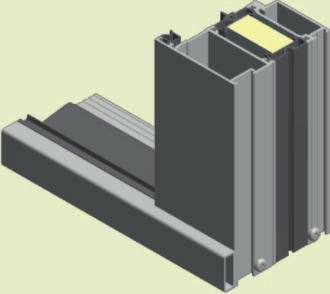

26 7,5 2 Valmistusohjeet LK90H 14.2 KARMIPROFIILIN JA KYNNYSPROFIILIN LIITOS v2 JOINT BETWEEN FRAME AND THRESHOLD V Ø4.8x80 A Tiivistysmassa Sealing compound Koneistus Machining Liima Glue ,6 50,5 5 DX785 Tiivistysmassa Sealing compound Tiivistysmassa Sealing compound DX786 DX781 Tiivistysmassa Sealing compound DX781

27 Valmistusohjeet LK90H 14.3 PROFIILIEN T-LIITOS T-JOINT 78TL5 Pidätinruuvi M6 A2 Locking screw M6 Tiivistysmassa Sealing compound Lukitusniitti Insert pin Vesireikä Water hole Tiivistysmassa Sealing compound

28 8 5 71,5 10,5 6 6 Valmistusohjeet LK90H 14.4 PROFIILIN 9005 T-LIITOS KONEISTUS T-JOINT MACHINING FOR PROFILE Ø6 30,2

29 46, ,5 Valmistusohjeet LK90H 14.5 PROFIILIN JIIRILIITOS (KARMI) PROFILE MITRE JOINT Liima Adhesive 6 Liima Adhesive 90JL131 Myös huullososa tiivistetään liimalla. Also the rebate is sealed with adhesive. 10,5 71,5 8 Lukitusniitti Insert pin

30 57,7 42,2 68,7 42,2 Valmistusohjeet LK90H 14.6 PROFIILIN JIIRILIITOS (OVILEHTI) PROFILE MITRE JOINT Myös huullososa tiivistetään liimalla. Also the rebate is sealed with adhesive. 6 6 Liima Adhesive Liima Adhesive 90JL Liitos tiivistetään tiivistysmassalla Joint is sealed with sealing compound Lukitusniitit Insert pin

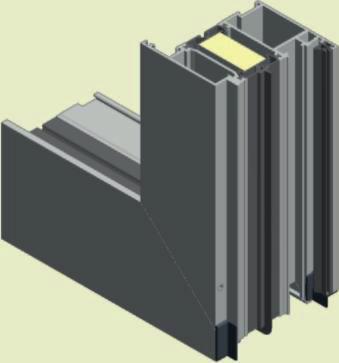

31 25 54,2 42,2 43,2 42, ,2 32,7 42,2 54,2 Valmistusohjeet LK90H 14.7 PROFIILIEN JA JIIRILIITOS (OVILEHTI) PROFILES AND MITRE JOINT Myös huullososa tiivistetään liimalla. Also the rebate is sealed with adhesive ,3 23 Liima Adhesive Liima Adhesive 90JL ,5 Lukitusniitti Insert pin ,5 78TK2

32 Valmistusohjeet LK90H 15.1 HUULLOSTIIVISTEEN DX781 ASENNUS DOOR SEAL DX781, INSTALLATION Tiivistysmassa tiivisteiden liitokseen 3 Paineentasaus viillot L~30mm K1000 lukkopuolen tiivisteissä

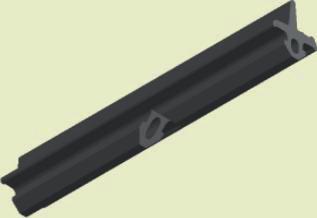

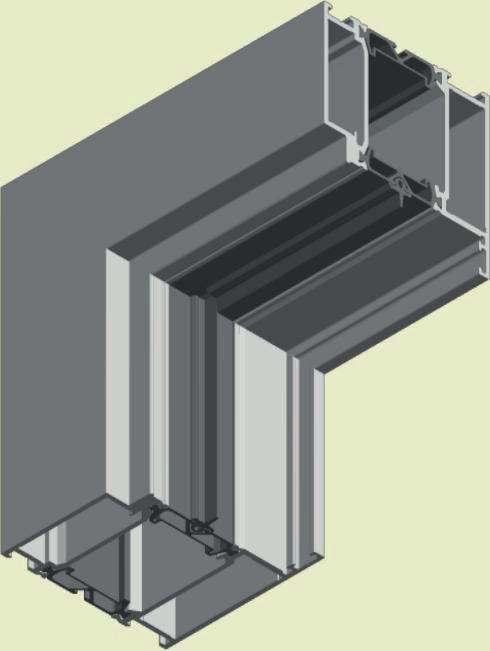

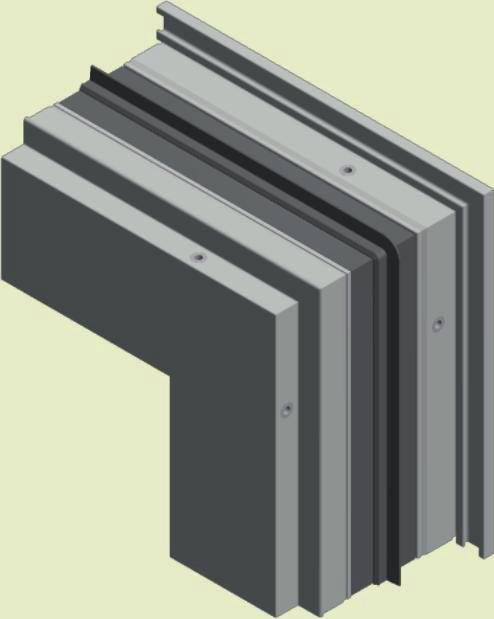

33 Valmistusohjeet LK90H 15.2 OVEN KESKITIIVISTEEN DX785 ASENNUS DOOR SEAL DX785, INSTALLATION Tiivisteen merkkinykämä kohtaavan tiivisteen hetulan puolelle. Päittäisliitos Tiiviste jatkuvana nurkan yli. Kolous tiivisteenjalkaan. 90

34 Valmistusohjeet LK90H 16.1 OVISARANOIDEN KONEISTUS, PAIKAT DOOR HINGES, MACHINING 2-pistesaranat 3-pistesaranat putkisaranat

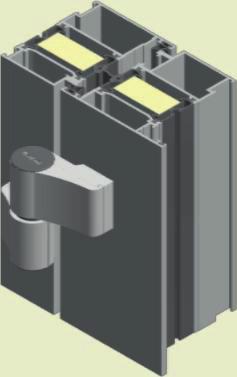

35 Valmistusohjeet LK90H 16.2 GIESSE DOMINA HP SARANOIDEN KONEISTUS MACHINING FOR GIESSE DOMINA HP HINGES 62,5 62, ,5 6 36, Porausjigi: JSAJIGI ( )

36 22 Valmistusohjeet LK90H HAHN M701/ M751 SARANOIDEN KONEISTUS MACHINING FOR HAHN M701/M751 HINGES 62,5 62, ,5 6 36, Porausjigi: JSAJIGI ( )

37 Valmistusohjeet LK90H 16.4 HAHN A901/ A951 SARANOIDEN KONEISTUS MACHINING FOR HAHN A901/A951 HINGES ,5 6 38,5,5 6 38,5 HAHN A901 Porausjigi: A101A0000 HAHN A951 Porausjigi: A151A0000

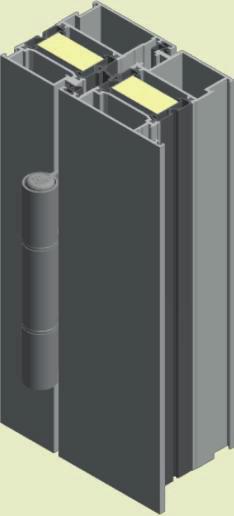

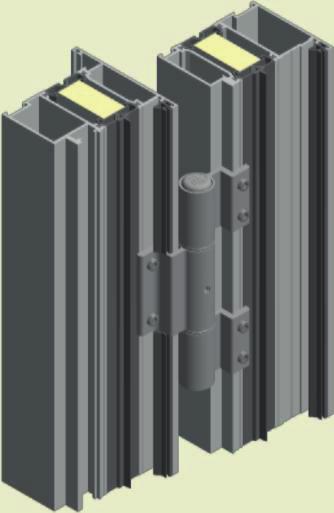

38 Valmistusohjeet LK90H 16.5 SAVIO PUTKISARANOIDEN KONEISTUS MACHINING FOR SAVIO BUTT HINGES ,3 15,2 M5x0.8 M5x M5x0.8 M5x0.8 K1951 K SAVIO putkisarana SAVIO butt hinge M5x0.8 M5

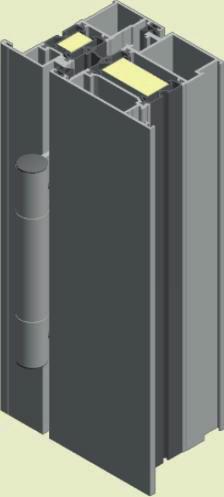

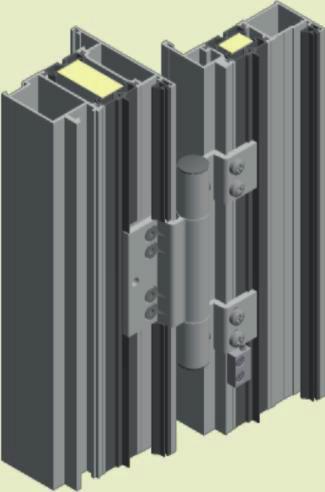

39 12,5 18,8, ,5 18 Valmistusohjeet LK90H 16.6 ALPRO PUTKISARANOIDEN KONEISTUS MACHINING FOR ALPRO BUTT HINGES ,5 15,5 M6x1 6,5 K M6x25 K ALPRO säätöpalan reiät (valinnainen) ALPRO adjustment piece holes (optional) M6x30 6,5 Säätölevyt Distance plates ALPRO-putkisarana ALPRO-butt hinge M6x1 ALPRO korkeudensäätöpala (valinnainen) ALPRO height adjustment piece (optional) Ø3.5x19 A2 6 1

40 Valmistusohjeet LK90H 17.1 ASSA ABLOY S4140 MONIPISTELUKON KONEISTUS ASSA ABLOY S4140 MACHINING DF263_ (15 mm) Varastomitta / in stock DF263_ (2115 mm) DF263_ (2215 mm) DF263_ (2315 mm) A 135 mm 135 mm 135 mm 135 mm B 780 mm 880 mm 980mm 1080 mm C 932 mm 1032 mm 1132 mm 1232 mm D 1780 mm 1880 mm 1980 mm 80 mm E 938 mm 1038 mm 1138 mm 1238 mm F 1008 mm 1108 mm 18 mm 1308 mm G 1030 mm 1130 mm 1230 mm 1330 mm H 1052 mm 1152 mm 1252 mm 1352 mm I 970 mm 1070 mm 1170 mm 1270 mm Referenssipiste on aina oven yläpäässä / Reference point is always from top. Tilaustuote / in order Lukkokoneistukset tarkastettava käytettävien helojen mukaan.

41 Valmistusohjeet LK90H 17.2 ASSA ABLOY S4140 MONIPISTELUKON KONEISTUS ASSA ABLOY S4140 MACHINING DF263_ (15 mm) Varastomitta / in stock DF263_ (2115 mm) DF263_ (2215 mm) Referenssipiste on aina oven yläpäässä / Reference point is always from top. Tilaustuote / in order DF263_ (2315 mm) A 223 mm 223 mm 223 mm 223 mm B 868 mm 968 mm 1068 mm 1168 mm C 1868 mm 1968mm 68 mm 2168 mm

42 B Valmistusohjeet LK90H 17.3 FIX 750 PAINIKETOIMINEN OVIJARRU/AUKIPITOLAITE MITOITUS JA ASENNUS FIX 750 HADNLE OPERATED BRAKE/HOLD OPEN STAY INSTRUCTIONS FOR MOUNTING Locking casement stay for window and door Kiinnitys yläkarmiin: Karmiin niittimutteri M4 A2 (pienikanta rihlattu varsi E=0,5-2,0mm esim. Etra ) + ruuvilukite (esim. Loctite 243 kierrelukite) + M4x senkkiruuvit A2 Top frame and FIX 750 attachment: Blind rivet nut M4 A2 (small head, rifled) + Threadlocker (e.g. Loctite 243) + M4x(countersunkk, flat) screws A2 FIX 750/3 ja 750/4 ovijarrun/aukipitolaitteen mitoitus ja akselin katkaisumitta (C). FIX 750/3 or 750/4 dimensioning and spindle cut lenght (C). 750/3 750/4 W (mm) (551) (1100) A (mm) B (mm) C (mm) W - A - 29mm - 1mm W - A - 29 mm -1 mm W W (sash width) C (spindle lenght) A 14,5 14,5 85

43 Valmistusohjeet LK90H 18.1 OMINAISUUDET/ LUOKITUS SFS-EN A1 MUKAISESTI PROPERTIES/ CLASSIFICATION ACCORDANCE TO EN A1 Ominaisuus Properties Tuulenpaineen kestävyys 1) Resistance to wind load 1) (EN 12210) Sateenpitävyys 2) Watertightness 2) (EN 128) 2) 3) 4) Äänitekniset ominaisuudet 2) 3) 4) Acoustic performance (EN ISO 717-1) Lämmönläpäisykerroin (U D ) 3) Thermal transmittance (U D ) 3) (EN ISO ) Ilmanpitävyys 2) Air permeability 2) (EN 127) LK90H ovi LK90H door C3 (10 Pa, 1/300) 8A LK90H pariovi LK90H double leaf door C3 (10 Pa, 1/300) 6A R w R w +C R w +C tr R w R w +C R w +C tr 43dB 4) 42dB 4) 40dB 4) 41dB 4) 40dB 4) 39dB 4) 0,90 W/m 2 K 0,91 W/m 2 K 4 3 HUOM! Taulukon arvot pätevät yksilehtisille oville 990x 90 mm ja parioville 15x 90 mm pl. lämmönläpäisykerroin, jossa arvot laskettu standardikokoisille oville (1230x 2180 mm ja 00x 2180 mm) 1) Elementin koko: yksilehtiset 2,1 m 2, pariovet 3,2 m 2 NOTE! 2) Elementin koko: yksilehtiset 3,1 m 2, pariovet 4,8 m 2 3) Projektikohtaiset arvot määritettävä erikseen 4) Lasi/ umpiosa, kts. LK90H-tuotepassi Values in the table apply for single leaf door 990x 90 mm and double leaf door 15x 90 mm excl. thermal transmittance which is calculated for standard size door (1230x 2180 mm and 00x 2180 mm) 1) Element size: single leaf door 2,1 m2, double leaf door 3,2 m2 2) Element size: single leaf door 3,1 m2, double leaf door 4,8 m2 3) Values according to project are declared separately 4) Glass/ Infill panel, see LK90H-Product pass

44 TEKNISIÄ TIETOJA Valmistusohjeet Profiilit alumiiniseos yleensä EN-AW 6063 T5 Rp p0,2 min = 130 N/mm² R m min = 175 N/mm² E = N/mm² alumiinirakenteiden suunnittelussa on huomioitava lämpötilan muutoksista aiheutuvat siirtymät alumiinin lämpölaajenemiskerroin on 24x10-6 /K profiilien muototoleranssit EN tai EN 1-2 mukaan seos soveltuu erinomaisesti anodisoitavaksi toimituspituus on normaalisti 6,6 m, muut mitat erikoistilauksesta lämpökatkon materiaali on polyamidi, joka kestää anodisoinnin ja maalauksen Profiilien pintakäsittely Anodisointi Anodisointi on sähkökemiallinen menetelmä, jolla kasvatetaan alumiinin luonnollisen oksidikerroksen paksuutta. Anodisointi muodostaa kovan, mekaanista kulutusta kestävän pinnan, jolla on erinomainen säänkesto. Jauhemaalaus Jauhemaalauksessa profiilin pintaan ruiskutetaan pulveri, joka sulatetaan uunissa kestäväksi ja tasaiseksi pinnaksi. Ennen maalausta profiileille tehdään esikäsittely, jolla varmistetaan maalin pysyvyys. Normaalisti käytetään RAL-värikartan sävyjä, mutta muutkin sävyt ovat mahdollisia. Tiivisteet Materiaali: EPDM-kumi Väri: musta TECHNICAL INFORMATION Profiles Aluminium alloy usually EN-AW 6063 T5 Rp p0,2 min = 130 N/mm² R m min = 175 N/mm² E = N/mm² Thermal transitions caused by changes in temperature must be taken into account in the design Thermal expansion coefficient of aluminium is 24x10-6 /K Shape tolerances of profiles according to EN or EN 1-2 Alloy is well suited for anodizing Delivery length of profiles normally 6,6m, other lengths available on request Material of thermal breaks is polyamide which endures anodizing and powder coating Surface treatment Anodizing Anodizing is an electrochemical method for increasing the thickness of the natural oxide layer of aluminium. Anodizing forms a hard, mechanical wear-resistant surface with excellent weather resistance. Powder Coating In powder coating the powder is injected into the surface of the profiles, which then is melted in a furnace into a durable and smooth surface. Before painting, the profiles are pre-processed, in order to ensure the endurance of the coating. Normally profiles are painted with RAL color shades, but other colors are also possible. Gaskets Material: EPDM-rubber Colour: black Jatkuvan tuotekehityksen vuoksi kaikki oikeudet muutoksiin pidätetään. All rights are reserved due to continous product development.

45 Valmistus, myynti ja tekninen neuvonta Manufacturing, sales and technical information Purso Oy Rakennusjärjestelmät Building Systems Unit Alumiinitie 1, FI-370 Siuro, Finland Tel , fax purso@purso.fi Pidätämme oikeuden muutoksiin ilman erillistä ilmoitusta. All rights reserved without prior notice. Copyright Purso Oy 16
