1 LK90 Lämpöeristetty ikkunasarja Highly insulated window system Uw = 0,66 W/m2K Alumiiniset rakennusjärjestelmät Uf = 0,77 W/m2K Ug = 0,50 W/m2K Swisspacer ULTIMATE 1,23 x 1,48 m Building Systems in Aluminium

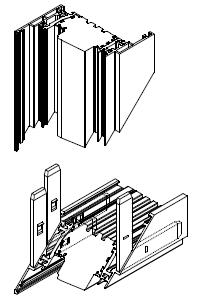

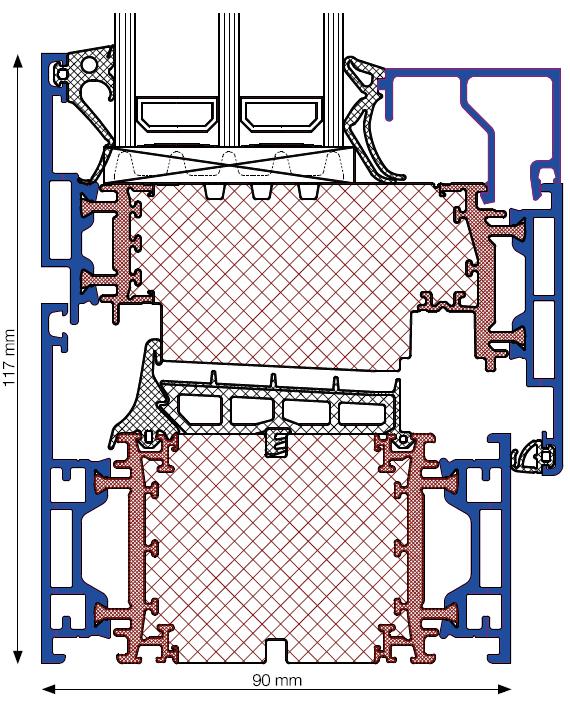

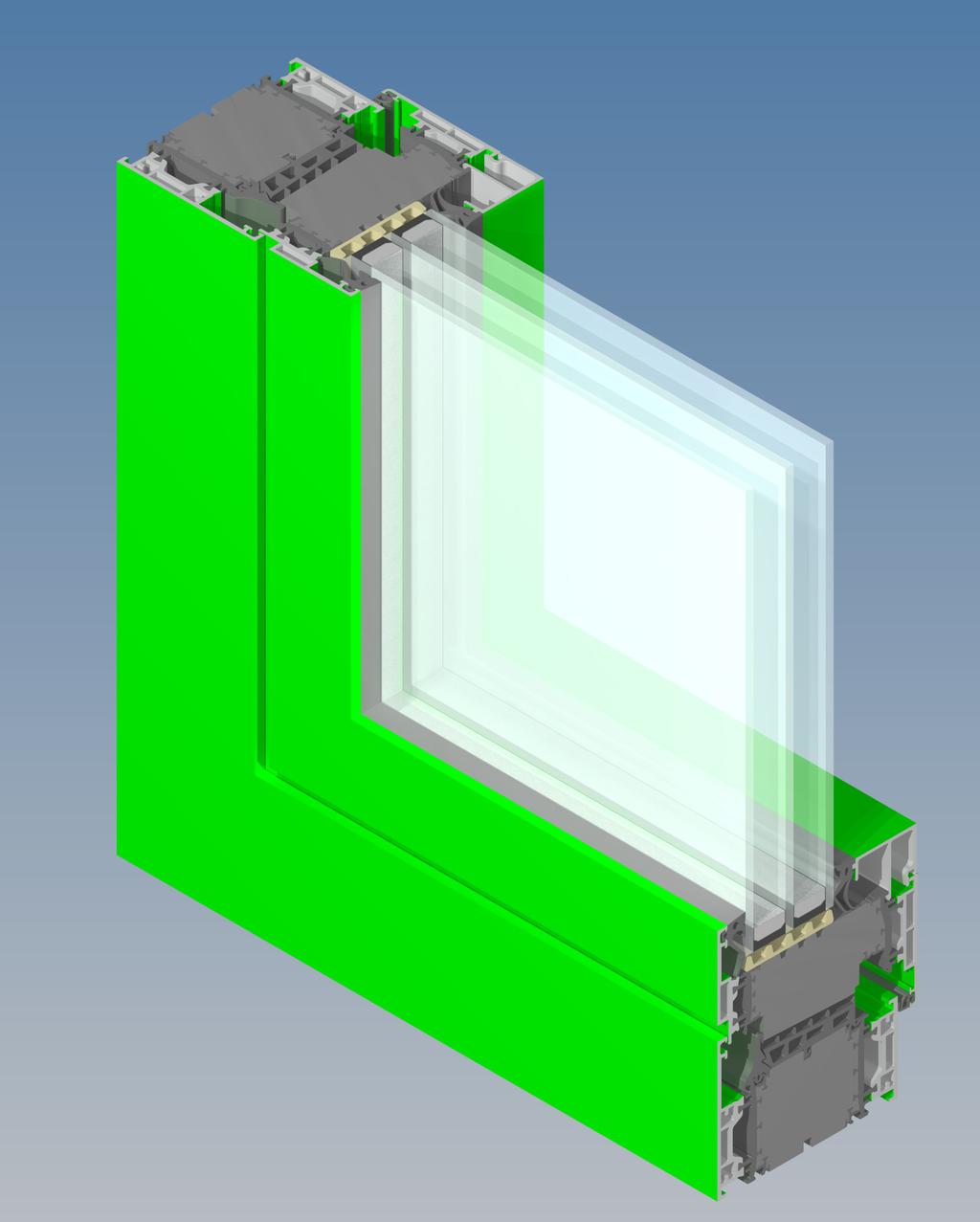

2 Lämpöeristetty ikkunasarja Highly insulated window system LK90 lämpöeristetty alumiininen ikkunasarja korkea lämmöneristävyys polyuretaaniblockin avulla 90 mm syvät karmiprofiilit sisään aukeavat ikkunat (ylä-/ ala-/ sivusaranoitu tai kippihelat) välikarmiton pari-ikkuna saatavilla myös piilosaranoilla pintäkäsittelynä pulverimaalaus tai anodisointi (kaksiväriset profiilit mahdollisia) lasipaketin vahvuus maksimissaan 73 mm highly insulated aluminium profile system high thermal insulation with polyurethane block 90 mm deep frame profiles inward opening windows (top/ bottom/ side hung or tilt-and-turn) double window without center post (french casement window) hidden hinges available powder coated or anodized profiles (different finishes of inside and outside possible) glazing thicknesses up to 73 mm jopa 70 % säästö valmistuskustannuksissa verrattuna perinteisiin ratkaisuihin nopea ja helppo liitosten kasaus itsekiinnittyvien jiirikappaleiden avulla, ei tarvetta erikoistyökaluille ilmatiiviit nurkkaliitokset pintojen helpon liimattavuuden ansiosta täysin muotonsa pitävä standardin DIN (115 0C) mukaisesti kloorivapaa eristeblokki (FFC) blokki valmistettu ilman freoneja (CFC) täysin kierrätettävissä saves up to 70 % in manufacturing costs compared to standard solutions fast and easy assembly with self-clamping corner connectors, no need for special equipment hermetically sealed corners through full surface adhesion of cut surfaces nondeformable according to DIN (115 0C) PU-block free from chlorine (FFC) PU-block manufactured without CFC completely recyclable Passive House Instituutin sertifioima tuote viileisiin ilmastoihin maksimaalinen energiansäästö ei kondensaatiota profiilin sisäpinnalla muuttumattomat ominaisuudet vähäinen huollon tarve eliniän aikana toimii kaikissa sääolosuhteissa täyttää tulevaisuuden energiavaatimukset certified by Passive House Institute for cool-temperate areas maximum energy saving no condensation on profiles continous stability minimal care and maintanance required high resistance to any weather conditions meets future energy requirements

3 LK90eco IKKUNAJÄRJESTELMÄ LK90eco WINDOW SYSTEM Profiilit ja tiivisteet 1 Profiles and gaskets Tarvikkeet 2 Accessories Helat ja saranat 3 Hardware and hinges LK90eco SISÄÄN AVAUTUVA IKKUNA 4 LK90eco INWARD OPENING WINDOW LK90eco SISÄÄN AVAUTUVA IKKUNA ILMAN VÄLIPYSTYÄ 5 LK90eco INWARD OPENING WINDOW WITHOUT MIDDLEPOST LK90eco KIINTEÄ JA ALASARANOITU IKKUNA 6 LK90eco FIXED AND BOTTOM HUNG WINDOW LK90eco RANSKALAINEN OVI / IKKUNA 7 LK90eco FRENCH CASEMENT DOOR / WINDOW LK90eco LIUKU- JA PARILIUKUIKKUNA 8 LK90eco SLIDING AND DOUBLE SLIDING WINDOW LK90eco ikkunoiden liittyminen P50L-sarjaan 9 Joining LK90eco windows to P50L-serie LK90eco ikkunoiden tarvikeprofiilit 10 Accessory profiles for LK90eco windows Liittäminen rakennusrunkoon, esimerkkejä 11 Mounting to building frame, examples Lasitusohje 12 Glazing instructions Lasituslistojen ja tiivisteiden valinta 13 Selecting glazing beads and gaskets LK90eco U-arvoja ja ominaisuuksia 14 LK90eco U-values and properties LK90eco Passive House Instituutin sertifikaatti 15 LK90eco Passive House Institute certificate Jatkuvan tuotekehityksen vuoksi kaikki oikeudet muutoksiin pidätetään. All rights reserved due to continuous product development.

4 1.1 RUNKOPROFIILIT FRAME PROFILES IKKUNAPROFIILIT WINDOW PROFILES

5 1.2 LISÄPROFIILIT ADDITIONAL PROFILES LASITUSLISTAT GLAZING BEADS TIIVISTEET GASKETS

6 2.1 TARVIKKEET ACCESSORIES JIIRILIITOSKAPPALE CORNER CONNECTOR ECO KULMALIITOSKAPPALE CORNER PIECE ECO PARI-IKKUNAN TIIVISTYSKAPPALEET SEALING PIECES, FRENCH WINDOW ECO SUOJAHATTU COVER CAP ECO ECO ECO SH1 musta / black harmaa / grey valkoinen / white musta / black LIITOSLIIMA, PU JOINT GLUE, PU ECO TIIVISTELIIMA GASKET GLUE ECO KULMAPURISTUSJOUSI, 10 kpl MITRE JOINT CLAMP, 10 pcs ECO ERIKOISPIHDIT KULMAPURISTUSJOUSELLE SPECIAL TONGS FOR MITRE JOINT CLAMP ECO

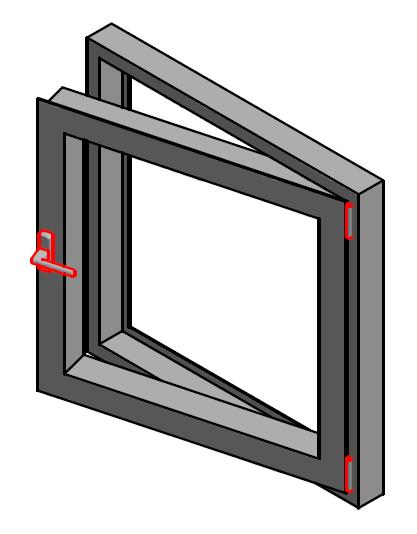

7 3.1 SIVUSARANOITU IKKUNA SIDEHUNG WINDOW Ikkunapuitteen enimmäispaino 100 kg Maximum weight of sash 100 kg LK90eco: HELAT JA SARANAT HARDWARE AND HINGES ECO SH 1. Saranoiden kätisyys (RH tai LH), puitteen (tai karmin) ulkomitat sekä painikkeen ja saranapeitteiden väri mainittava heloja tilatessa. LK75eco: Side of the hinges (RH or LH), outer dimensions of sash (or frame) and colour of handle and cover caps must be mentioned when hardware is ordered. Saranoiden kätisyys: Side of the hinges: VASENKÄTINEN IKKUNA - LH HINGES ON LEFT - LH (view from hinge side) OIKEAKÄTINEN IKKUNA - RH HINGES ON RIGHT - RH (view from hinge side)

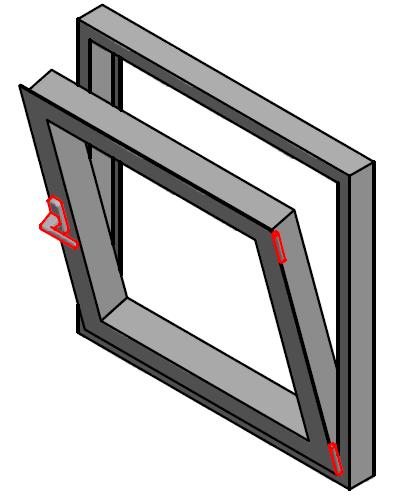

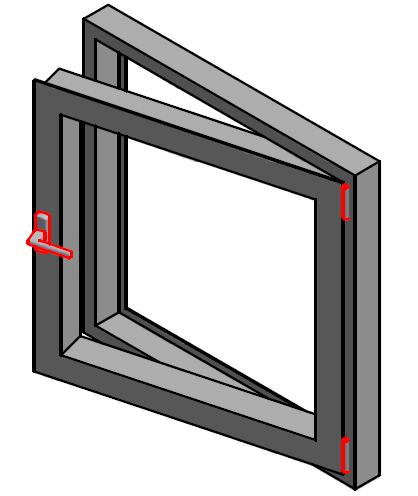

8 3.2 HELAT JA SARANAT HARDWARE AND HINGES Saranoiden kätisyys (RH tai LH -> kts. 3.1), puitteen (tai karmin) ulkomitat sekä painikkeen ja saranapeitteiden väri mainittava heloja tilatessa. Side of the hinges (RH or LH -> see 3.1), outer dimensions of sash (or frame) and colour of handle and cover caps must be mentioned when hardware is ordered. KÄÄNTÖ-KIPPI-IKKUNA TILT-AND-TURN (DK) WINDOW ECO DK KIPPI ENNEN KÄÄNTÖÄ IKKUNA TILT-BEFORE-TURN (TBT) WINDOW ECO TBT KÄÄNTÖ-KIPPI-IKKUNA PIILOSARANOILLA TILT-AND-TURN WINDOW WITH HIDDEN HINGES ECO DK-VV Ikkunapuitteen enimmäispaino 100 kg Maximum weight of sash 100 kg LK90eco: LK75eco:

9 3.3 HELAT JA SARANAT HARDWARE AND HINGES LIUKUIKKUNA TILT-AND-SLIDE WINDOW ECO PSK Ikkunapuitteen enimmäispaino 160 kg Maximum weight of sash 160 kg Ikkunan liukusuunta (L tai R), puitteen (tai karmin) ulkomitat sekä painikkeen ja suojien väri mainittava heloja tilatessa. Sliding direction (L or R), outer dimensions of sash (or frame) and colour of handle and cover caps must be mentioned when the hardware is ordered.

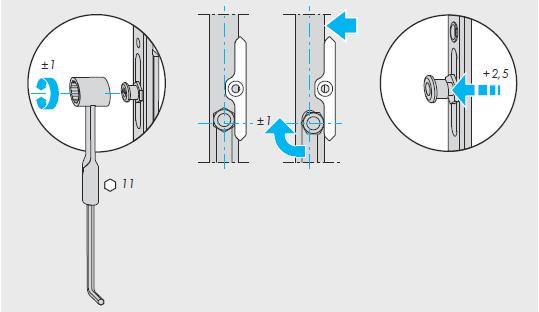

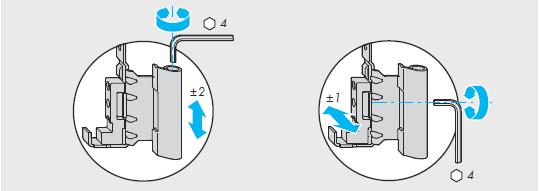

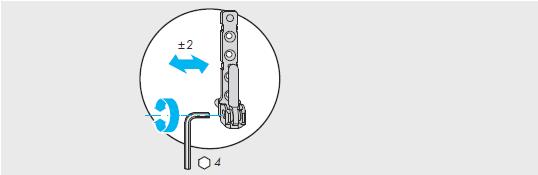

10 3.4 HELAT JA SARANAT - SIEGENIA TITAN HELOJEN SÄÄTÖ HARDWARE AND HINGES - ADJUSTMENTS OF SIEGENIA TITAN HARDWARE Yläsaranan säätö / Top hinge adjustment Alasaranan puiteosan säätö / Bottom corner hinge adjustment Alasaranan karmiosan säätö / Bottom hinge adjustment Lukitustappien säätö / Locking nut adjustment

11 4.1 SISÄÄN AVAUTUVA IKKUNA INWARD OPENING WINDOW

12 5.1 SISÄÄN AVAUTUVA IKKUNA ILMAN VÄLIPYSTYÄ INWARD OPENING WINDOW WITHOUT MIDDLE POST

13 6.1 KIINTEÄ JA ALASARANOITU IKKUNA FIXED AND BOTTOM HUNG WINDOW

14 7.1 RANSKALAINEN OVI / IKKUNA FRENCH CASEMENT DOOR / WINDOW

15 8.1 SISÄÄN AVAUTUVA LIUKUIKKUNA INSIDE OPENING SLIDING WINDOW

16 8.2 SISÄÄN AVAUTUVA PARILIUKUIKKUNA INSIDE OPENING DOUBLE SLIDING WINDOW

17 9.1 LK90eco IKKUNOIDEN LIITTÄMINEN P50L-SARJAAN JOINING LK90eco WINDOWS TO P50L-SERIE

18 10.1 LK90eco IKKUNOIDEN TARVIKEPROFIILIT ACCESSORY PROFILES FOR LK90eco WINDOWS

19 11.1 LIITTÄMINEN RAKENNUSRUNKOON, ESIMERKKEJÄ MOUNTING TO BUILDING FRAME, EXAMPLES

20 12.1 LASITUSOHJE Ennen lasittamista varmistetaan, että lasikyntteet, lasilistat ja lasit ovat puhtaat ja kuivat. Tiivisteiden katkaisussa on huomioitava kutistumisvara, joka on on n. 5 mm metriä kohden. Tiivisteiden nurkka- ja jatkoskohdat liimataan ja tiivistetään massalla. Toimittamiemme tiivisteiden materiaali on EPDM-kumia. Kyseiset tiivisteet kestävät erittäin hyvin lämpötilojen vaihtelua, lämpöä ja vanhenemista. Tiivisteiden asennus suoritetaan seuraavasti: Ulkopuolen lasitustiiviste sovitetaan profiili uraan - päiden katkaisu 45 asteen kulmaan. Lasin kyntetilaan asennetaan kyntetilatiiiviste jatkuvana kehänä, joka katkaistaan kiilojen kohdalta. Lasin ja lasituslistojen asennuksen jälkeen sovitetaan sisäpuolen jälkiasennustiiviste paikoilleen. Jälkiasennustiivisteen asennusta voidaan helpottaa käyttöön soveltuvalla liukastusaineella - jälkiasennustiiviste katkaistaan sitä vastaavan lasituslistan mittaisena sekä asennetaan päittäisliitoksin. Kiilaus Kiilauksen tehtävänä on tukea, keskittää ja kantaa lasi tai umpiolasi puitteessa tai karmissa tarkoitetulla tavalla ja varmistaa ikkunan tai oven pysyminen oikeassa muodossa. Kiilatyypit: kannatuskiilat, jotka siirtävät lasiruudun painon runkoon tukikiilat, jotka varmistavat lasiruudun paikallaan pysymisen kuljetuskiilat, jotka pitävät lasiruudun oikealla paikalla ikkunaelementissä kuljetuksen aikana. Kannatuskiilat valmistetaan säätä ja lämpötilan vaihteluja kestävästä muovista, jonka kovuus on 70 o -90 o Shore A tai muusta vastaavasta materiaalista. Kannatuskiilojen pituus on mm ja leveys valitaan siten, että kiilat kantavat ja tukevat umpiolasia koko sen paksuudelta. Kannatuskiilojen paksuus on vähintään 5 mm. Tuki- ja kuljetuskiilat tulee olla paksuudeltaan joustavia ja ne eivät saa haitata kannatuskiilojen toimintaa. Tukikiilat estävät lasiruudun liikkumisen käytössä. Tuki- ja kuljetuskiilojen pituus on vähintään 100 mm ja leveys sama kuin kannatuskiiloilla. Kiilojen asennus Kannatus-, tuki- ja kuljetuskiilojen sijainti on esitetty alla olevissa kuvissa. Kiilat sijoitetaan mm:n etäisyydelle umpiolasin nurkista. Tehdaslasituksessa kannatuskiilojen paikat merkitään selvästi karmiin. KIILOJEN SIJOITUS KANNATUSKIILA TUKIKIILA KULJETUSKIILA

21 12.2 GLAZING INSTRUCTIONS Before commencing glazing, it must be ensured that glass rebates, glazing beads and glass panes are clean and dry. When glazing with profile sealing strip an allowance for shrinkage ( ca. 5 mm/m ) must be made when cutting lengths of profile sealing strips. Joints are to be glued and sealed with sealing compound. The material of the sealing Purso provides is EPDM rubber. These profile strips are highly resistant to temperature changes, heat and ageing. Installion of strips is as follows: Exterior glazing strips are fitted into the profile groove - ends are cut into 45 degree angle. Rebate sealing is fitted into rebate space as a continuing circle which is cut out from every glazing pad. When the glass pane and glazing beads have been installed, retrofit strip is fitted. A silicone spray or equivalent lubricant may be used to facilitate the installation of the retrofit strip - strips are cut to same length as corresponding glazing bead and installed as a butt joint. Padding Padding is intended to support, centre and bear the glass pane or sealed glazing unit in the casement or frame as designed, and to ensure the permanence of the shape of a window or door. Pad types: bearing pads that transmit the weight on the pane to the frame lock pads that hold the pane in place transport pads that ensure that the glass pane remains on place in the window element during transport. Bearing pads are made of plastic ( 70 o to 90 o Shore A hardness ) or equivalent which is resistant to weather and changes in temperature. The pads are mm length and of an appropriate width to support the sealed glazing unit across its entire thickness. Bearing pads are to be at least 5 mm thick. Lock and transport pads are to be of appropriate thickness and must not obstruct functioning of bearing pads. The lock pads prevent the glass pane from moving in use. Lock and transport pads are at least 100 mm long and as wide as bearing pads. Installation of pads Positioning of bearing, lock and transport pads is shown in illustration. The pads are placed at a distance of 50 to 100 mm from the corners of sealed glazing units. In factory-glazing the positions of bearing pads are marked clearly on the frame. PAD POSITIONING BEARING PAD LOCK PAD TRANSPORT PAD

22 13.1 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA, KIINTEÄ IKKUNA SELECTING GLAZING BEADS AND GASKETS, FIXED WINDOW Lasin paksuus/ Lasituslista/ Ulkopuolentiiviste/ Sisäpuolentiiviste/ Glazing thickness Glazing bead Outer gasket Inner gasket ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO

23 13.2 LASITUSLISTOJEN JA TIIVISTEIDEN VALINTA, AVAUTUVA IKKUNA SELECTING GLAZING BEADS AND GASKETS, OPENABLE WINDOW Lasin paksuus/ Lasituslista/ Ulkopuolentiiviste/ Sisäpuolentiiviste/ Glazing thickness Glazing bead Outer gasket Inner gasket ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO ECO

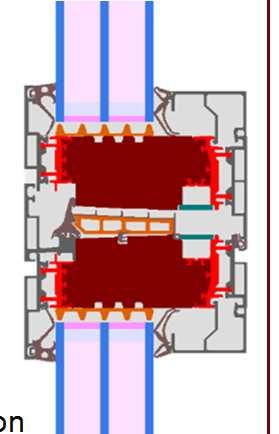

24 14.1 LK90eco U-ARVOJA ja OMINAISUUKSIA LK90eco U-VALUES and PROPERTIES Purso LK90eco U g [W/m 2 K] U w [W/m 2 K] Avautuva ikkuna Opening window 1,0 1,0 3k lasitus 3 layer glazing 0,70 0,80 Swisspacer ULTIMATE Swisspacer ULTIMATE 0,60 0, x 1480 mm 1230x 1480 mm 0,50 0,66 Purso LK90eco U g [W/m 2 K] U w [W/m 2 K] Kiinteä ikkuna Fixed window 1,0 1,0 3k lasitus 3 layer glazing 0,70 0,80 Swisspacer ULTIMATE Swisspacer ULTIMATE 0,60 0, x 1480 mm 1230x 1480 mm 0,50 0,64 Avautuvan ikkunan ominaisuuksia (1230x 1480 mm) Properties for opening window (1230x 1480 mm) Tuulenpaineenkestävyys Resistance to wind load Sateenpitävyys Watertightness Ilmanpitävyys Air permeability C5 / B5 9A 4 Äänitekniset ominaisuudet, R w (C; C tr ) Acustic performance, R w (C; C tr ) Murronkestävyys Burglary resistance max. 46 (-1; -4) db RC2

25 15.1 Certified Passive House Component for cool, temperate climates; valid until Passive House Institute Dr. Wolfgang Feist Darmstadt GERMANY Category: Manufacturer: Product name: Window Frame Purso Oy Siuro, FINLAND Purso LK90 ECO 0,14514 This certificate was awarded based on the following criteria: Passive House Efficiency Class Given a Ug value of 0.70 W/(m²K) and a window size of 1.23 m by 1.48 m, U W = 0.77 W/(m²K) 0.80 W/(m²K) pha advanced component Taking into account the installation based thermal bridges and provided that the installation is, with regard to the thermal bridges, equal or better than shown in the data sheet, the window meets the following criterion. phb basic component U W,installed Thermal data 0.85 W/(m²K) phc certifiable component U f -value Width Ψ g f Rsi=0.25 [W/(m²K)] [mm] [W/(mK)] [-] Spacer SWISSP. Ultimate* Bottom Side/top not suitable for Passive Houses *Spacers of lower thermal quality, especially those made of aluminium, lead to significantly higher thermal losses and lower temperature factors. For further information, please see the data sheet wi03

26 15.2 Data Sheet Purso Oy, Purso LK90 ECO Manufacturer Purso Oy Alumiinitie 1, Siuro, FINLAND Tel.: antti.sunell@purso.fi, 20 o C 18 o C 16 o C 14 o C 12 o C 10 o C 8 o C 6 o C 4 o C 2 o C 0 o C -2 o C -4 o C -6 o C -8 o C Bottom section Isothermal -10 o C Description Thermally broken aluminum frame with PU-foam core (0,051 W/(mK)). SWISSPACER Ultimate. Thermal data for the window frame U f -value Width Ψ g f Rsi=0.25 [W/(m²K)] [mm] [W/(mK)] [-] Spacer SWISSP. Ultimate* Bottom Side/Top Flying Mullion Flying mullion * Spacers of lower thermal quality lead to higher thermal losses and lower glass edge temperatures. Passive House Institute Page 1/2

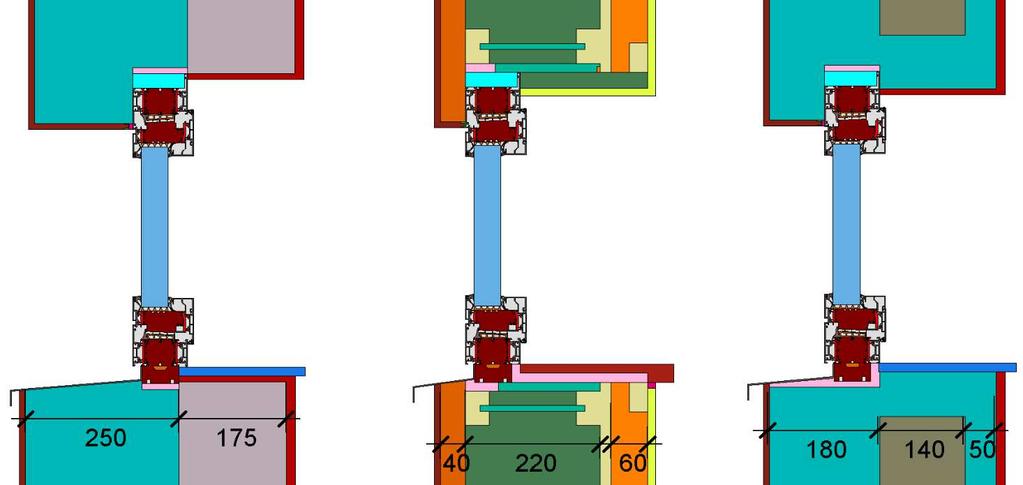

27 15.3 Data Sheet Purso Oy, Purso LK90 ECO Installation Installation based thermal bridge Ψ instal. in Passive House suitable walls Position Bottom [W/(mK)] Side/Top [W/(mK)] U W,instal. [W/(m²K)] Explanatory notes EIFS Timber construction wall Insulated formwork blocks The window U-values were calculated based on a 1.23 m by 1.48 m window U g = 0.70 W/(m²K). If better glazing is used, the window U-values decrease as follows: U Glazing U g [W/(m²K)] U Window U W [W/(m²K)] Depending on the thermal losses through opaque elements, transparent components are categorised according to efficency classes. These thermal losses include the losses through the frame, the frame width, the thermal bridge at the glass edge as well as the length of the glass edge. Certificates for arctic regions are too valid vor cold, certificates for cold regions are too valid for cool, temperate zones. Please ask the manufacturer for a detailed report containing all calculations and results. For further information, please visit or Passive House Institute Page 2/2
