Valmistusohjeet SISÄLLYSLUETTELO. Yleistä...0.1

Koko: px
Aloita esitys sivulta:

Download "Valmistusohjeet SISÄLLYSLUETTELO. Yleistä...0.1"

Transkriptio

1 Valmistusohjeet SISÄLLYSLUETTELO Yleistä Yleistä Profiilit ja tarvikkeet Profiilit Lasituslistat ja tiivisteet Jiiriliitoskappaleet T-liitoskappaleet Sidontaliuskat, lasin- ja umpiosankiinnikkeet Oven tarvikkeita Täytteet Paloluokka E30/EI30 Käyntiovet E/EI30 1k-lasituksella Osaluettelo 1-lehtinen ovi EI Osaluettelo 2-lehtinen ovi EI Käyntiovet E/EI30 2k-lasituksella Käyntiovet EI30, paikallinen hyväksyntä Kynnysvaihtoehdot E30 ja EI Sivu- tai yläpielellinen E/EI30 ovi 1k-lasituksella Sivu- ja yläpielellinen E/EI30 ovi 1k-lasituksella Lasiseinät EI30 1k-lasituksella Liikunta-/ elementtisaumat EI Lasi-/ umpiosien maksimikoot. Paloluokka E Lasi-/ umpiosien maksimikoot. Paloluokka EI Lasi-/ umpiosien maksimikoot. Sivun 3.3 ovet Lasituslistojen valinta. Paloluokka E Lasituslistojen valinta. Paloluokka EI Valintataulukko Lasituslistat, tiivisteet, lasinkiinnikkeet. Paloluokka E Valintataulukko lasituslistat, tiivisteet, lasinkiinnikkeet. Paloluokka EI Lasin- / umpiosankiinnikkeiden ja sidontaliuskojen määrä Lasin-/ umpiosankiinnikkeiden määrä ja paikat. Paloluokka E30 ja EI Sidontaliuskat ja kiinnikkeet E30 ja EI Profiilien katkaisumitat. 1-lehtinen ovi Profiilien katkaisumitat. 2-lehtinen ovi Ovikarmin jiiriliitos lukitustapeilla Ovikarmin jiiriliitos kulmapuristimella Ovilehden jiiriliitos lukitustapeilla T-liitos 800,

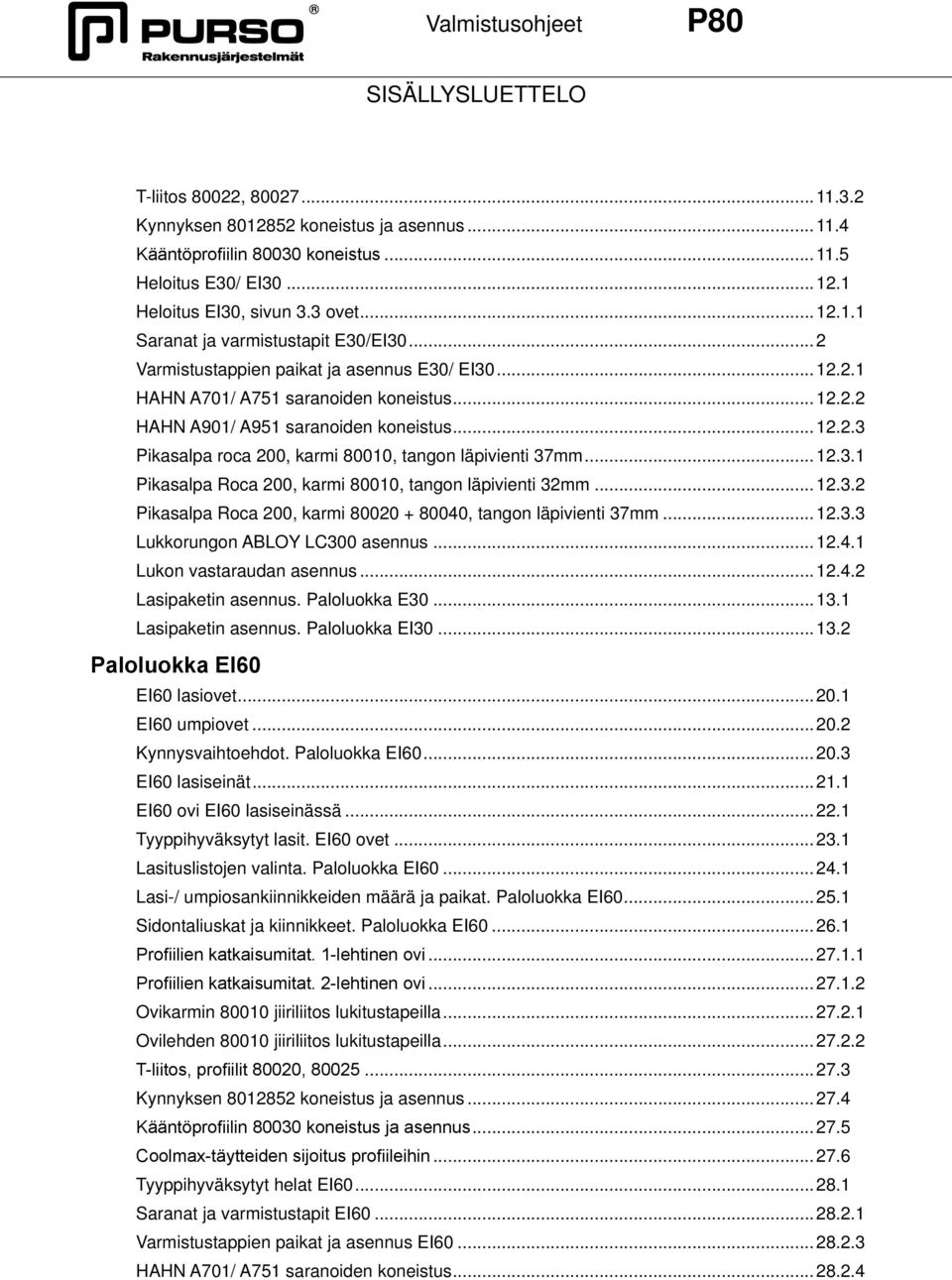

2 Valmistusohjeet SISÄLLYSLUETTELO T-liitos 80022, Kynnyksen koneistus ja asennus Kääntöprofiilin koneistus Heloitus E30/ EI Heloitus EI30, sivun 3.3 ovet Saranat ja varmistustapit E30/EI Varmistustappien paikat ja asennus E30/ EI HAHN A701/ A751 saranoiden koneistus HAHN A901/ A951 saranoiden koneistus Pikasalpa roca 0, karmi, tangon läpivienti 37mm Pikasalpa Roca 0, karmi, tangon läpivienti 32mm Pikasalpa Roca 0, karmi , tangon läpivienti 37mm Lukkorungon ABLOY LC300 asennus Lukon vastaraudan asennus Lasipaketin asennus. Paloluokka E Lasipaketin asennus. Paloluokka EI Paloluokka EI60 EI60 lasiovet...1 EI60 umpiovet...2 Kynnysvaihtoehdot. Paloluokka EI EI60 lasiseinät EI60 ovi EI60 lasiseinässä Tyyppihyväksytyt lasit. EI60 ovet Lasituslistojen valinta. Paloluokka EI Lasi-/ umpiosankiinnikkeiden määrä ja paikat. Paloluokka EI Sidontaliuskat ja kiinnikkeet. Paloluokka EI Profiilien katkaisumitat. 1-lehtinen ovi Profiilien katkaisumitat. 2-lehtinen ovi Ovikarmin jiiriliitos lukitustapeilla Ovilehden jiiriliitos lukitustapeilla T-liitos, profiilit 800, Kynnyksen koneistus ja asennus Kääntöprofiilin koneistus ja asennus Coolmax-täytteiden sijoitus profiileihin Tyyppihyväksytyt helat EI Saranat ja varmistustapit EI Varmistustappien paikat ja asennus EI HAHN A701/ A751 saranoiden koneistus

3 Valmistusohjeet SISÄLLYSLUETTELO Giesse DOMINA HP 62,5 saranoiden koneistus Pikasalpa Roca 0, karmi. Paloluokka EI Lukkorungon ABLOY LC300 asennus Lukon vastaraudan asennus Lasipaketin asennus. Paloluokka EI Asennus Mitoitus Kiinnitysperiaatteita...30 Profiileiden poikkileikkausarvot Rungon mitoitus Apuvälineet Porausjigit Tyyppihyväksynnät Tyyppihyväksyntäpäätös E Tyyppihyväksyntäpäätös EI Tyyppihyväksyntäpäätös EI

4 Valmistusohjeet 0.1 Eristetyt osastoivat ovet ja seinät Järjestelmään kuuluvat osastoivat alumiinirakenteet: käyntiovet pielelliset käyntiovet lasiseinät Tyyppihyväksynnät ja CE-merkintä CE-merkintä korvaa tyyppihyväksyntämenettelyn sitä mukaa, kuin se tulee mahdolliseksi. Osastoiville oville käytetään tyyppihyväksyntämenettelyä, koska niiden CE -merkintä ei ole vielä mahdollista. (tilanne ) Tyyppihyväksynnät oville myöntää VTT (YM:n asetus ovien tyyppihyväksynnästä ) VTT on myöntänyt seuraavat tyyppihyväksynnät Purso järjestelmän käyntioville: Tyyppihyväksyntä Valmistusohjeet Paloluokka E30: Tyyppihyväksyntäpäätös VTT-RTH (Päivitetty ) Paloluokka EI 2 30: Tyyppihyväksyntäpäätös VTT-RTH (Päivitetty ) Paloluokka EI 2 60: Tyyppihyväksyntäpäätös VTT-RTH (Päivitetty ) Purso Oy:n nimissä olevat tyyppihyväksynnät eivät oikeuta valmistajaa käyttämään tyyppihyväksyntämerkintää. Osastoivan rakenteen tyyppihyväksyntämerkintä edellyttää valmistaja kohtaista tyyppihyväksyntää, jota voidaan hakea VTT:lta Purso Oy:n tyyppihyväksyntöjen perusteella. Purso Oy voi luovuttaa erillisellä sopimuksella asiakkaalleen oikeuden käyttää Purso Oy:n tyyppihyväksyntöjä hyväkseen hakiessaan itselleen vastaavia valmistajakohtaisia tyyppihyväksyntöjä sekä oikeuden valmistaa järjestelmän rakenteita. Lisätietoa valmistajakohtaisen tyyppihyväksynnän hakemisesta on saatavissa Purso Oy:stä. Mikäli tuote ei ole valmistajan tyyppihyväksynnän ehtojen mukainen, ei siihen saa kiinnittää tyyppihyväksyntämerkintää. Mikäli valmistajalla ei ole omaa tyyppihyväksyntää, pitää osastoivalle rakenteelle hakea rakennusvalvontaviranomaisen tapauskohtainen hyväksyntä. Tämä yleisesite ei sisällä kaikkea järjestelmän rakenteiden valmistamisessa tarvittavaa tietoa esim. tarvikkeiden valinnan, lasituksen ja profiilien koneistuksen osalta. Purso Oy luovuttaa valtuuttamilleen asiakkailleen osastoivien rakenteiden valmistuksessa tarvittavat yksityiskohtaiset ohjeet.

5 Valmistusohjeet 0.2 OMINAISUUKSIA Lasit Umpiosat Ovet Osastoivissa ovi- ja seinärakenteissa käytettäväksi hyväksytyt lasityypit on mainittu tyyppihyväksynnöissä. Suurimmat sallitut lasimitat vaihtelevat lasityypeittäin. Pintaverhoiluna olevien alumiini- tai teräslevyjen välissä on eristeenä kipsilevyt. Ulko-ovissa ja -seinissä käytetään kipsilevyjen välissä lisälämmöneristeenä mineraalivillaa. Käyntioven lukitus esim. Abloy lukoilla noudattaen Suomen rakentamismääräyskokoelman E1 kohtien 7.3 ja 10.6 periaatteita. Suurin sallittu ovilehden paino 140 kg Profiilit Lämpöeristetyt profiilit, joissa muovinen lämpökatko Toimituspituus yleensä 6,6 m, muut mitat erikoistilauksesta Alumiiniseos EN-AW6063 T5 Alumiinin lämpölaajenemiskerroin on 24 x 10-6 /K Alumiinirakenteiden suunnittelussa on otettava huomioon lämpötilan muutoksista aiheutuvat siirtymät Lämpökatkot Lasitustiivisteet Huullostiivisteet PA66+25% lasikuitu, musta EPDM, musta EPDM, musta

6 Valmistusohjeet 05/15 PURSO OSASTOIVAT OVET JA SEINÄT PALOLUOKAT E30, EI30 JA EI60 E 30 EI 30 EI RUNKORAKENTEET osastoivien ovien ja seinien runko valmistetaan lämpöeristetyistä alumiiniprofiileista, joiden syvyys on 80 mm. Tyyppihyväksyntäpäätöksissä on esitetty runkorakenteen sekä lasien ja umpiosien sallitut mitat. Suurimmat sallitut lasimitat vaihtelevat lasityypeittäin. Profiilien ja umpiosan levyjen pintakäsittely voi olla anodisointi tai jauhemaalaus. RUNKOPROFIILIEN TÄYTTEET Runkoprofiileiden sisään asennetaan kipsi-/ Coolmax-levyjä lisäeristeeksi seuraavasti: Paloluokka E30 Paloluokka EI30 Paloluokka EI60 - Pääsääntöisesti ei tarvita täytettä, poikkeuksena eristyslasipaketin alla oleva vaakaprofiili, jonka keskimmäiseen kammioon asennetaan kipsitäyte - Seinissä ja ikkunoissa käytetään aina kipsitäytettä keskikammiossa. - Ovet ja pariovet karmeineen eivät tarvitse kipsitäytettä - Pielliset ovirakenteet, joiden pinta-ala 7 m² tehdään ilman kipsitäytettä. - Yli 7 m² oviseinien kiinteään osaan asennetaan kipsitäyte keskikammioon, mutta ovilehdet ja niitä ympäröivä karmi eivät tarvitse täytettä. - Poikkeus: Eristyslasipaketin alla olevan vaakaprofiilin keskikammioon asennetaan aina kipsitäyte. - Kipsi-/ Coolmax-täyte kaikissa runko-, karmi-, ja ovilehtiprofiileissa, 3 kpl/runko Tarkemmat ohjeet on esitetty detaljeissa paloluokittain. Täytteiden sijoitus Täytteiden kulma- ja jatkoskohdat tehdään mahdollisimman tiiviiksi niin, että levyjen välinen rako liitoksissa on korkeintaan 5 mm. Profiileihin sopivat täytteet on saatavissa Purso Oy:stä.

7 Valmistusohjeet 05/15 PURSO OSASTOIVAT OVET JA SEINÄT PALOLUOKAT E30, EI30 JA EI60 E 30 EI 30 EI LIITOKSET T-liitokset tehdään alumiinisilla liitoskappaleilla, jotka lukitaan ruuveilla ja lukitustapeilla. Jiiriliitoksissa käytetään alumiinisia jiirikappaleita, jotka lukitaan kulmapuristimella tai alumiinisilla lukitustapeilla. Jiiriliitoksessa käytetään liimaa esim. Makroplast UK 82/ komponentti liimaa tai vastaavaa. LIIKUNTASAUMAT Paloluokkien E30 ja EI30 seinien pystyrunko voidaan jakaa liikuntasaumalla elementteihin. Liikuntasaumassa on 10 mm liikevara. Sauman tiiviys varmistetaan palotiivisteillä (PYRO2). LASIN- JA UMPIOSANKIINNIKKEET SEKÄ SIDONTALIUSKAT Runko-, karmi-, ja ovilehtiprofiileihin asennetaan teräksiset lasin- ja umpiosankiinnikkeet sekä sidontaliuskat, joilla varmistetaan lasin kiinnitys ja rungon lujuus palotilanteessa. Em. osien tarvittava määrä, sijoittelu ja tyypit on esitetty paloluokittain valintataulukoissa. OVET SARANOINTI Ovet saranoidaan paloluokan mukaisilla saranoilla. Saranatyypit ja määrät on esitetty paloluokittain valintataulukkossa. Oven saranapuolelle asennetaan teräksiset varmistustapit ja niiden vastakappaleet (tuotekoodi 80/30) yhteensä 3 kpl/ ovilehti. Varmistustapit ja vastakappaleet kiinnitetään 4.8x16 levyruuveilla profiilin reunoissa oleviin ruuviuriin. Varmistustapit pitävät ovilehden paikallaan, mikäli sarana sulaa pois. LUKITUS Lukon on oltava palo-ovikäyttöön soveltuvaa tyyppiä, esim. Abloy 49(LC300). Ovilehtiprofiilin sisään asennetaan lukon kiinnike 80/50, johon lukkorunko kiinnitetään M5 ruuveilla. Lukon vastaraudan alla käytetään asennuslevyä (tuotekoodi 80/40). Sähköisen lukituksen vaatimat johdotukset viedään profiilin keskikammiossa.

8 Valmistusohjeet 05/15 PURSO OSASTOIVAT OVET JA SEINÄT PALOLUOKAT E30, EI30 JA EI60 E 30 EI 30 EI OVENSULJIN Sulkimet on esitelty paloluokittain valintataulokossa. PARIOVEN PIKASALPA Ovessa käytetään tyyppihyväksyntöjen mukaisesti teräsrakenteista pikasalpaa Primo 3001 tai Roca 0. Ovilehteen ylä- ja alareunoihin asennetaan lukitustangon läpiviennin kohdalle pikasalvan hela 80/60, jossa on reikä pyöreälle ja neliötangolle. Ylös karmiin asennetaan vastaraudaksi pikasalvan hela 80/65 ja kynnyksen pintaan pikasalvan mukana toimitettava vastalevy. PARIOVEN KÄÄNTÖPROFIILIN TIIVISTYS Kääntöprofiilin päihin kiinnitetään vetoniitillä tiivistyskappale 80/70. OVEN KARMI Karmiprofiilin käyntivälin puoleisiin uriin asennetaan lämmön vaikutuksesta laajeneva palotiiviste (tuotekoodi PYRO1) ja varmistustapin vastapala. Käyntivälin puolelle ei asenneta kiinnitysliuskoja. Oven karmiin asennetaan huullostiiviste DX818, materiaali EPDM. OVILEHTI Ovilehti kootaan jiiriliitoksin. Ovilehtiin asennetaan huullostiiviste DX818, materiaali EPDM. Ovilehtiprofiilin käyntivälin puoleisiin uriin asennetaan lämmön vaikutuksesta laajeneva palotiiviste (tuotekoodi PYRO1). Saranapuolelle asennetaan varmistustapit 3 kpl / ovilehti. Käyntiovessa asennetaan vaakasuuntaisiin ovilehtiprofiileihin lukon puoleiseen reunaan 50 mm nurkasta sidontaliuskat 80/15 (2kpl). Pariovessa asennetaan kääntöprofiilin taakse <500 mm välein sidontaliuskat 80/15. KYNNYKSET Kynnys vaihtoehdot on esitetty detaljeissa paloluokittain.

9 Valmistusohjeet 08/15 PURSO OSASTOIVAT OVET JA SEINÄT PALOLUOKAT E30, EI30 JA EI60 E 30 EI 30 EI OSASTOIVIEN OVIEN JA SEINIEN ASENNUS rakenteet mitoitetaan niin, että asennusaukon ja alumiinikarmin väliin jää 10- mm rako, joka tiivistetään palamattomalla mineraalivillalla. Rako voidaan peittää verhouslevyllä tai tulen kestävällä tiivistysmassalla. Verhouslevyt on asennettava niin, että ne eivät estä karmin lämpöliikettä. Osastoiva rakenne on kiinnitettävä ainakin jokaisen pystyrungon kohdalta aukon reunaan, mutta kiinnitysväliksi suositellaan suurimmillaan 800 mm. Kiinnitysosien on oltava kiinni runkoprofiilin molemmissa puoliskoissa, jotta osastoiva rakenne pysyisi palotilanteessa paikoillaan. LASITUSOHJE Tyyppihyväksynnässä on mainittu hyväksytyt lasityypit niiden suurimmat sallitut mitat. Lasin ja runkoprofiilin välys on 5 mm. Valintaohjeissa on esitetty tarvittavien lasituslistojen, tiivisteiden ja tarvikkeiden tyyppi ja sijoitus, jotka vaihtelevat paloluokan ja lasimittojen mukaan. Kun käytetään 2K-eristyslasipaketteja, asennetaan lasi siten, että palolasi on lämpökatkon kohdalla. Erityisesti sateelle alttiina olevissa lasituksilla huolehditaan kyntetilan tuuletuksesta. Lasien pysyminen paikoillaan palotilanteessa varmistetaan lasinkiinnikkeillä, jotka lukittuvat runkoprofiileissa oleviin uriin. Ennen kiinnikkeiden asennusta liimataan kyntetilaan profiilin lämpökatkon pintaan palotiiviste PYRO2. Paloluokissa E30 ja EI60 käytetään kyntetilassa useita palotiivisteitä, joiden tyypit ja sijoitus on selvitetty paloluokkakohtaisissa ohjeissa. Lasinkiinnikkeiden taitettujen laippojen puolelle asennetaan lasituslistat tiivisteineen. Lasin kannatuskiilat asennetaan 50 mm lasin nurkista lasinkiinnikkeiden päälle. Lasi asennetaan kiilojen varaan ja lasinpitimen laipat taivutetaan lasin pintaa vasten. Taivutuksessa on vältettävä liiallista voiman käyttöä jotta lasi ei vahingoitu. Kun kaikki laipat lasin ympärillä on taivutettu, asennetaan lasituslistat ja jälkiasennustiiviste PX4 tai PX5. UMPIOSAT rakenteen umpiosassa on kaksi 15 mm vahvuista kipsilevyä Gyproc GL15, jotka on verhottu alumiini- tai teräslevyllä. Kipsilevyjen pitää olla yhtenäisiä. Lämpöeristetyssä rakenteessa lisätään kipsilevyjen väliin mm mineraalivilla Paroc PAL. Kyntetilaan asennetaan palotiiviste PYRO2. Umpiosan suurin koko on 1115 mm x 2850 mm. Umpiosat asennetaan samalla periaatteella kuin lasit

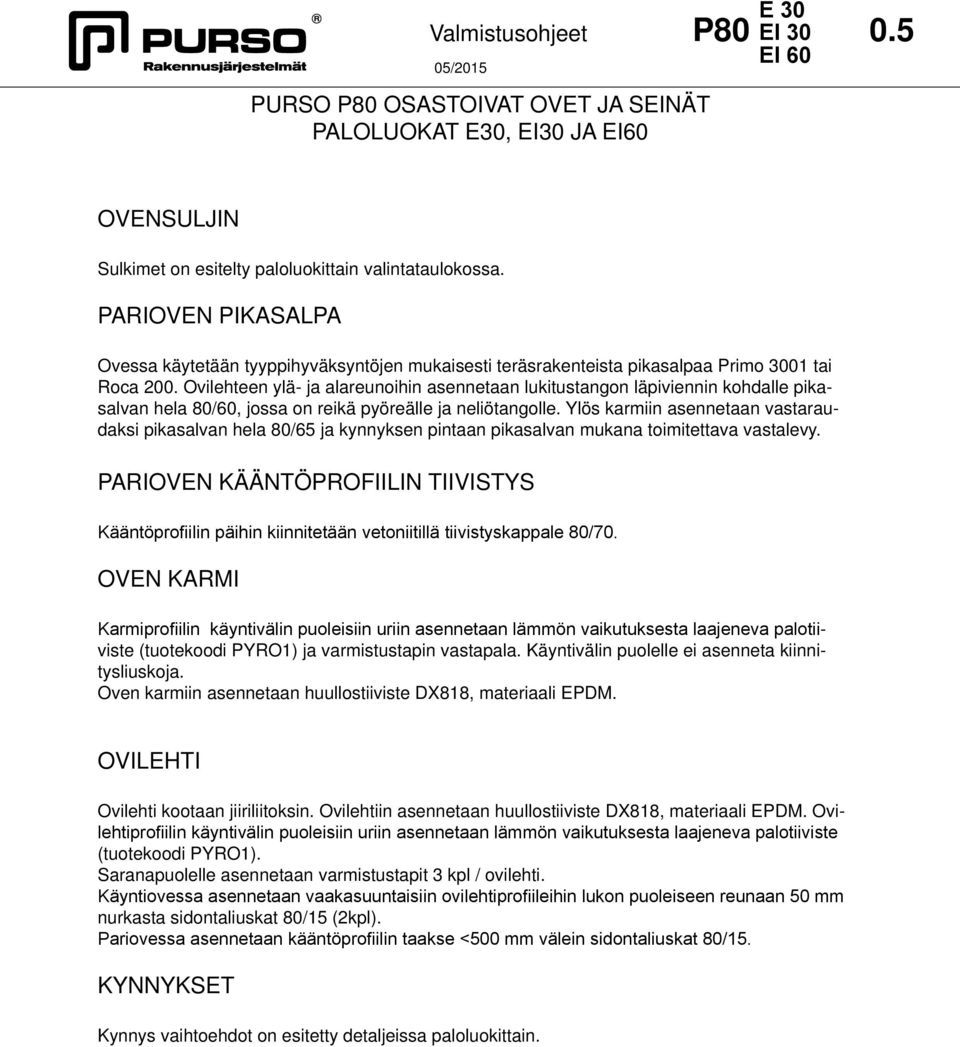

10 Valmistusohjeet 05/15 PURSO OSASTOIVAT OVET JA SEINÄT PALOLUOKAT E30, EI30 JA EI60 E 30 EI 30 EI TIIVISTEET Lasituksessa käytetään EPDM kumisia tiivisteitä. Ulkoseinissä ja -ovissa tiivistetään kumitiivisteiden nurkka- ja jatkoskohdat massalla (esim. OTTOSEAL 54). Kyntetilaan asennetaan itseliimautuvat palotiivisteet (PYRO2 tai PYRO3). Palotiivisteet laajenevat lämmön vaikutuksesta tulipalossa ja täyttävät lasin ja rungon välisen tilan. Käytettävien tiivisteiden tyypit, määrät ja sijainti on esitetty paloluokittain valintaohjeissa. LASIN KIILAUS Kiilauksen tehtävänä on tukea ja kantaa lasi puitteessa tai karmissa tarkoitetulla tavalla ja varmistaa ovilehden pysyminen oikeassa muodossa. KANNATUSKIILAT Kiilojen tulee säilyttää riittävä lujuus palotilanteessa. Sopivia materiaaleja ovat kova puu (esim. tammi) tai kalsiumsilikaattilevy (esim. Promatect H). Kiilan materiaalin sopivuus on varmistettava lasin toimittajalta. Kannatuskiilat asennetaan n. 50 mm lasin nurkasta lasinkiinnikkeen kohdalle. Kiilojen sijainti on esitetty alla olevissa kuvissa KIINTEÄ IKKUNA KIINTEÄ OVI KANNATUSKIILA saranapuoli

11 E 30 Valmistusohjeet EI PROFIILIT EI , ,5 66, ,5 80JL JL 80TL 80JL25 80TL ,5 15, ,

12 E 30 Valmistusohjeet EI PROFIILIT EI ,5 80JL JL 80TL JL25 80TL JL 80TL JL25 80TL

13 Valmistusohjeet 06/ E 30 EI 30 EI 60 LASITUSLISTAT TIIVISTEET 22 PX1 PX2 PX PX4 PX PYRO1 PYRO2 PYRO ,5 7,2 2,4 8,2 2,4 6,1 2 3,1 7,8 DX (806640) 3279 (803279) 8873 (808873) ( ) 3436 (803436) 7521 (807521) 3328 (803328) 4069 (804069) 3278 (803328) ( ) ( ) 8472 (808472) ( ) 948 (800948) 26 (8026)

14 Valmistusohjeet 05/15 JIIRILIITOSKAPPALEET E 30 EI 30 EI JL80JL10 50,2 L1=7.6 ±0.1 mm Profiileille: L2=15.6 ±0.1 mm Lukitus kulmapuristimella tai lukitustapilla Lukitustapit on tilattava erikseen L1 L2 JL80JL 41,2 2 kpl L=15.6 ±0.1 mm Profiileille: Lukitus kulmapuristimella tai lukitustapilla Lukitustapit on tilattava erikseen L L JL80JL25 2 kpl L=15.6 ±0.1 mm Profiileille: ,7 Lukitus kulmapuristimella L L

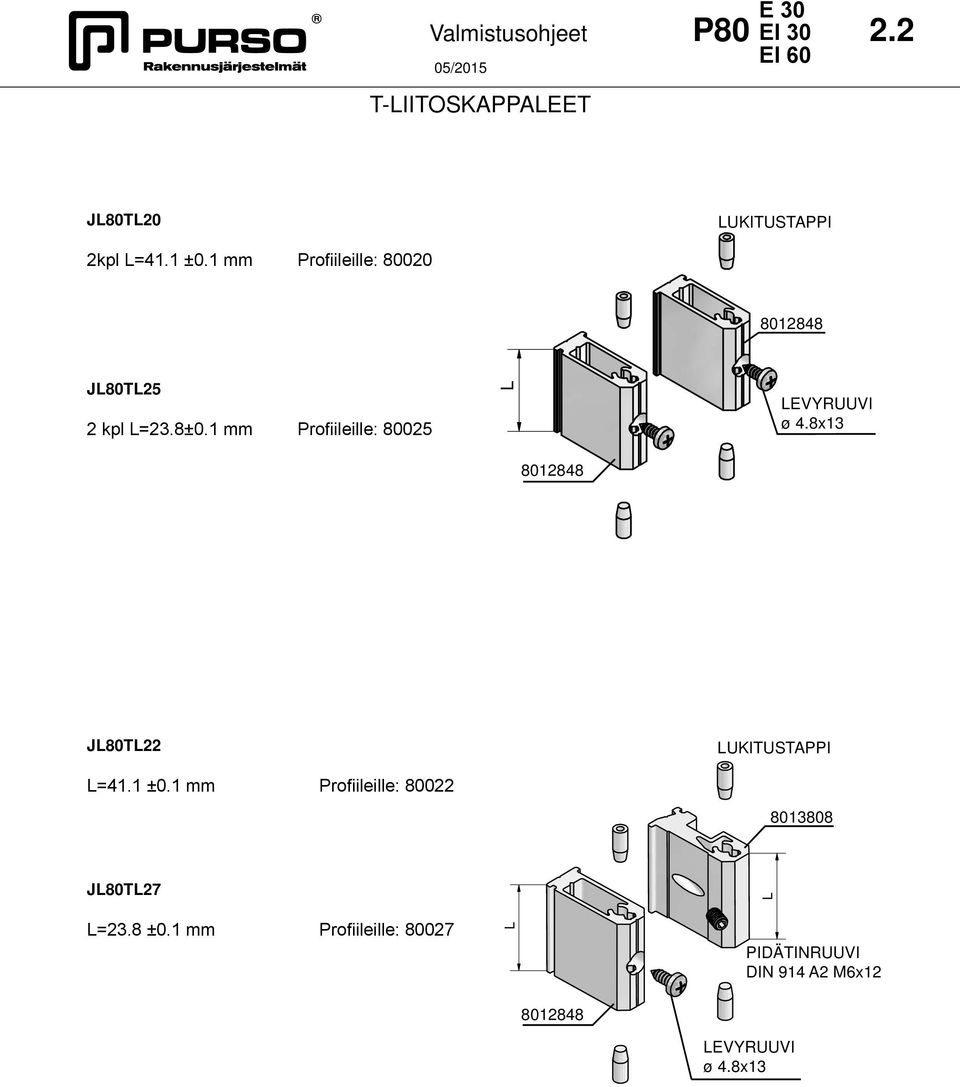

15 Valmistusohjeet 05/15 T-LIITOSKAPPALEET E 30 EI 30 EI JL80TL LUKITUSTAPPI 2kpl L=41.1 ±0.1 mm Profiileille: JL80TL25 2 kpl L=23.8±0.1 mm Profiileille: L LEVYRUUVI ø 4.8x JL80TL22 LUKITUSTAPPI L=41.1 ±0.1 mm Profiileille: JL80TL27 L=23.8 ±0.1 mm Profiileille: L L PIDÄTINRUUVI DIN 914 A2 M6x LEVYRUUVI ø 4.8x13

16 Valmistusohjeet 05/15 SIDONTALIUSKAT E 30 EI 30 EI ,3 17 Sidontaliuska lasitilaan 80/10 Sidontaliuska käyntiväliin 80/15 34,7 17 LASINKIINNIKKEET Lasinkiinnike E/EI30 1K-lasitus A 80/19 A=11 mm 80/ A=14 mm 80/21 A= mm Lasinkiinnike EI60 1K-lasitus 80/80 A= mm 80/81 A=26 mm 25 A Lasinkiinnike E/EI30 2K-lasitus 80/90 A=29 mm 80/91 A=35 mm Lasinkiinnike EI60 2K-lasitus 80/92 A=35 mm 80/93 A=41 mm A UMPIOSANKIINNIKKEET Umpiosankiinnike E/EI30, EI60 eristetty umpiosa vahvuuksille /23 A Umpiosankiinnike E/EI30, EI60 eristetty umpiosa vahvuuksille A 80/94

17 Valmistusohjeet 05/15 OVEN TARVIKKEITA E 30 EI 30 EI Varmistustappi 80/30 3 kpl/ ovilehti 53 Lukon vastaraudan aluslevy 80/ Lukon kiinnike 80/50 2 kpl/ lukkorunko Pikasalvanhela 80/65 1 kpl/ pikasalpa Pikasalvanhela 80/60 2 kpl/ pikasalpa Parioven tiivistyskappale 80/70 2 kpl/ pariovi Automaattinen tiivistekynnys "TOTAL"

18 Valmistusohjeet 08/15 TÄYTELEVYT E 30 EI 30 EI KIPSI 15x L=10mm, 24kpl/pkt Profiili: KL 18 KIPSI 15x24 L=10mm, 24kpl/pkt Profiili: 80025, 80026, KL24 24 KIPSI 15x27 L=10mm, 24kpl/pkt Profiili: 80025, 80026, KL27 27,5 KIPSI 15x40 L=10mm, 24kpl/pkt Profiili:, 80011, 800, 80021, KIPSI 15x44 L=10mm,24kpl/pkt Profiili: 800, 80021, KL44 44,5 KIPSI 15x49 L=10mm,24kpl/pkt Profiili:, KL49 49 KIPSI 15x52 L=10mm,24kpl/pkt Profiili:, KL52 50 COOLMAX x44 L=10mm, 1kpl/pkt Profiili: 800, 80021, CM44 44

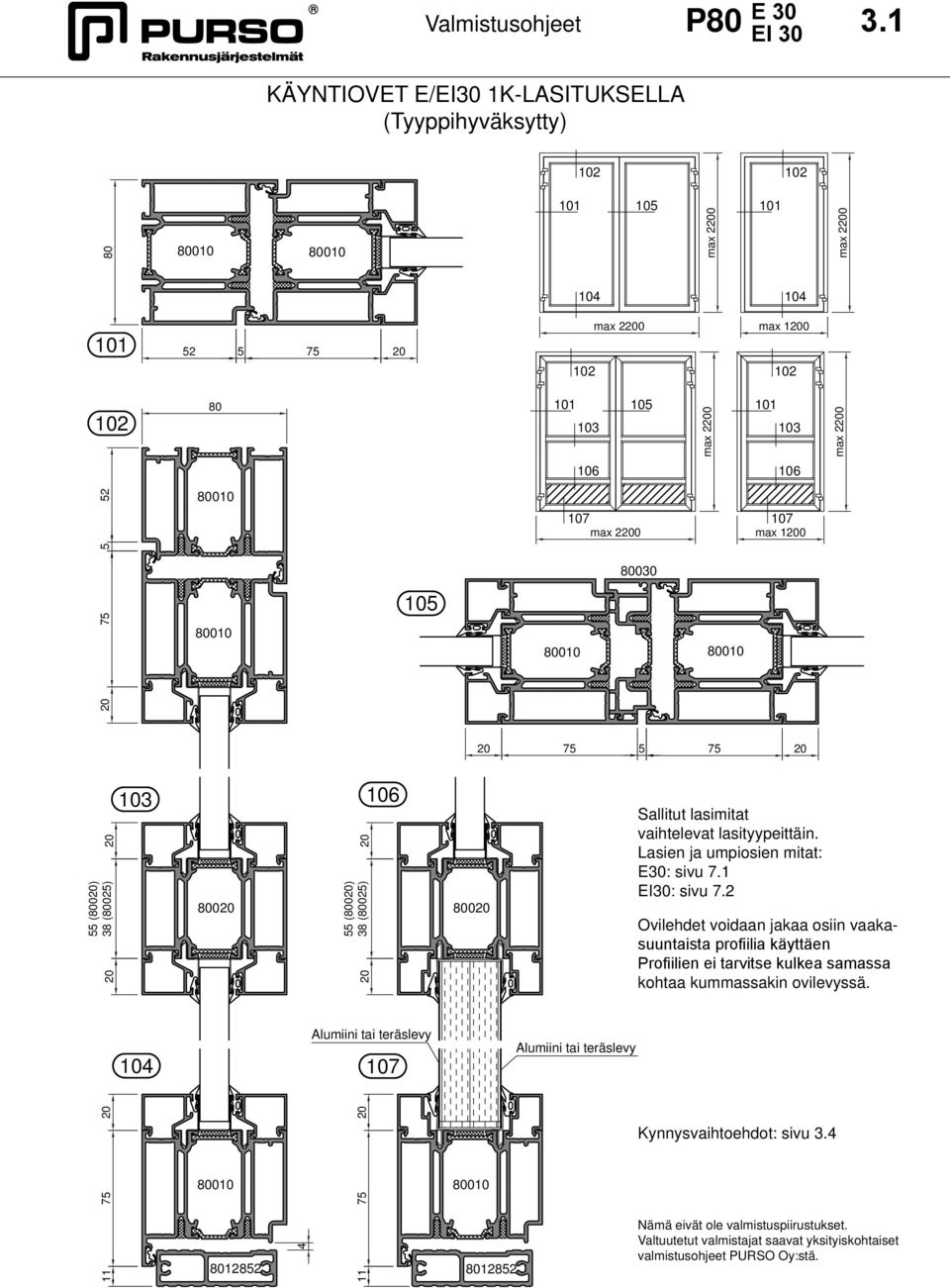

19 E 30 EI 30 Valmistusohjeet 3.1 KÄYNTIOVET E/EI30 1K-LASITUKSELLA (Tyyppihyväksytty) max max max 20 max max max max 20 max (800) 38 (80025) (800) 38 (80025) Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat: E30: sivu 7.1 EI30: sivu 7.2 Ovilehdet voidaan jakaa osiin vaakasuuntaista profiilia käyttäen Profiilien ei tarvitse kulkea samassa kohtaa kummassakin ovilevyssä. Alumiini tai teräslevy Alumiini tai teräslevy Kynnysvaihtoehdot: sivu Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

20 Valmistusohjeet 06/15 OSALUETTELO 1-LEHTINEN OVI E 30 EI OSA TARVIKE TYYPPI MÄÄRÄ OHJE 1 Karmi 3 2 Puite 4 3 Välivaaka Kynnys Lasituslista 8.1, Jiiriliitoskappale JL80JL , T-liitoskappale JL80TL 2.2, Lasinkiinnike 80/xx 2.3, Sidontaliuska 80/10 2.3, 9.3, Sidontaliuska 80/15 2.3, 10.1 Palotiiviste PYRO 1 21 Palotiiviste PYRO 2 30 Huullostiiviste DX Lasitustiiviste PX1,PX2,PX Jälkiasennustiiviste PX4,PX Sarana Varmistustappi 80/ Lukon kiinnike 80/50 2/ lukko Lukon vastaraudan 80/ aluslevy 50 Kipsilevy Potkupelti Fe tai Al Kynnyksen kiinnikeruuvi 4.8X Käyttölukko Ovensuljin 1

21 Valmistusohjeet 06/15 E 30 EI OSALUETTELO 2-LEHTINEN OVI OSA TARVIKE TYYPPI MÄÄRÄ OHJE 1 Karmi 3 2 Puite 4 3 Välivaaka Kynnys Kääntöprofiili Lasituslista 8.1, T-liitoskappale JL80TL 2.2, Lasinkiinnike 80/xx 2.3, Sidontaliuska 80/10 2.3, 9.3, Sidontaliuska 80/15 2.3, 10.1 Palotiiviste PYRO 1 21 Palotiiviste PYRO 2 30 Huullostiiviste DX Lasitustiiviste PX1,PX2,PX Jälkiasennustiiviste PX4,PX Sarana Varmistustappi 80/ Lukon kiinnike 80/ Lukon vastaraudan aluslevy 80/ Pikasalvanhela 80/ Pikasalvanhela 80/ Parioven tiivistyskappale 80/ Kipsilevy Potkupelti Fe tai Al 2 52 Kynnyksen kiinnikeruuvi 4.8X Käyntilukko Pikasalpa Ovensuljin 1

22 Valmistusohjeet 05/15 OSALUETTELO 2-LEHTINEN OVI E 30 EI

23 Valmistusohjeet 08/15 KÄYNTIOVET E/EI30 2K-LASITUKSELLA (Tyyppihyväksytty) E 30 EI max 20 1 max max 20 max max max * max 20 7 max SH* 3 SH* 6 Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat: E30: sivu 7.1 EI30: sivu (80022) 78 (80027) KL44 95 (80022) 78 (80027) KL44 Ovilehdet voidaan jakaa osiin vaakasuuntaista profiilia käyttäen Profiilien ei tarvitse kulkea samassa kohtaa kummassakin ovilevyssä. 4 7 Alumiini tai teräslevy SH* SH* * Jos ovi ei ole sateelle alttiina, ei tippalistaa ja tuuletusta (SH) tarvita Kynnysvaihtoehdot: sivu Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

24 Valmistusohjeet 06/15 KÄYNTIOVET EI30 (Paikallinen hyväksyntä) EI b b b b (800) 38 (80025) b 106b Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat: sivu 7.3 KL44 55 (800) 38 (80025) 800 KL44 Heloitus: sivu Alumiini tai teräslevy Alumiini tai teräslevy Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

25 E 30 EI 30 Valmistusohjeet 3.4 KYNNYSVAIHTOEHDOT PALOLUOKAT E30 JA EI30 / / max. 10mm max. mm max. 10mm / AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali / AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali AUTOMAATTINEN TIIVISTEKYNNYS / AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali max. mm / AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali AUTOMAATTINEN TIIVISTEKYNNYS AL 30x5 AL 30x5 / / max. 15 AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali max. 15 AL 18x15 A1 fl tai A2 fl -s1 -luokan materiaali AUTOMAATTINEN TIIVISTEKYNNYS AUTOMAATTINEN TIIVISTEKYNNYS Automaattisina tiivistekynnyksinä voidaan käyttää: TOTAL (Purso Oy) Stribo E11 Alu

26 E 30 EI 30 Valmistusohjeet 4.1 SIVU- TAI YLÄPIELELLINEN E/EI30 OVI 1K-LASITUKSELLA (Tyyppihyväksytty) max max max max max max max 3000 max max max max 10 max max max 1125 vrt max lasikoot 107 max 10 Ovilehdet voidaan jakaa osiin vaakasuuntaista profiilia käyttäen Profiilien ei tarvitse kulkea samassa kohtaa kummassakin ovilevyssä. max 3000 max max 3000 max Rakenteen pinta-ala 7 m² Suuremmat EI30 rakenteet toteutetaan sivun 6.x mukaisesti Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat: E30: sivu 7.1 EI30: sivu Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

27 E 30 EI 30 Valmistusohjeet (800) 38 (80025) (800) 38 (80025) Kynnysvaihtoehdot: sivu 3.4 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

28 Valmistusohjeet 5.1 SIVU- JA YLÄPIELELLINEN E/EI30 OVI 1K-LASITUKSELLA (Tyyppihyväksytty) E 30 EI 30 max max max 3000 max max max max. 20 max max max max 3000 max max max max 10 max max vrt max lasikoot max 10 max max 20 Ovilehdet voidaan jakaa osiin vaakasuuntaista profiilia käyttäen Profiilien ei tarvitse kulkea samassa kohtaa kummassakin ovilevyssä. Rakenteen pinta-ala: 7 m² Suuremmat EI30 rakenteet toteutetaan sivun 6.1 mukaisesti max 10 Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat: E30: sivu 7.1 EI30: sivu 7.2 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

29 E 30 EI 30 Valmistusohjeet / (800) /25 38 (80025) (800) 38 (80025) Kynnysvaihtoehdot: sivu 3.4 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

30 Valmistusohjeet EI LASISEINÄT EI30 1K-LASITUKSELLA (Paikallinen hyväksyntä) KORKEUS max KORKEUS max max 1125 vrt max lasikoot PITUUS: Ei rajoitusta max 1235 vrt max lasikoot KORKEUS max max 1125 vrt max lasikoot PITUUS: Ei rajoitusta KORKEUS max 20 max 1125 vrt max lasikoot PITUUS: Ei rajoitusta Sallitut lasimitat vaihtelevat lasityypeittäin. Lasien ja umpiosien mitat sivun 9 mukaisesti. Seinärakenteeseen voidaan sijoittaa sivun 3.1 mukaisia ovia Pinta-alaltaan 7 m² oviseinät voidaan toteuttaa sivujen 4.1 ja 5.1 mukaisesti Seinä voidaan jakaa elementteihin käyttäen liikuntasaumaprofiileita. Detaljit 103,104,105,114 ja 116 sivulla 5.2 Detalji 102 sivulla 4.2 ja detalji 108 sivulla 4.1 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

31 Valmistusohjeet EI KL44 KL44 KL KL44 Lasilistan korkeus 25mm mikäli alla olevan lasin korkeus > 2100mm LIIKUNTA-/ ELEMENTTISAUMAT /25 800/ / KL44 KL (800) (800) 38 (80025) 38 (80025) 55 (800) 38 (80025) 800 KL /25 KL / (800) (80025) (800) 38 (80025) 800 KL44 KL / (800) 38 (80025) Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

32 Valmistusohjeet EI LASI-/ UMPIOSIEN MAKSIMIKOOT PALOLUOKKA E30, tyyppihyväksyntä: VTT-RTH Tyyppi Paloluokka Rakenne Paksuus (mm) Maksimi leveys B (mm) Maksimi korkeus H (mm) Maksimi pinta-ala A (m²) Pyrodur E30 1K ,0 Pyrodur 30-1 E30 1K ,1 Pyrobelite 7 IG E30 1K ,0 Pyrobelite 11 EG E30 1K ,0 Pyrodur E30 2K ,1 Pyrobelite 7 DGU E30 2K ,0 Umpiosa E ,2 5 Lasin leveys B 5 5 Lasin korkeus H 5 5 TARVITTAVAT SUOJAETÄISYYDET PALOLUOKKA E30 Lämpösäteilyn arvo on ollut Pyrodur-lasilla niin matala, että suojaetäisyyttä ei tarvita. Ovirakenteeseen ei saa kiinnittää kuitenkaan mitään palavaa kuten verhoja eikä sälekaihtimia. 5 Lasin korkeus H 5 Lasin leveys B 5 Taulukko: Pyrobelite 7 IG, Lasien Pyrobelite 11 EG ja yhteenlaskettu Pyrobelite 7 DGU vaativat pinta-ala (m²) seuraavan suojaetäisyyden. Suojaetäisyys palavaan materiaaliin (m) 2,2 1,5 2,5 1,6 3,0 1,8 3,5 1,9 4,0 2,1 4,5 2,2 5,0 2,3 5,5 2,4 6,0 2,5 6,5 2,7 7,0 2,8

33 Valmistusohjeet EI LASI-/ UMPIOSIEN MAKSIMIKOOT PALOLUOKKA EI30, tyyppihyväksyntä: VTT-RTH Tyyppi Paloluokka Rakenne Paksuus (mm) Maksimi leveys B (mm) Maksimi korkeus H (mm) Maksimi pinta-ala A (m²) Pyrostop EI30 1K ,2 Pyrostop 30- EI30 1K ,2 Contraflam 30-N2 EI30 1K ,5 Swisslam 30-N2 EI30 1K ,2 Interfire EI30 EI30 1K ,5 Pyrobel 12 EI30 1K ,6 Pyrobel 16 EI30 1K ,8 Pyrostop 30- EI30 1K ,2 Fireswiss Foam EI30 1K ,2 Fireswiss Foam O EI30 1K ,2 Fireswiss Foam EI30 1K ,2 FIreswiss Foam 30- O EI30 1K ,2 Contraflam 30-N2 EI30 2K ,4 Pyrobel 12 DGU EI30 2K ,6 Pyrobel 16 DGU EI30 2K ,3 Pyrostop EI30 2K ,2 Umpiosa EI30 1K ,2 /25 5 Lasin korkeus H 5 Mikäli lasin korkeus ylittää 2100mm käytetään lasin yläreunassa 25mm korkuista lasituslistaa 5 Lasin korkeus H 5 5 Lasin leveys B 5 5 Lasin leveys B 5

34 Valmistusohjeet 06/15 EI LASI-/ UMPIOSIEN MAKSIMIKOOT PALOLUOKKA EI30, paikallinen hyväksyntä (sivu 3.3) Tyyppi Paloluokka Rakenne Maksimi leveys B (mm) Maksimi korkeus H (mm) Pyrobel 16, EI30 EI30 1K Fireswiss Foam EI30 EI30 1K Umpiosa EI Lasin korkeus H 5 5 Lasin leveys B 5

35 Valmistusohjeet 06/15 LASITUSLISTOJEN VALINTA PALOLUOKKA E30 E K lasitus K lasitus Lasin paksuustoleranssit huomioitava lasituslistojen valinnassa Umpiosat Alumiini tai Alumiini tai teräslevy teräslevy Kipsilevy 15mm Kipsilevy 15mm Kipsilevy 15mm Min.villa Kipsilevy 15mm Kipsilevy 15mm Min.villa Kipsilevy 15mm Alumiini tai teräslevy

36 Valmistusohjeet 06/15 LASITUSLISTOJEN VALINTA PALOLUOKKA EI30 EI K lasitus Lasin paksuustoleranssit huomioitava lasituslistojen valinnassa Mikäli lasin korkeus ylittää 2100mm käytetään lasin yläreunassa 25mm korkuista lasituslistaa K lasitus Umpiosat Alumiini tai teräslevy Alumiini tai teräslevy Alumiini tai teräslevy Kipsilevy 15mm Kipsilevy 15mm Kipsilevy 15mm Min.villa Kipsilevy 15mm 9 9 Kipsilevy 15mm Min.villa Kipsilevy 15mm

37 Valmistusohjeet 06/15 E VALINTATAULUKKO LASITUSLISTAT, TIIVISTEET, LASINKIINNIKKEET PALOLUOKKA E30 Lasin Lasitus Ulkopuoli Sisäpuoli Lasin- Palotiiviste paksuus Lasituslista Tiiviste Lasituslista Tiiviste kiinnike Pyro 2 7 1K 3279 PX PX5 80/ K 3279 PX PX5 80/ K 3279 PX PX4 80/ K 3279 PX PX4 80/ K 3279 PX PX5 80/ K 3279 PX PX5 80/ K 3279 PX PX4 80/ K 3279 PX PX4 80/ K PX PX5 80/ K PX PX4 80/ K PX PX5 80/ K PX PX5 80/ Umpiosa 4069 PX PX5 80/ Umpiosa 8472 PX PX5 80/ Umpiosa PX PX4 80/ Umpiosa Kiint.huullos PX PX4 80/94 1 Lasin paksuus tarkoittaa todellista lasin paksuutta, ei nimellismittaa. Lasin paksuustoleranssit huomioitava lasituslistojen valinnassa. PALOTIIVISTEET Tiivisteet asennetaan koko profiilin pituudelle Pyro 2 Pyro 2

38 Valmistusohjeet 06/15 EI VALINTATAULUKKO LASITUSLISTAT, TIIVISTEET, LASINKIINNIKKEET PALOLUOKKA EI30 Lasin Lasitus Ulkopuoli Sisäpuoli Palotiiviste paksuus Lasituslista tiiviste Lasituslista tiiviste Lasinkiinnike Pyro K 3279 PX PX5 80/ K 3279 PX PX5 80/ K 3279 PX PX4 80/ K PX PX5 80/ K PX PX5 80/ K PX PX4 80/ K PX PX5 80/ K PX PX5 80/ K PX PX5 80/ K PX PX4 80/ K PX PX5 80/ K PX PX5 80/ 1 1K PX PX5 80/ K PX PX4 80/ K PX PX5 80/ K PX PX5 80/ K PX PX5 80/ K PX PX4 80/ K (12225) PX PX5 80/ K (12225) PX PX5 80/ K (12225) PX PX5 80/ K (12225) PX PX4 80/ K (12225) PX PX5 80/ K (12225) PX PX5 80/ K ( ) PX PX5 80/ K (12225) PX PX4 80/ umpiosa 4069 PX PX5 80/ umpiosa 8472 PX PX5 80/ umpiosa (12225) PX PX4 80/ umpiosa Kiint.huullos PX PX4 80/94 1 Lasin paksuus tarkoittaa todellista lasin paksuutta, ei nimellismittaa. Lasin paksuustoleranssit huomioitava lasituslistojen valinnassa

39 Valmistusohjeet 06/15 E 30 EI LASIN- / UMPIOSANKIINNIKKEIDEN JA SIDONTALIUSKOJEN MÄÄRÄ PALOLUOKKA E30 ja EI30 Sidontaliuskojen määrä Aukon korkeus Sidontaliuskat 80/10 (kpl) / aukko < < Aukon leveys (mm) 31,3 17 Lasinkiinnikkeiden määrä Aukon korkeus Lasinkiinnike 80/XX (kpl) / aukko < < Aukon leveys (mm) A Lasin / umpiosan kiinnikkeet Käyttö lasipaketin paksuus mm Lasinkiinnike Ulkopuolen lasilista mm profiili 1K lasitus / K lasitus / K lasitus / K lasitus / / kiinteä huullos 2K lasitus / / kiinteä huullos 2K lasitus / / kiinteä huullos 2K lasitus / / kiinteä huullos Umpiosat / Erist. Umpiosat / / kiinteä huullos

40 Valmistusohjeet 05/15 LASIN-/ UMPIOSANKIINNIKKEIDEN MÄÄRÄ JA PAIKAT PALOLUOKKA E30 ja EI30 Aukon pystyreunat E 30 EI Aukon ylä- ja alareuna 31,3 17 x Sidontaliuska 80/10 A Lasinkiinnike 80/xx

41 Valmistusohjeet 05/15 SIDONTALIUSKAT JA KIINNIKKEET PALOLUOKKA E30 ja EI30 E 30 EI Purso 80/10 Kiinnityslevy Purso 80/60 sivu Purso 80/65 sivu Purso 80/70 sivu 11.5 Purso 80/60 sivu Purso 80/15 Purso 80/50 sivu Purso 80/10 sivu Lasinkiinnikkeet sivu 9.4 Purso 80/ Purso 80/40 sivu

42 Valmistusohjeet 05/15 PROFIILIEN KATKAISUMITAT E 30 EI OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi vaaka 1 B 45/45 2 Karmi pysty 2 A 45/90 3 Kynnys B /90 4 Puite vaaka 2 B /45 5 Puite pysty 2 A-68 45/45 6 Välivaaka B /90

43 Valmistusohjeet 05/15 PROFIILIEN KATKAISUMITAT E 30 EI OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi pysty 2 A 45/90 2 Karmi vaaka 1 B 45/45 3 Kynnys B /90 4 Puite pysty 2 A-68 45/45 5 Puite vaaka 2 B-D /45 6 Puite pysty 2 A-68 45/45 7 Puite vaaka 2 B-C /45 8 Välivaaka C /90 9 Välivaaka D /90 10 Kääntäprofiili A-96 90/90

44 14 14 Valmistusohjeet 05/15 OVIKARMIN JIIRILIITOS LUKITUSTAPEILLA E 30 EI jigi 001 Ø6 41,945 Ø6 Huullososa tiivistetään liimalla Niitti6x14.5 Liima

45 52,5 Valmistusohjeet 05/15 OVIKARMIN JIIRILIITOS KULMAPURISTIMELLA E 30 EI Huullososa tiivistetään liimalla Liima 80JL10 Kulmapuristus kohdat tarkastetaan koepuristuksella 13 13

46 14 14 Valmistusohjeet 05/15 OVILEHDEN JIIRILIITOS LUKITUSTAPEILLA E 30 EI Ø6 Jigi ,9 Ø6 Huullososa tiivistetään liimalla Liima 80JL10 Niitti6x14.5

47 10 10 Valmistusohjeet 05/15 T-LIITOS 800, E 30 EI Jigi ,6 6 Pyro2 80TL (800) 80TL25 (80025) Niitti6x DIN ,8x16 Niitti6x14.5

48 Valmistusohjeet 05/15 T-LIITOS 80022, E 30 EI Jigi 002 Ø6 29,6 6 Pyro2 80TL22 (80022) 80TL27 (80027) Niitti6x DIN ,8x16 Niitti6x14.5 DIN914 M5x12

49 2,5 10 Valmistusohjeet 05/15 KYNNYKSEN KONEISTUS JA ASENNUS E 30 EI Jigi Ø5 9 X 90 55,8 13 Ø5x80 2,5 59,5

50 L-26mm 10 Valmistusohjeet 05/15 KÄÄNTÖPROFIILIN KONEISTUS E 30 EI Purso 80/ ,5 9 X DIN 7981 A2 4.2x38 Purso 80/ , Purso80/70

51 E 30 EI 30 Valmistusohjeet 12.1 HELOITUS Ovi varustetaan uppolukolla, jonka telki työntyy vastalevyn tai vastaavan taakse vähintään 8mm. Teljen ja muiden ovea kiinni pitävien rakenneosien tulee olla terästä tai metalliseosta, jonka sulamispiste on yli 850 o C. Lukituksen ja oven sijoittumisen osalta noudatetaan Suomen rakentamismääräyskokoelman osan E1 kohtien 7.3 ja 10.6 periaatteita. Pariovessa käytetään Primo tai Roca 0-pikasalpaa. TYYPPIHYVÄKSYTYT SULJINLAITTEET Suljinlaitteet Abloy DC235 Geze TS 00V Geze TS 4000 Geze TS 4000S Geze TS 4000E Geze TS 4000EFS

52 Valmistusohjeet 06/16 EI KOEPOLTETUT HELAT PALOLUOKKA EI30, paikallinen hyväksyntä (sivu 3.3) Käyttölukot Abloy LC300 Abloy EL490 Varmuuslukot Abloy LC306 Abloy EL655 Ylivientisuojat Roca Abloy EA281 Pitkäsalvat Roca 0 Suljinlaitteet Roca DC-915 Abloy DC335 Abloy FD108, Abloy FD101 Abloy DC330+FD462 Saranat HAHN A701 Giesse Domina HP Suositeltava ovilehden maksimipaino (kg) eri saranoilla OVILEHDEN leveys 1090, korkeus Omakotitalot, yms. Käyttökohde Porraskäytävän ovet, yms. Porraskäytävän ovet, yms. (Oviautomatiikka) Koulut, sairaalat, yms. (Oviautomatiikka) Saranatyyppi kpl HAHN A701 (2-os) HAHN A701 (2-os) Giesse DOMINA HP (2-os) 2 1 Giesse DOMINA HP (2-os) Giesse DOMINA HP (3-os) Giesse DOMINA HP (3-os) Saranoiden paikat, 2 tai 3 saranaa/ ovilehti taulukon mukaan.

53 E 30 EI 30 Valmistusohjeet 12.2 SARANAT JA VARMISTUSTAPIT Käyttökohde 33 VARMISTUSTAPIT PURSO 80/30 3kpl/ OVILEHTI / SARANA HAHN A701/ A751 VARMISTUSTAPIT PURSO 80/30 3kpl/ OVILEHTI Suositeltava ovilehden maksimipaino (kg) eri saranoilla OVILEHDEN leveys 1086, korkeus Omakotitalot, yms. Porraskäytävän ovet, yms. Porraskäytävän ovet, yms. (Oviautomatiikka) Koulut, sairaalat, yms. (Oviautomatiikka) Saranatyyppi kpl HAHN A701 (2-os) HAHN A751 (3-os) HAHN A901 (2-os) HAHN A951 (3-os) / SARANA HAHN A701/ A751 VARMISTUSTAPIT PURSO 80/30 3kpl/ OVILEHTI / HAHN A701 HAHN A SARANA HAHN A901/ A951 VARMISTUSTAPIT PURSO 80/30 3kpl/ OVILEHTI / Saranoiden sijoitus, 3 kpl/ ovilehti HAHN A901 HAHN A951 SARANA HAHN A901/ A951 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

54 Valmistusohjeet 05/15 VARMISTUSTAPPIEN PAIKAT JA ASENNUS E 30 EI DIN 7981 A2 4,8x16 Purso 80/30 Varmistustappien Purso 80/30 sijoitus, 3 kpl/ ovilehti Urospuolinen varmistustappi asennetaan 0 mm ovilehden kulmista ja ovilehden keskelle, yhteensä 3 kpl/ ovilehti. Tappien päihin sivellään merkitsemiseen sopivaa ainetta, esim tiivistemassaa. Ovi suljetaan varovasti kunnes tapit koskettavat karmia. Tiivistemassan merkitsemiin kohtiin porataan ø12 mm reiät. Vastapalat asennetaan niin, että reiät ovat keskellä toisiinsa nähden ja ovi sulkeutuu normaalisti.

55 Valmistusohjeet 05/15 HAHN A701/ A751 SARANOIDEN KONEISTUS E 30 EI A701 A ,5 62,5,5 62,5 Porausjigi: 1A0000 (9230) Porausjigi: T251A0000 (9310) HAHN A701 HAHN A751

56 Valmistusohjeet 05/15 HAHN A901/ A951 SARANOIDEN KONEISTUS E 30 EI A901 A ,5 65,5 65 Porausjigi: JSAJIGIA901 (T101A0000) Porausjigi: JSAJIGIA951 (T151A0000)

57 Valmistusohjeet 05/15 PIKASALPA ROCA 0 KARMI, tangon läpivienti 37mm E 30 EI Purso 80/65 DIN 7981 A2 4.8x13 Purso 80/60 DIN 7982 A2 4.8x16 33,5 Roca 0 15,5 23,5 3,5 26 DIN 7981 A2 4.8x16 Purso 80/60 33,5 Roca 0

58 Valmistusohjeet 05/15 PIKASALPA ROCA 0 KARMI, tangon läpivienti 32mm E 30 EI DIN 7981 A2 4.8x13 Purso 80/65 Purso 80/60 DIN 7982 A2 4.8x16 33,5 Roca 0 15,5 23,5 3,5 26 DIN 7981 A2 4.8x16 Purso 80/60 33,5 Roca 0

59 , ,4 Valmistusohjeet 05/15 PIKASALPA ROCA 0 KARMI , tangon läpivienti 37mm E 30 EI DIN 7981 A2 4.8x19 Purso 80/65 Purso 80/60 DIN 7982 A2 4.8x16 33,5 Roca 0 15,5 23,5 3,5 26 DIN 7981 A2 4.8x16 Purso 80/60 33,5 Roca 0

60 Valmistusohjeet 05/15 LUKKORUNGON ABLOY LC300 ASENNUS E 30 EI Purso 80/50 M5x16 Lukon kiinnike 80/50 Tiivistysmassaa lisätään kiinnikkeeseen sekä katkon sisäpintaan ennen asennusta. Massa helpottaa asennusta, koska kiinnike pysyy paremmin paikoillaan. Kiinnike asennetaan koneistusaukosta sisään ja painetaan kiinnitysuriin. Purso 80/50

61 Valmistusohjeet 05/15 LUKON VASTARAUDAN ASENNUS E 30 EI Purso 80/40 DIN ,8x16 DIN ,2x16

62 Valmistusohjeet 05/15 LASIPAKETIN ASENNUS PALOLUOKKA E30 E Liimataan palotiiviste Pyro 2 lämpökatkon pintaan Pyro2 2 Lasinkiinnikkeet ja sidontaliuskat asennetaan paikoilleen. 3 Liimataan palotiiiviste Pyro2 lasinkiinnikkeen reunaan Lasituslista asennetaan paikoilleen Pyro2 4 Lasinkannatuskiilat asennetaan paikoilleen lasinkiinnikkeen päälle Huom! muovikiiloja ei saa käyttää 5 Lasi asennetaan paikalleen ja kiinnikkeiden laipat taivutetaan lasiin kiinni. Liimataan palotiiviste Pyro2 paikoilleen 6 Asennetaan jälkiasennustiivisteet Pyro2

63 Valmistusohjeet 05/15 LASIPAKETIN ASENNUS PALOLUOKKA EI30 E Liimataan palotiiviste Pyro 2 Lasinkiinnikkeet ja sidontaliuskat lämpökatkon pintaan asennetaan paikoilleen Lasituslista ja tiiviste asennetaan paikoilleen lasinkiinnikkeen taitetulle puolelle Pyro2 Lasinkannatuskiilat asennetaan paikoilleen lasinkiinnikleen ja kiinnikkeiden laipat Lasi asennetaan paikal keen päälle taivutetaan lasiin kiinni Huom! muovikiiloja ei saa käyttää Asennetaan lasituslista ja jälkiasennustiiviste

64 Valmistusohjeet

65 Valmistusohjeet 08/15 EI60 LASIOVET (Tekninen tyyppihyväksyntä VTT-RTH ) EI 60.1 KL KL52 KL KL KL49 80 KL52 KL52 KL KL52 KL KL52 25 KL49 KL (800) (80025) CM (800) 38 (80025) /25 Alumiini tai teräslevy / CM44 Alumiini tai teräslevy Sallitut lasimitat vaihtelevat lasityypeittäin. Kts sivu 23.1 Kynnysvaihtoehdot: sivu KL49 KL KL49 KL Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

66 Valmistusohjeet 08/15 EI60 UMPIOVET (Tekninen tyyppihyväksyntä VTT-RTH ) Umpiovi EI 60.2 KL KL52 KL52 KL / KL49 55 (800) 38 (80025) KL52 KL52 KL / / Alumiini tai teräslevy mm /25 /25 KL52 KL KL52 KL49 KL49 / / CM44 KL49 KL Kynnysvaihtoehdot: sivu.3 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

67 Valmistusohjeet EI 60.3 KYNNYSVAIHTOEHDOT PALOLUOKKA EI60 4 A1 fl tai A2 fl -s1 -luokan materiaali A1 fl tai A2 fl -s1 -luokan materiaali max. 8,5mm max. 8,5mm AL 18x AL 18x A1 fl tai A2 fl -s1 -luokan materiaali A1 fl tai A2 fl -s1 -luokan materiaali

68 Valmistusohjeet 08/15 EI60 LASISEINÄT (Paikallinen hyväksyntä) EI x Maksimi lasikoko: 1115 x 2880 (lev x kor) KORKEUS KORKEUS Lasiseinän leveys: Ei rajoitusta 1235 vrt max lasikoot CM44 CM44 CM Lasien maksimimitat: Sivu 23.1 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

69 Valmistusohjeet EI EI60 OVI EI60 LASISEINÄSSÄ (Paikallinen hyväksyntä) Lasiseinän leveys: ei rajoitusta Lasiseinän leveys: ei rajoitusta Lasiseinän leveys: ei rajoitusta Lasiseinän leveys: ei rajoitusta Lasien maksimimitat: Sivu 23.1 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

70 Valmistusohjeet EI EI60 OVI EI60 LASISEINÄSSÄ (Paikallinen hyväksyntä) Lasiseinän leveys: ei rajoitusta Lasiseinän leveys: ei rajoitusta Lasien maksimimitat: Sivu23.1 Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

71 Valmistusohjeet 08/15 EI60 OVI EI60 LASISEINÄSSÄ (Paikallinen hyväksyntä) EI CM44 CM44 CM KL49 KL52 CM44 KL52 KL KL KL KL52 CM KL (800) 38 (80025) CM (800) 38 (80025) CM KL49 KL52 KL52 KL KL49 CM44 KL Nämä eivät ole valmistuspiirustukset. Valtuutetut valmistajat saavat yksityiskohtaiset valmistusohjeet PURSO Oy:stä.

72 Valmistusohjeet EI 60 TYYPPIHYVÄKSYTYT LASIT EI60 OVET, tyyppihyväksyntäpäätös: VTT-RTH Suurin leveys B (mm) Tyyppi Suurin korkeus H (mm) Pyrostop Pyrobel Fireswiss Foam Huom: Käyntiovet: Suurin sallittu oven paino on 140kg Suurin sallittu lasin paino ~110kg kts. myös sivu KOEPOLTETUT LASIT EI60 LASISEINÄ, Tyyppi Suurin leveys B (mm) Suurin korkeus H (mm) Lasin korkeus H 5±1 Fireswiss Foam ±1 5±1 Lasin leveys B 5±1 23.1

73 Valmistusohjeet 06/15 LASITUSLISTOJEN VALINTA PALOLUOKKA EI60 1K lasitus EI Lasin paksuustoleranssit huomioitava lasituslistojen valinnassa ±1 Umpiosat Kipsilevy 15mm Gyproc GL15 Alumiini tai teräslevy mm

74 Valmistusohjeet 06/15 LASI-/ UMPIOSANKIINNIKKEIDEN MÄÄRÄ JA PAIKAT PALOLUOKKA EI60 EI Aukon korkeus Kiinnikkeet < < Aukon leveys Lasin- ja umpiosan kiinnikkeet Käyttö Lasipaketin paksuus mm Lasinkiinnike Ulkopuolen lasilista mm profiili 1K lasitus / K lasitus / K lasitus / / kiinteä huullos Lasinkiinnike 80/xx A 2K lasitus / / kiinteä huullos Umpiosat / Erist. Umpiosat / /laippa

75 Valmistusohjeet 05/15 SIDONTALIUSKAT JA KIINNIKKEET PALOLUOKKA EI60 EI Purso 80/10 Kiinnityslevy Purso 80/60 Sivu Purso 80/65 Sivu 28.3 Purso 80/15 Purso 80/70 Sivu Purso 80/15 Purso 80/50 Sivu Purso 80/60 Sivu 28.3 Lasinkiinnikkeet sivu Purso 80/15 Purso 80/40 Sivu

76 Valmistusohjeet 05/15 PROFIILIEN KATKAISUMITAT EI OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi vaaka 1 B 45/45 2 Karmi pysty 2 A 45/90 3 Kynnys B /90 4 Puite vaaka 2 B /45 5 Puite pysty 2 A-68 45/45 6 Välivaaka B /90

77 Valmistusohjeet 05/15 PROFIILIEN KATKAISUMITAT EI OSA NIMIKE PROFIILI LUKUMÄÄRÄ KATKAISU- PITUUS SAHAUS- KULMAT 1 Karmi pysty 2 A 45/90 2 Karmi vaaka 1 B 45/45 3 Kynnys B /90 4 Puite pysty 2 A-68 45/45 5 Puite vaaka 2 B-D /45 6 Puite pysty 2 A-68 45/45 7 Puite vaaka 2 B-C /45 8 Välivaaka C /90 9 Välivaaka D /90 10 Kääntäprofiili A-96 90/90

78 Valmistusohjeet 05/15 OVIKARMIN JIIRILIITOS LUKITUSTAPEILLA EI jigi 001 Ø6 41,945 Liima Huullososa tiivistetään liimalla Niitti6x Kipsi15x49 Kipsi15x Kipsi15x40

79 Valmistusohjeet 05/15 OVILEHDEN JIIRILIITOS LUKITUSTAPEILLA EI Ø6 Jigi ,9 Ø6 Huullososa tiivistetään liimalla Liima Niitti6x JL10 1 Kipsi15x49 Kipsi15x52 72 Kipsi15x40
