1 A ALLEAJOSUOJAUS ALLEAJOSUOJAT ALLEAJOSUOJAUKSEN KIINNIKKEET SIVUSUOJAT A-1 A-2 A-3

2 A-1 ALLEAJOSUOJAT ALLEAJOSUOJA INTEGRAL TMT Hyväksyntänumero E4-58R Profiilissa valmis kiinnitysura roiskeläpälle/-läpille Sisältää 2 kpl M16-kiinnityspaloja ( ) sekä päätykannet ( ) ALLEAJOSUOJA INTEGRAL TMT-2400 Leveys: 100 mm Korkeus: 129 mm Pituus: 2400 mm Paino: 17,0 kg ALLEAJOSUOJA INTEGRAL TMT-2550 Leveys: 100 mm Korkeus: 129 mm Pituus: 2550 mm Paino: 18,1 kg ALLEAJOSUOJAN PÄÄTY INTEGRAL Materiaali: muovi Toimitetaan pareittain Sisältää kiinnitysruuvit Paino: 0,2 kg KIINNITYSPALA M16 Soveltuu tuotteille 37212, ja Paino: 0,2 kg ALLEAJOSUOJA GP-2400 Hyväksyntänumero e4-70/ / Leveys: 100 mm Korkeus: 130 mm Pituus: 2400 mm Paino: 17,1 kg Sisältää M16 vastakappaleet sekä päätykannet ruuveineen HUOM! Tuotteen läppäura ei sovellu vakioläpälle ALLEAJOSUOJAN PÄÄTY GP Paino: 0,2 kg 8

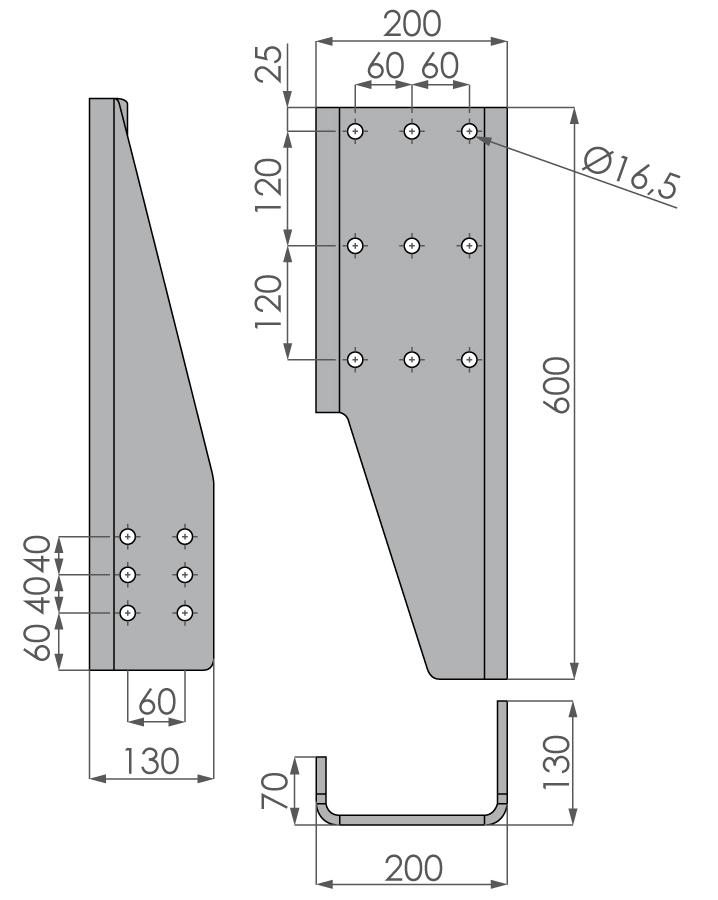

3 ALLEAJOSUOJAUKSEN KIINNIKKEET A-2 ALLEAJOSUOJAN SIVULEVY O+V Hyväksyntänumero E4-58R Materiaali: 10 mm teräslevy Pintakäsittely: maalattu RAL 7024 Toimitetaan pareittain ALLEAJOSUOJAN SIVULEVY 155 X 500 Koko: 155 x 500 mm Paino: 20,5 kg/kpl ALLEAJOSUOJAN SIVULEVY 200 X 600 Koko: 200 x 600 mm Paino: 26,7 kg/kpl 9

4 A-3 SIVUSUOJAPROFIILIT SIVUSUOJA 30 X 100 Hyväksyntä E4-73R Pituus: 4,0 / 6,0 / 7,1 m Paino: 1,2 kg/m Tukkupakkaus 20 kpl Kiinnitys M10-pultein Tuotteelle soveltuva päätytulppa (Sivusuojatarvikkeet) SIVUSUOJAN PÄÄTY 7264 AN Hyväksyntä E4-73R N3, N4 - O3, O4 luokan ajoneuvot Paino: 1,7 kg/m Tuotteelle soveltuvat päätytulpat (Sivusuojatarvikkeet): SIVUSUOJAN PÄÄTY 7264 AN Pituus: 4,1 / 7,1 m Paino: 1,7 kg/m SIVUSUOJAN PÄÄTY 7264 AN 500 MM Pituus: 500 mm Paino: 0,85 kg/kpl SIVUSUOJAN PÄÄTY AN Hyväksyntä E4-73R Tuotteelle soveltuva päätytulppa (Sivusuojatarvikkeet) SIVUSUOJAN PÄÄTY AN Pituus: 4,1 / 7,1 m Paino: 1,7 kg/m SIVUSUOJAN PÄÄTY AN 500 MM Pituus: 500 mm Paino: 0,85 kg/kpl 10

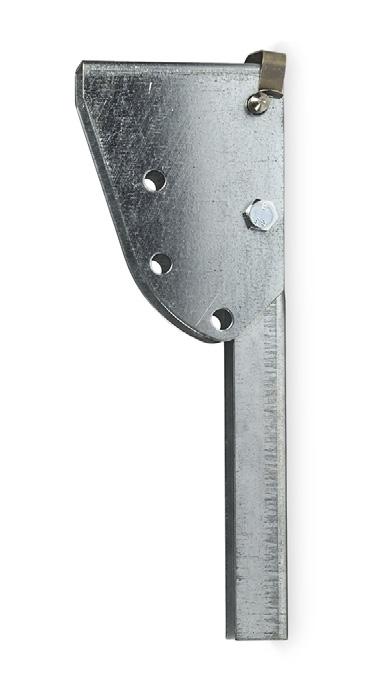

5 SIVUSUOJATARVIKKEET A-3 SIVUSUOJAN KIINNIKE Hyväksyntä E4-73R SIVUSUOJAN KIINNIKE 738 Putken pituus: 700 mm SIVUSUOJAN KIINNIKE 738 Materiaali: sinkitty teräs Lukitustappi sokalla Paino: 3,4 kg SIVUSUOJAN KIINNIKE 738 RST Materiaali: ruostumaton teräs Lukitustappi pannalla Paino: 2,3 kg SIVUSUOJAN KIINNIKE 365 Soveltuu sivusuojaprofiilin kiinnitykseen Kiinnitys M8-pultein Helppo käsitellä - työkaluja ei tarvita Lukitustappi pannalla ja ketjulla Materiaali: sinkitty teräs Putken pituus: 365 mm Paino: 1,9 kg LUKITUSTAPPI PANNALLA Soveltuu sivusuojan kiinnikkeisiin ja Paino: 0,1 kg 11

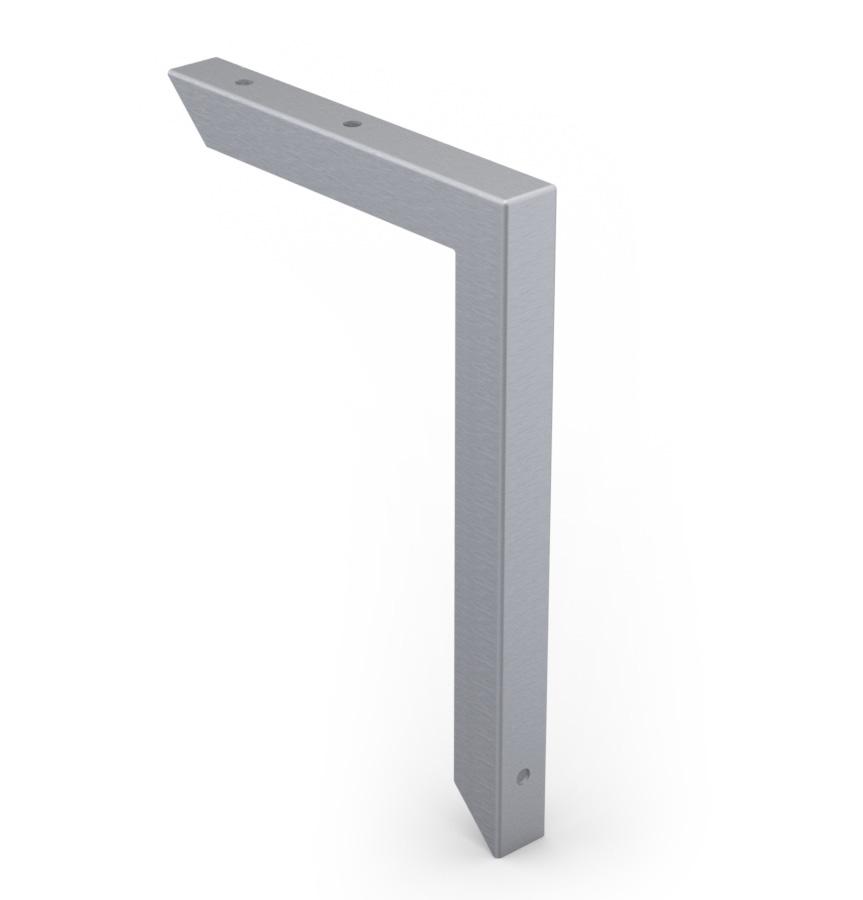

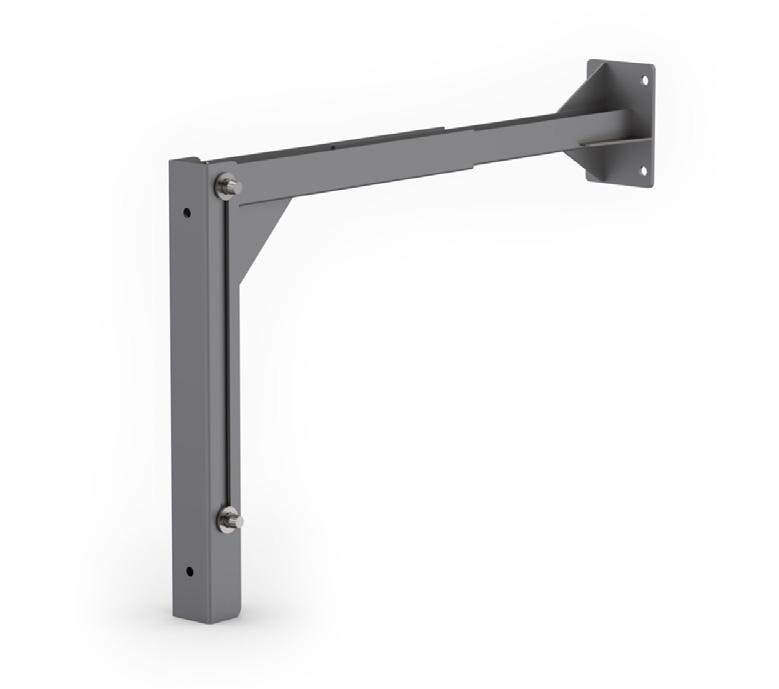

6 A-3 SIVUSUOJATARVIKKEET SIVUSUOJAN KIINNIKE, LIUKUVA Yksinkertainen rakenne ja helppo käsitellä ilman työkaluja Materiaali: sinkitty teräs Säädettävä pituus: 763 / 713 / 663 / 613 / 563 Paino: 3,83 kg SIVUSUOJAN KIINNIKE, KIINTEÄ Soveltuu sivusuojaprofiilin kiinnitykseen Kiinnitys M10-pultein Materiaali: sinkitty teräs Paino: 1,76 kg HUOM! Hyväksyntä E4-73R koskee kaikkia tämän aukeaman tuotteita. 12

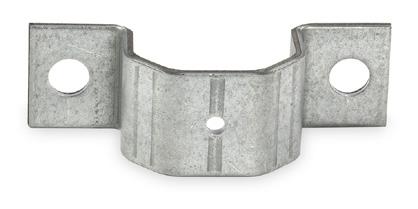

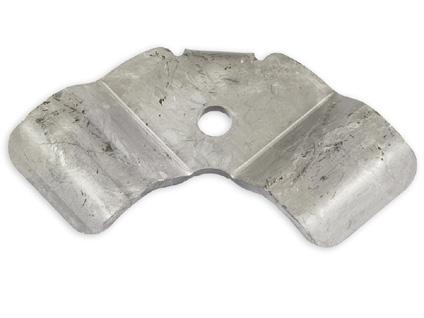

7 SIVUSUOJATARVIKKEET A-3 SIVUSUOJAN KANNAKEPUTKI Materiaali: kuumasinkitty teräs Putken kiinnitykseen soveltuvat holkit (Kannakkeiden tarvikkeet -osio C-4): SIVUSUOJAN KANNAKEPUTKI 90 Paino: 3,5 kg SIVUSUOJAN KANNAKEPUTKI 60 Paino: 3,6 kg SIDE GUARD CLAMP Material: hot-dip galvanized steel Includes M10 bolts and nuts Weight: 0,2 kg BRACKET FOR SUPPORT Suitable for reinforcing the side protector tube bracket Material: hot-dip galvanized steel For Ø 42 mm pipe bracket Inludes M10 boltand nut Includes bracket pair Weight: 0,42 kg 13

8 A-3 SIVUSUOJATARVIKKEET SIVUSUOJAN PÄÄTYTULPPA Materiaali: muovi Väri: harmaa Paino: 0,02 kg Soveltuu profiilille SIVUSUOJAN PÄÄTYTULPPA SIVUSUOJAN PÄÄTYTULPPA PÄÄTYTULPPA Materiaali: muovi Väri: musta Paino: 0,03 kg Soveltuu profiileille ja PÄÄTYTULPPA VK PÄÄTYTULPPA OK SIVUSUOJAN PÄÄTYTULPPA Materiaali: muovi Väri: harmaa Paino: 0,03 kg Soveltuu profiilille
