NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA

Koko: px
Aloita esitys sivulta:

Download "NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA"

Transkriptio

1 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Metson Neles RE sarjan V-aukkoinen segmenttiventtiili on suunniteltu ensisijaisesti säätökäyttöön mutta soveltuu hyvin myös sulkukäyttöön. Venttiiliin on vakiosegmentin lisäksi saatavana melua- ja nestekavitaatiota vaimentava Q-trim segmentti, tai pienen kapasiteetin omaava segmentti. Venttiiliin toimilaitteena voidaan käyttää joko sylinteri- tai kalvotoimilaitetta ja asennoittimena esim. ND9000 sarjan älykästä asennoitinta joka mahdollistaa mm. toiminnanaikaisen monitoroinnin. OMINAISUUDET Yksiosainen pesä RE-sarjan laipallinen pesä on yksiosainen, joten siinä ei ole vuotoja aiheuttavia irtolaippoja eikä pidätin - tai lukitusrenkaita. Tiiviste sijaitsee venttiilin sisällä, näin putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Hyvä suorituskyky Segmentin V-muodolla, pienellä momentin tarpeella ja välyksettömällä rakenteella saavutetaan erinomaiset säätöominaisuudet. Venttiili on suunniteltu siten että tiivisteen kontakti segmenttiin on optimoitu, varmistaen hyvän säädön, mutta antamaan myös tiiviyden. Laakerit on sijoitettu ja mitoitettu siten että laakerikuorma on mahdollisimman pieni ja käyttöikä suuri. Turvallisuus Venttiili on suunniteltu täyttämään tiukat turvallisuusmääräykset, siksi esim. jousitettu poksirakenne on vakiona. Kestävä metallitiiviste R-sarjan tiiviste on tukeva ja kestävyydeltään ainutlaatuinen. Tiiviste on suunniteltu siten että sen tiivistävä pinta ei ole suoraan virtauksessa, tämän ansiosta tiivisteen käyttöikä on saatu pitkäksi. Toimintaperiaate on jousitettu paineavusteinen tiiviste, näin saadaan hyvä tiiviys jo pienellä paine-erolla. Tiiviste sijaitsee venttiilin sisällä, joten putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Kahteen suuntaan tiivis vaihtoehto on saatavilla optiona. Taloudellisuus Venttiilin pieni kitka vähentää sisäistä kulumista ja parantaa luotettavuutta. Vakioratkaisut, kuten kromattu segmentti, tiivisteen kovapinnoite yhdessä herkän laakeriston ja jousitetun poksirakenteen kanssa vähentävät huollon tarvetta. Venttiilin pienen kitkan ansiosta voidaan myös valita pieni toimilaite jolloin säätöventtiilistä saadaan taloudellinen. Erikoissegmentit 25/1" venttiiliin on saatavissa viisi eri segmenttiä, vakio ja neljä pienen Cv:n omaavat segmentit. Nämä tarjoavat laajat käyttömahdollisuudet prosesseihin, joissa tarvitaan pieniä virtauksia sekä tarkkaa ja tukkiumatonta säätöä. Nestekavitaatiota ja aerodynaamista melua voidaan vähentää patentoidulla Q-Trim elementillä. Itsepuhdistuvan rakenteensa ansiosta venttiilillä voidaan säätää myös epäpuhtaita väliaineita. 3 R 24 FI 014

2 METSO 3 R 24 FI RÄJÄYTYSKUVA E-tiiviste E SEAT T-tiiviste T SEAT 1S-tiiviste SEAT A 5 RE RE S-tiiviste S SEAT vakio (standard rakenne construction) OSALUETTELO (vakio rakenne) MATERIAALI Osa Nimitys Haponkestävä teräs Hiiliteräs 1 Pesä ASTM A351 gr. CF8M ASTM A216 gr. WCB 3 V-aukkoinen segmentti SIS kovakromi / SIS 2324 / AISI 329 SIS kovakromi / SIS 2324 / AISI Tiiviste Kobolttiseos / PTFE 1) Kobolttiseos / PTFE 1) 4A Takarengas AISI 316 AISI Lukkojousi INCONEL 625 INCONEL Takatiiviste Haponkestävä teräs + PTFE Haponkestävä teräs + PTFE 9 Kiristysholkki ASTM A351 gr. CF8M ASTM A351 gr. CF8M 10 Umpilaippa ASTM A351 gr. CF8M ASTM A351 gr. CF8M 11 Käyttöakseli SIS 2324/AISI 329 duplex SS SIS 2324/AISI 329 duplex SS 12 Akseli SIS 2324/AISI 329 duplex SS SIS 2324/AISI 329 duplex SS 13 Kiila SIS 2324/AISI 329 SIS 2324/AISI Lieriösokka SIS 2324/AISI 329 SIS 2324/AISI Lieriösokka SIS 2324/AISI 329 SIS 2324/AISI Laakeri PTFE + SS verkko PTFE + SS verkko 17 Laakeri PTFE + SS verkko PTFE + SS verkko 19 Tiivistelevy Grafiitti Grafiitti 20 Akselitiiviste PTFE/Grafiitti 1) PTFE/Grafiitti 1) 22 Täyterengas ( 25, matala Cv) Haponkestävä teräs AISI 316 Haponkestävä teräs AISI Vaarnaruuvi ISO 3506 A4-80/B8M ISO 3506 A4-80/B8M 25 Mutteri ISO 3506 A4-80/B8M ISO 3506 A4-80/B8M 26 Kuusioruuvi ISO 3506 A4-80/B8M ISO 3506 A4-80/B8M 30 Pidätin AISI 316 AISI Jousipaketti SIS 2324 & CrMo teräs + ENP SIS 2324 & CrMo teräs + ENP 33 Tukirengas PTFE PTFE 35 Konekilpi AISI 304 AISI 304 1) vaihtoehtomateriaali 2 TEKNINEN ESITE 1/14

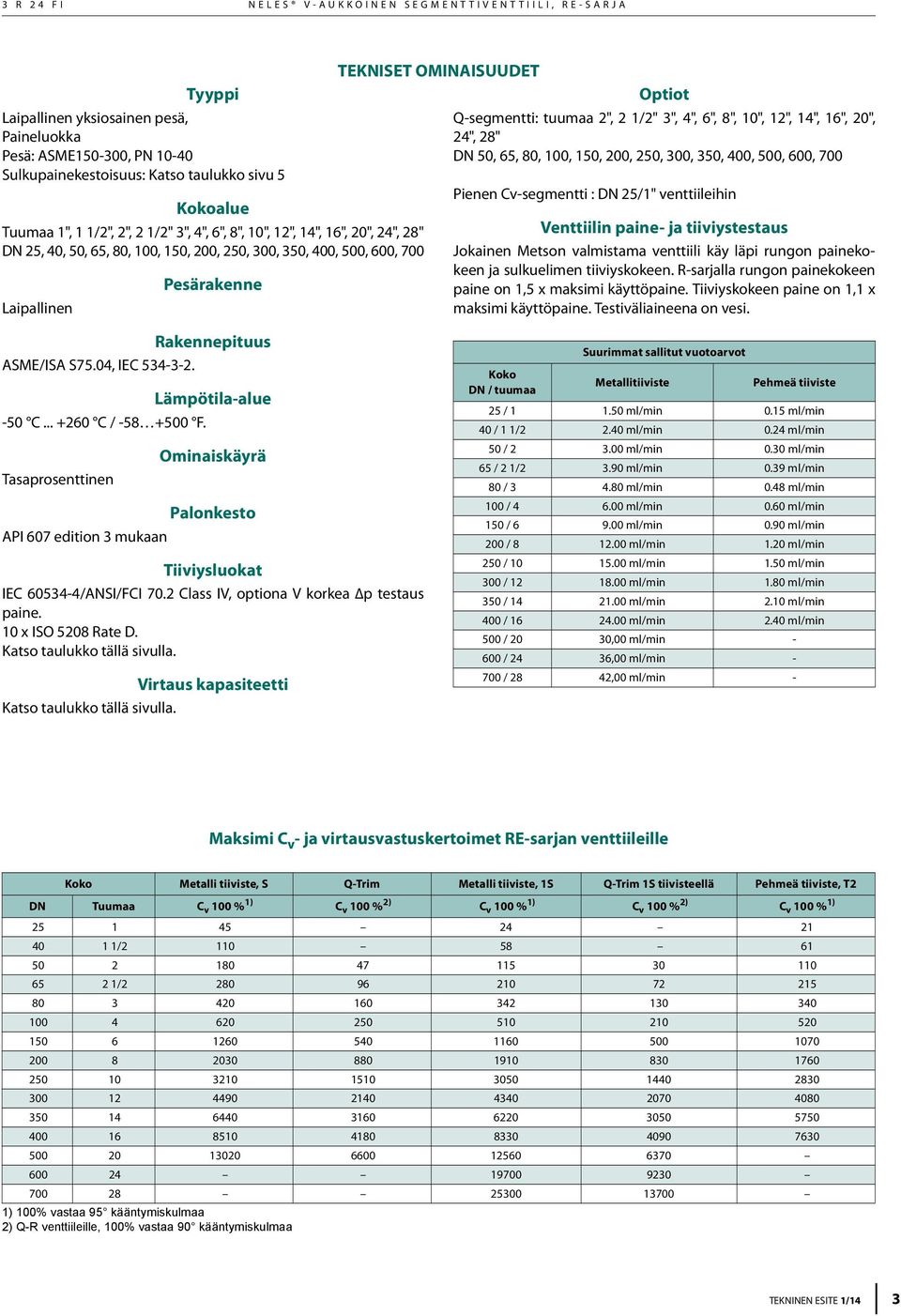

3 3 R 24 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Tyyppi Laipallinen yksiosainen pesä, Paineluokka Pesä: ASME , PN Sulkupainekestoisuus: Katso taulukko sivu 5 Kokoalue Tuumaa 1", 1 ", 2", 2 " 3", 4", 6", 8", 10", 12", 14", 16", 20", 24", 28" 25, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 Laipallinen Pesärakenne TEKNISET OMINAISUUDET Optiot Q-segmentti: tuumaa 2", 2 " 3", 4", 6", 8", 10", 12", 14", 16", 20", 24", 28" 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 Pienen Cv-segmentti : 25/1" venttiileihin Venttiilin paine- ja tiiviystestaus Jokainen Metson valmistama venttiili käy läpi rungon painekokeen ja sulkuelimen tiiviyskokeen. R-sarjalla rungon painekokeen paine on 1,5 x maksimi käyttöpaine. Tiiviyskokeen paine on 1,1 x maksimi käyttöpaine. Testiväliaineena on vesi. Rakennepituus ASME/ISA S75.04, IEC Lämpötila-alue -50 C C / F. Tasaprosenttinen Ominaiskäyrä Palonkesto API 607 edition 3 mukaan Tiiviysluokat IEC /ANSI/FCI 70.2 Class IV, optiona V korkea Δp testaus paine. 10 x ISO 5208 Rate D. Katso taulukko tällä sivulla. Virtaus kapasiteetti Katso taulukko tällä sivulla. Suurimmat sallitut vuotoarvot Koko / tuumaa Metallitiiviste Pehmeä tiiviste 25 / ml/min 0.15 ml/min 40 / ml/min 0.24 ml/min 50 / ml/min 0.30 ml/min 65 / ml/min 0.39 ml/min 80 / ml/min 0.48 ml/min 100 / ml/min 0.60 ml/min 150 / ml/min 0.90 ml/min 200 / ml/min 1.20 ml/min 250 / ml/min 1.50 ml/min 300 / ml/min 1.80 ml/min 350 / ml/min 2.10 ml/min 400 / ml/min 2.40 ml/min 500 / 20 30,00 ml/min / 24 36,00 ml/min / 28 42,00 ml/min - Maksimi C v - ja virtausvastuskertoimet RE-sarjan venttiileille Koko Metalli tiiviste, S Q-Trim Metalli tiiviste, 1S Q-Trim 1S tiivisteellä Pehmeä tiiviste, T2 Tuumaa C v 100 % 1) C v 100 % 2) C v 100 % 1) C v 100 % 2) C v 100 % 1) ) 100% vastaa 95 kääntymiskulmaa 2) Q-R venttiileille, 100% vastaa 90 kääntymiskulmaa TEKNINEN ESITE 1/14 3

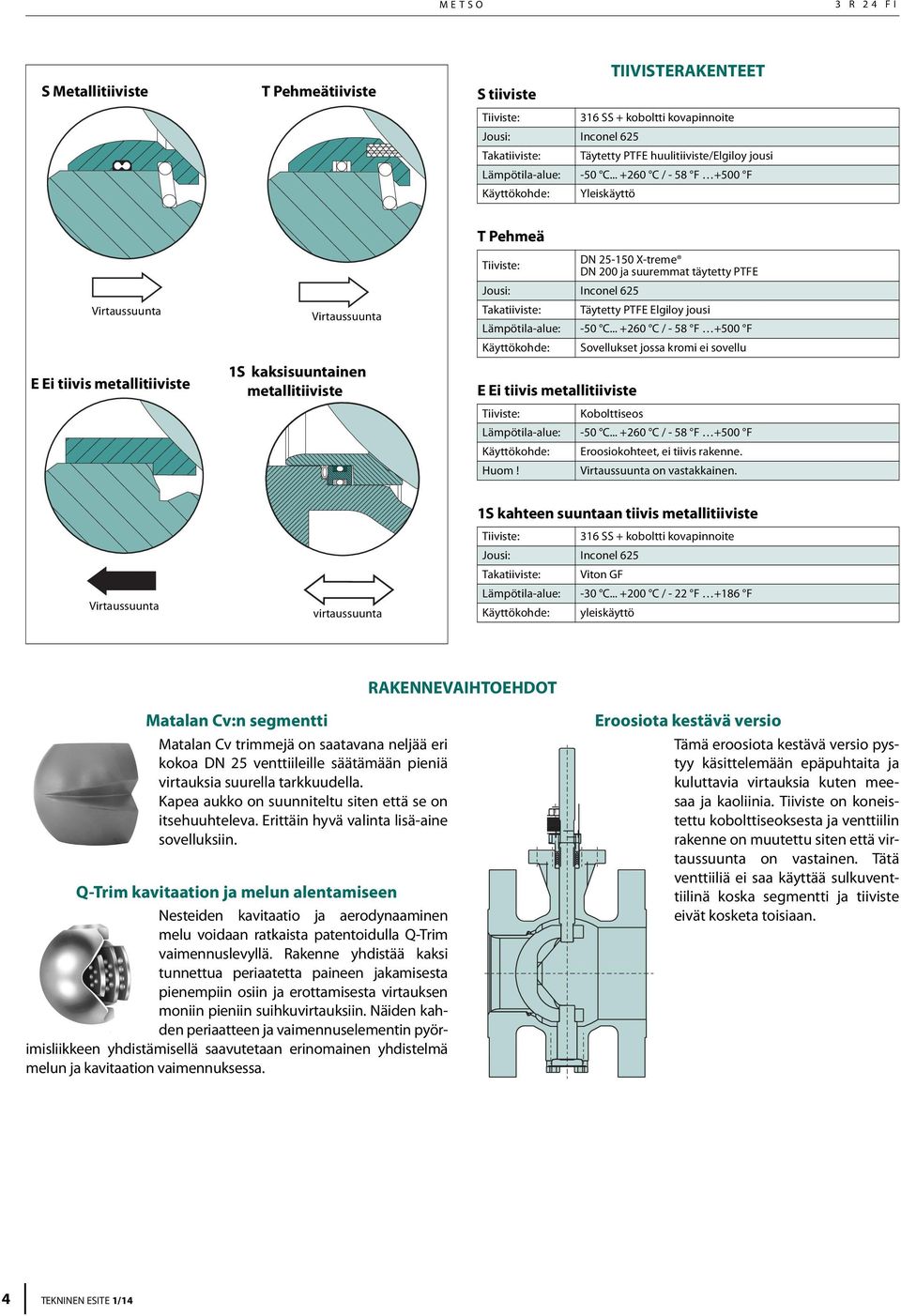

4 METSO 3 R 24 FI S Metallitiiviste T Pehmeätiiviste TIIVISTERAKENTEET S tiiviste Tiiviste: 316 SS + koboltti kovapinnoite Jousi: Inconel 625 Takatiiviste: Täytetty PTFE huulitiiviste/elgiloy jousi Lämpötila-alue: -50 C C / - 58 F +500 F Käyttökohde: Yleiskäyttö Virtaussuunta E Ei tiivis metallitiiviste Virtaussuunta 1S kaksisuuntainen metallitiiviste T Pehmeä Tiiviste: X-treme 200 ja suuremmat täytetty PTFE Jousi: Inconel 625 Takatiiviste: Täytetty PTFE Elgiloy jousi Lämpötila-alue: -50 C C / - 58 F +500 F Käyttökohde: Sovellukset jossa kromi ei sovellu E Ei tiivis metallitiiviste Tiiviste: Kobolttiseos Lämpötila-alue: -50 C C / - 58 F +500 F Käyttökohde: Eroosiokohteet, ei tiivis rakenne. Huom! Virtaussuunta on vastakkainen. Virtaussuunta virtaussuunta 1S kahteen suuntaan tiivis metallitiiviste Tiiviste: 316 SS + koboltti kovapinnoite Jousi: Inconel 625 Takatiiviste: Viton GF Lämpötila-alue: -30 C C / - 22 F +186 F Käyttökohde: yleiskäyttö RAKENNEVAIHTOEHDOT Matalan Cv:n segmentti Matalan Cv trimmejä on saatavana neljää eri kokoa 25 venttiileille säätämään pieniä virtauksia suurella tarkkuudella. Kapea aukko on suunniteltu siten että se on itsehuuhteleva. Erittäin hyvä valinta lisä-aine sovelluksiin. Q-Trim kavitaation ja melun alentamiseen Nesteiden kavitaatio ja aerodynaaminen melu voidaan ratkaista patentoidulla Q-Trim vaimennuslevyllä. Rakenne yhdistää kaksi tunnettua periaatetta paineen jakamisesta pienempiin osiin ja erottamisesta virtauksen moniin pieniin suihkuvirtauksiin. Näiden kahden periaatteen ja vaimennuselementin pyörimisliikkeen yhdistämisellä saavutetaan erinomainen yhdistelmä melun ja kavitaation vaimennuksessa. Eroosiota kestävä versio Tämä eroosiota kestävä versio pystyy käsittelemään epäpuhtaita ja kuluttavia virtauksia kuten meesaa ja kaoliinia. Tiiviste on koneistettu kobolttiseoksesta ja venttiilin rakenne on muutettu siten että virtaussuunta on vastainen. Tätä venttiiliä ei saa käyttää sulkuventtiilinä koska segmentti ja tiiviste eivät kosketa toisiaan. 4 TEKNINEN ESITE 1/14

5 3 R 24 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA PESÄN PAINEKESTOISUUS Lämpötila [ F] Lämpötila [ F] Paine [bar] Paine [psi] Lämpötila [ C] Maksimi sallittu paine-ero sulkukäytössä Maksimi sallittu paine-ero säätökäytössä Lämpötila [ F] Paine [bar] Paine [psi] Paine [bar] Paine [psi] Lämpötila [ C] Lämpötila [ F] Paine [bar] Paine [psi] Huomio: Lämpötila [ C] Huomio: Lämpötila [ C] 1) RE-venttiili ei ole suositeltava käyttää sulkuventtiili sovelluksissa jossa operointimäärä on suuri. Näissä sovelluksissa L- tai X-sarjan venttiili on suositeltavampi. Käyrästössä annettu säädön maksimi paine-ero perustuu osien mekaaniseen kestävyyteen. Käytännössä mitoitus tulee tarkastaa Nelprof mitoitusohjelman avulla. 2) Pesän materiaali vaikuttaa sallittuun maksimi paine- / lämpötila-käyrään. TEKNINEN ESITE 1/14 5

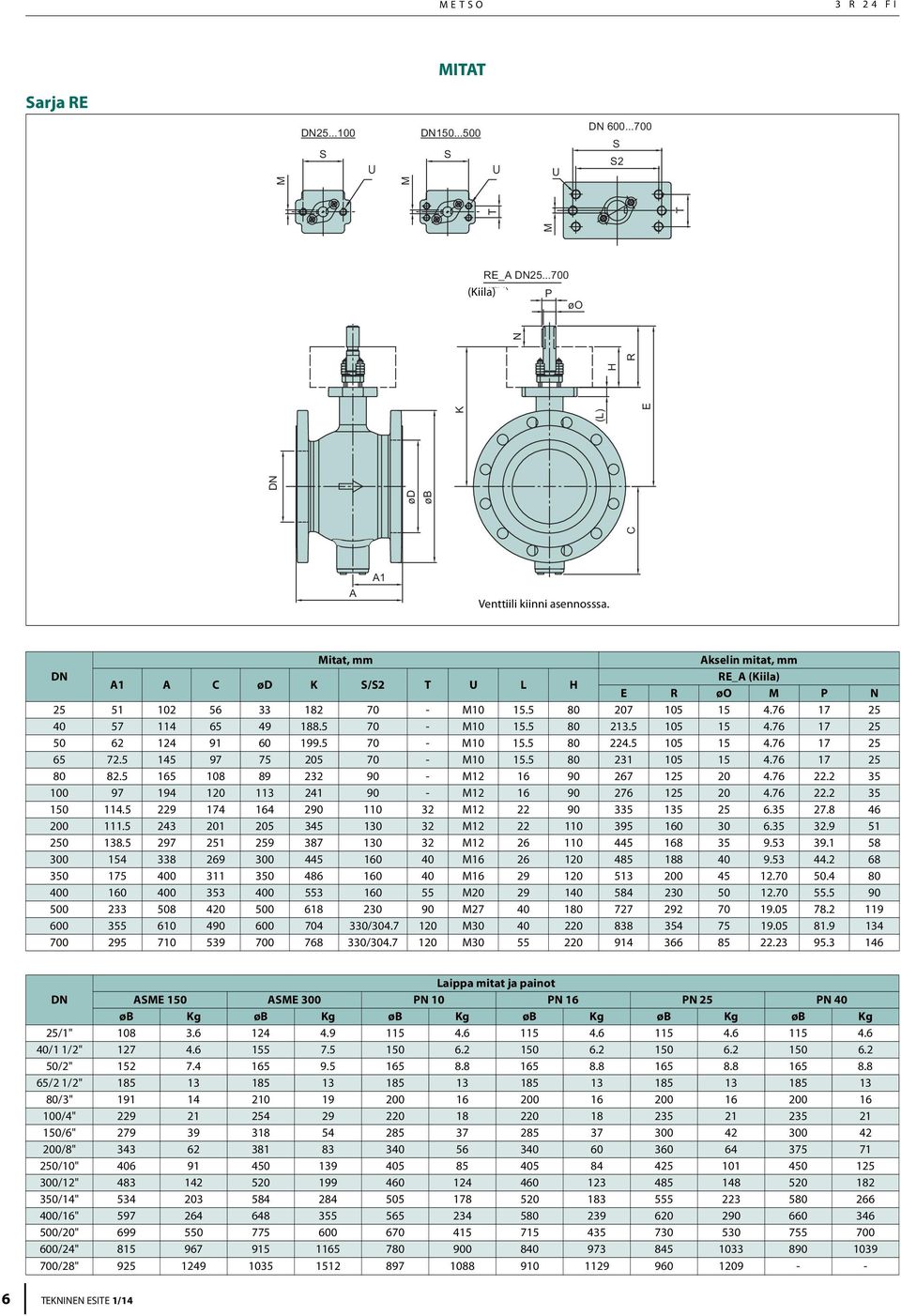

6 METSO 3 R 24 FI MITAT Sarja RE M S M S U S S2 C ød øb K (L) E H R N T RE_A (Kiila) (KEY) P øo M T A A1 Venttiili kiinni asennosssa. Valve is shown in closed position Mitat, mm Akselin mitat, mm RE_A (Kiila) A1 A C ød K S/S2 T U L H E R øo M P N M M M M M M M M M M M M M / M / M Laippa mitat ja painot ASME 150 ASME 300 PN 10 PN 16 PN 25 PN 40 øb Kg øb Kg øb Kg øb Kg øb Kg øb Kg 25/1" /1 " /2" /2 " /3" /4" /6" /8" /10" /12" /14" /16" /20" /24" /28" TEKNINEN ESITE 1/14

7 3 R 24 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA RE - B1C NPT Asennusasento A (vakio) MOUNTING POSITION A (STANDARD) X NPT ød G F Syöttö SUPPLY G1/4" G 1/4 A Signaali M20x1.5 kaapeliläpivienti SIGNAL M20 X 1.5 V øb C J I H Virtaussuunta FLOW DIRECTION Tyyppi Max Mitat, mm REJ_ PN10 REK_ PN16 REL_ PN25 REM_ PN40 REC_ ASME 150 RED_ ASME 300 NPT Δp 1) NPS A C ød F G X V J H I max øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg RE_ 01-B1C /38* / RE_ 1H-B1C / RE_ 02-B1C / RE_ 2H-B1C / RE_ 03-B1C / RE_04-B1C / RE_06-B1C6 RE_06-B1C9 RE_06-B1C11 RE_08-B1C6 RE_08-B1C9 RE_08-B1C11 RE_10-B1C9 RE_10-B1C11 RE_10-B1C13 RE_10-B1C17 RE_12-B1C11 RE_12-B1C13 RE_12-B1C17 RE_14-B1C13 RE_14-B1C17 RE_14-B1C20 RE_16-B1C17 RE_16-B1C20 RE_16-B1C ) Maksimi Δp sulkukäytössä toimilaitteen kuormituskerroin on 0.6 ja syöttöpaine 5 bar /4 1/4 1/ / / RE_20-B1C RE_24-B1C25 RE_24-B1C32 RE_28-B1C32 RE_28-B1C / /4 3/ TEKNINEN ESITE 1/14 7

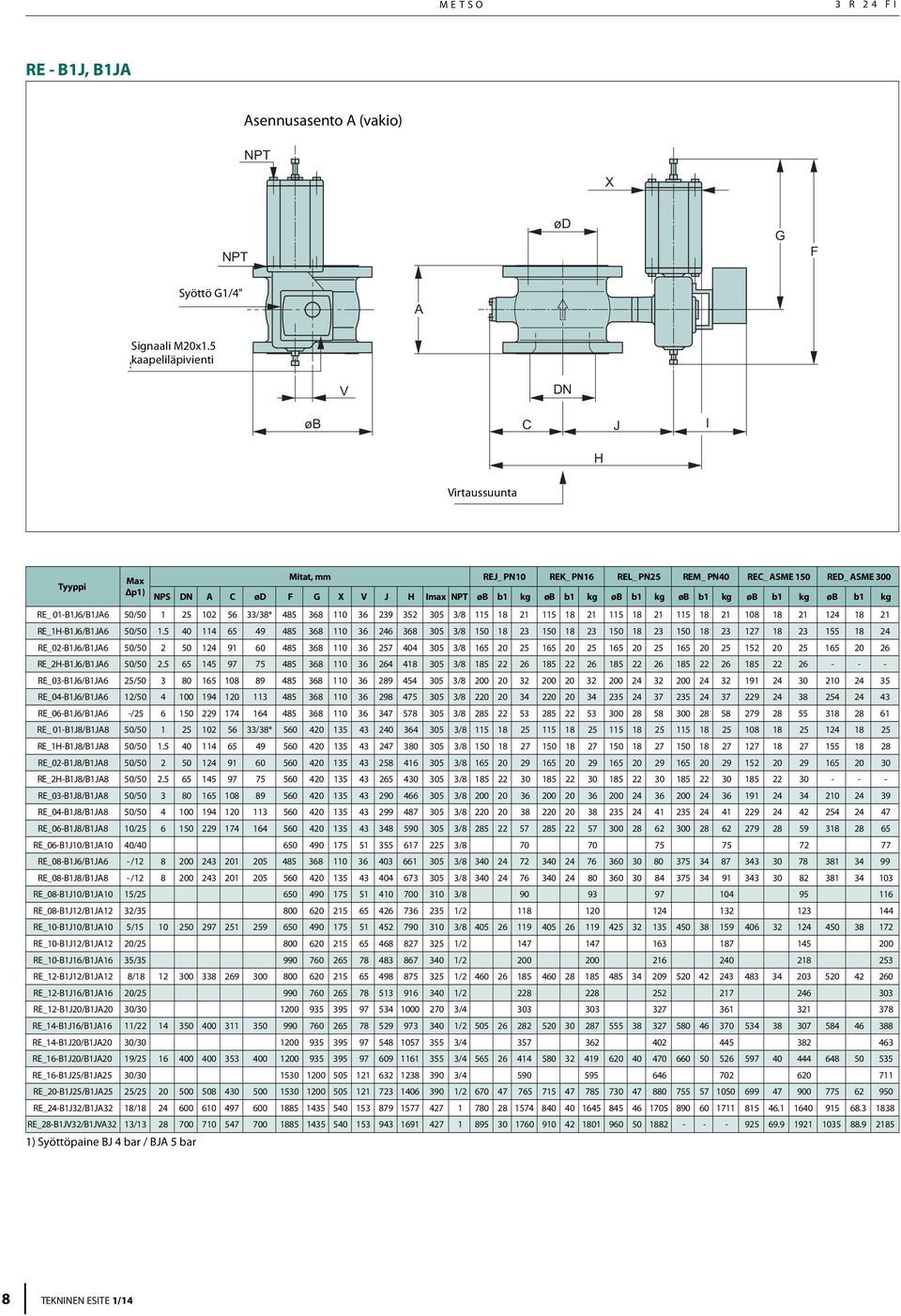

8 METSO 3 R 24 FI RE - B1J, B1JA Asennusasento A (vakio) MOUNTING POSITION A (STANDARD) NPT X NPT ød G F Syöttö G1/4" SUPPLY G 1/4 A Signaali M20x1.5 SIGNAL kaapeliläpivienti M20 X 1.5 V øb C J I H Virtaussuunta FLOW DIRECTION Max Mitat, mm REJ_ PN10 REK_ PN16 REL_ PN25 REM_ PN40 REC_ ASME 150 RED_ ASME 300 Tyyppi Δp1) NPS A C ød F G X V J H Imax NPT øb b1 kg øb b1 kg øb b1 kg øb b1 kg øb b1 kg øb b1 kg RE_ 01-B1J6/B1JA6 50/ /38* RE_1H-B1J6/B1JA6 50/ RE_02-B1J6/B1JA6 50/ RE_2H-B1J6/B1JA6 50/ RE_03-B1J6/B1JA6 25/ RE_04-B1J6/B1JA6 12/ RE_06-B1J6/B1JA6 -/ RE_ 01-B1J8/B1JA8 50/ /38* RE_1H-B1J8/B1JA8 50/ RE_02-B1J8/B1JA8 50/ RE_2H-B1J8/B1JA8 50/ RE_03-B1J8/B1JA8 50/ RE_04-B1J8/B1JA8 50/ RE_06-B1J8/B1JA8 10/ RE_06-B1J10/B1JA10 40/ RE_08-B1J6/B1JA6 - / RE_08-B1J8/B1JA8 - / RE_08-B1J10/B1JA10 15/ RE_08-B1J12/B1JA12 32/ RE_10-B1J10/B1JA10 5/ RE_10-B1J12/B1JA12 20/ RE_10-B1J16/B1JA16 35/ RE_12-B1J12/B1JA12 8/ RE_12-B1J16/B1JA16 20/ RE_12-B1J20/B1JA20 30/ / RE_14-B1J16/B1JA RE_14-B1J20/B1JA20 30/ / RE_16-B1J20/B1JA20 19/ / RE_16-B1J25/B1JA25 30/ / RE_20-B1J25/B1JA25 25/ RE_24-B1J32/B1JA32 18/ RE_28-B1JV32/B1JVA32 13/ ) Syöttöpaine BJ 4 bar / BJA 5 bar 8 TEKNINEN ESITE 1/14

9 3 R 24 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA QPX-RE Jousi avaa Putken maksimi ulkohalkaisija d Signaali 1/4 NPT Syöttö 1/4 NPT Jousi sulkee Virtaussuunta Asennoitin QPX Maks. sulkukäytössä Δp bar RE, Q-RE Maks säätö Δp bar RE Maks säätö Δp bar Q-RE Mitat, mm Kokonaispaino kg Venttiili + asennoitin + toimilaite A E F G H I J K X Pipe d ASME 150 ASME , TEKNINEN ESITE 1/14 9

10 TILAUSOHJEET Esimerkki: Seuraava esimerkki on RE-sarjan laipalliselle venttiilille, ASME Class 300 pesä (D), vakio rakenne (A), 3" koko WCB hiiliteräs pesällä (D), Duplex haponkestävä teräs, V-aukkoinen segmentti HCr pinnoitteella (J), Duplex haponkestävä teräs akseli ja sokat, PTFE laakerit joissa SS316 teräsverkko (J), metalli tiivisteet (S), josikuormitteiset PTFE V-rengas akselitiivisteet (T), laippapinnan karheus Ra , smooth finish (-) RE D A 03 D J J S T / - 1. merkki Q-vaimennin tai pieni Cv --- Vakioventtiilin Cv, ei Q-vaimenninta Q- Q-vaimennin C005 Max. Cv = 0.5, 25 C015 Max. Cv = 1.5, 25 C05 Max. Cv = 5, 25 C15 Max. Cv = 15, merkki Tuotesarja RE Laipallinen yksiosainen pesä Ranennepituus ISA S75.04 ja DIN/IEC Part 3-2. mukaan 3. merkki Pesän paineluokat C ASME 150 ( 1" - 28" ) D ASME 300 ( 1" - 28" ) J PN 10 ( ) K PN 16 ( ) L PN 25 ( ) M PN 40 ( ) R JIS 10K S JIS 16K T JIS 20K Y Erikoisrakenne 4. merkki Rakenne A Yleisrakenne, akseli kiilauralla 6. merkki Pesä- ja ruuvimateriaalit D ASTM A216 gr. WCB / A4-80/B8M A ASTM A351 gr. CF8M / A4-80/B8M Huom. Pesät on kaksoismerkitty 7. merkki Segmenttimateriaali J Type AISI 329+HCr S Type AISI merkki Akseli-, sokka- ja laakerimateriaalit J Type AISI 329 & PTFE on SS316 net 9. merkki Tiiviste S 316 SS + koboltti kovapinnoite X-treme T 200 ja suuremmat täytetty PTFE koot 8"- 28" E Kobolttiseos, eroosiota kestävä, ei-tiivis 1S 316 SS koboltti kovapinnoite, 2-suuntaan tiiviis 10. merkki Akseli - ja alalaipan tiivistys T PTFE V-rengas, jousikuormitteinen G Grafiitti rengas, jousikuormitteinen 11. merkki Laippapinta / - ASME B16.5 (Ra / RMS ) 5. merkki Koko Tuumaa 1", 1 ", 2", 2 ", 3", 4", 6", 8", 10", 12", 14", 16", 20'', 24'', 28'' 25, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 Oikeus muutoksiin pidätetään. Metso Automation Inc. Vanha Porvoontie 229, P.O. Box 304, FI VANTAA, Finland. Tel Fax Myynti ja huolto Suomessa: Metso Endress+Hauser Oy Vanha Porvoontie 229, PL 304, VANTAA, puh , faksi Elektroniikkatie 9, Oulu, puh , faksi Lentokentänkatu 11, PL 237, 31 Tampere, puh , faksi Keskimäentie 56, Pori, puh , faksi
