NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA

Transkriptio

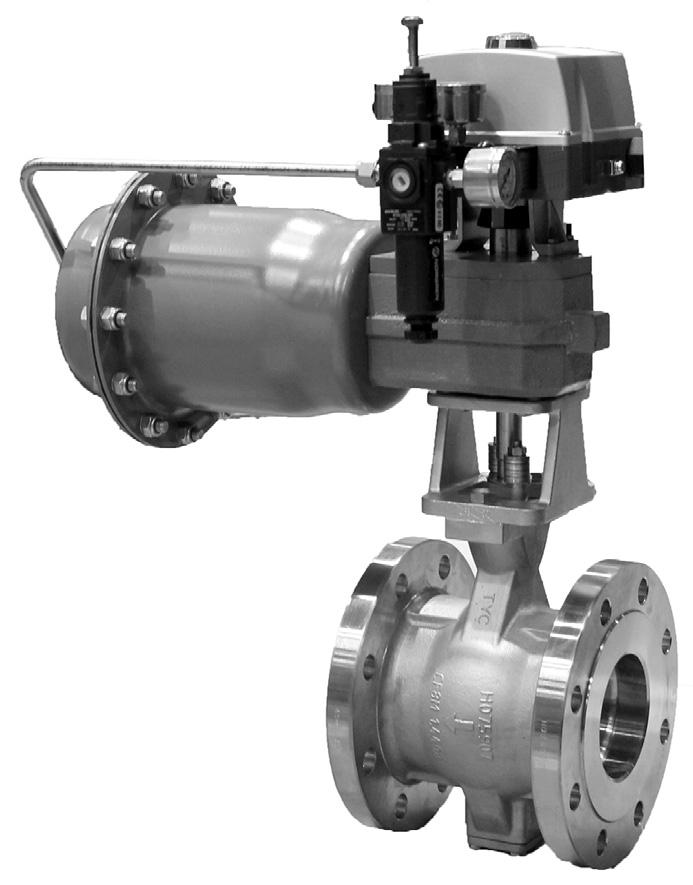

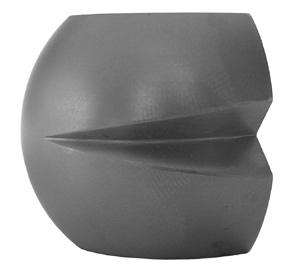

1 NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Metson Neles RE sarjan V-aukkoinen segmenttiventtiili on suunniteltu ensisijaisesti säätökäyttöön mutta soveltuu hyvin myös sulkukäyttöön. Venttiiliin on vakiosegmentin lisäksi saatavana melua- ja nestekavitaatiota vaimentava Q-trim segmentti, tai pienen kapasiteetin omaava segmentti. Venttiiliin toimilaitteena voidaan käyttää joko sylinteri- tai kalvotoimilaitetta ja asennoittimena esim. ND9 sarjan älykästä asennoitinta joka mahdollistaa mm. toiminnanaikaisen monitoroinnin. OMINAISUUDET Yksiosainen pesä RE-sarjan laipallinen pesä on yksiosainen, joten siinä ei ole vuotoja aiheuttavia irtolaippoja eikä pidätin - tai lukitusrenkaita. Tiiviste sijaitsee venttiilin sisällä, näin putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Hyvä suorituskyky Segmentin V-muodolla, pienellä momentin tarpeella ja välyksettömällä rakenteella saavutetaan erinomaiset säätöominaisuudet. Venttiili on suunniteltu siten että tiivisteen kontakti segmenttiin on optimoitu, varmistaen hyvän säädön, mutta antamaan myös tiiviyden. Laakerit on sijoitettu ja mitoitettu siten että laakerikuorma on mahdollisimman pieni ja käyttöikä suuri. Turvallisuus Venttiili on suunniteltu täyttämään tiukat turvallisuusmääräykset, siksi esim. jousitettu poksirakenne on vakiona. Kestävä metallitiiviste R-sarjan tiiviste on tukeva ja kestävyydeltään ainutlaatuinen. Tiiviste on suunniteltu siten että sen tiivistävä pinta ei ole suoraan virtauksessa, tämän ansiosta tiivisteen käyttöikä on saatu pitkäksi. Toimintaperiaate on jousitettu paineavusteinen tiiviste, näin saadaan hyvä tiiviys jo pienellä paine-erolla. Tiiviste sijaitsee venttiilin sisällä, joten putkistovoimat eivät vaikuta tiivisteen suorituskykyyn. Kahteen suuntaan tiivis vaihtoehto on saatavilla optiona. Taloudellisuus Venttiilin pieni kitka vähentää sisäistä kulumista ja parantaa luotettavuutta. Vakioratkaisut, kuten kromattu segmentti, tiivisteen kovapinnoite yhdessä herkän laakeriston ja jousitetun poksirakenteen kanssa vähentävät huollon tarvetta. Venttiilin pienen kitkan ansiosta voidaan myös valita pieni toimilaite jolloin säätöventtiilistä saadaan taloudellinen. Erikoissegmentit DN2/1" venttiiliin on saatavissa viisi eri segmenttiä, vakio ja neljä pienen Cv:n omaavat segmentit. Nämä tarjoavat laajat käyttömahdollisuudet prosesseihin, joissa tarvitaan pieniä virtauksia sekä tarkkaa ja tukkiumatonta säätöä. Nestekavitaatiota ja aerodynaamista melua voidaan vähentää patentoidulla Q-Trim elementillä. Itsepuhdistuvan rakenteensa ansiosta venttiilillä voidaan säätää myös epäpuhtaita väliaineita. 3 R 2 FI 8/16

2 METSO 3 R 2 FI RÄJÄYTYSKUVA E-tiiviste A SEAT E-tiiviste E SEAT 6 T-tiiviste T SEAT 12 1S-tiiviste 1S SEAT B A S-tiiviste S SEAT (standard construction) vakio rakenne RE1-8 RE DETAIL A OSALUETTELO (vakio rakenne) MATERIAALI Osa Nimitys Haponkestävä teräs Hiiliteräs 1 Pesä ASTM A31 gr. CF8M ASTM A216 gr. WCB 3 V-aukkoinen segmentti SIS kovakromi / CG8M + kromi 1) SIS kovakromi / CG8M + kromi 1) Tiiviste AISI Kobolttiseos / PTFE 1) AISI Kobolttiseos / PTFE 1) A Takarengas AISI 316 AISI 316 B Tukirengas AISI 316 AISI 316 Lukkojousi INCONEL 62 INCONEL 62 6 Takatiiviste Haponkestävä teräs + PTFE Haponkestävä teräs + PTFE 7 Takatiiviste EN EN Tukirengas AISI 316 AISI Kiristysholkki ASTM A31 gr. CF8M ASTM A31 gr. CF8M Umpilaippa ASTM A31 gr. CF8M ASTM A31 gr. CF8M 11 Käyttöakseli AISI 329 / 17-PH 1) AISI 329 / 17-PH 1) 12 Akseli AISI 329 / 17-PH 1) AISI 329 / 17-PH 1) 13 Kiila AISI 329 AISI Lieriösokka AISI 329 / 17-PH 1) AISI 329 / 17-PH 1) 1 Lieriösokka AISI 329 / 17-PH 1) AISI 329 / 17-PH 1) 16 Laakeri PTFE + SS -verkko / Kobolttiseos 1) PTFE + SS -verkko / Kobolttiseos 1) 17 Laakeri PTFE + SS -verkko / Kobolttiseos 1) PTFE + SS -verkko / Kobolttiseos 1) 18 Painelaakeri Kobolttiseos 1) Kobolttiseos 1) 19 Tiivistelevy Grafiitti / PTFE Grafiitti / PTFE Akselitiiviste Grafiitti / PTFE Grafiitti / PTFE 22 Täyterengas (DN 2, matala Cv) Haponkestävä teräs AISI 316 Haponkestävä teräs AISI Vaarnaruuvi ISO 36 A-8/B8M ISO 36 A-8/B8M 2 Mutteri ISO 36 A-8/B8M ISO 36 A-8/B8M 26 Kuusioruuvi ISO 36 A-8/B8M ISO 36 A-8/B8M Pidätin AISI 316 AISI Jousipaketti SIS 232 & CrMo teräs + ENP SIS 232 & CrMo teräs + ENP 3 Konekilpi AISI 316 AISI 316 1) vaihtoehtomateriaali *) Osat eivät ole numerojärjestyksessä, koska venttiilin perusosille on määritetty omat vakio osanumerot. 2 TEKNINEN ESITE 8/16

3 3 R 2 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Tyyppi Laipallinen yksiosainen pesä, Paineluokka Pesä: ASME1-, PN - Sulkupainekestoisuus: Katso taulukko sivu TEKNISET OMINAISUUDET Happisovellus rakenne Vain kaasumaiselle hapelle. Palonkesto API 67 edition 3 mukaan Kokoalue Tuumaa 1", 1 ", 2", 2 " 3", ", 6", 8", ", 12", 1", 16", ", 2", 28", 32" DN 2,,,, 8,, 1,, 2,, 3,,, 6, 7, 8 Tiiviysluokat IEC 3-/ANSI/FCI 7.2 Class IV, optiona V korkea Δp testaus paine. x ISO 8 Rate D. Katso taulukko tällä sivulla. Laipallinen Pesärakenne Virtaus kapasiteetti Katso taulukko tällä sivulla. Rakennepituus ASME/ISA S7., IEC Lämpötila-alue - C C / -8 + F pehmeät laakerit - C C / F metallilaakerit ko oissa 2" - " - C C / F metallilaakerit ja korkealämpötilan tiivisteet ko oissa 2" - ". Tasaprosenttinen Ominaiskäyrä Optiot Q-segmentti: tuumaa 2", 2 " 3", ", 6", 8", ", 12", 1", 16", ", 2", 28", 32" DN,, 8,, 1,, 2,, 3,,, 6, 7, 8 Pienen Cv-segmentti : DN 2/1" venttiileihin Venttiilin paine- ja tiiviystestaus Jokainen Metson valmistama venttiili käy läpi rungon painekokeen ja sulkuelimen tiiviyskokeen. R-sarjalla rungon painekokeen paine on 1, x maksimi käyttöpaine. Tiiviyskokeen paine on 1,1 x maksimi käyttöpaine. Testiväliaineena on vesi. Maksimi C v - ja virtausvastuskertoimet RE-sarjan venttiileille Koko Metalli tiiviste, S Q-trim, S tiivisteellä Metalli tiiviste, 1S Q-trim, 1S tiivisteellä Pehmeä tiiviste, T Q-trim, T tiivisteellä Metalli tiiviste, A Q-trim, A tiivisteellä DN Tuumaa Cv % 1) Cv % 2) Cv % Cv % Cv % Cv % Cv % Cv % ) % vastaa 9 kääntymiskulmaa 2) Q-R venttiileille, % vastaa 9 kääntymiskulmaa TEKNINEN ESITE 8/16 3

4 METSO 3 R 2 FI S Metallitiiviste T Pehmeätiiviste TIIVISTERAKENTEET S tiiviste Tiiviste: 316 SS + koboltti pintainen, koot 1" - " / DN 2 - Jousi: Inconel 62 Takatiiviste: Täytetty PTFE huulitiiviste/elgiloy jousi Lämpötila-alue: - C C / -8 F +99 F Käyttökohde: Yleiskäyttö E Ei tiivis metallitiiviste 1S kaksisuuntainen metallitiiviste T Pehmeä Tiiviste: DN 2-1 X-treme DN ja suuremmat täytetty PTFE Jousi: Inconel 62 Takatiiviste: Täytetty PTFE Elgiloy jousi Lämpötila-alue: - C +26 C / - 8 F + F Käyttökohde: Sovellukset jossa kromi ei sovellu E Ei tiivis metallitiiviste Tiiviste: Kobolttiseos Lämpötila-alue: C +2 C / -8 F +797 F Käyttökohde: Eroosiokohteet, ei tiivis rakenne. Huom! on vastakkainen. 1S kahteen suuntaan tiivis metallitiiviste A Kuumankestävä metallitiiviste Tiiviste: 316 SS + koboltti pintainen, koot 1" - 32" / DN 2-8 Jousi: Inconel 62 Takatiiviste: Viton GF Lämpötila-alue: - C + C / -22 F +186 F Käyttökohde: yleiskäyttö A Kuuman kestävä metallitiiviste Tiiviste: A: 316 SS + koboltti kovapinnoite A1: SS CrC facing (with K segment) Jousi: Inconel 62 Takatiiviste: Grafiitti Lämpötila-alue: - C +2 C, -8 F +8 F Käyttökohde: Yleiskäyttö Koot: NPS 2" - " / DN - 2: Huom. Käytä vain jos tyyppikoodissa 11. merkki on A. RAKENNEVAIHTOEHDOT Matalan Cv:n segmentti Matalan Cv trimmejä on saatavana neljää eri kokoa DN 2 venttiileille säätämään pieniä virtauksia suurella tarkkuudella. Kapea aukko on suunniteltu siten että se on itsehuuhteleva. Erittäin hyvä valinta lisä-aine sovelluksiin. Q-Trim kavitaation ja melun alentamiseen Nesteiden kavitaatio ja aerodynaaminen melu voidaan ratkaista patentoidulla Q-Trim vaimennuslevyllä. Rakenne yhdistää kaksi tunnettua periaatetta paineen jakamisesta pienempiin osiin ja erottamisesta virtauksen moniin pieniin suihkuvirtauksiin. Näiden kahden periaatteen ja vaimennuselementin pyörimisliikkeen yhdistämisellä saavutetaan erinomainen yhdistelmä melun ja kavitaation vaimennuksessa. Eroosiota kestävä versio Tämä eroosiota kestävä versio pystyy käsittelemään epäpuhtaita ja kuluttavia virtauksia kuten meesaa ja kaoliinia. Tiiviste on koneistettu kobolttiseoksesta ja venttiilin rakenne on muutettu siten että virtaussuunta on vastainen. Tätä venttiiliä ei saa käyttää sulkuventtiilinä koska segmentti ja tiiviste eivät kosketa toisiaan. TEKNINEN ESITE 8/16

5 3 R 2 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA PESÄN PAINEKESTOISUUS 6 CF8M 6 WCB ASME ASME Paine Pressure [bar] bar PN PN2 ASME 1 PN16 PN Pressure Paine [bar] bar PN PN2 ASME 1 PN16 PN Lämpötila Temperature [ C] C Lämpötila Temperature [ C] C Maximum operating pressure differential in shut-off service 6 DN2-8/1"-3" AISI 329 Shaft Pressure Paine Bar [bar] DN-1/"-6" DN-2/8"-" DN-7/12"-28" Temperature Lämpötila C [ C] Pressure Paine Bar [bar] 6 DN2-8/1"-3" DN-1/"-6" DN-2/8"-" DN-7/12"-28" 17-PH Shaft Temperature Lämpötila [ C] C TEKNINEN ESITE 8/16

6 METSO 3 R 2 FI 6 Max operating Enimmäiskäyttöpaineen pressure differential ero in control säädössä, service, RE RE avautumiskulma opening range alueella %-7 % % -7 % Pressure Paine [bar] Bar DN2-8/1"-3" DN-1/"-6" DN-2/8"-" DN-7/12"-28" Temperature Lämpötila C[ C] 3 DN2-8/1" - 3" Enimmäiskäyttöpaineen ero säädössä, Max operating pressure differential in control service, RE avautumiskulma RE opening range alueella 7 %- 7 %% - % Pressure Paine [bar] Bar 2 1 DN - /" - 8" DN2/" DN-7/12" - 28" Lämpötila [ C] Temperature C 6 TEKNINEN ESITE 8/16

7 3 R 2 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA Paine Pressure [bar] Bar 6 DN-8/2"-3" DN-1/"-6" DN-2/8"-" DN-6/12"-2" DN7/28" Enimmäiskäyttöpaineen ero säädössä, Max operating pressure differential in control service, Q-RE avautumiskulma Q-RE opening range alueella %- % - % Lämpötila Temperature [ C] C Max operating Enimmäiskäyttöpaineen pressure differential ero in säädössä, control service, Q-RE avautumiskulma Q-RE opening range alueella % - 6 % -6 % 6 Pressure Paine [bar] Bar DN&8/2"&3" DN/2," DN/" DN1/6" DN/8" DN2/" DN-6/12"-2" DN7/28" Temperature Lämpötila [ C] C Max Enimmäiskäyttöpaineen operating pressure differential ero in säädössä, control service, Q-RE avautumiskulma Q-RE opening range alueella 6 %- 6 %%- % 3 DN-8/2"-3" Paine [bar] Pressure Bar 2 1 DN/" DN1/6" DN2/" DN-6/12"-2 DN7/28" Lämpötila Temperature [ C] C Huomio: 1)RE-venttiili ei ole suositeltava käyttää sulkuventtiili sovelluksissa jossa operointimäärä on suuri. Näissä sovelluksissa L- tai X-sarjan venttiili on suositeltavampi. 2) Pesän materiaali vaikuttaa sallittuun maksimi paine- / lämpötila-käyrään. Käyrästössä annettu säädön maksimi paine-ero perustuu osien mekaaniseen kestävyyteen. Käytännössä mitoitus tulee tarkastaa Nelprof mitoitusohjelman avulla. TEKNINEN ESITE 8/16 7

8 METSO 3 R 2 FI Sarja RE MITAT M DN2... S M DN1... S U DN S S2 C ød øb K (L) E H R N T RE_A DN2...7 (Kiila) (KEY) P øo DN M T A A1 Venttiili kiinni asennosssa. Valve is shown in closed position Mitat, mm Akselin mitat, mm DN RE_A (Kiila) A1 A C ød K S/S2 T U L H E R øo M P N 2/1" M /1 " M /2" M /2 " M /3" M /" M /6" M /8" M /" M /12" M /1" M /16" M /" M /2'' /.7 1 M /28'' /.7 1 M /32'' /.7 1 M Laippa mitat ja painot DN ASME 1 ASME PN PN 16 PN 2 PN øb Kg øb Kg øb Kg øb Kg øb Kg øb Kg 2/1" /1 " /2" /2 " /3" /" /6" /8" /" /12" /1" /16" /" /2" /28" /32'' TEKNINEN ESITE 8/16

9 3 R 2 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA RE - B1C NPT Asennusasento A (vakio) MOUNTING POSITION A (STANDARD) X NPT ød G F Syöttö SUPPLY G" G A Signaali Mx1. kaapeliläpivienti SIGNAL M X 1. V DN øb C J I H FLOW DIRECTION Mitat, mm REJ_ PN REK_ PN16 REL_ PN2 REM_ PN REC_ ASME 1 RED_ ASME Tyyppi NPT NPS DN A C ød F G X V J H I max øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg RE_ 1-B1C /38* RE_ 1H-B1C RE_ 2-B1C RE_ 2H-B1C RE_ 3-B1C RE_-B1C RE_6-B1C6 RE_6-B1C9 RE_6-B1C11 RE_8-B1C6 RE_8-B1C9 RE_8-B1C11 RE_-B1C9 RE_-B1C11 RE_-B1C13 RE_-B1C17 RE_12-B1C11 RE_12-B1C13 RE_12-B1C17 RE_1-B1C13 RE_1-B1C17 RE_1-B1C RE_16-B1C17 RE_16-B1C RE_16-B1C RE_-B1C RE_2-B1C2 RE_2-B1C32 RE_28-B1C32 RE_28-B1C / / / TEKNINEN ESITE 8/16 9

10 METSO 3 R 2 FI RE - B1J, B1JA Asennusasento A (vakio) MOUNTING POSITION A (STANDARD) NPT X NPT ød G F Syöttö G" SUPPLY G A Signaali Mx1. SIGNAL kaapeliläpivienti M X 1. V DN øb C J I H FLOW DIRECTION Mitat, mm REJ_ PN REK_ PN16 REL_ PN2 REM_ PN REC_ ASME 1 RED_ ASME Type NPT NPS DN A C ød F G X V J H I max øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg øb b 1 kg RE_ 1-B1C /38* RE_ 1H-B1C RE_ 2-B1C RE_ 2H-B1C RE_ 3-B1C RE_-B1C RE_6-B1C6 RE_6-B1C9 RE_6-B1C11 RE_8-B1C6 RE_8-B1C9 RE_8-B1C11 RE_-B1C9 RE_-B1C11 RE_-B1C13 RE_-B1C17 RE_12-B1C11 RE_12-B1C13 RE_12-B1C17 RE_1-B1C13 RE_1-B1C17 RE_1-B1C RE_16-B1C17 RE_16-B1C RE_16-B1C RE_-B1C RE_2-B1C2 RE_2-B1C32 RE_28-B1C32 RE_28-B1C / / / TEKNINEN ESITE 8/16

11 3 R 2 FI NELES V-AUKKOINEN SEGMENTTIVENTTIILI, RE-SARJA QPX-RE Jousi avaa Putken maksimi ulkohalkaisija d Signaali NPT Syöttö NPT Jousi sulkee DN Asennoitin QPX Mitat, mm Kokonaispaino kg Venttiili + asennoitin + toimilaite A E F G H I J K X Pipe d ASME 1 ASME , TEKNINEN ESITE 8/16 11

12 TILAUSOHJEET Esimerkki: Seuraava esimerkki on RE-sarjan laipalliselle venttiilille, ASME Class pesä (D), vakio rakenne (A), 3" koko WCB hiiliteräs pesällä (D), Duplex haponkestävä teräs, V-aukkoinen segmentti HCr pinnoitteella (J), Duplex haponkestävä teräs akseli ja sokat, PTFE laakerit joissa SS316 teräsverkko (J), metalli tiivisteet (S), josikuormitteiset PTFE V-rengas akselitiivisteet (T), laippapinnan karheus Ra , smooth finish (-) Q- RE D A 3 D J J S T / - 1. merkki Q-vaimennin tai pieni Cv --- Vakioventtiilin Cv, ei Q-vaimenninta Q- Q-vaimennin C Max. Cv =., DN 2 C1 Max. Cv = 1., DN 2 C Max. Cv =, DN 2 C1 Max. Cv = 1, DN 2 2. merkki Tuotesarja RE Laipallinen yksiosainen pesä Ranennepituus ISA S7. ja IEC Part 3-2 mukaan 3. merkki Pesän paineluokat C ASME 1 ( 1" - 32" ) D ASME ( 1" - 32" ) J PN ( DN - DN 8 ) K PN 16 ( DN - DN 8 ) L PN 2 ( DN - DN 8 ) M PN ( DN 2 - DN 6 ) R JIS K S JIS 16K T JIS K Y Erikoisrakenne. merkki Rakenne A Yleisrakenne, akseli kiilauralla Happi sovellus rakenne - BAM luetellut ei-metallisten materiaalien (vain kaasumainenhapen kanssa) - Lämpötila: - ºC... + ºC - Suurin paine bar tai pesän paineluokan mukaan, kumpi on pienempi Z - Käytä kun pesämateriaali (6. merkki): A, C - Käytä kun akseli / laakeri (8 merkkiä): J, N, S, C - Käytä kun tiiviste (9 merkkiä): S, S1 - Käytä kun akselitiiviste ( merkkiä): G - Puhdistus Metson sisäisen ohjeen T-211 mukasesti.suositeltava tyyppikoodi: RE_Z AJJSG. merkki Koko Tuumaa 1", 1 ", 2", 2 ", 3", ", 6", 8", ", 12", 1", 16", '', 2'', 28, 32" DN 2,,,, 8,, 1,, 2,, 3,,, 6, 7, 8 6. merkki Pesä- ja ruuvimateriaalit D ASTM A216 gr. WCB / A-8/B8M A ASTM A31 gr. CF8M / 1.8 A-8/B8M Huom. Pesät on kaksoismerkitty 7. merkki Segmenttimateriaali J Type AISI 329+HCr C CG8M + HCr S Type AISI merkki Akseli-, sokka- ja laakerimateriaalit J Type AISI 329 & PTFE on SS316 net S 17- PH / koboltti seos (NPS 2" - " / DN - 2) (max +2 C) 9. merkki Tiiviste A 316 SS + koboltti pinnoitettu kuuma sovellus tiiviste. S 316 SS + koboltti kovapinnoite DN 2-1 X-treme T DN ja suuremmat täytetty PTFE koot 8"- 28" E Kobolttiseos, eroosiota kestävä, ei-tiivis 1S 316 SS koboltti kovapinnoite, 2-suuntaan tiiviis SS CrC Kromikarbidi pinta (K-segmantin A1 kanssa). merkki Akseli - ja alalaipan tiivistys T PTFE V-rengas, jousikuormitteinen G Grafiitti rengas, jousikuormitteinen 11. merkki Malli koodi - Versio A Versio A, käytä vain kuuma sovelluksessa. 12. merkki Laippapinta / - ASME B16. (Ra / RMS 12-2) Kattaa myös EN92-1 Type B1 Oikeus muutoksiin pidätetään. Metso Flow Control Oy Vanha Porvoontie 229, P.O. Box, FI-11 Vantaa, Finland tel , fax Myynti ja huolto Suomessa: Metso Flow Control Oy Vanha Porvoontie 229, PL, FI-11 Vantaa, puh , faksi Elektroniikkatie 9, 99 Oulu, puh , faksi Lokomonkatu 3, Tampere, puh , faksi Studiokatu 3, 96 Kemi, puh , faksi Kairakatu 1, 26 Rauma, puh , faksi Mäkirinteentie 2, Jämsänkoski, puh , faksi Höyläkatu 6, 3 Lappeenranta, puh , faksi
