NORI 500. Korkeapaineistukkaventtiili PN DN Vaihtoehdot. Materiaalit. Lisätietoja. Rakenne. Tilaustiedot

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "NORI 500. Korkeapaineistukkaventtiili PN 250-500 DN 10-65. Vaihtoehdot. Materiaalit. Lisätietoja. Rakenne. Tilaustiedot"

Transkriptio

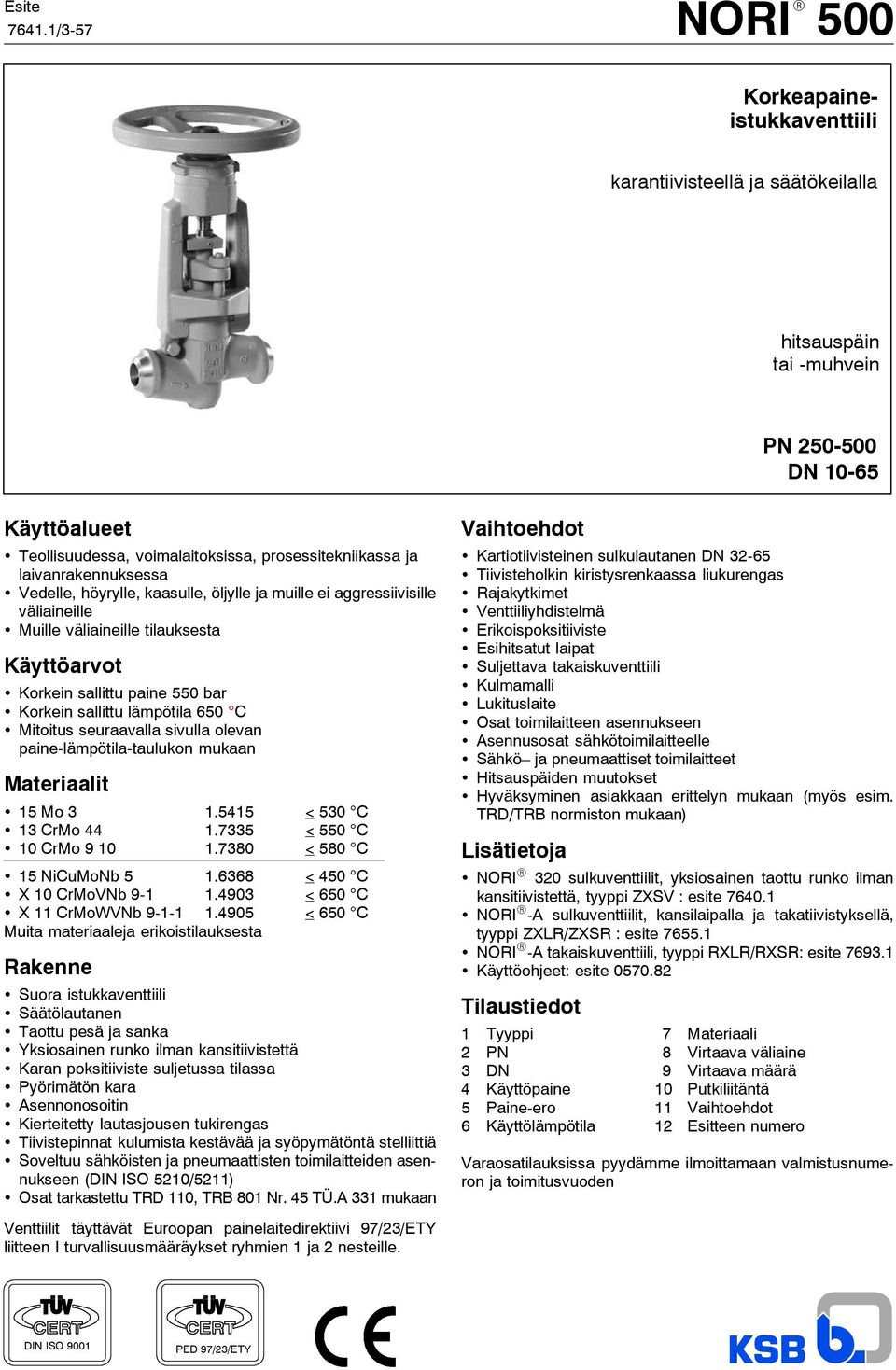

1 Esite /3-57 NORI 500 Korkeapaineistukkaventtiili karantiivisteellä ja säätökeilalla hitsauspäin tai -muhvein PN DN Käyttöalueet Teollisuudessa, voimalaitoksissa, prosessitekniikassa ja laivanrakennuksessa Vedelle, höyrylle, kaasulle, öljylle ja muille ei aggressiivisille väliaineille Muille väliaineille tilauksesta Käyttöarvot Korkein sallittu paine 550 bar Korkein sallittu lämpötila 650 C Mitoitus seuraavalla sivulla olevan paine-lämpötila-taulukon mukaan Materiaalit 15 Mo < 530 C 13 CrMo < 550 C 10 CrMo < 580 C 15 NiCuMoNb < 450 C X 10 CrMoVNb < 650 C X 11 CrMoWVNb < 650 C Muita materiaaleja erikoistilauksesta Rakenne Suora istukkaventtiili Säätölautanen Taottu pesä ja sanka Yksiosainen runko ilman kansitiivistettä Karan poksitiiviste suljetussa tilassa Pyörimätön kara Asennonosoitin Kierteitetty lautasjousen tukirengas Tiivistepinnat kulumista kestävää ja syöpymätöntä stelliittiä Soveltuu sähköisten ja pneumaattisten toimilaitteiden asennukseen (DIN ISO 5210/5211) Osat tarkastettu TRD 110, TRB 801 Nr. 45 TÜ.A 331 mukaan Vaihtoehdot Kartiotiivisteinen sulkulautanen DN Tiivisteholkin kiristysrenkaassa liukurengas Rajakytkimet Venttiiliyhdistelmä Erikoispoksitiiviste Esihitsatut laipat Suljettava takaiskuventtiili Kulmamalli Lukituslaite Osat toimilaitteen asennukseen Asennusosat sähkötoimilaitteelle Sähkö ja pneumaattiset toimilaitteet Hitsauspäiden muutokset Hyväksyminen asiakkaan erittelyn mukaan (myös esim. TRD/TRB normiston mukaan) Lisätietoja NORI 320 sulkuventtiilit, yksiosainen taottu runko ilman kansitiivistettä, tyyppi ZXSV : esite NORI -A sulkuventtiilit, kansilaipalla ja takatiivistyksellä, tyyppi ZXLR/ZXSR : esite NORI -A takaiskuventtiili, tyyppi RXLR/RXSR: esite Käyttöohjeet: esite Tilaustiedot 1 Tyyppi 7 Materiaali 2 PN 8 Virtaava väliaine 3 DN 9 Virtaava määrä 4 Käyttöpaine 10 Putkiliitäntä 5 Paine-ero 11 Vaihtoehdot 6 Käyttölämpötila 12 Esitteen numero Varaosatilauksissa pyydämme ilmoittamaan valmistusnumeron ja toimitusvuoden Venttiilit täyttävät Euroopan painelaitedirektiivi 97/23/ETY liitteen I turvallisuusmääräykset ryhmien 1 ja 2 nesteille. DIN ISO 9001 PED 97/23/ETY

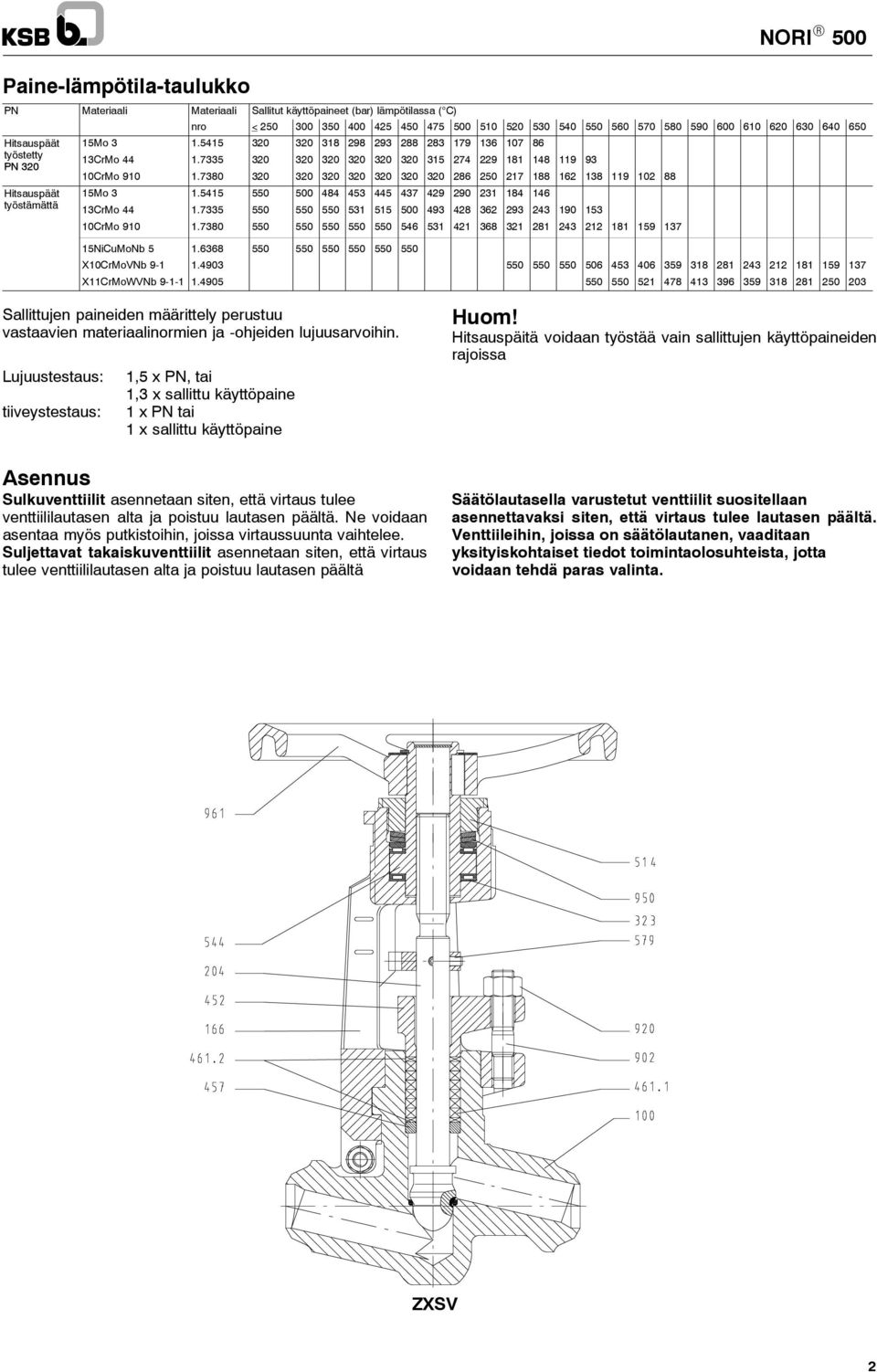

2 Paine-lämpötila-taulukko PN Materiaali Materiaali Sallitut käyttöpaineet (bar) lämpötilassa ( C) nro < Hitsauspäät 15Mo töttt työstetty PN CrMo CrMo Hitsauspäät 15Mo työstämättä tä ättä 13CrMo CrMo NiCuMoNb X10CrMoVNb X11CrMoWVNb Sallittujen paineiden määrittely perustuu vastaavien materiaalinormien ja -ohjeiden lujuusarvoihin. Lujuustestaus: tiiveystestaus: 1,5 x PN, tai 1,3 x sallittu käyttöpaine 1 x PN tai 1 x sallittu käyttöpaine Asennus Sulkuventtiilit asennetaan siten, että virtaus tulee venttiililautasen alta ja poistuu lautasen päältä. Ne voidaan asentaa myös putkistoihin, joissa virtaussuunta vaihtelee. Suljettavat takaiskuventtiilit asennetaan siten, että virtaus tulee venttiililautasen alta ja poistuu lautasen päältä Huom! Hitsauspäitä voidaan työstää vain sallittujen käyttöpaineiden rajoissa Säätölautasella varustetut venttiilit suositellaan asennettavaksi siten, että virtaus tulee lautasen päältä. Venttiileihin, joissa on säätölautanen, vaaditaan yksityiskohtaiset tiedot toimintaolosuhteista, jotta voidaan tehdä paras valinta. ZXSV 2

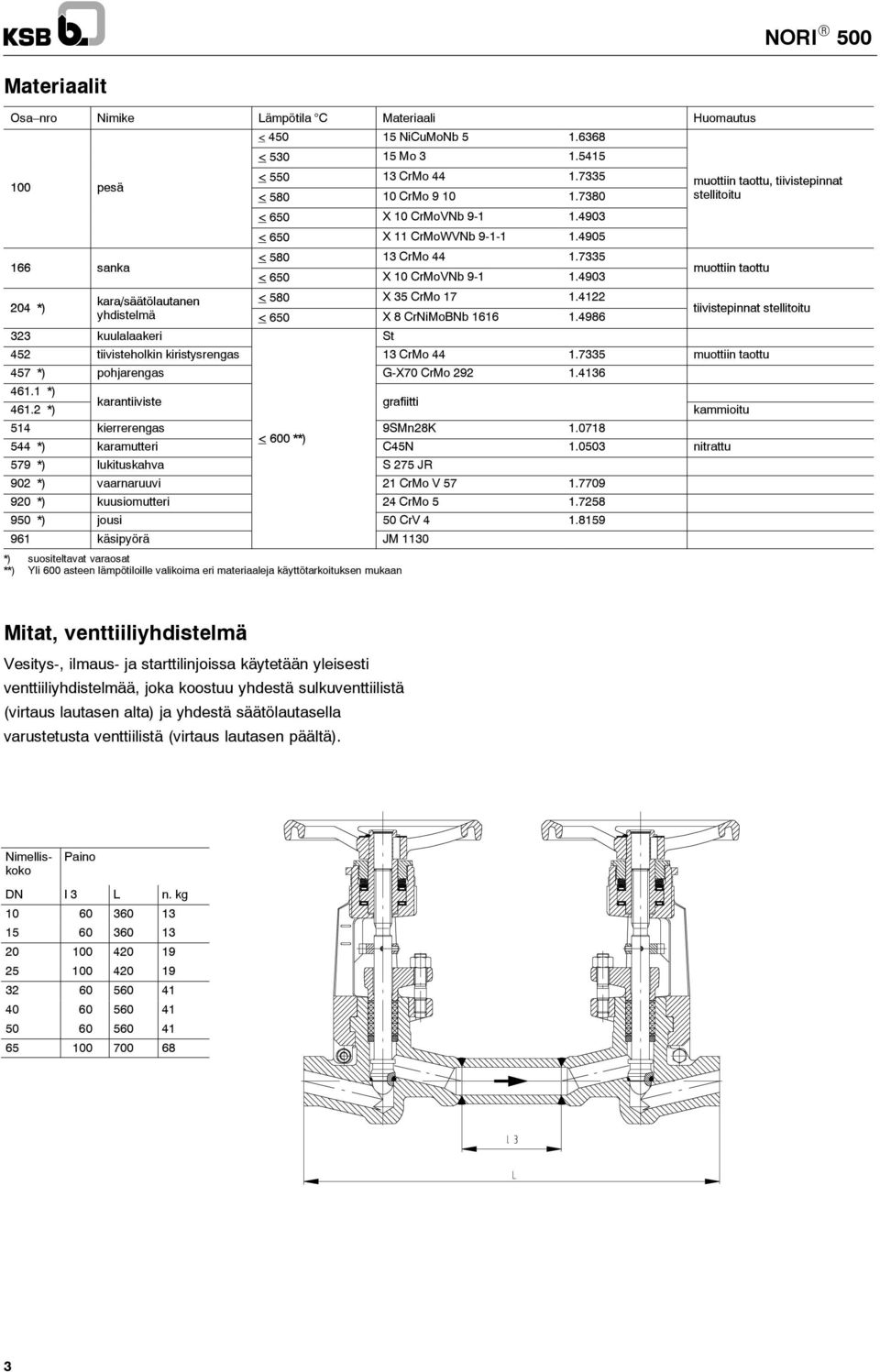

3 Materiaalit Osa nro Nimike Lämpötila C Materiaali Huomautus 100 pesä 166 sanka 204 *) < NiCuMoNb < Mo < CrMo muottiin taottu, tiivistepinnat < CrMo stellitoitu < 650 X 10 CrMoVNb < 650 X 11 CrMoWVNb < CrMo < 650 X 10 CrMoVNb muottiin taottu kara/säätölautanen < 580 X 35 CrMo yhdistelmä < 650 X 8 CrNiMoBNb kuulalaakeri St tiivistepinnat stellitoitu 452 tiivisteholkin kiristysrengas 13 CrMo muottiin taottu 457 *) pohjarengas G-X70 CrMo *) *) karantiiviste 514 kierrerengas 544 *) karamutteri < 600 **) grafiitti 579 *) lukituskahva S 275 JR 9SMn28K kammioitu C45N nitrattu 902 *) vaarnaruuvi 21 CrMo V *) kuusiomutteri 24 CrMo *) jousi 50 CrV käsipyörä JM 1130 *) suositeltavat varaosat **) Yli 600 asteen lämpötiloille valikoima eri materiaaleja käyttötarkoituksen mukaan Mitat, venttiiliyhdistelmä Vesitys-, ilmaus- ja starttilinjoissa käytetään yleisesti venttiiliyhdistelmää, joka koostuu yhdestä sulkuventtiilistä (virtaus lautasen alta) ja yhdestä säätölautasella varustetusta venttiilistä (virtaus lautasen päältä). Nimellis- Paino kokok DN l 3 L n. kg

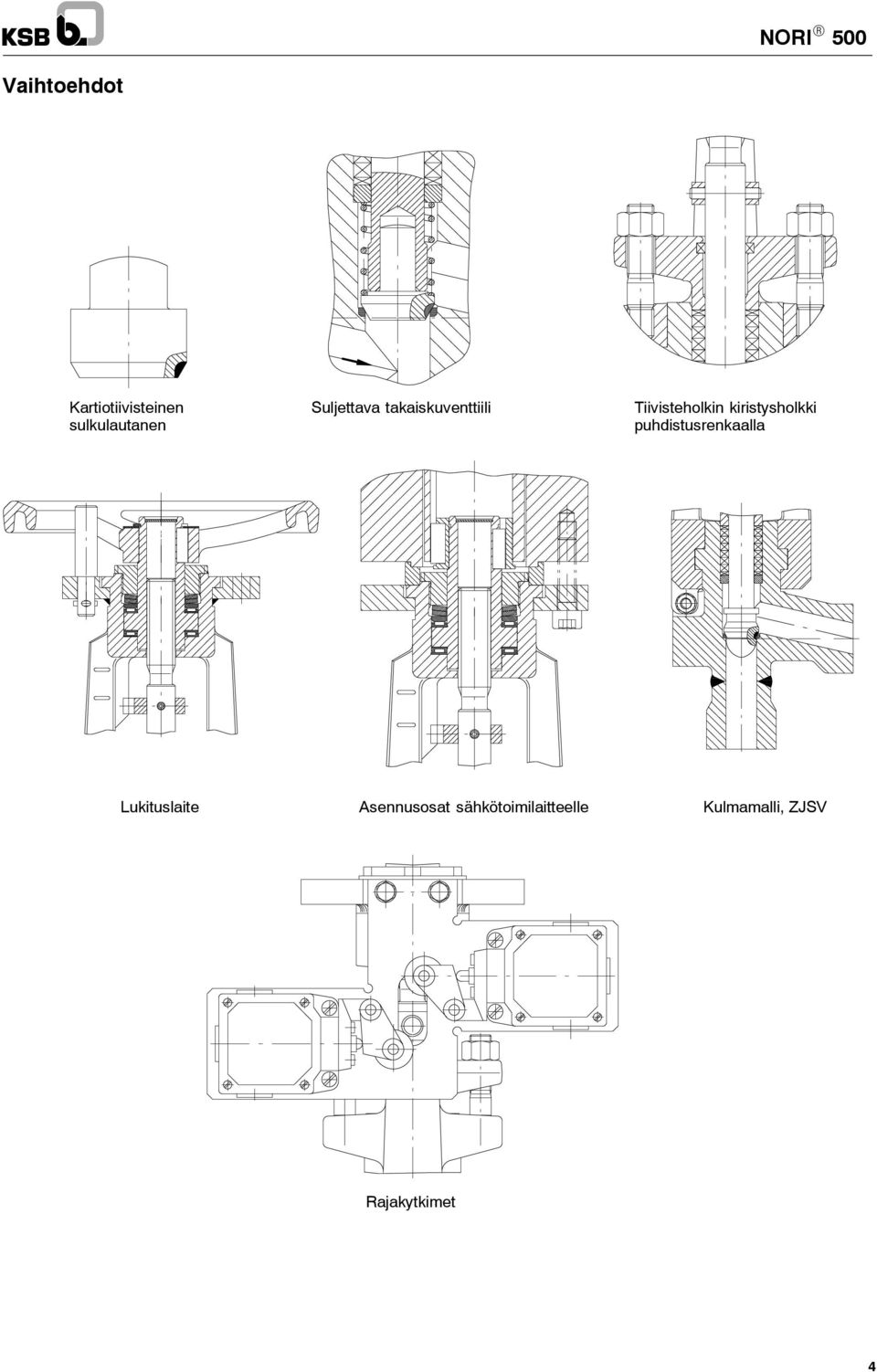

4 Vaihtoehdot Kartiotiivisteinen sulkulautanen Suljettava takaiskuventtiili Tiivisteholkin kiristysholkki puhdistusrenkaalla Lukituslaite Asennusosat sähkötoimilaitteelle Kulmamalli, ZJSV Rajakytkimet 4

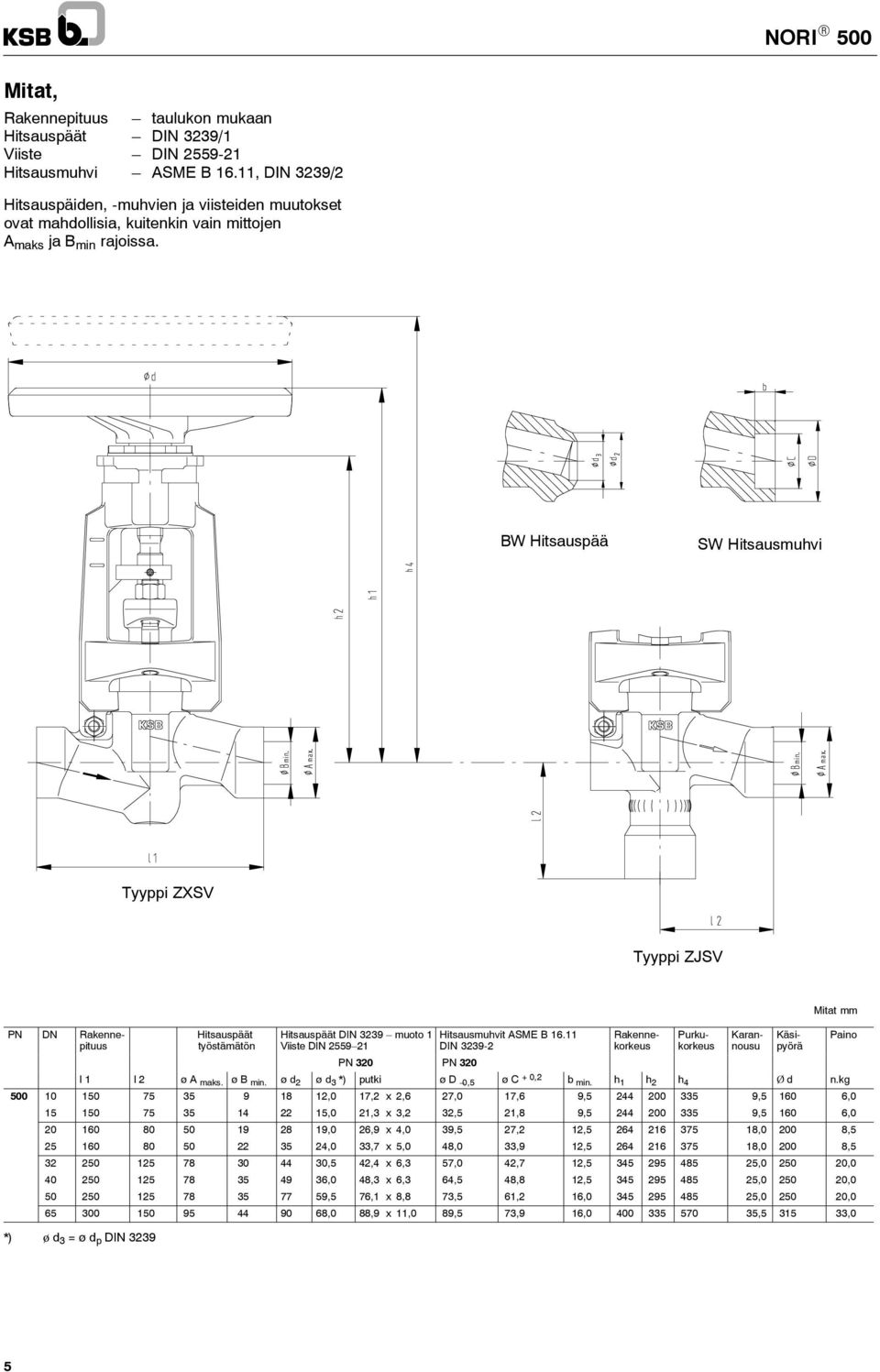

5 Mitat, Rakennepituus taulukon mukaan Hitsauspäät DIN 3239/1 Viiste DIN Hitsausmuhvi ASME B 16.11, DIN 3239/2 Hitsauspäiden, -muhvien ja viisteiden muutokset ovat mahdollisia, kuitenkin vain mittojen A maks ja B min rajoissa. BW Hitsauspää SW Hitsausmuhvi Tyyppi ZXSV Tyyppi ZJSV Hitsauspäät työstämätön Hitsauspäät DIN 3239 muoto 1 Viiste DIN PN 320 PN 320 Hitsausmuhvit ASME B DIN l 1 l 2 ø A maks. ø B min. ø d 2 ø d 3 *) putki ø D 0,5 ø C + 0,2 b min. h 1 h 2 h 4 Ø d n.kg ,0 17,2 x 2,6 27,0 17,6 9, , ,0 PN DN Rakennepituus Rakennekorkeus Purkukorkeus Karannousu Käsipyörä Mitat mm ,0 21,3 x 3,2 32,5 21,8 9, , , ,0 26,9 x 4,0 39,5 27,2 12, , , ,0 33,7 x 5,0 48,0 33,9 12, , , ,5 42,4 x 6,3 57,0 42,7 12, , , ,0 48,3 x 6,3 64,5 48,8 12, , , ,5 76,1 x 8,8 73,5 61,2 16, , , ,0 88,9 x 11,0 89,5 73,9 16, , ,0 *) d 3 = ø d p DIN 3239 Paino 5

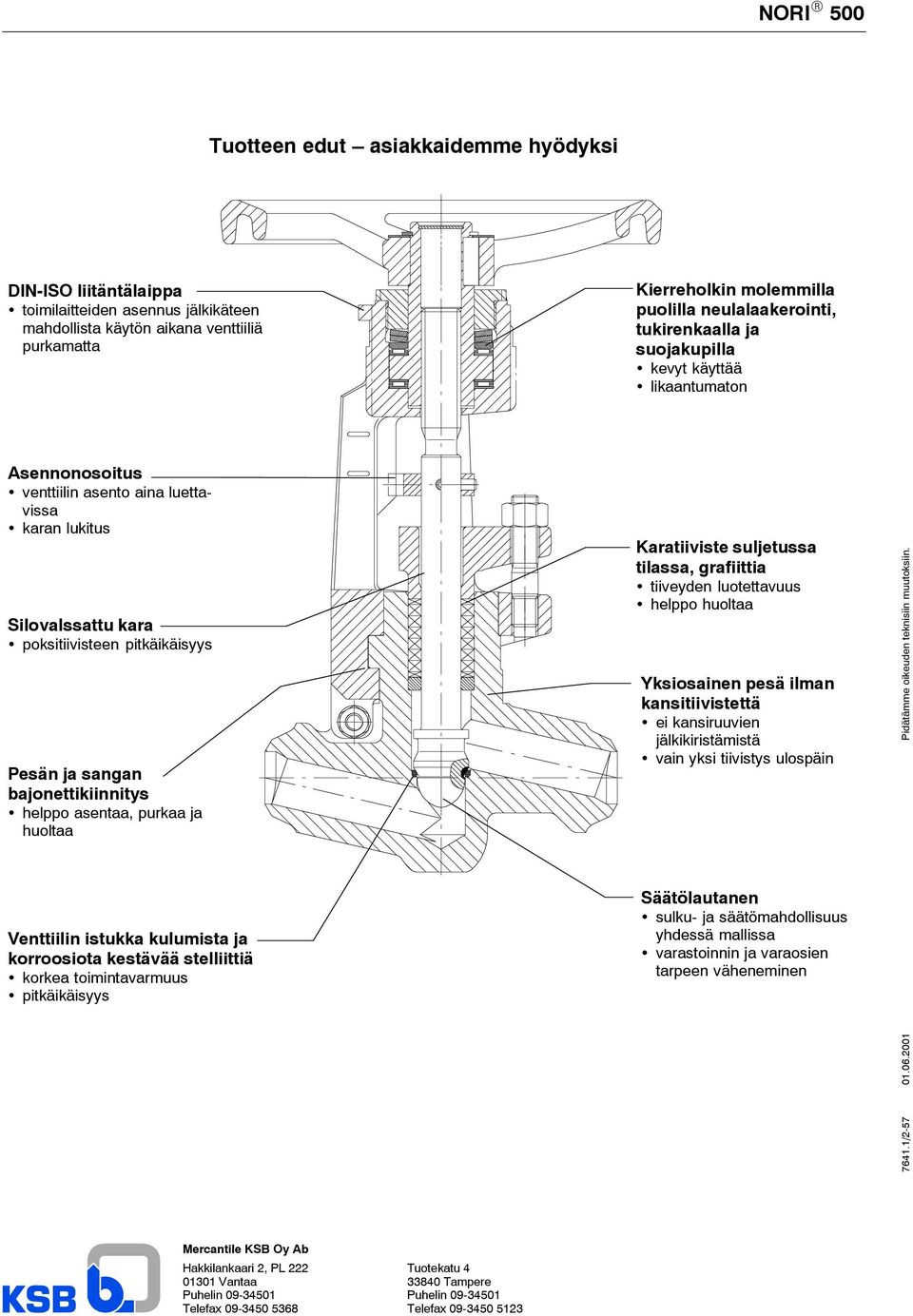

6 Tuotteen edut asiakkaidemme hyödyksi DIN-ISO liitäntälaippa toimilaitteiden asennus jälkikäteen mahdollista käytön aikana venttiiliä purkamatta Kierreholkin molemmilla puolilla neulalaakerointi, tukirenkaalla ja suojakupilla kevyt käyttää likaantumaton Asennonosoitus venttiilin asento aina luettavissa karan lukitus Silovalssattu kara poksitiivisteen pitkäikäisyys Pesän ja sangan bajonettikiinnitys helppo asentaa, purkaa ja huoltaa Venttiilin istukka kulumista ja korroosiota kestävää stelliittiä korkea toimintavarmuus pitkäikäisyys Karatiiviste suljetussa tilassa, grafiittia tiiveyden luotettavuus helppo huoltaa Yksiosainen pesä ilman kansitiivistettä ei kansiruuvien jälkikiristämistä vain yksi tiivistys ulospäin Säätölautanen sulku- ja säätömahdollisuus yhdessä mallissa varastoinnin ja varaosien tarpeen väheneminen / Pidätämme oikeuden teknisiin muutoksiin. Mercantile KSB Oy Ab Hakkilankaari 2, PL 222 Tuotekatu Vantaa Tampere Puhelin Puhelin Telefax Telefax
