TOP ENTRY Kiertosäätöventtiili Sarja Top5 Asennus-, käyttö- ja huolto-ohjeet

Koko: px
Aloita esitys sivulta:

Download "TOP ENTRY Kiertosäätöventtiili Sarja Top5 Asennus-, käyttö- ja huolto-ohjeet"

Transkriptio

1 TOP ENTRY Kiertosäätöventtiili Sarja Top5 Asennus-, käyttö- ja huolto-ohjeet 1 T5 71 fi 4/2013

2 2 1 T5 71 fi Sisällysluettelo 1 YLEISTÄ Johdanto Venttiilin rakenne Venttiilin merkinnät Venttiilin hyväksynnät CE-merkintä Kierrätys ja hävitys Huomioitavat varotoimenpiteet KULJETUS, VASTAANOTTO JA SÄILYTYS VENTTIILIN ASENNUS PUTKISTOON Venttiilin eristäminen KÄYTTÖÖNOTTO HUOLTO Akselitiiviste Venttiilin purkaminen Venttiilin kokoonpano VENTTIILIN TESTAUS TOIMILAITTEEN ASENNUS BC/B1C-toimilaitteen asennus BJ/B1J-toimilaitteen asennus VARAOSIEN TILAAMINEN OSALUETTELO MITAT JA PAINOT TYYPPIMERKINTÄ...21 LUE NÄMÄ OHJEET ENSIMMÄISEKSI! Ohjeista saat venttiilin turvallisessa käsittelyssä ja käyttössä tarvittavia tietoja. Halutessasi lisätietoja ota yhteys valmistajaan tai valmistajan edustajaan. Yhteystiedot ovat takasivulla. Uusimman ohjeen löydät täältä: SÄILYTÄ NÄMÄ OHJEET! Oikeus muutoksiin pidätetään.

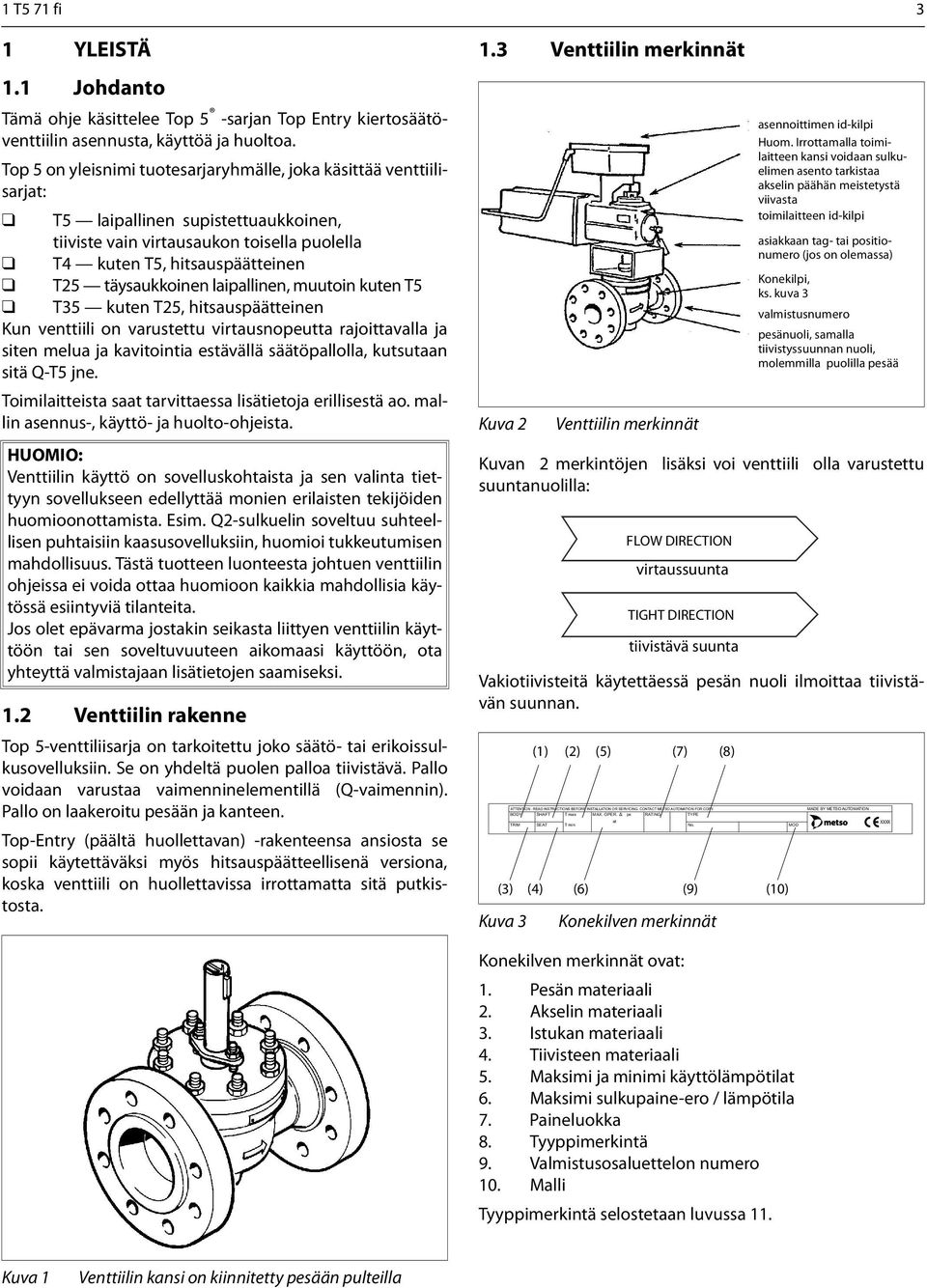

3 1 T5 71 fi 3 1 YLEISTÄ 1.1 Johdanto Tämä ohje käsittelee Top 5 -sarjan Top Entry kiertosäätöventtiilin asennusta, käyttöä ja huoltoa. Top 5 on yleisnimi tuotesarjaryhmälle, joka käsittää venttiilisarjat: T5 laipallinen supistettuaukkoinen, tiiviste vain virtausaukon toisella puolella T4 kuten T5, hitsauspäätteinen T25 täysaukkoinen laipallinen, muutoin kuten T5 T35 kuten T25, hitsauspäätteinen Kun venttiili on varustettu virtausnopeutta rajoittavalla ja siten melua ja kavitointia estävällä säätöpallolla, kutsutaan sitä Q-T5 jne. Toimilaitteista saat tarvittaessa lisätietoja erillisestä ao. mallin asennus-, käyttö- ja huolto-ohjeista. HUOMIO: Venttiilin käyttö on sovelluskohtaista ja sen valinta tiettyyn sovellukseen edellyttää monien erilaisten tekijöiden huomioonottamista. Esim. Q2-sulkuelin soveltuu suhteellisen puhtaisiin kaasusovelluksiin, huomioi tukkeutumisen mahdollisuus. Tästä tuotteen luonteesta johtuen venttiilin ohjeissa ei voida ottaa huomioon kaikkia mahdollisia käytössä esiintyviä tilanteita. Jos olet epävarma jostakin seikasta liittyen venttiilin käyttöön tai sen soveltuvuuteen aikomaasi käyttöön, ota yhteyttä valmistajaan lisätietojen saamiseksi. 1.2 Venttiilin rakenne Top 5-venttiliisarja on tarkoitettu joko säätö- tai erikoissulkusovelluksiin. Se on yhdeltä puolen palloa tiivistävä. Pallo voidaan varustaa vaimenninelementillä (Q-vaimennin). Pallo on laakeroitu pesään ja kanteen. Top-Entry (päältä huollettavan) -rakenteensa ansiosta se sopii käytettäväksi myös hitsauspäätteellisenä versiona, koska venttiili on huollettavissa irrottamatta sitä putkistosta. 1.3 Venttiilin merkinnät Kuva 2 Venttiilin merkinnät Kuvan 2 merkintöjen lisäksi voi venttiili olla varustettu suuntanuolilla: FLOW DIRECTION virtaussuunta TIGHT DIRECTION tiivistävä suunta Vakiotiivisteitä käytettäessä pesän nuoli ilmoittaa tiivistävän suunnan. (1) (2) (5) (7) (8) ATTENTION : READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO AUTOMATION FOR COPY. BODY SHAFT T max MAX. OPER. ps RATING TYPE at TRIM SEAT T min No. (3) (4) (6) (9) (10) Kuva 3 Konekilven merkinnät asennoittimen id-kilpi Huom. Irrottamalla toimilaitteen kansi voidaan sulkuelimen asento tarkistaa akselin päähän meistetystä viivasta toimilaitteen id-kilpi asiakkaan tag- tai positionumero (jos on olemassa) Konekilpi, ks. kuva 3 valmistusnumero pesänuoli, samalla tiivistyssuunnan nuoli, molemmilla puolilla pesää MOD MADE BY METSO AUTOMATION XXXX Konekilven merkinnät ovat: 1. Pesän materiaali 2. Akselin materiaali 3. Istukan materiaali 4. Tiivisteen materiaali 5. Maksimi ja minimi käyttölämpötilat 6. Maksimi sulkupaine-ero / lämpötila 7. Paineluokka 8. Tyyppimerkintä 9. Valmistusosaluettelon numero 10. Malli Tyyppimerkintä selostetaan luvussa 11. Kuva 1 Venttiilin kansi on kiinnitetty pesään pulteilla

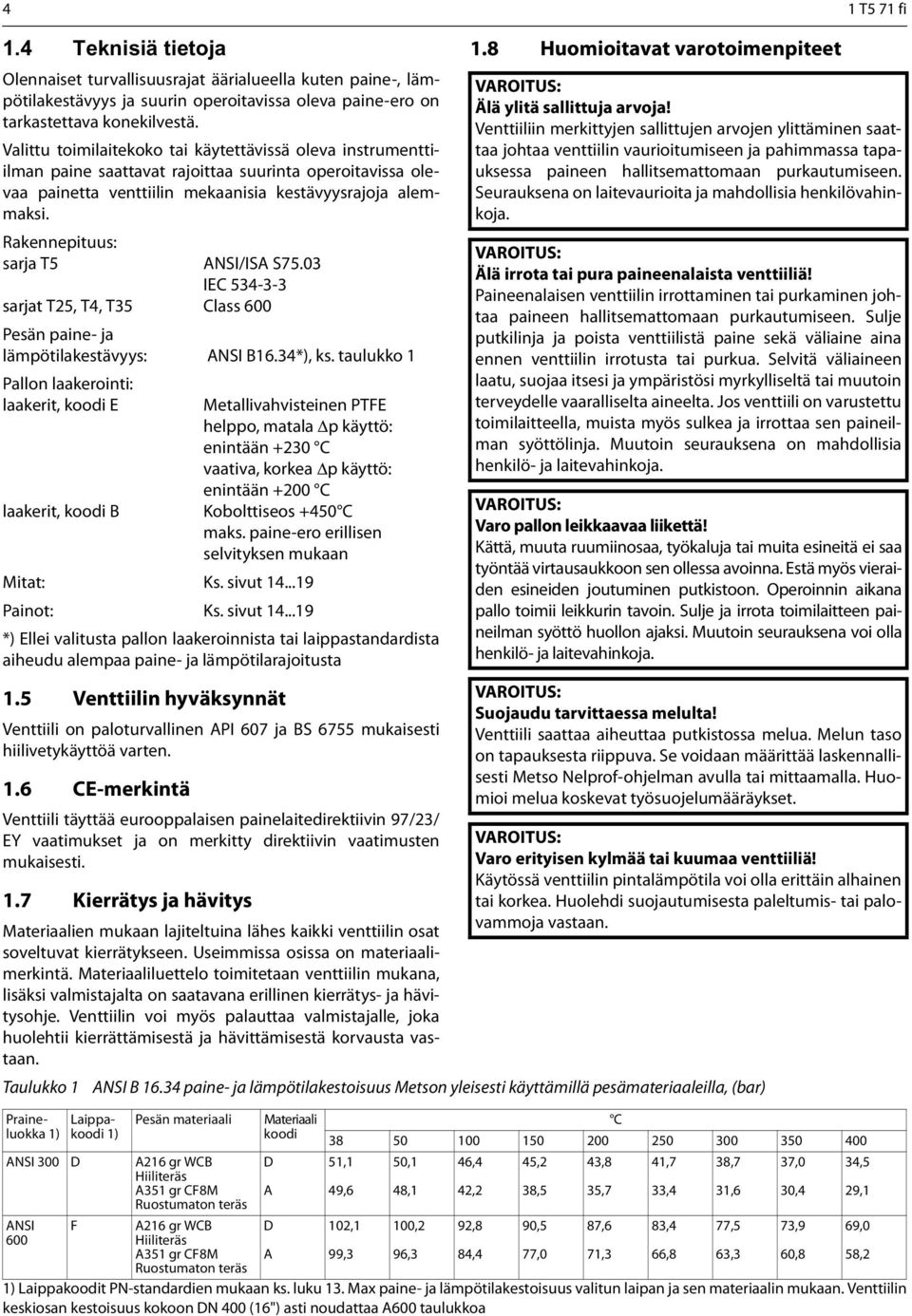

4 4 1 T5 71 fi 1.4 Teknisiä tietoja Olennaiset turvallisuusrajat äärialueella kuten paine-, lämpötilakestävyys ja suurin operoitavissa oleva paine-ero on tarkastettava konekilvestä. Valittu toimilaitekoko tai käytettävissä oleva instrumenttiilman paine saattavat rajoittaa suurinta operoitavissa olevaa painetta venttiilin mekaanisia kestävyysrajoja alemmaksi. Rakennepituus: sarja T5 ANSI/ISA S75.03 IEC sarjat T25, T4, T35 Class 600 Pesän paine- ja lämpötilakestävyys: ANSI B16.34*), ks. taulukko 1 Pallon laakerointi: laakerit, koodi E laakerit, koodi B Metallivahvisteinen PTFE helppo, matala Δp käyttö: enintään +230 C vaativa, korkea Δp käyttö: enintään +200 C Kobolttiseos +450 C maks. paine-ero erillisen selvityksen mukaan Mitat: Ks. sivut Painot: Ks. sivut *) Ellei valitusta pallon laakeroinnista tai laippastandardista aiheudu alempaa paine- ja lämpötilarajoitusta 1.5 Venttiilin hyväksynnät Venttiili on paloturvallinen API 607 ja BS 6755 mukaisesti hiilivetykäyttöä varten. 1.6 CE-merkintä Venttiili täyttää eurooppalaisen painelaitedirektiivin 97/23/ EY vaatimukset ja on merkitty direktiivin vaatimusten mukaisesti. 1.7 Kierrätys ja hävitys Materiaalien mukaan lajiteltuina lähes kaikki venttiilin osat soveltuvat kierrätykseen. Useimmissa osissa on materiaalimerkintä. Materiaaliluettelo toimitetaan venttiilin mukana, lisäksi valmistajalta on saatavana erillinen kierrätys- ja hävitysohje. Venttiilin voi myös palauttaa valmistajalle, joka huolehtii kierrättämisestä ja hävittämisestä korvausta vastaan. Taulukko 1 Praineluokka 1) 1.8 Huomioitavat varotoimenpiteet VAROITUS: Älä ylitä sallittuja arvoja! Venttiiliin merkittyjen sallittujen arvojen ylittäminen saattaa johtaa venttiilin vaurioitumiseen ja pahimmassa tapauksessa paineen hallitsemattomaan purkautumiseen. Seurauksena on laitevaurioita ja mahdollisia henkilövahinkoja. VAROITUS: Älä irrota tai pura paineenalaista venttiiliä! Paineenalaisen venttiilin irrottaminen tai purkaminen johtaa paineen hallitsemattomaan purkautumiseen. Sulje putkilinja ja poista venttiilistä paine sekä väliaine aina ennen venttiilin irrotusta tai purkua. Selvitä väliaineen laatu, suojaa itsesi ja ympäristösi myrkylliseltä tai muutoin terveydelle vaaralliselta aineelta. Jos venttiili on varustettu toimilaitteella, muista myös sulkea ja irrottaa sen paineilman syöttölinja. Muutoin seurauksena on mahdollisia henkilö- ja laitevahinkoja. VAROITUS: Varo pallon leikkaavaa liikettä! Kättä, muuta ruumiinosaa, työkaluja tai muita esineitä ei saa työntää virtausaukkoon sen ollessa avoinna. Estä myös vieraiden esineiden joutuminen putkistoon. Operoinnin aikana pallo toimii leikkurin tavoin. Sulje ja irrota toimilaitteen paineilman syöttö huollon ajaksi. Muutoin seurauksena voi olla henkilö- ja laitevahinkoja. VAROITUS: Suojaudu tarvittaessa melulta! Venttiili saattaa aiheuttaa putkistossa melua. Melun taso on tapauksesta riippuva. Se voidaan määrittää laskennallisesti Metso Nelprof-ohjelman avulla tai mittaamalla. Huomioi melua koskevat työsuojelumääräykset. VAROITUS: Varo erityisen kylmää tai kuumaa venttiiliä! Käytössä venttiilin pintalämpötila voi olla erittäin alhainen tai korkea. Huolehdi suojautumisesta paleltumis- tai palovammoja vastaan. ANSI B paine- ja lämpötilakestoisuus Metson yleisesti käyttämillä pesämateriaaleilla, (bar) Laippakoodi 1) Pesän materiaali ANSI 300 D A216 gr WCB Hiiliteräs A351 gr CF8M Ruostumaton teräs ANSI 600 F A216 gr WCB Hiiliteräs A351 gr CF8M Ruostumaton teräs Materiaali koodi D A D A C ,1 49,6 102,1 99,3 50,1 48,1 100,2 96,3 1) Laippakoodit PN-standardien mukaan ks. luku 13. Max paine- ja lämpötilakestoisuus valitun laipan ja sen materiaalin mukaan. Venttiilin keskiosan kestoisuus kokoon DN 400 (16") asti noudattaa A600 taulukkoa 46,4 42,2 92,8 84,4 45,2 38,5 90,5 77,0 43,8 35,7 87,6 71,3 41,7 33,4 83,4 66,8 38,7 31,6 77,5 63,3 37,0 30,4 73,9 60,8 34,5 29,1 69,0 58,2

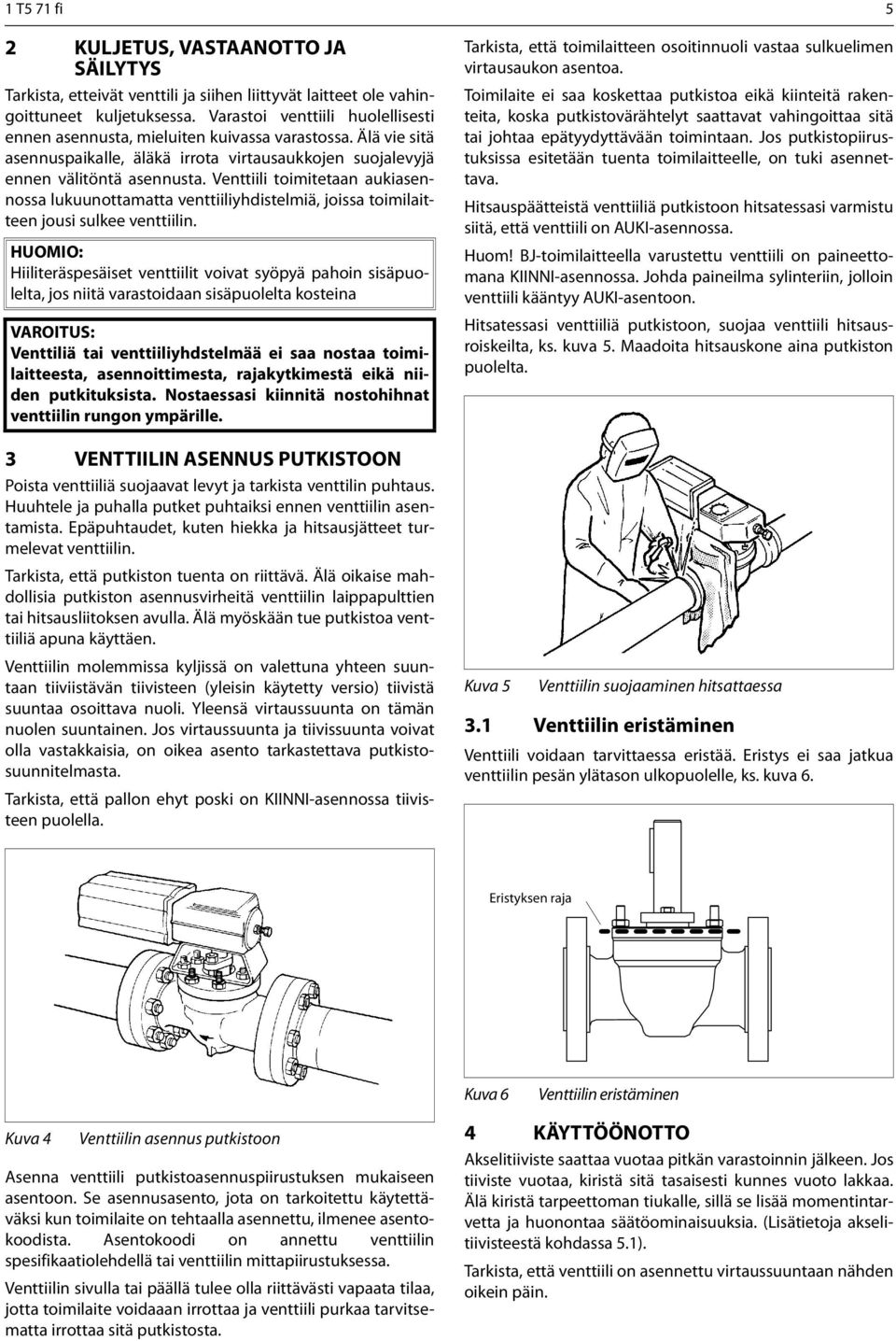

5 1 T5 71 fi 5 2 KULJETUS, VASTAANOTTO JA SÄILYTYS Tarkista, etteivät venttili ja siihen liittyvät laitteet ole vahingoittuneet kuljetuksessa. Varastoi venttiili huolellisesti ennen asennusta, mieluiten kuivassa varastossa. Älä vie sitä asennuspaikalle, äläkä irrota virtausaukkojen suojalevyjä ennen välitöntä asennusta. Venttiili toimitetaan aukiasennossa lukuunottamatta venttiiliyhdistelmiä, joissa toimilaitteen jousi sulkee venttiilin. HUOMIO: Hiiliteräspesäiset venttiilit voivat syöpyä pahoin sisäpuolelta, jos niitä varastoidaan sisäpuolelta kosteina VAROITUS: Venttiliä tai venttiiliyhdstelmää ei saa nostaa toimilaitteesta, asennoittimesta, rajakytkimestä eikä niiden putkituksista. Nostaessasi kiinnitä nostohihnat venttiilin rungon ympärille. 3 VENTTIILIN ASENNUS PUTKISTOON Poista venttiiliä suojaavat levyt ja tarkista venttilin puhtaus. Huuhtele ja puhalla putket puhtaiksi ennen venttiilin asentamista. Epäpuhtaudet, kuten hiekka ja hitsausjätteet turmelevat venttiilin. Tarkista, että putkiston tuenta on riittävä. Älä oikaise mahdollisia putkiston asennusvirheitä venttiilin laippapulttien tai hitsausliitoksen avulla. Älä myöskään tue putkistoa venttiiliä apuna käyttäen. Venttiilin molemmissa kyljissä on valettuna yhteen suuntaan tiiviistävän tiivisteen (yleisin käytetty versio) tiivistä suuntaa osoittava nuoli. Yleensä virtaussuunta on tämän nuolen suuntainen. Jos virtaussuunta ja tiivissuunta voivat olla vastakkaisia, on oikea asento tarkastettava putkistosuunnitelmasta. Tarkista, että pallon ehyt poski on KIINNI-asennossa tiivisteen puolella. Tarkista, että toimilaitteen osoitinnuoli vastaa sulkuelimen virtausaukon asentoa. Toimilaite ei saa koskettaa putkistoa eikä kiinteitä rakenteita, koska putkistovärähtelyt saattavat vahingoittaa sitä tai johtaa epätyydyttävään toimintaan. Jos putkistopiirustuksissa esitetään tuenta toimilaitteelle, on tuki asennettava. Hitsauspäätteistä venttiiliä putkistoon hitsatessasi varmistu siitä, että venttiili on AUKI-asennossa. Huom! BJ-toimilaitteella varustettu venttiili on paineettomana KIINNI-asennossa. Johda paineilma sylinteriin, jolloin venttiili kääntyy AUKI-asentoon. Hitsatessasi venttiiliä putkistoon, suojaa venttiili hitsausroiskeilta, ks. kuva 5. Maadoita hitsauskone aina putkiston puolelta. Kuva 5 Venttiilin suojaaminen hitsattaessa 3.1 Venttiilin eristäminen Venttiili voidaan tarvittaessa eristää. Eristys ei saa jatkua venttiilin pesän ylätason ulkopuolelle, ks. kuva 6. Eristyksen raja Kuva 6 Venttiilin eristäminen Kuva 4 Venttiilin asennus putkistoon Asenna venttiili putkistoasennuspiirustuksen mukaiseen asentoon. Se asennusasento, jota on tarkoitettu käytettäväksi kun toimilaite on tehtaalla asennettu, ilmenee asentokoodista. Asentokoodi on annettu venttiilin spesifikaatiolehdellä tai venttiilin mittapiirustuksessa. Venttiilin sivulla tai päällä tulee olla riittävästi vapaata tilaa, jotta toimilaite voidaaan irrottaa ja venttiili purkaa tarvitsematta irrottaa sitä putkistosta. 4 KÄYTTÖÖNOTTO Akselitiiviste saattaa vuotaa pitkän varastoinnin jälkeen. Jos tiiviste vuotaa, kiristä sitä tasaisesti kunnes vuoto lakkaa. Älä kiristä tarpeettoman tiukalle, sillä se lisää momentintarvetta ja huonontaa säätöominaisuuksia. (Lisätietoja akselitiivisteestä kohdassa 5.1). Tarkista, että venttiili on asennettu virtaussuuntaan nähden oikein päin.

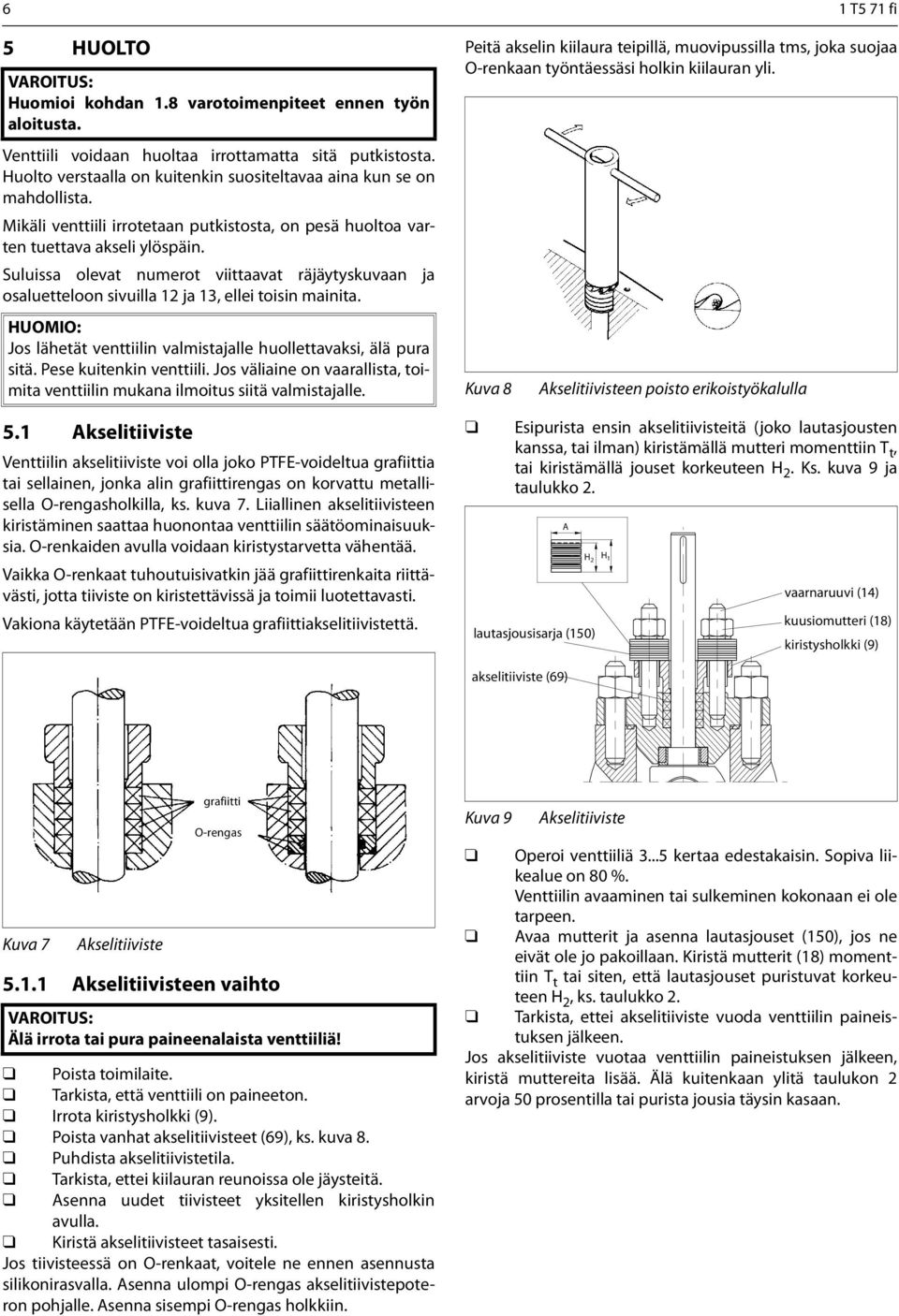

6 6 1 T5 71 fi 5 HUOLTO VAROITUS: Huomioi kohdan 1.8 varotoimenpiteet ennen työn aloitusta. Venttiili voidaan huoltaa irrottamatta sitä putkistosta. Huolto verstaalla on kuitenkin suositeltavaa aina kun se on mahdollista. Mikäli venttiili irrotetaan putkistosta, on pesä huoltoa varten tuettava akseli ylöspäin. Suluissa olevat numerot viittaavat räjäytyskuvaan ja osaluetteloon sivuilla 12 ja 13, ellei toisin mainita. HUOMIO: Jos lähetät venttiilin valmistajalle huollettavaksi, älä pura sitä. Pese kuitenkin venttiili. Jos väliaine on vaarallista, toimita venttiilin mukana ilmoitus siitä valmistajalle. 5.1 Akselitiiviste Venttiilin akselitiiviste voi olla joko PTFE-voideltua grafiittia tai sellainen, jonka alin grafiittirengas on korvattu metallisella O-rengasholkilla, ks. kuva 7. Liiallinen akselitiivisteen kiristäminen saattaa huonontaa venttiilin säätöominaisuuksia. O-renkaiden avulla voidaan kiristystarvetta vähentää. Vaikka O-renkaat tuhoutuisivatkin jää grafiittirenkaita riittävästi, jotta tiiviste on kiristettävissä ja toimii luotettavasti. Vakiona käytetään PTFE-voideltua grafiittiakselitiivistettä. Peitä akselin kiilaura teipillä, muovipussilla tms, joka suojaa O-renkaan työntäessäsi holkin kiilauran yli. Kuva 8 Akselitiivisteen poisto erikoistyökalulla Esipurista ensin akselitiivisteitä (joko lautasjousten kanssa, tai ilman) kiristämällä mutteri momenttiin T t, tai kiristämällä jouset korkeuteen H 2. Ks. kuva 9 ja taulukko 2. A H 2 lautasjousisarja (150) H 1 vaarnaruuvi (14) kuusiomutteri (18) kiristysholkki (9) akselitiiviste (69) Kuva 7 Akselitiiviste grafiitti O-rengas Akselitiivisteen vaihto VAROITUS: Älä irrota tai pura paineenalaista venttiiliä! Poista toimilaite. Tarkista, että venttiili on paineeton. Irrota kiristysholkki (9). Poista vanhat akselitiivisteet (69), ks. kuva 8. Puhdista akselitiivistetila. Tarkista, ettei kiilauran reunoissa ole jäysteitä. Asenna uudet tiivisteet yksitellen kiristysholkin avulla. Kiristä akselitiivisteet tasaisesti. Jos tiivisteessä on O-renkaat, voitele ne ennen asennusta silikonirasvalla. Asenna ulompi O-rengas akselitiivistepoteron pohjalle. Asenna sisempi O-rengas holkkiin. Kuva 9 Akselitiiviste Operoi venttiiliä kertaa edestakaisin. Sopiva liikealue on 80 %. Venttiilin avaaminen tai sulkeminen kokonaan ei ole tarpeen. Avaa mutterit ja asenna lautasjouset (150), jos ne eivät ole jo pakoillaan. Kiristä mutterit (18) momenttiin T t tai siten, että lautasjouset puristuvat korkeuteen H 2, ks. taulukko 2. Tarkista, ettei akselitiiviste vuoda venttiilin paineistuksen jälkeen. Jos akselitiiviste vuotaa venttiilin paineistuksen jälkeen, kiristä muttereita lisää. Älä kuitenkaan ylitä taulukon 2 arvoja 50 prosentilla tai purista jousia täysin kasaan.

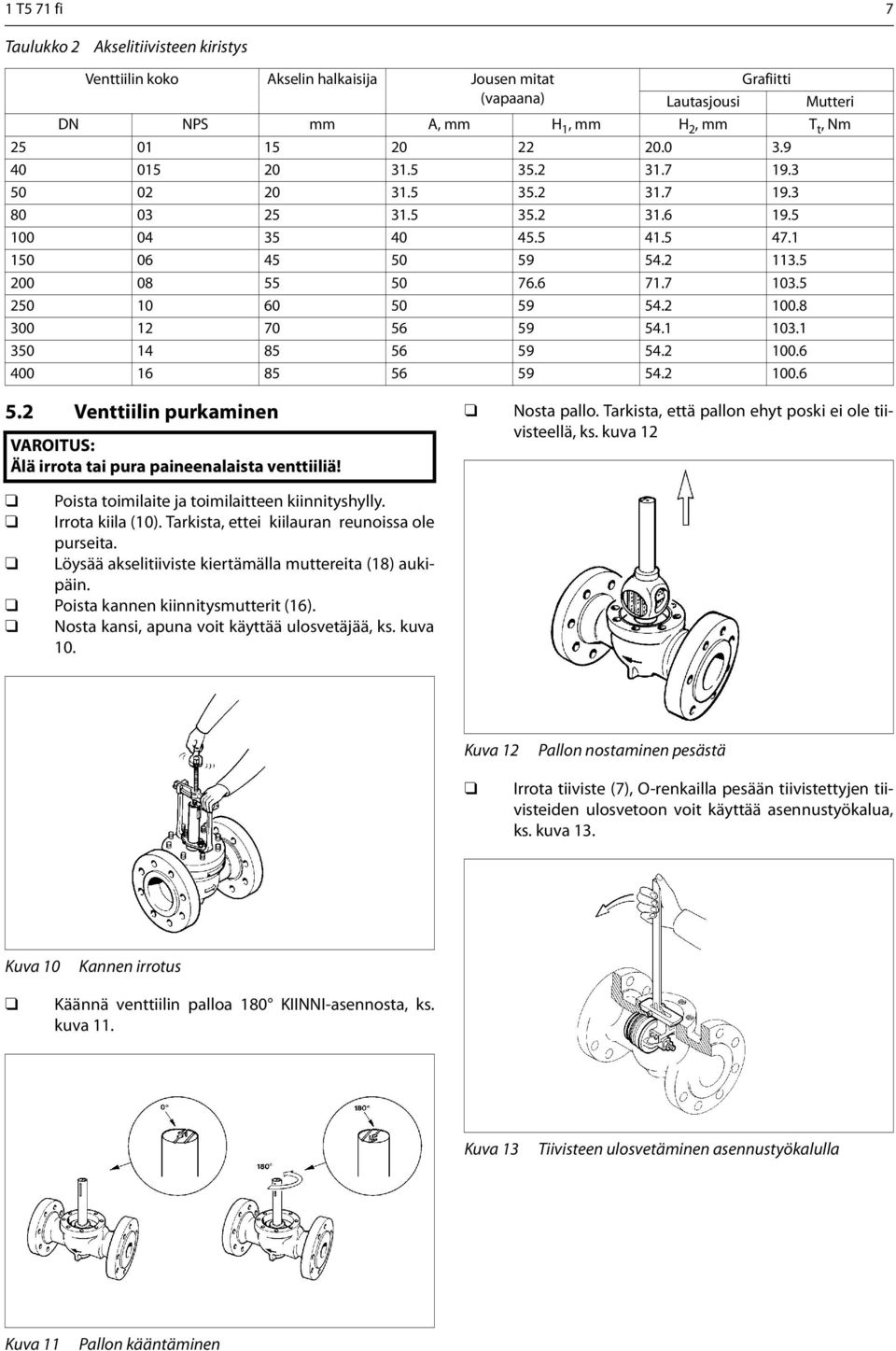

7 1 T5 71 fi 7 Taulukko 2 Akselitiivisteen kiristys Venttiilin koko Akselin halkaisija Jousen mitat (vapaana) Grafiitti Lautasjousi Mutteri DN NPS mm A, mm H 1, mm H 2, mm T t, Nm Venttiilin purkaminen VAROITUS: Älä irrota tai pura paineenalaista venttiiliä! Poista toimilaite ja toimilaitteen kiinnityshylly. Irrota kiila (10). Tarkista, ettei kiilauran reunoissa ole purseita. Löysää akselitiiviste kiertämälla muttereita (18) aukipäin. Poista kannen kiinnitysmutterit (16). Nosta kansi, apuna voit käyttää ulosvetäjää, ks. kuva 10. Nosta pallo. Tarkista, että pallon ehyt poski ei ole tiivisteellä, ks. kuva 12 Kuva 12 Pallon nostaminen pesästä Irrota tiiviste (7), O-renkailla pesään tiivistettyjen tiivisteiden ulosvetoon voit käyttää asennustyökalua, ks. kuva 13. Kuva 10 Kannen irrotus Käännä venttiilin palloa 180 KIINNI-asennosta, ks. kuva 11. Kuva 13 Tiivisteen ulosvetäminen asennustyökalulla Kuva 11 Pallon kääntäminen

8 8 1 T5 71 fi 5.3 Venttiilin kokoonpano Tarkasta ensin huolellisesti kaikki tiivistepinnat. Läppää tiivistepinnat tarvittaessa timanttijauheella ja sen jälkeen vesihiomapaperilla nro Puhdista kaikki osat huolellisesti. Sumuta pallon ja tiivisteen tiivistepinnat ohuesti Molykote 321R-kuivavoiteluaineella. Voiteluaineen kuivuttua pyyhi pinnat pehmeällä kankaalla. Tarkista akselitiivisteen kunto. Mikäli siinä näkyy vaurioita, poista se ja puhdista tiivistetila. Asenna uusi akselitiiviste vasta kannen asentamisen jälkeen Tiivisteen asennus Sama tiivistevalikoima on käytettävissä kaikkiin Top 5-sarjan venttiileihin. Tiivistepoteroiden mitat on standardisoitu samoiksi toimituksista 6/90 lähtien. Työnnä tiiviste pesään käsin, lopullinen asennus tapahtuu käyttäen apuna asennustyökalua (päinvastaisessa järjestyksessä kuin purkaminen, ks. kuva 14) tai muovivasaraa. Kuva 15 A-tiiviste Kuva 14 Tiivisteen asennus A-tiiviste Katso kuva 15. Tarkista tiivistepinnat. Asenna takatiiviste (130) tiivisteelle (7). Asenna rengas (129). Asenna jousi (62) tiivisterunkoon. Asenna tukirengas (35). Sivele ruosteensuoja-ainetta, esim. Cortec VCI-369, hiiliteräspesän tiivistetilaan. Työnnä tiiviste pesään F-tiiviste Katso kuva 16. Tarkista tiivistepinnat. Tarkista palkeen (62) päiden tiivistepinnat. Tarkista palkeen vastinpinta pesässä. Suihkuta palkeen molemmat päät ja niiden vastinpinnat ohuesti Molykote 321R-kuivavoiteluaineella. Asenna palje tiivisteelle (7). Sivele ruosteensuoja-ainetta, esim. Cortec VCI-369 hiiiliteräksisen pesän palkeen vastinpintaan. Työnnä tiiviste pesään. Kuva G-tiiviste Katso kuva 17. Tarkista tiivistepinnat. Voitele O-renkaat (63, 75) silikonirasvalla ennen asennusta. Asenna O-rengas (63). Asenna tukirenkaat (64) uraansa. Leikkaa nauhojen päät vinoksi, jotta nauhan sauma tulee joustavaksi. Asenna tiiviste (130) ja rengas (129). Asenna jousi (62) tiivisteen runkoon (7). Asenna O-rengas (75). F-tiiviste Asenna tukirengas (76) uraansa. Leikkaa nauhan päät vinoksi, jotta nauhan sauma tulee joustavaksi. Ks. kuva 16. Sivele ruosteensuoja-ainetta, esim. Cortec VCI-369 hiiliteräspesän tiivistepoteroon. Työnnä tiiviste pesään R-tiiviste Katso kuvat 18 ja 19. Tarkista tiivistepinnat Voitele O-rengas (63) silikonirasvalla ennen asennusta.

9 1 T5 71 fi 9 G-tiiviste on korvattu A-tiivisteellä G-tiivisteen toimitukset on lopetettu 1990 Kuva 17 G-tiiviste Kuva 19 R-tiiviste (Fire Safe) Asenna O-rengas (63). Asenna tukirengas (64) uraansa. Leikkaa nauhan päät vinoksi, jotta nauhan sauma tulee joustavaksi. Vain Fire Safe-versiossa: Asenna tiiviste(130) ja rengas (129). Ks. kuva 19. Asenna jousi (62) tiivisteen runkoon (7). Asenna jousen tukirengas (131). Työnnä tiiviste pesään. Kuva 20 E1-seat Kuva 18 R-tiiviste. Toimitetaan 4/95 lähtien vain varaosana E1-tiiviste Katso kuva 20. Tarkista tiivistepinnat Asenna takatiiviste (130) tiivisteelle (7). Asenna rengas (129). Asenna jousi (62) tiivisterunkoon. Asenna rengas (133). Asenna tiiviste (135). Asenna tukirengas (35). Sivele ruosteensuoja-ainetta, esim. Cortec VCI-369, hiiliteräspesän tiivistetilaan Laakereiden asennus Tarkasta laakerit ja laakeripinnat. Hio tarvittaessa laakeripinnat hiomakankaalla ja vaihda kuluneet laakerit. Suihkuta laakeripinnat kevyesti Molykote 321R-kuivavoiteluaineella Normaalit laakerit Laakereina käytetään haponkestävällä teräsverkolla vahvistettua PTFE:tä. Mikäli laakerit ovat kuluneet niin, että verkko on kulutuspinnalta näkyvissä, vaihda uudet laakerit (60, 61, 89, 94), ks. kuva Kuumankestävät laakerit Pallon asema akselin suunnassa määräytyy laakereiden (4, 60) avulla. Putkistopaine aiheuttaa pallon akselin poikkipinta-alaa kohti painevoiman, joka poistaa välykset kanteen tukeutuvia laakereita (4, 60) vasten. Laakereina (4, 5) käytetään tarkkamittaisia kobolttiseosholkkeja. Laakerin vastapintana on erikoisteräksinen holkki (60, 61), joka on asennettu puristussovitteella pallon laakerikohtiin, ks. kuva 22.

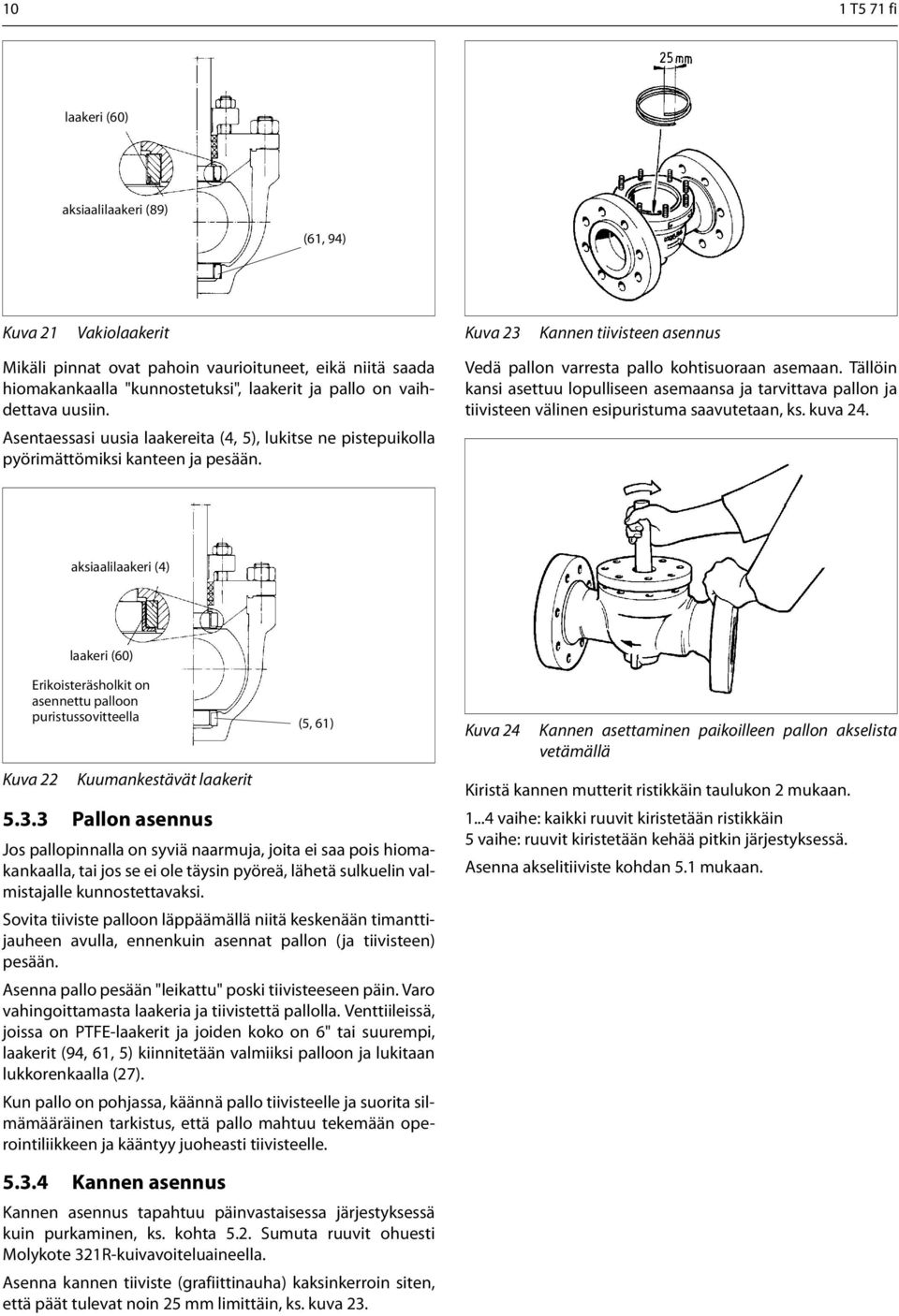

10 10 1 T5 71 fi laakeri (60) aksiaalilaakeri (89) (61, 94) Kuva 21 Vakiolaakerit Kuva 23 Kannen tiivisteen asennus Mikäli pinnat ovat pahoin vaurioituneet, eikä niitä saada hiomakankaalla "kunnostetuksi", laakerit ja pallo on vaihdettava uusiin. Asentaessasi uusia laakereita (4, 5), lukitse ne pistepuikolla pyörimättömiksi kanteen ja pesään. Vedä pallon varresta pallo kohtisuoraan asemaan. Tällöin kansi asettuu lopulliseen asemaansa ja tarvittava pallon ja tiivisteen välinen esipuristuma saavutetaan, ks. kuva 24. aksiaalilaakeri (4) laakeri (60) Erikoisteräsholkit on asennettu palloon puristussovitteella Kuva 22 Kuumankestävät laakerit Pallon asennus (5, 61) Jos pallopinnalla on syviä naarmuja, joita ei saa pois hiomakankaalla, tai jos se ei ole täysin pyöreä, lähetä sulkuelin valmistajalle kunnostettavaksi. Sovita tiiviste palloon läppäämällä niitä keskenään timanttijauheen avulla, ennenkuin asennat pallon (ja tiivisteen) pesään. Asenna pallo pesään "leikattu" poski tiivisteeseen päin. Varo vahingoittamasta laakeria ja tiivistettä pallolla. Venttiileissä, joissa on PTFE-laakerit ja joiden koko on 6" tai suurempi, laakerit (94, 61, 5) kiinnitetään valmiiksi palloon ja lukitaan lukkorenkaalla (27). Kun pallo on pohjassa, käännä pallo tiivisteelle ja suorita silmämääräinen tarkistus, että pallo mahtuu tekemään operointiliikkeen ja kääntyy juoheasti tiivisteelle. Kuva 24 Kannen asettaminen paikoilleen pallon akselista vetämällä Kiristä kannen mutterit ristikkäin taulukon 2 mukaan vaihe: kaikki ruuvit kiristetään ristikkäin 5 vaihe: ruuvit kiristetään kehää pitkin järjestyksessä. Asenna akselitiiviste kohdan 5.1 mukaan Kannen asennus Kannen asennus tapahtuu päinvastaisessa järjestyksessä kuin purkaminen, ks. kohta 5.2. Sumuta ruuvit ohuesti Molykote 321R-kuivavoiteluaineella. Asenna kannen tiiviste (grafiittinauha) kaksinkerroin siten, että päät tulevat noin 25 mm limittäin, ks. kuva 23.

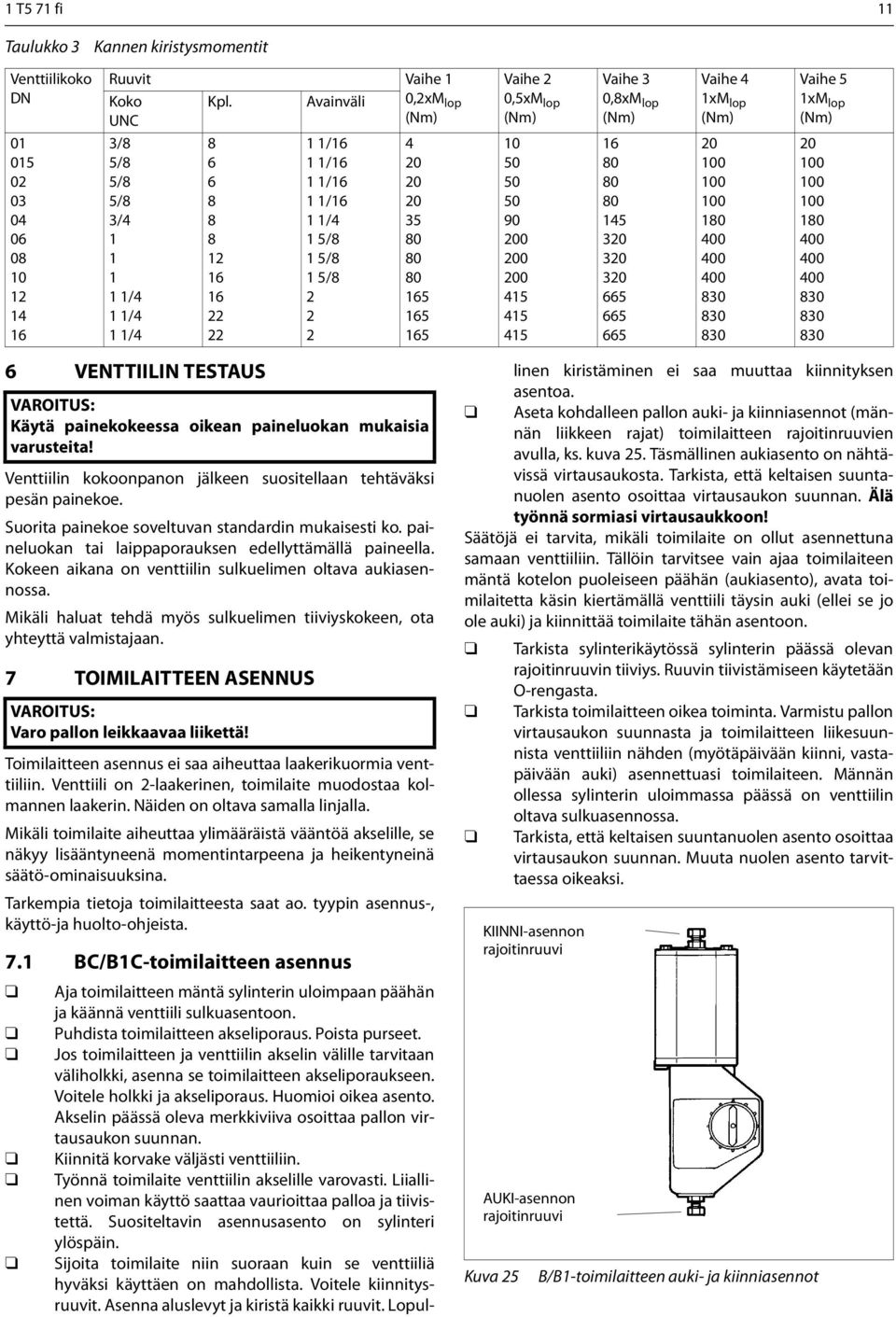

11 1 T5 71 fi 11 Taulukko 3 Kannen kiristysmomentit Venttiilikoko DN Ruuvit Vaihe 1 Koko Kpl. Avainväli 0,2xM lop UNC (Nm) 3/8 5/8 5/8 5/8 3/ /4 1 1/4 1 1/ /16 1 1/16 1 1/16 1 1/16 1 1/4 1 5/8 1 5/8 1 5/ Vaihe 2 0,5xM lop (Nm) Vaihe 3 0,8xM lop (Nm) Vaihe 4 1xM lop (Nm) Vaihe 5 1xM lop (Nm) VENTTIILIN TESTAUS VAROITUS: Käytä painekokeessa oikean paineluokan mukaisia varusteita! Venttiilin kokoonpanon jälkeen suositellaan tehtäväksi pesän painekoe. Suorita painekoe soveltuvan standardin mukaisesti ko. paineluokan tai laippaporauksen edellyttämällä paineella. Kokeen aikana on venttiilin sulkuelimen oltava aukiasennossa. Mikäli haluat tehdä myös sulkuelimen tiiviyskokeen, ota yhteyttä valmistajaan. 7 TOIMILAITTEEN ASENNUS VAROITUS: Varo pallon leikkaavaa liikettä! Toimilaitteen asennus ei saa aiheuttaa laakerikuormia venttiiliin. Venttiili on 2-laakerinen, toimilaite muodostaa kolmannen laakerin. Näiden on oltava samalla linjalla. Mikäli toimilaite aiheuttaa ylimääräistä vääntöä akselille, se näkyy lisääntyneenä momentintarpeena ja heikentyneinä säätö-ominaisuuksina. Tarkempia tietoja toimilaitteesta saat ao. tyypin asennus-, käyttö-ja huolto-ohjeista. 7.1 BC/B1C-toimilaitteen asennus Aja toimilaitteen mäntä sylinterin uloimpaan päähän ja käännä venttiili sulkuasentoon. Puhdista toimilaitteen akseliporaus. Poista purseet. Jos toimilaitteen ja venttiilin akselin välille tarvitaan väliholkki, asenna se toimilaitteen akseliporaukseen. Voitele holkki ja akseliporaus. Huomioi oikea asento. Akselin päässä oleva merkkiviiva osoittaa pallon virtausaukon suunnan. Kiinnitä korvake väljästi venttiiliin. Työnnä toimilaite venttiilin akselille varovasti. Liiallinen voiman käyttö saattaa vaurioittaa palloa ja tiivistettä. Suositeltavin asennusasento on sylinteri ylöspäin. Sijoita toimilaite niin suoraan kuin se venttiiliä hyväksi käyttäen on mahdollista. Voitele kiinnitysruuvit. Asenna aluslevyt ja kiristä kaikki ruuvit. Lopullinen kiristäminen ei saa muuttaa kiinnityksen asentoa. Aseta kohdalleen pallon auki- ja kiinniasennot (männän liikkeen rajat) toimilaitteen rajoitinruuvien avulla, ks. kuva 25. Täsmällinen aukiasento on nähtävissä virtausaukosta. Tarkista, että keltaisen suuntanuolen asento osoittaa virtausaukon suunnan. Älä työnnä sormiasi virtausaukkoon! Säätöjä ei tarvita, mikäli toimilaite on ollut asennettuna samaan venttiiliin. Tällöin tarvitsee vain ajaa toimilaiteen mäntä kotelon puoleiseen päähän (aukiasento), avata toimilaitetta käsin kiertämällä venttiili täysin auki (ellei se jo ole auki) ja kiinnittää toimilaite tähän asentoon. Kuva 25 Tarkista sylinterikäytössä sylinterin päässä olevan rajoitinruuvin tiiviys. Ruuvin tiivistämiseen käytetään O-rengasta. Tarkista toimilaitteen oikea toiminta. Varmistu pallon virtausaukon suunnasta ja toimilaitteen liikesuunnista venttiiliin nähden (myötäpäivään kiinni, vastapäivään auki) asennettuasi toimilaiteen. Männän ollessa sylinterin uloimmassa päässä on venttiilin oltava sulkuasennossa. Tarkista, että keltaisen suuntanuolen asento osoittaa virtausaukon suunnan. Muuta nuolen asento tarvittaessa oikeaksi. KIINNI-asennon rajoitinruuvi AUKI-asennon rajoitinruuvi B/B1-toimilaitteen auki- ja kiinniasennot

12 12 1 T5 71 fi 7.2 BJ/B1J-toimilaitteen asennus Jousipalautteisia toimilaitteita käytetään silloin, kun venttiilin halutaan syöttöilman loppuessa joko sulkeutuvan tai avautuvan. BJ/B1J-tyyppiä käytetään toimintoon "jousi sulkee", jousi on sylinterissä männänvarren puolella eli se työntää mäntää sylinterin ulompaa päätyä kohti. BJ/B1JAtyyppiä käytetään "jousi avaa"-toimintoon, jousi on männän ja sylinterin päädyn välissä eri puolella mäntää kuin männänvarsi. Asenna jousitoimilaite kuten BC/B1C-tyypin toimilaitekin, kuitenkin ottaen huomioon seuraavat täsmennykset BJ/B1J-tyypin asennnus Asenna toimilaite siten, että mäntä on sylinterin uloimmassa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava sulkuasennossa BJA/B1JA-tyypin asennnus Asenna toimilaite siten, että mäntä on sylinterin kotelon puoleisessa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava aukiasennossa. Jatka asentamista BC/B1C-toimilaitteiden kohdalla esitetyllä tavalla. 8 VARAOSIEN TILAAMINEN Varaosatilauksessa on ilmoitettava seuraavat tiedot: Tyyppimerkintä, valmistusnumero, sarjanumero (leimattu pesään) Osaluettelon numero, osan numero, nimitys ja lukumäärä Nämä tiedot löytyvät konekilvestä tai dokumenteista.

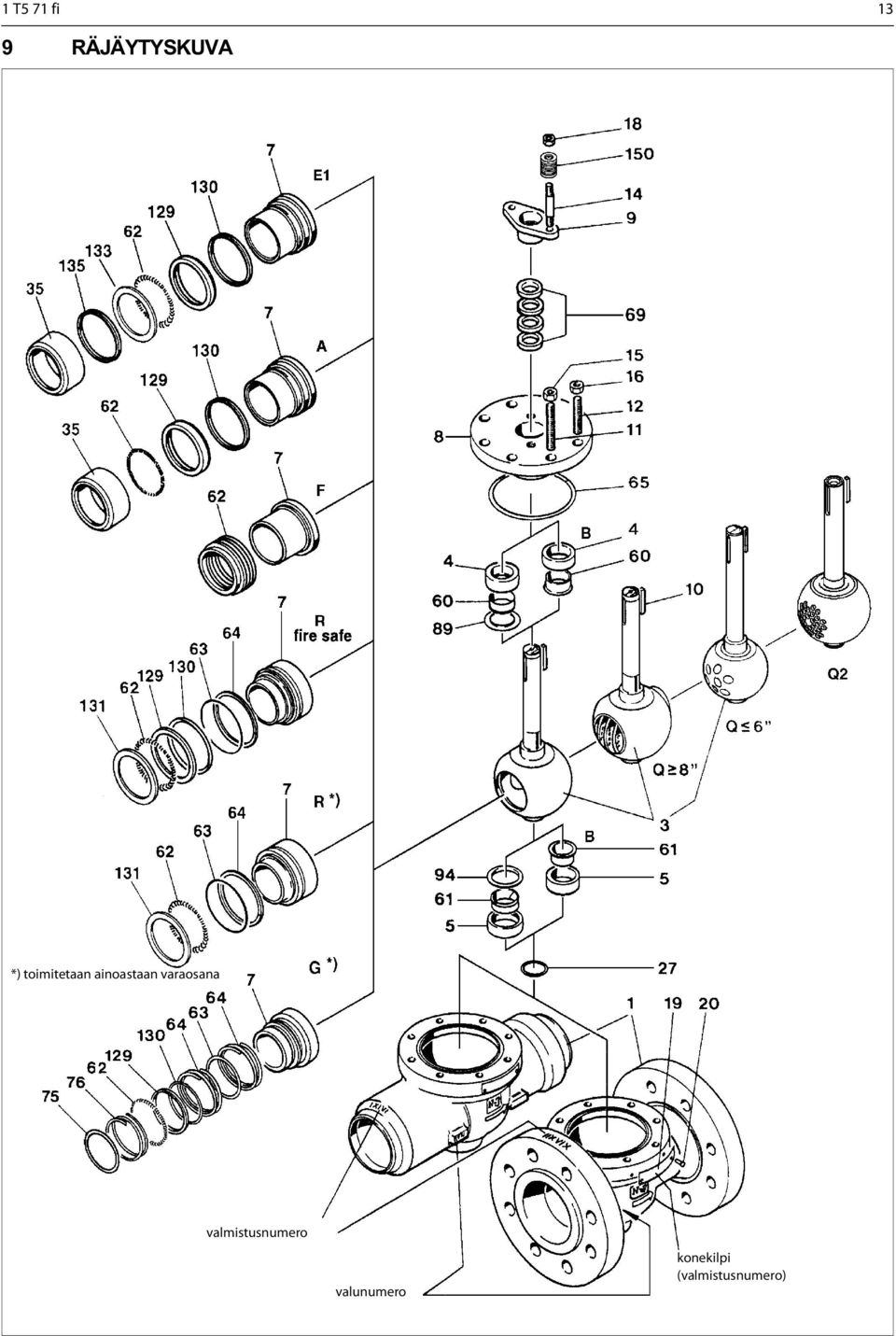

13 1 T5 71 fi 13 9 RÄJÄYTYSKUVA *) toimitetaan ainoastaan varaosana valmistusnumero valunumero konekilpi (valmistusnumero)

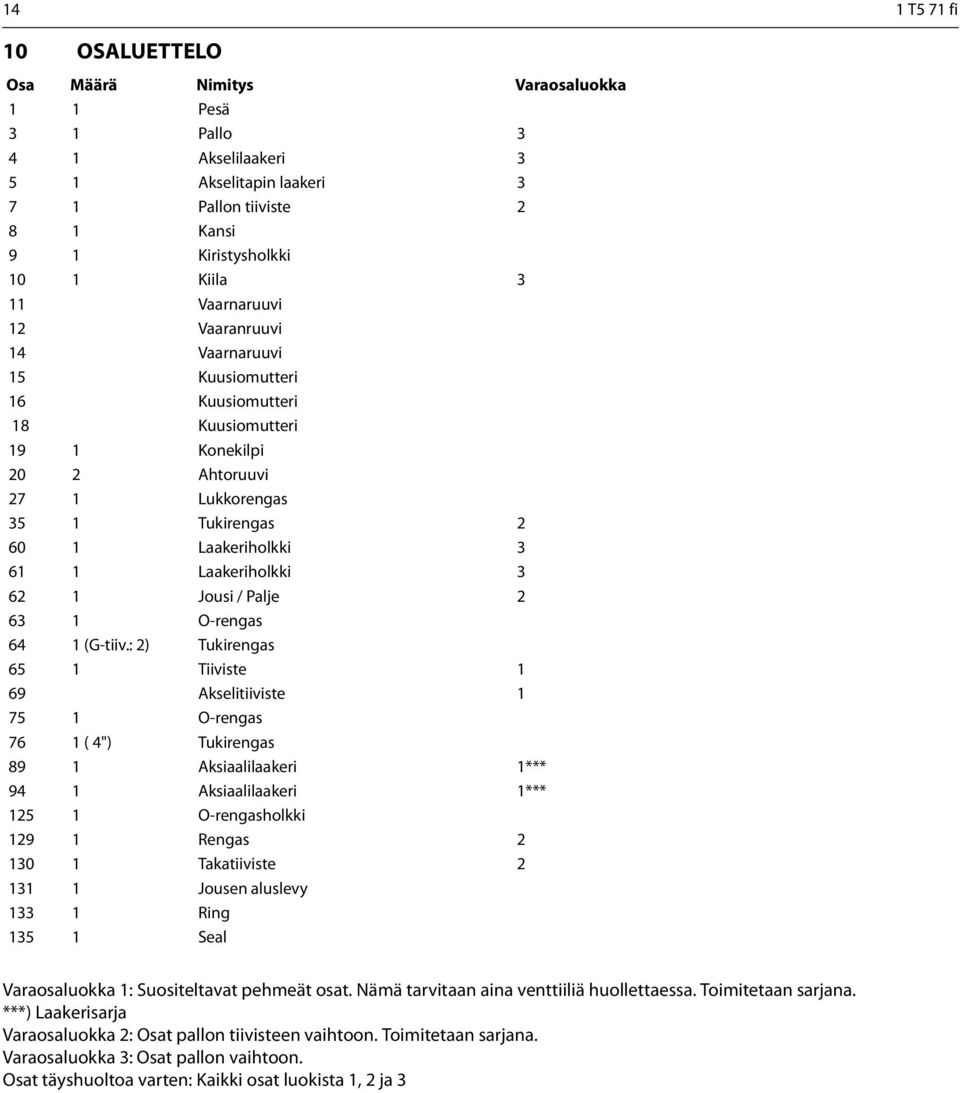

14 14 1 T5 71 fi 10 OSALUETTELO Osa Määrä Nimitys Varaosaluokka 1 1 Pesä 3 1 Pallo Akselilaakeri Akselitapin laakeri Pallon tiiviste Kansi 9 1 Kiristysholkki 10 1 Kiila 3 11 Vaarnaruuvi 12 Vaaranruuvi 14 Vaarnaruuvi 15 Kuusiomutteri 16 Kuusiomutteri 18 Kuusiomutteri 19 1 Konekilpi 20 2 Ahtoruuvi 27 1 Lukkorengas 35 1 Tukirengas Laakeriholkki Laakeriholkki Jousi / Palje O-rengas 64 1 (G-tiiv.: 2) Tukirengas 65 1 Tiiviste 1 69 Akselitiiviste O-rengas 76 1 ( 4") Tukirengas 89 1 Aksiaalilaakeri 1*** 94 1 Aksiaalilaakeri 1*** O-rengasholkki Rengas Takatiiviste Jousen aluslevy Ring Seal Varaosaluokka 1: Suositeltavat pehmeät osat. Nämä tarvitaan aina venttiiliä huollettaessa. Toimitetaan sarjana. ***) Laakerisarja Varaosaluokka 2: Osat pallon tiivisteen vaihtoon. Toimitetaan sarjana. Varaosaluokka 3: Osat pallon vaihtoon. Osat täyshuoltoa varten: Kaikki osat luokista 1, 2 ja 3

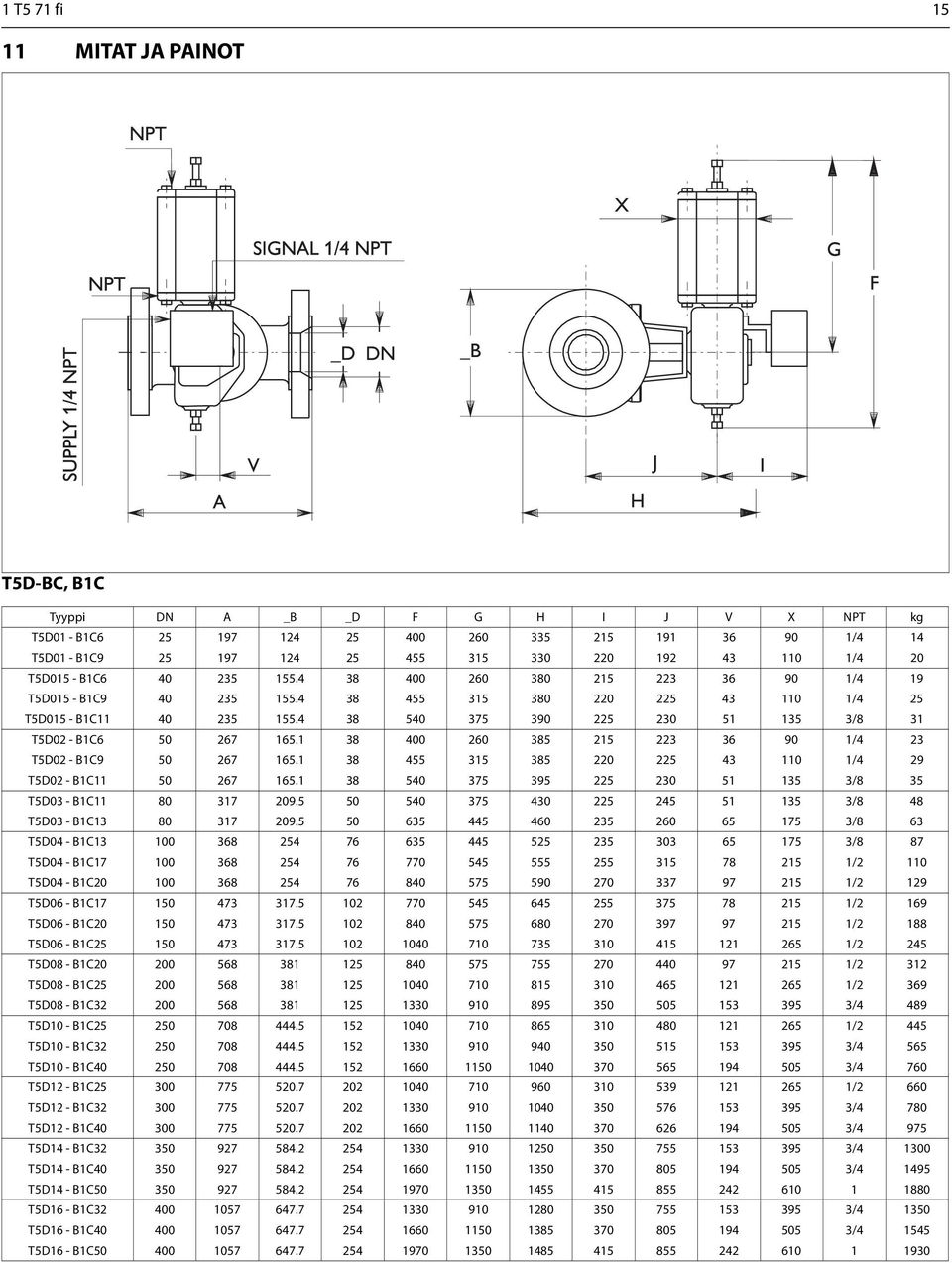

15 1 T5 71 fi MITAT JA PAINOT T5D-BC, B1C Tyyppi DN A _B _D F G H I J V X NPT kg T5D01 - B1C /4 14 T5D01 - B1C /4 20 T5D015 - B1C /4 19 T5D015 - B1C /4 25 T5D015 - B1C /8 31 T5D02 - B1C /4 23 T5D02 - B1C /4 29 T5D02 - B1C /8 35 T5D03 - B1C /8 48 T5D03 - B1C /8 63 T5D04 - B1C /8 87 T5D04 - B1C /2 110 T5D04 - B1C /2 129 T5D06 - B1C /2 169 T5D06 - B1C /2 188 T5D06 - B1C /2 245 T5D08 - B1C /2 312 T5D08 - B1C /2 369 T5D08 - B1C /4 489 T5D10 - B1C /2 445 T5D10 - B1C /4 565 T5D10 - B1C /4 760 T5D12 - B1C /2 660 T5D12 - B1C /4 780 T5D12 - B1C /4 975 T5D14 - B1C / T5D14 - B1C / T5D14 - B1C T5D16 - B1C / T5D16 - B1C / T5D16 - B1C

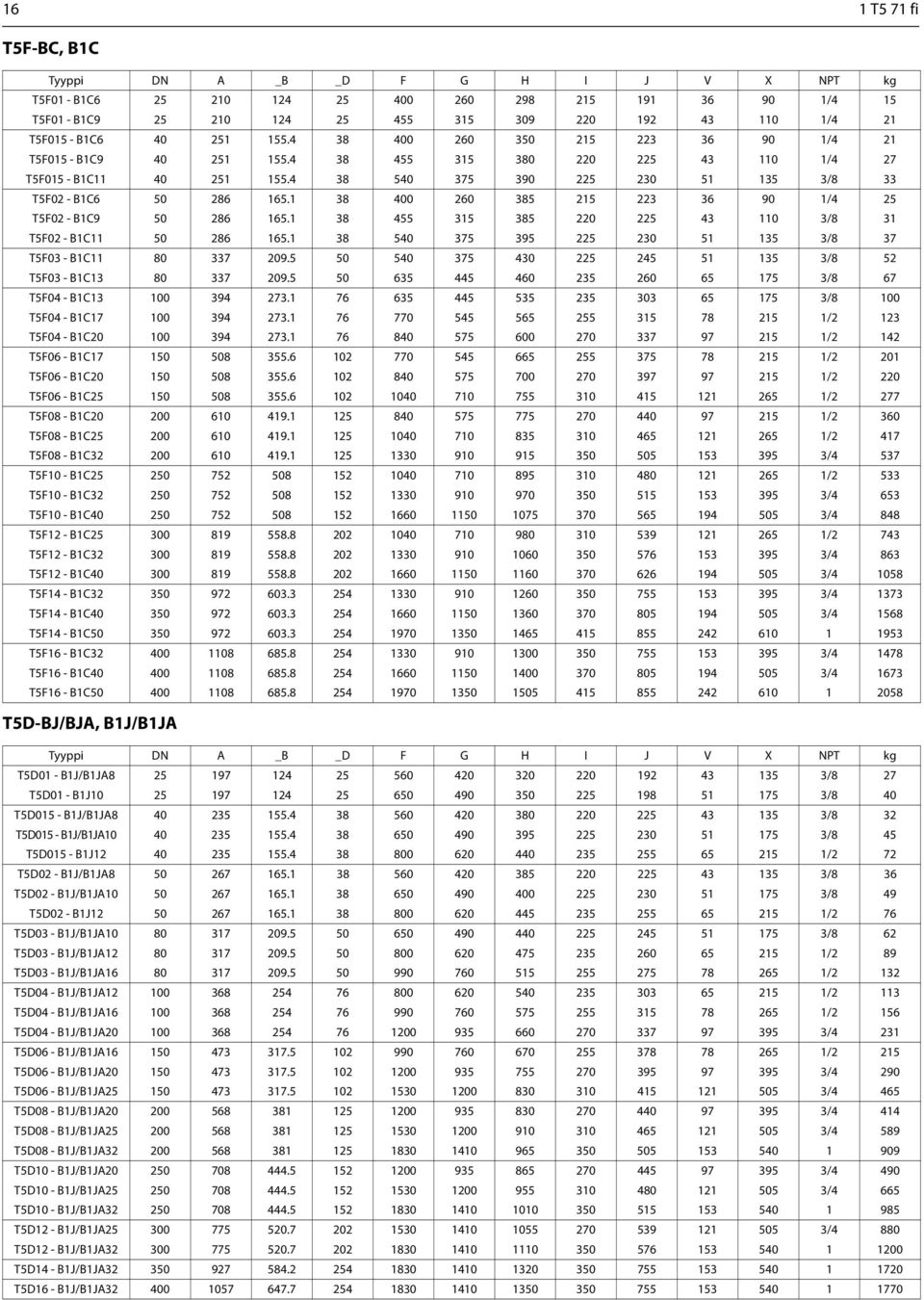

16 16 1 T5 71 fi T5F-BC, B1C Tyyppi DN A _B _D F G H I J V X NPT kg T5F01 - B1C /4 15 T5F01 - B1C /4 21 T5F015 - B1C /4 21 T5F015 - B1C /4 27 T5F015 - B1C /8 33 T5F02 - B1C /4 25 T5F02 - B1C /8 31 T5F02 - B1C /8 37 T5F03 - B1C /8 52 T5F03 - B1C /8 67 T5F04 - B1C /8 100 T5F04 - B1C /2 123 T5F04 - B1C /2 142 T5F06 - B1C /2 201 T5F06 - B1C /2 220 T5F06 - B1C /2 277 T5F08 - B1C /2 360 T5F08 - B1C /2 417 T5F08 - B1C /4 537 T5F10 - B1C /2 533 T5F10 - B1C /4 653 T5F10 - B1C /4 848 T5F12 - B1C /2 743 T5F12 - B1C /4 863 T5F12 - B1C / T5F14 - B1C / T5F14 - B1C / T5F14 - B1C T5F16 - B1C / T5F16 - B1C / T5F16 - B1C T5D-BJ/BJA, B1J/B1JA Tyyppi DN A _B _D F G H I J V X NPT kg T5D01 - B1J/B1JA /8 27 T5D01 - B1J /8 40 T5D015 - B1J/B1JA /8 32 T5D015 - B1J/B1JA /8 45 T5D015 - B1J /2 72 T5D02 - B1J/B1JA /8 36 T5D02 - B1J/B1JA /8 49 T5D02 - B1J /2 76 T5D03 - B1J/B1JA /8 62 T5D03 - B1J/B1JA /2 89 T5D03 - B1J/B1JA /2 132 T5D04 - B1J/B1JA /2 113 T5D04 - B1J/B1JA /2 156 T5D04 - B1J/B1JA /4 231 T5D06 - B1J/B1JA /2 215 T5D06 - B1J/B1JA /4 290 T5D06 - B1J/B1JA /4 465 T5D08 - B1J/B1JA /4 414 T5D08 - B1J/B1JA /4 589 T5D08 - B1J/B1JA T5D10 - B1J/B1JA /4 490 T5D10 - B1J/B1JA /4 665 T5D10 - B1J/B1JA T5D12 - B1J/B1JA /4 880 T5D12 - B1J/B1JA T5D14 - B1J/B1JA T5D16 - B1J/B1JA

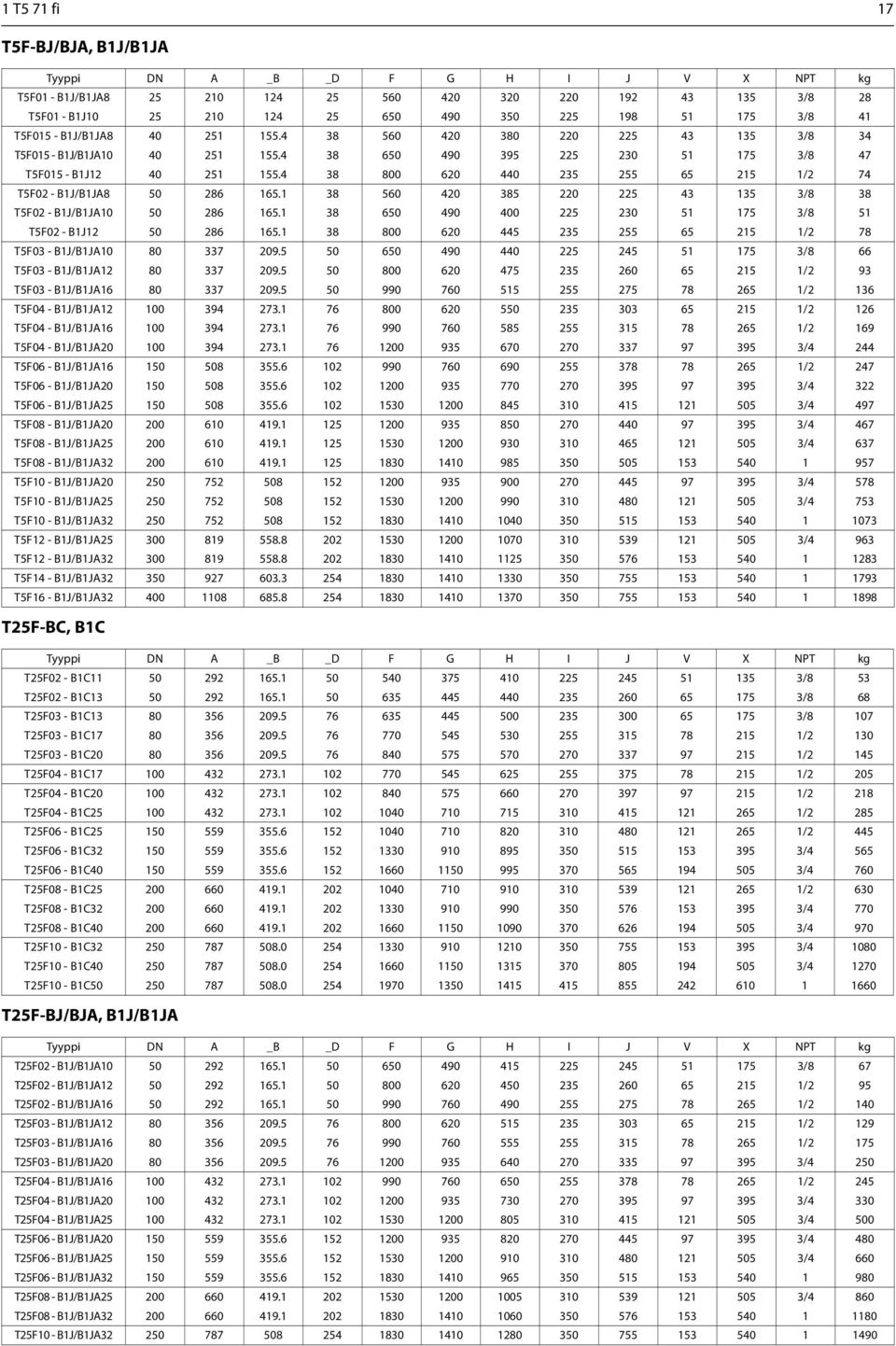

17 1 T5 71 fi 17 T5F-BJ/BJA, B1J/B1JA Tyyppi DN A _B _D F G H I J V X NPT kg T5F01 - B1J/B1JA /8 28 T5F01 - B1J /8 41 T5F015 - B1J/B1JA /8 34 T5F015 - B1J/B1JA /8 47 T5F015 - B1J /2 74 T5F02 - B1J/B1JA /8 38 T5F02 - B1J/B1JA /8 51 T5F02 - B1J /2 78 T5F03 - B1J/B1JA /8 66 T5F03 - B1J/B1JA /2 93 T5F03 - B1J/B1JA /2 136 T5F04 - B1J/B1JA /2 126 T5F04 - B1J/B1JA /2 169 T5F04 - B1J/B1JA /4 244 T5F06 - B1J/B1JA /2 247 T5F06 - B1J/B1JA /4 322 T5F06 - B1J/B1JA /4 497 T5F08 - B1J/B1JA /4 467 T5F08 - B1J/B1JA /4 637 T5F08 - B1J/B1JA T5F10 - B1J/B1JA /4 578 T5F10 - B1J/B1JA /4 753 T5F10 - B1J/B1JA T5F12 - B1J/B1JA /4 963 T5F12 - B1J/B1JA T5F14 - B1J/B1JA T5F16 - B1J/B1JA T25F-BC, B1C Tyyppi DN A _B _D F G H I J V X NPT kg T25F02 - B1C /8 53 T25F02 - B1C /8 68 T25F03 - B1C /8 107 T25F03 - B1C /2 130 T25F03 - B1C /2 145 T25F04 - B1C /2 205 T25F04 - B1C /2 218 T25F04 - B1C /2 285 T25F06 - B1C /2 445 T25F06 - B1C /4 565 T25F06 - B1C /4 760 T25F08 - B1C /2 630 T25F08 - B1C /4 770 T25F08 - B1C /4 970 T25F10 - B1C / T25F10 - B1C / T25F10 - B1C T25F-BJ/BJA, B1J/B1JA Tyyppi DN A _B _D F G H I J V X NPT kg T25F02 - B1J/B1JA /8 67 T25F02 - B1J/B1JA /2 95 T25F02 - B1J/B1JA /2 140 T25F03 - B1J/B1JA /2 129 T25F03 - B1J/B1JA /2 175 T25F03 - B1J/B1JA /4 250 T25F04 - B1J/B1JA /2 245 T25F04 - B1J/B1JA /4 330 T25F04 - B1J/B1JA /4 500 T25F06 - B1J/B1JA /4 480 T25F06 - B1J/B1JA /4 660 T25F06 - B1J/B1JA T25F08 - B1J/B1JA /4 860 T25F08 - B1J/B1JA T25F10 - B1J/B1JA

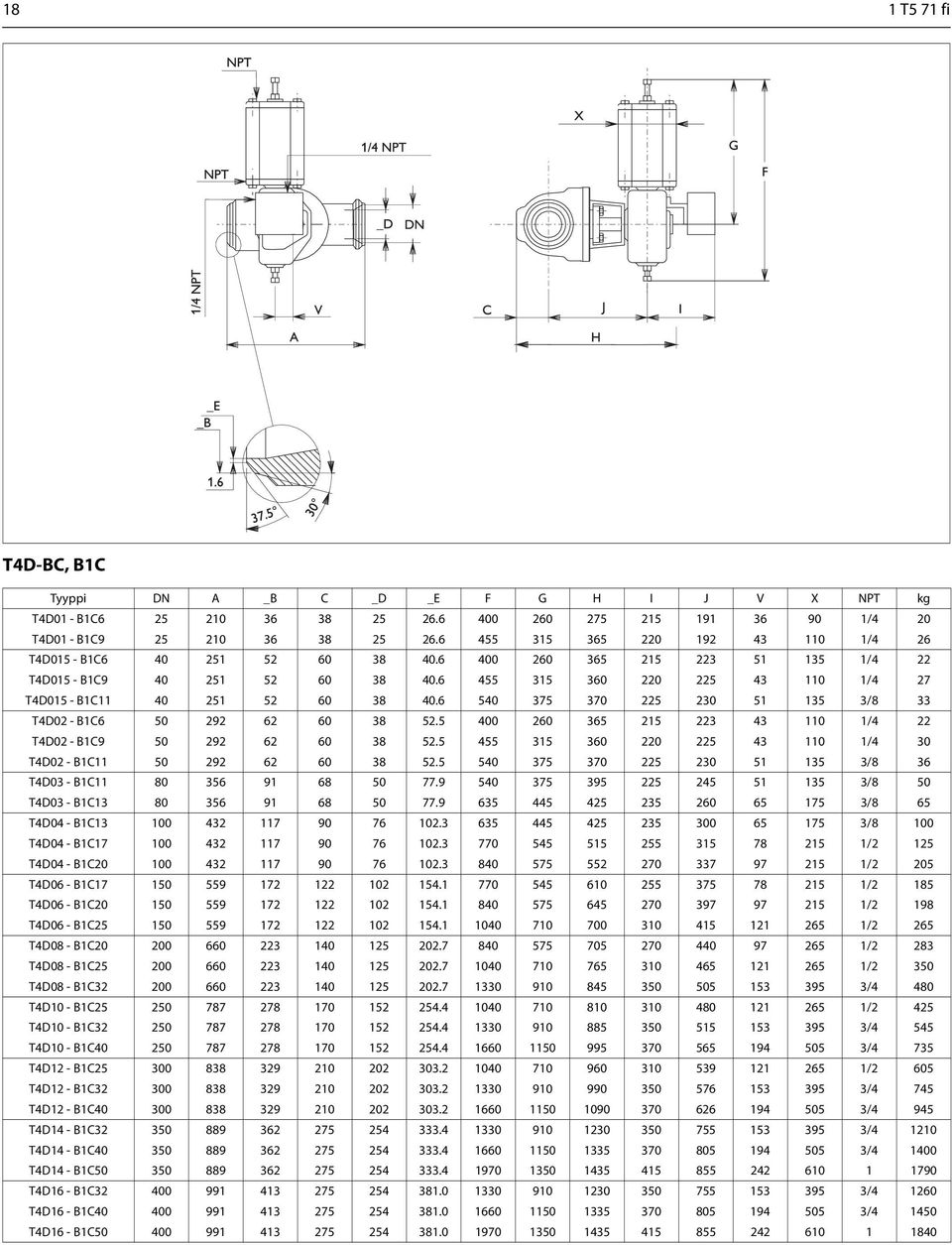

18 18 1 T5 71 fi T4D-BC, B1C Tyyppi DN A _B C _D _E F G H I J V X NPT kg T4D01 - B1C /4 20 T4D01 - B1C /4 26 T4D015 - B1C /4 22 T4D015 - B1C /4 27 T4D015 - B1C /8 33 T4D02 - B1C /4 22 T4D02 - B1C /4 30 T4D02 - B1C /8 36 T4D03 - B1C /8 50 T4D03 - B1C /8 65 T4D04 - B1C /8 100 T4D04 - B1C /2 125 T4D04 - B1C /2 205 T4D06 - B1C /2 185 T4D06 - B1C /2 198 T4D06 - B1C /2 265 T4D08 - B1C /2 283 T4D08 - B1C /2 350 T4D08 - B1C /4 480 T4D10 - B1C /2 425 T4D10 - B1C /4 545 T4D10 - B1C /4 735 T4D12 - B1C /2 605 T4D12 - B1C /4 745 T4D12 - B1C /4 945 T4D14 - B1C / T4D14 - B1C / T4D14 - B1C T4D16 - B1C / T4D16 - B1C / T4D16 - B1C

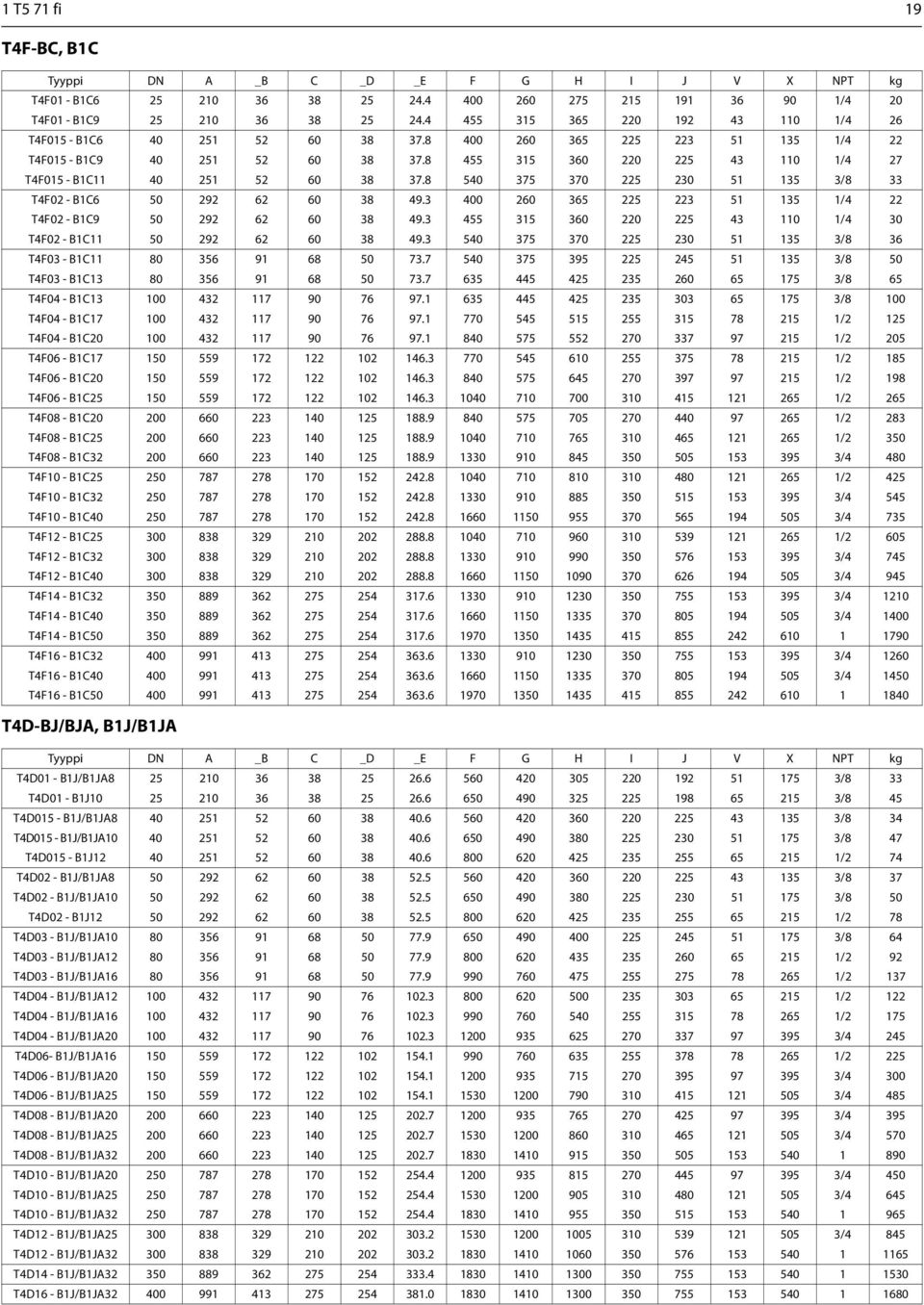

19 1 T5 71 fi 19 T4F-BC, B1C Tyyppi DN A _B C _D _E F G H I J V X NPT kg T4F01 - B1C /4 20 T4F01 - B1C /4 26 T4F015 - B1C /4 22 T4F015 - B1C /4 27 T4F015 - B1C /8 33 T4F02 - B1C /4 22 T4F02 - B1C /4 30 T4F02 - B1C /8 36 T4F03 - B1C /8 50 T4F03 - B1C /8 65 T4F04 - B1C /8 100 T4F04 - B1C /2 125 T4F04 - B1C /2 205 T4F06 - B1C /2 185 T4F06 - B1C /2 198 T4F06 - B1C /2 265 T4F08 - B1C /2 283 T4F08 - B1C /2 350 T4F08 - B1C /4 480 T4F10 - B1C /2 425 T4F10 - B1C /4 545 T4F10 - B1C /4 735 T4F12 - B1C /2 605 T4F12 - B1C /4 745 T4F12 - B1C /4 945 T4F14 - B1C / T4F14 - B1C / T4F14 - B1C T4F16 - B1C / T4F16 - B1C / T4F16 - B1C T4D-BJ/BJA, B1J/B1JA Tyyppi DN A _B C _D _E F G H I J V X NPT kg T4D01 - B1J/B1JA /8 33 T4D01 - B1J /8 45 T4D015 - B1J/B1JA /8 34 T4D015 - B1J/B1JA /8 47 T4D015 - B1J /2 74 T4D02 - B1J/B1JA /8 37 T4D02 - B1J/B1JA /8 50 T4D02 - B1J /2 78 T4D03 - B1J/B1JA /8 64 T4D03 - B1J/B1JA /2 92 T4D03 - B1J/B1JA /2 137 T4D04 - B1J/B1JA /2 122 T4D04 - B1J/B1JA /2 175 T4D04 - B1J/B1JA /4 245 T4D06- B1J/B1JA /2 225 T4D06 - B1J/B1JA /4 300 T4D06 - B1J/B1JA /4 485 T4D08 - B1J/B1JA /4 395 T4D08 - B1J/B1JA /4 570 T4D08 - B1J/B1JA T4D10 - B1J/B1JA /4 450 T4D10 - B1J/B1JA /4 645 T4D10 - B1J/B1JA T4D12 - B1J/B1JA /4 845 T4D12 - B1J/B1JA T4D14 - B1J/B1JA T4D16 - B1J/B1JA

20 20 1 T5 71 fi T4F-BJ/BJA, B1J/B1JA Tyyppi DN A _B C _D _E F G H I J V X NPT kg T4F01 - B1J/B1JA /8 33 T4F01 - B1J /8 45 T4F015 - B1J/B1JA /8 34 T4F015 - B1J/B1JA /8 47 T4F015 - B1J /2 74 T4F02 - B1J/B1JA /8 37 T4F02 - B1J/B1JA /8 50 T4F02 - B1J /2 78 T4F03 - B1J/B1JA /8 64 T4F03 - B1J/B1JA /2 92 T4F03 - B1J/B1JA /2 137 T4F04 - B1J/B1JA /2 122 T4F04 - B1J/B1JA /2 175 T4F04 - B1J/B1JA /4 245 T4F06 - B1J/B1JA /2 225 T4F06 - B1J/B1JA /4 300 T4F06 - B1J/B1JA /4 485 T4F08 - B1J/B1JA /4 395 T4F08 - B1J/B1JA /4 570 T4F08 - B1J/B1JA T4F10 - B1J/B1JA /4 450 T4F10 - B1J/B1JA /4 645 T4F10 - B1J/B1JA T4F12 - B1J/B1JA /4 845 T4F12 - B1J/B1JA T4F14 - B1J/B1JA T4F16 - B1J/B1JA T35F-BC, B1C Tyyppi DN A _B C _D _E F G H I J V X NPT kg T35F02 - B1C /8 49 T35F02 - B1C /8 63 T35F03 - B1C /8 97 T35F03 - B1C /2 120 T35F03 - B1C /2 135 T35F04 - B1C /2 185 T35F04 - B1C /2 203 T35F04 - B1C /2 265 T35F06 - B1C /2 415 T35F06 - B1C /4 535 T35F06 - B1C /4 730 T35F08 - B1C /2 595 T35F08 - B1C /4 725 T35F08 - B1C /4 920 T35F10 - B1C / T35F10 - B1C / T35F10 - B1C T35F-BJ/BJA, B1J/B1JA Tyyppi DN A _B C _D _E F G H I J V X NPT kg T35F02 - B1J/B1JA /8 63 T35F02 - B1J/B1JA /2 92 T35F02 - B1J/B1JA /2 135 T35F03 - B1J/B1JA /2 119 T35F03 - B1J/B1JA /2 165 T35F03 - B1J/B1JA /4 240 T35F04 - B1J/B1JA /2 230 T35F04 - B1J/B1JA /4 315 T35F04 - B1J/B1JA /4 485 T35F06 - B1J/B1JA /4 445 T35F06 - B1J/B1JA /4 635 T35F06- B1J/B1JA T35F08 - B1J/B1JA /4 825 T35F08 - B1J/B1JA T35F10 - B1J/B1JA

21 1 T5 71 fi TYYPPIMERKINTÄ TOP ENTRY -KIERTOSÄÄTÖVENTTIILI, Sarja Top T5 F B 04 A A F 03 / - 1. PALLOVAIHTOEHDOT Q Standardivaimennin QA Vaimennin pallossa ja vaimenninlevy QX Monikanavainen pallo QXA Monikanavainen pallo ja vaimenninlevy QXR Pienen kapasiteetin monikanavainen pallo QRA Pienen kapasiteetin monikanavainen pallo ja vaimenninlevy Q2G- Q2-pallo kaasusovelluksiin V V-kolo (vain venttiileissä T5/T4 1", 1 1/2", 2"/DN 25, 40, 50) 2. TUOTERYHMÄ T5 Supistettuaukkoinen, laipallinen T4 Supistettuaukkoinen, hitsauspäätteellinen T25 Suora-aukkoinen, laipallinen T35 Suora-aukkoinen, hitsauspäätteellinen 5. KOKO 01, 015, 02, 03, 04, 06, 08, 10, 12, 14, PESÄ RUUVIT A CF8M B8M D WCB L7M 7. PALLO A CF8M + kovakromi metallitiivisteiden kanssa D CF8M + NiBo 8. TIIVISTE A, F, E1 Metallitiiviste R Pehmeä tiiviste 3. PAINELUOKKA ASME Class 150, C Class 150 (T5C) rakennepituus Class 300 mukaan D ASME Class 300 F ASME Class 600 PN 25, DIN 2544, koko 08" ja suuremmat L (koot 01" - 06", käytä PN40) M PN 40, DIN 2545, koko 01" ja suuremmat PN 63, DIN 2546, koko 02" ja suuremmat N (koot 01" ja 1H", käytä PN100) P PN 100, DIN 2547, koko 01" ja suuremmat U JIS 30K W JIS 40K Z JIS 63K 4. RAKENNE E Yleisrakenne, PTFE-laakerit Korkean ja matalan lämpötilan rakenne, metallilaakerit. B Lämpötila-alue -50 C C Tiivisteen takatiiviste Kannen tiiviste Akselitiiviste Jousi/ palje Grafiitti Grafiitti Grafiitti Inconel X- 750 / W.no Grafiitti Grafiitti Grafiitti Inconel X- 750 / W.no Viton GF Grafiitti Grafiitti Inconel X AKSELITIIVISTEEN OPTIO Standardi, jousikuormitteinen grafiittitiiviste, G TÜV:n TA-Luft-testaama ja sertifioima. - Ilman merkkiä, grafiittitiiviste Laakerit PTFE Metalli PTFE tai metalli 10. LAIPAN TIIVISTEPINTA ASME-ventiilit: ASME B16.5 Smooth Finish (Ra ) - EN PN ventiilit: EN Tyyppi B1 (Ra 3,2-12,5) EN PN 63 ja PN 100 -venttiilit: EN Tyyppi B2 (Ra 0,8-3,2) 05 Ring Joint
