Täyttää painelaitedirektiivin 97/23/EC vaatimukset. Kaasu, ryhmä 1.

Koko: px
Aloita esitys sivulta:

Download "Täyttää painelaitedirektiivin 97/23/EC vaatimukset. Kaasu, ryhmä 1."

Transkriptio

1 Operation haponkestävä teräs WAFER tyyppi C ont R o L Käyttö ja rakenne Versio Wafer tyyppi 411 (410) läppäventtiileitä käytetään vaativiin sulku- ja säätötehtäviin. Venttiili on tiivis molempiin virtaussuuntiin. Läppäventtiili on täysaukkoinen ja sen runko on haponkestävää terästä. Läppä ja akselit ovat haponkestävää terästä. Akselin tiivisteinä ovat sekä kiristettävät grafiittirenkaat että O-renkaat, jotka ovat myös vaihdettavissa. Nimelliskoot DN Nimellispaine PN 25 bar Läppätiiviste Kovakromattua haponkestävää terästä (CS) PTFE+C (TS) Sulkupaine (ΔP) 16 bar - vakio 25 bar - optio 16 bar - vakio 25 bar - optio Tiiviysluokka, EN RATE B-vakio, RATE A optiona RATE A Käyttölämpötila nesteelle * (höyrylle erikoistilauksesta) +260 C -40 C +180 C -40 C Liitäntä laippojen väliin ** EN Type 11, Type B, PN25, PN16, PN10, ANSI CLASS 150 tai GOST12821 (pitää sopia tilatessa). Asennuslaippatiiviste standardien SFS 4378, DIN 2690 mukaan. Kts. sivu 7/9. Luokitus Täyttää painelaitedirektiivin 97/23/EC vaatimukset. Kaasu, ryhmä 1. *) Laajemmalle lämpötila-alueelle erikoistilauksesta Räjähdyssuojaus (EX) tilauksesta 94/9/EC mukainen merkintä: group II 2 GD, rakenteellinen turvallisuus c T6. FIRE SAFE hyväksytty, erikoistilauksesta (01). **) Venttiileille koko DN450 ja suuremmille liitäntä (PN10, PN16, PN25, ANSI CLASS 150) määriteltävä tilattaessa. Yksityiskohdista neuvoteltava HÖGFORS OY:n myyntiosaston kanssa. HÖGFORS OY PL13, Örninkatu 15 Sivu 1/ 9

2 Osat ja materiaalit Osa Materiaali 1 Runko Haponkestävä teräs ASTM A351 CF8M, EN Vastalaippa Haponkestävä teräs ASTM A351 CF8M, EN Läppä Haponkestävä teräs ASTM A351 CF8M, EN , SS Pohjakansi Haponkestävä teräs EN / Tiivistelaippa Haponkestävä teräs EN / Tiivisteholkki Haponkestävä teräs EN Yläakseli Haponkestävä teräs EN / QT900 8 Ala-akseli Haponkestävä teräs EN / QT Lieriösokka Haponkestävä teräs EN / QT Kiila Hiiliteräs DIN 6885A 12 Ylälaakeri PTFE:llä pinnoitettu haponkestävä verkko 13 Alalaakeri PTFE:llä pinnoitettu haponkestävä verkko 14 Laakerilevy PTFE:llä pinnoitettu haponkestävä verkko 15 Tukirengas Haponkestävä teräs EN Karatiiviste Grafiitti 17,18 O-rengas FPM / EPDM Ei höyryversiossa 19 Kuusioruuvi Haponkestävä teräs ISO 3506 A Kuusioruuvi Haponkestävä teräs ISO 3506 A Kuusiokoloruuvi Haponkestävä teräs ISO 3506 A Sulkutiiviste Kovakromattu haponkestävä teräs AISI316L tai PTFE+C Erikoismateriaali tilauksesta 23 Pohjakannen tiiviste Hiilikuitu / Grafiitti Grafiitti höyryversiossa 24, 25 Välitiiviste Hiilikuitu / Grafiitti Ei TS-versiossa Grafiitti höyryversiossa Sivu 2/ 9

3 Mitat DN DN L D1 D h H h1 d1 Laippa ISO Vapaa akseli Paino kg F ,9 7, F07 8 9,5 9, F ,0 10, F ,1 16, F ,1*) 34,8*) F ,0*) 39,8*) F ,3*) 57,8*) F ,3*) 69,3*) F ,5*) F ,0*) F ,0*) F ,0*) F ,0*) F ,0*) *) käsivaihteella (painot ilman käsipyörää) ja loput vivulla **) Rakennepituudet (L) ISO5752 mukaan: EN Series 20 DIN3202 K1 (411) EN Series 25 DIN3202 K2 (410) Käyttölaitteet Högfors-venttiili toimitetaan asiakkaan pyynnöstä joko vapaalla akselilla (ei suositella) tai varustettuna käyttölaitteella: käsivipu käsivaihde yleistoimilaite MF sähköinen toimilaite pneumaattinen toimilaite hydraulinen toimilaite Tiiviystakuu on voimassa venttiileille, joihin käyttölaite on asennettu valmistajalla. Sivu 3/ 9

4 Käyttömomentti DN CS *Nm TS *) Jos väliaineena on höyry, valitse seuraavan isomman koon momentti. Käsivipu DN käsikäytöksi soveltuu vipu. Avaus ja sulku tapahtuvat portaattomasti. Venttiili on auki kun käsivipu on samansuuntainen putken kanssa. DN h H A Käsivaihde Venttiilin avaus ja sulku tapahtuvat käsipyörällä. Venttiilin läpän asento näkyy käyttölaitteen päällä olevasta asennonosoittimesta. DN Rotork gear D h H a b c d 80 AB210-10N AB210-10N AB210-10N AB550N AB550N AB550N AB880N AB880N AB1950N AB1950N AB2000N AB6800SP AB6800SP AB6800SP Sivu 4/ 9

5 Pneumaattinen toimilaite Tyypillinen Remote Control jousipalautteinen toimilaite DN RC tyyppi* ØD L E C h H1 A B 80 RC250-SR RC260-SR RC260-SR RC260-SR RC270-SR RC280-SR RC88-SR RC88-SR ** RC88-SR ** RCG ** RCG * ΔP = 25 bar, ilmanpaine 6 bar ** ΔP max = 16 bar Sivu 5/ 9

6 Sähköinen toimilaite AUMA (Norm) toimilaite DN AUMA tyyppi A B D E F G H J K P Paino, kg 80 SA07.2-GS50.3 F SA07.2-GS50.3 F SA07.2-GS50.3 F SA07.2-GS50.3 F SA07.6-GS63.3 F SA07.6-GS80.3 F SA07.6-GS100.3/VZ4.3 F SA07.6-GS100.3/VZ4.3 F SA07.6-GS100.3/VZ4.3 F SA10.2-GS125.3/VZ4.3 F SA10.2-GS125.3/VZ4.3 F SA07.6-GS160.3/GZ160.3 F SA07.6-GS200.3/GZ200.3 F SA07.6-GS200.3/GZ200.3 F Sivu 6/ 9

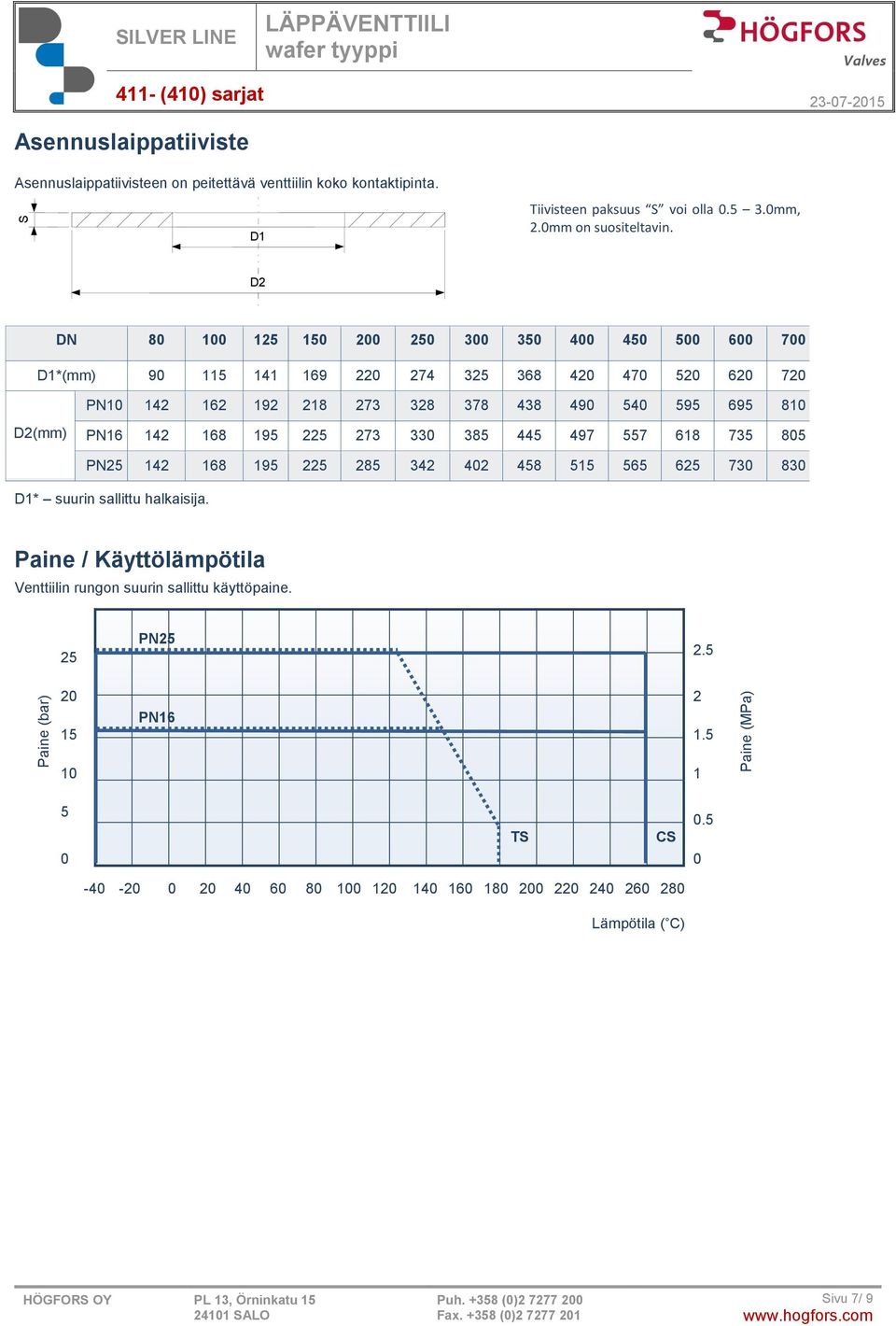

7 Paine (bar) Paine (MPa) SILVER LINE Asennuslaippatiiviste Asennuslaippatiivisteen on peitettävä venttiilin koko kontaktipinta. S D1 Tiivisteen paksuus S voi olla mm, 2.0mm on suositeltavin. D2 DN D1*(mm) PN D2(mm) PN PN D1* suurin sallittu halkaisija. Paine / Käyttölämpötila Venttiilin rungon suurin sallittu käyttöpaine. 25 PN PN TS CS Lämpötila ( C) Sivu 7/ 9

8 Säätökäyrät Läppäventtiilien Kv-arvot läpän eri asennoilla. Kv Kv Kv Kv Kv Kv Kv Kv 8950 Kv 6500 Kv 4400 Kv 2500 Kv 1200 Kv 730 Kv 370 Kv 225 VESI: Tilavuusvirta: Virtausnopeus: K v = KV arvo = Kapasiteettivakio DN = Venttiilin nimelliskoko, mm = läpän avautumiskulma p = painehäviö, bar = nesteen tiheys, kg / dm 3 V = virtausnopeus, m / s Q = tilavuusvirta, m 3 / h Sivu 8/ 9

9 Tilausohje Runkomateriaali Venttiilityyppi Liitäntä Tilauksesta Läppätiiviste Koko DN Käyttö 3 - Hiiliteräs, 4 - Haponkestävä teräs 1 - Läppäventtiili 0, 1, hitsausyhteet 5 - laipat 00 - Perusversio, haponkestävä terästiiviste 01 - Erikoisversio Höyrylle / Fire safe 02 - PTFE+C tiiviste (CS) - Haponkestävä teräs (TS) - PTFE+C (_) - vipu (Z) - vapaa akseli (M) vaihde (MF) Yleistoimilaite* (G) sopii GOST-laipoille CS 800 M G *Voidaan varustaa, joko käsipyörällä tai sähkömoottorilla Sivu 9/ 9
