max +260 C / min -40 C EN Type B, PN 25 PN 16 ja PN 10, ANSI CLASS 150, GOST Täyttää painelaitedirektiivin 97/23/EC vaatimukset.
|
|
- Timo Oksanen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio

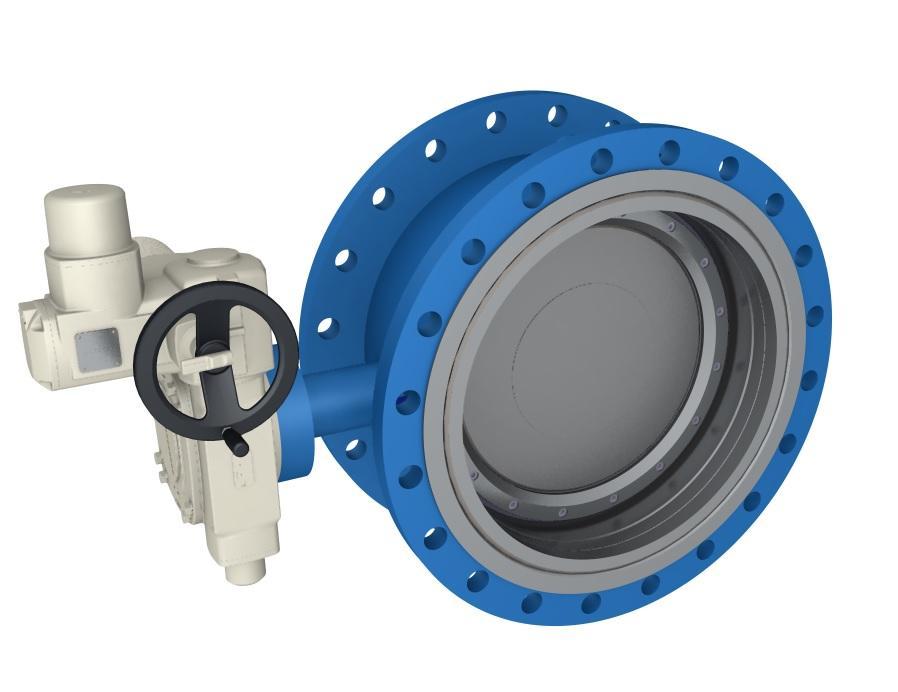

1 hiiliterästä 315 -sarja C ont R o L Kuvaus Versio Laipallista läppäventtiiliä käytetään kaukolämpö- ja kaukokylmäverkostoissa sekä teollisuudessa. Venttiili soveltuu sekä sulku- että säätötehtäviin. Venttiili on tiivis molempiin virtaussuuntiin. Läppäventtiilin runko on hiiliterästä. Kaksoisepäkeskeinen läppä ja akselit ovat haponkestävää terästä. Vaihdettavissa oleva sulkutiiviste on kovakromattua haponkestävää terästä. Akselin tiivisteinä ovat sekä kiristettävät grafiittirenkaat että O-renkaat, jotka ovat myös vaihdettavissa. Nimelliskoot DN DN Nimellispaine PN 25 bar PN 25 bar Läppätiiviste Kovakromattua haponkestävää terästä (CS) PTFE+C (TS) Sulkupaine (ΔP) 16 bar tai 25 bar 16 bar tai 25 bar Tiiviysluokka ISO 5208, EN RATE B vakio ja RATE A optiona RATE A Käyttölämpötila nesteelle ** (höyrylle erikoistilauksesta) max +260 C / min -40 C max 180 C / min -40 C Rakennepituus standardin EN mukaan sarja 14 Liitäntä laippojen väliin EN Type B, PN 25 PN 16 ja PN 10, ANSI CLASS 150, GOST Täyttää painelaitedirektiivin 97/23/EC vaatimukset. Luokitus Kaasu, ryhmä 1 *) Venttiilit täyttää rakenteellisia lujuusvaatimuksia EN488:2011 mukaan. **) Laajempi lämpötila on mahdollinen Yksityiskohdista neuvoteltava HÖGFORS OY:n myyntiosaston kanssa. Sivu 1/7
2 Räjäytyskuva Osat ja materiaalit Osa Materiaali 1 Runko Hiiliteräs EN P265GH 2 Läppä Haponkestävä teräs EN , ASTM A351 CF8M, SS Ala-akseli Haponkestävä teräs EN / QT900 5 Yläakseli Haponkestävä teräs EN / QT900 6 Lieriösokka Haponkestävä teräs EN / QT900 7 Alalaakeri PTFE:llä pinnoitettu haponkestävä verkko 8 Ylälaakeri PTFE:llä pinnoitettu haponkestävä verkko 9, 24 Välitiiviste Hiilikuitu Grafiitti höyryversiossa 10 Sulkutiiviste Kovakromattu haponkestävä teräs AISI 316L tai PTFE+C Erikoismateriaali tilauksesta 11 Kiinnitysrengas Hiiliteräs EN P265GH 12 Kuusiokoloruuvi Haponkestävä teräs ISO 3506 A Aluslaatta Haponkestävä teräs ISO 3506 A Tukirengas Haponkestävä teräs EN Karatiiviste Grafiitti 16 Tiivisteholkki Haponkestävä teräs EN , 18 O-rengas EPDM / FPM Ei höyryversiossa 19 Tiivistelaippa Haponkestävä teräs EN / Kuusioruuvi Haponkestävä teräs ISO 3506 A Kiila Hiiliteräs DIN 6885A 22 Laakerilevy PTFE:llä pinnoitettu haponkestävä verkko Sivu 2/7
3 Mitat DN L D D1 h H h1 d1 h2 L1 Laippa ISO5211 Paino kg F F F F F F F F F F F F F Käyttölaitteet HÖGFORS-venttiili toimitetaan vapaalla akselilla (ei suositella) tai varustettuna toimilaitteella: käsivaihde sähköinen toimilaite pneumaattinen toimilaite hydraulinen toimilaite Tiiviystakuu on voimassa venttiileille, joihin käyttölaite on asennettu valmistajalla. Käyttömomentti DN Nm CS TS *) Jos väliaineena on höyry, valitse seuraavan isomman koon momentti. Sivu 3/7
4 Käsivaihde Venttiilin avaus ja sulku tapahtuvat käsipyörällä. Venttiilin läpän asento näkyy käyttölaitteen päällä olevasta asennonosoittimesta. DN Rotork vaihde H h a b c d Paino*, kg 200 AB550N AB550N AB550N AB880N AB880N AB1950N AB1950N AB2000N AB6800N/SP AB6800N/SP AB6800N/SP A200/SP A200/SP * käsipyörä ei sisälly painoon Sivu 4/7
5 Sähköinen toimilaite AUMA (Norm) toimilaite DN AUMA type A B D E G J K L M N P Paino*, kg 200 SA07.2-GS50.3 F SA07.6-GS63.3 F SA07.6-GS80.3 F SA07.6-GS100.3/VZ4.3 F SA07.6-GS100.3/VZ4.3 F SA07.6-GS100.3/VZ4.3 F SA10.2-GS125.3/VZ4.3 F SA10.2-GS125.3/VZ4.3 F SA07.6-GS160.3/GZ160.3 F SA07.6-GS200.3/GZ200.3 F SA07.6-GS200.3/GZ200.3 F , SA07.6-GS200.3/GZ200.3 F , SA10.2-GS250.3/GZ F ,689 Sivu 5/7
6 Paine (bar) Paine (MPa) BLUE LINE Paine / Käyttölämpötila Venttiilin rungon suurin sallittu käyttöpaine. Luokitus standardin EN (laipat) mukaan (CE). 25 PN PN PN TS CS Erikoistilauksesta Lämpötila ( C) Lämpötila C RT Max. paine (bar) PN10 DN DN > PN16 DN DN > PN25 DN DN > Tilausohje Runkomateriaali: Venttiilityyppi: Liitäntä: Versiot: Läppätiiviste Koko DN Käyttö: Tilauksesta 3 - Hiiliteräs 1 - Läppäventtiili 0, 1, 2 - wafer tyyppi 3 - hitsausyhteet 5 - laipat 00 - Perusversio 01 - Erikoisversio höyrylle 02 - PTFE+C tiiviste (CS) - Haponkestävä teräs (TS) - PTFE+C tiiviste (Z) - Vapaa akseli (M) Toimilaite (MF) Yleistoimilaite (5) - ΔP = 25 bar (G) GOST laipat CS 800 M G5 Sivu 6/7
7 Säätökäyrät Läppäventtiilien Kv-arvot läpän eri asennoilla. Kv Kv Kv Kv Kv Kv Kv Kv Kv Kv 8200 Kv 5550 Kv 3700 Kv 2100 Kv 1060 VESI: Tilavuusvirta: Virtausnopeus: K v = KV arvo = Kapasiteettivakio DN = Venttiilin nimelliskoko, mm = läpän avautumiskulma p = painehäviö, bar = nesteen tiheys, kg / dm 3 V = virtausnopeus, m / s Q = tilavuusvirta, m 3 / h Sivu 7/7
