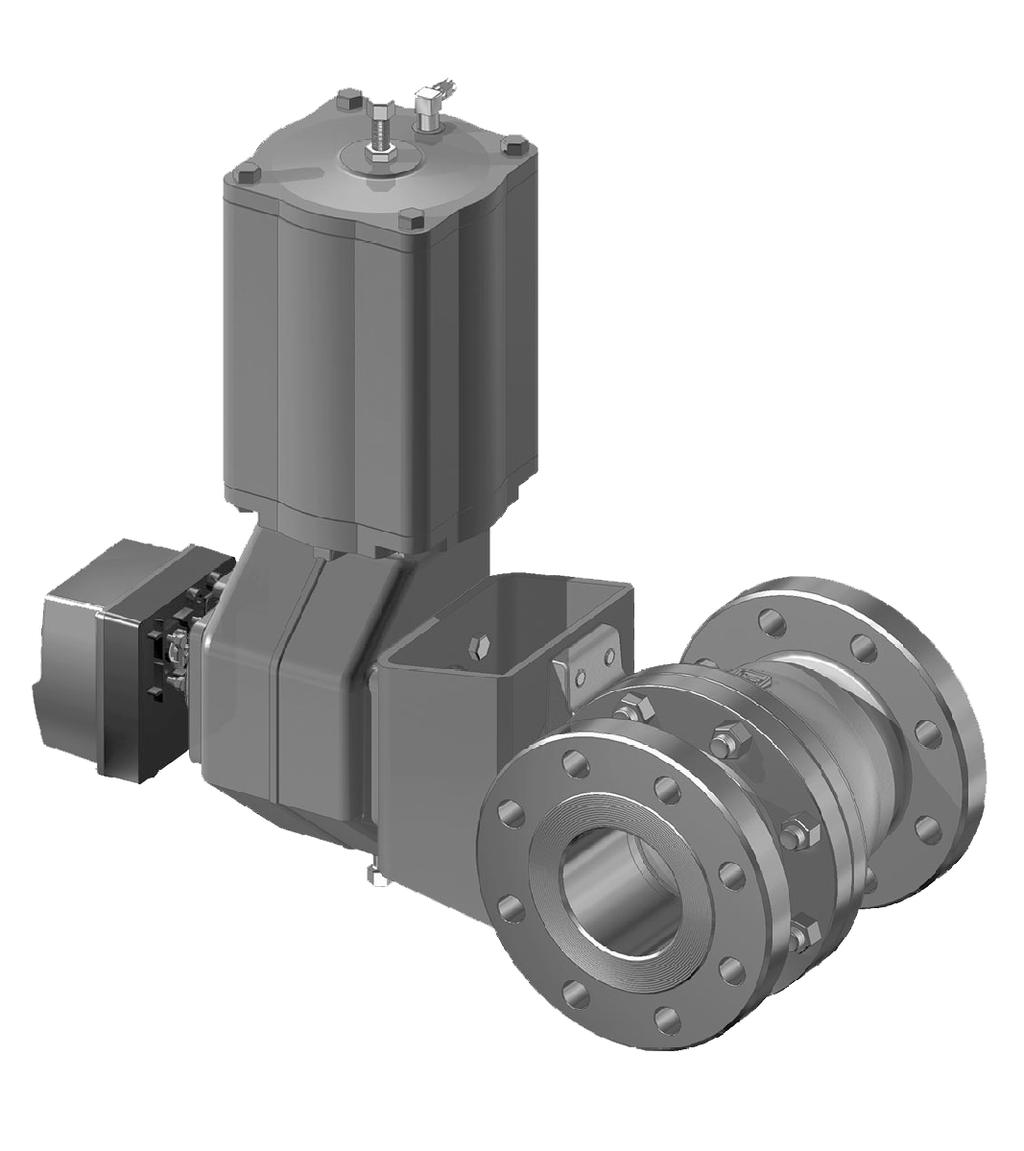

1 KAKSOISLAAKEROITU TÄYSIAUKKOINEN MBV-PALLOVENTTIILI Sarjat XG, XM Asennus-, käyttö- ja huolto-ohjeet 1 X 72 fi Painos 5/02

2 2 Sisällysluettelo 1 YLEISTÄ Ohjeen kattavuus Venttiilin rakenne Venttiilin merkintä Teknisiä tietoja Venttiilin hyväksynnät CE-merkintä Kierrätys ja hävittäminen Huomioitavat varotoimenpiteet KULJETUS, VASTAANOTTO JA SÄILYTYS ASENNUS JA KÄYTTÖÖNOTTO Yleistä Asennus putkistoon Toimilaite Käyttöönotto HUOLTO Yleistä Akselitiivisteen vaihto venttiiliä irrottamatta Jäykästi liikkuvan tai jumittuneen venttiilin korjaaminen venttiiliä irrottamatta Toimilaitteen irrotus venttiilistä Venttiilin irrotus putkistosta Venttiilin purkaminen Puretun venttiilin osien tarkistus Osien vaihto Venttiilin kokoaminen VENTTIILIN TESTAUS TOIMILAITTEEN ASENTAMINEN Yleistä M-toimilaitteen asennus B1C-toimilaitteen asennus B1J-toimilaitteen asennus Muun kuin Metso Automation -toimilaitteen asennus TOIMINTAHÄIRIÖT TYÖKALUT VARAOSIEN TILAAMINEN RÄJÄYTYSKUVA JA OSALUETTELO MITAT JA PAINOT Venttiili ja M-sarjan käsitoimilaite Venttiili ja B1C/B1J -toimilaite TYYPPIMERKINTÄ LUE NÄMÄ OHJEET ENSIMMÄISEKSI! Ohjeista saat venttiilin turvallisessa käsittelyssä ja käytössä tarvittavia tietoja. Halutessasi lisätietoja, ota yhteys valmistajaan tai valmistajan edustajaan. Yhteystiedot ovat takasivulla. SÄILYTÄ NÄMÄ OHJEET! Oikeus muutoksiin pidätetään.

3 3 1 YLEISTÄ 1.1 Ohjeen kattavuus Tässä ohjeessa on tärkeimmät XG/XM-sarjan palloventtiileiden käyttäjän tarvitsemat tiedot. Toimilaitteita ja muita varusteita on käsitelty vain lyhyesti. Niistä saat tarvittaessa lisätietoja erillisistä ao. tuotteiden asennus-, käyttö- ja huolto-ohjeista. Venttiilin käyttö on sovelluskohtaista ja sen valinta tiettyyn sovellukseen edellyttää monien erilaisten tekijöiden huomioonottamista. Tästä tuotteen luonteesta johtuen venttiilin ohjeissa ei voida käsitellä kaikkia mahdollisia käytössä esiintyviä tilanteita. Jos olet epävarma jostakin seikasta liittyen venttiilin käyttöön tai sen soveltuvuuteen aikomaasi käyttöön, ota yhteyttä Metso Automationiin lisätietojen saamiseksi. 1.2 Venttiilin rakenne Kippaava XG/XM-sarjan venttiili on täysiaukkoinen laipallinen palloventtiili. Pesä muodostuu kahdesta osasta, jotka on kiinnitetty toisiinsa ruuveilla. Akseli ja pallo ovat erillisiä osia. Akselin uloslentäminen on estetty akselissa kiinteästi olevalla olakkeella. Venttiili on pehmeä- tai metallitiivisteinen. Akselin kiertoliikkeen välittyy palloon moniuraliitoksen avulla. Venttiili on tiivis yhteen suuntaan tai molempiin suuntiin, riippuen tiivisteen rakenteesta. Yhteen suuntaan tiiviin venttiilin virtaussuunta on osoitettu nuolella. Toimitetun venttiilin rakenne voi vaihdella asiakkaan vaatimusten mukaan. Yksityiskohtainen rakenne selviää konekilven tyyppimerkinnän avulla. XG/XM-sarjan venttiilit on suunniteltu vaativiin säätö- ja sulkusovelluksiin, joissa paine-erot ovat korkeita. 1.3 Venttiilin merkintä Pesän merkinnät on valettu tai leimattu pesän kylkeen, ks. kuva 2.. Sulatuserä Konekilpi Kuva 2 Venttiilin merkinnät Konekilpi on kiinnitetty venttiilin laippaan, kuva 3. Konekilven merkinnät ovat: 1. Pesän materiaali 2. Akselin materiaali 3. Pallon materiaali 4. Tiivisteen materiaali 5. Maksimi ja minimi käyttölämpötilat 6. Maksimi sulkupaine-ero / lämpötila 7. Paineluokka 8. Tyyppimerkintä 9. Valmistusosaluettelon numero 10. Malli Kuva 3 Konekilpi Nimelliskoko paineluokka Valmistajan merkintä Pesän materiaali (1) (2) (5) (7) (8) ATTENTION : READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO FIELD SYSTEMS FOR COPY. BODY SHAFT T max MAX. OPER. ps RATING TYPE at TRIM SEAT T min No. (3) (4) (6) (9) (10) MOD Pesän materiaali MADE BY METSO AUTOMATION 0045 Kuva 1 XG/XM-sarjan venttiilin rakenne

4 4 1.4 Teknisiä tietoja Rakennepituus: ASME B long pattern Paineluokka : ASME Classe 150, 300 DIN PN Maks. paine-ero: Ks. kuvat 4 ja 5 Lämpötila-alue: C Virtaussuunta: Yhteen suuntaan tai vapaa, tiivisteen rakenteen mukaan Tiiviysluokka: metallitiiviste ISO 5208, tiiviysluokka C pehmeä tiiviste ISO 5208, tiiviysluokka B Mitat: Ks. sivut Painot: Ks. sivut Venttiilin hyväksynnät Venttiilit täyttävät ASME B vaatimukset. Venttiilit on suunnitteltu API 607 ja BS polttotestivaatimusten mukaisesti. 1.6 CE-merkintä Venttiili täyttää eurooppalaisen painelaitedirektiivin 97/ 23/EY vaatimukset ja on merkitty direktiivin vaatimusten mukaisesti 1.7 Kierrätys ja hävittäminen Materiaalien mukaan lajiteltuina lähes kaikki venttiilin osat soveltuvat kierrätykseen. Useimmissa osissa on materiaalimerkintä. Materiaaliluettelo toimitetaan venttiilin mukana, lisäksi valmistajalta on saatavana erillinen kierrätys- ja hävitysohje. Venttiilin voi myös palauttaa valmistajalle, joka huolehtii kierrättämisestä ja hävittämisestä korvausta vastaan. 30 p (bar) 20 ASME Class 150 ASME Class PTFE-laakerit Metallilaakerit Lämpötila ( C) Kuva 4 Sallitut paine-erot säätökäytössä p (bar) 30 ASME Class PTFE-laakerit ASME Class 150 Metallilaakerit Lämpötila ( C) Kuva 5 Sallitut paine-erot sulkukäytössä

5 1.8 Huomioitavat varotoimenpiteet 2 KULJETUS, VASTAANOTTO JA Älä ylitä sallittuja arvoja! Venttiiliin merkittyjen sallittujen arvojen ylittäminen saattaa johtaa venttiilin vaurioitumiseen ja pahimmassa tapauksessa paineen hallitsemattomaan purkautumiseen. Seurauksena on laitevaurioita ja mahdollisia henkilövahinkoja. SÄILYTYS Tarkista, etteivät venttiili ja siihen liittyvät laitteet ole vahingoittuneet kuljetuksessa. Varastoi venttiili huolella ennen asennusta, mieluiten sisätiloissa kuivassa paikassa. 5 Älä irrota tai pura paineenalaista venttiiliä! Paineenalaisen venttiilin irrottaminen tai purkaminen johtaa paineen hallitsemattomaan purkautumiseen. Sulje putkilinja ja poista venttiilistä paine sekä väliaine aina ennen venttiilin irrotusta tai purkua. Selvitä väliaineen laatu, suojaa itsesi ja ympäristösi myrkylliseltä tai muutoin terveydelle vaaralliselta aineelta. Estä väliaineen pääsy putkistoon venttiiliä huollettaessa. Muutoin seurauksena on mahdollisia henkilö- ja laitevahinkoja. Varo pallon leikkaavaa liikettä! Kättä, muuta ruumiinosaa, työkaluja tai muita esineitä ei saa työntää virtausaukkoon sen ollessa avoinna. Estä myös vieraiden esineiden joutuminen putkistoon. Operoinnin aikana pallo toimii leikkurin tavoin. Sulje toimilaitteen paineilman syöttö ja irroita syöttöletkut huollon ajaksi. Muutoin seurauksena voi olla henkilöja laitevahinkoja. Suojaudu tarvittaessa melulta! Venttiili saattaa aiheuttaa putkistossa melua. Melun taso on tapauksesta riippuva. Se voidaan määrittää laskennallisesti Metso Automation Nelprof -tietokoneohjelman avulla tai mittaamalla. Huomioi melua koskevat työsuojelumääräykset. Kuva 6 Venttiilin säilytys Älä vie venttiiliä asennuspaikalle, äläkä poista virtausaukkojen suojalevyjä ennen välitöntä asennusta. Venttiili toimitetaan yleensä aukiasennossa. OIKEIN VÄÄRIN Varo erityisen kylmää tai kuumaa venttiiliä! Käytössä venttiilin pintalämpötila voi olla erittäin alhainen tai korkea. Huolehdi suojautumisesta paleltumistai palovammoja vastaan. Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Venttiliä tai venttiiliyhdistelmää ei saa nostaa toimilaitteesta, asennoittimesta, rajakytkimestä eikä niiden putkituksista. Nostaessasi kiinnitä nostohihnat venttiilin rungon ympärille, ks. kuva 7. Putoamisesta on seurauksena mahdollisia henkilö- ja laitevahinkoja. Venttiilin painot näet luvusta 11. Kuva 7 Venttiilin nostaminen Happikäyttöön tarkoitettu venttiili vaatii erikoiskäsittelyä! Käsittele tällaista venttiiliä noudattaen ehdottomasti happikäytön edellyttämiä työmenetelmiä.

6 6 3 ASENNUS JA KÄYTTÖÖNOTTO 3.1 Yleistä Poista virtausaukkojen suojukset ja tarkista, että venttiili on puhdas sisältä. Puhdista se tarvittaessa. 3.2 Asennus putkistoon Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Huuhtele tai puhalla putket puhtaiksi ennen venttiilin asennusta. Pidä venttiili täysin auki huuhtelun aikana. Epäpuhtaudet kuten hiekka tai hitsausjätteet turmelevat pallon tiivistepinnan ja tiivisteet. Valitse laippatiivisteet käyttöolosuhteiden mukaan. Selvitä, mitä tuotteita muualla putkistossa on käytetty. Keskitä laippatiivisteet kunnolla, kun asennat venttiilin laippojen väliin. Älä oikaise mahdollisia putkiston asennusvirheitä laipparuuvien avulla. Asennusasento ei aseta rajoituksia venttiilin, kun virtaussuunta on huomioitu. Vältä kuitenkin venttiilin asentamista siten, että akseli osoittaa alaspäin, koska putkiston pohjalla virtauksen mukana mahdollisesti liikkuvat epäpuhtaudet valuvat akselin ja pesän väliin ja saattavat vahingoittaa akselitiivistettä. Vältä kuvan 8 asennusasentoa. Kuva 8 Vältä tätä asennusasentoa Putkiston hyvä tuenta vähentää putkistovärähtelyjen venttiilille aiheuttamaa rasitusta. Värähtelyjen vähentäminen varmistaa myös asennoittimen hyvän toiminnan. Huollon kannalta on eduksi, jos venttiiliä ei tarvitse tukea lainkaan. Kuitenkin voit tarvittaessa tukea venttiilin rungostaan normaaleja putkipitimiä ja kannakkeita käyttäen. Älä kiinnitä tukirakenteita laipparuuveihin tai toimilaitteeseen, ks. kuva 9. Kuva 9 Venttiilin tukeminen 3.3 Toimilaite Toimilaitetta asentaessasi varmistu, että venttiili-toimilaiteyhdistelmä toimii oikealla tavalla. Tarkempia tietoja toimilaitteen asentamisesta saat luvusta 6 tai erillisestä toimilaitemallin ohjeesta. Pallon auki/kiinni-asennon voi todeta: toimilaitteessa olevasta asennon osoittavasta merkistä tai venttiilin akselin päässä olevasta virtausaukon suuntaisesta urasta. Jos et ole varma toimilaitteen merkistä, tarkista virtaussuunta akselin päässä olevasta urasta. Asenna venttiili mahdollisuuksien mukaan sellaiseen asentoon, että toimilaite voidaan tarvittaessa irrottaa poistamatta venttiiliä putkistosta. Suositeltava asennusasento on sylinteri ylöspäin. Toimilaite ei saa koskettaa putkistoa, koska putkistovärähtelyt saattavat vahingoittaa sitä tai johtaa epätyydyttävään toimintaan. Joissakin tapauksissa, esimerkiksi käytettäessä isoa toimilaitekokoa tai voimakkaiden putkistovärähtelyjen vaikuttaessa, on eduksi tukea toimilaite. Ota yhteys Metso Automationiin ohjeiden saamiseksi. 3.4 Käyttöönotto Varmista ennen käyttöönottoa, että putkistoon ja venttiilin sisälle ei jää likaa ja vieraita esineitä. Huuhtele putkisto huolellisesti. Pidä venttiili huuhtelun aikana täysin auki. Tarkista kaikki liitokset, ohjausputkitukset ja kaapeloinnit. Tarkista toimilaitteen, asennoittimen ja rajakytkimien säädöt. Toimilaitteen säätöohjeet löydät luvusta 6, muiden laitteiden säätötoimenpiteet on esitetty niiden asennus-, käyttö- ja huolto-ohjeissa.

7 7 4 HUOLTO 4.1 Yleistä Huomioi kohdan 1.8 varotoimenpiteet ennen työn aloitusta! Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Käytä ainoastaan alkuperäisiä varaosia. Näin varmistat, että venttiili toimii tarkoitetulla tavalla. XG/XM-venttiilisarjan palloventtiili ei tarvitse säännöllistä huoltoa. Tarkista kuitenkin akselitiivisteen tiiviys säännöllisin välein. Tarvittaessa voit myös huoltaa venttiiliä yksinkertaisin toimenpitein. Tässä luvussa esitetään ne toimenpiteet, jotka ovat käyttäjän itsensä tehtävissä. Suluissa olevat numerot viittaavat räjäytyskuviin ja osaluetteloihin luvussa 10, ellei toisin ilmoiteta. Jos lähetät venttiilin valmistajalle huollettavaksi, älä pura sitä. Puhdista venttiili huolellisesti, myös sisäpuolelta. Toimita turvallisuussyistä venttiilin mukana ilmoitus väliaineen laadusta. 4.2 Akselitiivisteen vaihto venttiiliä irrottamatta Älä irrota tai pura paineenalaista venttiiliä! Akselitiivisteinä toimivat V-renkaat eivät tarvitse säännöllistä kiristystä. Tiivistyminen on paineavusteista, joten paineen kasvaessa kasvavat myös tiivistävät voimat. Grafiittitiivisteiden tiiviys perustuu kiristysholkin aikaansaamaan tiivisterenkaiden puristumaan. Tiivisteet (69) on vaihdettava silloin, kun vuotoa kiristysholkin muttereita (18) kiristämällä ei saada loppumaan. V-rengastiivisteitä on kiristettävä varovasti. Liiallinen voiman käyttö vaurioittaa tiivisteitä. Varmistu siitä, että venttiili on paineeton. Irrota toimilaite ja kiinnityspalkki. Ks. kohta 4.4. Irrota kiila (10). Irrota mutterit (18), lautasjouset (150) ja kiristysholkki (9). Poista tiivisterenkaat (69) akselin ympäriltä esim. veitsellä tai muulla teräväkärkisellä työkalulla. Älä vahingoita akselin ja tiivistetilan pintoja. Puhdista tiivistetila. Paina uudet tiivisterenkaat (69) akselille (5) ja tiivistetilan pohjaan saakka. Apuna voit käyttää kiristysholkkia (9). Varo vaurioittamasta tiivisteitä akselin kiilaurassa. Ks. kuva 10. Esipurista tiivisterenkaat kiristämällä akselitiivisteen mutterit (18) ilman lautasjousia taulukon 1 mukaiseen momenttiin Tt. Irrota akselitiivisteen mutterit ja asenna lautasjouset (150) vaarnaruuveille. Kiristä mutterit (18) siten, että lautasjousien korkeus Hc on taulukon 1 mukainen. Lukitse mutterit kierrelukitteella, esim. Loctite 221. Ks. kuva 10. Tarkista, ettei akselitiiviste vuoda venttiilin ollessa paineistettuna. Taulukko 1 Akselitiivisteen kiristäminen Taille A (mm) Hc (mm) Tt (Nm) DN 50 / 02", DN 80 / 03" DN 100 / 04" DN 150 / 06" DN 200 / 08" DN 250 / 10" DN 300 / 12" DN 350 / 14" DN 400 / 16" Hc A Kuva 10 Akselitiivistys 4.3 Jäykästi liikkuvan tai jumittuneen venttiilin korjaaminen venttiiliä irrottamatta Jäykkyys tai jumittuminen saattaa johtua tiivisteen (7) ja pallon (3) väliin kerääntyneestä väliaineesta. Tarvittaessa voidaan pallo ja tiivisteet puhdistaa irroittamatta venttiiliä putkistosta kääntämällä pallo väliasentoon ja huuhtelemalla putkisto sisältäpäin. Jos tämä ei johda toivottuun tulokseen, toimi seuraavien kohtien mukaisesti. 4.4 Toimilaitteen irrotus venttiilistä Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Jousipalautteista toimilaitetta ei saa irrottaa, ellei rajoitinruuvi pidätä jousivoimaa!

8 8 Merkitse muistiin asennoittimen/rajakytkimen sekä toimilaitteen asento venttiiliin nähden, jotta saat yhdistelmän helposti koottua oikein toimivaksi. Yleensä on helpointa irrottaa ensin toimilaite lisälaitteineen venttiilistä ja sitten vasta venttiili putkistosta. Jos yhdistelmä on pieni tai se sijaitsee vaikeasti luoksepäästävässä paikassa, voidaan koko yhdistelmä irrottaa kerralla. Kuva 11 Estä toimilaitteen käyttövoiman saanti sekä irrota syöttöilman putki ja ohjausviestijohdot tai putket liittimistään. Kierrä korvakkeen ruuvit auki. Irrota toimilaite venttiilistä sopivaa ulosvetäjää käyttäen. Työkalu on tilattavissa venttiilin valmistajalta (ks. luku 8 "Tarvittavat työkalut"). Irrota korvake. 4.5 Venttiilin irrotus putkistosta Varmista, että putkisto on paineeton ja tyhjä. Varmistu myös siitä, että putkistoon ei johdeta väliainetta venttiiliä irrotettaessa tai sen ollessa irrotettuna. Kiinnitä nostoliinat huolellisesti paikoilleen, irrota kiinnitysruuvit ja nosta venttiili putkistosta nostoliinoja käyttäen. Huomaa oikea nostotapa. Ks. myös kuva Venttiilin purkaminen Aseta venttiili alustalle siten, että pesän jakotason kiinnitysmutterit (16) jäävät jakotason yläpuolelle. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. Merkitse pesän puolikkaiden asento toisiinsa nähden kokoamista varten. Käännä pallo kiinni-asentoon. Irrota kiila (10). Irrota akselitiivisteen mutterit (18), lautasjouset (150) ja kiristysholkki (9). Avaa pesän jakotason mutterit (16). B-sarjan toimilaitteen irrotus ulosvetotyökalulla Älä irrota tai pura paineenalaista venttiiliä! Nosta pesän laippapuoli (2) irti venttiilistä. Jos pallon tiiviste (7) ei jää pallon (3) päälle, estä tiivisteen mahdollinen putoaminen noston aikana pitämällä siitä kiinni sormin jakotason alta. Varo kättäsi! Laske irrotettu puolikas alustalle laippansa varaan. Jos tiiviste (7) on vielä pesän laippapuolikkaassa, poista se. Irrota kannen (8) ruuvit (17). Poista kansi ja akseli (5). Napauta kansi tarvittaessa irti puukapulan ja vasaran avulla. Poista pallo (3) laakerirunkojen (89) kanssa pesästä (1). Laske pallo varovasti naarmuttamattomalle alustalle. Irrota tiiviste (7) pesästä (1). Irrota laakerirungot (89) pallon akseleilta. Irrota laakerit (99) ja (91) pallon akseleilta. Paina akseli pois kannesta. Irrota aksiaalilaakerit (70, 71) akselilta ja akselitiivisteet (69) kannesta (8). Irrota jakotason tiiviste (65) ja kannen tiiviste (66). 4.7 Puretun venttiilin osien tarkistus Puhdista irrotetut osat. Tarkista akselin (5) ja laakerien (70, 71, 99) kunto. Tarkista pallon (3) ja pallon tiivisteen (7) kunto. Korvaa vioittuneet osat tarvittaessa uusilla. Tarkista jakotason tiivistepintojen kunto. 4.8 Osien vaihto Pehmeät osat suositellaan vaihdettavaksi aina kun venttiili puretaan huoltoa varten. Muut sisäosat voidaan vaihtaa tarpeen mukaan. Käytä alkuperäisiä varaosia, jolloin voit olla varma venttiilin hyvästä toiminnasta. Tilaa varaosat luvun 9 ("Varaosien tilaaminen") mukaisesti. 4.9 Venttiilin kokoaminen Aseta pesän puolikkaat (1, 2) putkilaippansa varaan. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. S- ja T-tiivisteet: Kuva 12 S-tiiviste Kuva 13 T-tiiviste Tarkista tiivistyspinnat. Asenna O-rengastakatiiviste (63) pallontiivisteeseen (7), ks. kuvat 12 ja 13. Asenna PTFE-nauhoista tehdyt tukirenkaat (64) O-

9 9 renkaan viereen. Nauhojen päät on viistettävä joustavan liitoksen aikaansaamiseksi. Asennuksen helpottamiseksi O-renkaan ja tukirenkaiden sekä tiivisterungon välinen pinta voidaan voidella silikonirasvalla tai jollain muulla sopivalla voiteluaineella. Varmista voiteluaineen sopivuus väliaineelle. Asenna tiivistejousi (62) tiivisteen (7) uraan. Liitä jousen päät. Asenna tiivisteet kumpaankin pesän puolikkaaseen käsin, tarvittaessa voi käyttää muovivasaraa. Tiiviste on oikeassa asennossa, kun jousi koskettaa pesän olaketta. H-tiivisteet: Kuva 14 H-tiiviste Tarkista tiivistyspinnat. Asenna takatiiviste (63) pallontiivisteeseen (7), ks. kuva 14. Asenna tiiviste pesään. L-tiivisteet:. Kuva 15 L-tiiviste Grafiittitakatiivisteen kanssa kosketuksessa olevan pinnan karheus on oltava Ra 0.4 tai parempi. Terävät kulmat on pyöristettävä. Levitä ohut tasainen kerros molybdeenirasvaa puhdistetuille pallon ja tiivistepinnoille ennen asennusta. Asenna O-rengas (63) ja tukirenkaat (64) pallontiivisteen (7) uriin ja voitele ne silikonirasvalla. Asenna esipuristetut grafiittirenkaat takatiivisteiksi (196). Asenna tiiviste (grafiittipunos) (129) pallon tiivisteen uraan. Asenna tiivisteet pesänpuolikkaisiin muovivasaraa käyttäen, tarvittaessa voi käyttää hydraulista puristinta. Kaikki versiot: Asenna aksiaalilaakeri (99) kummankin laakerirungon (89) poraukseen Asenna laakeri (91) kumpaankin pallon akseliin. Aseta laakerirungot pallon akseleille siten, että runko lepää laakeria (91) vasten. Tämä työvaihe on suoritettava huolellisesti ja liikaa voimaa käyttämättä, jotta laakerin vahingoittuminen vältetään. Kevyt naputtelu muovivasaralla saattaa olla tarpeen. Kohdista laakerirungot (89) pallon virtausaukkoihin nähden kiinni-asentoon. Akseli sopii palloon vain yhdessä asennossa. Akselin urituksessa on yksi suurempi hammas, joka sopii vain vastaavaan uraan. Uran asennon huomioiminen on oleellista seuraavassa työvaiheessa. Laske pallo (3) / laakerirungot (89) -kokoonpano "kiinni"-asennossa pesään (1). HUOM: Tämä työvaihe on kriittinen ja vaatii erityistä tarkkaavaisuutta. Asennus tapahtuu laakerirunkojen ulkokehien ohjaamana. Laske kokoonpanoa, kunnes toinen laakerirunko ohjautuu pesän upotukseen (yleensä toinen laakerirunko menee ensin paikoilleen toisen ollessa vielä poissa paikoiltaan). Käytä muovivasaraa tai puukappaletta toisen laakerirungon oikeaan asentoon kääntämiseen. Kun laakerirungot ovat oikeassa asennossa, laske kokoonpano alas siten, että laakerirungot asettuvat kunnolla pesän upotuksiin. Työnnä aksiaalilaakerit (70=ohuempi ja 71=paksumpi) akselille (5). Katso järjestys räjäytyskuvasta. Työnnä akselikokoonpano kannen (8) porauksen läpi ja asenna akselitiiviste (69). Katso tarkemmin kuvasta 10. Asenna kiristysholkki (9) vaarnaruuveineen akselille. Aseta lautasjousipaketit (150) vaarnaruuveille ja kierrä mutterit (18) "sormitiukkuuteen". Asenna kannen tiiviste (66) paikalleen ja sitten kansikokoonpano kannen vaarnaruuvien (13) päälle. Huomioi akselin oikea asento! Voitele vaarnaruuvien (13) kierteet ja kiristä mutterit (17) taulukon 2 mukaisesti. Asenna jakotason tiiviste (65) paikalleen pesään Aseta pesän laippapuoli varovasti pesän päälle. Varmista, että aiemmin tehdyt merkit ovat kohdakkain. Älä vioita jakotason tiivistettä ja pesän laippapuolen tiivistettä (7). Kiristä pesän mutterit (16). Tee kiristys vaiheittain kiristämällä vuorotellen vastakkaisia muttereita. Suositeltavat momentit on ilmoitettu taulukossa 2. Laippojen on oltava tasaisessa kosketuksessa toisiinsa. Asenna kiila (10). Kierrä akselia muutaman kerran hitaasti edestakaisin varmistuaksesi, että pallo on asettunut kunnolla tiivisteiden väliin.

10 10 Taulukko 2 Kiristä akselitiivisteen mutterit (18) kohdan 4.2 mukaisesti. Vedä akselia ulospäin kiristyksen aikana, akseli ja aksiaalilaakerit pysyvät siten pesää vasten. Tarkista tiiviys venttiilin paineistamisen jälkeen. Kiinnittäessäsi venttiiliä takaisin putkistoon noudata samaa huolellisuutta ja varovaisuutta kuin irrotuksessakin. Huomioi myös luvun 3 ohjeet. L-tiivisteet: Mittaa venttiilin 0-momentti. Arvon tulee olla taulukon 3 mukainen. 0-momentti säädetään grafiittisilla levyrenkailla (paksuudet 0,2; 0,5 ja 1,0 mm). Taulukko 3 0-momentiti 5 VENTTIILIN TESTAUS Venttiilin kokoonpanon jälkeen suositellaan tehtäväksi pesän painekoe. Suorita painekoe soveltuvan standardin mukaisesti ko. paineluokan tai laippaporauksen edellyttämällä paineella. Kokeen aikana on venttiilin sulkuelimen oltava puoliksi aukiasennossa. Mikäli haluat tehdä myös sulkuelimen tiiviyskokeen, ota yhteyttä valmistajaan. 6 TOIMILAITTEEN ASENTAMINEN 6.1 Yleistä Suositeltavat pesän mutterien kiristysmomentit Suositeltavat kiristysmomentit (Nm) Kierre Ruostumaton teräs Hiiliteräs 1/2" /8" /4" /8" " /8" /4" /2" Huom. Kierteet on voideltava kunnolla. DN / NPS 0-momentti (Nm) 1 tiiviste 2 tiivistettä 80 / / / / / / / / Käytä painekokeessa oikean paineluokan mukaisia varusteita! Varo pallon leikkaavaa liikettä! Toimilaitteet asennetaan venttiilehin sopivia liitososia ja/ tai väliholkkia käyttäen. 6.2 M-toimilaitteen asennus Venttiilin akselin päässä oleva merkkiviiva osoittaa pallon virtausaukon suunnan. Käännä venttiili kiinni-asentoon. Voitele toimilaitteen ja väliholkin uritukset. Asenna väliholkki akselille ja lukitse se. Asenna kiinnityspalkki voidelluilla ruuveilla väljästi venttiiliin. Venttiilin/palkin ja toimilaitteen välissä on oltava levy toimilaitteen ohjeen mukaisesti. Käännä toimilaite kiinni-asentoon ja työnnä se varovasti venttiilin akselille, johon on asennettu väliholkki. Huomioi holkin ja kierukkapyörän kohdistusmerkit. Voitele toimilaitteen kiinnitysruuvit. Asenna ja kiristä kaikki kiinnitysruuvit. Säädä kohdalleen pallon kiertoliikkeen laajuus sekä pysähtymiskohdat liikkeen ääripäissä kotelon päädyssä olevien kuusioruuvien avulla, ks. kuva 16. Aukiasennon rajoitinruuvi on päädyn käsipyörän puoleisella reunalla ja kiinniasennon rajoitinruuvi päädyn vastakkaisella reunalla. Käsipyörän kiertosuunnat on merkitty pyörän kehälle (open=auki, close=kiinni). Tarkista käsipyörän toiminta kääntämällä venttiili ääriasentoihinsa. Keltaisen nuolen tulee osoittaa pallon virtausaukon suunta. 6.3 B1C-toimilaitteen asennus KIINNI-asennon rajoitinruuvi AUKI-asennon rajoitinruuvi Kuva 16 M-toimilaitteen auki- ja kiinniasennot Aja toimilaitteen mäntä sylinterin uloimpaan päähän ja käännä venttiili kiinni-asentoon. Puhdista toimilaitteen akseliporaus. Poista purseet. Huomioi akselin oikea asento. Akselin päässä oleva merkkiviiva osoittaa pallon virtausaukon suunnan. Voitele akseliporaus. Kiinnitä korvake väljästi venttiiliin. Työnnä toimilaite akselille varovasti. Älä käytä voimaa, pallo ja tiiviste voivat vahingoittua. Suositeltavin asennusasento on sylinteri ylöspäin. Sijoita toimilaite niin suoraan kuin se venttiiliä hyväksi käyttäen on mahdollista. Voitele kiinnitysruuvit. Asenna aluslevyt ja kiristä kaikki ruuvit.. Aseta pallon auki- ja kiinni-asennot kohdalleen toimilaitteen rajoitinruuvien avulla, ks. kuva 17. Täsmällinen auki-asento on nähtävissä virtausaukosta. Tarkista, että keltaisen suuntanuolen asento osoittaa virtausaukon suunnan. Älä työnnä sormiasi virtausaukkoon! Säätöjä ei tarvita, mikäli toimilaite on ollut asennettuna samaan venttiiliin. Tällöin tarvitsee vain ajaa toimilaitteen mäntä kotelon puoleiseen päähän

11 11 KIINNI-asennon rajoitinruuvi B1J-tyypin asennus Asenna toimilaite siten, että mäntä on sylinterin uloimmassa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava kiinniasennossa. AUKI-asennon rajoitinruuvi Kuva 17 B1C/B1J-toimilaitteen auki- ja kiinniasennot (auki-asento), avata toimilaitetta käsin kiertämällä venttiili täysin auki ja kiinnittää toimilaite tähän asentoon, kuten edellä on selostettu. Tarkista sylinterin päässä olevan rajoitinruuvin tiiviys. Ruuvin tiivistämiseen on koko kierteen matkalta käytettävä kovettumatonta tiivistelakkaa, tarkoitukseen sopii esim. Loctite -kierrelukite 225. Tarkista toimilaitteen oikea toiminta. Varmistu pallon virtausaukon suunnasta ja toimilaitteen liikesuunnista venttiiliin nähden (myötäpäivään kiinni, vastapäivään auki) asennettuasi toimilaitteen. Männän ollessa sylinterin uloimmassa päässä on venttiilin oltava kiinni-asennossa. Tarkista, että keltainen suuntanuoli osoittaa virtausaukon suunnan. Muuta nuolen asento tarvittaessa oikeaksi. 6.4 B1J-toimilaitteen asennus Jousipalautteisia toimilaitteita käytetään silloin, kun venttiilin halutaan syöttöilman loppuessa joko sulkeutuvan tai avautuvan. B1J-tyyppiä käytetään "jousi sulkee" -toimintoon, jousi on sylinterissä männänvarren puolella eli se työntää mäntää sylinterin ulompaa päätyä kohti. B1JA-tyyppiä käytetään "jousi avaa" -toimintoon, jousi on männän ja sylinterin päädyn välissä eri puolella mäntää kuin männänvarsi. Asenna jousitoimilaite kuten B1C-tyypin toimilaitekin, kuitenkin ottaen huomioon seuraavat täsmennykset. Taulukko 4 Toimintahäiriöitä B1JA-tyypin asennus Asenna toimilaite siten, että mäntä on sylinterin kotelon puoleisessa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava auki-asennossa. Jatka asentamista B1C-toimilaitteiden kohdalla esitetyllä tavalla (luku 6.3). 6.5 Muun kuin Metso Automation -toimilaitteen asennus Metso Automation vastaa ainoastaan itse asentamiensa ulkopuolisten valmistajien toimilaitteiden soveltuvuudesta venttiiliensä kanssa käytettäväksi. Muun valmistajan toimilaite voidaan asentaa ainoastaan, jos siinä on sopiva ISO liityntä. 7 TOIMINTAHÄIRIÖT Taulukossa 4 on esitetty toimintahäiriöitä, joita saattaa esiintyä pitkäaikaisen käytön jälkeen. 8 TYÖKALUT Tavanomaisten työkalujen lisäksi tarvitset seuraavia erikoistyökaluja. Toimilaitteen irrottaminen venttiilistä: - ulosvetotyökalu Erkoistyökalut voidaan tilata valmistajalta. 9 VARAOSIEN TILAAMINEN Varaosia tilattaessa on tilauksessa ilmoitettava seuraavat tiedot: venttiilin tyyppimerkintä, ilmoitettu konekilvessä ja venttiiliä koskevissa asiakirjoissa osaluettelon numero (tai tämän ohjeen numero), osanumero, nimi ja määrä Ilmenemistapa Mahdollinen syy Toimenpiteet Venttiili ei ole tiiivis Toimilaitteen kiinniraja säädetty väärin Säädä kiinniraja Pallon tiivistävä pinta vaurioitunut Käännä palloa 180 venttiilissä Tiiviste vaurioitunut Vaihda tiiviste(et) Pallo ei pääse liikkumaan vapaasti Puhdista venttiilin sisäosat Venttiili liikkuu huonosti Tiivisteen ja pallon väliin kerääntynyt likaa Huuhtele venttiili sisältä Puhdista pallon tiivistävät pinnat ja tiivisteet mekaanisesti Akselin tiivistys vuotaa Väljä akselin tiivisterengassarja Kiristä mutterit Akselin tiivisterengassarja kulunut tai vioittunut Vaihda rengassarja

12 12 10 RÄJÄYTYSKUVA JA OSALUETTELO Osa Kpl Nimitys Suositeltava varaosa 1 1 Pesä, runkopuoli 2 1 Pesä, laippapuoli 3 1 Pallo 5 1 Akseli 7 1 tai 2 Tiiviste (S, T) 1 tai 2 Tiiviste (H) 8 1 Kansi 9 1 Kiristysholkki 10 1 Kiila 12 Vaarnaruuvi 13 Vaarnaruuvi 14 Vaarnaruuvi 16 Kuusiomutteri 17 Kuusiomutteri 18 Kuusiomutteri S-/T-tiivisteet H-tiivisteet 62 1 Tiivistejousi 63 2 Takatiiviste (S, T) X 1 Takatiiviste (H) X 64 2 Tukirengas X 65 1 Jakotason tiiviste X X 66 1 Kannen tiiviste X X 69 1 Akselitiiviste (sarja) X X 70 2 Aksiaalilaakeri (S,T) X 1 Aksiaalilaakeri (H) X 71 1 Aksiaalilaakeri X X 89 2 Laakerirunko 91 2 Laakeri 99 2 Laakeri Lautasjousipaketti

13 13 11 MITAT JA PAINOT ASME Class 150 ja 300 P Asennustason mitat ISO 5211 mukaan øo M R N E K øb1 øb ød DN A1 A ASME 150 Tyyppi Koko Laippa ISO Mitat, mm A A1 B B1 D E K M N øo P R kg XM 200 F14, F16, F F14, F16, F25, F F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Rakennepituus ASME B16, Table 1, long pattern, mukaan ASME 300 Type Koko Laippa ISO Mitat, mm A A1 B B1 D E K M N øo P R kg XG 50 F07, F F07, F10, F12, F F10, F12, F F14, F F14, F16, F F14, F16, F25, F F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Rakennepituus ASME B16, Table 2, long pattern, mukaan

14 Venttiili ja M-sarjan käsitoimilaite ø Z F G V K* J *) Katso K-mitta taulukosta sivulla 13 Tyyppi Mitat, mm F G J V øz kg M M M M M M

15 Venttiili ja B1C/B1J -toimilaite ø Z F G V K* J *) Katso K-mitta taulukosta sivulla 13 B1C-toimilaite Toimilaite Mitat, mm F G J V X NPT kg B1C /4 4.2 B1C /4 9.6 B1C /8 16 B1C /8 31 B1C /2 54 B1C /2 73 B1C /2 131 B1C /4 256 B1C /4 446 B1C B1J-toimilaite Toimilaite Mitat, mm F G J V X NPT kg B1J/B1JA /8 17 B1J/B1JA /8 30 B1J/B1JA /2 57 B1J/B1JA /2 100 B1J/B1JA /4 175 B1J/B1JA /4 350 B1J/B1JA

16 12 TYYPPIMERKINTÄ XG 06 D W TA J2 SJ S A A F 1. VENTTIILISARJA & RAKENNE, RAKENNEPITUUS XG Täysiaukkoinen, kaksoislaakeroitu palloventtiili Rakennepituus: ASME B Table 2, long pattern, ASME 300 XM Täysiaukkoinen, kaksoislaakeroitu palloventtiili Rakennepituus: ANSI B Table 2, long pattern, ASME KOKO 2. ASME-venttiilit, tuumaiset kierteet DIN-venttiilit, metriset kierteet NPS DN 02 2" " " " " " " " " PAINELUOKKA C ASME Class 150 D ASME Class 300 J DIN PN 10 K DIN PN 16 L DIN PN 25 M DIN PN LAIPPAPINTA W Korokelaippapinta, ASME B 16.5, (Ra / RMS ), vakio ASME-laipoilla C Korokelaippapinta, DIN 2526, Muoto C, vakio DIN-laipoilla 5. RAKENNE JA SOVELLUS TA Vakiorakenne, jousikuormitettu akselitiiviste, TA-Luft TE Yksitiivisteinen, muuten vakio TQ Q-vaimennin, muuten vakio EQ Yksitiivisteinen, Q-vaimennin, muuten vakio 6. PESÄN MATERIAALI J2 ASTM A216 gr WCB S6 ASTM A351 gr CF8M J5 ASTM A217 gr C5 7. PALLO / PINNOITTEET JA AKSELIMATERIAALI SJ Haponkestävä teräs 316 / kovakromi ja XM-19 SP Haponkestävä teräs 316 ja XM-19 RX Haponkestävä teräs 316 / CrC ja XM-19 RR Haponkestävä teräs 316 / WC-CO ja XM-19 RC Haponkestävä teräs 316 / (W/Cr)C ja XM-19 SL Haponkestävä teräs 316 / NiBo ja XM-19 SW Haponkestävä teräs 410 / CrC ja XM TIIVISTE JA PINNOITEMATERIAALI METALLITIIVISTEISET VENTTIILIT Tiivistemateriaali Pinnoite A Haponkestävä teräs 316 Kobolttiseos, kovapinnoite B Haponkestävä teräs 316 CrC-LF R Haponkestävä teräs 316 Volframikarbidi, WC-CO Z Haponkestävä teräs 410 Volframikarbidi, WC-CO S- ja L-tiivisteet W Haponkestävä teräs 410 S- ja L-tiivisteet Volframikarbidi, CrC-LF C Haponkestävä teräs 316 Volframikromikarbidi, (WC/Cr)C PEHMEÄTIIVISTEISET VENTTIILIT Tiivistemateriaali Pinnoite T Haponkestävä teräs 316 PTFE M Haponkestävä teräs 316 Vahvistettu PTFE P Haponkestävä teräs 316 PEEK N Haponkestävä teräs 316 Polyamidi 10. LAAKERIT JA TIIVISTEMATERIAALIT Tukilaakeri Akselitiiviste Pesäntiiviste O-rengas Aksiaalilaakeri A B C D H S PTFE/ haponk.. teräsverkko PTFE/ haponk. teräsverkko Kobolttiseos V-rengas PTFE PTFE Viton GF Täytetty PTFE Grafiitti Grafiitti Viton GF Täytetty PTFE V-rengas PTFE PTFE Viton GF Kobolttiseos + haponk. teräs Kobolttiseos Grafiitti Grafiitti Viton GF Kobolttiseos + haponk. teräs PTFE/ haponk. teräsverkko PTFE/ haponk. teräsverkko V-rengas PTFE PTFE EPDM Nitronic 60 + kobolttiseos Grafiitti Grafiitti EPDM Nitronic 60 + kobolttiseos 11. RUUVIMATERIAALIT Ruuvimateriaalit tuumaisille kierteille Ruuvit Mutterit D B8M 8M F L7M 2HM A B7 2H Ruuvimateriaalit metrisille kierteille K A2-70 A2-70 R TIIVISTETYYPPI, TAKATIIVISTE JA LAAKERIMATERIAALI Tiivistetyyppi Takatiiviste Jousi Tukirengas S S, metalli, O-rengas Inconel 625 PTFE yleistiiviste L L, metalli, Grafiitti/ - PTFE polymeerisuojattu PTFE H H, metalli, palkeet Grafiitti - - T T, pehmeä, O-rengas Inconel 625 PTFE yleistiiviste Metso Automation Inc. Europe, Levytie 6, P.O. Box 310, Helsinki, Finland. Tel Fax North America, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA. Tel Fax Latin America, Av. Independéncia, 2500-Iporanga, , Sorocaba-São Paulo, Brazil. Tel Fax /49 Asia Pacific, 238A Thomson Road, #25-09 Novena Square Tower A, Singapore. Tel Fax Middle East, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai, United Arab Emirates. Tel Fax
