PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA
|
|
- Eeva-Kaarina Pääkkönen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA Metson Neles pneumaattinen B-sarjan mäntätoimilaite on suunniteltu käytettäväksi vaativissa säätö- ja sulkusovelluksissakin, joista B1C on kaksitoiminen ja B1J on jousipalautteinen toimilaite. Molempien toimilaitteiden liitostaso venttiilin suuntaan on tehty ISO 5211/1 mukaisesti kun käytetään Metson liitososia.nämä toimilaitteet ovat erittäin kestäviä ja niitä voi käyttää kaikkien neljänneskiertoventtiilien toimilaitteina. Kaksitoiminen B1C kannattaa valita silloin, kun tarvitaan paikalleen jäävää ominaisuutta. B1C:tä on tarjolla useita eri kokoja ja momenttialue on 40 Nm:stä aina Nm:iin. Jos taas tarvitaan hätäsulkutoimintoa, jousikäyttöinen toimilaite on oikea valinta. Jousikäyttöisessä toimilaitteessa on itsepidättyvä jousipaketti joka mahdollistaa joko jousisulkee tai jousi-avaa toiminnon. Toimilaite voidaan asentaa niin läppä-, segmentti kuin palloventtiilin päälle ja haluttu toiminto, hätäsulku (B1J) tai hätäavaus (B1JA) on toteutettavissa erittäin yksinkertaisesti. Jousipalautteisia toimilaitteita on saatavilla vakiojousella (4 bar), kevyellä jousella (3 bar) tai vahvalla jousella (5 bar) varustettuna. Nämä toimilaitteet antavat ulostulomomentiksi Nm:stä aina Nm:iin, kun max syöttöpaine on 8,5 bar. Säädettävät rajaruuvit Toimilaitteessa on vakiona säädettävät rajaruuvit aukisuuntaan ( avauskulma) ja kiinni-suuntaan (0 avauskulma). Avautumis/sulkukulma voidaan myös vaihtoehtoisesti säätää mille tahansa välille. Kulutusta kestävä laakerointi Toimilaitteen vivun laakerointi vähentää kitkaa ja pidentää sekä vivun että kotelon toimintaikää. Korroosiokestävyys Toimilaitteen valuteräksinen runko sekä kevyt alumiininen sylinteri on maalattu epoksimaalilla. Sylinterin anodisoitu sisäpinta parantaa kulutuksenkestävyyttä. Säädettävät rajaruuvit ovat ruostumatonta terästä. Erittäin vaativiin paikkoihin toimilaite voidaan maalata paksummalla maalikerroksella. Itsepidättyvä jousipakka B1J jousipalautteisen toimilaitteen jousi on pakattu kehikkoon, jotta laite olisi turvallinen huoltaa. Jousikehikko myös parantaa toimilaitteen luotettavuutta. käyttölämpötilaa laajentaa -40 C C:een. Jos prosessilämpötila ylittää +300 C C:tta, toimilaitteeseen suositellaan kuumaliitososia. Korkean käyttömäärän rakenne Kun toimilaitteelta vaaditaan äärimmäisen paljon tai erittäin nopeita operointeja, voidaan rakennetta parantaa joko valitsemalla kestävämmät tiivisteet ja laakerit tai suurentamalla ilmayhteitä tai molempia yhdessä. ATEX yhteensopivuus Vakiorakenne täyttää ATEX vaatimukset. Ylisuuret sylinterit Kun olosuhteista johtuen joudutaan tyytymään matalampaan käyttöpaineeseen on mahdollista valita toimilaitteeseen suuremmat sylinterit (B1C60, 75, 602, 752). Näin mahdollistetaan tarvittava vääntömomentti pienemmällä syöttöpaineella. Käsikäyttö Haluttaessa varmistaa toimilaitteen liikuttaminen myös silloin kun paineilmaa ei ole saatavilla, voidaan toimilaitteeseen valita käsipyörä, käsivaihde tai oikein suurta momenttia vaativiin sovelluksiin (esim. isot palloventtiilit) hydraulinen käsikäyttö. Jousi sulkee- ja jousi avaa- toiminto Toimilaite voidaan varustaa joko niin, että jousi sulkee (B1J) tai jousi avaa (B1JA). Käyttöpaineesta riippuen on valittavina kolme erilaista jousta, jotka vastaavat joko 3, 4 tai 5 bar operointipainetta jousen suuntaan. Matalan / korkean lämpötilan rakenne Vakiorakenne mahdollistaa toimilaitteen käytön lämpötila-alueella -20 C C. Vaihtamalla pehmeät osat laajempaan lämpötilaan soveltuvilla osilla, voidaan Hätäsulku (ESD tai ESV) Toimilaite voidaan varustaa siten, että sen ja myös venttiilin operointia voidaan kokeilla ilman että pro-sessin toimintaa häiritään. Tarve tällaiseen ilmenee usein silloin, kun halutaan turvata prosessin hallittu alasajo esim. tulipalon sattuessa tai sähkökatkoksen aikana. 6 B 20 FI 11/2013
2 METSO 6 B 20 FI Lukintamahdollisuus Toimilaite on mahdollista lukita paikoilleen mahdollisten huoltotoimien ajaksi tai muista turvallisuussyistä. Tähän on olemassa useita eri rakennevaihtoehtoja. Instumentointi ja säätimet Toimilaitteeseen on saatavilla lukuisia erilaisia lisävarusteita alkaen rajakytkimistä, asentolähettimistä ja asennoittimista aina boostereihin ja volumitankkeihin saakka. Suunnittelu tapahtuu aina sovelluskohtaisesti. B1C toimilaite on suunniteltu 1/4 kiertotoimilaitteeksi käytettäväksi niin säätö- kuin sulkusovelluksissa. Toimilaite toimii paineilmalla. Vipu on suunniteltu niin, että toimilaitteen antama nimellismomentti ylittyy selvästi 0 :een avauskulmalla. KAKSITOIMINEN TOIMILAITE, B1C Sovellukset: kaikki neljänneskierto-venttiilit säätöön ja sulkuun, kompressorien antisurge-venttiilit, kiertovirtauksen säätö, savu- RÄJÄYTYSKUVAT JA OSALUETTELOT Toimilaiteet B1C 6 peltien ohjaus jne... Toimilaite koko Sylinterin halkaisija [mm] Tekninen data Ilman kulutus/ isku [litra] Max venttiilin akselin koko [mm] Max syöttöilmanpaine [bar] B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C A A 4, 20, A Kotelo Alumiini 2 1 Kansi Alumiini 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Alumiini 10 1 Männänvarsi Teräs, HCr pinnoitettu 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 1 O-rengas Nitriilikumi 20 2 Laakeri Teräs + PTFE 21 2 Laakeri Teräs + PTFE 22 1 Mutteri PE-HD 23 2 Laakeri PE-HD 2 Männän tiiviste PE-HD 26 1 Rajoitinruuvi Teräs 1 Rajoitinruuvi Teräs 28 1 Ruuvi Teräs 29 1 Ruuvi Teräs 30 5 Ruuvi Teräs 3 Ruuvi Teräs 32 2 Ruuvi Teräs 33 1 Mutteri Teräs 33A 1 O-rengas Nitriilikumi 1 Ruuvi Teräs 36 2 Lukitusrengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Muovi 2 Tulppa Muovi 44 1 Sylinterin pääty Alumiini 45 4 Ruuvi Teräs 49 1 Holkki Teräs 58 1 Huohotin EPDM kumi 60 1 O-rengas Nitriilikumi 67 1 Ruuvi Teräs 2 TEKNINEN ESITE 11/13
3 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA Toimilaiteet B1C A B1CM B1CM A A 4 4A B1C, B1CM 9 4, 20, B1C, B1CM Kotelo Valurauta 2 1 Kansi Valurauta 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 20 2 Laakeri Teräs+ PTFE, Pronssi + PTFE 21 2 Laakeri Teräs+ PTFE, Pronssi + PTFE 22 1, 2 Laakeri PE-HD 23 2 Laakeri PE-HD 2,3 Männän tiiviste Messinki 2 Holkki Ruostumaton teräs 26 1 Rajoitinruuvi Ruostumaton teräs 1 Rajoitinruuvi Ruostumaton teräs 28 1 Rajoitinruuvi Ruostumaton teräs 29 1 Rajoitinruuvi Ruostumaton teräs 30 4 Ruuvi Teräs, sinkitty 8,12 Ruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 1 Mutteri Ruostumaton teräs 33A 1 O-rengas Nitriilikumi 1 Mutteri Ruostumaton teräs 35 1 Lukkomutteri Teräs 36 2 Lukkorengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Polyesteri 41 Suojatulppa Ruostumaton teräs Suojatulppa Muovi 44 1 Sylinterin pääty Valurauta 47 1 Vääntöavain Teräs 48 2 Aluslaatta Teräs 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 1 Ruuvi Ruostumat TEKNINEN ESITE 11/13 3

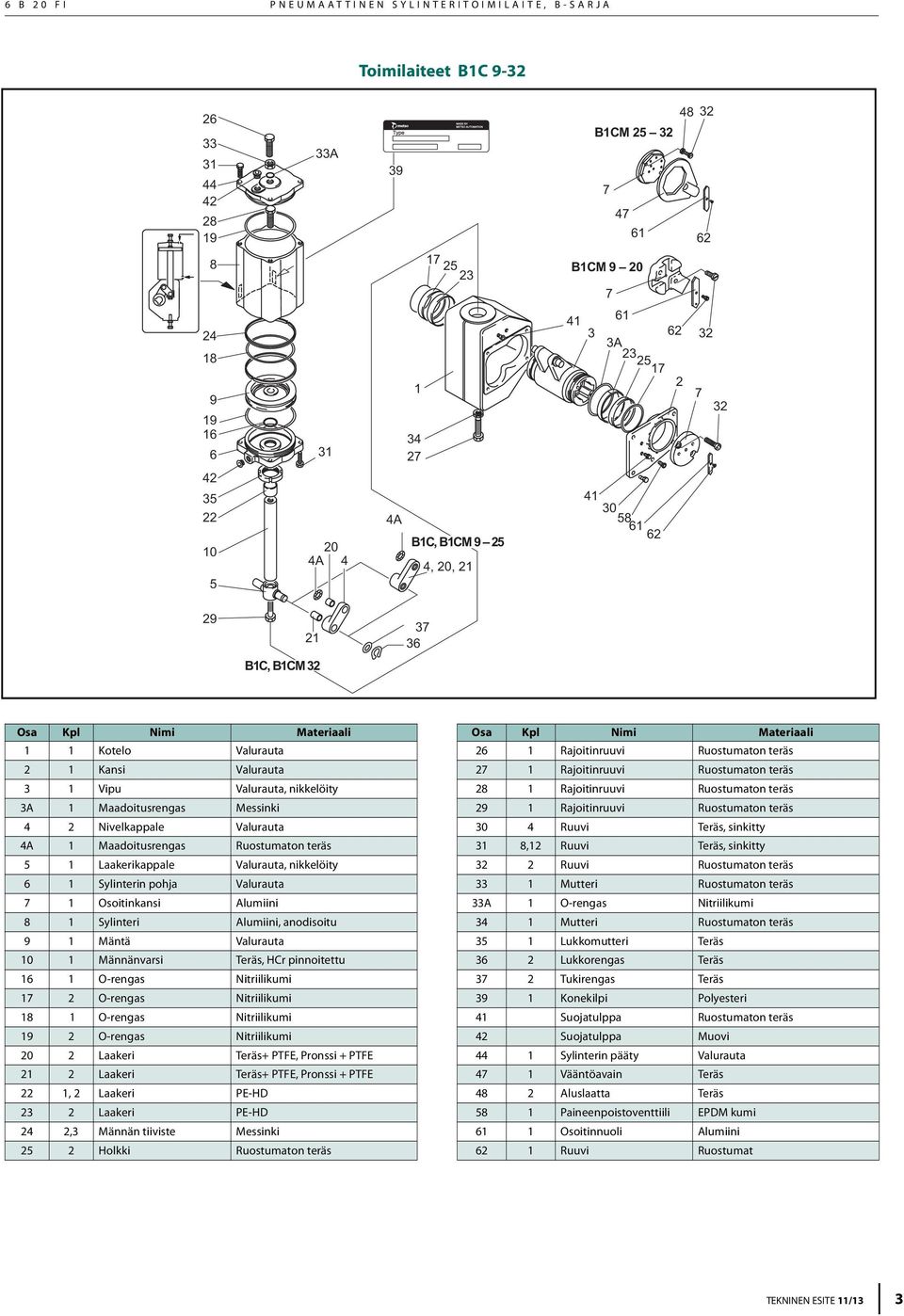

4 METSO 6 B 20 FI Toimilaiteet B1C A A A B1CM Kotelo Teräs 2 1 Kansi Teräs 3 1 Vipu Valutauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Antistaattinen rengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 20 2 Laakeri Pronssiverkko + PTFE 21 2 Laakeri Pronssiverkko + PTFE 22 2 Laakeri PE-HD 23 2 Laakeri PE-HD 3, 4 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 1 Rajoitinruuvi Ruostumaton teräs 1 Rajoitinruuvi Ruostumaton teräs 28 1 Ruuvi Teräs, sinkitty 29 1 Ruuvi Teräs, sinkitty 30 6 Ruuvi Ruostumaton teräs 6 Vaarnaruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 1 Mutteri Ruostumaton teräs 33A 1 O-rengas Nitriilikumi 1 Mutteri Ruostumaton teräs 35 1 Lukkomutteri Teräs 36 2 Lukkorengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Polyesteri 41 Suojatulppa Ruostumaton teräs Suojatulppa Muovi 44 1 Sylinterin pääty Valurauta 45 6 Mutteri Teräs, sinkitty 46 6 Aluslevy Teräs, sinkitty 47 1 Vääntöavain Teräs 48 2 Aluslevy Teräs 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 1 Ruuvi Ruostumaton teräs 4 TEKNINEN ESITE 11/13

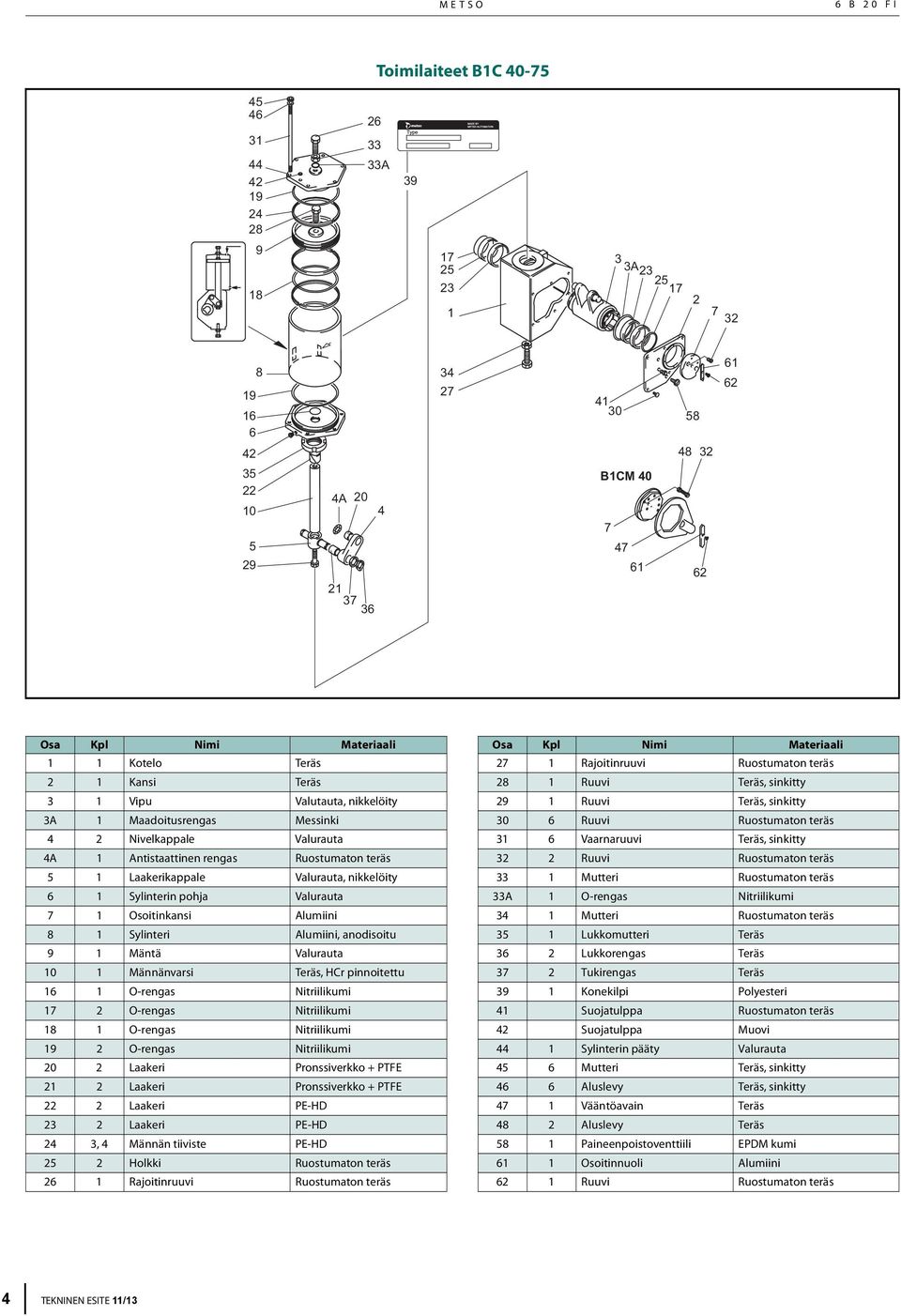

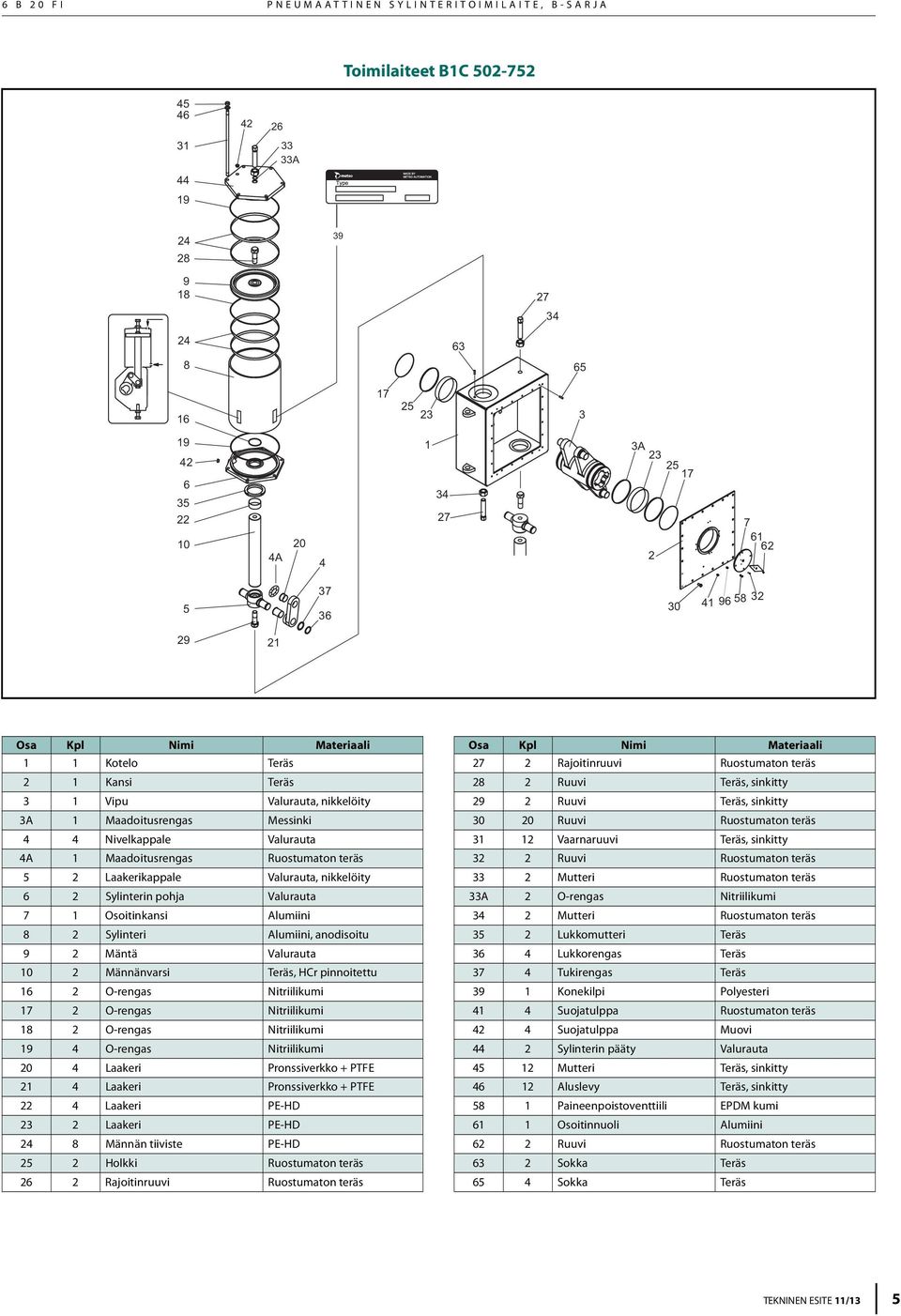

5 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA Toimilaiteet B1C A A A Kotelo Teräs 2 1 Kansi Teräs 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 4 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 2 Laakerikappale Valurauta, nikkelöity 6 2 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 2 Sylinteri Alumiini, anodisoitu 9 2 Mäntä Valurauta 10 2 Männänvarsi Teräs, HCr pinnoitettu 16 2 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 2 O-rengas Nitriilikumi 4 O-rengas Nitriilikumi 20 4 Laakeri Pronssiverkko + PTFE 21 4 Laakeri Pronssiverkko + PTFE 22 4 Laakeri PE-HD 23 2 Laakeri PE-HD 8 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 2 Rajoitinruuvi Ruostumaton teräs 2 Rajoitinruuvi Ruostumaton teräs 28 2 Ruuvi Teräs, sinkitty 29 2 Ruuvi Teräs, sinkitty Ruuvi Ruostumaton teräs 12 Vaarnaruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 2 Mutteri Ruostumaton teräs 33A 2 O-rengas Nitriilikumi 2 Mutteri Ruostumaton teräs 35 2 Lukkomutteri Teräs 36 4 Lukkorengas Teräs 37 4 Tukirengas Teräs 39 1 Konekilpi Polyesteri 41 4 Suojatulppa Ruostumaton teräs 4 Suojatulppa Muovi 44 2 Sylinterin pääty Valurauta Mutteri Teräs, sinkitty Aluslevy Teräs, sinkitty 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 2 Ruuvi Ruostumaton teräs 63 2 Sokka Teräs 65 4 Sokka Teräs TEKNINEN ESITE 11/13 5

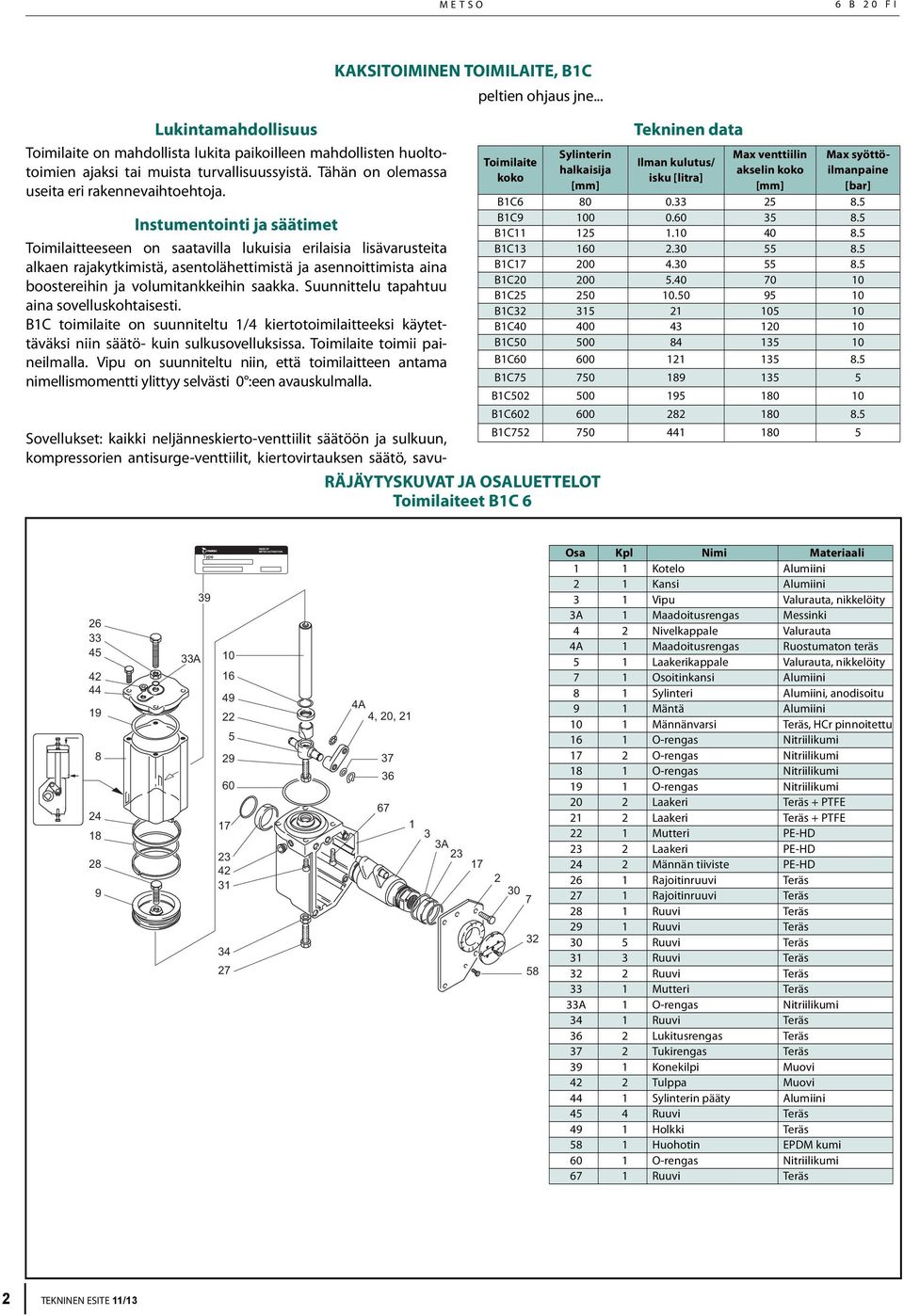

6 METSO 6 B 20 FI KAKSITOIMINEN TOIMILAITE, B1C TOIMINTAPERIAATE Vipumekanismi muuttaa männän lineaarilikkeen 90 (max 98 ) venttiiin kiertoliikkeeksi. Oikealla olevan kuvan käyrästä näkyy toimilaitteen momentin ja avauskulman suhde. Maksimimomentti saavutetaan avauskulmalla β=0 joka tyypillisesti on pallo- tai läppäventtiililn suurin tarvittava momenttitarve. Vipu on suunniteltu niin, että toinen momenttipiikki esiintyy :een kohdalla jolloin läppäventtiilin dynaaminen momentti on huipussaan. Allaolevan taulukon momenttiarvot ovat toimilaitteen nimellismomentteja eri syöttöpaineilla. TOIMILAITTEEN VALINTA Jotta toimilaite saadaan valituksi oikein juuri kyseiseen sovellukseen, pitää ensin määrittää venttiilin vaatima max operointimomentti. Tämä momenttiarvo löytyy usein venttiilin teknisistä tiedoista. Tämän jälkeen valitaan toimilaitteen tyyppi (kaksitoiminen vai yksitoiminen) sekä toimilaitteen käyttöolosuhteet (syöttöpaine). Kun nämä tiedot on selvitetty, valitaan taulukosta sellainen toimilaite, jonka antama momentti on yli tuon vaaditun venttiilin momentin. Mβ / Mn Mn 0.9 β/ Toimilaitteen ulostulomomentti avauskulman funktiona β = 0 venttiili on kiinni β = 90 venttiili on auki Mouh: TOIMILAITTEEN NIMELLISMOMENTTI M n Toimilatteen Ulostulomomentti Mn Nm - ft-lbs määrätyllä syöttöpainella bar - psi 3.0 bar 43 psi 3.5 bar 50 psi 4 bar 58 psi 5 bar 72 psi 5.5 bar 80 psi 6 bar 87 psi 7 bar 102 psi koko Nm lb ft Nm lb ft Nm lb ft Nm lb ft Nm lb ft Nm lb ft Nm lb ft B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C B1C Toimilaitetta voidaan käyttää myös suuremmalla syöttöpaineellla kuin mitä taulukossa on annettu. Suurimmat sallitut syöttöpaineet on listattu taulukossa sivulla 2. Esimerkiksi: Venttiilin vaatima momentti: 130 Nm Syöttöpaine ps = 4,8 bar Sulkukäyttö B1CU9 ulostulomomentti on 140 Nm VALITAAN B1CU9 6 TEKNINEN ESITE 11/13
7 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA JOUSIPALAUTTEINEN TOIMILAITE, B1J B1J toimilaite on suunniteltu 1/4-kiertotoimilaitteeksi käytettäväksi niin säätö kuin sulkusovelluksissa. Toimilaite toimii paineilmalla. Vipu on suunniteltu niin, että toimilaitteen antama momentti ylittyy selvästi avauskulmalla 0. Sovellukset: kaikki neljänneskierto-venttiilit säätöön ja sulkuun, savupeltien ohjaus, ESD ja ESV sovellukset jne... Toimilaitteen koko Sylinterin halkaisija [mm] Tekninen data Ilman kulutus/isku [litra) Max venttiilin akselin koko [mm] Max syöttöilmanpaine [bar] B1J B1J B1J BJ B1J B1J B1J B1J B1J RÄJÄYTYSKUVAT JA OSALUETTELOT Toimilaitteet B1J A A 4, 20, A Kotelo Valurauta 2 1 Kansi Valurauta 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 11 1 Jousi Teräs 12 1 Jousilautanen Teräs, sinkitty 13 1 Rengas Teräs 14 2 Lukkorengas Teräs 15 1 Kuusiomutteri Teräs 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 20 2 Laakeri Du-tyyppi, teräs+ PTFE 21 2 Laakeri Du-tyyppi, teräs+ PTFE 22 1 Laakeri PE-HD 23 2 Laakeri PE-HD 3 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 1 Rajoitinruuvi Ruostumaton teräs 1 Rajoitinruuvi Ruostumaton teräs 29 1 Ruuvi Teräs, sinkitty 30 4 Ruuvi Ruostumaton teräs 8, 12 Ruuvi Ruostumaton teräs 32 2 Ruuvi Ruostumaton teräs 33 1 Mutteri Ruostumaton teräs 33A 1 O-rengas Nitriilikumi 1 Mutteri Ruostumaton teräs 35 1 Lukkomutteri Teräs 36 2 Lukkorengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Polyesteri 40 1 Suodatin Ruostumaton teräs 41 4 Suojatulppa Ruostumaton teräs 1 Suojatulppa Muovi 43 1 Varoituskilpi Muovi 44 1 Sylinterin pääty Valurauta 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 1 Ruuvi Ruostumaton teräs TEKNINEN ESITE 11/13 7

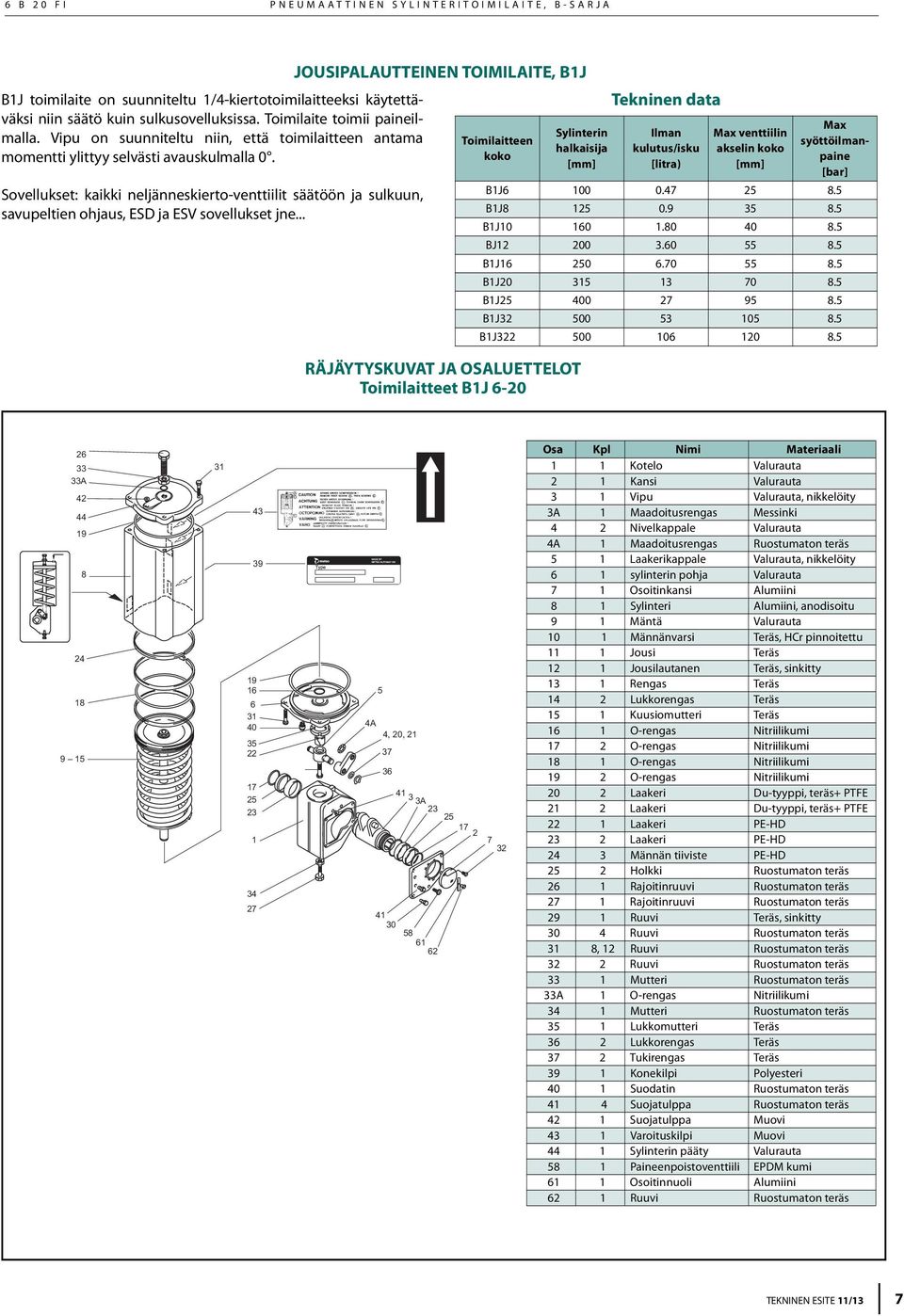

8 METSO 6 B 20 FI Toimilaitteet B1J A A 4, 20, A 20 B1J B1J A Kotelo Valurauta 2 1 Kansi Valurauta 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 11 1 Jousi Teräs 12 1 Jousilautanen Teräs, sinkitty 13 1 Rengas Teräs 14 2 Lukkorengas Teräs 15 1 Kuusiomutteri Teräs 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 1 O-rengas Nitriilikumi 20 2 Laakeri Teräs+ PTFE, Pronssi + PTFE 21 2 Laakeri Teräs+ PTFE, Pronssi + PTFE 22 1, 2 Laakeri PE-HD 23 2 Laakeri PE-HD 3, 4 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 1 Rajoitinruuvi Ruostumaton teräs 1 Rajoitinruuvi Ruostumaton teräs 29 1 Ruuvi Steel, zinced 30 4 Ruuvi Ruostumaton teräs 6 Vaarnaruuvi Ruostumaton teräs 32 2 Ruuvi Ruostumaton teräs 33 1 Mutteri Ruostumaton teräs 33A 1 O-rengas Nitriilikumi 1 Mutteri Ruostumaton teräs 35 1 Lukkomutteri Teräs 36 2 Lukkorengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Polyesteri 40 1 Suodatin Ruostumaton teräs 41 4 Suojatulppa Ruostumaton teräs 1 Suojatulppa Muovi 43 1 Varoituskilpi Alumiini 44 2 Sylinterin pääty Valurauta 45 6 Mutteri Teräs, sinkitty 46 6 Aluslevy Teräs, sinkitty 58 1 Ylipaineventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 1 Ruuvi Ruostumaton teräs 8 TEKNINEN ESITE 11/13

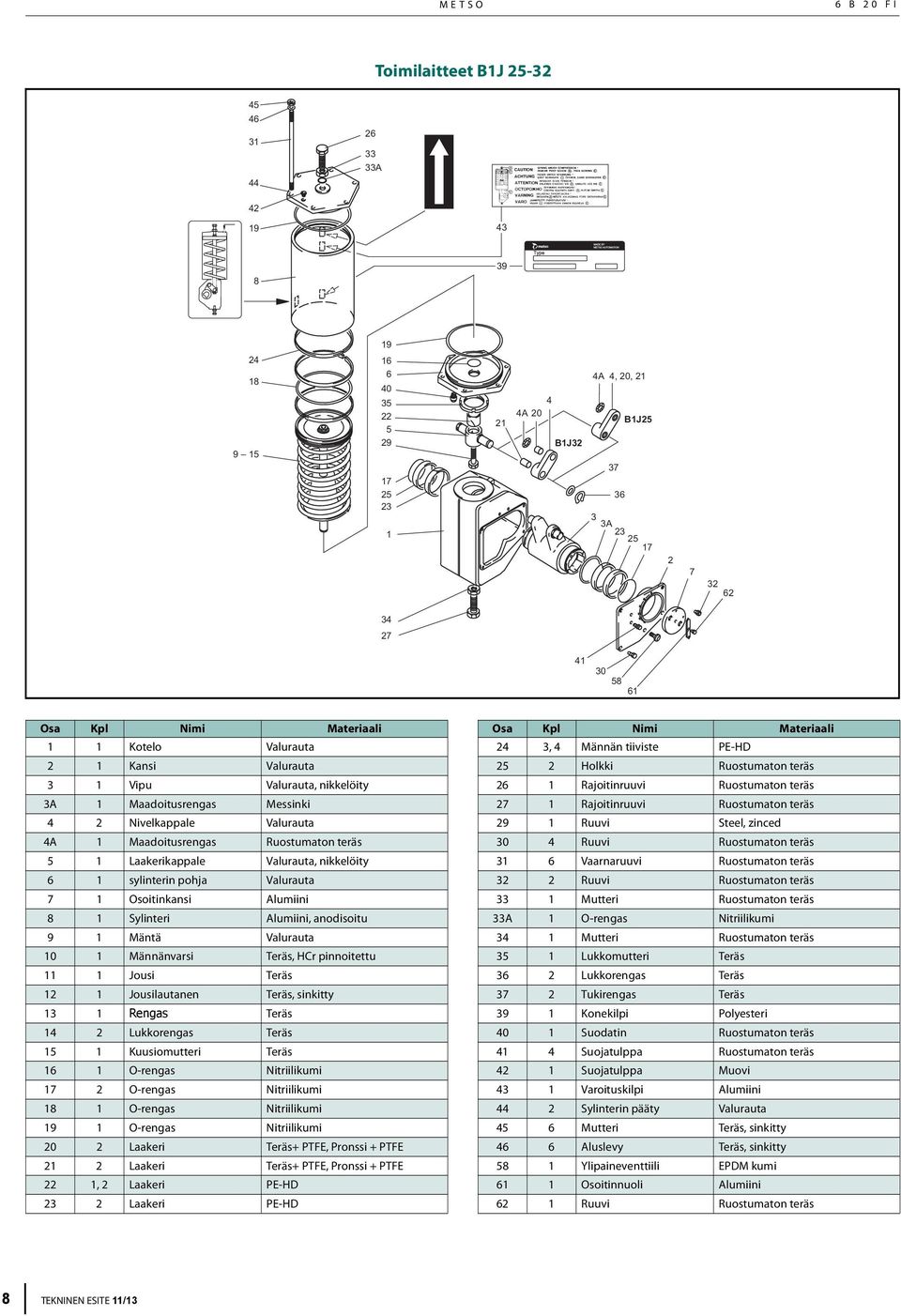

9 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA Toimilaitteet B1JU A A Kotelo Teräs 2 1 Kansi Teräs 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 4 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 2 Laakerikappale Valurauta, nikkelöity 6 2 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 2 Sylinteri Alumiini, anodisoitu 9 2 Mäntä Valurauta 10 2 Männänvarsi Teräs, HCr pinnoitettu 11 2 Jousi Teräs 12 2 Jousilautanen Teräs 13 2 Rengas Teräs 14 4 Lukkorengas Teräs 15 2 Kuusiomutteri Teräs 16 2 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 2 O-rengas Nitriilikumi 4 O-rengas Nitriilikumi 20 4 Laakeri Pronssi +PTFE 21 4 Laakeri Pronssi +PTFE 22 2 Laakeri PE-HD 23 2 Laakeri PE-HD 8 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 2 Rajoitinruuvi Ruostumaton teräs 2 Rajoitinruuvi Ruostumaton teräs 29 2 Ruuvi Teräs, sinkitty Ruuvi Ruostumaton teräs 12 Vaarnaruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 2 Mutteri Ruostumaton teräs 33A 2 O-rengas Nitriilikumi 2 Mutteri Ruostumaton teräs 35 2 Lukkomutteri Teräs 36 4 Lukkorengas Teräs 37 4 Tukirengas Teräs 39 1 Konekilpi Polyesteri 40 2 Suodatin Ruostumaton teräs 41 4 Suojatulppa Ruostumaton teräs 2 Suojatulppa Muovi 43 2 Varoituskilpi Alumiini 44 2 Sylinterin pääty Valurauta Mutteri Teräs, sinkitty Aluslevy Teräs, sinkitty 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 2 Ruuvi Ruostumaton teräs 63 2 Sokka Teräs 65 4 Sokka TEKNINEN ESITE 11/13 9

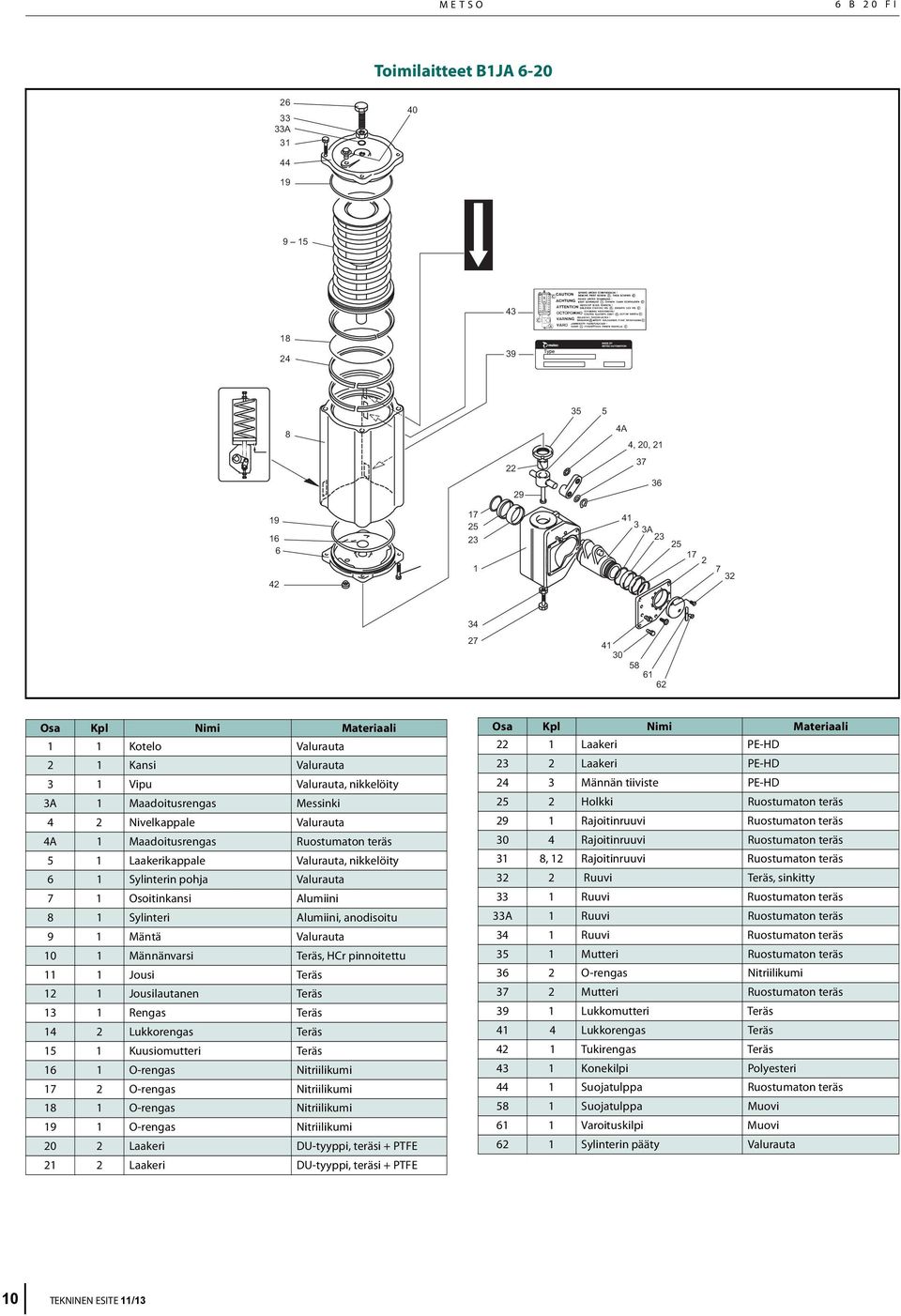

10 METSO 6 B 20 FI Toimilaitteet B1JA A A 4, 20, A Kotelo Valurauta 2 1 Kansi Valurauta 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 11 1 Jousi Teräs 12 1 Jousilautanen Teräs 13 1 Rengas Teräs 14 2 Lukkorengas Teräs 15 1 Kuusiomutteri Teräs 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 1 O-rengas Nitriilikumi 20 2 Laakeri DU-tyyppi, teräsi + PTFE 21 2 Laakeri DU-tyyppi, teräsi + PTFE 22 1 Laakeri PE-HD 23 2 Laakeri PE-HD 3 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 29 1 Rajoitinruuvi Ruostumaton teräs 30 4 Rajoitinruuvi Ruostumaton teräs 8, 12 Rajoitinruuvi Ruostumaton teräs 32 2 Ruuvi Teräs, sinkitty 33 1 Ruuvi Ruostumaton teräs 33A 1 Ruuvi Ruostumaton teräs 1 Ruuvi Ruostumaton teräs 35 1 Mutteri Ruostumaton teräs 36 2 O-rengas Nitriilikumi 37 2 Mutteri Ruostumaton teräs 39 1 Lukkomutteri Teräs 41 4 Lukkorengas Teräs 1 Tukirengas Teräs 43 1 Konekilpi Polyesteri 44 1 Suojatulppa Ruostumaton teräs 58 1 Suojatulppa Muovi 61 1 Varoituskilpi Muovi 62 1 Sylinterin pääty Valurauta 10 TEKNINEN ESITE 11/13

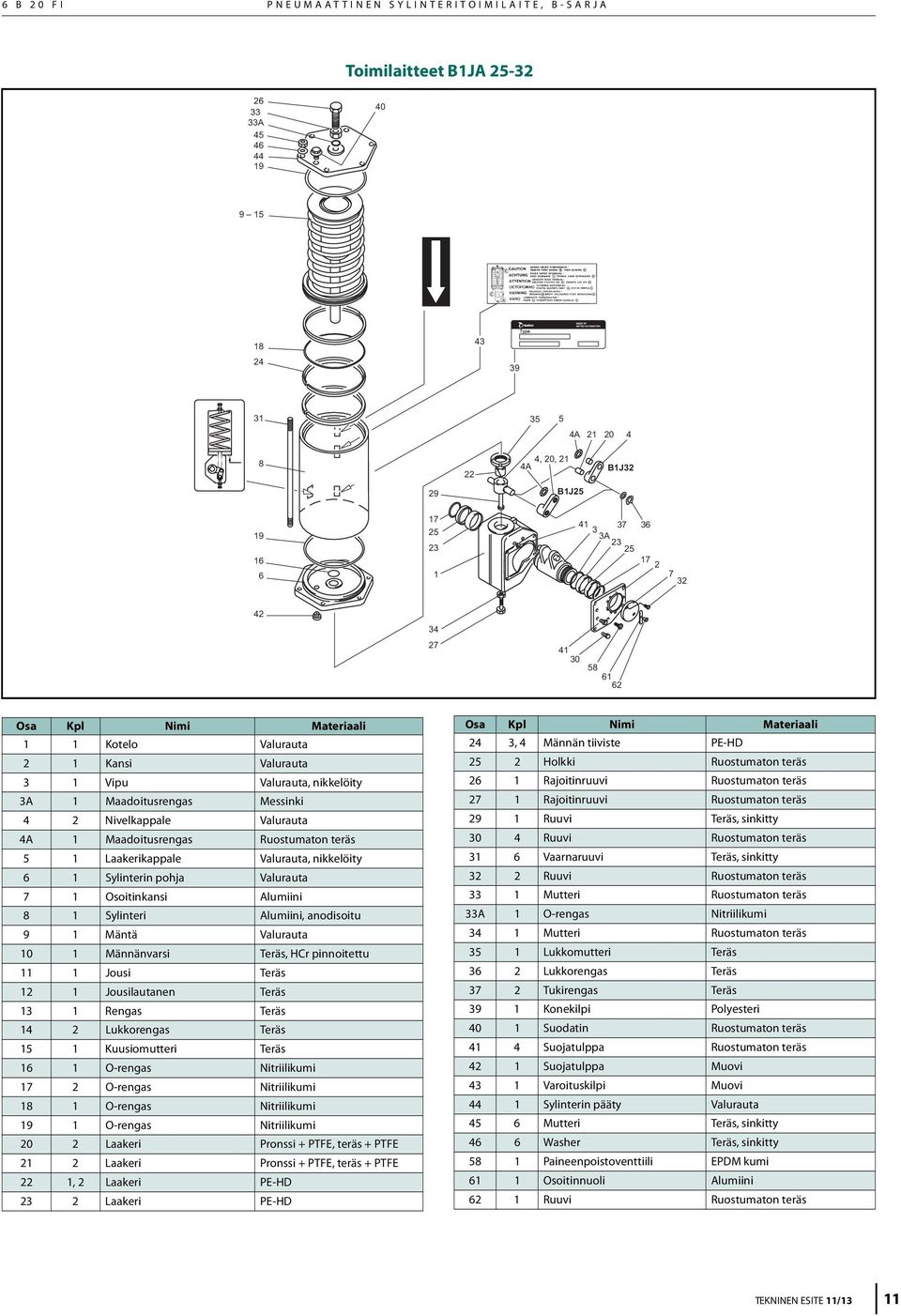

11 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA Toimilaitteet B1JA A A , 20, 21 4A B1J32 29 B1J A Kotelo Valurauta 2 1 Kansi Valurauta 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 2 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 1 Laakerikappale Valurauta, nikkelöity 6 1 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 1 Mäntä Valurauta 10 1 Männänvarsi Teräs, HCr pinnoitettu 11 1 Jousi Teräs 12 1 Jousilautanen Teräs 13 1 Rengas Teräs 14 2 Lukkorengas Teräs 15 1 Kuusiomutteri Teräs 16 1 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 1 O-rengas Nitriilikumi 1 O-rengas Nitriilikumi 20 2 Laakeri Pronssi + PTFE, teräs + PTFE 21 2 Laakeri Pronssi + PTFE, teräs + PTFE 22 1, 2 Laakeri PE-HD 23 2 Laakeri PE-HD 3, 4 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 1 Rajoitinruuvi Ruostumaton teräs 1 Rajoitinruuvi Ruostumaton teräs 29 1 Ruuvi Teräs, sinkitty 30 4 Ruuvi Ruostumaton teräs 6 Vaarnaruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 1 Mutteri Ruostumaton teräs 33A 1 O-rengas Nitriilikumi 1 Mutteri Ruostumaton teräs 35 1 Lukkomutteri Teräs 36 2 Lukkorengas Teräs 37 2 Tukirengas Teräs 39 1 Konekilpi Polyesteri 40 1 Suodatin Ruostumaton teräs 41 4 Suojatulppa Ruostumaton teräs 1 Suojatulppa Muovi 43 1 Varoituskilpi Muovi 44 1 Sylinterin pääty Valurauta 45 6 Mutteri Teräs, sinkitty 46 6 Washer Teräs, sinkitty 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 1 Ruuvi Ruostumaton teräs TEKNINEN ESITE 11/13 11

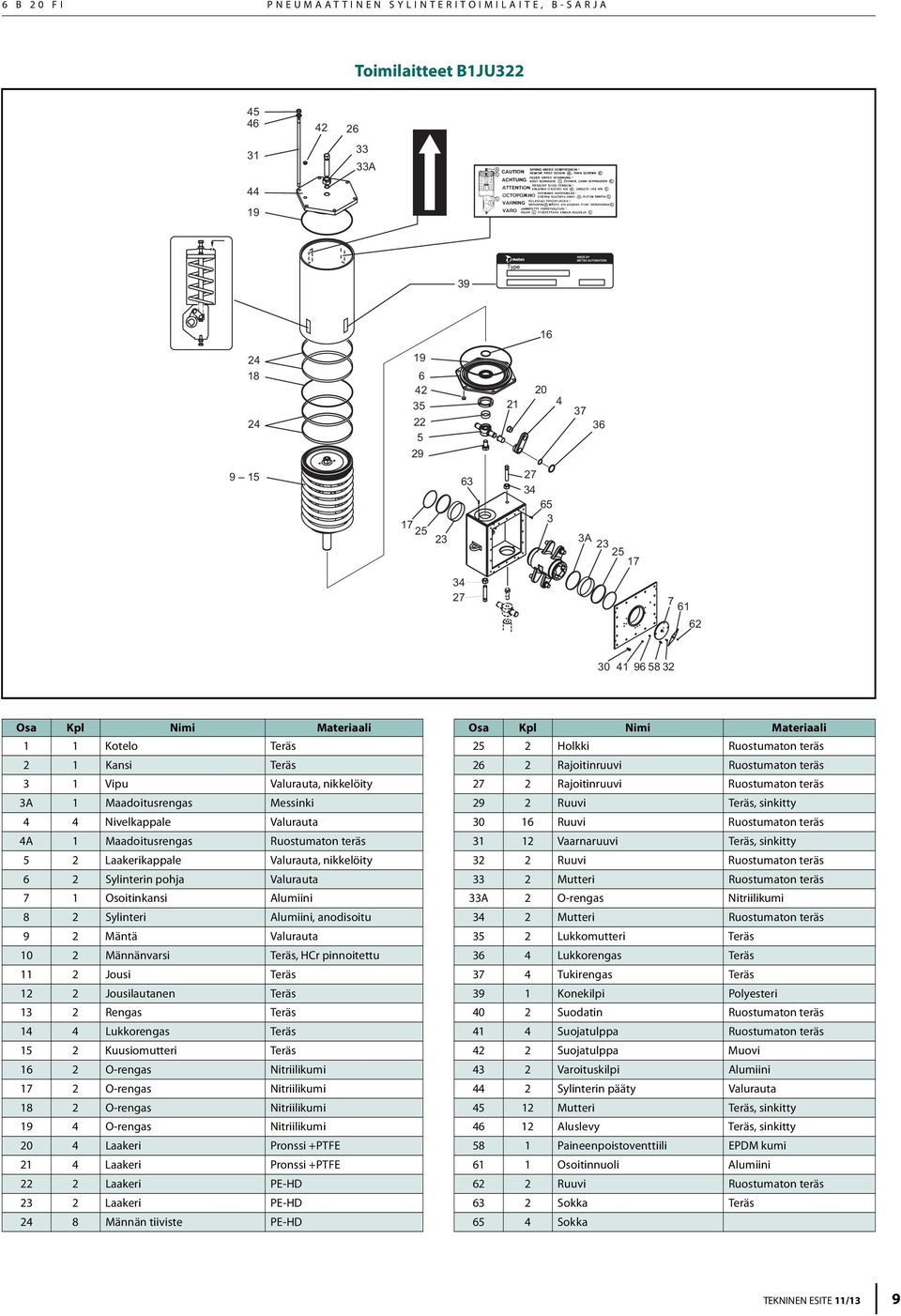

12 METSO 6 B 20 FI Toimilaitteet B1JAU A A A Kotelo Teräs 2 1 Kansi Teräs 3 1 Vipu Valurauta, nikkelöity 3A 1 Maadoitusrengas Messinki 4 4 Nivelkappale Valurauta 4A 1 Maadoitusrengas Ruostumaton teräs 5 2 Laakerikappale Valurauta, nikkelöity 6 2 Sylinterin pohja Valurauta 7 1 Osoitinkansi Alumiini 8 1 Sylinteri Alumiini, anodisoitu 9 2 Mäntä Valurauta 10 2 Männänvarsi Teräs, HCr pinnoitettu 11 2 Jousi Teräs 12 2 Jousilautanen Teräs 13 2 Rengas Teräs 14 4 Lukkorengas Teräs 15 2 Kuusiomutteri Teräs 16 2 O-rengas Nitriilikumi 2 O-rengas Nitriilikumi 18 2 O-rengas Nitriilikumi 4 O-rengas Nitriilikumi 20 4 Laakeri Pronssi + PTFE 21 4 Laakeri Pronssi + PTFE 22 2 Laakeri PE-HD 23 2 Laakeri PE-HD 8 Männän tiiviste PE-HD 2 Holkki Ruostumaton teräs 26 2 Rajoitinruuvi Ruostumaton teräs 2 Rajoitinruuvi Ruostumaton teräs 29 2 Ruuvi Teräs, sinkitty Ruuvi Ruostumaton teräs 12 Vaarnaruuvi Teräs, sinkitty 32 2 Ruuvi Ruostumaton teräs 33 2 Mutteri Ruostumaton teräs 33A 2 O-rengas Nitriilikumi 2 Mutteri Ruostumaton teräs 35 2 Lukkomutteri Teräs 36 4 Lukkorengas Teräs 37 4 Tukirengas Teräs 39 1 Konekilpi Polyesteri 40 2 Suodatin Ruostumaton teräs 41 4 Suojatulppa Ruostumaton teräs 2 Suojatulppa Muovi 43 2 Varoituskilpi Alumiini 44 2 Sylinterin pääty Valurauta Mutteri Teräs, sinkitty Washer Teräs, sinkitty 58 1 Paineenpoistoventtiili EPDM kumi 61 1 Osoitinnuoli Alumiini 62 2 Ruuvi Ruostumaton teräs 63 2 Sokka Teräs 65 4 Sokka Teräs 12 TEKNINEN ESITE 11/13
13 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA YKSITOIMINEN TOIMILAITE, B1J-SARJA TOIMINTAPERIAATE Jousi sulkee, tyyppi B1J Vipumekanismi muuttaa männän lineaariliikkeen 90 (max 98 ) venttiilin kiertoliikkeeksi. Oikealla olevien kuvien käyristä näkyy toimilaitteen momentin ja avauskulman suhde. Jousen aiheuttama mo-mentti on Mspring ja paineilman aiheuttama momentti, joka toimii jousta vastaan, on P s B1J P s merkitty Mp:llä (Esim M3, M4...) M s M p Allaolevan taulukon momenttiarvot ovat β = 0 β = 90 toimilaitteen minimimomentteja (Ms) eri (venttiili on suljettu) (venttiili on auki) syöttöpaineilla. TOIMILAITTEEN VALINTA Jotta toimilaite saadaan valituksi oikein juuri kyseiseen sovellukseen, pitää ensin määrittää venttiilin vaatima maksimi operointimomentti. Tämä momenttiarvo löytyy usein venttiilin teknisistä tiedoista. Tämän jälkeen pitää määrittää toimilaitteen tyyppi (jousi avaa tai jousi sulkee) sekä toimilaitteen käyttöolosuhteet (syöttöpaine). Kun nämä tiedot on selvitetty, valitaan taulukosta sellainen toimilaite, jonka antama momentti on yli tuon vaaditun venttiilin momentin. M n M M5 M4 M3.5 M spring /M n Jousi sulkee, tyyppi B1J M90 M n P s M p β = 0 (venttiili on suljettu) Mn M /Mn M B1JA P s M s β = 90 (venttiili on auki) M 3.5 Jousi avaa, tyyppi B1JA /M n M5 M4 Jousi avaa, tyyppi B1JA M spring M n Jousen minimimomentti Toimilaitteen Mn koko Nm lb ft B1JK6 B1JKA B1J6 B1JA B1JV6 B1JVA B1JK8, B1JKA B1J8, B1JA B1JV8, B1JVA B1JK10, B1JKA B1J10, B1JA B1JV10, B1JVA B1JK12, B1JKA B1J12, B1JA B1JV12, B1JVA B1JK16, B1JKA B1J16, B1JA B1JV16, B1JVA B1JK20, B1JKA B1J20, B1JA B1JV20, B1JVA B1JK, B1JKA B1J, B1JA B1JV, B1JVA B1JK32, B1JKA B1J32, B1JA B1JV32, B1JVA B1JK322, B1JKA B1J322, B1JA B1JV322, B1JVA Mn M n M4 M3.5 M3 M2.5 M spring M /M n Jousi sulkee, tyyppi B1JK (kevyt jousi) M6 M5 M4 M spring Jousi sulkee, tyyppi B1JV (vahva jousi) M90 Mn M90 M n M n Mn M M M /M n M4 M3.5 M3 Jousi avaa, tyyppi B1JKA (kevyt jousi) M2.5 M spring M6 M5 M 4 M spring Jousi avaa, tyyppi B1JVA (vahva jousi) Mn Mn TOIMILAITTEEN MOMENTTI, M n B1J toimilaitteen asennoittimen liitostaso on ISO5211 mukainen. Huom: Suurin sallittu syöttöpaine on 8,5 bar * B1JK on varustettu kevyemmällä jousella käytettäessä laitetta pienillä syöttöpaineilla. * B1J soveltuu normaaleille syöttöpaineille * B1JV vaatii korkeamman syöttöpaineen YLEISET VALINTAPERUSTEET Tärkein valintaperuste on aina jousen antama momentti.tämän jälkeen on varmistettava, että toimilaitteen syöttöpaine pystyy painamaan jousen kasaan. Mn = nominaali operoiontimomentti = jousen minimimomentti M spring = jousen tuottama momentti Mp = Momentti, jonka syöttöpaine saa aikaan toimimalla jousta vastaan (esim. M 5 = momentti operoitaessa toimilaitetta 5 bar:in syöttöpaineella, kun α = 0 venttiili on kiinni Esim 1: vaadittu venttiilin momentti: 130Nm vaadittu toiminto: jousi sulkee jousen minimimomentti: Mn B1JU10 = 150 Nm Valitaan B1JU10 Huom: minimi syöttöpaine voi olla 4 bar Esim 2: vaadittu venttiilin vaadittu toiminto: vaihe 1: vaihe 2: Valitaan B1JAU16 Huom: momentti: 500 Nm jousi avaa 90 avauskulmalla venttiili on täysin auki, B1JAU16:n jousen antama minimi nimellismomentti on 600 Nm Kun ilma sulkee venttiililn (-> 0 ) toimilaitteen momentti sulkutilanteessa on 650 Nm 4 barilla jos syöttöilman paine on alle 4 bar, ota yhteys Metson myyntiin TEKNINEN ESITE 11/13 13
14 METSO 6 B 20 FI LUKITUSVAIHTOEHTOJA kotelon päähän ERIKOISET RAKENTEET sylinterin päähän ISKUNVAIMENNIN KOTELON PÄÄHÄN Tyyppi: B1_Q Tyyppi: B1_W Tyyppi: B1C_N AUTOMAATTISESTI VAPAUTETTAVA LUKINTA SULKUASENNOSSA KÄSIN VAPAUTETTAVA LUKINTA SULKUASENNOSSA Tyyppi: B1C_P Tyyppi: B1_T KÄSIPYÖRÄ sylinterin päähän kotelon päähän HYDRAULINEN KÄSIKÄYTTÖ Tyyppi: B1C_K Tyyppi: B1C_L Tyyppi: B1CH 14 TEKNINEN ESITE 11/13
15 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA B1C B1J, B1JA B1CH MITTATAULUKOT B1C B1C Mitat, mm X G F V Y L K1 R1 NPT kg B1C /4 4,2 B1C /4 9,6 B1C /8 16 B1C /8 B1C /2 54 B1C /2 73 B1C /2 1 B1C /4 6 B1C /4 446 B1C B1C B1C Mitat, tuuma X G F V Y L K1 R1 NPT lbs B1C /4 9 B1C /4 21 B1C /8 35 B1C /8 68 B1C /2 1 B1C /2 161 B1C /2 289 B1C /4 564 B1C /4 983 B1C B1C B1C JOUSIKÄYTTÖINEN TOIMILAITE B1J, B1JA B1J, B1JA Mitat, mm X G F V Y L K1 R1 NPT kg B1J, B1JA /8 13 B1J, B1JA /8 B1J, B1JA /8 30 B1J, B1JA /2 57 B1J, B1JA /2 100 B1J, B1JA /4 5 B1J, B1JA /4 350 B1J, B1JA Mitat, tuuma X G F V Y L K1 R1 NPT lbs B1J, B1JA / B1J, B1JA /8 37 B1J, B1JA /8 66 B1J, B1JA /2 126 B1J, B1JA /2 220 B1J, B1JA /4 386 B1J, B1JA /4 771 B1J, B1JA B1CH Mitat, mm E F G L1 Nmax Y1 Y2 X1 NPT kg B1CH /8 59 B1CH /8 74 B1CH /2 100 B1CH /2 126 B1CH /2 2 B1CH /4 7 B1CH /4 550 B1CH B1CH B1CH Mitat, tuuma E F G L1 Nmax Y1 Y2 X1 NPT lbs B1CH /8 130 B1CH /8 163 B1CH /2 220 B1CH /2 8 B1CH /2 379 B1CH /4 765 B1CH / B1CH B1CH B1CH TEKNINEN ESITE 11/13 15
16 METSO 6 B 20 FI B1JH Tankki on asennettava pystyasentoon. Muihin asentoihin asennettaessa, ota yhteys Metson myyntiin. B1JR/B1JRR B1JH Mitat, mm X G F E N V Y L K1 R1 S NPT kg B1JH /8 30 B1JH /8 43 B1JH /2 70 B1JH /2 115 B1JH /4 0 B1JH /4 370 B1JH Mitat, tuuma X G F E N V Y L K1 R1 S NPT lbs B1JH /8 66 B1JH /8 95 B1JH /2 154 B1JH /2 3 B1JH /4 4 B1JH /4 815 B1JH B1JR/B1JRR Mitat, mm NPT kg X Z G F H I J V Y L K1 R1 B1JR / B1JR /8 B1JR /8 33 B1JR /2 60 B1JR /2 106 B1JRR /4 210 B1JRR /4 380 B1JRR B1JAR/B1JARR R1 K1 K1 R1 Mitat, tuuma NPT lbs X Z G F H I J V Y L K1 R1 B1JR /8 B1JR /8 B1JR /8 73 B1JR /2 132 B1JR /2 233 B1JRR /4 463 B1JRR /4 837 B1JRR B1JAR/B1JARR Mitat, mm X Z G F H I J V Y L K1 R1 NPT kg B1JAR / B1JAR /8 20 B1JAR /8 30 B1JAR /2 55 B1JAR /2 100 B1JARR /4 210 B1JARR /4 380 B1JARR Type Mitat, tuuma X Z G F H I J V Y L K1 R1 NPT lbs B1JAR /8 B1JAR /8 44 B1JAR /8 66 B1JAR /2 121 B1JAR /2 220 B1JARR /4 463 B1JARR /4 837 B1JARR TEKNINEN ESITE 11/13

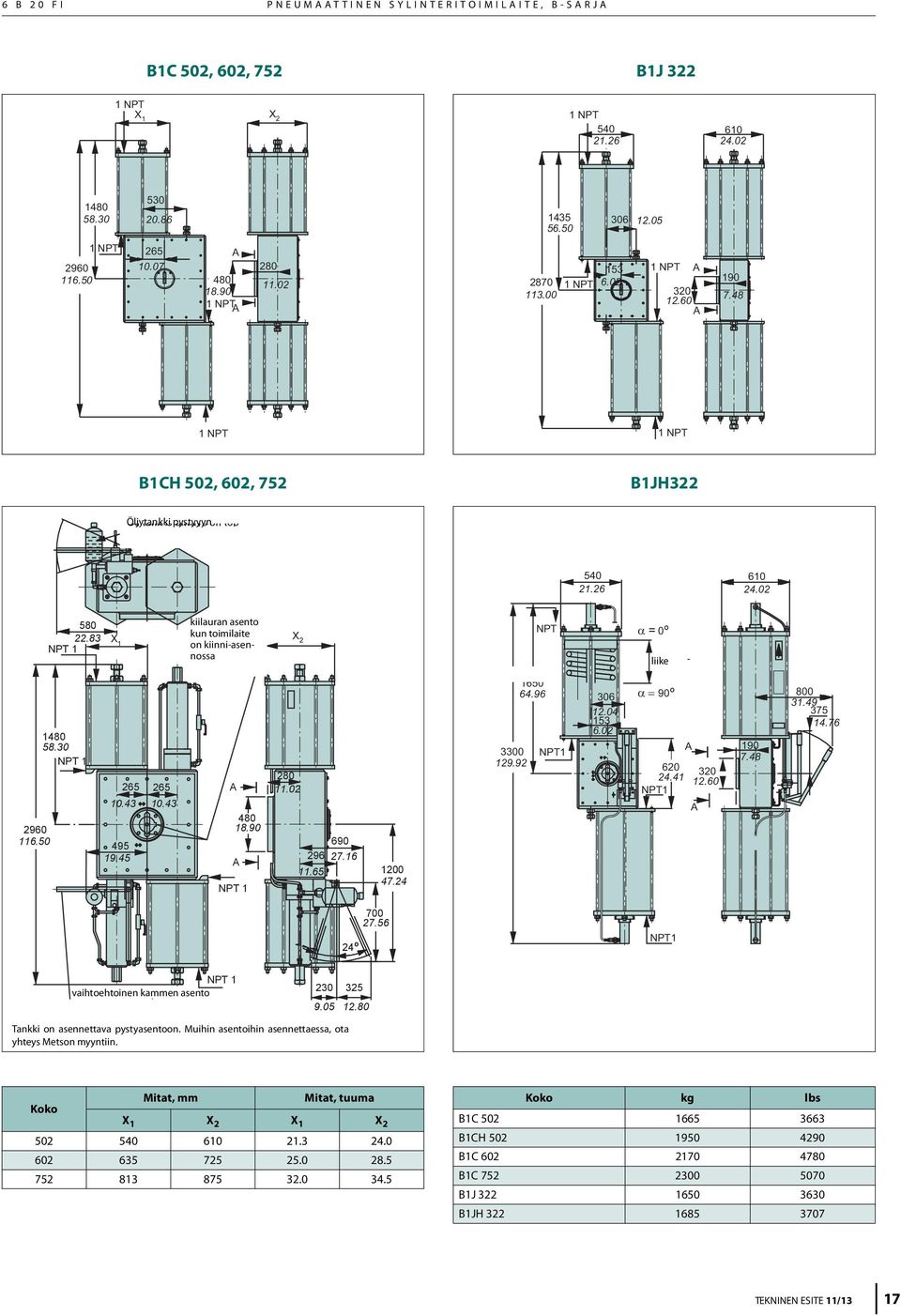

17 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA B1C 502, 602, 752 B1J NPT X 1 X 2 1 NPT NPT A NPT A NPT NPT A A NPT 1 NPT B1CH 502, 602, 752 B1JH322 Öljytankki Oil is pystyyyn always on top NPT 1 X 1 kiilauran Position asento of kun keyway toimilaite when on valve kiinni-asennossa closed is in position X 2 NPT α = 0º liike SWEPT NPT A A NPT NPT α = 90º A NPT1 A º NPT1 NPT 1 vaihtoehtoinen Alternative lever kammen position asento L Tankki on asennettava pystyasentoon. Muihin asentoihin asennettaessa, ota yhteys Metson myyntiin. Mitat, mm Mitat, tuuma X 1 X 2 X 1 X kg lbs B1C B1CH B1C B1C B1J B1JH TEKNINEN ESITE 11/13

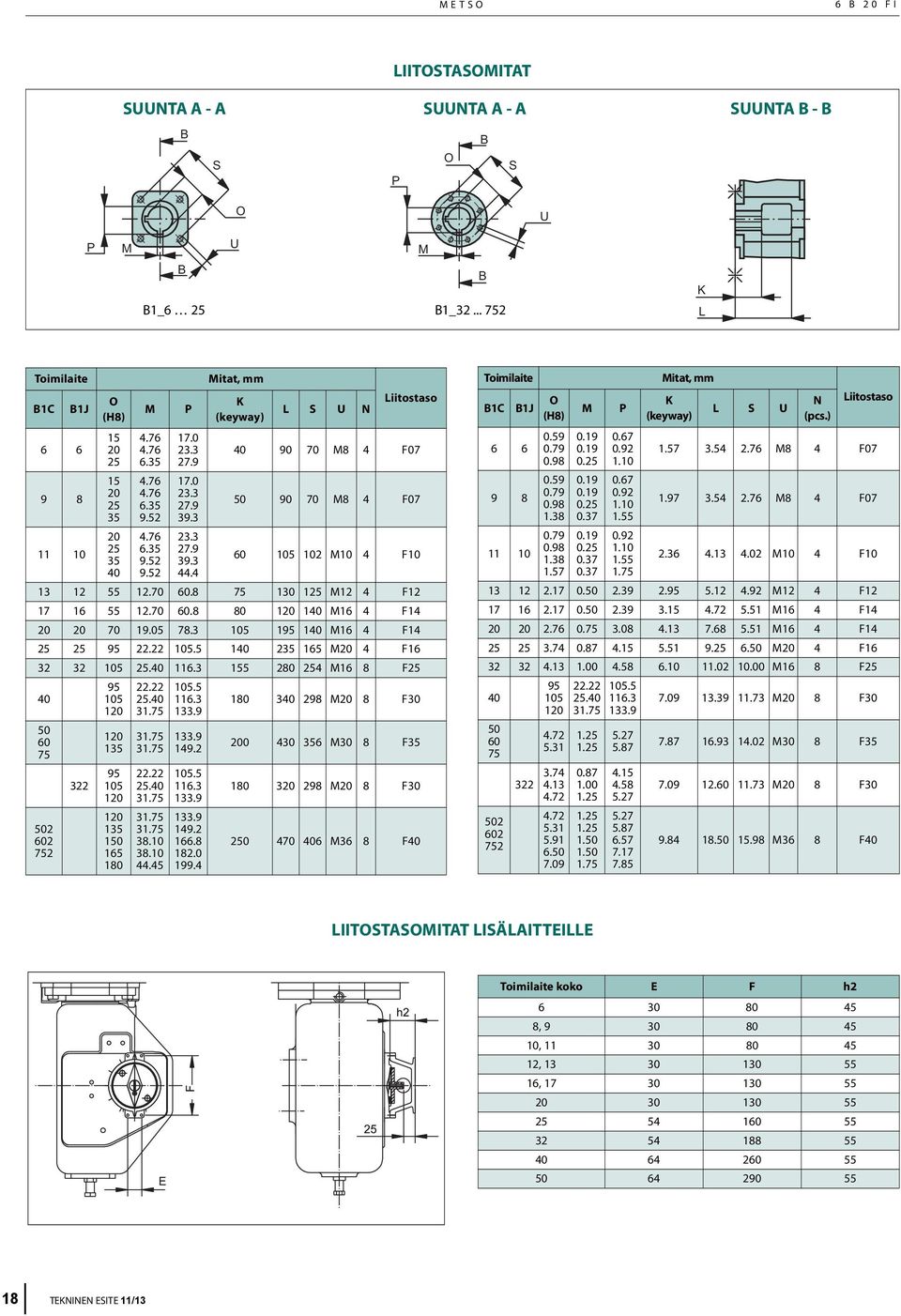

18 METSO 6 B 20 FI LIITOSTASOMITAT SUUNTA A - A SUUNTA A - A SUUNTA B - B B S P O B S O U P M U M B B B1_6 B1_ K L Toimilaite B1C B1J O (H8) M P Mitat, mm K (keyway) L S U N Liitostaso M8 4 F M8 4 F M10 4 F M12 4 F M16 4 F M16 4 F M20 4 F M16 8 F M20 8 F M30 8 F M20 8 F M36 8 F40 Toimilaite B1C B1J O (H8) M P Mitat, mm K (keyway) L S U N (pcs.) Liitostaso M8 4 F M8 4 F M10 4 F M12 4 F M16 4 F M16 4 F M20 4 F M16 8 F M20 8 F M30 8 F M20 8 F M36 8 F40 LIITOSTASOMITAT LISÄLAITTEILLE Toimilaite koko E F h , , , , TEKNINEN ESITE 11/13
19 6 B 20 FI PNEUMAATTINEN SYLINTERITOIMILAITE, B-SARJA TYYPPIKOODI Pneumaattinen kaksitoiminen toimilaite B1C B1 C M S Q U 20/70 HL E X M Merkit 1, 2, 6 ja 7 ovat pakollisia merkkejä. 1. TUOTERYHMÄ B1 Mäntätoimilaite, jonka liitostaso on ISO5211 mukainen. 2. SARJA C Kaksitoiminen, pneumaattinen. 7. KOKO Esim 50/120 = toimilaitteen koko/akselin reikäkoko huom: erikoiskoot (B1C50 ja 502 ylisuurilla sylintereillä 60 - max syöttöpaine 8,5 bar (sylinteri Ø 600 mm) 75 - max syöttöpaine 5 bar (sylinteri Ø 750 mm) max syöttöpaine 8,5 bar (sylinteri Ø 600 mm) max syöttöpaine 5 bar (sylinteri Ø 750 mm) 3. RAKENNE - Vakiorakenne, jos ä ei ole. H Käsihydraulikäyttö. 4. SYLINTERI- JA KOTELOMATERIAALI - Ilman ä (vakio rakenne), sylinteri on alumiinia ja kotelo GG-20. S Terässylinteri ja GG-20 kotelo ja mäntä. X Terässylinteri ja GGG-40 kotelo ja mäntä. 5. ERIKOISRAKENTEET - Vakio rakenne ilman ä. Q W QW Z N Mekaaninen männänliikkeen lukinta kotelon päässä. Lukinta tehdään pitkällä rajaruuvilla kiinni-asentoon. Mekaaninen männänliikkeen lukinta sylinterin päässä. Lukinta tehdään pitkällä rajaruuvilla auki-asentoon. Mekaaninen männänliikkeen lukinta sekä sylinterin että kotelon päässä. Lukinta voidaan tehdä pitkällä rajaruuvilla sekä kiinni että auki-asentoon. Iskunvaimennin sylinterin päässä, ( C). Iskunvaimennin kotelon päässä, ( C). Automaattinen lukituksen vapautus kiinniasennosta. Käytetään P kansiventtiilin yhteydessä, ei salli mitään vapaata liikettä. Käsinvapautettava lukituslaite, jolla laite voidaan lukita aukisentoon T ja se sallii 20 liikkeen. Soveltuu ESD venttiilin testaamiseen. K Käsipyörä sylinterin päädyssä. (koot 9 - ) L Käsipyörä kotelon päädyssä. (koot 9 - ) R Käsipyörä molemmissa päädyissä. (koot 9 - ) Käsipyörä kierukkavaihteella sylinterin päässä (koot 32-75). RK Ei sovellu kokoihin 502, 602 ja 752. RL RR Y Käsipyörä kierukkavaihteella kotelon päässä (koot 32-75). Ei sovellu kokoihin 502, 602 ja 752. Käsipyörä kierukkavaihteella sylinterin ja kotelon päässä (koot 32-75). Ei sovellu kokoihin 502, 602 ja 752. Erikoisrakenne. 8. HL TIIVISTE- JA LAAKERIMATERIAALIT (kaikki versiot ATEX II 2 G c ja ATEX II 3 G c) Vakiorakenne ilman ä (-20 C C) O-renkaat: Nitriilikumi (NBR) Laakerit ja männän tiivisteet: PE-HD DU-laakerit: koot 6... Ruostumaton teräsverkko + PTFE laakerit antistaattisella renkaalla: koot Korkeat lämpötilat C ja suuriin operointimääriin optio L Dynaamiset O-renkaat: Viton Laakerit ja männän tiivisteet: PTFE + C Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (Viton O-rengas + PTFE) Matalat lämpötilat -40 C C ja suuriin operointimääriin optio L Dynaamiset O-renkaat: Epichlohydrin -kumi Männän tiivisteet: PTFE + C CL Laakerit: PE-HD Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (ECO O-rengas + PTFE) F* Ylikokoinen NTP-liitäntä: nopea operointi F1* Suuri ylikokoinen NTP-liitäntä: nopeampi operointi F2* Suurin ylikokoinen NTP-liitäntä: nopein operointi L* D* Erittäin korkea operointimäärä O-rengas: Nitrile (NBR) Laakerit ja männän tiivisteet: PE-HD Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (NBR O-rengas + PTFE) DU-laakerit Koot Huomio: Ei sovellu optioiden L, CL ja HL kanssa *) Mahdolliset yhdistelmät ovat:..fl,..f1l,..f2l,..fd,..f1d,..f2d,..hfl,..hf1l,..hf2l,..cfl,..cf1l,..cf2l. 9. PULTTIMATERIAALI E Ruostumaton teräs vakiona koot Koot 40 ja suuremmat pulttimateriaali on passivoitu sinkitty teräs. Ruostumaton teräs vakiona alumiinisylinterisessä kooissa 40 ja isommat. Ruostumaton teräs kaikilla kooilla kun sylinteri on ruostumatonta terästä. 6. U LIITOSTASO LISÄLAITTEILLE (asennoitin, rajakytkimet) Liitostaso VDI/VDE mukainen kun käytetään Metson liitososia 10. EPÄTAVALLINEN TOIMINTA-ALUE (esim ) X Z Venttiilin: kiinniasento on rajoitettu. Kun kiinnialue on rajoitettu 30 :een, X=30 eikä venttiili ole koskaan kiinni. Venttiilin: aukiasento on rajoitettu. Kun aukialue on rajoitettu 70 :een, X=70 eikä venttiili ole koskaan täysin auki. 11. Merkki ERIKOISRAKENTEET M K-massa palontorjunta Muutokset mahdollisia ilman eri varoitusta TEKNINEN ESITE 11/13
20 Pneumaattinen, yksitoiminen sylinteritoimilaite, sarjat B1J, B1JA B1 J K A R S Y U 20/55 H E Z M Merkit 1, 2, 8 ja 9 ovat pakollisia merkkejä. 1. TUOTERYHMÄ 8. LIITOSTASO LISÄLAITTEILLE (asennoitin, rajakytkimet) B1 Mäntätoimilaite, jonka liitostaso on ISO5211 mukainen. U Liitostaso VDI/VDE mukainen kun käytetään Metson liitososia 2. J Yksitoiminen, pneumaattinen. SARJA 9. KOKO Esim 20/70 = toimilaitteen koko/akselin reikäkoko 3. JOUSIVAIHTOEHDOT Vakiorakenne ilman ä. K Kevyt jousi. V Vahva jousi. 4. TOIMINTA Jousi sulkee, ilman ä. A Jousi avaa. 5. RAKENNE Vakiorakenne ilman ä. R Käsipyörä (koot 6-16) RR Käsivaihde (koot 20-32) H Hydraulinen käsikäyttö, ei mahdollista B1J(A)6 kanssa. 6. SYLINTERI- JA KOTELOMATERIAALI Ilman ä (vakio rakenne), sylinteri on alumiinia ja kotelo GG-20. S Terässylinteri ja GG-20 kotelo ja mäntä. B Alumiinisylinteri ja GGG-40 kotelo ja GGG-40 mäntä. X Terässylinteri ja GGG-40 kotelo ja GGG-40 mäntä. 7. ERIKOISRAKENTEET - Vakio rakenne ilman ä. Q Mekaaninen männänliikkeen lukinta kotelon päässä. Lukinta tehdään pitkällä rajaruuvilla kiinni-asentoon. Mekaaninen männänliikkeen lukinta sylinterin päässä. Lukinta W tehdään pitkällä rajaruuvilla auki-asentoon. Z Iskunvaimennin sylinterin päässä, ( C). N Iskunvaimennin kotelon päässä, ( C). Mekaaninen männänliikkeen lukinta sekä sylinterin että QW kotelon päässä. Lukinta voidaan tehdä pitkällä rajaruuvilla sekä kiinni että auki-asentoon. T Y Käsinvapautettava lukituslaite, jolla laite voidaan lukita aukiasentoon (B1J) tai kiinni-asentoon (B1JA) ja se sallii 20 liikkeen. Soveltuu ESD venttiilin testaamiseen. Ei ole mahdollista B1J(A)6 kanssa. Erikoisrakenne H CL F* F1* F2* L* D* TIIVISTE- JA LAAKERIMATERIAALIT (kaikki versiot ATEX II 2 G c ja ATEX II 3 G c) Vakiorakenne ilman ä (-20 C C) O-renkaat: Nitriilikumi (NBR) Laakerit ja männän tiivisteet: PE-HD DU-laakerit: koot 6... Ruostumaton teräsverkko + PTFE laakerit antistaattisella renkaalla: koot Korkeat lämpötilat C ja suuriin operointimääriin optio L Dynaamiset O-renkaat: Viton Laakerit ja männän tiivisteet: PTFE + C Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (Viton O-rengas + PTFE) Matalat lämpötilat -40 C C ja suuriin operointimääriin optio L Dynaamiset O-renkaat: Epichlohydrin -kumi Männän tiivisteet: PTFE + C Laakerit: PE-HD Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (ECO O-rengas + PTFE) Ylikokoinen NTP-liitäntä: nopea operointi. Ei ole mahdollista B1J(A)6 kanssa. Suuri ylikokoinen NTP-liitäntä: nopeampi operointi. Ei ole mahdollista B1J(A)6 kanssa. Suurin ylikokoinen NPT-liitäntä: nopein operointi. Ei ole mahdollista B1J(A)6 kanssa. Erittäin korkea operointimäärä O-rengas: Nitrile (NBR) Laakerit ja männän tiivisteet: PE-HD Erikoislaakerit: Fiberglide joissa antistaattinen rengas Erikoistiiviste männänvarressa: Double Delta (NBR O-rengas + PTFE) DU-laakerit Koot Huomio: Ei sovellu optioiden L, CL ja HL kanssa *) Mahdolliset yhdistelmät ovat:..fl,..f1l,..f2l,..fd,..f1d,..f2d,..hfl,..hf1l,..hf2l,..cfl,..cf1l,..cf2l. 11. E 12. X Z PULTTIMATERIAALI Ruostumaton teräs vakiona koot Koot ja suuremmat pulttimateriaali on passivoitu sinkitty teräs. Ruostumaton teräs, koot ja suuremmat. EPÄTAVALLINEN TOIMINTA-ALUE (esim ) Venttiilin: kiinniasento on rajoitettu. Kun kiinnialue on rajoitettu 30 :een, X=30 eikä venttiili ole koskaan kiinni. Venttiilin: aukiasento on rajoitettu. Kun aukialue on rajoitettu 70 :een, Z = 30 eikä venttiili ole koskaan auki. Metso Automation Inc. Vanha Porvoontie 229, P.O. Box 304, FI VANTAA, Finland. Tel Fax Myynti ja huolto Suomessa: Metso Endress+Hauser Oy Vanha Porvoontie 229, PL 304, VANTAA, puh , faksi Elektroniikkatie 9, Oulu, puh , faksi Lentokentänkatu 11, PL 237, 301 Tampere, puh , faksi Keskimäentie 56, Pori, puh , faksi M K-Massa palontorjunta ERIKOISRAKENTEET Oikeus muutoksiin pidätetään.
