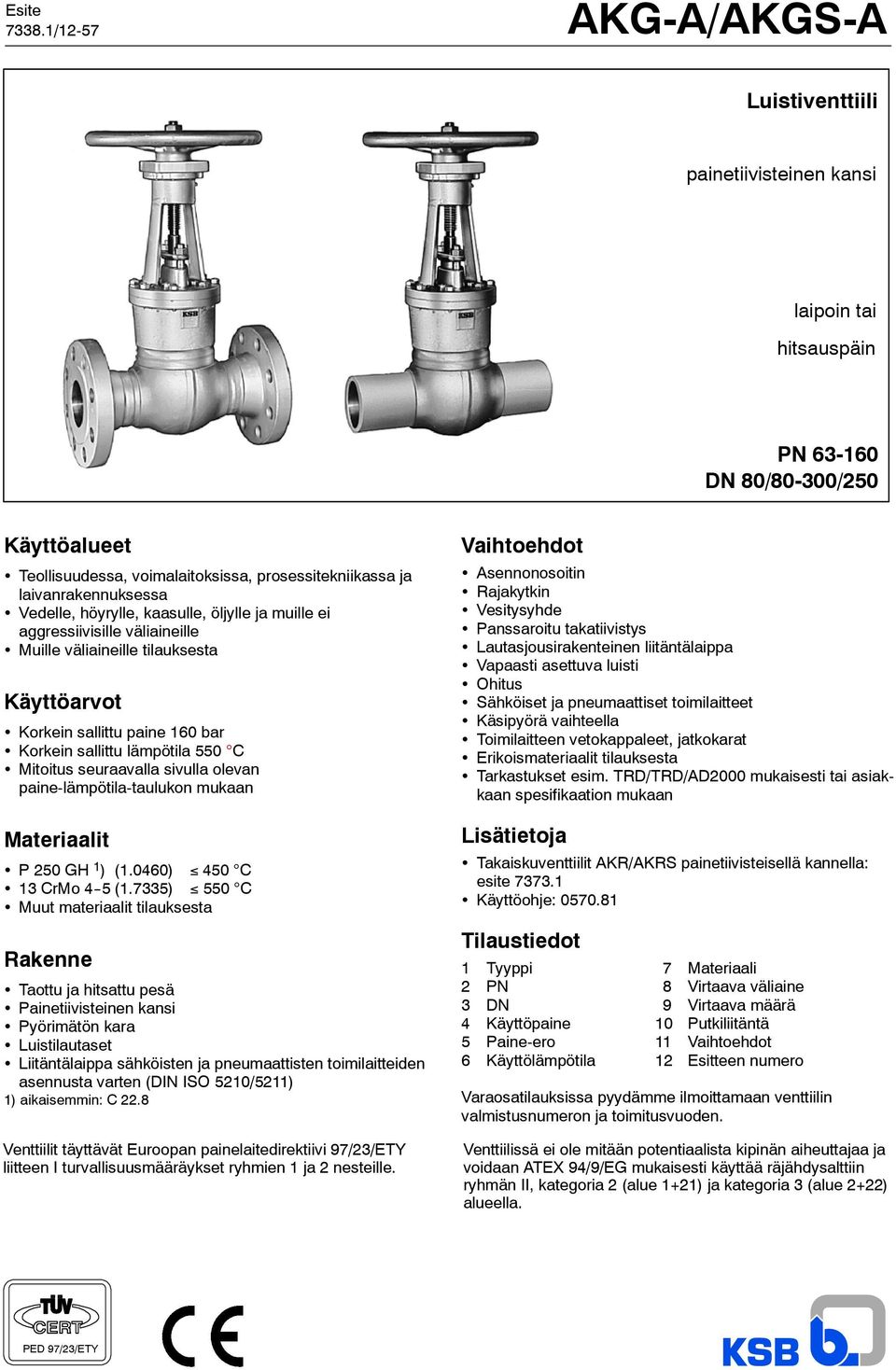

1 Esite /12-57 AKG-A/AKGS-A Luistiventtiili painetiivisteinen kansi laipoin tai hitsauspäin PN DN 80/80-300/250 Käyttöalueet Teollisuudessa, voimalaitoksissa, prosessitekniikassa ja laivanrakennuksessa Vedelle, höyrylle, kaasulle, öljylle ja muille ei aggressiivisille väliaineille Muille väliaineille tilauksesta Käyttöarvot Korkein sallittu paine 160 bar Korkein sallittu lämpötila 550 C Mitoitus seuraavalla sivulla olevan paine-lämpötila-taulukon mukaan Materiaalit P 250 GH 1 ) (1.0460) 450 C 13 CrMo 4--5 (1.7335) 550 C Muut materiaalit tilauksesta Rakenne Taottu ja hitsattu pesä Painetiivisteinen kansi Pyörimätön kara Luistilautaset Liitäntälaippa sähköisten ja pneumaattisten toimilaitteiden asennusta varten (DIN ISO 5210/5211) 1) aikaisemmin: C 22.8 Venttiilit täyttävät Euroopan painelaitedirektiivi 97/23/ETY liitteen I turvallisuusmääräykset ryhmien 1 ja 2 nesteille. Vaihtoehdot Asennonosoitin Rajakytkin Vesitysyhde Panssaroitu takatiivistys Lautasjousirakenteinen liitäntälaippa Vapaasti asettuva luisti Ohitus Sähköiset ja pneumaattiset toimilaitteet Käsipyörä vaihteella Toimilaitteen vetokappaleet, jatkokarat Erikoismateriaalit tilauksesta Tarkastukset esim. TRD/TRD/AD2000 mukaisesti tai asiakkaan spesifikaation mukaan Lisätietoja Takaiskuventtiilit AKR/AKRS painetiivisteisellä kannella: esite Käyttöohje: Tilaustiedot 1 Tyyppi 7 Materiaali 2 PN 8 Virtaava väliaine 3 DN 9 Virtaava määrä 4 Käyttöpaine 10 Putkiliitäntä 5 Paine-ero 11 Vaihtoehdot 6 Käyttölämpötila 12 Esitteen numero Varaosatilauksissa pyydämme ilmoittamaan venttiilin valmistusnumeron ja toimitusvuoden. Venttiilissä ei ole mitään potentiaalista kipinän aiheuttajaa ja voidaan ATEX 94/9/EG mukaisesti käyttää räjähdysalttiin ryhmän II, kategoria 2 (alue 1+21) ja kategoria 3 (alue 2+22) alueella. PED 97/23/ETY

laivanrakennuksessa Vedelle, höyrylle, kaasulle, öljylle ja muille ei aggressiivisille väliaineille Muille väliaineille tilauksesta Käyttöarvot Korkein sallittu paine 160 bar Korkein sallittu

2 Paine-lämpötila-taulukko AKG-A/AKGS-A Tyyppi AKG-A Nimellispaine Materiaali Materiaali n:o Sallitut käyttöpaineet (bar) lämpötilassa (_ C) PN P 250 GH 2 ) Cr Mo P 250 GH 2 ) Cr Mo P 250 GH 2 ) Cr Mo Tyyppi AKGS-A Nimellispaine Materiaali Materiaali n:o Sallitut käyttöpaineet (bar) lämpötilassa (_ C) PN P 250 GH 2 ) / CrMo ) Venttiileitä voidaan käyttää ) aikaisemmin: C 22.8 AKG-A AKGS-A Materiaalit Osa nro Nimike Lämpötila _ C Materiaali Huomautus 100 pesä taottu ja hitsattu pesä 723 laippa hitsausyhde 450 C P 250 GH materiaalit putkistojen mukaisesti 139 painekansi 550 CC 13 Cr Mo *) luistilautanen 367 *) lautaspidin 162 liitäntälaippa P 250 GH hitsattu rakenne 550 C yhde 13 Cr Mo Tiivistepinnat pesä 450 C kovapanssarointi lautanen 550 C stelliittipanssarointi hitsattu 200 *) kara X39CrMo silovalssattu kara *) kannen tiiviste grafiitti saumaton 452 karatiivisteen puristusholkki 13 Cr Mo *) karan tiivisterenkaat 550 CC grafiitti muottiin puristetut renkaat 501 rengas, moniosainen 13 Cr Mo *) kierreholkki Cu Zn 35 Ni sylinterirullalaakeri 961 *) käsipyörä GG-25 DN 150 terästä (hitsattu) *) = suositeltavat varaosat 2

7335 100 100 100 100 95 91 89 87 82 74 62 49 38 28 21 160 P 250 GH 2 ) 1.0460 160 130 112 96 90 80 72 55 13 Cr Mo 4-5 1.

3 Asennus Venttiilille sallittu maksimi paine-ero on suurimman sallitun käyttöpaineen suuruinen. Pesänvaroventtiili Mikäli ohitusventtiiliä tarvitaan, käytetään ohitusventtiilinä NORI-A sulkuventtiiliä, esite , DN 15 (istukkakoko 150 mm) tai DN 25 (istukkakoko = 200 mm). Pesänvaro Ks. esite Pesänvaroventtiili on tarpeellinen silloin, kun on vaarana, että neste kuumenee ja paine nousee liian suureksi venttiilin ollessa suljettuna. Tätä koskeva varoituskyltti on kiinnitetty venttiilin tyyppikilven viereen. Jokaisessa venttiilissä, jossa on painetiivisteinen kansi, on suljettu yhde (osa 131.2) liitäntämitoin 22 / 14,1 (putkelle 21,3 x 3,6) pesänvaroventtiiliä varten. Tilauksessa tulee mainita, käytetäänkö pesänvaroventtiiliä vai kevennetäänkö pesän ylipainetta ohituksen tai soviterenkaan (515)painepuolen kevennysporausten avulla. Mikäli kevennysporauksia tehdään, venttiili voidaan asentaa vain yhteen asentoon. putki *) (710) putkiliitäntä (731) pesä (100) yhde (131.2) *) Yhteen (131.2) ja pesänvaron välinen putki ei kuulu toimituslaajuuteemme. eristys Huom! Pesänvaroventtiiliä ei saa hitsata suoraan yhteeseen (osa 131.2), vaan se tulee asentaa pystyasentoon eristyksen ulkopuolelle liitäntäputken (osa 710) välityksellä. Liitäntäputki ei kuulu toimitukseen. Pesänvaroventtiilin etäisyyden eristyksestä tulee olla vähintään 200 mm. katkaisukohta putkeen (710) liitettäessä, hitsausviiste työstettävä yhde (131.2) hitsausviiste asennonosoitin toimilaitteen vetokappale rajakytkin vaihde sähkötoimilaite, hammasvaihde kulmavaihde sähkötoimilaite, suoraan asennettu 3

esite 7300.1 Pesänvaroventtiili on tarpeellinen silloin, kun on vaarana, että neste kuumenee ja paine nousee liian suureksi venttiilin ollessa suljettuna.

4 Liitäntämitat tyyppi AKG-A Rakennepituudet: -- PN 63 ja PN 100: EN 558-1/26 (aikaisemmin DIN 3202/1-F7) -- PN 100: taulukon mukaan (aikaisemmin DIN 3202/1-F8) Nimellispaine Vakioliitäntä Tiivisteet PN laipon 63 DIN 2636 DIN 2526/E 100 DIN DIN 2638 Erikoismalli Ilman laippaporauksia, molemmin puolin ura muoto N DIN 2512 tai R13 DIN 2513; muut laippamallit tilauksesta. Laipat EN 1092/1 (PN 63/100) mukaan Muut laippatoiveet kysyttävä tehtaalta Mitat Nimelliskoko/ Istukka Nimellispaine Rakennepituus Laippa Reikä Reikämäärä Mitat mm Reikä Tiiviste Laippa Rakennekorkeus Nousu Käsipyörä Paino PN DN/S l ød øk z øi d4 x f b h 1 h 2 h 4 1) mm ød n. kg 63 80/ x / x / x / x / x / x / x / x / x / x / x / ) x / x / x / x / x / x / x ) Purkukorkeus 2 ) EN 588-1/26 mukaisesti 4

Laipat EN 1092/1 (PN 63/100) mukaan Muut laippatoiveet kysyttävä tehtaalta Mitat Nimelliskoko/ Istukka Nimellispaine Rakennepituus Laippa Reikä Reikämäärä Mitat mm Reikä Tiiviste Laippa

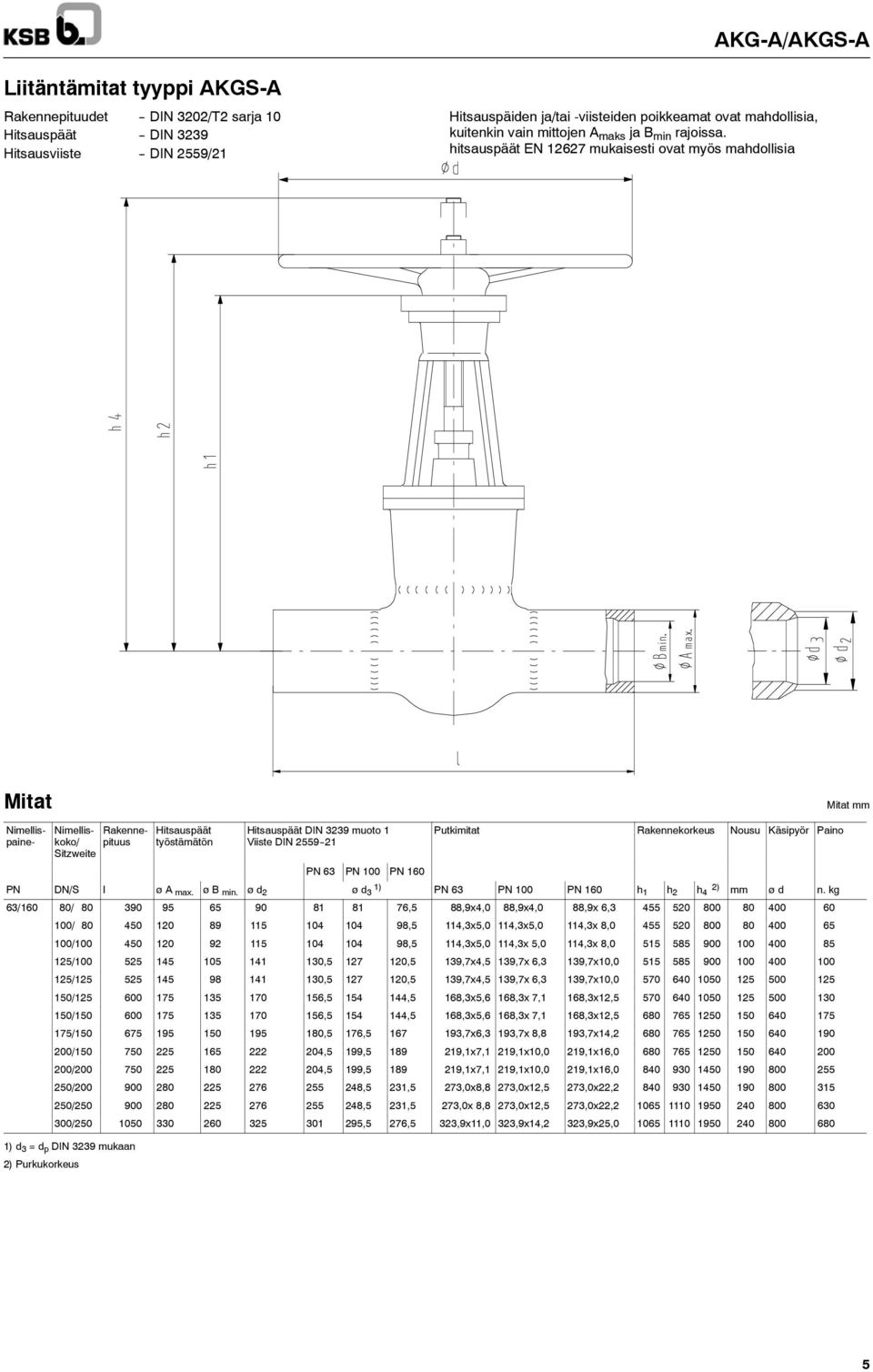

5 Liitäntämitat tyyppi AKGS-A Rakennepituudet -- DIN 3202/T2 sarja 10 Hitsauspäät -- DIN 3239 Hitsausviiste -- DIN 2559/21 Hitsauspäiden ja/tai -viisteiden poikkeamat ovat mahdollisia, kuitenkin vain mittojen A maks ja B min rajoissa. hitsauspäät EN mukaisesti ovat myös mahdollisia Mitat Mitat mm Nimellis- paine- Nimelliskokopituus Rakenne- Sitzweite Hitsauspäät työstämätön Hitsauspäät DIN 3239 muoto 1 Viiste DIN Putkimitat Rakennekorkeus Nousu Käsipyör Paino PN 63 PN 100 PN 160 PN DN/S l øa max. øb min. ød 2 ød 1) 3 PN 63 PN 100 PN 160 h 1 h 2 h 2) 4 mm ød n. kg 63/160 80/ ,5 88,9x4,0 88,9x4,0 88,9x 6, / ,5 114,3x5,0 114,3x5,0 114,3x 8, / ,5 114,3x5,0 114,3x 5,0 114,3x 8, / , ,5 139,7x4,5 139,7x 6,3 139,7x10, / , ,5 139,7x4,5 139,7x 6,3 139,7x10, / , ,5 168,3x5,6 168,3x 7,1 168,3x12, / , ,5 168,3x5,6 168,3x 7,1 168,3x12, / ,5 176, ,7x6,3 193,7x 8,8 193,7x14, / ,5 199, ,1x7,1 219,1x10,0 219,1x16, / ,5 199, ,1x7,1 219,1x10,0 219,1x16, / ,5 231,5 273,0x8,8 273,0x12,5 273,0x22, / ,5 231,5 273,0x 8,8 273,0x12,5 273,0x22, / ,5 276,5 323,9x11,0 323,9x14,2 323,9x25, ) d 3 =d p DIN 3239 mukaan 2) Purkukorkeus 5

hitsauspäät EN 12627 mukaisesti ovat myös mahdollisia Mitat Mitat mm Nimellis- paine- Nimelliskokopituus Rakenne- Sitzweite Hitsauspäät työstämätön Hitsauspäät DIN 3239 muoto 1 Viiste DIN 2559--21

6 Tuotteen edut - asiakkaidemme hyödyksi Nousematon käsipyörä hyvä ahtaissa tiloissa Aksiaalirullalaakeri ohjauksen helpottamiseksi Liitäntälaippa toimilaitteiden asennus jälkikäteen mahdollista ilman painettakantavien osien purkua Painetiivisteinen kansi tiiveyden luotettavuus Karan takatiivistys ylimääräinen karantiivistys blow-out varmistus henkilökunnan ja laitoksen turvallisuuden takaamiseksi Pidätämme oikeuden teknisiin muutoksiin /12-57 Lautaset asennettu liikkuviksi helppo vaihtaa Tiivistepinnat kulumista ja korroosiota kestävistä materiaaleista korkea toimintavarmuus pitkäikäisyys Luistin ohjauskisko työstetty pesään vähentää karaan kohdistuvia vääntövoimia KSB Finland Oy Hakkilankaari 2, PL 222 Tuotekatu VANTAA TAMPERE Puhelin Puhelin Telefax Telefax

Pidätämme oikeuden teknisiin muutoksiin. 01.03.2005 7338.
