LÄPPÄVENTTIILI WAFER tyyppi haponkestävää terästä 411 (410) sarjat PN , sarjat höyrylle (fire safe rakenne)

Transkriptio

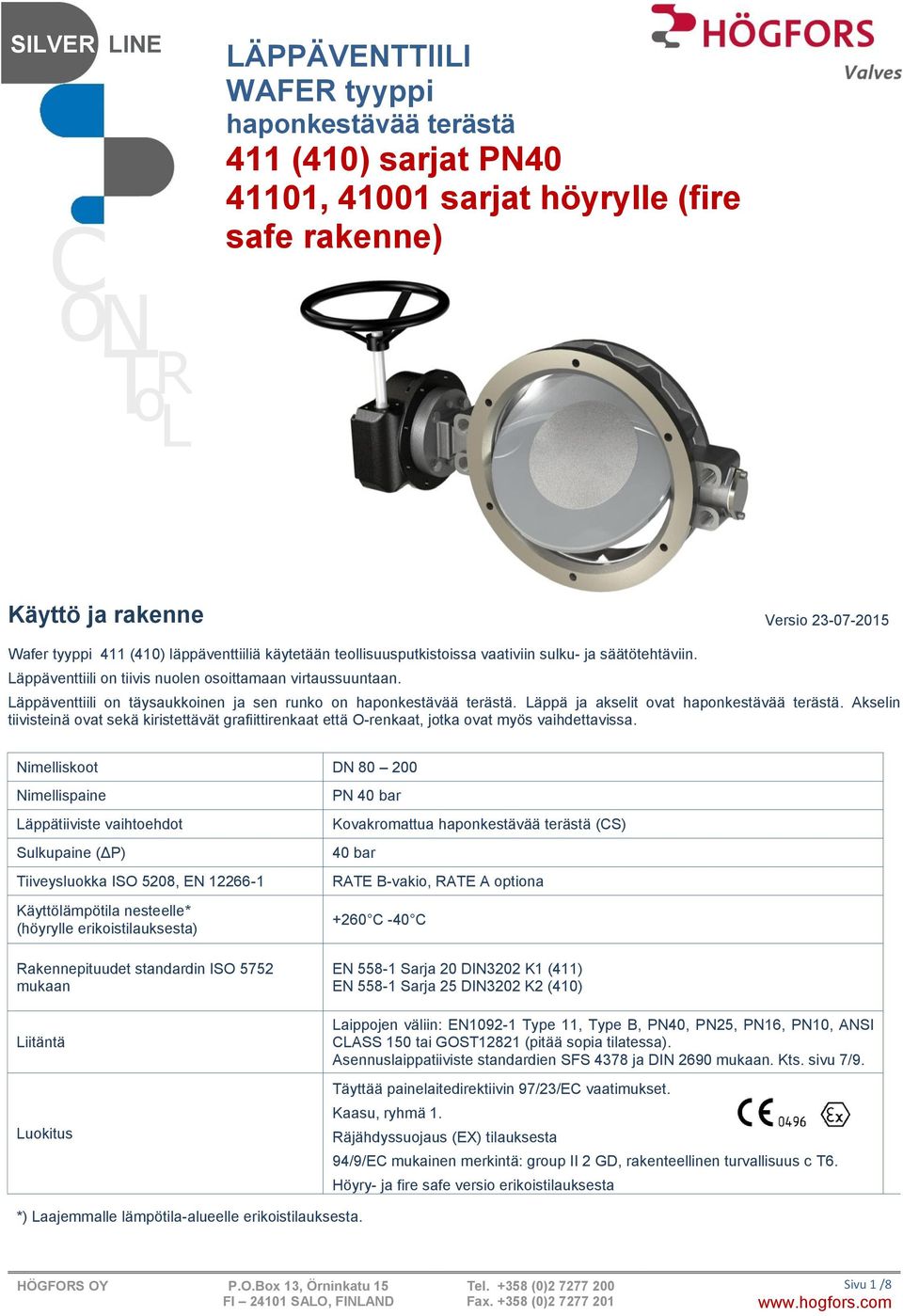

1 Operation WAFER tyyppi haponkestävää terästä 41101, sarjat höyrylle (fire safe rakenne) C ont R o L Käyttö ja rakenne Versio Wafer tyyppi 411 (410) läppäventtiiliä käytetään teollisuusputkistoissa vaativiin sulku- ja säätötehtäviin. Läppäventtiili on tiivis nuolen osoittamaan virtaussuuntaan. Läppäventtiili on täysaukkoinen ja sen runko on haponkestävää terästä. Läppä ja akselit ovat haponkestävää terästä. Akselin tiivisteinä ovat sekä kiristettävät grafiittirenkaat että O-renkaat, jotka ovat myös vaihdettavissa. Nimelliskoot DN Nimellispaine Läppätiiviste vaihtoehdot Sulkupaine (ΔP) Tiiveysluokka ISO 5208, EN Käyttölämpötila nesteelle* (höyrylle erikoistilauksesta) Rakennepituudet standardin ISO 5752 mukaan Liitäntä Luokitus PN 40 bar Kovakromattua haponkestävää terästä (CS) 40 bar RATE B-vakio, RATE A optiona +260 C -40 C EN Sarja 20 DIN3202 K1 (411) EN Sarja 25 DIN3202 K2 (410) Laippojen väliin: EN Type 11, Type B, PN40, PN25, PN16, PN10, ANSI CLASS 150 tai GOST12821 (pitää sopia tilatessa). Asennuslaippatiiviste standardien SFS 4378 ja DIN 2690 mukaan. Kts. sivu 7/9. Täyttää painelaitedirektiivin 97/23/EC vaatimukset. Kaasu, ryhmä 1. Räjähdyssuojaus (EX) tilauksesta 94/9/EC mukainen merkintä: group II 2 GD, rakenteellinen turvallisuus c T6. Höyry- ja fire safe versio erikoistilauksesta *) Laajemmalle lämpötila-alueelle erikoistilauksesta. Sivu 1 /8

2 Räjäytyskuva Osat ja materiaalit Osa Materiaali 1 Runko Haponkestävä teräs ASTM A351 CF8M, EN Vastalaippa Haponkestävä teräs ASTM A351 CF8M, EN Läppä Haponkestävä teräs ASTM A351 CF8M, EN , SS Pohjakansi Haponkestävä teräs EN / Tiivistelaippa Haponkestävä teräs EN / Tiivisteholkki Haponkestävä teräs EN Yläakseli Haponkestävä teräs EN / QT900 8 Ala-akseli Haponkestävä teräs EN / QT Lieriösokka Haponkestävä teräs EN / QT Kiila Hiiliteräs DIN 6885A 12 Ylälaakeri PTFE pinnoitettu haponkestävä verkko 13 Alalaakeri PTFE pinnoitettu haponkestävä verkko 14 Laakerilevy PTFE pinnoitettu haponkestävä verkko 15 Tukirengas Haponkestävä teräs EN Karatiiviste Grafiitti 17,18 O-rengas FPM / EPDM Ei höyryversiossa 19 Kuusiokoloruuvi Haponkestävä teräs ISO 3506 A Kuusioruuvi Haponkestävä teräs ISO 3506 A Kuusioruuvi Haponkestävä teräs ISO 3506 A Sulkutiiviste Kovakromattu haponkestävä teräs AISI 316L Erikoismateriaali tilauksesta 23 Pohjakannen tiiviste Hiilikuitu Grafiitti höyryversiossa 24, 25 Välitiiviste Hiilikuitu Grafiitti höyryversiossa Sivu 2/8

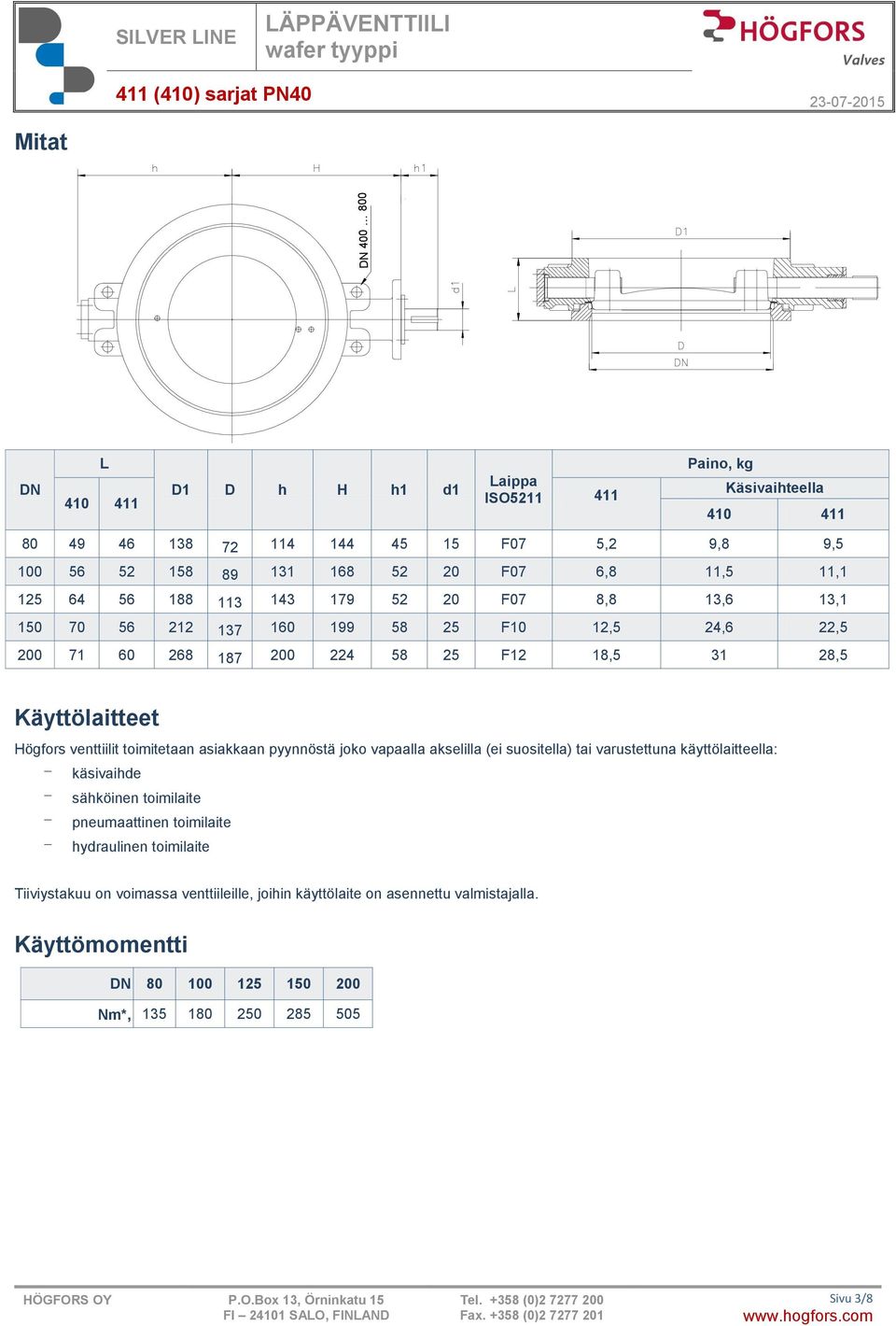

3 Mitat DN DN L D1 D h H h1 d1 Laippa ISO Paino, kg Käsivaihteella F07 5,2 9,8 9, F07 6,8 11,5 11, F07 8,8 13,6 13, F10 12,5 24,6 22, F12 18, ,5 Käyttölaitteet Högfors venttiilit toimitetaan asiakkaan pyynnöstä joko vapaalla akselilla (ei suositella) tai varustettuna käyttölaitteella: käsivaihde sähköinen toimilaite pneumaattinen toimilaite hydraulinen toimilaite Tiiviystakuu on voimassa venttiileille, joihin käyttölaite on asennettu valmistajalla. Käyttömomentti DN Nm Nm*, Sivu 3/8

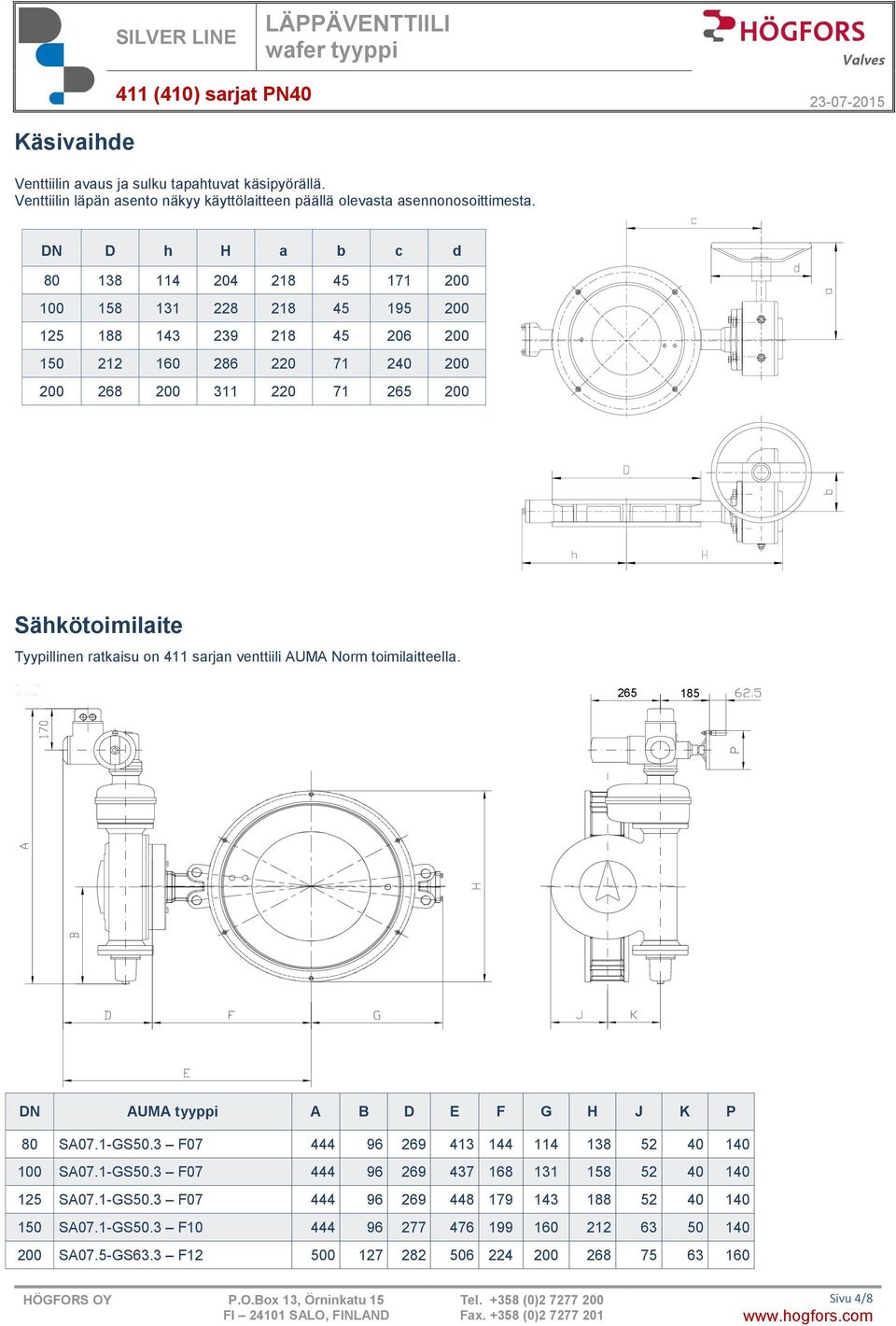

4 Käsivaihde Venttiilin avaus ja sulku tapahtuvat käsipyörällä. Venttiilin läpän asento näkyy käyttölaitteen päällä olevasta asennonosoittimesta. DN D h H a b c d Sähkötoimilaite Tyypillinen ratkaisu on 411 sarjan venttiili AUMA Norm toimilaitteella DN AUMA tyyppi A B D E F G H J K P 80 SA07.1-GS50.3 F SA07.1-GS50.3 F SA07.1-GS50.3 F SA07.1-GS50.3 F SA07.5-GS63.3 F Sivu 4/8

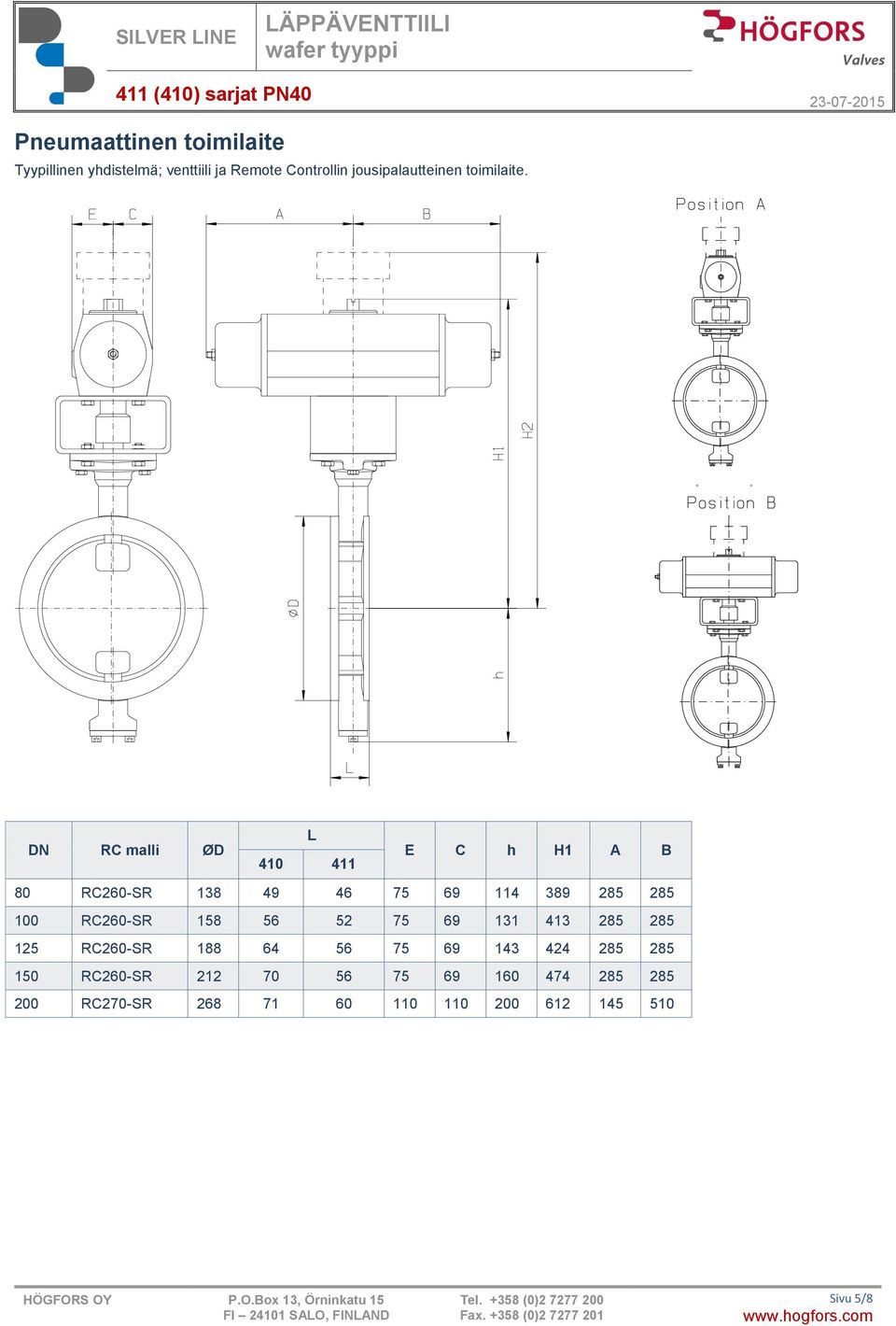

5 Pneumaattinen toimilaite Tyypillinen yhdistelmä; venttiili ja Remote Controllin jousipalautteinen toimilaite. DN RC malli ØD L E C h H1 A B 80 RC260-SR RC260-SR RC260-SR RC260-SR RC270-SR Sivu 5/8

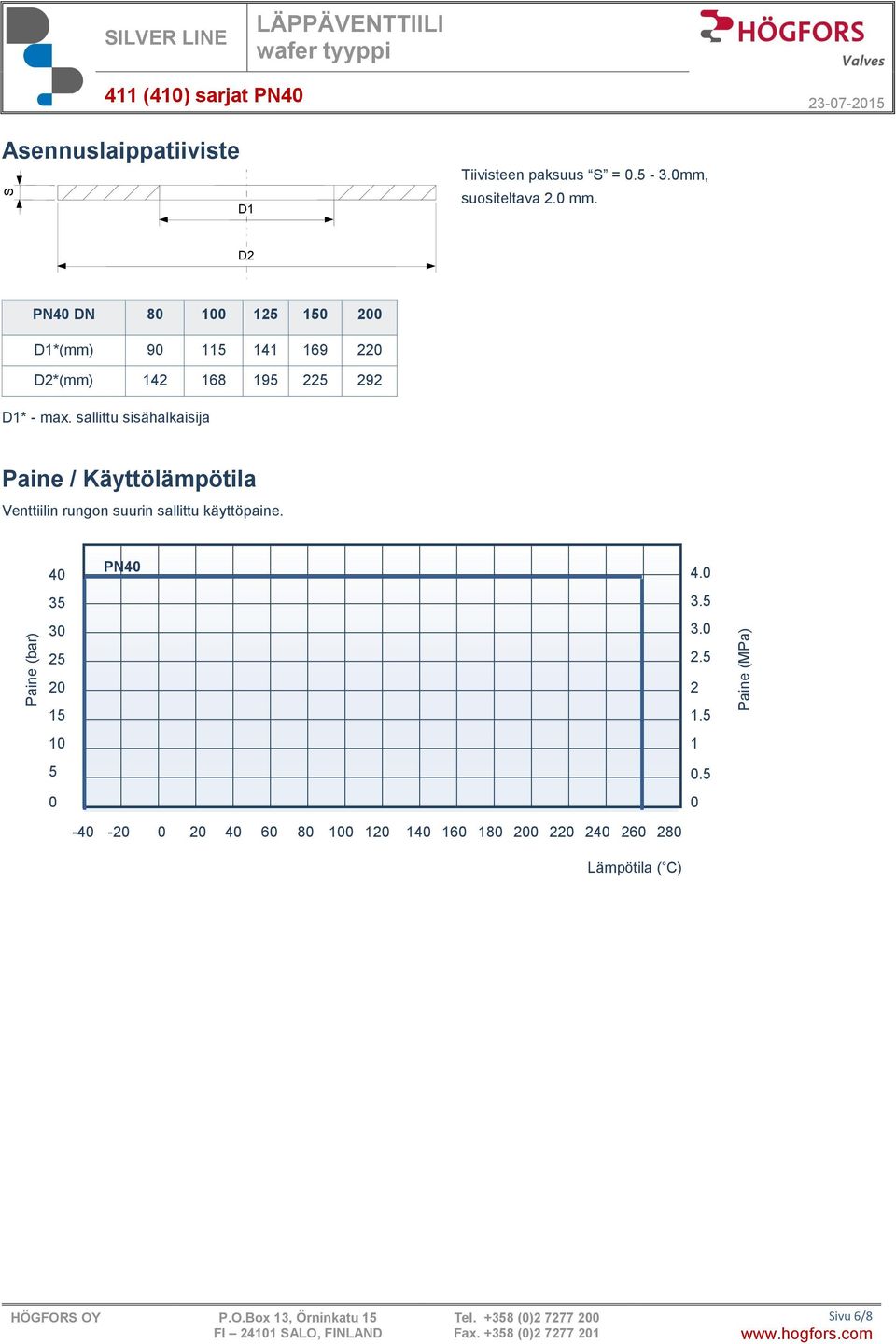

6 Paine (bar) Paine (MPa) SILVER LINE Asennuslaippatiiviste S D1 Tiivisteen paksuus S = mm, suositeltava 2.0 mm. D2 PN40 DN D1*(mm) D2*(mm) D1* - max. sallittu sisähalkaisija Paine / Käyttölämpötila Venttiilin rungon suurin sallittu käyttöpaine. 40 PN Lämpötila ( C) Sivu 6/8

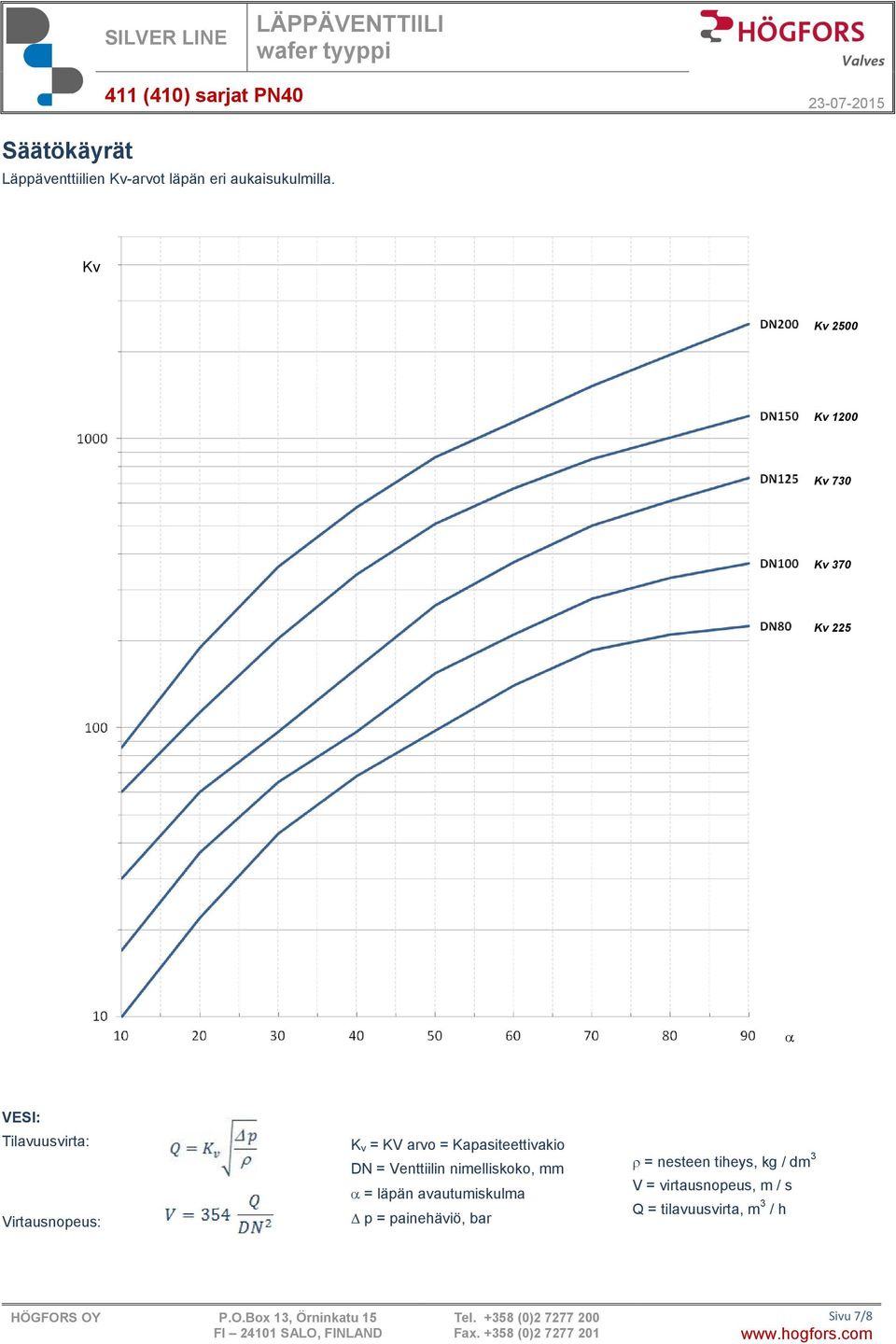

7 Säätökäyrät Läppäventtiilien Kv-arvot läpän eri aukaisukulmilla. Kv Kv 2500 Kv 1200 Kv 730 Kv 370 Kv 225 VESI: Tilavuusvirta: Virtausnopeus: K v = KV arvo = Kapasiteettivakio DN = Venttiilin nimelliskoko, mm = läpän avautumiskulma p = painehäviö, bar = nesteen tiheys, kg / dm 3 V = virtausnopeus, m / s Q = tilavuusvirta, m 3 / h Sivu 7/8

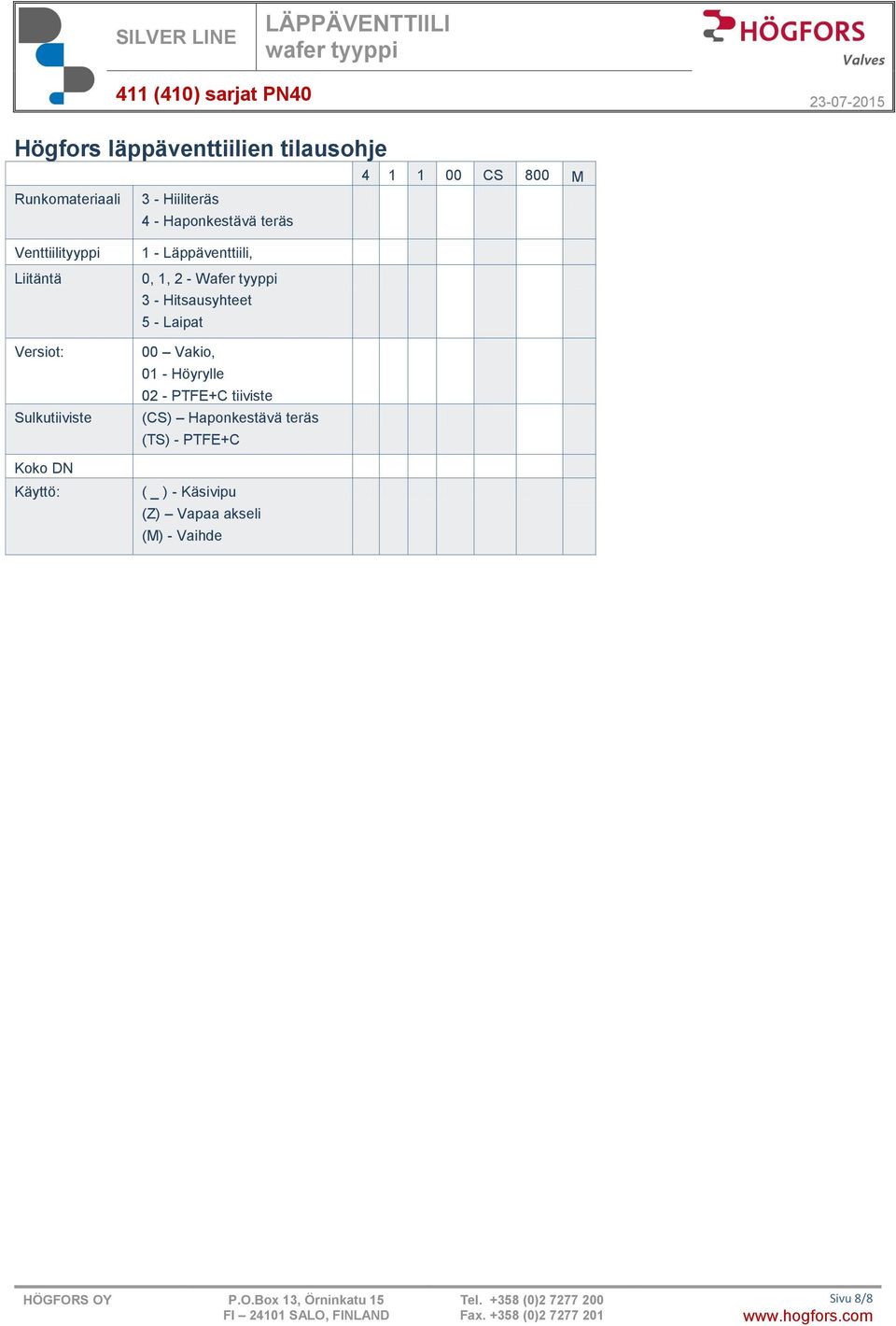

8 Högfors läppäventtiilien tilausohje CS 800 M Runkomateriaali 3 - Hiiliteräs 4 - Haponkestävä teräs Venttiilityyppi Liitäntä Versiot: Sulkutiiviste Koko DN Käyttö: 1 - Läppäventtiili, 0, 1, 2 - Wafer tyyppi 3 - Hitsausyhteet 5 - Laipat 00 Vakio, 01 - Höyrylle 02 - PTFE+C tiiviste (CS) Haponkestävä teräs (TS) - PTFE+C ( _ ) - Käsivipu (Z) Vapaa akseli (M) - Vaihde Sivu 8/8
