NELDISC Metallitiivisteinen kolmoisepäkeskeinen läppäventtiili. Sarjat L9B/L90B Asennus-, käyttö- ja huolto-ohjeet

Transkriptio

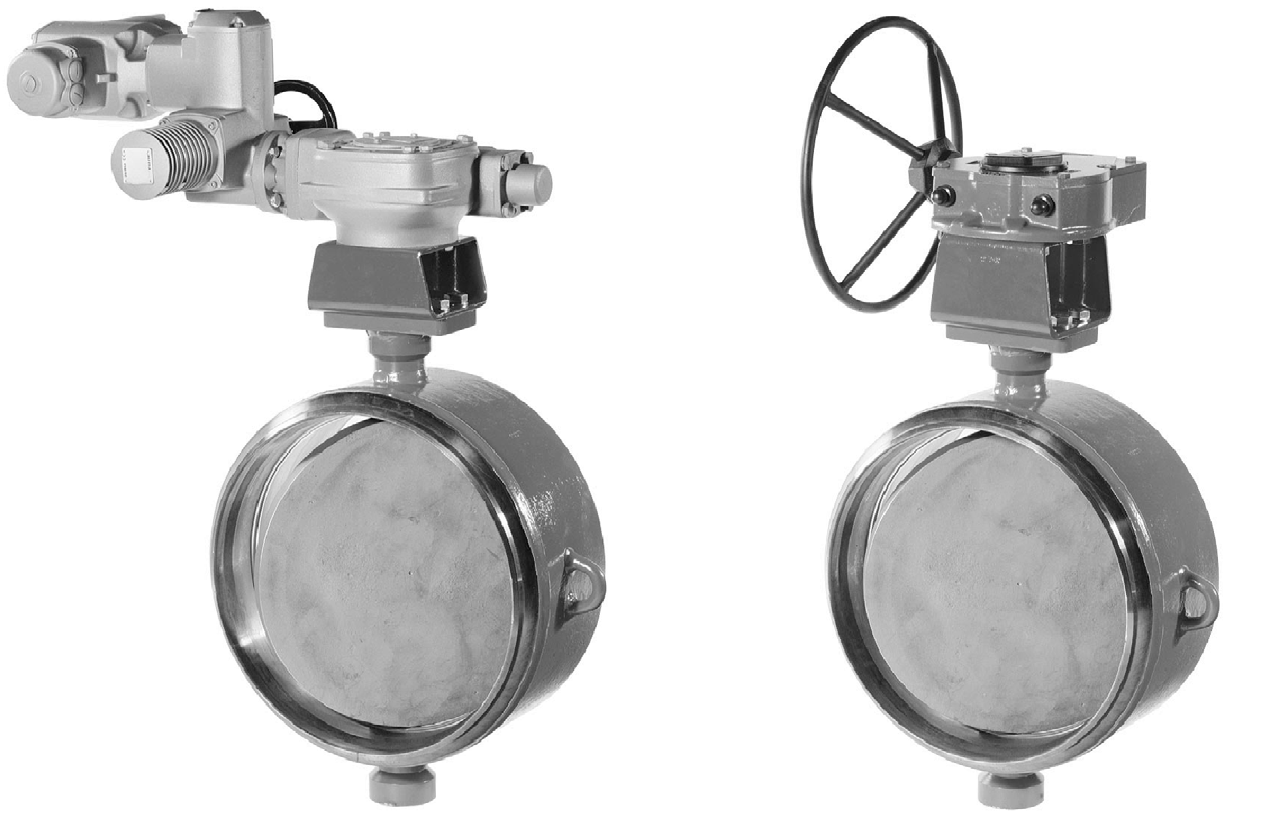

1 NELDISC Metallitiivisteinen kolmoisepäkeskeinen läppäventtiili Sarjat L9B/L90B Asennus-, käyttö- ja huolto-ohjeet 2 L9B 70 fi 11/2012

2 2 2 L9B 70 fi Sisällysluettelo 1 YLEISTÄ Ohjeen kattavuus Venttiilin rakenne Venttiilin merkintä Teknisiä tietoja CE-merkintä Kierrätys ja hävittäminen Huomioitavat varotoimenpiteet KULJETUS, VASTAANOTTO JA SÄILYTYS ASENNUS JA KÄYTTÖÖNOTTO Yleistä Asennus putkistoon Toimenpiteet ennen käyttöönottoa Käyttöönotto HUOLTO Akselitiivisteen vaihto Akselitiivisteen vaihto (grafiitti) TOIMILAITTEEN IRROTTAMINEN JA ASENTAMINEN Yleistä Toimilaitteen irrottaminen venttiilistä Toimilaitteen asentaminen venttiiliin Rajoitinruuvin säätö TARVITTAVAT TYÖKALUT VARAOSIEN TILAAMINEN KOKOONPANOKUVA JA OSALUETTELO MITAT JA PAINOT TYYPPIMERKINTÄ...12 LUE NÄMÄ OHJEET ENSIMMÄISEKSI! Ohjeista saat älykkään venttiiliohjaimen turvallisessa käsittelyssä ja käytössä tarvittavia tietoja. Halutessasi lisätietoja, ota yhteys valmistajaan tai valmistajan edustajaan. Yhteystiedot ovat takasivulla. Uusimman ohjeen löydät täältä: SÄILYTÄ NÄMÄ OHJEET! Oikeus muutoksiin pidätetään.

3 2 L9B 70 fi 3 1 YLEISTÄ 1.1 Ohjeen kattavuus Tässä ohjeessa ovat tärkeimmät L9B-ja L90B-sarjojen Neldisc kolmoisepäkeskeisten läppäventtiilien käyttäjän tarvitsemat tiedot. Toimilaitteita ja muita varusteita on käsitelty vain lyhyesti. Niistä saat tarvittaessa lisätietoja erillisistä ao. tuotteiden asennus-, käyttö- ja huolto-ohjeista. HUOMIO: Venttiilin käyttö on sovelluskohtaista ja sen valinta tiettyyn sovellukseen edellyttää monien erilaisten tekijöiden huomioonottamista. Tästä tuotteen luonteesta johtuen venttiilin ohjeissa ei voida ottaa huomioon kaikkia mahdollisia käytössä esiintyviä tilanteita. Jos olet epävarma jostakin seikasta liittyen venttiilin käyttöön tai sen soveltuvuuteen aikomaasi käyttöön, ota yhteyttä valmistajaan lisätietojen saamiseksi. 1.2 Venttiilin rakenne L9B- ja L90B-sarjan venttiililit ovat hitsauspäätteellisiä metallitiivisteisiä kolmoisepäkeskeisiä läppäventtiilejä. L9Bsarjan venttiilit ovat täysiaukkoisia ja L90B-sarjan venttiilit supistettuaukkoisia. Venttiilien pesät on valmistettu paineastiateräksestä ja ne ovat helposti hitsattavissa putkistoon ilman esikuumennusta. Läppä on kolmoisepäkeskeisesti laakeroitu ja sen poikkileikkaus on elliptinen. Läpän sulkeutuessa se venyttää tiivisterengasta isomman akselin suunnassa ulospäin. Samalla läppä kutistaa tiivisterengasta sisäänpäin pienemmällä akselilla. Tiivisterengas pääsee liikkumaan säteittäisesti pesässä olevassa urassa. Kun venttiili avataan, läpän ja tiivisteen välinen kosketus poistuu ja tiiviste palautuu alkuperäiseen muotoonsa, ks. kuva 1. Läppä on liitetty akseleihin sokilla. Yksityiskohtainen rakenne selviää konekilven tyyppimerkinnän avulla. Tyyppimerkintä on selostettu luvussa 10. Venttiili soveltuu kaukolämpöverkostojen runkolinjoihin sekä höyryputkistoihin sulku- tai säätökäyttöön. L9 L90 Kuva 1 Venttiilin toimintaperiaate 1.3 Venttiilin merkintä Venttiilikohtainen valmistusnumero on toimilaitteen liitostason sivupinnassa. Venttiiliin on kiinnitetty lisäksi konekilpi, ks. kuva 2. Konekilven merkinnät ovat: 1. Pesän materiaali 2. Akselin materiaali 3. Läpän materiaali 4. Tiivisteen materiaali 5. Maksimi käyttölämpötila 6. Minimi käyttölämpötila 7. Maksimi sulkupaine-ero 8. Tyyppimerkintä 9. Valmistusosaluettelon numero 10. Paineluokka 1.4 Teknisiä tietoja Tyyppi L9B: L90B: ATTENTION: BODY TRIM SHAFT SEAT Kuva 2 Konekilpi Täysiaukkoinen, metallitiivisteinen, hitsauspäätteellinen kolmoisepäkeskeinen läppäventtiili Supistettuaukkoinen, metallitiivisteinen, hitsauspäätteellinen kolmoisepäkeskeinen läppäventtiili Paineluokka Pesä: ASME 150 / DIN PN 25 Tiivistävät osat: L9B: ASME 150 (20 bar) L90B: ASME 150 (20 bar) Lämpötila-alue: Vakiorakenne +150 C kork.lämpötilan rakenne +250 C Virtaussuunta: vapaa Mitat: ks. sivu 11 Painot: ks. sivu CE-merkintä (1) (3) (5) (6) (8) (9) READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO AUTOMATION FOR COPY. t max. t min. ps TYPE No. RATING MADE BY METSO AUTOMATION (2) (4) (7) (10) Venttiili täyttää eurooppalaisen painelaitedirektiivin 97/23/ EY vaatimukset ja on merkitty direktiivin vaatimusten mukaisesti. 1.6 Kierrätys ja hävittäminen Materiaalien mukaan lajiteltuina lähes kaikki venttiilin osat soveltuvat kierrätykseen. Useimmissa osissa on materiaalimerkintä. Materiaaliluettelo toimitetaan venttiilin mukana, lisäksi valmistajalta on saatavana erillinen kierrätys- ja hävitysohje. Venttiilin voi myös palauttaa valmistajalle, joka huolehtii kierrättämisestä ja hävittämisestä korvausta vastaan. XXXX

4 4 2 L9B 70 fi 1.7 Huomioitavat varotoimenpiteet 2 KULJETUS, VASTAANOTTO JA Älä ylitä sallittuja arvoja! Venttiiliin merkittyjen sallittujen arvojen ylittäminen saattaa johtaa venttiilin vaurioitumiseen ja pahimmassa tapauksessa paineen hallitsemattomaan purkautumiseen. Seurauksena on laitevaurioita ja mahdollisia henkilövahinkoja. Älä irrota tai pura paineenalaista venttiiliä! Paineenalaisen venttiilin irrottaminen tai purkaminen johtaa paineen hallitsemattomaan purkautumiseen. Sulje putkilinja ja poista venttiilistä paine sekä väliaine aina ennen venttiilin irrotusta tai purkua. Selvitä väliaineen laatu, suojaa itsesi ja ympäristösi myrkylliseltä tai muutoin terveydelle vaaralliselta aineelta. Estä väliaineen pääsy putkistoon venttiiliä huollettaessa. Muutoin seurauksena on mahdollisia henkilö- ja laitevahinkoja. Varo läpän leikkaavaa liikettä! Kättä, muuta ruumiinosaa, työkaluja tai muita esineitä ei saa työntää virtausaukkoon sen ollessa avoinna. Estä myös vieraiden esineiden joutuminen putkistoon. Operoinnin aikana läppä toimii leikkurin tavoin. Läpän asento saattaa muuttua myös venttiiliä liikuteltaessa. Sulje ja irrota toimilaitteen paineilman syöttö huollon ajaksi. Muutoin seurauksena voi olla henkilö- ja laitevahinkoja. SÄILYTYS Tarkista, etteivät venttiili ja siihen liittyvät laitteet ole vahingoittuneet kuljetuksessa. Varastoi venttiili huolella ennen asennusta, mieluiten sisätiloissa kuivassa paikassa. Älä vie venttiiliä asennuspaikalle, äläkä poista virtausaukkojen suojalevyjä ennen asennusta. Venttiili toimitetaan kiinniasennossa, jousipalautteisella toimilaitteella varustettu jousen määräämässä asennossa. Venttiilin tulee olla varastoinnin aikana kevyesti suljettuna. 3 ASENNUS JA KÄYTTÖÖNOTTO 3.1 Yleistä Ota venttiilin tai venttiiliyhdistelmän paino huomioon sitä käsitellessäsi! Noudata kuvassa 3 esitettyjä nostotapoja. Suojaudu tarvittaessa melulta! Venttiili saattaa aiheuttaa putkistossa melua. Melun taso on tapauksesta riippuva. Se voidaan määrittää laskennallisesti Metson Nelprof-tietokoneohjelman avulla tai mittaamalla. Huomioi melua koskevat työsuojelumääräykset. Varo kuumaa venttiiliä! Käytössä venttiilin pintalämpötila voi olla erittäin korkea. Huolehdi suojautumisesta palovammoja vastaan. Ota venttiilin tai venttiiliyhdistelmän paino huomioon sitä käsitellessäsi! Venttiiliä tai venttiiliyhdistelmää ei saa nostaa toimilaitteesta, asennoittimesta, rajakytkimestä eikä niiden putkituksista. Jos venttiili on varustettu nostosilmukalla, käytä sitä, tai kinnitä nostohihna venttiilin rungon ympärille, ks. kuva 3. Putoamisesta on seurauksena mahdollisia henkilöja laitevahinkoja. Kuva 3 Venttiilin nostaminen Poista virtausaukkojen suojukset ja tarkista, että venttiili on puhdas sisältä. Jos venttiili on toimitettu valmistajalta toimilaite paikoilleen asennettuna, vältä toimilaitteen irrottamista asennuksen ajaksi. Vahinkojen ja vuodon riski on suuri, jos toimilaitetta ei asenneta tai säädetä oikein irrotuksen jälkeen. HUOMIO: Läppää ei saa kääntää yli 90, koska tiiviste saattaa vaurioitua. Venttiilin rakenteesta johtuen läppä voi kääntyä ainoastaan alkuperäisellä alueella.

5 2 L9B 70 fi Asennus putkistoon Sulje venttiili kokonaan ennen putkistoon hitsausta. Suorita venttiilin nosto paikoilleen putkistoon kuvan 3 ohjeiden mukaan huomioden myös luvun 1.7 varotoimenpiteet. Jos venttiili hitsataan kiinni pystysuoraan putkistoon, sulje venttiili ja peitä se noin 50 mm vesipatjalla. Näin estetään yläpuolisesta saumasta putoavia hitsausroiskeita vahingoittamasta tiivistettä ja läpän tiivistepintaa. Venttiilin suositeltava asennusasento on akselit vaakasuorassa. Vältä asentamista siten, että akselit ovat täysin pystyasennossa. Suositeltu virtaussuunta on läpän tasainen pinta tulopuolella. Kun venttiili on asennettu kaukolämpöverkkoon on olemassa riski, että jättöpuolelle kerääntyy korroosiota aiheuttavaa happirikasta vettä tai ilmaa. Ilmaa korroosion ehkäisemiseksi venttiilin jälkeinen tila ja täytä hapettomalla kaukolämpövedellä. Katso kuva 4. Kuva 4 umpilaippa Korroosion ehkäisevä vesitäyttö kaukolämpövesi Jos venttiili on varustettu virtausta tasapainottavalla vaimenninlevyllä (tyyppimerkintä S-...), on tämän levyn sijaittava virtausaukon jättöpuolella. Lisäksi venttiili on asennettava siten, ettei vaimenninlevy muodosta mahdollisia epäpuhtauksia keräävää estettä putkiston "pohjalle". Virtaus aiheuttaa venttiilin läppään ns. dynaamisen momentin, joka pyrkii sulkemaan venttiilin. Käyrässä putkessa vallitsee ulkokehällä suurempi paine kuin sisäkehällä. Asennettaessa kolmoisepäkeskeinen läppäventtiili välittömästi putkikäyrän jälkeen, on venttiilin akseli suunnattava käyrän keskipistettä kohti, ks. kuva 5. Erityisesti tämä on huomioitava säätöventtiilikäytössä. Keskipakopumpun jälkeen asennettavan läppäventtiilin akseli on suunnattava kohtisuoraan pumpun akseliin nähden, ks. kuva 6. Kuva 6 Näin asennettujen venttiilien läpät kuormittuvat tasaisemmin eikä väliasennoissa muutoin mahdollisesti esiintyviä värähtelyjä pääse syntymään. 3.3 Toimenpiteet ennen käyttöönottoa Huuhdo putkisto huolellisesti. Venttiilin on oltava auki n operaation aikana. Sulje huuhtomisen aikana venttiiliä, kunnes läppä on n auki. Kasvanut virtausnopeus irrottaa tehokkaasti kiinnittyneet epäpuhtaudet. 3.4 Käyttöönotto Käynnistettäessä pumppu tulee venttiilin olla joko täysin kiinni tai enintään 20 auki. Mahdollinen paineisku voi vahingoittaa venttiiliä silloin, kun se on auki. Tarkista, ettei akselitiiviste vuoda paineen noustua maksimiin. Kiristä tiivistettä tarvittaessa tasaisesti kummastakin mutterista, kunnes vuoto loppuu. 4 HUOLTO Asennus keskipakopumpun jälkeen Ota luvun 1.7 varotoimenpiteet huomioon ennen työn aloitusta! Venttiili ei vaadi säännöllistä huoltoa. Tarkista kuitenkin akselitiivisteen tiiviys aika ajoin. Tarvittaessa voit huoltaa venttiiliä jäljempänä esitettävin yksinkertaisin toimenpitein. Suluissa olevat numerot viittaavat kokoonpanokuvaan ja osaluetteloon luvussa 10. Kuva 5 Asennus putkikäyrän jälkeen

6 6 2 L9B 70 fi 4.1 Akselitiivisteen vaihto Älä pura paineenalaista venttiiliä! Irrota toimilaite, ks. luku 5.2, ja kiila (13) akselista. Irrota lukkorengas (40) venttiilin akselista. Poista tukirengas (41). Poista O-rengasholkki (9). Ura holkin ulkoreunassa helpottaa poistamista. Vaihda O-renkaat. Tarkista että akseli on virheetön ja puhdista se huolellisesti. Voitele O-renkaat silikonirasvalla ennen kuin työnnät holkin paikoilleen. Työnnä holkki paikoilleen. Asenna tukirengas ja lukkorengas. Asenna toimilaite, ks. luku 5.3. Muista säätää kiinniasennon! 4.2 Akselitiivisteen vaihto (grafiitti) Irrota toimilaite, ks. luku 5.2, ja kiila (13). Irrota kiristysholkki (9). Poista tiivisterenkaat. Puhdista akseli, erityisesti se alue joka on yhteydessä poksitiivisteisiin. Asenna uudet tiivisterenkaat sisään. Asenna kiristysholkki paikoilleen. Asenna toimilaite, ks. luku 5.3. Muista säätää kiinniasennon! 5 TOIMILAITTEEN IRROTTAMINEN JA ASENTAMINEN 5.1 Yleistä Ota venttiilin tai venttiiliyhdistelmän paino huomioon sitä käsitellessäsi! HUOMIO: Läppää ei saa kääntää yli 90, koska tiiviste saattaa vaurioitua. Venttiilin rakenteesta johtuen läppä voi kääntyä ainoastaan alkuperäisellä alueella. 5.2 Toimilaitteen irrottaminen venttiilistä Toimilaitetta ei saa irrottaa paineenalaisessa putkistossa olevasta venttiilistä dynaamisen momentin vuoksi! HUOMIO: Merkitse muistiin asennoittimen/rajakytkimen sekä toimilaitteen asento venttiiliin nähden, jotta saat yhdistelmän helposti koottua oikein toimivaksi. Toimilaite on tehtaalla asennettu venttiiliin ja auki- ja kiinnirajat on säädetty. Dynaamisen momentin vuoksi toimilaittetta ei saa irrottaa paineenalaisessa putkistossa olevasta venttiilistä. Estä toimilaitteen käyttövoiman saanti sekä irrota syöttöilman putki ja ohjausviestijohdot tai -putket liittimistään. Kierrä korvakkeen ruuvit auki. Kuva 7 Irrota toimilaite venttiilistä sopivaa ulosvetäjää käyttäen. Työkalu on tilattavissa valmistajalta. Ks. kuva 7. Irrota korvake ja mahdollinen väliholkki. 5.3 Toimilaitteen asentaminen venttiiliin B1-sarjan toimilaitteen irrottaminen ulosvetäjällä Asenna korvake toimilaitteeseen. Käännä venttiili sulkuasentoon ennenkuin asennat toimilaitteen. Puhdista venttiilin akseli ja käytön akselireikä ja poista viilalla mahdolliset asentamista haittaavat purseet. Suojaa liitospinnat korroosiolta esim. Cortec VCI 369:llä. Jos toimilaitteen reiän ja venttiilin akselin välillä tarvitaan väliholkki, asenna se ensiksi toimilaitteen reikään. Lukitse holkki pidätinruuveilla. Venttiilin kiilaura on läpän suoran pinnan vastakkaisella puolella. Toimilaitteen akselireiässä on kaksi kiilauraa. Valitse 2-toimisessa sylintentoimilaitteessa, B1C, ja jousipalautteisessa sylinteritoimilaitteessa B1J, "jousi sulkee", se kiilaura, jota käytettäessä mäntä on yläasennossa (sylintenn uloimmassa päässä) venttiilin ollessa sulkuasennossa. Valitse jousipalautteisessa sylinteritoimilaitteessa B1JA, "jousi avaa", se kiilaura, jota käytettäessä mäntä on ala-asennossa venttiilin ollessa aukiasennossa. Käsitoimilaitteella varustetussa venttiilissä on läpän käännyttävä kiinni käsipyörää myötäpäivään käännettäessä. Tarkista silmämääräisesti, että toimilaite on suorassa venttiiliin nähden. Kiristä kaikki kiinnitysruuvit mahdollisimman tiukkaan. Säädä sulkuasennon, ks. luku 5.4. Säätöventtiilissä rajoitetaan avautumiskulma ruuvilla tavallisesti 80 kulmaan. Sulkuventtiilin avautumiskulma on 90. Jos toimilaitteen ja venttiilin välillä tarvitaan jatkoakseli, ota yhteys valmistajaan.

7 2 L9B 70 fi Rajoitinruuvin säätö Yleistä Metallitiivisteinen läppäventtiili suljetaan kääntämällä läppä momentilla tiivistettä vasten. Toimilaitteen sulkuasennon a säädettäessä tarvittavan sulkumomentin suuruus selviää oheisesta taulukosta 1. Annettuja ohjearvoja ei saa kohtuuttomasti ylittää. Ylisuuri sulkumomentti rasittaa tiivistettä sekä läpän ja akselin välistä liitosta. Sulkuasennon n säätö on suoritettava aina tiivisteen vaihdon ja toimilaitteen kiinnittämisen jälkeen. Ennen säädön aloittamista on tarkistettava, että laipparenkaan kiinnitysruuvit ovat tiukasti kiinni eikä renkaan ja pesän välissä ole rakoa. Rajan säätö on parasta suorittaa silloin, kun venttiili on puristettuna koeponnistuspenkkiin Muut kuin taulukossa esiintyvät toimilaitteet Käytettäessä muun tyyppisiä toimilaitteita, on sulkurajan säädössä venttiili suljettava taulukossa ilmoitetulla momentilla Mc ja säädettävä tämän momentin mukaisesti. Toimilaitteen antama momentintehostus venttiilin kiinniasennossa on huomioitava. HUOMIO: Metso vastaa ainoastaan itse asentamiensa ulkopuolisten valmistajien toimilaitteiden soveltuvuudesta venttiiliensä kanssa käytettäväksi Toimilaitteen asennusasennon vaihto Toimilaitetta ei saa irrottaa paineenalaisessa putkistossa olevasta venttiilistä dynaamisen momentin vuoksi! Asennusasentoa vaihdettaessa on toimilaite irrotettava venttiilin akselilta ja asennettava toiseen kiilauraan. Sulkuasennon rajan säätö on suoritettava aina uudestaan ohjeen mukaisesti. Käsikäytössä venttiilin on sulkeuduttava käsipyörästä myötäpäivään käännettäessä. Kaksitoimisessa sylinteritoimilaitteessa männän on oltava yläasennossa kun venttiili on kiinni. Tässä asennossa käyttölaite antaa suurimman momentin. Älä käännä läppää yli 90, koska tiiviste saattaa vaurioitua Kaksitoiminen sylinteritoimilaite B1C Rajoitinruuvin ollessa irrotettuna tarkista sylinterin päädyn ilmayhteen reiästä, että mäntä ei kosketa sylinterin päätyä. Mikäli mäntä koskettaa päätyä, lisää säätövaraa löysäämällä kiinnityskorvakkeiden ruuveja ja kääntämällä toimilaitetta myötäpäivään. Kierrä kiinniasennon koskettamaan mäntää, palauta ruuvia 1/4 kierrosta auki kosketuskohdasta ja lukitse ruuvi kiristämällä mutteri. Kierteen tiivistys tapahtuu O-renkaalla. Avauskulma < 80 vaatii erikoispitkän aukiasennon n. Kuva Käsikäyttö M Kiinni-asennon Auki-asennon Kuva 9 Kuva 10 Asennusasennon vaihto Sylinteritoimilaite, sarja B1C Sulje venttiili taulukon mukaisella käsipyörän ensiömomentilla M1. Kierrä sulkuasennon kosketukseen ja palauta ruuvia 1/4 kierrosta auki kosketuskohdasta. Kiinni-asennon Auki-asennon Toimilaite, sarja M

8 8 2 L9B 70 fi Sähkökäyttö Katso säätöohjeet erillisestä julkaisusta, tunnus D304568, joka on saatavana venttiilin valmistajalta. Kuva Jousipalautteinen sylinteritoimilaite B1J Toimintasuunta "jousi sulkee" Kierrä sylinterin päässä oleva kiinniasennon kiinni pohjaan asti ennen toimilaitteen asentamista venttiilin. Mikäli jousen aiheuttama momentti ei ylitä tarvittavaa sulkumomenttia Mc, lukee taulukossa *)jousi. Tällöin venttiilin sulkumomentti on jousen antama momentti, eikä sylinteriä paineisteta n säätöä varten. Muussa tapauksessa johda sylinterin yläpäädyn ilmayhteeseen taulukon paine Pc jousta vastaan. Rajoitinruuvia ei saa irroittaa sylinterin ollessa paineistettuna! Avaa a kunnes se ei enää kosketa mäntää. Kierrä kiinniasennon koskettamaan mäntää, palauta ruuvia 1/4 kierrosta auki kosketuskohdasta ja lukitse ruuvi kiristämällä mutteri. Kierteen tiivistys tapahtuu O-renkaalla. Tarkista säätövara säädön jälkeen päädyn ilmayhteen reiästä. Mäntä ei saa koskettaa päätyä. Lisää säätövaraa tarvittaessa löysäämällä kiinnityskorvakkeiden ruuveja ja kääntämällä toimilaitetta myötäpäivään. Avauskulma < 80 vaatii erikoispitkän aukiasennon n. Kiinni-asennon Sähkökäyttö Jousipalautteinen sylinteritoimilaite B1JA Toimintasuunta "jousi avaa" Toimilaite paineettomana venttiili on aukiasennossa. Kiinniasennon n ollessa irrotettuna johda taulukon mukainen sulkupaine Pc sylinterin alapäädyssä olevaan ilmayhteeseen jousta vastaan, tällöin venttiili sulkeutuu. Tarkista n reiästä, että männänvarsi ei kosketa sylinterin päätyä. Mikäli männänvarsi koskettaa päätyä, lisää säätövaraa löysäämällä kiinnityskorvakkeiden ruuveja ja kääntämällä toimilaitetta myötäpäivään. Kierrä kiinniasennon koskettamaan männänvartta, palauta ruuvia 1/4 kierrosta aukipäin kosketuskohdasta ja lukitse ruuvi kiristämällä mutteri. Kierteen tiivistys tapahtuu O-renkaalla. Avauskulma < 80 vaatii erikoispitkän aukiasennon n. Auki-asennon Kuva 13 Sylinteritoimilaite, sarja B1JA Kiinni-asennon 6 TARVITTAVAT TYÖKALUT Venttiiliä huoltaessasi et tarvitse erikoistyökaluja. Toimilaitteen irrottamiseen venttiilistä suositellemme kuitenkin ulosvetäjää, joka on tilattavissa valmistajalta. 7 VARAOSIEN TILAAMINEN Varaosatilauksessa on ilmoitettava seuraavat tiedot: Tyyppimerkintä, valmistusnumero, sarjanumero (leimattu pesään) Osaluettelon numero, osan numero, nimitys ja lukumäärä Nämä tiedot löytyvät konekilvestä tai dokumenteista. Auki-asennon Kuva 12 Sylinteritoimilaite, sarja B1J

9 2 L9B 70 fi 9 Taulukko 1 Sarjat L9B ja L90B, sulkumomentit L9 DN KOKO 200 8" " " " " " " " L90 DN KOKO " " " BC ja ,5 *)jousi 5 4,4 *)jousi 5,6 M ,2 M ,3 0,2 3,8 *)jousi 3,2 0,8 4,3 AR ,1 16 1,6 0,9 3,1 0,5 2,6 1,3 3,8 12 5,5 *)jousi 4,6 4 *)jousi 5,5 M ,5 AR ,8 0,5 3, ,3 17 1,8 13 5,8 M ,5 *)jousi 4,2 3,6 0,3 5 M AR ,3 0,6 3,4 0,2 2,8 1,1 3,9 16 6,4 *)jousi 4,9 4,3 *)jousi 5,7 M ,2 M ,3 0,3 3,7 *)jousi 3,1 0,8 4,2 M ,7 0,9 3,1 0,5 2,6 1,4 3,6 AR ,5 5,9 5,2 *)jousi 6,8 M M ,7 *)jousi 4,2 3,6 0,3 4,7 M ,4 0,6 3,4 0,2 2,8 1,1 3,9 AR31 70 (AR21) ,3 *)jousi 4,8 4,2 *)jousi 5,3 M ,2 0,4 3,7 *)jousi 3,1 0,9 4,2 M ,6 0,9 3,1 0,5 2,5 1,4 3,7 AR ,9 0,1 3,9 *)jousi 3,3 0,6 4,4 M ,9 0,8 3,2 0,4 2,7 1,3 3,8 AR ,4 *)jousi 4,8 4,2 *)jousi 5,3 M ,2 0,4 3,7 *)jousi 3,1 0,8 4,3 AR ,5 32 4,7 *)jousi 4,2 3,6 0,3 4,8 M ,6 0,2 40 2,3 50 1, ,3 *)jousi 40 3,3 50 1,7 Mc BC BJ BJA** BJK BJKA** BJV BJVA** Käsikayttö BJ pc pc pc pc pc pc pc Nm bar bar bar bar bar bar bar Nm Ensiömomentti M " " *)jousi 40 4,4 50 2,3 40 5,7 50 2, , " , , *) jousi= jousen antama momentti ei riitä ISO 5208 Rate D, BS 6755 Part 1Rate D, ANSI/FCI 70.1 ClassV, IEC eikä MSS-SP72/1970 tiiveyden saavuttamiseksi. **) Säädä toimilaitteen syöttöpaine annettuun arvoon. Älä ylitä arvoa.

10 10 2 L9B 70 fi 8 KOKOONPANOKUVA JA OSALUETTELO L9B L90B Osa Määrä Nimitys Suositeltava varaosa 1 1 Pesä 3 1 Läppä 4 1 Läpän tiiviste x 9 1 O-rengasholkki 1 Kiristysholkki 10 1 Umpilaippa 11 1 Käyttöakseli 12 1 Akseli 13 1 Kiila 14 3 Lieriösokka 15 1 Laakeri 16 1 Laakeri 18 1 Tukirengas 20 5 Tiivisterengas 21 2 O-rengas 22 2 O-rengas x 24 2 Vaarnaruuvi 25 2 Kuusiomutteri 29 1 Konekilpi x 40 1 Lukkorengas x 41 1 Tukirengas

11 2 L9B 70 fi 11 9 MITAT JA PAINOT ø0 M P Asennustaso ISO 5211 ød DN E C R N R1 35 T øx V U Y DN X U V DN Z Asennustaso korvakkeessa 250 F10, F12 tai F F12 tai F F14 tai F F16 tai F F16 tai F F16 tai F F16 tai F F25 tai F F25 tai F F30 tai F F30 tai F35 øb B1 A øs DN Kaikki hitsauspäätteet yhteensopivat ASME B16.25 ja DIN 2559 Blatt 1 Form 22 kanssa Y Tyyppi Mitat, mm Hitsauspäätteet DN/øD A øb B1 C E M N øo P R R1 U X Y øs T Kg L9B M L9B M L9B M L M L9B M L9B M L90B700/ / M L9B800/ / M L90B900/ / M L90B1000/ / M L90B1200/ / M

12 12 2 L9B 70 fi 10 TYYPPIMERKINTÄ *) Vain koot DN NELDISC KOLMOISEPÄKESKEINEN LÄPPÄVENTTIILI, Sarjat L9B, L90B L9 B 400 E A F 1. TUOTERYHMÄ L9 Hitsauspäätteellinen, täysiaukkoinen DN L90 Hitsauspäätteellinen, supistettuaukkoinen, DN PAINELUOKKA / RAKENNE Pesä PN 25 / Tiivistävät osat ASME 150 (PN 20) - Metallitiivisteinen B - O-rengasakselitiiviste - Laakerit PTFE + AISI 316 verkko - Kiilaura akselissa Y Erikoinen 3. KOKO L9-sarja: 200, 250, 300, 350, 400, 500, 600 L90-sarja: 700/600, 800/700, 900/800, 1000/900, 1200/1000 MATERIAALIT L9-sarja (DN ) 4. PESÄ 5. LÄPPÄ AKSELI JA SOKAT TIIVISTE E St A CF8M / SS 329 NiCo F316 (SS 2324) L90-sarja (DN ) 4. PESÄ 5. LÄPPÄ AKSELI JA SOKAT St CF8M / SS 329 NiCo F316 (SS 2324) A A E E* WCB + NiCo SS 329 (SS 2324) Incoloy 825, kovakrom. TIIVISTE W.No (Incoloy 825 in DN 700), kovakrom. W.No kovakrom. 6. EI-STANDARDI RAKENNE - Standardi, ilman merkkiä, F Säädettävä grafiittitiiviste Y Erikoinen 7. HITSAUSPÄÄTTEET STANDARDI. EI MERKKIÄ Venttiilityyppi / koko Putken ulkohalkaisija (mm) Sopiva putken seinämä (mm) - L9B L9B L9B L9B L9B L9B L9B L90B 700/ L90B 800/ L90B 900/ L90B 1000/ L90B 1200/ EI-STANDARDIT HITSAUSPÄÄTTEET 7. Venttiilityyppi / Putken ulkohalkaisija (mm) seinämä (mm) Sopiva putken koko 216 x 080 L9B x 080 L9B x x 088 L9B x x 080 L9B x x x 088 L9B x x x 095 L9B x x x x 100 L9B x x 111 L90B 700/ x x x 119 L90B 800/ x x x 127 L90B 900/ x x x 143 L90B 1000/ x x x x 160 L90B 1200/ x Metso Automation Inc. Europe, Vanha Porvoontie 229, P.O. Box 304, FI Vantaa, Finland. Tel Fax North America, 44 Bowditch Drive, P.O. Box 8044, Shrewsbury, MA 01545, USA. Tel Fax South America, Av. Independéncia, 2500-Iporanga, , Sorocaba-São Paulo, Brazil. Tel Fax Asia Pacific, 20 Kallang Avenue, Lobby B, #06-00, PICO Creative Centre, Singapore , Singapore. Tel Fax China, 19/F, the Exchange Beijing, No. 118, Jianguo Lu Yi, Chaoyang Dist, Beijing, China. Tel Fax Middle East, Roundabout 8, Unit AB-07, P.O. Box 17175, Jebel Ali Freezone, Dubai, United Arab Emirates. Tel Fax
