1 Tietomallien hyödyntäminen toiminnallisessa suunnittelussa Nicola Ugas, Sweco Architects Oy

2 Sweco Architects Oy Kuuluu Suomen Sweco-konserniin Osa Sweco Architects Ab:ta, pohjoismaiden suurin arkkitehtitoimisto, 18. suurin maailmassa. Tietomallisuunntitelutapa käytössä teollisuus- ja sairaalasuunnitteluhankkeissa

3 Projektiprosessi Perinteinen Epäluotettavat lähtötiedot Laajuus on jo lyöty lukkoon Tehottomat ratkaisun kustannukset Tavoitteet Tavoitekustannus Päätös Suunnittelu Rakentaminen Käyttö T I E T O M A L L I Tavoitteen asentanta Design Tavoitekustannus Päätös Rakentaminen Käyttö Sweco Sidosryhmät osallistuvat alusta alkaen Iteraatiot Käyttäjälähtöinen suunnitteluprosessi Prosessin optimointi Päätöksenteko Jatkuva suunnittelun, laajuuden ja kustannusten ohjaus Tunnetaan todelliset kustannukset Pienempi toimintakustannus

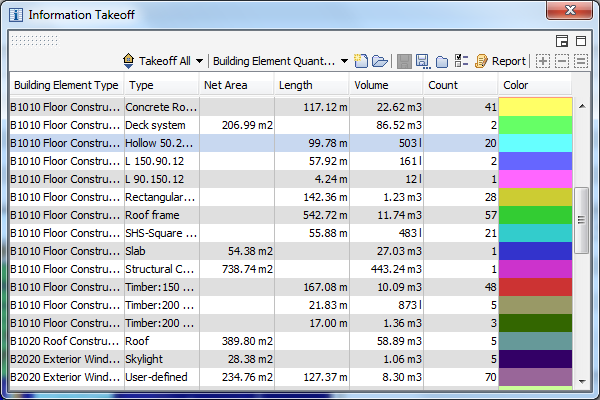

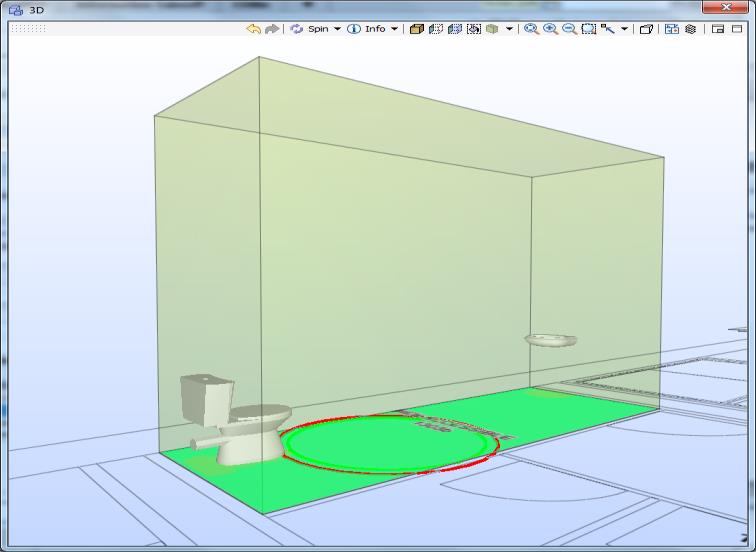

4 Tietomallien hyödyntäminen aikataulun ja kustannusten hallinnassa: Tarkastuspisteiden määrittäminen, tavoitteiden seuranta Ehdotusvaiheessa lukitaan runsaasti käyttökustannuksiin vaikuttavia tekijöitä. Laajuuslaskelmien tuottaminen suunnitteluvaihtoehdoista ja niiden keskinäisen kustannusvertailu rakennusosaspohjaisesti Laajuuden ohjaaminen Vaihtoehtojen vertailu Käyttäjäarvon maksimointi Tietomallipohjainen suunnitelmien laadun tarkistus: Mallitarkastelut Eri suunnittelualojen yhteensovitus Säännöstöpohjainen mallitarkastelu (esteettömyys, poistumistiet yms.)

5 BIM-projektisuunnitelma Hankesuunnitelma - Tarveselvitys - Lähtötiedot - Tilaohjelma Inventointimalli Vaatimusmalli Suunnittelumallit Toteutusmalli As Built - malli Suunnittelu Rakentamisen valmistelu Toteutus Käyttöönotto KHY-malli - Huoltosuunnittelu - Ylläpitotieto Käyttö, huolto ja ylläpito

6 BIM-tiimiprojekti Tietomallin suunnitteluprosessissa suunnitteluryhmän jäsenet työskentelevät samassa mallissa. Jokainen omalla vastuualueella, ja kaikki simultaanisesti. Tieto siirtyy heti toiselta toiselle, ja tiedon lisäys malliin on jatkuvaa.

7 Iteratiivisen ja vuorovaikutteisen ehdotussuunnittelun toimintatapa Ennen varsinaisen tilamallintamisen aloittamista Tiedonkokoamisen ja -hallinnan työkalu Apuväline käyttäjän sitouttamisessa projektiin mahdollisimman varhaisessa vaiheessa Osa palvelumuotoiluamme Tarkastelun kohteena on myös prosessi, ei pelkästään lopputuote Swecon kehittämä sovellus co-creation-metodista Työkalun hankekohtainen räätälöinti ja jatkuva innovatiivinen kehitystyö

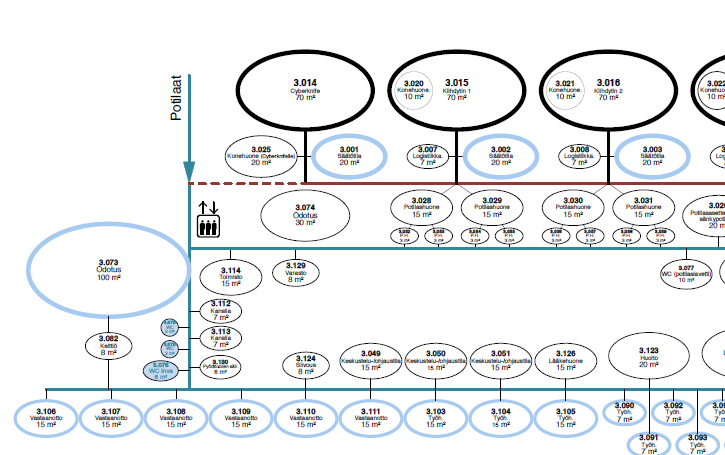

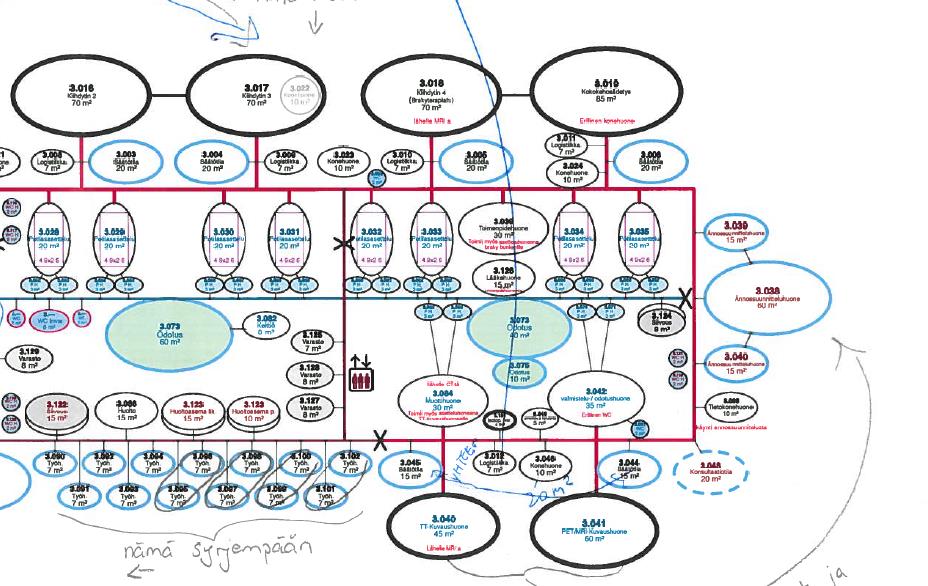

8 Tilaajan tilaohjelma Arkkitehdin pyydettyjä lisätietoja Tilaohjelmasta pallokaavioon Pallokaavion kommentointi

9 Alustavat mallit Tilaryhmät ja osastojen mallit Logistiikkavirrat ja massoittelu

10 Tietomallista pohjakuvat: Työpohja Pintamateriaalikoodit Alakattokuva Kaikki tasot auki

11 Ark-malli Yhdistetty tietomalli ARK-RAK-LVI-SÄH

12 Tietomallista saa helposti: Oviluettelot Pintamateriaaliluettelot ja määrät Varusteluettelot ja määrät

13 Luonnonvalosimulointi

14 Potilashuonetutkielmat Sisustus- ja valaistussimulaatiot

15 Visualisoinnit

16 Visualisoinnit

17 Virtuaalitekniset ja vuorovaikutteiset sovellukset hyödyntävät tietomallia

18 TOIMINNALLINEN SUUNNITTELU JA CAVE Aito tilan tunne, ja realistinen kokemus Yhteistyömahdollisuus, ja käyttäjälle suunnattu suunnitteluprosessi

19 2 650 mm CAVE Cave-malli tuotetaan suoraan tietomallista Mallitilojen rakentamisen tarve pienene 1:1 mittakaava-malli, immersiivisyys: katsojan ympäröivä kokemus.

20 Tietomalli osana toiminnallista suunnittelua Suunnitteluprosessin osa Vuorovaikutteinen suunnittelu, palvelumuotoilu Tilaohjelma (pallokaavio) Lisätietopyynnöt ja kommentointi Alustava ja varsinainen mallinnus: Tilaryhmät, osastojen mallit; Logistiikkavirrat ja massoittelu; Työpohjat, Pintamateriaalikoodit, Alakattokuvat ym. Ark-malli, yhdistetty tietomalli (ARK-RAK-LVI-SÄH) Oviluettelot, pintamateriaaliluettelot ja määrät, varusteluettelot ja määrät Simulaatiot: valo, sisustus Potilashuonetutkielmat Visualisoinnit Virtuaalitekniset/vuorovaikutteiset sovellukset CAVE

21 Sweco Architects Oy, Valimotie 9, Helsinki Kiitos
