1 Digitaalijärjestelmäkamera Käyttöopas Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

2 Haluamme kiittää sinua PENTAX A -digitaalikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Käytettävät objektiivit Yleensä ottaen tässä kamerassa käytettävät objektiivit ovat DA-, DA L-, D FA- ja FA J- objektiiveja sekä sellaisia objektiiveja, joissa aukkorenkaan asetukseksi voidaan valita s. Lisätietoja muiden objektiivien ja lisävarusteiden käyttämisestä on kohdissa s.59 ja s.272. Tekijänoikeudet A-kameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tavaramerkit Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Windows Vista on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh, Mac OS ja QuickTime ovat Apple Inc.:in rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. SDXC-logo on SD-3C, LLC:n tavaramerkki. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tässä asiakirjassa mainitut tuotemerkit ja -nimet ovat ne omistavien yhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tässä asiakirjassa TM- ja -merkintöjä ei aina käytetä viitattaessa näihin tuotemerkkeihin tai -nimiin. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching - yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III -yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching -logo on Seiko Epson Corporationin tuotemerkki. Kuluttajalla on AVC Patent Portfolio -lisenssin perusteella oikeus käyttää tätä tuotetta henkilökohtaisiin käyttötarkoituksiin (tai muihin tarkoituksiin, joista ei makseta korvausta) seuraavilla tavoilla: (i) AVC-standardin mukaiseen videon koodaukseen ("AVC-video") ja/tai (ii) sellaisen videon dekoodaukseen, jonka kuluttaja on koodannut henkilökohtaiseen käyttöön ja/tai hankkinut videotuotteiden tarjoajalta, jolle on myönnetty AVC-videoiden jakelulisenssi. Lisenssiä ei myönnetä tai aseteta muuhun käyttöön. Lisätietoja antaa MPEG LA, LLC. Katso

3 Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä tuottavan laitteen lähettyvillä. Voimakkaat staattiset lataukset tai magneettiset kentät, joita tuottavat esimerkiksi radiolähettimet, voivat häiritä näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin virtapiireihin ja aiheuttaa toimintahäiriöitä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-, SDHC- ja SDXC-muistikortteja kutsutaan yleisesti SD-muistikorteiksi. Tässä oppaassa yleistermillä "tietokone(et)" viitataan tästä eteenpäin joko Windows- tai Macintosh -tietokoneeseen. Tässä kamerassa voidaan käyttää joko D-LI109-akkua tai valinnaista AA-paristopidikettä D-BH109 ja neljää AA-paristoa tai -akkua. Tässä käyttöoppaassa sanalla "akku" viitataan jäljempänä tuotteisiin D-LI109 ja D-BH109, mikäli toisin ei mainita. Edellä mainitun lisäksi yleisellä termillä "akku" viitataan tästä eteenpäin minkä tahansa tyyppiseen kameran tai lisälaitteen akkuun. 1 Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin kohtiin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilövammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun.

4 2 Älä suuntaa kameraa aurinkoa tai muuta voimakasta valonlähdettä kohti ottaessasi kuvia. Älä jätä kameraa suoraan auringonvaloon ilman objektin suojusta, sillä kameraan voi tulla toimintahäiriöitä tai se voi syttyä palamaan. Älä katso objektiivin läpi aurinkoa tai muita voimakkaita valolähteitä. Se saattaa johtaa näkökyvyn menettämiseen tai sen vahingoittumiseen. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta käyttö välittömästi, poista akku tai irrota verkkolaite ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Varoitus Älä pidä sormeasi salamavalon päällä sen välähtäessä. Kuumentunut salamavalo voi aiheuttaa palovamman. Älä peitä salamavaloa kankaalla sen välähtäessä. Salamavalo voi värjäytyä. Eräät kameran osat kuumentuvat käytön aikana, minkä vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja akkulaturista ja verkkolaitteesta Vaara Kamerassa on käytettävä teho- ja jännitearvoiltaan oikeaa, erityisesti tälle kameralle tarkoitettua akkulaturia. Muunlaisen akkulaturin käyttäminen tai akkulaturin käyttäminen vääränlaisessa sähköverkossa voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Akkulaturin käyttöjännitealue on V AC. Älä pura kameraa tai tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttäminen välittömästi ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos laitteen sisään pääsee vettä, ota yhteyttä PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos näet salaman tai kuulet ukkosen jyrinää käyttäessäsi akkulaturia ja verkkolaitetta, irrota virtajohto pistorasiasta ja lopeta laitteen käyttäminen. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pöly voi aiheuttaa tulipalon. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja, joissa johdon tyyppi on vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava.

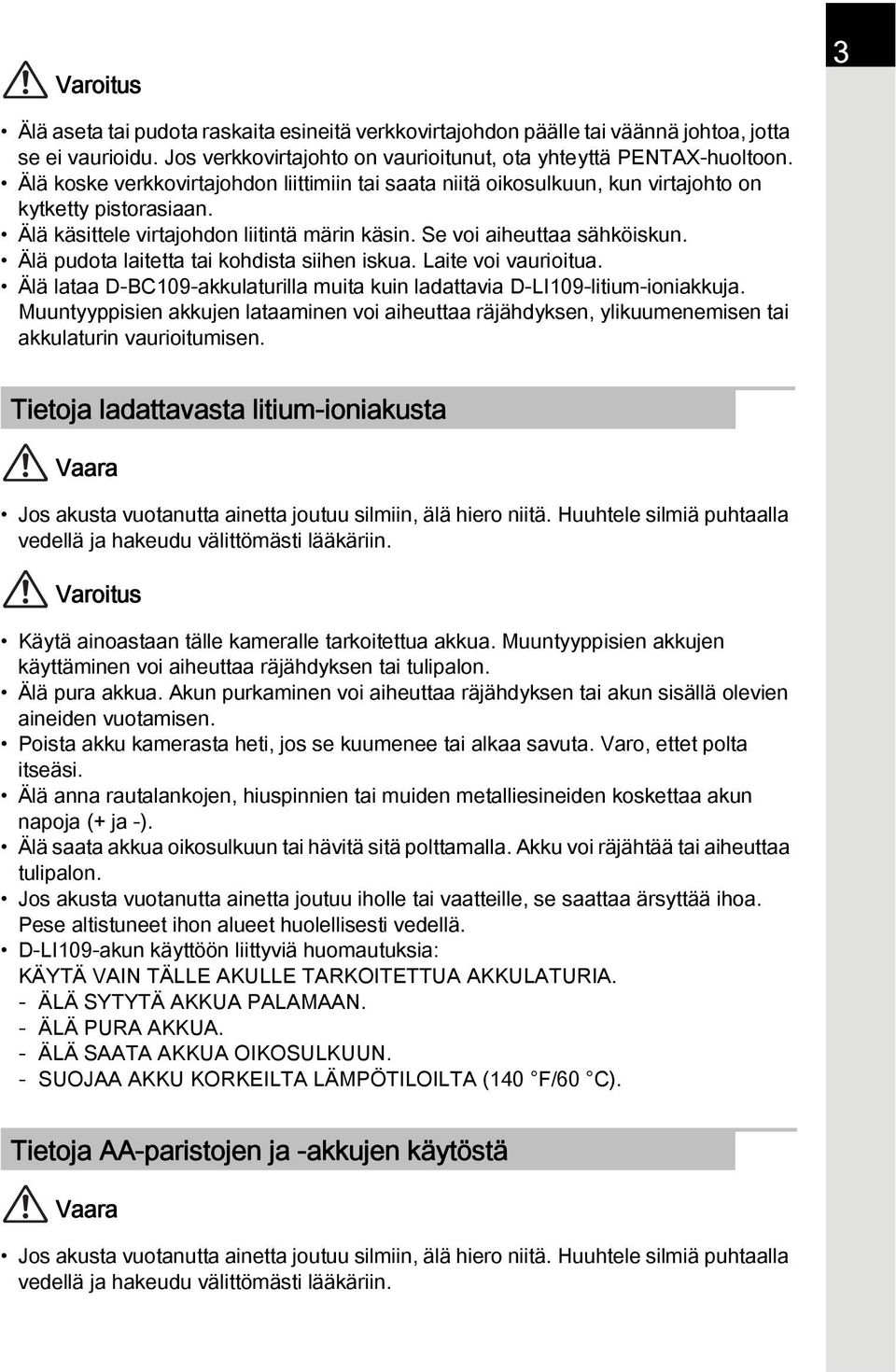

5 Varoitus 3 Älä aseta tai pudota raskaita esineitä verkkovirtajohdon päälle tai väännä johtoa, jotta se ei vaurioidu. Jos verkkovirtajohto on vaurioitunut, ota yhteyttä PENTAX-huoltoon. Älä koske verkkovirtajohdon liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan. Älä käsittele virtajohdon liitintä märin käsin. Se voi aiheuttaa sähköiskun. Älä pudota laitetta tai kohdista siihen iskua. Laite voi vaurioitua. Älä lataa D-BC109-akkulaturilla muita kuin ladattavia D-LI109-litium-ioniakkuja. Muuntyyppisien akkujen lataaminen voi aiheuttaa räjähdyksen, ylikuumenemisen tai akkulaturin vaurioitumisen. Tietoja ladattavasta litium-ioniakusta Vaara Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Akun purkaminen voi aiheuttaa räjähdyksen tai akun sisällä olevien aineiden vuotamisen. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja -). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä. D-LI109-akun käyttöön liittyviä huomautuksia: KÄYTÄ VAIN TÄLLE AKULLE TARKOITETTUA AKKULATURIA. - ÄLÄ SYTYTÄ AKKUA PALAMAAN. - ÄLÄ PURA AKKUA. - ÄLÄ SAATA AKKUA OIKOSULKUUN. - SUOJAA AKKU KORKEILTA LÄMPÖTILOILTA (140 F/60 C). Tietoja AA-paristojen ja -akkujen käytöstä Vaara Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin.

6 4 Varoitus Valinnaisen AA-paristopidikkeen D-BH109 kanssa voidaan käyttää neljää AAalkaliparistoa, AA-litiumparistoa tai AA Ni-MH-akkua. Älä käytä muita kuin näitä paristoja tai akkuja. Muuntyyppisien paristojen tai akkujen käyttö saattaa aiheuttaa toimintahäiriöitä tai paristot tai akut saattavat räjähtää tai aiheuttaa tulipalon. Paristot tai akut on asetettava kameraan plus- ja miinusnavat (+ ja -) oikein päin. Paristojen tai akkujen asettaminen kameraan väärin päin voi aiheuttaa räjähdyksen tai tulipalon. Vaihtaessasi paristoja tai akkuja, älä sekoita erimerkkisiä, -tyyppisiä, tai -tehoisia paristoja tai akkuja keskenään. Älä myöskään käytä uusia ja vanhoja paristoja tai akkuja sekaisin. Paristojen tai akkujen asettaminen laitteeseen väärin saattaa aiheuttaa paristojen tai akkujen räjähtämisen tai tulipalon. Älä oikosulje akkuja/paristoja tai hävitä niitä polttamalla. Älä pura akkuja/paristoja. Ne voivat räjähtää tai syttyä palamaan. Älä lataa muita kuin ladattavia Ni-MH-akkuja. Paristot voivat räjähtää tai syttyä palamaan. Tähän kameraan sopivista AA-kokoisista paristoista ja akuista ainoastaan Ni-MH-akkuja voidaan ladata uudelleen. Älä avaa paristotilan kantta tai poista paristoja tai akkuja, kun kameran virta on kytkettynä. Poista paristot tai akut kamerasta, jos et käytä kameraa pitkään aikaan. Jos kameraan jätetään paristot tai akut pitkäksi ajaksi, ne voivat vuotaa. Jos paristosta tai akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä. Poista paristot tai akut kamerasta heti, jos ne kuumenevat tai alkavat savuta. Varo, ettet polta itseäsi paristoja tai akkuja poistaessasi. Säilytä kamera ja sen lisälaitteet poissa pienten lasten ulottuvilta Vaara Älä sijoita kameraa ja lisälaitteita paikkaan, josta pienet lapset voivat saada ne käsiinsä. 1. Tuote voi aiheuttaa vakavia henkilövahinkoja, jos se kaatuu tai sitä käytetään vahingossa. 2. Hihnan kiertäminen kaulan ympärille voi aiheuttaa tukehtumisen vaaran. 3. Säilytä kameran pienet varusteet kuten akku tai SD-muistikortit poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos kameran varuste nielaistaan vahingossa, lääkäriin on hakeuduttava heti.

7 Varotoimenpiteet käytön aikana 5 Ennen kameran käyttämistä Ota kameran mukana toimitettava kansainvälinen luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennettujen tietojen säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi. Akkua ja akkulaturia koskevia tietoja Optimoi akun kunto välttämällä varastointia täyteen ladattuna tai kuumissa tiloissa. Jos jätät akun paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akun lataus syväpurkautuu ja sen käyttöikä lyhenee. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC109-akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Älä altista kameraa korkeille lämpötiloille tai kosteudelle. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Suojaa kamera voimakkaalta tärinältä, iskuilta tai paineelta. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on C ( F). Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Näyttö saattaa toimia normaalia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä kyseessä ole toimintahäiriö. Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisäja ulkopinnoille. Aseta kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön välinen lämpötilaero on tasoittunut. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisien kaasujen tai suolojen kanssa, koska ne saattavat aiheuttaa kameran rikkoutumisen. Pyyhi kamera kuivaksi sade- tai vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Jos käytät jalustaa, älä kiristä jalustan kiinnitysruuvia liian tiukalle.

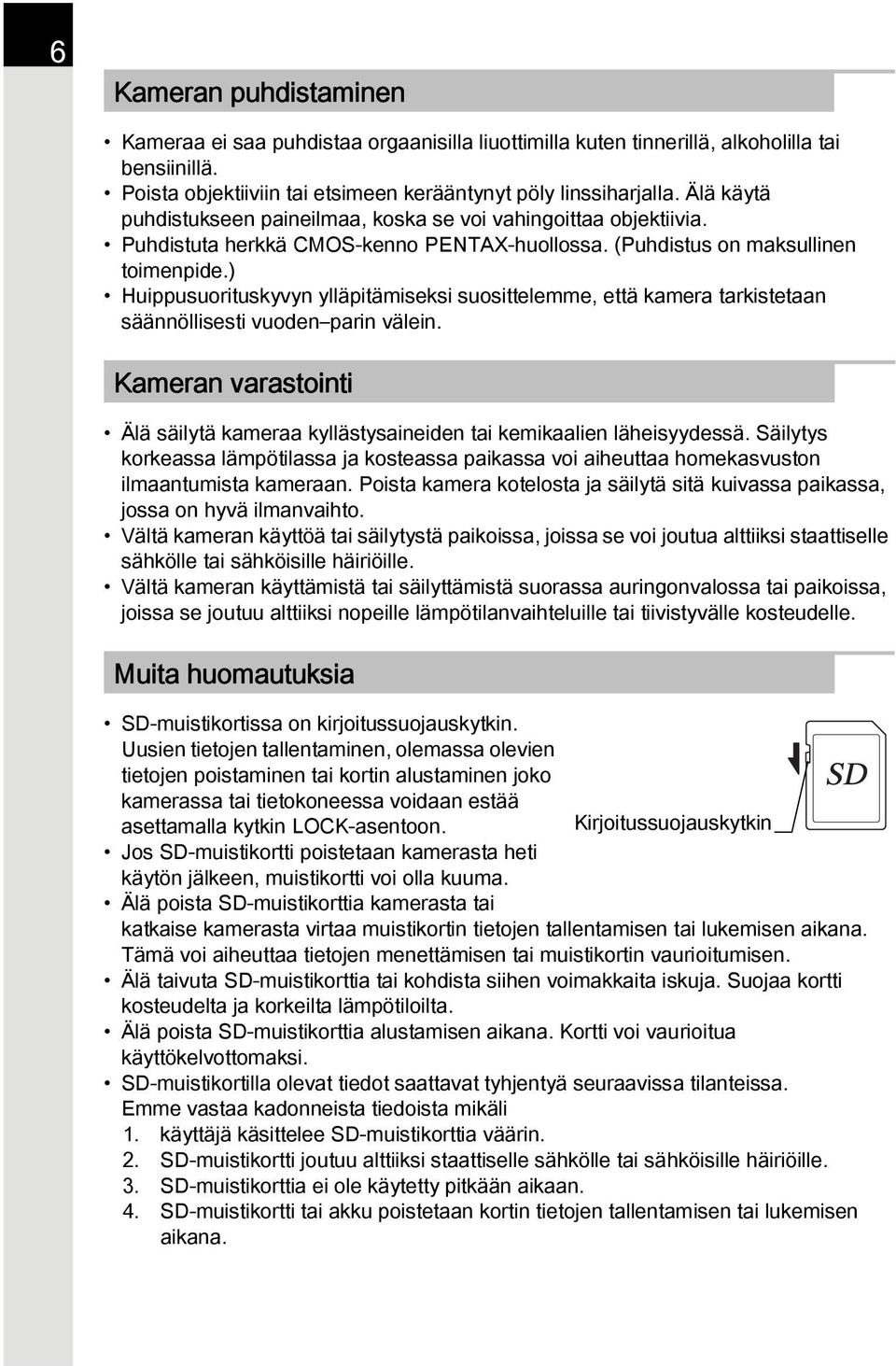

8 6 Kameran puhdistaminen Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä, alkoholilla tai bensiinillä. Poista objektiiviin tai etsimeen kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Puhdistuta herkkä CMOS-kenno PENTAX-huollossa. (Puhdistus on maksullinen toimenpide.) Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Kameran varastointi Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteassa paikassa voi aiheuttaa homekasvuston ilmaantumista kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Vältä kameran käyttöä tai säilytystä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kameran käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Muita huomautuksia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää asettamalla kytkin LOCK-asentoon. Kirjoitussuojauskytkin Jos SD-muistikortti poistetaan kamerasta heti käytön jälkeen, muistikortti voi olla kuuma. Älä poista SD-muistikorttia kamerasta tai katkaise kamerasta virtaa muistikortin tietojen tallentamisen tai lukemisen aikana. Tämä voi aiheuttaa tietojen menettämisen tai muistikortin vaurioitumisen. Älä taivuta SD-muistikorttia tai kohdista siihen voimakkaita iskuja. Suojaa kortti kosteudelta ja korkeilta lämpötiloilta. Älä poista SD-muistikorttia alustamisen aikana. Kortti voi vaurioitua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista mikäli 1. käyttäjä käsittelee SD-muistikorttia väärin. 2. SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. 3. SD-muistikorttia ei ole käytetty pitkään aikaan. 4. SD-muistikortti tai akku poistetaan kortin tietojen tallentamisen tai lukemisen aikana.

9 Jos SD-muistikorttia ei käytetä pitkään aikaan, kortilla olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Alusta uudet SD-muistikortit. Alusta myös aiemmin muissa kameroissa tai laitteissa käytetyt SD-muistikortit. Huomioi, että SD-muistikortille tallennettujen tietojen poistaminen tai kortin alustaminen ei täysin poista alkuperäisiä tietoja. Poistetut tiedot voidaan joskus palauttaa kaupallisesti saatavilla olevan ohjelmiston avulla. Jos aiot heittää SDmuistikorttisi pois tai lahjoittaa tai myydä sen, varmista, että kortti on täysin tyhjä tai tuhoa kortti, mikäli se sisältää henkilökohtaisia tai arkaluontoisia tietoja. Kameran omistaja on aina itse vastuussa SD-muistikortille tallennetuista tiedoista. 7 Tuotteen rekisteröinti Pyydämme rekisteröimään kamerasi sen mukana toimitetun CD-ROM-levyn ohjeiden mukaisesti tai PENTAXin verkkosivustossa. Näin voimme palvella sinua paremmin. Katso lisätietoja kohdasta s.250. Kiitos yhteistyöstäsi.

10 8 Muistiinpanoja

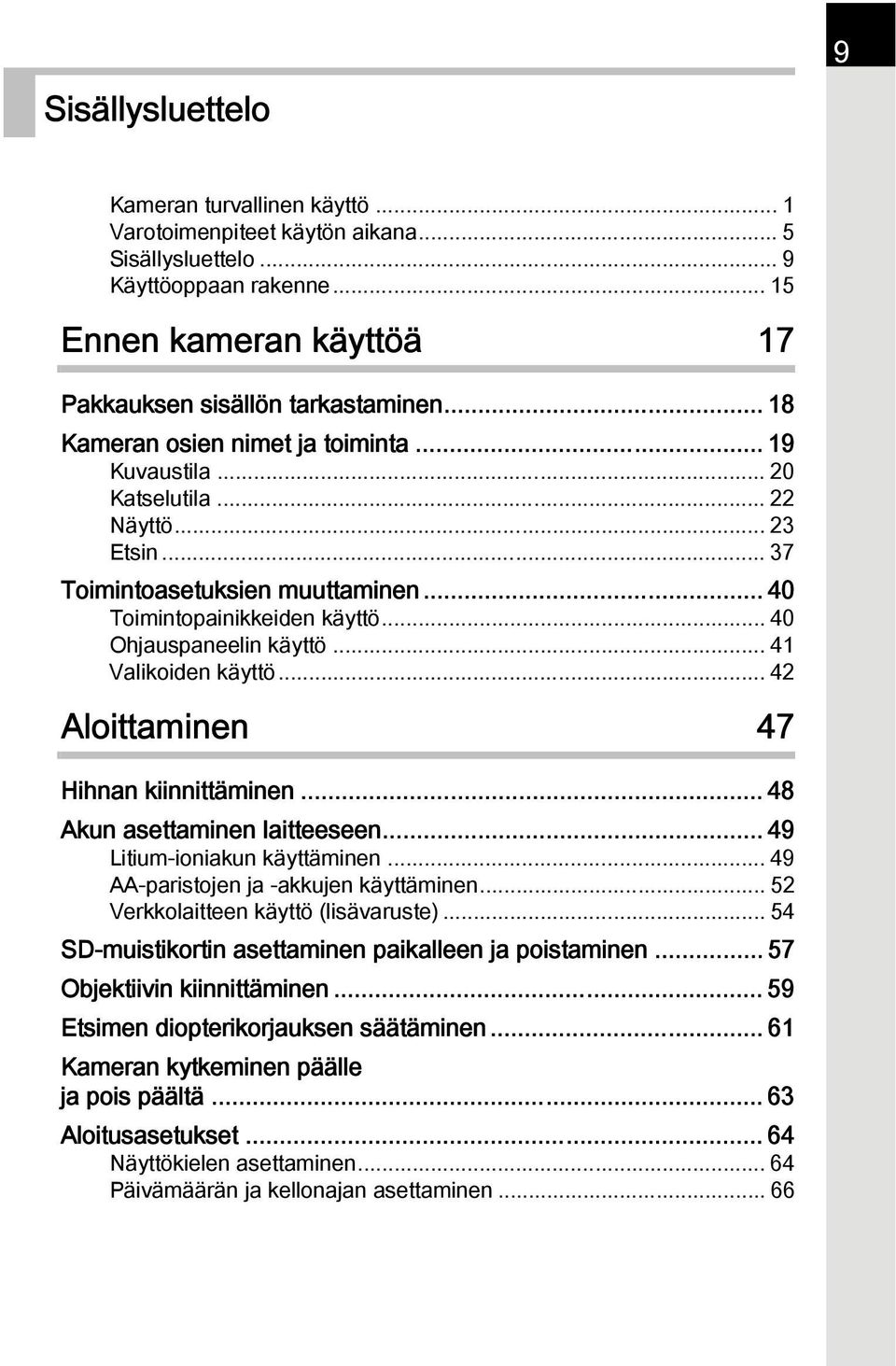

11 Sisällysluettelo 9 Kameran turvallinen käyttö... 1 Varotoimenpiteet käytön aikana... 5 Sisällysluettelo... 9 Käyttöoppaan rakenne Ennen kameran käyttöä 17 Pakkauksen sisällön tarkastaminen Kameran osien nimet ja toiminta Kuvaustila Katselutila Näyttö Etsin Toimintoasetuksien muuttaminen Toimintopainikkeiden käyttö Ohjauspaneelin käyttö Valikoiden käyttö Aloittaminen 47 Hihnan kiinnittäminen Akun asettaminen laitteeseen Litium-ioniakun käyttäminen AA-paristojen ja -akkujen käyttäminen Verkkolaitteen käyttö (lisävaruste) SD-muistikortin asettaminen paikalleen ja poistaminen Objektiivin kiinnittäminen Etsimen diopterikorjauksen säätäminen Kameran kytkeminen päälle ja pois päältä Aloitusasetukset Näyttökielen asettaminen Päivämäärän ja kellonajan asettaminen... 66

12 10 Perustoiminnot 69 Kuvauksen perustoiminnot Kuvaaminen kameran valitsemilla asetuksilla Kiinteän salaman käyttäminen Salamakuvauksen tilan asettaminen Kiinteän salaman käyttäminen Kuvien katselu Kuvien katseleminen Yhden kuvan poistaminen Kuvaustoiminnot 81 Kuvaustoimintojen käyttäminen Suuntapainikkeiden asetuskohdat Tallennustilan valikkotoiminnot Liikkuvan kuvan valikkotoiminnot Mukautettavien asetusten valikon valinnat Sopivan kuvaustilan valitseminen Auto Picture -tilat Scene-tilat Valotustilat Valotuksen asettaminen Herkkyyden asettaminen Valotustilan muuttaminen Valotuksen säätäminen Valotuksen lukitseminen ennen kuvan ottamista (AE-lukitus) Valotuksen mittaustavan valitseminen Kuvien kohinan vähentäminen (kohinan poisto) Tarkentaminen Tarkennustavan asettaminen Tarkennuspisteen valitseminen(automaattitarkennuspiste) Kontrasti AF -toiminnon asetuksien määrittäminen elävässä näkymässä Tarkennuksen tarkastaminen Tarkennuksen säätäminen käsin (manuaalitarkennus) AF-hienosäätö Syvyysterävyyden tarkistaminen (Esikatselu) Optisen esikatselun näyttäminen Digitaalisen esikatselunäkymän näyttäminen

13 Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi Kuvaaminen kuvanvakaajatoimintoa käyttämällä Vitkalaukaisimen käyttäminen Kuvaus kaukosäätimen avulla (valinnainen) Yhtäjaksoinen kuvaaminen Jatkuva kuvaus Sarjakuvaus Monivalotus Liikkuvan kuvan tallentaminen Liikkuvan kuvan tallennuksen asetusten muuttaminen Liikkuvan kuvan tallentaminen Liik. kuv. sarjakuvaus Videoleikkeiden katseleminen Liikkuvien kuvien muokkaaminen Kuvausasetukset Tiedostomuodon asettaminen Tiedostomuoto JPEG tall. pikselit JPEG-laatu Väriavaruus Valkotasapainon säätäminen Valkotasapainon säätäminen manuaalisesti Valkotasapainon säätäminen värilämpötilan avulla Kuvien korjaaminen Kirkkauden säätö Laajan dynaamisen alueen kuvaus Linssiväärist. korjaus Sommittelun säätö Kuvan viimeistelysävyn asetus Mukautettu kuva Digitaalisuodin Painiketoimintojen/e-säätimien toimintojen mukautus E-valitsimien toiminnan määrittäminen V/Y -painikkeen toiminnan määrittäminen =/L -painikkeen asetusten määrittäminen...181

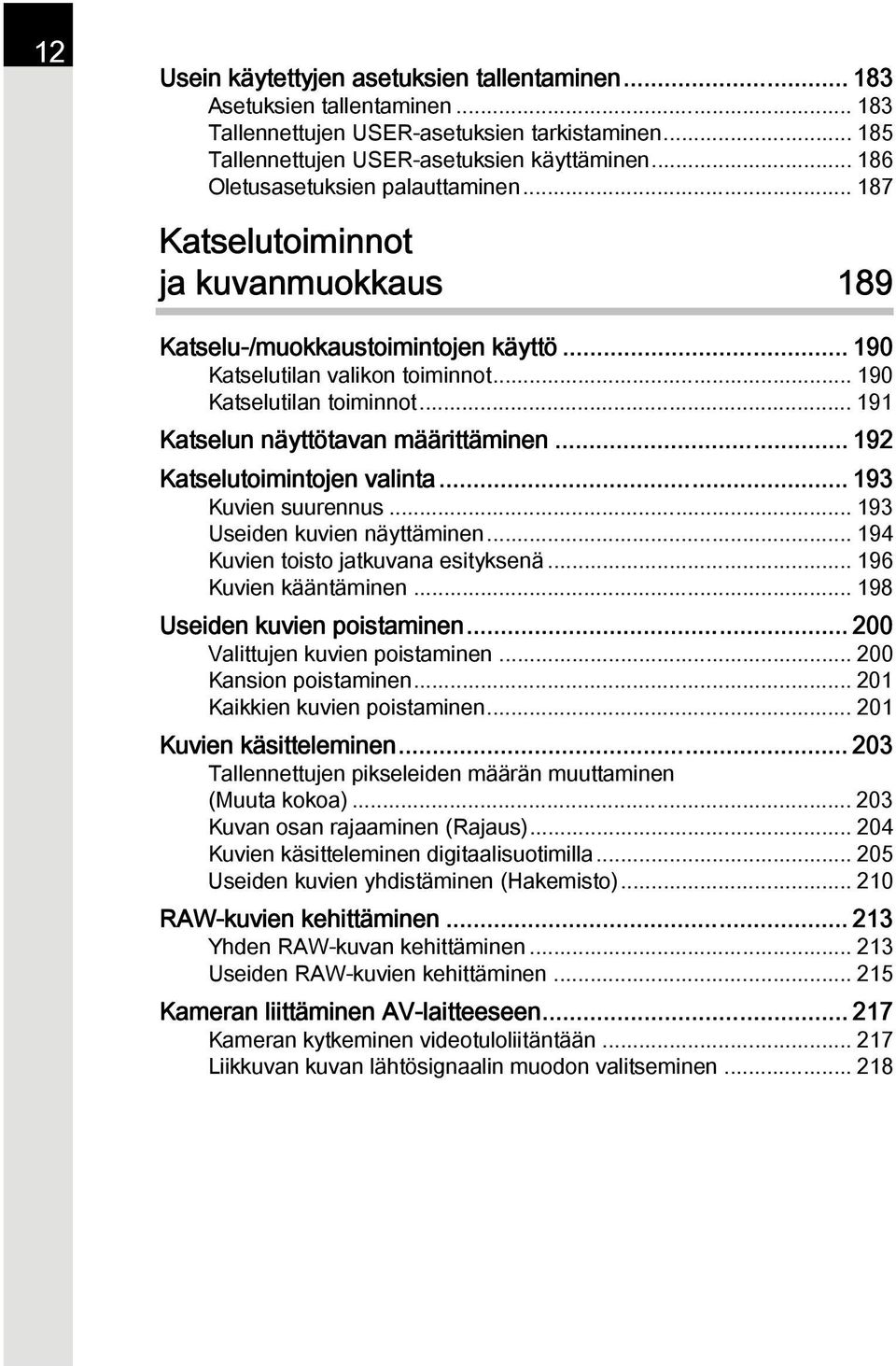

14 12 Usein käytettyjen asetuksien tallentaminen Asetuksien tallentaminen Tallennettujen USER-asetuksien tarkistaminen Tallennettujen USER-asetuksien käyttäminen Oletusasetuksien palauttaminen Katselutoiminnot ja kuvanmuokkaus 189 Katselu-/muokkaustoimintojen käyttö Katselutilan valikon toiminnot Katselutilan toiminnot Katselun näyttötavan määrittäminen Katselutoimintojen valinta Kuvien suurennus Useiden kuvien näyttäminen Kuvien toisto jatkuvana esityksenä Kuvien kääntäminen Useiden kuvien poistaminen Valittujen kuvien poistaminen Kansion poistaminen Kaikkien kuvien poistaminen Kuvien käsitteleminen Tallennettujen pikseleiden määrän muuttaminen (Muuta kokoa) Kuvan osan rajaaminen (Rajaus) Kuvien käsitteleminen digitaalisuotimilla Useiden kuvien yhdistäminen (Hakemisto) RAW-kuvien kehittäminen Yhden RAW-kuvan kehittäminen Useiden RAW-kuvien kehittäminen Kameran liittäminen AV-laitteeseen Kameran kytkeminen videotuloliitäntään Liikkuvan kuvan lähtösignaalin muodon valitseminen

15 Lisäasetuksien muuttaminen Asetusvalikon käyttäminen Asetusvalikon toiminnot Kameran asetukset Äänitehosteiden, päivämäärän ja kellonajan sekä näyttökielen asettaminen Näytön ja valikkonäkymän määrittäminen Akkuasetukset Kameraan tallennettavien asetuksien valitseminen (muisti) Kameran asetusten palauttaminen Kameran versiotietojen tarkistaminen Tiedostojen hallinta-asetukset SD-muistikortin alustaminen Kuvien suojaaminen poistolta (suojaus) Kansion nimeämistavan muuttaminen Uusien kansioiden luominen Valokuvaajan tietojen asettaminen DPOF-asetusten määrittäminen Kytkeminen tietokoneeseen 243 Kameralla otettujen kuvien muokkaaminen tietokoneella Kuvien tallentaminen tietokoneelle USB-liitäntätilan määritys Kameran kytkeminen tietokoneeseen Mukana toimitettavien ohjelmien käyttäminen Ohjelmiston asentaminen Salaman käyttö 251 Yhdysrakenteisen salaman käyttäminen Salaman ominaisuudet eri valotustiloissa Hitaan salaman synkronoinnin käyttäminen Etäisyys ja aukko yhdysrakenteista salamaa käytettäessä Ulkoisen salaman (lisävaruste) käyttäminen P-TTL-automaattisalaman käyttö Lyhyen täsmäysajan käyttö Salaman käyttäminen langattomassa tilassa Ulkoisen salaman kytkeminen erillisellä jatkojohdolla Kontrastinhallintatäsmäyksen käyttäminen

16 14 Liite 263 Oletusasetukset Erilaisten objektiiviyhdistelmien mahdollistamat toiminnot Polttovälin asetus Aukkorenkaan käyttö CMOS-kennon puhdistus Pölyn irrottaminen ravistamalla CMOS-kennoa (pölynpoisto) Pölyn irrottaminen puhaltimella GPS-laitteen käyttö Taivaankappaleiden kuvaaminen (TÄHTISEURANTA) Virheilmoitukset Vianetsintä Tekniset tiedot Hakemisto TAKUUEHDOT

17 Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat luvut. 1 Ennen kameran käyttöä Kameran mukana toimitetut lisävarusteet ja kameran osien nimet ja toiminnot. 2 Aloittaminen Kameran ostamisen jälkeen, ennen kuvien ottamista suoritettavat toimenpiteet. Lue tämä osio ja noudata sen ohjeita. 3 Perustoiminnot Kuvaamiseen ja kuvien katseluun liittyvät perustoimenpiteet. 4 Kuvaustoiminnot Kuvaamiseen liittyvät toiminnot. 5 Kuvausasetukset Kuvausasetusten, kuten tiedostomuodon, muuttamiseen liittyvät toimenpiteet. 6 Katselutoiminnot ja kuvanmuokkaus Kuvien katseluun ja muokkaukseen liittyvät toimenpiteet. 7 Lisäasetuksien muuttaminen Kameran yleisiin asetuksiin ja tiedostojen hallintaan (esim. näytön asetuksien muuttamiseen ja kuvakansioiden nimeämiseen) liittyvät toimenpiteet. 8 Kytkeminen tietokoneeseen Kameran kytkeminen tietokoneeseen. Tähän lukuun sisältyvät ohjelmien asennusohjeet ja siinä kerrotaan yleisesti kameran mukana toimitetusta ohjelmistosta. 9 Salaman käyttö Yhdysrakenteisen salaman ja ulkoisien salamalaitteiden käyttäminen. 10Liite Tietoja vianetsinnästä sekä yhteystietoja

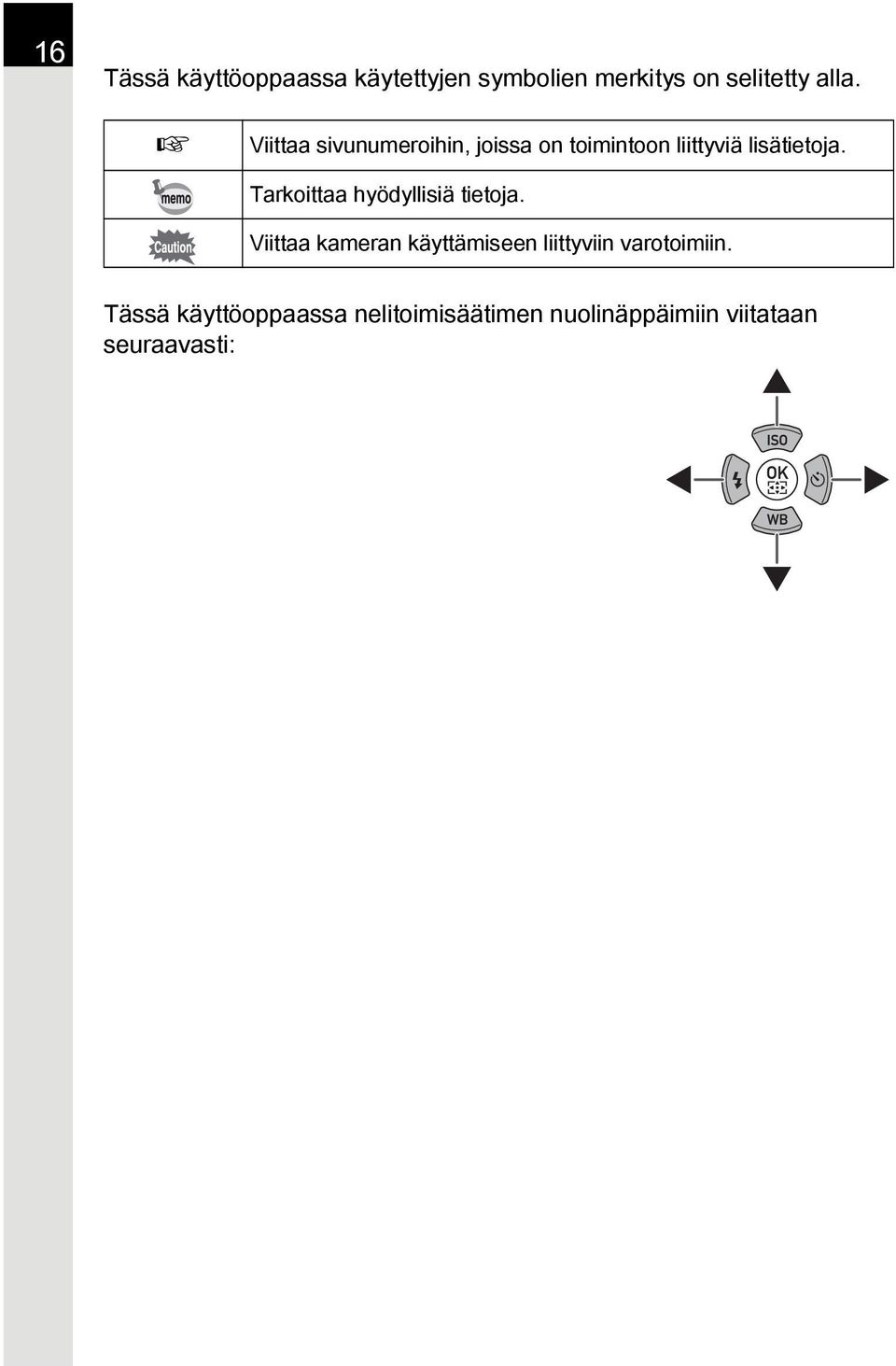

18 16 Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroihin, joissa on toimintoon liittyviä lisätietoja. Tarkoittaa hyödyllisiä tietoja. Viittaa kameran käyttämiseen liittyviin varotoimiin. Tässä käyttöoppaassa nelitoimisäätimen nuolinäppäimiin viitataan seuraavasti:

19 1 Ennen kameran käyttöä Tarkista pakkauksen sisältö ja osien nimet ja toiminta ennen käyttöä. Pakkauksen sisällön tarkastaminen...18 Kameran osien nimet ja toiminta...19 Toimintoasetuksien muuttaminen...40

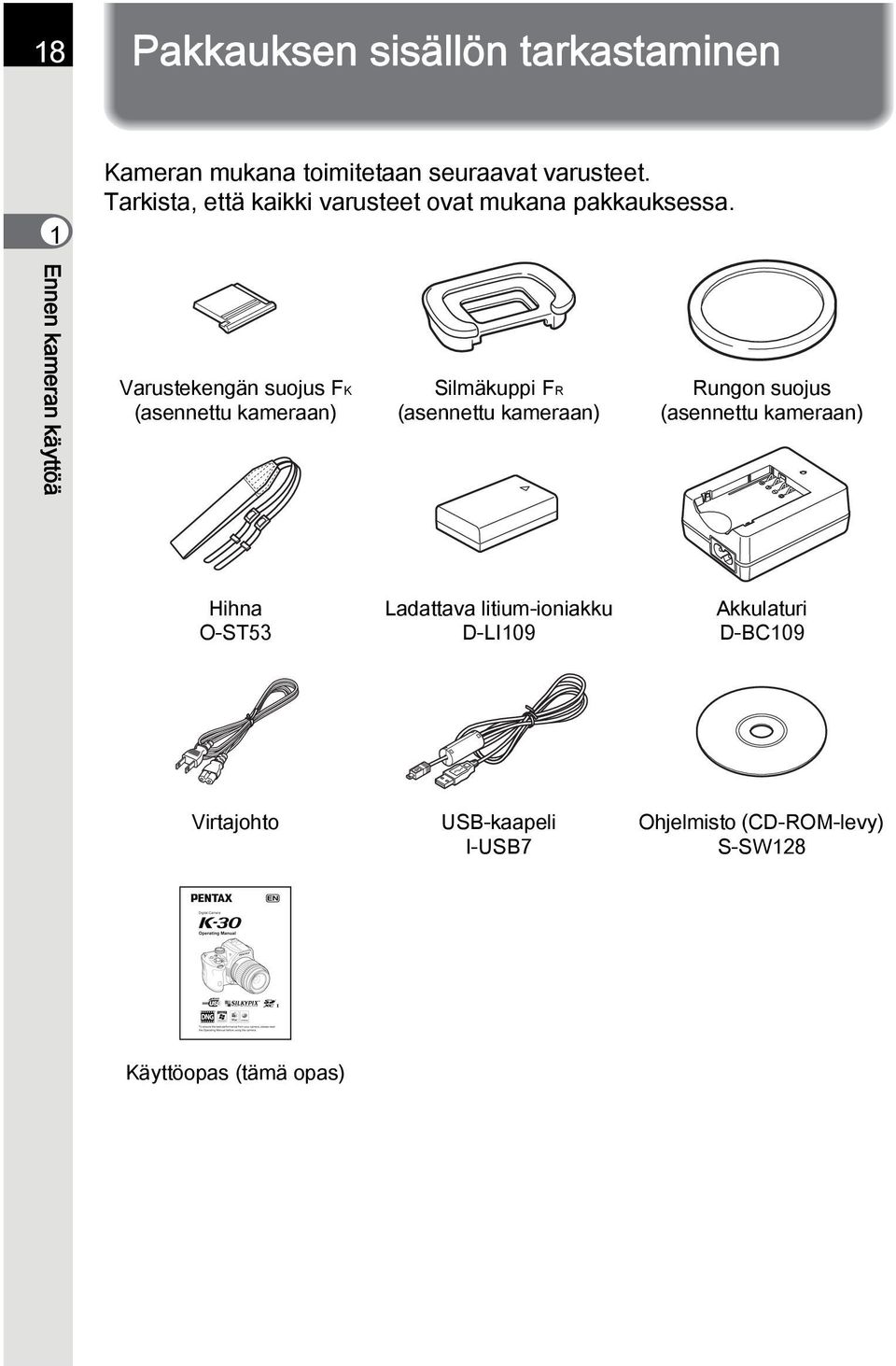

20 18 Pakkauksen sisällön tarkastaminen 1 Kameran mukana toimitetaan seuraavat varusteet. Tarkista, että kaikki varusteet ovat mukana pakkauksessa. Ennen kameran käyttöä Varustekengän suojus FK (asennettu kameraan) Silmäkuppi FR (asennettu kameraan) Rungon suojus (asennettu kameraan) Hihna O-ST53 Ladattava litium-ioniakku D-LI109 Akkulaturi D-BC109 Virtajohto USB-kaapeli I-USB7 Ohjelmisto (CD-ROM-levy) S-SW128 Käyttöopas (tämä opas)

21 Kameran osien nimet ja toiminta 19 AF-apuvalo Mikrofoni Objektiivin kiinnityskohdistin (punainen piste) Vitkalaukaisimen valo/kauko-ohjaimen vastaanotin Lisävarustekenkä Diopterikorjauksen säädin Etsin Näyttö Muistikortin merkkivalo Kuvatason ilmaisin Kantohihnan kiinnityslenkki Peili AF-liitin Objektiivitietoliitännät Kiinteä salama Kaiutin Kantohihnan kiinnityslenkki SD-muistikortin paikka Muistikortin suojaluukku Liitäntöjen suojaluukku Lankalaukaisimen liitin 1 Ennen kameran käyttöä VIDEO/ PC-lähtöliitäntä Liittimien suojus Jalustakierre Akkutilan kansi Liitäntäkaapelin suojakansi Akkutilan kannen avauskytkin * Toisessa kuvassa kamerasta on irrotettu varustekengän suojus FK ja silmäkuppi FR.

22 20 Jos liittimien suojuksia ei suljeta oikein, kameran pöly- ja vesitiiviys ei vastaa annettuja arvoja. 1 Ennen kameran käyttöä Kuvaustila Tästä näet mitä osia kuvaustilassa käytetään ja miten ne toimivat. Jokaisen osan tehdasasetus esitellään tässä, mutta joillakin osilla on useita tehtäviä ja ne toimivat eri tavoin valitusta asetuksesta riippuen a c d e f g b h

23 1 m (Valotuksen korjaus) -painike Paina asettaaksesi valotuksen korjauksen arvon (s.101). Voit muuttaa asetusta kääntämällä kameran takaosan e-valitsinta (S) sen jälkeen tai samanaikaisesti, kun painat m-painiketta. 2 d (Vihreä) -painike Voit palauttaa valittuna olevan arvon painamalla tätä painiketta. 3 Laukaisin Voit ottaa kuvia painamalla laukaisinta (s.72). 4 Pääkytkin Siirtämällä kytket kameran virran päälle ja pois. (s.63) 5 Kameran etuosan e-valitsin (R) Muuttaa valittua arvoa. Voit vaihtaa valikkoa, kun valikkonäyttö on näkyvissä (s.43). 6 Objektiivin vapautuspainike Irrota objektiivi painamalla tätä painiketta (s.60). 7 Tilanvalitsin Vaihtaa kuvaustilan (s.91). 8 E (Salama ylös) -painike Voit nostaa kiinteän salaman ylös painamalla tätä painiketta (s.77). 9 V/Y-painike Voit määrittää tällä painikkeella kytkettävän toiminnon (s.179). 0 Tarkennustilan valintakytkin Vaihtaa tarkennustilan (s.111). a U/i (Elävä näkymä) -painike Näyttää elävän näkymän kuvan (s.26). Poistaa pikakatselutoiminnolla näytettävän kuvan (s.72) b M -painike Näyttää ohjauspaneelin (s.28). Painamalla tätä painiketta uudelleen voit valita, mitä tietoja valmiustilassa näytetään (s.29). c Kameran takaosan e-valitsin (S) Asettaa suljinajan, aukon ja valotuskorjauksen arvot (s.99). Voit vaihtaa asetuksia, kun ohjauspaneeli on näkyvissä (s.42). Voit vaihtaa valikkoa, kun valikkonäyttö on näkyvissä (s.43). d =/L-painike Voit määrittää tälle painikkeelle toiminnon, jossa kamera tarkentaa kohteeseen tai lukitsee valotusarvon (s.105, s.181). e Q (Katselu) -painike Siirtyy katselutilaan (s.78). f 4-painike Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, vahvista kohteen valinta tällä painikkeella. Jos sekä [Aktiiv. AF-alue]- että [Kontrasti AF] -asetuksena on [Valitse], voit ottaa automaattitarkennuspisteen (AF) tai -alueen vaihtamisen käyttöön tai poistaa sen käytöstä painamalla tätä painiketta (s.115, s.118). Kun kamera on \ -tilassa tai tarkennus on lukittu elävässä näkymässä, painamalla tätä painiketta voit suurentaa näytöllä näkyvän kuvan (s.119). g Nelitoimisäädin (2345) Näyttää herkkyyden/ valkotasapainon/salamatilan/kuvau stavan asetusvalikon (s.82). Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, siirrä kohdistinta tai valitse muutettava valikkokohta tällä säätimellä. h 3-painike Näyttää [A Tallennustila 1] -valikon (s.83). Voit palata edelliseen näkymään painamalla tätä painiketta valikon ollessa näkyvissä (s.42) Ennen kameran käyttöä

24 22 Katselutila Tästä näet mitä osia katselutilassa käytetään ja miten ne toimivat. 1 Ennen kameran käyttöä a

25 1 m (Valotuksen korjaus) -painike Jos edellisen otetun kuvan tiedostomuoto on JPEG ja sen tiedot ovat edelleen puskurimuistissa, voit tallentaa kyseisen kuvan RAW-muodossa painamalla tätä painiketta (s.79). 2 Laukaisin Siirry kuvaustilaan painamalla laukaisin puoliväliin. 3 Pääkytkin Siirtämällä kytket kameran virran päälle ja pois. (s.63) 4 Kameran etuosan e-valitsin (R) Tällä valitsemalla voit näyttää seuraavan tai edellisen kuvan (s.78). 5 U/i (Poista) -painike Voit poistaa kuvia painamalla tätä painiketta (s.79). 6 M-painike Tällä painikkeella voit valita mitä tietoja katselutilassa näytetään (s.30). 7 Kameran takaosan e-valitsin (S) Tällä valitsimella voit suurentaa kuvaa tai tuoda näyttöön samanaikaisesti useita kuvia (s.193, s.194). 8 Q (Katselu) -painike Kytkee kameran kuvaustilaan. 9 4-painike Vahvistaa valikossa tai katselunäkymässä valitun asetuksen. 0 Nelitoimisäädin (2345) Voit siirtää säätimellä kohdistinta tai muuttaa kohtia valikoissa ja katselunäytössä. Avaa katselutilan valikko painamalla nelitoimisäädintä (3) yhden kuvan näytössä (s.190). a 3-painike Näyttää [Q Katselu 1] -valikon (s.191) Ennen kameran käyttöä Näyttö Erilaisia tietoja näytetään näytössä kameran tilasta riippuen. Näytön kirkkautta ja väriä voidaan säätää (s.227). Tallennustila Tällä kameralla voit ottaa kuvia katsomalla etsimen läpi tai näyttämällä kuvan näytössä. Jos käytät etsintä, tarkkaile näytön tilanäkymän ja etsimen ilmaisimia kuvauksen aikana. Jos et käytä etsintä, kytke elävä näkymä näyttöön kuvauksen ajaksi. Kamera on "valmiustilassa", kun tilanäyttö tai elävä näkymä on näkyvissä. Painamalla valmiustilassa M -painiketta voit tuoda "ohjauspaneelin" näkyviin ja muuttaa asetuksia (s.28).

26 24 Jos painat M-painiketta, kun ohjauspaneeli on näkyvissä, voit valita valmiustilassa näytettävien tietojen tyypin (s.29). 1 1/ 90 F M Mukautettu kuva Kirkas M Tilanäyttö Ennen kameran käyttöä MENU Peruuta OK OK Valmiustila (tilanäyttö) Ohjauspaneeli Kuvaustietojen näyttö -valintanäkymä

27 Tilanäyttö Etsimen kautta kuvattaessa käytettävät asetukset näytetään. (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) 25 1/ F G1A1 123/999 1 Kuvaustila (s.91) 2 AE-lukitus (s.105) 3 GPS-paikannuksen tila 4 Kuvanmuokkaus (s.168) 5 HDR-kuvaus (s.162) / Digitaalisuodin (s.172) 6 Tarkennustapa (s.111) 7 Autom. valotusmittaus (s.106) 8 Shake Reduction (Kuvanvakaaja) (s.127) / horisontin korjaus (s.128) 9 Akun varaus (s.53) 10 Kameran etuosan/takaosan e-valitsimen opastusnäyttö 11 Suljinaika 12 Aukkoarvo 13 Herkkyys (s.97) 14 Valotuksen korjaus (s.101)/ valotuksen haarukointi (s.103) 15 Valotuksen korjauspalkki Herkkyys (s.97) 17 Salamakuvauksen tila (s.74) 18 Automaattitarkennuksen tarkennuspiste (s.114) 19 Kuvaustapa (s.82) 20 Valkotasapaino (s.155) 21 Salamavalon valotuksen korjaus (s.76) 22 Valkotasapainon hienosäätö (s.157) 23 Kuvien lukumäärä sarja- tai monivalotuskuvauksessa 24 Tiedostomuoto (s.153) 25 JPEG-kuvan tallennetut pikselit (s.153) 26 JPEG-kuvan laatu (s.154) 27 Tallennettavissa olevien stillkuvien määrä/ -painikkeen opastusnäyttö 1 Ennen kameran käyttöä * Ilmaisin 3 näytetään vain, kun GPS-laite (lisävaruste) on kytkettynä kameraan ja toiminnassa (s.281). Tilanäyttö sulkeutuu 2 sekuntia kuvaamisen jälkeen sekä silloin, jos mitään valintoja ei tehdä 30 sekunnin aikana. Voit avata näytön uudelleen painamalla M-painiketta.

28 26 1 Elävä näkymä Elävä näkymä avautuu, kun U/i-painiketta painetaan. Voit ottaa kuvia ja tarkistaa sommittelun näytöstä. (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) Ennen kameran käyttöä / EV ±0EV 1/ 2000 F [9999] / 2000 F [9999] 1 Kuvaustila (s.91) 2 Salamatila (s.74) / GPS-paikannuksen tilan tallentaminen 3 Kuvaustapa (s.82) 4 Valkotasapaino (s.155) 5 Kuvanmuokkaus (s.168) 6 HDR-kuvaus (s.162) / Digitaalisuodin (s.172) 7 Tarkennustapa (s.111) 8 Autom. valotusmittaus (s.106) 9 Shake Reduction (s.127) / Horisontin korjaus (s.128) / Movie SR (s.140) 10 Akun varaus (s.53) 11 GPS-paikannuksen tila 12 Lämpötilavaroitus 13 Histogrammi (s.35) 14 Kuvien lukumäärä sarja- tai monivalotuskuvauksessa 15 Elektroninen vesivaaka 16 Sarjakuvaus (s.134)/monivalotus (s.137) 17 Automaattitarkennuksen tarkennuskehys 18 -painikkeen opastusnäyttö 19 AE-lukitus (s.105) 20 Suljinaika 21 Aukkoarvo 22 Valotuksen korjauspalkki 23 Herkkyys (s.97) 24 Tallennettavissa olevien stillkuvien määrä /liikkuvan kuvan kuvausaika 25 Kasvontunnistuksen kehys * Ilmaisin 11 näytetään vain, kun GPS-laite (lisävaruste) on kytkettynä kameraan ja toiminnassa (s.281). * Ilmaisin 15 näytetään, kun elektroninen vesivaaka on käytössä (s.226). * Ilmaisin 17 näkyy valkoisena. Se muuttuu vihreäksi, kun kohteeseen on tarkennettu ja punaiseksi kohteen ollessa epäterävä. Ilmaisin ei näy, jos tarkennustilan valintakytkin on asennossa \ (s.73). * Ilmaisimessa 25 näytetään useita kasvontunnistuskehyksiä kun [Kontrasti AF] -asetuksena on [Kasvontunnistus]. Kasvontunnistuksen pääkehys näkyy keltaisena ja muut kehykset valkoisina (s.116).

29 Elävän näkymän kuva voi poiketa todellisuudessa otetusta kuvasta, jos kohteen kirkkaus on hyvin pieni tai suuri. Jos kuvauksessa käytettävässä valonlähteessä tapahtuu muutoksia kuvauksen aikana elävässä näkymässä, näytön kuva saattaa vilkkua. Voit vähentää vilkkumista asettamalla virrantaajuuden [R Asetus 2]-valikon kohdassa [Vilkkumisen väh.] alueellasi käytetylle tasolle. Jos kameran asentoa muutetaan nopeasti, elävän näkymän kuvan kirkkaus voi muuttua. Odota ennen kuvan ottamista, että kirkkaus palautuu normaaliksi. Pimeässä kuvattaessa elävän näkymän kuvassa voi näkyä kohinaa. Mitä suurempi herkkyysasetus on valittu, sitä enemmän näytön kuvassa ja/tai tallennetussa kuvassa voi näkyä kohinaa ja värien vääristymistä. Jos kuvaamista jatketaan pitkään, kameran sisälämpötila voi nousta, mikä voi heikentää kuvanlaatua. On suositeltavaa sammuttaa kamera, jos et ole ottamassa kuvaa. Voit estää kuvanlaadun muutokset antamalla kameran jäähtyä riittävän pitkään valotettavien kuvien ottamisen ja videoleikkeiden tallentamisen välillä. Elävä näkymä voidaan pitää näkyvissä 5 minuutin ajan. 5 minuutin kuluttua voit käynnistää elävän näkymän uudelleen painamalla U/i-painiketta. Jos kameran sisälämpötila nousee korkeaksi, l (lämpötilavaroitus) tulee näkyviin ja saattaa olla, ettei elävää näkymää voi käyttää. Mikäli näin käy, lopeta kuvaaminen tai käytä etsintä Ennen kameran käyttöä Voit muuttaa elävän näkymän näyttöasetuksia [A Tallennustila 4] -valikon kohdassa [Elävä näkymä] (s.117).

30 28 Ohjauspaneeli Painamalla valmiustilassa M-painiketta tuot ohjauspaneelin näkyviin ja voit muuttaa asetuksia (s.41). 1 Ennen kameran käyttöä Stillkuvatila Mukautettu kuva Kirkas C-tila Valotusasetus AE-ohjelma :15'30" Toiminnon nimi 2 Asetus 3 Mukautettu kuva (s.168)/ H-tila (s.93) 4 Digitaalisuodin (s.172) 5 HDR-kuvaus (s.162) 6 Aktiiv. AF-alue (s.114) 7 AF.A (s.113) 8 Vääristymän korjaus (s.164) 9 Purppurareunaisuuden säätö (s.165) 10 Kirkkauskorjaus (s.161) 11 Varjon korjaus (s.161) 12 Autom. valotusmittaus (s.106) 13 Tiedostomuoto (s.153) 14 JPEG:n tallennetut pikselit (s.153) / Liikkuvan kuvan tallennetut pikselit (s.140) 15 JPEG-laatu (s.154) / Liikkuvan kuvan laatu (s.140) 16 Kuvanvakaaja (s.127) / Liik. kuv. kuvanvakaaja (s.140) 17 Kontrasti AF (s.116) 18 Kohdekaupunkiasetus (s.223) 19 Nykyinen päivämäärä ja kellonaika (s.66) 20 SD-muistikortin tila 21 Tallennettavissa olevien stillkuvien määrä /liikkuvan kuvan kuvausaika 22 Valotusasetus (s.139) 23 Kuvataajuus (s.140) 24 Tallennuksen äänenvoimakkuus (s.140)

31 Jos mitään valintoja ei tehdä ohjauspaneelissa 1 minuutin aikana, kamera palautuu valmiustilaan. Voit vaihtaa tilanäytön ja ohjauspaneelin väriä. Määritä asetus [R Asetus 1] -valikon [LCD-näyttö]-kohdassa (s.226). 29 Kuvaustietojen näyttö Painamalla M-painiketta ohjausnäytössä voit valita, mitä tietoja valmiustilassa näytetään, kun kuvataan etsimen kautta. Valitse näyttötila nelitoimisäätimellä (2345) ja tallenna valmiustilan näyttötila 4-painikkeella. Näyttö Tilanäyttö Elektroninen vesivaaka Näytettävät tiedot Näyttää etsimen kautta kuvattaessa käytettävät asetukset (s.25). Näyttää kameran kallistuskulman. Näytön alareunassa oleva asteikko osoittaa kameran vaakasuuntaisen kallistuksen ja näytön oikeassa reunassa oleva asteikko pystysuuntaisen kallistuksen. Jos kameran kallistuskulmaa ei pystytä tunnistamaan, asteikoiden molemmat päät vilkkuvat punaisena. Voit palata tilanäyttöön painamalla laukaisimen puoliväliin. Esimerkki:Kallistettuna 1,5 vasemmalle (keltainen) Pystytaso suorassa (vihreä) 1 Ennen kameran käyttöä Näyttö pois päältä Sähköinen kompassi Näytössä ei näy mitään tietoja. Näytössä näkyy senhetkisen sijainnin leveys- ja pituusaste, korkeus, suunta ja UTC-kallonaika. Voit palata tilanäyttöön painamalla laukaisimen puoliväliin tai katkaisemalla kameran virran. Käytettävissä vain GPS-laitteen (lisävaruste) ollessa kytkettynä kameraan ja toiminnassa (s.281). Kuvaustietojen näyttö -valintanäkymää ei näytetä, kun tilanvalitsin on C-kohdassa.

32 30 1 Ennen kameran käyttöä Jos Elektroninen vesivaaka- tai Näyttö pois -asetus on valittuna, näytön asetus palaa tilanäyttöön, kun kameran virta katkaistaan ja kytketään uudelleen. Jos olet valinnut [Kuvaustietojen näyttö] -valintaruudun [A Tallennustila 4] -valikon [Muisti]-kohdassa, valittu näkymä avautuu seuraavan kerran, kun kameraan kytketään virta (s.233). Elävän näkymän kuva ja kuvaustietoja näyttävät ilmaisimet näytetään kuvattaessa elävää näkymää käyttämällä. Jos et halua näyttää ilmaisimia, voit muuttaa asetusta [A Tallennustila 4] -valikon [Elävä näkymä] -kohdassa (s.117). Katselutila Tallennettu kuva ja kuvaustiedot näytetään katselutilassa yhden kuvan näytössä. 1Kuvien katseleminen (s.78) Painamalla M-painiketta voit avata katselutilassa näytettävien tietojen valintanäkymän. Valitse yhden kuvan näytössä näytettävän katselutilan tyyppi nelitoimisäätimellä (2345) ja paina 4-painiketta Vakiotietojen näyttö M 1/ 2000 F Yhden kuvan näyttö (Vakiotietojen näyttö) 200 MENU Peruuta OK OK Katselutilassa näytettävien tietojen valintanäyttö

33 31 Näyttö Vakiotietojen näyttö Näytettävät tiedot Näytössä näkyy tallennettu kuva, tiedostomuoto ja opastusilmaisimet. Yks.koht. tietojen näyttö Histogramminäyttö RGB histogramminäyttö Näyttö ilman tietoja Tarkat tiedot kuvien tallennusasetuksista ja -ajankohdasta näytetään kahdella sivulla (s.32). Tallennettu kuva ja kirkkaushistogrammi näytetään (s.34). Ei käytettävissä liikkuvan kuvan toiston aikana. Tallennettu kuva ja RGB-histogrammi näytetään (s.34). Ei käytettävissä liikkuvan kuvan toiston aikana. Ainoastaan otettu kuva näkyy näytössä. Tässä kohdassa valittu näyttö näytetään seuraavan kerran katselutilaan siirryttäessä. Jos [A Tallennustila 4] -valikon [Muisti]-kohdan [Katselutietojen näyttö] -valintaruudun valinta on poistettu, vakiotietojen näyttö näytetään aina ensimmäisenä, kun kameraan kytketään virta (s.232). Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisina ja tummat (alivalottuneet) alueet keltaisina, jos [Q Katselu 1] -valikon [Kirkas/tumma alue] (s.192) -kohdan asetus on otettu käyttöön valitsemalla valintaruutu. Näitä tietoja ei näytetä yksityiskohtaisten tietojen näytössä eikä RGB-histogramminäytössä. 1 Ennen kameran käyttöä

34 32 Yks.koht. tietojen näyttö Sivujen välillä voidaan siirtyä nelitoimisäätimellä (23). (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) 1 Ennen kameran käyttöä Sivu 1 Valokuva 1/ 2000 F mm /06/ G1A1 ±0 ±0 ±0 ±0 ±0 10:30 AM Video 1/ 125 F '10" 50mm /06/ G1A1 ±0 ±0 ±0 ±0 ±0 10:30 AM Sivu N ' W ' 06/06/2012 0m :00:

35 1 Kuvan kääntötiedot (s.198) 2 Otettu kuva 3 Kuvaustila (s.91) 4 Digitaalisuodin (s.172) 5 DPOF-asetus (s.241) 6 Suojausasetus (s.236) 7 Kansionumero-tiedostonumero 8 Kuvaustapa (s.82) 9 Autom. valotusmittaus (s.106) 10 Suljinaika 11 Objektiivin polttoväli 12 Shake Reduction (s.127) / Horisontin korjaus (s.128) / Movie SR (s.140) 13 Tarkennustapa (s.111) / AF-piste (s.114) / Kontrasti AF (s.116) 14 Aukkoarvo 15 Valotuksen korjaus (s.101) 16 Salamakuvauksen tila (s.74) 17 Salamavalon valotuksen korjaus (s.76) 18 Herkkyys (s.97) 19 HDR-kuvaus (s.162) / Monivalotus (s.137) 20 Valkotasapaino (s.155) 21 Valkotasapainon hienosäätö (s.157) 22 Tiedostomuoto (s.153) 23 JPEG:n tallennetut pikselit (s.153) / Liikkuvan kuvan tallennetut pikselit (s.140) 24 JPEG-laatu (s.154) / Liikkuvan kuvan laatu (s.140) 25 Kirkkauskorjaus (s.161) 26 Varjon korjaus (s.161) 27 Vääristymän korjaus (s.164) 28 Purppurareunaisuuden säätö (s.165) 29 Kuvanmuokkaus (s.168) 30 Mukautetut kuvaparametrit (s.169) 31 Väriavaruus (s.154) 32 Kuvauksen päiväys ja kellonaika 33 Tallennusaika 34 Tallennuksen äänenvoimakkuus (s.140) 35 Kuvataajuus (s.140) 36 Objektiivin suunta 37 Valokuvaaja (s.239) 38 Luvattoman tietojenkäsittelyn varoitus 39 Tekijänoikeudenhaltija (s.240) 40 Leveysaste 41 Korkeus 42 Pituusaste 43 Koordinoitu yleisaika * Ilmaisimet 36 ja näytetään vain niissä kuvissa, joihin on tallennettu GPS-tiedot Ennen kameran käyttöä

36 34 Histogramminäyttö/RGB-histogramminäyttö Voit siirtyä nelitoimisäätimellä (23) histogramminäytöstä RGB-histogramminäyttöön ja takaisin. 1 Ennen kameran käyttöä / 2000 F Histogramminäyttö / 2000 F RGB histogramminäyttö Histogrammi (kirkkaus) 2 Suojausasetus 3 Kansionumero-tiedostonumero 4 Tallenna RAW-data 5 Tiedostomuoto 6 Suljinaika 7 Aukkoarvo 8 Herkkyys 9 Histogrammi (R) 10 Histogrammi (G) 11 Histogrammi (B) * Ilmaisin 4 näytetään vain, jos edellisen otetun kuvan tiedostomuoto on JPEG ja kuva voidaan tallentaa myös RAW-muodossa (s.79).

37 Histogrammin käyttäminen 35 Histogrammi ilmaisee valotuksen jakautumisen kuvassa. Vaakasuora akseli on kirkkausakseli (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee pikselien määrän. Histogrammin muoto ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus ja kontrasti oikein, ja sen avulla voit päättää, onko valotusta säädettävä tai otatko kuvan uudelleen. 1Valotuksen säätäminen (s.101) 1Kirkkauden säätö (s.161) Pikselimäärä (tumma) Kirkkaus (kirkas) Tummat kohdat Kirkkaat kohdat 1 Ennen kameran käyttöä Jos kuva on alivalottunut, osa vasemmalla olevasta alueesta jää pois (alivalottuneet kohdat ilman yksityiskohtia) ja jos kuva on liian ylivalottunut, osa oikealla olevasta alueesta jää pois (ylivalottuneet kohdat ilman yksityiskohtia). Voit määrittää, näytetäänkö kirkkaan/tumman alueen varoituksia kuvaus- tai katselutilassa. 1Katselun näyttötavan määrittäminen (s.192) 1Pikakatselun näytön asettaminen (s.228) Värivoimakkuuden jakautuminen näytetään kunkin värin osalta RGB-histogramminäytössä. Jos osa väristä jää pois jommalta kummalta puolelta, se osoittaa, että väri on ali- tai ylivalottunut, valo on kyseissä värissä kovin heikko tai vahva tai että valkotasapaino on väärin säädetty. 1Valkotasapainon säätäminen (s.155)

38 36 Opastusilmaisimet 1 Ennen kameran käyttöä Seuraavat näytössä näkyvät ilmaisimet osoittavat painikkeet ja e-valitsimet, joita voidaan käyttää sillä hetkellä. Esimerkki: 2 Nelitoimisäädin (2) d-painike 3 Nelitoimisäädin (3) M-painike 4 Nelitoimisäädin (4) m-painike 5 Nelitoimisäädin (5) U/i-painike 3-painike =/L -painike 4-painike /Y-painike R Etuosan e-valitsin Laukaisin S Takaosan e-valitsin

39 Etsin Etsimen kautta kuvattaessa seuraavat tiedot näytetään etsimessä Ennen kameran käyttöä Automaattitarkennuksen tarkennuskehys 2 Pistemittauksen kehys (s.106) 3 Automaattitarkennuksen tarkennuspiste (s.114) Automaattitarkennuksessa käytettävä tarkennuspiste näkyy punaisena (Tuo AF-alue näkyviin) painettaessa suljin puoliväliin (s.114). 4 Salamavalon ilmaisin (s.77) Palaa: kun salama on käytettävissä. Vilkkuu: kun salaman käyttö on tarpeen tai se latautuu. 5 Tarkennustapa (s.111) Näkyy, kun asetuksena on \. 6 Suljinaika Alleviivattu, jos sitä voidaan säätää. Näyttää käsittelyn alkuun kestävän aikalaskurin kun kohinanpoistoasetus on käytössä. (s.107) 7 Aukkoarvo Alleviivattu, jos sitä voidaan säätää. [nr] vilkkuu, kun kohinanpoistoasetus on käytössä (s.107). 8 Tarkennuksen ilmaisin (s.71) Palaa: kun kohteeseen on tarkennettu. Vilkkuu: kun kohde on epäterävä. 19

40 38 1 Ennen kameran käyttöä 9 Valotuksen korjauspalkki Näyttää valotuksen korjausarvot tai eron oikean ja nykyisen valotusarvon välillä a-tilassa (s.100, s.102). Näyttää kameran kallistuskulman, kun elektroninen vesivaaka on käytössä (s.39). 10 ISO/ISO AUTO (s.97) Näkyy, kun herkkyystietoja tarkastellaan. 11 Herkkyys/jäljellä oleva kuvien tallennuskapasiteetti Alleviivattu, jos sitä voidaan säätää. Näyttää tallennettavien valokuvien määrän (enintään "9999") heti kuvanoton jälkeen. Näyttää säädettävän valotuksen korjausarvon. Näyttää poikkeaman oikeasta valotuksesta, kun a-tila ja elektroninen vesivaaka on käytössä. 12 AE-lukitus (s.105) Näkyy, kun automaattivalotuksen lukitustoiminto on käytössä. 13 Automaattitarkennuksen tarkennuspisteen muuttaminen (s.115) Näkyy, kun automaattitarkennuksen tarkennuspistettä voidaan muuttaa. 14 Monivalotus (s.137) Näkyy, kun monivalotus on käytössä. 15 Autom. valotusmittaus (s.106) Näkyy, kun keskustapainotteinen mittaus tai pistemittaus on valittuna. 16 Shake Reduction (Kuvanvakaaja) (s.127) Näkyy, kun kuvanvakaaja on käytössä. 17 Salamavalon valotuksen korjaus (s.76) Näkyy, kun salamavalon valotuksen korjaus on käytössä. 18 Valotuksen korjaus (s.101)/valotuksen haarukointi (s.103) Näkyy, kun valotuksen korjausarvoa säädetään tai kun valotuksen haarukointi on käytössä. 19 Tiedostomuoto (s.153) Näkyy, kun tiedostomuodoksi on valittu RAW tai RAW+. Tiedot näytetään etsimessä, kun laukaisin painetaan puoliväliin sekä valotusmittauksen asetettuna käyttöaikana (oletusasetus: 10 sekuntia) (s.107).

41 Elektronisen vesivaa'an näyttö Jos kamera ei ole suorassa, kameran kallistuksen osoittava asteikko näytetään valotuksen korjauspalkin kohdalla, jos [A Tallennustila 3] -valikon [Elektroninen vesivaaka] -asetus on valittuna. Toiminto ei ole oletusasetuksena käytössä (s.226) Vaakasuorassa (0 ) Ennen kameran käyttöä Kallistettuna 5 vasemmalle Pystysuorassa, kallistettuna 3 oikealle

42 40 Toimintoasetuksien muuttaminen 1 Ennen kameran käyttöä Toimintoasetuksia voidaan muuttaa suoraan toimintopainikkeilla, ohjauspaneelista käsin tai valikoiden kautta. Tässä osiossa kuvataan toimintoasetuksien määrittämisen perusperiaatteet. Toimintopainikkeiden käyttö Voit määrittää herkkyyden, valkotasapainon, salamatilan ja kuvaustavan valmiustilassa painamalla nelitoimisäädintä (2345) (s.82). Seuraavassa on kuvattu esimerkkinä [Salamatila]-asetuksen määrittäminen. 1 Paina nelitoimisäädintä (4) valmiustilassa. Salamatilan asetukset -näkymä tulee näkyviin. 2 Valitse salamakuvauksen tila painamalla nelitoimisäädintä (45). Autom. välähdys 0.0 MENU Peruuta OK OK

43 41 3 Paina 4-painiketta. Kameralla voidaan ottaa kuva. 1 Ohjauspaneelin käyttö Voit siirtyä valmiustilassa ohjauspaneeliin ja muuttaa asetuksia. Seuraavassa on kuvattu esimerkkinä [JPEG-laatu]-asetuksen määrittäminen. Ennen kameran käyttöä 1 Paina M-painiketta valmiustilassa. Ohjauspaneeli tulee näyttöön. 2 Valitse nelitoimisäätimellä (2345) kohde, jonka asetuksia haluat muuttaa. Et voi valita sellaisia asetuksia, jotka eivät ole vaihdettavissa kameran nykyisten asetuksien vuoksi. Mukautettu kuva Kirkas 128
