1 RICOH WG-4 GPS RICOH WG-4 Haluamme kiittää sinua tämän RICOH WG-4 GPS/RICOH WG-4 -digikameran hankinnasta. Tämä kamera on vesitiivis sekä iskuilta ja pölyltä suojattu alla olevien tietojen mukaisesti, joten sitä voidaan käyttää monenlaisissa liikuntaharrastuksissa. Vesitiivis / pölyltä suojattu: JIS-standardin luokan 8 mukainen vesitiiviys ja luokan 6 mukainen pölysuojaus (IP68) Iskuilta suojattu: Täyttää pudotustestin (pudotus 2,0 metrin korkeudelta 5 cm:n paksuiselle vanerialustalle) ja MIL- Standard 810F Method Shock testing -standardin vaatimukset. * Vesitiiviyttä ei taata, jos kamera joutuu alttiiksi esimerkiksi putoamisesta tai johonkin osumisesta aiheutuville iskuille. * Kameran toimintaa ja vahingoittumattomuutta ei voida taata kaikissa olosuhteissa. 0

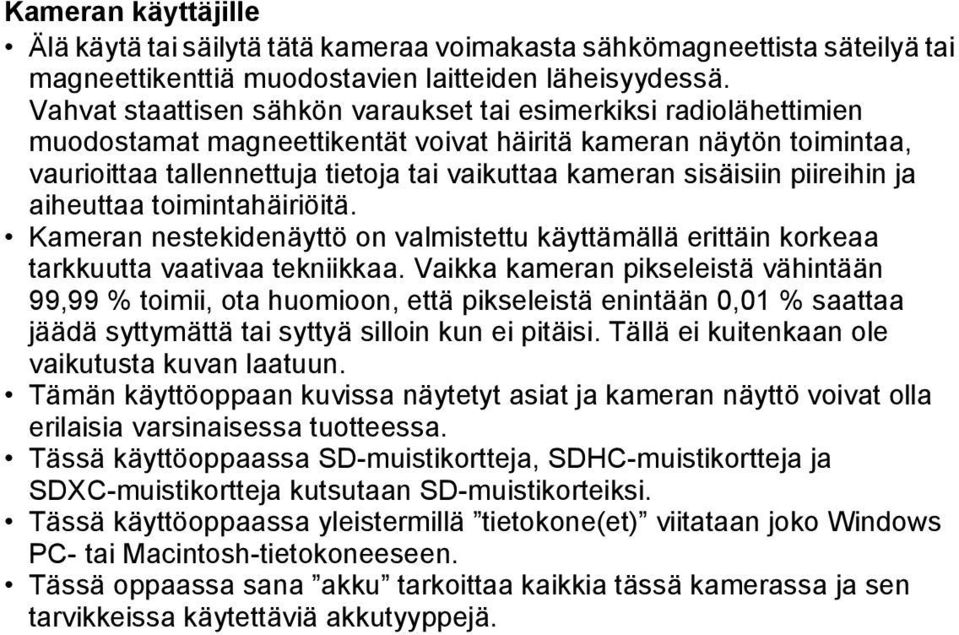

2 Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettikenttiä muodostavien laitteiden läheisyydessä. Vahvat staattisen sähkön varaukset tai esimerkiksi radiolähettimien muodostamat magneettikentät voivat häiritä kameran näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin piireihin ja aiheuttaa toimintahäiriöitä. Kameran nestekidenäyttö on valmistettu käyttämällä erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvissa näytetyt asiat ja kameran näyttö voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-muistikortteja, SDHC-muistikortteja ja SDXC-muistikortteja kutsutaan SD-muistikorteiksi. Tässä käyttöoppaassa yleistermillä tietokone(et) viitataan joko Windows PC- tai Macintosh-tietokoneeseen. Tässä oppaassa sana akku tarkoittaa kaikkia tässä kamerassa ja sen tarvikkeissa käytettäviä akkutyyppejä.

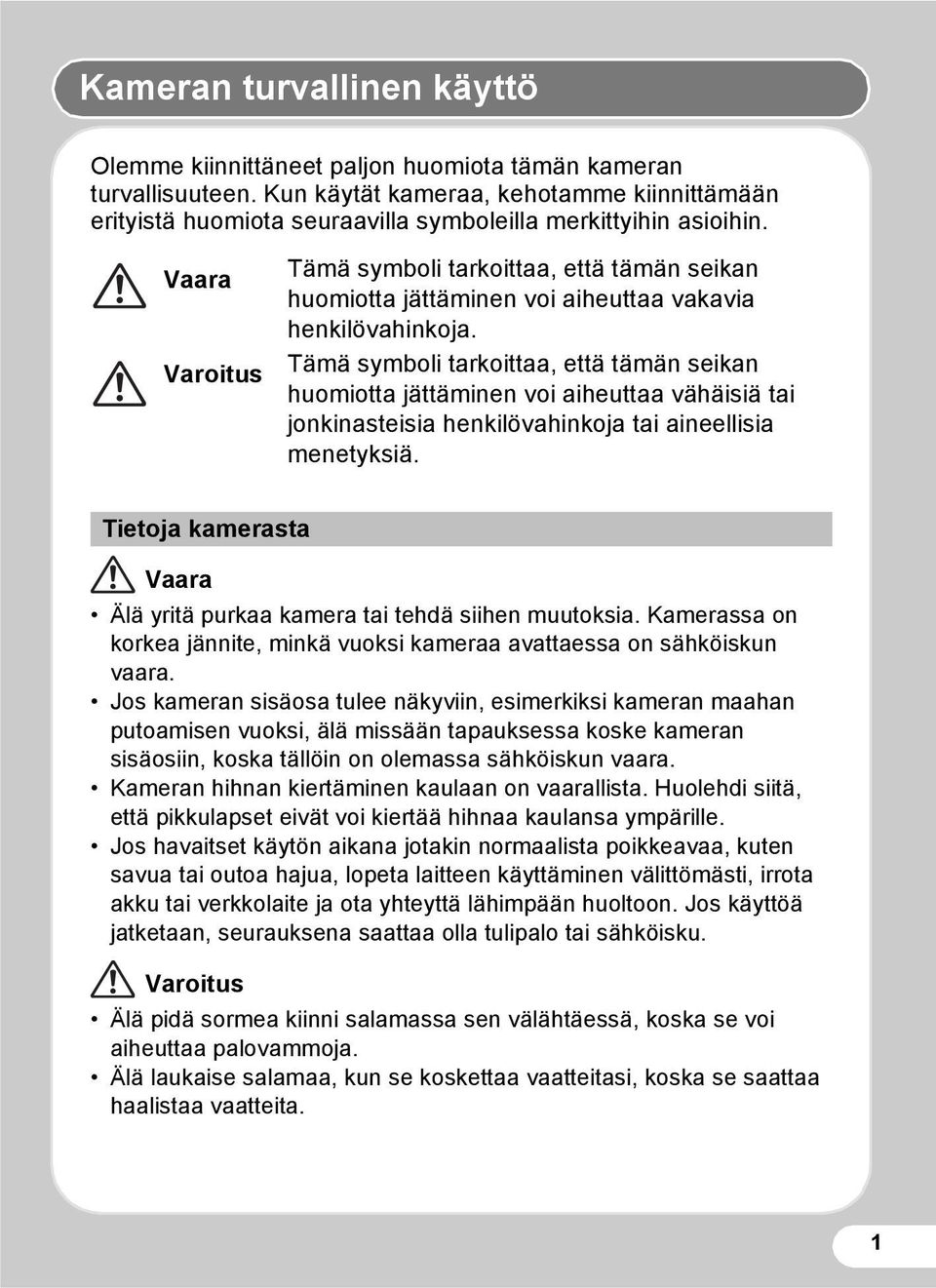

3 Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota tämän kameran turvallisuuteen. Kun käytät kameraa, kehotamme kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli tarkoittaa, että tämän seikan huomiotta jättäminen voi aiheuttaa vakavia henkilövahinkoja. Tämä symboli tarkoittaa, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövahinkoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä yritä purkaa kamera tai tehdä siihen muutoksia. Kamerassa on korkea jännite, minkä vuoksi kameraa avattaessa on sähköiskun vaara. Jos kameran sisäosa tulee näkyviin, esimerkiksi kameran maahan putoamisen vuoksi, älä missään tapauksessa koske kameran sisäosiin, koska tällöin on olemassa sähköiskun vaara. Kameran hihnan kiertäminen kaulaan on vaarallista. Huolehdi siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta laitteen käyttäminen välittömästi, irrota akku tai verkkolaite ja ota yhteyttä lähimpään huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Varoitus Älä pidä sormea kiinni salamassa sen välähtäessä, koska se voi aiheuttaa palovammoja. Älä laukaise salamaa, kun se koskettaa vaatteitasi, koska se saattaa haalistaa vaatteita. 1

4 Jotkut kameran osat kuumenevat käytössä, minkä vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vaurioituu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja virtalähteestä ja verkkolaitteesta Vaara Käytä ainoastaan tätä kameraa varten suunniteltua virtalähdettä tai verkkolaitetta, jonka teho ja jännite ovat oikeat. Jos käytät virtalähdettä tai verkkolaitetta, jota ei ole suunniteltu tätä kameraa varten, tai käytät kameraa varten suunniteltua virtalähdettä tai verkkolaitetta sopimattomalla teholla tai jännitteellä, seurauksena saattaa olla tulipalo, sähköisku tai kameran rikkoutuminen. Käyttöjännitealue on V AC. Älä pura kameraa tai tee siihen muutoksia. Nämä toimenpiteet saattavat aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttäminen välittömästi ja ota yhteys lähimpään huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Jos laitteen sisään pääsee vettä, ota yhteys lähimpään huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Jos virtalähteen tai verkkolaitteen käytön aikana alkaa salamoida tai ukkostaa, irrota pistoke pistorasiasta ja keskeytä laitteen käyttäminen. Jos käyttöä jatketaan, seurauksena saattaa olla laitevaurio, tulipalo tai sähköisku. Jos verkkovirtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pistokkeeseen kerääntynyt pöly voi aiheuttaa tulipalon. 2

5 Varoitus Älä aseta tai pudota raskaita esineitä USB-johdon tai verkkovirtajohdon päälle tai väännä johtoa. Jos virtajohto vaurioituu, ota yhteys lähimpään huoltoon. Älä koske USB- tai verkkovirtajohdon liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan. Älä käsittele verkkovirtajohdon pistoketta märillä käsillä. Se voi aiheuttaa sähköiskun. Älä altista tuotetta iskuille äläkä anna sen pudota kovalle pinnalle. Se voi aiheuttaa toimintahäiriön. Älä lataa virtalähteellä muita kuin ladattavia D-LI92-litium-ioniakkuja. Se voi aiheuttaa ylikuumenemista, räjähdyksen tai virtalähteen toimintahäiriön. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. Akkua koskevia tietoja Vaara Säilytä akku pikkulasten ulottumattomissa. Akun laittaminen suuhun voi aiheuttaa sähköiskun. Jos akusta mahdollisesti vuotavaa ainetta joutuu silmiin, se voi aiheuttaa näön menetyksen. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Älä hiero silmiä. Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Akun purkaminen voi aiheuttaa räjähdyksen tai akun sisällä olevien aineiden vuotamisen. 3

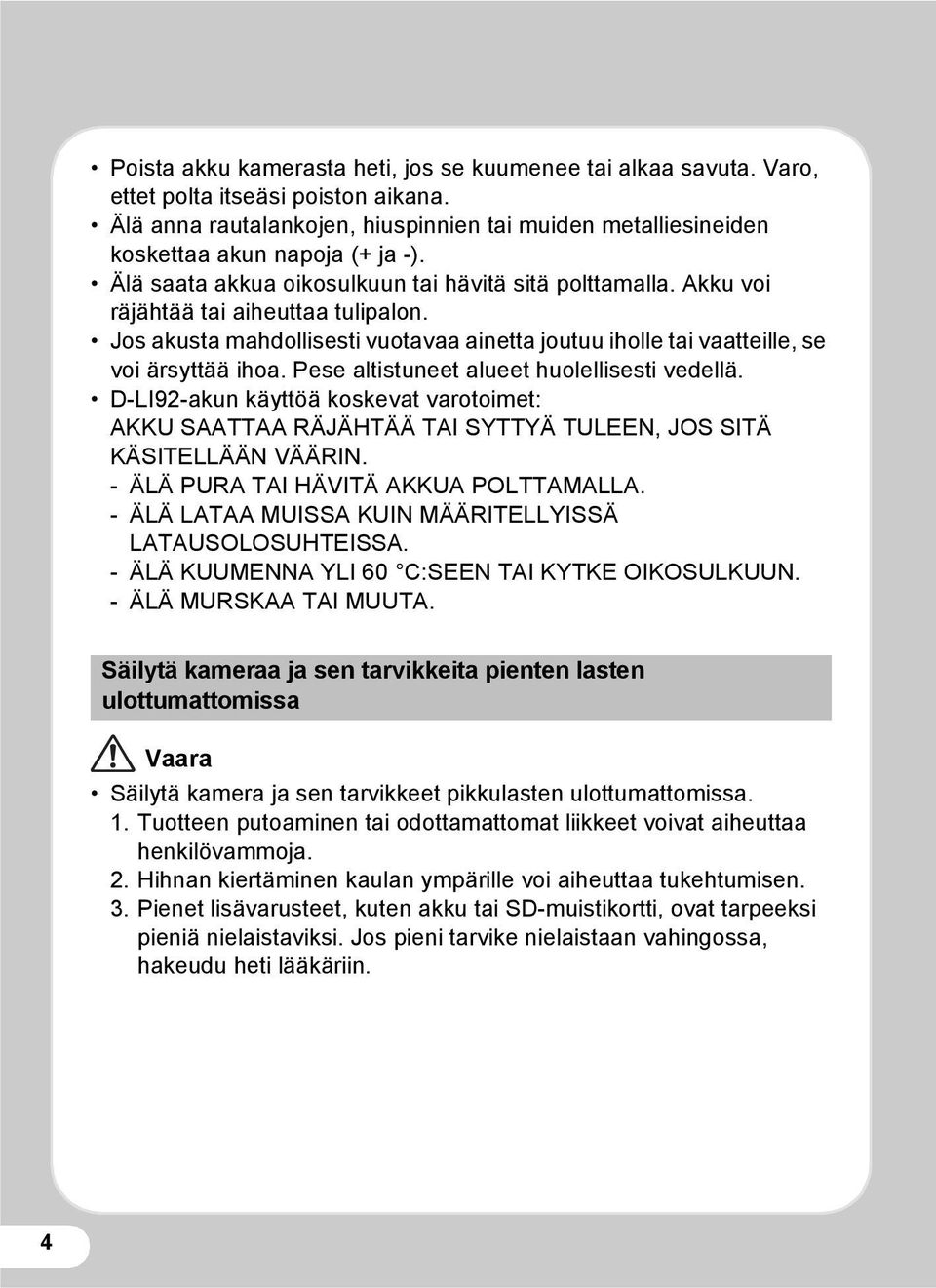

6 Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi poiston aikana. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja -). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta mahdollisesti vuotavaa ainetta joutuu iholle tai vaatteille, se voi ärsyttää ihoa. Pese altistuneet alueet huolellisesti vedellä. D-LI92-akun käyttöä koskevat varotoimet: AKKU SAATTAA RÄJÄHTÄÄ TAI SYTTYÄ TULEEN, JOS SITÄ KÄSITELLÄÄN VÄÄRIN. - ÄLÄ PURA TAI HÄVITÄ AKKUA POLTTAMALLA. - ÄLÄ LATAA MUISSA KUIN MÄÄRITELLYISSÄ LATAUSOLOSUHTEISSA. - ÄLÄ KUUMENNA YLI 60 C:SEEN TAI KYTKE OIKOSULKUUN. - ÄLÄ MURSKAA TAI MUUTA. Säilytä kameraa ja sen tarvikkeita pienten lasten ulottumattomissa Vaara Säilytä kamera ja sen tarvikkeet pikkulasten ulottumattomissa. 1. Tuotteen putoaminen tai odottamattomat liikkeet voivat aiheuttaa henkilövammoja. 2. Hihnan kiertäminen kaulan ympärille voi aiheuttaa tukehtumisen. 3. Pienet lisävarusteet, kuten akku tai SD-muistikortti, ovat tarpeeksi pieniä nielaistaviksi. Jos pieni tarvike nielaistaan vahingossa, hakeudu heti lääkäriin. 4

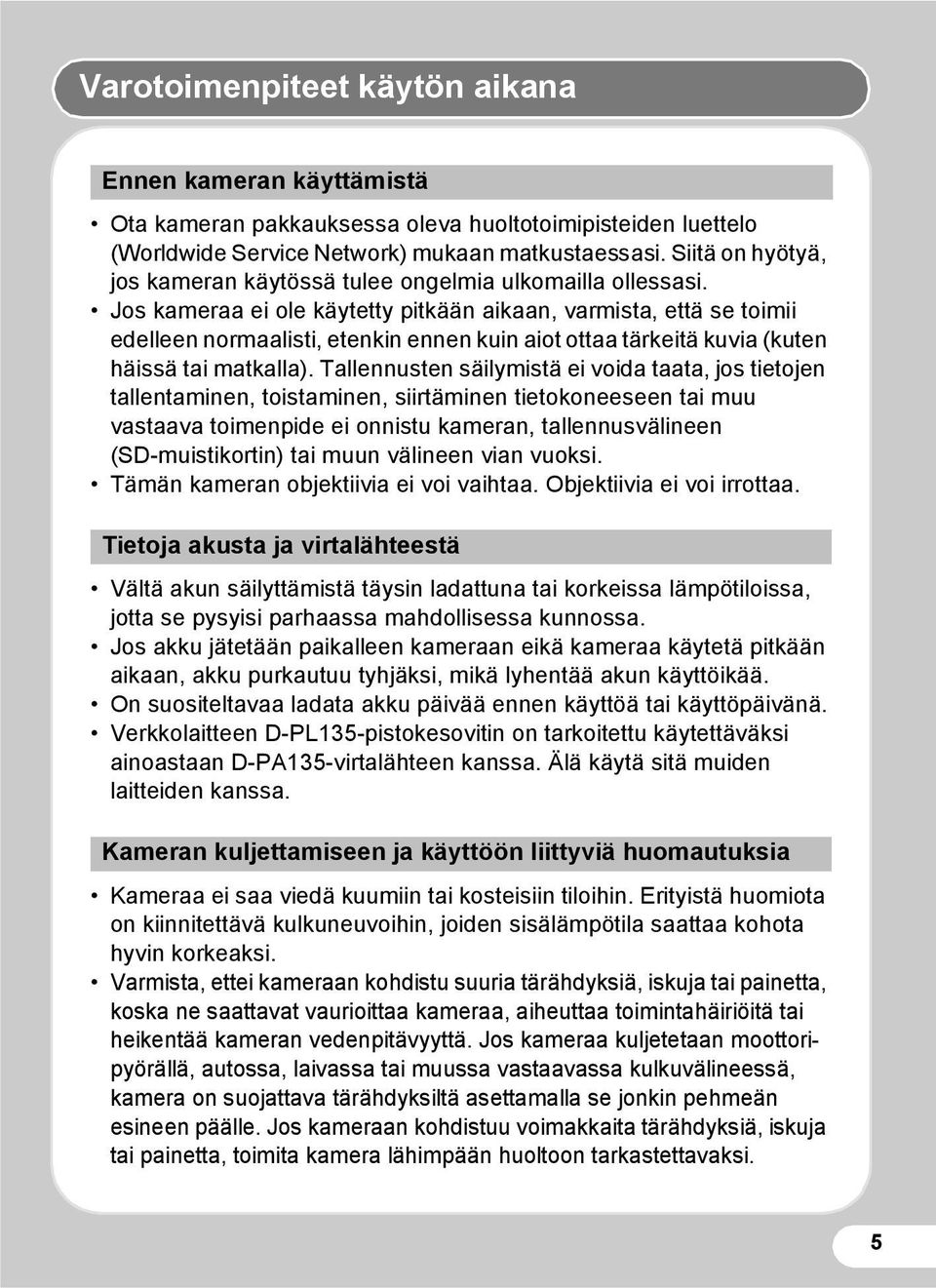

7 Varotoimenpiteet käytön aikana Ennen kameran käyttämistä Ota kameran pakkauksessa oleva huoltotoimipisteiden luettelo (Worldwide Service Network) mukaan matkustaessasi. Siitä on hyötyä, jos kameran käytössä tulee ongelmia ulkomailla ollessasi. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennusten säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa. Objektiivia ei voi irrottaa. Tietoja akusta ja virtalähteestä Vältä akun säilyttämistä täysin ladattuna tai korkeissa lämpötiloissa, jotta se pysyisi parhaassa mahdollisessa kunnossa. Jos akku jätetään paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akku purkautuu tyhjäksi, mikä lyhentää akun käyttöikää. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Verkkolaitteen D-PL135-pistokesovitin on tarkoitettu käytettäväksi ainoastaan D-PA135-virtalähteen kanssa. Älä käytä sitä muiden laitteiden kanssa. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Kameraa ei saa viedä kuumiin tai kosteisiin tiloihin. Erityistä huomiota on kiinnitettävä kulkuneuvoihin, joiden sisälämpötila saattaa kohota hyvin korkeaksi. Varmista, ettei kameraan kohdistu suuria tärähdyksiä, iskuja tai painetta, koska ne saattavat vaurioittaa kameraa, aiheuttaa toimintahäiriöitä tai heikentää kameran vedenpitävyyttä. Jos kameraa kuljetetaan moottoripyörällä, autossa, laivassa tai muussa vastaavassa kulkuvälineessä, kamera on suojattava tärähdyksiltä asettamalla se jonkin pehmeän esineen päälle. Jos kameraan kohdistuu voimakkaita tärähdyksiä, iskuja tai painetta, toimita kamera lähimpään huoltoon tarkastettavaksi. 5

8 Kameran käyttölämpötila-alue on C ( F). Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta se palautuu normaaliksi lämpötilan laskiessa. Näytön vastenopeus hidastuu alhaisissa lämpötiloissa. Tämä johtuu nestekiteiden ominaisuuksista, joten kyseessä ei ole toimintahäiriö. Jos kamera altistuu voimakkaille lämpötilan muutoksille, kameran sisä-ja ulkopinnalle voi tiivistyä kosteutta. Tästä syystä kameraa on säilytettävä kameralaukussa tai muovipussissa ja otettava se ulos sieltä vasta, kun lämpötila ei enää vaihtele. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisten kaasujen tai suolan kanssa. Ne saattavat aiheuttaa kameran rikkoutumisen. Kuivaa kamera vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai näyttö vahingoitu. Kun käytät kameran kanssa jalustaa, varo kiristämästä jalustan kiinnitysruuvia liikaa. Kameran puhdistaminen Kameraa ei saa puhdistaa orgaanisilla liuottimilla, kuten tinnerillä, alkoholilla tai puhdistusbensiinillä. Poista objektiiviin kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Kameran varastointi Kameraa ei saa säilyttää paikoissa, joissa käsitellään torjunta-aineita tai kemikaaleja. Kamera on syytä poistaa kotelostaan ja sijoittaa hyvin tuuletettuun paikkaan, jottei sen pintaan kerry hometta säilytyksen aikana. Vältä kameran käyttämistä tai säilyttämistä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. 6

9 Vältä kameran käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se altistuu nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toimintakyky säilyy ennallaan. Muita huomautuksia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää asettamalla kytkin LOCK-asentoon. Kun muistikortti on kirjoitussuojattu, näyttöön ilmestyy r. Kirjoitussuojauskytkin Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä avaa akkutilan kantta äläkä irrota SD-muistikorttia tai sammuta kamerasta virtaa, kun kuvia toistetaan tai tallennetaan kortille tai kun kamera on kytketty tietokoneeseen USB-kaapelilla, koska muuten tietoja voi kadota tai kortti voi vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Estä kortin kastuminen ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat kadota seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista. (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun SD-muistikorttia ei ole käytetty pitkään aikaan. (4) kun SD-muistikortti irrotetaan tai paristot poistetaan kortin ollessa käytössä. 7

10 8 Jos muistikorttia ei käytetä pitkään aikaan, sillä olevia tietoja ei ehkä pystytä lukemaan. Muista varmuuskopioida tärkeät tiedot tietokoneella säännöllisin väliajoin. Muista alustaa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa. Kun käytetään SD-muistikorttia, jonka tallennusnopeus on hidas, tallennus saattaa keskeytyä liikkuvaa kuvaa tallennettaessa, vaikka muistitilaa olisi riittävästi, tai tallennus ja toisto saattavat kestää kauan. Ota huomioon, että tietojen poistaminen tai SD-muistikortin tai kameran oman muistin alustaminen ei poista kokonaan alkuperäisiä tiedostoja. Poistetut tiedostot voidaan joskus palauttaa kaupallisesti saatavilla ohjelmilla. Käyttäjän velvollisuus on huolehtia tällaisten tietojen suojauksesta.

11 Pakkauksen sisällön tarkastaminen Tarkista, että kameran mukana on toimitettu seuraavat osat. P Kamera (RICOH WG-4 GPS / RICOH WG-4) P Kiinnityslenkki * Kameran mukana toimitettava kiinnityslenkki riippuu kameramallista ja sen rungon väristä. P Ohjelmisto (CD-ROM) S-SW145 P USB-kaapeli (I-USB7) P Ladattava litium-ioniakku (D-LI92) P Virtalähde D-PA135 (toimitetaan verkkolaitteen pistokesovittimen D-PL135 kanssa) P Makrojalusta (O-MS2) P Käyttöopas P Pikaopas (tämä opas) 9

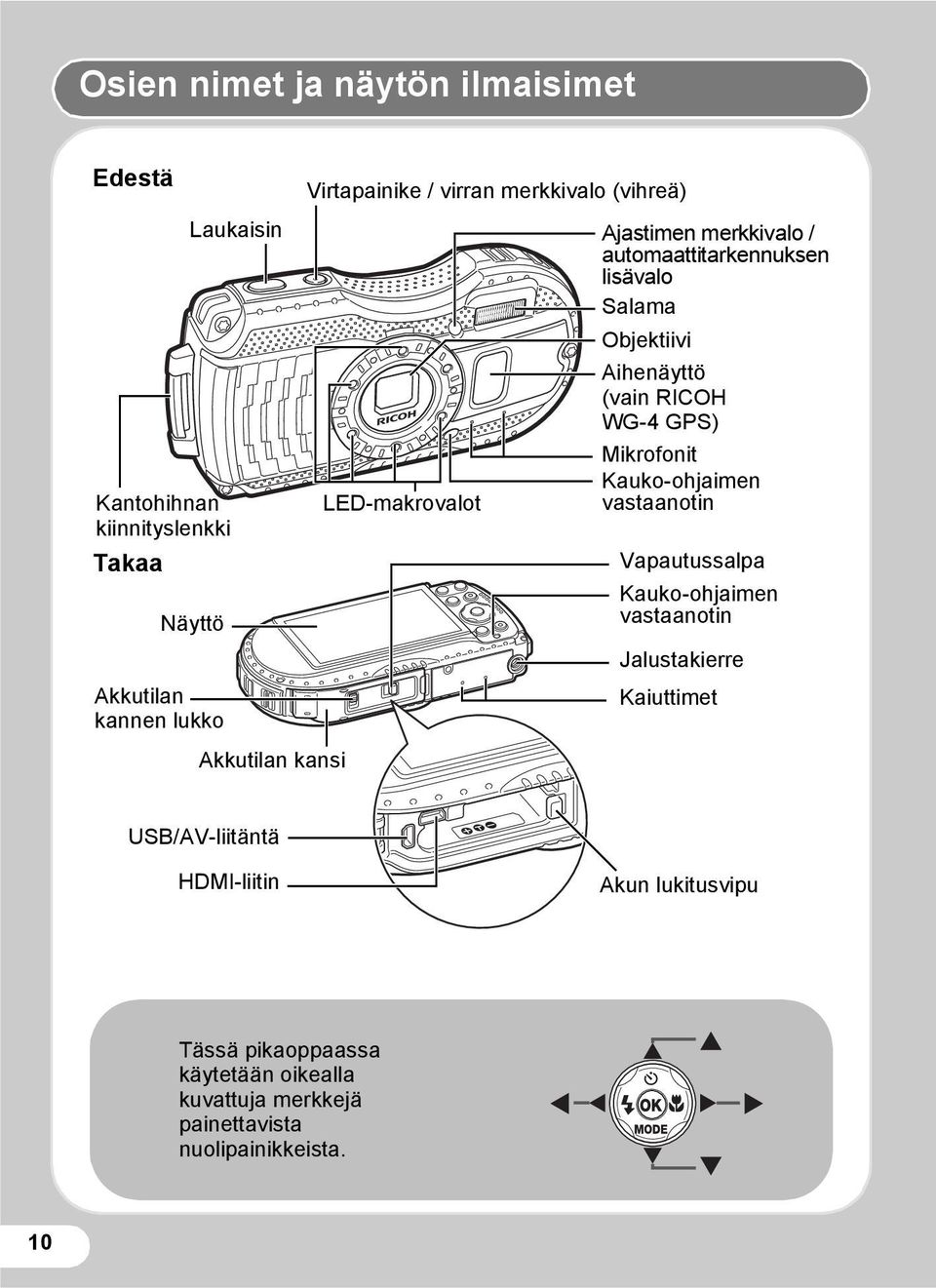

12 Osien nimet ja näytön ilmaisimet Edestä Takaa Laukaisin Kantohihnan kiinnityslenkki Näyttö Akkutilan kannen lukko Akkutilan kansi Virtapainike / virran merkkivalo (vihreä) LED-makrovalot Ajastimen merkkivalo / automaattitarkennuksen lisävalo Salama Objektiivi Aihenäyttö (vain RICOH WG-4 GPS) Mikrofonit Kauko-ohjaimen vastaanotin Vapautussalpa Kauko-ohjaimen vastaanotin Jalustakierre Kaiuttimet USB/AV-liitäntä HDMI-liitin Akun lukitusvipu Tässä pikaoppaassa käytetään oikealla kuvattuja merkkejä painettavista nuolipainikkeista

13 Näytön ilmaisimet Seuraavat ilmaisimet näkyvät valokuvien tallennustilan näytössä. Normaalinäyttö valokuvien tallennustilassa Tarkennustapa Eye-Fi-viestintätila Käyttötapa Salamatila Kuvaustapa Akun varaustila Kasvontunnistus Päiväyksen merkinnän asetus Valotuksen korjaus Suljinaika Aukko Shake Reduction (kuvanvakaaja) Muistin tila P DATE /250 F Sisäinen muisti (ilman korttia) a SD-muistikortti r Kortti on kirjoitussuojattu Jäljellä oleva kuvien tallennuskapasiteetti Digitaalinen zoom / älykäs zoom 04/04/ / 0 4 Tarkennuskehys Dyn. Alueasetus Maailmanajan asetus Elektroninen vesivaaka Ei kuvaketta 14:25 Päiväys ja kellonaika Akun varaustilan ilmaisin Voit tarkistaa akun varaustilan näytössä olevasta ilmaisimesta. Kotikaupunki Kohde Näyttö (vihreä) (vihreä) (keltainen) (punainen) [Akku tyhjä] Akun jäljellä oleva varaus Jäljellä on riittävästi virtaa. Paristojen varaus on alhainen. Paristojen varaus on hyvin alhainen. Paristot ovat lopussa. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 11

14 1 Kameran valmistelu käyttöä varten Valmistele kamera ennen sen käytön aloittamista. Kiinnityslenkin kiinnittäminen Kiinnitä mukana toimitettu kiinnityslenkki kameraan kuvan mukaisesti. Akun ja SD-muistikortin asentaminen Asenna akku ja SD-muistikortti kuvan mukaisesti. Akkutilan kannen lukko Vapautussalpa SD-muistikortin paikka Akkutilan kansi Akku Akun lukitusvipu SD-muistikortti * SD-muistikortit myydään erikseen. Akkutilan sisäpuoli ei ole vesitiivis. Varmista, että akkutilan kannen lukko ja vapautussalpa on lukittu kunnolla paikalleen, ennen kuin kameraa käytetään olosuhteissa, joissa kamera voi kastua tai likaantua, kuten veden alla, rannalla tai keittiössä. Älä avaa kantta tällaisissa paikoissa. Älä anna kameraan joutua vettä tai likaa akkua tai muistikorttia vaihdettaessa. Varmista, että kamera, akku, muistikortti ja omat kätesi ovat kuivat. 12

15 2 Virran kytkeminen kameraan Virtapainikkeen painaminen Kameran virta kytkeytyy päälle, ja kamera on valmis kuvien ottoon. Katkaise kamerasta virta painamalla virtapainiketta uudelleen. Alkuasetusten tekeminen [Language/u]-asetusnäyttö tulee näkyviin, kun kameraan kytketään virta ensimmäisen kerran. Valitse haluamasi kieli ja aseta sitten päiväys ja kellonaika. 1 2 Valitse kieli nelitoimisäätimellä (2345). Paina 4-painiketta. [Alkuperäisasetus]-näyttö tulee esiin. Muistiinpanoja Jos valitset vahingossa väärän kielen ja painat 4-painiketta, paina nelitoimisäädintä (5), valitse kieli nelitoimisäätimellä (2345) ja paina sitten 4-painiketta. [Alkuperäisasetus]-näyttö tulee esiin valitulla kielellä. Alkuperäisasetus Kotikaupunki Helsinki Asetukset on tehty MENU Peruuta Suomi DST OFF 13

16 3 4 Siirrä kehys kohtaan [W Kotikaupunki] painamalla nelitoimisäädintä (3). Paina nelitoimisäädintä (5). Esiin tulee [W Kotikaupunki]-näyttö. Alkuperäisasetus Kotikaupunki Helsinki Asetukset on tehty MENU Peruuta Kotikaupunki Suomi DST OFF Kaupunki Kesäaika MENU Peruuta Helsinki OK OK Valitse kaupunki nelitoimisäätimellä (45). Siirrä kehys kohtaan [Kesäaika] painamalla nelitoimisäädintä (3). Valitse nelitoimisäätimellä (45) O tai P ja paina 4-painiketta. Esiin tulee [Alkuperäisasetus]-näyttö. Valitse [Asetukset on tehty] painamalla nelitoimisäädintä (3) ja paina sitten 4-painiketta. Esiin tulee [Päiväyk. asetus]-näyttö. 9 Valitse [kk/pp/vv] painamalla nelitoimisäädintä (5) ja valitse sitten päiväyksen muoto nelitoimisäätimellä (23). Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2014 Aika 00:00 Asetukset on tehty MENU Peruuta 14

17 Valitse [24h] painamalla nelitoimisäädintä (5) ja valitse sitten [24h] (24 tunnin näyttö) tai [12h] (12 tunnin näyttö) nelitoimisäätimellä (23). Paina nelitoimisäädintä (5) ja siirrä sitten kehys kohtaan [Päiväys] painamalla nelitoimisäädintä (3). Valitse [01] (kuukausi), [01] (päivä) tai [2014] (vuosi) painamalla nelitoimisäädintä (5). Aseta sitten päiväykseksi tämä päivä nelitoimisäätimellä (23). Paina nelitoimisäädintä (5) ja siirrä sitten kehys kohtaan [Aika] painamalla nelitoimisäädintä (3). Aseta kellonaika vaiheen ohjeiden mukaisesti. 15 Valitse [Asetukset on tehty] painamalla nelitoimisäädintä (3) ja paina 4-painiketta. Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys Aika 01/01/ :00 Asetukset on tehty MENU Peruuta SD-muistikortin alustaminen Alusta tällä kameralla käyttämättömät SD-muistikortit tai SD-muistikortit, joita on käytetty aikaisemmin muissa kameroissa tai digitaalilaitteissa. Ota huomioon, että alustaminen poistaa kaikki SD-muistikortille tallennetut tiedot. 15

18 3 Kuvaaminen Suuntaa kamera kohteeseen ja paina sitten laukaisinta. Salama välähtää automaattisesti valaistuksen kirkkaudesta riippuen. 1 Rajaa kohde käyttämällä näytön tarkennuskehystä. 2 Muuta kuva-aluetta painamalla W / T -painiketta. W Laajentaa kameran tallentamaa kuva-aluetta. T Suurentaa kuvauskohdetta. 3 4 Paina laukaisin puoliväliin. Näytön tarkennuskehys muuttuu vihreäksi, kun kamera on tarkentanut kohteeseen. Paina laukaisin kokonaan alas. Kamera ottaa kuvan. 1/250 F

19 Salamatilan valitseminen Salamatilaksi vaihtuu jokin seuraavista tiloista joka kerta, kun painat nelitoimisäätimen painiketta (4). Muistiinpanoja Auto Salama pois Salama käytössä Auto + punasilm. väh Salama + punasilm. väh. Käytettävissä olevat tilat määräytyvät valitun kuvaustilan, tarkennustilan ja käyttötilan mukaan. Käyttötavan valinta Käyttötapa muuttuu joksikin seuraavista tavoista joka kerta, kun painat nelitoimisäätimen painiketta (2). Vakio (yksi kuva) Ajastin (10 s) Kauko-ohjain (3 s) 17

20 Muistiinpanoja Käytettävissä olevat tilat määräytyvät valitun kuvaustilan mukaan. Voit valita toiminnon Z (2 s -ajastin) painamalla nelitoimisäädintä (3) ja sitten (5), kun g on valittuna. Voit valita toiminnon h (0 s -kauko-ohjain) painamalla nelitoimisäädintä (3) ja sitten (5), kun i on valittu. Tarkennustavan valitseminen Tarkennustilaksi vaihtuu jokin seuraavista tiloista joka kerta, kun painat nelitoimisäätimen painiketta (5). Muistiinpanoja Vakio Makro 1 cm:n makro Pan focus Ääretön Käsitarkennus Käytettävissä olevat tilat määräytyvät valitun kuvaustilan mukaan. 18

21 Kuvaustilan valinta Kuhunkin tilanteeseen sopivan kuvaustilan voi valita tallennustilavalikosta. Paina nelitoimisäädintä (3). Maisema Sopii maisemakuvaukseen. Tehostaa taivaan ja lehvistön värejä MENU Peruuta OK OK Valitse kuvaustila nelitoimisäätimellä (2345) ja paina sitten 4-painiketta. Muistiinpanoja Kun valitset kuvaustilan, näyttöön avautuu kuvaustilan esittely. 19

22 Näytön näkymä (kuvasuhde 4:3) Kun [Tallenn. piks.] -asetukseksi on valittu [A Tallennustila]- kohdassa /6/f/h/l/m, kuvasuhde on 4:3 ja näytön näkymä kuvaus- ja katselutilassa on alla olevan kuvan kaltainen. P 38 20

23 4 Kuvien katseleminen Voit katsella ottamiasi kuvia näytöllä. Kuvien katseleminen 1 Paina Q-painiketta kuvauksen jälkeen. Kuva ilmestyy näyttöön Muokkaa 04/04/ :25 Muistiinpanoja Voit näyttää edellisen tai seuraavan kuvan painamalla nelitoimisäädintä (45). Näytössä voidaan näyttää samanaikaisesti kuusi pikkukuvaa painamalla katselun aikana f-painiketta. Kuuden kuvan näkymä voidaan vaihtaa kahdentoista kuvan näkymäksi painamalla f-painiketta uudelleen. Kun f-painiketta painetaan vielä uudelleen, näyttö siirtyy kansio- tai kalenterinäkymään. Kuvien poistaminen Yhden kuvan poistaminen Voit poistaa näytössä näkyvän yksittäisen kuvan. 1 Etsi ja näytä kuva, jonka haluat poistaa. 2 Paina i-painiketta. Vahvistusikkuna tulee esiin. 21

24 3 Valitse nelitoimisäätimellä (2) [Poista] Poista Peruuta OK OK 4 Paina 4-painiketta. Muistiinpanoja Voit poistaa monta valittua kuvaa kuuden tai kahdentoista kuvan näytöstä. Voit poistaa kaikki kuvat kerralla. Voit suojata tallennetut kuvat tahattomalta poistamiselta. 22

25 Katselutilan valitseminen Voit valita haluamasi katselutilan valikosta. Paina nelitoimisäädintä (3), kun kuva näytetään katselutilassa. Diaesitys 1/2 Voit toistaa kuvia jatkuvasti. Voit asettaa ruutu- ja äänitehosteita MENU Peruuta OK OK Valitse katselutila nelitoimisäätimellä (2345) ja paina sitten 4-painiketta. Muistiinpanoja Kun valitset katselutilan, näyttöön avautuu kuvaustilan esittely. 23

26 24 Käyttöoppaassa on lisätietoja RICOH WH-4 / WG-4 GPS -kameran käyttämisestä ja kameran kytkemisestä tietokoneeseen. Osoitteessa voi ladata käyttöoppaan, rekisteröidä tuotteen, tilata tiedotteita ja tutustua viimeisimpiin laiteohjelmistoja koskeviin tietoihin.

27 Tietoja kuluttajille vanhojen laitteiden ja käytettyjen akkujen keräämisestä ja hävittämisestä 1. Euroopan Unionissa Nämä tuotteissa, pakkauksissa ja/tai mukana toimitetuissa asiakirjoissa olevat symbolit ilmaisevat, ettei käytettyjä sähkölaitteita ja elektronisia laitteita tai akkuja saa hävittää tavallisen kotitalousjätteen seassa. Käytetyt sähkölaitteet ja akut on käsiteltävä erikseen näiden tuotteiden asianmukaista käsittelyä, huoltoa ja kierrätystä koskevan lainsäädännön mukaan. Kierrättämällä nämä tuotteet oikein varmistat, että jäte käsitellään oikein, ja estät näin jätteiden virheellisestä käsittelystä mahdolliset aiheutuvat haitalliset ympäristö- ja terveysvaikutukset. Edellä olevan symbolin alla mahdollisesti oleva kemikaalisymboli ilmoittaa paristo-/akkudirektiivin mukaan, että pariston tai akun sisältämä määrä raskasmetallia (Hg = elohopea, Cd = kadmium, Pb = lyijy) ylittää paristo-/ akkudirektiivin määrittämän sallitun rajan. Lisätietoja keräyspisteistä ja käytettyjen tuotteiden kierrätyksestä saa paikallisilta viranomaisilta, kotitalousjätteiden keräyksestä huolehtivasta yrityksestä tai tuotteen ostopaikasta. 2. EU:n ulkopuoliset maat Nämä symbolit ovat voimassa vain Euroopan Unionin alueella. Mikäli haluat kierrättää käytetyt tuotteet, ota yhteys paikallisiin viranomaisiin tai edustajaan ja tiedustele heiltä oikeaa kierrätystapaa. Sveitsi: Käytetyt sähkölaitteet voidaan toimittaa liikkeeseen ilmaiseksi vaikkei tilalle ostetakaan uutta tuotetta. Muut vastaanottopisteet on lueteltu verkkosivuilla tai 25
