1 e_kb445.book Page 0 Tuesday, February 26, :07 PM Kiitos, että olet hankkinut PENTAX x -digitaalikameran. Ennen kameran käyttöä Sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Käytettävät objektiivit Yleensä ottaen tässä kamerassa käytettävät objektiivit ovat DA-, D FA- ja FA J -objektiiveja ja objektiiveja, joissa on aukkoasento s (Auto). Jos haluat käyttää muita objektiiveja tai lisävarusteita, katso s.45 ja s.230. Tekijänoikeudet x-kameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tuotemerkit PENTAX ja smc PENTAX ovat PENTAX Corporationin tavaramerkkejä. SD-logo ja SDHC-logo ovat tuotemerkkejä. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin joko rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tuotemerkkejä tai rekisteröityjä tuotemerkkejä. Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty näyttö on valmistettu käyttäen erittäin suurta tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching logo on Seiko Epson Corporationin tuotemerkki. PictBridge PictBridge-toiminto mahdollistaa tulostimen ja kameran liittämisen suoraan toisiinsa, joten käyttäjä voi tulostaa kuvat suoraan yhdenmukaistettua standardia hyödyntämällä. Voit tulostaa kuvat suoraan kamerastasi todella helposti. Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa.

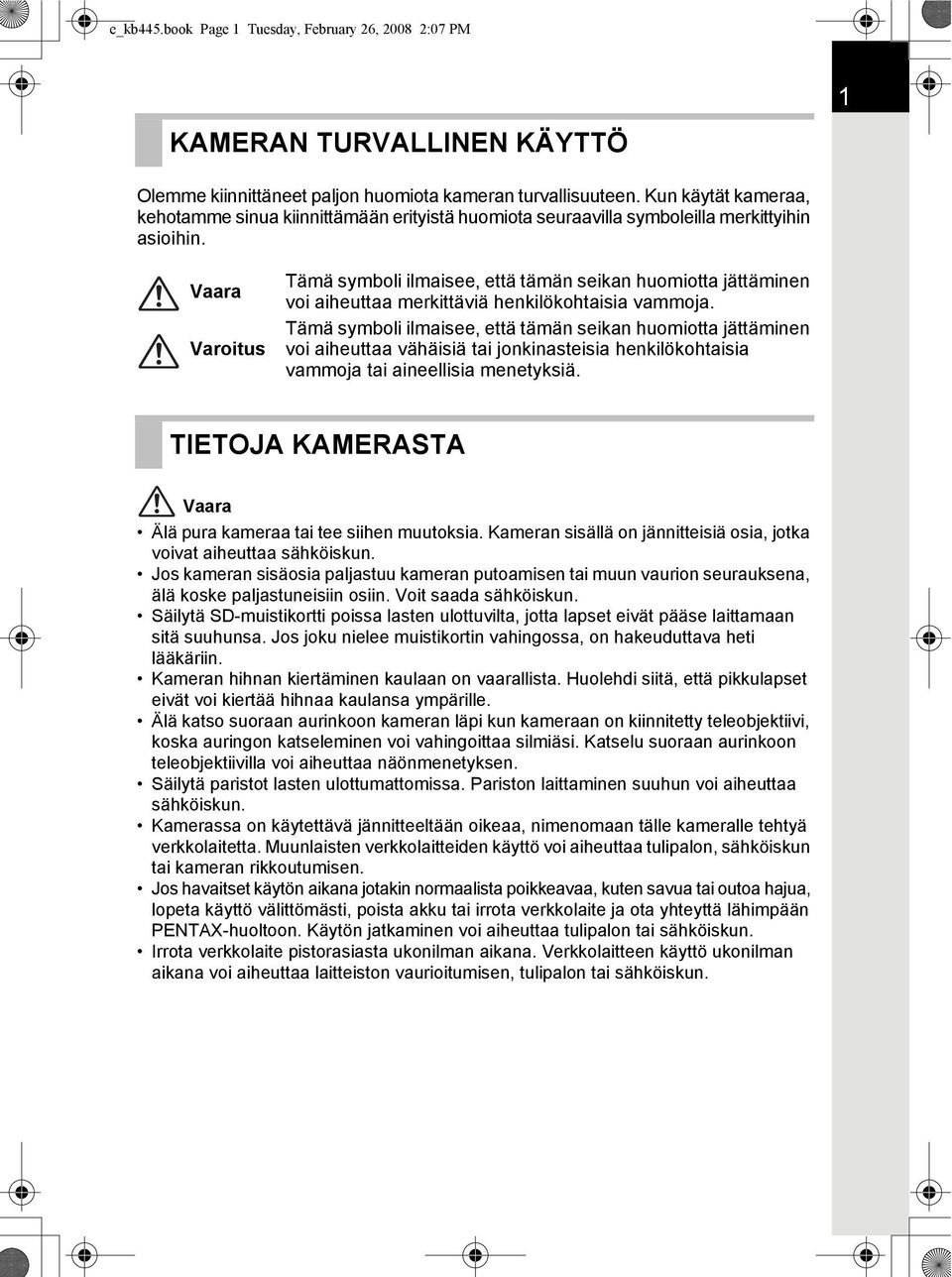

2 e_kb445.book Page 1 Tuesday, February 26, :07 PM KAMERAN TURVALLINEN KÄYTTÖ 1 Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilökohtaisia vammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilökohtaisia vammoja tai aineellisia menetyksiä. TIETOJA KAMERASTA Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Säilytä SD-muistikortti poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan sitä suuhunsa. Jos joku nielee muistikortin vahingossa, on hakeuduttava heti lääkäriin. Kameran hihnan kiertäminen kaulaan on vaarallista. Huolehdi siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Älä katso suoraan aurinkoon kameran läpi kun kameraan on kiinnitetty teleobjektiivi, koska auringon katseleminen voi vahingoittaa silmiäsi. Katselu suoraan aurinkoon teleobjektiivilla voi aiheuttaa näönmenetyksen. Säilytä paristot lasten ulottumattomissa. Pariston laittaminen suuhun voi aiheuttaa sähköiskun. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tälle kameralle tehtyä verkkolaitetta. Muunlaisten verkkolaitteiden käyttö voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta käyttö välittömästi, poista akku tai irrota verkkolaite ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Irrota verkkolaite pistorasiasta ukonilman aikana. Verkkolaitteen käyttö ukonilman aikana voi aiheuttaa laitteiston vaurioitumisen, tulipalon tai sähköiskun.

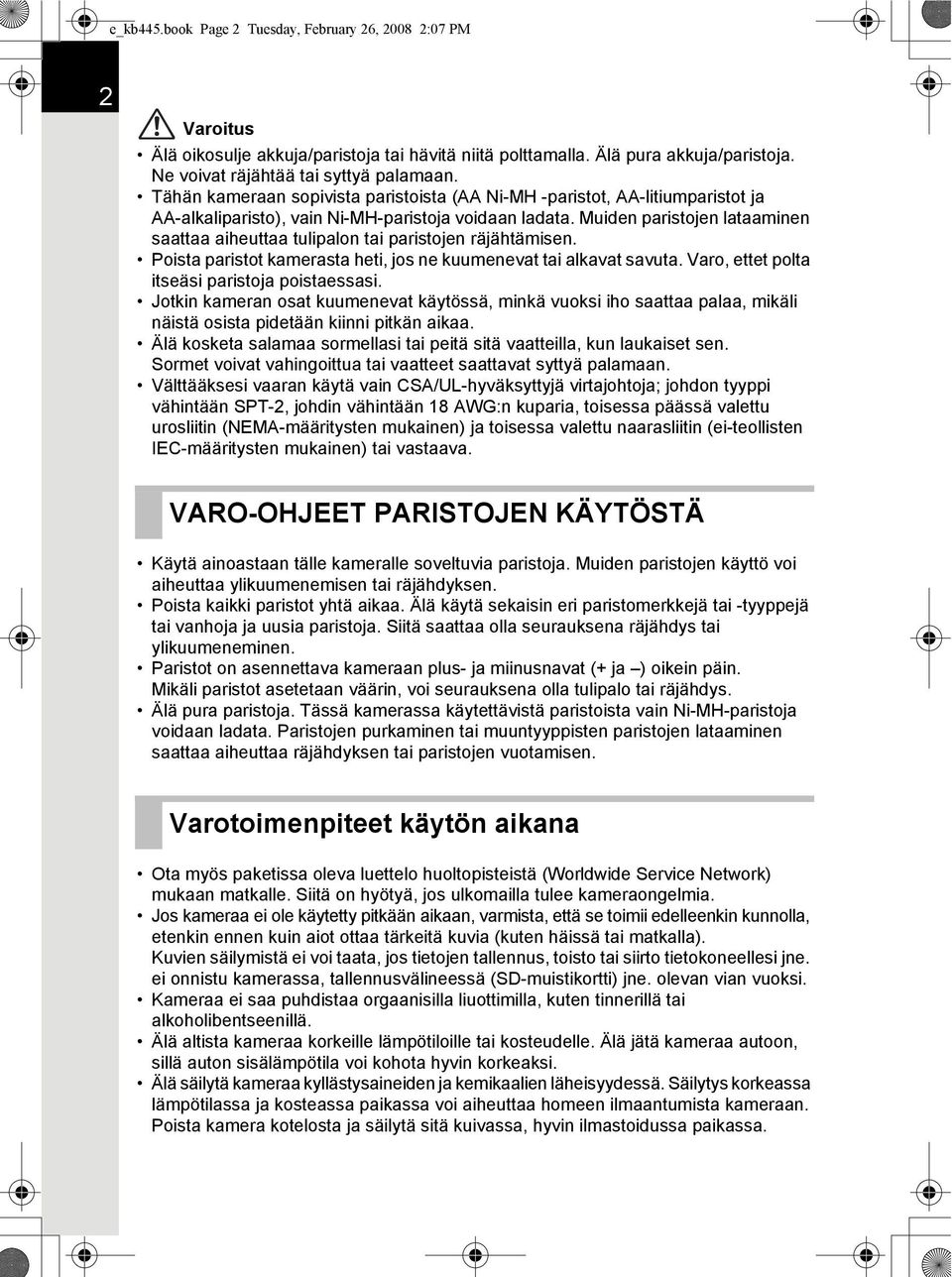

3 e_kb445.book Page 2 Tuesday, February 26, :07 PM 2 Varoitus Älä oikosulje akkuja/paristoja tai hävitä niitä polttamalla. Älä pura akkuja/paristoja. Ne voivat räjähtää tai syttyä palamaan. Tähän kameraan sopivista paristoista (AA Ni-MH -paristot, AA-litiumparistot ja AA-alkaliparisto), vain Ni-MH-paristoja voidaan ladata. Muiden paristojen lataaminen saattaa aiheuttaa tulipalon tai paristojen räjähtämisen. Poista paristot kamerasta heti, jos ne kuumenevat tai alkavat savuta. Varo, ettet polta itseäsi paristoja poistaessasi. Jotkin kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, mikäli näistä osista pidetään kiinni pitkän aikaa. Älä kosketa salamaa sormellasi tai peitä sitä vaatteilla, kun laukaiset sen. Sormet voivat vahingoittua tai vaatteet saattavat syttyä palamaan. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. VARO-OHJEET PARISTOJEN KÄYTÖSTÄ Käytä ainoastaan tälle kameralle soveltuvia paristoja. Muiden paristojen käyttö voi aiheuttaa ylikuumenemisen tai räjähdyksen. Poista kaikki paristot yhtä aikaa. Älä käytä sekaisin eri paristomerkkejä tai -tyyppejä tai vanhoja ja uusia paristoja. Siitä saattaa olla seurauksena räjähdys tai ylikuumeneminen. Paristot on asennettava kameraan plus- ja miinusnavat (+ ja ) oikein päin. Mikäli paristot asetetaan väärin, voi seurauksena olla tulipalo tai räjähdys. Älä pura paristoja. Tässä kamerassa käytettävistä paristoista vain Ni-MH-paristoja voidaan ladata. Paristojen purkaminen tai muuntyyppisten paristojen lataaminen saattaa aiheuttaa räjähdyksen tai paristojen vuotamisen. Varotoimenpiteet käytön aikana Ota myös paketissa oleva luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleenkin kunnolla, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Kuvien säilymistä ei voi taata, jos tietojen tallennus, toisto tai siirto tietokoneellesi jne. ei onnistu kamerassa, tallennusvälineessä (SD-muistikortti) jne. olevan vian vuoksi. Kameraa ei saa puhdistaa orgaanisilla liuottimilla, kuten tinnerillä tai alkoholibentseenillä. Älä altista kameraa korkeille lämpötiloille tai kosteudelle. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Älä säilytä kameraa kyllästysaineiden ja kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteassa paikassa voi aiheuttaa homeen ilmaantumista kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa, hyvin ilmastoidussa paikassa.

4 e_kb445.book Page 3 Tuesday, February 26, :07 PM Älä altista kameraa voimakkaalle tärinälle, iskuille tai paineelle. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on 0 40 C ( F). Nestekidenäyttö saattaa pimetä kuumassa, mutta se palautuu normaaliin tilaan, kun lämpötila laskee normaalille tasolle. Nestekidenäyttö saattaa toimia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä se ole toimintahäiriö. Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Pane kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun lämpötilaero on tasoittunut. Pidä huolta, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisten kaasujen tai suolojen kanssa, koska ne saattavat vahingoittaa kameraa. Pyyhi kamera kuivaksi sade- tai vesipisaroista. Katso ohjeita SD-muistikortin käytöstä osiosta Varotoimet käytettäessä SDmuistikorttia (s.42). Poista objektiiviin tai etsimeen kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Ota yhteyttä PENTAXin asiakaspalveluun CCD-kennon puhdistamista varten. (Se on maksullista.) Älä paina näyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. Käyttäjän perintötekijöistä tai fyysisestä kunnosta riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli mitään tavallisesta poikkeavaa ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. 3

5 e_kb445.book Page 4 Tuesday, February 26, :07 PM 4 Tuotteen rekisteröinti Voidaksemme palvella Sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. Lisätietoja saat PENTAX PHOTO Browser 3/PENTAX PHOTO Laboratory 3-käyttöoppaasta (Windows-käyttäjät: s.9 Mac-käyttäjät: s.10).

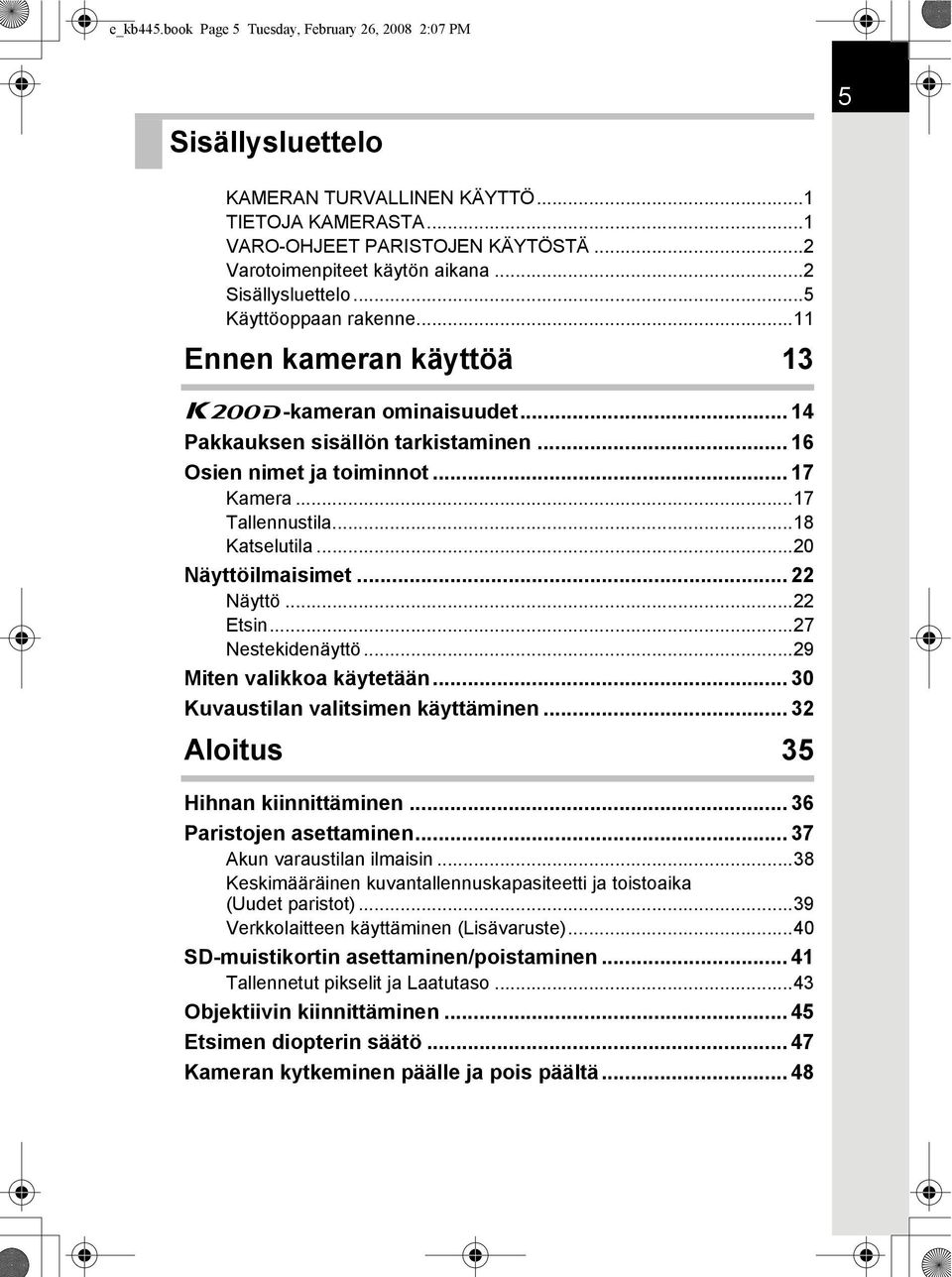

6 e_kb445.book Page 5 Tuesday, February 26, :07 PM 5 Sisällysluettelo KAMERAN TURVALLINEN KÄYTTÖ...1 TIETOJA KAMERASTA...1 VARO-OHJEET PARISTOJEN KÄYTÖSTÄ...2 Varotoimenpiteet käytön aikana...2 Sisällysluettelo...5 Käyttöoppaan rakenne...11 Ennen kameran käyttöä 13 x-kameran ominaisuudet Pakkauksen sisällön tarkistaminen Osien nimet ja toiminnot Kamera...17 Tallennustila...18 Katselutila...20 Näyttöilmaisimet Näyttö...22 Etsin...27 Nestekidenäyttö...29 Miten valikkoa käytetään Kuvaustilan valitsimen käyttäminen Aloitus 35 Hihnan kiinnittäminen Paristojen asettaminen Akun varaustilan ilmaisin...38 Keskimääräinen kuvantallennuskapasiteetti ja toistoaika (Uudet paristot)...39 Verkkolaitteen käyttäminen (Lisävaruste)...40 SD-muistikortin asettaminen/poistaminen Tallennetut pikselit ja Laatutaso...43 Objektiivin kiinnittäminen Etsimen diopterin säätö Kameran kytkeminen päälle ja pois päältä... 48

7 e_kb445.book Page 6 Tuesday, February 26, :07 PM 6 Alkuasetukset Näyttökielen asettaminen...49 Päivämäärän ja kellonajan asettaminen...52 Perustoimet 55 Kuvauksen perustoiminnot Oikea ote kamerasta...56 Kuvaaminen kameran valitsemilla asetuksilla...57 Zoomobjektiivin käyttäminen Yhdysrakenteisen salaman käyttö Kuvaaminen kuvanvakaajatoimintoa käyttämällä Kuvanvakaajatoiminnon ottaminen käyttöön...68 Kuvanvakaajatoiminnon asettaminen...69 Stillkuvien katseleminen Kuvien katselu...70 Kuvien poisto Yksittäisen kuvan poistaminen...72 Kuvaustoiminnot 73 Kuvausvalikkojen käyttö [A Tall.tila] -valikon asetukset...74 [A Mukauta asetus] -valikon asetuskohdat...75 Kuvaamisen Fn-valikon valikkokohdat...77 Näkymien oikean tallennustavan valitseminen Kuvausohjelman valinta...79 Valotuksen asettaminen Aukon ja suljinnopeuden vaikutus...81 Herkkyyden asettaminen...83 Valotustavan muuttaminen...85 Valonmittaustavan valitseminen...98 Valotuksen säätö Tarkentaminen Automaattitarkennustilan käyttö Automaattitarkennustilan asettaminen Tarkennusalueen valinta (Automaattitarkennuspiste) Tarkennuksen lukitseminen (Tarkennuksen lukitus) Tarkennuksen säätäminen käsin (Käsitarkennus) Kuvaaminen Catch-Focus-tilassa...111

8 e_kb445.book Page 7 Tuesday, February 26, :07 PM Sommitelman, valotuksen ja tarkennuksen tarkistus ennen kuvan ottoa Esikatselumenetelmän valinta Esikatselukuvan näyttö Jatkuva kuvaus Vitkalaukaisinkuvaus Kauko-ohjattu kuvaus (Kauko-ohjain F: lisävaruste) Peilin lukituksen käyttäminen estämään kameran tärähdystä Kuvausehtojen muuttaminen automaattisesti kuvattaessa (Automaattinen haarukointi) Salaman käyttö Salaman tehon korjaus Kuvaaminen salaman latautuessa Salaman ominaisuudet eri valotustavoissa Etäisyys ja aukko yhdysrakenteista salamaa käytettäessä DA-, D FA-, FA J-, FA-, F- ja J-objektiivien yhteensopivuus yhdysrakenteisen salaman kanssa Ulkoisen salaman käyttäminen (Lisävaruste) Kuvausasetukset 143 Kuvien muokkausasetusten teko tallennustilassa (Custom Image) Tiedostomuodon asettaminen JPEG tallennettujen pikselien asettaminen JPEG-laatutason asettaminen Tiedostomuodon asettaminen RAW-painikkeen toiminnon asettaminen Valkotasapainon asettaminen Väriavaruuden asettaminen...155

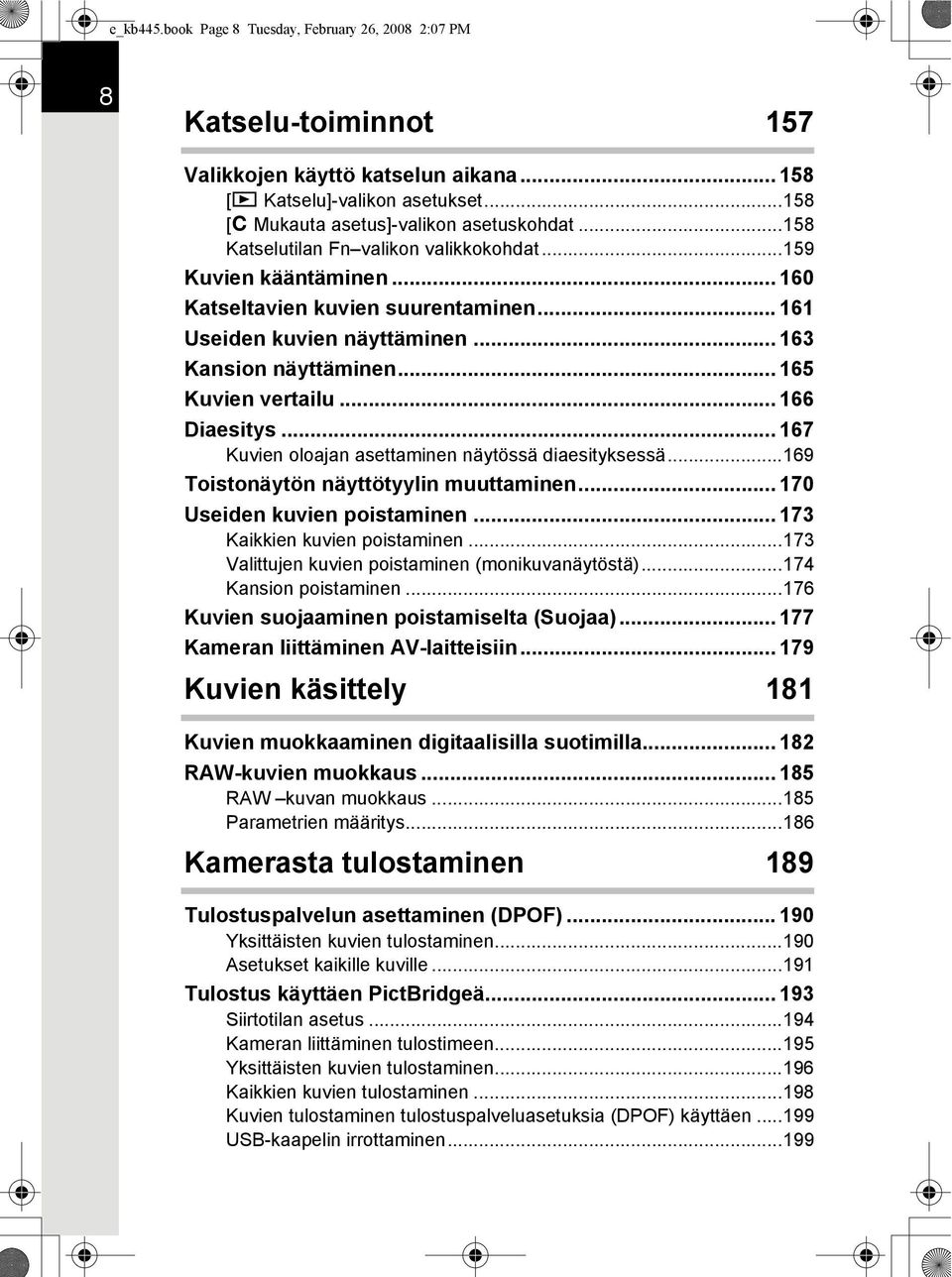

9 e_kb445.book Page 8 Tuesday, February 26, :07 PM 8 Katselu-toiminnot 157 Valikkojen käyttö katselun aikana [Q Katselu]-valikon asetukset [A Mukauta asetus]-valikon asetuskohdat Katselutilan Fn valikon valikkokohdat Kuvien kääntäminen Katseltavien kuvien suurentaminen Useiden kuvien näyttäminen Kansion näyttäminen Kuvien vertailu Diaesitys Kuvien oloajan asettaminen näytössä diaesityksessä Toistonäytön näyttötyylin muuttaminen Useiden kuvien poistaminen Kaikkien kuvien poistaminen Valittujen kuvien poistaminen (monikuvanäytöstä) Kansion poistaminen Kuvien suojaaminen poistamiselta (Suojaa) Kameran liittäminen AV-laitteisiin Kuvien käsittely 181 Kuvien muokkaaminen digitaalisilla suotimilla RAW-kuvien muokkaus RAW kuvan muokkaus Parametrien määritys Kamerasta tulostaminen 189 Tulostuspalvelun asettaminen (DPOF) Yksittäisten kuvien tulostaminen Asetukset kaikille kuville Tulostus käyttäen PictBridgeä Siirtotilan asetus Kameran liittäminen tulostimeen Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Kuvien tulostaminen tulostuspalveluasetuksia (DPOF) käyttäen USB-kaapelin irrottaminen...199

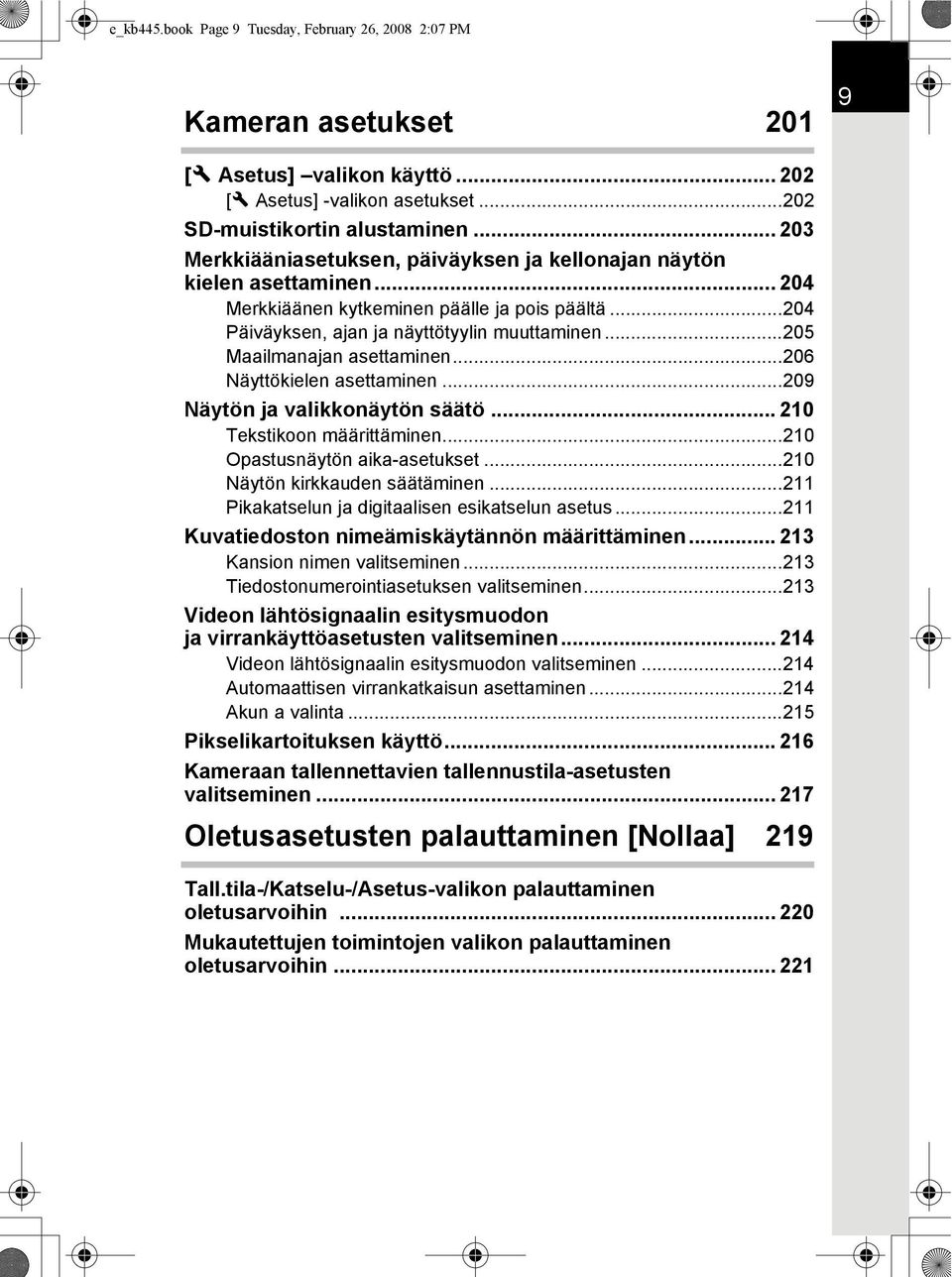

10 e_kb445.book Page 9 Tuesday, February 26, :07 PM Kameran asetukset [R Asetus] valikon käyttö [R Asetus] -valikon asetukset SD-muistikortin alustaminen Merkkiääniasetuksen, päiväyksen ja kellonajan näytön kielen asettaminen Merkkiäänen kytkeminen päälle ja pois päältä Päiväyksen, ajan ja näyttötyylin muuttaminen Maailmanajan asettaminen Näyttökielen asettaminen Näytön ja valikkonäytön säätö Tekstikoon määrittäminen Opastusnäytön aika-asetukset Näytön kirkkauden säätäminen Pikakatselun ja digitaalisen esikatselun asetus Kuvatiedoston nimeämiskäytännön määrittäminen Kansion nimen valitseminen Tiedostonumerointiasetuksen valitseminen Videon lähtösignaalin esitysmuodon ja virrankäyttöasetusten valitseminen Videon lähtösignaalin esitysmuodon valitseminen Automaattisen virrankatkaisun asettaminen Akun a valinta Pikselikartoituksen käyttö Kameraan tallennettavien tallennustila-asetusten valitseminen Oletusasetusten palauttaminen [Nollaa] 219 Tall.tila-/Katselu-/Asetus-valikon palauttaminen oletusarvoihin Mukautettujen toimintojen valikon palauttaminen oletusarvoihin

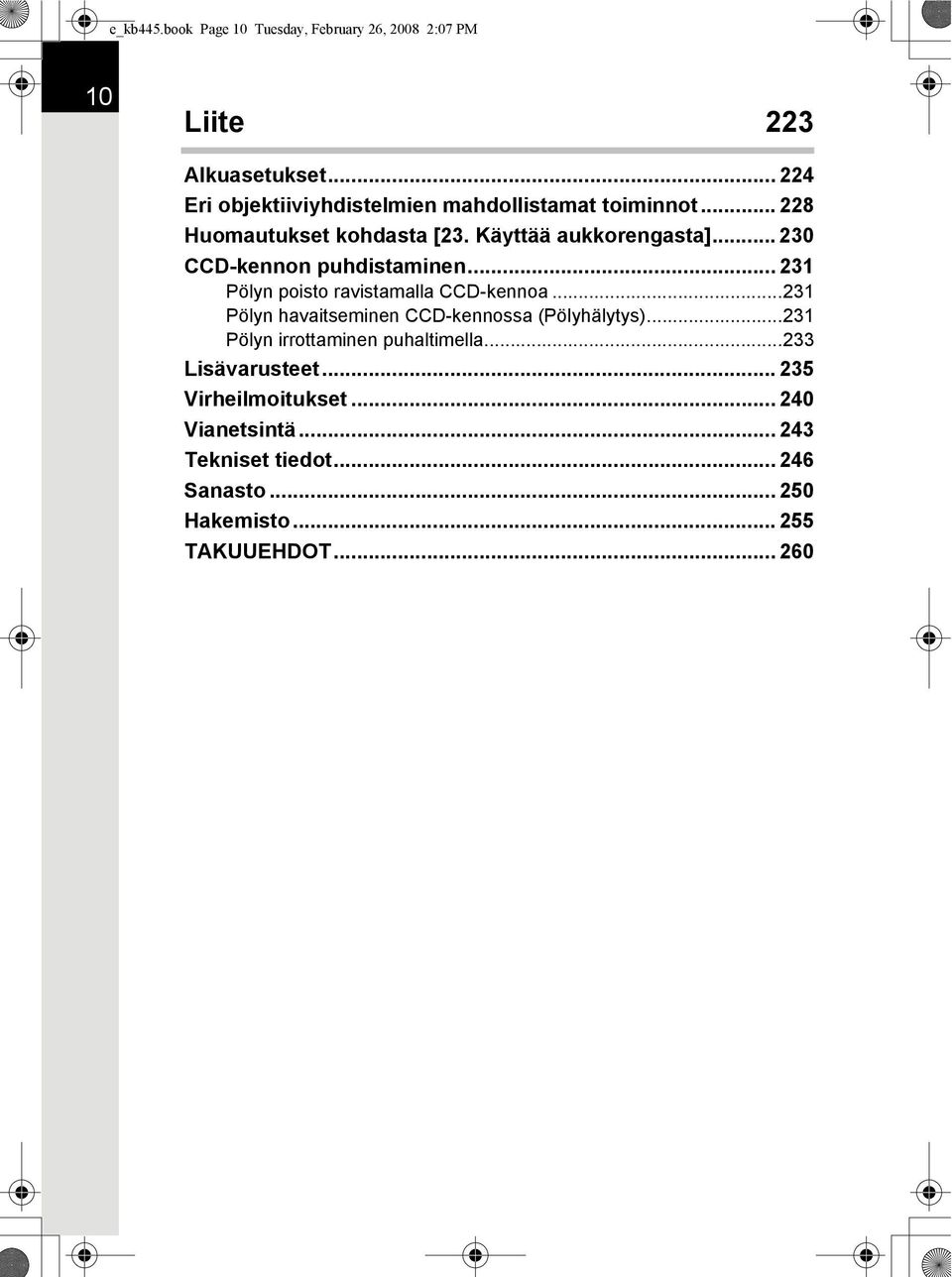

11 e_kb445.book Page 10 Tuesday, February 26, :07 PM 10 Liite 223 Alkuasetukset Eri objektiiviyhdistelmien mahdollistamat toiminnot Huomautukset kohdasta [23. Käyttää aukkorengasta] CCD-kennon puhdistaminen Pölyn poisto ravistamalla CCD-kennoa Pölyn havaitseminen CCD-kennossa (Pölyhälytys) Pölyn irrottaminen puhaltimella Lisävarusteet Virheilmoitukset Vianetsintä Tekniset tiedot Sanasto Hakemisto TAKUUEHDOT

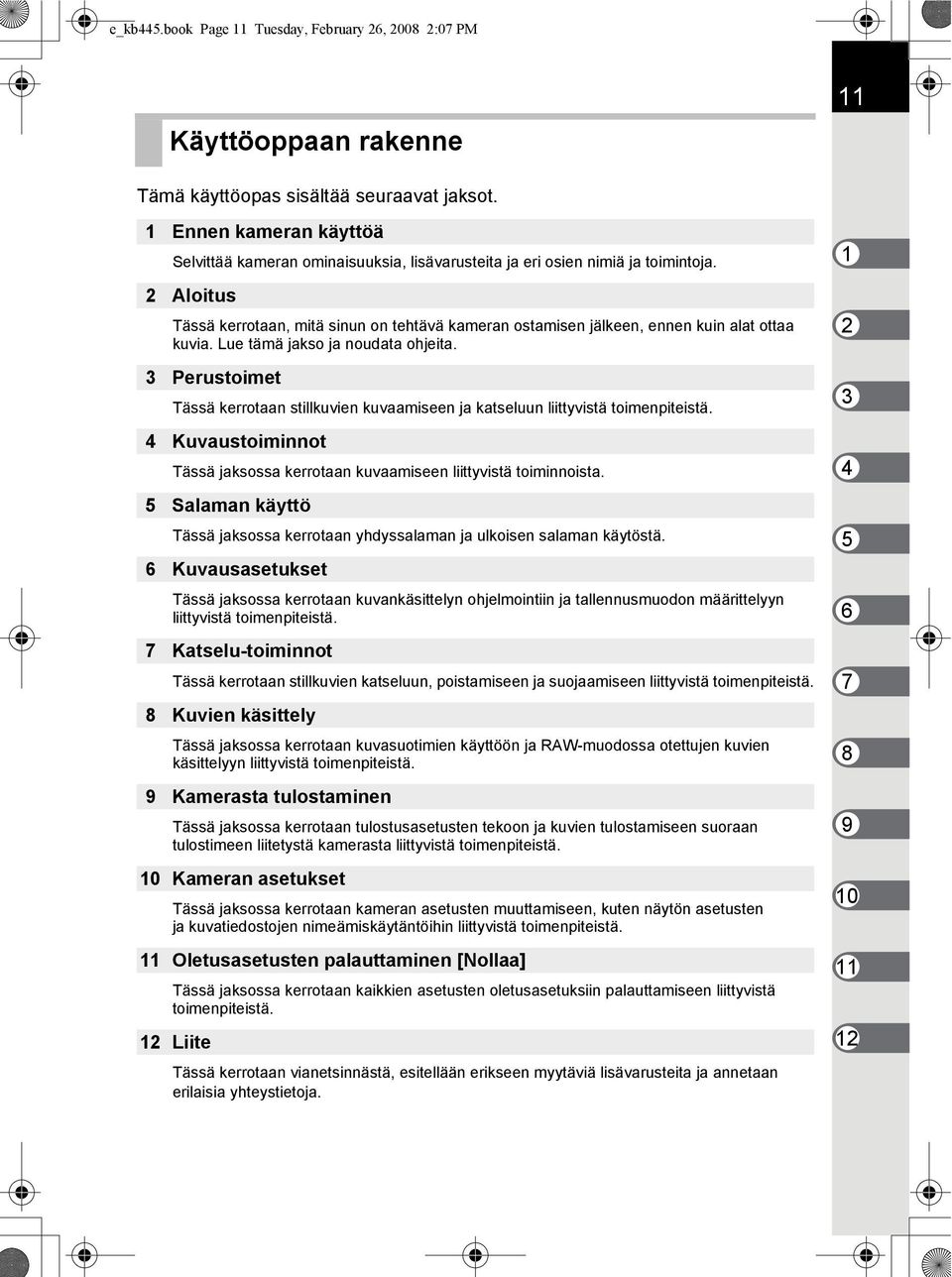

12 e_kb445.book Page 11 Tuesday, February 26, :07 PM Käyttöoppaan rakenne 11 Tämä käyttöopas sisältää seuraavat jaksot. 1 Ennen kameran käyttöä Selvittää kameran ominaisuuksia, lisävarusteita ja eri osien nimiä ja toimintoja. 2 Aloitus Tässä kerrotaan, mitä sinun on tehtävä kameran ostamisen jälkeen, ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. 3 Perustoimet Tässä kerrotaan stillkuvien kuvaamiseen ja katseluun liittyvistä toimenpiteistä. 4 Kuvaustoiminnot Tässä jaksossa kerrotaan kuvaamiseen liittyvistä toiminnoista. 5 Salaman käyttö Tässä jaksossa kerrotaan yhdyssalaman ja ulkoisen salaman käytöstä. 6 Kuvausasetukset Tässä jaksossa kerrotaan kuvankäsittelyn ohjelmointiin ja tallennusmuodon määrittelyyn liittyvistä toimenpiteistä. 7 Katselu-toiminnot Tässä kerrotaan stillkuvien katseluun, poistamiseen ja suojaamiseen liittyvistä toimenpiteistä. 8 Kuvien käsittely Tässä jaksossa kerrotaan kuvasuotimien käyttöön ja RAW-muodossa otettujen kuvien käsittelyyn liittyvistä toimenpiteistä. 9 Kamerasta tulostaminen Tässä jaksossa kerrotaan tulostusasetusten tekoon ja kuvien tulostamiseen suoraan tulostimeen liitetystä kamerasta liittyvistä toimenpiteistä. 10 Kameran asetukset Tässä jaksossa kerrotaan kameran asetusten muuttamiseen, kuten näytön asetusten ja kuvatiedostojen nimeämiskäytäntöihin liittyvistä toimenpiteistä. 11 Oletusasetusten palauttaminen [Nollaa] Tässä jaksossa kerrotaan kaikkien asetusten oletusasetuksiin palauttamiseen liittyvistä toimenpiteistä. 12 Liite Tässä kerrotaan vianetsinnästä, esitellään erikseen myytäviä lisävarusteita ja annetaan erilaisia yhteystietoja

13 e_kb445.book Page 12 Tuesday, February 26, :07 PM 12 Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Näyttää hyödyllisiä tietoja. Viittaa varotoimenpiteisiin, jotka on huomioitava kameraa käytettäessä.

14 e_kb445.book Page 13 Tuesday, February 26, :07 PM 1 Ennen kameran käyttöä Tarkista pakkauksen sisältö, kameran osien nimet ja toiminnot ennen kameran käyttöä. x-kameran ominaisuudet Pakkauksen sisällön tarkistaminen Osien nimet ja toiminnot Näyttöilmaisimet Miten valikkoa käytetään Kuvaustilan valitsimen käyttäminen Valikoissa ja Fn-valikossa ei voi muuttaa kohtia, jotka näkyvät harmaana. Tämä johtuu kameran asetuksista.

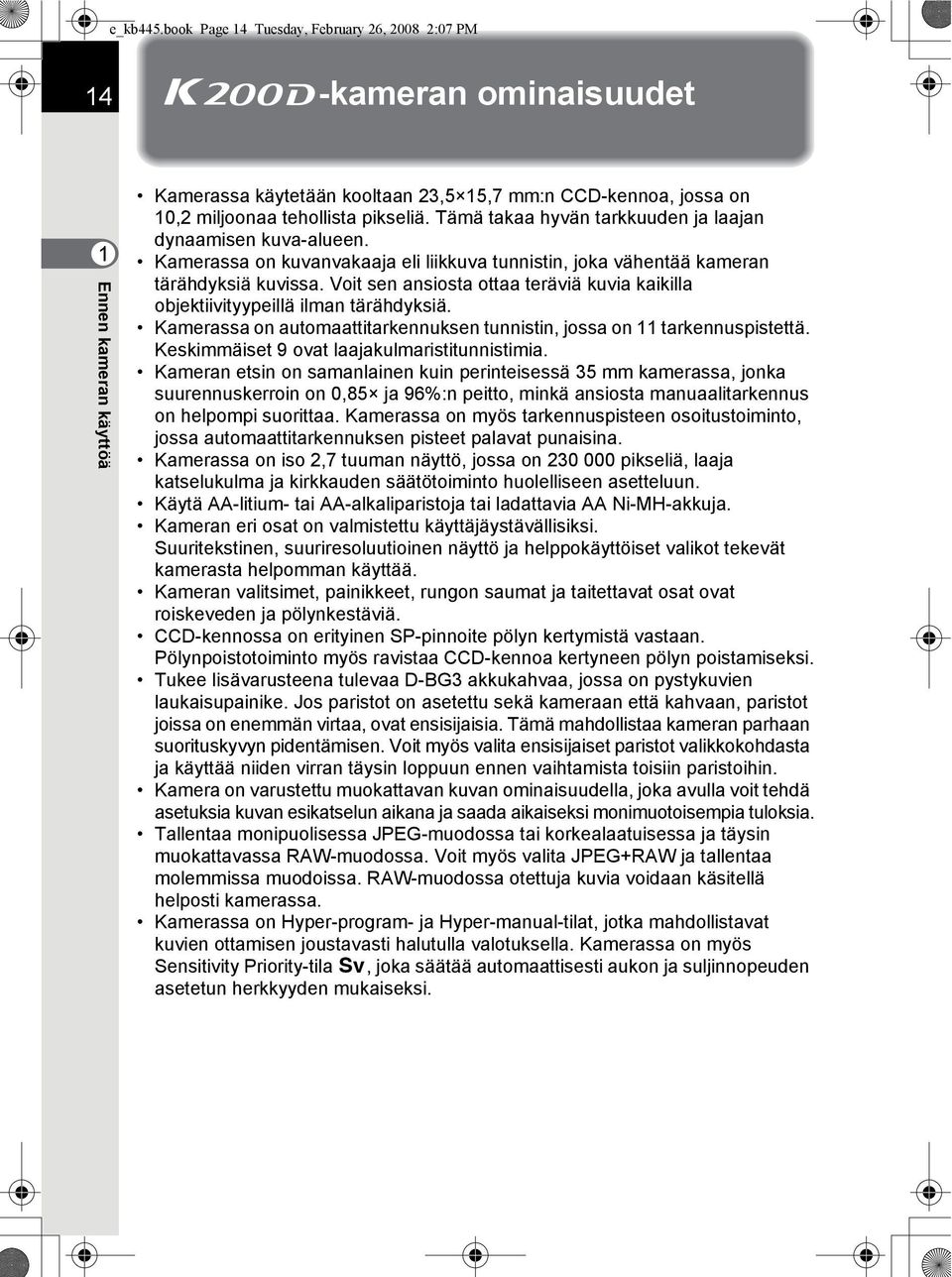

15 e_kb445.book Page 14 Tuesday, February 26, :07 PM 14 x-kameran ominaisuudet 1 Ennen kameran käyttöä Kamerassa käytetään kooltaan 23,5 15,7 mm:n CCD-kennoa, jossa on 10,2 miljoonaa tehollista pikseliä. Tämä takaa hyvän tarkkuuden ja laajan dynaamisen kuva-alueen. Kamerassa on kuvanvakaaja eli liikkuva tunnistin, joka vähentää kameran tärähdyksiä kuvissa. Voit sen ansiosta ottaa teräviä kuvia kaikilla objektiivityypeillä ilman tärähdyksiä. Kamerassa on automaattitarkennuksen tunnistin, jossa on 11 tarkennuspistettä. Keskimmäiset 9 ovat laajakulmaristitunnistimia. Kameran etsin on samanlainen kuin perinteisessä 35 mm kamerassa, jonka suurennuskerroin on 0,85 ja 96%:n peitto, minkä ansiosta manuaalitarkennus on helpompi suorittaa. Kamerassa on myös tarkennuspisteen osoitustoiminto, jossa automaattitarkennuksen pisteet palavat punaisina. Kamerassa on iso 2,7 tuuman näyttö, jossa on pikseliä, laaja katselukulma ja kirkkauden säätötoiminto huolelliseen asetteluun. Käytä AA-litium- tai AA-alkaliparistoja tai ladattavia AA Ni-MH-akkuja. Kameran eri osat on valmistettu käyttäjäystävällisiksi. Suuritekstinen, suuriresoluutioinen näyttö ja helppokäyttöiset valikot tekevät kamerasta helpomman käyttää. Kameran valitsimet, painikkeet, rungon saumat ja taitettavat osat ovat roiskeveden ja pölynkestäviä. CCD-kennossa on erityinen SP-pinnoite pölyn kertymistä vastaan. Pölynpoistotoiminto myös ravistaa CCD-kennoa kertyneen pölyn poistamiseksi. Tukee lisävarusteena tulevaa D-BG3 akkukahvaa, jossa on pystykuvien laukaisupainike. Jos paristot on asetettu sekä kameraan että kahvaan, paristot joissa on enemmän virtaa, ovat ensisijaisia. Tämä mahdollistaa kameran parhaan suorituskyvyn pidentämisen. Voit myös valita ensisijaiset paristot valikkokohdasta ja käyttää niiden virran täysin loppuun ennen vaihtamista toisiin paristoihin. Kamera on varustettu muokattavan kuvan ominaisuudella, joka avulla voit tehdä asetuksia kuvan esikatselun aikana ja saada aikaiseksi monimuotoisempia tuloksia. Tallentaa monipuolisessa JPEG-muodossa tai korkealaatuisessa ja täysin muokattavassa RAW-muodossa. Voit myös valita JPEG+RAW ja tallentaa molemmissa muodoissa. RAW-muodossa otettuja kuvia voidaan käsitellä helposti kamerassa. Kamerassa on Hyper-program- ja Hyper-manual-tilat, jotka mahdollistavat kuvien ottamisen joustavasti halutulla valotuksella. Kamerassa on myös Sensitivity Priority-tila K, joka säätää automaattisesti aukon ja suljinnopeuden asetetun herkkyyden mukaiseksi.

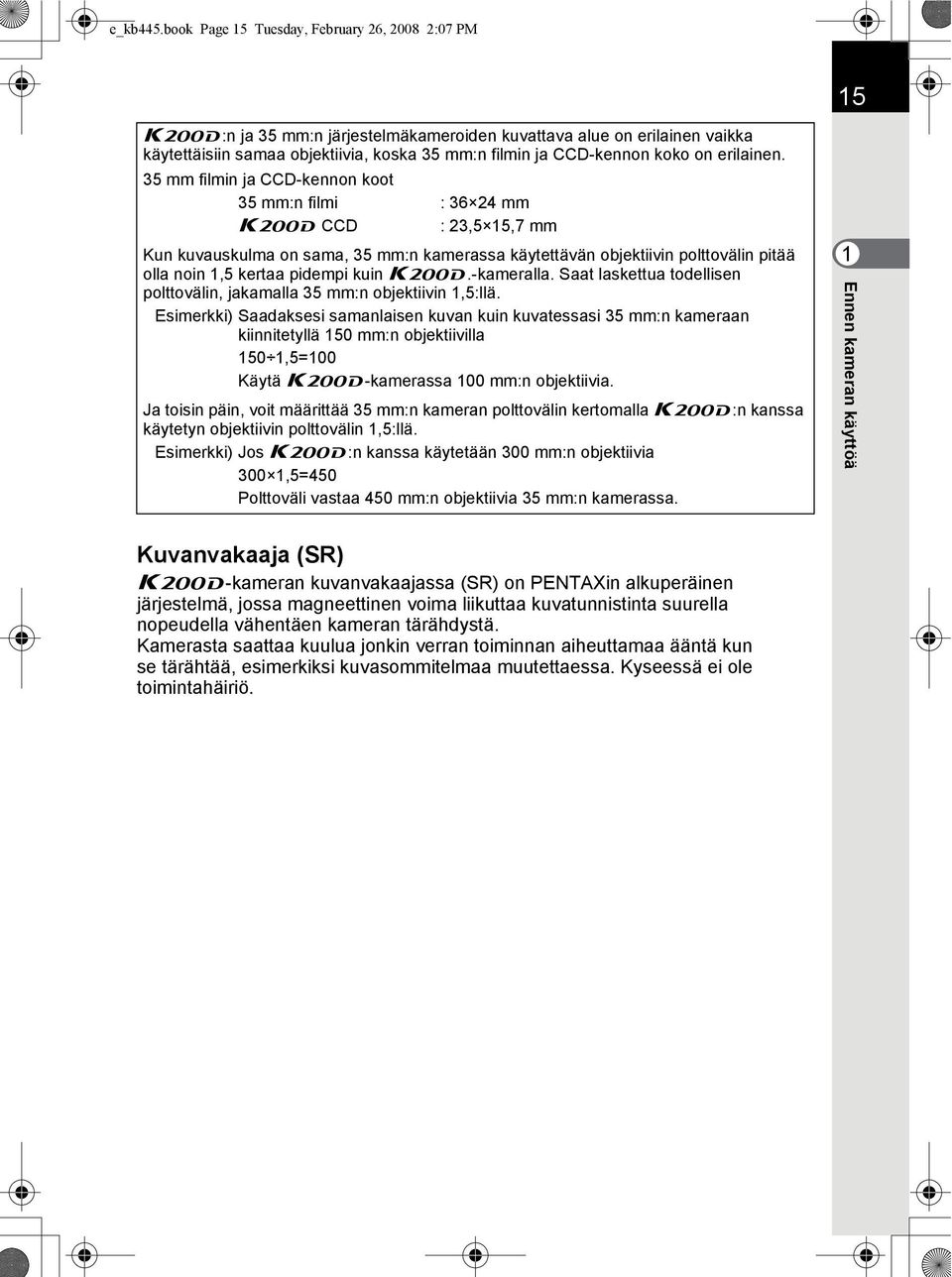

16 e_kb445.book Page 15 Tuesday, February 26, :07 PM 15 x:n ja 35 mm:n järjestelmäkameroiden kuvattava alue on erilainen vaikka käytettäisiin samaa objektiivia, koska 35 mm:n filmin ja CCD-kennon koko on erilainen. 35 mm filmin ja CCD-kennon koot 35 mm:n filmi : mm x CCD : 23,5 15,7 mm Kun kuvauskulma on sama, 35 mm:n kamerassa käytettävän objektiivin polttovälin pitää olla noin 1,5 kertaa pidempi kuin x.-kameralla. Saat laskettua todellisen polttovälin, jakamalla 35 mm:n objektiivin 1,5:llä. Esimerkki) Saadaksesi samanlaisen kuvan kuin kuvatessasi 35 mm:n kameraan kiinnitetyllä 150 mm:n objektiivilla 150 1,5=100 Käytä x-kamerassa 100 mm:n objektiivia. Ja toisin päin, voit määrittää 35 mm:n kameran polttovälin kertomalla x:n kanssa käytetyn objektiivin polttovälin 1,5:llä. Esimerkki) Jos x:n kanssa käytetään 300 mm:n objektiivia 300 1,5=450 Polttoväli vastaa 450 mm:n objektiivia 35 mm:n kamerassa. 1 Ennen kameran käyttöä Kuvanvakaaja (SR) x-kameran kuvanvakaajassa (SR) on PENTAXin alkuperäinen järjestelmä, jossa magneettinen voima liikuttaa kuvatunnistinta suurella nopeudella vähentäen kameran tärähdystä. Kamerasta saattaa kuulua jonkin verran toiminnan aiheuttamaa ääntä kun se tärähtää, esimerkiksi kuvasommitelmaa muutettaessa. Kyseessä ei ole toimintahäiriö.

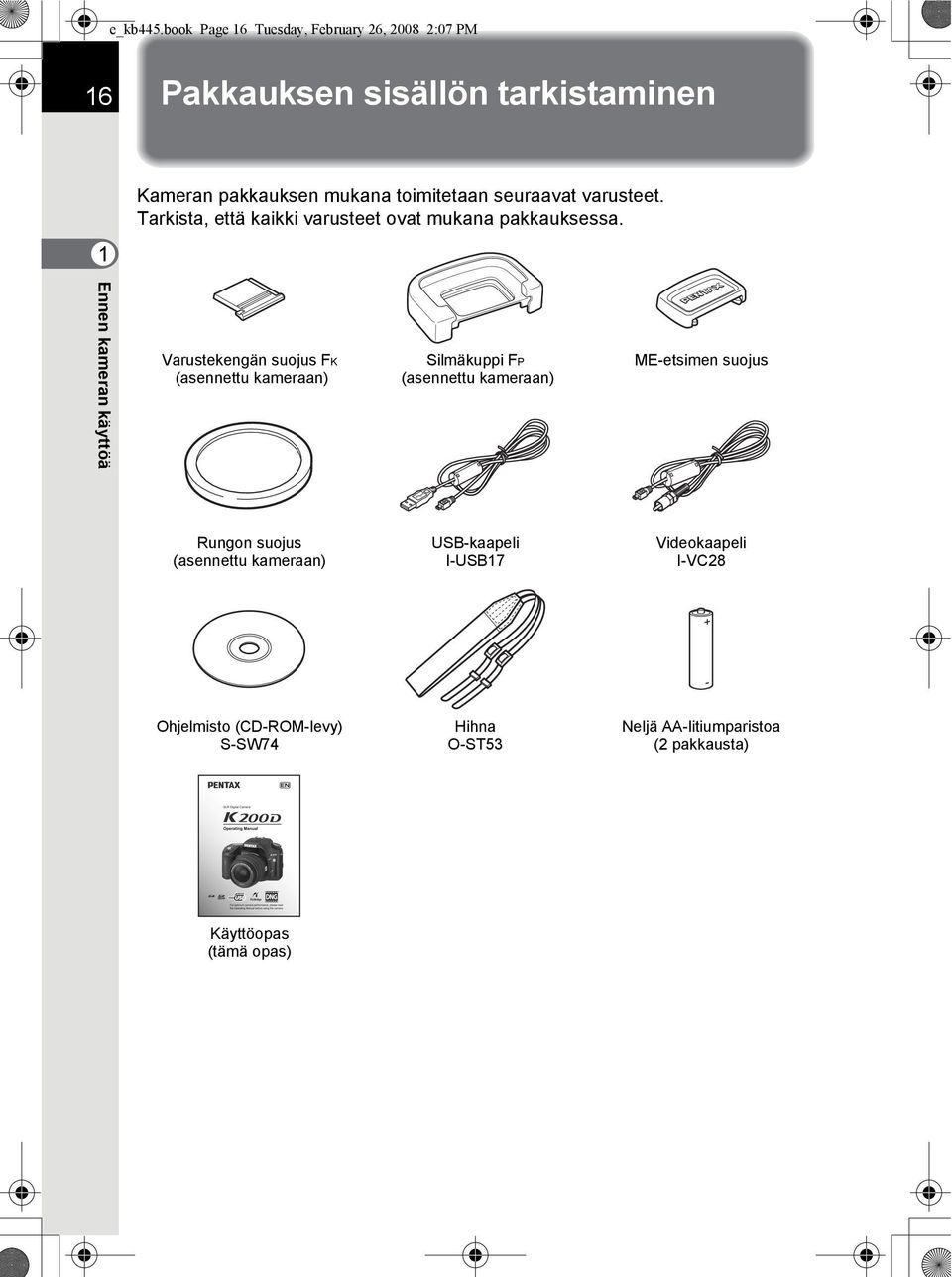

17 e_kb445.book Page 16 Tuesday, February 26, :07 PM 16 Pakkauksen sisällön tarkistaminen 1 Kameran pakkauksen mukana toimitetaan seuraavat varusteet. Tarkista, että kaikki varusteet ovat mukana pakkauksessa. Ennen kameran käyttöä Varustekengän suojus FK (asennettu kameraan) Silmäkuppi FP (asennettu kameraan) ME-etsimen suojus Rungon suojus (asennettu kameraan) USB-kaapeli I-USB17 Videokaapeli I-VC28 Ohjelmisto (CD-ROM-levy) S-SW74 Hihna O-ST53 Neljä AA-litiumparistoa (2 pakkausta) Käyttöopas (tämä opas)

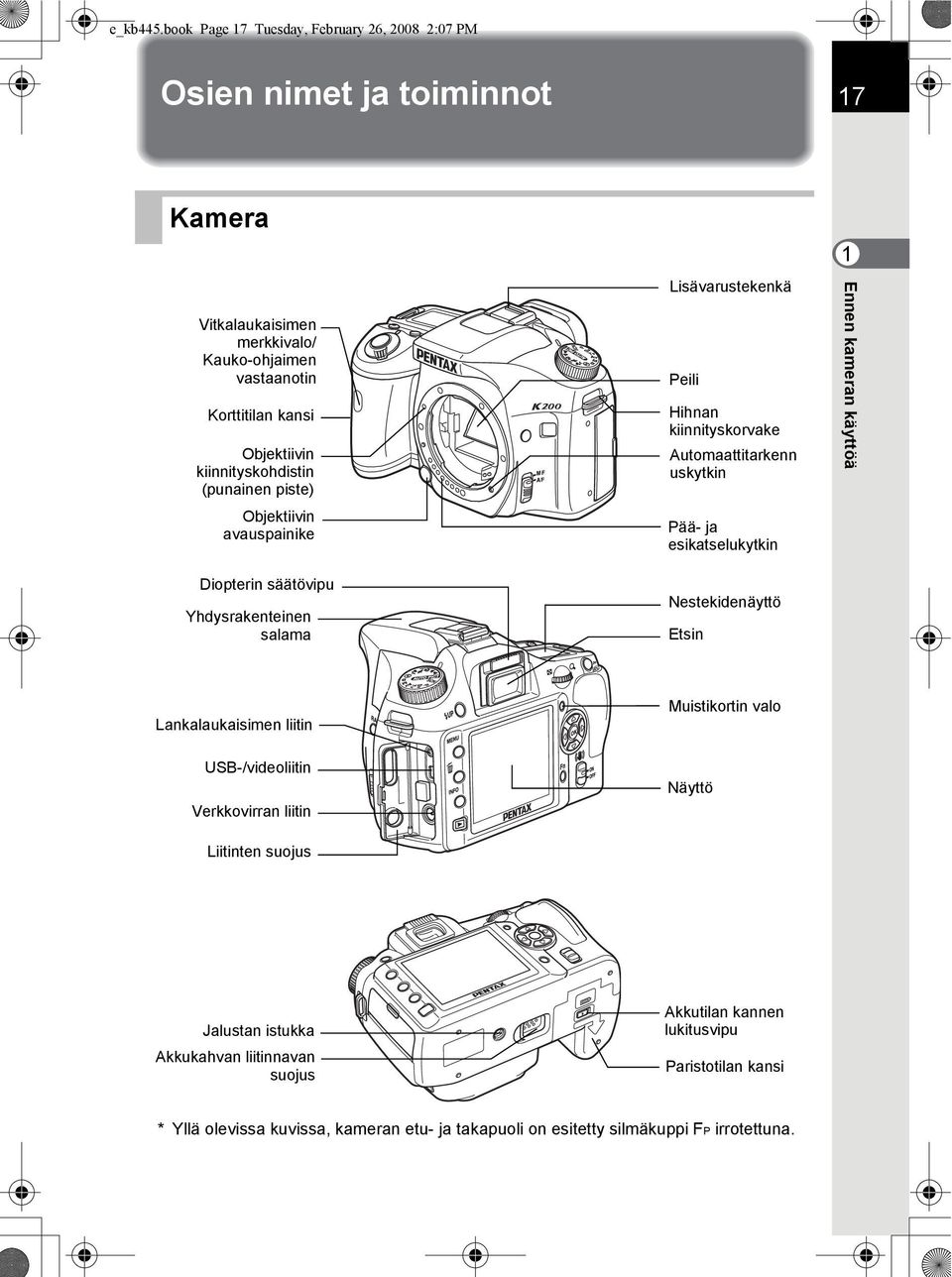

18 e_kb445.book Page 17 Tuesday, February 26, :07 PM Osien nimet ja toiminnot 17 Kamera Vitkalaukaisimen merkkivalo/ Kauko-ohjaimen vastaanotin Korttitilan kansi Objektiivin kiinnityskohdistin (punainen piste) Objektiivin avauspainike Lisävarustekenkä Peili Hihnan kiinnityskorvake Automaattitarkenn uskytkin Pää- ja esikatselukytkin 1 Ennen kameran käyttöä Diopterin säätövipu Yhdysrakenteinen salama Nestekidenäyttö Etsin Lankalaukaisimen liitin Muistikortin valo USB-/videoliitin Verkkovirran liitin Liitinten suojus Näyttö Jalustan istukka Akkukahvan liitinnavan suojus Akkutilan kannen lukitusvipu Paristotilan kansi * Yllä olevissa kuvissa, kameran etu- ja takapuoli on esitetty silmäkuppi FP irrotettuna.

19 e_kb445.book Page 18 Tuesday, February 26, :07 PM 18 Tallennustila Tässä esitellään kuvaamisessa käytettävien valintakiekkojen ja vipujen toiminnot 1 Tässä selitetään tehtaan oletusasetukset. Painikkeesta tai valintakiekosta riippuen, näitä asetuksia voidaan muuttaa [A Mukauta asetus] -valikossa (s.75). Ennen kameran käyttöä a b c d e f g h 1 Green-painike Tällä asetetaan valotustilaksi automaattivalotus (s.88, s.96) ja peruutetaan asetukset (s.100, s.128, s.154). 2 Laukaisin Tallenna kuvat laukaisinta painamalla. (s.59) 3 Pääkytkin Liikuta kytkintä, kun haluat kytkeä virran päälle/pois päältä (s.48) tai esikatsella (s.113). 4 Objektiivin lukituspainike Irrota objektiivi painiketta painamalla. (s.46)

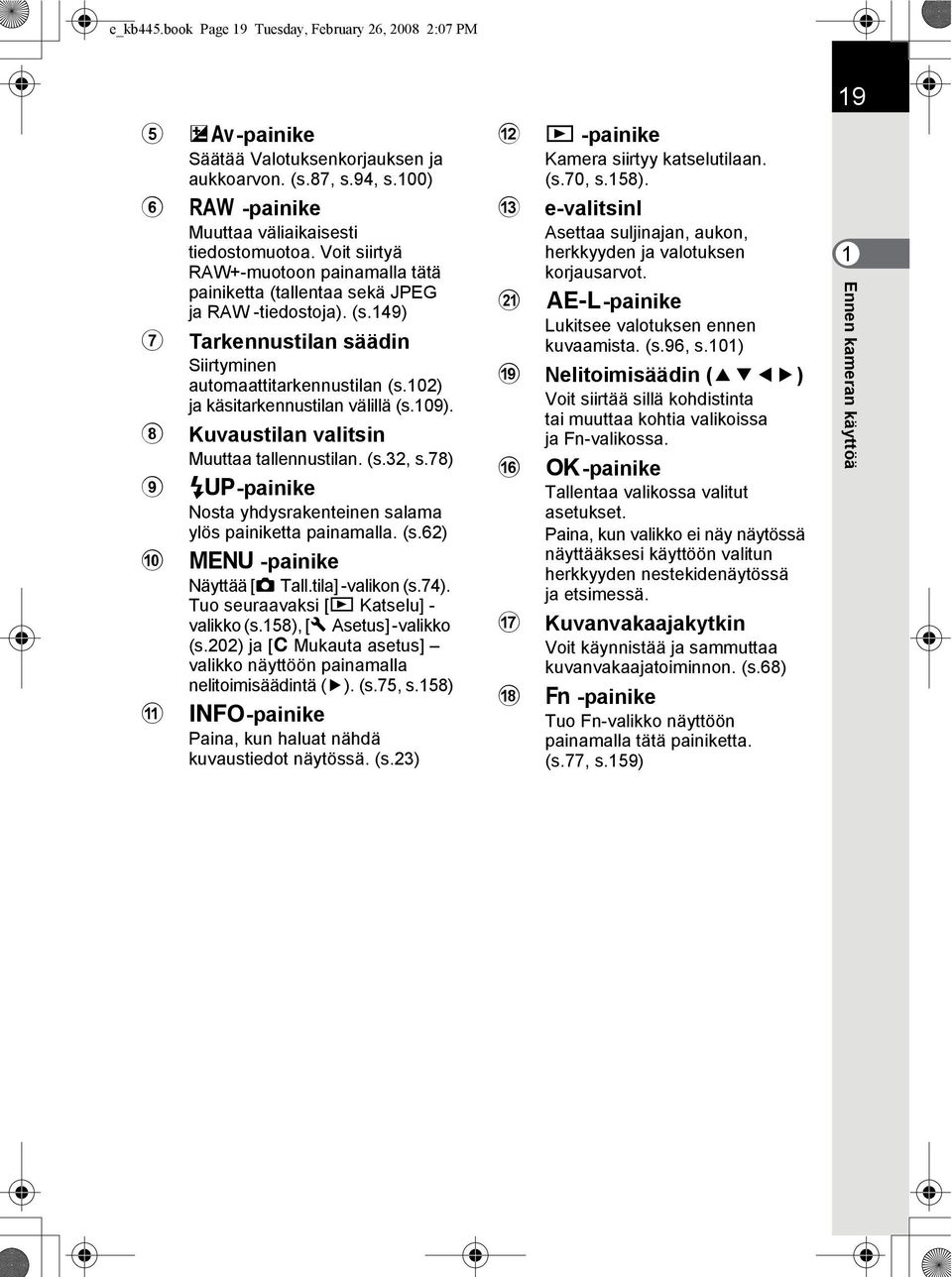

20 e_kb445.book Page 19 Tuesday, February 26, :07 PM 19 5 mc-painike Säätää Valotuksenkorjauksen ja aukkoarvon. (s.87, s.94, s.100) 6 -painike Muuttaa väliaikaisesti tiedostomuotoa. Voit siirtyä RAW+-muotoon painamalla tätä painiketta (tallentaa sekä JPEG ja RAW -tiedostoja). (s.149) 7 Tarkennustilan säädin Siirtyminen automaattitarkennustilan (s.102) ja käsitarkennustilan välillä (s.109). 8 Kuvaustilan valitsin Muuttaa tallennustilan. (s.32, s.78) 9 K-painike Nosta yhdysrakenteinen salama ylös painiketta painamalla. (s.62) 0 3 -painike Näyttää [A Tall.tila] -valikon (s.74). Tuo seuraavaksi [Q Katselu] - valikko (s.158), [R Asetus] -valikko (s.202) ja [A Mukauta asetus] valikko näyttöön painamalla nelitoimisäädintä (5). (s.75, s.158) a M-painike Paina, kun haluat nähdä kuvaustiedot näytössä. (s.23) b c Q -painike Kamera siirtyy katselutilaan. (s.70, s.158). e-valitsinl Asettaa suljinajan, aukon, herkkyyden ja valotuksen korjausarvot. k L-painike Lukitsee valotuksen ennen kuvaamista. (s.96, s.101) i Nelitoimisäädin (2345) Voit siirtää sillä kohdistinta tai muuttaa kohtia valikoissa ja Fn-valikossa. f g h 4-painike Tallentaa valikossa valitut asetukset. Paina, kun valikko ei näy näytössä näyttääksesi käyttöön valitun herkkyyden nestekidenäytössä ja etsimessä. Kuvanvakaajakytkin Voit käynnistää ja sammuttaa kuvanvakaajatoiminnon. (s.68) { -painike Tuo Fn-valikko näyttöön painamalla tätä painiketta. (s.77, s.159) 1 Ennen kameran käyttöä

21 e_kb445.book Page 20 Tuesday, February 26, :07 PM 20 Katselutila Tässä esitellään kuvaamisessa käytettävien painikkeiden, valintakiekkojen ja vipujen toiminnot. 1 3 Ennen kameran käyttöä a b

22 e_kb445.book Page 21 Tuesday, February 26, :07 PM 21 1 Laukaisin Paina puoliväliin siirtyäksesi tallennustilaan. 2 Pääkytkin Liikuta kytkintä, kun haluat kytkeä kameran virran päälle tai pois päältä. (s.48) Aseta -asentoon kytkeäksesi tallennustilaan ja esikatseluun. 3 mc-painike Voit lisätä suurennusta painamalla Suurennettu näkymä -painiketta. (s.162) 4 3 -painike Painamalla tätä saat näkyviin [Q Katselu]-valikon (s.158). Paina sitten nelitoimisäädintä (45) saadaksesi näkyviin [R Asetus] -valikon (s.202), [A Mukauta asetus] -valikon (s.75) ja [A Tall.tila] -valikon (s.74). 5 i -painike Painamalla tästä voit poistaa kuvia. (s.72) 6 M-painike Paina, kun haluat nähdä kuvaustiedot näytössä. (s.25) 7 Q-painike Vaihda tallennustilaan painiketta painamalla. 8 Z-painike Suojaa kuvat tahattomalta poistamiselta tätä painiketta painamalla. (s.177) Voit pienentää suurennusta painamalla suurennettu näkymä - painiketta. (s.162) 9 e-valitsinl Voit tällä painikkeella suurentaa kuvaa (s.162) tai tuoda näyttöön samanaikaisesti useita kuvia (s.163). 0 Nelitoimisäädin (2345) Voit siirtää sillä kohdistinta tai muuta kohtia valikoissa, Fn-valikossa ja katselutilassa. a b 4-painike Tallentaa valikossa tai katselutilassa valitun asetuksen. { -painike Tuo Fn-valikko näyttöön painamalla tätä painiketta. (s.159) 1 Ennen kameran käyttöä

23 e_kb445.book Page 22 Tuesday, February 26, :07 PM 22 Näyttöilmaisimet 1 Ennen kameran käyttöä Näyttö Seuraavat ilmaisimet näkyvät näytössä kameran tilan mukaan vaihdellen. Näyttö Käynnistettäessä tai käytettäessä kuvaustilavalitsinta Opastukset näkyvät näytössä 3 sekuntia (oletusasetus), kun kamera on kytketty päälle tai kuvaustilavalitsinta on käännetty. Jos et halua, että ilmaisimet näkyvät, valitse [R Asetus]-valikon kohdassa [Opasnäyttö] asetukseksi Pois. (s.202) P AF.C 1600 Ohjelmall. autom. valotus 8 9 RAW RAW+ P LINE OK Näytä herkkyys P SHIFT 02/ 02 / :39AM Salamakuvaustila 7 Herkkyys (s.83) (Aktiivitila tulee näkyviin) (s.63) 8 Kuvanvakaaja (s.68) 2 Kuvaustapa (s.77) 9 Tallennustila, Scene -tila (s.78) 3 Autom.valot.mitt. (s.98) 10 Painike-/valitsinopas 4 Tarkennustapa (s.102) 11 Akun varaustila (s.38) 5 Automaattitarkennuspisteen sijainti 12 Päivämäärä ja kellonaika (s.52) (s.105) 13 Maailmanaika (s.206) 6 Valkotasapaino (s.150) * Ilmaisimet 3, 5, 6 ja 7 näkyvät vain, kun valittuna on jokin muu asetus kuin oletusasetus. Ilmaisin 8 näkyy vain, kun kuvanvakaajatoiminto ei ole käytössä. 13 näkyy vain kun maailmanaika on valittuna.

24 e_kb445.book Page 23 Tuesday, February 26, :07 PM Tallennustila 23 Näet tallennustoimintoasetukset näytössä painamalla M-painiketta tallennustilassa 30 sekunnin ajan. Kun tallennustoimintoasetukset ovat näytössä näet asetetun kuvaustilan selityksen painamalla näytössä näkyvää nelitoimisäädintä (23). Yksityiskohtaisten tietojen näyttö SCN AF.C 1/2000 mm F ISO AUTO ±0 G2 A1 AdobeRGB ±0 RAW / 02 / : 39 AM Ennen kameran käyttöä 1 Tallennustila (s.32) 17 GM-korjaus (Säädä valkotasapaino) 2 Scene -tila (s.79) (s.154) 3 Autom.valot.mitt. (s.98) 18 BA-korjaus (Säädä valkotasapaino) 4 Salamakuvaustila (s.63) (s.154) 5 Kuvaustapa (s.77) 19 Väriavaruus (s.155) 6 Valotushaarukointi (s.124) 20 Tiedostomuoto (s.148) 7 Tarkennustapa (s.102) 21 JPEG tallennettavat pikselit (s.146) 8 Automaattitarkennuspisteen sijainti 22 JPEG-laatu (s.147) (s.105) 23 Kuvanvakaaja (s.68) 9 Objektiivin polttoväli (s.69) 24 Kuvan sävy (s.144) 10 Suljinaika (s.81) 25 Kylläisyys/Suodintehoste (s.144) 11 Aukko (s.82) 26 Sävy/Sävytys (s.144) 12 Valotuksen korjaus (s.100) 27 Kontrasti (s.144) 13 Valotuksen korjaus salamalla (s.128) 28 Terävyys/Hieno terävyys (s.144) 14 Herkkyys (s.83) 29 Maailmanaika (s.206) 15 ISO correction in AUTO (s.83) 30 Päivämäärä ja kellonaika (s.52) 16 Valkotasapaino (s.150) 31 Akun varaustila (s.38) * Voidaksemme selittää yksityiskohtaisten tietojen näytön sisällön, tässä näkyy ruutukaappaus, josta näkyvät kaikki näytössä olevat tiedo Tallennustilasta riippuen, jotkut tiedot saattavat puuttua.

25 e_kb445.book Page 24 Tuesday, February 26, :07 PM 24 Tallennustilan kuvaus 1 1 Ennen kameran käyttöä 1 Tallennustila (s.32) 2 Tallennustilan selitys 3 Painike-/valitsinopas Lemmikki Fn SCN Soveltuu liikkuvien lemmikkien kuvaamiseen RAW RAW+ OK Näytä herkkyys

26 e_kb445.book Page 25 Tuesday, February 26, :07 PM Toistotila 25 Aina kun painat M -painiketta toiston aikana, kameran näytössä näkyvät seuraavat näytöt seuraavassa järjestyksessä: Vakionäyttö, Histogramminäyttö, Yksityiskohtaiset tiedot -näyttö ja Ei tietoja -näyttö (vain kuva). Voit vaihtaa aluksi näkyviä tietoja painamalla Q-painiketta. 1 Yksityiskohtaisten tietojen näyttö P AF.S 24mm 1/2000 F ±0 ISO 200 G2 A1 ±0 JPEG 10 AdobeRGB ±0 02 / 02 / : 39 AM ± Ennen kameran käyttöä 1 Kääntötiedot 17 Objektiivin polttoväli 2 Otetut kuvat 18 Kuvan sävy 3 Suojaa 19 Kylläisyys/Suodintehoste 4 Tallennustila 20 Sävy/Sävytys 5 Autom.valot.mitt. 21 Kontrasti 6 Salamakuvaustila 22 Terävyys/Hieno terävyys 7 Suljinaika 23 Herkkyys 8 Kuvanvakaaja 24 Valkotasapaino 9 Kuvaustapa 25 GM-korjaus (Säädä valkotasapaino) 10 Valotushaarukointi 26 BA-korjaus (Säädä valkotasapaino) 11 Aukko 27 Tiedostomuoto 12 Valotuksen korjaus 28 JPEG tallennettavat pikselit 13 Valotuksen korjaus salamalla 29 JPEG-laatu 14 Kansion No./Tiedostonumero 30 Väriavaruus 15 Tarkennustapa 31 Kuvauspäivä/aika 16 Automaattitarkennuspisteen sijainti * Ilmaisimet 6 ja 13 tulevat näkyviin vain kuvissa, joissa salamavalo on laukaistu.

27 e_kb445.book Page 26 Tuesday, February 26, :07 PM 26 Histogramminäyttö x:ssa on kaksi histogramminäyttöä. Kirkkaushistogrammi näyttää kirkkaustasojen jakauman ja RGB-histogrammi näyttää värien sävyjakaumat. Paina nelitoimisäädintä (23) vaihtaaksesi Kirkkaushistogrammin ja RGBhistogrammin välillä Ennen kameran käyttöä 6 RGB 5 Kirkkaushistogrammi RGB-histogrammi Tiedostomuoto 6 Siirry kirkkaushistogrammiin/ 2 Kansion No./Tiedostonumero (s.213) RGB-histogrammi 3 Suojausasetus (s.177) 7 Histogrammi (R) 4 DPOF-asetukset (s.190) 8 Histogrammi (G) 5 Histogrammi (Kirkkaus) (s.170) 9 Histogrammi (B) * Ilmaisin 3 ilmestyy näkyviin vain suojattujen kuvien kohdalla ja ilmaisin 4 vain kuvissa, joissa on DPOF-asetukset. Alueilla, joissa ylivuotavat tai tummat alueet vilkkuvat, jos [Kirkas/tumma alue] varoituksen asetuksena on O (Päällä) [Q Katselu] valikon kohdassa [Katselunäyttö]. (s.171)

28 e_kb445.book Page 27 Tuesday, February 26, :07 PM Etsin 27 Seuraavat tiedot näkyvät etsimessä Ennen kameran käyttöä 13 1 Automaattitarkennuskehys (s.47) 2 Pistemittauskehys (s.98) 3 Automaattitarkennuspiste (s.105) 4 Salaman tila (s.62) Palaa: kun salama on käytettävissä. Vilkkuu: kun salaman käyttöä suositellaan eikä se ole asetettuna. 5 Tarkennustila (s.102) Tulee näkyviin, kun automaattitarkennustilan asetuksena on k (Jatkuva automaattitarkennus) tai \. 6 Kuvausohjelman/Scene-tilan kuvake (s.78) Valitun kuvaustilan tai Scene-tilankuvake näkyy näytössä. \ (Liikkuva kohde), q (Makro), = (Muotokuva), U (Normal -tila I)-tilassa,. (Yömuotokuva), s (Maisema), H (Scene) 7 Suljinaika (s.81) Suljinnopeus tallennettaessa kuvaa tai säädettäessä. Alleviivattu, jos suljinnopeutta voidaan säätää e-valitsimella. 8 Aukkoarvo (s.82) Aukkoarvo tallennettaessa kuvaa tai säädettäessä. Alleviivattu, jos aukkoa voidaan säätää e-valitsimella. 9 Tarkennuksen ilmaisin (s.58) Palaa: kun kuva on tarkennettu. Vilkkuu: jos kohde on epäterävä.

29 e_kb445.book Page 28 Tuesday, February 26, :07 PM 28 1 Ennen kameran käyttöä 10 Automaattivalotuksen lukitus (s.101) Tulee näkyviin automaattivalotuksen lukituksen aikana. 11 Tallennettavien kuvien lukumäärä/valotuksen korjausarvo/herkkyys Näyttää tallennettujen kuvien lukumäärän valitulla laadulla ja tallennettujen pikselien tarkkuudella. Näkyviin tulee erotus oikeaan valotukseen, jos valotustilaksi on valittu a. (s.95) m: Valotuksenkorjaus (s.100) Alleviivattu kun valotuksenkorjaus voidaan suorittaa e-valitsimella samalla kun painetaan mc-painiketta. o: Herkkyys Alleviivattu, jos herkkyys voidaan säätää e-valitsimella 12 Kuvanvakaaja (s.68) Ilmestyy näyttöön kun kuvanvakaaja on käytössä. 13 Tiedostomuoto (s.148) Näyttää kuvan tallennusmuodon RAW/RAW+ -muodossa. Ei näytetä JPEG-muodossa. Automaattitarkennuksessa käytössä olevan tarkennuspisteen punainen merkkivalo syttyy näkyviin painettaessa suljin puoliväliin. (s.105) Kun kohdan [12. OK-painike kuvattaessa]-asetukseksi on [A Mukauta asetus] valikossa määritetty [Herkkyys/kuvien lkm] ja herkkyyspainotteinen tila on valittu, tallennettavien kuvien lukumäärä näkyy kohdassa 11 painettaessa 4-painiketta. Jos valittuna on toinen tila, ISO-herkkyys näkyy kohdassa 11 painettaessa 4- painiketta. (s.84) Etsimessä voidaan katsella enintään [999] tallennettavaa kuvaa. Vaikka tallennettavia kuvia on 1000 tai enemmän näyttöön voi tuoda [999] kuvaa.

30 e_kb445.book Page 29 Tuesday, February 26, :07 PM Nestekidenäyttö 29 Seuraavat tiedot näkyvät kameran yläosan nestekidenäytössä Ennen kameran käyttöä Suljinaika (s.81) 7 Tarkennusalue (s.105) 2 Aukko (s.82) Ei ilmaisinta : Auto 3 Valkotasapaino (s.150) V : Valitse (Ei näy, kun automaattinen salama M : Keskusta on valittu) 8 Autom.valot.mitt. (s.98) O : Valkotasapainon korjaus Ei ilmaisinta : Monilohkomittaus 4 Akun varaustila M : Keskustapainotteinen 5 Tarkennustapa (s.62) mittaus b : Yhdysrakenteinen salama N : Pistemittaus on valmis (vilkkuminen 9 Tallennettavan kuvan no. (enintään ilmaisee, että on käytettävä [999]) / Valotuksenkorjaus (s.100)/ salamaa) Herkkyys / Tietokone (massamuisti), a : Salama pois päältä Pb (PictBridge) E : Automaattinen salama 10 Tiedostomuoto (s.148) > : Punasilmäisyyden 1 : RAW-tallennus vähennyssalama päällä 1P : RAW+JPEG-tallennus 6 Kuvaustapa (s.77) Ei ilmaisinta : JPEG 9 : Yksittäiskuvaus j : Jatkuva kuvaus g : Ajastinkuvaus V : Automaattihaarukointikuvaus W : Kauko-ohjainkuvaus

31 e_kb445.book Page 30 Tuesday, February 26, :07 PM 30 Miten valikkoa käytetään Tässä jaksossa selitetään [A Tall.tila] -valikon, [Q Katselu] -valikon, [R Asetus] -valikon ja [A Mukauta asetus] -valikon toiminnot. 1 Ennen kameran käyttöä Valikkonäytön näyttäminen 1 Paina 3-painiketta tallennustilassa. [A Tall.tila] ilmestyy näyttöön. Tall.tila Autom.tark.tila AF.S Autom.valot.mitt. Valitse aut.tarkpiste Tiedostomuoto JPEG JPEG tall. pikselit 10 JPEG-laatu MENU Poistu 2 Paina nelitoimisäädintä (5). [Q Katselu] -valikko, [R Asetus]-valikko ja [A Mukauta asetus]-valikko tulevat näkyviin järjestyksessä joka kerta, kun nelitoimisäädintä on painettu. ([R Asetus] - valikon näyttö on näytetty oikealla.) E-valitsimella voit siirtyä valikoihin. Asetus Muoto Piip Päiväykse säätö Maailmanaika Language Tekstin koko MENU Poistu Suomi Vakio

32 e_kb445.book Page 31 Tuesday, February 26, :07 PM Valikkovaihtoehdon valinta ja asetus 31 Esimerkkinä selitetään toimenpide, jolla asetetaan [A Tall.tila] -valikon [JPEG-laatu] -asetus (laatutaso). 3 Valitse jokin asetus nelitoimisäätimellä (23). 4 Paina nelitoimisäädintä (5). Käytössä olevat laatutasot JPEG-muodossa tallennettaessa tulevat näyttöön. Siirry mahdolliseen ponnahdusvalikkoon käyttämällä nelitoimisäädintä (5). Tall.tila Autom.tark.tila AF.S Autom.valot.mitt. Valitse aut.tarkpiste Tiedostomuoto JPEG JPEG tall. pikselit 10 JPEG-laatu MENU Poistu 128 Autom.tark.tila AF.S Autom.valot.mitt. Valitse aut.tarkpiste Tiedostomuoto JPEG tall. pikselit JPEG-laatu MENU Peruuta OK OK 1 Ennen kameran käyttöä 5 Valitse asetus käyttämällä nelitoimisäädintä (23). Kun laatutasoa muutetaan, näytön oikeaan yläkulmaan ilmestyy tieto, kuinka monta kuvaa voidaan ottaa kyseistä laatutasoa käyttäen. 6 Paina 4-painiketta. Kamera palaa valikkonäyttöön. Määritä seuraavaksi muut kohdat. Palaa tallennus- tai katselutilaan painamalla 3-painiketta. Jos kameran virta katkaistaan väärällä tavalla (esimerkiksi poistamalla akun kameran virran ollessa kytkettynä), asetukset eivät tallennu, vaikka 3-painiketta painetaan ja valikkonäyttö suljetaan. Jos 3-painiketta painetaan tallennustilassa, [A Tall.tila] -valikko tulee näkyviin. Jos 3-painiketta painetaan katselutilassa, [Q Katselu] -valikko tulee näkyviin.

33 e_kb445.book Page 32 Tuesday, February 26, :07 PM 32 Kuvaustilan valitsimen käyttäminen Valintaosoitin 1 Ennen kameran käyttöä Voit vaihtaa tallennustilaa asettamalla tilanvalitsimen kuvakkeet valitsimen ilmaisimen kohdalle. Tila Ominaisuudet Sivu I (Auto picture-tila) Kamera valitsee automaattisesti jonkin seuraavista parhaiten sopivista kuvaustiloista Muotokuva, Maisema, Makro tai Liikkuva kohde tai käyttää vakioasetuksia (Normal-tila). = (Muotokuva) Soveltuu muotokuvien ottamiseen. s (Maisema) q (Makro) \ (Liikkuva kohde) Syventää tarkennusaluetta, tehostaa puiden ja taivaan kontrasteja ja värikylläisyyttä, tuottaa kirkkaan kuvan. Voit ottaa lähietäisyydeltä kirkkaita kuvia kukista ja muista pienistä kohteista. Voit ottaa teräviä kuvia nopeasti liikkuvista kohteista, esimerkiksi urheilukilpailuissa. s.78. (Yömuotokuva) Voit kuvata ihmisiä yöllä tai hämärässä. a (Salama pois) H (Scene) Yhdysrakenteinen salama ei ole käytössä. Muut asetukset ovat samat kuin normaalissa kuvaustilassa I. Voit valita 8 erilaista kuvaustilannetta kuvausolosuhteiden mukaan. s.79. (Yömuotokuva)-tilassa, suljinnopeus hidastuu hämärissä paikoissa, vaikka yhdysrakenteista salamaa käytettäisiinkin. Voit estää kameran tärähtämisen käyttämällä kuvanvakaajatoimintoa tai kiinnittämällä kameran jalustaan.

34 e_kb445.book Page 33 Tuesday, February 26, :07 PM 33 Tila Ominaisuudet Sivu e (Ohjelma) Asettaa kuvia otettaessa automaattisesti suljinajan ja aukkoarvon valotuksen kannalta oikeiksi ohjelman mukaisesti. K (Herkkyyspainotteinen) b (Suljinaikapainott.) c (Aukkopainotteinen) a (Manuaalinen) p (Aikavalotus) Asettaa automaattisesti suljinajan ja aukkoarvon oikealle valotukselle asetetun herkkyyden mukaan. Voit käyttää haluamaasi suljinnopeutta kohteen liikkeen pysäyttämiseksi tai korostamiseksi. Voit ottaa kuvia, joissa nopeasti liikkuvat kohteet näyttävät olevan paikallaan, tai kuvia, joissa on liikkeen vaikutelma. Voit asettaa haluamasi aukon säätääksesi syvyysterävyyttä. Voit sen avulla sumentaa tai tarkentaa taustaa. Voit luoda haluamasi kuvan asettamalla suljinnopeuden ja aukon. Voit ottaa kuvia, jotka edellyttävät hidasta suljinnopeutta, kuten ilotulitukset ja yökuvat. s.85 1 Ennen kameran käyttöä Tässä käyttöoppaassa tallennustiloista käytetään seuraavia nimiä. Kuvausohjelma H (Scene) -tila Valotustapa I (Auto picture-tila)/ = (Muotokuva)/ s (Maisema)/ q (Makro)/ \ (Liikkuva kohde)/. (Yömuotokuva)/ a (Salama pois) A (Yökuvaus)/ i (Surffaus & lumi)/ K (Ruoka)/ K (Auringonlasku)/ C (Lapset)/ E (Lemmikki)/ D (Kynttilänvalo)/ E (Museo) e (Ohjelma)/ K (Herkkyyspainotteinen)/ b (Suljinaikapainott.)/ c (Aukkopainotteinen)/ a (Manuaalinen)/ p (Aikavalotus)

35 e_kb445.book Page 34 Tuesday, February 26, :07 PM 34 Muistiinpanoja

36 e_kb445.book Page 35 Tuesday, February 26, :07 PM 2 Aloitus Tässä jaksossa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä, ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. Hihnan kiinnittäminen Paristojen asettaminen SD-muistikortin asettaminen/poistaminen Objektiivin kiinnittäminen Etsimen diopterin säätö Kameran kytkeminen päälle ja pois päältä Alkuasetukset... 49

37 e_kb445.book Page 36 Tuesday, February 26, :07 PM 36 Hihnan kiinnittäminen 1 Pujota hihnan pää kiinnityslenkin läpi ja lukitse hihna pujottamalla se soljen sisään. 2 Aloitus 2 Pujota hihnan toinen pää toisen kiinnityslenkin läpi ja lukitse hihna pujottamalla se soljen sisään.

38 e_kb445.book Page 37 Tuesday, February 26, :07 PM Paristojen asettaminen 37 Aseta paristot kameraan. Käytä neljää AA-litium-, AA Ni-MH- tai AA-alkaliparistoa. Tämän kameran mukaan on pakattu AA-litiumparistot, joilla voidaan tarkistaa kameran toiminta, mutta myös jotkut muutkin paristot ovat yhteensopivia. Käytä yhteensopivia paristoja niiden käyttötarkoituksen mukaisesti. AA-litiumparistot AA Ladattavat Ni-MH-paristot AA-alkaliparistot Sisältyvät toimitukseen. Suositellaan kylmillä ilmastoalueilla. Nämä paristot ovat ladattavia ja taloudellisia. Paristojen lataamiseksi tarvitset kaupasta saatavan, näille paristotyypeille tarkoitetun paristolaturin. Nämä ovat helposti saatavilla, jos käyttämäsi paristot loppuvat, mutta nämä eivät välttämättä tue kaikkia kameran toimintoja. Emme suosittele niiden käyttöä muuten kuin hätätilanteessa ja tarkistettaessa kameran toimivuutta. 2 Aloitus Ni-Mn paristojen käyttöä ei suositella, koska paristot saattavat aiheuttaa toimintahäiriöitä jänniteominaisuuksiensa takia. AA-litium- ja AA-alkaliparistoja, joita voidaan käyttää tässä kamerassa, ei voi ladata uudelleen. Älä avaa paristotilan kantta tai poista paristoja, kun kameran virta on kytkettynä. Poista paristot kamerasta, jos et aio käyttää sitä pitkään aikaan, koska paristot saattavat vuotaa. Jos päiväys ja kellonaika ovat nollautuneet vaihdettuasi uudet paristot pitkän ajan kuluttua, toimi kohdan Päivämäärän ja kellonajan asettaminen (s.52) ohjeiden mukaan. Aseta paristot oikeinpäin. Väärin asetetut paristot saattavat vioittaa kameraa. Pyyhkäise paristojen elektrodit ennen asettamista kameraan. Vaihda kaikki paristot yhtä aikaa. Älä käytä sekaisin eri paristomerkkejä tai -tyyppejä tai vanhoja ja uusia paristoja. Muussa tapauksessa saattaa ilmetä toimintahäiriöitä kuten, ettei paristojen varaustilanne näy oikein. 1 Työnnä ja pidä paristotilan kannen lukitusvipua kuvan mukaisesti (1), ja liu uta kantta objektiivia kohti (2), ja käännä se siten auki. 1 2

39 e_kb445.book Page 38 Tuesday, February 26, :07 PM 38 2 Aseta paristot sisään paristotilassa olevien plus- ja miinusmerkintöjen mukaisesti. 2 Aloitus 3 Paina paristoja alaspäin paristotilan kannella (1) ja liu uta kansi kiinni kuvan (2) mukaisesti. 1 2 Varmista, että suljet paristotilan kannen kunnolla. Kamera ei käynnisty, mikäli paristotilan kansi on auki. Käytä verkkolaitetta D-AC76 (lisävaruste), jos käytät kameraa pitkän aikaa yhtäjaksoisesti. (s.40) Tarkista paristojen napaisuus, jos kamera ei toimi oikein paristojen vaihtamisen jälkeen. Akun varaustilan ilmaisin Voit tarkistaa paristojen kunnon nestekidenäytön ilmaisimen kohdasta {. { Palaa : Akku on täynnä. } Palaa : Akun varaus on vähenemässä.? Palaa : Paristo on melkein tyhjä.? Vilkkuu : Kameran kytkeytyy pois päältä ilmoituksen jälkeen.

40 e_kb445.book Page 39 Tuesday, February 26, :07 PM 39 } saattaa ilmestyä näyttöön, vaikka akussa on riittävästi virtaa mikäli kameraa käytetään alhaisissa lämpötiloissa tai jos otetaan useita sarjakuvia peräkkäin. Sammuta kamerasta virta ja kytke virta uudelleen. Mikäli { ilmestyy näyttöön, voit jatkaa kameran käyttöä. { ei ilmesty nestekidenäyttöön, mikäli käytät D-AC76-verkkolaitetta (lisävaruste). Keskimääräinen kuvantallennuskapasiteetti ja toistoaika (Uudet paristot) 2 Paristot AA-litiumparistot Ladattavat AA-paristot (NiMH 2500 mah) AA-alkaliparistot (lämpötila) Normaali tallennus Salamakuvaus 50 % kuvista 100 % kuvista Toistoaika (23 C) minuuttia ( 0 C) minuuttia (23 C) minuuttia ( 0 C) minuuttia (23 C) minuuttia ( 0 C) Ei käytettävissä Ei käytettävissä Ei käytettävissä 200 minuuttia Aloitus Stillkuvien tallennuskapasiteetti (normaalitallennus ja salamaa käytetty 50%:ssa kuvista) perustuu CIPA-standardien mukaisiin mittausolosuhteisiin ja muut perustuvat PENTAXin mittausolosuhteisiin. Kameraa käytettäessä luvut saattavat erota yllä esitetyistä luvuista kuvaustilasta ja -olosuhteista riippuen. Pariston suorituskyky heikkenee väliaikaisesti alhaisessa lämpötilassa. Kun käytät kameraa kylmässä, varaa mukaan ylimääräisiä paristoja ja pidä ne lämpimänä taskussasi. Pariston suorituskyky palautuu ennalleen, kun se viedään takaisin huoneenlämpöön. Kun matkustat ulkomailla, otat kuvia kylmässä tai aiot ottaa paljon kuvia, pidä mukana varaparistoja.

41 e_kb445.book Page 40 Tuesday, February 26, :07 PM 40 Verkkolaitteen käyttäminen (Lisävaruste) Aloitus 3 Suosittelemme, että käytät D-AC76-verkkolaitetta (lisävaruste), jos käytät nestekidenäyttöä pitkän aikaa yhtäjaksoisesti tai kun kytket kameran tietokoneeseen. 1 Varmista, että kameran virta on katkaistu, ennen kuin avaat liitinten suojuksen. 2 Liitä verkkolaitteen liitin kameran verkkovirtaliitäntään. 3 Liitä virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että kameran, verkkolaitteen, verkkolaitteen pistokkeen ja pistorasian väliset liitännät ovat kunnolla kiinni. Jos virta katkeaa kameran tallentaessa tai lukiessa tietoa, SD-muistikortti ja tiedot vioittuvat. Kun käytät verkkolaitetta, muista lukea D-AC76-verkkolaitteen käyttöohje. Kameraan asetetut ladattavat paristot eivät lataudu silloin, kun kamera on kytketty verkkolaitteeseen.

42 e_kb445.book Page 41 Tuesday, February 26, :07 PM SD-muistikortin asettaminen/ poistaminen 41 Tässä kamerassa käytetään joko SD- tai SDHC-muistikorttia. (Molempia muistikortteja kutsutaan tästä eteenpäin SD-muistikortiksi.) Varmista, että kameran virta on sammutettu, ennen kuin asetat tai poistat SD-muistikortin (myyntituote). Älä poista SD-muistikorttia silloin, kun muistikortin valo palaa. Alusta (formatoi) käyttämätön tai muussa kamerassa tai digitaalilaitteessa alustettu SD-muistikortti tällä kameralla. Katso lisätietoja alustamisesta kohdasta SD-muistikortin alustaminen (s.203). 1 Liu uta korttitilan kantta nuolen suuntaan (1) ja nosta ylös (2). 1 2 Aloitus 2 2 Asenna kortti kokonaan sisään SD-muistikortin etikettipuoli näyttöön päin. Kun haluat poistaa SD-muistikortin, paina sitä kerran. 3 Sulje korttitilan kansi (1) ja liu uta sen jälkeen nuolen (2) suuntaan. Varmista, että suljet korttitilan kannen kunnolla. Kamera ei käynnisty, mikäli korttitilan kansi on auki. 2 1

43 e_kb445.book Page 42 Tuesday, February 26, :07 PM 42 2 Aloitus Varotoimet käytettäessä SD-muistikorttia SD-muistikortissa on kirjoitussuojauskytkin. Kun kytkin on LOCK-asennossa, kortissa olevat tiedot on suojattu estämällä korttiin tallentaminen, tallennettujen tietojen poistaminen tai kortin alustaminen. Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Kirjoitussuojauskytkin Älä poista SD-muistikorttia tai katkaise kamerasta virtaa, kun kortille tallennetaan tietoja, kuvia toistetaan tai kamera on liitetty USB-kaapelilla tietokoneeseen, koska tiedot saattavat kadota tai kortti vaurioitua. Älä taivuta SD-muistikorttia tai kohdista siihen voimakkaita iskuja. Pidä se poissa vedestä ja korkeista lämpötiloista. Älä poista SD-muistikorttia alustamisen aikana. Kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. PENTAX ei vastaa kadonneista tiedoista, jos (1) käyttäjä käsittelee SD-muistikorttia väärin. (2) SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) korttia ei ole käytetty pitkään aikaan. (4) kortti poistetaan, verkkolaitteesta katkaistaan virta tai akku irrotetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos SD-muistikorttia ei käytetä pitkään aikaan, kortilla olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Vältä kortin käyttöä tai säilytystä paikoissa, joissa se joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kortin käyttöä tai säilytystä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilavaihteluille tai tiivistyvälle kosteudelle. Tietoa yhteensopivista SD-muistikorteista saat PENTAXin Internet-sivuilta. Alusta uudet SD-muistikortit. Alusta myös muissa kameroissa käytetyt SD-muistikortit. 1 SD-muistikortin alustaminen (s.203) Ota huomioon, että SD-muistikortin alustaminen ei välttämättä hävitä tietoja niin, ettei niitä voida palauttaa jollakin yleisellä kaupallisella ohjelmalla. Jos aiot hävittää SD-korttisi, antaa tai myydä sen, varmista, että kaikki kortilla olevat tiedot ovat hävitetty täydellisesti tai, että tuhoat itse kortin, mikäli sillä on henkilökohtaisia tai arkaluontoisia tietoja. Yleisesti myynnissä on ohjelmia, joilla voidaan tuhota tiedostot täydellisesti. Joka tapauksessa olet itse vastuussa SD-kortilla olevista tiedoista.
