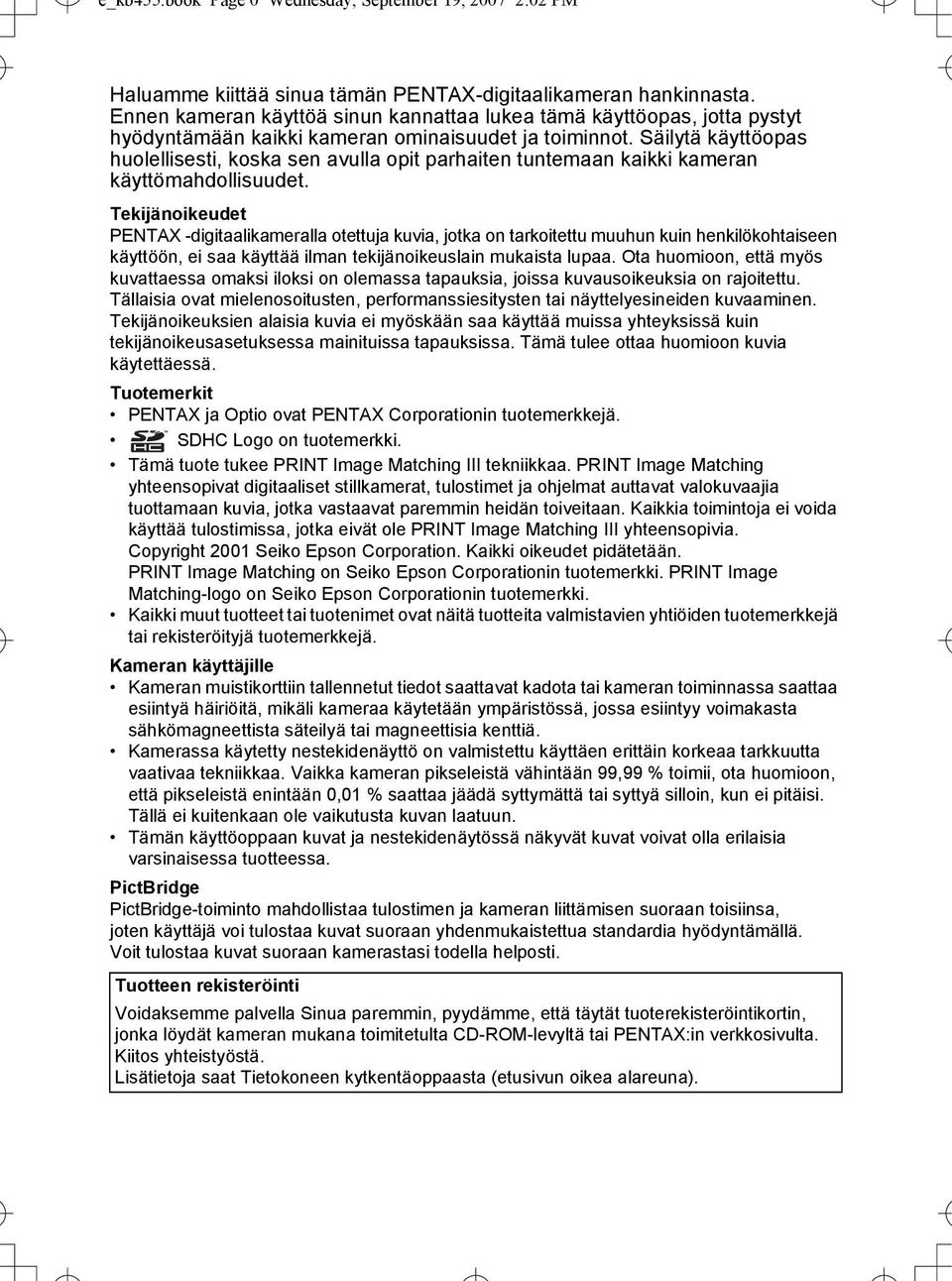

1 e_kb455.book Page 0 Wednesday, September 19, :02 PM Haluamme kiittää sinua tämän PENTAX-digitaalikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Tekijänoikeudet PENTAX -digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tuotemerkit PENTAX ja Optio ovat PENTAX Corporationin tuotemerkkejä. SDHC Logo on tuotemerkki. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching-logo on Seiko Epson Corporationin tuotemerkki. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tuotemerkkejä tai rekisteröityjä tuotemerkkejä. Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja nestekidenäytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. PictBridge PictBridge-toiminto mahdollistaa tulostimen ja kameran liittämisen suoraan toisiinsa, joten käyttäjä voi tulostaa kuvat suoraan yhdenmukaistettua standardia hyödyntämällä. Voit tulostaa kuvat suoraan kamerastasi todella helposti. Tuotteen rekisteröinti Voidaksemme palvella Sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. Lisätietoja saat Tietokoneen kytkentäoppaasta (etusivun oikea alareuna).

2 e_kb455.book Page 1 Wednesday, September 19, :02 PM Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilökohtaisia vammoja. Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilökohtaisia vammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä yritä avata kameraa tai muuttaa sen rakennetta. Kamerassa on korkea jännite, minkä vuoksi sähköiskun vaara on olemassa, jos kamera avataan. Jos kameran sisäosa esimerkiksi kameran maahan putoamisen vuoksi tulee näkyviin, älä missään tapauksessa koske kameran sisäosiin, koska tällöin on olemassa sähköiskun vaara. Säilytä SD-muistikortti poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan sitä suuhunsa. Jos joku nielee muistikortin vahingossa, on hakeuduttava heti lääkäriin. Myös kameran hihnan kiertäminen kaulaan on vaarallista, ja on huolehdittava siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tähän kameraan tarkoitettua muuntajaa. Muun laitteen muuntajan käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Jos kamerasta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta kameran käyttö välittömästi, poista akku tai kytke verkkolaite irti ja ota yhteyttä lähimpään PENTAX-huoltoon. Kameran käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Varoitus Älä koskaan pura tai oikosulje paristoa. Älä myöskään hävitä paristoa polttamalla, sillä se saattaa räjähtää. Älä pidä sormeasi kiinni salamassa sen välähtäessä, koska se aiheuttaa palovamman vaaran. Älä laukaise salamaa, kun se koskettaa vaatteitasi, koska se saattaa haalistaa vaatteita. Jotkut kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, jos näistä osista pidetään kiinni pitkän aikaa. Jos nestekidenäyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. 1

3 e_kb455.book Page 2 Wednesday, September 19, :02 PM Varo-ohjeet akkujen käytöstä Käytä ainoastaan tälle kameralle soveltuva akkua. Muiden akkujen käyttö voi aiheuttaa ylikuumenemisen tai räjähdyksen. Pidä rautalangat, hiuspinnit ja muut metalliesineet erillään akun + ja navoista. Älä pura akkua. Akun purkaminen saattaa aiheuttaa räjähdyksen tai akun vuotamisen. Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, pese nämä alueet huolellisesti vedellä. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi akkua poistaessasi. Varo-ohjeet D-LI63-akkujen käytöstä - KÄYTÄ VAIN TÄLLE AKULLE MÄÄRÄTTYÄ LATURIA. - ÄLÄ SYTYTÄ PALAMAAN. - ÄLÄ PURA. - ÄLÄ OIKOSULJE. - ÄLÄ ALTISTA KORKEILLE LÄMPÖTILOILLE (140 F / 60 C). Varo-ohjeet akkulaturin käytöstä Käytä vain tämän kameran mukana toimitettua D-BC63-akkulaturia. Älä käytä laitetta muulla kuin suositellulla jännitteellä. Laitteen käyttäminen muulla kuin sille tarkoitetulla virtalähteellä tai jännitteellä saattaa aiheuttaa tulipalon tai sähköiskun. Suositeltu jännite on V AC. Älä lataa akkulaturilla muita kuin ladattavia D-LI63-litium-ioniakkuja. Muussa tapauksessa akkulaturi voi räjähtää, syttyä tuleen tai rikkoutua. Älä pura laitetta äläkä tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttö välittömästi ja ota yhteyttä lähimpään PENTAX-palvelukeskukseen. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. 2

4 e_kb455.book Page 3 Wednesday, September 19, :02 PM Tietoa verkkolaitteesta Varoitus Älä aseta tai pudota painavia esineitä virtajohdon päälle äläkä vahingoita virtajohtoa taivuttamalla sitä liikaa. Jos virtajohto vahingoittuu, ota yhteyttä PENTAXpalvelukeskukseen. Älä oikosulje äläkä kosketa laitteen lähtöliittimiä, kun virtajohto on kytketty pistorasiaan. Älä kytke virtajohtoa märin käsin. Se saattaa aiheuttaa sähköiskun. Älä kohdista laitteeseen voimakkaita iskuja äläkä anna sen pudota kovalle pinnalle. Iskut ja putoaminen saattavat aiheuttaa toimintahäiriön. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. Varotoimenpiteet käytön aikana Ota myös paketissa oleva luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleenkin kunnolla, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennuksen sisällön säilymistä ei voi taata, jos tietojen tallennus, toisto tai siirto tietokoneellesi jne. ei onnistu kamerassa, tallennusvälineessä (SD-muistikortti) jne. olevan vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa eikä irrottaa. Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä tai alkoholibentseenillä. Kameraa ei pitäisi viedä kuumiin ja hyvin kosteisiin tiloihin. Erityistä huomiota tulisi kiinnittää kulkuneuvoihin, joiden sisälämpötila saattaa kohota hyvin korkeaksi. Kameraa ei pidä säilyttää paikoissa, joissa käsitellään torjunta-aineita tai kemikaaleja. Kamera on syytä poistaa kotelostaan ja sitä tulee säilyttää hyvin tuuletetussa paikassa, jottei se homehdu säilytyksen aikana. Koska kamera ei ole vedenpitävä, älä käytä kameraa paikassa, jossa se voi altistua sateelle, vedelle tai muulle nesteelle. Varmista, ettei kameraan kohdistu suuria tärähdyksiä, iskuja tai painetta. Kuljetettaessa kameraa moottoripyörällä, autossa, laivassa jne. se on suojattava tärähdyksiltä asettamalla se tyynyn päälle. Kameran käyttölämpötila on 0 40 C ( F). Kameran nestekidenäyttö muuttuu mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Nestekidenäytön vastenopeus hidastuu alhaisissa lämpötiloissa. Tämä johtuu nestekiteen ominaisuuksista eikä viasta kamerassa. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toiminta säilyy ennallaan. 3

5 e_kb455.book Page 4 Wednesday, September 19, :02 PM Jos kamera joutuu olosuhteisiin, joissa lämpötila muuttuu nopeasti, kameran sisä- ja ulkopinnalle voi tiivistyä kosteutta. Sen vuoksi pidä kameraa kameralaukussa tai muovipussissa ja ota se ulos sieltä, kun lämpötilaero on hävinnyt. Huolehdi ettei kameraan pääse likaa, kuraa, hiekkaa, pölyä, vettä, myrkyllisiä kaasuja tai suolaa, koska ne voivat vaurioittaa kameraa. Pyyhi sade- tai vesipisarat pois ja anna kameran kuivua. Katso ohjeita SD-muistikortin käytöstä osiosta Varotoimet käytettäessä SD-muistikorttia (s.28). Ota huomioon, että SD-muistikortin tai sisäänrakennetun muistin alustaminen hävittää kaikki tiedot; tiedot voidaan ehkä pelastaa jollakin kaupallisilla ohjelmistoilla. Olet itse vastuussa kamerasi muistivälineiden käytöstä. Älä paina nestekidenäyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai nestekidenäyttö vahingoitu. Kun käytät kameran kanssa jalustaa, varo kiristämästä jalustan kiinnitysruuvia liikaa. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC63-akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. 4

6 e_kb455.book Page 5 Wednesday, September 19, :02 PM Sisällysluettelo Kameran turvallinen käyttö... 1 Varotoimenpiteet käytön aikana... 3 Sisällysluettelo... 5 Käyttöoppaan rakenne Kameran ominaisuudet Pakkauksen sisällön tarkastaminen Osien nimet Käytössä tarvittavien osien nimet Näytön merkinnät Aloitus 19 Hihnan kiinnittäminen Virran kytkeminen kameraan Akun lataaminen Akun Asentaminen Akun lataus matkoilla Verkkolaitteen käyttö kotona SD-muistikortin asentaminen Stillkuvien tallennetut pikselit ja laatutaso Tallennetut kuvat, laatutaso ja liikkuvien kuvien kuvataajuus Kameran kytkeminen päälle ja pois päältä Kameran virran kytkeminen vain katselu -tilassa Alkuasetukset Näyttökielen asettaminen Päiväyksen ja kellonajan asettaminen Pikaopas 39 Stillkuvien ottaminen Stillkuvien katseleminen Kuvien katseleminen Edellisen tai seuraavan kuvan katseleminen Katseltavan kuvan kääntäminen Yleiset toiminnot 43 Painiketoimintojen käyttäminen A -tila Q-tila Kameratoimintojen asetukset Valikoilla määrittäminen Valikkoluettelo Kuvaustilanasettaminen Tietyn valikon avaaminen Katselutilan asettaminen

7 e_kb455.book Page 6 Wednesday, September 19, :02 PM Kuvaaminen 60 Kuvaaminen Kamera valitsee parhaan kuvausohjelman (Auto Picture-tila) Kuvaaminen kameran valitsemilla asetuksilla (Program) Kameran tärähdyksen esto ja epäterävyyden vähentäminen kuvattaessa (Digital SR -tila) Ihmisten kuvaaminen (Luonnollinen ihonväri-tila/muotokuva-tila) Kuvaaminen perustilassa (Vihreä-tila) Kuvaaminen hämärässä (Yökuvaus-tila) Kuvien kehystäminen (Kehyssommittelutila) Lemminkin kuvaaminen (lemmikkikuvausohjelma) Vitkalaukaisimen käyttö Jatkuva kuvaus Zoomin käyttö Valotuksen asettaminen (Valotuksen korjaus) Kuvaustietojen näyttäminen Kuvaustoimintojen asettaminen Tarkennustilan valinta Salamatilan valitseminen Tallennettavien pikseleiden valitseminen Laatutason valitseminen Valkotasapainon säätäminen Tarkennusalueen muuttaminen Herkkyyden asettaminen Pikakatseluajan asettaminen (Pikakatselu) Kuvan terävyyden asettaminen (Terävyys) Värikylläisyyden asettaminen (Värikylläisyys) Kuvan kontrastin asettaminen (Kontrasti) Päiväyksen asettaminen Asetusten tallentaminen (muisti) Liikkuvan kuvan tallennus Liikkuvan kuvan tallennus Tallennettujen pikseleiden valitseminen liikkuviin kuviin Liikkuvan kuvan laatutason valitseminen Kuvataajuuden valitseminen Liikkuvien kuvien tallennus mustavalkoisina tai seepiasävyisinä (väritila) Movie SR (liikkuvan kuvan kuvanvakaaja) -toiminnon asettaminen

8 e_kb455.book Page 7 Wednesday, September 19, :02 PM Kuvien katselu ja poisto 107 Kuvien katselu Siirtyminen A -tilasta Q -tilaan Stillkuvien katseleminen Yhdeksän kuvan näyttö, kansionäyttö ja kalenterinäyttö Zoomtoisto Kuvaustietojen näyttäminen katselutilassa Diaesitys Liikkuvien kuvien toistaminen Liikkuvan kuvan toisto Kameran liittäminen AV-laitteisiin Kuvien poistaminen Yhden kuvan/ äänitiedoston poistaminen Valittujen kuvien ja äänitiedostojen poistaminen (yhdeksän kuvan hakemistonäytöstä) Kaikkien kuvien ja äänitiedostojen poistaminen Kuvien ja äänitiedostojen suojaaminen poistolta (Suojaa) Kuvien muokkaaminen ja tulostaminen 125 Kuvien muokkaaminen Kuvan koon ja laadun muuttaminen (Koon muuttaminen) Kuvien rajaaminen Kuva- ja äänitiedostojen kopiointi Digitaalisuotimien käyttö Kirkkaussuotimen käyttö Kehyksen lisääminen (Kehyssommittelu) Punasilmäisyyden vähennys Tulostuspalveluasetusten teko (DPOF) Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostus käyttäen PictBridgeä Kameran liittäminen tulostimeen Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostaminen DPOF-asetuksia käyttämällä Kaapelin irrottaminen tulostimesta Äänen tallentaminen ja toistaminen 143 Äänen tallentaminen (Äänen tallentaminen) Äänen toistaminen Äänen (ääniviestin) lisääminen kuviin Ääniviestin tallentaminen Ääniviestin toisto

9 e_kb455.book Page 8 Wednesday, September 19, :02 PM Asetukset 148 Kameran asetukset SD-muistikortin tai sisäisen muistin alustaminen Ääniasetusten muuttaminen Päiväyksen ja kellonajan muuttaminen Maailmanajan asettaminen Näyttökielen muuttaminen Kuvakansion nimen muuttaminen USB-yhteystilan muuttaminen Videon lähtösignaalin esitysmuodon muuttaminen Nestekidenäytön kirkkauden säätäminen Virransäästötoiminnon käyttäminen Automaattisen virrankatkaisun asettaminen Opastusnäytön asetukset Oletusasetusten palauttaminen (Palauta) Käynnistysnäytön muuttaminen Liite 165 Maailmanajan kaupunkien luettelo Oletusasetukset Kussakin kuvaustilassa käytettävissä olevat toiminnot Lisävarusteet Ilmoitukset Vianetsintä Tekniset tiedot TAKUUEHDOT Hakemisto

10 e_kb455.book Page 9 Wednesday, September 19, :02 PM Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 A-tila Q-tila s, b, R, A, d, O, q, <, z, e, i, \, c, Q, E, D, Y Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Viittaa hyödyllisiin tietoihin. Viittaa varotoimiin, joihin on syytä ryhtyä kameraa käytettäessä. Tässä tilassa voit tallentaa stillkuvia, liikkuvaa kuvaa ja äänitiedostoja. Tässä käyttöoppaassa stillkuvien tallennustilaa kutsutaan nimellä Stillkuvien tallennustila, liikkuvan kuvan tallennustilaa kutsutaan nimellä d -tila ja äänitiedostojen tallennustilaa kutsutaan nimellä O -tila. Tässä tilassa voit katsella stillkuvia ja toistaa liikkuvaa kuvaa ja äänitiedostoja. Otsikon yllä olevat kuvakkeet osoittavat kuvaustiloja, jotka aktivoivat toiminnon. Esim. R c Y Kuvan terävyyden asettaminen (Sharpness) 9

11 e_kb455.book Page 10 Wednesday, September 19, :02 PM Muistiinpanoja 10

12 e_kb455.book Page 11 Wednesday, September 19, :02 PM Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat jaksot. 1 Aloitus Tässä jaksossa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. 2 Pikaopas Tässä jaksossa kerrotaan, miten voit yksinkertaisimmin ottaa ja katsella kuvia. Lue tämä jakso, jos haluat aloittaa kuvien ottamisen tai katselemisen saman tien. 3 Yleiset toiminnot Tässä jaksossa kerrotaan yleisistä toiminnoista, kuten painikkeiden toiminnoista ja valikoiden käytöstä. Katso lisätietoja alla olevista vastaavista jaksoista. 4 Kuvaaminen Tässä jaksossa kerrotaan eri tavoista, joilla kuvia otetaan, ja kuinka niihin liittyviä toimintoja asetetaan. 5 Kuvien katselu ja poisto Tässä jaksossa kerrotaan stillkuvien ja liikkuvien kuvien katselemisesta kameran tai television avulla ja kuvien poistamisesta kamerasta. 6 Kuvien muokkaaminen ja tulostaminen Tässä jaksossa kerrotaan stillkuvien eri tulostustavoista ja kuinka kuvia voi muokata kamerassa. Katso tietokoneen liitäntäoppaasta ohjeet kuvien tallentamisesta tietokoneelle ja ACDSee for PENTAX-ohjelman asentamisesta. Katso ACDSee for PENTAX -ohjelman opastusnäytöistä ohjeet kuvien muokkaamisesta ja tulostamisesta tietokoneen avulla. 7 Äänen tallentaminen ja toistaminen Tässä jaksossa kerrotaan pelkkien äänitiedostojen tallentamisesta, äänen (ääniviestin) lisäämisestä kuvaan ja äänitiedostojen toistamisesta. 8 Asetukset Tässä jaksossa kerrotaan kameraan liittyvien toimintojen asettamisesta. 9 Liite Tässä osassa kerrotaan vianmäärityksestä ja kameran lisävarusteista

13 e_kb455.book Page 12 Wednesday, September 19, :02 PM Kameran ominaisuudet Tavanomaisen valokuvaamisen lisäksi Optio V10-kamerassa on lukuisia eri kuvausohjelmia eri tilanteita varten. Tässä luvussa kerrotaan, kuinka kameran tärkeimmistä ominaisuuksista saa parhaan hyödyn. Tutustumalla kameran tärkeimpiin ominaisuuksiin ja toimintoihin opit hyödyntämään kameraasi parhaalla mahdollisella tavalla. Helppokäyttöiset tallennus- ja toistotoiminnot! Optio V10-kamerassa on selkeä 3.0-tuumainen nestekidenäyttö. Tämän lisäksi kuvaus-, katselu- ja muokkausasetusten tekeminen on helppoa. Voit tehdä ne vain valitsemalla jonkin nestekidenäytöllä olevista kuvakkeista. Jos et ole varma, mitä kuvausohjelmaa haluat käyttää, valitse ensin b (Auto Picture) -tila (s.60). Kamera valitsee kuvaustilanteeseen parhaiten soveltuvan kuvausohjelman *. Valittuasi kuvakkeen, ruudulle ilmestyy ohje, jonka avulla voit tarkistaa, mitä toimintoja kussakin kuvausohjelmassa on käytettävissä ja kuinka niitä käytetään. (s.59) * Jos valitset tilaksi b (Auto Picture-tila), kamera valitsee kuvausohjelmaksi jonkin seuraavista ohjelmista - (Vakio -tila), A (Yökuvaus-tila), q (Maisematila), ja e (Muotokuva -tila). Kamera valitsee parhaat asetukset. s (Vihreä-tila) -tilassa voit ottaa kuvia helposti vakioasetuksilla. (s.66) 12

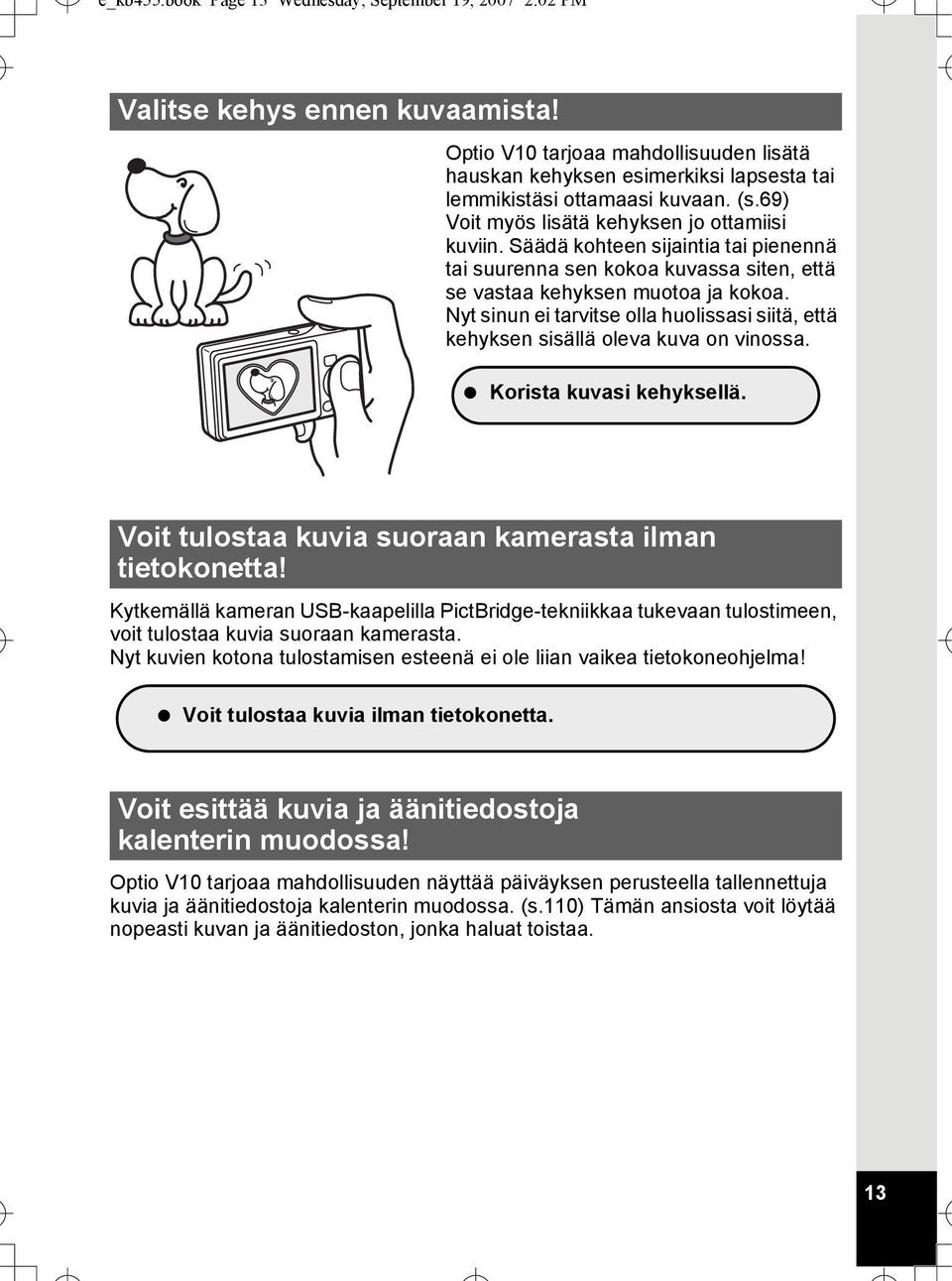

14 e_kb455.book Page 13 Wednesday, September 19, :02 PM Valitse kehys ennen kuvaamista! Optio V10 tarjoaa mahdollisuuden lisätä hauskan kehyksen esimerkiksi lapsesta tai lemmikistäsi ottamaasi kuvaan. (s.69) Voit myös lisätä kehyksen jo ottamiisi kuviin. Säädä kohteen sijaintia tai pienennä tai suurenna sen kokoa kuvassa siten, että se vastaa kehyksen muotoa ja kokoa. Nyt sinun ei tarvitse olla huolissasi siitä, että kehyksen sisällä oleva kuva on vinossa. Korista kuvasi kehyksellä. Voit tulostaa kuvia suoraan kamerasta ilman tietokonetta! Kytkemällä kameran USB-kaapelilla PictBridge-tekniikkaa tukevaan tulostimeen, voit tulostaa kuvia suoraan kamerasta. Nyt kuvien kotona tulostamisen esteenä ei ole liian vaikea tietokoneohjelma! Voit tulostaa kuvia ilman tietokonetta. Voit esittää kuvia ja äänitiedostoja kalenterin muodossa! Optio V10 tarjoaa mahdollisuuden näyttää päiväyksen perusteella tallennettuja kuvia ja äänitiedostoja kalenterin muodossa. (s.110) Tämän ansiosta voit löytää nopeasti kuvan ja äänitiedoston, jonka haluat toistaa. 13

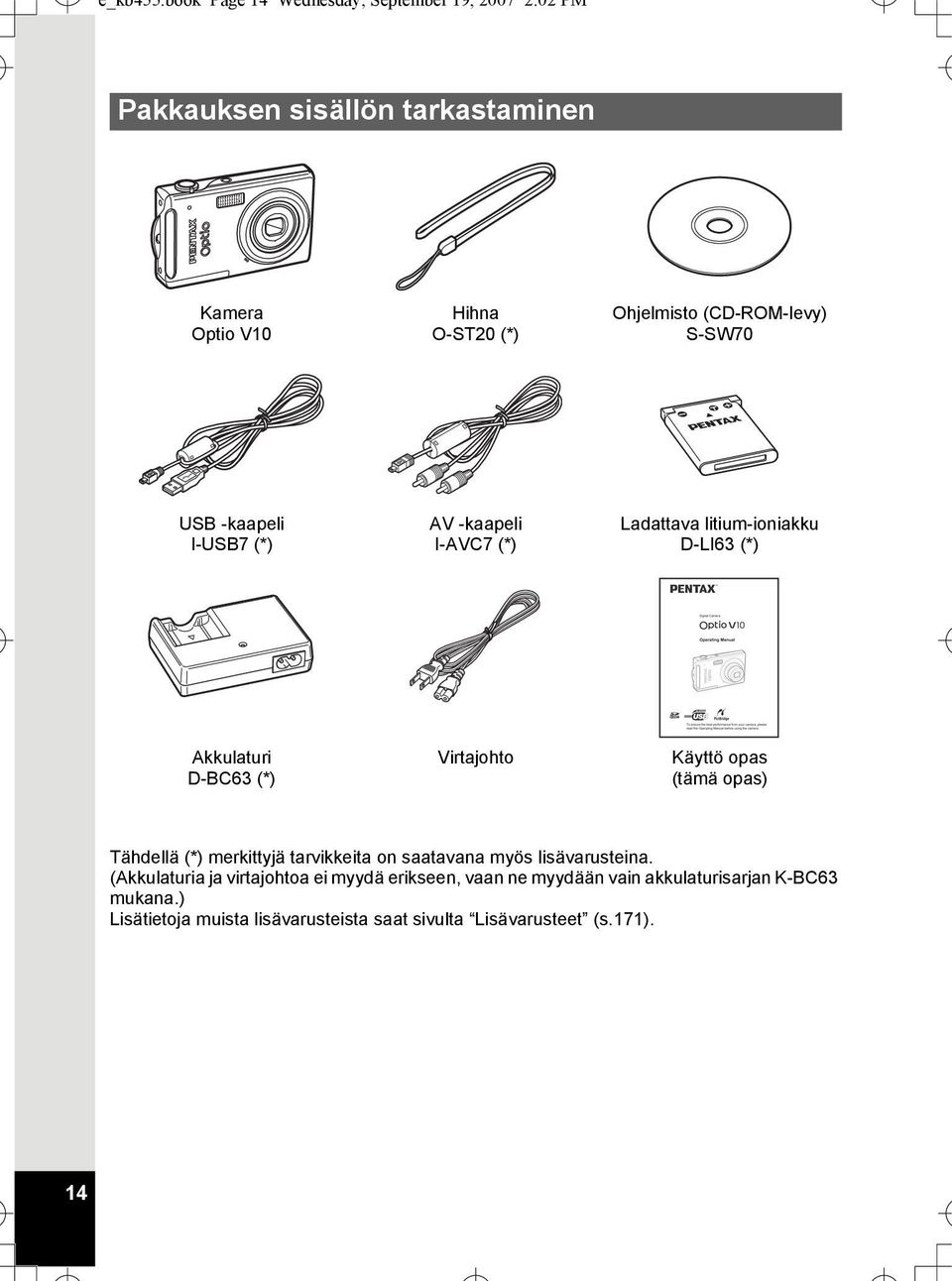

15 e_kb455.book Page 14 Wednesday, September 19, :02 PM Pakkauksen sisällön tarkastaminen Kamera Optio V10 Hihna O-ST20 (*) Ohjelmisto (CD-ROM-levy) S-SW70 USB -kaapeli I-USB7 (*) AV -kaapeli I-AVC7 (*) Ladattava litium-ioniakku D-LI63 (*) Akkulaturi D-BC63 (*) Virtajohto Käyttö opas (tämä opas) Tähdellä (*) merkittyjä tarvikkeita on saatavana myös lisävarusteina. (Akkulaturia ja virtajohtoa ei myydä erikseen, vaan ne myydään vain akkulaturisarjan K-BC63 mukana.) Lisätietoja muista lisävarusteista saat sivulta Lisävarusteet (s.171). 14

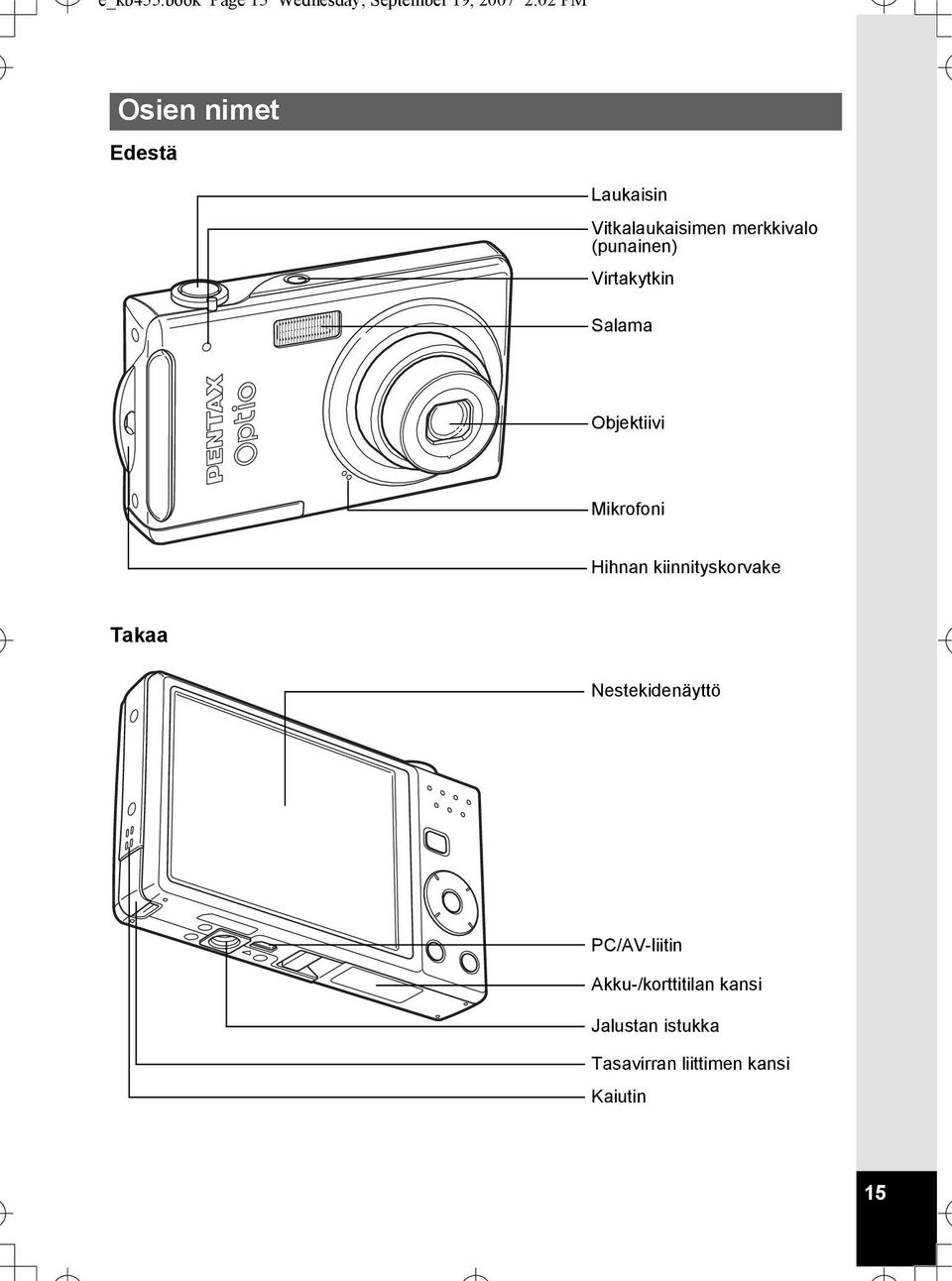

16 e_kb455.book Page 15 Wednesday, September 19, :02 PM Osien nimet Edestä Laukaisin Vitkalaukaisimen merkkivalo (punainen) Virtakytkin Salama Objektiivi Mikrofoni Hihnan kiinnityskorvake Takaa Nestekidenäyttö PC/AV-liitin Akku-/korttitilan kansi Jalustan istukka Tasavirran liittimen kansi Kaiutin 15

17 e_kb455.book Page 16 Wednesday, September 19, :02 PM Käytössä tarvittavien osien nimet Virtakytkin Zoom/w/x/f/y -vipu Laukaisin Q-painike Nelitoimisäädin 4/W-painike Vihreä/i-painike 3-painike Katso painikkeiden toimintojen selitykset kohdasta Painiketoimintojen käyttäminen (s.43 - s.46). Näytön merkinnät Normaalinäyttö stillkuvien tallennustilassa Näytössä näkyy erilaisia tietoja, kuten kuvausolosuhteet /10/ :

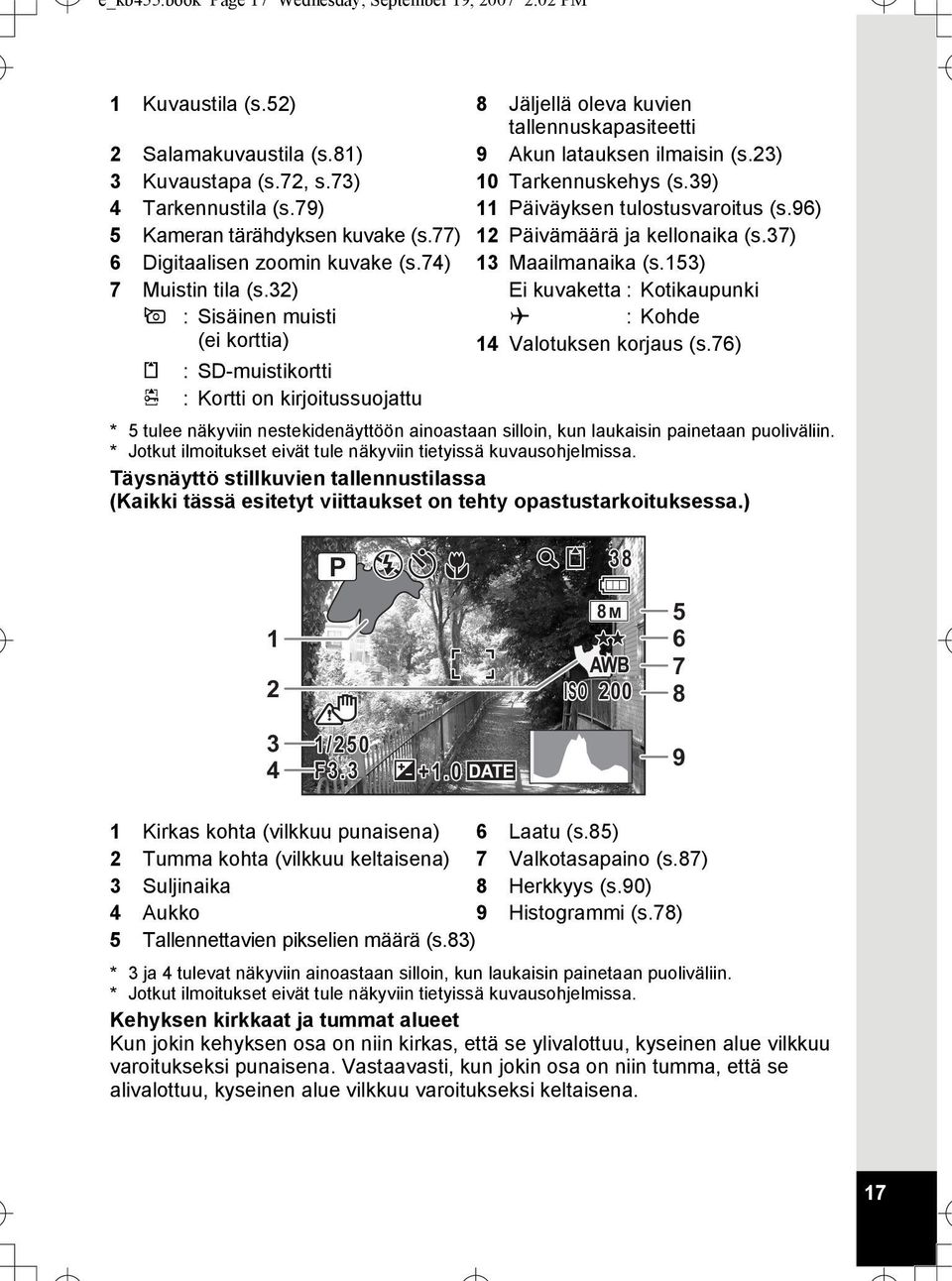

18 e_kb455.book Page 17 Wednesday, September 19, :02 PM 1 Kuvaustila (s.52) 8 Jäljellä oleva kuvien tallennuskapasiteetti 2 Salamakuvaustila (s.81) 9 Akun latauksen ilmaisin (s.23) 3 Kuvaustapa (s.72, s.73) 10 Tarkennuskehys (s.39) 4 Tarkennustila (s.79) 11 Päiväyksen tulostusvaroitus (s.96) 5 Kameran tärähdyksen kuvake (s.77) 12 Päivämäärä ja kellonaika (s.37) 6 Digitaalisen zoomin kuvake (s.74) 13 Maailmanaika (s.153) 7 Muistin tila (s.32) Ei kuvaketta : Kotikaupunki + : Sisäinen muisti X : Kohde (ei korttia) 14 Valotuksen korjaus (s.76) a : SD-muistikortti r : Kortti on kirjoitussuojattu * 5 tulee näkyviin nestekidenäyttöön ainoastaan silloin, kun laukaisin painetaan puoliväliin. * Jotkut ilmoitukset eivät tule näkyviin tietyissä kuvausohjelmissa. Täysnäyttö stillkuvien tallennustilassa (Kaikki tässä esitetyt viittaukset on tehty opastustarkoituksessa.) M ISO /250 F Kirkas kohta (vilkkuu punaisena) 6 Laatu (s.85) 2 Tumma kohta (vilkkuu keltaisena) 7 Valkotasapaino (s.87) 3 Suljinaika 8 Herkkyys (s.90) 4 Aukko 9 Histogrammi (s.78) 5 Tallennettavien pikselien määrä (s.83) * 3 ja 4 tulevat näkyviin ainoastaan silloin, kun laukaisin painetaan puoliväliin. * Jotkut ilmoitukset eivät tule näkyviin tietyissä kuvausohjelmissa. Kehyksen kirkkaat ja tummat alueet Kun jokin kehyksen osa on niin kirkas, että se ylivalottuu, kyseinen alue vilkkuu varoitukseksi punaisena. Vastaavasti, kun jokin osa on niin tumma, että se alivalottuu, kyseinen alue vilkkuu varoitukseksi keltaisena. 17

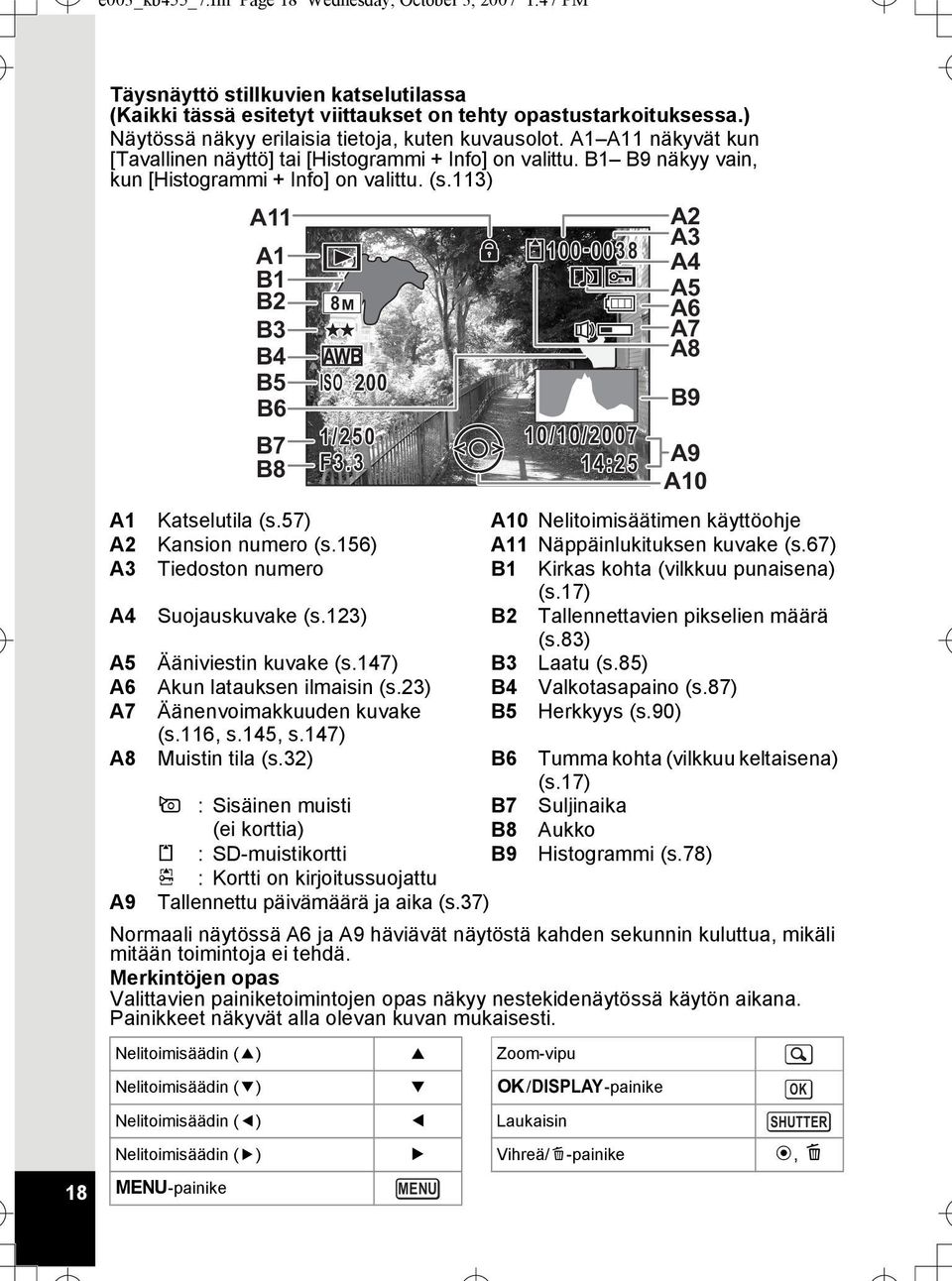

19 e003_kb455_7.fm Page 18 Wednesday, October 3, :47 PM 18 Täysnäyttö stillkuvien katselutilassa (Kaikki tässä esitetyt viittaukset on tehty opastustarkoituksessa.) Näytössä näkyy erilaisia tietoja, kuten kuvausolot. A1 A11 näkyvät kun [Tavallinen näyttö] tai [Histogrammi + Info] on valittu. B1 B9 näkyy vain, kun [Histogrammi + Info] on valittu. (s.113) A11 A2 A1 Katselutila (s.57) A10 Nelitoimisäätimen käyttöohje A2 Kansion numero (s.156) A11 Näppäinlukituksen kuvake (s.67) A3 Tiedoston numero B1 Kirkas kohta (vilkkuu punaisena) (s.17) A4 Suojauskuvake (s.123) B2 Tallennettavien pikselien määrä (s.83) A5 Ääniviestin kuvake (s.147) B3 Laatu (s.85) A6 Akun latauksen ilmaisin (s.23) B4 Valkotasapaino (s.87) A7 Äänenvoimakkuuden kuvake B5 Herkkyys (s.90) (s.116, s.145, s.147) A8 Muistin tila (s.32) B6 Tumma kohta (vilkkuu keltaisena) (s.17) + : Sisäinen muisti B7 Suljinaika (ei korttia) B8 Aukko a : SD-muistikortti B9 Histogrammi (s.78) r : Kortti on kirjoitussuojattu A9 Tallennettu päivämäärä ja aika (s.37) Normaali näytössä A6 ja A9 häviävät näytöstä kahden sekunnin kuluttua, mikäli mitään toimintoja ei tehdä. Merkintöjen opas Valittavien painiketoimintojen opas näkyy nestekidenäytössä käytön aikana. Painikkeet näkyvät alla olevan kuvan mukaisesti. Nelitoimisäädin (2) 2 Zoom-vipu Nelitoimisäädin (3) 3 4/W-painike Nelitoimisäädin (4) 4 Laukaisin SHUTTER Nelitoimisäädin (5) 5 Vihreä/i-painike, i 3-painike A1 B1 B2 B3 B4 B5 B6 B7 B8 8M ISO 200 1/250 F3.3 MENU /10/ :25 A3 A4 A5 A6 A7 A8 B9 A9 A10

20 e_kb455.book Page 19 Wednesday, September 19, :02 PM Aloitus Hihnan kiinnittäminen Kiinnitä kameran mukana tullut hihna (O-ST20) kameraan. 2 1 Aloitus 1 1 Työnnä hihnan kapea pää hihnan kiinnityssilmukan läpi. 2 Työnnä hihnan toinen pää lenkin läpi ja vedä kireäksi. 19

21 e_kb455.book Page 20 Wednesday, September 19, :02 PM Virran kytkeminen kameraan 1 Aloitus Akun lataaminen Lataa akku akkulaturilla, ennen kuin käytät sitä kamerassa ensimmäisen kerran tai sen oltua pitkän aikaa käyttämättömänä tai kun ilmoitus [Akku tyhjä] tulee näkyviin. Huomaa: AC -verkkojohto Suojattu, SPT-2 tai NISPT-2-tyyppinen, 18/2 joustava johto, nimellisjännite 125 V, 7A, vähintään 1.8m (6ft) 1 Liitä virtajohto D-BC63-akkulaturiin. 2 Liitä virtajohto pistorasiaan. 3 Aseta akku laturiin niin, että PENTAX-logo on ylöspäin. Punainen latauksen merkkivalo palaa akun latautumisen aikana ja sammuu, kun lataus on suoritettu loppuun. 4 Kun akku on latautunut, poista se laturista. Akun lataaminen täyteen kestää enintään noin 120 minuuttia. Akun lataukseen sopivan ympäristön lämpötila on 0 40 C (32 F 104 F). (Latausaika riippuu ympäristön lämpötilasta ja latausoloista.) Akun käyttöikä on lopussa, kun se alkaa tyhjentyä nopeasti lataamisen jälkeen. Vaihda tilalle uusi akku. Älä käytä akkulaturia muiden kuin ladattavien D-LI63-litium-ioniakkujen lataamiseen, koska laturi saattaa ylikuumentua tai vahingoittua. Jos akku on laitettu laturiin oikein, mutta latauksenmerkkivalo ei syty, akku saattaa olla viallinen. Vaihda tilalle uusi akku. 20

22 e_kb455.book Page 21 Wednesday, September 19, :02 PM 1 1 Aloitus 2 Akun Asentaminen Käytä kameran mukana toimitettua akkua. Lataa akku, ennen kuin käytät sitä kamerassa ensimmäisen kerran. 1 Avaa akku-/korttitilan kansi. Paina akkutilan kantta suuntaan 1. Kun irrotat otteesi, kansi avautuu automaattisesti suuntaan 2. 2 Paina akkutilan lukitusvipua akun sivureunalla suuntaan 3 ja aseta akku paikalleen niin, että PENTAX-logo osoittaa nestekidenäyttöä kohti. Työnnä akkua, kunnes se lukittuu paikalleen. 3 Sulje paristo-/korttitilan kansi ja työnnä sitä päinvastaiseen suuntaan kuin 1. Akun poistaminen 1 Avaa akku-/korttitilan kansi. 2 Voit irrottaa akun painamalla sormella akun lukitusvipua suuntaan 3. Akku vapautuu. Vedä akku pois kamerasta. 21

23 e_kb455.book Page 22 Wednesday, September 19, :02 PM 1 Aloitus Käytä verkkolaitesarjaa K-AC64 (lisälaite) jos aiot käyttää kameraa pitkän aikaa. (s.25) Tämä kamera toimii D-LI63-litium-ioniakulla. Toisen tyyppisen akun käyttö saattaa vahingoittaa kameraa ja aiheuttaa toimintahäiriöitä. Aseta akku paikalleen oikein. Väärin asennettu akku voi aiheuttaa kameran toimintahäiriöitä. Älä poista akkua silloin, kun kameraan on kytketty virta. Poista akku kamerasta, jos et käytä kameraa pitkään aikaan. Jos et ole käyttänyt akkua pitkään aikaan, saattaa kameran näyttöön ilmestyä viesti [Akku tyhjä] kun asetat akut paikalleen ja kytket kameraan virran. Tämä saattaa tapahtua myös kun käytät kameraa ensimmäisen kerran; kyseessä ei kuitenkaan ole toimintavirhe. Odota hetki ja kytke kameraan uudelleen palauttaaksesi kameran asetukset oletusarvoihin. Päiväys ja kellonaika saattavat myös nollautua. Kuvantallennustila, liikkuvan kuvan tallennusaika, äänen tallennusaika ja toistoaika (23 C:ssa, nestekidenäyttö päällä ja käytössä täyteen ladattu akku) Kuvantallennus kapasiteetti* 1 Liikkuvan kuvan tallennusaika* 2 Äänen tallennusaika* 2 Katseluaika* kuvaa 70 min. 260 min. 210 min. *1: Kuvantallennuskapasiteetti ilmaisee CIPA-standardin mukaisessa testaustilanteessa otettujen kuvien lukumäärän. (Mittausolosuhteet: nestekidenäyttö on päällä, 50%:ssa kuvista käytetään salamaa, lämpötila 23 C). Todellinen tila saattaa vaihdella kuvausolosuhteista riippuen. *2: Perustuu tehtaalla suoritettuun testiin. Akun teho heikkenee yleensä väliaikaisesti, kun lämpötila laskee. Kun käytät kameraa kylmässä, pidä akut lämpimänä laittamalla ne taskuusi tai takkisi sisään. Jos akun teho on heikentynyt kylmässä, akku palautuu ennalleen, kun se tuodaan huoneenlämpöön. Muista ottaa varaparistot mukaan, kun matkustat ulkomaille tai kylmille seuduille, tai kun aiot ottaa paljon kuvia. 22

24 e_kb455.book Page 23 Wednesday, September 19, :02 PM Pariston varaustilan ilmaisin Voit tarkistaa akun varaustilan nestekidenäytön w -merkistä. Näyttö w (vihreä) Jäljellä on riittävästi virtaa. Akun jäljellä oleva varaus x (vihreä) Akun varaus on vähenemässä. y (keltainen) Akun varaus on jo hyvin heikko. z (punainen) Akun varaus on lopussa. [Akku tyhjä] Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 1 Aloitus Akun lataus matkoilla Kameran mukana toimitettava akkulaturi on tarkoitettu kytkettäväksi käyttömaan sähköverkkoon (jännite V, taajuus 50/60 Hz). Sähköpistokkeiden muoto kuitenkin vaihtelee maasta toiseen. Ennen kuin lähdet ulkomaille, ota selville kohdemaan pistokkeiden muoto (katso Pääasialliset pistoketyypit maailman eri maissa ja alueilla (s.24)) ja ota sopivan muotoinen sovitinpistoke mukaan. Pistokkeen muoto ei vaikuta lataustapaan. Muiden kuin alkuperäislaitteiden käyttö voi aiheuttaa toimintahäiriön. Irrota pistoke pistorasiasta, kun akkulaturia ei käytetä. Tyyppi A B BF C S Muoto Sovitinpistoke 23

25 e_kb455.book Page 24 Wednesday, September 19, :02 PM Pääasialliset pistoketyypit maailman eri maissa ja alueilla 1 Aloitus Pohjois- Amerikka Eurooppa, entinen Neuvostoliitto Yhdysvallat, Kanada Islanti, Irlanti, Italia, Ukraina, Itävalta, Alankomaat, Kazakstan, Kreikka, Ruotsi, Tanska, Saksa, Norja, Unkari, Suomi, Ranska, Valko-Venäjä, Belgia, Romania, Venäjä A B BF C S Iso-Britannia Espanja Sveitsi, Puola, Portugali Aasia Taiwan, Japani Sri Lanka, Malediivit Nepal, Bangladesh, Mongolia Vietnam Intia, Indonesia, Pakistan, Macao Thaimaa Korea Filippiinit Singapore, Hongkong Kiina Malesia Oseania Australia, Tonga, Uusi-Seelanti, Fidži Guam Tahiti Keski- ja Kolumbia, Jamaika, Haiti, Panama, Bahama, Etelä-Amerikka Puerto Rico, Venezuela, Meksiko Brasilia, Peru Chile Argentiina Lähi-itä Israel, Iran Kuwait Jordania Afrikka Kanariansaaret, Guinea, Mosambik, Marokko Kenia, Etelä-Afrikka Algeria Egypti Sambia, Tansania 24

26 e_kb455.book Page 25 Wednesday, September 19, :02 PM Virtajohto 4 1 Verkkolaite 3 liitinjohto Verkkolaitteen liitin 1 2 Aloitus Verkkolaitteen käyttö kotona Käytä K-AC64-verkkolaitesarjaa (lisävaruste), jos aiot käyttää kameraa pitkän aikaa tai liittää kameran tietokoneeseen. 1 Varmista, että kamera on suljettu, ja avaa DC-tuloliittimen kansi (DC IN). 2 Liitä verkkolaitteen liitin kameran verkkovirtaliitäntään. 3 Liitä virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että virtajohto ja sähköjohto, jolla verkkolaite kytketään kameraan, ovat kunnolla kiinni.. Tietoja saattaa hävitä, jos jompikumpi johto irtoaa, kun tietoja tallennetaan SD-muistikorttiin tai sisäiseen muistiin. Käytä verkkolaitetta varoen välttääksesi tulipalon tai sähköiskun. Lue Kameran turvallinen käyttö (s.1), ennen kuin käytät verkkolaitetta. Lue K-AC64-verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. 25

27 e_kb455.book Page 26 Wednesday, September 19, :02 PM SD-muistikortin asentaminen 1 Aloitus 1 2 SD-muistikortin tila SD-muistikortti Tässä kamerassa käytetään joko SD- tai SDHC -muistikorttia. (Jatkossa molemmista korteista käytetään nimitystä SD-muistikortti.) Kuva- ja äänitiedostot tallennetaan SD-muistikortille, mikäli kortti on asetettu paikalleen. Mikäli kortti ei ole paikallaan, ne tallennetaan kameran sisäiseen muistiin. (s.32) Alusta tässä kamerassa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa. Katso alustusohjeet kohdasta SD-muistikortin tai sisäisen muistin alustaminen. (s.148) Varmista, että kameran virta on sammutettu, ennen kuin asetat tai irrotat SD-muistikortin. Stillkuvien tallennuskapasiteetti vaihtelee SD-muistikortin kapasiteetin ja valitun pikselimäärän ja laatutason mukaan. (s.29) Tietojen varmuustallennus Kamera ei ehkä kykene käyttämään sisäisessä muistissa olevia tietoja mikäli kameraan tulee toimintahäiriö. Tallenna tärkeät tiedot säännöllisin välein tietokoneelle tai muuhun muistivälineeseen jotta tietoja ei pääse katoamaan. 26

28 e_kb455.book Page 27 Wednesday, September 19, :02 PM 1 Avaa akku-/korttitilan kansi. Paina akkutilan kantta suuntaan 1. Kun irrotat otteesi, kansi avautuu automaattisesti suuntaan 2. 2 Työnnä SD-muistikortti korttitilaan siten, että tarra on objektiivia kohti. Työnnä korttia, kunnes se napsahtaa. Jos kortti ei ole täysin paikallaan, kuvat ja ääni eivät ehkä tallennu oikein. 3 Sulje paristo-/korttitilan kansi ja työnnä sitä päinvastaiseen suuntaan kuin 1. 1 Aloitus SD-muistikortin poistaminen 1 Avaa akku-/korttitilan kansi. 2 Irrota SD-muistikortti painamalla sitä korttitilaan. Vedä kortti ulos. 27

29 e_kb455.book Page 28 Wednesday, September 19, :02 PM 1 Aloitus Varotoimet käytettäessä SD-muistikorttia SD-muistikortissa on kirjoitussuojauskytkin. Kytkimen asettaminen asetukseen LOCK suojaa olemassa olevia tietoja estämällä uusien tietojen tallentamisen, olemassa olevien tietojen poistamisen tai kortin alustamisen. r näkyy nestekidenäytössä, kun kortti on Kirjoitussuojauskytkin kirjoitussuojattu. Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä poista SD-muistikorttia tai katkaise kamerasta virtaa, kun korttiin tallennetaan tietoja, kuvia tai äänitiedostoja toistetaan tai kamera on liitetty USB-kaapelilla tietokoneeseen, koska tiedot saattavat kadota tai kortti vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Pidä se poissa vedestä ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. PENTAX ei vastaa kadonneista tiedoista, (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun korttia ei ole käytetty pitkään aikaan. (4) kun kortti poistetaan, verkkolaitteesta katkaistaan virta tai akku irrotetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos SD-muistikorttia ei käytetä pitkään aikaan, kortilla olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Vältä kortin käyttöä tai säilytystä paikoissa, joissa se joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kortin käyttöä tai säilytystä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilavaihteluille tai tiivistyvälle kosteudelle. Kun käytetään SD-muistikorttia, jonka tallennusnopeus on hidas, tallennus saattaa keskeytyä liikkuvia kuvia tallennettaessa, vaikka muistitilaa on riittävästi, tai tallennuksen ja toiston toimiminen saattaa kestää kauan. Tietoa yhteensopivista SD-muistikorteista saat PENTAXin Internet-sivuilta. 28

30 e_kb455.book Page 29 Wednesday, September 19, :02 PM Stillkuvien tallennetut pikselit ja laatutaso Valitse stillkuvien pikselien määrä (koko) ja laatutaso (tiedon pakkaussuhde) sen mukaan, miten aiot käyttää ottamiasi kuvia. Parempi laatutaso ja suurempi tallennettavien pikselimäärä tuottavat tulostettaessa terävämmät kuvat, mutta samalla tiedostokoko kasvaa ja otettavien kuvien enimmäismäärä vähenee (SD-muistikorttiin tai sisäiseen muistiin tallennettavat kuvat). Tallennetun tai tulostetun kuvan laatu riippuu myös laatutasosta, valotuksen korjauksesta, tulostimen tarkkuudesta ja monista muista tekijöistä, joten sinun ei tarvitse valita kuin tarvittava määrä pikseleitä. Suuntaa-antavana ohjeena i ( ) riittää postikorttikokoisille tulosteille. Katso alla olevasta taulukosta sopivat asetukset käyttötarkoituksen mukaan. Sopiva tallennettujen pikseleiden määrä käyttötarkoituksen mukaan Tallenn. piks. Käyttö a Laadukkaiden tai A4-kokoisten kuvien tulostus tai kuvien muokkaus f tietokoneella. g h i Postikorttikokoisten kuvien tulostus. l m Kuvien käyttö Internet-sivuilla tai sähköpostin liitetiedostoina. Terävämpi Oletusasetus on a ( ). Sopiva laatutaso käyttötarkoituksen mukaan C Paras Pienin pakkaussuhde. Sopii tulostettaviin kuviin. D Parempi Normaali pakkaussuhde. Sopii tietokoneen näytöstä katseltaviin kuviin. E Hyvä Suurin pakkaussuhde. Sopii sähköpostin liitetiedostoina tai Internetsivuilla käytettäviin kuviin. Oletusasetus on D (Parempi). Valitse stillkuville sopiva tallennettavien pikselien määrä ja laatutaso valikosta [A Tallennustila]. 1 Aloitus Tallennettavien pikseleiden valitseminen 1s.83 Laatutason valitseminen 1s.85 29

31 e_kb455.book Page 30 Wednesday, September 19, :02 PM 1 Aloitus Tallennetut pikselit, laatutaso ja tallennuskapasiteetti (Kuvien keskimääräinen määrä) C (Paras) D (Parempi) E (Hyvä) Sisäinen muisti 256 Mt Sisäinen muisti 256 Mt Sisäinen muisti 256 Mt a kuvaa 62 kuvaa 26 kuvaa 121 kuvaa 40 kuvaa 186 kuvaa f kuvaa 97 kuvaa 40 kuvaa 186 kuvaa 58 kuvaa 267 kuvaa g kuvaa 121 kuvaa 52 kuvaa 242 kuvaa 75 kuvaa 346 kuvaa h kuvaa 151 kuvaa 65 kuvaa 299 kuvaa 95 kuvaa 435 kuvaa i kuvaa 242 kuvaa 87 kuvaa 401 kuvaa 128 kuvaa 586 kuvaa l kuvaa 476 kuvaa 175 kuvaa 802 kuvaa 222 kuvaa 1016 kuvaa m kuvaa 953 kuvaa 303 kuvaa 1386 kuvaa 416 kuvaa 1906 kuvaa Edellä mainitut luvut voivat vaihdella aiheen, kuvausolosuhteiden, kuvaustilan, SD-muistikortin jne. mukaan. Tallennetut kuvat, laatutaso ja liikkuvien kuvien kuvataajuus Valitse tallennettavat pikselit, laatutaso ja kuvataajuus (ruutujen määrä sekunnissa) sen mukaan, miten aiot ottamiasi liikkuvia kuvia käyttää. Mitä suurempi tallennettujen pikseleiden määrä ja laatutaso on, sitä kirkkaammat yksityiskohdat ovat, mutta myös tiedostokoko on suurempi. Mitä enemmän ruutuja sekuntia kohden, sitä parempi liikkuvan kuvan laatu on, mutta myös tiedostokoko on suurempi. Valitse sopiva tallennettavien pikselien määrä, laatutaso ja kuvataajuus [A Tallennustila] valikon kohdasta [Liikkuva kuva]. Tallennettujen pikseleiden valitseminen liikkuviin kuviin 1s.101 Liikkuvan kuvan laatutason valitseminen 1s.103 Kuvataajuuden valitseminen 1s

32 e_kb455.book Page 31 Wednesday, September 19, :02 PM Sopiva tallennettujen pikseleiden määrä käyttötarkoituksen mukaan m ( ) D ( ) Sopii TV:ssä tai tietokoneen näytöstä katseltaviin kuviin. Sopii Internet-sivuilla tai sähköpostin liitetiedostoina käytettäviin kuviin. Oletusasetus on m ( ). 1 Sopiva laatutaso käyttötarkoituksen mukaan C Paras Kuvista tulee tarkempia, mutta tiedostokoosta tulee suurempi. D Parempi E Hyvä Kuvista tulee rakeisempia, mutta tiedostokoosta tulee pienempi. Oletusasetus on C (Paras). Aloitus Sopiva kuvataajuus käyttötarkoituksen mukaan 30fps 15fps Tuottaa laadukkaita liikkuvia kuvia, mutta lyhentää kokonaistallennusaikaa. Pidentää kokonaistallennusaikaa, koska tiedostokoko on pienempi. Oletusasetus on 30fps (kuvaa sekuntia kohden). Tallennetut pikselit, laatutaso, kuvataajuus ja tallennusaika (Keskimääräinen tallennusaika) m ( ) D ( ) C D E C D E Sisäinen muisti 49 s 1 min. 6 s 1 min. 41 s 1 min. 19 s 1 min. 47 s 2 min. 31 s 30fps 15fps Ääni 256 Mt 3 min. 47 s 5 min. 5 s 7 min. 42 s 6 min. 3 s 8 min. 12 s 11 min. 33 s Sisäinen muisti 1 min. 38 s 2 min. 13 s 3 min. 16 s 2 min. 31 s 3 min. 28 s 5 min. 3 s 256 Mt 7 min. 28 s 10 min. 10 s 14 min. 57 s 11 min. 33 s 15 min. 53 s 23 min. 6 s Sisäinen muisti 41 min. 17 s 256 Mt 3 h 8 min. 53 s Yllä olevat tiedot perustuvat PENTAX-yhtiön vakiokuvausoloihin, ja ne saattavat vaihdella kohteen, kuvausolojen ja käytetyn SD-muistikortin mukaan. 31

33 e_kb455.book Page 32 Wednesday, September 19, :02 PM Kameran kytkeminen päälle ja pois päältä 1 Virtakytkin Aloitus 1 Paina virtakytkintä. Kameraan kytkeytyy virta ja nestekidenäyttö käynnistyy. Kun kytket kameraan virran objektiivin suojus aukeaa, ja objektiivi pitenee hieman. Jos kielivalintanäyttö tai päivämäärän asetusnäyttö tulee näkyviin kytkiessäsi kameraan virran, aseta näytön kieli ja/tai oikea päivämäärä ja kellonaika noudattamalla sivulla s.34 annettuja ohjeita. 2 Paina virtakytkintä uudelleen. Nestekidenäyttö sammuu, objektiivin suojus sulkeutuu ja kamerasta katkeaa virta. Kuvaaminen 1s.60 Muistikortin tarkistaminen Muistikortti tarkistetaan automaattisesti, kun kameraan kytketään virta. + ilmestyy nestekidenäyttöön, kun kamerassa ei ole SD-muistikorttia. Tässä tapauksessa kuvat ja äänitiedostot tallennetaan kameran sisäiseen muistiin. r ilmestyy näyttöön a:n sijasta, jos SD-muistikortin kirjoitussuojauskytkin on lukittuna. Kuvan ja äänen tallennus ei onnistu, jos kirjoitussuojaus on lukittuna. Muistin tila 38 10/10/ :25 Jos et ole käyttänyt paristoja pitkään aikaan, saattaa kameran näyttöön ilmestyä viesti [Akku tyhjä] kun asetat paristot paikalleen ja kytket kameraan virran. Tämä saattaa tapahtua myös kun käytät kameraa ensimmäisen kerran; kyseessä ei kuitenkaan ole toimintavirhe. Odota hetki ja kytke kameraan uudelleen palauttaaksesi kameran asetukset oletusarvoihin. Päiväys ja kellonaika saattavat myös nollautua. Palauta asetukset noudattamalla sivulla s.37 olevia ohjeita. 32

34 e_kb455.book Page 33 Wednesday, September 19, :02 PM Virtakytkin Q-painike 1 Aloitus Kameran virran kytkeminen vain katselu -tilassa Voit käynnistää Optio V10-kameran toistotilassa, vaikka objektiivin suojus on sulkeutunut. Käytä tätä tilaa, kun haluat toistaa kuvan tai äänitiedoston heti ottamatta lisää kuvia. 1 Paina virtakytkintä samalla, kun pidät Q-painiketta painettuna. Nestekidenäyttöön syttyy virta objektiivi sisään vetäytyneenä ja kamera käynnistyy katselutilassa. Vaihda katselutilasta A-tilaan painamalla Q-painiketta (toistopainiketta) tai painamalla laukaisin puoliväliin. Stillkuvien katseleminen 1s.41 33

35 e_kb455.book Page 34 Wednesday, September 19, :02 PM Alkuasetukset 1 Aseta kieli, aika ja päiväys ostettuasi kameran, ennen kuin alat ottaa kuvia. Virtakytkin Aloitus Nelitoimisäädin 4-painike 3-painike Tässä käyttöoppaassa kameran painettavat nuolet ovat oikealla olevan kuvan kaltaiset. Language/ tulee näkyviin kun kytket kameraan virran ensimmäisen kerran. Muuta kieli kohdassa Näyttökielen asettaminen olevien ohjeiden mukaisesti ja muuta päiväys ja aika kohdassa Päiväyksen ja kellonajan asettaminen (s.37) olevien ohjeiden mukaisesti. Siirry sivulle Päiväyksen ja kellonajan asettaminen (s.37) kun päivämäärän asetusnäyttö tulee näkyviin. Kieli-, päiväys-, ja aika-asetuksia voidaan muuttaa. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen (s.155) ohjeita. Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen (s.151) ohjeita. Näyttökielen asettaminen 1 Valitse haluamasi näytön kieli nelitoimisäätimellä (2345). English Dansk Svenska Deutsch Finnish Polish Czech Italiano Hungarian Nederlands MENU Peruuta 34

36 e_kb455.book Page 35 Wednesday, September 19, :02 PM 2 Paina 4-painiketta. Alkuasetusnäyttö tulee esiin valitunkielisenä. Mikäli [Kotikaupunki] ja kesäaika-asetukset ovat oikein, paina 4-painiketta uudelleen saadaksesi [Päiväyk. Asetus] -näytön esiin. Siirry kohtaan Päiväyksen ja kellonajan asettaminen (s.37, s.38). Siirry vaiheeseen 3 Kotikaupunki- ja kesäaikaasetuksen teko, mikäli asetukset eivät ole oikeat. Alkuperäisasetus Kotikaupunki Helsinki MENU Peruuta Finnish DST OFF Kesäaika 1 Aloitus Jos valitset vahingossa väärän kielen ja siirryt seuraavaan toimintoon, voit palauttaa oikean kielen suorittamalla seuraavan toimenpiteen. Jos valitsit vahingossa väärän kielen 1 Paina nelitoimisäädintä (5). 2 Paina nelitoimisäädintä (2345), valitse kieli ja paina sen jälkeen 4-painiketta. Kun vaiheen 2 jälkeen tuleva näyttö on toisen kielinen. 1 Paina 4 -painiketta. 2 Paina 3-painiketta. 3 Paina nelitoimisäädintä (5). 4 Valitse [Language/ ] käyttämällä nelitoimisäädintä (32). 5 Paina nelitoimisäädintä (5). Language/ -näyttö tulee näkyviin. 6 Valitse kieli nelitoimisäätimellä (2345). 7 Paina 4-painiketta. [u -asetus]-näyttö tulee esiin valitunkielisenä. Kieleksi on nyt valittu haluamasi kieli. Lue seuraavilla sivuilla annetut ohjeet, kuinka kotikaupunki- ja aika-asetukset nollataan. Halutessasi muuttaa kotikaupunkia, noudata kohdassa Maailmanajan asettaminen (s.153) annettuja ohjeita. Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen (s.151) ohjeita. 35

37 e_kb455.book Page 36 Wednesday, September 19, :02 PM 1 Aloitus Kotikaupunki- ja kesäaika-asetuksen teko 3 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kotikaupunki]. 4 Paina nelitoimisäädintä (5). Kotikaupungin näyttö tulee näkyviin. 5 Valitse kaupunki painamalla nelitoimisäädintä (45). 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kesäaika] (Daylight Saving Time). Alkuperäisasetus Kotikaupunki Helsinki MENU Peruuta Finnish 7 Valitse nelitoimisäätimellä (45) vaihtoehto P (Off). 8 Paina 4 -painiketta. Alkuasetusnäyttö tulee näkyviin. 9 Paina 4 -painiketta. [Päiväyk. Asetus] näyttö tulee näkyviin. Aseta seuraavaksi päiväys ja kellonaika. DST OFF Kesäaika 36

38 e_kb455.book Page 37 Wednesday, September 19, :02 PM Päiväyksen ja kellonajan asettaminen Aseta oikea päivämäärä ja kellonaika sekä esitystapa. 1 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [pp/kk/vv]. 2 Valitse nelitoimisäätimellä (23) päiväyksen ja kellonajan esitystapa. Päiväyk. asetus Päiväyk.muoto pp/ kk/ vv 24h Päiväys 01/01/2007 Aika 0:00 1 Aloitus MENU Peruuta 3 Paina nelitoimisäädintä (5). Kehys siirtyy [24h]-kohtaan. 4 Valitse [24h] (24 tunnin näyttö) tai [12h] (12 tunnin näyttö) nelitoimisäätimellä (23). 5 Paina nelitoimisäädintä (5). Kehys palaa kohtaan [Päiväyk.muoto]. 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Päiväys]. Päiväyk. asetus Päiväyk.muoto pp/ kk/ vv 24h Päiväys 01/01/2007 Aika 0:00 MENU Peruuta Päiväyk. asetus Päiväyk.muoto pp/ kk/ vv 24h Päiväys 01/01/2007 Aika 0:00 MENU Peruuta 7 Paina nelitoimisäädintä (5). Kehys siirtyy kuukauden kohdalle. 8 Muuta kuukautta nelitoimisäätimellä (23). Muuta päivä ja vuosi samalla lailla. Muuta seuraavaksi aika. Jos valitset [12h] vaiheessa 4, am ja pm vaihtelevat näytössä ajan mukaan. Päiväyk. asetus Päiväyk.muoto pp/ kk/ vv 24h Päiväys 01/01/2007 Aika 0:00 MENU Peruuta 37

39 e_kb455.book Page 38 Wednesday, September 19, :02 PM 1 Aloitus 9 Paina 4 -painiketta. Kamera palaa tallennustilaan. Voit muuttaa kieli-, päiväys-, kellonaika-, kotikaupunki- ja kesäaika-asetuksia. Lisäohjeita saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen (s.155) ohjeita. Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen (s.151) ohjeita. Halutessasi muuttaa kaupunkia tai ottaa kesäaika-asetuksen pois päältä tai ottaa sen käyttöön, noudata kohdassa Maailmanajan asettaminen (s.153) annettuja ohjeita. Mikäli painat 3-painiketta Language/ -näytössä, valittu kieli peruuntuu ja päiväyksen asetusnäyttö ilmestyy näkyviin oletuskielisenä (englanti). Jos haluat valita jonkin muun kielen, noudata sivulla s.35 annettuja ohjeita. Mikäli painat 3-painiketta päiväyksen asetusnäytössä, kamera siirtyy kuvaustilaan asettamatta päiväystä. Aseta päiväys käynnistämällä kameran uudelleen. Päiväyksen asetusnäyttö ilmestyy näkyviin. Voit tuoda päiväyksen asetusnäytön näytölle myös [u -asetus] -valikosta. (s.151) Kun painat 4-painiketta vaiheessa 9, kameran kello nollautuu. Aseta tarkka aika painamalla 4-painiketta, kun aikasignaali (esim. televisiossa tai radiossa) saavuttaa 00 sekuntia. Kamera valitsee videon lähtömuodon (NTSC/PAL) automaattisesti sen mukaan mikä kaupunki on valittu alkuasetusten kohdassa [Kotikaupunki]. Katso seuraavilta sivulta lisätietoja videon lähtömuotoasetuksista ja ohjeet, kuinka videon lähtömuotoasetus muutetaan alkuasetusten tekemisen jälkeen. Katso lisätietoja alkuasetuksissa määritetystä videon lähtömuodosta sivulta Maailmanajan kaupunkien luettelo (s.165). Katso ohjeet videon lähtömuodon muuttamisesta alkuasetusten jälkeen sivulta Videon lähtösignaalin esitysmuodon muuttaminen (s.158). 38

40 e_kb455.book Page 39 Wednesday, September 19, :02 PM Pikaopas Stillkuvien ottaminen Virtakytkin Zoom/w/x -vipu Laukaisin 2 Alla on esitetty tavallinen stillkuvien ottotapa. Salama välähtää automaattisesti valaistusolosuhteista riippuen. 1 Paina virtakytkintä. Kameran virta kytkeytyy päälle, ja kamera on valmis kuvien ottoon. Tässä oppaassa tätä tilaa sanotaan stillkuvien tallennustilaksi. 2 Tarkista kohde ja kuvaustiedot nestekidenäytöstä. Nestekidenäytön keskellä näkyvä tarkennuskehys ilmaisee automaattitarkennusalueen. Voit muuttaa kuvattavan alueen kokoa kääntämällä Zoom/w/x -vipua vasemmalle tai oikealle. x : suurentaa kohdetta w : laajentaa kuvattavan alueen kokoa 3 Paina laukaisin puoliväliin. 10/10/ :25 Tarkennuskehys Nestekidenäytössä näkyvä tarkennuskehys muuttuu vihreäksi, jos kohde on tarkennettu. 4 Paina laukaisin kokonaan alas. Kuva on otettu. Kuva näkyy nestekidenäytössä yhden sekunnin ajan (Pikakatselu) ja tallentuu SD-muistikorttiin tai sisäiseen muistiin. (s.26) 38 Pikaopas 39
