PENTAX. Esittely. Aloittaminen. Kuvaaminen. Katselu. Käyttöopas. Asetukset. Liite. Digitaalijärjestelmäkamera

Transkriptio

1 Digitaalijärjestelmäkamera PENTAX Käyttöopas Esittely Aloittaminen Kuvaaminen Katselu Asetukset Liite Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

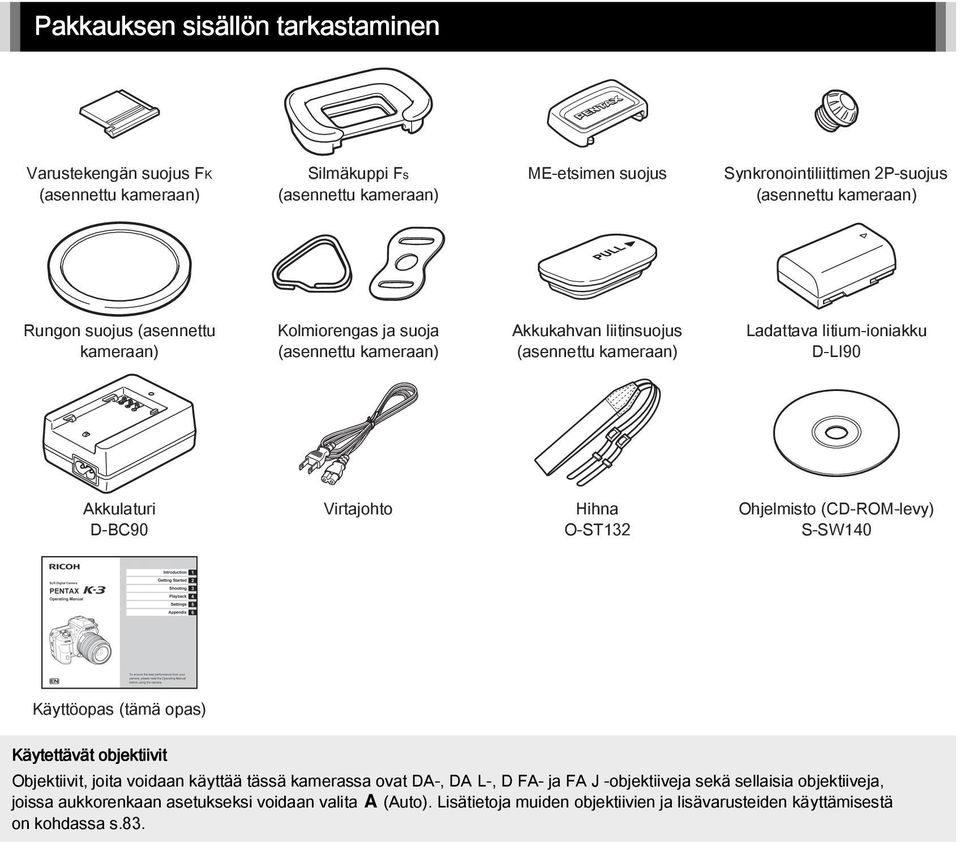

2 Pakkauksen sisällön tarkastaminen Varustekengän suojus FK (asennettu kameraan) Silmäkuppi Fs (asennettu kameraan) ME-etsimen suojus Synkronointiliittimen 2P-suojus (asennettu kameraan) Rungon suojus (asennettu kameraan) Kolmiorengas ja suoja (asennettu kameraan) Akkukahvan liitinsuojus (asennettu kameraan) Ladattava litium-ioniakku D-LI90 Akkulaturi D-BC90 Virtajohto Hihna O-ST132 Ohjelmisto (CD-ROM-levy) S-SW140 Käyttöopas (tämä opas) Käytettävät objektiivit Objektiivit, joita voidaan käyttää tässä kamerassa ovat DA-, DA L-, D FA- ja FA J -objektiiveja sekä sellaisia objektiiveja, joissa aukkorenkaan asetukseksi voidaan valita 9 (Auto). Lisätietoja muiden objektiivien ja lisävarusteiden käyttämisestä on kohdassa s.83.

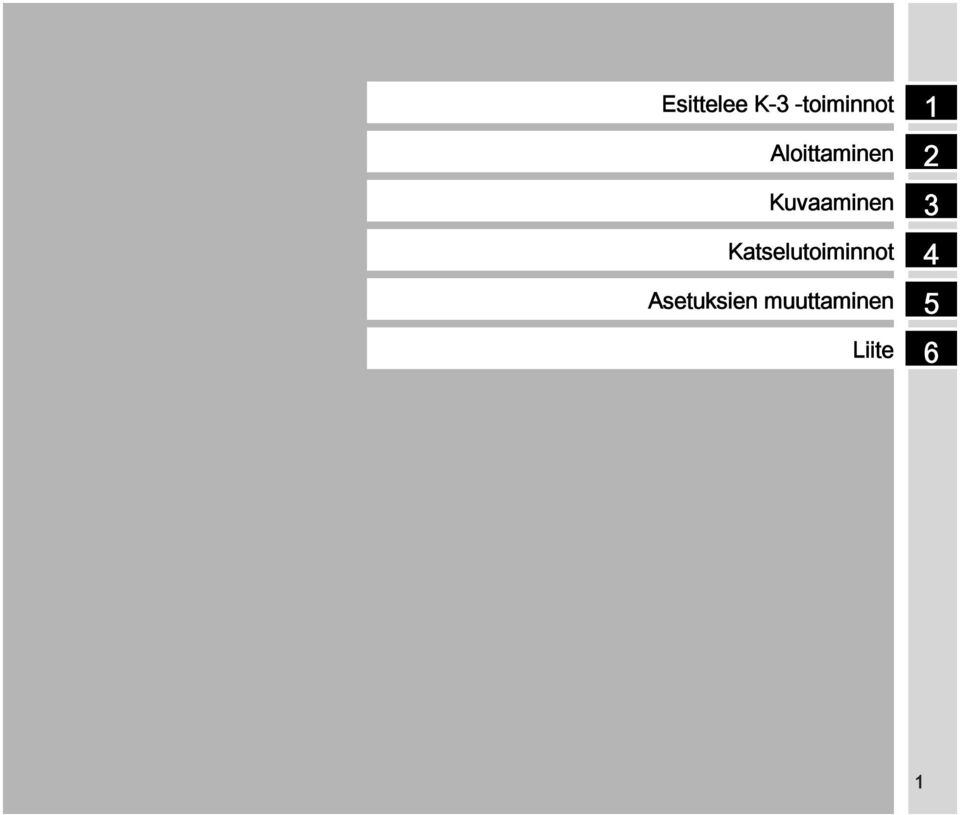

3 Esittelee K-3 -toiminnot Aloittaminen Kuvaaminen Katselutoiminnot Asetuksien muuttaminen Liite

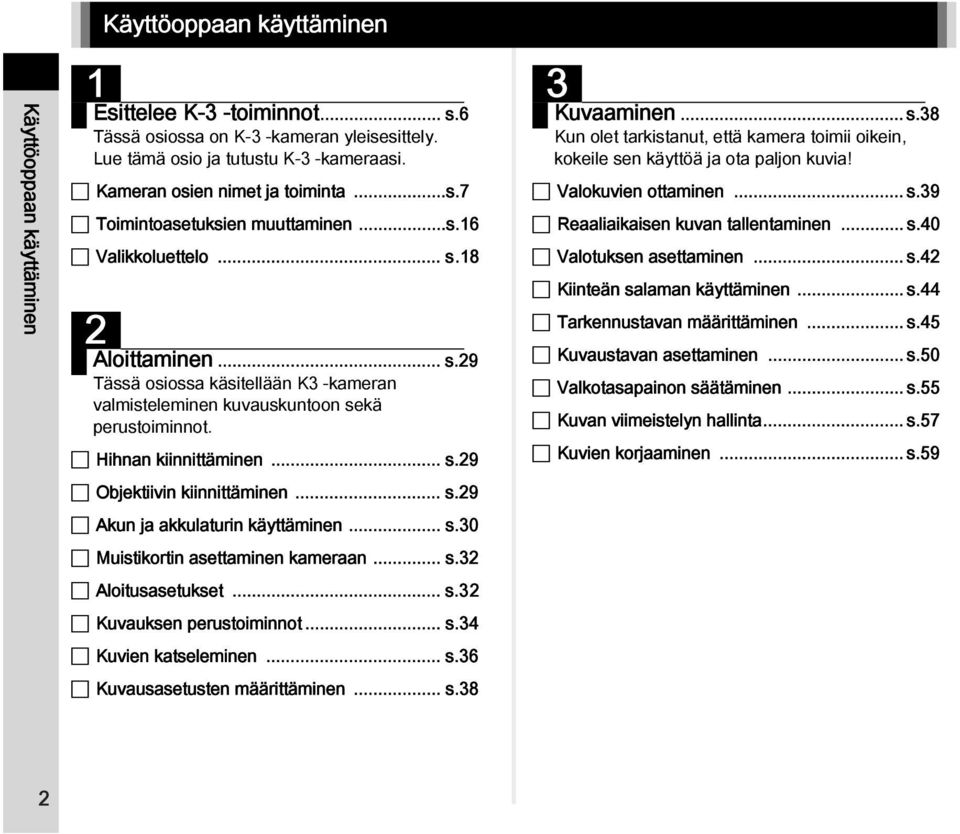

4 Käyttöoppaan käyttäminen Käyttöoppaan käyttäminen 1 Esittelee K-3 -toiminnot... s.6 Tässä osiossa on K-3 -kameran yleisesittely. Lue tämä osio ja tutustu K-3 -kameraasi. Kameran osien nimet ja toiminta...s.7 Toimintoasetuksien muuttaminen...s.16 Valikkoluettelo... s.18 2 Aloittaminen... s.29 Tässä osiossa käsitellään K3 -kameran valmisteleminen kuvauskuntoon sekä perustoiminnot. Hihnan kiinnittäminen... s.29 Objektiivin kiinnittäminen... s.29 Akun ja akkulaturin käyttäminen... s.30 Muistikortin asettaminen kameraan... s.32 Aloitusasetukset... s.32 Kuvauksen perustoiminnot... s.34 Kuvien katseleminen... s.36 Kuvausasetusten määrittäminen... s.38 3 Kuvaaminen... s.38 Kun olet tarkistanut, että kamera toimii oikein, kokeile sen käyttöä ja ota paljon kuvia! Valokuvien ottaminen... s.39 Reaaliaikaisen kuvan tallentaminen... s.40 Valotuksen asettaminen... s.42 Kiinteän salaman käyttäminen... s.44 Tarkennustavan määrittäminen... s.45 Kuvaustavan asettaminen... s.50 Valkotasapainon säätäminen... s.55 Kuvan viimeistelyn hallinta... s.57 Kuvien korjaaminen... s.59 2

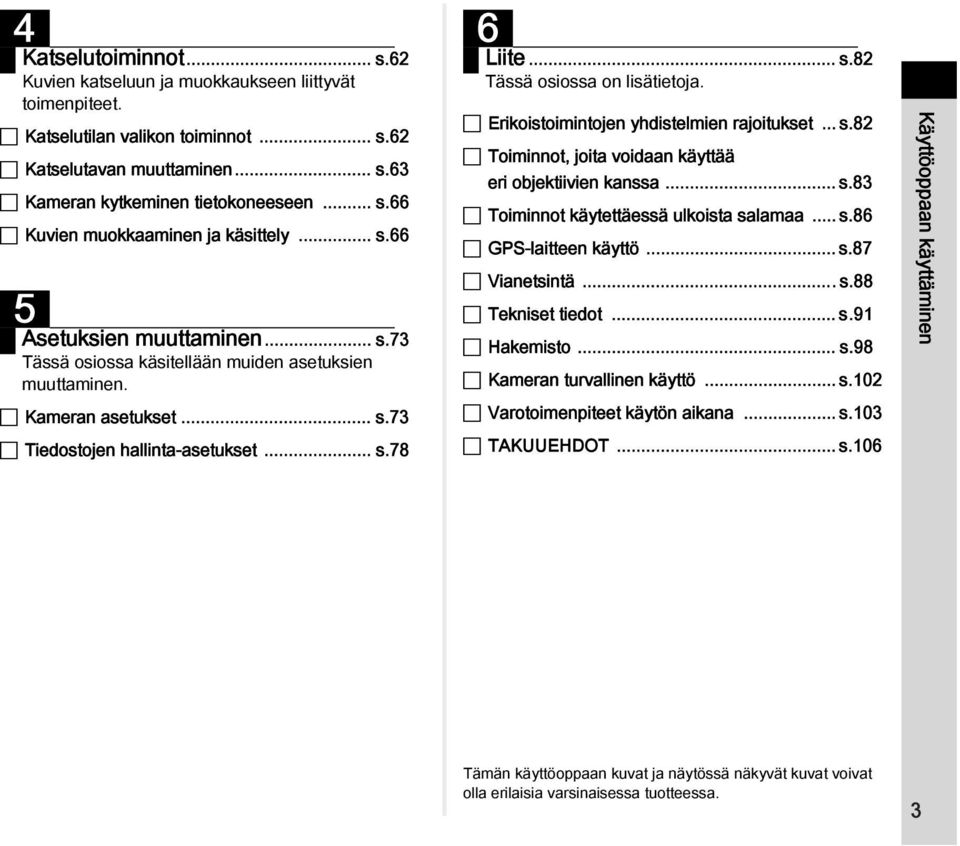

5 4 Katselutoiminnot... s.62 Kuvien katseluun ja muokkaukseen liittyvät toimenpiteet. Katselutilan valikon toiminnot... s.62 Katselutavan muuttaminen... s.63 Kameran kytkeminen tietokoneeseen... s.66 Kuvien muokkaaminen ja käsittely... s.66 5 Asetuksien muuttaminen... s.73 Tässä osiossa käsitellään muiden asetuksien muuttaminen. Kameran asetukset... s.73 Tiedostojen hallinta-asetukset... s.78 6 Liite... s.82 Tässä osiossa on lisätietoja. Erikoistoimintojen yhdistelmien rajoitukset... s.82 Toiminnot, joita voidaan käyttää eri objektiivien kanssa... s.83 Toiminnot käytettäessä ulkoista salamaa... s.86 GPS-laitteen käyttö... s.87 Vianetsintä...s.88 Tekniset tiedot... s.91 Hakemisto... s.98 Kameran turvallinen käyttö... s.102 Varotoimenpiteet käytön aikana... s.103 TAKUUEHDOT... s.106 Käyttöoppaan käyttäminen Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. 3

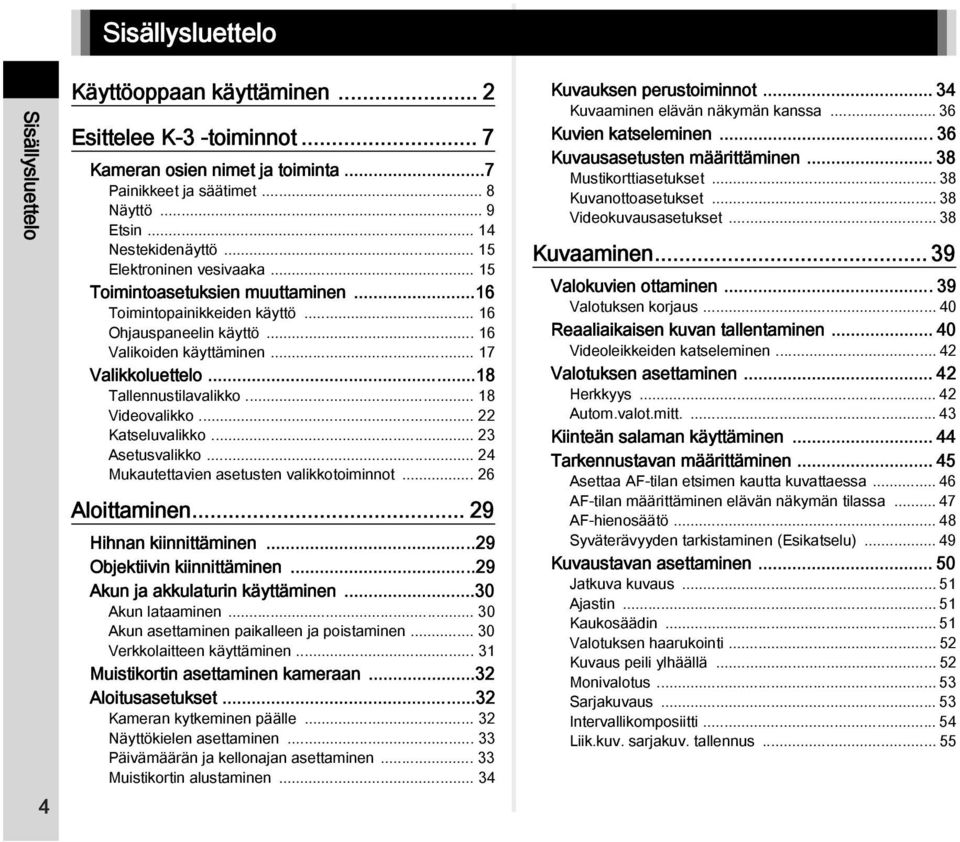

6 Sisällysluettelo Sisällysluettelo 4 Käyttöoppaan käyttäminen... 2 Esittelee K-3 -toiminnot... 7 Kameran osien nimet ja toiminta...7 Painikkeet ja säätimet... 8 Näyttö... 9 Etsin Nestekidenäyttö Elektroninen vesivaaka Toimintoasetuksien muuttaminen...16 Toimintopainikkeiden käyttö Ohjauspaneelin käyttö Valikoiden käyttäminen Valikkoluettelo...18 Tallennustilavalikko Videovalikko Katseluvalikko Asetusvalikko Mukautettavien asetusten valikkotoiminnot Aloittaminen Hihnan kiinnittäminen...29 Objektiivin kiinnittäminen...29 Akun ja akkulaturin käyttäminen...30 Akun lataaminen Akun asettaminen paikalleen ja poistaminen Verkkolaitteen käyttäminen Muistikortin asettaminen kameraan...32 Aloitusasetukset...32 Kameran kytkeminen päälle Näyttökielen asettaminen Päivämäärän ja kellonajan asettaminen Muistikortin alustaminen Kuvauksen perustoiminnot Kuvaaminen elävän näkymän kanssa Kuvien katseleminen...36 Kuvausasetusten määrittäminen Mustikorttiasetukset Kuvanottoasetukset Videokuvausasetukset Kuvaaminen Valokuvien ottaminen...39 Valotuksen korjaus Reaaliaikaisen kuvan tallentaminen Videoleikkeiden katseleminen Valotuksen asettaminen Herkkyys Autom.valot.mitt Kiinteän salaman käyttäminen Tarkennustavan määrittäminen Asettaa AF-tilan etsimen kautta kuvattaessa AF-tilan määrittäminen elävän näkymän tilassa AF-hienosäätö Syväterävyyden tarkistaminen (Esikatselu) Kuvaustavan asettaminen Jatkuva kuvaus Ajastin Kaukosäädin Valotuksen haarukointi Kuvaus peili ylhäällä Monivalotus Sarjakuvaus Intervallikomposiitti Liik.kuv. sarjakuv. tallennus... 55

7 Valkotasapainon säätäminen...55 Valkotasapainon säätäminen manuaalisesti Valkotasapainon säätäminen värilämpötilan avulla Kuvan viimeistelyn hallinta...57 Mukautettu kuva Digitaalisuodin Kuvien korjaaminen...59 Kirkkauden säätö Linssiväärist. korjaus Sommittelun säätö Anti-Aliasing-suodinsimulaattori Katselutoiminnot Katselutilan valikon toiminnot...62 Katselutavan muuttaminen...63 Useiden kuvien näyttäminen Kuvien näyttäminen kansio kerrallaan Kuvien näyttäminen kuvauspäivämäärän perusteella Kuvien näyttäminen jatkuvana esityksenä (Diaesitys) Käännettyjen kuvien näyttäminen Kameran liittäminen AV-laitteeseen Kameran kytkeminen tietokoneeseen...66 Kuvien muokkaaminen ja käsittely...66 Kuvien kopiointi Kuvakoon muuttaminen Värivääristymän korjaus Kuvien käsitteleminen digitaalisuotimilla Yhdistelmäkuvan luominen (hakemisto) Liikkuvien kuvien muokkaaminen RAW-kehitys Asetuksien muuttaminen Kameran asetukset...73 Painiketoimintojen/e-säätimien toimintojen mukautus Usein käytettyjen asetuksien tallentaminen Valitun kaupungin päivämäärän ja kellonajan näyttäminen Kameraan tallennettavien asetuksien valitseminen Tiedostojen hallinta-asetukset Kuvien suojaaminen poistolta (suojaus) Kansioiden/tiedostojen asetuksien valitseminen Tekijänoikeustietojen asettaminen Käytettäessä langatonta muistikorttia...80 Liite Erikoistoimintojen yhdistelmien rajoitukset Toiminnot, joita voidaan käyttää eri objektiivien kanssa Polttovälin asetus Aukkorenkaan käyttö Toiminnot käytettäessä ulkoista salamaa GPS-laitteen käyttö Taivaankappaleiden kuvaaminen (TÄHTISEURANTA) Vianetsintä Anturin puhdistus Virheilmoitukset Tekniset tiedot USB-yhteyden ja kameran mukana toimitetun ohjelmiston käyttöympäristö Hakemisto Kameran turvallinen käyttö Varotoimenpiteet käytön aikana TAKUUEHDOT Sisällysluettelo 5

8 Esittely 1 Esittely Tekijänoikeudet Tällä kameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia tapauksia ovat esimerkiksi mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä tuottavan laitteen lähettyvillä. Voimakkaat staattiset lataukset tai magneettiset kentät, joita tuottavat esimerkiksi radiolähettimet, voivat häiritä näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin virtapiireihin ja aiheuttaa toimintahäiriöitä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tässä oppaassa yleistermillä tietokone(et) viitataan tästä eteenpäin joko Windows- tai Macintosh - tietokoneeseen. Tässä oppaassa termillä akku tarkoitetaan mitä tahansa tämän kameran ja sen lisälaitteiden kanssa käytettävää akkutyyppiä. 6

9 Kameran osien nimet ja toiminta Kaiutin Kantohihnan kiinnityslenkki AF-apuvalo Mikrofoni Ajastimen merkkivalo/ Kaukosäätimen vastaanotin Lisävarustekenkä Kiinteä salama Kantohihnan kiinnityslenkki X-synkronointiliitin Kuulokeliitäntä Peili 1 Esittely Objektiivin kiinnityskohdistin Objektiivin vapautuspainike Kuvatason ilmaisin Valintaosoitin Etsin Mikrofoniliitäntä AF-liitin Objektiivitietoliitännät Diopterikorjauksen säädin Nestekidenäyttö Dual-korttipaikka SD-muistikorteille USB-liitin (micro B) HDMI-liitin (D-tyyppi) Verkkovirtaliitäntä Liittimien suojus Näyttö Vitkalaukaisimen valo/ kaukosäätimen vastaanotin Muistikortin merkkivalo Lankalaukaisimen kauko-ohjainliitin Jalustakierre Akkutilan kannen avausvipu Akkukahvan liittimet Akkutilan kansi 7

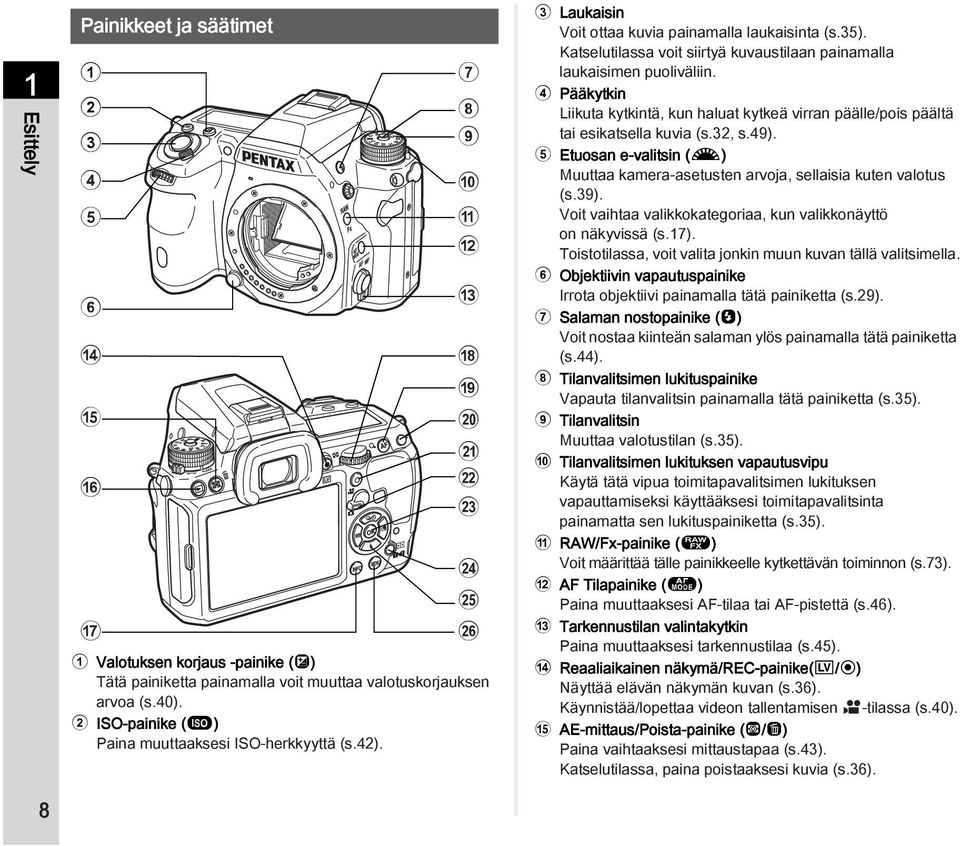

10 1 Esittely 8 Painikkeet ja säätimet d e f g a b c h i j k l m n o p 1 Valotuksen korjaus -painike (J) Tätä painiketta painamalla voit muuttaa valotuskorjauksen arvoa (s.40). 2 ISO-painike (N) Paina muuttaaksesi ISO-herkkyyttä (s.42). 3 Laukaisin Voit ottaa kuvia painamalla laukaisinta (s.35). Katselutilassa voit siirtyä kuvaustilaan painamalla laukaisimen puoliväliin. 4 Pääkytkin Liikuta kytkintä, kun haluat kytkeä virran päälle/pois päältä tai esikatsella kuvia (s.32, s.49). 5 Etuosan e-valitsin (Q) Muuttaa kamera-asetusten arvoja, sellaisia kuten valotus (s.39). Voit vaihtaa valikkokategoriaa, kun valikkonäyttö on näkyvissä (s.17). Toistotilassa, voit valita jonkin muun kuvan tällä valitsimella. 6 Objektiivin vapautuspainike Irrota objektiivi painamalla tätä painiketta (s.29). 7 Salaman nostopainike (1) Voit nostaa kiinteän salaman ylös painamalla tätä painiketta (s.44). 8 Tilanvalitsimen lukituspainike Vapauta tilanvalitsin painamalla tätä painiketta (s.35). 9 Tilanvalitsin Muuttaa valotustilan (s.35). 0 Tilanvalitsimen lukituksen vapautusvipu Käytä tätä vipua toimitapavalitsimen lukituksen vapauttamiseksi käyttääksesi toimitapavalitsinta painamatta sen lukituspainiketta (s.35). a RAW/Fx-painike (P) Voit määrittää tälle painikkeelle kytkettävän toiminnon (s.73). b AF Tilapainike (b) Paina muuttaaksesi AF-tilaa tai AF-pistettä (s.46). c Tarkennustilan valintakytkin Paina muuttaaksesi tarkennustilaa (s.45). d Reaaliaikainen näkymä/rec-painike(k/a) Näyttää elävän näkymän kuvan (s.36). Käynnistää/lopettaa videon tallentamisen C-tilassa (s.40). e AE-mittaus/Poista-painike (2/L) Paina vaihtaaksesi mittaustapaa (s.43). Katselutilassa, paina poistaaksesi kuvia (s.36).

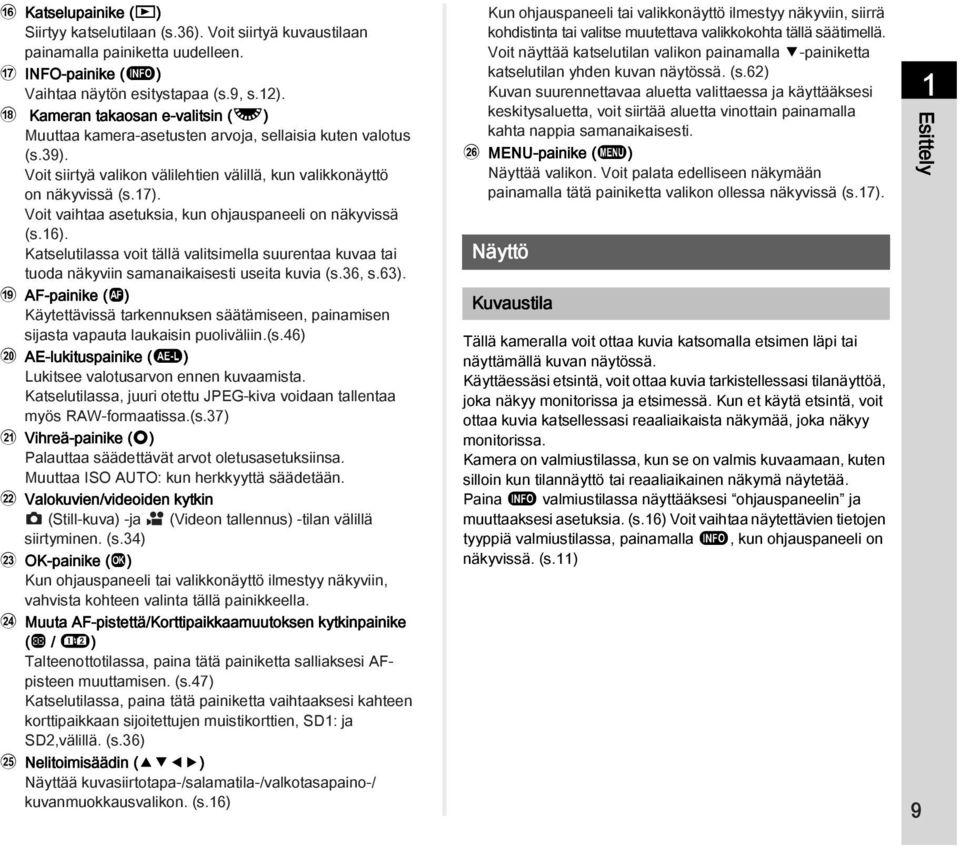

11 f Katselupainike (B) Siirtyy katselutilaan (s.36). Voit siirtyä kuvaustilaan painamalla painiketta uudelleen. g INFO-painike (G) Vaihtaa näytön esitystapaa (s.9, s.12). h Kameran takaosan e-valitsin (R) Muuttaa kamera-asetusten arvoja, sellaisia kuten valotus (s.39). Voit siirtyä valikon välilehtien välillä, kun valikkonäyttö on näkyvissä (s.17). Voit vaihtaa asetuksia, kun ohjauspaneeli on näkyvissä (s.16). Katselutilassa voit tällä valitsimella suurentaa kuvaa tai tuoda näkyviin samanaikaisesti useita kuvia (s.36, s.63). i AF-painike (I) Käytettävissä tarkennuksen säätämiseen, painamisen sijasta vapauta laukaisin puoliväliin.(s.46) j AE-lukituspainike (H) Lukitsee valotusarvon ennen kuvaamista. Katselutilassa, juuri otettu JPEG-kiva voidaan tallentaa myös RAW-formaatissa.(s.37) k Vihreä-painike (M) Palauttaa säädettävät arvot oletusasetuksiinsa. Muuttaa ISO AUTO: kun herkkyyttä säädetään. l Valokuvien/videoiden kytkin A (Still-kuva) -ja C (Videon tallennus) -tilan välillä siirtyminen. (s.34) m -painike (E) Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, vahvista kohteen valinta tällä painikkeella. n Muuta AF-pistettä/Korttipaikkaamuutoksen kytkinpainike (c / d) Talteenottotilassa, paina tätä painiketta salliaksesi AFpisteen muuttamisen. (s.47) Katselutilassa, paina tätä painiketta vaihtaaksesi kahteen korttipaikkaan sijoitettujen muistikorttien, SD1: ja SD2,välillä. (s.36) o Nelitoimisäädin (ABCD) Näyttää kuvasiirtotapa-/salamatila-/valkotasapaino-/ kuvanmuokkausvalikon. (s.16) Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, siirrä kohdistinta tai valitse muutettava valikkokohta tällä säätimellä. Voit näyttää katselutilan valikon painamalla B-painiketta katselutilan yhden kuvan näytössä. (s.62) Kuvan suurennettavaa aluetta valittaessa ja käyttääksesi keskitysaluetta, voit siirtää aluetta vinottain painamalla kahta nappia samanaikaisesti. p MENU-painike (F) Näyttää valikon. Voit palata edelliseen näkymään painamalla tätä painiketta valikon ollessa näkyvissä (s.17). Näyttö Kuvaustila Tällä kameralla voit ottaa kuvia katsomalla etsimen läpi tai näyttämällä kuvan näytössä. Käyttäessäsi etsintä, voit ottaa kuvia tarkistellessasi tilanäyttöä, joka näkyy monitorissa ja etsimessä. Kun et käytä etsintä, voit ottaa kuvia katsellessasi reaaliaikaista näkymää, joka näkyy monitorissa. Kamera on valmiustilassa, kun se on valmis kuvaamaan, kuten silloin kun tilannäyttö tai reaaliaikainen näkymä näytetää. Paina G valmiustilassa näyttääksesi ohjauspaneelin ja muuttaaksesi asetuksia. (s.16) Voit vaihtaa näytettävien tietojen tyyppiä valmiustilassa, painamalla G, kun ohjauspaneeli on näkyvissä. (s.11) 1 Esittely 9

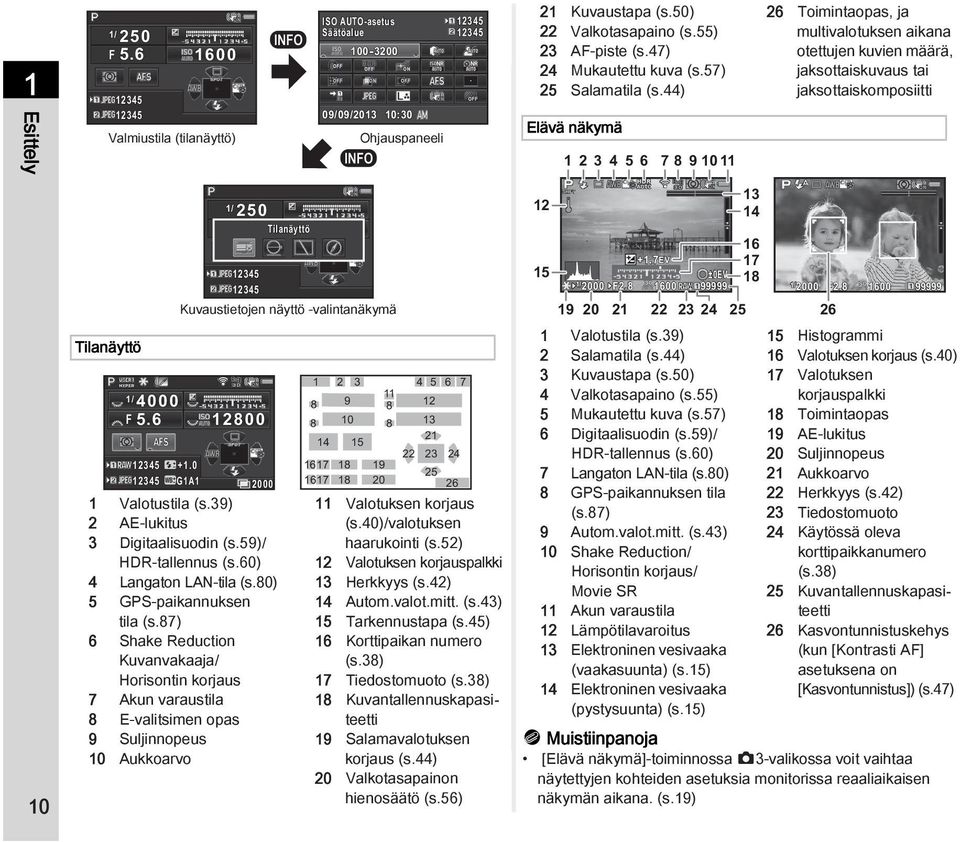

12 1 Esittely 1/ 250 F Valmiustila (tilanäyttö) ISO AUTO-asetus Säätöalue /09/ :30 Ohjauspaneeli Kuvaustapa (s.50) 22 Valkotasapaino (s.55) 23 AF-piste (s.47) 24 Mukautettu kuva (s.57) 25 Salamatila (s.44) Elävä näkymä Toimintaopas, ja multivalotuksen aikana otettujen kuvien määrä, jaksottaiskuvaus tai jaksottaiskomposiitti 10 Tilanäyttö 1/ 4000 F / F 5.6 Tilanäyttö G1A Valotustila (s.39) 2 AE-lukitus 3 Digitaalisuodin (s.59)/ HDR-tallennus (s.60) 4 Langaton LAN-tila (s.80) 5 GPS-paikannuksen tila (s.87) 6 Shake Reduction Kuvanvakaaja/ Horisontin korjaus 7 Akun varaustila 8 E-valitsimen opas 9 Suljinnopeus 10 Aukkoarvo 1600 Kuvaustietojen näyttö -valintanäkymä Valotuksen korjaus (s.40)/valotuksen haarukointi (s.52) 12 Valotuksen korjauspalkki 13 Herkkyys (s.42) 14 Autom.valot.mitt. (s.43) 15 Tarkennustapa (s.45) 16 Korttipaikan numero (s.38) 17 Tiedostomuoto (s.38) 18 Kuvantallennuskapasiteetti 19 Salamavalotuksen korjaus (s.44) 20 Valkotasapainon hienosäätö (s.56) EV ±0EV 1/ 2000 F Valotustila (s.39) 2 Salamatila (s.44) 3 Kuvaustapa (s.50) 4 Valkotasapaino (s.55) 5 Mukautettu kuva (s.57) 6 Digitaalisuodin (s.59)/ HDR-tallennus (s.60) 7 Langaton LAN-tila (s.80) 8 GPS-paikannuksen tila (s.87) 9 Autom.valot.mitt. (s.43) 10 Shake Reduction/ Horisontin korjaus/ Movie SR 11 Akun varaustila 12 Lämpötilavaroitus 13 Elektroninen vesivaaka (vaakasuunta) (s.15) 14 Elektroninen vesivaaka (pystysuunta) (s.15) / 2000 F Histogrammi 16 Valotuksen korjaus (s.40) 17 Valotuksen korjauspalkki 18 Toimintaopas 19 AE-lukitus 20 Suljinnopeus 21 Aukkoarvo 22 Herkkyys (s.42) 23 Tiedostomuoto 24 Käytössä oleva korttipaikkanumero (s.38) 25 Kuvantallennuskapasiteetti 26 Kasvontunnistuskehys (kun [Kontrasti AF] asetuksena on [Kasvontunnistus]) (s.47) [Elävä näkymä]-toiminnossa A3-valikossa voit vaihtaa näytettyjen kohteiden asetuksia monitorissa reaaliaikaisen näkymän aikana. (s.19)

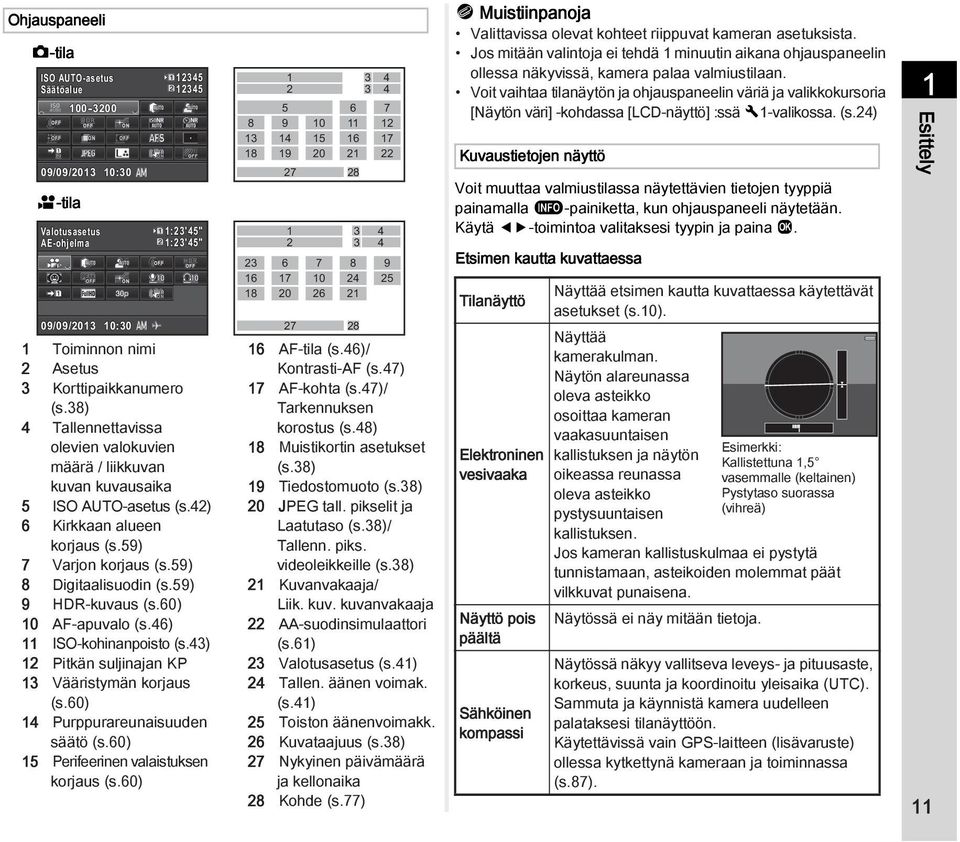

13 Ohjauspaneeli A-tila ISO AUTO-asetus Säätöalue /09/ :30 C-tila Valotusasetus AE-ohjelma 09/09/ : :23'45" 1:23'45" 1 Toiminnon nimi 2 Asetus 3 Korttipaikkanumero (s.38) 4 Tallennettavissa olevien valokuvien määrä / liikkuvan kuvan kuvausaika 5 ISO AUTO-asetus (s.42) 6 Kirkkaan alueen korjaus (s.59) 7 Varjon korjaus (s.59) 8 Digitaalisuodin (s.59) 9 HDR-kuvaus (s.60) 10 AF-apuvalo (s.46) 11 ISO-kohinanpoisto (s.43) 12 Pitkän suljinajan KP 13 Vääristymän korjaus (s.60) 14 Purppurareunaisuuden säätö (s.60) 15 Perifeerinen valaistuksen korjaus (s.60) AF-tila (s.46)/ Kontrasti-AF (s.47) 17 AF-kohta (s.47)/ Tarkennuksen korostus (s.48) 18 Muistikortin asetukset (s.38) 19 Tiedostomuoto (s.38) 20 JPEG tall. pikselit ja Laatutaso (s.38)/ Tallenn. piks. videoleikkeille (s.38) 21 Kuvanvakaaja/ Liik. kuv. kuvanvakaaja 22 AA-suodinsimulaattori (s.61) 23 Valotusasetus (s.41) 24 Tallen. äänen voimak. (s.41) 25 Toiston äänenvoimakk. 26 Kuvataajuus (s.38) 27 Nykyinen päivämäärä ja kellonaika 28 Kohde (s.77) Valittavissa olevat kohteet riippuvat kameran asetuksista. Jos mitään valintoja ei tehdä 1 minuutin aikana ohjauspaneelin ollessa näkyvissä, kamera palaa valmiustilaan. Voit vaihtaa tilanäytön ja ohjauspaneelin väriä ja valikkokursoria [Näytön väri] -kohdassa [LCD-näyttö] :ssä D1-valikossa. (s.24) Kuvaustietojen näyttö Voit muuttaa valmiustilassa näytettävien tietojen tyyppiä painamalla G-painiketta, kun ohjauspaneeli näytetään. Käytä CD-toimintoa valitaksesi tyypin ja paina E. Etsimen kautta kuvattaessa Tilanäyttö Elektroninen vesivaaka Näyttö pois päältä Sähköinen kompassi Näyttää etsimen kautta kuvattaessa käytettävät asetukset (s.10). Näyttää kamerakulman. Näytön alareunassa oleva asteikko osoittaa kameran vaakasuuntaisen kallistuksen ja näytön oikeassa reunassa oleva asteikko pystysuuntaisen kallistuksen. Jos kameran kallistuskulmaa ei pystytä tunnistamaan, asteikoiden molemmat päät vilkkuvat punaisena. Näytössä ei näy mitään tietoja. Esimerkki: Kallistettuna 1,5 vasemmalle (keltainen) Pystytaso suorassa (vihreä) Näytössä näkyy vallitseva leveys- ja pituusaste, korkeus, suunta ja koordinoitu yleisaika (UTC). Sammuta ja käynnistä kamera uudelleen palataksesi tilanäyttöön. Käytettävissä vain GPS-laitteen (lisävaruste) ollessa kytkettynä kameraan ja toiminnassa (s.87). 1 Esittely 11

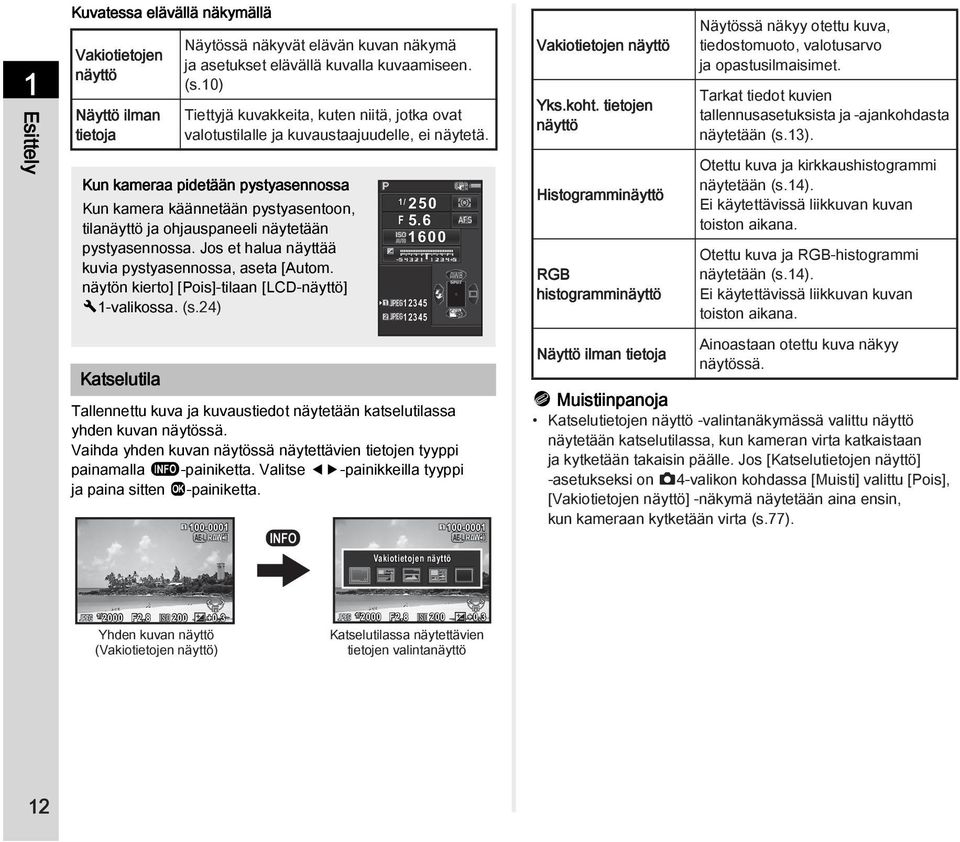

14 1 Esittely Kuvatessa elävällä näkymällä Vakiotietojen näyttö Näyttö ilman tietoja Näytössä näkyvät elävän kuvan näkymä ja asetukset elävällä kuvalla kuvaamiseen. (s.10) Tiettyjä kuvakkeita, kuten niitä, jotka ovat valotustilalle ja kuvaustaajuudelle, ei näytetä. Kun kameraa pidetään pystyasennossa Kun kamera käännetään pystyasentoon, tilanäyttö ja ohjauspaneeli näytetään pystyasennossa. Jos et halua näyttää kuvia pystyasennossa, aseta [Autom. näytön kierto] [Pois]-tilaan [LCD-näyttö] D1-valikossa. (s.24) Katselutila 1/ 250 F Tallennettu kuva ja kuvaustiedot näytetään katselutilassa yhden kuvan näytössä. Vaihda yhden kuvan näytössä näytettävien tietojen tyyppi painamalla G-painiketta. Valitse CD-painikkeilla tyyppi ja paina sitten E-painiketta Vakiotietojen näyttö Yks.koht. tietojen näyttö Histogramminäyttö RGB histogramminäyttö Näyttö ilman tietoja Näytössä näkyy otettu kuva, tiedostomuoto, valotusarvo ja opastusilmaisimet. Tarkat tiedot kuvien tallennusasetuksista ja -ajankohdasta näytetään (s.13). Otettu kuva ja kirkkaushistogrammi näytetään (s.14). Ei käytettävissä liikkuvan kuvan toiston aikana. Otettu kuva ja RGB-histogrammi näytetään (s.14). Ei käytettävissä liikkuvan kuvan toiston aikana. Ainoastaan otettu kuva näkyy näytössä. Katselutietojen näyttö -valintanäkymässä valittu näyttö näytetään katselutilassa, kun kameran virta katkaistaan ja kytketään takaisin päälle. Jos [Katselutietojen näyttö] -asetukseksi on A4-valikon kohdassa [Muisti] valittu [Pois], [Vakiotietojen näyttö] -näkymä näytetään aina ensin, kun kameraan kytketään virta (s.77). Vakiotietojen näyttö 1/ 2000 F Yhden kuvan näyttö (Vakiotietojen näyttö) 1/ 2000 F Katselutilassa näytettävien tietojen valintanäyttö 12

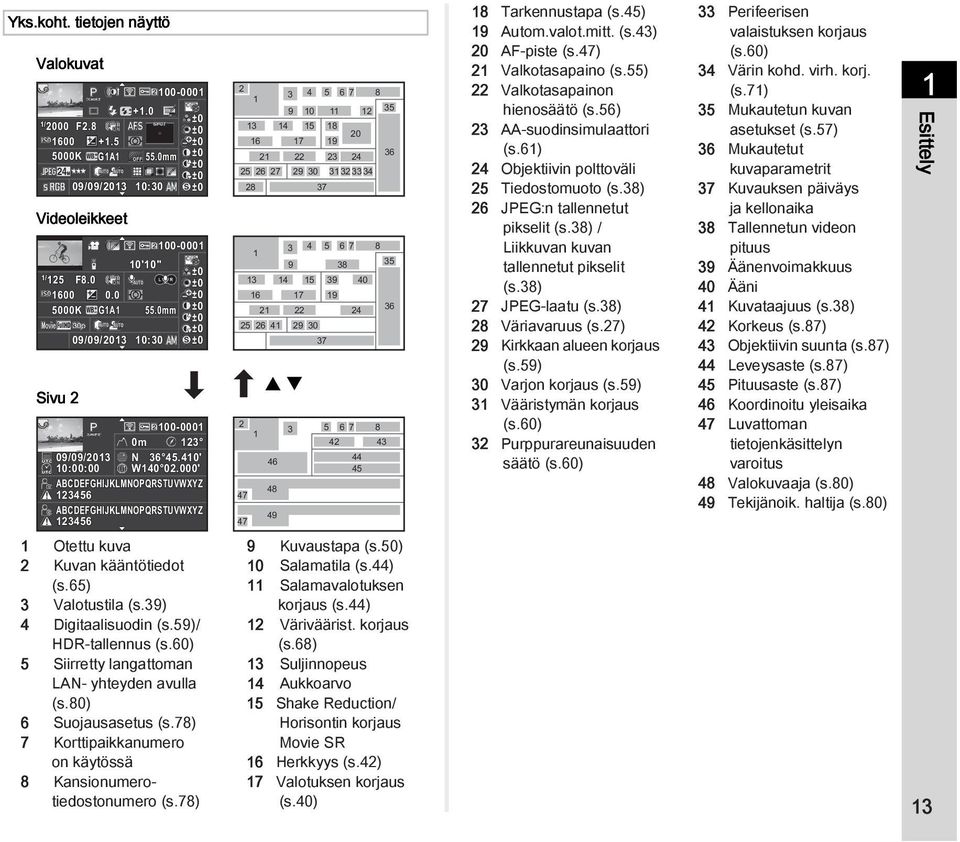

15 Yks.koht. tietojen näyttö Valokuvat 1/ 2000 F K G1A1 1/ 125 F K G1A mm 09/09/ :30 Videoleikkeet Sivu 2 10'10" 55.0mm 09/09/ :30 ±0 ±0 ±0 ±0 ±0 ±0 ± ±0 ±0 ±0 ±0 ±0 ±0 ± m /09/2013 N ' 10:00:00 W ' ABCDEFGHIJKLMNOPQRSTUVWXYZ ABCDEFGHIJKLMNOPQRSTUVWXYZ AB Tarkennustapa (s.45) 19 Autom.valot.mitt. (s.43) 20 AF-piste (s.47) 21 Valkotasapaino (s.55) 22 Valkotasapainon hienosäätö (s.56) 23 AA-suodinsimulaattori (s.61) 24 Objektiivin polttoväli 25 Tiedostomuoto (s.38) 26 JPEG:n tallennetut pikselit (s.38) / Liikkuvan kuvan tallennetut pikselit (s.38) 27 JPEG-laatu (s.38) 28 Väriavaruus (s.27) 29 Kirkkaan alueen korjaus (s.59) 30 Varjon korjaus (s.59) 31 Vääristymän korjaus (s.60) 32 Purppurareunaisuuden säätö (s.60) 33 Perifeerisen valaistuksen korjaus (s.60) 34 Värin kohd. virh. korj. (s.71) 35 Mukautetun kuvan asetukset (s.57) 36 Mukautetut kuvaparametrit 37 Kuvauksen päiväys ja kellonaika 38 Tallennetun videon pituus 39 Äänenvoimakkuus 40 Ääni 41 Kuvataajuus (s.38) 42 Korkeus (s.87) 43 Objektiivin suunta (s.87) 44 Leveysaste (s.87) 45 Pituusaste (s.87) 46 Koordinoitu yleisaika 47 Luvattoman tietojenkäsittelyn varoitus 48 Valokuvaaja (s.80) 49 Tekijänoik. haltija (s.80) 1 Esittely 1 Otettu kuva 2 Kuvan kääntötiedot (s.65) 3 Valotustila (s.39) 4 Digitaalisuodin (s.59)/ HDR-tallennus (s.60) 5 Siirretty langattoman LAN- yhteyden avulla (s.80) 6 Suojausasetus (s.78) 7 Korttipaikkanumero on käytössä 8 Kansionumerotiedostonumero (s.78) 9 Kuvaustapa (s.50) 10 Salamatila (s.44) 11 Salamavalotuksen korjaus (s.44) 12 Väriväärist. korjaus (s.68) 13 Suljinnopeus 14 Aukkoarvo 15 Shake Reduction/ Horisontin korjaus Movie SR 16 Herkkyys (s.42) 17 Valotuksen korjaus (s.40) 13

16 1 Esittely Histogramminäyttö/RGB-histogramminäyttö Voit siirtyä AB-painikkeilla histogramminäytöstä RGBhistogramminäyttöön ja takaisin AB / 2000 F Kirkkaushistogrammi 1/ 2000 F RGB-histogrammi Etsin Etsimen kautta kuvattaessa seuraavat tiedot näytetään etsimessä Histogrammi (kirkkaus) 2 Siirry RGB-histogrammiin/ kirkkaushistogrammiin 3 Suojausasetus 4 Korttipaikkanumero on käytössä 5 Kansionumerotiedostonumero 6 Tallenna RAW-data 7 Tiedostomuoto 8 Suljinnopeus 9 Aukkoarvo 10 Herkkyys 11 Valotuksen korjaus 12 Histogrammi (R) 13 Histogrammi (G) 14 Histogrammi (B) Automaattitarkennuksen tarkennuskehys (s.35) 2 Pistemittauksen kehys (s.43) 3 AF-piste (s.47) 4 Salamavalon ilmaisin (s.44) 5 Tarkennustapa (s.45) 6 Suljinnopeus 7 Aukkoarvo 8 Tarkennuksen ilmaisin 9 Valotuksen korjauspalkkiasteikko/ Elektroninen vesivaaka (s.15) ISO/ISO AUTO 11 Herkkyys (s.42)/ Valotuksen korjausarvo 12 AE-lukitus 13 Vaihda AF-pistettä (s.47) 14 Monivalotus (s.53) 15 Autom.valot.mitt. (s.43) 16 Kuvanvakaaja 17 Salamavalotuksen korjaus (s.44) 18 Valotuksen korjaus (s.40)/valotuksen haarukointi (s.52) 19 Tiedostomuoto(s.38) Tiedot näytetään etsimessä, kun laukaisin painetaan puoliväliin tai valotusmittauksen asetettuna käyttöaikana (oletusasetus: 10 sekuntia)

17 Automaattitarkennuksessa käytettävä tarkennuspiste näkyy punaisena (Tuo AF-alue näkyviin) painettaessa suljin puoliväliin. Voit asettaa sen [Pois]-tilaan kohdassa [14.Tuo AF-alue näkyviin] E2 valikossa. Voit säätää etsimen diopteria käyttämällä diopterin säätövalitsinta. Säädä säätövalitsinta, kunnes AF-kehys on tarkentunut. Nestekidenäyttö Suljinnopeus 2 Monivalotus (s.53) 3 Aukkoarvo 4 Kuvaus peili ylhäällä (s.52) 5 Autom.valot.mitt. (s.43) 6 AF-piste (s.47) 7 Salamavalotuksen korjaus (s.44) 8 Valotuksen korjauksen palkkiasteikko/ Elektroninen vaaka (s.15) 9 Valotuksen korjaus (s.40)/valotuksen haarukointi (s.52) 10 HDR-kuvaus (s.60) 11 Langaton LAN-yhteys (s.80) Akun varaustila 13 GPS-yksikkö yhdistetty (s.87) 14 Herkkyys (s.42)/ Valotuskorjaus (s.40) 15 Salamatila (s.44) 16 Kuvaustapa (s.50) 17 Korttipaikan numero (s.38) 18 Tiedostomuoto (s.38) 19 Jäljellä oleva kuvatallennus kapasiteetti/usb liitäntätila (s.66)/ulkoinen salamakanava (s.86)/ Sensorin puhdistus käynnissä Voit vaihtaa nestekidenäyttöpaneelin taustavaloasetuksia kohdassa [22. Nestekidenäytön valaisu] E4-valikossa. (s.28) Voit myös asettaa kameran niin, että nestekidenäyttöpaneelin valaistus käynnistyy tai sammuu, kun P on painettuna. (s.74) Elektroninen vesivaaka Voit tarkistaa, onko kamara kallellaan näyttämällä elektronisen tason. Elektroninen taso voidaan näyttää EV-asteikossa etsimessä ja tai nestekidenäyttöpaneelissa, tai reaaliaikaisen näkymän näytöllä. Valitse, näytetäänkö elektroninen taso [Elektroninen vesivaaka]- kohdassa A3-valikossa. (s.19) Vaakasuorassa (at 0 ) Kallistettuna 5 vasemmalle Pystysuorassa, kallistettuna 3 oikealle 1 Esittely 15

18 1 Esittely Toimintoasetuksien muuttaminen Kameran toimintoja ja niiden asetuksia voidaan valita ja muuttaa seuraavilla tavoilla: Toimintopainikkeet Ohjauspaneeli Valikot Paina ABCD-painikkeita valmiustilassa. Paina G-painiketta valmiustilassa. (Tässä käyttöoppaassa käytetään v-merkintää.) Paina F-painiketta. Ohjauspaneelin käyttö G Voit määrittää usein käytettyjä kuvaustoimintoja. Paina G- painiketta valmiustilassa. Tiedostomuoto /09/2013 Valitse kohde ABCD-painikkeilla. 10: Toimintopainikkeiden käyttö A Kuvaustapa s.50 B Salamatila s.44 C Valkotasapaino s.55 D Mukautettu kuva s.57 WXYZ Muuta asetuksia R-valitsimella. Paina E tehdäksesi yksityiskohtaisia asetuksia. Tiedostomuoto Peruuta Voit peruuttaa asetuksien määrittämisen painamalla F-painiketta. Vahvista kohteen valinta ja palaa ohjauspaneeliin painamalla E-painiketta. 16

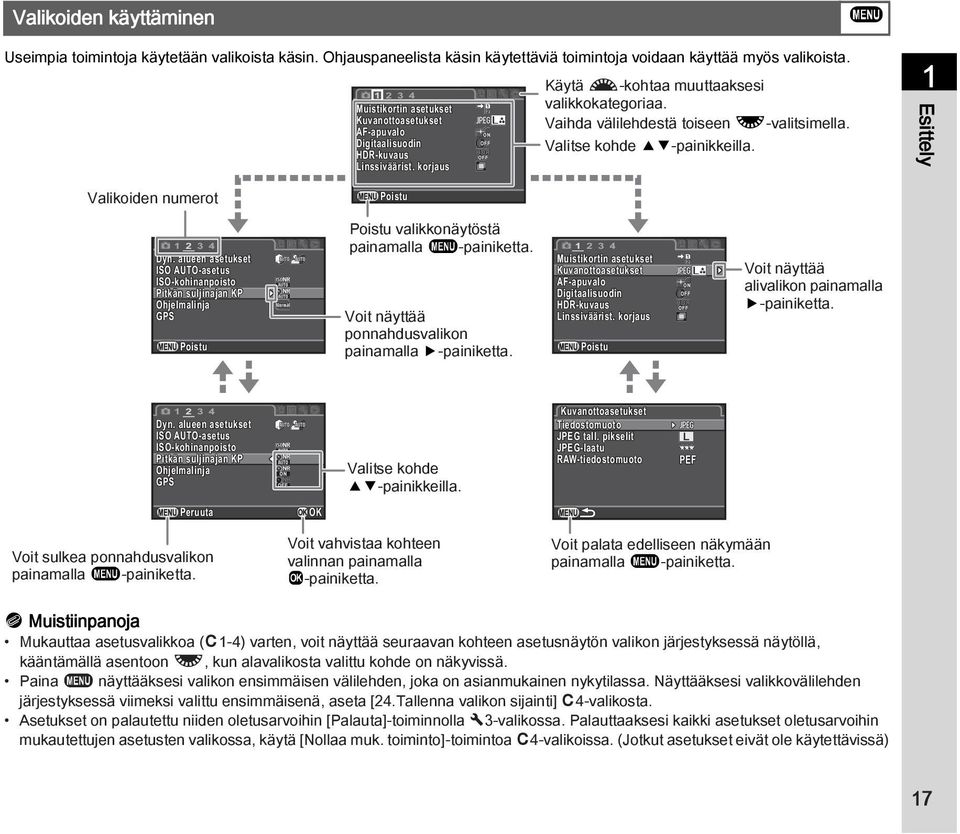

19 Valikoiden käyttäminen F Useimpia toimintoja käytetään valikoista käsin. Ohjauspaneelista käsin käytettäviä toimintoja voidaan käyttää myös valikoista. Käytä Q-kohtaa muuttaaksesi Muistikortin asetukset valikkokategoriaa. Kuvanottoasetukset Vaihda välilehdestä toiseen R-valitsimella. AF-apuvalo Digitaalisuodin Valitse kohde AB-painikkeilla. HDR-kuvaus Linssiväärist. korjaus 1 Esittely Valikoiden numerot Poistu Dyn. alueen asetukset ISO AUTO-asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja GPS Poistu Poistu valikkonäytöstä painamalla F-painiketta. Voit näyttää ponnahdusvalikon painamalla D-painiketta Muistikortin asetukset Kuvanottoasetukset AF-apuvalo Digitaalisuodin HDR-kuvaus Linssiväärist. korjaus Poistu Voit näyttää alivalikon painamalla D-painiketta Dyn. alueen asetukset ISO AUTO-asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja GPS Valitse kohde AB-painikkeilla. Kuvanottoasetukset Tiedostomuoto JPEG tall. pikselit JPEG-laatu RAW-tiedostomuoto PEF Peruuta Voit sulkea ponnahdusvalikon painamalla F-painiketta. Voit vahvistaa kohteen valinnan painamalla E-painiketta. Voit palata edelliseen näkymään painamalla F-painiketta. Mukauttaa asetusvalikkoa (E1-4) varten, voit näyttää seuraavan kohteen asetusnäytön valikon järjestyksessä näytöllä, kääntämällä asentoon R, kun alavalikosta valittu kohde on näkyvissä. Paina F näyttääksesi valikon ensimmäisen välilehden, joka on asianmukainen nykytilassa. Näyttääksesi valikkovälilehden järjestyksessä viimeksi valittu ensimmäisenä, aseta [24.Tallenna valikon sijainti] E4-valikosta. Asetukset on palautettu niiden oletusarvoihin [Palauta]-toiminnolla D3-valikossa. Palauttaaksesi kaikki asetukset oletusarvoihin mukautettujen asetusten valikossa, käytä [Nollaa muk. toiminto]-toimintoa E4-valikoissa. (Jotkut asetukset eivät ole käytettävissä) 17

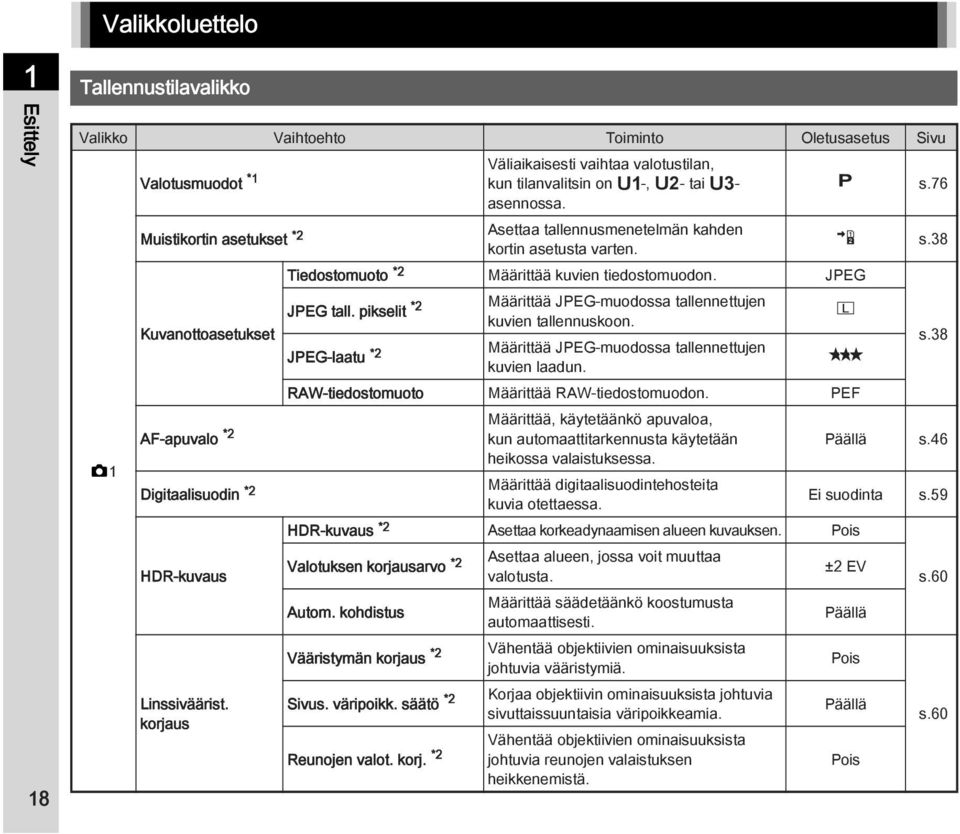

20 Valikkoluettelo 1 Esittely 18 Tallennustilavalikko Valikko Vaihtoehto Toiminto Oletusasetus Sivu A1 Valotusmuodot *1 Muistikortin asetukset *2 Kuvanottoasetukset AF-apuvalo *2 Digitaalisuodin *2 HDR-kuvaus Linssiväärist. korjaus Väliaikaisesti vaihtaa valotustilan, kun tilanvalitsin on O-, P- tai Q- asennossa. Asettaa tallennusmenetelmän kahden kortin asetusta varten. Tiedostomuoto *2 Määrittää kuvien tiedostomuodon. JPEG JPEG tall. pikselit *2 Määrittää JPEG-muodossa tallennettujen kuvien tallennuskoon. JPEG-laatu *2 Määrittää JPEG-muodossa tallennettujen kuvien laadun. m RAW-tiedostomuoto Määrittää RAW-tiedostomuodon. PEF Määrittää, käytetäänkö apuvaloa, kun automaattitarkennusta käytetään heikossa valaistuksessa. Määrittää digitaalisuodintehosteita kuvia otettaessa. HDR-kuvaus *2 Asettaa korkeadynaamisen alueen kuvauksen. Pois Valotuksen korjausarvo *2 Autom. kohdistus Vääristymän korjaus *2 Sivus. väripoikk. säätö *2 Reunojen valot. korj. *2 Asettaa alueen, jossa voit muuttaa valotusta. Määrittää säädetäänkö koostumusta automaattisesti. Vähentää objektiivien ominaisuuksista johtuvia vääristymiä. Korjaa objektiivin ominaisuuksista johtuvia sivuttaissuuntaisia väripoikkeamia. Vähentää objektiivien ominaisuuksista johtuvia reunojen valaistuksen heikkenemistä. G s.76 W s.38 q s.38 Päällä s.46 Ei suodinta s.59 ±2 EV Päällä Pois Päällä Pois s.60 s.60

21 Valikko Vaihtoehto Toiminto Oletusasetus Sivu A2 A3 Dyn. alueen asetukset *2 ISO AUTO-asetus *2 ISO-kohinanpoisto *2 Lisää kuvan dynamiikkaa ja estää liian kirkkaat ja tummat alueet kuvissa. Määrittää ISO AUTO -herkkyysasetuksen automaattisen korjauksen korjausalueen ja AUTO ISO-parametrit. Määrittää kohinanpoiston asetukset suurella ISO-herkkyydellä kuvattaessa. Auto/Auto s.59 ISO 100:sta ISO 3200/ Standardi:iin s.42 Autom s.43 Pitkän suljinajan KP *2 Määrittää kohinanpoiston asetukset hitaalla Autom suljinajalla kuvattaessa. Ohjelmalinja Määrittää ohjelmalinja-asetuksen. Normaali s.40 GPS Elävä näkymä Elektroninen vesivaaka Kontrasti AF *2 Määrittää kameratoiminnon, kun vaihtoehtoista GPS-laitetta käytetään. Määrittää AF-tilan elävällä näkymällä kuvaamista varten. s.87 Kasvontunnistus Tarkennuksen korostus *2 Korostaa tarkennetun kohteen ääriviivat ja Pois s.48 helpottaa siten tarkennuksen tarkastamista. Ruudukkonäkymä Näytä ruudukko elävän näkyvän aikana Pois Histogramminäyttö Näyttää histogrammin elävässä kuvassa. Pois Kirkkaushälytys Sommittelun säätö Etsin Elävä näkymä Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena elävässä kuvassa. Voit säätää kuvan sommittelua kuvanvakaajatoiminnon avulla. Näyttää elektronisen tason etsimen valotuksen asteikossa ja/tai nestekidenäytöllä. Näyttää elektronisen tason elävän näkymän aikana. Pois s.47 s.10 Pois s.61 Pois s.15 Päällä s.10 Horisontin korjaus Korjaa kameran vaakakallistuksen. Pois AA-suodinsimulaattori *2 Soveltaa alipäästösuodatinefektejä Pois s.61 käyttäen Shake Reduction-mekanismia. Shake Reduction *2 Kytkee kuvanvakaajatoiminnon. Päällä 1 Esittely 19

22 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu A3 A4 Anna polttoväli Pikakatselu Digitaalinen esikatselu Määrittää objektiivin polttovälin, mikäli käytössä on objektiivi, jonka polttovälitietoa kamera ei pysty lukemaan. Näyttöaika Määrittää pikakatselun näyttöajan. 1s Suurenna pikakatselu Tallenna RAW-data Määrittää, näytetäänkö suurennettu kuva pikakatselussa. Määrittää, tallennetaanko RAW-kuva pikakatselussa. 35mm s.84 Päällä Päällä Poista Määrittää, poistetaanko kuva pikakatselussa. Päällä Histogramminäyttö Näyttää histogrammin pikakatselussa. Pois Kirkkaushälytys Suurenna pikakatselu Tallenna esikatselukuva Histogramminäyttö Kirkkaushälytys Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena pikakatselussa. Määrittää, näytetäänkö suurennettu kuva digitaalisessa katselussa. Määrittää, mahdollistetaanko näytettyjen kuvien tallennus digitaalisessa esinäytössä. Näyttää histogrammin digitaalisessa katselussa. Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena digitaalisessa katselussa. Pois Päällä Päällä Pois Pois s.35 s.50 20

23 Valikko Vaihtoehto Toiminto Oletusasetus Sivu A4 E-valitsimen ohjelm. Painikkeiden mukautus Muisti Tallenna USER-tila *1 Näkyy vain, kun tilanvalitsin on asetettu O-, P-, tai Q- asentoon. *2 Tämä toiminto voidaan asettaa myös ohjauspaneelista. G I, J, XG H -,ISO,- I I, -, - J -, J, - K I, J, GLINE L M Asettaa Q / R / M-toiminnon jokaiselle valotustilalle. I, J, GLINE -, J, - N -, J, - m -, -, - n -, J, GLINE p I, J, GLINE o I, J, GLINE Kiertosuunta RAW/Fx-painike AF-painike Esikats. valitsin Peruuttaa vaikutuksen, joka on saatu, kun Q tai R on käytössä. Määrittää P-toiminnon. Määrittää I-toiminnon Määrittää kameratoiminnon, kun pääkytkin on käännetty (U)-asentoon. Määrittää, mitkä asetukset tallennetaan, kun kamerasta katkaistaan virta. Voit tallentaa usein käytetyt tallennusasetukset tilaan O, P tai Q tilavalitsimessa. Kierrä oikealle 1 pain. tiedostomuoto Ota AF1 käyttöön Optinen esikatselu Käytössä muita asetuksia kuin digitaalista suodinta tai HDRtallennusta varten. s.73 s.73 s.77 s.75 1 Esittely 21

24 Videovalikko 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu C1 Valotusasetus *1 Määrittää valotustilan C-tilalle. m s.41 Muistikortin asetukset *1 Valitsee yhden muistikorteista, joka on asetettu SD1- ja SD2- korttipaikkaan videoiden tallennusta varten. SD1 s.38 Videokuvausasetukset *1 Määrittää tallennettavien pikseleiden määrän ja kuvataajuuden. u/30p s.38 Tallen. äänen voimak. *1 Asettaa äänitystason ja äänenvoimakkuuden tallennukselle. Autom Digitaalisuodin *1 Määrittää kuviin digitaalisuodintehosteita. Ei suodinta s.59 HDR-kuvaus *1 Asettaa korkeadynaamisen alueen kuvauksen, kun ajuritila on asetettu tilaan [Interval Movie Record]. Pois s.60 Movie SR *1 Kytkee liikkuvan kuvan kuvanvakaajatoiminnon. Päällä *1 Tämä toiminto voidaan asettaa myös ohjauspaneelista. 22

25 Katseluvalikko Valikko Vaihtoehto Toiminto Oletusasetus Sivu B1 Diaesitys Pikazoom Kirkkaushälytys Näyttöaika Määrittää kuvien näyttövälin. 3s Näyttötehoste Määrittää kuvien välisen näyttötehosteen. Pois Toista katselu Aloittaa diaesityksen uudelleen alusta, kun viimeinen kuva on näytetty. Pois Autom.liik.kuv.toisto Toistaa videoleikkeet diaesityksen aikana. Päällä Asettaa suurennuksen esiasetuksen kuvien suurennustoimintoa varten. Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena katselutilassa, kun Vakiotietojen näyttö- tai Histogramminäyttö-toiminto on valittuna. s.64 Pois Pois Autom. kuvan kääntö Pystysuunnassa otetut kuvat sekä kuvat, joiden kääntötiedot on muutettu, käännetään katselutilassa. Päällä s.65 Suojaa kaikki kuvat Suojaa kerralla kaikkia muistikortille tallennettuja kuvia. Poista kaikki kuvat Poistaa kerralla kaikki kuvat, jotka on tallennettu muistikortille. 1 Esittely 23

26 Asetusvalikko 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu D1 Language/W Vaihtaa näyttökielen. English s.33 Päiväyk. asetus Määrittää päivämäärän ja kellonajan muodon. 01/01/2013 s.33 Maailmanaika Tekstin koko Äänitehosteet LCD-näyttö LCD-näyttöasetukset Opastusnäyttö Autom. näytön kierto Näytön väri Vaihtaa päivämäärä- ja aikanäytön kotikaupunkisi ja määritellyn kaupungin välillä. Määrittää suurennetaanko tekstin kokoa valikkoa valittaessa. Ottaa käyttöäänet käyttöön tai poistaa ne käytöstä sekä muuttaa äänenvoimakkuutta seuraaville toiminnoille: Tarkennettu, AE-L, Ajastin, Kaukosäädin, peilaus, AF-tilanvaihto ja P painike. Määrittää, näytetäänkö käyttöopastustiedot, kun kuvaustila vaihdetaan. Määrittää, näytetäänkö tilanäyttö ja ohjauspaneeli pystyasennossa, jos kameraa pidetään pystyasennossa. Määrittää -tilanäytön värin, kursorivalikon ja ohjauspaneelin. Näytön kirkkauden, saturaation ja värien säätäminen. Kotikaupunki s.77 Vakio s.33 Volyymi 3/ kaikki Päällä s.35 Päällä s.12 1 s

27 Valikko Vaihtoehto Toiminto Oletusasetus Sivu D2 D3 USB-liitäntä HDMI-lähtö Kytkee USB-liitäntätilan, kun kamera kytketään tietokoneeseen. Määrittää lähtösignaalin muodon, kun kamera kytketään AV-laitteeseen HDMI-tuloliitännän kautta. MSC s.66 Autom s.66 Kansion nimi Määrittää kansionimen, johon kuvat tallennetaan. Päiv. s.78 Luo uusi kansio Luo muistikortille uuden kansion. s.79 Tiedostonimi Määrittaa tiedostonimen valitulle kuvalle. IMGP/_IMG s.79 Tiedostonumero Tekijänoikeustiedot Vilkkumisen väh. Autom. virrankatk. Valitse akku Langaton muistikortti Palauta Juokseva numerointi Nollaa tiedostonumero Määrittää, jos haluat jatkaa tiedostojen juoksevaa numerointia, kun uusi kansio luodaan. Palauttaa tiedostonumeroasetuksen ja palaa numeroon 0001 joka kerta, kun uusi kansio luodaan. Määrittää Exif-tietoihin tallennettavat valokuvaajaja tekijänoikeustiedot. Vähentää näytön vilkkumista määrittämällä virransyötön taajuuden. Määrittää ajan, jonka kuluttua kameran virta katkaistaan automaattisesti, mikäli mitään toimintoja ei käytetä. Määrittää kameratoiminnan, kun akkukahva (lisävaruste) on kytketty kameraan. Määrittää kameran toiminnan, kun käytetään Eye-Fi-korttia tai Flu-korttia käytetään. Nollaa toimintopainikkeiden sekä A-, C-, B- ja D-valikoiden, ohjauspaneelin sekä katselutilan valikon asetukset. Päällä s.80 Pois s.80 50Hz 1 min. s.33 Automaattinen valinta/ Automaattinen tunnistus s.31 s.80 1 Esittely 25

28 Valikko Vaihtoehto Toiminto Oletusasetus Sivu 1 Esittely D4 Pikselikartoitus Hakee ja korjaa CMOS-kennon vialliset pikselit. s.89 Pölyhälytys Tunnistaa pölyn, joka on kiinnittynyt CMOS sensoriin ja näyttää visuaalisesi pölyn sijainnin monitorissa. s.89 Pölynpoisto Puhdistaa CMOS-kennon ravistamalla sitä. s.88 Anturin puhdistus Lukitsee peilin yläasentoon, jotta CMOS-kenno voidaan puhdistaa puhaltimella. s.89 Alustaminen Alustaa muistikortin s.34 Laiteohjelmisto/aset. Näyttää kameran laiteohjelmistoversion. Mukautettavien asetusten valikkotoiminnot Valikko Vaihtoehto Toiminto Oletusasetus Sivu 1. Valotusaskeleet Määrittää valotuksen korjauksen porrastuksen. 1/3 valotusaskelta s Herkkyysaskeleet Määrittää ISO-herkkyysasetuksen porrastuksen. 1 valotusaskel s Mittarin käyttöaika Asettaa mittarin käyttöajan 10s E1 4. AE-L ja AF-lukitus 5. Linkitä AE ja AF-piste Tällä asetetaan, lukitaanko valotusarvo, kun tarkennus on lukittu. Määrittää, yhdistetäänkö valotusarvo ja automaattitarkennuspiste tarkennusalueella. Pois Pois s Autom. valot. korjaus Määrittää, korjataanko valotusta automaattisesti, jos oikeaa valotusta ei voida määrittää. Pois 7. Aikavalotustilan asetukset Määrittää kameratoiminnon, joka aktivoidaan painamalla laukaisinta M-tilassa. Tila1 26

29 Valikko Vaihtoehto Toiminto Oletusasetus Sivu E2 E3 8. Haarukointijärjestys Määrittää valotuksen haarukoinnin järjestyksen s Yhden painall. haaruk. 10. WB säädettävä alue 11. WB salamaa käytettäessä 12. Autom. WB, hehkulamppu Määrittää, kuvataanko kaikki kuvat yhdellä laukaisimen painalluksella, kun valotuksen haarukointi on käytössä. Määrittää, hienosäädetäänkö valkotasapainoa automaattisesti, kun valonlähdettä määritetään valkotasapainoasetukselle. Määrittää salaman kanssa käytettävän valkotasapainoasetuksen. Määrittää, säädetäänkö hehkulampun värisävyä, kun valkotasapainoasetus on g (Automaatt. valkotasapaino). Pois s.52 Kiinteä s.56 Autom. valkotasapaino s.56 Pieni korjaus s Värilämpötilan askeleet Määrittää värilämpötilasäädön porrastuksen. Kelvin s Tuo AF-alue näkyviin 15. AF.S-asetus 16. AF.C 1. kuvan toiminto 17. Toiminto AF.C-tilassa 18. Säilytä AF-tila 19. AF kaukosäätimellä 20. Laukaisu varautum. aikana Voit tässä määrittää, näytetäänkö aktiivinen automaattitarkennuspiste etsimessä punaisena. Määrittää toimintojärjestyksen, kun tarkennustilaksi on valittu x ja laukaisin painetaan kokonaan pohjaan. Määrittää toimintojärjestyksen ensimmäiselle kuvalle, kun tarkennustilaksi on valittu y ja laukaisin painetaan kokonaan pohjaan. Määrittää jatkuvan kuvauksen toimintojärjestyksen kun tarkennustilaksi on valittu y. Määrittää, säilytetäänkö painopiste tietyn ajan, kun kohde sattuu tarkennuksen jälkeen siirtymään pois valitulta tarkennusalueelta. Määrittää, käytetäänkö automaattitarkennusta kuvattaessa kauko-ohjaimella. Määrittää, voidaanko laukaisinta käyttää, kun kiinteä salama latautuu. Päällä s.15 Tarkennuspainotteisuus s.46 Laukaisupainotteisuus s.46 Tarkennuspainotteisuus s.46 Pois s.46 Pois s.52 Pois s Väriavaruus Määrittää kuvan väriavaruuden. srgb 1 Esittely 27

30 Valikko Vaihtoehto Toiminto Oletusasetus Sivu 1 Esittely E4 22. Nestekidenäytön valaisu Määrittää nestekidenäytön valaisutason. Suuri s Tallentaa kääntötietoja Määrittää, tallennetaanko kääntötiedot kuvattaessa. Päällä s Tallenna valikon sijainti 25. Catch-in-tarkennus 26. AF-hienosäätö 27. Käyttää aukkorengasta Nollaa muk. toiminto Viimeinen näytetty valikon välilehti tallennetaan ja näytetään uudelleen, kun F-painiketta painetaan seuraavan kerran. Määrittää otetaanko Catch-in-tarkennus käyttöön, kun kameraan on kiinnitetty manuaalitarkenteinen objektiivi, ja kuva otetaan automaattisesti, kun kohteeseen on tarkennettu. Voit hienosäätää objektiiveja tarkasti kameran automaattitarkennusjärjestelmällä. Määrittää, voidaanko kuva ottaa, kun objektiivin aukkorengas on asetettu muuhun kuin 9-asentoon. Palauttaa kaikki mukautetun asetusvalikon asetukset oletusarvoihin. Nollaa valikon sijainti s.17 Pois Pois s.48 Poista käytöstä s.85 28

31 Aloittaminen Hihnan kiinnittäminen Objektiivin kiinnittäminen 1 Työnnä hihnan pää suojan ja kolmiorenkaan läpi. 1 Varmista, että kameran virta on katkaistu. 2 Irrota rungonsuojus (1) ja objektiivin takasuojus (2). Kun suojus on irrotettu, laske objektiivi käsistäsi siten, että kameraan kiinnitettävä pää on ylöspäin. 2 Aloittaminen 2 Kiinnitä hihnan pää siten, että se jää soljen sisäpuolelle. 3 Kohdista kameran ja objektiivin kiinnitysmerkit (punaiset pisteet, 3) keskenään ja lukitse objektiivi kääntämällä sitä myötäpäivään, kunnes se naksahtaa. 3 Objektiivin irrottaminen Kiinnitä objektiivinsuojus kierrä objektiivia vastapäivään pitäen samalla objektiivin vapautuspainiketta (4) painettuna. 4 29

32 2 Aloittaminen 30 uvaroitus Kiinnitä tai irrota objektiivi ympäristössä, joka on suhteellisen puhdas ja pölytön. Pidä rungonsuojus kamerassa, kun objektiivia ei ole kiinnitetty. Kiinnitä objektiivin taka- ja etusuojukset objektiiviin, kun irrotat sen kamerasta. Älä laita sormiasi kameran objektiivin kiinnityskohtaan äläkä kosketa peiliä. Kameran rungossa ja objektiivin liitännässä on objektiivitietoliitäntöjä. Lika, pöly tai ruoste saattavat vahingoittaa sähköjärjestelmää. Toimita kamera lähimälle huoltoedustajalle puhdistettavaksi. Emme vastaa muiden valmistajien objektiivien käytöstä aiheutuvista vahingoista, vaurioista tai toimintahäiriöistä. Lisätietoja kunkin linssin toiminnoista on kohdassa Toiminnot, joita voidaan käyttää eri objektiivien kanssa (s.83). Akun ja akkulaturin käyttäminen Käytä tälle kameralle tarkoitettua akkua D-LI90 ja akkulaturia D-BC90. Akun lataaminen 1 Kytke virtajohto akkulaturiin. Litium-ioniakku 3 1 Merkkivalo 2 Virtajohto Akkulaturi 2 Liitä virtajohto pistorasiaan. 3 Aseta akku akkulaturiin siten, että akun A-merkintä on ylöspäin. Merkkivalo syttyy, kun akku latautuu, ja sammuu, kun akku on latautunut täyteen. uvaroitus Älä käytä akkulaturia D-BC90 muiden kuin ladattavien D-LI90-litium-ioniakkujen lataamiseen. Muiden akkujen lataaminen saattaa aiheuttaa laturin vahingoittumisen tai ylikuumenemisen. Vaihda akku uuteen seuraavissa tapauksissa: Jos merkkivalo vilkkuu tai ei syty, vaikka akku on asetettu laturiin oikealla tavalla Jos akku tyhjenee nopeammin, vaikka se on ladattu (akun käyttöikä saattaa olla lopussa) Enimmäislatausaika on noin 390 minuuttia (lämpötilasta ja akun jäljellä olevasta varauksesta riippuen). Lataa akku 0 40 C:n lämpötilassa. Akun asettaminen paikalleen ja poistaminen uvaroitus Aseta akku akkutilaan oikein päin. Jos akku asetetaan väärin, sitä ei ehkä voida enää irrottaa. Pyyhi akun navat pehmeällä liinalla ennen paikalleen asettamista. Älä avaa akkutilan kantta tai poista akkua, kun kameran virta on kytkettynä. Ole varovainen, koska kamera tai akku saattaa kuumentua, jos kameraa käytetään yhtäjaksoisesti pitkän aikaa. Poista akku kamerasta, jos et aio käyttää sitä pitkään aikaan. Akku voi vuotaa ja vaurioittaa kameraa, mikäli se jätetään kameraan pitkäksi ajaksi käyttämättä. Jos kamerasta poistettua akkua ei tulla käyttämään vähintään kuuteen kuukauteen, lataa akkua noin 30 minuutin ajan ennen varastointia, ja sen jälkeen lataa akku uudelleen 6 12 kuukauden välein.

33 Säilytä akkua paikassa, jossa lämpötila pysyy huoneenlämpötilassa tai sen alapuolella. Älä säilytä akkua kuumassa paikassa. Päivämäärä ja kellonaika on ehkä asetettava uudelleen, jos akku on poistettuna kamerasta pitkään. Jos näin käy, aseta päiväys ja aika uudelleen. 1 Avaa akkutilan kansi. 2 Nosta akkutilan kannen avausvipua, avaa lukitus kääntämällä vipua kohti 1 OPEN-merkintää ja vedä sitten kansi auki. 2 Työnnä akku sisään site, että merkintä A osoittaa kameran ulkoreunan 3 puolelle, kunnes akku lukkiutuu paikalleen. Irrota akku työntämällä akun lukitusvipua sormella nuolen 3 suuntaan. 3 Sulje akkutilan kansi. Käännä lukitsemista varten akkutilan kannen lukitusvipua kohti CLOSE-merkintää. Akun varaustasoa ei ehkä näytetä oikein, jos kameraa käytetään alhaisessa lämpötilassa tai jatkuvaa kuvausta on käytetty pitkän aikaa. Akun suorituskyky heikkenee väliaikaisesti alhaisessa lämpötilassa. Kun käytät kameraa kylmässä, varaa mukaan ylimääräisiä akkuja ja pidä ne lämpiminä taskussasi. Akkujen suorituskyky palautuu ennalleen, kun ne viedään takaisin huoneenlämpöön. 5 4 Kun matkustat ulkomailla tai aiot ottaa paljon kuvia, pidä mukana vara-akkuja. Kun valinnaista akkukahvaa D-BG5 käytetään, voidaan seuraavat asetukset tehdä kohdassa [Valitse akku] D3-valikossa. Paristonkäytön prioriteetti Käytettävät AA-paristot Verkkolaitteen käyttäminen Suosittelemme K-AC132-verkkolaitesarjan (lisävaruste) käyttämistä, jos kameran näyttöä käytetään pitkään yhtäjaksoisesti tai jos kamera kytketään tietokoneeseen tai muuhun AV-laitteeseen. 1 Varmista, että kameran virta on katkaistu ja avaa sitten liitännän kansi. 2 Kohdista A ACverkkolaitteen DC-liittimen merkit ja kameran DCtuloliitin ja yhdistä. 3 Kytke virtajohto verkkolaitteeseen ja kytke sitten virtajohto pistorasiaan. uvaroitus Varmista ennen verkkolaitteen liittämistä tai irrottamista, että virta on katkaistu kamerasta. Varmista, että liittimet ovat kunnolla kiinni. Jos virta katkeaa kameran lukiessa muistikortin tietoja, muistikortti ja tallennetut tiedot voivat vaurioitua. Lue verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. 2 Aloittaminen 31

34 2 Aloittaminen Muistikortin asettaminen kameraan Seuraavia muistikortteja voidaan käyttää tämän kameran kanssa. SD-muistikortti, SDHC-muistikortti, ja SDXC-muistikortti Eye-Fi-kortti Tähän korttiin sopiva Flu-kortti Tässä oppaassa niitä kutsutaan muistikorteiksi. 1 Varmista, että kameran virta on katkaistu. 2 Avaa korttitilan kansi siirtämällä sitä nuolen 1 osoittamaan suuntaan. 3 Työnnä muistikortti kokonaan paikalleen muistikorttipaikkaan, kortin etikettipuoli näyttöön päin. Laita kortti SD2-korttipaikkaan käyttääksesi Eye-Fi-korttia tai Flu-korttia. Poista muistikortti työntämällä sitä kerran sisäänpäin Sulje korttitilan kansi ja siirrä sitä sitten nuolen 4 suuntaan. uvaroitus Älä poista muistikorttia silloin, kun muistikortin merkkivalo palaa. Jos muistikorttitilan kansi avataan, kun kameraan on kytketty virta, kameran virta katkeaa. Älä avaa kantta, kun kamera on käytössä. Alusta tässä kamerassa muistikortti, joka on käyttämätön tai jota on aiemmin käytetty muissa laitteissa. (s.34) Käytä videoleikkeiden tallentamiseen muistikorttia, jonka siirtonopeus on mahdollisimman suuri. Jos kirjoitusnopeus on tallennusnopeutta pienempi, tallentaminen voi keskeytyä. Lisätietoa siitä, miten tietoa tallennetaan, kun kaksi korttia on asetettuna, katso Mustikorttiasetukset (s.38). Käyttäessä Eye-Fi-korttia tai Flu-korttia, katso Käytettäessä langatonta muistikorttia (s.80). Aloitusasetukset Kytke kameraan virta ja määritä aloitusasetukset. Kameran kytkeminen päälle Käännä pääkytkin [ON]- asentoon (käytöstä). Kun kameraan kytketään virta ensimmäisen kerran ostamisen jälkeen, [Language/W]- näkymä avautuu.

35 Kameran virta katkaistaan automaattisesti, jos kameran toimintoja ei käytetä asetetun ajan kuluessa (oletusasetus: 1 min). Voit muuttaa asetusta D3-valikon kohdassa [Autom. virrankatk.]. Näyttökielen asettaminen 1 Valitse haluttu kieli ABCD-painikkeilla ja paina sitten E-painiketta. [Alkuperäisasetus] -näkymä avautuu valitulla kielellä. Siirry vaiheeseen 6, jos kohtaa F (Kotikaupunki) ei tarvitse muuttaa. 2 Siirrä B-painikkeella kehys kohtaan F ja paina sitten D-painiketta. [F Kotikaupunki] -näkymä avautuu. 3 Valitse kaupunki CD-painikkeilla. Voit vaihtaa alueen R-valitsimella. Luettelo kaupungeista, jotka voidaan asettaa kotikaupungiksi, on kohdassa Maailmanajan kaupunkien luettelo (s.96). Alkuperäisasetus Helsinki Tekstin koko Asetukset on tehty Peruuta Kotikaupunki Helsinki Kesäaika Peruuta 4 Valitse B-painikkeella [Kesäaika] (kesäaika), ja valitse sitten CD-painikkeilla S tai T. 5 Paina E-painiketta. Kamera palaa [Alkuperäisasetus]-näkymään. 6 Valitse B-painikkeella [Tekstin koko] ja paina D-painiketta. Suomi Vakio 7 Valitse AB-painikkeilla [Vakio] tai [Suuri], ja paina E-painiketta. Valittujen valikon kohteiden tekstikokoa voidaan kasvattaa valitsemalla [Suuri]. 8 Valitse B-painikkeella [Asetukset on tehty] ja paina sitten E-painiketta. [Päiväyk. asetus] -näkymä avautuu. Päivämäärän ja kellonajan asettaminen 1 Paina D-painiketta ja valitse sitten päiväyksen muoto AB-painikkeilla. 2 Paina D-painiketta ja valitse sitten 24 tai 12 tunnin näyttö AB-painikkeilla. 3 Paina E-painiketta. Valintakehys palaa kohtaan [Päiväyk. muoto]. 4 Paina B-painiketta ja paina sitten D-painiketta. Kehys siirtyy kuukauden kohdalle, jos päiväyksen muotona on [kk/pp/vv]. 5 Valitse kuukausi AB-painikkeilla. Aseta päivä, vuosi ja kellonaika samalla lailla. Alkuperäisasetus Suomi Helsinki Tekstin koko Vakio Suuri Asetukset on tehty Peruuta Alkuperäisasetus Helsinki Tekstin koko Asetukset on tehty Peruuta Suomi 00:00 Vakio Päiväyk. asetus Päiväyk. muoto pp/kk/vvp k / v 24h Päiv. 01/01/2013 Kellonaika Asetukset on tehty MENU Peruuta Päiväyk. asetus Päiväyk. muoto 00:00 Asetukset on tehty MENU Peruuta 24h Päiv. 01/01/2013 Kellonaika pp/kk/vvp k / v 2 Aloittaminen 33
