1 e_kb456.book Page 0 Monday, February 4, :48 PM Haluamme kiittää sinua tämän PENTAX-digitaalikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Tekijänoikeudet PENTAX -digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja nestekidenäytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa sekä SD- ja SDHC-muistikortteja kutsutaan tästä eteenpäin SD-muistikortiksi. Tuotemerkit PENTAX ja Optio ovat PENTAX Corporationin tuotemerkkejä. ( ) SDHC Logo on tuotemerkki. Tämä tuote tukee PRINT Image Matching III-toimintoa. PRINT Image Matching-toiminnolla varustettujen digitaalisten stillkameroiden, tulostimien ja ohjelmistojen avulla valokuvaajat voivat tuottaa heidän tavoitteitaan uskollisemmin toistavia kuvia. Jotkut toiminnot eivät ole käytettävissä tulostimissa, jotka eivät ole PRINT Image Matching III-yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matchinglogo on Seiko Epson Corporationin tuotemerkki. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tuotemerkkejä tai rekisteröityjä tuotemerkkejä. PictBridge PictBridge-toiminto mahdollistaa tulostimen ja kameran liittämisen suoraan toisiinsa, joten käyttäjä voi tulostaa kuvat suoraan yhdenmukaistettua standardia hyödyntämällä. Voit tulostaa kuvat suoraan kamerastasi todella helposti. Tuotteen rekisteröinti Voidaksemme palvella sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. Lisätietoja saat Tietokoneen kytkentäoppaasta (etusivun oikea alareuna).

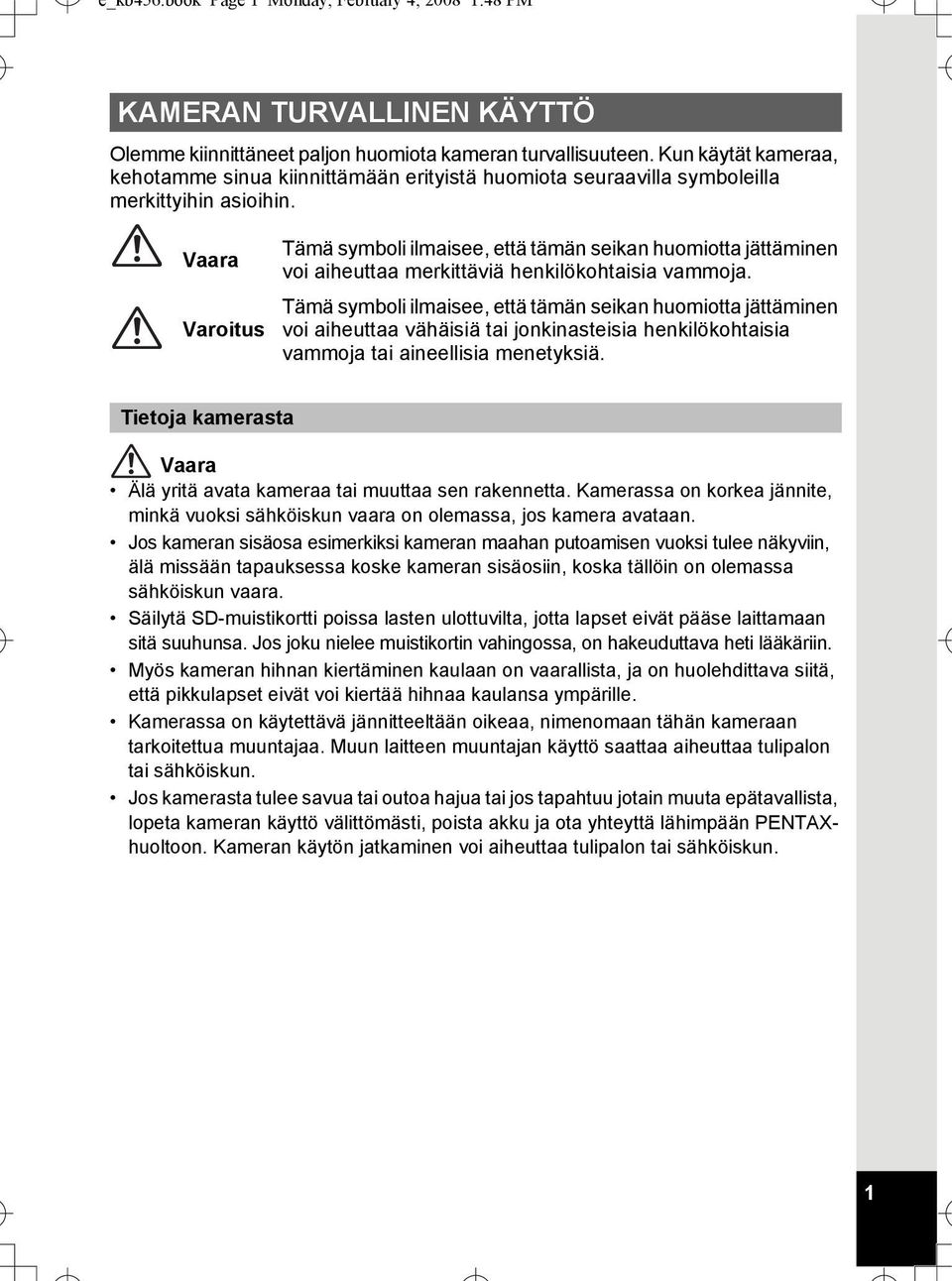

2 e_kb456.book Page 1 Monday, February 4, :48 PM KAMERAN TURVALLINEN KÄYTTÖ Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilökohtaisia vammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilökohtaisia vammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä yritä avata kameraa tai muuttaa sen rakennetta. Kamerassa on korkea jännite, minkä vuoksi sähköiskun vaara on olemassa, jos kamera avataan. Jos kameran sisäosa esimerkiksi kameran maahan putoamisen vuoksi tulee näkyviin, älä missään tapauksessa koske kameran sisäosiin, koska tällöin on olemassa sähköiskun vaara. Säilytä SD-muistikortti poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan sitä suuhunsa. Jos joku nielee muistikortin vahingossa, on hakeuduttava heti lääkäriin. Myös kameran hihnan kiertäminen kaulaan on vaarallista, ja on huolehdittava siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tähän kameraan tarkoitettua muuntajaa. Muun laitteen muuntajan käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Jos kamerasta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta kameran käyttö välittömästi, poista akku ja ota yhteyttä lähimpään PENTAXhuoltoon. Kameran käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. 1

3 e_kb456.book Page 2 Monday, February 4, :48 PM Varoitus Älä lataa uudelleen muita kuin D-LI78-litium-ioniakkuja. Akku voi räjähtää tai syttyä palamaan. Älä pidä sormeasi kiinni salamassa sen välähtäessä, koska se aiheuttaa palovamman vaaran. Älä laukaise salamaa, kun se koskettaa vaatteitasi, koska se saattaa haalistaa vaatteita. Jos akusta vuotanutta ainetta joutuu silmiin, se saattaa aiheuttaa näön menetyksen; älä hiero niitä. Huuhtele silmät puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Älä hankaa silmiä. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä. Varo-ohjeet D-LI78-akun käytöstä: - KÄYTÄ VAIN MÄÄRITETTYÄ LATURIA. - ÄLÄ HÄVITÄ POLTTAMALLA. - ÄLÄ PURA. - ÄLÄ AIHEUTA OIKOSULKUA. - ÄLÄ ALTISTA SUURILLE LÄMPÖTILOILLE. (140 F / 60 C) Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi akkua poistaessasi. Jotkut kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, jos näistä osista pidetään kiinni pitkän aikaa. Jos nestekidenäyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Perintötekijöistäsi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli mitään tavallisesta poikkeavaa ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. 2

4 e_kb456.book Page 3 Monday, February 4, :48 PM Tietoja akkulaturista ja verkkolaitteesta Vaara Älä käytä laitetta muulla kuin suositellulla jännitteellä. Laitteen käyttäminen muulla kuin sille tarkoitetulla virtalähteellä tai jännitteellä saattaa aiheuttaa tulipalon tai sähköiskun. Suositeltu jännite on V AC. Älä pura laitetta äläkä tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttö välittömästi ja ota yhteyttä lähimpään PENTAX-palvelukeskukseen. Laitteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos laitteen sisään pääsee vettä, ota yhteyttä PENTAX-palvelukeskukseen. Laitteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos akkulaturia tai verkkolaitetta käytettäessä nousee ukkonen, irrota virtajohto pistorasiasta ja lopeta laitteen käyttö. Laitteen käytön jatkaminen saattaa aiheuttaa laitevaurion, tulipalon tai sähköiskun. Jos virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pöly saattaa aiheuttaa tulipalon. Varoitus Älä aseta tai pudota painavia esineitä virtajohdon päälle äläkä vahingoita virtajohtoa taivuttamalla sitä liikaa. Jos virtajohto vahingoittuu, ota yhteyttä PENTAXpalvelukeskukseen. Älä oikosulje äläkä kosketa laitteen lähtöliittimiä, kun virtajohto on kytketty pistorasiaan. Älä kytke virtajohtoa märin käsin. Se saattaa aiheuttaa sähköiskun. Älä kohdista laitteeseen voimakkaita iskuja äläkä anna sen pudota kovalle pinnalle. Iskut ja putoaminen saattavat aiheuttaa toimintahäiriön. Älä lataa akkulaturilla muita kuin ladattavia D-LI78-litium-ioniakkuja. Muussa tapauksessa voi aiheutua ylikuumeneminen tai toimintahäiriö. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMAmääritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. 3

5 e_kb456.book Page 4 Monday, February 4, :48 PM Varotoimenpiteet käytön aikana Ota kameran mukana toimitettava kansainvälinen luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleenkin kunnolla, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennuksen sisällön säilymistä ei voi taata, jos tietojen tallennus, toisto tai siirto tietokoneellesi jne. ei onnistu kamerassa, tallennusvälineessä (SD-muistikortti) jne. olevan vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa eikä irrottaa. Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä tai alkoholibentseenillä. Kameraa ei pitäisi viedä kuumiin ja hyvin kosteisiin tiloihin. Erityistä huomiota tulisi kiinnittää kulkuneuvoihin, joiden sisälämpötila saattaa kohota hyvin korkeaksi. Tämä kamera ei ole vedenpitävä. Älä käytä kameraa paikassa, jossa se voi altistua sateelle, vedelle tai muulle nesteelle. Kameraa ei pidä säilyttää paikoissa, joissa käsitellään torjunta-aineita tai kemikaaleja. Kamera on syytä poistaa kotelostaan ja sitä tulee säilyttää hyvin tuuletetussa paikassa, jottei se homehdu säilytyksen aikana. Varmista, ettei kameraan kohdistu suuria tärähdyksiä, iskuja tai painetta, koska se saattaa vaurioittaa kameraa tai aiheuttaa toimintahäiriöitä. Kuljetettaessa kameraa moottoripyörällä, autossa, laivassa jne. se on suojattava tärähdyksiltä asettamalla se tyynyn päälle. Mikäli kameraan kohdistuu suuria tärähdyksiä, iskuja tai painetta, vie kamerasi lähimpään PENTAX-huoltoon ja tarkistuta kameran toiminto. Kameran käyttölämpötila on 0 40 C ( F). Kameran nestekidenäyttö muuttuu mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Nestekidenäytön vastenopeus hidastuu alhaisissa lämpötiloissa. Tämä johtuu nestekiteen ominaisuuksista eikä viasta kamerassa. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toiminta säilyy ennallaan. Jos kamera joutuu olosuhteisiin, joissa lämpötila muuttuu nopeasti, kameran sisäja ulkopinnalle voi tiivistyä kosteutta. Sen vuoksi pidä kameraa kameralaukussa tai muovipussissa ja ota se ulos sieltä, mikäli lämpötilaero häviää. Katso ohjeita SD-muistikortin käytöstä osiosta Varotoimet käytettäessä SD-muistikorttia (s.30). Ota huomioon, että SD-muistikortin tai sisäänrakennetun muistin alustaminen hävittää kaikki tiedot; tiedot voidaan ehkä pelastaa jollakin kaupallisilla ohjelmistoilla. Olet itse vastuussa kamerasi muistivälineiden käytöstä. Älä paina näyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. 4

6 e_kb456.book Page 5 Monday, February 4, :48 PM Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai näyttö vahingoitu. Kun käytät kameran kanssa jalustaa, varo kiristämästä jalustan kiinnitysruuvia liikaa. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC78- akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. Täyteen ladatun akun varastointi saattaa heikentää akun toimintaa. Vältä erityisesti varastointia korkeissa lämpötiloissa. Jos jätät akun paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akku ylilatautuu ja akun käyttöikä lyhenee. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. 5

7 e_kb456.book Page 6 Monday, February 4, :48 PM Sisällysluettelo KAMERAN TURVALLINEN KÄYTTÖ...1 Varotoimenpiteet käytön aikana...4 Sisällysluettelo...6 Käyttöoppaan rakenne...11 Kameran ominaisuudet...12 Pakkauksen sisällön tarkastaminen...15 Osien nimet...16 Käytössä tarvittavien osien nimet...17 Näytön merkinnät...18 Aloitus 21 Hihnan kiinnittäminen...21 Virran kytkeminen kameraan...22 Akun lataaminen...22 Akun asentaminen...23 Verkkolaitteen käyttäminen...26 SD-muistikortin asentaminen...28 Stillkuvien tallennetut pikselit ja laatutaso...31 Tallennetut kuvat, laatutaso ja liikkuvien kuvien kuvataajuus...32 Kameran kytkeminen päälle ja pois päältä...34 Toistotila...35 Alkuasetukset...36 Näyttökielen asettaminen...36 Päiväyksen ja kellonajan asettaminen...38 Pikaopas 40 Stillkuvien ottaminen...40 Stillkuvien katseleminen...42 Kuvien katseleminen...42 Edellisen tai seuraavan kuvan katseleminen...42 Katseltavan kuvan kääntäminen...43 Yleiset toiminnot 44 Painiketoimintojen käyttäminen...44 A -tila...44 Q-tila...46 Kameratoimintojen asetukset...48 Valikoilla määrittäminen...48 Valikkoluettelo...51 Kuvaustilan asettaminen

8 e_kb456.book Page 7 Monday, February 4, :48 PM Kasvontunnistustoiminnon asettaminen...56 Tietyn valikon tuominen näyttöön...57 Katselutoiminnon käyttö...59 Kuvaaminen 61 Kuvaaminen...61 Kuvaaminen automaattiasetuksilla (Auto Picture-tila)...61 Toimintojen asetus (Ohjelmatila)...62 Kuvaaminen perustilassa (Vihreä -tila)...63 Kuvien ottaminen pimeässä (Yökuvaus -tila/digital SR (Epäterävyyden vähentäminen) -tila)...65 Kuvien kehystäminen (Kehyssommittelu)...66 Ihmisten kuvaaminen (Luonnollinen ihonväri-/muotokuva-tila)...68 Lemmikin kuvaaminen (Lemmikki-tila)...70 Lasten kuvaaminen (Lapset-tila)...72 Panoraamakuvien ottaminen (Digitaalinen panoraamatila)...74 Vitkalaukaisimen käyttö...76 Jatkuva kuvaus jatkuva kuvaustila...77 Zoomin käyttö...78 Digitaalisen laajakuvatoiminnon käyttäminen (Digitaalinen laajakuvatoiminto)...81 Valotuksen asettaminen (Valotuksen korjaus)...84 Kuvaustietojen näyttäminen tallennustilassa...85 Kuvaustoimintojen asettaminen...87 Tarkennustilan valinta...87 Salamatilan valitseminen...89 Tallennettavien pikseleiden valitseminen...91 Laatutason valitseminen...93 Valkotasapainon säätäminen...94 Automaattisen valotusmittauksen asettaminen...96 Herkkyyden asettaminen...98 Automaattitarkennusolosuhteiden asetus Pikakatseluajan asettaminen (Pikakatselu) Kuvan terävyyden asettaminen (Terävyys) Värikylläisyyden asettaminen (Värikylläisyys) Kuvan kontrastin asettaminen (Kontrasti) Päiväyksen tulostustoiminnonasettaminen Asetusten tallentaminen (muisti) Liikkuvan kuvan tallennus Liikkuvan kuvan tallennus Tallennettujen pikseleiden valitseminen liikkuviin kuviin Laatutason valitseminen liikkuvaan kuvaan Kuvataajuuden valitseminen

9 e_kb456.book Page 8 Monday, February 4, :48 PM Liikkuvien kuvien tallennus mustavalkoisina tai seepiasävyisinä (Väritila) Movie SR (Liikkuvan kuvan kuvanvakaaja) -asettaminen Kuvien katselu ja poisto 115 Kuvien katselu Siirtyminen A -tilasta Q -tilaan Stillkuvien katseleminen Yhdeksän kuvan näyttö, kansionäyttö ja kalenterinäyttö Zoomtoisto Tuo kohteen kasvot lähemmäksi automaattisesti (Kasvojen näyttö lähikuvana) Kuvaustietojen näyttäminen katselutilassa Kameran tärähdyksen korjaaminen Digital SR -toiminnolla Diaesitys Liikkuvien kuvien toistaminen Liikkuvan kuvan toisto Kameran liittäminen AV-laitteisiin Kuvien poistaminen Yhden kuvan/ äänitiedoston poistaminen Valittujen kuvien ja äänitiedostojen poistaminen (Yhdeksän kuvan hakemistonäytöstä) Kaikkien kuvien ja äänitiedostojen poistaminen Poistettujen kuvien palauttaminen Kuvien ja äänitiedostojen suojaaminen poistolta (Suojaa) Kuvien muokkaaminen ja tulostaminen 136 Kuvien muokkaaminen Kuvan koon ja laadun muuttaminen (Koon muuttaminen) Kuvien rajaaminen Kuva- ja äänitiedostojen kopiointi Digitaalisuotimien käyttö Punasilmäisyyden vähennys Kehyksen lisääminen (Kehyssommittelu) Liikkuvien kuvien muokkaaminen Tulostuspalveluasetusten teko (DPOF) Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostus käyttäen PictBridgeä Kameran liittäminen tulostimeen Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostaminen DPOF-asetuksia käyttämällä Kaapelin irrottaminen tulostimesta

10 e_kb456.book Page 9 Monday, February 4, :48 PM Äänen tallentaminen ja toistaminen 157 Äänen tallentaminen (Äänentallennus-tila) Äänen toistaminen Äänen (ääniviestin) lisääminen kuviin Ääniviestin tallentaminen Ääniviestin toisto Asetukset 162 Kameran asetukset SD-muistikortin tai sisäisen muistin alustaminen Ääniasetusten muuttaminen Päiväyksen ja kellonajan muuttaminen Maailmanajan asettaminen Näyttökielen muuttaminen Kuvakansion nimen muuttaminen USB-yhteystilan muuttaminen Videon lähtösignaalin esitysmuodon muuttaminen Kameran näytön kirkkauden säätäminen Virransäästötoiminnon käyttäminen Automaattisen virrankatkaisun asettaminen Pikazoomaustoiminnon asettaminen Opastusnäytön asetukset Oletusasetusten palauttaminen (Palauta) Käynnistysnäytön muuttaminen Liite 180 Maailmanajan kaupunkien luettelo Oletusasetukset Kussakin kuvaustilassa käytettävissä olevat toiminnot Lisävarusteet Ilmoitukset Vianetsintä Tekniset tiedot TAKUUEHDOT Hakemisto

11 e_kb456.book Page 10 Monday, February 4, :48 PM Tässä oppaassa nelitoimisäätimen käyttö esitellään kuvissa, kuten alla. 2tai 4tai 5tai 3tai Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Viittaa hyödyllisiin tietoihin. Viittaa varotoimiin, joihin on syytä ryhtyä kameraa käytettäessä. A -tila Q -tila Tässä tilassa voit tallentaa stillkuvia, liikkuvaa kuvaa ja äänitiedostoja. Tässä käyttöoppaassa stillkuvien tallennustilaa kutsutaan nimellä Stillkuvien tallennustila, liikkuvan kuvan tallennustilaa kutsutaan nimellä C -tila ja äänitiedostojen tallennustilaa kutsutaan nimellä O -tila. Tässä tilassa voit katsella stillkuvia ja toistaa liikkuvaa kuvaa ja äänitiedostoja. 10

12 e_kb456.book Page 11 Monday, February 4, :48 PM Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat jaksot. 1 Aloitus Tässä jaksossa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. 2 Pikaopas Tässä jaksossa kerrotaan, miten voit yksinkertaisimmin ottaa ja katsella kuvia. Lue tämä jakso, jos haluat aloittaa kuvien ottamisen tai katselemisen saman tien. 3 Yleiset toiminnot Tässä jaksossa kerrotaan yleisistä toiminnoista, kuten painikkeiden toiminnoista ja valikoiden käytöstä. Katso lisätietoja alla olevista vastaavista jaksoista. 4 Kuvaaminen Tässä jaksossa kerrotaan eri tavoista, joilla kuvia otetaan, ja kuinka niihin liittyviä toimintoja asetetaan. 5 Kuvien katselu ja poisto Tässä jaksossa kerrotaan stillkuvien ja liikkuvien kuvien katselemisesta kameran tai television avulla ja kuvien poistamisesta kamerasta. 6 Kuvien muokkaaminen ja tulostaminen Tässä jaksossa kerrotaan stillkuvien eri tulostustavoista ja kuinka kuvia voi muokata kamerassa. Katso tietokoneen liitäntäoppaasta ohjeet kuvien siirtämisestä tietokoneelle ja kameran mukana toimitetun ohjelman asentamisesta. Katso ohjelman opastusnäytöistä ohjeet kuvien muokkaamisesta ja tulostamisesta tietokoneen avulla. 7 Äänen tallentaminen ja toistaminen Tässä jaksossa kerrotaan pelkkien äänitiedostojen tallentamisesta, äänen (ääniviestin) lisäämisestä kuvaan ja äänitiedostojen toistamisesta. 8 Asetukset Tässä jaksossa kerrotaan kameraan liittyvien toimintojen asettamisesta. 9 Liite Tässä osassa kerrotaan vianmäärityksestä ja kameran lisävarusteista

13 e_kb456.book Page 12 Monday, February 4, :48 PM Kameran ominaisuudet Tavanomaisen valokuvaamisen lisäksi Optio M50-kamerassa on lukuisia eri kuvausohjelmia eri tilanteita varten. Tässä luvussa kerrotaan, kuinka kameran tärkeimmistä ominaisuuksista saa parhaan hyödyn. Tutustumalla kameran tärkeimpiin ominaisuuksiin ja toimintoihin opit hyödyntämään kameraasi parhaalla mahdollisella tavalla. Edistykselliset liikkuvan kuvan tallennusja valokuvaamistoiminnot Optio M50 on varustettu kuvanvakaajatoiminnolla, joka vähentää kameran tärinää liikkuvaa kuvaa tallennettaessa. (s.114) Tallenna urheilutapahtumia elokuvaksi samalla kun tallennat parhaan otoksen valokuvaksi. Lisää kuviisi hauskoja kehyksiä! Optio M50 tarjoaa mahdollisuuden lisätä hauskan kehyksen esimerkiksi lapsesta tai lemmikistäsi ottamaasi kuvaan. (s.66) Voit myös lisätä kehyksen jo ottamiisi kuviin. Säädä kohteen sijaintia tai pienennä tai suurenna sen kokoa kuvassa siten, että se vastaa kehyksen muotoa ja kokoa. Nyt sinun ei tarvitse olla huolissasi siitä, että kehyksen sisällä oleva kuva on vinossa. (s.145) Korista kuvasi kehyksellä. 12

14 e_kb456.book Page 13 Monday, February 4, :48 PM Helppokäyttöiset tallennus- ja toistotoiminnot! Optio M50:n käytännöllisen suunnittelun ansiosta kameraa on helppo käyttää vain muutamalla painikkeella. Valitsemalla oikean kuvakkeen voit valita kuvaustilan (s.53) ja valita tilanteeseen sopivat asetukset tai katselutilan (s.115, s.136) ja käyttää erilaisia katselu- ja muokkaustoimintoja. Näytössä oleva ohjeen avulla voit tarkistaa kussakin tilassa käytettävissä olevat toiminnot ja niiden käyttötavan. (s.53, s.59) Kuvaustilan opas näkyy tallennustilavalikossa ja toistotilan opas toistotilan valikossa muutaman sekunnin ajan tilan valitsemisen jälkeen. (s.53, s.59) Green-tilassa voit ottaa kuvia helposti vakioasetuksilla. (s.63) Voit esittää kuvia ja äänitiedostoja kalenterin muodossa! Optio M50 tarjoaa mahdollisuuden näyttää päiväyksen perusteella tallennettuja kuvia ja äänitiedostoja kalenterin muodossa. (s.117) Tämän ansiosta voit löytää nopeasti kuvan ja äänitiedoston, jonka haluat toistaa. 13

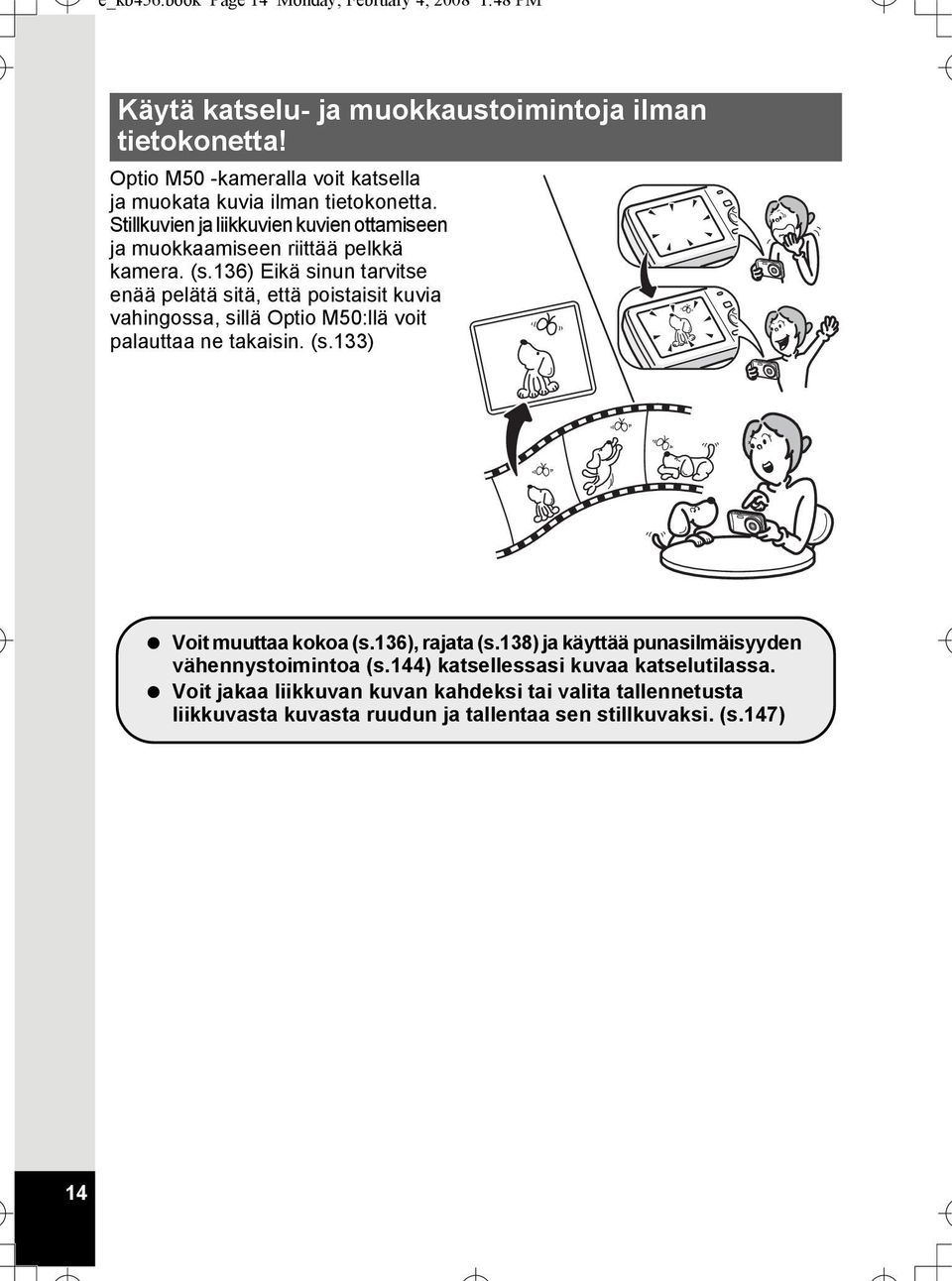

15 e_kb456.book Page 14 Monday, February 4, :48 PM Käytä katselu- ja muokkaustoimintoja ilman tietokonetta! Optio M50 -kameralla voit katsella ja muokata kuvia ilman tietokonetta. Stillkuvien ja liikkuvien kuvien ottamiseen ja muokkaamiseen riittää pelkkä kamera. (s.136) Eikä sinun tarvitse enää pelätä sitä, että poistaisit kuvia vahingossa, sillä Optio M50:llä voit palauttaa ne takaisin. (s.133) Voit muuttaa kokoa (s.136), rajata (s.138) ja käyttää punasilmäisyyden vähennystoimintoa (s.144) katsellessasi kuvaa katselutilassa. Voit jakaa liikkuvan kuvan kahdeksi tai valita tallennetusta liikkuvasta kuvasta ruudun ja tallentaa sen stillkuvaksi. (s.147) 14

16 e_kb456.book Page 15 Monday, February 4, :48 PM Pakkauksen sisällön tarkastaminen Kamera Optio M50 Hihna O-ST51 (*) Ohjelmisto (CD-ROM-levy) S-SW77 USB-kaapeli I-USB7 (*) AV-kaapeli I-AVC7 (*) Ladattava litium-ioniakku D-LI78 (*) Akkulaturi D-BC78 (*) Virtajohto (*) Käyttöopas (tämä opas) Tähdellä (*) merkittyjä tarvikkeita on saatavana myös lisävarusteina. Paristolaturia ja virtajohtoa ei myydä erikseen, vaan ne myydään vain yhdessä (paristolaturisarja K-BC78). Muut lisävarusteet on esitetty kohdassa Lisävarusteet (s.188). 15

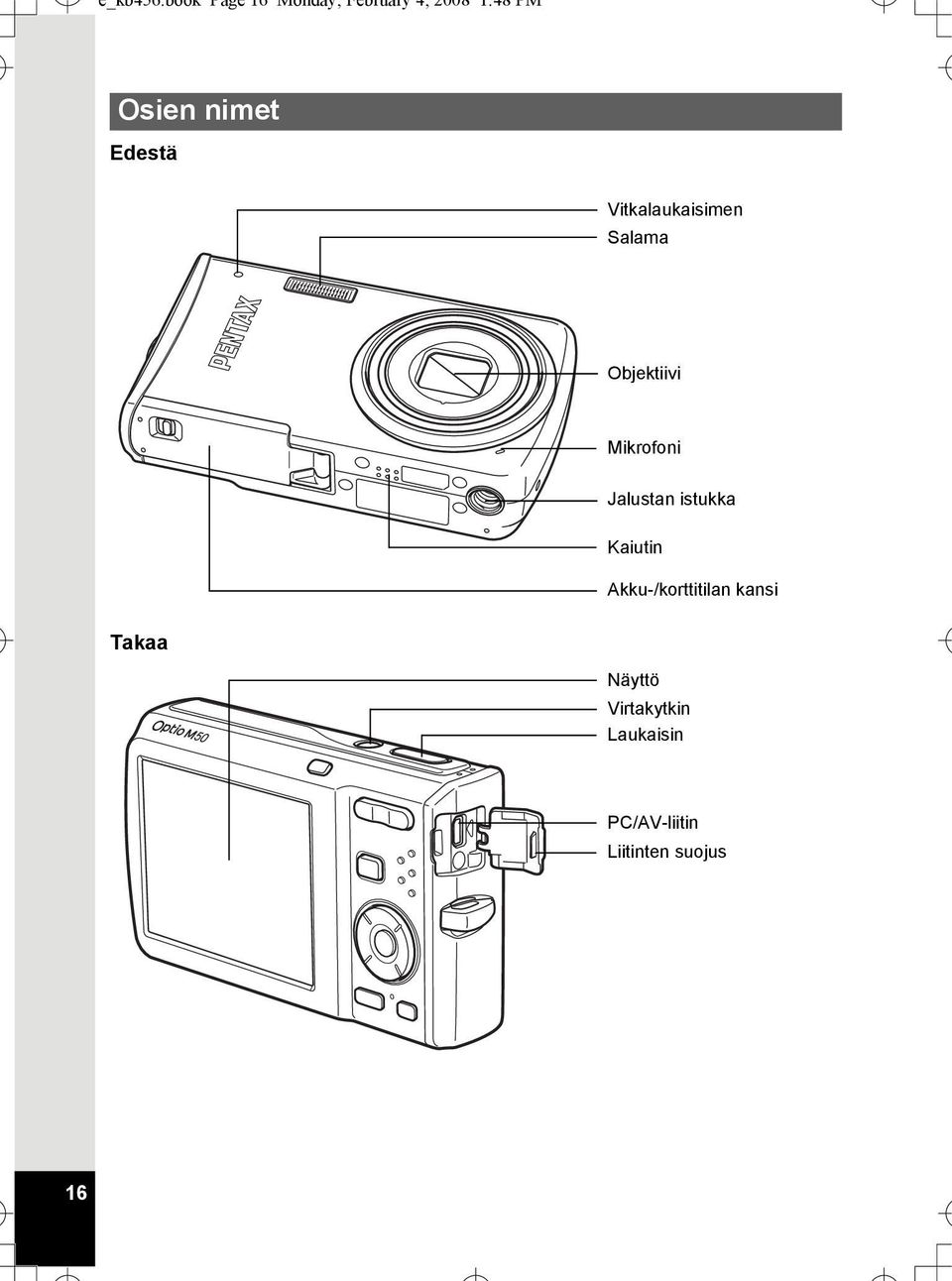

17 e_kb456.book Page 16 Monday, February 4, :48 PM Osien nimet Edestä Vitkalaukaisimen Salama Objektiivi Mikrofoni Jalustan istukka Kaiutin Akku-/korttitilan kansi Takaa Näyttö Virtakytkin Laukaisin PC/AV-liitin Liitinten suojus 16

18 e_kb456.book Page 17 Monday, February 4, :48 PM Käytössä tarvittavien osien nimet Virtakytkin Laukaisin I-painike Zoom /w/x/f/y painike Q-painike Nelitoimisäädin 4/W-painike Vihreä/i-painike 3-painike Katso painikkeiden toimintojen selitykset kohdasta Painiketoimintojen käyttäminen (s.44 - s.47). 17

19 e_kb456.book Page 18 Monday, February 4, :48 PM Näytön merkinnät Normaalinäyttö stillkuvien tallennustilassa Näytössä näkyy erilaisia tietoja, kuten kuvausolosuhteet Kuvaustila (s.53) 9 Jäljellä oleva kuvien 2 Kasvontunnistuksen kuvake (s.56) tallennuskapasiteetti 3 Salamakuvaustila (s.89) 10 Paristojen varaustilan ilmaisin (s.25) 4 Käyttötapa (s.76, s.77) 11 Tarkennuskehys (s.40) 5 Kameran tärähtämisen varoitus (s.85)12 Valotuksen korjaus (s.84) 6 Tarkennustila (s.87) 13 Päivämäärä ja kellonaika (s.38) 7 Digitaalisen zoomin kuvake (s.78) 14 Maailmanajan asetus (s.167) /250 F3.5 Älykkään zoomin kuvake (s.78) Muistin tila (s.34) /02/ :25 + : Sisäinen muisti 16 Suljinaika (ei korttia) 17 Aukko a : SD-muistikortti r : Kortti on kirjoitussuojattu 15 Päiväyksen tulostuksen kuvake (s.105) * 16 ja 17 ilmestyvät vain kun laukaisin painetaan puoliväliin. * Jotkut ilmoitukset eivät ehkä ilmesty näyttöön valitusta kuvaustavasta riippuen

20 e_kb456.book Page 19 Monday, February 4, :48 PM Histogrammi + Infonäyttö stillkuvien tallennustilassa /250 F M Kirkas kohta (vilkkuu punaisena) 6 Laatu (s.93) 2 Tumma kohta (vilkkuu keltaisena) 7 Valkotasapaino (s.94) 3 Suljinaika 8 AE metering (s.96) 4 Aukko 9 Herkkyys (s.98) 5 Tallennettavien pikselien määrä (s.91) 10 Histogrammi (s.86) * 3 ja 4 ilmestyvät vain kun laukaisin painetaan puoliväliin. * Jotkut ilmoitukset eivät ehkä ilmesty näyttöön valitusta kuvaustavasta riippuen. Kehyksen kirkkaat ja tummat alueet Kun jokin kehyksen osa on niin kirkas, että se ylivalottuu, kyseinen alue vilkkuu varoitukseksi punaisena. Vastaavasti, kun jokin osa on niin tumma, että se alivalottuu, kyseinen alue vilkkuu varoitukseksi keltaisena. 19

21 e_kb456.book Page 20 Monday, February 4, :48 PM Täysnäyttö stillkuvien katselutilassa (Kaikki tässä esitetyt kohteet ovat tässä esillä opastustarkoituksessa.) Näytössä näkyy erilaisia tietoja, kuten kuvausolot. A1 A12 näkyvät kun [Tavallinen näyttö] tai [Histogrammi + Info] on valittu. B1 B10 näkyvät vain, kun [Histogrammi + Info] on valittu. (s.121) 20 A1 B1 B2 B3 B4 B5 B6 B7 B8 B9 A12 8M 200 1/250 F3.5 A /02/ :25 A2 A3 A4 A5 A6 A7 A8 B10 A9 A10 A1 Katselutila (s.59) A11 Näppäinlukituksen kuvake (s.64) w : Stillkuvan katselu-tila (s. 59) A12 Kasvontunnistuksen kuvake (s.56) P : Digitaalinen SR (s.122) B1 Kirkas kohta (vilkkuu punaisena) A2 Kansion numero (s.170) (s.19) A3 Tiedoston numero B2 Tallennettavien pikselien määrä A4 A5 Suojauskuvake (s.134) Ääniviestin kuvake (s.161) B3 (s.91) Laatu (s.93) A6 A7 Paristojen varaustilan ilmaisin (s.25) B4 Äänen voimakkuuden kuvake (s.161) B5 Valkotasapaino (s.94) AE metering (s.96) A8 Muistin tila (s.34) B6 Herkkyys (s.98) + : Sisäinen muisti (ei korttia) B7 Tumma kohta (vilkkuu keltaisena) a : SD-muistikortti (s.19) r : Kortti on kirjoitussuojattu B8 Suljinaika A9 Tallennettu päivämäärä ja aika (s.38) B9 Aukko A10 Nelitoimisäätimen käyttöohje B10 Histogrammi (s.86) Normaalinäytössä A6 ja A9 häviävät näytöstä, mikäli mitään toimintoja ei tehdä kahden sekunnin kuluessa. Merkintöjen opas Valittavien painiketoimintojen opas näkyy näytössä käytön aikana. Painikkeet näkyvät alla olevan kuvan mukaisesti. Nelitoimisäädin (2) 2 Zoom-keinuvipu Nelitoimisäädin (3) 3 4/W-painike OK Nelitoimisäädin (4) 4 Laukaisin SHUTTER Nelitoimisäädin (5) 5 Vihreä/i-painike X, i 3-painike MENU I-painike I, J

22 e_kb456.book Page 21 Monday, February 4, :48 PM Aloitus Hihnan kiinnittäminen Kiinnitä kameran mukana tullut hihna (O-ST51) kameraan. 1 1 Aloitus 1 Työnnä hihnan kapea pää hihnan kiinnityssilmukan läpi. 2 Työnnä hihnan toinen pää lenkin läpi ja vedä kireäksi. 2 21

23 e_kb456.book Page 22 Monday, February 4, :48 PM Virran kytkeminen kameraan 1 Aloitus 3 Latauksen merkkivalo Latautumisen aikana: palaa Lataus valmis: sammuu 2 Pistorasiaan Akku Virtajohto Akkulaturi 1 Akun lataaminen Lataa akku akkulaturilla, ennen kuin käytät sitä kamerassa ensimmäisen kerran tai sen oltua pitkän aikaa käyttämättömänä tai kun ilmoitus [Akku tyhjä] tulee näkyviin. Huomaa: AC -verkkojohto Suojattu, SPT-2 tai NISPT-2-tyyppinen, 18/2 joustava johto, nimellisjännite 125 V, 7A, vähintään 1.8m (6ft) 1 Liitä virtajohto D-BC78-akkulaturiin. 2 Liitä virtajohto pistorasiaan. 3 Aseta akku laturiin niin, että PENTAX-logo on ylöspäin. Latauksen merkkivalo palaa akun latautumisen aikana ja sammuu, kun lataus on suoritettu loppuun. 4 Kun akku on latautunut, poista se laturista. Akun lataaminen täyteen kestää enintään noin 150 minuuttia. Akun lataukseen sopivan ympäristön lämpötila on 0 40 C ( F). (Latausaika riippuu ympäristön lämpötilasta ja latausoloista.) Akun käyttöikä on lopussa, kun se alkaa tyhjentyä nopeasti lataamisen jälkeen. Vaihda uusi akku. Älä käytä akkulaturia muiden kuin ladattavien D-LI78-litium-ioniakkujen lataamiseen, koska laturi saattaa ylikuumentua tai vahingoittua. Jos akku on laitettu laturiin oikein, mutta latauksenmerkkivalo ei syty, akku saattaa olla viallinen. Vaihda tilalle uusi akku. 22

24 e_kb456.book Page 23 Monday, February 4, :48 PM 1 Akku-/korttitilan kansi Aloitus Akku-/korttitilan kannen lukitsinvipu Akku Akun asentaminen Käytä kameran mukana toimitettua akkua. Lataa akku, ennen kuin käytät sitä kamerassa ensimmäisen kerran. 1 Avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta kohti OPEN-asentoa 1 ja avaa kansi 2. 2 Paina akku-/korttitilan lukitusvipua akun sivureunalla suuntaan 3 ja aseta akku paikalleen niin, että PENTAX-logo osoittaa objektiivia kohti. Työnnä akkua, kunnes se lukittuu paikalleen. Varmista, että olet asettanut akun siten, että PENTAX-logo osoittaa kohti objektiivia. Mikäli akkua ei ole asetettu oikein, seurauksena saattaa olla toimintahäiriö. 3 Sulje akku-/korttitilan kansi. Sulje akku-/korttitilan kansi ja siirrä kannen lukitusvipu LOCK-asentoon. 23

25 e_kb456.book Page 24 Monday, February 4, :48 PM 1 Akun poistaminen 1 Avaa akku-/korttitilan kansi. 2 Irrota akku painamalla akku-/korttitilan kantta suuntaan 3. Akku vapautuu. Vedä akku pois kamerasta. Aloitus Tämä kamera toimii litium-ioniakulla D-LI78. Toisen tyyppisen akun käyttö saattaa vahingoittaa kameraa ja aiheuttaa toimintahäiriöitä. Aseta akku paikalleen oikein. Väärin asennettu akku voi aiheuttaa kameran toimintahäiriöitä. Älä poista akkua silloin, kun kameraan on kytketty virta. Mikäli akkua on säilytetty yli 6 kuukautta, lataa sitä 30 minuutin ajan akkulaturilla ja säilytä erillään. Muista ladata akku uudelleen joka 6 tai 12 kuukausi. Akun paras säilytyslämpötila on huoneenlämmössä. Vältä akun säilyttämistä korkeissa lämpötiloissa. Jos akku on poissa kamerasta pitkiä aikoja, päiväys ja kellonaika saattavat nollautua. Ole varovainen, koska akku saattaa kuumentua jos kameraa käytetään jatkuvasti pitkän aikaa. Kuvantallennustila, liikkuvan kuvan tallennusaika, äänen tallennusaika ja toistoaika (23 :ssa, näyttö päällä ja käytössä täyteen ladattu akku) Kuvantallennuskapasiteetti *1 (salamaa käytetty 50%:ssa kuvista) Liikkuvan kuvan tallennusaika *2 Äänen tallennusaika *2 Katseluaika *2 Noin 210 kuvaa Noin 70 min Noin 300 min Noin 240 min *1: Tallennustila ilmaisee CIPA-standardin mukaisessa testaustilanteessa otettujen kuvien lukumäärän. Todellinen tila saattaa vaihdella kuvausolosuhteista riippuen. (Mittausolosuhteet: näyttö on päällä, 50%:ssa kuvista käytetään salamaa, lämpötila 23 celsiusasteessa.) *2: Perustuu tehtaalla suoritettuun testiin. 24

26 e_kb456.book Page 25 Monday, February 4, :48 PM Akun teho saattaa heiketä väliaikaisesti, kun lämpötila laskee. Muista ottaa vara-akku mukaan, kun matkustat ulkomaille tai kylmille seuduille tai kun aiot ottaa paljon kuvia. Akun varaustilan ilmaisin Voit tarkistaa akun varaustilan näytön Näyttö (vihreä) (vihreä) (keltainen) (punainen) [Akku tyhjä] -merkistä. Akun jäljellä oleva varaus Jäljellä on riittävästi virtaa. Akun varaus on vähenemässä. Akun varaus on jo hyvin heikko. Akun varaus on lopussa. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 1 Aloitus 25

27 e_kb456.book Page 26 Monday, February 4, :48 PM 1 Aloitus Virtajohto Verkkolaite 4 3 Tasavirtaliitin 6 Verkkolaitteen liitin Verkkolaitteen käyttäminen Käytä K-AC78-verkkolaitesarjaa (lisävaruste), jos aiot käyttää kameraa pitkän aikaa tai liittää kameran tietokoneeseen. 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/ korttitilan kansi. 2 Irrota akku. Katso akku-/korttitilan avaus- ja akun irrotusohjeet kohdasta s Kiinnitä tasavirtaliitin. Kiinnitä tasavirtaliitin painamalla akku-/korttitilan kannen lukitusvipua tasavirtaliittimen reunalla. Varmista, että tasavirtaliitin on lukittunut paikalleen. 4 Vedä tasavirtaliittimen johto ulos. Vedä kameran ja paristo-/korttitilan liitoskohdassa oleva kieleke ulos siten, että saat tasavirtaliittimen johdon vedetyksi ulos. 5 Sulje akku-/korttitilan kansi. 6 Liitä verkkolaitteen liitin tasavirtaliittimen verkkovirtaliitäntään. 7 Liitä virtajohto verkkolaitteeseen. 8 Liitä virtajohto pistorasiaan. 26

28 e_kb456.book Page 27 Monday, February 4, :48 PM Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että virtajohto ja sähköjohto, joka kytkee verkkolaitteen kameraan, ovat kunnolla kiinni. Tietoja saattaa hävitä, jos jompikumpi johto irtoaa samalla kun tietoja tallennetaan SD-muistikorttiin tai sisäiseen muistiin. Käytä verkkolaitetta varoen välttääksesi tulipalon tai sähköiskun. Lue kohta KAMERAN TURVALLINEN KÄYTTÖ (s.1) ja Tietoja akkulaturista ja verkkolaitteesta (s.3), ennen kuin käytät verkkolaitetta. Lue K-AC78-verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. Akkua ei voi ladata kameran sisällä edes silloin, kun verkkolaite on kytkettynä. Kytkiessäsi verkkolaitetta kameraa ei voi asettaa pystyasentoon pöydälle, koska tasavirtaliittimen johto vedetään ulos kameran pohjasta. Älä myöskään aseta kameraa objektiivi alaspäin, koska objektiivi työntyy ulos kun kameraan kytkeytyy virta. Kun kytket verkkolaitteen ja katselet näytöstä kuvia tai teeti kameran asetuksia, pidä kameraa kädessäsi tai kiinnitä se jalustaan. 1 Aloitus 27

29 e_kb456.book Page 28 Monday, February 4, :48 PM SD-muistikortin asentaminen 1 Aloitus Akku-/korttitilan kansi SD-muistikortin tila SD-muistikortti Tässä kamerassa käytetään SD-muistikorttia. Tallennetut kuvat ja äänitiedostot voidaan tallentaa SD-muistikorttiin, jos kameraan on sellainen asennettu. Jos kamerassa ei ole korttia, ne tallennetaan sisäiseen muistiin. (s.34) Alusta tässä kamerassa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa tai digitaalilaitteissa. Katso alustusohjeet kohdasta SD-muistikortin tai sisäisen muistin alustaminen (s.162). Varmista, että kameran virta on sammutettu, ennen kuin asetat tai irrotat SD-muistikortin. Stillkuvien tallennuskapasiteetti vaihtelee SD-muistikortin kapasiteetin ja valitun pikselimäärän ja laatutason mukaan. (s.31) Vitkalaukaisimen merkkivalo vilkkuu, kun kamera tallentaa muistikorttiin tai lukee sitä. Tietojen varmuustallennus Kamera ei ehkä kykene käyttämään sisäisessä muistissa olevia tietoja mikäli kameraan tulee toimintahäiriö. Tallenna tärkeät tiedot tietokoneelle tai muuhun muistivälineeseen. 28

30 e_kb456.book Page 29 Monday, February 4, :48 PM 1 Avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta kohti OPEN-asentoa 1 ja avaa kansi 2. 2 Työnnä SD-muistikortti korttitilaan siten, että tarra on kameran etuseinää kohti (objektiivinpuoleista seinää kohti). Työnnä korttia, kunnes se napsahtaa. Jos kortti ei ole täysin paikallaan, kuvat ja ääni eivät ehkä tallennu oikein. 3 Sulje akku-/korttitilan kansi. Sulje akku-/korttitilan kansi ja siirrä kannen lukitusvipu LOCK-asentoon. 1 Aloitus SD-muistikortin poistaminen 1 Avaa akku-/korttitilan kansi. 2 Irrota SD-muistikortti painamalla sitä korttitilaan. Vedä kortti ulos. 29

31 e_kb456.book Page 30 Monday, February 4, :48 PM 1 Aloitus Varotoimet käytettäessä SD-muistikorttia SD-muistikortissa on kirjoitussuojauskytkin. Kytkimen asettaminen asetukseen LOCK suojaa olemassa olevia tietoja estämällä uusien tietojen tallentamisen, olemassa olevien tietojen poistamisen tai kortin alustamisen. Kirjoitussuojauskytkin r näkyy näytössä, kun kortti on kirjoitussuojattu. Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä poista SD-muistikorttia tai katkaise kamerasta virtaa, kun korttiin tallennetaan tietoja, kuvia tai äänitiedostoja toistetaan tai kamera on liitetty USB-kaapelilla tietokoneeseen, koska tiedot saattavat kadota tai kortti vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Estä kortin kastuminen ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. PENTAX ei vastaa kadonneista tiedoista. (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun korttia ei ole käytetty pitkään aikaan. (4) kun kortti poistetaan, verkkolaitteesta katkaistaan virta tai akku irrotetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos korttia ei käytetä pitkään aikaan, sillä olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Vältä kortin käyttöä tai säilytystä paikoissa, joissa se joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kortin käyttöä tai säilytystä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilavaihteluille tai tiivistyvälle kosteudelle. Käytettäessä SD-muistikorttia, jonka tallennusnopeus on hidas, tallennus saattaa keskeytyä liikkuvia kuvia tallennettaessa, vaikka muistitilaa on riittävästi, tai tallennuksen ja toiston toimiminen saattaa kestää kauan. Tietoa yhteensopivista SD-muistikorteista saat PENTAXin Internet-sivuilta. Muista alustaa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa. Katso ohjeet kohdasta SD-muistikortin tai sisäisen muistin alustaminen (s.162). Ota huomioon, että kortin alustaminen ei välttämättä hävitä tietoja niin, ettei niitä voida palauttaa jollakin yleisellä kaupallisella ohjelmalla. Yleisesti myynnissä on ohjelmia, joilla voidaan tuhota tiedostot täydellisesti. Jos aiot hävittää SD-korttisi, antaa tai myydä sen, varmista, että kaikki kortilla olevat tiedot ovat hävitetty täydellisesti tai, että tuhoat itse kortin, mikäli sillä on henkilökohtaisia tai arkaluontoisia tietoja. Joka tapauksessa olet itse vastuussa SD-kortilla olevista tiedoista. 30

32 e_kb456.book Page 31 Monday, February 4, :48 PM Stillkuvien tallennetut pikselit ja laatutaso Valitse stillkuvien pikselien määrä (koko) ja laatutaso (tiedon pakkaussuhde) sen mukaan, miten aiot käyttää ottamiasi kuvia. Parempi laatutaso ja suurempi tallennettavien pikselien määrä tuottavat tulostettaessa terävämmät kuvat, mutta samalla SD-muistikorttiin tai sisäiseen muistiin tallennettava tietomäärä kasvaa ja otettavien kuvien enimmäismäärä vähenee. Tallennetun tai tulostetun kuvan laatu riippuu myös laatutasosta, valotuksen korjauksesta, tulostimen tarkkuudesta ja monista muista tekijöistä, joten sinun ei tarvitse valita kuin tarvittava määrä pikseleitä. Suuntaa-antavana ohjeena i ( ) riittää postikorttikokoisille tulosteille. Katso alla olevasta taulukosta sopivat asetukset käyttötarkoituksen mukaan. Sopiva tallennettujen pikseleiden määrä käyttötarkoituksen mukaan Tallenn. piks. E f g h i Käyttö Laadukkaiden tai A4-kokoisten kuvien tulostus tai kuvien muokkaus tietokoneella. Postikorttikokoisten kuvien tulostus. l m Kuvien käyttö Internet-sivuilla tai sähköpostin liitetiedostoina. Oletusasetus on E ( ). Sopiva laatutaso käyttötarkoituksen mukaan C Paras Pienin pakkaussuhde. Sopii tulostettaviin kuviin. D Parempi Terävämpi Normaali pakkaussuhde. Sopii tietokoneen näytöstä katseltaviin kuviin. Suurin pakkaussuhde. Sopii sähköpostin liitetiedostoina tai Internetsivuilla käytettäviin kuviin. E Hyvä Oletusasetus on D (Parempi). 1 Aloitus 31

33 e_kb456.book Page 32 Monday, February 4, :48 PM Valitse stillkuville sopiva tallennettavien pikselien määrä ja laatutaso [A Tallennustila]-valikosta. Tallennettavien pikseleiden valitseminen 1s.91 1 Aloitus Laatutason valitseminen 1s.93 Tallennetut pikselit, laatutaso ja kuvantallennuskapasiteetti (kuvien keskimääräinen lukumäärä) C (Paras) D (Better) E (Hyvä) Sisäinen muisti 512 Mt Sisäinen muisti 512 Mt Sisäinen muisti 512 Mt E kuvaa 121 kuvaa 25 kuvaa 232 kuvaa 38 kuvaa 351 kuvaa f kuvaa 188 kuvaa 38 kuvaa 355 kuvaa 54 kuvaa 503 kuvaa g kuvaa 236 kuvaa 49 kuvaa 457 kuvaa 69 kuvaa 643 kuvaa h kuvaa 293 kuvaa 61 kuvaa 570 kuvaa 88 kuvaa 816 kuvaa i kuvaa 472 kuvaa 83 kuvaa 774 kuvaa 121 kuvaa 1119 kuvaa l kuvaa 888 kuvaa 155 kuvaa 1439 kuvaa 192 kuvaa 1777 kuvaa m kuvaa 1777 kuvaa 297 kuvaa 2747 kuvaa 363 kuvaa 3358 kuvaa Edellä mainitut luvut voivat vaihdella aiheen, kuvausolosuhteiden, kuvaustilan, SD-muistikortin jne. mukaan. Tallennetut kuvat, laatutaso ja liikkuvien kuvien kuvataajuus Valitse tallennettavat pikselit, laatutaso ja kuvataajuus (ruutujen määrä sekunnissa) sen mukaan, miten aiot ottamiasi liikkuvia kuvia käyttää. Mitä suurempi tallennettujen pikseleiden määrä ja laatutaso on, sitä kirkkaammat yksityiskohdat ovat, mutta myös tiedostokoko on suurempi. Mitä enemmän ruutuja sekuntia kohden, sitä parempi liikkuvan kuvan laatu on, mutta myös tiedostokoko on suurempi. Valitse sopiva tallennettavien pikselien määrä, laatutaso ja kuvataajuus [A Tallennustila]-valikon kohdasta [Liikkuva kuva]. Tallennettujen pikseleiden valitseminen liikkuviin kuviin 1s.110 Laatutason valitseminen liikkuvaan kuvaan 1s.111 Kuvataajuuden valitseminen 1s

34 e_kb456.book Page 33 Monday, February 4, :48 PM Sopiva tallennettujen pikseleiden määrä käyttötarkoituksen mukaan m ( ) Sopii TV:ssä tai tietokoneen näytöstä katseltaviin kuviin. D ( ) Sopii Internet-sivuilla tai sähköpostin liitetiedostoina käytettäviin kuviin. Oletusasetus on m ( ). Sopiva laatutaso käyttötarkoituksen mukaan C Paras Kirkkaammat kuvat D Parempi E Hyvä Rakeisemmat kuvat Oletusasetus on C (Paras). Sopiva kuvataajuus käyttötarkoituksen mukaan 30fps 15fps Tuottaa laadukkaita liikkuvia kuvia, mutta lyhentää kokonaistallennusaikaa. Pidentää kokonaistallennusaikaa, koska tiedostokoko on pienempi. Oletusasetus on 30fps (ruutua sekunnissa). Tallennetut pikselit, laatutaso, kuvataajuus ja tallennusaika (Keskimääräinen tallennusaika) m D C 48 s. D E C D E 30fps 15fps Ääni Sisäinen Sisäinen Sisäinen 512 Mt 512 Mt muisti muisti muisti 1 min. 5 s. 1 min. 39 s. 1 min. 17 s. 1 min. 45 s. 2 min. 28 s. 7 min. 31 s. 10 min. 4 s. 15 min. 15 s. 11 min. 59 s. 16 min. 14 s. 22 min. 53 s. 1 min. 36 s. 2 min. 10 s. 3 min. 12 s. 2 min. 28 s. 3 min. 24 s. 4 min. 57 s. 14 min. 48 s. 20 min. 8 s. 29 min. 37 s. 22 min. 53 s. 31 min. 28 s. 45 min. 47 s. 41 min. 17 s. 512 Mt 6 h 14 min. 15 s. Yllä olevat tiedot perustuvat PENTAX-yhtiön vakiokuvausoloihin, ja ne saattavat vaihdella kohteen, kuvausolojen ja käytetyn SD-muistikortin mukaan. Tallennus voi jatkua, kunnes sisäinen muisti / SD-muistikortti täyttyy tai kun tallennetun liikkuvan kuvan koko saavuttaa 2 Gt (käytettäessä SDHC-korttia). Jos tallennus loppuu 2 Gt:ssa, aloita tallennus uudelleen ja jatka liikkuvan kuvan tallennusta 2 Gt:n osissa. 1 Aloitus 33

35 e_kb456.book Page 34 Monday, February 4, :48 PM Kameran kytkeminen päälle ja pois päältä 1 Virtakytkin Aloitus 1 Paina virtakytkintä. Kameraan kytketään virta ja näyttö käynnistyy. Kun kytket kameraan virran objektiivin suojus aukeaa, ja objektiivi pitenee hieman. Jos kielivalintanäyttö tai päivämäärän asetusnäyttö tulee näkyviin kytkiessäsi kameraan virran, aseta näytön kieli ja/tai oikea päivämäärä ja kellonaika noudattamalla kohdan s.36 ohjeita. 2 Paina virtakytkintä uudelleen. Näyttö sammuu, objektiivin suojus sulkeutuu ja kamerasta katkeaa virta. Kuvaaminen 1s.61 Muistikortin tarkistaminen Muistikortti tarkistetaan automaattisesti, kun kameraan kytketään virta. + ilmestyy näyttöön, kun kamerassa ei ole SD-muistikorttia. Tässä tapauksessa kuvat ja äänitiedostot tallennetaan kameran sisäiseen muistiin. r ilmestyy näyttöön a:n sijasta, jos SD-muistikortin kirjoitussuojauskytkin on lukittuna. Kuvan ja äänen tallennus ei onnistu, jos kirjoitussuojaus on lukittuna. Muistin tila 38 02/02/ :25 34

36 e_kb456.book Page 35 Monday, February 4, :48 PM Q-painike 1 Aloitus Toistotila Käytä tätä tilaa, kun haluat toistaa kuvan tai äänitiedoston heti ottamatta lisää kuvia. 1 Paina virtakytkintä samalla, kun pidät Q-painiketta painettuna. Näyttöön syttyy virta objektiivi sisään vetäytyneenä ja kamera käynnistyy katselutilassa. Vaihda katselutilasta A-tilaan painamalla Q-painiketta (toistopainiketta) tai painamalla laukaisin puoliväliin. Stillkuvien katseleminen 1s.42 35

37 e_kb456.book Page 36 Monday, February 4, :48 PM Alkuasetukset 1 Aseta kieli, aika ja päiväys ostettuasi kameran, ennen kuin alat ottaa kuvia. Aloitus [Language/ ] (Kieli)-näyttö tulee näkyviin kytkiessäsi kameraan virran ensimmäisen kerran. Muuta kieli kohdassa Näyttökielen asettaminen olevien ohjeiden mukaisesti ja muuta päiväys ja aika kohdassa Päiväyksen ja kellonajan asettaminen (s.38) olevien ohjeiden mukaisesti. Kieli-, päiväys-, ja aika-asetuksia voidaan muuttaa myöhemmin. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen ohjeita (1s.169). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen ohjeita (1s.165). Näyttökielen asettaminen Nelitoimisäädin 4-painike 3-painike 1 Valitse nelitoimisäätimellä (2345) näytön kieli. English Deutsch Dansk Svenska Suomi Polski Italiano Magyar Nederlands MENU Peruuta OK OK 36

38 e_kb456.book Page 37 Monday, February 4, :48 PM 2 Paina 4-painiketta. Alkuasetusnäyttö tulee esiin valitunkielisenä. Mikäli [Kotikaupunki] ja kesäaika-asetukset ovat oikein, paina 4-painiketta uudelleen saadaksesi [Päiväyk. asetus] -näytön esiin. Siirry kohtaan Päiväyksen ja kellonajan asettaminen (s.38). Siirry vaiheeseen 3 Kotikaupunkiasetuksen ja DST (kesäaikaasetuksen) tekeminen, mikäli asetukset eivät ole oikeat. Initial Setting Hometown Helsinki MENU Cancel English DST OFF OK OK Kesä-/talviaika 1 Aloitus Jos valitset vahingossa väärän kielen ja siirryt seuraavaan toimintoon, voit palauttaa oikean kielen suorittamalla seuraavan toimenpiteen. Jos valitsit vahingossa väärän kielen 1 Paina nelitoimisäädintä (5). 2 Paina nelitoimisäädintä (2345), valitse kieli ja paina sen jälkeen 4-painiketta. Alkuasetusnäyttö tulee esiin valitunkielisenä. Kun vaiheen 2 jälkeen tuleva näyttö on toisen kielinen 1 Paina 4 -painiketta. 2 Paina 3-painiketta. 3 Paina nelitoimisäädintä (5). 4 Valitse [Language/ ] käyttämällä nelitoimisäädintä (32). 5 Paina nelitoimisäädintä (5). [Language/ ] -näyttö tulee näkyviin. 6 Valitse kieli nelitoimisäätimellä (2345). 7 Paina 4 -painiketta. [W Asetus]-näyttö tulee esiin valitunkielisenä. Kieleksi on nyt valittu haluamasi kieli. Lue seuraavilla sivuilla annetut ohjeet, kuinka kotikaupunki- ja aika-asetukset nollataan. Halutessasi muuttaa kotikaupunkia, noudata kohdassa Maailmanajan asettaminen (s.167) annettuja ohjeita. Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen (s.165) ohjeita. 37

39 e_kb456.book Page 38 Monday, February 4, :48 PM 1 Aloitus Kotikaupunkiasetuksen ja DST (kesäaika-asetuksen) tekeminen 3 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kotikaupunki]. 4 Paina nelitoimisäädintä (5). Kotikaupungin näyttö tulee näkyviin. 5 Valitse kaupunki painamalla nelitoimisäädintä (45). 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [DST] (Kesäaika). 7 Valitse nelitoimisäätimellä (45) asetukseksi O (päällä) tai P (pois). 8 Paina 4 -painiketta. Alkuasetusnäyttö tulee näkyviin. 9 Paina 4 -painiketta. Päivämääräasetuksen näyttö tulee näkyviin. Aseta seuraavaksi päiväys ja kellonaika. Päiväyksen ja kellonajan asettaminen Aseta oikea päivämäärä ja kellonaika sekä esitystapa. 1 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [pp/kk/vv]. 2 Valitse nelitoimisäätimellä (23) päiväyksen ja kellonajan esitystapa. Alkuperäisasetus Kotikaupunki Helsinki MENU Peruuta Päiväyk. asetus Suomi DST OFF 01/01/2008 0:00 OK OK Päiväyk.muoto pp/kk/vv 24h Päiväys Aika MENU Peruuta OK OK 3 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [24h]. 4 Valitse kuva nelitoimisäätimellä (23) [24h] (24 tunnin näyttö) tai [12h] (12 tunnin näyttö). 5 Paina nelitoimisäädintä (5). Kehys palaa kohtaan [Päiväyk.muoto]. Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2008 Aika 0:00 MENU Peruuta OK OK 38

40 e_kb456.book Page 39 Monday, February 4, :48 PM 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Päiväys]. Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys Aika 01/01/2008 0: Paina nelitoimisäädintä (5). Kehys siirtyy kuukauden kohdalle. 8 Muuta kuukautta nelitoimisäätimellä (23). Muuta päivä ja vuosi samalla lailla. Muuta seuraavaksi aika. Jos valitset [12h] vaiheessa 4, am ja pm vaihtelevat näytössä ajan mukaan. 9 Paina 4-painiketta. Asetus on tehty ja kamera palaa tallennustilaan. MENU Peruuta OK OK Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2008 Aika 0:00 MENU Peruuta OK OK Aloitus Kieli-, päiväys-, kellonaika-, kotikaupunki- ja kesäaika-asetuksia voidaan muuttaa. Lisäohjeita saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen ohjeita (1s.169). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen ohjeita (1s.165). Halutessasi muuttaa kaupunkia tai ottaa kesäaika-asetuksen pois päältä tai ottaa sen käyttöön, noudata kohdassa Maailmanajan asettaminen (1s.167) annettuja ohjeita. Alkuasetusnäytön tai päivämäärän asetusnäytön näkyessä voit peruuttaa asetustoiminnon ja vaihtaa tallennustilaan painamalla 3-painiketta. Jos teet näin, näytöllä näkyy alkuasetusnäyttö seuraavan kerran, kun kytket kameraan virran. Kun painat 4-painiketta vaiheessa 9, kameran kello nollautuu. Aseta tarkka aika painamalla 4-painiketta, kun aikasignaali (esim. televisiossa tai radiossa) saavuttaa 00 sekuntia. Videon lähtösignaalin esitysmuoto (NTSC/PAL) asetetaan sen kaupungin mukaan, joka valittiin alkuasetusnäytön kohdassa [Kotikaupunki]. Saat lisätietoja eri kaupungeille alkuasetusnäytössä asetettavasta videon lähtösignaalin esitysmuodosta sivulta ( Maailmanajan kaupunkien luettelo (s.180)) ja videon lähtösignaalin esitysmuodon muuttamisesta sivulta ( Videon lähtösignaalin esitysmuodon muuttaminen (s.172)). 39
