FIN. Käyttöopas. Digikamera. Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

Transkriptio

1 FIN Digikamera Käyttöopas Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

2 Kiitos, että hankit PENTAX MX-1 -kameran. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Tekijänoikeudet Tällä digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tavaramerkit SDXC-logo on SD-3C, LLC:n tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing, LLC-yhtiön tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/ tai muissa maissa. Eye-Fi, Eye-Fi-logo ja Eye-Fi connected-merkit ovat Eye-Fi, Inc:n tavaramerkkejä. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Macintosh, Mac OS ja QuickTime ovat Apple Inc. -yhtiön rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Intel, Intel Core ja Pentium ovat Intel Corporationin tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tämän tuotteen AVC-patenttisalkkukäyttöoikeus antaa kuluttajalle oikeuden henkilökohtaiseen tai muuhun korvauksettomaan käyttöön (i) videoiden koodaamiseen AVC-standardin mukaisesti ( AVC-Video ) ja/tai (ii) koodauksen purkamiseen sellaisesta AVC-Videosta, jonka on koodannut henkilökohtaista toimintaa harjoittava kuluttaja ja/tai joka on saatu palveluntarjoajalta, jolla on käyttöoikeus AVC-Video-tuotteiden välittämiseen. Mitään nimenomaista tai oletettua käyttöoikeutta ei myönnetä mihinkään muuhun tarkoitukseen. Lisätietoja antaa MPEG LA, LLC. Katso Kaikki muut tavaramerkit ovat niiden omistajien omaisuutta. Tämä tuote tukee PRINT Image Matching III -tekniikkaa. PRINT Image Matching -yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III -yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching -logo on Seiko Epson Corporationin tuotemerkki.

3 Tuotteen rekisteröinti Voidaksemme palvella sinua paremmin pyydämme, että täytät tuoterekisteröintikortin, joka on kameran mukana toimitetulla CD-ROM-levyllä tai joka voidaan avata PENTAXin verkkosivustosta. Kiitos yhteistyöstä. Lisätietoja on kohdassa Kytkeminen tietokoneeseen (s. 196). Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettikenttiä muodostavien laitteiden läheisyydessä. Vahvat staattisen sähkön varaukset tai esimerkiksi radiolähettimien muodostamat magneettikentät voivat häiritä kameran näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin piireihin ja aiheuttaa toimintahäiriöitä. Kameran nestekidenäyttö on valmistettu käyttämällä erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvissa näytetyt asiat ja kameran näyttö voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-muistikortteja, SDHC-muistikortteja ja SDXC-muistikortteja kutsutaan SD-muistikorteiksi. Tässä käyttöoppaassa yleistermillä tietokone(et) viitataan joko Windows PC- tai Macintosh-tietokoneeseen. Tässä oppaassa sana akku tarkoittaa kaikkia tässä kamerassa ja sen tarvikkeissa käytettäviä akkutyyppejä. Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota tämän kameran turvallisuuteen. Kun käytät tätä kameraa, kehotamme kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli tarkoittaa, että tämän seikan huomiotta jättäminen voi aiheuttaa vakavia henkilövahinkoja. Tämä symboli tarkoittaa, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövahinkoja tai aineellisia menetyksiä. 1

4 Tietoja kamerasta Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Kameran hihnan kiertäminen kaulaan on vaarallista. Huolehdi siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta laitteen käyttäminen välittömästi, irrota akku tai verkkolaite ja ota yhteys lähimpään PENTAX-huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Varoitus Älä pidä sormeasi salamavalon päällä sen välähtäessä. Kuumentunut salamavalo voi aiheuttaa palovamman. Älä peitä salamavaloa kankaalla sen välähtäessä. Salamavalo voi värjäytyä. Eräät kameran osat kuumentuvat käytön aikana. Sen vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vaurioituu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja akkulaturista ja verkkolaitteesta Vaara Kamerassa on käytettävä teho- ja jännitearvoiltaan oikeita, erityisesti tälle kameralle tarkoitettuja akkulaturia ja verkkolaitetta. Muunlaisen akkulaturin tai verkkolaitteen käyttäminen tai akkulaturin tai verkkolaitteen käyttäminen vääränlaisessa sähköverkossa voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Akkulaturin käyttöjännitealue on V AC. Älä pura tuotteita tai tee niihin muutoksia. Nämä toimenpiteet saattavat aiheuttaa tulipalon tai sähköiskun. 2

5 Jos laitteesta tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttö välittömästi ja ota yhteys lähimpään PENTAX-huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Jos laitteiden sisään pääsee vettä, ota yhteys PENTAX-huoltoon. Jos käyttöä jatketaan, seurauksena saattaa olla tulipalo tai sähköisku. Jos akkulaturin tai verkkolaitteen käytön aikana alkaa salamoida tai ukkostaa, irrota pistoke pistorasiasta ja keskeytä laitteen käyttö. Jos käyttöä jatketaan, seurauksena saattaa olla laitevaurio, tulipalo tai sähköisku. Jos verkkolaitteen virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pistokkeeseen kerääntynyt pöly voi aiheuttaa tulipalon. Varoitus Älä aseta tai pudota raskaita esineitä verkkovirtajohdon päälle tai väännä johtoa. Johto saattaa vaurioitua. Jos virtajohto vaurioituu, ota yhteys PENTAX-huoltoon. Älä koske verkkovirtajohdon liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan. Älä käsittele virtapistoketta märillä käsillä. Se voi aiheuttaa sähköiskun. Älä pudota tuotteita tai kohdista niihin iskua. Laitteet voivat vaurioitua. Älä käytä kameran mukana toimitettua D-BC106-akkulaturia muiden kuin ladattavien D-LI106-litium-ioniakkujen lataamiseen. Muuntyyppisten akkujen lataaminen voi aiheuttaa ylikuumenemista, räjähdyksen tai vaurioittaa akkulaturia. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. Tietoja ladattavasta litium-ioniakusta Vaara Säilytä akku pikkulasten ulottumattomissa. Akun laittaminen suuhun voi aiheuttaa sähköiskun. Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero silmiä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. 3

6 Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Se voi räjähtää tai vuotaa. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi poiston aikana. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja ). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se voi ärsyttää ihoa. Pese altistuneet alueet huolellisesti vedellä. D-LI106-akun varo-ohjeet: KÄYTÄ VAIN HYVÄKSYTTYÄ LATURIA. - TULIPALON JA PALOVAMMOJEN VAARA. - EI SAA POLTTAA. - EI SAA PURKAA. - EI SAA SAATTAA OIKOSULKUUN. - EI SAA ALTISTAA KORKEALLE LÄMPÖTILALLE (60 C). - KATSO OPAS. Säilytä kameraa ja sen tarvikkeita pienten lasten ulottumattomissa Vaara Älä säilytä kameraa tai sen tarvikkeita pienten lasten ulottuvilla. 1. Laitteen putoaminen tai tahaton käyttö voi aiheuttaa henkilövahinkoja. 2. Hihnan kiertyminen kaulan ympärille voi johtaa tukehtumiseen. 3. Säilytä pienet tarvikkeet kuten akku tai SD-muistikortit lasten ulottumattomissa, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos pieni tarvike nielaistaan vahingossa, hakeudu heti lääkäriin. 4

7 Varotoimenpiteet käytön aikana Ennen kameran käyttämistä Ota kameran pakkauksessa oleva huoltotoimipisteiden luettelo (Worldwide Service Network) mukaan matkustaessasi. Siitä on hyötyä, jos kameran käytössä tulee ongelmia ulkomailla ollessasi. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennusten säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa. Objektiivia ei voi irrottaa. Akkua ja akkulaturia koskevia tietoja Vältä akun säilyttämistä täysin ladattuna tai korkeissa lämpötiloissa, jotta se pysyisi parhaassa mahdollisessa kunnossa. Jos akku jätetään paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akku purkautuu tyhjäksi, mikä lyhentää akun käyttöikää. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC106-akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Älä vie kameraa kuumiin tai kosteisiin tiloihin. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Vältä kameraan kohdistuvaa voimakasta tärinää, iskuja tai painetta. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Jos kamera altistuu huomattavalle tärinälle, iskuille tai paineelle, vie kamera lähimpään PENTAX-huoltoon tarkistettavaksi. Kameran käyttölämpötila-alue on 0 40 C. Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta se palautuu normaaliksi lämpötilan laskiessa. Näyttö voi toimia normaalia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä kyseessä ole toimintahäiriö. 5

8 Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Aseta kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön välinen lämpötilaero on tasoittunut. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisten kaasujen tai suolan kanssa. Ne saattavat aiheuttaa kameran rikkoutumisen. Kuivaa kamera vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Jos käytät jalustaa, älä kiristä jalustan kiinnitysruuvia liian tiukalle. Kameran puhdistaminen Kameraa ei saa puhdistaa orgaanisilla liuottimilla, kuten tinnerillä, alkoholilla tai puhdistusbensiinillä. Poista objektiiviin kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Kameran varastointi Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteissa tiloissa voi synnyttää homekasvustoa kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Vältä kameran käyttämistä tai säilyttämistä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kameran käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toimintakyky säilyy ennallaan. 6

9 Muita huomautuksia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää asettamalla kytkin LOCK-asentoon. r ilmestyy näyttöön, kun muistikortti on kirjoitussuojattu. Kirjoitussuojauskytkin Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä avaa akku-/korttitilan kantta äläkä irrota SD-muistikorttia tai sammuta kamerasta virtaa, kun kuvia toistetaan tai tallennetaan kortille tai kun kamera on kytketty tietokoneeseen USB-kaapelilla, koska muuten tietoja voi kadota tai kortti voi vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Estä kortin kastuminen ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat kadota seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista. (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun SD-muistikorttia ei ole käytetty pitkään aikaan. (4) kun SD-muistikortti irrotetaan tai akku poistetaan kortin ollessa käytössä. Jos muistikorttia ei käytetä pitkään aikaan, sillä olevia tietoja ei ehkä pystytä lukemaan. Muista varmuuskopioida tärkeät tiedot tietokoneella säännöllisin väliajoin. Muista alustaa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty aikaisemmin toisessa kamerassa. Ota huomioon, että tietojen poistaminen tai SD-muistikortin tai kameran oman muistin alustaminen ei poista kokonaan alkuperäisiä tiedostoja. Poistetut tiedostot voidaan joskus palauttaa kaupallisesti saatavilla ohjelmilla. Käyttäjän velvollisuus on huolehtia tällaisten tietojen suojauksesta. 7

10 Sisällysluettelo Kameran turvallinen käyttö...1 Varotoimenpiteet käytön aikana...5 Sisällysluettelo...8 Käyttöoppaan rakenne...15 Pakkauksen sisällön tarkastaminen...16 Osien nimet ja toiminnot...17 Kuvaustoiminnot...18 Katselutoiminnot...20 Näytön merkinnät...22 Toimintoasetusten muuttaminen...33 Muutokset toimintopainikkeista...33 Muutokset valikoista...34 Muutokset ohjauspaneelista...36 Aloittaminen 38 Linssinsuojuksen ja hihnan kiinnitys...38 Virran kytkeminen kameraan...39 Akun lataaminen...39 Akun asentaminen...40 Verkkolaitteen käyttäminen...43 SD-muistikortin asettaminen...45 Kameran virran kytkentä ja katkaisu...47 Kameran käynnistys katselutilassa...48 Alkuperäisasetukset...49 Näyttökielen asettaminen...49 Päiväyksen ja kellonajan asettaminen

11 Kuvaaminen 54 Valokuvien ottaminen...54 Näytön asennon säätäminen...54 Kuvaaminen (Auto Picture -tila)...55 Kuvaaminen peruskuvaustavassa (Vihreä-tila)...60 Zoomin käyttö...62 Kuvaustoimintojen käyttö...65 Toimintopainikeasetukset...65 Tallennustilavalikon kohteet...65 Elokuvavalikon kohteet...68 Mukautetun toimintovalikon kohteet...69 Tallennustilan valitseminen tilan valitsimella...70 Kuvaaminen erityistilanteissa (Scene-tila)...71 Kuvaaminen erilaisissa valotustiloissa (e, b, c, a)...73 Valokuvan ottaminen laajalla dynaamisella alueasetuksella (p-tila)...77 #-tilan käyttö...78 Erilaisia kuvausmenetelmiä...80 Digitaalisen laajakulmatoiminnon käyttäminen (Digit. laajak.tapa)...80 Panoraamakuvien ottaminen (Digitaalinen panoraamatila)...82 Lemmikin kuvaaminen (Lemmikkitila)...84 Kuvaustoimintojen asettaminen...86 Salamatilan valinta...86 Käyttötavan valinta...89 Tarkennustavan valinta...91 Automaattitarkennuksen asetusten valinta...93 Valotuksen asettaminen...96 Tallennustiedostomuodon määrittäminen Valkotasapainon asettaminen p-tallennustilan valinta Kirkkauden korjaus (Dyn. Alueasetus)

12 Neutraalisuotimen asettaminen Objektiivivääristymän korjaus (Väärist. korjaus) Kuvanvakaajatoiminnon asettaminen Kasvontunnistustoiminnon asettaminen Räpäytyksen havaitsemistoiminnon asettaminen Pikakatselun asettaminen Kuvan viimeistelysävyn asettaminen (Mukautettu kuva) Päiväyksen merkitsemistoiminnon asettaminen Elokuvan tallennus Elokuvatilan valinta Elokuvan tallennus Elokuvan tallennus nopeasti elokuvapainiketta käyttämällä Elokuva-asetusten muuttaminen Asetusten tallentaminen (Muisti) Kuvien katselu ja poisto 125 Kuvien katselu Valokuvien katseleminen Elokuvan toisto Useiden kuvien näyttäminen Katselutoimintojen käyttäminen Diaesitys Kuvan kääntö Zoomtoisto Kuvien poistaminen Yhden kuvan poistaminen Valittujen kuvien poistaminen Kaikkien kuvien poistaminen Kuvien suojaaminen poistolta (Suojaa) Kameran liittäminen AV-laitteisiin Kameran kytkeminen videotuloliittimeen Kameran kytkeminen HDMI-liittimeen

13 Kuvien muokkaaminen ja tulostaminen 143 Kuvakoon muuttaminen Kuvakoon muuttaminen (Koon muuttaminen) Kuvien rajaaminen Valitun kuva-alueen venytys (Venytyssuodin) Kuvien käsittely kasvojen pienentämiseksi (Kasvojenpienennys) Kuvien käsittely Kuvien käsittely digitaalisuotimilla p-suotimen käyttö Kollaasikuvan luominen Punasilmäisyyden korjaus Yksilöllisten kehysten lisääminen valokuviin kuvien kehittäminen Elokuvien muokkaus Kuvien kopiointi Tulostuspalveluasetukset (DPOF) Yhden kuvan tulostaminen Kaikkien kuvien tulostaminen Asetukset 172 Kameran asetukset Asetusvalikon kohteet Muistin alustaminen Ääniasetusten muuttaminen Päiväyksen ja kellonajan muuttaminen Maailmanajan asettaminen Valikon tekstin koon asettaminen Näyttökielen muuttaminen Kieli Kansioiden nimeämistavan vaihtaminen Tiedostojen nimeämistavan vaihtaminen Tekijänoikeustietojen määrittäminen

14 Videon lähtösignaalin esitysmuodon muuttaminen HDMI-lähtösignaalin muodon valinta Eye-Fi-yhteyden asettaminen Näytön kirkkauden ja värisävyjen säätäminen Virransäästötoiminnon käyttäminen Automaattisen virrankatkaisutoiminnon asettaminen Näytön asetukset tallennustilassa (LCD-näyttöasetukset) Aloitusvalikkovälilehden asettaminen Käynnistysnäytön muuttaminen Kennon viallisten pikseleiden korjaaminen (Pikselikartoitus) Pikakäynnistyksen asettaminen Kellon näytön näyttäminen Oletusasetusten palauttaminen (Palauta) Kytkeminen tietokoneeseen 196 Kytkeminen tietokoneeseen USB-liitäntätilan määritys Kameran kytkeminen tietokoneeseen Toimitukseen kuuluvan ohjelmiston käyttö Ohjelmiston asentaminen SILKYPIX Developer Studio -ohjelman näkymä Kuvien siirto Eye-Fi-kortin avulla

15 Liite 206 Kussakin kuvaustavassa käytettävissä olevat toiminnot Ilmoitukset Vianetsintä Oletusasetukset Maailmanajan kaupunkien luettelo Tärkeimmät tekniset tiedot TAKUUEHDOT Hakemisto

16 14 Muistiinpanoja

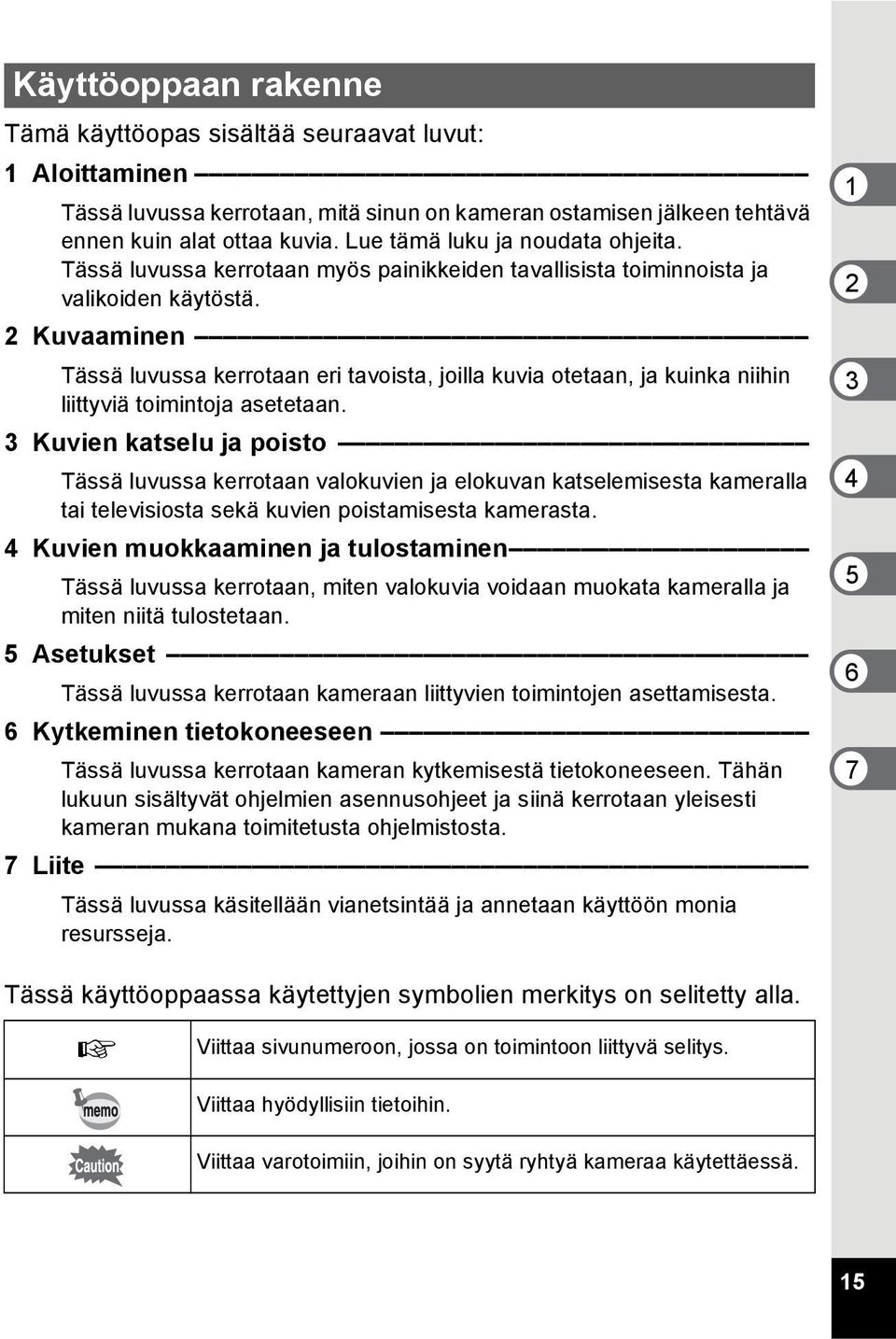

17 Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat luvut: 1 Aloittaminen Tässä luvussa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä ennen kuin alat ottaa kuvia. Lue tämä luku ja noudata ohjeita. Tässä luvussa kerrotaan myös painikkeiden tavallisista toiminnoista ja valikoiden käytöstä. 2 Kuvaaminen Tässä luvussa kerrotaan eri tavoista, joilla kuvia otetaan, ja kuinka niihin liittyviä toimintoja asetetaan. 3 Kuvien katselu ja poisto Tässä luvussa kerrotaan valokuvien ja elokuvan katselemisesta kameralla tai televisiosta sekä kuvien poistamisesta kamerasta. 4 Kuvien muokkaaminen ja tulostaminen Tässä luvussa kerrotaan, miten valokuvia voidaan muokata kameralla ja miten niitä tulostetaan. 5 Asetukset Tässä luvussa kerrotaan kameraan liittyvien toimintojen asettamisesta. 6 Kytkeminen tietokoneeseen Tässä luvussa kerrotaan kameran kytkemisestä tietokoneeseen. Tähän lukuun sisältyvät ohjelmien asennusohjeet ja siinä kerrotaan yleisesti kameran mukana toimitetusta ohjelmistosta. 7 Liite Tässä luvussa käsitellään vianetsintää ja annetaan käyttöön monia resursseja Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Viittaa hyödyllisiin tietoihin. Viittaa varotoimiin, joihin on syytä ryhtyä kameraa käytettäessä. 15

18 Pakkauksen sisällön tarkastaminen Kamera PENTAX MX-1 Hihna O-ST130 (*) Linssinsuojus O-LC130 (*) Ohjelmisto (CD-ROM-levy) S-SW130 Ladattava litium-ioniakku D-LI106 (*) Akkulaturi D-BC106 (*) Virtajohto (*) USB-kaapeli I-USB7 (*) Käyttöopas (tämä opas) Pikaopas Tähdellä (*) merkittyjä tarvikkeita on saatavana myös lisävarusteina. 16

19 Osien nimet ja toiminnot Virtapainike / Virran merkkivalo Laukaisin Valotuksen korjausvalitsin Elokuvapainike Zoomvipu Liittimen kansi PC/AVliitäntä HDMI-liitin (tyyppi D) Tilan valitsin Mikrofoni Salama (vedetty sisään) Kantohihnan kiinnityslenkki Objektiivi Ajastimen merkkivalo (automaattitarkennuksen lisävalo) Kauko-ohjaimen vastaanotin Näyttö Salaman nostovipu Kauko-ohjaimen vastaanotin Kaiutin Tasavirtaliittimen kansi Akku-/korttitilan kannen lukitusvipu Jalustakierre Akku-/korttitilan kansi 17

20 Kuvaustoiminnot a b c d e 1 Virtapainike Katkaisee kamerasta virran (s. 47). 2 Tilan valitsin Vaihtaa tallennustilaa (s. 70). 3 b (Salaman nosto) -vipu Nostaa salaman. 4 Zoomvipu Vaihtaa kuvattavaa aluetta (s. 62). 5 Laukaisin Tallentaa kuvia (s. 56). 6 Elokuvapainike Aloittaa elokuvan tallennuksen, kun tilan valitsin on asetettu muuhun asentoon kuin C (s. 118). 7 Valotuksen korjausvalitsin Vaihtaa valotuksen korjauksen arvon (s. 97). 18

21 8 E-valitsin Vaihtaa herkkyyden (s. 96), suljinajan ja aukon arvon (s. 74). Painikkeella valitaan myös tiettyjä valikoita tai kohteita. 9 AV/AE-L-painike Kun tätä painiketta painetaan katselutilassa, nykyinen valotusarvo tallennetaan kameran muistiin (AE-lukitus) (s. 98). Kun tallennustilana on a (Käsivalotus), joko suljinaika tai aukon arvo on määritettävä e-valitsimella (s. 75). 0 d/i (Vihreä/Poista) -painike Poista kuvia (s. 125) tai palauta asetukset painamalla painiketta. Kun painiketta painetaan a (Käsivalotus) -tilassa, suljinaika, aukon koko ja herkkyys säädetään ohjelman mukaan siten, että valotus on optimaalinen. a Nelitoimisäädin 2 Vaihtaa käyttötavan (s. 89). 3 Vaihtaa herkkyyttä (s. 96). 4 Muuttaa salamatilan (s. 86). 5 Vaihtaa tarkennustapaa (s. 91). Kun näkyvissä on ohjauspaneeli tai valikkonäyttö, siirrä kohdistinta tai vaihda valittua kohdetta säätimellä. b 4 -painike Kun näkyvissä on ohjauspaneeli tai valikkonäyttö, ota valittu kohde käyttöön painamalla tätä painiketta. Painiketta käytetään myös näytössä olevien tietojen muuttamiseen (s. 22). c 3-painike Näyttää [A Tallennustila] -valikon valokuvien tallennustilassa (s. 65). Näyttää [C Elokuva] -valikon elokuvatilassa (s. 68). d Q-painike Siirtää kameran Q-tilaan (s. 21). e M-painike Tuo näkyviin ohjauspaneelin (s. 36). 19

22 Katselutoiminnot Virtapainike Katkaisee kamerasta virran (s. 47). 2 Zoomvipu Suurentaa katseltavaa kuvaa (s. 133) tai ottaa käyttöön useiden kuvien näytön (s. 127). Säätää äänenvoimakkuutta videoita toistettaessa (s. 126). 3 Laukaisin Kytkee kameran A-tilaan (s. 21). 4 E-valitsin Suurentaa katseltavaa kuvaa (s. 133) tai ottaa käyttöön useiden kuvien näytön (s. 127). Säätää äänenvoimakkuutta videoita toistettaessa (s. 126). 5 d/i (Vihreä/Poista) -painike Poista kuvia tai palauta asetukset painamalla painiketta. Jos painiketta painetaan kuvan ollessa suurennettuna, kuvan keskusta näytetään. 20

23 6 Nelitoimisäädin Siirtää kohdistinta tai vaihtaa kohdetta valikko- tai katselunäytössä. Katselutilavalikko tulee näkyviin nelitoimisäädintä (3) painamalla (s. 129). 7 4-painike Ottaa valitun kohteen käyttöön valikko- tai katselunäytössä. 8 3-painike Näyttää [W Asetus]-valikon yhden kuvan näytössä (s. 172). Palaa yhden kuvan näyttöön katselutilan valikon näytön aikana. 9 Q-painike Kytkee kameran A-tilaan (s. 21). Nelitoimisäädin Tässä käyttöoppaassa nelitoimisäädin esitetään seuraavalla tavalla: Vaihtaminen tallennustilasta katselutilaan Tässä käyttöoppaassa tallennustilaa, jossa otetaan valokuvia ja kuvataan elokuvia, kutsutaan A-tilaksi, tallennustilaksi tai kuvaustavaksi. (Tilaa, jossa otetaan valokuvia, kutsutaan valokuvien tallennustilaksi ja elokuvien tallennustilaa elokuvatilaksi.) Katselutilaa, kuten tallennettujen kuvien katselua näytössä, kutsutaan Q-tilaksi tai katselutilaksi. Q-tilassa voit muokata tallennettuja kuvia. Noudata alla esitettyjä ohjeita, kun haluat vuorotella A-tilan ja Q-tilan välillä. Siirtyminen A-tilasta Q-tilaan Paina Q-painiketta. 21

24 Siirtyminen Q-tilasta A-tilaan Paina Q-painiketta tai paina laukaisinta. Sisäiselle muistille tallennettujen tietojen tuonti näyttöön Kun kameraan asennetaan SD-muistikortti, SD-kortilla olevat valokuvat ja elokuvat tulevat näyttöön. Jos haluat näyttää sisäiseen muistiin tallennettuja kuvia tai elokuvia, katkaise kameran virta ja irrota SD-muistikortti. Varmista, että kameran virta on sammutettu, ennen kuin asetat tai irrotat SD-muistikortin. Näytön merkinnät Näytössä näkyy useita kameran tilasta riippuvia tietoja. Näytön kirkkautta ja värisävyjä voidaan säätää. (s. 188) Kuvaustavan näyttö Näytössä näkyvät mm. kuvaustavan mukaiset kuvausolosuhteet. Näyttö vaihtuu aina, kun 4-painiketta painetaan. Vakionäyttö 4 Ei tietoja +1.7EV 1/ 2000 F Vakionäyttö Kaikki valokuvien tallennustilan kohteet näytetään tässä selvyyden vuoksi. Todellisuudessa näyttö voi olla erilainen. 22

25 Maisemanäyttö Muotokuvanäyttö EV 1/ 2000 F / EV F Tallennustila (s. 70) 15 Päiväyksen merkinnän 2 Salamatila (s. 86) asetus (s. 114) 3 Käyttötapa (s. 89) 16 Neutraalisuodin (s. 107) 4 Valkotasapaino (s. 102) 17 Elektroninen vesivaaka 5 Mukautettu kuva (s. 112) (s. 31) 6 Eye-Fi-yhteystila (s. 187) 18 Histogrammi (s. 27) 7 Tarkennustila (s. 91) 19 AE-lukitus (s. 98) 8 Autom. valotusmittaus (s. 99) 20 Suljinaika (s. 73) 9 Akun varaustila (s. 42) 21 Aukon arvo (s. 73) 10 Digitaalisen/älykkään zoomin kuvake (s. 62) 22 Valotuksen korjauksen arvo (s. 97) 11 Kasvontunnistuksen 23 Herkkyys (s. 96) kuvake (s. 59) 24 Muistin tila (s. 48) 12 Tarkennusalue (s. 93) 25 Jäljellä oleva kuvien 13 Ruudukkonäkymä (s. 190) tallennuskapasiteetti 14 Kuvanvakaajan kuvake (s. 108) * Ei tietoja -tilassa näytetään vain 12 Tarkennusalue - ja 18 Histogrammi -toiminnot. * Elokuvan kuvauksen aikana ei näytetä 17 Elektr.vesivaaka - ja 18 Histogrammi -toimintoja. 23

26 Maisematilan (kamera vaaka-asennossa) ja muotokuvatilan (kamera pystyasennossa) vaihtaminen kuvattaessa Kun kameraa pidetään pystyasennossa valokuvan ottamista varten, näyttö siirtyy automaattisesti muotokuvatilaan. Näyttö ei siirry muotokuvatilaan kuvattaessa tai toistettaessa elokuvaa. Ohjauspaneelin näyttö Kun M-painiketta painetaan tallennustilassa, näkyviin tulee ohjauspaneeli, jonka avulla voidaan muuttaa kameran asetuksia. A (Valokuvan tallennus) -tila Mukautettu kuva Kirkas 1 Toiminnon nimi 12 Histogrammi (s. 190) 2 Säätää 13 Kuvasuhde (s. 100) 3 Mukautettu kuva (s. 112) / 14 JPEG tall. Pikselit (s. 101) Scene-tila (s. 71) 15 Tiedostomuoto (s. 101) 4 Valkotasapaino (s. 102) 16 JPEG-laatu (s. 102) 5 Autom. valotusmittaus (s. 99) 17 Shake Reduction (s. 108) 6 Kirkkauskorjaus (s. 107) 18 Nykyinen päiväys ja 7 Varjon korjaus (s. 107) aika (s. 52) 8 Neutraalisuodin (s. 107) 19 Muistin tila (s. 48) 9 Tarkennusalue (s. 93) 20 Jäljellä oleva kuvien 10 Autom.tark.tila (s. 94) tallennuskapasiteetti 11 Ruudukkonäkymä (s. 190) 24

27 C (Elokuvan tallennus) -tila Mukautettu kuva Kirkas 1 Toiminnon nimi 10 Neutraalisuodin (s. 107) 2 Säätää 11 Ruudukkonäkymä (s. 190) 3 Mukautettu kuva (s. 120) 12 Histogrammi (s. 190) 4 Elokuvatila (s. 115) 13 Tuulenkoh. väh. (s. 122) 5 Movie Recorded Pixels (Elokuvan tallennettavat pikselit) (s. 120) 14 AF päälle (s. 122) 15 Nykyinen päiväys ja aika (s. 52) 6 Valkotasapaino (s. 102) 7 Tarkennusalue (s. 93) 16 Muistin tila (s. 48) 8 Kirkkauskorjaus (s. 107) 17 Jäljellä oleva kuvien 9 Varjon korjaus (s. 107) tallennuskapasiteetti Asetuksia, joita ei voida muuttaa kameran nykyisen tilan takia, ei voi valita. Jos ohjauspaneelia ei käytetä yhteen minuuttiin, kamera palaa vakionäyttöön. Lisätietoja tallennustilan näytöstä on kohdassa Näytön asetukset tallennustilassa (LCD-näyttöasetukset) (s. 190). 25

28 Näyttö katselutilassa Näkyvissä olevia tietoja voi vaihtaa painamalla4-painiketta katselutilassa. Vakionäyttö Histogramminäyttö 02/02/2013 Ei tietoja -näyttö Yksityiskohtaisten tietojen näyttö Vakionäyttö Histogramminäyttö Yksityiskohtaisten tietojen näyttö Ei tietoja -näyttö Näyttää tallennetun kuvan, tiedostomuodon ja opastemerkinnät. Näyttää tallennetun kuvan ja histogrammin (Vakio/RGB) (s. 27). Ei käytettävissä elokuvien toiston aikana. Näyttää yksityiskohtaiset tiedot (s. 28) kuvien ottoajankohdasta ja -tavasta sekä tallennettuun kuvaan liitetyt tekijänoikeustiedot (s. 29). Siirry yksityiskohtaisista tiedoista tekijänoikeustietoihin nelitoimisäätimellä (23). Näyttää vain tallennetun kuvan. Katselutilassa näkyvät ensimmäisenä tiedot, jotka näytettiin viimeiseksi edellisellä käyttökerralla. Kun [DISPLAY] asetetaan [Muisti]-kohdassa (s. 123) P (Pois)-tilaan [A Tallennustila 3] -valikossa, näkyviin tulee vakionäyttö aina, kun kameraan kytketään virta. 26

29 Histogramminäyttö Valokuvien katselutilassa kuvalle voidaan näyttää kaksi erilaista histogrammia. Vakiohistogrammi ilmaisee valotuksen jakautumista ja RGB-histogrammi värien voimakkuuden jakautumista. Valitse vakiohistogrammi tai RGB-histogrammi nelitoimisäätimellä (23). 6 Vakiohistogrammi 1/ 1000 F Histogrammi (vakio) 7 Tiedostomuoto 2 Suojausasetus 8 Suljinaika 3 Muistin tila 9 Aukon arvo 4 Kansion numero tiedoston 10 ISO-herkkyys numero 11 Histogrammi (R) 5 Akun varaustila 12 Histogrammi (G) 6 RGB-histogrammin ja vakiohistogrammin vaihto 13 Histogrammi (B) * Merkintä 2 näkyy vain suojatuissa kuvissa. RGB-histogrammi / 1000 F Katseltavan valokuvan erittäin kirkkaat (ylivalottuneet) kohdat vilkkuvat punaisina (ei RGB-histogrammi-, yksityiskohtaiset tiedot- eikä tekijänoikeustiedot-näyttötiloissa). 27

30 Yksityiskohtaisten tietojen näyttö Valokuva 02/02/2013 Elokuva 02/02/ Tallennettu kuva 18 Kirkkauskorjaus (s. 107) 2 Tallennustila (s. 70) 19 Varjon korjaus (s. 107) 3 Suojausasetus (s. 137) 20 Väärist. korjaus (s. 108) 4 Muistin tila (s. 48) 21 Shake Reduction 5 Kansion numero tiedoston numero (s. 180) (kuvanvakaaja) (s. 108) / Movie SR (elokuvan 6 Akun varaustila (s. 42) kuvanvakaaja) (s. 121) 7 Käyttötapa (s. 89) 22 Tiedostomuoto (s. 101) 8 Tarkennustila (s. 91) 23 JPEG tall. Pikselit (s. 101) / Movie Recorded Pixels (Elokuvan tallennettavat pikselit) (s. 120) 9 Autom. valotusmittaus (s. 99) 10 Salamatila (s. 86) 11 Salaman lähdön korjaus (s. 88) 12 Suljinaika (s. 73) 24 JPEG-laatu (s. 102) 13 Aukon arvo (s. 73) 25 Objektiivin polttoväli 14 Herkkyys (s. 96) 26 Mukautettu kuva -tila (s. 112) 15 Valotuksen korjauksen arvo (s. 97) 27 Mukautetun kuvan parametrit (s. 113) 16 Valkotasapaino (s. 102) 28 Kuvauksen päiväys ja 17 Valkotasapainon kellonaika hienosäätö (s. 105) 29 Elokuvan kesto 28

31 * Merkinnät 10 ja 11 näkyvät ainoastaan kuvissa, joita otettaessa on käytetty salamaa. * Merkinnät näkyvät ainoastaan kuvissa, joita otettaessa merkintöjä vastaavat toiminnot ovat olleet käytössä. * Merkinnät 23 ja 24 eivät näy RAW-kuvissa. Tekijänoikeustietojen näyttö ABCDEFGHIJKLMNOP ABCDEFGHIJKLMNOP 1 Tallennettu kuva 6 Valokuvaajan tunnus 2 Suojausasetus (s. 137) 7 Valokuvaaja (s. 184) 3 Muistin tila (s. 48) 8 Tekijänoikeuksien 4 Kansion numero tiedoston haltijan tunnus numero (s. 180) 9 Tekijänoikeuksien 5 Akun varaustila (s. 42) haltija (s. 184) Histogrammin käyttö Histogrammi ilmaisee valotuksen jakautumisen kuvassa. Vaakasuora akseli ilmaisee kirkkautta (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee vastaavan pikselien määrän. Histogrammin muoto ja jakautuminen (tumma) kirkkaus (kirkas) ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus ja kontrasti oikein, ja sen avulla voit Alivalottuneet kohdat Ylivalottuneet kohdat päättää, onko valotusta säädettävä ja kuva otettava uudelleen. Pikselimäärä Valotuksen säätö 1s. 97 Kirkkauden korjaus (Dyn. Alueasetus) 1s

32 Kirkkaus Jos kuvan kirkkaus on normaali, eikä siinä ole erittäin kirkkaita tai erittäin tummia kohtia, käyrän korkein kohta on keskellä. Jos kuva on alivalottunut, korkein kohta on vasemmalla puolella, ja jos kuva on ylivalottunut, korkein kohta on oikealla puolella. Tumma kuva Kuvassa muutamia kirkkaita tai tummia alueita Kirkas kuva Jos kuva on alivalottunut, osa vasemmasta alueesta jää pois (tummat alueet) ja jos kuva on ylivalottunut, osa oikeasta alueesta jää pois (kirkkaat alueet). Kamera voi varoittaa kirkkaista alueista punaisella vilkkuvalolla kuvauksen ja katselun aikana. Näytön asetukset tallennustilassa (LCD-näyttöasetukset) 1s. 190 Pikakatselun asettaminen 1s. 111 Väritasapaino Kuvan kaikkien värien voimakkuuden jakautuminen näkyy RGBhistogramminäytössä. Jos jokin väri on osittain leikkautunut toisella puolella, kyseinen väri on yli- tai alivalottunut, kyseisen värin valo on hyvin heikko tai hyvin voimakas, tai valkotasapaino ei ole oikea. Valkotasapainon asettaminen 1s

33 Elektroninen vesivaaka Kameran elektroninen vesivaakatoiminto kertoo, milloin kamera on vaakasuorassa. Kun [A Tallennustila 3] -valikossa [Elektr.vesivaaka] -asetukseksi asetetaan [LCD-näyttöaset.] -asetuksien avulla O (Päällä), elektroninen vesivaaka näkyy vakionäyttötilassa ja osoittaa kameran kallistuksen. Kallistus suhteessa vaakatasoon näkyy vaakatasossa olevasta pylväästä ja kallistus suhteessa pystysuoraan akseliin pystyasennossa olevasta pylväästä. Pylväiden merkit ja väri kertovat kallistusasteet. Esimerkkejä Vaakasuorassa pystyasennossa ja vaakatasossa (vihreä) Kallistus oikealle 1 (keltainen) Vaakasuorassa pystyasennossa (vihreä) Vaakasuorassa vaakatasossa (vihreä) Kallistus ylöspäin 5 (punainen) Vaakatason kallistuksen mittaus vaikeaa (punainen) Pystyasennon kallistuksen mittaus vaikeaa (punainen) Elektronisen vesivaa an tiedot ovat suuntaa-antavia. Toiminto ei takaa, että kamera on tarkasti vaakasuorassa. 31

34 Opastemerkinnät Kunkin käytettävissä olevan painiketoiminnon opas näkyy näytössä käytön aikana seuraavasti. 2 Nelitoimisäädin (2) OK 4-painike 3 Nelitoimisäädin (3) SHUTTER Laukaisin 4 Nelitoimisäädin (4) INFO M-painike 5 Nelitoimisäädin (5) d /i (Vihreä/Poista) -painike MENU 3-painike E-valitsin 32

35 Toimintoasetusten muuttaminen Kameran toimintoasetuksia voidaan muuttaa toimintopainikkeista, valikoista tai ohjauspaneelista. Tässä osiossa selostetaan, miten toimintoasetuksia tavallisimmin muutetaan. Muutokset toimintopainikkeista Katselutilassa voidaan muuttaa käyttötapaa, herkkyyttä, salamatilaa ja tarkennustapaa nelitoimisäädintä (2345) painamalla. (s. 65) Alla olevassa esimerkissä kerrotaan, miten tarkennustapaa muutetaan. 1 Paina nelitoimisäädintä (5) tallennustilassa. Esiin tulee tarkennustapanäyttö. 2 Valitse tarkennustapa nelitoimisäätimellä (45). Vakio Peruuta OK 3 Paina 4-painiketta. Kamera on valmis ottamaan kuvia. 33

36 Muutokset valikoista Tässä osiossa selostetaan, miten seuraavia valikoita käytetään: [A Tallennustila], [C Elokuva], [R Asetus] ja [A Mukautettu]. Alla olevassa esimerkissä kerrotaan, miten [Shake Reduction] -asetusta muutetaan [A Tallennustila 2] -valikossa. 1 Paina 3-painiketta tallennustilassa. Näyttöön tulee näkyviin [A Tallennustila 1] -valikko. Alla olevan luettelon valikot näkyvät seuraavissa tilanteissa. Kun tilaksi on valittu C Kun tilaksi on valittu 9 (Vihreä-tila) Katselutilassa [C Elokuva 1] -valikko [R Asetus 1] -valikko [R Asetus 1] -valikko 2 Paina nelitoimisäädintä (5). Aina kun nelitoimisäädintä (5) painetaan, valikot vaihtuvat seuraavassa järjestyksessä: [A Tallennustila 2], [A Tallennustila 3], [C Elokuva 1]... [A Tallennustila 1]. Voit myös valita toisen valikon kääntämällä e-valitsinta. Mukautettu kuva Kuvausasetukset Valkotasapaino Autom tarkk.aset Autom.valot.mitt Neutraalisuodin Poistu Kun käännät zoomvipua, välilehdet vaihtuvat seuraavassa järjestyksessä: [A Tallennustila], [C Elokuva], [R Asetus] ja [A Mukautettu]. 3 Valitse kohde nelitoimisäätimellä (23). HDR-kuvaus Dyn. Alueasetus Väärist. korjaus Shake Reduction Kasvontunnistus Räpäytyksen hav. Poistu Auto Vakio Kuva-ant. vak. Päällä 34

37 4 Paina nelitoimisäädintä (5). Käytettävissä olevat asetukset näkyvät alasvetovalikossa tai alivalikossa. 5 Valitse asetus nelitoimisäätimellä (23). Poistu alasvetovalikosta tai palaa edelliseen näyttöön painamalla 3-painiketta. 6 Paina 4-painiketta. Asetus tallennetaan. Jos näkyvissä on alivalikko, paina 3-painiketta. Aseta seuraavaksi muut kohteet. HDR-kuvaus Dyn. Alueasetus Väärist. korjaus Shake Reduction Kasvontunnistus Räpäytyksen hav. Poistu HDR-kuvaus Dyn. Alueasetus Väärist. korjaus Shake Reduction Kasvontunnistus Räpäytyksen hav. Peruuta Vakio Kuva-ant. vak. Päällä Vakio Kuva-ant. vak. Molemmat Pois OK 7 Paina 3-painiketta. Ennen valikon valintaa näytetty näyttö tulee jälleen esiin. Vaikka 3-painiketta on painettu ja valikkonäyttö suljettu, asetuksia ei tallenneta, jos kamera sammutetaan väärin (esimerkiksi irrottamalla akku, kun kamerassa on virta). 35

38 Voit valita, haluatko näyttää ensin viime kerralla valitun valikkovälilehden vai [A Tallennustila 1] -valikon. (s. 191) Katso seuraavilta sivuilta lisätietoja kustakin valikosta. - [A Tallennustila] -valikot 1s [C Elokuva] -valikko 1s [R Asetus] -valikot 1s [A Mukautettu] -valikot 1s. 69 Muutokset ohjauspaneelista Kuvattaessa käytössä olevat asetukset voidaan tarkistaa näytöstä. Jos asetuksia halutaan muuttaa, ohjauspaneeli voidaan tuoda näkyviin. Alla olevassa esimerkissä kerrotaan, miten [Tarkennusalue] muutetaan. 1 Paina M-painiketta tallennustilassa. Ohjauspaneeli tulee näkyviin. 2 Valitse nelitoimisäätimellä (2345) kohde, jonka asetuksia haluat muuttaa. Kohteita, joita ei voi muuttaa nykyisten kameran asetusten takia, ei voi valita. 3 Paina 4-painiketta. Näkyviin tulee valitun kohteen asetusnäyttö. Mukautettu kuva Kirkas Tarkennusalue Auto 36

39 4 Valitse asetusarvo nelitoimisäätimellä (45) tai e-valitsimella. Tarkennusalue Auto Peruuta OK 5 Paina 4-painiketta. Kamera palaa ohjauspaneeliin. 6 Paina M-painiketta. Kamera on valmis ottamaan kuvia. Voit muuttaa asetuksia myös e-valitsimella sen jälkeen, kun olet valinnut kohdan 2 mukaisesti kohteen, jota haluat muuttaa. Yksityiskohtaisia asetuksia, kuten parametreja, voidaan muuttaa 4-painikkeen painamisen jälkeen. 37

40 Linssinsuojuksen ja hihnan kiinnitys Aloittaminen 1 Aloittaminen Kiinnitä kameran mukana toimitettu linssinsuojus ja hihna kameraan. 1 Kiinnitä mukana toimitettu nyöri linssinsuojukseen. 2 Pujota hihnan pää hihnan kiinnikkeen läpi, kiinnitä se sitten solkeen. Kameran hihnan pujottaminen linssinsuojuksen nyörin läpi estää linssinsuojuksen katoamisen. 3 Kiinnitä hihnan toinen pää samalla tavalla kuin yllä on kuvattu. 38

41 Virran kytkeminen kameraan Akun lataaminen Lataa litium-ioniakku (D-LI106) kameran mukana toimitetulla akkulaturilla (D-BC106), ennen kuin käytät akkua kamerassa ensimmäistä kertaa tai kameran oltua pitkän aikaa käyttämättä tai kun ilmoitus [Akku tyhjä] tulee näkyviin. Huomaa: Verkkolaite luetteloitu, tyyppi SPT-2 tai NISPT-2, 18/2-johto, 125 V, 7 A, vähintään 1,8 m 1 Aloittaminen Akku 3 2 Pistorasiaan Latauksen merkkivalo Latautumisen aikana: Palaa Lataus valmis: Sammuu Akkulaturi 1 Virtajohto 1 Liitä virtajohto akkulaturiin. 2 Kytke virtajohto pistorasiaan. 3 Aseta akku laturiin niin, että PENTAX-logo on ylöspäin. Latauksen merkkivalo palaa akun latautumisen aikana ja sammuu, kun lataus on suoritettu loppuun. 4 Kun akku on latautunut, poista se laturista. 39

42 1 Aloittaminen Älä käytä kameran mukana toimitettua akkulaturia (D-BC106) muiden kuin ladattavien D-LI106-litium-ioniakkujen lataamiseen, koska laturi saattaa ylikuumentua tai vahingoittua. Akun käyttöikä on lopussa, kun se alkaa tyhjentyä nopeasti lataamisen jälkeen. Vaihda akku uuteen. Jos akku on laitettu laturiin oikein, mutta latauksen merkkivalo ei syty, akku saattaa olla viallinen. Vaihda akku uuteen. Akun lataaminen täyteen kestää enintään noin 140 minuuttia. (Latausaika riippuu ympäristön lämpötilasta ja latausoloista.) Akun lataukseen sopiva lämpötila on 0 C 40 C. Akun asentaminen Käytä kameran mukana toimitettua D-LI106-litium-ioniakkua. Lataa akku, ennen kuin käytät sitä kamerassa ensimmäisen kerran. Akku-/korttitilan kannen lukitusvipu Akku-/korttitilan kansi Akun lukitusvipu Akku 1 Avaa akku-/korttitilan kansi. Liu uta akku-/korttitilan kannen lukitusvipua nuolen 1 suuntaan, jolloin kansi avautuu nuolen 2 suuntaan. 40

43 2 Työnnä akun lukitusvipua nuolen 3 suuntaan ja aseta akku siten, että PENTAX-logo on kohti näyttöä. Kohdista akussa olevat merkit akkutilan sisällä olevien merkkien kanssa ja työnnä akkua, kunnes se lukittuu paikalleen. (Akkua ei voi asettaa paikalleen, ellei se ole oikein päin akkutilassa.) 3 Sulje akku-/korttitilan kansi. Akku-/korttitilan sulkemisen jälkeen siirrä kannen lukitusvipua vastakkaiseen suuntaan 1. Kun kuuluu naksahdus, kansi on lukittunut kiinni. 1 Aloittaminen Akun irrotus 1 Avaa akku-/korttitilan kansi. 2 Paina akun lukitusvipua suuntaan 3. Akku vapautuu. Varo pudottamasta akkua poistaessasi sitä. Tässä kamerassa käytetään D-LI106-litium-ioniakkua. Toisen tyyppisen akun käyttö saattaa vahingoittaa kameraa ja aiheuttaa toimintahäiriöitä. Älä poista akkua silloin, kun kameraan on kytketty virta. Jos akku varastoidaan yli kuuden kuukauden ajaksi, lataa akkua 30 minuutin ajan akkulaturilla ja varastoi akku kamerasta erillään. Lataa akku uudelleen 6 12 kuukauden välein. Paras varastointilämpötila on huoneenlämpö tai sitä viileämpi. Vältä akun säilyttämistä kuumassa paikassa. Jos akku on poissa kamerasta pitkiä aikoja, päiväys ja kellonaika saattavat nollautua. Ole varovainen, koska akku saattaa kuumentua jos kameraa käytetään jatkuvasti pitkän aikaa. 41

44 1 Aloittaminen Kuvantallennustila, elokuvan tallennusaika ja toistoaika (23 C:ssa, näyttö päällä ja käytössä täyteen ladattu akku) Kuvantallennuskapasiteetti *1 (salamaa käytetty 50 %: Elokuvan tallennusaika *2 Katseluaika *2 ssa kuvista) Noin 290 kuvaa Noin 90 min Noin 280 min *1 Kuvantallennuskapasiteetti ilmaisee CIPA-standardin mukaisessa testaustilanteessa otettujen kuvien lukumäärän (näyttö päällä, kuvaus 23 C:ssa, salamaa käytetty 50 %:ssa kuvista). Todellinen suorituskyky määräytyy käyttöolosuhteiden mukaan. *2 Perustuu tehtaalla suoritettuun testiin. Todellinen suorituskyky määräytyy käyttöolosuhteiden mukaan. Akun teho saattaa heiketä väliaikaisesti, kun lämpötila laskee. Muista ottaa vara-akku mukaan, kun matkustat ulkomaille tai kylmille seuduille tai kun aiot ottaa paljon kuvia. Akun varaustilan ilmaisin Voit tarkistaa akun varaustilan näytössä olevasta ilmaisimesta. Näyttö A (vihreä) B (vihreä) C (keltainen) D (punainen) [Akku tyhjä] Akun jäljellä oleva varaus Jäljellä on riittävästi virtaa. Akun varaus on vähenemässä. Akun varaus on jo hyvin heikko. Akun varaus on lopussa. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 42

45 Verkkolaitteen käyttäminen Käytä lisävarusteena saatavaa verkkolaitesarjaa (K-AC130), jos aiot käyttää kameraa pitkän aikaa tai kytkeä kameran tietokoneeseen. 8 Virtajohto 7 Verkkolaite Tasavirtaliitin 1 Aloittaminen Verkkolaitteen liitin 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. 2 Irrota akku. Katso akku-/korttitilan avaus- ja akun irrotusohjeet kohdasta s s Kytke tasavirtaliitin pitäen akun lukitusvipu alas painettuna. Varmista, että tasavirtaliitin lukkiutuu paikoilleen. 4 Vedä tasavirtaliittimen johto ulos. Nosta kameran ja akku-/korttitilan liitoskohdassa oleva tasavirtaliittimen kansi siten, että tasavirtaliittimen johdon saa vedettyä ulos. 5 Sulje akku-/korttitilan kansi. 43

46 1 Aloittaminen 6 Liitä verkkolaitteen liitin tasavirtaliittimen verkkovirtaliitäntään. 7 Kytke virtajohto verkkolaitteeseen. 8 Kytke virtajohto pistorasiaan. Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että virtajohto ja tasavirtaliitin, jolla kytket verkkolaitteen kameraan, ovat kunnolla kiinni. Tietoja saattaa hävitä, jos jompikumpi johto irtoaa, kun tietoja tallennetaan SD-muistikorttiin tai sisäiseen muistiin. Vältä tulipalon ja sähköiskun vaara käyttämällä verkkolaitetta varoen. Lue kohta Tietoja akkulaturista ja verkkolaitteesta (s. 2) ennen verkkolaitteen käyttöä. Lue K-AC130-verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. 44

47 SD-muistikortin asettaminen Tässä kamerassa voi käyttää tavallista SD-, SDHC- tai SDXCmuistikorttia. Otetut kuvat tallennetaan SD-muistikortille, mikäli kortti on asetettu kameraan. Mikäli kortti ei ole paikallaan, ne tallennetaan kameran sisäiseen muistiin (s. 48). Alusta tällä kameralla käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa tai digitaalilaitteissa. Katso alustusohjeet kohdasta Muistin alustaminen (s. 174). Kun käytät uutta Eye-Fi-korttia ensimmäisen kerran, kopioi kortilla oleva Eye-Fi Manager -asennustiedosto tietokoneeseen ennen kortin alustusta. Varmista, että kameran virta on sammutettu, ennen kuin asetat tai irrotat SD-muistikortin. 1 Aloittaminen SD-muistikortille tallennettavien valokuvien enimmäismäärä ja elokuvien tallennusaika vaihtelevat SD-muistikortin tilavuuden, valitun tallennettavien pikselien määräasetuksen ja laatutason sekä kuvataajuuden (elokuvat) mukaan. - Valitse valokuville sopiva tallennettavien pikselien lukumäärä [A Tallennustila 1] -valikosta. Katso lisätietoja sivulta Tallennustiedostomuodon määrittäminen (s. 100). - Valitse elokuville sopiva tallennettavien pikselien lukumäärä ja kuvataajuus [C Elokuva 1] -valikosta. Katso lisätietoja sivulta Tallennettavien pikselien lukumäärän valinta elokuvia varten (s. 120). - Katso kohdasta Tärkeimmät tekniset tiedot (s. 226) suuntaaantavat ohjeet SD-muistikortille ja sisäiseen muistiin tallennettavien stillkuvien lukumäärästä tai elokuvan enimmäispituudesta. Virran merkkivalo vilkkuu, kun SD-muistikortti on käytössä (tietoja tallennetaan tai luetaan). Tietojen varmuustallennus Kamera ei ehkä kykene käyttämään SD-muistikortissa tai sisäisessä muistissa olevia tietoja, jos kameraan tulee toimintahäiriö. Tallenna tärkeät tiedot tietokoneelle tai muuhun muistivälineeseen. 45

48 Akku-/korttitilan kannen lukitusvipu 1 Aloittaminen Akku-/korttitilan kansi SD-muistikortin paikka SD-muistikortti 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. 1 Liu uta akku-/korttitilan kannen lukitusvipua nuolen suuntaan ja 2 avaa akku-/korttitilan kansi. 2 Työnnä SD-muistikortti korttitilaan siten, että etiketti on kameran näytön puoleista sivua kohti. Työnnä korttia, kunnes se napsahtaa paikalleen. Jos kortti ei ole täysin paikallaan, tiedot eivät ehkä tallennu oikein. Poista SD-muistikortti painamalla sitä kerran ja vetämällä se sitten ulos. 3 Sulje akku-/korttitilan kansi. Sulje akku-/korttitilan kansi ja lukitse se liu'uttamalla akku-/korttitilan kannen lukon vipua liikkeen 1 kanssa vastakkaiseen suuntaan. 46

49 Kameran virran kytkentä ja katkaisu 1 Virtapainike Aloittaminen 1 Poista linssinsuojus. 2 Paina virtapainiketta. Kameraan kytkeytyy virta ja näyttö käynnistyy. Kun kameran virta kytketään, objektiivi pitenee. (Objektiivi ei pitene, jos alkuasetuksia ei ole määritetty.) Jos [Language/u]-näyttö tai [Päiväyk. asetus] -näyttö tulee näkyviin, kun kameraan kytketään virta, aseta näytön kieli ja/tai oikea päivämäärä ja kellonaika ohjeiden mukaan; katso s Paina virtapainiketta uudelleen. Näyttö sammuu, objektiivin suojus sulkeutuu ja kamerasta katkeaa virta. Valokuvien ottaminen 1s

50 1 Aloittaminen SD-muistikortin tarkistaminen Kamera tarkistaa SD-muistikortin ja näyttää muistin tilan, kun kameraan kytketään virta. a + r SD-muistikortti on paikallaan. Kuvat tallennetaan SD-muistikortille. SD-muistikortti ei ole paikallaan. Kuvat tallennetaan sisäiseen muistiin. SD-muistikortin kirjoitussuojauskytkin on LOCK-asennossa (s. 7). Kortille ei voi tallentaa kuvia. +1.7EV 1/ 60 F Muistin tila Kameran käynnistys katselutilassa Jos haluat katsella kuvia heti kuvia ottamatta, voit käynnistää kameran katselutilassa. Q-painike 1 Pidä Q-painiketta painettuna. Näyttö kytkeytyy päälle objektiivi sisään vetäytyneenä ja kamera käynnistyy katselutilassa. Kun siirryt katselutilasta tallennustilaan, varmista, että poistat linssinsuojuksen ja painat Q-painiketta tai painat laukaisimen puoliväliin. Jotta käynnistys katselutilassa kytkeytyy pois päältä, aseta [Katselutila] tilaan P (Pois) [W Asetus 4] -valikon [Pikakäynnistys]- kohdassa (s. 194). Valokuvien katseleminen 1s
