1 e_kb464_84percent.book Page 0 Friday, October 10, :43 AM Kiitos, että olet hankkinut PENTAX e -digitaalikameran. Ennen kameran käyttöä Sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Käytettävät objektiivit Yleensä ottaen tässä kamerassa käytettävät objektiivit ovat DA, DA L, D FA ja FA J -objektiiveja ja objektiiveja, joissa on aukko s (automaattinen) -asento. Jos haluat käyttää muita objektiiveja tai lisävarusteita, katso s.46 ja s.240. Tekijänoikeudet e -digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tuotemerkit PENTAX, K-m ja smc PENTAX ovat HOYA CORPORATIONin tuotemerkkejä. PENTAX PHOTO Browser, PENTAX PHOTO Laboratory ja SDM ovat HOYA CORPORATIONin tavaramerkkejä. SDHC logo on tuotemerkki. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin joko rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tuotemerkkejä tai rekisteröityjä tuotemerkkejä. Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty näyttö on valmistettu käyttäen erittäin suurta tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99% toimii, ota huomioon, että pikseleistä enintään 0,01% saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvan, joka vastaa paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching logo on Seiko Epson Corporationin tuotemerkki. PictBridge PictBridge-toiminto mahdollistaa tulostimen ja kameran liittämisen suoraan toisiinsa, joten käyttäjä voi tulostaa kuvat suoraan yhdenmukaistettua standardia hyödyntämällä. Voit tulostaa kuvat suoraan kamerastasi todella helposti. Tämän käyttöoppaan kuvat ja oppassa olevat näytön kuvitukset voivat olla erilaisia kuin varsinaisessa tuotteessa.

2 e_kb464_84percent.book Page 1 Friday, October 10, :43 AM KAMERAN TURVALLINEN KÄYTTÖ 1 Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilökohtaisia vammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilökohtaisia vammoja tai aineellisia menetyksiä. TIETOJA KAMERASTA Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Säilytä SD-muistikortti poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan sitä suuhunsa. Jos joku nielee muistikortin vahingossa, on hakeuduttava heti lääkäriin. Kameran hihnan kiertäminen kaulaan on vaarallista. Huolehdi siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Älä katso suoraan aurinkoon kameran läpi kun kameraan on kiinnitetty teleobjektiivi, koska auringon katseleminen voi vahingoittaa silmiäsi. Katselu suoraan aurinkoon teleobjektiivilla voi aiheuttaa näönmenetyksen. Säilytä paristot lasten ulottumattomissa. Niiden laittaminen suuhun voi aiheuttaa sähköiskun. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tälle kameralle tehtyä verkkolaitetta. Muunlaisten verkkolaitteiden käyttö voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta käyttö välittömästi, poista akku tai irrota verkkolaite ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Irrota verkkolaite pistorasiasta ukonilman aikana. Verkkolaitteen käyttö ukonilman aikana voi aiheuttaa laitteiston vaurioitumisen, tulipalon tai sähköiskun.

3 e_kb464_84percent.book Page 2 Friday, October 10, :43 AM 2 Varoitus Älä oikosulje akkuja/paristoja tai hävitä niitä polttamalla. Älä pura akkuja/paristoja. Ne voivat räjähtää tai syttyä palamaan. Tähän kameraan sopivista paristoista (AA Ni-MH -paristot, AA-litiumparistot ja AAalkaliparisto), vain Ni-MH-paristoja voidaan ladata. Muiden paristojen lataaminen saattaa aiheuttaa tulipalon tai paristojen räjähtämisen. Poista paristot kamerasta heti, jos ne kuumenevat tai alkavat savuta. Varo, ettet polta itseäsi paristoja poistaessasi. Jotkin kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, mikäli näistä osista pidetään kiinni pitkän aikaa. Älä kosketa salamaa sormellasi tai peitä sitä vaatteilla, kun laukaiset sen. Sormet voivat vahingoittua tai vaatteet saattavat syttyä palamaan. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMAmääritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. VARO-OHJEET PARISTOJEN KÄYTÖSTÄ Käytä ainoastaan tälle kameralle soveltuvia paristoja. Muiden paristojen käyttö voi aiheuttaa ylikuumenemisen tai räjähdyksen. Poista kaikki paristot yhtä aikaa. Älä käytä sekaisin eri paristomerkkejä tai -tyyppejä tai vanhoja ja uusia paristoja. Siitä saattaa olla seurauksena räjähdys tai ylikuumeneminen. Paristot on asennettava kameraan plus- ja miinusnavat (+ ja ) oikein päin. Mikäli paristot asetetaan väärin, voi seurauksena olla tulipalo tai räjähdys. Älä hajoita paristoja. Tässä kamerassa käytettävistä paristoista vain AA Ni-MHparistoja voidaan ladata. Paristojen hajoittaminen tai muuntyyppisten paristojen lataaminen saattaa aiheuttaa räjähdyksen tai paristojen vuotamisen. Varotoimenpiteet käytön aikana Ota myös paketissa oleva luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia.

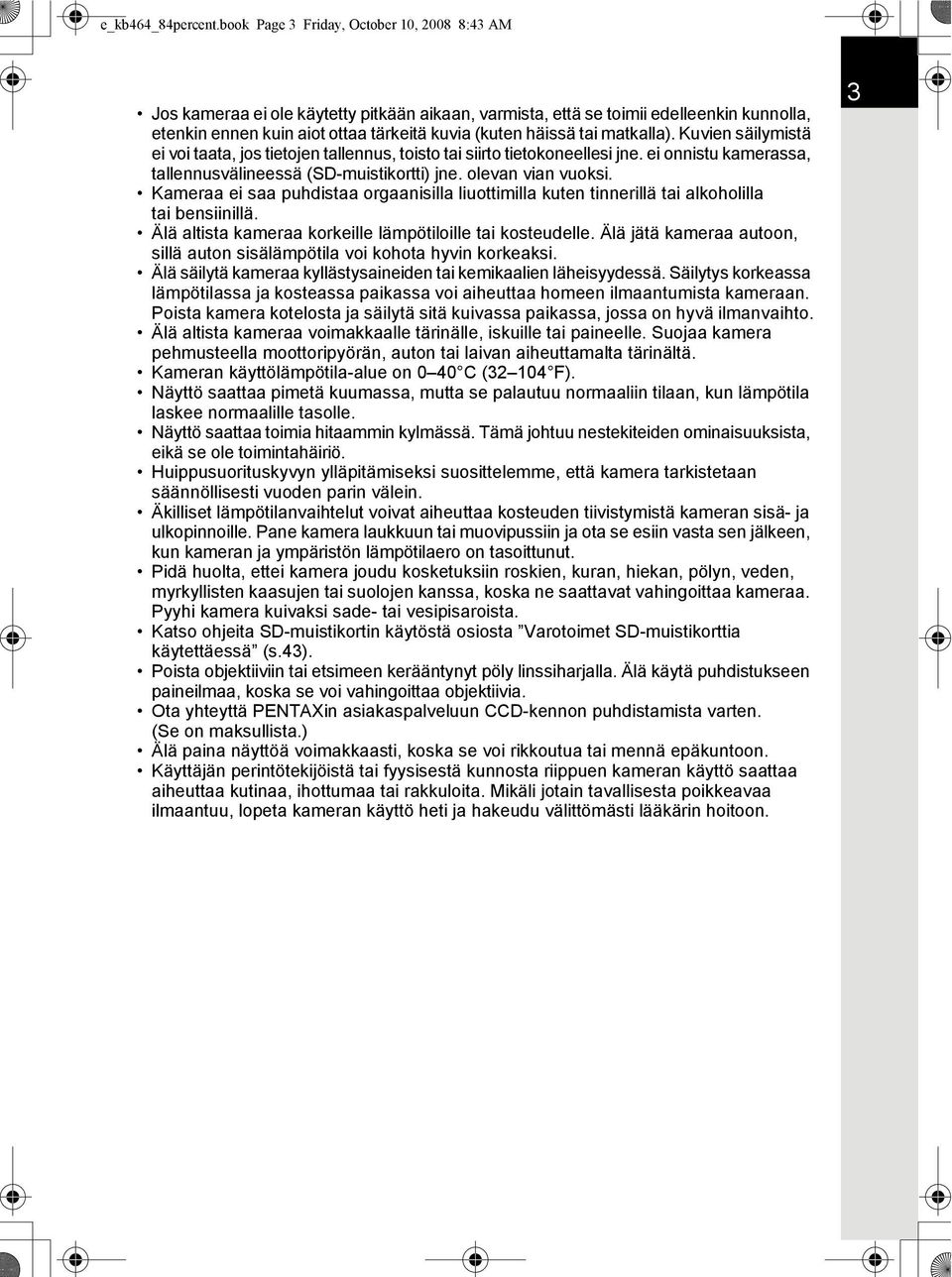

4 e_kb464_84percent.book Page 3 Friday, October 10, :43 AM Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleenkin kunnolla, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Kuvien säilymistä ei voi taata, jos tietojen tallennus, toisto tai siirto tietokoneellesi jne. ei onnistu kamerassa, tallennusvälineessä (SD-muistikortti) jne. olevan vian vuoksi. Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä tai alkoholilla tai bensiinillä. Älä altista kameraa korkeille lämpötiloille tai kosteudelle. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteassa paikassa voi aiheuttaa homeen ilmaantumista kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Älä altista kameraa voimakkaalle tärinälle, iskuille tai paineelle. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on 0 40 C ( F). Näyttö saattaa pimetä kuumassa, mutta se palautuu normaaliin tilaan, kun lämpötila laskee normaalille tasolle. Näyttö saattaa toimia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä se ole toimintahäiriö. Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Pane kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön lämpötilaero on tasoittunut. Pidä huolta, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisten kaasujen tai suolojen kanssa, koska ne saattavat vahingoittaa kameraa. Pyyhi kamera kuivaksi sade- tai vesipisaroista. Katso ohjeita SD-muistikortin käytöstä osiosta Varotoimet SD-muistikorttia käytettäessä (s.43). Poista objektiiviin tai etsimeen kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Ota yhteyttä PENTAXin asiakaspalveluun CCD-kennon puhdistamista varten. (Se on maksullista.) Älä paina näyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. Käyttäjän perintötekijöistä tai fyysisestä kunnosta riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli jotain tavallisesta poikkeavaa ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. 3

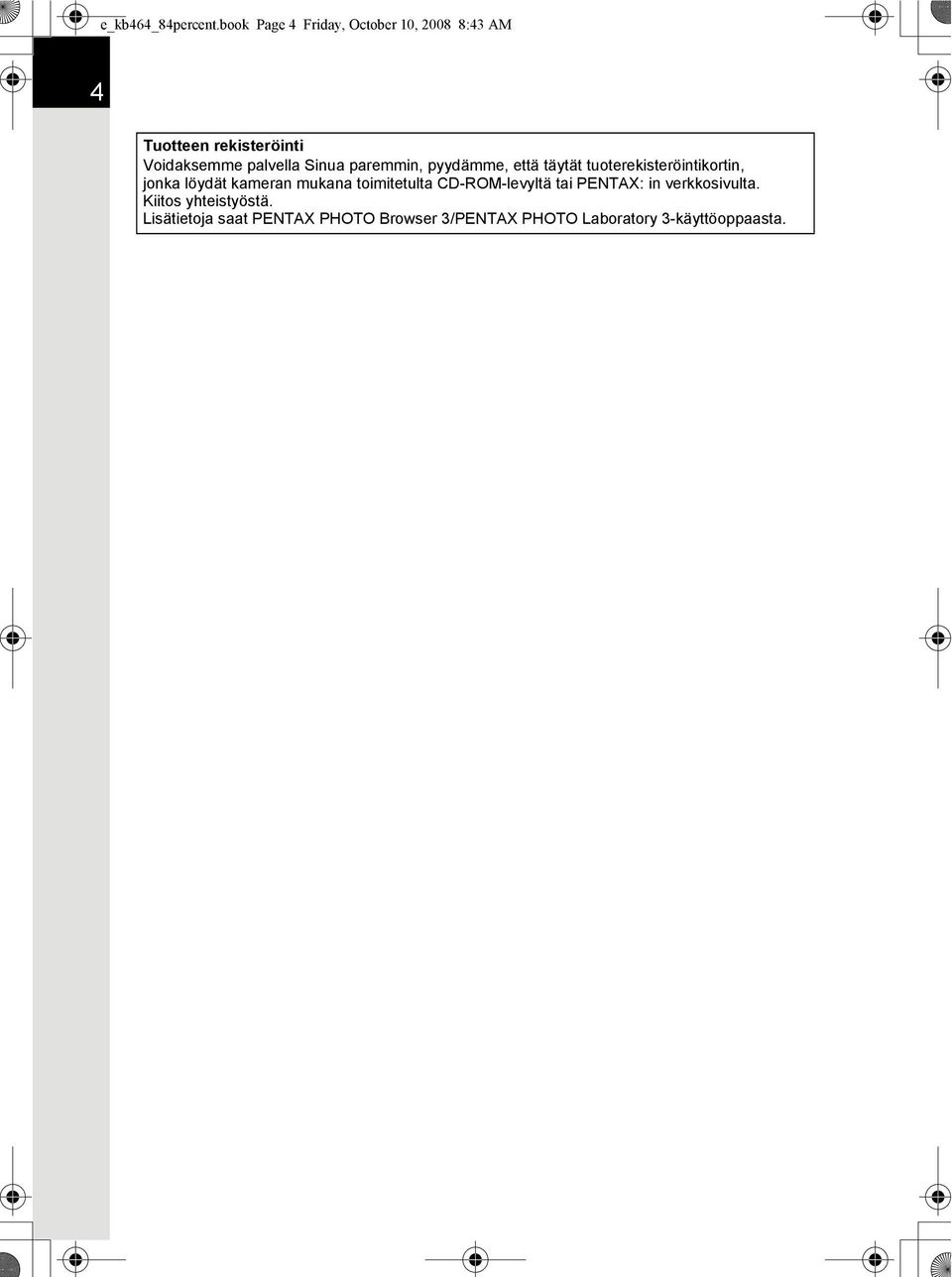

5 e_kb464_84percent.book Page 4 Friday, October 10, :43 AM 4 Tuotteen rekisteröinti Voidaksemme palvella Sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX: in verkkosivulta. Kiitos yhteistyöstä. Lisätietoja saat PENTAX PHOTO Browser 3/PENTAX PHOTO Laboratory 3-käyttöoppaasta.

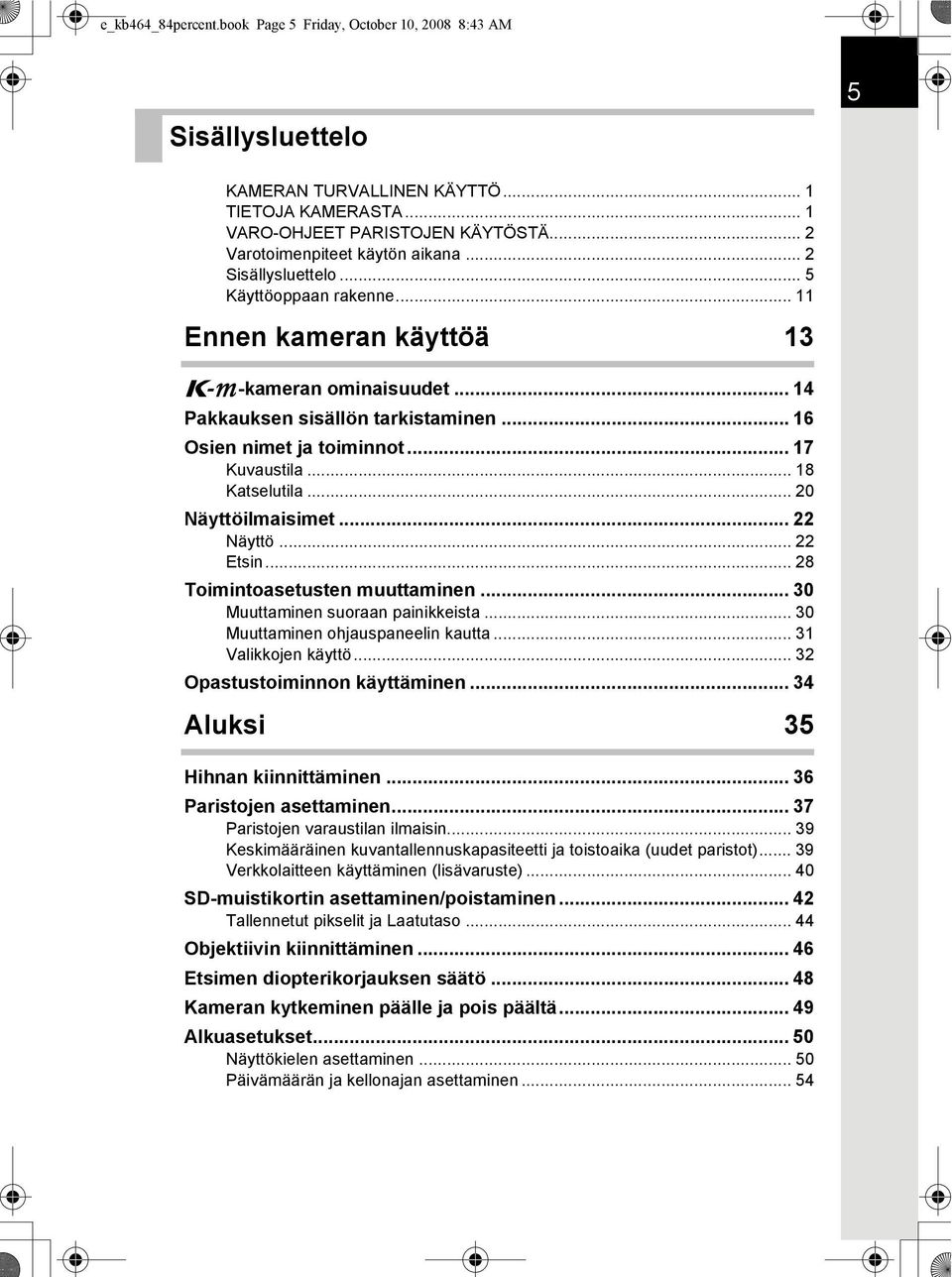

6 e_kb464_84percent.book Page 5 Friday, October 10, :43 AM Sisällysluettelo 5 KAMERAN TURVALLINEN KÄYTTÖ... 1 TIETOJA KAMERASTA... 1 VARO-OHJEET PARISTOJEN KÄYTÖSTÄ... 2 Varotoimenpiteet käytön aikana... 2 Sisällysluettelo... 5 Käyttöoppaan rakenne Ennen kameran käyttöä 13 e-kameran ominaisuudet Pakkauksen sisällön tarkistaminen Osien nimet ja toiminnot Kuvaustila Katselutila Näyttöilmaisimet Näyttö Etsin Toimintoasetusten muuttaminen Muuttaminen suoraan painikkeista Muuttaminen ohjauspaneelin kautta Valikkojen käyttö Opastustoiminnon käyttäminen Aluksi 35 Hihnan kiinnittäminen Paristojen asettaminen Paristojen varaustilan ilmaisin Keskimääräinen kuvantallennuskapasiteetti ja toistoaika (uudet paristot) Verkkolaitteen käyttäminen (lisävaruste) SD-muistikortin asettaminen/poistaminen Tallennetut pikselit ja Laatutaso Objektiivin kiinnittäminen Etsimen diopterikorjauksen säätö Kameran kytkeminen päälle ja pois päältä Alkuasetukset Näyttökielen asettaminen Päivämäärän ja kellonajan asettaminen... 54

7 e_kb464_84percent.book Page 6 Friday, October 10, :43 AM 6 Perustoimet 57 Kuvauksen perustoiminnot Oikea ote kamerasta Kuvaaminen kameran valitsemilla asetuksilla Zoomobjektiivin käyttäminen Yhdysrakenteisen salaman käyttö Salamakuvaustavan asettaminen Salaman tehon korjaus Kuvaaminen salaman latautuessa Kuvien katseleminen Kuvien katselu Kuvien poistaminen Kuvaustoiminnot 75 Kuinka kuvaustoiminnot asetetaan Suoraan painikkeista asetettavat kohdat Tallennustila -valikon asetukset Mukauta asetus -valikon asetuskohdat Aiheiden oikean kuvaustavan valitseminen Kuvausohjelma H -tila Valotustapa Valotuksen asettaminen Aukon ja suljinajan vaikutus Herkkyyden asettaminen Valotustavan muuttaminen Valonmittaustavan valitseminen Valotuksen säätö Tarkentaminen Automaattitarkennustilan käyttö Automaattitarkennustilan valitseminen Tarkennusalueen valinta (automaattitarkennuspiste) Tarkennuksen lukitseminen (tarkennuksen lukitus) Tarkennuksen säätäminen käsin (käsitarkennus) Sommitelman, valotuksen ja tarkennuksen tarkistus ennen kuvan ottoa (digitaalinen esikatselu)

8 e_kb464_84percent.book Page 7 Friday, October 10, :43 AM Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi Kuvaaminen kuvanvakaajatoimintoa käyttämällä Vitkalaukaisimen käyttö Kuvaaminen kaukosäädintä käyttämällä (lisävaruste) Jatkuva kuvaus Kuvaaminen digitaalisuotimia käyttämällä (Suotimet) Salaman käyttö Salaman ominaisuudet eri valotustavoilla Kuvaaminen käyttäen pitkää salamatäsmäysaikaa Etäisyys ja aukko yhdysrakenteista salamaa käytettäessä Objektiivien yhteensopivuus yhdysrakenteisen salaman kanssa Ulkoisen salaman käyttäminen (lisävaruste) Kuvausasetukset 149 Tiedostomuodon asettaminen JPEG tallennettujen pikselien asettaminen JPEG-laatutason asettaminen Tiedostomuodon asettaminen g -painikkeen toiminnon asettaminen Kuvien viimeistelysävyn teko (mukauta kuvaa) Muut kuvausasetukset Valkotasapainon asettaminen Väriavaruuden asettaminen Katselutoiminnot 165 Katselutoimintojen käyttö Katseluvalikon asetukset Katseltavien kuvien suurentaminen Useiden kuvien näyttäminen Monikuvanäyttö Kalenterinäyttö/Kansionäyttö Useiden kuvien yhdistäminen (hakemisto) Kuvien kääntäminen Kuvien vertailu Diaesitys Diaesityksen asetusten teko Diaesityksen aloitus

9 e_kb464_84percent.book Page 8 Friday, October 10, :43 AM 8 Useiden kuvien poistaminen Valittujen kuvien poistaminen Kansion poistaminen Kaikkien kuvien poistaminen Kuvien suojaaminen poistolta (suojaa) Yksittäisten kuvien suojaaminen Kaikkien kuvien suojaaminen Kameran liittäminen AV-laitteisiin Kuvien käsittely 187 Kuvakoon muuttaminen Tallennettujen pikselien määrän ja laatutason muuttaminen (koon muuttaminen) Kuvan osan poistaminen (rajaaminen) Kuvien muokkaaminen digitaalisilla suotimilla RAW kuvien muokkaaminen RAW kuvan muokkaus Kamerasta tulostaminen 199 Tulostuspalvelun asettaminen (DPOF) Yksittäisten kuvien tulostaminen Asetukset kaikille kuville Tulostus käyttäen PictBridgeä USB-liitännän asetus Kameran liittäminen tulostimeen Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Kuvien tulostaminen tulostuspalveluasetuksia (DPOF) käyttäen USB-kaapelin irrottaminen

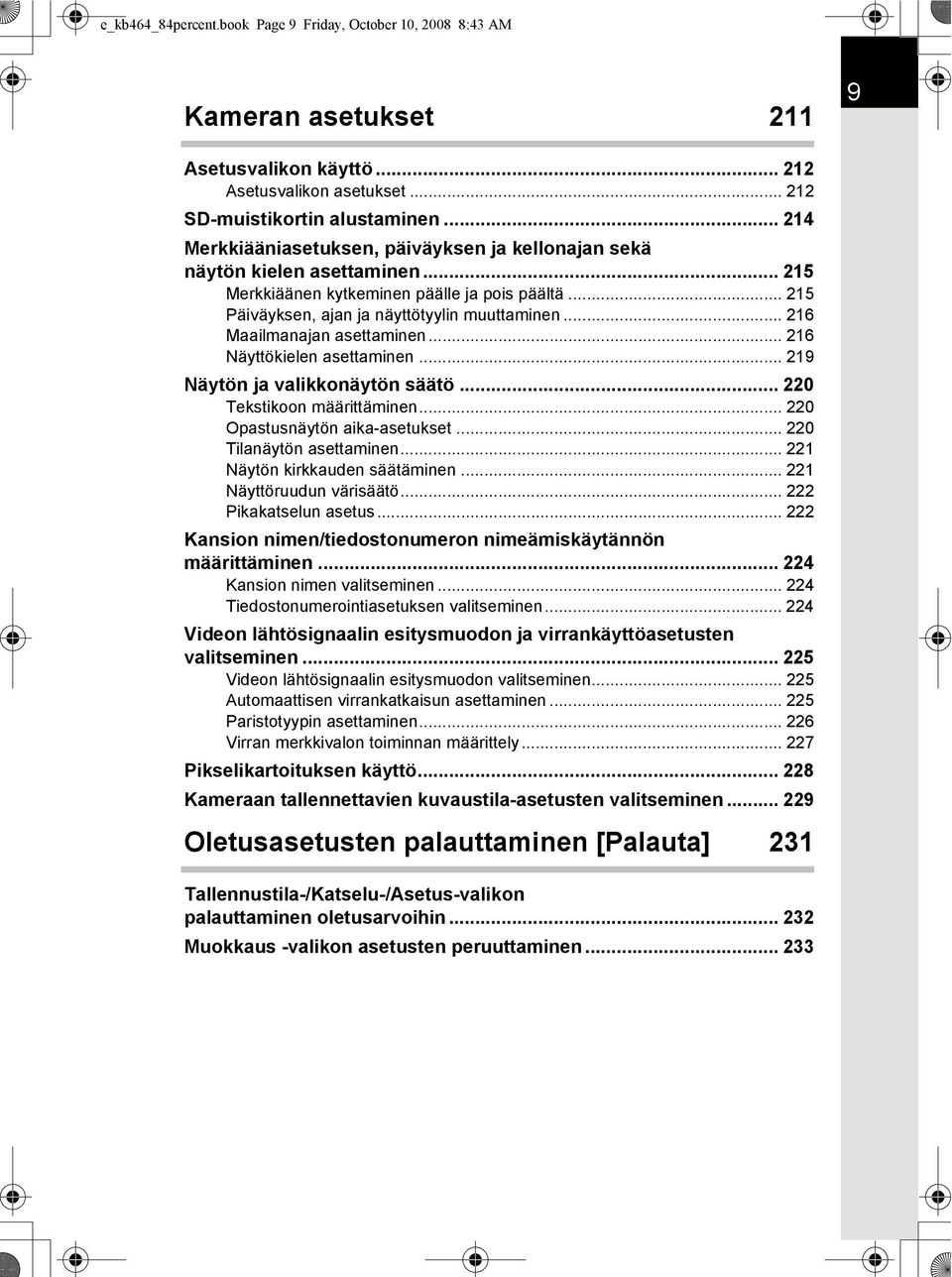

10 e_kb464_84percent.book Page 9 Friday, October 10, :43 AM Kameran asetukset Asetusvalikon käyttö Asetusvalikon asetukset SD-muistikortin alustaminen Merkkiääniasetuksen, päiväyksen ja kellonajan sekä näytön kielen asettaminen Merkkiäänen kytkeminen päälle ja pois päältä Päiväyksen, ajan ja näyttötyylin muuttaminen Maailmanajan asettaminen Näyttökielen asettaminen Näytön ja valikkonäytön säätö Tekstikoon määrittäminen Opastusnäytön aika-asetukset Tilanäytön asettaminen Näytön kirkkauden säätäminen Näyttöruudun värisäätö Pikakatselun asetus Kansion nimen/tiedostonumeron nimeämiskäytännön määrittäminen Kansion nimen valitseminen Tiedostonumerointiasetuksen valitseminen Videon lähtösignaalin esitysmuodon ja virrankäyttöasetusten valitseminen Videon lähtösignaalin esitysmuodon valitseminen Automaattisen virrankatkaisun asettaminen Paristotyypin asettaminen Virran merkkivalon toiminnan määrittely Pikselikartoituksen käyttö Kameraan tallennettavien kuvaustila-asetusten valitseminen Oletusasetusten palauttaminen [Palauta] 231 Tallennustila-/Katselu-/Asetus-valikon palauttaminen oletusarvoihin Muokkaus -valikon asetusten peruuttaminen

11 e_kb464_84percent.book Page 10 Friday, October 10, :43 AM 10 Liite 235 Oletusasetukset Eri objektiiviyhdistelmien mahdollistamat toiminnot Huomautuksia aukkorenkaan käytöstä [19. Käyttää aukkorengasta] CCD-kennon puhdistaminen Pölyn irrottaminen tärisyttämällä CCD-kennoa (Pölynpoisto) Pölyn havaitseminen CCD-kennossa (Pölyhälytys) Pölyn irrottaminen puhaltimella Lisävarusteet Virheilmoitukset Vianetsintä Tekniset tiedot Sanasto Hakemisto TAKUUEHDOT

12 e_kb464_84percent.book Page 11 Friday, October 10, :43 AM Käyttöoppaan rakenne 11 Tämä käyttöopas sisältää seuraavat jaksot. 1 Ennen kameran käyttöä Kameran ominaisuuksia, lisävarusteita ja eri osien nimiä ja toimintoja. 2 Aluksi Mitä sinun on tehtävä kameran ostamisen jälkeen, ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. 3 Perustoimet Kuvaamiseen ja kuvien katseluun liittyviä toimenpiteitä. 4 Kuvaustoiminnot Kuvaamiseen liittyviä toimintoja. 5 Salaman käyttö Yhdysrakenteisen salaman ja ulkoisen salaman käyttö. 6 Kuvausasetukset Kuvankäsittelyn asetuksiin ja tiedostomuodon valintaan liittyvät toimenpiteet. 7 Katselutoiminnot Kuvien katseluun, poistamiseen ja suojaamiseen liittyvät toimenpiteet. 8 Kuvien käsittely Kuvakoon muuttamiseen, kuvasuotimien käyttöön ja RAW-muodossa otettujen kuvien käsittelyyn liittyvät toimenpiteet. 9 Kamerasta tulostaminen Tulostusasetusten tekoon ja kuvien tulostamiseen liittyvät toimenpiteet, kun kamera on liitettynä suoraan tulostimeen. 10 Kameran asetukset Kameran asetusten muuttamiseen, kuten näytön asetusten ja kuvatiedostojen nimeämiskäytäntöihin, liittyviät toimenpiteet. 11 Oletusasetusten palauttaminen Toimenpiteet, joilla kaikki kameran asetukset palautetaan oletusasetuksiinsa. 12 Liite Vianetsintään, erikseen myytäviin lisävarusteisiin ja yhteystietoihin liittyvää informaatiota

13 e_kb464_84percent.book Page 12 Friday, October 10, :43 AM 12 Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Näyttää hyödyllisiä tietoja. Viittaa varotoimenpiteisiin, jotka on huomioitava kameraa käytettäessä.

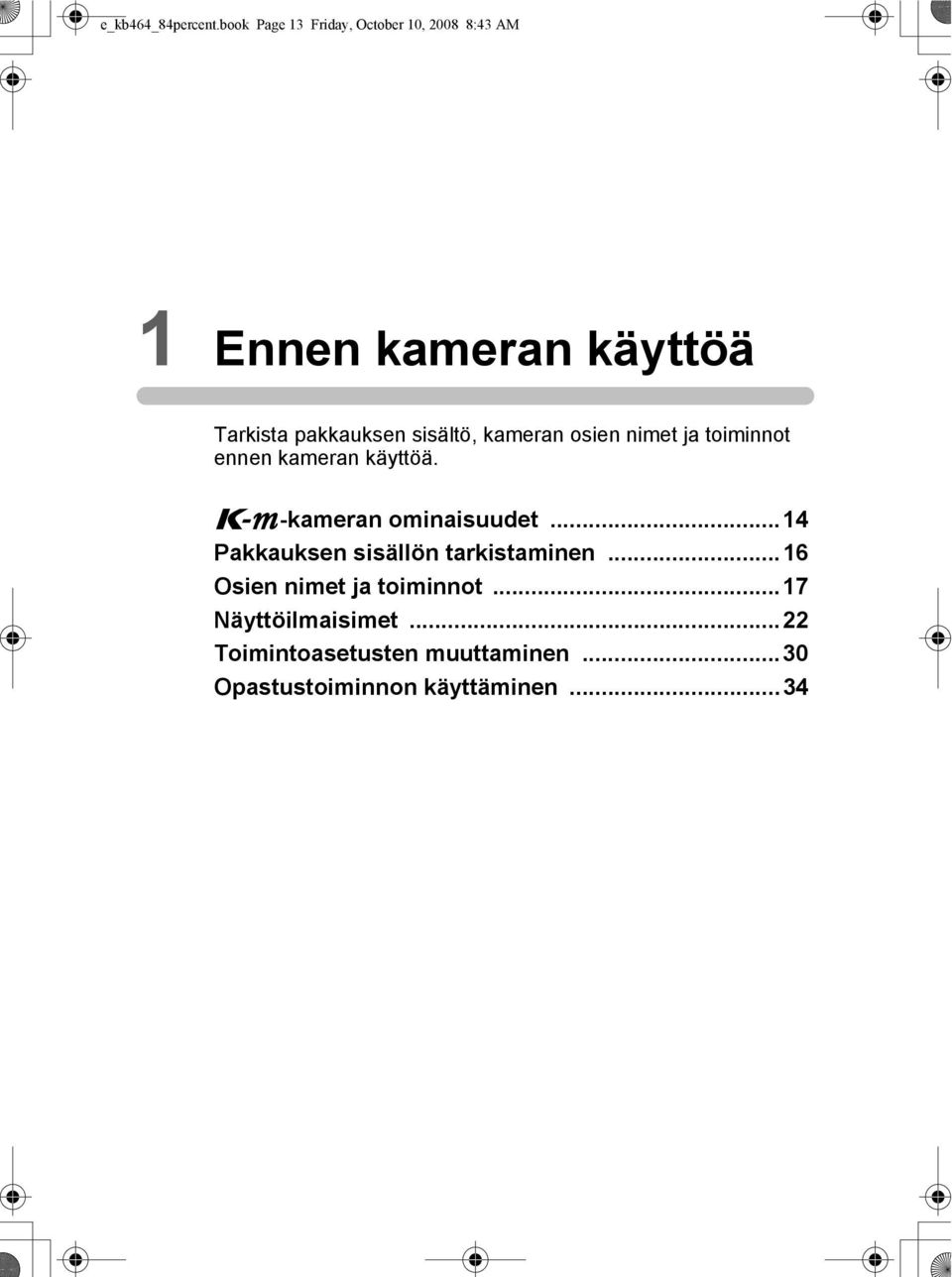

14 e_kb464_84percent.book Page 13 Friday, October 10, :43 AM 1 Ennen kameran käyttöä Tarkista pakkauksen sisältö, kameran osien nimet ja toiminnot ennen kameran käyttöä. e-kameran ominaisuudet...14 Pakkauksen sisällön tarkistaminen...16 Osien nimet ja toiminnot...17 Näyttöilmaisimet...22 Toimintoasetusten muuttaminen...30 Opastustoiminnon käyttäminen...34

15 e_kb464_84percent.book Page 14 Friday, October 10, :43 AM 14 e-kameran ominaisuudet 1 Ennen kameran käyttöä Kamerassa käytetään 23,5 15,7 mm:n CCD-kennoa, jossa on 10,2 miljoonaa tehollista pikseliä. Tämä takaa hyvän tarkkuuden ja laajan dynaamiikan kuvissa. Kamerassa on SR-kuvanvakaaja eli liikkuva kuvakenno, joka vähentää laukaisutärähdyksen vaikutusta kuvissa. Sen ansiosta saat mahdollisimman teräviä kuvia kaikilla objektiivityypeillä. Kameran etsin on saman tapainen kuin perinteisessä 35 mm kamerassa. Sen suurennuskerroin on noin 0,85 ja kuva-ala noin 96%, minkä ansiosta tarkentaminen käsin on helpompaa. Kamerassa on iso 2,7 tuuman näyttö, jossa on pikseliä, laaja katselukulma sekä kirkkauden ja värin säätötoiminnot, jotta kuvat näkyisivät erittäin selkeästi. Kamerassa käytetään AA-litium- tai AA-alkaliparistoja tai ladattavia AA Ni-MHakkuja. Kamerassa on opastustoiminto, jonka avulla voit tarkistaa, kuinka kameraa tulee käyttää eri käyttötilanteissa. Mikäli et tiedä, kuinka tiettyä toimintoa tulee käyttää, paina g (Opastus)-painiketta, jolloin saat selityksen näkyviin kameran näyttöön. Kun olet tottuneempi käyttämään kameran toimintoja, voit määrittää 4 muuta toimintoa g-painikkeeseen. Niiden ansiosta kamera-asetukset syntyvät kätevämmin. Kameran eri osat on valmistettu käyttäjäystävällisiksi. Suuritekstinen, hyvän kontrastin omaava näyttö ja helppokäyttöiset valikot tekevät kamerasta helpomman käyttää. CCD-kennossa on erityinen SP-pinnoite pölyn kertymistä vastaan. Pölynpoistotoiminto myös ravistaa CCD-kennoa kertyneen pölyn poistamiseksi. Kamerassa on digitaalisuotimia, joiden avulla voit muokata kuvaa jo kamerassa. Voit käyttää esimerkiksi musta-valkosuodinta tai pehmeäsuodinta kuvia ottaessasi tai muokata kuvia kuvien ottamisen jälkeen. Kamerassa on kuvanmuokkausominaisuus, jonka avulla voit säätää asetuksia kuvan esikatselun aikana ja saada aikaiseksi monimuotoisempia tuloksia. Voit tallentaa kuvia monipuolisessa JPEG-muodossa tai korkealaatuisessa ja täysin muokattavassa RAW-muodossa. Voit myös valita JPEG+RAW ja tallentaa molemmissa muodoissa. RAW-muodossa otettuja kuvia voidaan käsitellä helposti jo kamerassa. Kamerassa on herkkyyden esivalintaan perustuva K toimintatapa, joka säätää aukon ja suljinnopeuden automaattisesti asettamasi herkkyyden mukaisesti.

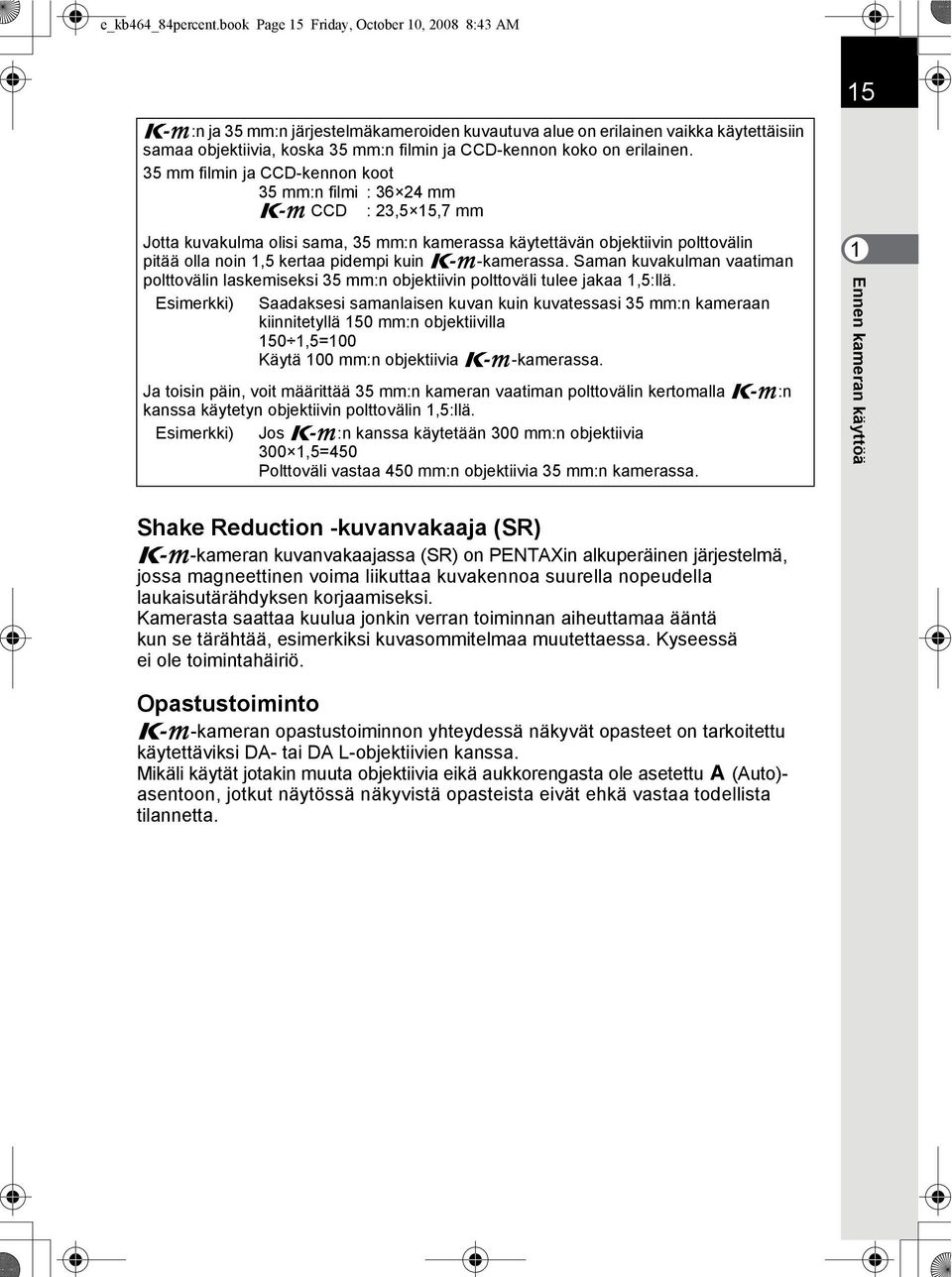

16 e_kb464_84percent.book Page 15 Friday, October 10, :43 AM 15 e:n ja 35 mm:n järjestelmäkameroiden kuvautuva alue on erilainen vaikka käytettäisiin samaa objektiivia, koska 35 mm:n filmin ja CCD-kennon koko on erilainen. 35 mm filmin ja CCD-kennon koot 35 mm:n filmi : mm e CCD : 23,5 15,7 mm Jotta kuvakulma olisi sama, 35 mm:n kamerassa käytettävän objektiivin polttovälin pitää olla noin 1,5 kertaa pidempi kuin e-kamerassa. Saman kuvakulman vaatiman polttovälin laskemiseksi 35 mm:n objektiivin polttoväli tulee jakaa 1,5:llä. Esimerkki) Saadaksesi samanlaisen kuvan kuin kuvatessasi 35 mm:n kameraan kiinnitetyllä 150 mm:n objektiivilla 150 1,5=100 Käytä 100 mm:n objektiivia e-kamerassa. Ja toisin päin, voit määrittää 35 mm:n kameran vaatiman polttovälin kertomalla e:n kanssa käytetyn objektiivin polttovälin 1,5:llä. Esimerkki) Jos e:n kanssa käytetään 300 mm:n objektiivia 300 1,5=450 Polttoväli vastaa 450 mm:n objektiivia 35 mm:n kamerassa. 1 Ennen kameran käyttöä Shake Reduction -kuvanvakaaja (SR) e-kameran kuvanvakaajassa (SR) on PENTAXin alkuperäinen järjestelmä, jossa magneettinen voima liikuttaa kuvakennoa suurella nopeudella laukaisutärähdyksen korjaamiseksi. Kamerasta saattaa kuulua jonkin verran toiminnan aiheuttamaa ääntä kun se tärähtää, esimerkiksi kuvasommitelmaa muutettaessa. Kyseessä ei ole toimintahäiriö. Opastustoiminto e-kameran opastustoiminnon yhteydessä näkyvät opasteet on tarkoitettu käytettäviksi DA- tai DA L-objektiivien kanssa. Mikäli käytät jotakin muuta objektiivia eikä aukkorengasta ole asetettu s (Auto)- asentoon, jotkut näytössä näkyvistä opasteista eivät ehkä vastaa todellista tilannetta.

17 e_kb464_84percent.book Page 16 Friday, October 10, :43 AM 16 Pakkauksen sisällön tarkistaminen 1 Kameran pakkauksen mukana toimitetaan seuraavat varusteet. Tarkista, että kaikki varusteet ovat mukana pakkauksessa. Ennen kameran käyttöä Varustekengän suojus FK (asennettu kameraan) Silmäsuppilo FQ (asennettu kameraan) Rungon suojus (asennettu kameraan) USB-kaapeli I-USB7 Hihna O-ST84 Ohjelmisto (CD-ROM-levy) S-SW84 Neljä AA litium-paristoa Käyttöopas (tämä opas)

18 e_kb464_84percent.book Page 17 Friday, October 10, :43 AM Osien nimet ja toiminnot 17 Virran merkkivalo Lisävarustekenkä Vitkalaukaisimen merkkivalo/ Kauko-ohjaimen vastaanotin Korttitilan kansi Objektiivin kiinnityskohdistin (punainen piste) Objektiivin irroituspainike MF AF Hihnan kiinnityskorvake Peili Automaattitarkennuksen liitäntä Objektiivitietojen kontaktit 1 Ennen kameran käyttöä Yhdysrakenteinen salama Diopterikorjauksen vipu Etsin USB-/videoliitin UP Muistikortin valo Liitinten suojus Näyttö Jalustakierre Akkutilan kannen avausvipu Paristotilan kansi * Toisessa kuvassa kamerasta on irrotettu silmäsuppilo FQ.

19 e_kb464_84percent.book Page 18 Friday, October 10, :43 AM 18 Kuvaustila Tässä esitellään kuvaamisessa käytettävien valintakiekkojen ja vipujen toiminnot. 1 Tässä selitetään tehtaan oletusasetukset. Painikkeesta tai valintakiekosta riippuen näitä asetuksia voidaan muuttaa. Ennen kameran käyttöä MF AF 7 8 UP 9 0 a b c d e

20 e_kb464_84percent.book Page 19 Friday, October 10, :43 AM 19 1 g (Opastus) -painike Tuo kameran näyttöön selityksen kameran toiminnosta tai käyttötavasta. (s.34) Voit määrittää tähän painikkeeseen myös muita toimintoja. (s.154) 2 Laukaisin Ota kuvat laukaisinta painamalla. (s.62) 3 Pääkytkin Voit tätä kytkintä kääntämällä kytkeä kameraan virran tai katkaista sen. (s.49) 4 Objektiivin irroituspainike Irrota objektiivi painiketta painamalla. (s.47) 5 mc-painike Säätää valotuskorjauksen ja aukon arvot. (s.91, s.98, s.104) 6 Kuvaustilan valitsin Muuttaa kuvaustilaa. (s.80) 7 Tarkennustilan säädin Siirtyminen automaattitarkennustilan (s.109) ja käsitarkennustilan välillä (s.116). 8 K -painike Nosta yhdysrakenteinen salama ylös painiketta painamalla. (s.65) 9 e-valitsin Asettaa suljinajan, aukon, herkkyyden ja valotuskorjauksen arvot. 0 = -painike Voit valita tähän painikkeeseen toiminnon, jossa kamera tarkentaa kohteeseen tai muistaa valotusarvon. (s.100, s.105, s.110) a b c Q -painike Voit tällä siirtyä toistotilaan. (s.72, s.166) M-painike Kytkee tilanäytön monitorissa päälle tai pois päältä. (s.23) 3 -painike Näyttää [A Tallennustila 1] -valikon (s.77). Voit tuoda muita valikkoja näyttöön painamalla nelitoimisäädintä (5). d 4-painike Näyttää ohjauspaneelin (s.23). Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, vahvista valitsemasi toiminto painamalla tätä painiketta. i Nelitoimisäädin (2345) Avaa kuvasiirtotapa-/ salamatila-/valkotasapaino-/ herkkyydenasetusvalikon (s.76). Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, siirrä kohdistinta tai muuta valikkokohtia tällä. 1 Ennen kameran käyttöä

21 e_kb464_84percent.book Page 20 Friday, October 10, :43 AM 20 Katselutila Tässä esitellään kuvien katselemisessa käytettävien painikkeiden, valintakiekkojen ja vipujen toiminnot. 1 3 Ennen kameran käyttöä 1 2 MF AF 4 UP

22 e_kb464_84percent.book Page 21 Friday, October 10, :43 AM 21 1 Laukaisin Paina puoliväliin siirtyäksesi kuvaustilaan. 2 Pääkytkin Siirtämällä kytket kameran virran päälle ja pois. (s.49) 3 g (Opastus) -painike Tuo kameran näyttöön selityksen kameran toiminnosta tai käyttötavasta. (s.34) 4 e-valitsin Voit tällä painikkeella suurentaa kuvaa (s.167) tai tuoda näyttöön samanaikaisesti useita kuvia (s.169). 5 Q -painike Vaihda kuvaustilaan painiketta painamalla. 6 M-painike Paina, kun haluat nähdä kuvaustiedot näytössä. (s.24) 7 3 -painike Painamalla tätä saat näkyviin [Q Katselu 1] -valikon (s.166). Paina sitten nelitoimisäädintä (5) saadaksesi näkyviin muita valikkoja painike Tallentaa valikossa tai katselutilassa valitun asetuksen 9 Nelitoimisäädin (2345) Voit tällä siirtää kohdistinta tai muuttaa kohtia valikoissa ja katselunäytössä. 0 i -painike Painamalla tästä voit poistaa kuvia. (s.73) 1 Ennen kameran käyttöä Viittaukset painikkeiden nimiin Tässä käyttöoppaassa nelitoimisäätimen painikkeisiin viitataan seuraavalla tavalla.

23 e_kb464_84percent.book Page 22 Friday, October 10, :43 AM 22 Näyttöilmaisimet 1 Ennen kameran käyttöä Näyttö Seuraavat ilmaisimet näkyvät näytössä kameran tilan mukaan vaihdellen. Näyttö Voit säätää näyttöruudun kirkkautta tai väriä. (s.221, s.222) Käynnistettäessä tai kuvaustilavalitsinta käytettäessä Opastukset näkyvät näytössä 3 sekuntia (oletusasetus), kun kamera on kytketty päälle tai kuvaustilavalitsinta on käännetty. Jos et halua, että ilmaisimet näkyvät, valitse [R Asetus 1]-valikon kohdassa [Opastusnäyttö] asetukseksi Pois. (s.220) 1 P Ohjelmall. autom. valotus P 07/07/ :30AM Kuvaustila (s.80) 3 Nykyinen päivämäärä ja kellonaika (s.54) 2 Maailmanaika (s.216) (vain kun kohdemaa on asetettu)

24 e_kb464_84percent.book Page 23 Friday, October 10, :43 AM Kuvaustila 23 Kuvattaessa näyttöruudulla näkyy tilanäyttö, josta ilmenevät käytössä olevan kuvaustoiminnon asetukset. Voit tuoda ohjauspaneelin näkyviin painamalla 4-painiketta ja muuttaa asetuksia. Tilanäyttö/Ohjauspaneeli (Tässä esitetyt kohteet ovat esillä opastustarkoituksessa. Varsinainen näyttö saattaa olla erilainen.) / F +1.3 AWB ISO 3200 AUTO 1.0 AF.A OFF JPEG 10M Ennen kameran käyttöä 4 M Scene-tila Yökuvaus 24 AWB AUTO ISO 1.0 AF.A OFF JPEG 10M Kuvaustila (s.80) 13 Kuvansiirtotapa (s.76) 2 Automaattivalotuksen lukituksen 14 Valkotasapaino (s.159) kuvake (s.105) 15 Mukauta kuvaa (s.157) 3 Maailmanaika (s.216) 16 Tarkennustapa (s.109) 4 Akun varaustila (s.39) 17 AE-mittaus (s.101) 5 Suljinaika (s.85) 18 Kuvanvakaaja (SR) (s.121) 6 Tallennettavien kuvien lukumäärä 19 Digitaalisuodin (s.132) 7 H (aiheohjelma) (s.82) 20 Tiedostomuoto (s.152) 8 Aukko (s.85) 21 JPEG tallennettavien 9 EV korjaus (s.104) pikselien määrä (s.150) 10 ISO-herkkyys (s.87) 22 JPEG-laatu (s.151) 11 Salamatila (s.65) 23 Opastuspainike 12 Salamavalotuksen korjaus (s.70) 24 Valitun toiminnon selitys

25 e_kb464_84percent.book Page 24 Friday, October 10, :43 AM 24 1 Et voi valita asetuksia, joita ei voi muuttaa kameran asetuksista johtuen. Tilanäyttö katoaa näytöltä [A Mukauta asetus 1]-valikon kohdassa [3. Mittarin käyttöaika] asetetun ajan kuluttua (oletusaika on 10 sekuntia). Saat näytön uudelleen esiin painamalla M -painiketta. Mikäli [A Mukauta asetus 3] -valikon [21. Näytön tila] -asetukseksi on valittu Pois, tilanäyttö ilmestyy näkyviin vain painamalla M -painiketta. (s.221) Ennen kameran käyttöä Toistotila Kameran näyttötiedot vaihtuvat, kun painat M-painiketta toistonäytön aikana. Vakio Histogramminäyttö Yksityiskohtaisten tietojen näyttö No info-näyttö Näyttöön ilmestyy otettuja kuvia ja ilmaisimia. Kuvat ja histogrammi (Kirkkaus/RGB) näytetään. Näyttöön ilmestyy yksityiskohtainen esitys siitä, millä asetuksilla ja koska kuvia on otettu. Vain tallennetut kuvat näkyvät M /2000 F2.8 M Vakio RGB Histogramminäyttö M No info-näyttö M P AF.S 1/2000 F ISO 200 G2 A1 JPEG 10 AdobeRGB 07 / 07 / : 39 AM mm ±0 ±0 ±0 ±0 Yksityiskohtaisten tietojen näyttö Tiedot, jotka näytetään ensimmäisenä toiston aikana, ovat samat kuin aiemmassa istunnossa viimeiseksi näytetyt. [Vakio] -näyttö voidaan saada ensimmäisenä näkyviin valitsemalla [A Tallennustila 3] -valikon kohdassa [Muisti] (s.229) asetuksen [Katselunäyttö]-asetukseksi P (Ei käytössä).
