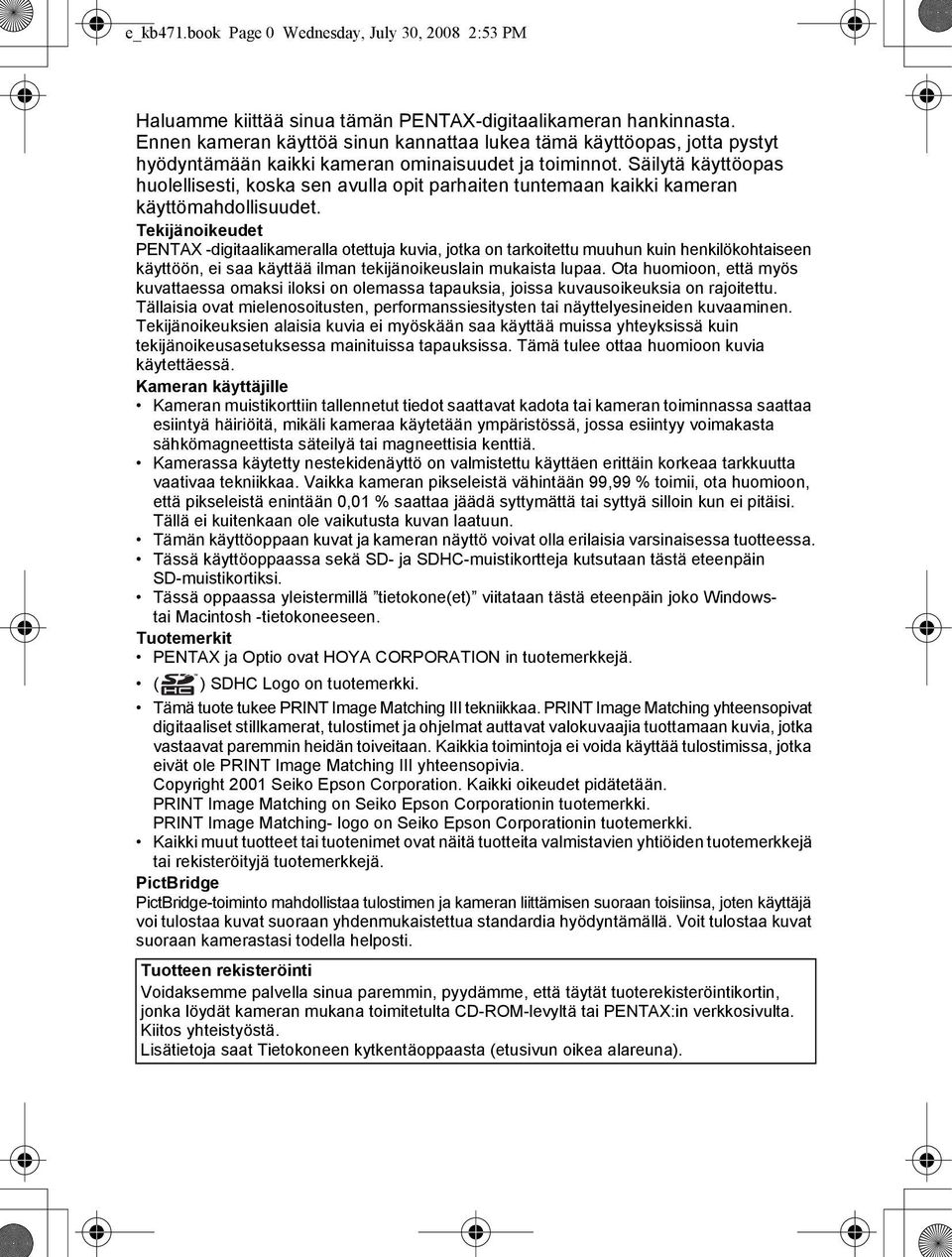

1 e_kb471.book Page 0 Wednesday, July 30, :53 PM Haluamme kiittää sinua tämän PENTAX-digitaalikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Tekijänoikeudet PENTAX -digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Kameran käyttäjille Kameran muistikorttiin tallennetut tiedot saattavat kadota tai kameran toiminnassa saattaa esiintyä häiriöitä, mikäli kameraa käytetään ympäristössä, jossa esiintyy voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja kameran näyttö voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa sekä SD- ja SDHC-muistikortteja kutsutaan tästä eteenpäin SD-muistikortiksi. Tässä oppaassa yleistermillä tietokone(et) viitataan tästä eteenpäin joko Windowstai Macintosh -tietokoneeseen. Tuotemerkit PENTAX ja Optio ovat HOYA CORPORATION in tuotemerkkejä. ( ) SDHC Logo on tuotemerkki. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching- logo on Seiko Epson Corporationin tuotemerkki. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tuotemerkkejä tai rekisteröityjä tuotemerkkejä. PictBridge PictBridge-toiminto mahdollistaa tulostimen ja kameran liittämisen suoraan toisiinsa, joten käyttäjä voi tulostaa kuvat suoraan yhdenmukaistettua standardia hyödyntämällä. Voit tulostaa kuvat suoraan kamerastasi todella helposti. Tuotteen rekisteröinti Voidaksemme palvella sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. Lisätietoja saat Tietokoneen kytkentäoppaasta (etusivun oikea alareuna).

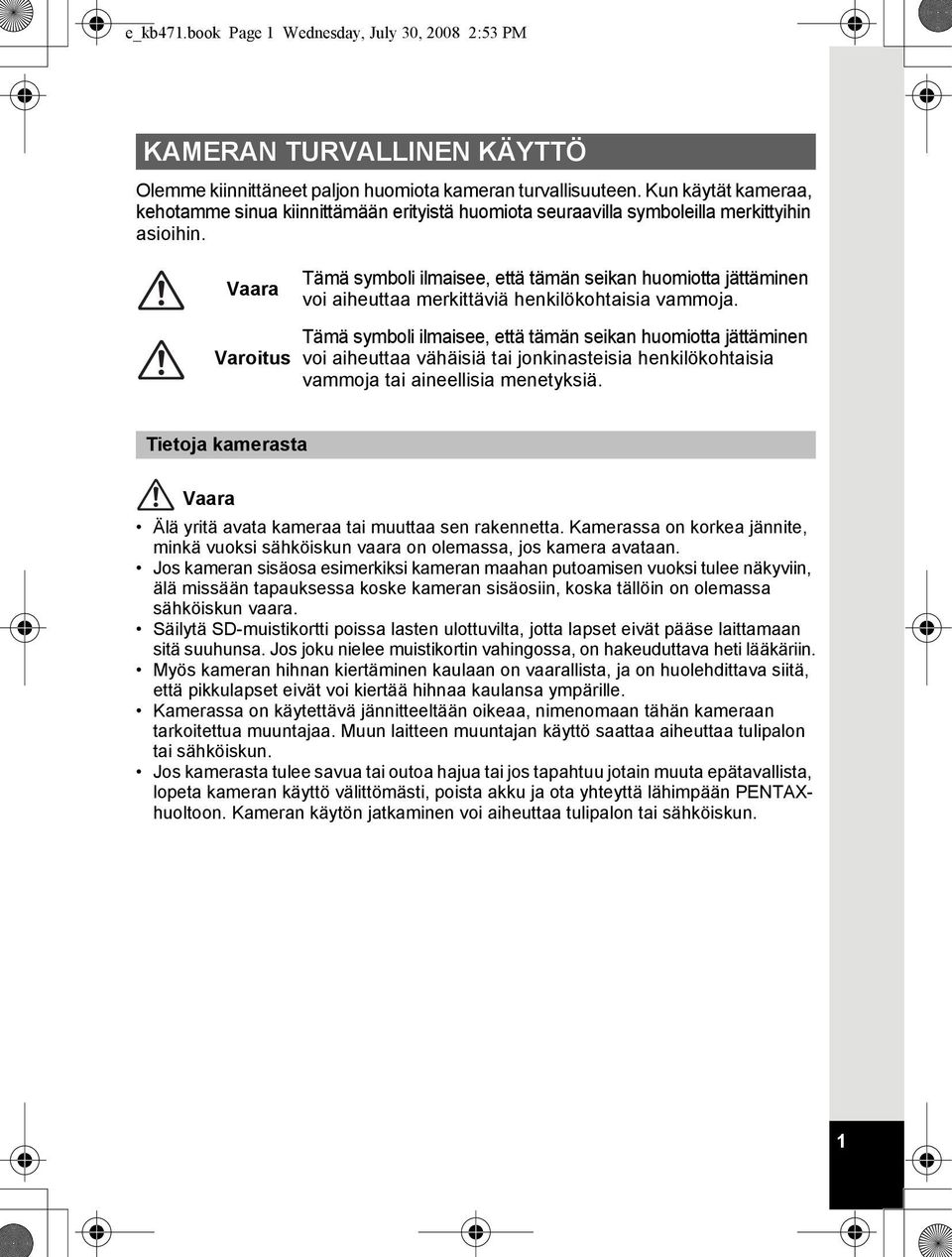

2 e_kb471.book Page 1 Wednesday, July 30, :53 PM KAMERAN TURVALLINEN KÄYTTÖ Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilökohtaisia vammoja. Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilökohtaisia vammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä yritä avata kameraa tai muuttaa sen rakennetta. Kamerassa on korkea jännite, minkä vuoksi sähköiskun vaara on olemassa, jos kamera avataan. Jos kameran sisäosa esimerkiksi kameran maahan putoamisen vuoksi tulee näkyviin, älä missään tapauksessa koske kameran sisäosiin, koska tällöin on olemassa sähköiskun vaara. Säilytä SD-muistikortti poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan sitä suuhunsa. Jos joku nielee muistikortin vahingossa, on hakeuduttava heti lääkäriin. Myös kameran hihnan kiertäminen kaulaan on vaarallista, ja on huolehdittava siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Kamerassa on käytettävä jännitteeltään oikeaa, nimenomaan tähän kameraan tarkoitettua muuntajaa. Muun laitteen muuntajan käyttö saattaa aiheuttaa tulipalon tai sähköiskun. Jos kamerasta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta kameran käyttö välittömästi, poista akku ja ota yhteyttä lähimpään PENTAXhuoltoon. Kameran käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. 1

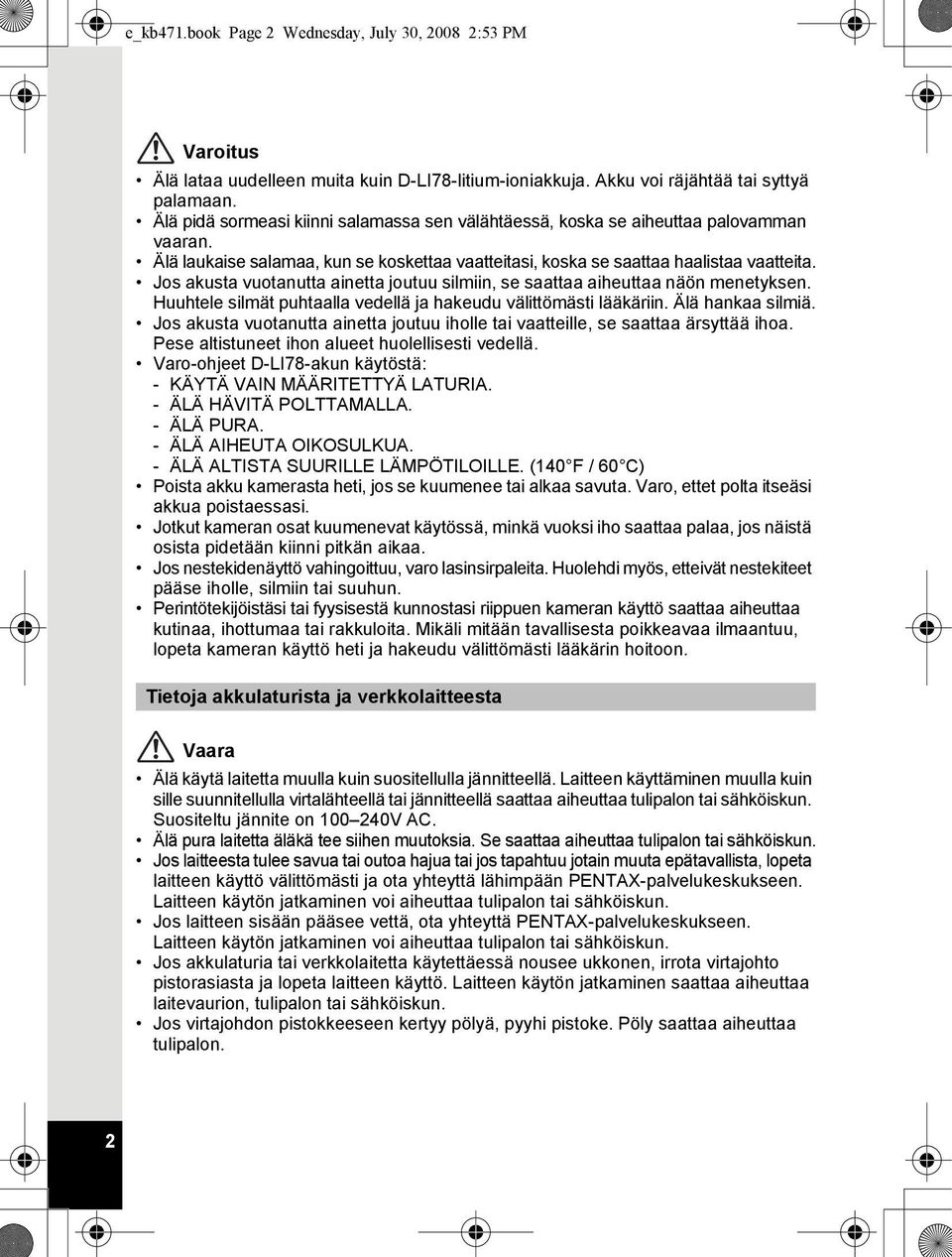

3 e_kb471.book Page 2 Wednesday, July 30, :53 PM Varoitus Älä lataa uudelleen muita kuin D-LI78-litium-ioniakkuja. Akku voi räjähtää tai syttyä palamaan. Älä pidä sormeasi kiinni salamassa sen välähtäessä, koska se aiheuttaa palovamman vaaran. Älä laukaise salamaa, kun se koskettaa vaatteitasi, koska se saattaa haalistaa vaatteita. Jos akusta vuotanutta ainetta joutuu silmiin, se saattaa aiheuttaa näön menetyksen. Huuhtele silmät puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Älä hankaa silmiä. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä. Varo-ohjeet D-LI78-akun käytöstä: - KÄYTÄ VAIN MÄÄRITETTYÄ LATURIA. - ÄLÄ HÄVITÄ POLTTAMALLA. - ÄLÄ PURA. - ÄLÄ AIHEUTA OIKOSULKUA. - ÄLÄ ALTISTA SUURILLE LÄMPÖTILOILLE. (140 F / 60 C) Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi akkua poistaessasi. Jotkut kameran osat kuumenevat käytössä, minkä vuoksi iho saattaa palaa, jos näistä osista pidetään kiinni pitkän aikaa. Jos nestekidenäyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Perintötekijöistäsi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli mitään tavallisesta poikkeavaa ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja akkulaturista ja verkkolaitteesta Vaara Älä käytä laitetta muulla kuin suositellulla jännitteellä. Laitteen käyttäminen muulla kuin sille suunnitellulla virtalähteellä tai jännitteellä saattaa aiheuttaa tulipalon tai sähköiskun. Suositeltu jännite on V AC. Älä pura laitetta äläkä tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttö välittömästi ja ota yhteyttä lähimpään PENTAX-palvelukeskukseen. Laitteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos laitteen sisään pääsee vettä, ota yhteyttä PENTAX-palvelukeskukseen. Laitteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos akkulaturia tai verkkolaitetta käytettäessä nousee ukkonen, irrota virtajohto pistorasiasta ja lopeta laitteen käyttö. Laitteen käytön jatkaminen saattaa aiheuttaa laitevaurion, tulipalon tai sähköiskun. Jos virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pöly saattaa aiheuttaa tulipalon. 2

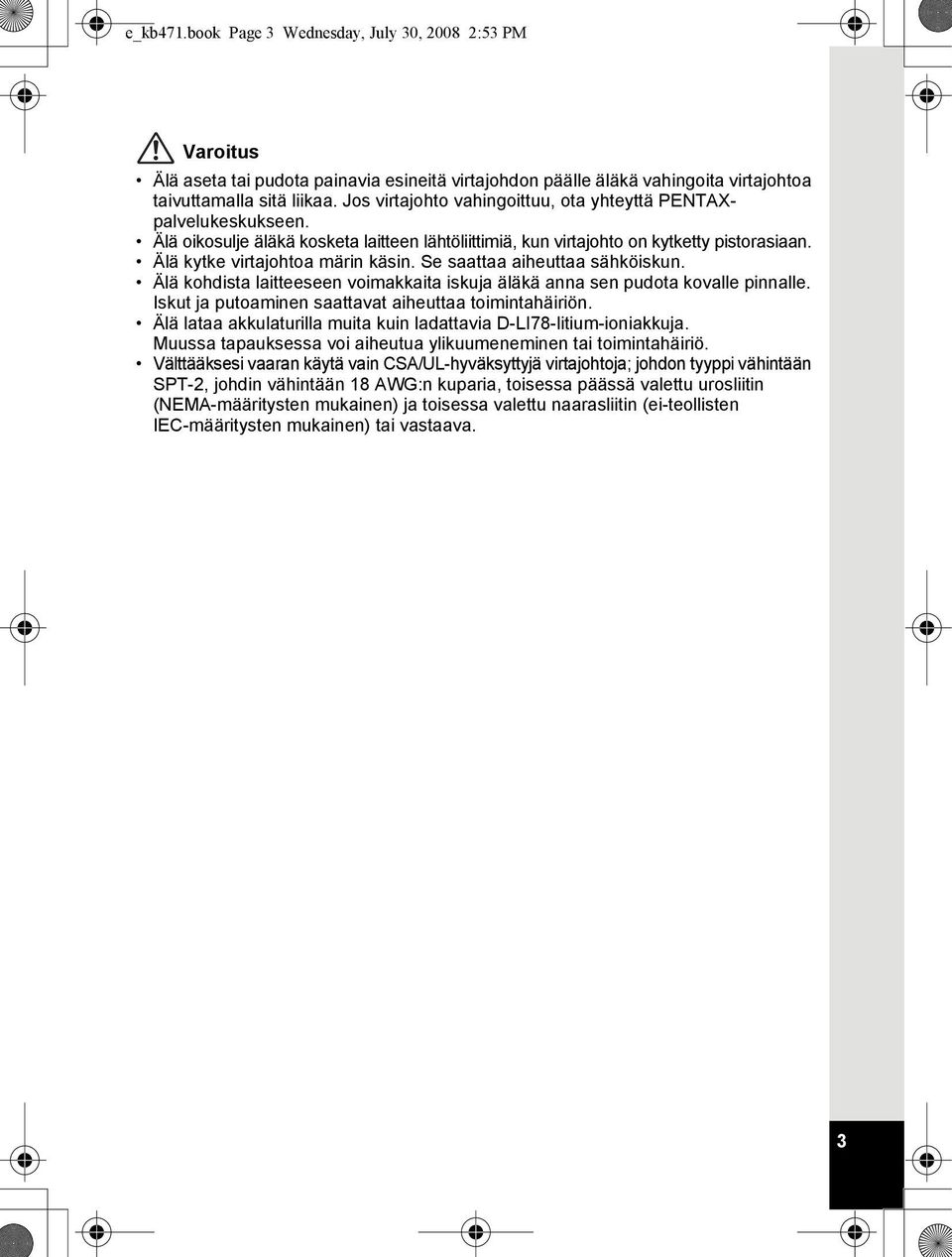

4 e_kb471.book Page 3 Wednesday, July 30, :53 PM Varoitus Älä aseta tai pudota painavia esineitä virtajohdon päälle äläkä vahingoita virtajohtoa taivuttamalla sitä liikaa. Jos virtajohto vahingoittuu, ota yhteyttä PENTAXpalvelukeskukseen. Älä oikosulje äläkä kosketa laitteen lähtöliittimiä, kun virtajohto on kytketty pistorasiaan. Älä kytke virtajohtoa märin käsin. Se saattaa aiheuttaa sähköiskun. Älä kohdista laitteeseen voimakkaita iskuja äläkä anna sen pudota kovalle pinnalle. Iskut ja putoaminen saattavat aiheuttaa toimintahäiriön. Älä lataa akkulaturilla muita kuin ladattavia D-LI78-litium-ioniakkuja. Muussa tapauksessa voi aiheutua ylikuumeneminen tai toimintahäiriö. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja; johdon tyyppi vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. 3

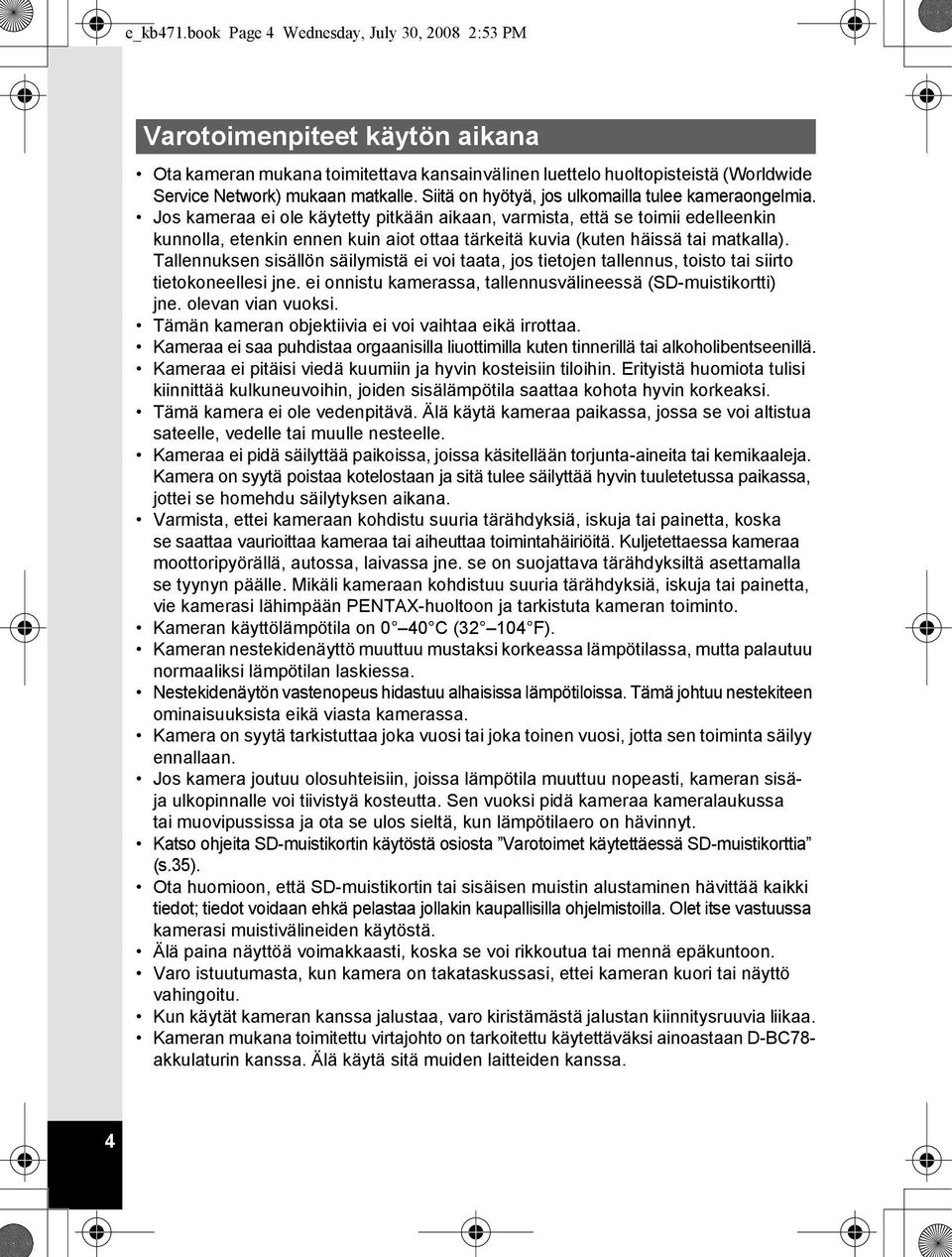

5 e_kb471.book Page 4 Wednesday, July 30, :53 PM Varotoimenpiteet käytön aikana Ota kameran mukana toimitettava kansainvälinen luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleenkin kunnolla, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennuksen sisällön säilymistä ei voi taata, jos tietojen tallennus, toisto tai siirto tietokoneellesi jne. ei onnistu kamerassa, tallennusvälineessä (SD-muistikortti) jne. olevan vian vuoksi. Tämän kameran objektiivia ei voi vaihtaa eikä irrottaa. Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä tai alkoholibentseenillä. Kameraa ei pitäisi viedä kuumiin ja hyvin kosteisiin tiloihin. Erityistä huomiota tulisi kiinnittää kulkuneuvoihin, joiden sisälämpötila saattaa kohota hyvin korkeaksi. Tämä kamera ei ole vedenpitävä. Älä käytä kameraa paikassa, jossa se voi altistua sateelle, vedelle tai muulle nesteelle. Kameraa ei pidä säilyttää paikoissa, joissa käsitellään torjunta-aineita tai kemikaaleja. Kamera on syytä poistaa kotelostaan ja sitä tulee säilyttää hyvin tuuletetussa paikassa, jottei se homehdu säilytyksen aikana. Varmista, ettei kameraan kohdistu suuria tärähdyksiä, iskuja tai painetta, koska se saattaa vaurioittaa kameraa tai aiheuttaa toimintahäiriöitä. Kuljetettaessa kameraa moottoripyörällä, autossa, laivassa jne. se on suojattava tärähdyksiltä asettamalla se tyynyn päälle. Mikäli kameraan kohdistuu suuria tärähdyksiä, iskuja tai painetta, vie kamerasi lähimpään PENTAX-huoltoon ja tarkistuta kameran toiminto. Kameran käyttölämpötila on 0 40 C ( F). Kameran nestekidenäyttö muuttuu mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Nestekidenäytön vastenopeus hidastuu alhaisissa lämpötiloissa. Tämä johtuu nestekiteen ominaisuuksista eikä viasta kamerassa. Kamera on syytä tarkistuttaa joka vuosi tai joka toinen vuosi, jotta sen toiminta säilyy ennallaan. Jos kamera joutuu olosuhteisiin, joissa lämpötila muuttuu nopeasti, kameran sisäja ulkopinnalle voi tiivistyä kosteutta. Sen vuoksi pidä kameraa kameralaukussa tai muovipussissa ja ota se ulos sieltä, kun lämpötilaero on hävinnyt. Katso ohjeita SD-muistikortin käytöstä osiosta Varotoimet käytettäessä SD-muistikorttia (s.35). Ota huomioon, että SD-muistikortin tai sisäisen muistin alustaminen hävittää kaikki tiedot; tiedot voidaan ehkä pelastaa jollakin kaupallisilla ohjelmistoilla. Olet itse vastuussa kamerasi muistivälineiden käytöstä. Älä paina näyttöä voimakkaasti, koska se voi rikkoutua tai mennä epäkuntoon. Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai näyttö vahingoitu. Kun käytät kameran kanssa jalustaa, varo kiristämästä jalustan kiinnitysruuvia liikaa. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC78- akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. 4

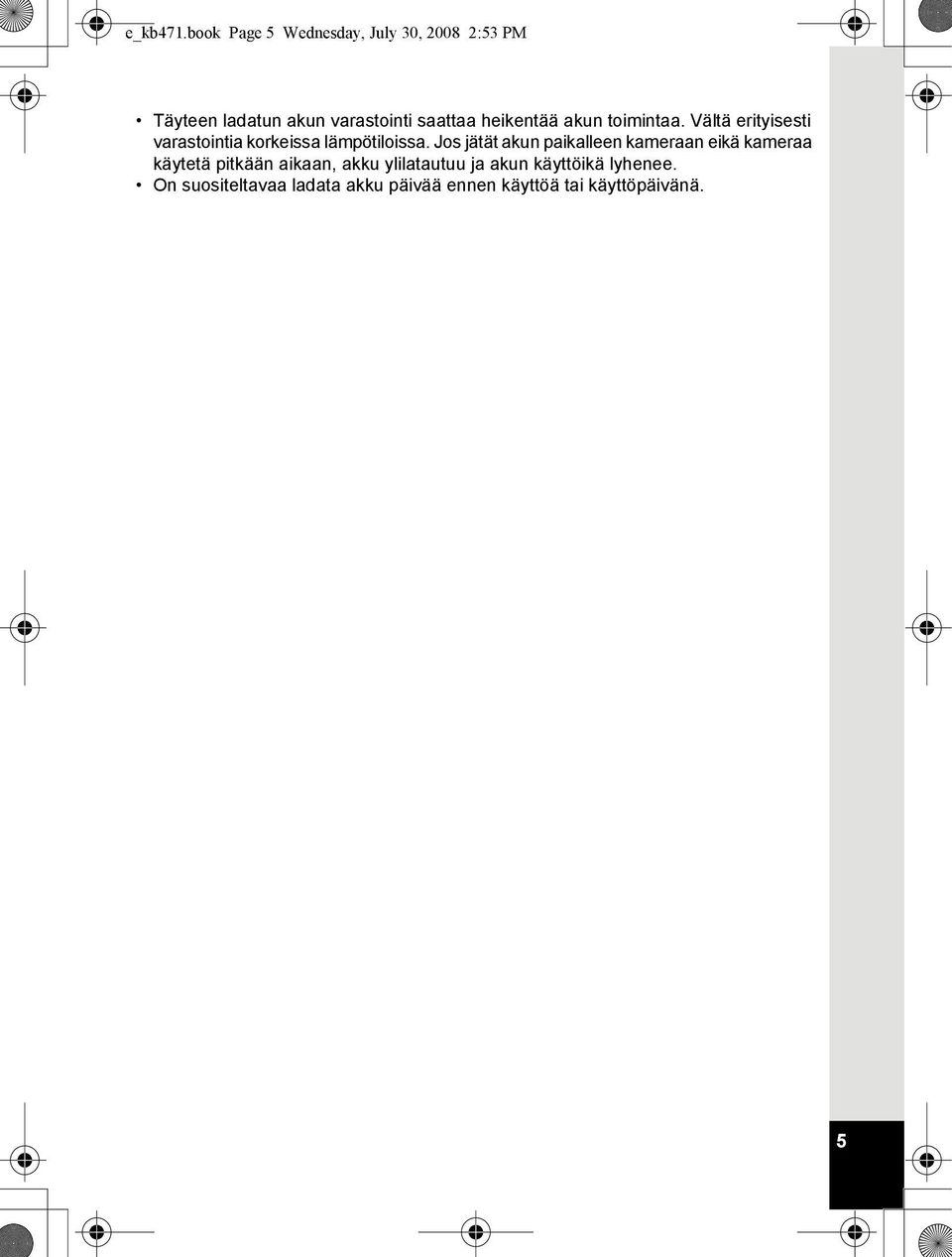

6 e_kb471.book Page 5 Wednesday, July 30, :53 PM Täyteen ladatun akun varastointi saattaa heikentää akun toimintaa. Vältä erityisesti varastointia korkeissa lämpötiloissa. Jos jätät akun paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akku ylilatautuu ja akun käyttöikä lyhenee. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. 5

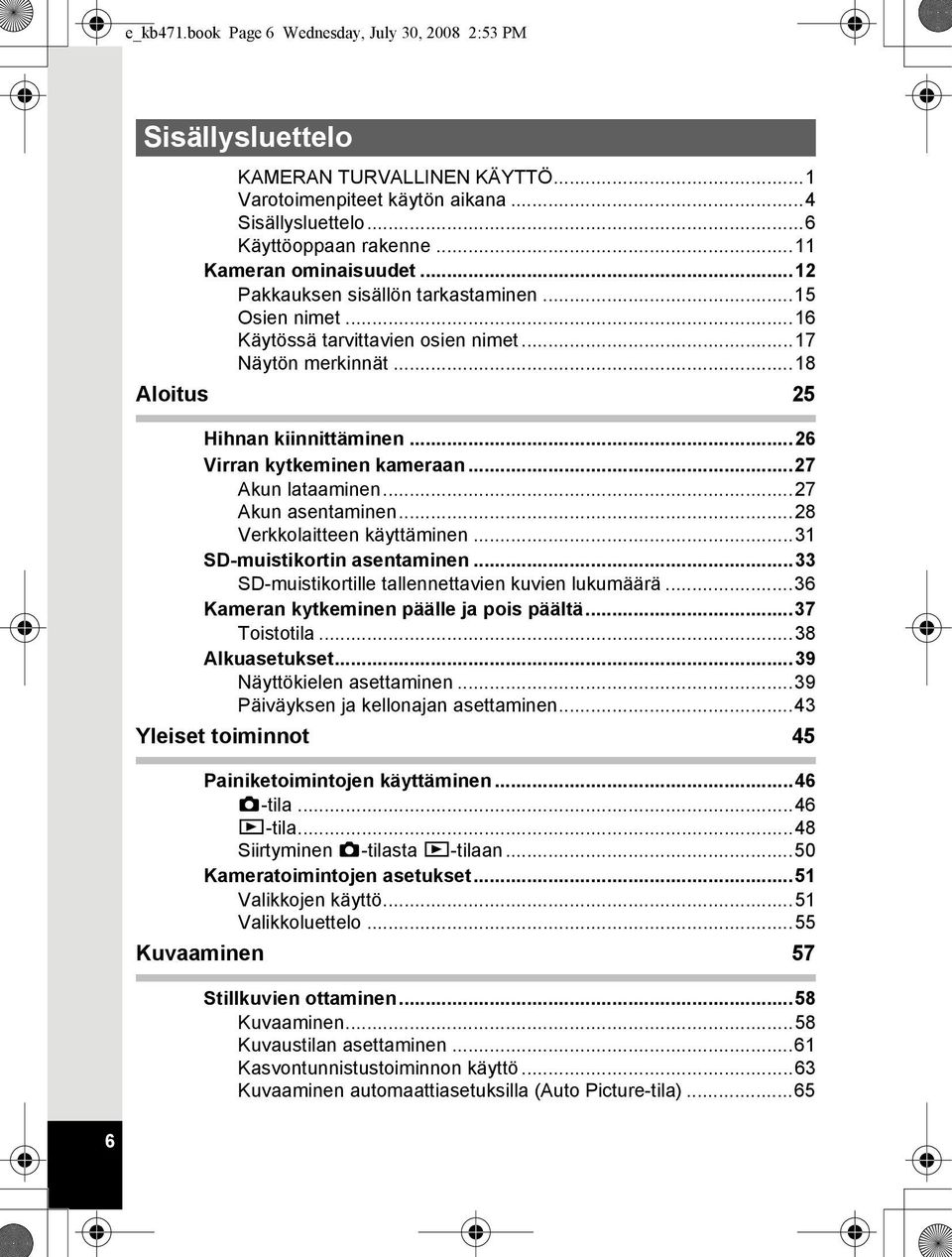

7 e_kb471.book Page 6 Wednesday, July 30, :53 PM Sisällysluettelo KAMERAN TURVALLINEN KÄYTTÖ...1 Varotoimenpiteet käytön aikana...4 Sisällysluettelo...6 Käyttöoppaan rakenne...11 Kameran ominaisuudet...12 Pakkauksen sisällön tarkastaminen...15 Osien nimet...16 Käytössä tarvittavien osien nimet...17 Näytön merkinnät...18 Aloitus 25 Hihnan kiinnittäminen...26 Virran kytkeminen kameraan...27 Akun lataaminen...27 Akun asentaminen...28 Verkkolaitteen käyttäminen...31 SD-muistikortin asentaminen...33 SD-muistikortille tallennettavien kuvien lukumäärä...36 Kameran kytkeminen päälle ja pois päältä...37 Toistotila...38 Alkuasetukset...39 Näyttökielen asettaminen...39 Päiväyksen ja kellonajan asettaminen...43 Yleiset toiminnot 45 Painiketoimintojen käyttäminen...46 A-tila...46 Q-tila...48 Siirtyminen A-tilasta Q-tilaan...50 Kameratoimintojen asetukset...51 Valikkojen käyttö...51 Valikkoluettelo...55 Kuvaaminen 57 Stillkuvien ottaminen...58 Kuvaaminen...58 Kuvaustilan asettaminen...61 Kasvontunnistustoiminnon käyttö...63 Kuvaaminen automaattiasetuksilla (Auto Picture-tila)

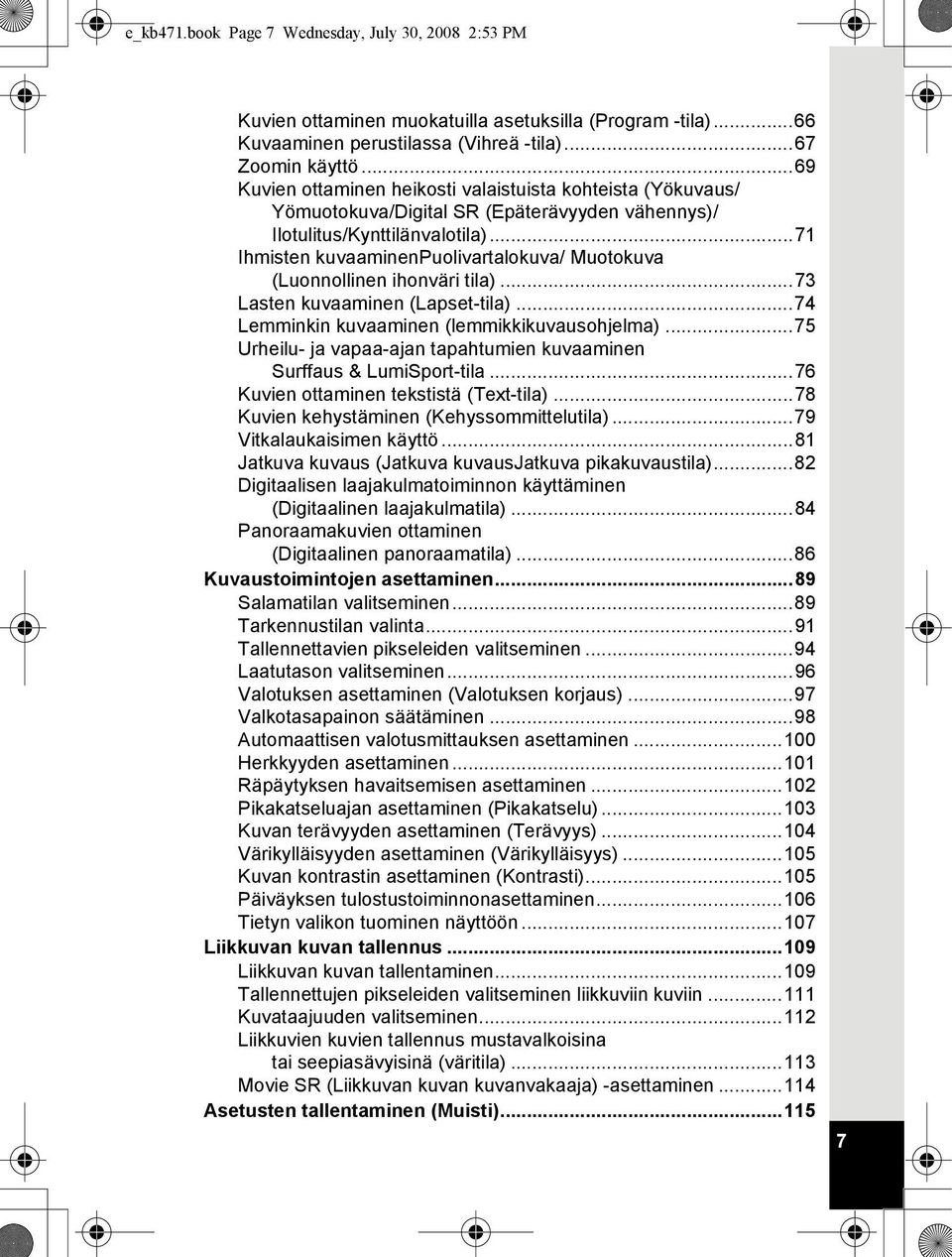

8 e_kb471.book Page 7 Wednesday, July 30, :53 PM Kuvien ottaminen muokatuilla asetuksilla (Program -tila)...66 Kuvaaminen perustilassa (Vihreä -tila)...67 Zoomin käyttö...69 Kuvien ottaminen heikosti valaistuista kohteista (Yökuvaus/ Yömuotokuva/Digital SR (Epäterävyyden vähennys)/ Ilotulitus/Kynttilänvalotila)...71 Ihmisten kuvaaminenpuolivartalokuva/ Muotokuva (Luonnollinen ihonväri tila)...73 Lasten kuvaaminen (Lapset-tila)...74 Lemminkin kuvaaminen (lemmikkikuvausohjelma)...75 Urheilu- ja vapaa-ajan tapahtumien kuvaaminen Surffaus & LumiSport-tila...76 Kuvien ottaminen tekstistä (Text-tila)...78 Kuvien kehystäminen (Kehyssommittelutila)...79 Vitkalaukaisimen käyttö...81 Jatkuva kuvaus (Jatkuva kuvausjatkuva pikakuvaustila)...82 Digitaalisen laajakulmatoiminnon käyttäminen (Digitaalinen laajakulmatila)...84 Panoraamakuvien ottaminen (Digitaalinen panoraamatila)...86 Kuvaustoimintojen asettaminen...89 Salamatilan valitseminen...89 Tarkennustilan valinta...91 Tallennettavien pikseleiden valitseminen...94 Laatutason valitseminen...96 Valotuksen asettaminen (Valotuksen korjaus)...97 Valkotasapainon säätäminen...98 Automaattisen valotusmittauksen asettaminen Herkkyyden asettaminen Räpäytyksen havaitsemisen asettaminen Pikakatseluajan asettaminen (Pikakatselu) Kuvan terävyyden asettaminen (Terävyys) Värikylläisyyden asettaminen (Värikylläisyys) Kuvan kontrastin asettaminen (Kontrasti) Päiväyksen tulostustoiminnonasettaminen Tietyn valikon tuominen näyttöön Liikkuvan kuvan tallennus Liikkuvan kuvan tallentaminen Tallennettujen pikseleiden valitseminen liikkuviin kuviin Kuvataajuuden valitseminen Liikkuvien kuvien tallennus mustavalkoisina tai seepiasävyisinä (väritila) Movie SR (Liikkuvan kuvan kuvanvakaaja) -asettaminen Asetusten tallentaminen (Muisti)

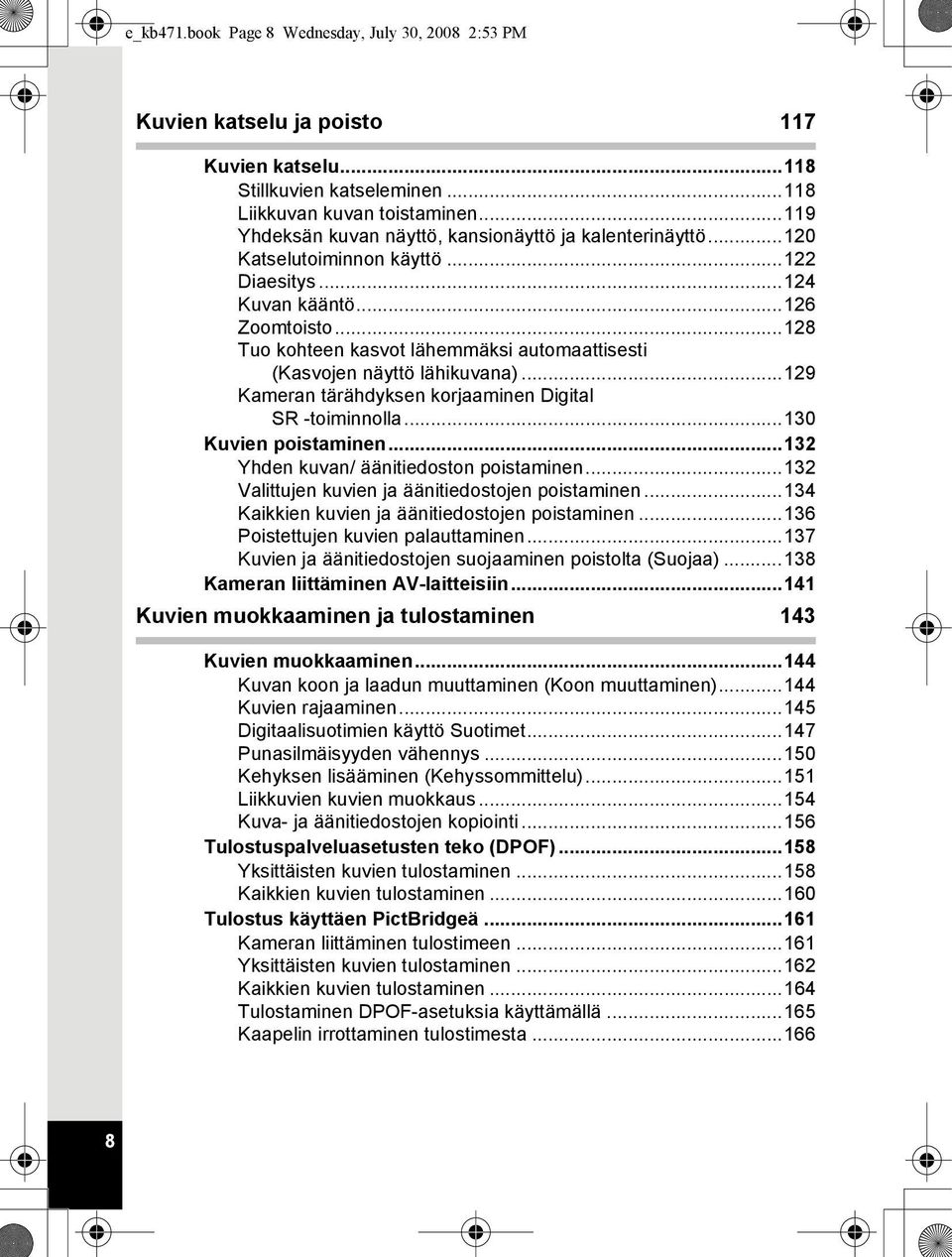

9 e_kb471.book Page 8 Wednesday, July 30, :53 PM Kuvien katselu ja poisto 117 Kuvien katselu Stillkuvien katseleminen Liikkuvan kuvan toistaminen Yhdeksän kuvan näyttö, kansionäyttö ja kalenterinäyttö Katselutoiminnon käyttö Diaesitys Kuvan kääntö Zoomtoisto Tuo kohteen kasvot lähemmäksi automaattisesti (Kasvojen näyttö lähikuvana) Kameran tärähdyksen korjaaminen Digital SR -toiminnolla Kuvien poistaminen Yhden kuvan/ äänitiedoston poistaminen Valittujen kuvien ja äänitiedostojen poistaminen Kaikkien kuvien ja äänitiedostojen poistaminen Poistettujen kuvien palauttaminen Kuvien ja äänitiedostojen suojaaminen poistolta (Suojaa) Kameran liittäminen AV-laitteisiin Kuvien muokkaaminen ja tulostaminen 143 Kuvien muokkaaminen Kuvan koon ja laadun muuttaminen (Koon muuttaminen) Kuvien rajaaminen Digitaalisuotimien käyttö Suotimet Punasilmäisyyden vähennys Kehyksen lisääminen (Kehyssommittelu) Liikkuvien kuvien muokkaus Kuva- ja äänitiedostojen kopiointi Tulostuspalveluasetusten teko (DPOF) Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostus käyttäen PictBridgeä Kameran liittäminen tulostimeen Yksittäisten kuvien tulostaminen Kaikkien kuvien tulostaminen Tulostaminen DPOF-asetuksia käyttämällä Kaapelin irrottaminen tulostimesta

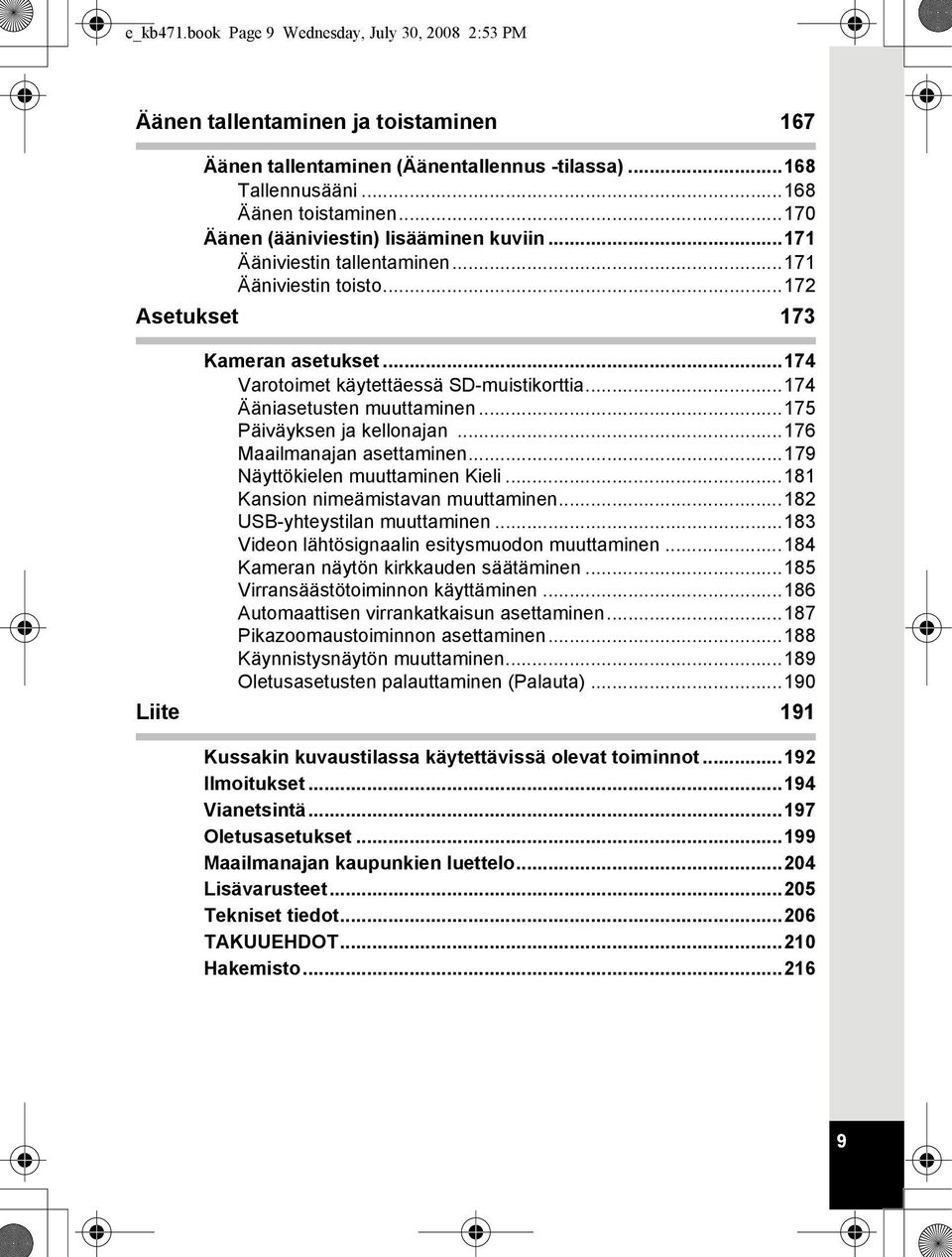

10 e_kb471.book Page 9 Wednesday, July 30, :53 PM Äänen tallentaminen ja toistaminen 167 Äänen tallentaminen (Äänentallennus -tilassa) Tallennusääni Äänen toistaminen Äänen (ääniviestin) lisääminen kuviin Ääniviestin tallentaminen Ääniviestin toisto Asetukset 173 Kameran asetukset Varotoimet käytettäessä SD-muistikorttia Ääniasetusten muuttaminen Päiväyksen ja kellonajan Maailmanajan asettaminen Näyttökielen muuttaminen Kieli Kansion nimeämistavan muuttaminen USB-yhteystilan muuttaminen Videon lähtösignaalin esitysmuodon muuttaminen Kameran näytön kirkkauden säätäminen Virransäästötoiminnon käyttäminen Automaattisen virrankatkaisun asettaminen Pikazoomaustoiminnon asettaminen Käynnistysnäytön muuttaminen Oletusasetusten palauttaminen (Palauta) Liite 191 Kussakin kuvaustilassa käytettävissä olevat toiminnot Ilmoitukset Vianetsintä Oletusasetukset Maailmanajan kaupunkien luettelo Lisävarusteet Tekniset tiedot TAKUUEHDOT Hakemisto

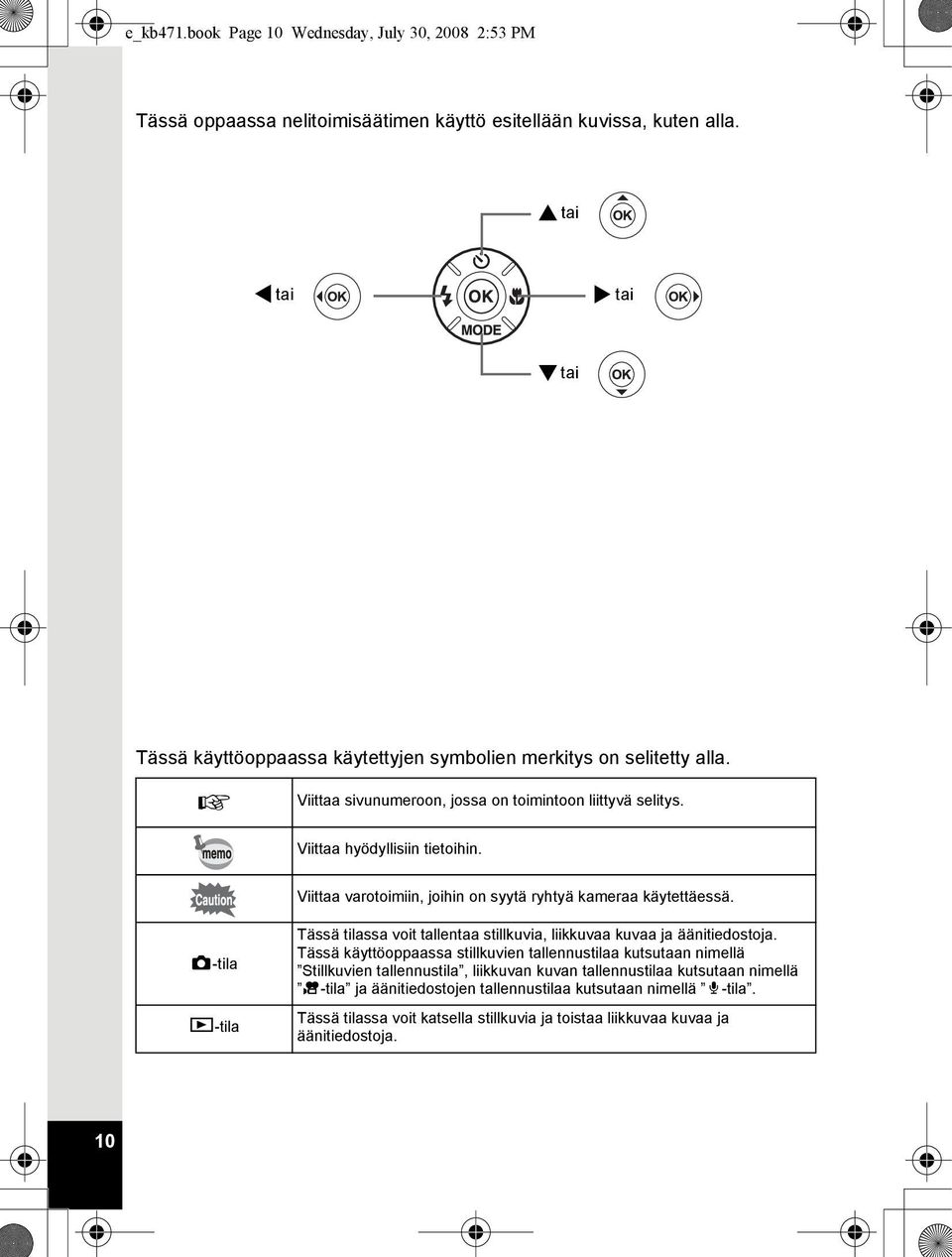

11 e_kb471.book Page 10 Wednesday, July 30, :53 PM Tässä oppaassa nelitoimisäätimen käyttö esitellään kuvissa, kuten alla. 2tai 4tai 5tai 3tai Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Viittaa hyödyllisiin tietoihin. Viittaa varotoimiin, joihin on syytä ryhtyä kameraa käytettäessä. A-tila Q-tila Tässä tilassa voit tallentaa stillkuvia, liikkuvaa kuvaa ja äänitiedostoja. Tässä käyttöoppaassa stillkuvien tallennustilaa kutsutaan nimellä Stillkuvien tallennustila, liikkuvan kuvan tallennustilaa kutsutaan nimellä C-tila ja äänitiedostojen tallennustilaa kutsutaan nimellä O-tila. Tässä tilassa voit katsella stillkuvia ja toistaa liikkuvaa kuvaa ja äänitiedostoja. 10

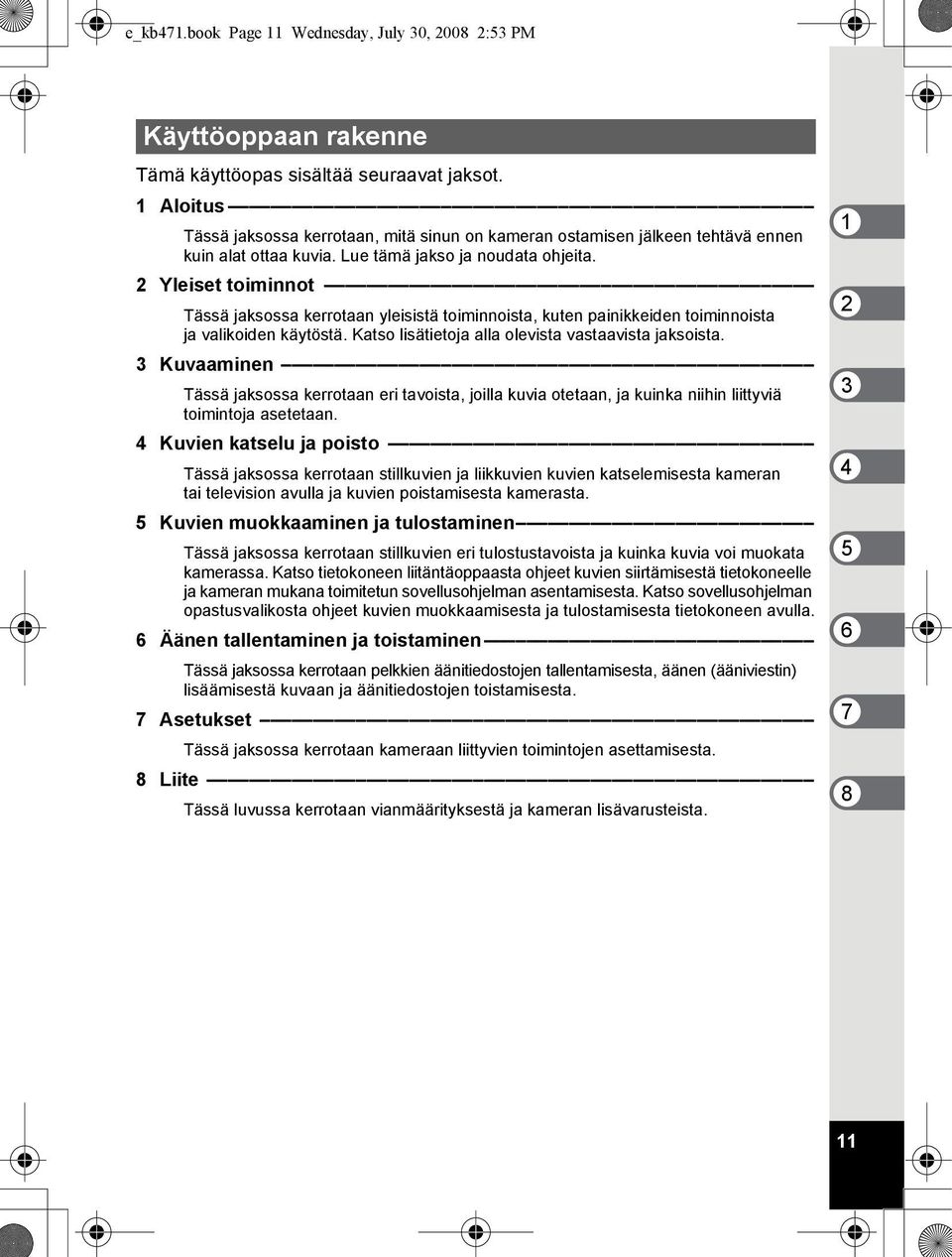

12 e_kb471.book Page 11 Wednesday, July 30, :53 PM g Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat jaksot. 1 Aloitus Tässä jaksossa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä ennen kuin alat ottaa kuvia. Lue tämä jakso ja noudata ohjeita. 2 Yleiset toiminnot Tässä jaksossa kerrotaan yleisistä toiminnoista, kuten painikkeiden toiminnoista ja valikoiden käytöstä. Katso lisätietoja alla olevista vastaavista jaksoista. 3 Kuvaaminen Tässä jaksossa kerrotaan eri tavoista, joilla kuvia otetaan, ja kuinka niihin liittyviä toimintoja asetetaan. 4 Kuvien katselu ja poisto Tässä jaksossa kerrotaan stillkuvien ja liikkuvien kuvien katselemisesta kameran tai television avulla ja kuvien poistamisesta kamerasta. 5 Kuvien muokkaaminen ja tulostaminen Tässä jaksossa kerrotaan stillkuvien eri tulostustavoista ja kuinka kuvia voi muokata kamerassa. Katso tietokoneen liitäntäoppaasta ohjeet kuvien siirtämisestä tietokoneelle ja kameran mukana toimitetun sovellusohjelman asentamisesta. Katso sovellusohjelman opastusvalikosta ohjeet kuvien muokkaamisesta ja tulostamisesta tietokoneen avulla. 6 Äänen tallentaminen ja toistaminen Tässä jaksossa kerrotaan pelkkien äänitiedostojen tallentamisesta, äänen (ääniviestin) lisäämisestä kuvaan ja äänitiedostojen toistamisesta. 7 Asetukset Tässä jaksossa kerrotaan kameraan liittyvien toimintojen asettamisesta. 8 Liite Tässä luvussa kerrotaan vianmäärityksestä ja kameran lisävarusteista

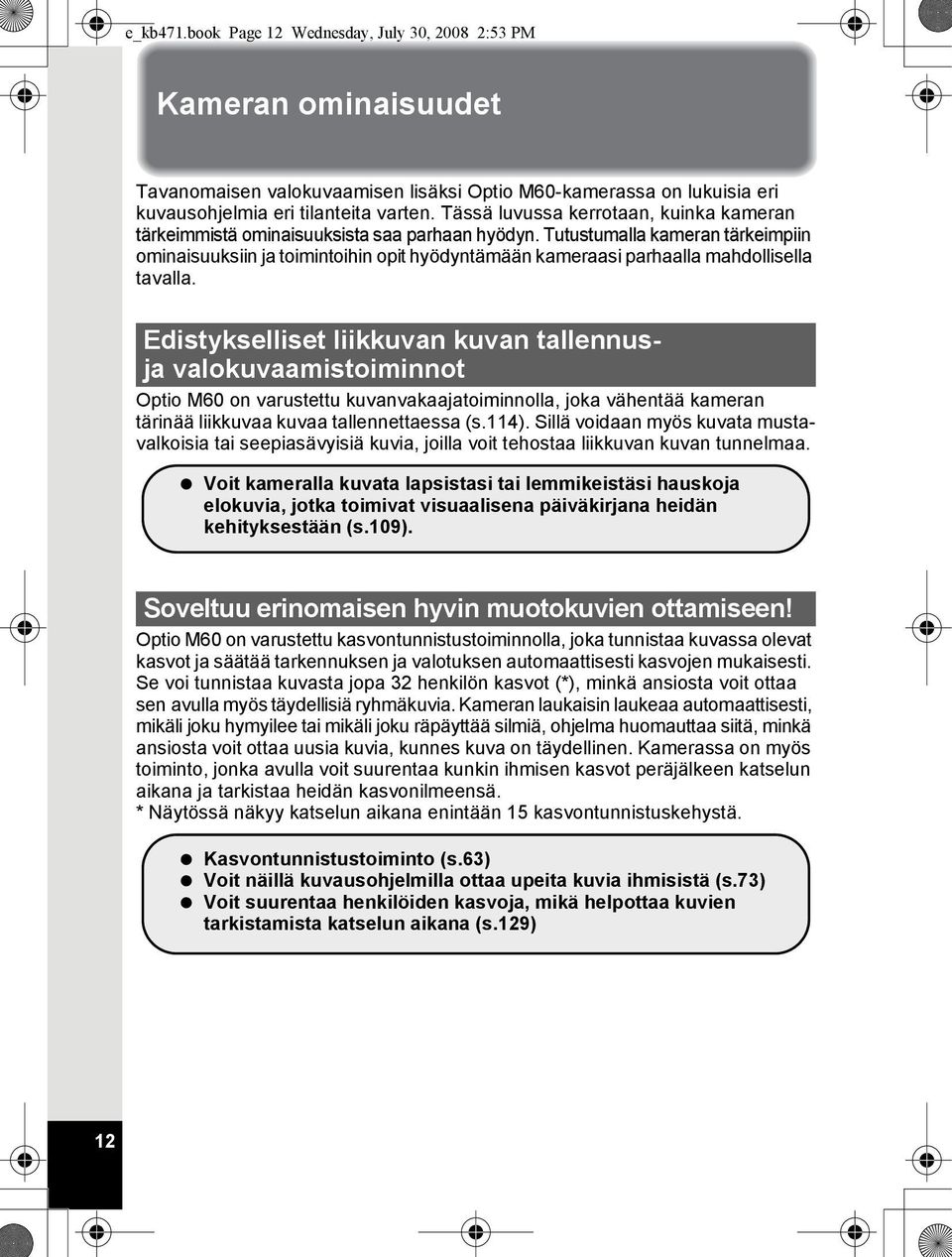

13 e_kb471.book Page 12 Wednesday, July 30, :53 PM Kameran ominaisuudet Tavanomaisen valokuvaamisen lisäksi Optio M60-kamerassa on lukuisia eri kuvausohjelmia eri tilanteita varten. Tässä luvussa kerrotaan, kuinka kameran tärkeimmistä ominaisuuksista saa parhaan hyödyn. Tutustumalla kameran tärkeimpiin ominaisuuksiin ja toimintoihin opit hyödyntämään kameraasi parhaalla mahdollisella tavalla. Edistykselliset liikkuvan kuvan tallennusja valokuvaamistoiminnot Optio M60 on varustettu kuvanvakaajatoiminnolla, joka vähentää kameran tärinää liikkuvaa kuvaa tallennettaessa (s.114). Sillä voidaan myös kuvata mustavalkoisia tai seepiasävyisiä kuvia, joilla voit tehostaa liikkuvan kuvan tunnelmaa. Voit kameralla kuvata lapsistasi tai lemmikeistäsi hauskoja elokuvia, jotka toimivat visuaalisena päiväkirjana heidän kehityksestään (s.109). Soveltuu erinomaisen hyvin muotokuvien ottamiseen! Optio M60 on varustettu kasvontunnistustoiminnolla, joka tunnistaa kuvassa olevat kasvot ja säätää tarkennuksen ja valotuksen automaattisesti kasvojen mukaisesti. Se voi tunnistaa kuvasta jopa 32 henkilön kasvot (*), minkä ansiosta voit ottaa sen avulla myös täydellisiä ryhmäkuvia. Kameran laukaisin laukeaa automaattisesti, mikäli joku hymyilee tai mikäli joku räpäyttää silmiä, ohjelma huomauttaa siitä, minkä ansiosta voit ottaa uusia kuvia, kunnes kuva on täydellinen. Kamerassa on myös toiminto, jonka avulla voit suurentaa kunkin ihmisen kasvot peräjälkeen katselun aikana ja tarkistaa heidän kasvonilmeensä. * Näytössä näkyy katselun aikana enintään 15 kasvontunnistuskehystä. Kasvontunnistustoiminto (s.63) Voit näillä kuvausohjelmilla ottaa upeita kuvia ihmisistä (s.73) Voit suurentaa henkilöiden kasvoja, mikä helpottaa kuvien tarkistamista katselun aikana (s.129) 12

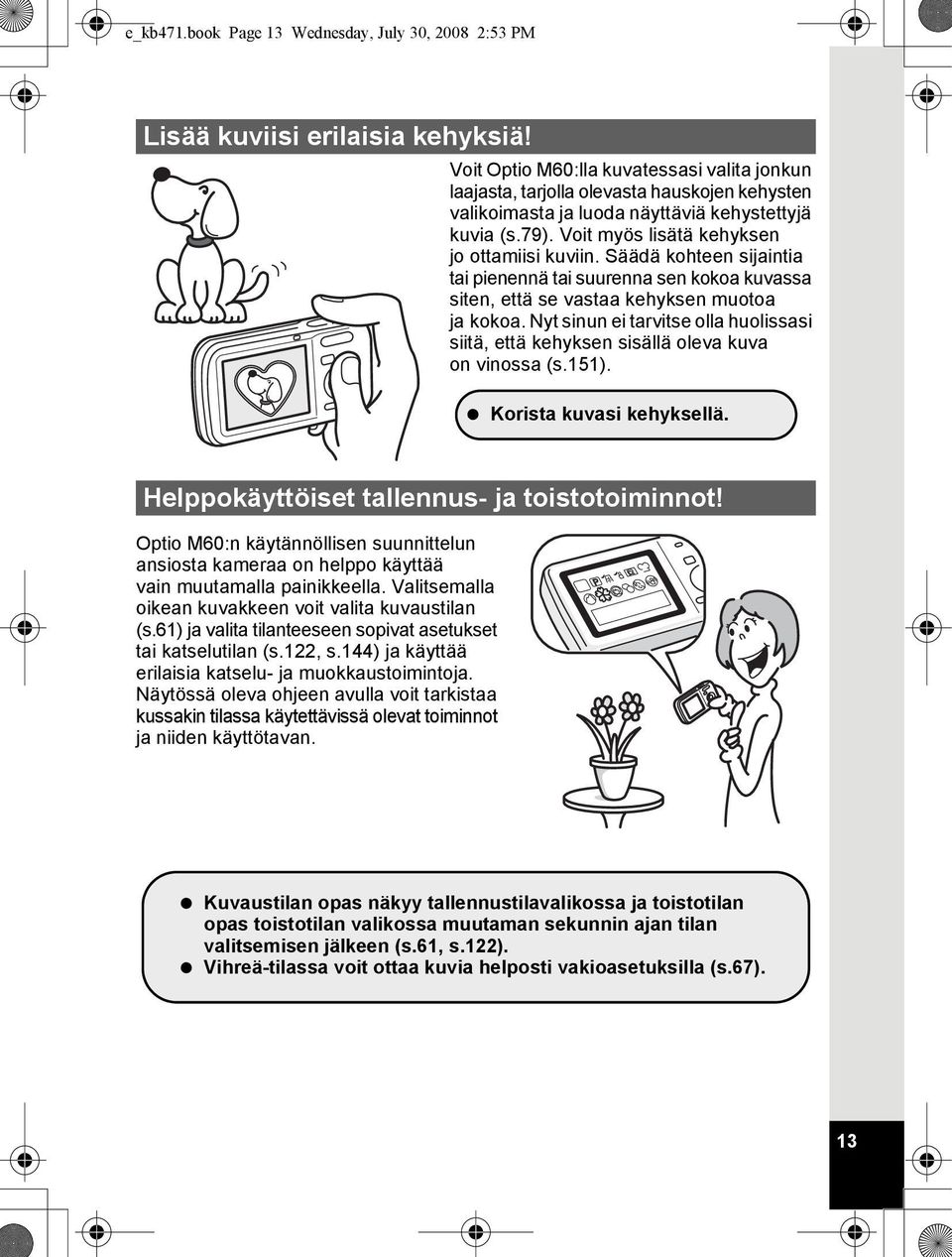

14 e_kb471.book Page 13 Wednesday, July 30, :53 PM Lisää kuviisi erilaisia kehyksiä! Voit Optio M60:lla kuvatessasi valita jonkun laajasta, tarjolla olevasta hauskojen kehysten valikoimasta ja luoda näyttäviä kehystettyjä kuvia (s.79). Voit myös lisätä kehyksen jo ottamiisi kuviin. Säädä kohteen sijaintia tai pienennä tai suurenna sen kokoa kuvassa siten, että se vastaa kehyksen muotoa ja kokoa. Nyt sinun ei tarvitse olla huolissasi siitä, että kehyksen sisällä oleva kuva on vinossa (s.151). Korista kuvasi kehyksellä. Helppokäyttöiset tallennus- ja toistotoiminnot! Optio M60:n käytännöllisen suunnittelun ansiosta kameraa on helppo käyttää vain muutamalla painikkeella. Valitsemalla oikean kuvakkeen voit valita kuvaustilan (s.61) ja valita tilanteeseen sopivat asetukset tai katselutilan (s.122, s.144) ja käyttää erilaisia katselu- ja muokkaustoimintoja. Näytössä oleva ohjeen avulla voit tarkistaa kussakin tilassa käytettävissä olevat toiminnot ja niiden käyttötavan. Kuvaustilan opas näkyy tallennustilavalikossa ja toistotilan opas toistotilan valikossa muutaman sekunnin ajan tilan valitsemisen jälkeen (s.61, s.122). Vihreä-tilassa voit ottaa kuvia helposti vakioasetuksilla (s.67). 13

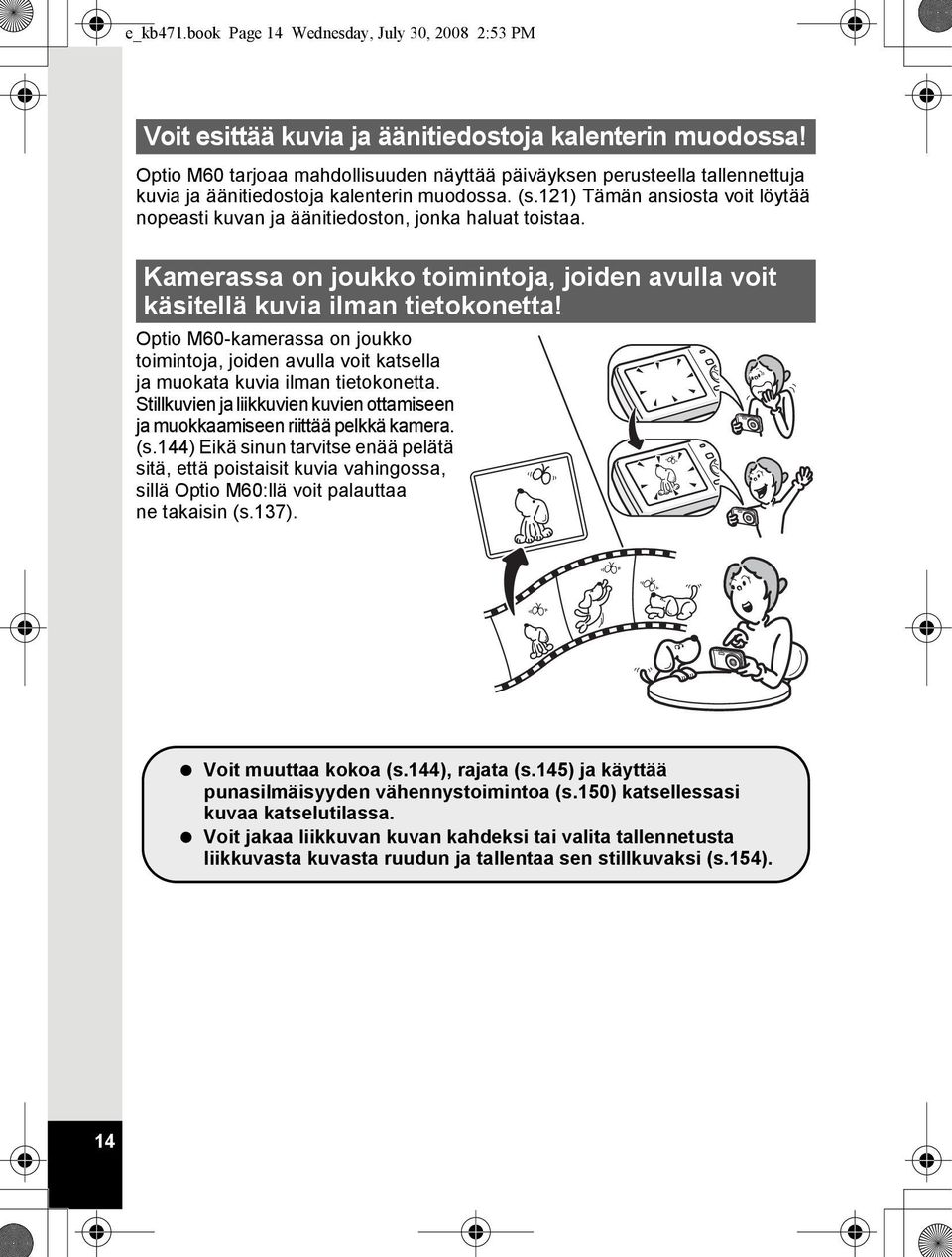

15 e_kb471.book Page 14 Wednesday, July 30, :53 PM Voit esittää kuvia ja äänitiedostoja kalenterin muodossa! Optio M60 tarjoaa mahdollisuuden näyttää päiväyksen perusteella tallennettuja kuvia ja äänitiedostoja kalenterin muodossa. (s.121) Tämän ansiosta voit löytää nopeasti kuvan ja äänitiedoston, jonka haluat toistaa. Kamerassa on joukko toimintoja, joiden avulla voit käsitellä kuvia ilman tietokonetta! Optio M60-kamerassa on joukko toimintoja, joiden avulla voit katsella ja muokata kuvia ilman tietokonetta. Stillkuvien ja liikkuvien kuvien ottamiseen ja muokkaamiseen riittää pelkkä kamera. (s.144) Eikä sinun tarvitse enää pelätä sitä, että poistaisit kuvia vahingossa, sillä Optio M60:llä voit palauttaa ne takaisin (s.137). Voit muuttaa kokoa (s.144), rajata (s.145) ja käyttää punasilmäisyyden vähennystoimintoa (s.150) katsellessasi kuvaa katselutilassa. Voit jakaa liikkuvan kuvan kahdeksi tai valita tallennetusta liikkuvasta kuvasta ruudun ja tallentaa sen stillkuvaksi (s.154). 14

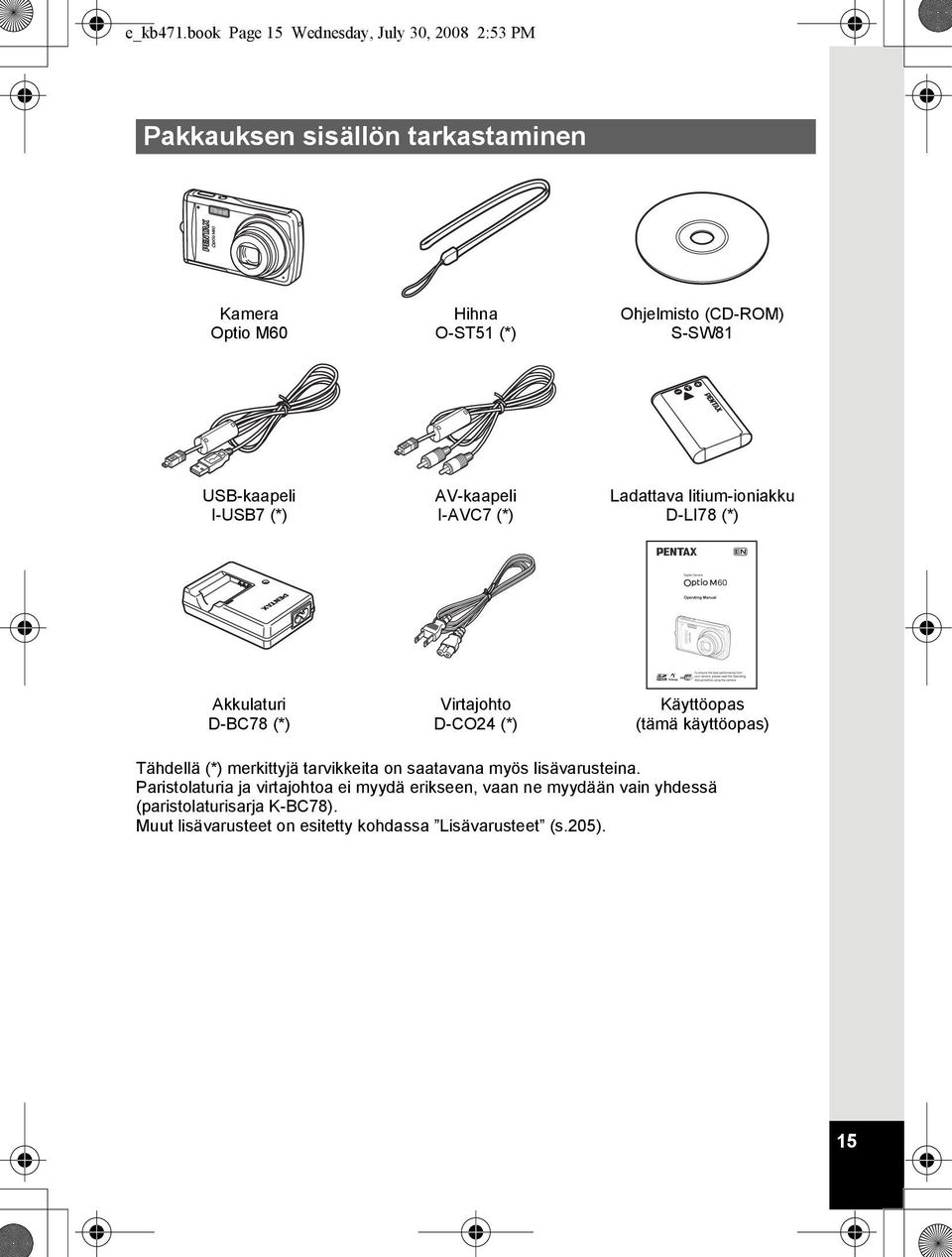

16 e_kb471.book Page 15 Wednesday, July 30, :53 PM Pakkauksen sisällön tarkastaminen Kamera Optio M60 Hihna O-ST51 (*) Ohjelmisto (CD-ROM) S-SW81 USB-kaapeli I-USB7 (*) AV-kaapeli I-AVC7 (*) Ladattava litium-ioniakku D-LI78 (*) Akkulaturi D-BC78 (*) Virtajohto D-CO24 (*) Käyttöopas (tämä käyttöopas) Tähdellä (*) merkittyjä tarvikkeita on saatavana myös lisävarusteina. Paristolaturia ja virtajohtoa ei myydä erikseen, vaan ne myydään vain yhdessä (paristolaturisarja K-BC78). Muut lisävarusteet on esitetty kohdassa Lisävarusteet (s.205). 15

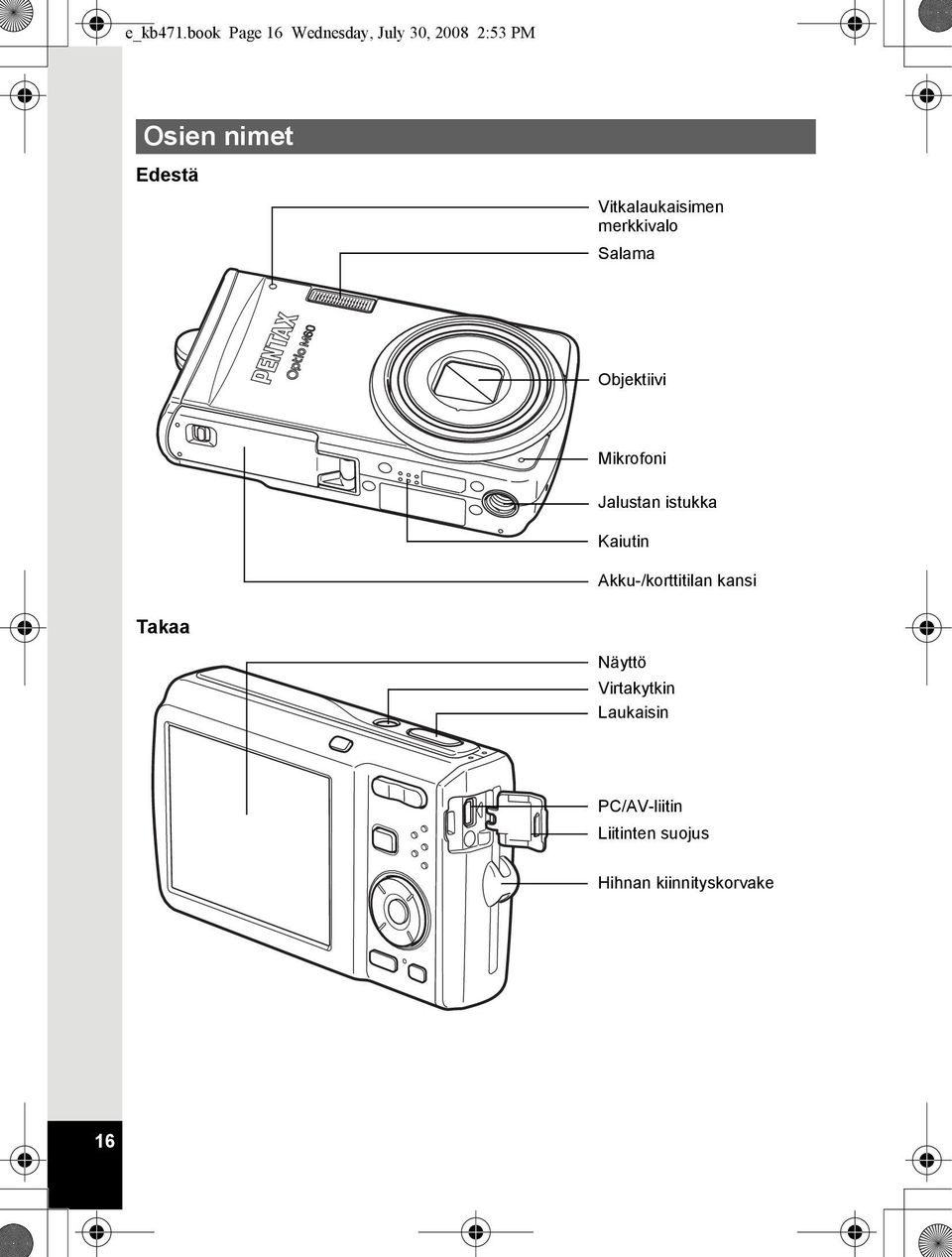

17 e_kb471.book Page 16 Wednesday, July 30, :53 PM Osien nimet Edestä Vitkalaukaisimen merkkivalo Salama Objektiivi Mikrofoni Jalustan istukka Kaiutin Akku-/korttitilan kansi Takaa Näyttö Virtakytkin Laukaisin PC/AV-liitin Liitinten suojus Hihnan kiinnityskorvake 16

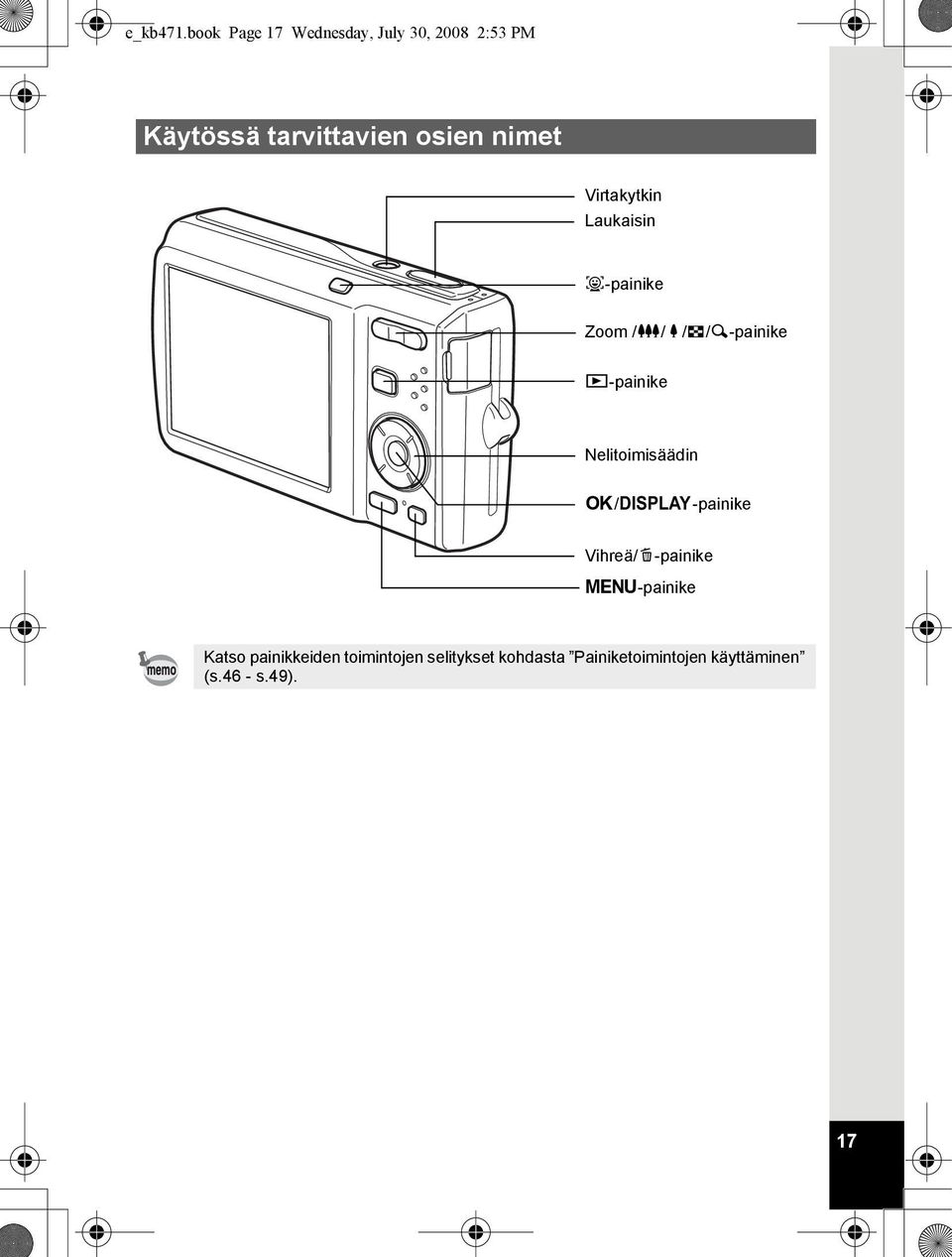

18 e_kb471.book Page 17 Wednesday, July 30, :53 PM Käytössä tarvittavien osien nimet Virtakytkin Laukaisin I-painike Zoom /w/x/f/y-painike Q-painike Nelitoimisäädin 4/W-painike Vihreä/i-painike 3-painike Katso painikkeiden toimintojen selitykset kohdasta Painiketoimintojen käyttäminen (s.46 - s.49). 17

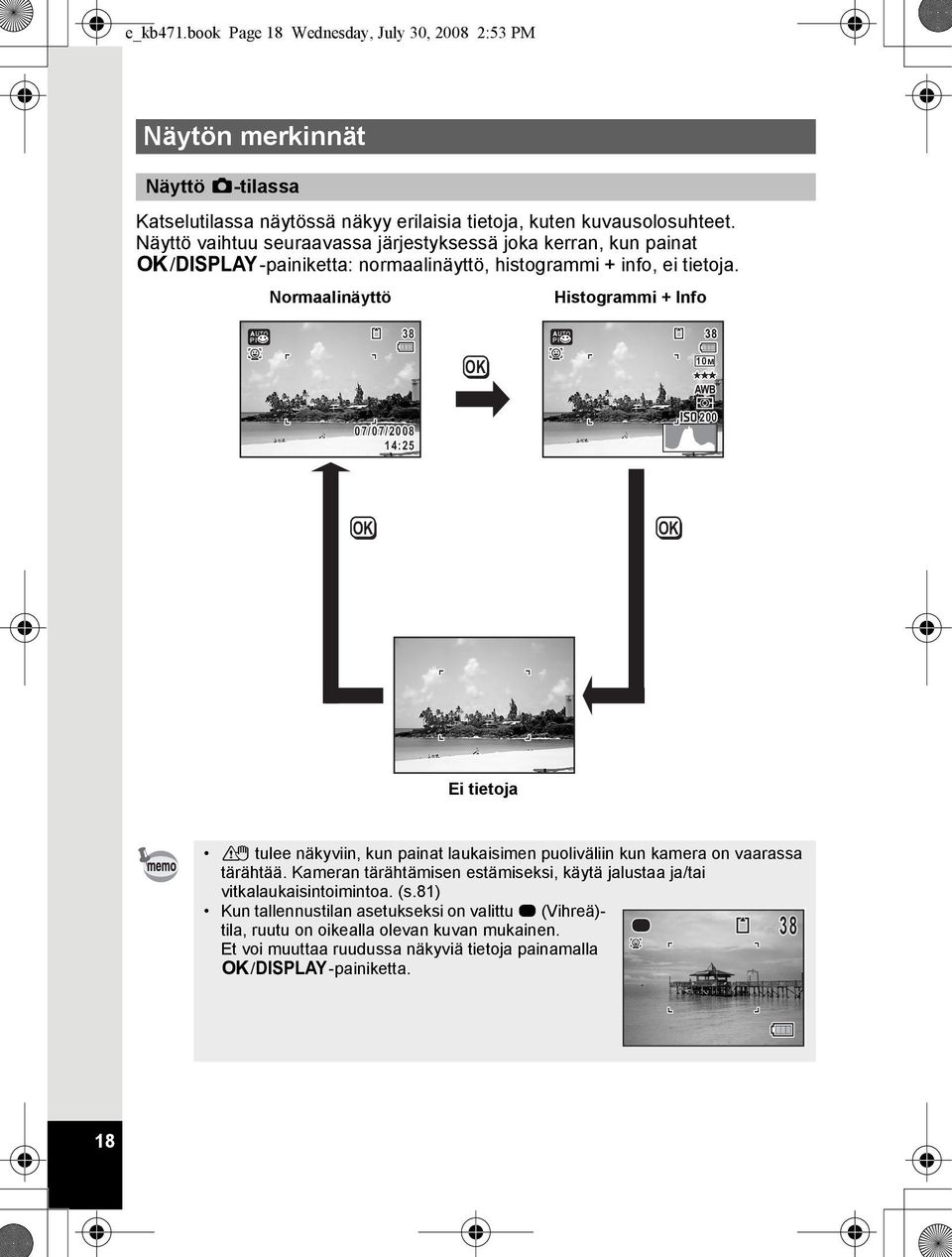

19 e_kb471.book Page 18 Wednesday, July 30, :53 PM Näytön merkinnät Näyttö A-tilassa Katselutilassa näytössä näkyy erilaisia tietoja, kuten kuvausolosuhteet. Näyttö vaihtuu seuraavassa järjestyksessä joka kerran, kun painat 4/W-painiketta: normaalinäyttö, histogrammi + info, ei tietoja. Normaalinäyttö Histogrammi + Info M 07/07/ : Ei tietoja Y tulee näkyviin, kun painat laukaisimen puoliväliin kun kamera on vaarassa tärähtää. Kameran tärähtämisen estämiseksi, käytä jalustaa ja/tai vitkalaukaisintoimintoa. (s.81) Kun tallennustilan asetukseksi on valittu 9 (Vihreä)- tila, ruutu on oikealla olevan kuvan mukainen. Et voi muuttaa ruudussa näkyviä tietoja painamalla 4/W-painiketta

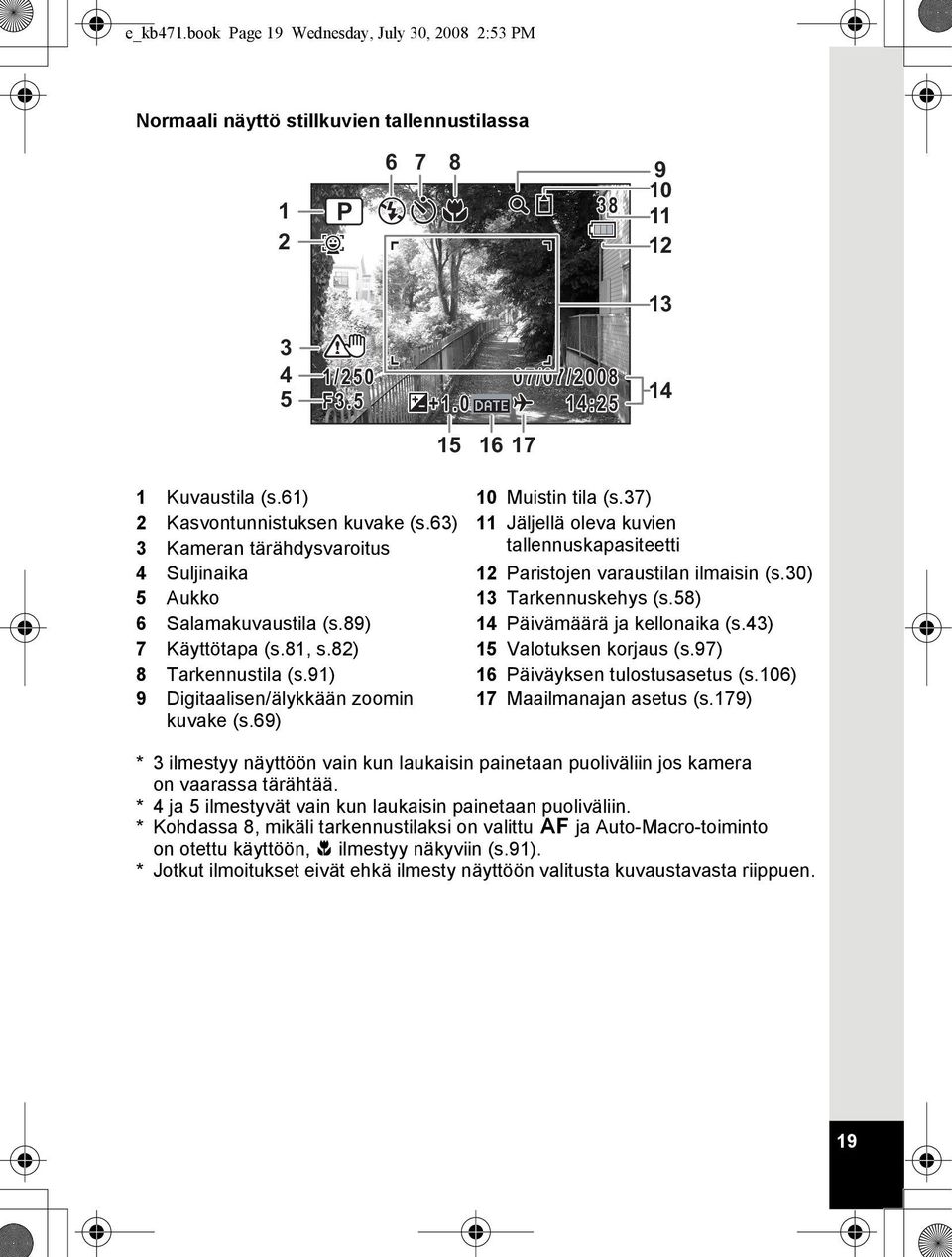

20 e_kb471.book Page 19 Wednesday, July 30, :53 PM Normaali näyttö stillkuvien tallennustilassa /250 F /07/ : Kuvaustila (s.61) 10 Muistin tila (s.37) 2 Kasvontunnistuksen kuvake (s.63) 11 Jäljellä oleva kuvien 3 Kameran tärähdysvaroitus tallennuskapasiteetti 4 Suljinaika 12 Paristojen varaustilan ilmaisin (s.30) 5 Aukko 13 Tarkennuskehys (s.58) 6 Salamakuvaustila (s.89) 14 Päivämäärä ja kellonaika (s.43) 7 Käyttötapa (s.81, s.82) 15 Valotuksen korjaus (s.97) 8 Tarkennustila (s.91) 16 Päiväyksen tulostusasetus (s.106) 9 Digitaalisen/älykkään zoomin kuvake (s.69) 17 Maailmanajan asetus (s.179) * 3 ilmestyy näyttöön vain kun laukaisin painetaan puoliväliin jos kamera on vaarassa tärähtää. * 4 ja 5 ilmestyvät vain kun laukaisin painetaan puoliväliin. * Kohdassa 8, mikäli tarkennustilaksi on valittu = ja Auto-Macro-toiminto on otettu käyttöön, q ilmestyy näkyviin (s.91). * Jotkut ilmoitukset eivät ehkä ilmesty näyttöön valitusta kuvaustavasta riippuen. 19

21 e_kb471.book Page 20 Wednesday, July 30, :53 PM Histogrammi + Info/ Ei tietoja-näyttö stillkuvien tallennustilassa A1 - A20 ja B1 ilmestyvät näkyviin mikäli valitset vaihtoehdon Histogrammi + Info. Jos valitset vaihtoehdon Ei tietoja, vain B1 ilmestyy näkyviin. A4 A5 A6 A7 A8 A9 A10 A1 A2 B1 A3 B2 B3 1/250 F M 200 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A1 Kuvaustila (s.61) A13 Tallennettavien pikselien määrä A2 Kasvontunnistuksen kuvake (s.63) (s.94) A3 Kameran tärähdysvaroitus A14 Laatutaso (s.96) A4 Salamatila (s.89) A15 Valkotasapaino (s.98) A5 Käyttötapa (s.81, s.82) A16 Automaattinen valotuksen A6 Tarkennustila (s.91) mittaus (s.100) A7 Digitaalisen/älykkään zoomin kuvake A17 Herkkyys (s.101) (s.69) A18 Histogrammi (s.23) A8 Muistin tila (s.37) A19 Valotuksen korjaus (s.97) A9 Kirkas kohta (vilkkuu punaisena) A20 Päiväyksen tulostusasetus (s.24) (s.106) A10 Tumma kohta (vilkkuu keltaisena) B1 Tarkennuskehys (s.58) (s.24) B2 Suljinaika A11 Jäljellä oleva kuvien B3 Aukko tallennuskapasiteetti A12 Paristojen varaustilan ilmaisin (s.30) * Asetuksella Histogram + Info, A3 tulee näkyviin, kun painat laukaisimen puoliväliin kun kamera on vaarassa tärähtää. * B2 ja B3 ilmestyvät vain kun laukaisin painetaan puoliväliin. * Kun kuvaustila on b (Auto Picture) ja mikäli painat sulkimen puoliväliin, valitun kuvaustilan tiedot ilmestyvät näkyviin vaihtoehdon A1 mukaisesti, vaikka asetuksena on Ei tietoja (s.65). * Jotkut ilmoitukset eivät ehkä ilmesty näyttöön valitusta kuvaustavasta riippuen. 20

22 e_kb471.book Page 21 Wednesday, July 30, :53 PM Näyttö Q-tilassa Q-tilassa näytössä näkyvät kuvan kuvaustiedot. Näytön tiedot vaihtuvat seuraavassa järjestyksessä joka kerran, kun painat 4/W-painiketta: normaalinäyttö, histogrammi + info, ei tietoja. Normaalinäyttö /07/2008 Muokkaa 14:25 Histogrammi + Info M 200 1/250 07/07/2008 F3.5 Muokkaa 14:25 Ei tietoja Muokkaa 21

23 e_kb471.book Page 22 Wednesday, July 30, :53 PM Normaalinäyttö/ histogrammi + Info stillkuvien katselutilassa (Kaikki tässä esitetyt kohteet ovat tässä esillä opastustarkoituksessa.) Näytössä näkyy erilaisia tietoja, kuten kuvausolot. A1 A11 näkyvät kun Normaalinäyttö tai Histogrammi + Info on valittu. B1 B10 näkyy vain, kun Histogrammi + Info on valittu. A1 B1 B2 B3 B4 B5 B6 B7 B8 B9 A2 10M 200 1/250 F3.5 A /07/2008 Muokkaa 14:25 A4 A5 A6 A7 A8 A9 B10 A10 A11 A1 Katselutila B1 Kirkas kohta (vilkkuu punaisena) Q : Stillkuvien katselutila (s.122) (s.24) P : Digitaalinen SR (s.130) B2 Tallennettavien pikselien määrä A2 Kasvontunnistuksen kuvake (s.63) (s.94) A3 Muistin tila (s.37) B3 Laatutaso (s.96) A4 Kansion numero (s.182) B4 Valkotasapaino (s.98) A5 Tiedoston numero B5 Valotuksen mittaus (s.100) A6 Suojauskuvake (s.138) B6 Herkkyys (s.101) A7 Ääniviestin kuvake (s.172) B7 Tumma kohta (vilkkuu keltaisena) A8 Paristojen varaustilan ilmaisin (s.30) (s.24) A9 Äänenvoimakkuuden kuvake B8 Suljinaika A10 Tallennettu päivämäärä ja aika B9 Aukko (s.43) B10 Histogrammi (s.23) A11 Nelitoimisäätimen käyttöohje * A2 ilmestyy näkyviin vain mikäli kasvontunnistustoiminto oli käytössä kuvattaessa. * Normaalinäytössä A8 ja A10 häviävät näytöstä, mikäli mitään toimintoja ei tehdä kahden sekunnin kuluessa. * A9 ilmestyy näkyviin vain kun äänenvoimakkuutta säädetään liikkuvan kuvan, äänitiedostojen tai ääniviestin toiston aikana. (s.119, s.170, s.172) * A11 ilmestyy näkyviin myös kun vaihtoehto Ei tietoja on valittu, mutta häviää näytöltä, mikäli mitään toimintoja ei tehdä kahden sekunnin aikana. Mikäli mitään toimintoja ei tehdä kahden sekunnin aikana asetuksilla Normaalinäyttö tai Histogrammi + Info, vain vaihtoehto Muokkaa häviää näytöltä. 22

24 e_kb471.book Page 23 Wednesday, July 30, :53 PM Merkintöjen opas Kunkin valittavan painiketoiminnon opas näkyy näytössä käytön aikana seuraavasti. Nelitoimisäädin (2) 2 Zoom-painike Nelitoimisäädin (3) 3 4/W-painike Nelitoimisäädin (4) 4 Laukaisin SHUTTER Nelitoimisäädin (5) 5 Vihreä/i-painike X, i 3-painike MENU I-painike I, J Histogrammin käyttö Histogrammi ilmaisee valotuksen jakautumisen kuvassa. Vaakasuora akseli on kirkkausakseli (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee pikselien määrän. Histogrammin muoto ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus ja kontrasti oikein ja sen avulla voit päättää, tarvitseeko valotusta korjata ja ottaa uuden kuvan. Pikselien määrä Tummat kohdat Valotuksen asettaminen (Valotuksen korjaus) 1s.97 (Tumma) Kirkkaus (Kirkas) Kirkkaat kohdat Kirkkaus Jos kirkkaus on oikea, kaavion korkein kohta on keskellä. Jos kuva on liian tumma, korkein kohta on vasemmalla puolella, ja jos se on liian kirkas, korkein kohta on oikealla puolella. Tumma kuva Oikein valotettu kuva Kirkas kuva 23

25 e_kb471.book Page 24 Wednesday, July 30, :53 PM Jos kuva on liian tumma, osa vasemmasta alueesta jää pois (tummat alueet) ja jos kuva on liian kirkas, osa oikeasta alueesta jää pois (kirkkaat alueet). Kuvan kirkkaat ja tummat alueet Kun jokin ruudun osa on niin kirkas, että se ylivalottuu, kyseinen alue vilkkuu varoitukseksi punaisena. Vastaavasti, kun jokin osa on niin tumma, että se alivalottuu, kyseinen alue vilkkuu varoitukseksi keltaisena. Kontrasti Kuvissa, joiden kontrasti on tasapainoinen, kaavion korkein kohta nousee asteittain. Kuvissa, joissa kontrastierot ovat suuret tai keskitason kirkkaus on vähäinen, kaavion keskikohta laskee. 24

26 e_kb471.book Page 25 Wednesday, July 30, :53 PM 1 Aloitus Hihnan kiinnittäminen...26 Virran kytkeminen kameraan...27 SD-muistikortin asentaminen...33 Kameran kytkeminen päälle ja pois päältä...37 Alkuasetukset...39

27 e_kb471.book Page 26 Wednesday, July 30, :53 PM Hihnan kiinnittäminen 1 Kiinnitä kameran mukana tullut hihna (O-ST51) kameraan. Aloitus Työnnä hihnan kapea pää hihnan kiinnityssilmukan läpi. 2 Työnnä hihnan toinen pää lenkin läpi ja vedä kireäksi. 26

28 e_kb471.book Page 27 Wednesday, July 30, :53 PM Virran kytkeminen kameraan Akun lataaminen Lataa uudelleen ladattava litium-ionakku (D-LI78) kameran mukana toimitetulla akkulaturilla (D-BC78), ennen kuin käytät akkua kamerassa ensimmäisen kerran tai sen oltua pitkän aikaa käyttämättömänä tai kun ilmoitus [Akku tyhjä] tulee näkyviin. 1 Aloitus Latauksen merkkivalo Latautumisen aikana: palaa Lataus valmis: sammuu 2 Pistorasiaan 3 Akku Virtajohto Akkulaturi 1 1 Liitä virtajohto akkulaturiin. 2 Liitä virtajohto pistorasiaan. 3 Aseta akku laturiin niin, että PENTAX-logo on ylöspäin. Latauksen merkkivalo palaa akun latautumisen aikana ja sammuu, kun lataus on suoritettu loppuun. 4 Kun akku on latautunut, poista se laturista. 27

29 e_kb471.book Page 28 Wednesday, July 30, :53 PM 1 Aloitus Älä käytä kameran mukana toimitettua akkulaturia (D-BC78) muiden kuin ladattavien D-LI78-litium-ioniakkujen lataamiseen, koska laturi saattaa ylikuumentua tai vahingoittua. Akun käyttöikä on lopussa, kun se alkaa tyhjentyä nopeasti lataamisen jälkeen. Vaihda akku uuteen. Jos akku on laitettu laturiin oikein, mutta latauksenmerkkivalo ei syty, akku saattaa olla viallinen. Vaihda tilalle uusi akku. Akun lataaminen täyteen kestää enintään noin 150 minuuttia. Akun lataukseen sopivan ympäristön lämpötila on 0 40 C. (Latausaika riippuu ympäristön lämpötilasta ja latausoloista.) Akun asentaminen Käytä kameran mukana toimitettua ladattavaa D-LI78-litium-ionakkua. Lataa akku, ennen kuin käytät sitä kamerassa ensimmäisen kerran. Akku-/korttitilan kannen lukitsinvipu Akku-/korttitilan kansi Akku 1 Avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta kohti OPEN-asentoa 1 ja avaa kansi 2. 28

30 e_kb471.book Page 29 Wednesday, July 30, :53 PM 2 Paina akku-/korttitilan lukitusvipua akun sivureunalla suuntaan 3 ja aseta akku paikalleen niin, että PENTAX-logo osoittaa objektiivia kohti. Työnnä akkua, kunnes se lukittuu paikalleen. Varmista, että olet asettanut akun siten, että PENTAX-logo osoittaa kohti objektiivia. Mikäli akkua ei ole asetettu oikein, seurauksena saattaa olla toimintahäiriö. 3 Sulje akku-/korttitilan kansi. Sulje akku-/korttitilan kansi ja siirrä kannen lukitusvipu LOCK-asentoon. 1 Aloitus Akun poistaminen 1 Avaa akku-/korttitilan kansi. 2 Irrota akku painamalla akku-/korttitilan kantta suuntaan 3. Akku vapautuu. Varo tiputtamasta akkua poistaessasi sitä. Tämä kamera toimii D-LI78-litium-ioniakulla. Toisen tyyppisen akun käyttö saattaa vahingoittaa kameraa ja aiheuttaa toimintahäiriöitä. Aseta akku paikalleen oikein. Väärin asennettu akku voi aiheuttaa kameran toimintahäiriöitä. Älä poista akkua silloin, kun kameraan on kytketty virta. Mikäli akkua on säilytetty yli 6 kuukautta, lataa sitä 30 minuutin ajan akkulaturilla ja säilytä erillään. Muista ladata akku uudelleen joka 6. tai 12. kuukausi. Akun paras säilytyslämpötila on huoneenlämmössä. Vältä akun säilyttämistä korkeissa lämpötiloissa. Jos akku on poissa kamerasta pitkiä aikoja, päiväys ja kellonaika saattavat nollautua. Ole varovainen, koska akku saattaa kuumentua jos kameraa käytetään jatkuvasti pitkän aikaa. 29

31 e_kb471.book Page 30 Wednesday, July 30, :53 PM Kuvantallennustila, liikkuvan kuvan tallennusaika, äänen tallennusaika ja toistoaika (at 23 C:ssa, näyttö päällä ja käytössä täyteen ladattu akku) 1 Aloitus Kuvantallennuskapasiteetti *1 (salamaa käytetty 50 %:ssa kuvista) Liikkuvan kuvan tallennusaika *2 Äänen tallennusaika *2 Katseluaika *2 Noin 210 kuvaa Noin 80 min Noin 270 min Noin 215 min *1 Tallennustila ilmaisee CIPA-standardin mukaisessa testaustilanteessa otettujen kuvien lukumäärän. (Mittausolosuhteet: näyttö on päällä, 50%:ssa kuvista käytetään salamaa, lämpötila 23 celsiusasteessa.).todellinen tila saattaa vaihdella kuvausolosuhteista riippuen. *2 Perustuu tehtaalla suoritettuun testiin. Akun teho saattaa heiketä väliaikaisesti, kun lämpötila laskee. Muista ottaa vara-akku mukaan, kun matkustat ulkomaille tai kylmille seuduille tai kun aiot ottaa paljon kuvia. Akun varaustilan ilmaisin Voit tarkistaa akun varaustilan näytön latauksen ilmaisimesta. Näyttö (vihreä) (vihreä) (keltainen) (punainen) [Akku tyhjä] Akun jäljellä oleva varaus Jäljellä on riittävästi virtaa. Akun varaus on vähenemässä. Akun varaus on jo hyvin heikko. Akun varaus on lopussa. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 30

32 e_kb471.book Page 31 Wednesday, July 30, :53 PM Verkkolaitteen käyttäminen Käytä lisävarusteena saatavaa K-AC78-verkkolaitesarjaa, jos aiot käyttää kameraa pitkän aikaa tai liittää kameran tietokoneeseen. 1 8 Virtajohto 1 4 Aloitus 7 Verkkolaite 6 3 Tasavirtaliitin Verkkolaitteen liitin 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. 2 Irrota akku. Katso akku-/korttitilan avaus- ja akun irrotusohjeet kohdasta s.28 - s Kiinnitä tasavirtaliitin. Kiinnitä tasavirtaliitin painamalla akku-/korttitilan kannen lukitusvipua tasavirtaliittimen reunalla. Varmista, että tasavirtaliitin on lukittunut paikalleen. 4 Vedä tasavirtaliittimen johto ulos. Vedä kameran ja paristo-/korttitilan liitoskohdassa oleva kieleke ulos siten, että saat tasavirtaliittimen johdon vedetyksi ulos. 5 Sulje akku-/korttitilan kansi. 31

33 e_kb471.book Page 32 Wednesday, July 30, :53 PM 1 Aloitus 6 Liitä verkkolaitteen liitin tasavirtaliittimen verkkovirtaliitäntään. 7 Liitä virtajohto verkkolaitteeseen. 8 Liitä virtajohto pistorasiaan. Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että virtajohto ja sähköjohto, joka kytkee verkkolaitteen kameraan, ovat kunnolla kiinni. Tietoja saattaa hävitä, jos jompikumpi johto irtoaa samalla kun tietoja tallennetaan SD-muistikorttiin tai sisäiseen muistiin. Käytä verkkolaitetta varoen välttääksesi tulipalon tai sähköiskun. Lue Tietoja akkulaturista ja verkkolaitteesta (s.2), ennen kuin käytät verkkolaitetta. Lue K-AC78-verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. Kytkiessäsi verkkolaitetta kameraan, älä aseta kameraa pystyasentoon pöydälle, koska tasavirtaliittimen johto vedetään ulos kameran pohjasta. Älä myöskään aseta kameraa objektiivi alaspäin, koska objektiivi työntyy ulos kun kameraan kytkeytyy virta. Pidä kameraa kädessäsi tai kiinnitä se jalustaan kun käytät verkkolaitetta, varmistat näytössä kuvien ottamisen ja katselet näytöstä kuvia tai teet kameran asetuksia. 32

34 e_kb471.book Page 33 Wednesday, July 30, :53 PM SD-muistikortin asentaminen Tässä kamerassa käytetään joko SD- tai SDHC -muistikorttia. (Jatkossa molemmista korteista käytetään nimitystä SD-muistikortti.) Kuva- ja äänitiedostot tallennetaan SD-muistikortille, mikäli kortti on asetettu paikalleen. Mikäli kortti ei ole paikallaan, ne tallennetaan kameran sisäiseen muistiin (s.37). Alusta tässä kamerassa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa tai digitaalilaitteissa. Katso alustusohjeet kohdasta Varotoimet käytettäessä SD-muistikorttia (s.174). Varmista, että kameran virta on sammutettu, ennen kuin asetat tai irrotat SD-muistikortin. 1 Aloitus Stillkuvien tallennuskapasiteetti vaihtelee SD-muistikortin kapasiteetin ja valitun pikselimäärän ja laatutason mukaan (s.36). Vitkalaukaisimen merkkivalo vilkkuu, kun kamera tallentaa muistikorttiin tai lukee sitä. Tietojen varmuustallennus Kamera ei ehkä kykene käyttämään sisäisessä muistissa olevia tietoja mikäli kameraan tulee toimintahäiriö. Tallenna tärkeät tiedot tietokoneelle tai muuhun muistivälineeseen. 33

35 e_kb471.book Page 34 Wednesday, July 30, :53 PM \ 1 Aloitus Akku-/korttitilan kansi SD-muistikortin korttitila 1 Avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta kohti OPEN-asentoa 1 ja avaa kansi 2. 2 Työnnä SD-muistikortti korttitilaan siten, että tarra on kameran etuseinää kohti (objektiivinpuoleista seinää kohti). Työnnä korttia, kunnes se napsahtaa. Jos kortti ei ole täysin paikallaan, kuvat ja ääni eivät ehkä tallennu oikein. 3 Sulje akku-/korttitilan kansi. Sulje akku-/korttitilan kansi ja siirrä kannen lukitusvipu LOCK-asentoon. SD-muistikortin poistaminen SD-muistikortti 1 Avaa akku-/korttitilan kansi. 2 Irrota SD-muistikortti painamalla sitä korttitilaan. Vedä kortti ulos. 34

36 e_kb471.book Page 35 Wednesday, July 30, :53 PM Varotoimet käytettäessä SD-muistikorttia SD-muistikortissa on kirjoitussuojauskytkin. Kytkimen asettaminen LOCK-asentoon estää uusien tietojen tallentamisen, olemassa olevien tietojen poistamisen tai kortin alustamisen joko kamerassa tai tietokoneessa. r ilmestyy näyttöön, kun muistikortti on kirjoitussuojattu. Kirjoitussuojauskytkin Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä poista SD-muistikorttia tai katkaise kamerasta virtaa, kun korttiin tallennetaan tietoja, kuvia tai äänitiedostoja toistetaan tai kamera on liitetty USB-kaapelilla tietokoneeseen, koska tiedot saattavat kadota tai kortti vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Estä kortin kastuminen ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista. (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun korttia ei ole käytetty pitkään aikaan. (4) kun kortti poistetaan, verkkolaitteesta katkaistaan virta tai akku irrotetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos korttia ei käytetä pitkään aikaan, sillä olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Vältä kortin käyttöä tai säilytystä paikoissa, joissa se joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kortin käyttöä tai säilytystä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilavaihteluille tai tiivistyvälle kosteudelle. Kun käytetään SD-muistikorttia, jonka tallennusnopeus on hidas, tallennus saattaa keskeytyä liikkuvia kuvia tallennettaessa, vaikka muistitilaa on riittävästi, tai tallennuksen ja toiston toimiminen saattaa kestää kauan. Tietoa yhteensopivista SD-muistikorteista saat PENTAXin Internet-sivuilta. Muista alustaa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa. Katso ohjeet kohdasta Varotoimet käytettäessä SD-muistikorttia (s.174). Ota huomioon, että kortin alustaminen ei välttämättä hävitä tietoja niin, ettei niitä voida palauttaa jollakin yleisellä kaupallisella ohjelmalla. Yleisesti myynnissä on ohjelmia, joilla voidaan tuhota tiedostot täydellisesti. Jos aiot hävittää SD-korttisi, antaa tai myydä sen, varmista, että kaikki kortilla olevat tiedot ovat hävitetty täydellisesti tai, että tuhoat itse kortin, mikäli sillä on henkilökohtaisia tai arkaluontoisia tietoja. Joka tapauksessa olet itse vastuussa SD-kortilla olevista tiedoista. 1 Aloitus 35

37 e_kb471.book Page 36 Wednesday, July 30, :53 PM 1 SD-muistikortille tallennettavien kuvien lukumäärä Tallennettavien kuvien koot vaihtelevat tallennettavien pikselien ja kuvien laatutason mukaan, minkä vuoksi myös SD-muistikortille tallennettavien kuvien lukumäärä vaihtelee. Aloitus Valitse stillkuville sopiva tallennettavien pikselien määrä ja laatutaso [A Tallennustila]-valikosta. Tallennettavien pikseleiden valitseminen 1s.94 Laatutason valitseminen 1s.96 Valitse sopiva tallennettavien pikselien määrä, laatutaso ja kuvataajuus [A Tallennustila] valikon kohdasta [Liikkuva kuva]. Tallennettujen pikseleiden valitseminen liikkuviin kuviin 1s.111 Kuvataajuuden valitseminen 1s.112 Kohdassa Tekniset tiedot (s.206) on annettu suuntaa-antava ohje SD-muistikortille tallennettavien kuvien lukumäärästä tai liikkuvan kuvan pituudesta. 36

38 e_kb471.book Page 37 Wednesday, July 30, :53 PM Kameran kytkeminen päälle ja pois päältä Virtakytkin 1 Aloitus 1 Paina virtakytkintä. Kameraan kytketään virta ja näyttö käynnistyy. Kun kytket kameraan virran objektiivin suojus aukeaa, ja objektiivi pitenee hieman. Jos [Language/ ]-näyttö tai [Päiväyk. asetus]-näyttö tulee näkyviin kytkiessäsi kameraan virran, aseta näytön kieli ja/tai oikea päivämäärä ja kellonaika noudattamalla kohdan s.39 ohjeita. 2 Paina virtakytkintä uudelleen. Näyttö sammuu, objektiivin suojus sulkeutuu ja kamerasta katkeaa virta. Kuvaaminen 1s.58 Muistikortin tarkistaminen Kamera tarkistaa muistikortin ja osoittaa näyttötilan, kun kameraan kytketään virta. a : SD-muistikortti on paikallaan. Kuvat ja äänet tallennetaan SD-muistikortille. + : SD-muistikortti ei ole paikallaan. Kuvat ja äänitiedostot tallennetaan kameran sisäiseen muistiin. r : SD-muistikortin kirjoitussuojauksen kytkin on LOCK -asennossa (s.35). Et voi tallentaa kortille kuvia tai äänitiedostoja. Muistin tila 38 07/07/ :25 37

39 e_kb471.book Page 38 Wednesday, July 30, :53 PM Toistotila Käytä tätä tilaa, kun haluat toistaa kuvan tai äänitiedoston heti ottamatta lisää kuvia. 1 Aloitus Q-painike 1 Paina virtakytkintä samalla, kun pidät Q-painiketta painettuna. Näyttöön syttyy virta objektiivi sisään vetäytyneenä ja kamera käynnistyy katselutilassa. Vaihda katselutilasta tallennustilaan painamalla Q-painiketta tai painamalla laukaisin puoliväliin. Stillkuvien katseleminen 1s

40 e_kb471.book Page 39 Wednesday, July 30, :53 PM Alkuasetukset [Language/ ]-näyttö tulee näkyviin kytkiessäsi kameraan virran ensimmäisen kerran. Muuta kieli kohdassa Näyttökielen asettaminen olevien ohjeiden mukaisesti ja muuta päiväys ja aika kohdassa Päiväyksen ja kellonajan asettaminen (s.43) olevien ohjeiden mukaisesti. Kieli-, päiväys-, ja aika-asetuksia voidaan muuttaa myöhemmin. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen Kieli ohjeita (1s.181). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan ohjeita (1s.176). 1 Aloitus Näyttökielen asettaminen 1 Valitse nelitoimisäätimellä (2345) näytön kieli. Nelitoimisäädin 4-painike 3-painike English Dansk Deutsch Svenska Suomi Polski Italiano Nederlands Magyar MENU Peruuta 39

41 e_kb471.book Page 40 Wednesday, July 30, :53 PM 1 Aloitus 2 Paina 4-painiketta. [Alkuperäisasetus] -näyttö tulee esiin valitunkielisenä. Mikäli [Kotikaupunki] ja [DST] (kesäaika)-asetukset ovat oikein, paina 4-painiketta uudelleen saadaksesi [Päiväyk. asetus] -näytön esiin. Siirry kohtaan Päiväyksen ja kellonajan asettaminen (s.43). Siirry vaiheeseen 3 Kotikaupunkiasetuksen ja Kesäaika-asetuksen tekeminen (s.42), mikäli asetukset eivät ole oikeat. Alkuperäisasetus Kotikaupunki Helsinki MENU Peruuta Suomi DST OFF Kesä-/talviaika 40

42 e_kb471.book Page 41 Wednesday, July 30, :53 PM Jos valitset vahingossa väärän kielen ja siirryt seuraavaan toimintoon, voit palauttaa oikean kielen suorittamalla seuraavan toimenpiteen. Jos valitsit vahingossa väärän kielen 1 Paina nelitoimisäädintä (5). 2 Paina nelitoimisäädintä (2345), valitse kieli ja paina sen jälkeen 4-painiketta. [Alkuperäisasetus]-näyttö tulee esiin valitunkielisenä. Kun vaiheen 2 jälkeen tuleva näyttö on toisen kielinen 1 Paina 4-painiketta. 2 Paina 3-painiketta. 3 Paina nelitoimisäädintä (5). 4 Valitse [Language/ ] käyttämällä nelitoimisäädintä (32). 5 Paina nelitoimisäädintä (5). [Language/ ]-näyttö tulee näkyviin. 6 Valitse kieli nelitoimisäätimellä (2345). 7 Paina 4-painiketta. [W Asetus]-näyttö tulee esiin valitunkielisenä. Kieleksi on nyt valittu haluamasi kieli. Lue seuraavilla sivuilla annetut ohjeet, kuinka [Kotikaupunki], [Päiväys] ja [Aika]-asetukset nollataan. Mikäli haluat muuttaa [Kotikaupunki]-asetusta, noudata kohdan Maailmanajan asettaminen ohjeita (1s.179). Halutessasi muuttaa [Päiväys] and [Aika]-asetuksia, noudata kohdan Päiväyksen ja kellonajan ohjeita (1s.176). 1 Aloitus 41

43 e_kb471.book Page 42 Wednesday, July 30, :53 PM Kotikaupunkiasetuksen ja Kesäaika-asetuksen tekeminen 1 Aloitus 3 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kotikaupunki]. 4 Paina nelitoimisäädintä (5). [Kotikaupunki] -näyttö ilmestyy näkyviin. Alkuperäisasetus Kotikaupunki Helsinki Suomi DST OFF MENU Peruuta 5 Valitse kaupunki painamalla nelitoimisäädintä (45). Kotikaupunki Kaupunki Helsinki Kesäaika MENU Peruuta 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kesäaika]. 7 Valitse nelitoimisäätimellä (45) asetukseksi päällä O (Käytössä) tai P pois (Ei käytössä). 8 Paina 4-painiketta. [Alkuperäisasetus] -näyttö ilmestyy näkyviin. 9 Paina 4-painiketta. [Päiväyk. asetus] näyttö tulee näkyviin. Aseta seuraavaksi päiväys ja kellonaika. 42

44 e_kb471.book Page 43 Wednesday, July 30, :53 PM Päiväyksen ja kellonajan asettaminen Aseta oikea päivämäärä ja kellonaika sekä esitystapa. 1 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [pp/kk/vv]. 2 Valitse nelitoimisäätimellä (23) päiväyksen ja kellonajan esitystapa. Valitse esitystavaksi joko [pp/kk/vv], [kk/pp/vv] tai [vv/kk/pp]. Päiväyk. asetus Päiväyk.muoto pp/ kk / vv Päiväys 01/01/ h 1 Aloitus Aika 0:00 MENU Peruuta 3 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [24h]. 4 Valitse kuva nelitoimisäätimellä (23) [24h] (24 tunnin näyttö) tai [12h] (12 tunnin näyttö). Päiväyk. asetus Päiväyk.muoto pp/ kk / vv Päiväys 01/01/ h Aika 0:00 MENU Peruuta 5 Paina nelitoimisäädintä (5). Kehys palaa kohtaan [Päiväyk.muoto]. 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Päiväys]. 7 Paina nelitoimisäädintä (5). Kehys siirtyy kuukauden kohdalle. Päiväyk. asetus Päiväyk.muoto pp/ kk / vv 24h Päiväys 01/01/2008 Aika 0:00 MENU Peruuta 43

45 e_kb471.book Page 44 Wednesday, July 30, :53 PM 1 Aloitus 8 Muuta kuukautta nelitoimisäätimellä (23). Muuta päivä ja vuosi samalla lailla. Muuta seuraavaksi aika. Jos valitset [12h] vaiheessa 4, am ja pm vaihtelevat näytössä ajan mukaan. 9 Paina 4-painiketta. Asetus tallentuu ja kamera palaa tallennustilaan. Päiväyk. asetus Päiväyk.muoto pp/ kk / vv 24h Päiväys 01/01/2008 Aika 0:00 MENU Peruuta [Language/ ], [Päiväys], [Aika], [Kotikaupunki] ja [Kesäaika]-asetuksia voidaan muuttaa. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen Kieli ohjeita (1s.181). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan ohjeita (1s.176). Halutessasi muuttaa kaupunkia tai ottaa kesäaika-asetuksen pois päältä tai ottaa sen käyttöön, noudata kohdassa Maailmanajan asettaminen (1s.179) annettuja ohjeita. [Alkuperäisasetus] tai [Päiväyk. asetus] -asetusnäytön näkyessä voit peruuttaa asetustoiminnon ja vaihtaa tallennustilaan painamalla 3-painiketta. Jos teet näin, näytöllä näkyy [Alkuperäisasetus]-näyttö seuraavan kerran, kun kytket kameraan virran. Kun painat 4-painiketta vaiheessa 9, kameran kello nollautuu. Aseta tarkka aika painamalla 4-painiketta, kun aikasignaali (esim. televisiossa tai radiossa) saavuttaa 00 sekuntia. Videon lähtösignaalin esitysmuoto (NTSC/PAL) asetetaan sen kaupungin mukaan, joka valittiin [Alkuperäisasetus] -näytön kohdassa [Kotikaupunki]. Saat lisätietoja eri kaupungeille alkuasetusnäytössä asetettavasta videon lähtösignaalin esitysmuodosta sivulta ( Maailmanajan kaupunkien luettelo (s.204)) ja videon lähtösignaalin esitysmuodon muuttamisesta sivulta ( Videon lähtösignaalin esitysmuodon muuttaminen (s.184)). 44
