1 Esittely 1 Digitaalikamera Käyttöopas Aloittaminen Kuvaaminen Katselu Asetukset Liite Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

2 Pakkauksen sisällön tarkastaminen Varustekengän suojus FK (asennettu kameraan) Q-rungon suojus (asennettu kameraan) Hihna O-ST131 Ladattava litium-ioniakku D-LI68 Akkulaturi D-BC68P Virtajohto USB-kaapeli I-USB7 Ohjelmisto (CD-ROM-levy) S-SW151 Aloitusopas Objektiivit, joita voidaan käyttää PENTAX Q-S1 -kameran kanssa Tämän kameran kanssa käytetään Q-kiinnityksellä varustettuja objektiiveja. Tähän kameraan voidaan kiinnittää K-kiinnityksellä varustettu objektiivi, kun käytetään lisävarusteena saatavaa, K-kiinnitteisille objektiiveille tarkoitettua Q-sovitinta. (s.85)

3 Esittelyssä PENTAX Q-S1 Aloittaminen Kuvaaminen Katselutoiminnot Asetuksien muuttaminen Liite

4 Käyttöoppaan käyttäminen Käyttöoppaan käyttäminen 2 1 Esittelyssä PENTAX Q-S1... s.7 Tässä osiossa on PENTAX Q-S1 -kameran yleisesittely. Lue tämä osio ja tutustu Q-S1- kameraasi. Kameran osien nimet ja toiminta...p.8 Toimintoasetuksien muuttaminen...p.14 Valikkoluettelo...p.17 2 Aloittaminen... s.25 Tässä osiossa käsitellään PENTAX Q-S1 -kameran valmisteleminen kuvauskuntoon sekä perustoiminnot. Hihnan kiinnittäminen...p.26 Objektiivin kiinnittäminen...p.26 Akun ja akkulaturin käyttäminen...p.27 Muistikortin asettaminen kameraan...p.30 Aloitusasetukset...p.31 Kuvauksen perustoiminnot...p.33 Kuvien katseleminen...p.35 3 Kuvaaminen... s.35 Kun olet tarkistanut, että kamera toimii oikein, kokeile sen käyttöä ja ota paljon kuvia! Sopivan kuvaustilan valitseminen... p.36 Valotuksen asettaminen... p.41 Kiinteän salaman käyttäminen... p.42 Tarkentaminen... p.44 Kuvaustavan asettaminen... p.47 Tiedostomuodon asettaminen... p.53 Kuvien värin ja kirkkauden säätäminen... p.54 Kuvan viimeistelysävyn hallinta... p.56

5 4 Katselutoiminnot... s.60 Kuvien katseluun ja muokkaukseen liittyvät toimenpiteet. Katselutilan valikon toiminnot...p.61 Katselutavan muuttaminen...p.62 Kameran kytkeminen tietokoneeseen...p.66 Kuvien muokkaaminen ja käsittely...p.67 5 Asetuksien muuttaminen... s.73 Tässä osiossa käsitellään muiden asetuksien muuttaminen. Kameran asetukset...p.74 Tiedostojen hallinta-asetukset...p.79 6 Liite... s.82 Tässä osiossa on lisätietoja. Kuvaustilojen rajoitukset... p.83 Toiminnot, joita voidaan käyttää eri objektiivien kanssa... p.86 Toiminnot käytettäessä ulkoista salamaa... p.88 Vianetsintä... p.90 Tekniset tiedot... p.94 Hakemisto... p.101 Kameran turvallinen käyttö... p.105 Varotoimenpiteet käytön aikana... p.107 TAKUUEHDOT... p.110 Käyttöoppaan käyttäminen Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. 3

6 Sisällysluettelo Sisällysluettelo 4 Käyttöoppaan käyttäminen... 2 Esittelyssä PENTAX Q-S Kameran osien nimet ja toiminta...7 Säätimet... 8 Näyttö... 9 Toimintoasetuksien muuttaminen...13 Toimintopainikkeiden käyttö Ohjauspaneelin käyttö Valikoiden käyttäminen Valikkoluettelo...16 Kuvaustilavalikot Videovalikko Katseluvalikko Asetusvalikot Mukautetut asetusvalikot Aloittaminen Hihnan kiinnittäminen...25 Objektiivin kiinnittäminen...25 Akun ja akkulaturin käyttäminen...26 Akun lataaminen Akun asettaminen paikalleen ja poistaminen Verkkolaitteen käyttäminen Muistikortin asettaminen kameraan...29 Aloitusasetukset...30 Kameran kytkeminen päälle Näyttökielen asettaminen Päivämäärän ja kellonajan asettaminen Muistikortin alustaminen Kuvauksen perustoiminnot Kuvien katseleminen...34 Kuvaaminen Sopivan kuvaustilan valitseminen Scene-tilat Pehmennyksen hallinta -tila Valotustilat Liikkuvan kuvan tallennustila Valotuksen asettaminen Herkkyys Autom.valot.mitt Kiinteän salaman käyttäminen Tarkentaminen Tarkennustapa Autom. tarkennustavan määrittäminen Tarkennuksen säätäminen käsin (Manuaalitarkennus) Kuvaustavan asettaminen Jatkuva kuvaus Ajastinkuvaus Kuvaaminen kaukosäätimellä Valotuksen haarukointi Monivalotus Sarjakuvaus Liikkuvan kuvan sarjakuvaustallennus... 51

7 Tiedostomuodon asettaminen...52 Valokuvat Videoleikkeet Kuvien värin ja kirkkauden säätäminen...53 Valkotasapaino Kirkkauden säätäminen Kuvan viimeistelysävyn hallinta...55 Mukautettu kuva Digitaalisuodin Usein käytettyjen toimintojen tallentaminen pikavalitsimeen Katselutoiminnot Katselutilan valikon toiminnot...60 Katselutavan muuttaminen...61 Useiden kuvien näyttäminen Kuvien näyttäminen kansio kerrallaan Kuvien näyttäminen kuvauspäivämäärän perusteella Kuvien näyttäminen jatkuvana esityksenä (Diaesitys) Käännettyjen kuvien näyttäminen Kameran liittäminen AV-laitteeseen Kameran kytkeminen tietokoneeseen...65 Kuvien muokkaaminen ja käsittely...66 Kuvakoon muuttaminen Punasilmäisyyden poistaminen Kuvien käsitteleminen digitaalisuotimilla Yhdistelmäkuvan luominen (hakemisto) Liikkuvien kuvien muokkaaminen RAW-kehitys Asetuksien muuttaminen Kameran asetukset...73 M/V-toimintojen määrittäminen Otetun kuvan asetuksien tallentaminen Valitun kaupungin päivämäärän ja kellonajan näyttäminen Kameraan tallennettavien asetuksien valitseminen Tiedostojen hallinta-asetukset Kuvien suojaaminen poistolta (suojaus) Kansioiden/tiedostojen numerointiasetuksien määrittäminen Kuvien siirtäminen langattoman LAN-yhteyden avulla Liite Kuvaustilojen rajoitukset...82 Erikoistoimintojen yhdistelmien rajoitukset Toiminnot, joita voidaan käyttää eri objektiivien kanssa K-kiinnityksellä varustetun objektiivin käyttäminen Toiminnot käytettäessä ulkoista salamaa Vianetsintä Virheilmoitukset Tekniset tiedot USB-yhteyden ja kameran mukana toimitetun ohjelmiston käyttöympäristö Hakemisto Kameran turvallinen käyttö Varotoimenpiteet käytön aikana TAKUUEHDOT Sisällysluettelo 5

8 Sisällysluettelo Tekijänoikeudet Tällä kameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia tapauksia ovat esimerkiksi mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. 6 Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä tuottavan laitteen lähettyvillä. Voimakkaat staattiset lataukset tai magneettiset kentät, joita tuottavat esimerkiksi radiolähettimet, voivat häiritä näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin virtapiireihin ja aiheuttaa toimintahäiriöitä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tässä oppaassa yleistermillä tietokone(et) viitataan joko Windows- tai Macintosh -tietokoneeseen. Tässä oppaassa termillä akku tarkoitetaan mitä tahansa tämän kameran ja sen lisälaitteiden kanssa käytettävää akkutyyppiä. Tietoa käyttäjän rekisteröinnistä Pyydämme rekisteröitymään kameran käyttäjäksi kameran mukana toimitetun CD-ROM-levyn ohjeiden mukaisesti tai verkkosivustossamme. Näin voimme palvella sinua paremmin. Kiitämme yhteistyöstä.

9 Kameran osien nimet ja toiminta Kaiutin Automaattitarkennuksen apuvalo/ vitkalaukaisimen merkkivalo Kantohihnan kiinnityslenkki Kaukosäätimen vastaanotin Muistikortin suojaluukku Objektiivin kiinnityskohdistin (punainen piste) Kiinteä salama Objektiivitietoliitännät 1 Esittely Lisävarustekenkä CMOS-kenno Mikrofoni Kaukosäätimen vastaanotin Kantohihnan kiinnityslenkki Muistikortin merkkivalo Akkutilan kansi HDMI-liitin (D-tyyppi) Näyttö Liitäntäkaapelin suojakansi Jalustakierre Liitäntöjen suojaluukku PC/AV-liitäntä 7

10 1 Esittely 8 Säätimet a b c d 1 E-valitsin (V) Asettaa suljinajan, aukon ja valotuksen korjauksen arvot (s.37). Voit muuttaa kameran asetuksia, kun ohjauspaneeli on näkyvissä (s.14). Voit siirtyä valikon välilehtien välillä, kun valikkonäyttö on näkyvissä (s.15). Katselutilassa voit tällä valitsimella suurentaa kuvaa tai tuoda näkyviin samanaikaisesti useita kuvia (s.61). 2 Tilanvalitsin Vaihtaa kuvaustilan (s.32). 3 Laukaisin Voit ottaa kuvia painamalla laukaisinta (s.33). Katselutilassa voit siirtyä kuvaustilaan painamalla laukaisimen puoliväliin. 4 Pikavalitsin Voit tallentaa omat kuvausasetuksesi ja käyttää niitä myöhemmin (s.57). 5 Objektiivin vapautuspainike Irrota objektiivi kamerasta painamalla tätä painiketta (s.25). 6 Katselupainike (3) Siirtyy katselutilaan (s.34). Voit siirtyä kuvaustilaan painamalla painiketta uudelleen. 7 Salaman nostokytkin Nosta kiinteä salama ylös kytkintä siirtämällä (s.42). 8 Virtakytkin Paina kytkeäksesi kameran virran päälle ja pois (s.30). 9 Valotuksen korjaus -painike (J) Tätä painiketta painamalla voit muuttaa valotuskorjauksen ja aukon asetusarvoa (s.37). Katselutilassa puskurimuistissa olevat JPEG-tiedot tallennetaan RAW-muodossa (s.34).

11 0 Vihreä/poista-painike (M/L) Palauttaa säädettävät arvot. Voit myös määrittää toiminnon tälle painikkeelle (s.73). Katselun aikana voit poistaa kuvia painamalla tätä painiketta (s.34). a -painike (E) Kun ohjauspaneeli tai valikko on näkyvissä, vahvista kohteen valinta tällä painikkeella. b Nelitoimisäädin (ABCD) Näyttää herkkyyden, valkotasapainon, salamatilan tai kuvaustavan asetusvalikon (s.13). Kun ohjauspaneeli tai valikko on näkyvissä, siirrä kohdistinta tai muuta asetettavaa valintaa tällä valitsimella. Voit näyttää katselutilan valikon painamalla B-painiketta (s.60). c -painike (F) Näyttää valikon. Voit palata edelliseen näkymään painamalla tätä painiketta valikon ollessa näkyvissä (s.15). d INFO-painike (G) Vaihtaa näytön esitystapaa (s.9, s.11). Näyttö Kuvaustila Kun kamera siirtyy kuvaustilaan, kohde ja valittuna olevan kuvaustoiminnon asetukset näkyvät näytössä. Tätä tilaa kutsutaan "valmiustilaksi". Painamalla valmiustilassa G-painiketta voit näyttää "ohjauspaneelin" ja muuttaa asetuksia (s.14). Painamalla G-painiketta ohjauspaneelin ollessa näkyvissä voit muuttaa valmiustilassa näytettävien tietojen tyyppiä (s.11). 1/ 2000 F Valmiustila (vakiotietojen näyttö) G Mukautettu kuva Kirkas Ohjauspaneeli G 37 1 Esittely Tietoja nelitoimisäätimestä Tässä oppaassa nelitoimisäätimen painikkeisiin viitataan oikealla olevan kuvan mukaisesti. Vakiotietojen näyttö 1/ 2000 F Kuvaustietojen näyttö -valintanäkymä 9

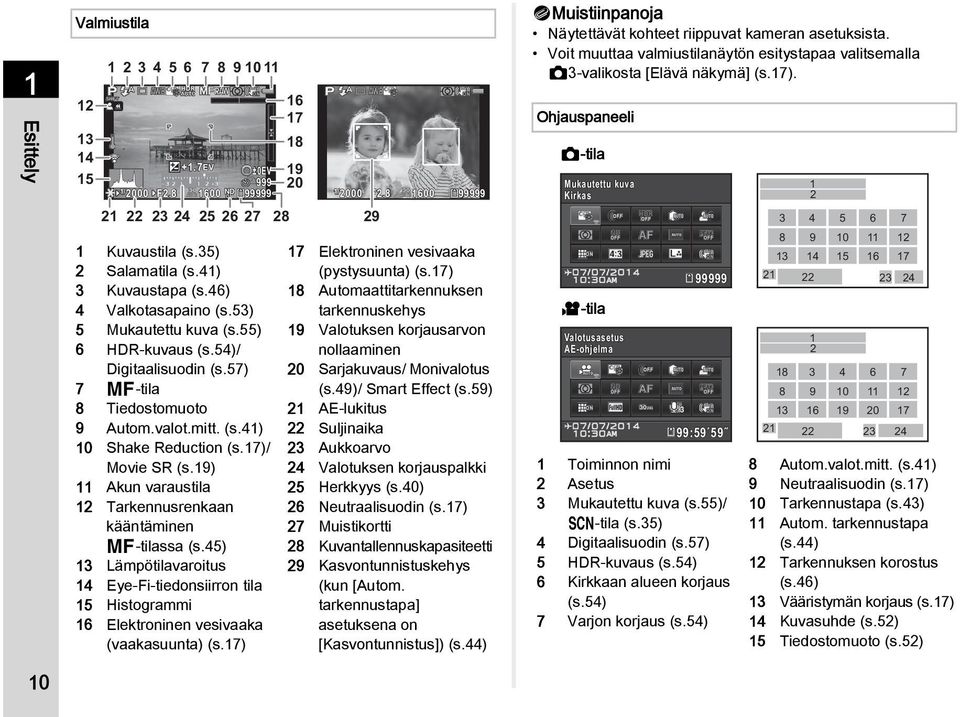

12 1 Esittely 10 Valmiustila EV ±0EV 999 1/ 2000 F Kuvaustila (s.35) 2 Salamatila (s.41) 3 Kuvaustapa (s.46) 4 Valkotasapaino (s.53) 5 Mukautettu kuva (s.55) 6 HDR-kuvaus (s.54)/ Digitaalisuodin (s.57) 7 w-tila 8 Tiedostomuoto 9 Autom.valot.mitt. (s.41) 10 Shake Reduction (s.17)/ Movie SR (s.19) 11 Akun varaustila 12 Tarkennusrenkaan kääntäminen w-tilassa (s.45) 13 Lämpötilavaroitus 14 Eye-Fi-tiedonsiirron tila 15 Histogrammi 16 Elektroninen vesivaaka (vaakasuunta) (s.17) / 2000 F Elektroninen vesivaaka (pystysuunta) (s.17) 18 Automaattitarkennuksen tarkennuskehys 19 Valotuksen korjausarvon nollaaminen 20 Sarjakuvaus/ Monivalotus (s.49)/ Smart Effect (s.59) 21 AE-lukitus 22 Suljinaika 23 Aukkoarvo 24 Valotuksen korjauspalkki 25 Herkkyys (s.40) 26 Neutraalisuodin (s.17) 27 Muistikortti 28 Kuvantallennuskapasiteetti 29 Kasvontunnistuskehys (kun [Autom. tarkennustapa] asetuksena on [Kasvontunnistus]) (s.44) tmuistiinpanoja Näytettävät kohteet riippuvat kameran asetuksista. Voit muuttaa valmiustilanäytön esitystapaa valitsemalla A3-valikosta [Elävä näkymä] (s.17). Ohjauspaneeli A-tila Mukautettu kuva Kirkas C-tila Valotusasetus AE-ohjelma : Toiminnon nimi 2 Asetus 3 Mukautettu kuva (s.55)/ S-tila (s.35) 4 Digitaalisuodin (s.57) 5 HDR-kuvaus (s.54) 6 Kirkkaan alueen korjaus (s.54) 7 Varjon korjaus (s.54) Autom.valot.mitt. (s.41) 9 Neutraalisuodin (s.17) 10 Tarkennustapa (s.43) 11 Autom. tarkennustapa (s.44) 12 Tarkennuksen korostus (s.46) 13 Vääristymän korjaus (s.17) 14 Kuvasuhde (s.52) 15 Tiedostomuoto (s.52)

13 16 JPEG tall. pikselit ja Laatutaso (s.52)/ Tallenn. piks. (videoleikkeille) (s.52) 17 Shake Reduction (s.17)/ Movie SR (s.19) 18 Valotusasetus (s.39) 19 Kuvataajuus (s.52) tmuistiinpanoja Näytettävät kohteet riippuvat kameran asetuksista. Jos mitään valintoja ei tehdä ohjauspaneelissa 1 minuutin aikana, kamera palautuu valmiustilaan. Voit vaihtaa ohjauspaneelin ja valikoiden väriä. Määritä asetus D1-valikon [LCD-näyttö]-kohdassa (s.21). Kuvaustietojen näyttö Painamalla G-painiketta ohjauspaneelin ollessa näkyvissä voit valita, mitä tietoja valmiustilassa näytetään. Valitse tyyppi CD-painikkeilla ja paina sitten E-painiketta. Vakiotietojen näyttö Näyttö ilman tietoja Näyttö pois päältä 20 Tallen. äänen voimak. (s.19) 21 Kohde (s.76) 22 Nykyinen päivämäärä ja kellonaika 23 Muistikortti 24 Tallennettavissa olevien stillkuvien määrä/ liikkuvan kuvan kuvausaika Näytössä näkyy kuva ja käytössä olevat kuvaustoimintojen asetukset. Näytössä näkyy vain kuva. Näytössä ei näy mitään tietoja. uvaroitus [Näyttö pois päältä] -valinta ei ole käytettävissä C-tilassa. Katselutila Tallennettu kuva ja kuvaustiedot näytetään katselutilassa yhden kuvan näytössä. Vaihda yhden kuvan näytössä näytettävien tietojen tyyppi painamalla G-painiketta. Valitse CD-painikkeilla tyyppi ja paina sitten E-painiketta. Vakiotietojen näyttö Yks.koht. tietojen näyttö Histogramminäyttö RGB histogramminäyttö Näyttö ilman tietoja / 2000 F Yhden kuvan näyttö (Vakiotietojen näyttö) G Vakiotietojen näyttö Näytössä näkyy otettu kuva, tiedostomuoto, valotusparamterit ja opastusilmaisimet. Tarkat tiedot kuvien tallennusasetuksista ja -ajankohdasta näytetään (s.12). Otettu kuva ja kirkkaushistogrammi näytetään (s.13). Ei käytettävissä liikkuvan kuvan toiston aikana. Otettu kuva ja RGB-histogrammi näytetään (s.13). Ei käytettävissä liikkuvan kuvan toiston aikana / 2000 F Katselutilassa näytettävien tietojen valintanäyttö Ainoastaan otettu kuva näkyy näytössä. 1 Esittely 11

14 1 Esittely tmuistiinpanoja Katselutietojen näyttö -valintanäkymässä valittu näyttö näytetään katselutilassa, kun kameran virta katkaistaan ja kytketään takaisin päälle. Jos [Katselutietojen näyttö] -asetukseksi on A3-valikon kohdassa [Muisti] valittu [Pois], [Vakiotietojen näyttö] -näkymä näytetään aina ensin, kun kameraan kytketään virta (s.77). Yks.koht. tietojen näyttö Valokuvat 1/ 2000 F2.8 07/07/ mm ± ±0 ±0 G1A1 ±0 10:30 AM ± Videoleikkeet 1/ 125 F8.0 07/07/ '10" 55.0mm :30 AM ±0 ±0 ±0 ±0 ±0 G1A Otettu kuva 2 Kuvaustila (s.35) 3 Siirretty Eye-Fi-kortin kautta (s.80) 4 Suojausasetus (s.78) 5 Kansionumerotiedostonumero (s.78) 6 Kuvaustapa (s.46) 7 Autom.valot.mitt. (s.41) 8 Shake Reduction (s.17)/ Movie SR (s.19) 9 Objektiivin polttoväli 10 Tarkennustapa (s.43) 11 Suljinaika 12 Aukkoarvo 13 Herkkyys (s.40) 14 Valotuksen korjaus 15 Kirkkaan alueen korjaus (s.54) 16 Varjon korjaus (s.54) 17 Vääristymän korjaus 18 Smart Effect (s.59) 19 Salamatila (s.41) 20 Salamavalotuksen korjaus 21 Tiedostomuoto (s.52) 22 JPEG tall. pikselit (s.52)/ Videon tallennetut pikselit (s.52) 23 JPEG-laatu (s.52) 24 Neutraalisuodin (s.17)

15 25 Valkotasapaino (s.53) 26 Valkotasapainon hienosäätö 27 Kuvauksen päiväys ja kellonaika 28 Väriavaruus 29 HDR-kuvaus (s.54)/ Digitaalisuodin (s.57) 30 Mukautetun kuvan asetukset (s.55) 31 Mukautetut kuvaparametrit 32 Tallennusaika 33 Ääni 34 Kuvataajuus (s.52) Histogramminäyttö/RGB-histogramminäyttö Voit siirtyä AB-painikkeilla histogramminäytöstä RGBhistogramminäyttöön ja takaisin AB / 2000 F Kirkkaushistogrammi 1/ 2000 F RGB-histogrammi Toimintoasetuksien muuttaminen Kameran toimintoja ja niiden asetuksia voidaan valita ja muuttaa seuraavilla tavoilla: Toimintopainikkeet Ohjauspaneeli Valikot Paina ABCD-painikkeita valmiustilassa. Paina G-painiketta valmiustilassa. (Tässä käyttöoppaassa käytetään v-merkintää.) Paina F-painiketta. Toimintopainikkeiden käyttö A Herkkyys s.40 B Valkotasapaino s.53 C Salamatila s.41 D Kuvaustapa s.46 WXYZ 1 Esittely 1 Histogrammi (kirkkaus) 2 Siirry RGBhistogrammiin/ kirkkaushistogrammiin 3 Suojausasetus 4 Kansionumerotiedostonumero 5 Tallenna RAW-data 6 Tiedostomuoto 7 Suljinaika 8 Aukkoarvo 9 Herkkyys 10 Valotuksen korjaus 11 Histogrammi (R) 12 Histogrammi (G) 13 Histogrammi (B) 13

16 Ohjauspaneelin käyttö G 1 Esittely Voit määrittää usein käytettyjä kuvaustoimintoja. Paina G-painiketta valmiustilassa. Kuvasuhde Valitse kohde ABCD-painikkeilla Muuta asetuksia V-valitsimella. E Kuvasuhde Peruuta Voit peruuttaa asetuksien määrittämisen painamalla F-painiketta. Vahvista kohteen valinta ja palaa ohjauspaneeliin painamalla E-painiketta. 14

17 Valikoiden käyttäminen F Useimpia toimintoja käytetään valikoista käsin. Ohjauspaneelista käsin käytettäviä toimintoja voidaan käyttää myös valikoista. Valikoiden numerot Neutraalisuodin Vääristymän korjaus Dyn. alueen asetukset ISO-kohinanpoisto Shake Reduction Anna polttoväli Poistu 50mm 1 23 Mukautettu kuva Digitaalisuodin HDR-kuvaus Kuvanottoasetukset AF/MF-asetukset Autom.valot.mitt. Poistu Poistu valikkonäytöstä painamalla F-painiketta. Voit näyttää ponnahdusvalikon painamalla D-painiketta. Siirry haluamallesi valikon välilehdelle V-valitsimella. Valitse kohde AB-painikkeilla Mukautettu kuva Digitaalisuodin HDR-kuvaus Kuvanottoasetukset AF/MF-asetukset Autom.valot.mitt. Poistu Voit näyttää alivalikon painamalla D-painiketta. 1 Esittely Neutraalisuodin Vääristymän korjaus Dyn. alueen asetukset ISO-kohinanpoisto Shake Reduction Anna polttoväli Peruuta Valitse kohde AB-painikkeilla. Kuvanottoasetukset Kuvasuhde Tiedostomuoto JPEG tall. pikselit JPEG-laatu Voit sulkea ponnahdusvalikon painamalla F-painiketta. Voit vahvistaa kohteen valinnan painamalla E-painiketta. Voit palata edelliseen näkymään painamalla F-painiketta. tmuistiinpanoja Kuvaustilassa A1-valikko näytetään aina ensimmäisenä, kun F-painiketta painetaan. Voit näyttää viimeksi valitun valikon välilehden ensimmäisenä valitsemalla E3-valikosta [15. Tallenna valikon sijainti]. Asetukset voidaan palauttaa oletusarvoihinsa valitsemalla D3-valikosta [Palauta] (ei koske kaikkia toimintoja). 15

18 Valikkoluettelo 1 Kuvaustilavalikot Esittely 16 Valikko Vaihtoehto Toiminto Oletusasetus Sivu A1 Mukautettu kuva *1 Tällä määritetään kuvan viimeistelysävy, kuten väri ja kontrasti ennen kuvan Kirkas s.55 ottamista. Digitaalisuodin *1 Lisää kuviin digitaalisuodintehosteita. Ei suodinta s.57 HDR-kuvaus *1 Ottaa suuren dynamiikka-alueen HDR-kuvauksen käyttöön. Pois s.54 Kuvanottoasetukset AF/MF-asetukset Kuvasuhde *1 Määrittää kuvan vaaka- ja pystysuunnan suhteen. Tiedostomuoto *1 Määrittää kuvien tiedostomuodon. JPEG JPEG tall. pikselit *1 Määrittää JPEG-muodossa tallennettujen kuvien tallennuskoon. q JPEG-laatu *1 Määrittää JPEG-muodossa tallennettujen kuvien laadun. m Tarkennustapa *1 Autom. tarkennustapa *1 AF-apuvalo MF-autom. zoom Tarkennuksen korostus *1 Valitsee automaattitarkennus- tai manuaalitarkennustilan. Valitsee automaattitarkennustavan v-tilassa. Määrittää, käytetäänkö apuvaloa, kun automaattitarkennusta käytetään heikossa valaistuksessa. Suurentaa näyttöä ja helpottaa kohteen tarkentamista. Korostaa tarkennetun kohteen ääriviivat ja helpottaa siten tarkennuksen tarkastamista. w s.52 v s.43 Useita AFpisteitä s.44 Päällä s.43 Pois s.45 Pois s.46

19 Valikko Vaihtoehto Toiminto Oletusasetus Sivu A1 Autom.valot.mitt. *1 kirkkauden mittaamiseen ja valotuksen Valitsee, mitä kennon osaa käytetään määrittämiseen. A2 A3 Neutraalisuodin *1 Vääristymän korjaus *1 Dyn. alueen asetukset Kirkkaan alueen korjaus *1 Varjon korjaus *1 Määrittää käytetäänkö objektiivin sisäänrakennettua neutraalisuodinta. Vähentää objektiivien ominaisuuksista johtuvia vääristymiä. Lisää kuvan dynamiikkaa ja estää liian kirkkaat alueet kuvissa. Lisää kuvan dynamiikkaa ja estää liian tummat alueet kuvissa. Monilohko s.41 Pois - Päällä - Autom Autom ISO-kohinanpoisto Määrittää kohinanpoiston asetukset suurella ISO-herkkyydellä kuvattaessa. Autom s.40 Shake Reduction *1 Kytkee kuvanvakaajatoiminnon. Päällä - Anna polttoväli Elävä näkymä Elektroninen vesivaaka Määrittää objektiivin polttovälin, mikäli käytössä on objektiivi, jonka polttovälitietoa kamera ei pysty lukemaan. Näyttää kameran kulman (vaakaja pystysuunnassa) valmiustilassa. s.54 0,0 mm s.86 Päällä Ruudukkonäkymä Näyttää ruudukon valmiustilassa. Pois Histogramminäyttö Näyttää histogrammin valmiustilassa. Pois Kirkkaushälytys Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena valmiustilassa. Pois s.10 1 Esittely 17

20 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu A3 Pikakatselu *1 Toiminnot voidaan asettaa myös ohjauspaneelista. Näyttöaika Määrittää pikakatselun näyttöajan. 1s Suurenna pikakatselu Tallenna RAW-data Määrittää, näytetäänkö suurennettu kuva pikakatselussa. Määrittää, tallennetaanko RAW-kuva pikakatselussa. Pois Päällä Poista Määrittää, poistetaanko näkyvissä oleva kuva pikakatselussa. Päällä Histogramminäyttö Näyttää histogrammin pikakatselussa. Pois Kirkkaat (ylivalottuneet) alueet vilkkuvat Kirkkaushälytys Pois punaisena pikakatselussa. Pikavalitsin Määrittää pikavalitsimen toiminnot. Smart Effect s.57 Vihreä painike Muisti Vihreä painike Määrittää toiminnon M-painikkeelle. Vihreä painike s.73 Liike M/TAv-tilassa E-valinta ohjelmassa Määrittää kameran toiminnon, joka suoritetaan, kun M-painiketta painetaan L / K-tilassa. Määrittää asetuksen, jota muutetaan, kun V-valitsinta käännetään G-tilassa. Määrittää, mitkä asetukset tallennetaan, kun kamerasta katkaistaan virta. s.33 P LINE s.74 P SHIFT s.74 Kaikki Päällä paitsi Tarkennuspiste, Digitaalisuodin, HDR-kuvaus s.77 18

21 Videovalikko Valikko Vaihtoehto Toiminto Oletusasetus Sivu C1 Valotusasetus *1 Määrittää, säädetäänkö suljinaikaa ja aukkoarvoa AE-ohjelma s.39 manuaalisesti. Digitaalisuodin *1 Lisää videoon digitaalisuodintehosteen. Ei suodinta s.57 Videokuvausasetukset *1 Määrittää videon tallennettujen pikseleiden u/30 fps s.52 määrän ja kuvataajuuden. Videon jatkuva AF Jatkaa automaattitarkennusta myös videon tallennuksen aikana. Päällä s.39 Tallen. äänen voimak. *1 Määrittää tallennuksen äänenvoimakkuustason. Äänenvoimakkuustaso 3 - Movie SR *1 Kytkee liikkuvan kuvan kuvanvakaajatoiminnon. Päällä - *1 Toiminnot voidaan asettaa myös ohjauspaneelista. 1 Esittely 19

22 Katseluvalikko 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu B1 Diaesitys Pikazoom Kirkkaushälytys Näyttöaika Määrittää kuvien näyttövälin. 3 s Näyttötehoste Määrittää kuvien välisen näyttötehosteen. Pois Toista katselu Aloittaa diaesityksen uudelleen alusta, kun viimeinen kuva on näytetty. Pois Autom.liik.kuv.toisto Toistaa videoleikkeet diaesityksen aikana. Päällä Asettaa suurennuksen esiasetuksen kuvien suurennustoimintoa varten. Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisena katselutilassa, kun Vakiotietojen näyttö- tai Histogramminäyttö-toiminto on valittuna. s.63 Pois - Pois - Autom. kuvan kääntö Kääntää pystysuunnassa otetut kuvat sekä kuvat, joiden kääntötiedot on muutettu. Päällä s.63 Poista kaikki kuvat Poistaa kerralla kaikki tallennetut kuvat

23 Asetusvalikot Valikko Vaihtoehto Toiminto Oletusasetus Sivu D1 Language/W Vaihtaa näyttökielen. English s.30 Päiväyk. asetus Maailmanaika Äänitehosteet Määrittää päivämäärän ja kellonajan sekä niiden muodon. Vaihtaa näytetyn päivämäärän ja kellonajan kotikaupunkisi tai muun määritetyn kaupungin mukaiseksi. Ottaa käyttöäänet käyttöön tai poistaa ne käytöstä sekä muuttaa äänenvoimakkuutta seuraaville toiminnoille: Tarkennettu, AE-L, Ajastin, Kaukosäädin, 1 pain. tiedostomuoto sekä Sulkimen ääni. 01/01/2014 s.31 Kotikaupunki s.76 Äänenvoimakkuus 3 Sulkimen ääni: 1 Muut: Päällä Määrittää, näytetäänkö käyttöopastustiedot, Opastusnäyttö Päällä LCD-näyttö kun kuvaustila vaihdetaan. s.11 Näytön väri Vaihtaa ohjauspaneelin ja valikoiden väriä. 1 LCD-näyttöasetukset Säätää näytön kirkkautta ja väriä Esittely 21

24 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu D2 D3 Vilkkumisen väh. Liitäntäasetukset Videolähtö HDMI-lähtö USB-liitäntä Vähentää näytön vilkkumista määrittämällä virransyötön taajuuden. Määrittää lähtösignaalin muodon, kun kamera kytketään AV-laitteeseen videotuloliitännän kautta. Määrittää lähtösignaalin muodon, kun kamera kytketään AV-laitteeseen HDMI-tuloliitännän kautta. Kytkee USB-liitäntätilan, kun kamera kytketään tietokoneeseen. 50 Hz - - s.64 Autom s.64 MSC s.90 Kansion nimi Määrittää kuvien tallennukseen käytettyjen kansioiden nimeämisjärjestelmän. Päiv. s.78 Luo uusi kansio Luo muistikortille uuden kansion. - s.78 Tiedostonumero Eye-Fi Virransäästö Autom. virrankatk. Palauta Juokseva numerointi Nollaa tiedostonumero Määrittää, jatketaanko tiedostonimien juoksevaa numerointia myös silloin, kun luodaan uusi kansio. Nollaa tiedostonumerot ja aloittaa uudelleen numerosta Määrittää kameran toiminnan, kun käytetään Eye-Fi-korttia. Säästää akkua asettamalla näytön himmentymään automaattisesti, kun toimintoja ei ole käytetty 5 sekuntiin. Määrittää ajan, jonka kuluttua kameran virta katkaistaan automaattisesti, mikäli mitään toimintoja ei käytetä. Nollaa toimintopainikkeiden sekä A-, C-, B- ja D-valikoiden, ohjauspaneelin sekä katselutilan valikon asetukset. Päällä - s.79 Pois s.80 Päällä - 1min s.30 - s.15 22

25 Valikko Vaihtoehto Toiminto Oletusasetus Sivu Pikselikartoitus Hakee ja korjaa CMOS-kennon vialliset pikselit. - s.90 D4 Pölynpoisto Puhdistaa CMOS-kennon ravistamalla sitä. - s.90 Alustaminen Alustaa muistikortin. - s.32 Laiteohjelmisto/aset. Näyttää kameran laiteohjelmistoversion. - - Mukautetut asetusvalikot 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu E1 1. Obj. sulkimen asetukset Määrittää, käytetäänkö objektiivisuljinta ja/vai elektronista suljinta. Vain objektiivisuljin s Herkkyysaskeleet Määrittää ISO-herkkyysasetuksen porrastuksen. 1 valotusaskel s AE-L ja AF-lukitus 4. Linkitä AE ja AF-piste Tällä asetetaan, lukitaanko valotusarvo, kun tarkennus on lukittu. Määrittää, yhdistetäänkö valotusarvo ja automaattitarkennuspiste tarkennusalueella monilohkomittauksessa. Pois - Pois s Haarukointijärjestys Määrittää valotuksen haarukoinnin järjestyksen s WB salamaa käytettäessä Määrittää salaman kanssa käytettävän valkotasapainoasetuksen. Automaatt. valkotasapaino s.53 23

26 1 Esittely Valikko Vaihtoehto Toiminto Oletusasetus Sivu E2 E3 7. Autom. WB, hehkulamppu 8. Aut. tark. laukaisuasetus Määrittää hehkulampun värisävyn, kun valkotasapainoasetus on g (Automaattinen valkotasapaino). Määrittää käytettävän toiminnon, kun laukaisin painetaan kokonaan alas v-tilassa. Pieni korjaus - Tarkennuspainotteisuus s AF kaukosäätimellä Määrittää, käytetäänkö automaattitarkennusta kuvattaessa kauko-ohjaimella. Pois s Tark. rengas AF-tilassa Poistaa tarkennusrenkaan käytöstä v-tilassa. Ota käyttöön s Salama alaspainettuna 12. Laukaisu varautum. aikana Määrittää välähtääkö kiinteä salama sen ollessa alaspainettuna. Määrittää voidaanko kamera laukaista kiinteän salaman latautuessa. Välähtää s.42 Pois s Väriavaruus Määrittää kuvan väriavaruuden. srgb Tallentaa kääntötietoja 15. Tallenna valikon sijainti 16. Auto SR pois päältä Nollaa muk. toiminto Määrittää, tallennetaanko kääntötiedot kuvattaessa. Tallentaa näytöllä viimeksi näytetyn valikkosivun ja näyttää sen uudelleen, kun F-painiketta painetaan seuraavan kerran. Poistaa kuvanvakaajatoiminnon käytöstä, kun ajastin tai kaukosäädin on käytössä. Palauttaa kaikki E 1 3 -valikoiden asetukset oletusarvoihin. Päällä s.63 Nollaa valikon sijainti s.15 Ota käyttöön Auto SR pois s

27 Hihnan kiinnittäminen 1 Pujota hihnan pää kiinnityslenkin läpi ja lukitse hihna pujottamalla se soljen sisään. 2 Kiinnitä toinen pää samalla tavalla. Objektiivin kiinnittäminen 1 Varmista, että kameran virta on katkaistu. 2 Irrota rungonsuojus (1) ja objektiivin takasuojus (2). Kun suojus on irrotettu, laske objektiivi käsistäsi siten, että kameraan kiinnitettävä pää on ylöspäin. 3 Kohdista kameran ja objektiivin kiinnitysmerkit (punaiset pisteet, 3) keskenään ja lukitse objektiivi kääntämällä sitä myötäpäivään, kunnes se naksahtaa. 3 2 Aloittaminen Objektiivin irrottaminen Aseta objektiivin etusuojus ensin paikalleen ja kierrä sitten objektiivia vastapäivään pitäen samalla objektiivin vapautuspainiketta (4) painettuna. 4 tmuistiinpanoja Lisätietoja kunkin linssin toiminnoista on kohdassa Toiminnot, joita voidaan käyttää eri objektiivien kanssa (s.85). 25

28 2 Aloittaminen uvaroitus Jos kameraan on kytketty virta objektiivia irrotettaessa, laukaisin lukittuu. Älä kiinnitä tai irrota objektiivia virran ollessa kytkettynä kameraan. Kiinnitä tai irrota objektiivi ympäristössä, joka on suhteellisen puhdas ja pölytön. Pidä rungonsuojus kiinnitettynä kameraan silloin, kun objektiivia ei ole kiinnitetty. Kiinnitä objektiivin taka- ja etusuojukset objektiiviin, kun irrotat sen kamerasta. Älä laita sormiasi kameran objektiivin kiinnityskohtaan äläkä kosketa CMOS-kennoa. Kameran rungossa ja objektiivin liitännässä on objektiivitietoliitäntöjä. Lika, pöly tai ruoste saattavat vahingoittaa sähköjärjestelmää. Toimita kamera lähimmälle huoltoedustajalle puhdistettavaksi. Emme vastaa muiden valmistajien objektiivien käytöstä aiheutuvista vahingoista, vaurioista tai toimintahäiriöistä. Akun ja akkulaturin käyttäminen Käytä tälle kameralle tarkoitettua akkua D-LI68 ja akkulaturia D-BC68P. Akun lataaminen 1 Kytke virtajohto akkulaturiin. 2 Liitä virtajohto pistorasiaan. Akkulaturi Merkkivalo Virtajohto 3 Aseta akku akkulaturiin siten, että akun A-merkintä on ylöspäin. Merkkivalo syttyy, kun akku latautuu, ja sammuu, kun akku on latautunut täyteen. 26

29 uvaroitus Älä käytä kameran mukana toimitettua akkulaturia D-BC68P muiden kuin ladattavien D-LI68-litium-ioniakkujen lataamiseen. Muiden akkujen lataaminen saattaa aiheuttaa vaurioita tai ylikuumenemisen. Vaihda akku uuteen seuraavissa tapauksissa: Jos merkkivalo vilkkuu tai ei syty, vaikka akku on asetettu laturiin oikealla tavalla Jos akku tyhjenee nopeammin, vaikka se on ladattu (akun käyttöikä saattaa olla lopussa) tmuistiinpanoja Enimmäislatausaika on noin 115 minuuttia (lämpötilasta ja akun jäljellä olevasta varauksesta riippuen). Lataa akku 0 40 C:n lämpötilassa. Akun asettaminen paikalleen ja poistaminen uvaroitus Aseta akku akkutilaan oikein päin. Jos akku asetetaan väärin, sitä ei ehkä voida enää irrottaa. Pyyhi akun navat pehmeällä liinalla ennen paikalleen asettamista. Älä avaa akkutilan kantta tai poista akkua, kun kameran virta on kytkettynä. Ole varovainen, koska kamera tai akku saattaa kuumentua, jos kameraa käytetään yhtäjaksoisesti pitkän aikaa. Poista akku kamerasta, jos et aio käyttää sitä pitkään aikaan. Akku voi vuotaa ja vaurioittaa kameraa, mikäli se jätetään kameraan pitkäksi ajaksi käyttämättä. Jos kamerasta poistettua akkua ei tulla käyttämään vähintään kuuteen kuukauteen, lataa akkua noin 30 minuutin ajan ennen varastointia. Lataa akku uudelleen 6 12 kuukauden välein. Säilytä akkua paikassa, jossa lämpötila pysyy huoneenlämpötilassa tai sen alapuolella. Älä säilytä akkua kuumassa paikassa. Päivämäärä ja aika on ehkä asetettava uudelleen, jos kamera on ilman akkua pitkään. Jos näin käy, aseta päivämäärä ja kellonaika uudelleen. 1 Siirrä akkutilan kantta nuolen 1 suuntaan. 2 Aseta akku kameraan A-merkintä objektiiviin päin siten, että akku lukittuu paikalleen. Irrota akku työntämällä akun lukitusvipua sormella nuolen 3 suuntaan. 3 Sulje akkutilan kansi ja siirrä sitä sitten nuolen suuntaan (5). tmuistiinpanoja Akun varaustasoa ei ehkä näytetä oikein, jos kameraa käytetään alhaisessa lämpötilassa tai jatkuvaa kuvausta on käytetty pitkän aikaa Aloittaminen 27

30 2 Aloittaminen 28 Akun suorituskyky heikkenee väliaikaisesti kylmissä olosuhteissa. Kun käytät kameraa kylmässä, varaa mukaan ylimääräisiä akkuja tai akkuja ja pidä ne lämpimänä taskussasi. Tyhjentyneen akun suorituskyky palautuu ennalleen, kun se viedään takaisin huoneenlämpöön. Kun matkustat ulkomailla tai aiot ottaa paljon kuvia, pidä mukana vara-akkuja. Verkkolaitteen käyttäminen Suosittelemme, että käytät K-AC115-verkkolaitetta (lisävaruste), jos käytät näyttöä pitkän aikaa yhtäjaksoisesti tai kun kytket kameran tietokoneeseen tai AV-laitteeseen. 1 Varmista, että kameran virta on katkaistu ja avaa sitten akkutilan kansi. Irrota akku, jos se on asetettu kameraan. 2 Vedä akkukotelon alapuolella olevaa liitäntäkaapelin suojakantta (1) alaspäin ja aseta tasavirtaliitin akkukoteloon. Irrota tasavirtaliitin työntämällä akun lukitusvipua sormella nuolen (2) suuntaan Sulje akkutilan kansi. Varmista, että liitäntäkaapeli on liitäntäkaapelin suojakannen ulkopuolella. 4 Kytke tasavirtaliitin ja verkkolaite. 5 Kytke virtajohto verkkolaitteeseen ja kytke sitten virtajohto pistorasiaan. uvaroitus Varmista, että virta on katkaistu kamerasta ennen verkkolaitteen liittämistä tai irrottamista. Varmista, että liittimet ovat kunnolla kiinni. Jos virta katkeaa kameran lukiessa muistikortin tietoja, muistikortti ja tallennetut tiedot voivat vaurioitua. Aseta liitäntäkaapelin suojakansi takaisin alkuperäiseen asentoonsa, kun olet irrottanut tasavirtaliittimen. Lue verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä.

31 Muistikortin asettaminen kameraan Tässä kamerassa käytetään yleisesti saatavana olevia SD-, SDHC- tai SDXC-muistikortteja. Myös sisäänrakennetulla langattomalla LAN-yhteydellä varustettua SD-muistikorttia (Eye-Fi-korttia) voidaan käyttää. (Tässä käyttöoppaassa näistä muistikorttityypeistä käytetään yleisnimitystä "muistikortti".) 1 Varmista, että kameran virta on katkaistu. 2 Avaa korttitilan kansi siirtämällä sitä nuolen 1 osoittamaan suuntaan. 1 2 uvaroitus Älä poista muistikorttia silloin, kun muistikortin merkkivalo palaa. Jos muistikorttitilan kansi avataan, kun kameraan on kytketty virta, kameran virta katkeaa. Älä avaa kantta kameran käytön aikana. Alusta tällä kameralla uudet, käyttämättömät muistikortit tai muistikortit, joita on käytetty muissa laitteissa (s.32). Käytä videoleikkeiden tallentamiseen muistikorttia, jonka siirtonopeus on mahdollisimman suuri. Jos kirjoitusnopeus on tallennusnopeutta pienempi, tallentaminen voi keskeytyä. 2 Aloittaminen 3 Työnnä muistikortti kokonaan paikalleen kortin etikettipuoli näyttöön päin. Poista muistikortti työntämällä sitä kerran sisäänpäin. 4 Sulje korttitilan kansi ja siirrä sitä sitten nuolen 4 suuntaan

32 2 Aloittaminen Aloitusasetukset Kytke kameraan virta ja määritä aloitusasetukset. Kameran kytkeminen päälle 1 Paina virtakytkintä. Katkaise kamerasta virta painamalla virtakytkintä uudelleen. Kun kameraan kytketään virta ensimmäisen kerran ostamisen jälkeen, [Language/W]-näkymä avautuu. tmuistiinpanoja Virta katkeaa automaattisesti, jos et käytä kameraa tietyn ajan kuluessa (oletusasetus: 1 minuutti). Voit muuttaa asetusta D3-valikon kohdassa [Autom. virrankatk.]. Näyttökielen asettaminen 1 Valitse haluttu kieli ABCD-painikkeilla ja paina sitten E-painiketta. [Alkuperäisasetus] -näkymä avautuu valitulla kielellä. Siirry vaiheeseen 6, jos kohtaa F (Kotikaupunki) ei tarvitse muuttaa. 2 Siirrä B-painikkeella kehys kohtaan F ja paina sitten D-painiketta. [F Kotikaupunki]-näkymä avautuu. 3 Valitse kaupunki CD-painikkeilla. Vaihda aluetta V-valitsimella. Luettelo kaupungeista, jotka voidaan asettaa kotikaupungiksi, on kohdassa Maailmanajan kaupunkien luettelo (s.98). Alkuperäisasetus Helsinki Peruuta Helsinki Kesäaika Peruuta Asetukset on tehty Kotikaupunki 4 Valitse B-painikkeella [Kesäaika] (kesäaika), ja valitse sitten CD-painikkeilla S tai T. 5 Paina E-painiketta. Kamera palaa [Alkuperäisasetus]-näkymään. Suomi 30

33 6 Valitse B-painikkeella [Asetukset on tehty] ja paina sitten E-painiketta. [Päiväyk. asetus] -näkymä avautuu. Alkuperäisasetus Helsinki Peruuta Asetukset on tehty Suomi Päivämäärän ja kellonajan asettaminen 1 Paina D-painiketta ja valitse sitten päiväyksen muoto AB-painikkeilla. Päiväyk. asetus Päiväyk. muoto Peruuta pp/kk/vvp k / v 24h Päiv. 01/01/2014 Kellonaika 00:00 Asetukset on tehty 2 2 Paina D-painiketta ja valitse sitten 24 tai 12 tunnin näyttö AB-painikkeilla. 3 Paina E-painiketta. Valintakehys palaa kohtaan [Päiväyk. muoto]. 4 Paina B-painiketta ja paina sitten D-painiketta. Kehys siirtyy kuukauden kohdalle, jos päiväyksen muotona on [pp/kk/vv]. Aloittaminen 5 Valitse kuukausi AB-painikkeilla. Aseta päivä, vuosi ja kellonaika samalla lailla. Päiväyk. asetus Päiväyk. muoto 00:00 24h Päiv. 01/01/2014 Kellonaika pp/kk/vvp k / v Asetukset on tehty Peruuta 6 Valitse B-painikkeella [Asetukset on tehty] ja paina sitten E-painiketta. Kamera siirtyy kuvaustilaan ja kuva voidaan ottaa. Päiväyk. asetus Päiväyk. muoto Peruuta 10:00 tmuistiinpanoja Voit muuttaa kieli-, päivämäärä- ja kellonaika-asetuksia myöhemmin D1-valikosta käsin (s.21). 24h Päiv. 07/07/2014 Kellonaika pp/kk/vvp k / v Asetukset on tehty 31

34 2 Aloittaminen Muistikortin alustaminen 1 Paina F-painiketta. A1-valikko tulee näkyviin. 2 Voit näyttää D4-valikon käyttämällä valitsinta V. 3 Valitse AB-painikkeilla [Alustaminen] ja paina sitten D-painiketta. [Alustaminen]-näkymä avautuu. 4 Valitse A-painikkeella [Alustaminen] ja paina sitten E-painiketta. Alustaminen aloitetaan. Kun alustaminen on suoritettu, ennen valikon valitsemista näkyvissä ollut näkymä avautuu. Alustaminen Kaikki tiedot poistetaan Alustaminen Peruuta uvaroitus Älä poista muistikorttia alustamisen aikana. Kortti voi vaurioitua. Ota huomioon, että alustaminen poistaa kaikki tiedot: sekä suojatut että suojaamattomat. D4 tmuistiinpanoja Kun muistikortti alustetaan, kortin nimeksi annetaan "Q-S1". Kun kamera kytketään tietokoneeseen, tietokone tunnistaa muistikortin "Q-S1"-nimisenä siirrettävänä levynä. Kuvauksen perustoiminnot Voit ottaa kuvia R-tilassa. Tällöin kamera valitsee parhaiten sopivan kuvaustilan automaattisesti. 1 Irrota objektiivin etusuojus painamalla sen ylä- ja alaosaa kuvan mukaisesti. 2 Kytke kameraan virta. 3 Aseta tilanvalitsin R -asentoon. Valintaosoitin 32

35 Valittu kuvaustila näkyy näytöllä (opastusnäyttö). 4 Tarkastele kohdetta näytöltä. 5 Mikäli käytät zoomobjektiivia, voit vaihtaa kuvan sommittelua kiertämällä zoomausrengasta oikealle tai vasemmalle. Auto Picture 7 Paina laukaisin kokonaan alas. Otettu kuva näkyy näytöllä (pikakatselu). Käytettävissä olevat toiminnot L J Poistaa kuvan. Tallentaa RAW-kuvan. y Pikakatselun näkymän asettaminen (s.18) 2 Aloittaminen 6 Suuntaa automaattitarkennuksen tarkennuskehys kohteeseen ja paina laukaisin puoliväliin. Automaattitarkennuksen tarkennuskehys muuttuu vihreäksi ja kuulet merkkiäänen, kun kohteeseen on tarkennettu. y Äänitehosteiden asettaminen (s.21) 1/ 2000 F Automaattitarkennuksen tarkennuskehys 33

36 2 Aloittaminen 34 Kuvien katseleminen Katso otettua kuvaa näytöllä. 1 Paina 3-painiketta. Kamera siirtyy katselutilaan ja viimeisimpänä otettu kuva näytetään (yhden kuvan näyttö). 2 Näytä ottamasi kuva. Käytettävissä olevat toiminnot C D L V oikealle V vasemmalle J G B Näyttää edellisen kuvan. Näyttää seuraavan kuvan. Poistaa kuvan. Suurentaa kuvaa (enintään 16-kertaiseksi). Voit muuttaa näytettävää aluetta ABCD-painikkeilla. Voit palauttaa näyttöalueen näytön keskelle painamalla M-painiketta. Siirtyy pikkukuvanäkymään (s.61). Tallentaa RAW-kuvan (vain jos JPEG-kuva otettiin ja tiedot ovat puskurimuistissa). Muuttaa näytettävien tietojen tyyppiä (s.11). Näyttää toistotilavalikon (s.60). tmuistiinpanoja Kun Jv näkyy näytöllä, juuri otettu JPEG-kuva voidaan tallentaa myös RAW-muodossa (Tallenna RAW-data).

37 Sopivan kuvaustilan valitseminen Valitsee kuvaustilan, joka sopii kohteelle ja kuvausolosuhteille parhaiten. Alla mainitut kuvaustilat ovat käytettävissä tässä kamerassa. Kuvaustila Käyttötarkoitus Sivu R (Auto Picture-tilat) S (Scene-tilat) U (Pehmennyksen hallinta -tila) G/I/J/L (Valotustilat) C (Videotila) Kamera valitsee parhaiten sopivan kuvaustilan automaattisesti: a (Vakio), b (Muotokuva), c (Maisema), d (Makro), f (Yömuotokuva), g (Auringonlasku), h (Sinitaivas) or i (Metsä). Voit valita haluamasi Scene-tilan useasta vaihtoehdosta. Voit luoda kuvan, joka näyttää suurimmalla aukolla ja lyhyellä syvyysterävyysalueella otetulta. Kamera luo kuvan ottamalla useita kuvia eri tarkennusasetuksella ja yhdistämällä ne yhdeksi kuvaksi. Muuttaa suljinaikaa ja aukkoarvoa. s.32 s.35 s.36 s.37 Tallentaa videon. s.39 tmuistiinpanoja Asetettavat parametrit riippuvat valitusta tallennustilasta. Katso lisätietoja kohdasta Kuvaustilojen rajoitukset (s.82). Scene-tilat 1 Aseta tilanvalitsin S-asentoon. Scene-tilan valintanäyttö avautuu. 2 Valitse Scene-tila ABCD-painikkeilla. b c d e f g h Muotokuva Maisema Makro Liikkuva kohde Yömuotokuva Auringonlasku Sinitaivas Muotokuva Soveltuu muotokuviin. Ihonväri toistuu terveenä ja kirkkaana Peruuta Soveltuu muotokuviin. Ihonväri toistuu terveenä ja kirkkaana. Sopii maisemakuvaukseen. Puiden vihreät sävyt toistuvat värikkäinä. Sopii pienien kohteiden, kuten kukkien, kolikoiden ja korujen kuvaamiseen läheltä. Sopii nopeasti liikkuvien kohteiden kuvaamiseen. Sopii ihmisten kuvaamiseen heikossa valaistuksessa, kuten iltahämärässä tai yöllä. Sopii auringonnousujen tai -laskujen tallentamiseen kauniin värikkäinä. Sopii sinisen taivaan kuvaamiseen. Tallentaa sinisävyt voimakkaina. i Metsä Voimistaa puiden ja auringonsäteiden värejä ja muodostaa värikkään kuvan. j Yökuvaus Sopii yökuvaukseen. 3 Kuvaaminen 35

38 k Yökuvaus HDR Ottaa kolme kuvaa peräkkäin eri valotustasoilla ja yhdistää ne yhdeksi kuvaksi. Pehmennyksen hallinta -tila l r Yökuva HDR Näppäilykuvien ottamiseen heikosti valaistussa paikassa. Ottaa 3 kuvaa ja yhdistää ne laajan dynamiikka-alueen HDR-kuvaksi. 1 Aseta tilanvalitsin U-asentoon. 3 Kuvaaminen 36 n m o p q s t u v Pikamakro Ruoka Lemmikki Lapset Surffaus & lumi Vastavalosiluetti Kynttilänvalo Näyttämövalaistus Museo Sopii pienien kohteiden kuvaamiseen nopeasti läheltä. Soveltuu ruoan kuvaamiseen. Värikylläisyys on suuri, jotta ruoka näyttää herkulliselta. Soveltuu liikkuvien lemmikkien kuvaamiseen. Liikkuvien lasten kuvaamiseen. Ihon väri toistuu terveenä ja kirkkaana. Käytä tätä ohjelmaa kuvatessasi häikäisevää taustaa, kuten lumista maisemaa kohti. Tallentaa kohteen siluettina vastavaloon kuvattaessa. Soveltuu kuvaamiseen kynttilänvalossa. Heikosti valaistussa paikassa olevien, liikkuvien kohteiden kuvaamiseen. Voit ottaa kuvia paikoissa, joissa salaman käyttö on kielletty. 3 Paina E-painiketta. tmuistiinpanoja Voit vaihtaa Scene-tilan ohjauspaneelista tai A1-valikosta. 2 Voit säätää pehmennyksen määrää V-valitsimella. Tarkista kuvan pehmennystehoste katselutilassa. 1/ 2000 F uvaroitus Pehmennyksen hallinta -tila on käytettävissä vain, kun käytetään automaattitarkennuksella varustettua objektiivia (s.85). Älä liikuta kameraa kuvatessasi. Kaikkia toimintoja ei voida käyttää tässä tilassa (s.82). Saattaa olla, että pehmennystehoste ei onnistu odotusten mukaisesti seuraavissa tilanteissa ja seuraavanlaisia kohteita kuvattaessa: Huono yleiskontrasti Suihkulähteet tai muut kohteet, jotka vaihtavat väriä tai muotoa jatkuvasti Liikkuvat kohteet Pienet kohteet Kuva-alan reunoilla olevat kohteet Kuvaus vastavaloon Kuvaus erikoissuotimilla Kaukana olevat kohteet

39 Valotustilat x: Käytettävissä #: Rajoitettu : Ei käytettävissä Tila G Ohjelmall. autom. valotus I Suljinaikapainott. autom. valotus J Aukkopainotteinen autom. valotus L Käsivalotus Suljinajan muuttaminen Aukkoarvon muuttaminen Herkkyyden vaihtaminen *1 Voit määrittää muutettavan arvon A3-valikon [Vihreä painike]-kohdassa (s.74). *2 Kun herkkyysasetukseksi on valittu [ISO AUTO], kamera toimii K (Sulkimen ja aukon etus. autom. valotus) -tilassa. Valotuksen korjaus # *1 # *1 x x x x x x x x x x x *2 1 Aseta tilanvalitsin G-, I-, J- tai L-asentoon. Muutettavissa olevan arvon kohdalla näkyy D. 2 Voit säätää arvoa V-valitsimella. 3 Paina L-tilassa J-painiketta (1) ja muuta aukkoarvoa V-valitsimella (2). G/I/J-tilassa valotuksen korjausarvoa voidaan säätää (1/3 EV:n askelin välillä EV) samalla tavalla. Käytettävissä olevat toiminnot J M 1/ 2000 F EV 1/ 2000 F Valotuksen korjauspalkki Aloittaa/lopettaa korjausarvon säätämisen. Palauttaa säätöarvon oletusasetukseksi. 1 2 ±0EV 37 3 Kuvaaminen 37

40 3 Kuvaaminen tmuistiinpanoja Valotuksen haarukoinnin avulla voit ottaa kuvia säätäen samalla valotusta automaattisesti (s.49). Oikeaa valotusta ei ehkä saavuteta valitulla suljinajalla ja aukkoarvolla, jos herkkyysasetus on valittu itse. L-tilassa ero oikeaan valotukseen näytetään EV-pylväsasteikolla, kun suljinaikaa tai aukkoarvoa säädetään. Voit määrittää toiminnon, joka valitaan, kun M-painiketta painetaan kameran ollessa L/K-tilassa. Määritä asetus A3-valikon [Vihreä painike] -kohdassa (s.74). ISO 1600:aa korkeammat herkkyysarvot eivät ole käytettävissä, jos suljinaika on 2 sekuntia tai pitempi I/L-tilassa. Kuvaus aikavalotustilassa uvaroitus Aikavalotus on käytettävissä vain, jos objektiivissa on objektiivisuljin (s.85). Kaikkia toimintoja ei voida käyttää tässä tilassa (s.82). Syväterävyyden tarkistaminen (Esikatselu) Jos [Esikatselu]-toiminto on määritetty M-painikkeelle A3-valikon [Vihreä painike] -kohdassa, voit tarkistaa syväterävyyden ennen kuvan ottamista (s.73). 1 Aseta tilanvalitsin L-asentoon. 2 Käännä V-valitsinta vasemmalle. V-ilmaisin tulee näkyviin hitaimman suljinnopeuden jälkeen. F Paina laukaisinta. Suljin pysyy avoinna niin kauan kuin laukaisinta painetaan (enintään 30 sekuntia). 4 Siirrä sormesi pois laukaisimelta. Valotus päättyy. 38

41 Liikkuvan kuvan tallennustila 1 Aseta tilanvalitsin C-kohtaan. Voit säätää valotuksen korjausarvoa V- ja J-säätimillä, kun C1-valikon [Valotusasetus]-kohdan asetukseksi on valittu o. 2 Paina laukaisin puoliväliin. Jos [Tarkennustapa]-asetukseksi on valittu v, kuva tarkennetaan automaattisesti. 3 Paina laukaisin kokonaan alas. Reaaliaikaisen kuvan tallennus alkaa. R vilkkuu näytön vasemmassa yläkulmassa. Jos [Tarkennustapa]-asetukseksi on valittu v, voit tarkentaa kuvan automaattisesti painamalla E-painiketta. 4 Paina laukaisin kokonaan alas. Videon tallennus loppuu. Ääni 10'30" Tallennusaika uvaroitus Jos videokuvan yhteydessä tallennetaan ääntä, myös kameran toiminnasta aiheutuvat äänet tallennetaan. Jos liikkuvan kuvan tallennuksen yhteydessä käytetään kuvankäsittelytoimintoa, kuten digitaalisuodinta, tallennettavasta videotiedostosta voi jäädä pois joitakin kuvia. Jos kameran sisälämpötila nousee korkeaksi videokuvan tallennuksen aikana, tallentaminen voi keskeytyä. tmuistiinpanoja Voit vaihtaa videokuvan asetuksia ohjauspaneelista tai C1-valikosta (s.19). Jos [Tarkennustapa]-asetukseksi on valittu v, C1-valikon [Videon jatkuva AF] -asetukseksi asetetaan [Päällä], ja jokin muu automaattitarkenteinen objektiivi kuin 06 TELEPHOTO ZOOM on käytössä, automaattitarkennus jatkuu myös tallennuksen aikana. Videokuvaa voidaan tallentaa yhtäjaksoisesti 4 Gt tai 25 minuuttia. Kun muistikortti on täynnä, tallennus pysäytetään ja videoleike tallennetaan. Voit käyttää videokuvan tallennuksessa myös lisävarusteena saatavaa kaukosäädintä. Valitse Kuvaustapa-näytössä Q (s.48). Videoleikkeiden katseleminen 1 Valitse toistettava videoleike yhden kuvan näytössä tai katselutilassa. Käytettävissä olevat toiminnot A D Pidä D- painiketta painettuna Toistaa videoleikkeen/ keskeyttää toiston. Siirtyy yhden kuvan eteenpäin (kun toisto on keskeytetty). Pikakelaus eteenpäin. 10'00" Kuvaaminen 39

42 C Siirtyy yhden kuvan taaksepäin (kun toisto on keskeytetty). Valotuksen asettaminen Pidä C- painiketta painettuna Pikakelaus taaksepäin. Herkkyys 3 Kuvaaminen B V J Pysäyttää toiston. Säätää äänenvoimakkuutta (6 tasoa). Tallentaa näytössä olevan kuvan JPEG-tiedostona (kun toisto on keskeytetty). tmuistiinpanoja Katselutilan valikon [Liikk.kuvan muokk.] -toiminnon avulla videoleikkeitä voidaan jakaa ja valittuja kuvia poistaa (s.70). 1 Paina A-painiketta valmiustilassa. 2 Valitse kohde AB-painikkeilla. W ISO AUTO Määrittää herkkyysalueen säädön automaattiseksi. Suurinta arvoa voidaan muuttaa. ISO Määrittää kiinteän arvon (ISO 100 ISO12 800). 3 Voit valita arvon V-valitsimella. 4 Paina E-painiketta. Kamera palaa valmiustilaan Peruuta 100 tmuistiinpanoja Määrittää ISO-herkkyysasetuksen porrastuksen E1-valikon [2. Herkkyysaskeleet] -asetuksen mukaisesti. Suuri herkkyys voi aiheuttaa kuviin enemmän kohinaa. Voit vähentää kuvien kohinaa käyttämällä A2 -valikon [ISO-kohinanpoisto]-asetusta. ISO 40 Autom Pieni/Suuri Käyttää optimoitua kohinanpoistoasetusta koko herkkyysalueella. Käyttää kohinanpoistoa valitulla kiinteällä asetuksella koko herkkyysalueella.

43 Autom.valot.mitt. Voit valita, mitä kennon osaa käytetään kirkkauden mittaamiseen ja valotuksen määrittämiseen. Määritä asetus ohjauspaneelissa tai A1-valikon [Autom.valot.mitt.]-kohdassa. A Monilohko B Keskustapainotteinen C Piste v/a1 Mittaa kirkkauden useilta kennon alueilta. Vastavaloon kuvattaessa tässä tilassa valotusta säädetään automaattisesti. E1-valikon [4. Linkitä AE ja AF-piste] -kohdassa voit yhdistää valotuksen ja automaattitarkennuspistee n tarkennusalueella. Mittaa kirkkauden painottaen kennon keskiosaa. Herkkyys kasvaa keskellä, eikä automaattista säätöä tehdä edes vastavalo-olosuhteissa. Mittaa kirkkauden vain rajoitetulta alueelta kennon keskeltä. Tämä asetus on kätevä, kun kuvataan pientä kohdetta. Kiinteän salaman käyttäminen 1 Paina C-painiketta valmiustilassa. 2 Valitse kohde CD-painikkeilla. A B C D E Autom. välähdys Autom. salama + punasilm. väh. Salama käytössä Salama päällä + punasilm. väh. Hidas synk. Peruuta Autom. välähdys 0.0 Mittaa automaattisesti ympäristön valaistuksen ja päättää käytetäänkö salamaa. Y Väläyttää automaattisalamaa edeltävän esisalaman punasilmäisyyden vähentämiseksi. Salama välähtää joka kerta, kun otetaan kuva. Väläyttää pääsalamaa edeltävän esisalaman. Asettaa hitaan suljinajan. Käytä tätä asetusta kuvatessasi muotokuvaa, kun taustalla on esimerkiksi auringonlasku. 3 Kuvaaminen 41
