FIN. Käyttöopas. Digikamera. Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

Transkriptio

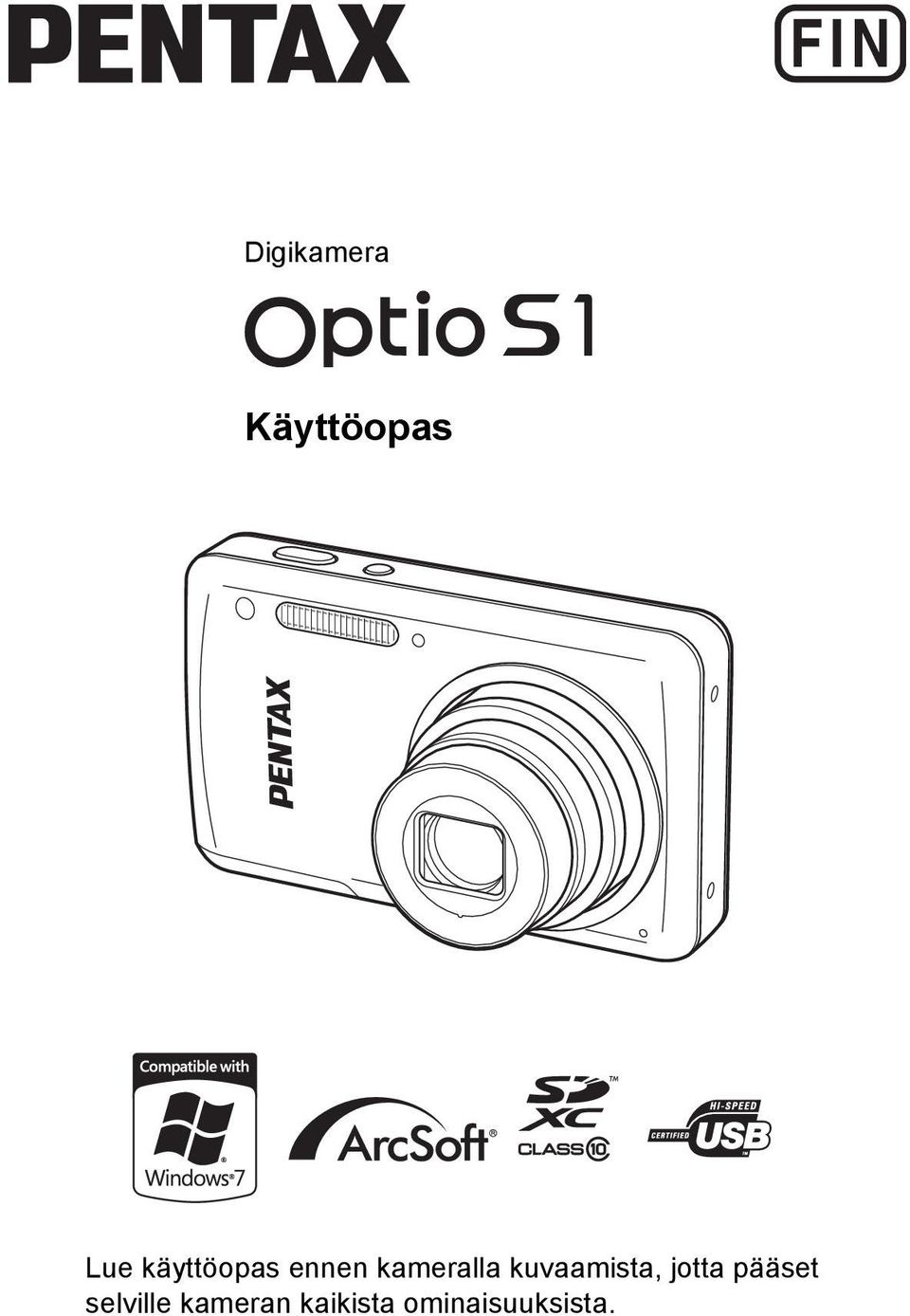

1 FIN Digikamera Käyttöopas Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

2 Haluamme kiittää sinua tämän PENTAX-digikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Tekijänoikeudet PENTAX-digikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tavaramerkit PENTAX ja Optio ovat HOYA CORPORATIONin tuotemerkkejä. SDXC-logo on SD-3C, LLC:n tavaramerkki. ArcSoft on ArcSoft Inc:n rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Windows Vista on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Inc. -yhtiön rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Merkkejä ja ei käytetä tässä käyttöoppaassa. Tämä tuote tukee PRINT Image Matching III -tekniikkaa. PRINT Image Matching -yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III -yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching -logo on Seiko Epson Corporationin tuotemerkki. Tuotteen rekisteröinti Voidaksemme palvella Sinua paremmin, pyydämme, että täytät tuoterekisteröintikortin, jonka löydät kameran mukana toimitetulta CD-ROM-levyltä tai PENTAX:in verkkosivulta. Kiitos yhteistyöstä. Saat lisätietoja sivulta Kytkeminen tietokoneeseen (s.183).

3 Kameran käyttäjille Älä käytä tai säilytä tätä laitetta voimakasta sähkömagneettista säteilyä tai magneettikenttiä muodostavien laitteiden läheisyydessä. Vahvat staattisen sähkön varaukset tai esimerkiksi radiolähettimien muodostamat magneettikentät voivat häiritä kameran näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin piireihin ja aiheuttaa toimintahäiriöitä. Kameran nestekidenäyttö on valmistettu käyttämällä erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Jos osoitat kameralla kirkkaaseen kohteeseen, näyttöön voi ilmestyä valojuova. Tämä ilmiö tunnetaan nimellä häntiminen ; kyseessä ei ole kameran toimintavirhe. Tämän käyttöoppaan kuvissa näytetyt asiat ja kameran näyttö voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-muistikortteja, SDHC-muistikortteja ja SDXC-muistikortteja kutsutaan SD-muistikorteiksi. Tässä oppaassa yleistermillä tietokone(et) viitataan tästä eteenpäin joko Windows- tai Macintosh-tietokoneeseen. Tässä oppaassa sana akku tarkoittaa kaikkia tässä kamerassa ja sen tarvikkeissa käytettäviä akkutyyppejä. Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota tämän kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin asioihin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vakavia henkilövahinkoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövahinkoja tai aineellisia menetyksiä. 1

4 Tietoja kamerasta Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Kameran hihnan kiertäminen kaulaan on vaarallista. Huolehdi siitä, että pikkulapset eivät voi kiertää hihnaa kaulansa ympärille. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta laitteen käyttäminen välittömästi, irrota akku ja ota yhteys lähimpään PENTAX-huoltoon. Kameran käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Varoitus Älä pidä sormeasi salamavalon päällä sen välähtäessä. Kuumentunut salamavalo voi aiheuttaa palovamman. Älä peitä salamavaloa vaatteilla sen välähtäessä. Salamavalo voi värjäytyä. Eräät kameran osat kuumentuvat käytön aikana. Sen vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vaurioituu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja virtalähteestä Vaara Käytä vain tätä kameraa varten suunniteltua virtalähdettä, jonka teho ja jännite ovat oikeat. Jos käytät virtalähdettä, jota ei ole suunniteltu tätä kameraa varten, tai käytät kameraa varten suunniteltua virtalähdettä sopimattomalla teholla tai jännitteellä, seurauksena saattaa olla tulipalo, sähköisku tai kameran rikkoutuminen. Akkulaturin käyttöjännitealue on V AC. 2

5 Älä pura virtalähdettä tai tee siihen muutoksia. Nämä toimenpiteet saattavat aiheuttaa tulipalon tai sähköiskun. Jos virtalähteestä tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta virtalähteen käyttäminen välittömästi ja ota yhteys lähimpään PENTAX-huoltoon. Virtalähteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos virtalähteen sisään pääsee vettä, ota yhteys PENTAX-huoltoon. Virtalähteen käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos virtalähteen käytön aikana alkaa ukkosmyrsky, irrota virtalähteen johto pistorasiasta ja lopeta käyttö. Virtalähteen käytön jatkaminen voi aiheuttaa laitteen vaurioitumisen, tulipalon tai sähköiskun. Jos virtalähteen virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pistokkeeseen kertynyt pöly voi aiheuttaa tulipalon. Varoitus Virtalähteen päälle ei saa asettaa tai pudottaa raskaita esineitä. Virtalähde saattaa vaurioitua. Jos virtalähde vaurioituu, ota yhteys PENTAX-huoltoon. Älä koske virtalähteen liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan. Älä koske virtalähteeseen märillä käsillä. Se voi aiheuttaa sähköiskun. Älä pudota virtalähdettä tai kohdista siihen iskua. Laite voi vaurioitua. Älä lataa virtalähteellä muita kuin ladattavia D-LI78-litium-ioniakkuja. Akku voi räjähtää tai kuumentua, tai virtalähde voi vaurioitua. 3

6 Akkua koskevia tietoja Vaara Säilytä akku pikkulasten ulottumattomissa. Akun laittaminen suuhun voi aiheuttaa sähköiskun. Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero silmiä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Akun purkaminen voi aiheuttaa räjähdyksen tai akun sisällä olevien aineiden vuotamisen. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi poiston aikana. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja -). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, pese nämä alueet huolellisesti vedellä. Varo-ohjeet D-LI78-akun käytöstä: - KÄYTÄ VAIN HYVÄKSYTTYÄ LATURIA. - EI SAA POLTTAA. - EI SAA PURKAA. - EI SAA SAATTAA OIKOSULKUUN. - EI SAA ALTISTAA KORKEALLE LÄMPÖTILALLE. (60 C) Säilytä kameraa ja sen tarvikkeita pienten lasten ulottumattomissa Vaara Älä säilytä kameraa tai sen tarvikkeita pienten lasten ulottuvilla. 1. Jos laite putoaa tai sitä käytetään vahingossa, voi aiheutua henkilövahinkoja. 2. Hihnan kiertyminen kaulan ympärille voi johtaa tukehtumiseen. 4

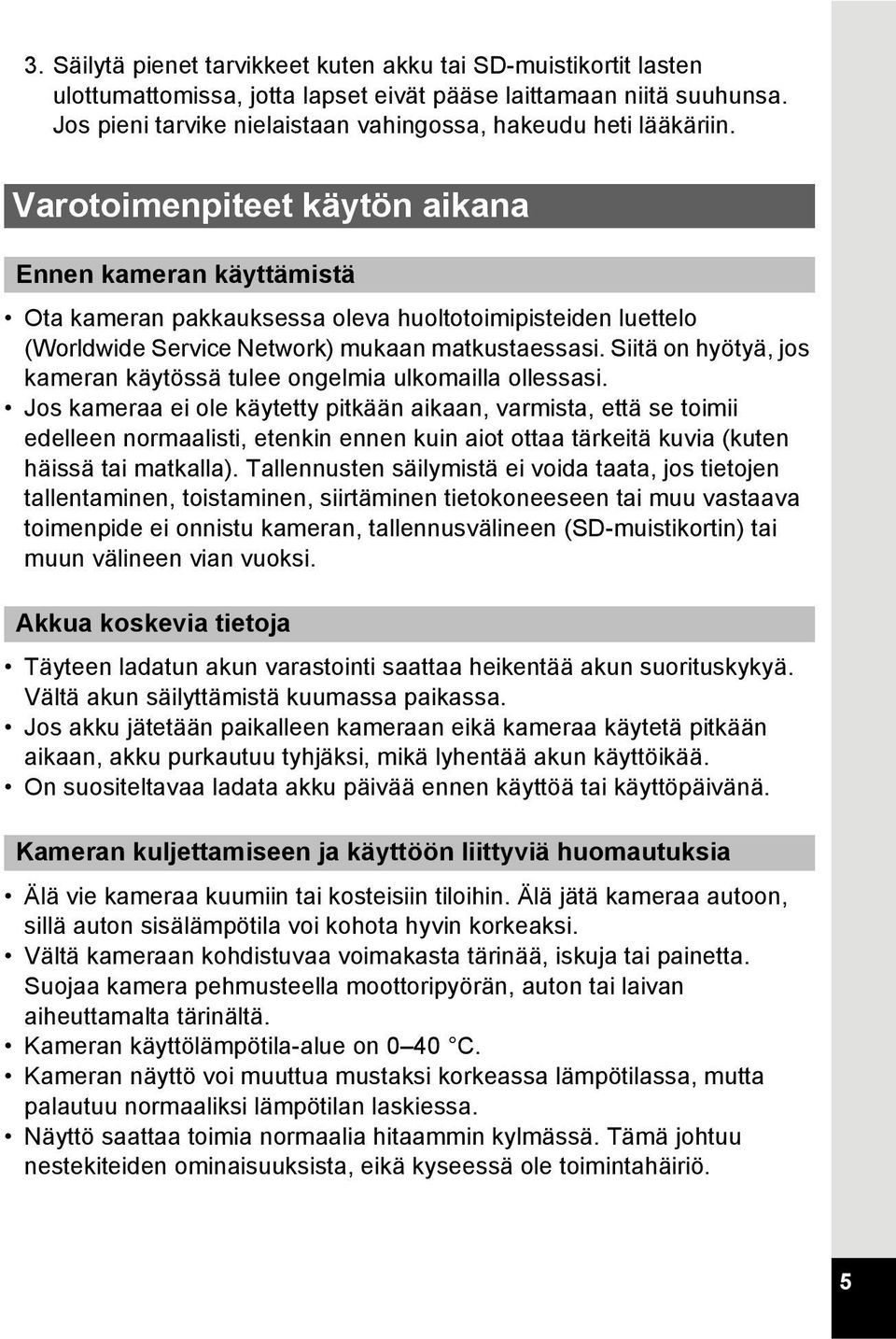

7 3. Säilytä pienet tarvikkeet kuten akku tai SD-muistikortit lasten ulottumattomissa, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos pieni tarvike nielaistaan vahingossa, hakeudu heti lääkäriin. Varotoimenpiteet käytön aikana Ennen kameran käyttämistä Ota kameran pakkauksessa oleva huoltotoimipisteiden luettelo (Worldwide Service Network) mukaan matkustaessasi. Siitä on hyötyä, jos kameran käytössä tulee ongelmia ulkomailla ollessasi. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennusten säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi. Akkua koskevia tietoja Täyteen ladatun akun varastointi saattaa heikentää akun suorituskykyä. Vältä akun säilyttämistä kuumassa paikassa. Jos akku jätetään paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akku purkautuu tyhjäksi, mikä lyhentää akun käyttöikää. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Älä vie kameraa kuumiin tai kosteisiin tiloihin. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Vältä kameraan kohdistuvaa voimakasta tärinää, iskuja tai painetta. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on 0 40 C. Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Näyttö saattaa toimia normaalia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä kyseessä ole toimintahäiriö. 5

8 Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Aseta kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön välinen lämpötilaero on tasoittunut. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisten kaasujen tai suolan kanssa. Ne saattavat aiheuttaa kameran rikkoutumisen. Kuivaa kamera vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Varo istuutumasta, kun kamera on takataskussasi, ettei kameran kuori tai näyttö vahingoitu. Jos käytät jalustaa, älä kiristä jalustan kiinnitysruuvia liian tiukalle. Tämän kameran objektiivia ei voi vaihtaa. Objektiivia ei voi irrottaa. Kameran puhdistaminen Kameraa ei saa puhdistaa orgaanisilla liuottimilla, kuten tinnerillä, alkoholilla tai puhdistusbensiinillä. Poista objektiiviin kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Kameran varastointi Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteissa tiloissa voi synnyttää homekasvustoa kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Muita huomautuksia Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Lisätietoja SD-muistikortin käyttämisestä on kohdassa Varotoimet käytettäessä SD-muistikorttia (s.38). Huomaa, että kuvien tai äänitiedostojen poistaminen, tai SD-muistikorttien tai sisäisen muistin alustaminen ei poista alkuperäisiä tietoja kokonaan. Poistetut tiedostot voidaan joskus palauttaa kaupallisesti saatavilla ohjelmilla. Käyttäjän velvollisuus on huolehtia tällaisten tietojen suojauksesta. 6

9 Sisällysluettelo Kameran turvallinen käyttö...1 Varotoimenpiteet käytön aikana...5 Sisällysluettelo...7 Käyttöoppaan rakenne...13 Kameran ominaisuudet...14 Pakkauksen sisällön tarkastaminen...17 Osien nimet...18 Käytössä tarvittavien osien nimet...19 Näytön merkinnät...20 Aloittaminen 29 Hihnan kiinnittäminen...30 Virran kytkeminen kameraan...31 Akun asentaminen...31 Akun lataaminen...33 SD-muistikortin asettaminen...36 Tallennettavien kuvien lukumäärä...39 Kameran kytkeminen päälle ja pois päältä...40 Kameran käynnistäminen katselutilassa...41 Alkuperäisasetukset...42 Näyttökielen asettaminen...42 Päiväyksen ja kellonajan asettaminen...46 Yleiset toiminnot 49 Painiketoimintojen käyttäminen...50 A-tila...50 Q-tila...52 Siirtyminen A-tilasta Q-tilaan...54 Kameratoimintojen asetukset...55 Valikkojen käyttö...55 Valikkoluettelo

10 Kuvaaminen 63 8 Valokuvien ottaminen...64 Kuvaaminen...64 Kuvaustavan asettaminen...67 Kasvontunnistustoiminnon käyttö...69 Kuvaaminen automaattiasetuksilla (Auto Picture-tila)...70 Kuvien ottaminen muokatuilla asetuksilla (Ohjelmoitu valotus)...71 Kuvaaminen peruskuvaustavassa (Helppokuvaustapa)...72 Zoomin käyttö...73 Kuvien ottaminen heikosti valaistuista kohteista (Yökuvaus/ Yömuotokuva/Digital SR/Ilotulitus/Kynttilänvalotapa)...75 Ihmisten kuvaaminen (Muotokuva/Luonn. ihonväri)...77 Lasten kuvaaminen (Lapset-tapa)...77 Lemmikin kuvaaminen (Lemmikkikuvaus)...78 Urheilu- ja vapaa-ajan tapahtumien kuvaaminen (Urheilu / Surffaus & Lumi)...79 Kuvien kehystäminen (Kehyssommittelutapa)...80 Kuvaaminen sisätiloissa (Juhlien kuvaus)...82 Kuvien ottaminen tekstistä (Tekstin kuvaus)...83 Kuvien ottaminen Miniatyyri- ja HDR-suodatin-toiminnoilla...84 Kameran ajastimen käyttö...85 Jatkuva kuvaus (Jatkuva kuvaus / Jatk. pikakuvaustila)...86 Kuvien ottaminen kauko-ohjaimen avulla (lisävaruste)...87 Kuvaustoimintojen asettaminen...89 Salamakuvaustavan valitseminen...89 Tarkennustavan valinta...90 Tallennettavien pikselien lukumäärän valinta...93 Valotuksen korjaus (Valot.korjaus)...95 Kirkkauden korjaus (Dyn. Alueasetus)...96 Valkotasapainon säätäminen...97 Automaattisen valotusmittauksen asettaminen...99 Herkkyyden asettaminen Kasvontunnistustoiminnon käyttö Shake Reduction -toiminnon asettaminen Pikakatseluajan asettaminen Kuvan terävyyden asettaminen (Terävyys) Värikylläisyyden asettaminen (Värikylläisyys) Kuvan kontrastin asettaminen (Kontrasti) Päiväyksen merkitsemistoiminnon asettaminen Tietyn toiminnon käynnistäminen...108

11 Liikkuvan kuvan tallennus Liikkuvan kuvan tallennus Tallennettavien pikselien ja kuvataajuuden valitseminen liikkuviin kuviin Movie SR (elokuvan kuvanvakaaja) -toiminnon asettaminen Asetusten tallentaminen (Muisti) Kuvien katselu ja poisto 117 Kuvien katseleminen Valokuvien katseleminen Liikkuvan kuvan katselu Useiden kuvien näyttö Katselutoimintojen käyttäminen Diaesitys Kuvan kääntö Zoomtoisto Kuvien ja äänitiedostojen poistaminen Yhden kuvan poistaminen Valittujen kuvien ja äänitiedostojen poistaminen Kaikkien kuvien tai äänitiedostojen poistaminen Kuvien ja äänitiedostojen suojaaminen poistolta (Suojaa) Kameran liittäminen AV-laitteisiin Kuvien muokkaaminen ja tulostaminen 137 Kuvien muokkaaminen Kuvakoon muuttaminen (Koon muuttaminen) Kuvien rajaaminen Kuvien käsittely Miniatyyri- ja HDR-suodatin-toiminnoilla Kuvien käsittely Digitaalisuotimilla Punasilmäisyyden vähennystoiminto Kehyksen lisäys (Kehyssommittelu) Liikkuvien kuvien muokkaus Kuva- ja äänitiedostojen kopiointi Tulostuspalveluasetukset (DPOF) Yhden kuvan tulostaminen Kaikkien kuvien tulostaminen

12 Äänen tallentaminen ja toistaminen 159 Äänen tallentaminen Äänentallennustoiminnon asettaminen Äänen tallentaminen Äänen toistaminen Äänen (ääniviestin) lisääminen kuviin Ääniviestin tallentaminen Ääniviestin toisto Asetukset 165 Kameran asetukset SD-muistikortin alustaminen Ääniasetusten muuttaminen Päiväyksen ja kellonajan muuttaminen Maailmanajan asettaminen Näyttökielen muuttaminen Kieli Kansion nimeämistavan muuttaminen Videon lähtösignaalin esitysmuodon muuttaminen Kameran näytön kirkkauden säätäminen Virransäästötoiminnon käyttäminen Automaattisen virrankatkaisutoiminnon asettaminen Käynnistysnäytön muuttaminen CCD-kennon viallisten pikseleiden korjaaminen (Pikselikartoitus) Oletusasetusten palauttaminen (Palauta) Kytkeminen tietokoneeseen 183 Kytkeminen tietokoneeseen USB-liitäntätilan määritys Kameran kytkeminen tietokoneeseen Kameran irrottaminen tietokoneesta Mukana toimitetun ohjelmiston käyttö Järjestelmävaatimukset Ohjelmiston asentaminen MediaImpression-ohjelman käyttö Windows-käyttöjärjestelmässä MediaImpression-ohjelman käyttö Macintosh-käyttöjärjestelmässä

13 Liite 197 Kussakin kuvaustavassa käytettävissä olevat toiminnot Ilmoitukset Vianetsintä Oletusasetukset Maailmanajan kaupunkien luettelo Lisävarusteet Tekniset tiedot TAKUUEHDOT Hakemisto

14 Tässä oppaassa nelitoimisäätimen käyttö esitellään alla olevien kaltaisten kuvien avulla Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyvä selitys. Viittaa hyödyllisiin tietoihin. Viittaa varotoimiin, joihin on syytä ryhtyä kameraa käytettäessä. A-tila Q-tila Tässä tilassa otetaan kuvia ja tallennetaan liikkuvaa kuvaa. Tässä tilassa voit katsella valokuvia ja toistaa liikkuvaa kuvaa ja äänitiedostoja. 12

15 Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat luvut: 1 Aloittaminen Tässä luvussa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä ennen kuin alat ottaa kuvia. Lue tämä luku ja noudata ohjeita. 2 Yleiset toiminnot Tässä luvussa kerrotaan yleisistä toiminnoista, kuten painikkeiden toiminnoista ja valikoiden käytöstä. Katso lisätietoja alla olevista vastaavista luvuista. 3 Kuvaaminen Tässä luvussa kerrotaan eri tavoista, joilla kuvia otetaan, ja kuinka niihin liittyviä toimintoja asetetaan. 4 Kuvien katselu ja poisto Tässä luvussa kerrotaan valokuvien ja liikkuvan kuvan katselemisesta kameralla tai televisiosta sekä kuvien poistamisesta kamerasta. 5 Kuvien muokkaaminen ja tulostaminen Tässä luvussa kerrotaan, miten valokuvia voidaan muokata kameralla ja miten niitä tulostetaan. 6 Äänen tallentaminen ja toistaminen Tässä luvussa kuvataan, miten äänitiedostoja tallennetaan, miten ääntä (ääniviesti) lisätään kuvaan ja miten niitä toistetaan. 7 Asetukset Tässä luvussa kerrotaan kameraan liittyvien toimintojen asettamisesta. 8 Kytkeminen tietokoneeseen Tässä luvussa kerrotaan kameran kytkemisestä tietokoneeseen. Tähän lukuun sisältyvät ohjelmien asennusohjeet ja siinä kerrotaan yleisesti kameran mukana toimitetusta ohjelmistosta. 9 Liite Tässä luvussa kerrotaan vianmäärityksestä ja kameran lisävarusteista

16 Kameran ominaisuudet Tavanomaisen valokuvaamisen lisäksi Optio S1 -kamerassa on lukuisia eri kuvaustapoja eri tilanteita varten. Tässä luvussa kerrotaan, kuinka kameran tärkeimmistä ominaisuuksista saa parhaan hyödyn. Tutustumalla kameran tärkeimpiin ominaisuuksiin ja toimintoihin opit hyödyntämään kameraasi parhaalla mahdollisella tavalla. Helppokäyttöiset kuvaus- ja katselutoiminnot! Optio S1:n käytännöllisen suunnittelun ansiosta kameraa on helppo käyttää vain muutamalla painikkeella. Valitsemalla oikean kuvakkeen voit valita kuvaustavan (s.67) ja valita tilanteeseen sopivat asetukset tai katselutilan (s.122, s.138) ja käyttää erilaisia katselu- ja muokkaustoimintoja. Näytössä näkyvistä ohjeista voit tarkistaa kussakin tilassa käytettävissä olevat toiminnot ja niiden käyttötavan. Kuvaustavan opas näkyy tallennustilavalikossa ja katselutilan opas katselutilan valikossa (s.67, s.122). Helppokuvaustavassa voit ottaa kuvia helposti vakioasetuksilla (s.72). 14

17 Soveltuu erinomaisen hyvin muotokuvien ottamiseen! Optio S1 on varustettu kasvontunnistustoiminnolla, joka tunnistaa kohteena olevat kasvot ja säätää tarkennuksen ja valotuksen automaattisesti kasvojen mukaisesti. Se voi tunnistaa kuvasta jopa 16 henkilön kasvot, minkä ansiosta sen avulla voi ottaa myös täydellisiä ryhmäkuvia. Kamera laukeaa automaattisesti, kun ihmiset hymyilevät. Mikäli joku räpäyttää silmiä, ohjelma huomauttaa siitä, minkä ansiosta voit ottaa uusia kuvia, kunnes kuva on täydellinen. Kasvontunnistustoiminto (s.69) Voit näillä kuvaustavoilla ottaa upeita kuvia ihmisistä (s.77) Lisää kuviisi hauskoja kehyksiä! Optio S1:lla kuvatessasi voit valita jonkun hauskoista kehyksistä ja luoda näyttäviä kehystettyjä kuvia (s.80). Voit myös lisätä kehyksen jo ottamiisi kuviin. Voit säätää kohteen sijaintia tai pienentää tai suurentaa sen kokoa kuvassa siten, että se vastaa kehyksen muotoa ja kokoa. Nyt sinun ei tarvitse olla huolissasi siitä, että kehyksen sisällä oleva kuva ei sovi kehyksen sisään (s.147). Korista kuvasi kehyksellä Näytä tallenteet kalenterimuodossa! Optio S1 tarjoaa mahdollisuuden näyttää tallennettuja kuvia ja elokuvia päiväyksen perusteella kalenterin muodossa (s.121). Näin voit löytää nopeasti kuvan tai elokuvan, jonka haluat toistaa. 15

18 Edistykselliset liikkuvan kuvan tallennustoiminnot Optio S1:ssä on Movie SR -toiminto, joka vähentää kameran tärähdyksiä elokuvan tallennuksen aikana (s.113). Sen avulla voi myös tallentaa elokuvia pikselin (16:9) HDTV-tilassa (*) (s.112). * AV-laitteistoon kytketyn kameran tallennetut tiedostot toistetaan tavallisella resoluutiolla. Jos haluat katsoa liikkuvaa kuvaa HDTV-resoluutiolla, siirrä tiedostot tietokoneelle toistettaviksi. Voit kuvata kameralla lapsistasi tai lemmikeistäsi hauskoja elokuvia, jotka toimivat visuaalisena päiväkirjana heidän kehityksestään (s.110). Kamerassa on joukko toimintoja, joiden avulla voit käsitellä kuvia ilman tietokonetta! Optio S1 -kamerassa on joukko toimintoja, joiden avulla kuvia voi katsella ja muokata kytkemättä kameraa tietokoneeseen. Valokuvien ja liikkuvan kuvan kuvaamiseen ja muokkaamiseen riittää pelkkä kamera (s.138). Voit käyttää kuvankäsittelytoimintoja, kuten Muuta kokoa (s.138), Rajaus (s.139), Digitaalisuodin (s.142) ja Punasilm. korjaus (s.146). Voit jakaa elokuvan kahdeksi tai useammaksi osaksi tai valita tallennetusta elokuvasta ruudun ja tallentaa sen valokuvaksi (s.150). 16

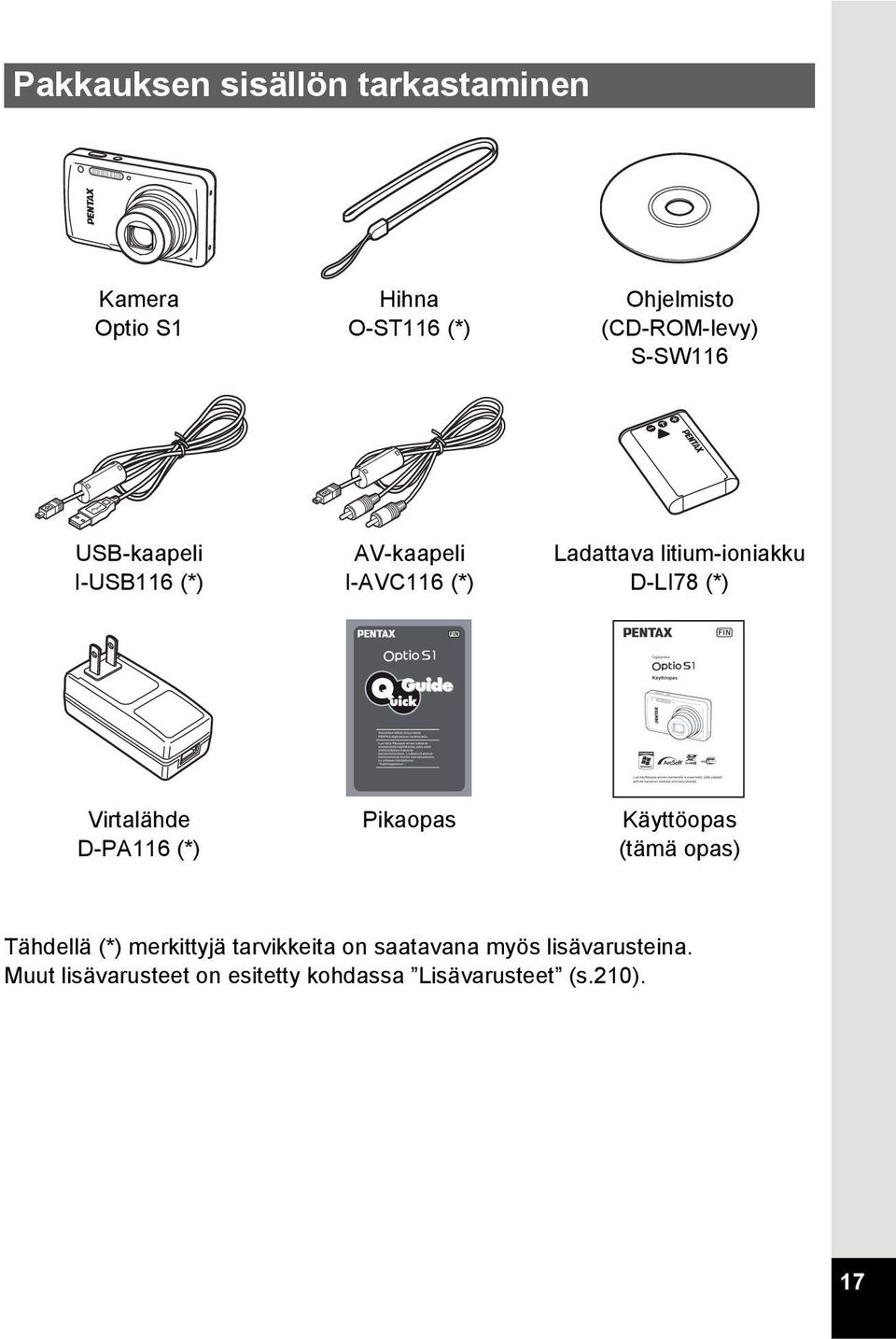

19 Pakkauksen sisällön tarkastaminen Kamera Optio S1 Hihna O-ST116 (*) Ohjelmisto (CD-ROM-levy) S-SW116 USB-kaapeli I-USB116 (*) AV-kaapeli I-AVC116 (*) Ladattava litium-ioniakku D-LI78 (*) Virtalähde D-PA116 (*) Pikaopas Käyttöopas (tämä opas) Tähdellä (*) merkittyjä tarvikkeita on saatavana myös lisävarusteina. Muut lisävarusteet on esitetty kohdassa Lisävarusteet (s.210). 17

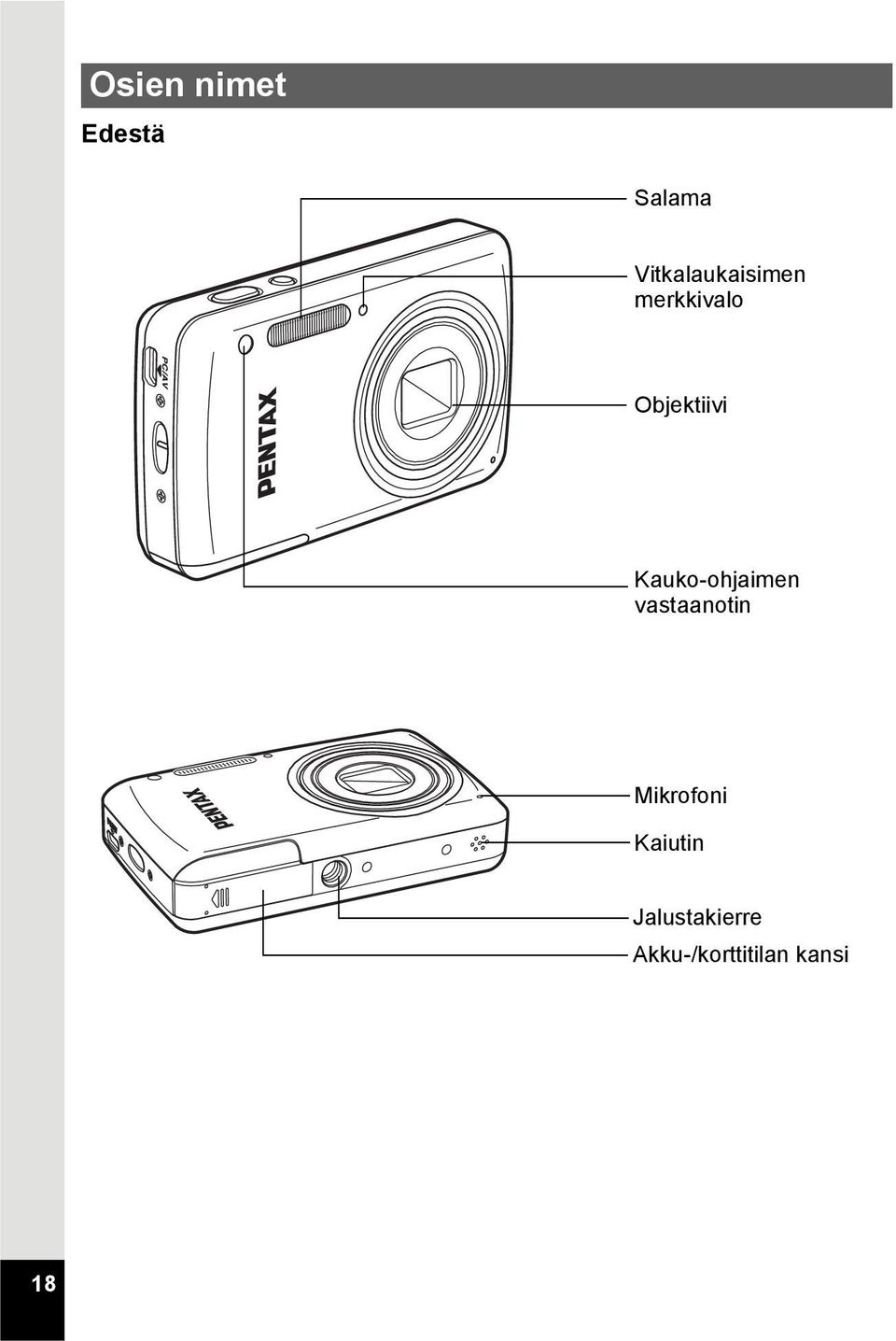

20 Osien nimet Edestä Salama Vitkalaukaisimen merkkivalo Objektiivi Kauko-ohjaimen vastaanotin Mikrofoni Kaiutin Jalustakierre Akku-/korttitilan kansi 18

21 Takaa Virtakytkin Laukaisin PC/AV-liitäntä Kantohihnan kiinnityslenkki Näyttö Käytössä tarvittavien osien nimet Virtakytkin Laukaisin Zoompainike Q-painike C-painike Nelitoimisäädin 4/W-painike Helppokuvaus/ i-painike 3-painike Katso painikkeiden toimintojen selitykset kohdasta Painiketoimintojen käyttäminen (s.50 - s.53). 19

22 Näytön merkinnät Näyttö A -tilassa Näytössä näkyvät mm. tallennustilan mukaiset kuvausolosuhteet. Näytön tiedot vaihtuvat seuraavassa järjestyksessä aina, kun painat 4/W-painiketta: Tavallinen näyttö, Histogrammi + Info ja Ei tietoja. Tavallinen näyttö Histogrammi + Info OK 14M /03/ :25 OK OK Ei tietoja Kun kuvaustilan asetukseksi on valittu 9 (Helppokuvaus), ruutu on oikealla olevan kuvan mukainen. Et voi muuttaa ruudussa näkyviä tietoja painamalla 4/W-painiketta (s.72)

23 Normaalinäyttö valokuvien tallennustilassa /250 F /03/ : Kuvaustapa (s.67) 11 Muistin tila (s.40) 2 Kasvontunnistustila (s.69) 12 Jäljellä oleva kuvien tallennuskapasiteetti 3 Dyn. Alueasetus (s.96) 4 Shake Reduction-asetus (s.103) 13 Akun varaustilan ilmaisin (s.35) 14 Tarkennuskehys (s.64) 5 Suljinaika 15 Nykyinen päiväys ja aika (s.46) 6 Aukko 16 Valotuksen korjaus (s.95) 7 Salamakuvauksen tila (s.89) 17 Päiväyksen merkinnän asetus 8 Käyttötapa (s.85, s.86) (s.107) 9 Tarkennustila (s.90) 18 Maailmanajan asetus (s.170) 10 Digitaalisen/älykkään zoomin kuvake (s.73) * 2 riippuu [Kasvontunnistus]-asetuksesta [A Tallennustila] -valikossa. I J Kun [Kasvontunnistus]-asetus on [Päällä] Kun [Kasvontunnistus]-asetus on [Hymy] Jos asetus on [Pois], kohdassa 2 ei näy mitään. 21

24 * 3 riippuu [Dyn. Alueasetus] -asetuksesta [A Tallennustila] -valikossa. P Q O Kun [Kirkkauskorjaus]-toiminnon asetus on O (päällä) Kun [Varjon korjaus] -toiminnon asetus on O (päällä) Kun sekä [Kirkkauskorjaus]- että [Varjon korjaus] -toimintojen asetukset ovat O (päällä) Jos sekä [Kirkkauskorjaus] että [Varjon korjaus] ovat molemmat P (pois), mitään ei näy kohdassa 3. * 4 vaihtelee seuraavien olosuhteiden mukaan. M l Kun [Shake Reduction] -asetus [A Tallennustila] -valikossa on O (päällä) Kun [Shake Reduction] -asetus on P (pois) (jos kamera todennäköisesti tärähtää, näyttöön tulee f, kun laukaisin painetaan puoliväliin) * 5 ja 6 ilmestyvät näyttöön vain kun laukaisin painetaan puoliväliin. * Kohdassa 9, q ilmestyy näkyviin, mikäli tarkennustilaksi on valittu = ja Auto-makro-toiminto on otettu käyttöön (s.90). * Valitusta kuvaustavasta riippuu, mitkä ilmoitukset ilmestyvät näyttöön. Histogrammi + Info/Ei tietoja -näyttö valokuvien tallennustilassa A1 A18 ja B1 ilmestyvät näkyviin, kun on valittu Histogrammi + Info. Vain B1 ilmestyy näkyviin, kun on valittu Ei tietoja. A1 A2 A3 B1 A4 B2 B3 1/250 F3.5 A5 A6 A A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 22

25 A1 Kuvaustapa (s.67) A12 Tallennettavat pikselit (s.93) A2 Kasvontunnistustila (s.69) A13 Valkotasapaino (s.97) A3 Dyn. Alueasetus (s.96) A14 Automaattinen valotusmittaus A4 Shake Reduction -asetus (s.103) (s.99) A5 Salamakuvaustapa (s.89) A15 Herkkyys (s.100) A6 Käyttötapa (s.85, s.86) A16 Histogrammi (s.26) A7 Tarkennustapa (s.90) A17 Valotuksen korjaus (s.95) A8 Digitaalisen/ A18 Päiväyksen merkinnän asetus älykkään zoomin kuvake (s.73) (s.107) A9 Muistin tila (s.40) B1 Tarkennuskehys (s.64) A10 Jäljellä oleva kuvien B2 Suljinaika tallennuskapasiteetti B3 Aukko A11Akun varaustilan ilmaisin (s.35) * A2 riippuu [Kasvontunnistus]-asetuksesta [A Tallennustila] -valikossa. I J Kun [Kasvontunnistus]-asetus on [Päällä] Kun [Kasvontunnistus]-asetus on [Hymy] Jos asetus on [Pois], kohdassa A2 ei näy mitään. * A3 riippuu [Dyn. Alueasetus] -asetuksesta [A Tallennustila] -valikossa. P Q O Kun [Kirkkauskorjaus]-toiminnon asetus on O (päällä) Kun [Varjon korjaus] -toiminnon asetus on O (päällä) Kun sekä [Kirkkauskorjaus]- että [Varjon korjaus] -toimintojen asetukset ovat O (päällä) Jos sekä [Kirkkauskorjaus] että [Varjon korjaus] ovat molemmat P (pois), mitään ei näy kohdassa A3. * A4 vaihtelee seuraavien olosuhteiden mukaan. M l Kun [Shake Reduction] -asetus [A Tallennustila] -valikossa on O (päällä) Kun [Shake Reduction] -asetus on P (pois) (jos kamera todennäköisesti tärähtää, näyttöön tulee f, kun laukaisin painetaan puoliväliin) * B2 ja B3 ilmestyvät näyttöön vain kun laukaisin painetaan puoliväliin. * Kun kuvaustapa on b (Auto Picture) (Autom. kuvaus) ja painat laukaisimen puoliväliin, automaattisesti valittu kuvaustapa ilmestyy kohtaan A1, vaikka olisi valittu Ei tietoja (s.70). * Valitusta kuvaustavasta riippuu, mitkä ilmoitukset ilmestyvät näyttöön. 23

26 Näyttö Q -tilassa Näytössä näkyvät katselutilassa olevan kuvan kuvaustiedot. Näytön tiedot vaihtuvat seuraavassa järjestyksessä aina, kun painat 4/ W-painiketta: Tavallinen näyttö, Histogrammi + Info ja Ei tietoja. Tavallinen näyttö /03/2011 Muokkaa 14:25 OK Histogrammi + Info OK 14M 200 1/250 03/03/2011 F3.5 Muokkaa 14:25 OK Ei tietoja Muokkaa 24

27 Tavallinen näyttö/ Histogrammi + Info katselutilassa (Kaikki tässä esitetyt kohteet ovat tässä esillä opastustarkoituksessa.) Näytössä näkyy erilaisia tietoja, kuten kuvausolot. A1 A10 näkyvät, kun Tavallinen näyttö tai Histogrammi + Info on valittu. B1 B7 näkyvät vain, kun Histogrammi + Info on valittu. A4 A3 A5 A2 A6 A A7 A8 B1 B2 B3 B4 200 B7 B5 1/250 03/03/2011 F3.5 14:25 A9 B6 Muokkaa A10 A1 Katselutila A9 Tallennuksen päivämäärä ja Q : Valokuva (s.118) aika (s.46) K : Liikkuva kuva (s.119) A10 Nelitoimisäätimen käyttöohje L : Ääni (s.161) B1 Tallennettavien pikselien A2 Suojauskuvake (s.131) määrä (s.93) A3 Ääniviestin kuvake (s.164) B2 Valkotasapaino (s.97) A4 Muistin tila (s.40) B3 Autom. valotusmittaus (s.99) A5 Kansion numero (s.174) B4 Herkkyys (s.100) A6 Tiedoston numero B5 Suljinaika A7 Akun varaustilan ilmaisin (s.35) B6 Aukko A8 Äänenvoimakkuuden kuvake B7 Histogrammi (s.26) * Tavallisessa näytössä A7 ja A9 katoavat näytöstä, jos mitään toimintoa ei tehdä kahden sekunnin kuluessa. * A8 ilmestyy näkyviin vain, kun äänenvoimakkuutta säädetään elokuvien, äänitiedostojen tai ääniviestien toiston aikana (s.119, s.161, s.164). * A10 ilmestyy näkyviin myös, kun vaihtoehto Ei tietoja on valittu, mutta katoaa näytöstä, jos mitään toimintoa ei tehdä kahden sekunnin aikana. Mikäli mitään toimintoa ei tehdä kahden sekunnin aikana asetuksilla Tavallinen näyttö tai Histogrammi + Info, vain vaihtoehto Muokkaa katoaa näytöltä. 25

28 Opastemerkinnät Kunkin käytettävissä olevan painiketoiminnon opas näkyy näytössä käytön aikana seuraavasti. 2 Nelitoimisäädin (2) Zoompainike 3 Nelitoimisäädin (3) OK 4/W-painike 4 Nelitoimisäädin (4) SHUTTER Laukaisin 5 Nelitoimisäädin (5) X, i Helppokuvaus/i-painike MENU 3-painike Histogrammin käyttö Histogrammi ilmaisee valotuksen jakautumisen kuvassa. Vaakasuora akseli on kirkkausakseli (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee pikselien määrän. Histogrammin muoto ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus (Tumma) Kirkkaus (Kirkas) ja kontrasti oikein ja sen avulla voit päättää, tarvitsetko valotuksen korjausta vai otatko kuvan uudelleen. Pikselimäärä Valotuksen korjaus (Valot.korjaus) 1s.95 Kirkkaus Jos kirkkaus on oikea, kaavion korkein kohta on keskellä. Jos kuva on alivalottunut, korkein kohta on vasemmalla puolella, ja jos kuva on ylivalottunut, korkein kohta on oikealla puolella. Tumma kuva Oikein valotettu kuva Kirkas kuva 26

29 Jos kuva on alivalottunut, osa vasemmasta alueesta jää pois (tummat alueet) ja jos kuva on ylivalottunut, osa oikeasta alueesta jää pois (kirkkaat alueet). Kontrastin ymmärtäminen Kuvissa, joiden kontrasti on tasapainoinen, kaavion korkein kohta nousee asteittain. Kuvissa, joissa kontrastierot ovat suuret tai keskitason kirkkaus on vähäinen, kaavion keskikohta laskee. 27

30 28 Muistiinpanoja

31 1 Aloittaminen Hihnan kiinnittäminen Virran kytkeminen kameraan SD-muistikortin asettaminen Kameran kytkeminen päälle ja pois päältä...40 Alkuperäisasetukset... 42

32 Hihnan kiinnittäminen 1 Kiinnitä kameran mukana tullut hihna (O-ST116) kameraan. Aloittaminen Työnnä hihnan kapea pää hihnan kiinnityssilmukan läpi. 2 Työnnä hihnan toinen pää lenkin läpi ja vedä kireäksi. 30

33 Virran kytkeminen kameraan Akun asentaminen Käytä kameran mukana toimitettua ladattavaa D-LI78-litium-ioniakkua. 1 Aloittaminen Akku-/ korttitilan kansi Akku Akun lukitusvipu 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta nuolen 1 suuntaan ja käännä kansi auki 2. 2 Työnnä akun lukitusvipua suuntaan 3 ja aseta akku siten, että PENTAX-logo on kohti näyttöä. Kohdista akussa olevat merkit akkutilan sisällä olevien merkkien kanssa ja työnnä akkua, kunnes se lukittuu paikalleen. Varmista, että olet asettanut akun siten, että PENTAX-logo on näytön puolella. Mikäli akkua ei ole asetettu oikein, seurauksena saattaa olla toimintahäiriö. 31

34 1 Aloittaminen 3 Sulje akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta vastakkaiseen suuntaan 1. Kun kuuluu naksahdus, kansi on lukittunut kiinni. Lataa akku, ennen kuin käytät sitä kamerassa ensimmäisen kerran. (s.33) Akun irrotus 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. 2 Työnnä akun lukitusvipua nuolen osoittamaan suuntaan 3. Akku vapautuu. Varo pudottamasta akkua poistaessasi sitä. Tämä kamera toimii D-LI78-litium-ioniakulla. Toisen tyyppisen akun käyttö saattaa vahingoittaa kameraa ja aiheuttaa toimintahäiriöitä. Aseta akku paikalleen oikein. Mikäli akkua ei ole asetettu oikein, seurauksena saattaa olla toimintahäiriö. Jos akku varastoidaan yli 6 kuukauden ajaksi, lataa akkua 30 minuutin ajan ja säilytä akku kamerasta erillään. Lataa akku uudelleen 6 12 kuukauden välein. Paras varastointilämpötila on huoneenlämpö tai sitä viileämpi. Vältä akun säilyttämistä kuumassa paikassa. Jos akku on poissa kamerasta pitkiä aikoja, päiväys ja kellonaika saattavat nollautua. Ole varovainen, koska akku saattaa kuumentua jos kameraa käytetään jatkuvasti pitkän aikaa. 32

35 Akun lataaminen Lataa akku mukana toimitetulla virtalähteellä (D-PA116) ja USBkaapelilla (I-USB116) ennen ensimmäistä käyttökertaa, pitkän säilytysjakson jälkeen tai kun [Akku tyhjä] -viesti tulee näkyviin. 1 4 Pistorasiaan Vitkalaukaisimen merkkivalo Latautumisen aikana: Syttyy Lataus valmis: Sammuu Aloittaminen Virtalähde 3 2 USB-kaapeli 1 Varmista, että akku on asennettu kameraan. 2 Kohdista USB-kaapelin }-merkintä ja kameran 4-merkintä ja kytke kaapeli PC/AV-liitäntään. 3 Kytke USB-kaapelin toinen pää virtalähteeseen. 4 Kytke virtalähde pistorasiaan. Ajastimen merkkivalo syttyy akun latauksen ajaksi ja sammuu, kun lataus on päättynyt. 5 Irrota virtalähde pistorasiasta ja irrota USB-kaapeli kamerasta. 33

36 1 Aloittaminen Älä lataa D-PA116-virtalähteellä muita akkuja tai paristoja kuin ladattavia D-LI78-litium-ioniakkuja, jotta virtalähde ei ylikuumene tai vaurioidu. Jos ajastimen merkkivalo vilkkuu, tarkista, että akku on asetettu oikein paikalleen ja että kaapeli on kiinni. Vaihda akku uuteen seuraavissa tapauksissa: - Jos akku tyhjenee tavallista nopeammin (akku on ehkä tullut käyttöikänsä päähän). - Jos ajastimen merkkivalo ei syty tai jos se vilkkuu latauksen jälkeenkin (akku voi olla viallinen). Akun lataaminen täyteen kestää enintään noin 140 minuuttia. (Latausaika riippuu ympäristön lämpötilasta ja latausoloista.) Akun lataukseen sopiva lämpötila on 0 C 40 C. D-LI78-litium-ioniakku voidaan ladata myös lisävarusteena saatavalla D-BC78-akkulaturilla. Älä yritä ladata akkua kytkemällä USB-kaapelia esimerkiksi tietokoneeseen. Kuvantallennustila, liikkuvan kuvan tallennusaika, äänen tallennusaika ja toistoaika (23 C:ssa, näyttö päällä ja käytössä täyteen ladattu akku) Kuvantallennuskapasiteetti *1 (salamaa käytetty 50 %:ssa kuvista) Noin 180 kuvaa Liikkuvan kuvan tallennusaika *2 Äänen tallennusaika *2 Katseluaika *2 Noin 70 min Noin 110 min Noin 120 min *1 Kuvantallennuskapasiteetti ilmaisee CIPA-standardin mukaisessa testaustilanteessa otettujen kuvien lukumäärän (näyttö päällä, kuvaus 23 C:ssa, salamaa käytetty 50 %:ssa kuvista). Todellinen määrä saattaa vaihdella kuvausolosuhteista riippuen. *2 Perustuu tehtaalla suoritettuun testiin. Akun teho saattaa heiketä väliaikaisesti, kun lämpötila laskee. Muista ottaa vara-akku mukaan, kun matkustat ulkomaille tai kylmille seuduille tai kun aiot ottaa paljon kuvia. 34

37 Akun varaustilan ilmaisin Voit tarkistaa akun varaustilan näytössä olevasta ilmaisimesta. Näyttö (vihreä) (vihreä) (keltainen) (punainen) [Akku tyhjä] Akun jäljellä oleva varaus Jäljellä on riittävästi virtaa. Akun varaus on vähenemässä. Akun varaus on jo hyvin heikko. Akun varaus on lopussa. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. 1 Aloittaminen 35

38 SD-muistikortin asettaminen 1 Aloittaminen Tässä kamerassa voi käyttää tavallista SD-, SDHC- tai SDXC-muistikorttia. (Jatkossa kaikista korteista käytetään nimitystä SD-muistikortti.) Kuva- ja äänitiedostot tallennetaan SD-muistikortille, mikäli kortti on asetettu paikalleen. Mikäli kortti ei ole paikallaan, ne tallennetaan kameran sisäiseen muistiin (s.40). Alusta tässä kamerassa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa tai digitaalilaitteissa. Katso alustusohjeet kohdasta SD-muistikortin alustaminen (s.166). Valokuvien tallennuskapasiteetti ja elokuvien tallennusaika vaihtelee SD-muistikortin kapasiteetin ja valitun pikselimäärän mukaan (s.39). Vitkalaukaisimen merkkivalo vilkkuu, kun kamera tallentaa muistikorttiin tai lukee sitä. Tietojen varmuustallennus Kamera ei ehkä kykene käyttämään SD-muistikortissa tai sisäisessä muistissa olevia tietoja, jos kameraan tulee toimintahäiriö. Tallenna tärkeät tiedot tietokoneelle tai muuhun muistivälineeseen. 36

39 1 SD-muistikortin paikka Akku-/korttitilan kansi SD-muistikortti Aloittaminen 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta nuolen 1 suuntaan ja käännä kansi auki 2. 2 Työnnä SD-muistikortti korttitilaan siten, että tarra on kameran etuseinää kohti (objektiivinpuoleista seinää kohti). Työnnä korttia, kunnes se napsahtaa paikalleen. Jos kortti ei ole täysin paikallaan, tiedot eivät ehkä tallennu oikein. 3 Sulje akku-/korttitilan kansi. Siirrä akku-/korttitilan kantta vastakkaiseen suuntaan 1. Kun kuuluu naksahdus, kansi on lukittunut kiinni. SD-muistikortin poistaminen 1 Varmista, että virta on katkaistu kamerasta, ja avaa akku-/korttitilan kansi. 2 Irrota SD-muistikortti painamalla sitä korttitilaan päin. Vedä kortti ulos. 37

40 1 Aloittaminen Varotoimet käytettäessä SD-muistikorttia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää asettamalla kytkin LOCKasentoon. r ilmestyy näyttöön, kun muistikortti on kirjoitussuojattu. Kirjoitussuojauskytkin Ole varovainen poistaessasi SD-muistikorttia heti kameran käyttämisen jälkeen, sillä kortti voi olla kuuma. Älä avaa korttitilan kantta äläkä irrota korttia tai sammuta kamerasta virtaa, kun kuvia toistetaan tai tallennetaan kortille tai kun kamera on kytketty tietokoneeseen USB-kaapelilla, koska muuten tietoja voi kadota tai kortti voi vaurioitua. Älä taivuta SD-muistikorttia äläkä kohdista siihen voimakkaita iskuja. Estä kortin kastuminen ja säilytä sitä viileässä. Älä poista SD-muistikorttia alustamisen aikana, koska tällöin kortti saattaa vahingoittua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista. (1) kun käyttäjä käsittelee SD-muistikorttia väärin. (2) kun SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. (3) kun SD-muistikorttia ei ole käytetty pitkään aikaan. (4) kun SD-muistikortti poistetaan tai virtalähde irrotetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos muistikorttia ei käytetä pitkään aikaan, sillä olevia tietoja ei ehkä pystytä lukemaan. Muista varmuuskopioida tärkeät tiedot tietokoneella säännöllisin väliajoin. Vältä kortin käyttöä tai säilytystä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kortin käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Kun käytetään SD-muistikorttia, jonka tallennusnopeus on hidas, tallennus saattaa keskeytyä liikkuvia kuvia tallennettaessa, vaikka muistitilaa on riittävästi, tai tallennuksen ja toiston toimiminen saattaa kestää kauan. Muista alustaa käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa. Katso ohjeet kohdasta SD-muistikortin alustaminen (s.166). 38

41 Tallennettavien kuvien lukumäärä Tallennettavien kuvien tiedostokoot vaihtelevat tallennettavien pikselien mukaan, minkä vuoksi myös SD-muistikortille ja sisäiseen muistiin tallennettavien kuvien lukumäärä vaihtelee. 1 Valitse valokuville sopiva tallennettavien pikselien lukumäärä [A Tallennustila]-valikosta. Tallennettavien pikselien lukumäärän valinta 1s.93 Aloittaminen Valitse sopiva tallennettavien pikselien lukumäärä ja kuvataajuus [C Elokuva] -valikosta. Tallennettavien pikselien ja kuvataajuuden valitseminen liikkuviin kuviin 1s.112 Kohdassa Tekniset tiedot (s.212) on annettu suuntaa-antava ohje SDmuistikortille ja sisäiseen muistiin tallennettavien kuvien lukumäärästä tai elokuvan pituudesta. 39

42 Kameran kytkeminen päälle ja pois päältä 1 Virtakytkin Aloittaminen 1 Paina virtakytkintä. Kameraan kytkeytyy virta ja näyttö käynnistyy. Kun kytket kameraan virran objektiivin suojus aukeaa, ja objektiivi työntyy ulos. Jos [Language/u]-näyttö tai [Päiväyk. asetus] -näyttö tulee näkyviin, kun kameraan kytketään virta, aseta näytön kieli ja/tai oikea päivämäärä ja kellonaika ohjeiden mukaan; katso s Paina virtakytkintä uudelleen. Näyttö sammuu, objektiivin suojus sulkeutuu ja kamerasta katkeaa virta. Valokuvien ottaminen 1s.64 SD-muistikortin tarkistaminen Kamera tarkistaa SD-muistikortin ja näyttää muistin tilan, kun kameraan kytketään virta. a + r SD-muistikortti on paikallaan. Kuvat ja äänet tallennetaan SD-muistikortille. SD-muistikortti ei ole paikallaan. Kuvat ja äänitiedostot tallennetaan kameran sisäiseen muistiin. SD-muistikortin kirjoitussuojauskytkin on LOCK-asennossa (s.38). Kuva- ja äänitiedostojen tallennus ei ole mahdollista. Muistin tila 38 03/03/ :25 40

43 Kameran käynnistäminen katselutilassa Jos haluat katsella kuvia tai kuunnella äänitiedostoja heti kuvia ottamatta, voit käynnistää kameran katselutilassa. Virtakytkin Q-painike 1 Aloittaminen 1 Paina virtakytkintä samalla, kun pidät Q-painiketta painettuna. Näyttöön syttyy virta objektiivi sisään vetäytyneenä ja kamera käynnistyy katselutilassa. Vaihda katselutilasta tallennustilaan painamalla Q-painiketta tai painamalla laukaisin puoliväliin. Valokuvien katseleminen 1s

44 Alkuperäisasetukset 1 Aloittaminen [Language/u]-asetusnäyttö tulee näkyviin, kun kameraan kytketään virta ensimmäisen kerran. Muuta kieli kohdassa Näyttökielen asettaminen olevien ohjeiden mukaisesti ja muuta päiväys ja aika kohdassa Päiväyksen ja kellonajan asettaminen (s.46) olevien ohjeiden mukaisesti. Kieli-, päiväys-, ja aika-asetuksia voidaan muuttaa myöhemmin. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen Kieli ohjeita (1s.173). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen ohjeita (1s.168). Näyttökielen asettaminen Nelitoimisäädin 4-painike 3-painike 1 Valitse näytön kieli nelitoimisäätimellä (2345). English Dansk Deutsch Svenska Suomi Polski Italiano Nederlands Magyar MENU Peruuta OK OK 42

45 2 Paina 4-painiketta. [Alkuperäisasetus]-näyttö tulee esiin valitulla kielellä. Mikäli [Kotikaupunki] ja [Kesäaika] (DST) tulee näkyviin, siirry vaiheeseen 3. Siirry kohtaan Kotikaupunki- ja Kesäaikaasetukset (s.45), mikäli asetukset eivät ole oikeat. 3 Paina nelitoimisäädintä (3) kahdesti ja valitse [Asetukset on tehty]. Alkuperäisasetus Suomi Kotikaupunki Helsinki DST OFF Asetukset on tehty MENU Peruuta Alkuperäisasetus Kesä-/talviaika Suomi Kotikaupunki Helsinki DST OFF Asetukset on tehty MENU Peruuta OK OK 1 Aloittaminen 4 Paina 4-painiketta. Esiin tulee [Päiväyk. asetus]-näyttö. Aseta päivämäärä ja kellonaika kohdassa Päiväyksen ja kellonajan asettaminen (s.46) annettujen ohjeiden mukaisesti. 43

46 1 Aloittaminen Jos valitset vahingossa väärän kielen ja siirryt seuraavaan toimintoon, voit palauttaa haluamasi kielen seuraavasti: Jos valitsit vahingossa väärän kielen 1 Paina nelitoimisäädintä (5). 2 Paina nelitoimisäädintä (2345), valitse kieli ja paina sen jälkeen 4-painiketta. [Alkuperäisasetus]-näyttö tulee esiin valitulla kielellä. Jos vaiheen 2 jälkeinen näkymä avautuu väärällä kielellä 1 Paina 3-painiketta. Asetusnäyttö peruuntuu, ja kamera siirtyy valokuvien tallennustilaan. 2 Paina 3-painiketta. Esiin tulee [A Tallennustila]-valikko. 3 Paina nelitoimisäädintä (5) kahdesti. Esiin tulee [W Asetus]-valikko. 4 Valitse nelitoimisäätimellä (23) [Language/u]. 5 Paina nelitoimisäädintä (5). [Language/u]-näyttö tulee näkyviin. 6 Valitse kieli nelitoimisäätimellä (2345). 7 Paina 4-painiketta. [W Asetus]-näyttö tulee näkyviin valitulla kielellä. Mikäli haluat palauttaa Kotikaupunki-, Päiväys- ja Aika-asetuksia, noudata seuraavassa annettuja ohjeita. Jos haluat muuttaa Kotikaupunki-asetusta, noudata kohdan Maailmanajan asettaminen ohjeita (1s.170). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen ohjeita (1s.168). 44

47 Kotikaupunki- ja Kesäaika-asetukset 3 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [W Kotikaupunki]. 4 Paina nelitoimisäädintä (5). Esiin tulee [W Kotikaupunki]-näyttö. 5 Valitse nelitoimisäätimellä (45) kaupunki. Alkuperäisasetus Suomi Kotikaupunki Helsinki Asetukset on tehty MENU Peruuta Kotikaupunki 1 Aloittaminen Kaupunki Helsinki Kesäaika MENU Peruuta OK OK 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Kesäaika] (DST). 7 Valitse nelitoimisäätimellä (45) asetukseksi O (päällä) tai P (pois). 8 Paina 4-painiketta. Esiin tulee [Alkuperäisasetus]-näyttö. 9 Valitse nelitoimisäätimellä (3) [Asetukset on tehty]. Alkuperäisasetus Suomi Kotikaupunki Helsinki DST OFF Asetukset on tehty MENU Peruuta OK OK 10 Paina 4-painiketta. Esiin tulee [Päiväyk. asetus]-näyttö. Aseta seuraavaksi päiväys ja kellonaika. 45

48 1 Aloittaminen Videon lähtösignaalin esitysmuoto (NTSC/PAL) asetetaan sen kaupungin mukaan, joka on valittu [Alkuperäisasetus]-näytön kohdassa [Kotikaupunki]. Katso lisätietoja eri kaupungeille alkuasetusnäytössä asetettavasta videon lähtösignaalin muodosta ( Maailmanajan kaupunkien luettelo (s.209)) ja videon lähtösignaalin esitysmuodon muuttamisesta ( Videon lähtösignaalin esitysmuodon muuttaminen (s.175)). Päiväyksen ja kellonajan asettaminen Aseta päivämäärä ja kellonaika sekä niiden esitystapa seuraavasti: 1 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [kk/pp/vv]. 2 Valitse nelitoimisäätimellä (23) päiväyksen esitystapa. Valitse [kk/pp/vv], [pp/kk/vv] tai [vv/kk/pp]. 3 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [24h]. 4 Valitse nelitoimisäätimellä (23) [24h] (24 tunnin näyttö) tai [12h] (12 tunnin näyttö). Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2011 Aika 00:00 Asetukset on tehty MENU Peruuta Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2011 Aika 00:00 Asetukset on tehty MENU Peruuta 5 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [Päiväyk.muoto]. 6 Paina nelitoimisäädintä (3). Kehys siirtyy kohtaan [Päiväys]. 46

49 7 Paina nelitoimisäädintä (5). Kehys siirtyy kuukauden kohdalle. 8 Muuta kuukautta nelitoimisäätimellä (23). Muuta päivä ja vuosi samalla lailla. Muuta seuraavaksi aika. Jos valitset [12h] vaiheessa 4, am ja pm vaihtelevat näytössä automaattisesti ajan mukaan. 9 Valitse nelitoimisäätimellä (3) [Asetukset on tehty]. 10 Paina 4-painiketta. Tällä vahvistat päiväyksen ja kellonajan. Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2011 Aika 00:00 Asetukset on tehty MENU Peruuta Päiväyk. asetus Päiväyk.muoto pp/kk/vv 24h Päiväys 01/01/2011 Aika 00:00 Asetukset on tehty MENU Peruuta OK OK 1 Aloittaminen Kun painat 4-painiketta vaiheessa 10, kameran kellon sekunnit nollataan. Aseta tarkka aika painamalla 4-painiketta, kun aikasignaali (esim. televisiossa tai radiossa) saavuttaa 0 sekuntia. [Alkuperäisasetus]- tai [Päiväyk. asetus]- asetusnäytön näkyessä voit peruuttaa asetustoiminnon ja vaihtaa kuvaustilaan painamalla 3-painiketta. Jos teet näin, näytöllä näkyy [Alkuperäisasetus]-näyttö seuraavan kerran, kun kytket kameraan virran. Kieli-, päiväys-, aika-, kotikaupunki- ja Kesäaika-asetuksia voidaan muuttaa. Lisätietoja saat seuraavilta sivuilta. Halutessasi vaihtaa kielen, noudata kohdan Näyttökielen muuttaminen Kieli ohjeita (1s.173). Halutessasi muuttaa päiväys- ja aika-asetuksia, noudata kohdan Päiväyksen ja kellonajan muuttaminen ohjeita (1s.168). Halutessasi muuttaa Kotikaupunki- tai Kesäaika-asetusta, noudata kohdan Maailmanajan asettaminen ohjeita (1s.170). 47

50 48 Muistiinpanoja

51 2 Yleiset toiminnot Painiketoimintojen käyttäminen Kameratoimintojen asetukset... 55

52 Painiketoimintojen käyttäminen A-tila 2 1 Yleiset toiminnot Virtakytkin Kytkee kameran virran päälle ja pois (s.40). 2 Laukaisin Tarkentaa kameran kohteeseen painettaessa tallennustilassa puoliväliin (Paitsi 3, s ja \-tiloissa). Ottaa kuvan painettaessa kokonaan pohjaan (s.65). Aloittaa ja lopettaa äänitiedoston tallentamisen äänentallennustilassa (s.161). 3 Zoompainike Muuttaa kameran tallentamaa aluetta (s.73). Siirtyy [A Tallennustila] -valikkoon, [C Elokuva] -valikkoon tai [W-Asetus] -valikkoon, kun valikkonäyttö on näkyvissä. 4 Q-painike Siirtää kameran Q-tilaan (s.54)

53 5 C-painike Käynnistää ja pysäyttää elokuvan tallennuksen (s.110). 6 Nelitoimisäädin 2 Vaihtaa käyttötavan (s.85, s.86). 3 Näyttää tallennustilavalikon (s.67). 4 Muuttaa salamakuvaustilan (s.89). 5 Vaihtaa tarkennustapaa (s.90). 23 Säätää tarkennuksen kun tarkennustilaksi on valittu \ (s.91). 7 4/W-painike Muuttaa näytössä näkyviä tietoja (s.20). 8 Helppokuvauspainike Ottaa käyttöön 9 (Helppokuvaus)-tilan (s.72). Käynnistää määritetyn toiminnon (s.108). 9 3-painike Tuo näkyviin [A Tallennustila]-valikon (s.55). 2 Yleiset toiminnot 51
