Digitaalikamera. Käyttöopas. Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

Transkriptio

1 Digitaalikamera Käyttöopas Lue käyttöopas ennen kameralla kuvaamista, jotta pääset selville kameran kaikista ominaisuuksista.

2 Onnittelut tämän PENTAX Q10 -digitaalikameran hankkimisesta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Käytettävät objektiivit Tämän kameran kanssa käytetään Q-kiinnityksellä kiinnitettäviä objektiiveja. Tekijänoikeudet PENTAX Q10 -digitaalikameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia tapauksia ovat esimerkiksi mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tavaramerkit Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Macintosh, Mac OS ja QuickTime ovat Apple Inc.:in rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Intel, Intel Core ja Pentium ovat Intel Corporationin tavaramerkkejä Yhdysvalloissa ja muissa maissa. SDXC-logo on SD-3C, LLC:n tavaramerkki. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching - yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III -yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tuotemerkki. PRINT Image Matching -logo on Seiko Epson Corporationin tuotemerkki. Kuluttajalla on AVC Patent Portfolio -lisenssin perusteella oikeus käyttää tätä tuotetta henkilökohtaisiin käyttötarkoituksiin (tai muihin tarkoituksiin, joista ei makseta korvausta) seuraavilla tavoilla: (i) AVC-standardin mukaiseen videon koodaukseen ( AVC-video ) ja/tai (ii) sellaisen videon dekoodaukseen, jonka kuluttaja on koodannut henkilökohtaiseen käyttöön ja/tai hankkinut videotuotteiden tarjoajalta, jolle on myönnetty AVC-videoiden jakelulisenssi. Lisenssiä ei myönnetä tai aseteta muuhun käyttöön. Lisätietoja antaa MPEG LA, LLC. Katso

3 Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä tuottavan laitteen lähettyvillä. Voimakkaat staattiset lataukset tai magneettiset kentät, joita tuottavat esimerkiksi radiolähettimet, voivat häiritä näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin virtapiireihin ja aiheuttaa toimintahäiriöitä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-, SDHC- ja SDXC-muistikortteja kutsutaan yleisesti SD-muistikorteiksi. Tässä oppaassa yleistermillä tietokone(et) viitataan tästä eteenpäin joko Windowstai Macintosh -tietokoneeseen. Tässä oppaassa termillä akku tarkoitetaan mitä tahansa tämän kameran ja sen lisälaitteiden kanssa käytettävää akkutyyppiä. 1 Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin kohtiin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilövammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Älä suuntaa kameraa aurinkoa tai muuta voimakasta valonlähdettä kohti ottaessasi kuvia. Älä jätä kameraa suoraan auringonvaloon ilman objektin suojusta, sillä kameraan voi tulla toimintahäiriöitä tai se voi syttyä palamaan. Älä katso objektiivin läpi aurinkoa tai muita voimakkaita valolähteitä. Se saattaa johtaa näkökyvyn menettämiseen tai sen vahingoittumiseen.

4 2 Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta käyttö välittömästi, poista akku tai irrota verkkolaite ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Varoitus Älä pidä sormeasi salamavalon päällä sen välähtäessä. Kuumentunut salamavalo voi aiheuttaa palovamman. Älä peitä salamavaloa kankaalla sen välähtäessä. Salamavalo voi värjäytyä. Eräät kameran osat kuumentuvat käytön aikana, minkä vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja akkulaturista ja verkkolaitteesta Vaara Kamerassa on käytettävä teho- ja jännitearvoiltaan oikeaa, erityisesti tälle kameralle tarkoitettua akkulaturia. Muunlaisen akkulaturin käyttäminen tai akkulaturin käyttäminen vääränlaisessa sähköverkossa voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Akkulaturin käyttöjännitealue on V AC. Älä pura kameraa tai tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttäminen välittömästi ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos laitteen sisään pääsee vettä, ota yhteyttä PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos näet salaman tai kuulet ukkosen jyrinää käyttäessäsi akkulaturia ja verkkolaitetta, irrota virtajohto pistorasiasta ja lopeta laitteen käyttäminen. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pöly voi aiheuttaa tulipalon. Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja, joissa johdon tyyppi on vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. Varoitus Älä aseta tai pudota raskaita esineitä verkkovirtajohdon päälle tai väännä johtoa, jotta se ei vaurioidu. Jos verkkovirtajohto on vaurioitunut, ota yhteyttä PENTAX-huoltoon. Älä koske verkkovirtajohdon liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan.

5 Älä käsittele virtajohdon liitintä märin käsin. Se voi aiheuttaa sähköiskun. Älä pudota kameraa tai kohdista siihen iskua. Laite voi vaurioitua. Älä lataa D-BC68P-akkulaturilla muita kuin ladattavia D-LI68-litium-ioniakkuja. Muuntyyppisien akkujen lataaminen voi aiheuttaa räjähdyksen, ylikuumenemisen tai akkulaturin vaurioitumisen. 3 Tietoja ladattavasta litium-ioniakusta Vaara Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Akun purkaminen voi aiheuttaa räjähdyksen tai akun sisällä olevien aineiden vuotamisen. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja -). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä. Varo-ohjeet D-LI68-akun käytöstä: KÄYTÄ VAIN TÄLLE AKULLE TARKOITETTUA AKKULATURIA. - ÄLÄ SYTYTÄ AKKUA PALAMAAN. - ÄLÄ PURA AKKUA. - ÄLÄ SAATA AKKUA OIKOSULKUUN. - SUOJAA AKKU KORKEILTA LÄMPÖTILOILTA (140 F/60 C). Säilytä kamera ja sen lisälaitteet poissa pienten lasten ulottuvilta Vaara Älä sijoita kameraa ja lisälaitteita paikkaan, josta pienet lapset voivat saada ne käsiinsä. 1. Tuote voi aiheuttaa vakavia henkilövahinkoja, jos se kaatuu tai sitä käytetään vahingossa. 2. Hihnan kiertäminen kaulan ympärille voi aiheuttaa tukehtumisen vaaran. 3. Säilytä kameran pienet varusteet kuten akku tai SD-muistikortit poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos kameran varuste nielaistaan vahingossa, lääkäriin on hakeuduttava heti.

6 4 Varotoimenpiteet käytön aikana Ennen kameran käyttämistä Ota kameran mukana toimitettava kansainvälinen luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennettujen tietojen säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi. Akkua ja akkulaturia koskevia tietoja Optimoi akun kunto välttämällä varastointia täyteen ladattuna tai kuumissa tiloissa. Jos jätät akun paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akun lataus syväpurkautuu ja sen käyttöikä lyhenee. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC68P-akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Älä altista kameraa korkeille lämpötiloille tai kosteudelle. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Suojaa kamera voimakkaalta tärinältä, iskuilta tai paineelta. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on 0 40 C ( F). Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Näyttö saattaa toimia normaalia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä kyseessä ole toimintahäiriö. Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Aseta kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön välinen lämpötilaero on tasoittunut. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisien kaasujen tai suolojen kanssa, koska ne saattavat aiheuttaa kameran rikkoutumisen. Pyyhi kamera kuivaksi sade- tai vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Jos käytät jalustaa, älä kiristä jalustan kiinnitysruuvia liian tiukalle.

7 Kameran puhdistaminen 5 Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä, alkoholilla tai bensiinillä. Poista objektiiviin tai etsimeen kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia. Puhdistuta herkkä CMOS-kenno PENTAX-huollossa. (Puhdistus on maksullinen toimenpide.) Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Kameran varastointi Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteassa paikassa voi aiheuttaa homekasvuston ilmaantumista kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Vältä kameran käyttöä tai säilytystä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kameran käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Muita huomautuksia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää Kirjoitussuojauskytkin asettamalla kytkin LOCK-asentoon. Jos SD-muistikortti poistetaan kamerasta heti käytön jälkeen, muistikortti voi olla kuuma. Älä poista SD-muistikorttia kamerasta tai katkaise kamerasta virtaa muistikortin tietojen tallentamisen tai lukemisen aikana. Tämä voi aiheuttaa tietojen menettämisen tai muistikortin vaurioitumisen. Älä taivuta SD-muistikorttia tai kohdista siihen voimakkaita iskuja. Suojaa kortti kosteudelta ja korkeilta lämpötiloilta. Älä poista SD-muistikorttia alustamisen aikana. Kortti voi vaurioitua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista mikäli 1. käyttäjä käsittelee SD-muistikorttia väärin. 2. SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. 3. SD-muistikorttia ei ole käytetty pitkään aikaan. 4. SD-muistikortti tai akku poistetaan kortin tietojen tallentamisen tai lukemisen aikana.

8 6 Jos SD-muistikorttia ei käytetä pitkään aikaan, kortilla olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Alusta uudet SD-muistikortit. Alusta myös aiemmin muissa kameroissa käytetyt SD-muistikortit. Huomioi, että SD-muistikortille tallennettujen tietojen poistaminen tai kortin alustaminen ei täysin poista alkuperäisiä tietoja. Poistetut tiedostot voidaan joskus palauttaa kaupallisesti saatavilla olevan ohjelmiston avulla. Jos aiot heittää SDmuistikorttisi pois tai myydä sen, sinun tulee varmistaa, että kortti on täysin tyhjä tai itse kortti tuhotaan, mikäli se sisältää henkilökohtaisia tai arkaluontoisia tietoja. Kameran omistaja on aina itse vastuussa SD-muistikortille tallennetuista tiedoista. Tuotteen rekisteröinti Pyydämme rekisteröimään kamerasi sen mukana toimitetun CD-ROM-levyn ohjeiden mukaisesti tai PENTAXin verkkosivustossa. Näin voimme palvella sinua paremmin. Katso lisätietoja kohdasta s.216. Kiitos yhteistyöstäsi.

9 Sisällysluettelo 7 Kameran turvallinen käyttö... 1 Varotoimenpiteet käytön aikana... 4 Sisällysluettelo... 7 Käyttöoppaan rakenne Ennen kameran käyttöä 15 Pakkauksen sisällön tarkastaminen Kameran osien nimet ja toiminta Kuvaustila Katselutila Näyttö Toimintoasetuksien muuttaminen Toimintopainikkeiden käyttö Ohjauspaneelin käyttö Valikoiden käyttö Aloittaminen 35 Hihnan kiinnittäminen Akun asettaminen laitteeseen Akun lataaminen Akun asettaminen paikalleen ja poistaminen Akun varaustilan ilmaisin Verkkolaitteen käyttö (lisävaruste) SD-muistikortin asennus/poisto Objektiivin kiinnittäminen Kameran kytkeminen päälle ja pois päältä Aloitusasetukset Näyttökielen asettaminen Päivämäärän ja kellonajan asettaminen... 49

10 8 Perustoiminnot 51 Kuvauksen perustoiminnot Kuvaaminen kameran valitsemilla asetuksilla Zoomobjektiivin käyttäminen Kiinteän salaman käyttäminen Salamakuvauksen tilan asettaminen Salamakuvaus Kuvien katseleminen Kuvien katseleminen Yhden kuvan poistaminen Kuvaustoiminnot 63 Kuvaustoimintojen käyttäminen Suuntapainikkeiden asetuskohdat Tallennustilan valikkotoiminnot Liikkuvan kuvan valikkotoiminnot Mukautettavien asetusten valikon valinnat Sopivan kuvaustilan valitseminen Auto Picture -tilat Scene-tilat Pehmennyksen hallinta -tila Valotustilat Valotuksen asettaminen Herkkyyden asettaminen Valotustilan muuttaminen Valotuksen säätäminen Valotuksen lukitseminen ennen kuvan ottamista (AE-lukitus) Valotuksen mittaustavan valitseminen Kuvien kohinan vähentäminen (kohinanpoisto) Tarkentaminen Tarkennustavan määrittäminen Autom. tarkennustavan määrittäminen Tarkennus d/i-painikkeen avulla Tarkennuksen lukitseminen (Tarkennuksen lukitus) Tarkennuksen säätäminen käsin (manuaalitarkennus) Syvyysterävyyden tarkistaminen (Esikatselu)... 98

11 Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi Kuvaaminen kuvanvakaajatoimintoa käyttämällä Ajastimen käyttäminen Kuvaus kaukosäätimen (lisävaruste) avulla Yhtäjaksoinen kuvaaminen Jatkuva kuvaus Sarjakuvaus Monivalotus Liikkuvan kuvan tallentaminen Liikkuvan kuvan tallennuksen asetuksien muuttaminen Liikkuvan kuvan tallentaminen Liik. kuv. sarjakuvaus Videoleikkeiden katseleminen Liikkuvien kuvien muokkaaminen Kuvausasetukset Tiedostomuodon asettaminen Kuvasuhde Tiedostomuoto JPEG tall. pikselit JPEG-laatu Väriavaruus Valkotasapainon säätäminen Valkotasapainon säätäminen manuaalisesti Kirkkauden säätäminen Kirkkaan alueen korjaus Varjon korjaus HDR-kuvaus Kuvan viimeistelysävyn asetus Mukautetun kuvan asetuksien määrittäminen Digitaalisuotimen asetuksien määrittäminen Usein käytettyjen toimintojen tallentaminen pikavalitsimeen Smart Effect -asetuksien määrittäminen Kameran asetuksien tallentaminen Vihreän painikkeen ja e-valitsimen toimintojen määrittäminen Vihreän painikkeen toiminnan määrittäminen E-valitsimen toiminnon määrittäminen e-tilassa Vihreän painikkeen toiminnon määrittäminen a-tilassa Objektiivin toimintojen määrittäminen Neutraalisuotimen asetuksien määrittäminen Objektiivivääristymän korjaus

12 10 Katselutoiminnot 153 Katselutoimintojen käyttäminen Katselutilan valikon toiminnot Katselutilan toiminnot Katselun näyttötavan määrittäminen Kuvien suurentaminen Useiden kuvien näyttäminen Monikuvanäkymä Kuvien näyttäminen kansio kerrallaan Kuvien näyttäminen kuvauspäivämäärän perusteella (kalenterinäkymä) Useiden kuvien yhdistäminen (Hakemisto) Kuvien toisto jatkuvana esityksenä Käännettyjen kuviennäyttäminen Useiden kuvien poistaminen Valittujen kuvien poistaminen Kansion poistaminen Kaikkien kuvien poistaminen Kameran liittäminen AV-laitteeseen Kameran kytkeminen video- tai HDMI-liitäntään Video-/HDMI-lähtösignaalin esitysmuodon valitseminen Kuvien muokkaaminen 173 Kuvakoon muuttaminen Tallennettujen pikseleiden määrän muuttaminen (Muuta kokoa) Kuvan osan rajaaminen (Rajaus) Kuvien käsitteleminen Kuvien käsitteleminen digitaalisuotimilla Punasilmäisyyden muokkaaminen RAW-kuvien kehittäminen Yhden RAW-kuvan kehittäminen Useiden RAW-kuvien kehittäminen

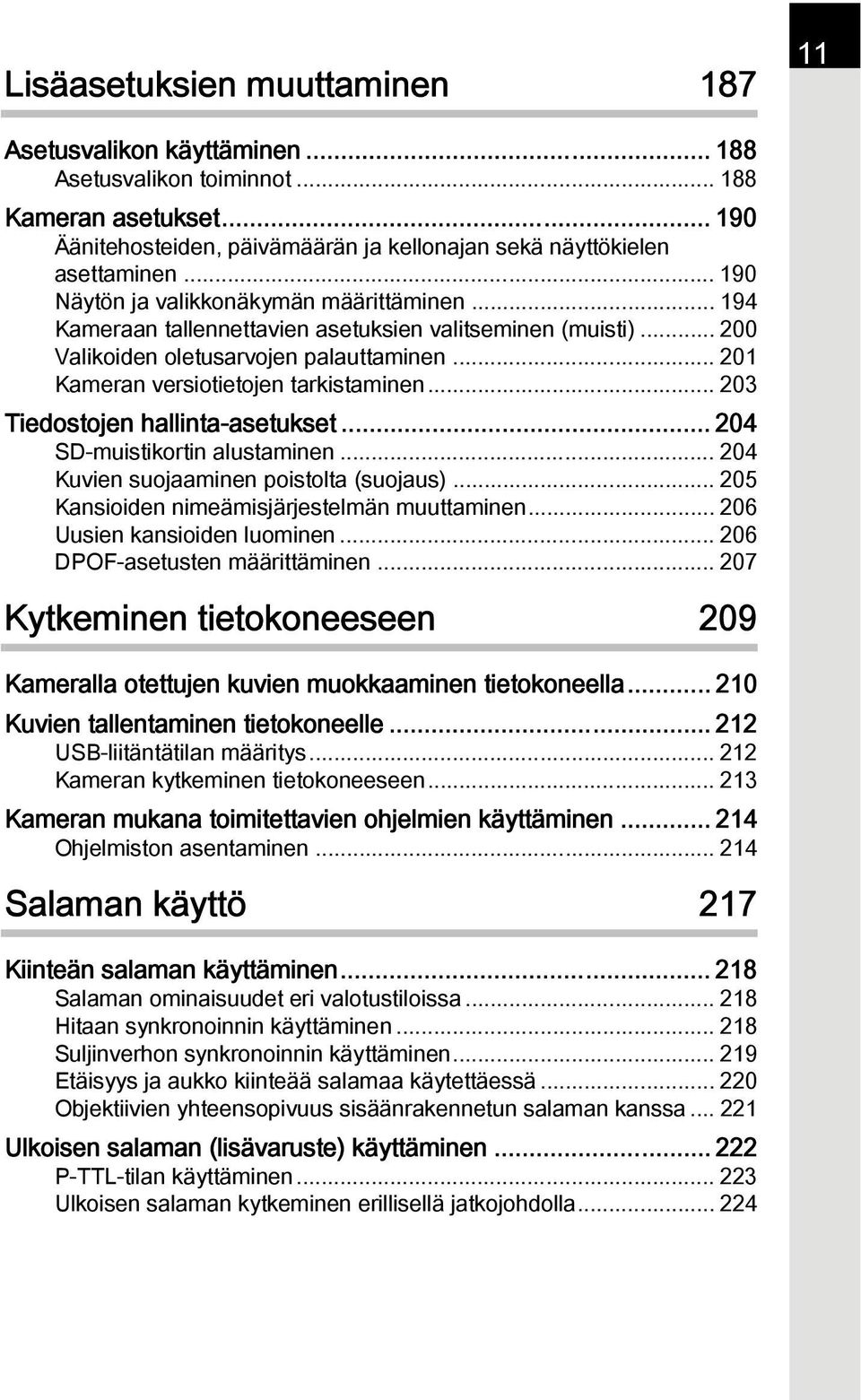

13 Lisäasetuksien muuttaminen Asetusvalikon käyttäminen Asetusvalikon toiminnot Kameran asetukset Äänitehosteiden, päivämäärän ja kellonajan sekä näyttökielen asettaminen Näytön ja valikkonäkymän määrittäminen Kameraan tallennettavien asetuksien valitseminen (muisti) Valikoiden oletusarvojen palauttaminen Kameran versiotietojen tarkistaminen Tiedostojen hallinta-asetukset SD-muistikortin alustaminen Kuvien suojaaminen poistolta (suojaus) Kansioiden nimeämisjärjestelmän muuttaminen Uusien kansioiden luominen DPOF-asetusten määrittäminen Kytkeminen tietokoneeseen 209 Kameralla otettujen kuvien muokkaaminen tietokoneella Kuvien tallentaminen tietokoneelle USB-liitäntätilan määritys Kameran kytkeminen tietokoneeseen Kameran mukana toimitettavien ohjelmien käyttäminen Ohjelmiston asentaminen Salaman käyttö 217 Kiinteän salaman käyttäminen Salaman ominaisuudet eri valotustiloissa Hitaan synkronoinnin käyttäminen Suljinverhon synkronoinnin käyttäminen Etäisyys ja aukko kiinteää salamaa käytettäessä Objektiivien yhteensopivuus sisäänrakennetun salaman kanssa Ulkoisen salaman (lisävaruste) käyttäminen P-TTL-tilan käyttäminen Ulkoisen salaman kytkeminen erillisellä jatkojohdolla

14 12 Liite 225 Oletusasetukset Erilaisten objektiiviyhdistelmien mahdollistamat toiminnot K-kiinnityksellä varustetun objektiivin käyttäminen CMOS-kennon puhdistus Pölyn irrottaminen ravistamalla CMOS-kennoa (pölynpoisto) Virheilmoitukset Vianetsintä Tekniset tiedot Hakemisto TAKUUEHDOT

15 13 Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat luvut. 1 Ennen kameran käyttöä Kameran mukana toimitetut lisävarusteet ja eri osien nimet ja toiminnot. 2 Aloittaminen Kameran ostamisen jälkeen, ennen kuvien ottamista suoritettavat toimenpiteet. Lue tämä osio ja noudata sen ohjeita. 3 Perustoiminnot Kuvaamiseen ja kuvien katseluun liittyvät toimenpiteet. 4 Kuvaustoiminnot Kuvaamiseen liittyvät toiminnot. 5 Kuvausasetukset Kuvausasetusten, kuten tiedostomuodon, muuttamiseen liittyvät toimenpiteet. 6 Katselutoiminnot Kuvien katseluun ja poistamiseen ja suojaamiseen liittyvät toimenpiteet. 7 Kuvien muokkaaminen Kuvien käsittelyyn ja RAW-muodossa otettujen kuvien kehittämiseen liittyvät toimenpiteet. 8 Lisäasetuksien muuttaminen Kameran yleisiin asetuksiin ja tiedostojen hallintaan, kuten näytön asetuksien muuttamiseen ja kuvakansioiden nimeämisjärjestelmiin, liittyvät toimenpiteet. 9 Kytkeminen tietokoneeseen Kameran kytkeminen tietokoneeseen. Tähän lukuun sisältyvät ohjelmien asennusohjeet ja siinä kerrotaan yleisesti kameran mukana toimitetusta ohjelmistosta. 10 Salaman käyttö Yhdysrakenteisen salaman ja ulkoisien salamalaitteiden käyttäminen. 11 Liite Tietoja vianetsinnästä sekä yhteystietoja.

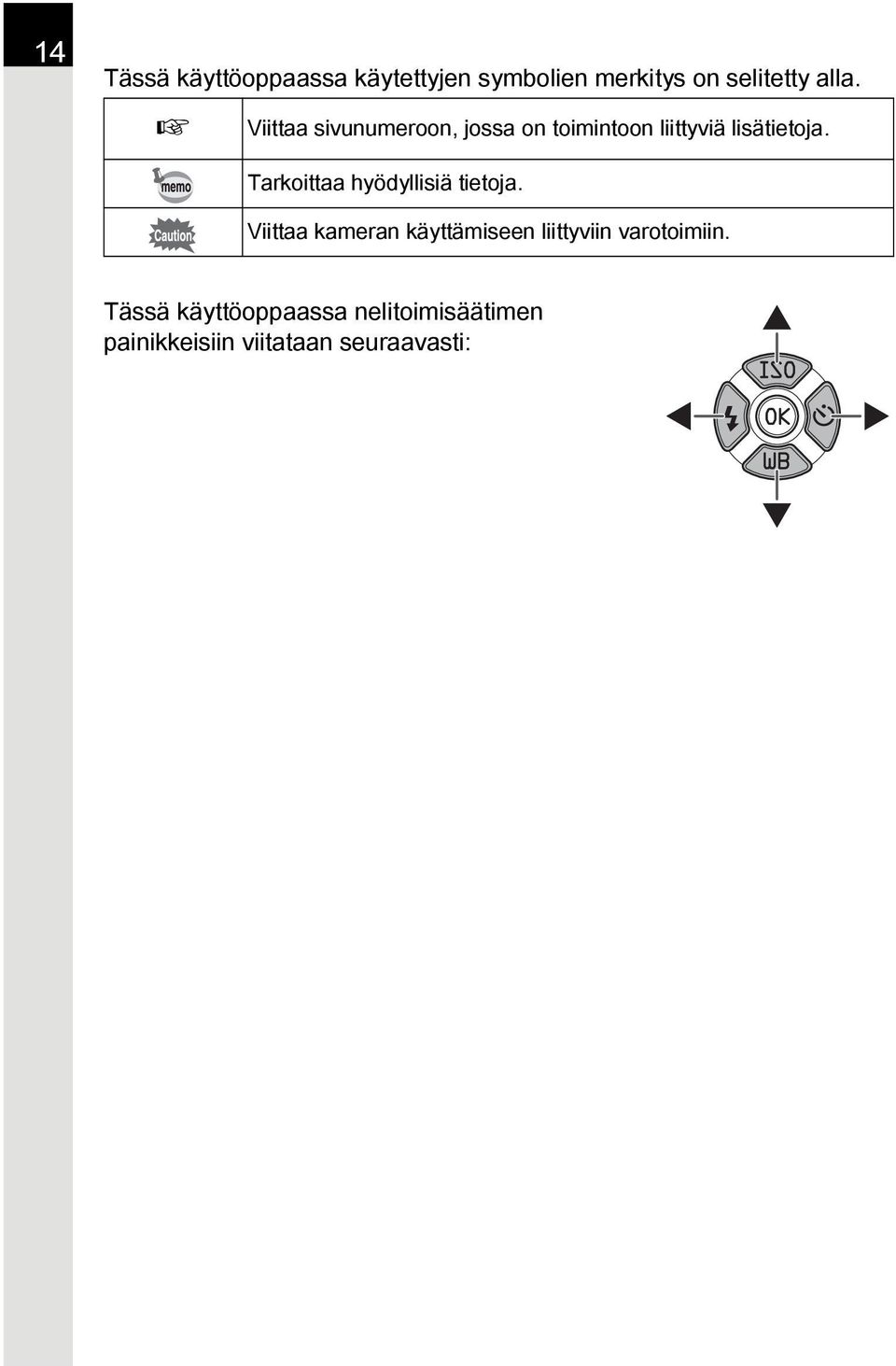

16 14 Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyviä lisätietoja. Tarkoittaa hyödyllisiä tietoja. Viittaa kameran käyttämiseen liittyviin varotoimiin. Tässä käyttöoppaassa nelitoimisäätimen painikkeisiin viitataan seuraavasti:

17 1 Ennen kameran käyttöä Tarkista pakkauksen sisältö, kameran osien nimet ja toiminta ennen kameran käyttöä. Pakkauksen sisällön tarkastaminen...16 Kameran osien nimet ja toiminta...17 Toimintoasetuksien muuttaminen...30

18 16 Pakkauksen sisällön tarkastaminen 1 Kameran pakkauksen mukana toimitetaan seuraavat varusteet. Tarkista, että kaikki varusteet ovat mukana pakkauksessa. Ennen kameran käyttöä Varustekengän suojus FK (asennettu kameraan) Rungon suojus (asennettu kameraan) Hihna O-ST131 Ladattava litium-ioniakku D-LI68 Akkulaturi D-BC68P Virtajohto USB-kaapeli I-USB7 Ohjelmisto (CD-ROM-levy) S-SW131 Käyttöopas (tämä opas)

19 Kameran osien nimet ja toiminta 17 Kaiutin Automaattitarkennu ksen apuvalo / vitkalaukaisimen merkkivalo Kantohihnan kiinnityslenkki Kaukosäätimen vastaanotin Muistikortin suojaluukku CMOS-kenno Objektiivin kiinnityskohdistin (punainen piste) Mikrofoni Kiinteä salama Objektiivitietoliitännät 1 Ennen kameran käyttöä Lisävarustekenkä Kantohihnan kiinnityslenkki Kaukosäätim en vastaanotin Muistikortin merkkivalo Akkutilan kansi Näyttö Liitäntäkaapelin suojakansi Jalustakierre HDMI-liitin (D-tyyppi) Liittimien suojus PC/AV-liitäntä

20 18 Kuvaustila Tästä näet mitä osia kuvaustilassa käytetään ja miten ne toimivat. 1 Jokaisen osan tehdasasetus esitellään tässä, mutta joillakin osilla on useita tehtäviä ja ne toimivat eri tavoin valitusta asetuksesta riippuen. Ennen kameran käyttöä a b c d

21 1 E-valitsin Asettaa suljinajan, aukon ja valotuksen korjauksen arvot (s.79). Voit vaihtaa valikkoa, kun valikkonäyttö on näkyvissä (s.33). Voit vaihtaa asetuksia, kun ohjauspaneeli on näkyvissä (s.32). 2 Tilanvalitsin Muuttaa kuvaustilaa (s.71). 3 Laukaisin Voit ottaa kuvia painamalla laukaisinta (s.53). 4 Pikavalitsin Voit tallentaa omat kuvausasetuksesi ja käyttää niitä myöhemmin. (s.141) 5 Objektiivin vapautuspainike Irrota objektiivi painamalla tätä painiketta (s.45). 6 Q (Katselu) -painike Siirtyy katselutilaan (s.59). 7 Salaman ponnahduspainike Nosta kiinteä salama ylös painiketta liu'uttamalla (s.57). 8 Virtakytkin Paina kytkeäksesi kameran virran päälle ja pois (s.46). 9 mc (Valotuksen korjaus) - painike Paina asettaaksesi valotuksen korjauksen ja aukon arvot (s.80, s.82). 0 d/i (vihreä/poista) - painike Painamalla tätä painiketta voit palauttaa valittuna olevan arvon tai määrittää toiminnon tälle painikkeelle (s.147). a 4-painike Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, vahvista kohteen valinta tällä painikkeella. b Nelitoimisäädin (2345) Näyttää herkkyyden/ valkotasapainon/salamatilan/ kuvaustavan asetusvalikon (s.64). Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, siirrä kohdistinta tai muuta valikkokohtia tällä. c d 3-painike Näyttää [A Tallennustila 1] - valikon (s.65). Paina tätä painiketta valikon ollessa näkyvissä palataksesi edelliseen näyttöön. (s.32) M-painike Vaihtaa näytön esitystapaa (s.22) Ennen kameran käyttöä

22 20 Katselutila Tästä näet mitä osia katselutilassa käytetään ja miten ne toimivat. 1 Ennen kameran käyttöä

23 1 E-valitsin Voit tällä painikkeella suurentaa kuvaa (s.157) tai tuoda näyttöön samanaikaisesti useita kuvia (s.158). 2 Laukaisin Siirry kuvaustilaan painamalla laukaisin puoliväliin. 3 Q (Katselu) -painike Kytkee kameran kuvaustilaan. 4 Virtakytkin Paina kytkeäksesi kameran virran päälle ja pois (s.46). 5 mc (Valotuksen korjaus) -painike Jos edellisen otetun kuvan tiedostomuoto on JPEG ja sen tiedot ovat edelleen puskurimuistissa, voit tallentaa kyseisen kuvan RAW-muodossa painamalla tätä painiketta (s.60). 6 d/i (Vihreä/poista) - painike Voit poistaa kuvan tai palauttaa valittuna olevan arvon painamalla tätä painiketta (s.60, s.147). 7 4-painike Vahvistaa valikossa tai katselunäkymässä valitun asetuksen. 8 Nelitoimisäädin (2345) Voit tällä siirtää kohdistinta tai muuttaa kohtia valikoissa ja katselunäytössä. Voit näyttää katselutilan valikon painamalla nelitoimisäädintä (3) (s.154). 9 3-painike Näyttää [Q Katselu 1] -valikon (s.155). 0 M-painike Vaihtaa näytön esitystapaa (s.25) Ennen kameran käyttöä

24 22 Näyttö Erilaisia tietoja näytetään näytössä kameran tilasta riippuen. 1 Näytön kirkkautta ja väriä voidaan säätää (s.198). Ennen kameran käyttöä Kuvaustila Käytössä olevat kuvausasetukset näkyvät näytöllä kuvauksen aikana. Voit vaihtaa näytön esitystapaa painamalla M-painiketta. M Mukautettu kuva Kirkas M M 1/ 2000 F [ 37] [ 37] Normaali näyttö Ohjauspaneeli Näyttö pois päältä

25 Normaali näyttö (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) EV 001/999 1/ 2000 F [ 37] Kuvaustila (s.71) 2 Salamakuvauksen tila (s.55) 3 Kuvaustapa (s.64) 4 Valkotasapaino (s.128) 5 Kuvanmuokkaus (s.134) 6 Sarjakuvaus (s.107)/ HDR-kuvaus (s.133)/ Digitaalisuodin (s.138) 7 Autom. valotusmittaus (s.87) 8 Kuvanvakaaja (s.99) / Liik. kuv. kuvanvakaaja (s.113) 9 Akun varaus (s.39) 10 Tarkennusrenkaan kääntäminen \-tilassa (s.96) 11 Lämpötilavaroitus 12 Neutraalisuodin (s.151) 13 Kuvien lukumäärä sarja- tai monivalotuskuvauksessa 1/ 2000 F [ 37] 14 Sarjakuvaus (s.107) / Monivalotus (s.110) / Smart Effect (s.143) 15 Automaattitarkennuksen tarkennuskehys (s.52) 16 Histogrammi (s.28) 17 AE-lukitus (s.85) 18 Suljinaika (s.80) 19 Aukkoarvo (s.80) 20 Valotuksen korjauksen palkki (s.82) 21 Herkkyys (s.78) 22 Kuvantallennuskapasiteetti 23 Kasvontunnistuskehys (kun [Autom. tarkennustapa] asetuksena on [Kasvontunnistus]) (s.90) 23 1 Ennen kameran käyttöä * Ilmaisin 15 näkyy valkoisena. Kun kohteeseen on tarkennettu, näkyy vihreä kehys. Ilmaisin näkyy punaisena, jos kohteeseen tarkentaminen ei onnistunut. Ilmaisin ei näy, jos [Tarkennustapa]-asetus on \. * Ilmaisimessa 23 kasvontunnistuksen pääkehys näkyy keltaisena ja muut kehykset valkoisina, kun [Autom. tarkennustapa] -kohdan asetus on [Kasvontunnistus].

26 24 Ohjauspaneeli Ohjauspaneeli voidaan näyttää ja asetuksia muuttaa painamalla kuvaustilassa M-painiketta (s.31). 1 Ennen kameran käyttöä A-tila Mukautettu kuva Kirkas C-tila Mukautettu kuva Kirkas [65535] [65535] Toiminnon nimi 2 Asetus 3 Mukautettu kuva (s.134)/ H-tila (s.73) 4 Digitaalisuodin (s.138) 5 HDR-kuvaus (s.133) 6 Kirkkauskorjaus (s.131) 7 Varjon korjaus (s.132) 8 Autom. valotusmittaus (s.87) 9 Tarkennustapa (s.89) 10 Autom. tarkennustapa (s.90) 11 Neutraalisuodin (s.151) 12 Kuvanvakaaja (s.99) / Liik. kuv. kuvanvakaaja (s.113) 13 Kuvasuhde (s.125) 14 Tiedostomuoto (s.125) 15 JPEG:n tallennetut pikselit (s.126) / Liikkuvan kuvan tallennetut pikselit (s.112) 16 JPEG-kuvan laatu (s.127) 17 Ääni (s.113) 18 Nykyinen päivämäärä ja kellonaika (s.49) 19 Kuvantallennuskapasiteetti Et voi valita asetuksia, joita ei voi muuttaa kameran asetuksista johtuen. Jos mitään valintoja ei tehdä 30 sekunnin aikana ohjauspaneelin ollessa näkyvissä, normaali näyttö tulee takaisin näkyviin. H (Scene) -tilan ohjauspaneeli tulee näkyviin, kun tilanvalitsimen asetuksena on H (s.75). Katso Katselutilan näyttötavan määrittäminen (s.195) saadaksesi kuvaustilan näyttöä koskevia lisätietoja.

27 Katselutila 25 Kamera vaihtaa näytetyn tiedon tyyppiä, kun M-painiketta painetaan toiston aikana. Normaali näyttö Histogramminäkymä Yksityiskohtaisien tietojen näkymä Näkymä ilman tietoja Tallennettu kuva, tiedostomuoto ja opastusilmaisimet näytetään. Otettu kuva ja histogrammi (kirkkaus/rgb) näytetään. Toiminto ei ole käytettävissä liikkuvan kuvan toiston aikana (s.26). Tarkat tiedot kuvien tallennusasetuksista ja - ajankohdasta näytetään (s.27). Ainoastaan otettu kuva näkyy näytössä. 1 Ennen kameran käyttöä M / 2000 F Normaali näyttö M 1/ 2000 F Histogramminäkymä M Näkymä ilman tietoja M 1/ 2000 F2.8 G1A1 10/10/ ±0 ±0 ±0 50mm ±0 10:30 AM ±0 Yksityiskohtaisien tietojen näkymä Kun katselutila kytketään, näytettävä tietotyyppi on sama kuin edellisellä katselukerralla. Jos [A Tallennustila 3] -valikon [Muisti]-kohdan [Katselutietojen näyttö] -asetuksena on P (pois päältä), [Normaali näyttö] näytetään aina ensimmäisenä, kun kameraan kytketään virta (s.200).

28 26 1 Ennen kameran käyttöä Histogramminäkymä Kamerassa on kaksi histogramminäyttöä. Kirkkaushistogrammi näyttää kirkkaustasojen jakauman ja RGB-histogrammi värien sävyjakaumat. Histogrammien välillä voidaan siirtyä nelitoimisäätimellä (23) / 2000 F Kirkkaushistogrammi / 2000 F RGB-histogrammi Histogrammi (kirkkaus) 2 Suojausasetus 3 Kansionumero-tiedostonumero 4 Tallenna RAW-data 5 Siirry RGB-histogrammiin/ kirkkaushistogrammiin 6 Tiedostomuoto 7 Suljinaika 8 Aukkoarvo 9 Herkkyys 10 Histogrammi (R) 11 Histogrammi (G) 12 Histogrammi (B) * Ilmaisin 2 näytetään vain suojatuille kuville. * Ilmaisin 4 näytetään vain, jos edellisen otetun kuvan tiedostomuoto on JPEG ja kuva voidaan tallentaa myös RAW-muodossa (s.60). Kirkkaat (ylivalottuneet) alueet vilkkuvat punaisina ja tummat (alivalottuneet) alueet keltaisina, jos [Q Katselu 1] -valikon [Kirkas/tumma alue] -kohdan asetus on O (päällä). Tämä ei koske RGB-histogramminäyttöä ja yksityiskohtaisten tietojen näyttöä (s.156).

29 Yksityiskohtaisien tietojen näkymä (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) 27 Valokuva 1/ 2000 F2.8 G1A1 10/10/2012 Video 1/ 125 F8.0 G1A1 10/10/ :30 AM 10'10" 10:30 AM ±0 ±0 ±0 50mm ±0 ± ±0 ±0 ±0 ±0 ±0 1 Otettu kuva 2 Kuvaustila (s.71) 3 Suojausasetus (s.205) 4 Kansionumero-tiedostonumero (s.206) 5 Kuvaustapa (s.64) 6 HDR-kuvaus (s.133) / Monivalotus (s.110) 7 Tarkennustapa (s.89) 8 Autom. valotusmittaus (s.87) 9 Salamakuvauksen tila (s.55) 10 Salamavalon valotuksen korjaus (s.56) 11 Neutraalisuodin (s.151) 12 Suljinaika (s.80) 13 Aukkoarvo (s.80) 14 Herkkyys (s.78) 15 Valotuksen korjaus (s.82) 16 Valkotasapaino (s.128) 17 Valkotasapainon hienosäätö (s.130) Kirkkauskorjaus (s.131) 19 Varjon korjaus (s.132) 20 Vääristymän korjaus (s.152) 21 Kuvanvakaaja (s.99) / Liik. kuv. kuvanvakaaja (s.113) 22 Tiedostomuoto (s.125) 23 JPEG:n tallennetut pikselit (s.126) / Liikkuvan kuvan tallennetut pikselit (s.112) 24 JPEG-kuvan laatu (s.127) 25 Väriavaruus (s.127) 26 Objektiivin polttoväli 27 Digitaalisuodin (s.138) 28 Mukautetun kuvan asetukset (s.134) 29 Mukautetut kuvaparametrit (s.135) 30 Kuvauksen päiväys ja kellonaika 31 DPOF-asetus (s.207) 32 Ääni (s.113) 33 Tallennusaika 1 Ennen kameran käyttöä

30 28 Histogrammin käyttäminen 1 Ennen kameran käyttöä Histogrammi näyttää kirkkauden jakauman kuvassa. Vaakasuora akseli on kirkkausakseli (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee pikselien määrän. Histogrammin muoto ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus ja kontrasti oikein, ja sen avulla voit päättää, onko valotusta säädettävä vai otatko kuvan uudelleen. Pikselimäärä (tumma) Kirkkaus (kirkas) Tummat kohdat Kirkkaat kohdat 1Valotuksen säätäminen (s.82) 1Kirkkauden säätäminen (s.131) Jos kuva on alivalottunut, osa vasemmalla olevasta alueesta leikkautuu pois (alivalottuneet kohdat ilman yksityiskohtia) ja jos kuva on liian ylivalottunut, osa oikealla olevasta alueesta leikkautuu pois (ylivalottuneet kohdat ilman yksityiskohtia). Tämä kamera voidaan asettaa varoittamaan kirkkaista/tummista alueista sen ollessa kuvaus- tai katselutilassa. 1Katselun näyttötavan määrittäminen (s.156) 1Katselutilan näyttötavan määrittäminen (s.195) 1Pikakatselun näytön asettaminen (s.197) Värivoimakkuuden jakautuminen näytetään kunkin värin osalta RGBhistogrammissa. Kuvioiden oikea puoli näyttää samanlaiselta kuvissa, joissa valkotasapaino on säädetty hyvin. Jos vain yksi väri on toispuoleisesti vasemmalla, kyseinen väri on liian voimakas. 1Valkotasapainon säätäminen (s.128)

31 Opastusilmaisimet Seuraavat näytössä näkyvät ilmaisimet osoittavat painikkeet ja e-valitsimen, joita voidaan käyttää sillä hetkellä. Esimerkki) 2 Nelitoimisäädin (2) Laukaisin 3 Nelitoimisäädin (3) 3-painike 4 Nelitoimisäädin (4) M-painike 5 Nelitoimisäädin (5) d/ Helppokuvaus/poista -painike 4-painike E-valitsin mc-painike 29 1 Ennen kameran käyttöä Näytössä näkyvä kuva voi poiketa otetusta kuvasta, jos kohteen kirkkaus tai kontrasti on hyvin pieni tai suuri. Jos valonlähteessä tapahtuu muutoksia kuvauksen aikana, kuva saattaa vilkkua. Voit vähentää vilkkumista asettamalla virrantaajuuden [R Asetus 1] -valikon kohdassa [Vilkkumisen väh.] alueellasi käytetylle tasolle. Jos kameran asentoa muutetaan nopeasti, kuvan kirkkaus voi muuttua. Odota ennen kuvan ottamista, että kirkkaus palautuu normaaliksi. Pimeässä kuvattaessa näytössä olevassa kuvassa voi näkyä kohinaa. Mitä suurempi herkkyysasetus on valittu, sitä enemmän näytön kuvassa ja/ tai tallennetussa kuvassa voi näkyä kohinaa ja värien vääristymistä. Kuvia ei voi näyttää näytöllä silloin, kun tietoja tallennetaan SD-muistikortille. Jos kuvaamista jatketaan pitkään, kameran sisälämpötila voi nousta, mikä voi heikentää kuvanlaatua. On suositeltavaa sammuttaa kamera, jos et ole ottamassa kuvaa. Voit estää kuvanlaadun muutokset antamalla kameran jäähtyä riittävän pitkään valotettavien kuvien ottamisen ja videoleikkeiden tallentamisen välillä.

32 30 Toimintoasetuksien muuttaminen 1 Toimintoasetuksia voidaan muuttaa suoraan toimintopainikkeilla, ohjauspaneelista käsin tai valikoiden kautta. Tässä osiossa kuvataan toimintoasetuksien määrittämisen perusperiaatteet. Ennen kameran käyttöä Toimintopainikkeiden käyttö Kuvaustilassa voit määrittää herkkyyden, valkotasapainon, salamakuvauksen tilan ja kuvaustavan painamalla nelitoimisäädintä (2345) (s.64). Seuraavassa on kuvattu esimerkkinä [Salamatila]-asetuksen määrittäminen. 1 Paina nelitoimisäädintä (4) kameran ollessa kuvaustilassa. Salamatilan asetukset -näkymä tulee näkyviin. 2 Valitse salamakuvauksen tila painamalla nelitoimisäädintä (45). Autom. välähdys 0.0 MENU Peruuta OK OK 3 Paina 4-painiketta. Kameralla voidaan ottaa kuva.

33 Ohjauspaneelin käyttö Kuvaamisen aikana käytössä olevat asetukset voidaan tarkistaa näytöstä. Voit myös vaihtaa ohjauspaneelin ja muuttaa asetuksia. Seuraavassa on kuvattu esimerkkinä [JPEG-laatu]-asetuksen määrittäminen. 1 Paina M-painiketta kuvaustilassa. Ohjauspaneeli tulee näyttöön Ennen kameran käyttöä 2 Valitse nelitoimisäätimellä (2345) kohde, jonka asetuksia haluat muuttaa. Et voi valita sellaisia asetuksia, jotka eivät ole vaihdettavissa kameran nykyisten asetuksien vuoksi. Mukautettu kuva Kirkas [ 37] 3 Paina 4-painiketta. Valitsemasi kohdan asetusnäyttö ilmestyy näkyviin. JPEG-laatu [ 37] 4 Valitse asetusarvo nelitoimisäätimellä (45). JPEG-laatu 37 MENU Peruuta OK OK

34 32 5 Paina 4-painiketta. Kamera palaa ohjauspaneelinäkymään. Määritä seuraavaksi muiden kohteiden asetukset. 1 Ennen kameran käyttöä 6 Paina 3-painiketta tai paina laukaisin puoliväliin. Kameralla voidaan ottaa kuva. Voit muuttaa asetuksia myös e-valitsimella sen jälkeen, kun olet kohdan 2 mukaisesti valinnut asetuksen, jota haluat muuttaa. Yksityiskohtaisia asetuksia, kuten parametreja voidaan muuttaa 4-painikkeen painamisen jälkeen. Valikoiden käyttö Tässä osiossa kuvataan seuraavien valikoiden toiminta: [A Tallennustila], [C Video], [Q Katselu], [R Asetus] ja [A Mukauta asetus]. Seuraavassa on kuvattu esimerkkinä [A Tallennustila 2] -valikon [ISO-kohinanpoisto] -asetuksen määrittäminen. 1 Paina 3-painiketta kuvaustilassa. [A Tallennustila 1] -valikko avautuu näyttöön. Alla luetellut valikot näkyvät seuraavissa tilanteissa: Kun tilanvalitsin on C-asennossa Katselutilassa [C Video 1] -valikko [Q Katselu 1] -valikko

35 2 Paina nelitoimisäädintä (5). Näytettävä valikko vaihtuu jokaisella nelitoimisäätimen (5) painalluksella seuraavassa järjestyksessä: [A Tallennustila 2], [A Tallennustila 3], [C Video 1], [Q Katselu 1]... [A Tallennustila 1]. Voit myös vaihtaa valikkoa e-valitsimella. 3 Valitse kohde nelitoimisäätimellä (23) Mukautettu kuva Digitaalisuodin Kuvanottoasetukset Tarkennusasetukset Autom.valot.mitt. Neutraalisuodin MENU Poistu HDR-kuvaus Monivalotus Sarjakuvaus Dyn. alueen asetus ISO-kohinanpoisto Vääristymän korjaus MENU Poistu 33 1 Ennen kameran käyttöä 4 Paina nelitoimisäädintä (5). Käytettävissä olevat asetukset näkyvät ponnahdusvalikossa tai alivalikossa HDR-kuvaus Monivalotus Sarjakuvaus Dyn. alueen asetus ISO-kohinanpoisto Vääristymän korjaus MENU Poistu 5 Valitse asetus nelitoimisäätimellä (23). Paina 3-painiketta sulkeaksesi ponnahdusvalikon tai palataksesi edelliselle näytölle HDR-kuvaus Monivalotus Sarjakuvaus Dyn. alueen asetus ISO-kohinanpoisto Vääristymän korjaus MENU Peruuta OK OK

36 34 6 Paina 4-painiketta. 1 Ennen kameran käyttöä Asetus tallennetaan. Mikäli alivalikko näytetään, paina 3-painiketta. Määritä seuraavaksi muiden kohteiden asetukset. 7 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Jos kameran virta katkaistaan väärällä tavalla (esimerkiksi poistamalla akku kameran virran ollessa kytkettynä), asetukset eivät tallennu, vaikka 3- painiketta painetaan ja valikkonäyttö suljetaan. Voit valita, näytetäänkö ensimmäisenä edellisen kerran näytetty valikon välilehti, vai näytetäänkö ensimmäisenä aina [A Tallennustila 1] -valikko (s.196). Seuraavilla sivuilla on tarkempia tietoja kustakin valikon kohteesta: - [A Tallennustila] -valikko 1 s.65 - [C Video] -valikko 1s.68 - [Q Katselu] -valikko 1s [R Asetus] -valikko 1s [A Mukauta asetus] -valikko 1s.69 Jotkut kuvaustoiminnot voidaan tallentaa pikavalitsimeen ja ladata valitsimen avulla (s.141).

37 2 Aloittaminen Tässä luvussa kerrotaan, mitä sinun on kameran ostamisen jälkeen tehtävä, ennen kuin alat ottaa kuvia. Lue nämä ohjeet ja noudata niitä. Hihnan kiinnittäminen...36 Akun asettaminen laitteeseen...37 SD-muistikortin asennus/poisto...42 Objektiivin kiinnittäminen...44 Kameran kytkeminen päälle ja pois päältä...46 Aloitusasetukset...47

38 36 Hihnan kiinnittäminen 1 Pujota hihnan pää kiinnityslenkin läpi ja lukitse hihna pujottamalla se soljen sisään. 2 Aloittaminen 2 Kiinnitä hihnan toinen pää samalla tavalla.

39 Akun asettaminen laitteeseen 37 Aseta akku kameraan. Käytä ainoastaan tätä kameraa varten suunniteltua, ladattavaa D-LI68-litium-ioniakkua. Akun lataaminen Lataa akku, kun sitä käytetään ensimmäisen kerran, kun akkua ei ole käytetty pitkään aikaan, tai kun [Akku tyhjä] -ilmoitus näkyy näytössä. 1 Kytke virtajohto akkulaturiin. 2 Aloittaminen 2 Liitä virtajohto pistorasiaan. Merkkivalo Akkulaturi Virtajohto 3 Aseta akku akkulaturiin siten, että kameran oman akun 2-merkintä on ylöspäin. Merkkivalo syttyy, kun akku latautuu ja sammuu, kun akku on latautunut täyteen. 4 Irrota akku laturista, kun akku on latautunut täyteen.

40 38 2 Aloittaminen Älä käytä kameran mukana toimitettua akkulaturia BC68P muiden kuin ladattavien D-LI68-litium-ioniakkujen lataamiseen. Muiden akkujen lataaminen saattaa aiheuttaa laturin vahingoittumisen tai ylikuumenemisen. Vaihda akku uuteen seuraavissa tapauksissa: - Jos merkkivalo vilkkuu tai ei syty, vaikka akku on asetettu laturiin oikealla tavalla - Jos akku tyhjenee nopeammin, vaikka se on ladattu (akun käyttöikä saattaa olla päättynyt) Enimmäislatausaika on noin 115 minuuttia (lämpötilasta ja akun jäljellä olevasta latauksesta riippuen). Lataa akku 0 40 C:n lämpötilassa. Akun asettaminen paikalleen ja poistaminen Aseta akku akkutilaan oikein päin. Jos akku asetetaan väärin, sitä ei ehkä voida enää irrottaa. Pyyhi akun navat pehmeällä liinalla ennen paikalleen asettamista. Älä avaa akkutilan kantta tai poista akkua, kun kameran virta on kytkettynä. Ole varovainen, koska kamera tai akku saattaa kuumentua, jos kameraa käytetään yhtäjaksoisesti pitkän aikaa. Poista akku kamerasta, jos et aio käyttää sitä pitkään aikaan. Akku voi vuotaa ja vaurioittaa kameraa, mikäli se jätetään kameraan pitkäksi ajaksi käyttämättä. Jos kamerasta poistettua akkua ei tulla käyttämään vähintään kuuteen kuukauteen, lataa akkua noin 30 minuutin ajan ennen varastointia. Lataa akku uudelleen 6 12 kuukauden välein. Säilytä akkua paikassa, jossa lämpötila pysyy huoneenlämpötilan alapuolella. Älä säilytä akkua kuumassa paikassa. Päivämäärä ja aika on ehkä asetettava uudelleen, jos kamera on ilman akkua pidempään. Jos näin käy, noudata kohdassa Päivämäärän ja kellonajan asettaminen (s.49) annettuja ohjeita asettaaksesi ne uudelleen. 1 Liu uta akkutilan kantta nuolen suuntaan ja avaa sitten kansi nostamalla (1 2). 1 2

41 39 2 Aseta akku kameraan 2-merkintä objektiiviin päin siten, että akku lukittuu paikalleen. Irrota akku työntämällä akun lukitusvipua sormella nuolen (3) suuntaan Sulje akkutilan kansi ja liu'uta sitä sitten nuolen suuntaan (4 5). 5 Aloittaminen 4 Akun varaustilan ilmaisin Voit tarkistaa akun jäljellä olevan varauksen näytössä olevasta ilmaisimesta. Näyttö Akun varaustila w (vihreä) x (vihreä) y (keltainen) F (punainen) [Akku tyhjä] Akku on täynnä. Akku on lähes täynnä. Akun varaus on vähenemässä. Akku on lähes tyhjä. Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa.

42 40 2 y tai F voi olla näkyvissä, vaikka akun varaus on riittävä käyttöä varten, mikäli kameraa käytetään kylmässä tai kun käytetään jatkuvaa kuvausta pitkiä aikoja kerrallaan. Akun suorituskyky heikkenee väliaikaisesti alhaisessa lämpötilassa. Kun käytät kameraa kylmässä, varaa mukaan ylimääräisiä akkuja ja pidä ne lämpiminä taskussasi. Akkujen suorituskyky palautuu ennalleen, kun ne viedään takaisin huoneenlämpöön. Kun matkustat ulkomailla, otat kuvia kylmässä tai aiot ottaa paljon kuvia, pidä mukana vara-akkuja. Aloittaminen Verkkolaitteen käyttö (lisävaruste) Suosittelemme, että käytät K-AC115-verkkolaitetta (lisävaruste), jos käytät näyttöä pitkän aikaa yhtäjaksoisesti tai kun kytket kameran tietokoneeseen tai AV-laitteeseen. Verkkolaitesarja K-AC115 sisältää verkkolaitteen D-AC115, tasavirtaliittimen D-DC115 ja verkkojohdon. 1 Varmista, että kameran virta on katkaistu. 2 Avaa akkutilan kansi. Katso vaihe 1 kohdasta s.38. Irrota akku, jos se on asetettu kameraan. 3 Vedä akkukotelon alapuolella olevaa liitäntäkaapelin suojakantta (1) alaspäin ja aseta tasavirtaliitin akkukoteloon. 2 1

43 41 4 Sulje akkutilan kansi. Vedä liitäntäkaapeli ulos liitäntäkaapelin kansiosasta. 2 5 Kytke tasavirtaliitin ja verkkolaite. Aloittaminen 6 Kytke verkkolaite verkkojohtoon. 7 Liitä virtajohto pistorasiaan. Varmista ennen verkkolaitteen liittämistä tai irrottamista, että virta on katkaistu kamerasta. Varmista, että liittimet ovat kunnolla kiinni. Jos virta katkeaa kameran lukiessa SD-muistikortin tietoja, muistikortti tai tallennetut tiedot voivat vaurioitua. Liitäntäkaapeli on suojakannen ulkopuolella, kun verkkolaite on käytössä. Aseta liitäntäkaapelin suojakansi takaisin alkuperäiseen asentoonsa, kun olet irrottanut tasavirtaliittimen. Lue verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä.

44 42 SD-muistikortin asennus/poisto Tässä kamerassa käytetään SD-, SDHC- ja SDXC-muistikortteja. Varmista ennen SD-muistikortin asettamista tai poistamista, että virta on katkaistu kamerasta. 2 Aloittaminen Älä poista SD-muistikorttia silloin, kun muistikortin valo palaa. Jos muistikorttitilan kansi avataan, kun kameraan on kytketty virta, kameran virta katkeaa. Älä avaa kantta, kun kamera on käytössä. Alusta tällä kameralla käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty toisessa kamerassa tai digitaalilaitteissa. Kohdasta SD-muistikortin alustaminen (s.204) saat alustamista koskevia lisätietoja. Käytä videoleikkeiden tallentamiseen muistikorttia, jonka siirtonopeus on mahdollisimman suuri. Jos kirjoitusnopeus on tallennusnopeutta pienempi, tallentaminen voi keskeytyä. 1 Varmista, että kameran virta on katkaistu. 2 Liu uta korttitilan kantta nuolen suuntaan ja avaa sitten kansi nostamalla (1 2) Työnnä kortti kokonaan paikalleen SD-muistikortin etikettipuoli näyttöön päin.

45 Poista SD-muistikortti työntämällä korttia kerran sisäänpäin Sulje korttitilan kansi ja liu'uta sitä sitten nuolen suuntaan (3 4). 4 3 Aloittaminen Kohdasta Keskimääräinen kuvantallennuskapasiteetti koon perusteella (s.249) saat tietoja SD-muistikortille tallennettavien kuvien arvioidusta määrästä.

46 44 Objektiivin kiinnittäminen Kiinnitä Q-kiinnityksellä kiinnitettävä objektiivi kameran runkoon. Nämä vaiheet kuvataan 01 STANDARD PRIME -objektiivia käyttäen. 2 Aloittaminen Vaihda/irrota objektiivi ympäristössä, joka on suhteellisen puhdas ja pölytön. Pidä rungonsuojus kamerassa, kun objektiivia ei ole kiinnitetty. Kiinnitä objektiivin taka- ja etusuojukset objektiiviin, kun olet irrottanut sen. Älä laita sormiasi kameran liitäntään tai kosketa CMOS-kennoa. Kameran rungossa ja objektiivin liitännässä on objektiivitietoliitäntöjä. Lika, pöly tai ruoste saattaa vahingoittaa sähköjärjestelmää. Ota yhteys PENTAX-huoltoon puhdistuttaaksesi kameran. Emme vastaa muiden valmistajien objektiivien käytöstä aiheutuvista vahingoista, vaurioista tai toimintahäiriöistä. 1 Varmista, että kameran virta on katkaistu. 2 Irrota rungonsuojus (1) ja objektiivin takasuojus (2). Laske objektiivi käsistäsi aina siten, että kameraan kiinnitettävä pää on ylöspäin. Näin suojaat objektiivin liitäntää vaurioilta irrotuksen jälkeen. 3 Kohdista kameran ja objektiivin kiinnitysmerkit (punaiset pisteet, 3) keskenään ja lukitse objektiivi kääntämällä sitä myötäpäivään, kunnes se naksahtaa. Kiinnitettyäsi objektiivin tarkista sen lukittuminen paikalleen kääntämällä sitä vastapäivään. 3

47 45 4 Irrota objektiivin etusuojus painamalla kuvaan merkittyjä kohtia sisäänpäin. 2 Objektiivin irrottaminen Aseta objektiivin etusuojus ensin paikalleen ja kierrä sitten objektiivia vastapäivään pitäen samalla objektiivin vapautuspainike (4) painettuna. Aloittaminen 4 Jos kameraan on kytketty virta objektiivia irrotettaessa, näyttö sammuu ja laukaisin lukittuu. Älä irrota objektiivia kameran ollessa päällä.

48 46 Kameran kytkeminen päälle ja pois päältä 1 Paina virtakytkintä. 2 Kameraan kytkeytyy virta. Paina virtakytkintä uudelleen, jolloin kamera sammuu. Aloittaminen Katkaise kamerasta virta aina, kun sitä ei käytetä. Virta katkeaa automaattisesti, jos et käytä kameraa tietyn ajan kuluessa (Autom. virrankatk.). Oletusasetus on, että kamera sammuu automaattisesti, kun sitä ei ole käytetty 1 minuuttiin. Voit muuttaa asetusta [R Asetus 2] - valikon kohdassa [Autom. virrankatk.] (s.194). Aseta kamera katselutilaan painamalla virtakytkintä samalla, kun pidät Q-painiketta painettuna.
