GA-1 Rasvanerottimen hälytin Käyttö- ja asennusohje

Koko: px
Aloita esitys sivulta:

Download "GA-1 Rasvanerottimen hälytin Käyttö- ja asennusohje"

Transkriptio

1 Labkotec Oy Myllyhaantie PIRKKALA Vaihde: Fax: Internet: 1/11 GA-1 Rasvanerottimen hälytin Copyright 2019 Labkotec Oy Varaamme oikeuden muutoksiin

2 SISÄLLYSLUETTELO 1 YLEISTÄ ASENNUS GA-1 keskusyksikkö Rasvatilan anturi GA-SG Asennustarvikkeet TOIMINTA Toiminta eri tilanteissa VIAN ETSINTÄ KORJAUS- JA HUOLTOTOIMENPITEET TURVALLISUUSOHJEET TEKNISET TIEDOT SYMBOLIEN MERKITYS Varoitus / Huomio Laite on suojattu kaksois- tai vahvistetulla eristyksellä Copyright 2019 Labkotec Oy 2/11 Varaamme oikeuden muutoksiin

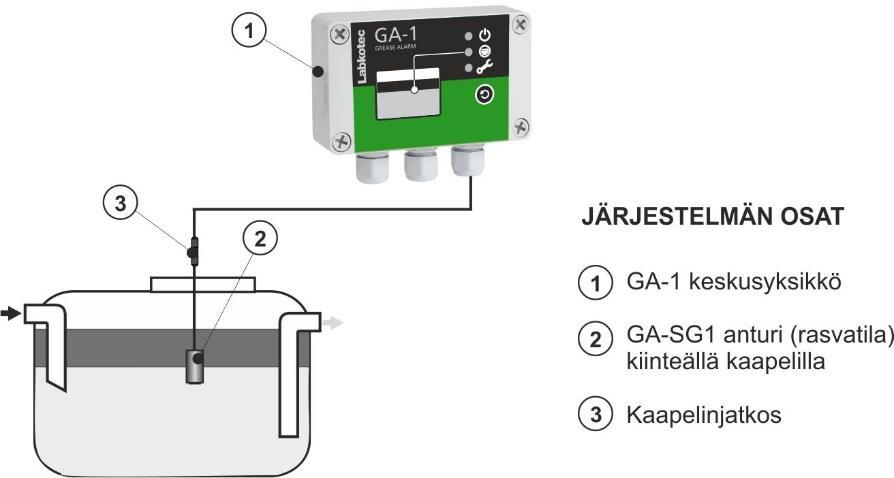

3 1 YLEISTÄ GA-1 on yksikanavainen hälytin rasvanerottimen rasvatilan valvontaan. Toimitukseen sisältyy GA-1 keskusyksikkö, rasvatilan anturi GA-SG1 ja kaapelinjatkos. Kuva 1. Rasvanerottimen valvonta GA-1 rasvahälyttimellä Rasvatilaan asennettava anturi GA-SG1 valvoo erottimeen kertyvän rasvakerroksen paksuutta. GA-1 keskusyksikön merkkivalot, painike ja liitynnät on esitetty kuvassa 2. Kuva 2. GA-1 keskusyksikön ominaisuudet Copyright 2019 Labkotec Oy 3/11 Varaamme oikeuden muutoksiin

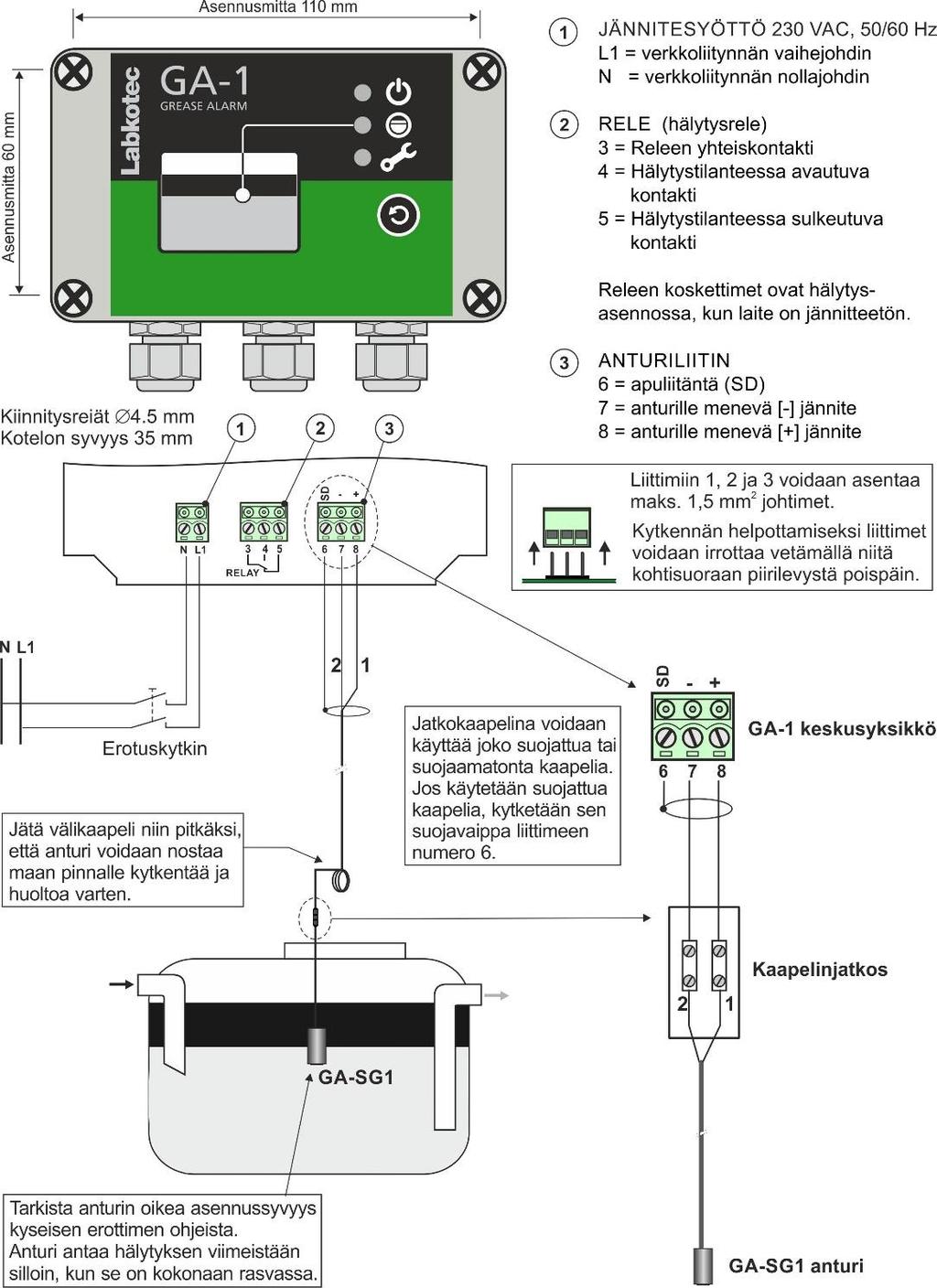

4 2 ASENNUS 2.1 GA-1 keskusyksikkö GA-1 keskusyksikkö on seinäasennettava. Asennusreiät sijaitsevat kotelon pohjaosassa kannen kiinnitysreikien alla. Kotelon kansi tulee kiristää siten, että sen reunat koskettavat pohjaosaa. Tällöin painike toimii hyvin ja kotelo on tiivis. Tutustu luvun 6 turvallisuusohjeisiin ennen asennusta! Kuva 3. GA-1 rasvahälyttimen asennus. Copyright 2019 Labkotec Oy 4/11 Varaamme oikeuden muutoksiin

5 2.2 Rasvatilan anturi GA-SG1 Rasvatilan anturi GA-SG1 tulee asentaa kuvan 3 mukaisesti. Anturi antaa hälytyksen viimeistään silloin, kun anturi on kokonaan rasvassa. Tarkista oikea asennussyvyys kyseisen rasvanerottimen käyttöohjeesta tai erottimen valmistajalta. 2.3 Asennustarvikkeet Toimitus sisältää kaapelijatkoksen (kuva 4) sekä kiinnitystarvikkeet (kuva 5) keskusyksikön ja anturin asentamiseen. Kuvassa 6 on kaapelin asennusesimerkki ripustuskoukun avulla. Anturikaapelin kytkentä kaapelinjatkoksen sisällä on esitetty kuvassa 3. Mikäli käytetään suojavaipalla varustettua kaapelia, kaapelien vaipat ja ylimääräiset johtimet tulee kytkeä kaikki samaan pisteeseen. Kaapelinjatkoksen tiiveysluokka on IP68. Varmista, että kaapelinjatkos on suljettu kunnolla. Kuva 4. Kaapelinjatkos Kuva 5. Kiinnitystarvikkeet Kuva 6. Kaapelin asennusesimerkki Copyright 2019 Labkotec Oy 5/11 Varaamme oikeuden muutoksiin

6 3 TOIMINTA Tarkista hälyttimen oikea toiminta aina asennuksen ja kytkennän jälkeen. Tarkista toiminta lisäksi aina erottimen tyhjennyksen yhteydessä tai vähintään kerran puolessa vuodessa. Toiminnan tarkistus 1. Laske anturi veteen. Laitteen tulisi olla normaalitilassa (ks. kohta 3.1). 2. Nosta anturi ilmaan tai rasvaan. Rasvatila täynnä hälytyksen tulisi kytkeytyä (ks. kohta 3.1). 3. Puhdista anturi. 4. Laske anturi takaisin veteen. Hälytyksen tulisi poistua 10 sekunnin viiveen kuluttua. 3.1 Toiminta eri tilanteissa Normaalitilanne Tarkempi toiminta on kuvattu luvussa 3.1. Ellei toiminta ole kuvatun mukainen, tarkista kytkennät ja kaapelointi. Tarvittaessa ota yhteys valmistajan edustajaan. Anturi on täysin vedessä. Jännitesyötön merkkivalo palaa. Muut merkkivalot eivät pala. Rele on vetäneenä. Rasvatila täynnä Anturi on rasvassa (hälytys viimeistään silloin, kun anturi on kokonaan rasvassa). Jännitesyötön merkkivalo palaa. Rasvatila täynnä -merkkivalo syttyy. Summeri soi 10 sekunnin viiveen jälkeen. Rele päästää 10 sekunnin viiveen jälkeen. (Huom. Vastaava hälytys tapahtuu kun anturi on ilmassa.) Hälytyksen poistuttua merkkivalo sammuu, summeri vaimenee ja rele vetää 10 sekunnin viiveen kuluttua. Vikahälytys Hälytyksen kuittaus Rikkoutunut anturi, anturikaapelin katkos tai oikosulku. Jännitesyötön merkkivalo palaa. Anturipiirin Vika-merkkivalo syttyy 10 sekunnin viiveen jälkeen. Summeri soi 10 sekunnin viiveen jälkeen. Rele päästää 10 sekunnin viiveen jälkeen. Painettaessa Kuittaus/testi painiketta: Summeri vaimenee. Rele ja merkkivalo eivät muuta tilaansa ennen kuin hälytys- tai vikatilanne poistuu. Mikäli summeria ei kuitata, sammuu se automaattisesti kolmen vuorokauden kuluttua. Copyright 2019 Labkotec Oy 6/11 Varaamme oikeuden muutoksiin

7 TESTI -TOIMINTO Testi-toiminnolla aikaansaadaan keinotekoinen hälytys, jolla varmistetaan GA-1 rasvahälyttimen sekä sen releen kautta mahdollisesti ohjautuvien muiden laitteiden tai järjestelmien oikea toiminta todellisessa hälytystilanteessa. HUOM! Ennen kuin painat Kuittaus/testi-painiketta, varmista ettei releen toiminta aiheuta vaaratilanteita ohjattujen järjestelmien kautta! Normaalitilanne Hälytys päällä Painettaessa Kuittaus/testi-painiketta: Rasvatila täynnä - ja Vika -merkkivalot syttyvät heti. Summeri hälyttää heti. Rele päästää vasta 2 sekunnin yhtämittaisen painamisen jälkeen. Kun Kuittaus/testi-painike vapautetaan: Merkkivalot ja summeri sammuvat heti. Rele vetää heti. Painettaessa Kuittaus/testi-painiketta ensimmäisen kerran: Summeri sammuu. Tämän jälkeen painettaessa: Vika-merkkivalo syttyy heti. Rasvatila täynnä -merkkivalo palaa yhä. Summeri hälyttää yhä. Aiemmin kuitattu summeri hälyttää uudelleen. Kun Kuittaus/Testi-painike vapautetaan: Laite palautuu saman tien testiä edeltäneeseen tilaan. Vikahälytys päällä Painettaessa Kuittaus/Testi painiketta: Laite ei reagoi testiin mitenkään. Copyright 2019 Labkotec Oy 7/11 Varaamme oikeuden muutoksiin

8 4 VIAN ETSINTÄ Ongelma: Selitys: Toimi seuraavasti: ANTURI EI HÄLYTÄ ILMASSA TAI RASVASSA, TAI HÄLYTYS EI POISTU Anturi on likainen. Puhdista anturi ja tarkista toiminta uudelleen. Ongelma: Selitys: Toimi seuraavasti: Ongelma: Selitys: Toimi seuraavasti: Seuraavat toimenpiteet saa tehdä vain pätevä sähköalan ammattihenkilö! JÄNNITESYÖTÖN MERKKIVALO EI PALA Laite ei saa syöttöjännitettä. 1. Tarkista ensin ettei jännitettä ole katkaistu erotuskytkimellä. 2. Mittaa jännite liittimistä N ja L1. Jännitteen pitäisi olla 230 VAC ± 10 %. ANTURIN VIKAMERKKIVALO PALAA Anturipiirin virta-arvo on joko liian pieni (kaapeli on poikki tai irti liittimeltä) tai liian suuri (kaapeli oikosulussa). Syynä voi olla myös rikkoutunut anturi. 1. Varmistu, että anturi on kytketty keskusyksikköön oikein. 2. Mittaa jännite anturiliittimiltä 7 ja 8. Jännitteen pitäisi olla välillä 7,0-8,5 V. 3. Mittaa anturin ottama virta sen ollessa ilmassa tai rasvassa. Virran tulee olla 7,0-8,5 ma. 4. Mittaa virta anturin ollessa vedessä. Virran tulee olla 2,5-3,5 ma. Ongelmatapauksissa ota yhteys Labkotec Oy:n huoltoon. 5 KORJAUS- JA HUOLTOTOIMENPITEET Anturi on puhdistettava ja testattava aina rasvanerottimen huollon ja tyhjennyksen yhteydessä tai vähintään kerran puolessa vuodessa. Helpoin tapa tarkistaa järjestelmän toiminta on nostaa anturi nesteestä ja upottaa se uudelleen nesteeseen. Katso toiminta luvusta 3. Puhdistuksessa voidaan käyttää mietoa pesuainetta (esim. astianpesuaine) ja pesuharjaa. Ongelmatilanteissa ota yhteys Labkotec Oy:n huoltoon: service@labkotec.fi. Copyright 2019 Labkotec Oy 8/11 Varaamme oikeuden muutoksiin

9 6 TURVALLISUUSOHJEET Laitteessa ei ole omaa verkkokytkintä joten syöttöjännitejohtimiin, laitteen läheisyyteen, tulisi huolto- ja käyttötoimenpiteiden helpottamiseksi asentaa erotuskytkin (250 VAC/1 A), joka erottaa molemmat johtimet (L1, N). Kytkin on merkittävä laitteen erotuskytkimeksi. Sulake maksimi 10 A. Laitetta saa asentaa tai huoltaa silloin kun se vaatii kannen avaamista - vain pätevä sähköalan ammattihenkilö. Mikäli laitetta käytetään valmistajan ohjeista poiketen, saattaa laitteen antama suojaus vahingoittua. Laitetta ei saa asentaa räjähdysvaarallisiin tiloihin. Copyright 2019 Labkotec Oy 9/11 Varaamme oikeuden muutoksiin

10 7 TEKNISET TIEDOT GA-1 keskusyksikkö Mitat 125 mm x 75 mm x 35 mm (l x k x s) Paino Kotelointi Käyttölämpötila -30 ºC +50 ºC Syöttöjännite Tehonkulutus Anturit Relelähtö 250 g Tuotepaketti 0,8 kg (keskusyksikkö + anturi + kaapelinjatkos) IP 65, materiaali polykarbonaatti. Kaapeliläpivientien säätöalue 6 10 mm 230 VAC ± 10 %, 50/60 Hz Laitteessa ei ole verkkokytkintä. Sulake maksimi 10 A. 5 VA GA-SG1 anturi 250 V, 5 A Potentiaalivapaa vaihtokosketin. Toimintaviive 10 sekuntia. Rele on aseteltu päästämään kytkentärajalla. Sähköturvallisuus IEC/EN , Class II, CAT II EMC Emissio (päästöt) Immuniteetti (sieto) Valmistusvuosi: Ks. sarjanumero tyyppikilvestä IEC/EN IEC/EN xxx x xxxxx xx YY x jossa YY = valmistusvuosi (esim. 14 = 2014) GA-SG1 anturi Toimintaperiaate Kapasitiivinen Materiaali POM, PUR, AISI 316 Paino IP-luokitus 350 g (anturi + kiinteä kaapeli) IP68 Käyttölämpötila 0 ºC +90 ºC Kaapeli EMC Emissio (päästöt) Immuniteetti (sieto) Valmistusvuosi: Ks. sarjanumero anturin pohjasta Kiinteä kaapeli 2 x 0,75 mm 2. Vakiopituus 5 m. Voidaan toimittaa määrämittaisena, kiinteän kaapelin maks. pituus 15 m. Kaapeli voidaan jatkaa. Kaapeloinnin maks. sallittu silmukkavastus 75Ω. IEC/EN IEC/EN GAxxxxxYY jossa YY = valmistusvuosi (esim. 14 = 2014) Kuva 7. GA-1 keskusyksikkö Kuva 8. GA-SG1 anturi Copyright 2019 Labkotec Oy 10/11 Varaamme oikeuden muutoksiin

11 Kuva 5. GA Sensor mittapiirros
