1 Labkotec Oy Myllyhaantie PIRKKALA Vaihde: Internet: /6 Labcom LoRa-A1 LoRa-tiedonsiirtoyksikkö Copyright 2019 Labkotec Oy Pidätämme oikeuden muutoksiin

2 SISÄLLYSLUETTELO 1 YLEISTÄ ASENNUS Laitekotelon rakenne ja asennus KYTKENNÄT Passiivinen ma anturi Aktiivinen ma anturi tai ulkoinen jännitelähtö Jännite 0 10 V KÄYTTÖÖNOTTO... 6 Copyright 2019 Labkotec Oy 2/6 Varaamme oikeuden muutoksiin

3 1 YLEISTÄ Labcom LoRa-A1 tiedonsiirtoyksikkö on suunniteltu teollisuuden, vesilaitosten ja ympäristöhuollon mittausten kaukovalvontaan. Tyypillisiä sovelluskohteita ovat mm. vesistöjen pintamittaukset, säiliöiden pintamittaukset sekä pohjavesikaivojen pintamittaukset. Labcom LoRa-A1 tiedonsiirtolaite on paristokäyttöinen ja voi saavuttaa jopa yli kymmenen vuoden toiminta-ajan ilman pariston vaihtoa. Todellinen toiminta-aika riippuu mittausvälistä, ympäristöolosuhteista sekä LoRa-verkon kentänvoimakkuudesta. Labcom LoRa-A1 tiedonsiirtolaite liitetään aina LabkoNet -järjestelmään. LabkoNet -järjestelmän tietokantaan kerätään tiedonsiirtolaitteen lähettämät mittaustiedot ja käyttäjät voivat tarkastella niitä webkäyttöliittymän avulla. Hälytystiedot lähetetään halutuille vastaanottajille sähköpostina ja/tai GSM-tekstiviesteinä LabkoNet -palvelusta. Labcom LoRa-A1 tiedonsiirtolaitteeseen voidaan kytkeä yksi analoginen anturi 4 20 ma virtaviestillä tai 0 10 V jänniteviestillä. Tiedonsiirtolaitteessa ei ole muita tuloja tai mittauksia. Labcom LoRa-A1 on valmiiksi ohjelmoitu, liitetty LabkoNet -järjestelmään ja testattu ennen toimitusta. Tarvittaessa laitteen mittaus- ja tiedonsiirtoväliä voidaan muuttaa LabkoNet -järjestelmän kautta ylläpitäjien toimesta. LabkoNet -järjestelmän käyttäjätunnus ja salasana on toimitettu käyttäjille erikseen. Asennuksen yhteydessä olisi asentajalla hyvä olla käytettävissä LabkoNet -käyttöliittymä, jotta etävalvonnan toiminta voidaan testata asennuksen aikana. LabkoNet -asiakaspalvelu auttaa myös käyttöönotossa. Käyttöönottoajankohdasta olisi hyvä sopia etukäteen. LabkoNet -käyttäjätuki - Puhelin Sähköposti labkonet@labkotec.fi Copyright 2019 Labkotec Oy 3/6 Varaamme oikeuden muutoksiin

4 2 ASENNUS 2.1 Laitekotelon rakenne ja asennus Labcom LoRa-A1 laitekotelo on seinäasennettava. Kotelon mitat (mm) ovat 84*82*85. Asennusreiät sijaitsevat kotelon kulmissa ja ne ovat nähtävillä kannen ollessa avoinna. Kotelon tiiveysluokka on IP55. Kotelon kansi on suljettava ja signaalikaapelin läpivienti on kiristettävä huolella, jotta kosteus ei pääse tiedonsiirtolaitteen sisälle. Labcom LoRa-A1 tiedonsiirtolaite tulisi asentaa mahdollisimman ylös maanpinnasta hyvän kentänvoimakkuuden saavuttamiseksi. Tiedonsiirtolaitteessa on sisäinen antenni ja laite tulee asentaa vaakaan siten, että läpiviennit osoittavat sivulle ja laitteen kansi osoittaa oletetun lähimmän tukiaseman suuntaan. Tiedonsiirtolaitteen liikennöinnin toiminta LabkoNet -palvelimen kanssa on syytä tarkistaa ennen laitteen lopullista kiinnittämistä asennuspaikkaan. Toiminnan tarkastaminen on kuvattu tämän asennusohjeen kappaleessa Käyttöönotto. Copyright 2019 Labkotec Oy 4/6 Varaamme oikeuden muutoksiin

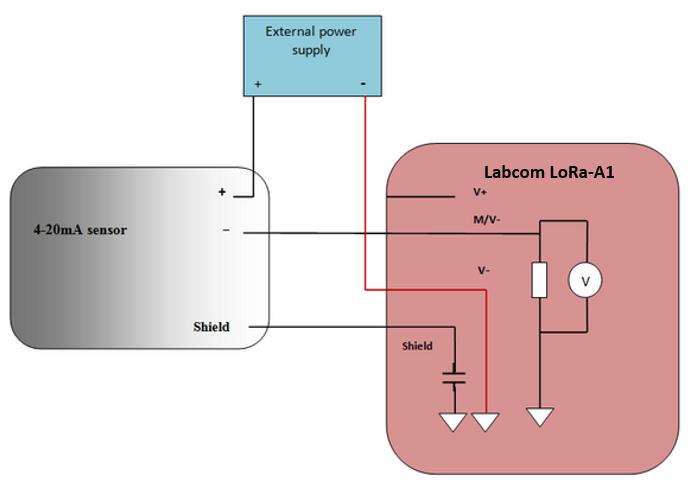

5 3 KYTKENNÄT 3.1 Passiivinen ma anturi Virtaviesti (4 20 ma) anturin + johdin kytketään Labcom LoRa-A1 liittimeen V+ ja johdin kytketään liittimeen M/V-. Labcom LoRa-A1 syöttää anturille 10 V jännitteen. Tiedonsiirtolaitteen piirilevyllä oleva valintakytkin ma/v tulee olla asetettu ma asentoon. 3.2 Aktiivinen ma anturi tai ulkoinen jännitelähtö Virtaviesti (4 20 ma) anturin + johdin kytketään Labcom LoRa-A1 liittimeen V- ja johdin kytketään liittimeen M/V-. Ulkoisen virtalähteen jännitealue tulee olla 9 15 V / 300 mw. Tiedonsiirtolaitteen piirilevyllä oleva valintakytkin ma/v tulee olla asetettu ma asentoon. Copyright 2019 Labkotec Oy 5/6 Varaamme oikeuden muutoksiin

6 3.3 Jännite 0 10 V 0 10 V mittausviestin antava anturi kytketään siten, että anturisyötön V+ johdin kytketään Labcom LoRa-A1 liittimeen V+, syötön - johdin liittimeen V- ja mittausjohdin M liittimeen M/V-. Mittauksen aikana Labcom LoRa-A1 antaa anturille 14 V max. 50 ma syötön. Tiedonsiirtolaitteen piirilevyllä oleva valintakytkin ma/v tulee olla asetettu V asentoon. 4 KÄYTTÖÖNOTTO Ennen laitteen ja anturin lopullista asennusta on syytä testata Labcom LoRa-A1 tiedonsiirron toiminta. Testaa tiedonsiirron toiminta seuraavasti 1) Käynnistä tiedonsiirtolaite asettamalla piirilevyllä oleva On/Off valintakytkin On-asentoon. 2) Tiedonsiirtolaitteen summeri aloittaa piippailun ja se jatkuu kunnes laite on saanut muodostettua yhteyden LoRa-verkon kanssa 3) Tiedonsiirtolaite siirtyy mittausmoodiin ja summeri lopettaa piippailun Kättelyyn kuluva aika riippuu LoRa-kentän voimakkuudesta. Huonossa kentässä tiedonsiirtoyhteyden luomisessa voi kulua useita kymmeniä minuutteja. Tiedonsiirtolaitteen lopetettua piippailun, yhteyden toimintaa voi alkaa tarkastelemaan LabkoNet -käyttöliittymän avulla. Mikäli tiedonsiirtoyhteys ei muodostu, ole yhteydessä LabkoNet -käyttäjätukeen. Copyright 2019 Labkotec Oy 6/6 Varaamme oikeuden muutoksiin
