Hälytyskeskus SÄLE 10 plus järjestelmä

Koko: px
Aloita esitys sivulta:

Download "Hälytyskeskus SÄLE 10 plus järjestelmä"

Transkriptio

1

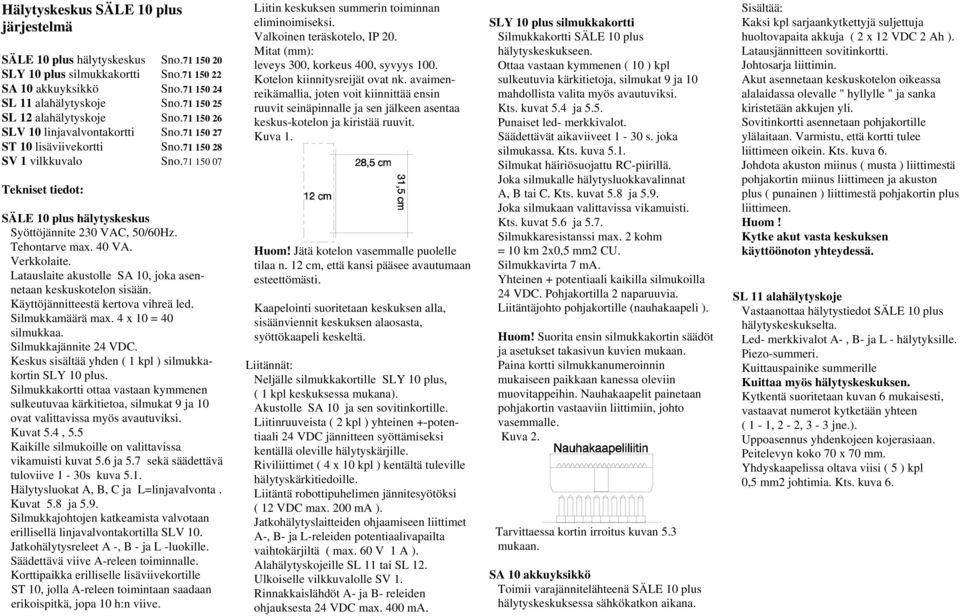

2 Hälytyskeskus SÄLE 10 plus järjestelmä SÄLE 10 plus hälytyskeskus Sno SLY 10 plus silmukkakortti Sno SA 10 akkuyksikkö Sno SL 11 alahälytyskoje Sno SL 12 alahälytyskoje Sno SLV 10 linjavalvontakortti Sno ST 10 lisäviivekortti Sno SV 1 vilkkuvalo Sno Tekniset tiedot: SÄLE 10 plus hälytyskeskus Syöttöjännite 230 VAC, 50/60Hz. Tehontarve max. 40 VA. Verkkolaite. Latauslaite akustolle SA 10, joka asennetaan keskuskotelon sisään. Käyttöjännitteestä kertova vihreä led. Silmukkamäärä max. 4 x 10 = 40 silmukkaa. Silmukkajännite 24 VDC. Keskus sisältää yhden ( 1 kpl ) silmukkakortin SLY 10 plus. Silmukkakortti ottaa vastaan kymmenen sulkeutuvaa kärkitietoa, silmukat 9 ja 10 ovat valittavissa myös avautuviksi. Kuvat 5.4, 5.5 Kaikille silmukoille on valittavissa vikamuisti kuvat 5.6 ja 5.7 sekä säädettävä tuloviive 1-30s kuva 5.1. Hälytysluokat A, B, C ja L=linjavalvonta. Kuvat 5.8 ja 5.9. Silmukkajohtojen katkeamista valvotaan erillisellä linjavalvontakortilla SLV 10. Jatkohälytysreleet A -, B - ja L -luokille. Säädettävä viive A-releen toiminnalle. Korttipaikka erilliselle lisäviivekortille ST 10, jolla A-releen toimintaan saadaan erikoispitkä, jopa 10 h:n viive. Liitin keskuksen summerin toiminnan eliminoimiseksi. Valkoinen teräskotelo, IP 20. Mitat (mm): leveys 300, korkeus 400, syvyys 100. Kotelon kiinnitysreijät ovat nk. avaimenreikämallia, joten voit kiinnittää ensin ruuvit seinäpinnalle ja sen jälkeen asentaa keskus-kotelon ja kiristää ruuvit. Kuva 1. Huom! Jätä kotelon vasemmalle puolelle tilaa n. 12 cm, että kansi pääsee avautumaan esteettömästi. Kaapelointi suoritetaan keskuksen alla, sisäänviennit keskuksen alaosasta, syöttökaapeli keskeltä. Liitännät: Neljälle silmukkakortille SLY 10 plus, ( 1 kpl keskuksessa mukana). Akustolle SA 10 ja sen sovitinkortille. Liitinruuveista ( 2 kpl ) yhteinen +-potentiaali 24 VDC jännitteen syöttämiseksi kentällä oleville hälytyskärjille. Riviliittimet ( 4 x 10 kpl ) kentältä tuleville hälytyskärkitiedoille. Liitäntä robottipuhelimen jännitesyötöksi ( 12 VDC max. 200 ma ). Jatkohälytyslaitteiden ohjaamiseen liittimet A-, B- ja L-releiden potentiaalivapailta vaihtokärjiltä ( max. 60 V 1 A ). Alahälytyskojeille SL 11 tai SL 12. Ulkoiselle vilkkuvalolle SV 1. Rinnakkaislähdöt A- ja B- releiden ohjauksesta 24 VDC max. 400 ma. SLY 10 plus silmukkakortti Silmukkakortti SÄLE 10 plus hälytyskeskukseen. Ottaa vastaan kymmenen ( 10 ) kpl sulkeutuvia kärkitietoja, silmukat 9 ja 10 mahdollista valita myös avautuviksi. Kts. kuvat 5.4 ja 5.5. Punaiset led- merkkivalot. Säädettävät aikaviiveet 1-30 s. joka silmukassa. Kts. kuva 5.1. Silmukat häiriösuojattu RC-piirillä. Joka silmukalle hälytysluokkavalinnat A, B tai C. Kts. kuvat 5.8 ja 5.9. Joka silmukaan valittavissa vikamuisti. Kts. kuvat 5.6 ja 5.7. Silmukkaresistanssi max. 2 kohm = 10 km 2x0,5 mm2 CU. Silmukkavirta 7 ma. Yhteinen + potentiaali kaikilla silmukoilla 24 VDC. Pohjakortilla 2 naparuuvia. Liitäntäjohto pohjakortille (nauhakaapeli ). Huom! Suorita ensin silmukkakortin säädöt ja asetukset takasivun kuvien mukaan. Paina kortti silmukkanumeroinnin mukaiseen paikkaan kanessa oleviin muovitappeihin. Nauhakaapelit painetaan pohjakortin vastaaviin liittimiin, johto vasemmalle. Kuva 2. Tarvittaessa kortin irroitus kuvan 5.3 mukaan. SA 10 akkuyksikkö Toimii varajännitelähteenä SÄLE 10 plus hälytyskeskuksessa sähkökatkon aikana. Sisältää: Kaksi kpl sarjaankytkettyjä suljettuja huoltovapaita akkuja ( 2 x 12 VDC 2 Ah ). Latausjännitteen sovitinkortti. Johtosarja liittimin. Akut asennetaan keskuskotelon oikeassa alalaidassa olevalle " hyllylle " ja sanka kiristetään akkujen yli. Sovitinkortti asennetaan pohjakortille ylälaitaan. Varmistu, että kortti tulee liittimeen oikein. Kts. kuva 6. Johdota akuston miinus ( musta ) liittimestä pohjakortin miinus liittimeen ja akuston plus ( punainen ) liittimestä pohjakortin plus liittimeen. Huom! Kytke akut vasta keskuksen käyttöönoton yhteydessä. SL 11 alahälytyskoje Vastaanottaa hälytystiedot SÄLE 10 plus hälytyskeskukselta. Led- merkkivalot A-, B- ja L - hälytyksille. Piezo-summeri. Kuittauspainike summerille Kuittaa myös hälytyskeskuksen. Kytkentä suoritetaan kuvan 6 mukaisesti, vastaavat numerot kytketään yhteen ( 1-1, 2-2, 3-3 jne.). Uppoasennus yhdenkojeen kojerasiaan. Peitelevyn koko 70 x 70 mm. Yhdyskaapelissa oltava viisi ( 5 ) kpl 0,5 mm2 johtimia. Kts. kuva 6.

3 SL 12 alahälytyskoje Vastaanottaa hälytystiedot SÄLE 10 plus hälytyskeskukselta. Led- merkkivalot A-, B- ja L - hälytyksille. Piezo-summeri. Kuittauspainike summerille Ei kuittaa hälytyskeskusta. Kytkentä suoritetaan kuvan 6 mukaisesti, vastaavat numerot kytketään yhteen ( 1-1, 2-2, 3-3 jne.). Uppoasennus yhdenkojeen kojerasiaan. Peitelevyn koko 70 x 70 mm. Yhdyskaapelissa oltava neljä ( 4 ) kpl 0,5 mm2 johtimia. Kts. kuva 6. Voit asentaa alahälytyskojeet myös pinta-asennuksena käyttämällä pintaasennusrasiaa sno sekä yhdistelmäpeitelevyä sno SLV 10 linjavalvontakortti Käytetään valvomaan silmukkajohtojen katkeamista SÄLE 10 plus hälytyskeskukssa. Yksi kortti valvoo kymmentä ( 10 ) silmukkaa. ( Myös avautuvat silmukat 9 ja 10 ). Kortti asennetaan silmukkakortille SLY 10 plus. Kts. kuva 5. Kortin valintakytkimellä voidaan valita valvonta jokaiselle silmukalle erikseen. Kortin mukana toimitetaan päätevastukset, jotka asennetaan jokaisen kentällä olevan hälytyskärjen rinnalle, kuvan mukaisesti. Kuva 4. ST 10 lisäviivekortti Käytetään SÄLE 10 plus hälytyskeskuksessa A-hälytysluokan lisäviiveenä. Kortilta voidaan valita viiveet: 10 min, 30 min, 1 h, 5 h ja 10 h. Kortti asennetaan hälytyskeskusen pohjakortille. Kts. kuva 6. Kortin alapuolella pohjakortilla olevasta jumpperista valitaan asento ON ( 1-2 ), tällöin A-releen viivetrimmeri ei ole toiminnassa. SV 1 vilkkulamppu Käytetään SÄLE 10 plus hälytyskeskuksessa ulkopuolisena vilkkuvalona. Kytkentä pohjakortin liittimiin SV 1, josta lampulle tulee vilkkupulssi. Oranssi muovikupu, halkaisija 72 mm. Tehdastoimituksena myös muita värejä. Lamppu 24 V 10 W. Asennus esim. rakennuksen ulkoseinälle. Toiminta eri hälytysluokissa: A- hälytysluokka Hälytyksen tapahtuessa vastaavan silmukan led keskusen kannessa alkaa vilkkua. Silmukkaviiveen ( 1-30s ) loputtua A- hälytyksen led, keskuksen summeri ja ulkoinen vilkkuvalo toimivat. A- releen viiveen ( 1-240s ) loputtua alahälytyskoje ( SL 11 tai 12 ) hälyttää ja A- rele vetää. Kuittaus poistaa hälytykset ja vilkkuvasilmukkaled muuttuu tasavaloksi, joka sammuu kun vika on silmukasta korjattu. B- hälytysluokka Hälytyksen tapahtuessa vastaavan silmukan led keskusen kannessa alkaa vilkkua. Silmukkaviiveen ( 1-30s ) loputtua B- hälytyksen led, keskuksen summeri, ulkoinen vilkkuvalo, B- rele sekä alahälytyskoje ( SL 11 tai 12 ) toimivat. Kuittaus poistaa hälytykset ja vilkkuvasilmukkaled muuttuu tasavaloksi, joka sammuu kun vika on silmukasta korjattu. C- hälytysluokka Hälytyksen tapahtuessa vastaavan silmukan led keskusen kannessa alkaa vilkkua. Muuta hälytystä ei tapahdu. Kuittaus muuttaa vilkkuvan silmukkaledin tasavaloksi, joka sammuu kun vika on silmukasta korjattu. L- linjavalvonta Linjavalvontaan tarvitaan kortti SLV 10, joka valvoo kymmentä ( 10 ) silmukkaa. Johdinkatkos silmukkajohdossa saa vastaavan silmukan ja johdinkatkos- ledit keskusen kannessa vilkkumaan, myös keskuksen summeri, ulkoinen vilkkuvalo, L- rele sekä alahälytyskoje ( SL 11 tai 12 ) toimivat. Kuittaus poistaa hälytykset ja vilkkuva silmukkaled muuttuu tasavaloksi, joka sammuu kun vika on silmukasta korjattu. Vikamuisti Kun silmukkaan on valittu vikamuisti (ON), vian poistuttua jää keskus hälyttämään edelleen. Vasta kuittaus poistaa kaikki hälytystoiminnot. Mikäli vika poistuu ennen releen ( A, B, L ) vetämistä, silmukkaviiveen aikana, poistuvat myös muut hälytykset. Tällöin vain silmukka led jää vilkkumaan, joka sammuu kuittaamalla. Damec Oy PL 108 Hyvilempintie Parainen P

4

5

6

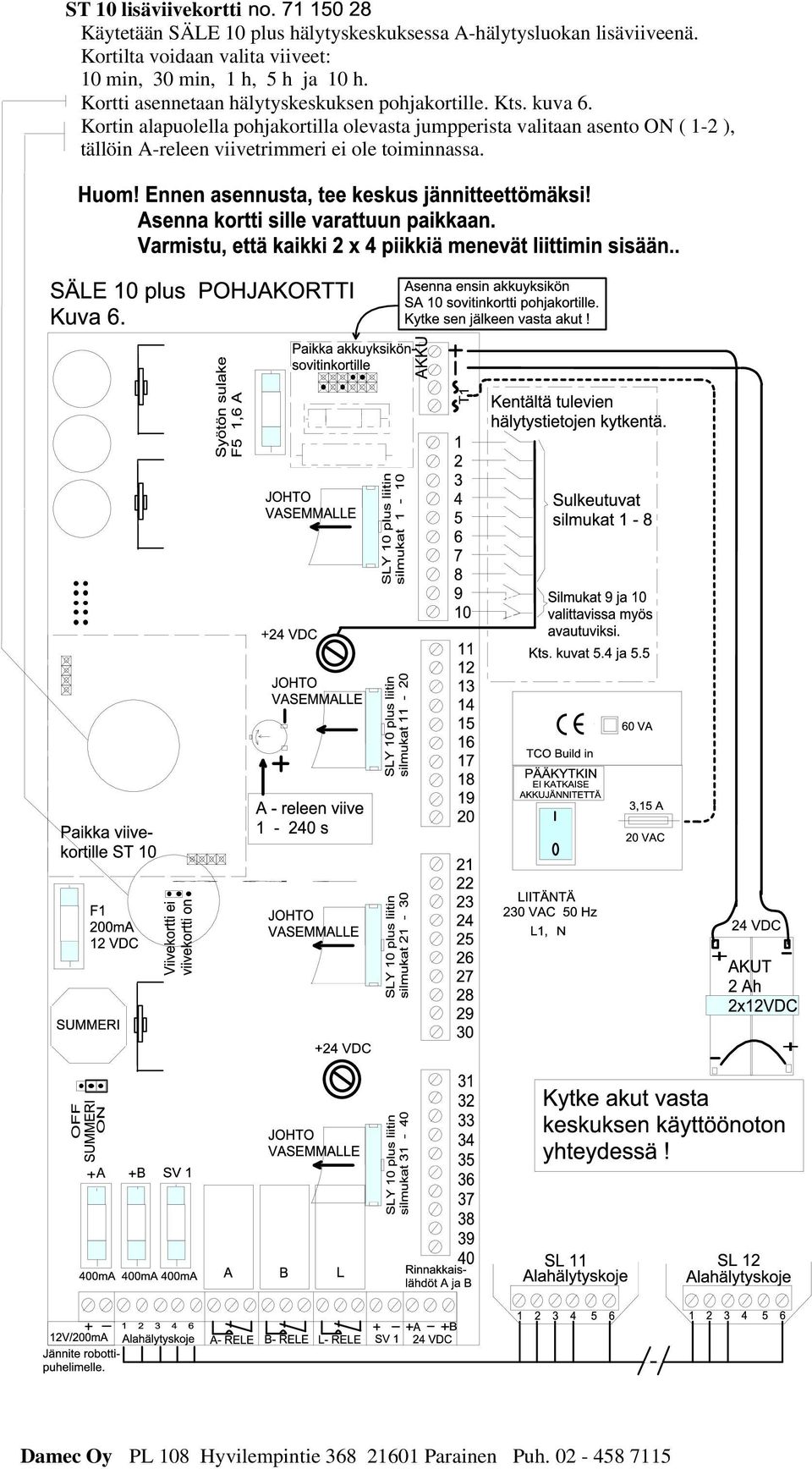

7 ST 10 lisäviivekortti Käytetään SÄLE 10 plus hälytyskeskuksessa A-hälytysluokan lisäviiveenä. Kortilta voidaan valita viiveet: 10 min, 30 min, 1 h, 5 h ja 10 h. Kortti asennetaan hälytyskeskuksen pohjakortille. Kts. kuva 6. Kortin alapuolella pohjakortilla olevasta jumpperista valitaan asento ON ( 1-2 ), tällöin A-releen viivetrimmeri ei ole toiminnassa. Damec Oy PL 108 Hyvilempintie Parainen Puh

8

9

10

Hälytyskeskus SÄLE 10 järjestelmä. Tekniset tiedot:

Hälytyskeskus SÄLE 10 järjestelmä. Tekniset tiedot: Hälytyskeskus SÄLE 10 järjestelmä SÄLE 10 hälytyskeskus S.no.71 150 01 SLY 10 silmukkakortti S.no.71 150 19 SA 2 akkuyksikkö S.no.71 150 11 SL 1 alahälytyskoje S.no.71 150 05 SL 2 alahälytyskoje S.no.71

Lisätiedot
