1 FI Asennusohjeet devireg 330-sarjan elektroniset termostaatit C C C C C

2

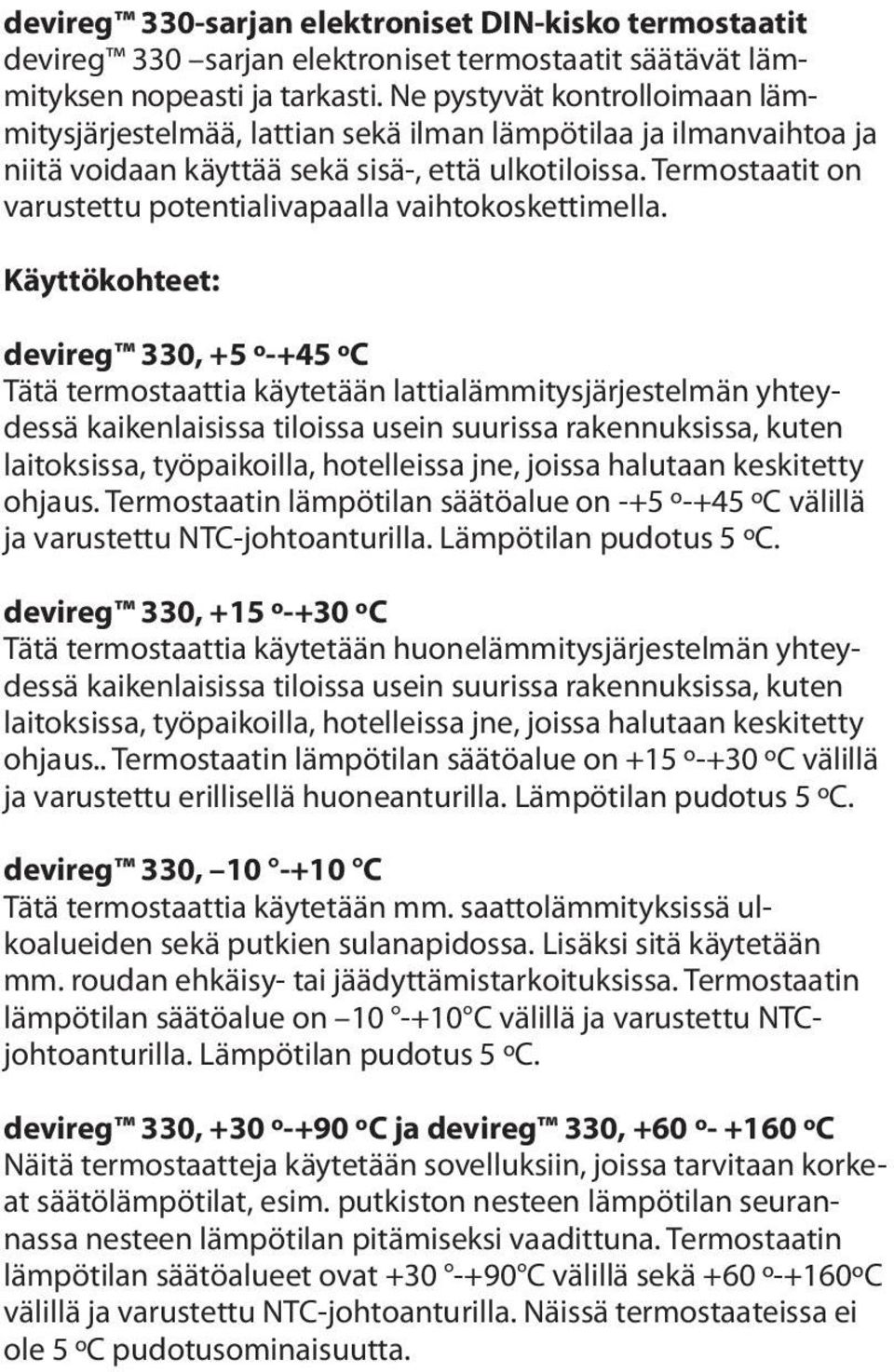

3 devireg 330-sarjan elektroniset DIN-kisko termostaatit devireg 330 sarjan elektroniset termostaatit säätävät lämmityksen nopeasti ja tarkasti. Ne pystyvät kontrolloimaan lämmitysjärjestelmää, lattian sekä ilman lämpötilaa ja ilmanvaihtoa ja niitä voidaan käyttää sekä sisä-, että ulkotiloissa. Termostaatit on varustettu potentialivapaalla vaihtokoskettimella. Käyttökohteet: devireg 330, +5 º-+45 ºC Tätä termostaattia käytetään lattialämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa usein suurissa rakennuksissa, kuten laitoksissa, työpaikoilla, hotelleissa jne, joissa halutaan keskitetty ohjaus. Termostaatin lämpötilan säätöalue on -+5 º-+45 ºC välillä ja varustettu NTC-johtoanturilla. Lämpötilan pudotus 5 ºC. devireg 330, +15 º-+30 ºC Tätä termostaattia käytetään huonelämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa usein suurissa rakennuksissa, kuten laitoksissa, työpaikoilla, hotelleissa jne, joissa halutaan keskitetty ohjaus.. Termostaatin lämpötilan säätöalue on +15 º-+30 ºC välillä ja varustettu erillisellä huoneanturilla. Lämpötilan pudotus 5 ºC. devireg 330, C Tätä termostaattia käytetään mm. saattolämmityksissä ulkoalueiden sekä putkien sulanapidossa. Lisäksi sitä käytetään mm. roudan ehkäisy- tai jäädyttämistarkoituksissa. Termostaatin lämpötilan säätöalue on C välillä ja varustettu NTCjohtoanturilla. Lämpötilan pudotus 5 ºC. devireg 330, +30 º-+90 ºC ja devireg 330, +60 º ºC Näitä termostaatteja käytetään sovelluksiin, joissa tarvitaan korkeat säätölämpötilat, esim. putkiston nesteen lämpötilan seurannassa nesteen lämpötilan pitämiseksi vaadittuna. Termostaatin lämpötilan säätöalueet ovat C välillä sekä +60 º-+160ºC välillä ja varustettu NTC-johtoanturilla. Näissä termostaateissa ei ole 5 ºC pudotusominaisuutta.

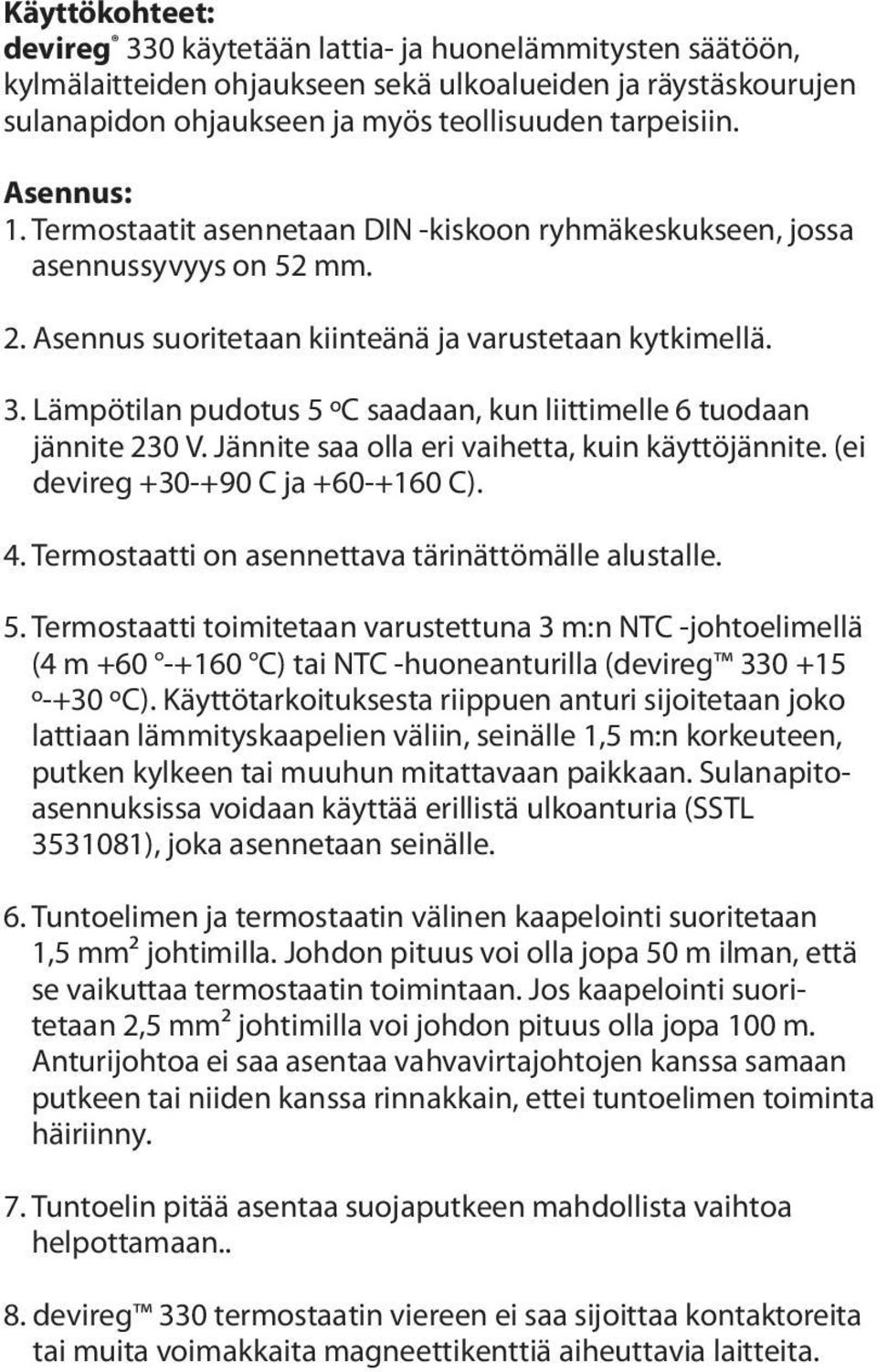

4 Käyttökohteet: devireg 330 käytetään lattia- ja huonelämmitysten säätöön, kylmälaitteiden ohjaukseen sekä ulkoalueiden ja räystäskourujen sulanapidon ohjaukseen ja myös teollisuuden tarpeisiin. Asennus: 1. Termostaatit asennetaan DIN -kiskoon ryhmäkeskukseen, jossa asennussyvyys on 52 mm. 2. Asennus suoritetaan kiinteänä ja varustetaan kytkimellä. 3. Lämpötilan pudotus 5 ºC saadaan, kun liittimelle 6 tuodaan jännite 230 V. Jännite saa olla eri vaihetta, kuin käyttöjännite. (ei devireg C ja C). 4. Termostaatti on asennettava tärinättömälle alustalle. 5. Termostaatti toimitetaan varustettuna 3 m:n NTC -johtoelimellä (4 m C) tai NTC -huoneanturilla (devireg º-+30 ºC). Käyttötarkoituksesta riippuen anturi sijoitetaan joko lattiaan lämmityskaapelien väliin, seinälle 1,5 m:n korkeuteen, putken kylkeen tai muuhun mitattavaan paikkaan. Sulanapitoasennuksissa voidaan käyttää erillistä ulkoanturia (SSTL ), joka asennetaan seinälle. 6. Tuntoelimen ja termostaatin välinen kaapelointi suoritetaan 1,5 mm2 johtimilla. Johdon pituus voi olla jopa 50 m ilman, että se vaikuttaa termostaatin toimintaan. Jos kaapelointi suoritetaan 2,5 mm2 johtimilla voi johdon pituus olla jopa 100 m. Anturijohtoa ei saa asentaa vahvavirtajohtojen kanssa samaan putkeen tai niiden kanssa rinnakkain, ettei tuntoelimen toiminta häiriinny. 7. Tuntoelin pitää asentaa suojaputkeen mahdollista vaihtoa helpottamaan.. 8. devireg 330 termostaatin viereen ei saa sijoittaa kontaktoreita tai muita voimakkaita magneettikenttiä aiheuttavia laitteita.

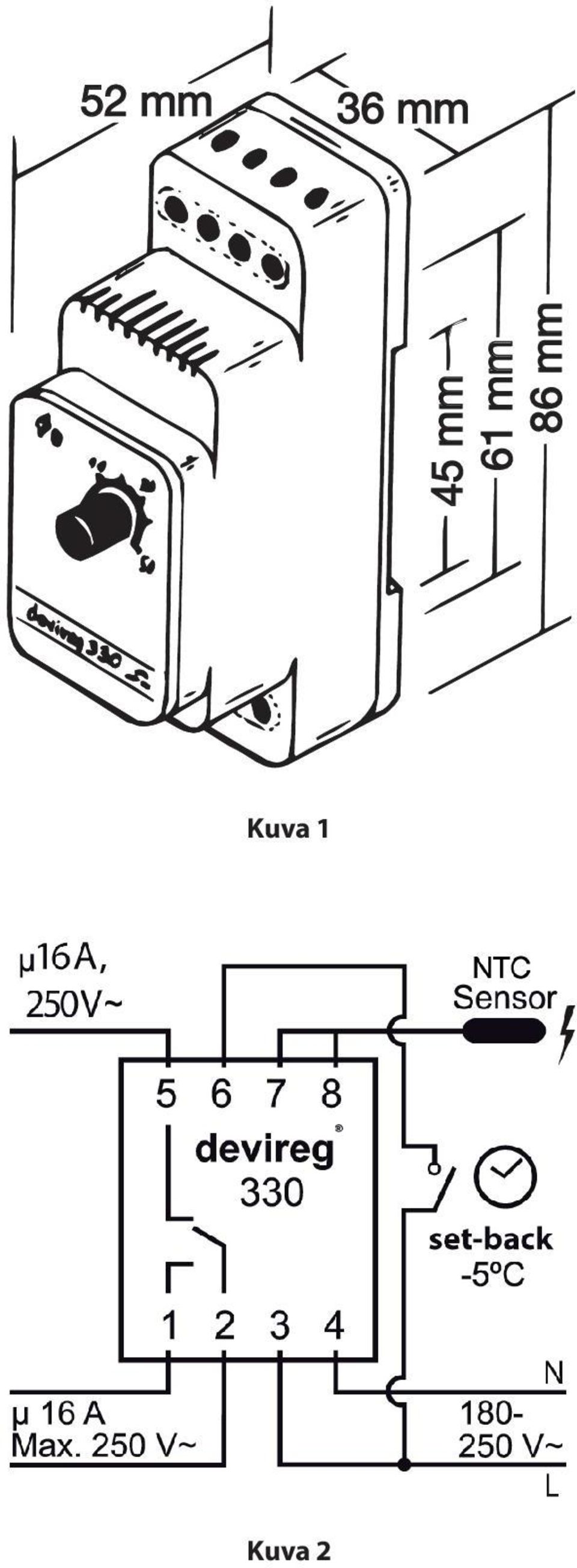

5 52 mm 36 mm 45 mm 61 mm 86 mm Kuva 1 Kuva 2

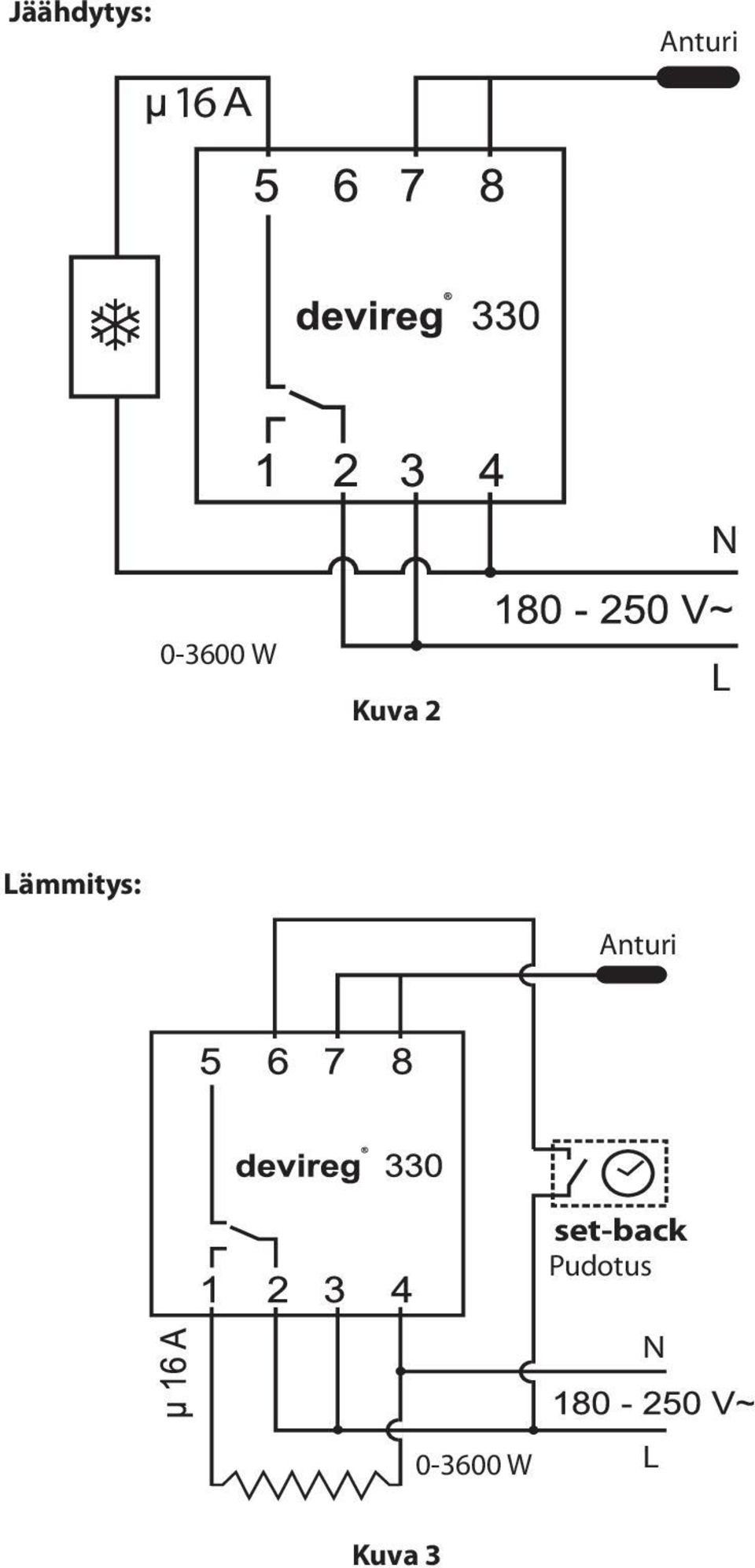

6 Jäähdytys: 16 Anturi N W Kuva 2 L Lämmitys: Anturi set-back Pudotus N W L Kuva 3

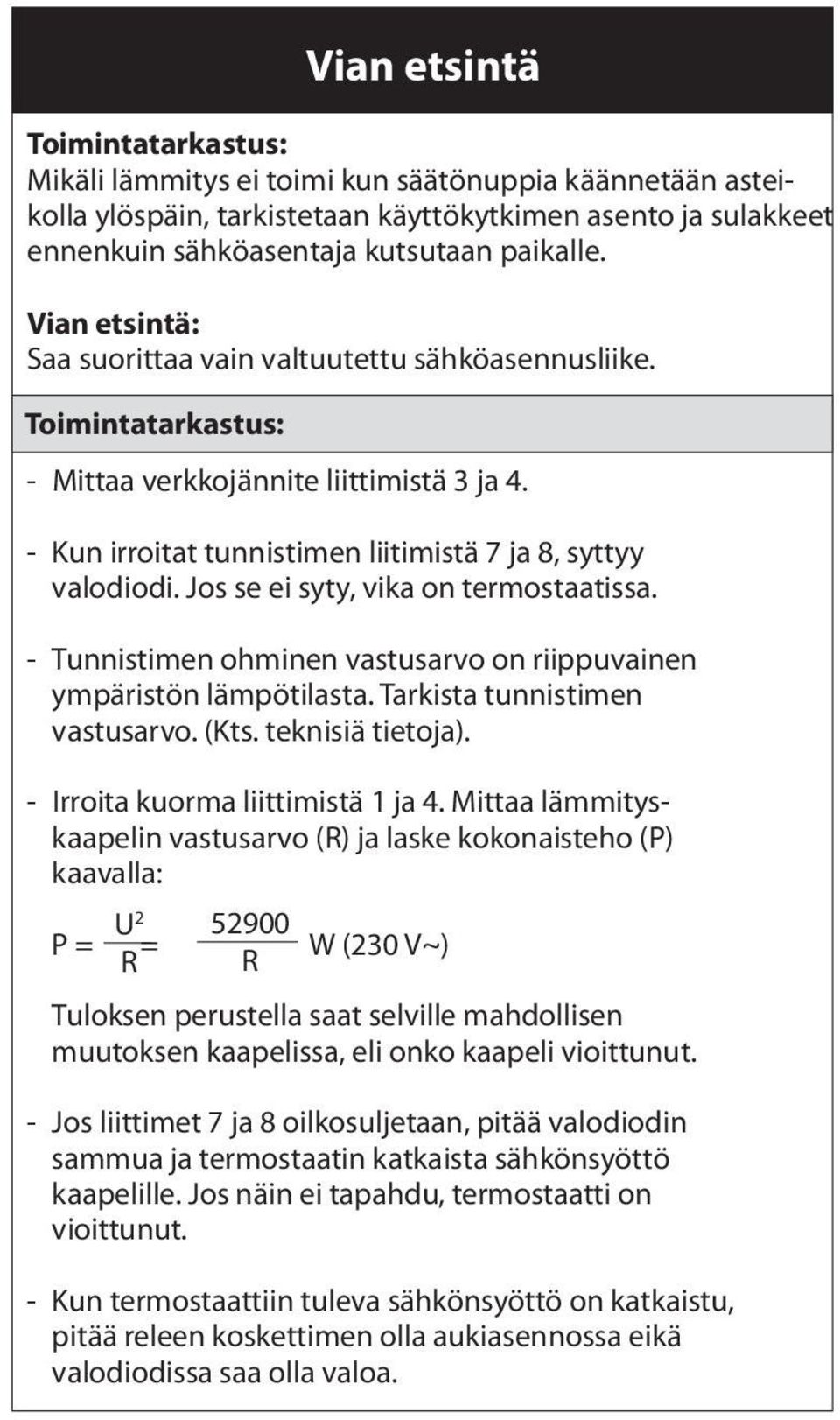

7 Toimintatarkastus: Mikäli lämmitys ei toimi kun säätönuppia käännetään asteikolla ylöspäin, tarkistetaan käyttökytkimen asento ja sulakkeet ennenkuin sähköasentaja kutsutaan paikalle. Vian etsintä: Saa suorittaa vain valtuutettu sähköasennusliike. Toimintatarkastus: Vian etsintä - Mittaa verkkojännite liittimistä 3 ja 4. - Kun irroitat tunnistimen liitimistä 7 ja 8, syttyy valodiodi. Jos se ei syty, vika on termostaatissa. - Tunnistimen ohminen vastusarvo on riippuvainen ympäristön lämpötilasta. Tarkista tunnistimen vastusarvo. (Kts. teknisiä tietoja). - Irroita kuorma liittimistä 1 ja 4. Mittaa lämmityskaapelin vastusarvo (R) ja laske kokonaisteho (P) kaavalla: U P = = W (230 V~) R R Tuloksen perustella saat selville mahdollisen muutoksen kaapelissa, eli onko kaapeli vioittunut. - Jos liittimet 7 ja 8 oilkosuljetaan, pitää valodiodin sammua ja termostaatin katkaista sähkönsyöttö kaapelille. Jos näin ei tapahdu, termostaatti on vioittunut. - Kun termostaattiin tuleva sähkönsyöttö on katkaistu, pitää releen koskettimen olla aukiasennossa eikä valodiodissa saa olla valoa.

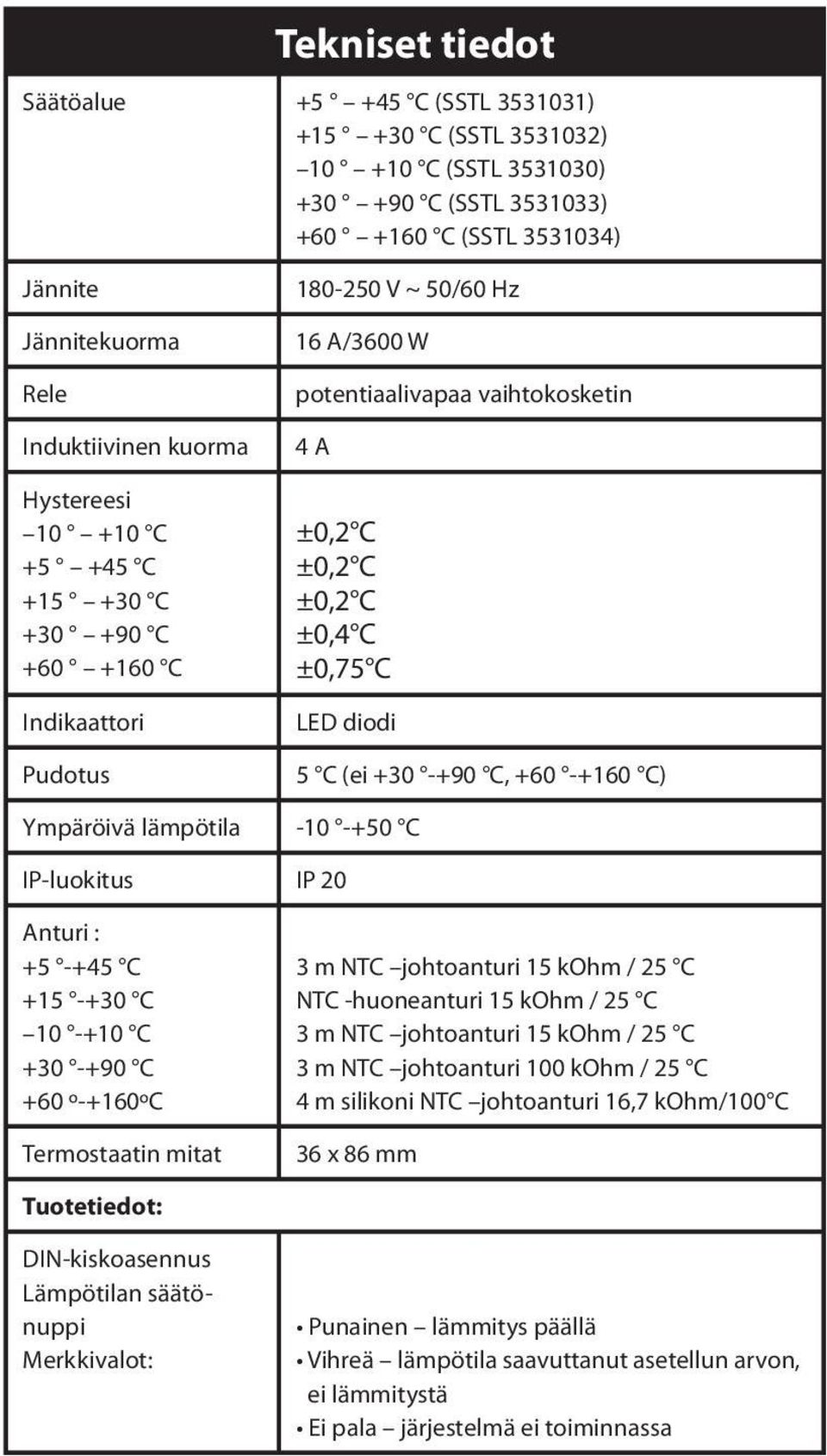

8 Tekniset tiedot Säätöalue C (SSTL ) C (SSTL ) C (SSTL ) C (SSTL ) C (SSTL ) Jännite Jännitekuorma Rele Induktiivinen kuorma Hystereesi C C C C C Indikaattori Pudotus V ~ 50/60 Hz 16 A/3600 W potentiaalivapaa vaihtokosketin 4 A ±0,2 C ±0,2 C ±0,2 C ±0,4 C ±0,75 C LED diodi 5 C (ei C, C) Ympäröivä lämpötila C IP-luokitus IP 20 Anturi : C C C C +60 º-+160ºC Termostaatin mitat 3 m NTC johtoanturi 15 kohm / 25 C NTC -huoneanturi 15 kohm / 25 C 3 m NTC johtoanturi 15 kohm / 25 C 3 m NTC johtoanturi 100 kohm / 25 C 4 m silikoni NTC johtoanturi 16,7 kohm/100 C 36 x 86 mm Tuotetiedot: DIN-kiskoasennus Lämpötilan säätönuppi Merkkivalot: Punainen lämmitys päällä Vihreä lämpötila saavuttanut asetellun arvon, ei lämmitystä Ei pala järjestelmä ei toiminnassa

9 Takuu: Olette hankkinut DEVI lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. DEVI on kokonaisjärjestelmä joka koostuu deviflex (devimat ) lämmityskaapeleista ja devireg termostaateista. Jos kaikesta huolimatta DEVI lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa DEVI korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/ CEE mukaisesti. piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. Lain mukaisesti DEVI myöntää 10 vuoden takuun deviflex (devimat ) lämmityskaapeleiden ja 2 vuoden takuun muiden DEVI tuotteiden materiaali- ja valmistusvirheille. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa DEVI:n valtuuttama henkilö. DEVI sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman että hänelle aiheutuisi tästä välillisiä kustannuksia. DEVI takuu ei koske tapauksia, joissa asennustyön on suorittanut joku muu kuin valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun

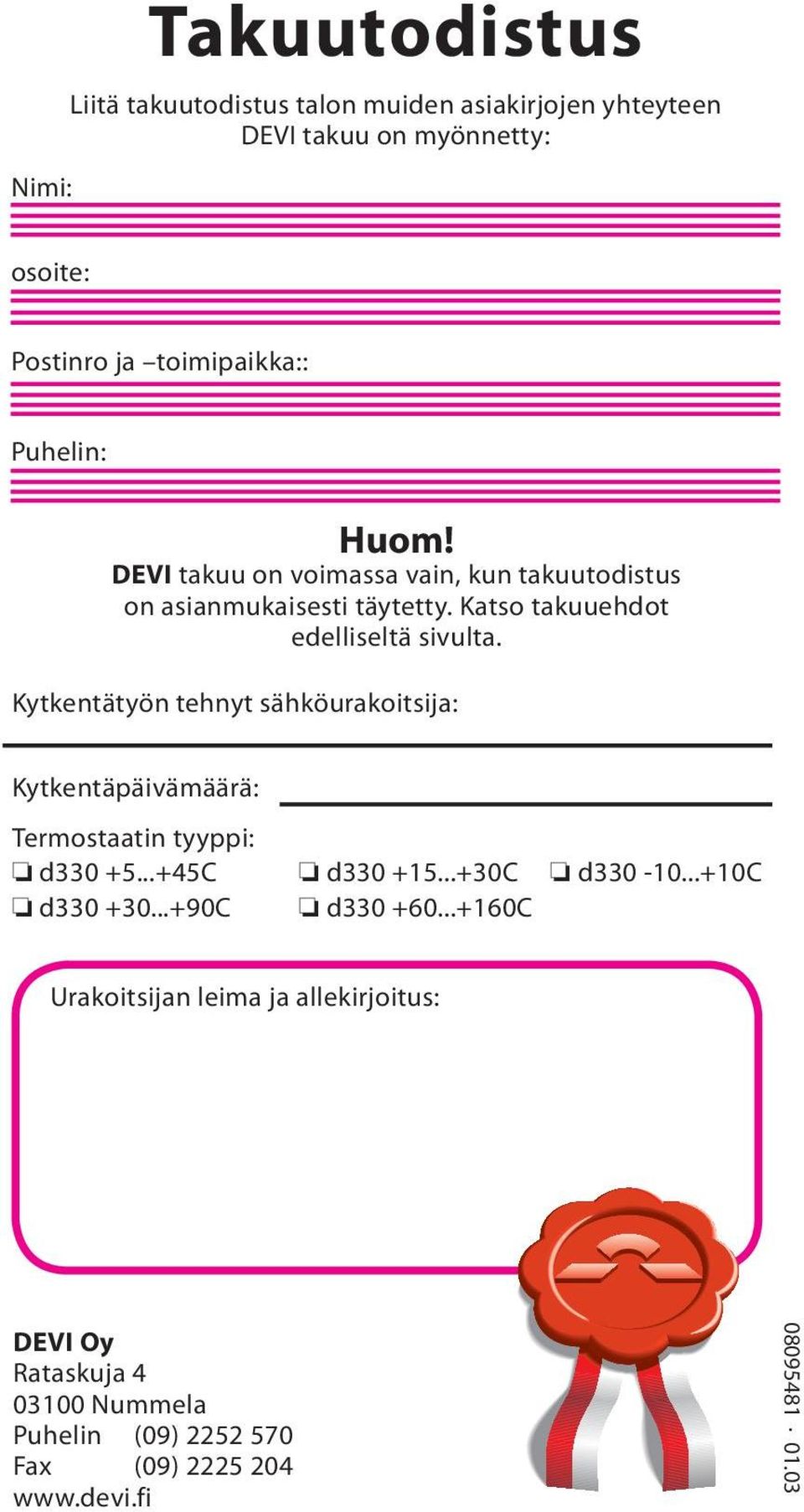

10
