SET-2000 Rasvahälytin

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "SET-2000 Rasvahälytin"

Transkriptio

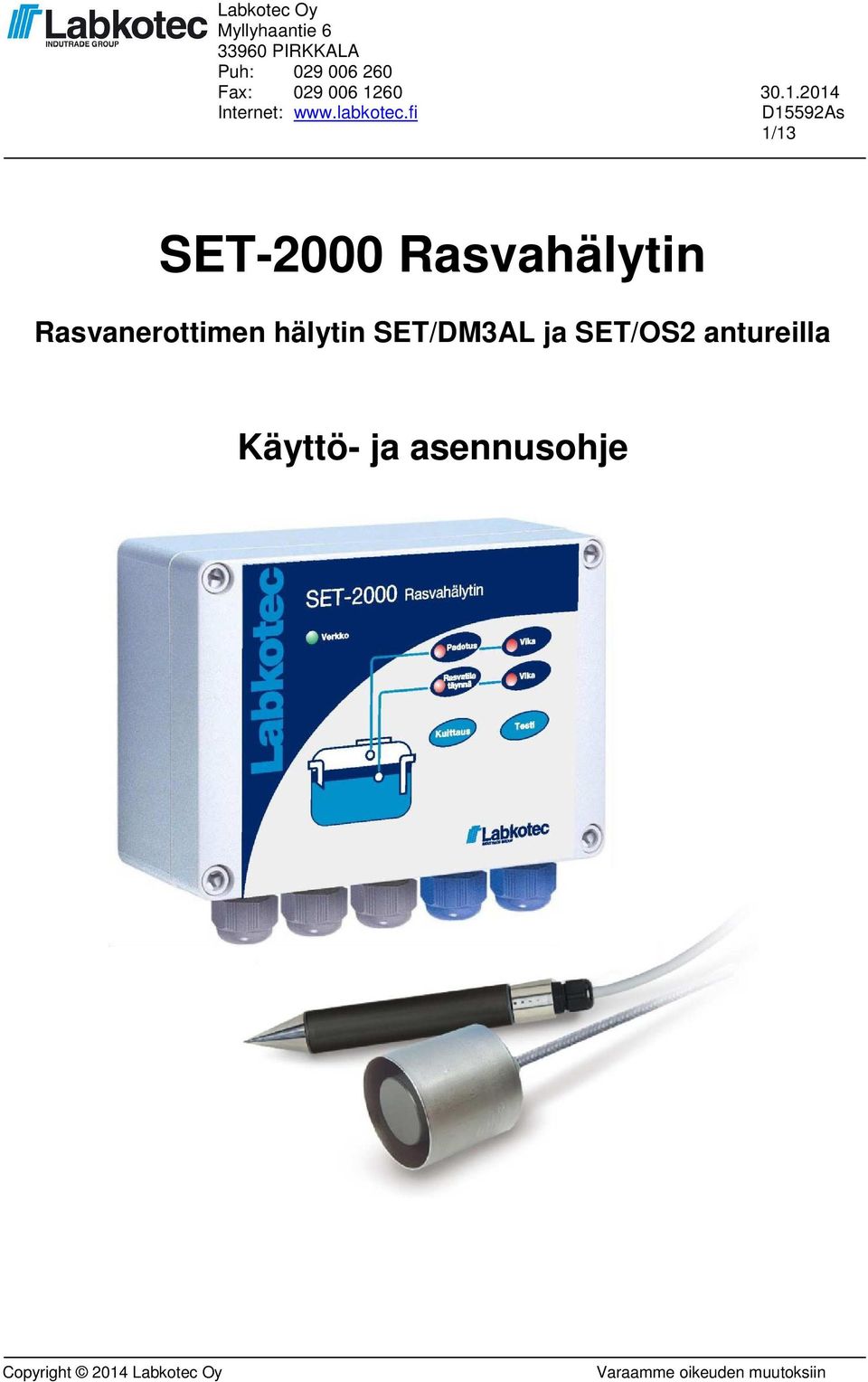

1 Labkotec Oy Myllyhaantie PIRKKALA Puh: Fax: Internet: 1/13 SET-2000 Rasvahälytin Rasvanerottimen hälytin SET/DM3AL ja SET/OS2 antureilla Copyright 2014 Labkotec Oy Varaamme oikeuden muutoksiin

2 SISÄLLYSLUETTELO 1 YLEISTÄ ASENNUS SET-2000 keskusosa Antureiden asennus Kytkentärasia ja kaapelointi TOIMINTA JA ASETUKSET Toiminta Asetusten tarkistaminen VIAN ETSINTÄ KORJAUS- JA HUOLTOTOIMENPITEET TURVALLISUUSOHJEET TEKNISET TIEDOT SYMBOLIEN MERKITYS Varoitus / Huomio Laite on suojattu kaksois- tai vahvistetulla eristyksellä 1 YLEISTÄ SET-2000 Rasvahälytin on tarkoitettu rasvanerottimien rasvatilan ja Copyright 2014 Labkotec Oy 2/13 Varaamme oikeuden muutoksiin

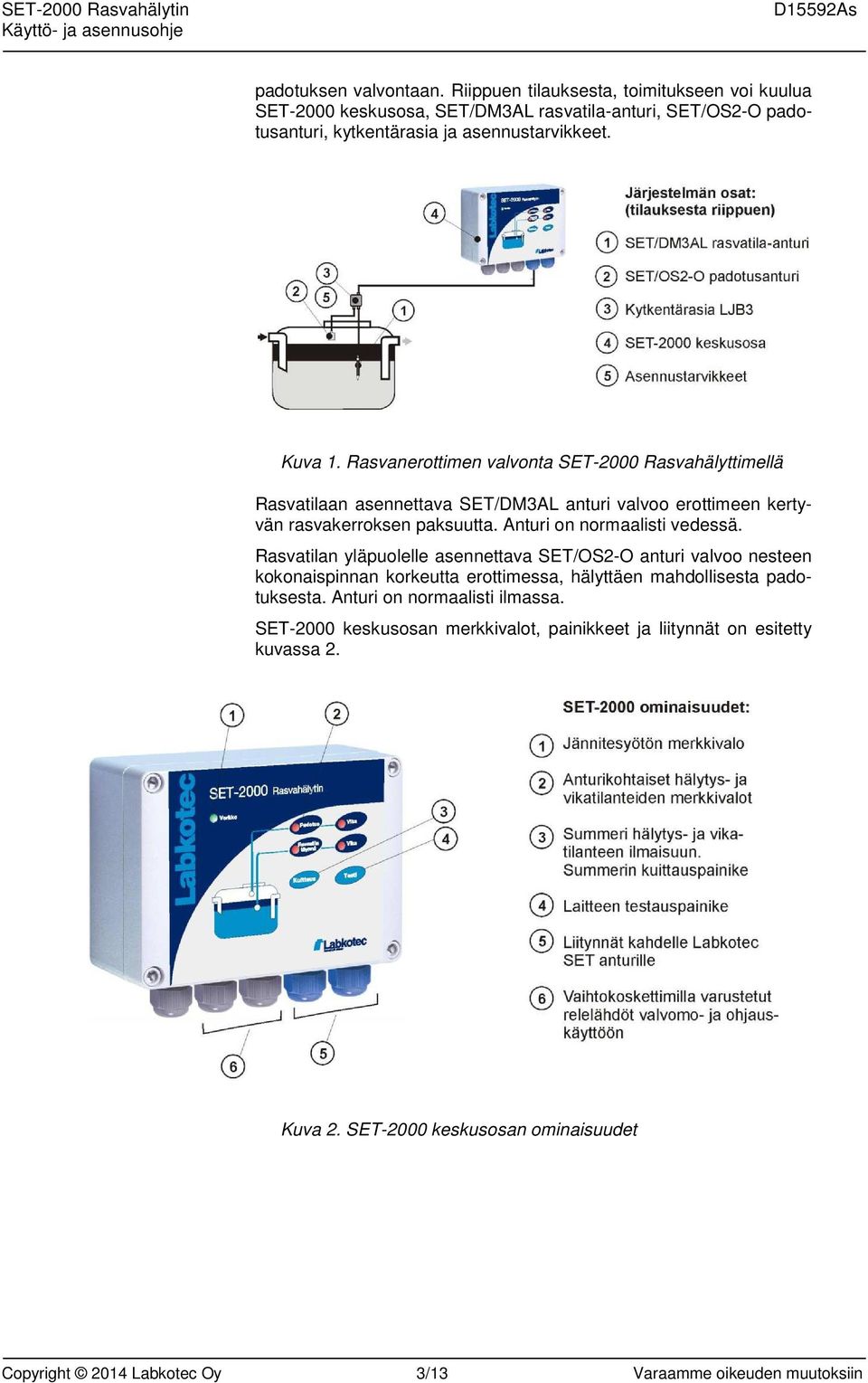

3 padotuksen valvontaan. Riippuen tilauksesta, toimitukseen voi kuulua SET-2000 keskusosa, SET/DM3AL rasvatila-anturi, SET/OS2-O padotusanturi, kytkentärasia ja asennustarvikkeet. Kuva 1. Rasvanerottimen valvonta SET-2000 Rasvahälyttimellä Rasvatilaan asennettava SET/DM3AL anturi valvoo erottimeen kertyvän rasvakerroksen paksuutta. Anturi on normaalisti vedessä. Rasvatilan yläpuolelle asennettava SET/OS2-O anturi valvoo nesteen kokonaispinnan korkeutta erottimessa, hälyttäen mahdollisesta padotuksesta. Anturi on normaalisti ilmassa. SET-2000 keskusosan merkkivalot, painikkeet ja liitynnät on esitetty kuvassa 2. Kuva 2. SET-2000 keskusosan ominaisuudet Copyright 2014 Labkotec Oy 3/13 Varaamme oikeuden muutoksiin

4 2 ASENNUS 2.1 SET-2000 keskusosa SET-2000 keskusosan laitekotelo on seinäasennettava. Asennusreiät sijaitsevat kotelon pohjaosassa kannen kiinnitysreikien alla. Ulkoisten liityntöjen liittimet on erotettu väliseinämillä. Väliseinämiä ei saa poistaa. Liittimiä peittävä suojalevy on asennettava paikalleen kaapelien kytkennän jälkeen. Kotelon kansi tulee kiristää siten että sen reunat koskettavat pohjaosaa. Tällöin painikkeet toimivat hyvin ja kotelo on tiivis. Tutustu kappaleen 6 turvallisuusohjeisiin ennen asennusta! Kuva 3. SET-2000 Rasvahälyttimen asennus. Copyright 2014 Labkotec Oy 4/13 Varaamme oikeuden muutoksiin

5 2.2 Antureiden asennus Anturit tulee asentaa kuvan 3 mukaisesti siten, että SET/DM3AL anturi antaa hälytyksen halutun paksuisesta rasvakerroksesta ja SET/OS2 erottimen tai viemäröinnin padotuksesta riittävän varhain. SET/DM3AL anturi antaa hälytyksen kun ylempi elektrodi on rasvassa. SET/OS2-O anturi hälyttää rasvasta kun ¼ - ¾ anturista on peittynyt ja vedestä kun 5-10 mm anturista on vedessä. Kytkentärajaa voidaan muuttaa halutulle kohtaa keskusosan SENSITIVITY-asetuksella (Katso kohdasta 3.2 Kytkentärajan asetus). Molemmat anturit voi asentaa roikkumaan erottimen yläosasta kaapelinsa varaan. Tarkista oikea asennussyvyys kyseisen rasvanerottimen käyttöohjeesta. 2.3 Kytkentärasia ja kaapelointi 3 TOIMINTA JA ASETUKSET Anturin kaapelia voidaan tarvittaessa jatkaa kytkentärasian ja suojatun parikierretyn instrumentointikaapelin avulla. Kuvan 3 kaapelointi voidaan tehdä tällöin yhdellä 2-parisella kaapelilla, jossa on parikohtaiset suojavaipat. Häiriöisessä ympäristössä on suositeltavaa kytkeä kaapelin suojavaipat ja ylimääräiset johtimet maapotentiaaliin esim. kuvan 3 mukaisesti kytkentärasian kyljessä olevan maadoitusruuvin avulla. Kaapeloinnin jälkeen tiivistä kytkentärasia huolellisesti. Mikäli anturin kaapelia ei tarvitse jatkaa, kytketään suojavaippa keskusosalla kyseisen anturikanavan miinus ( ) -liityntään. Toiminnan tarkistus Toiminnan tarkistus SET-2000 Rasvahälyttimen toiminta on esiaseteltu tehtaalla. Tarkista hälyttimen oikea toiminta aina asennuksen ja kytkennän jälkeen. Tarkista toiminta lisäksi aina erottimen tyhjennyksen yhteydessä tai vähintään kerran puolessa vuodessa. Padotushälytys (SET/OS2-O anturi) 1. Nosta anturi ilmaan. Laitteen tulisi olla normaalitilassa (kts.kohta 3.1). 2. Laske anturi veteen tai upota rasvaan. Padotushälytyksen tulisi kytkeytyä (kts. kohta 3.1). 3. Nosta anturi takaisin ilmaan. Hälytyksen tulisi poistua 5 sekunnin viiveen kuluttua. Rasvahälytys (SET/DM3AL anturi) 1. Laske anturi veteen. Laitteen tulisi olla normaalitilassa (kts.kohta 3.1). 2. Nosta anturi ilmaan tai upota rasvaan. Rasvatila täynnä hälytyksen tulisi kytkeytyä (kts. kohta 3.1). 3. Laske anturi takaisin veteen. Hälytyksen tulisi poistua 5 sekunnin viiveen kuluttua. Puhdista anturit tarvittaessa ennen asentamista takaisin erottimeen. Toiminta on kuvattu tarkemmin kappaleessa 3.1. Ellei toiminta ole kuvatun mukainen, tarkista laitteen asetukset kappaleesta 3.2 tai ota yhteys valmistajan edustajaan. Copyright 2014 Labkotec Oy 5/13 Varaamme oikeuden muutoksiin

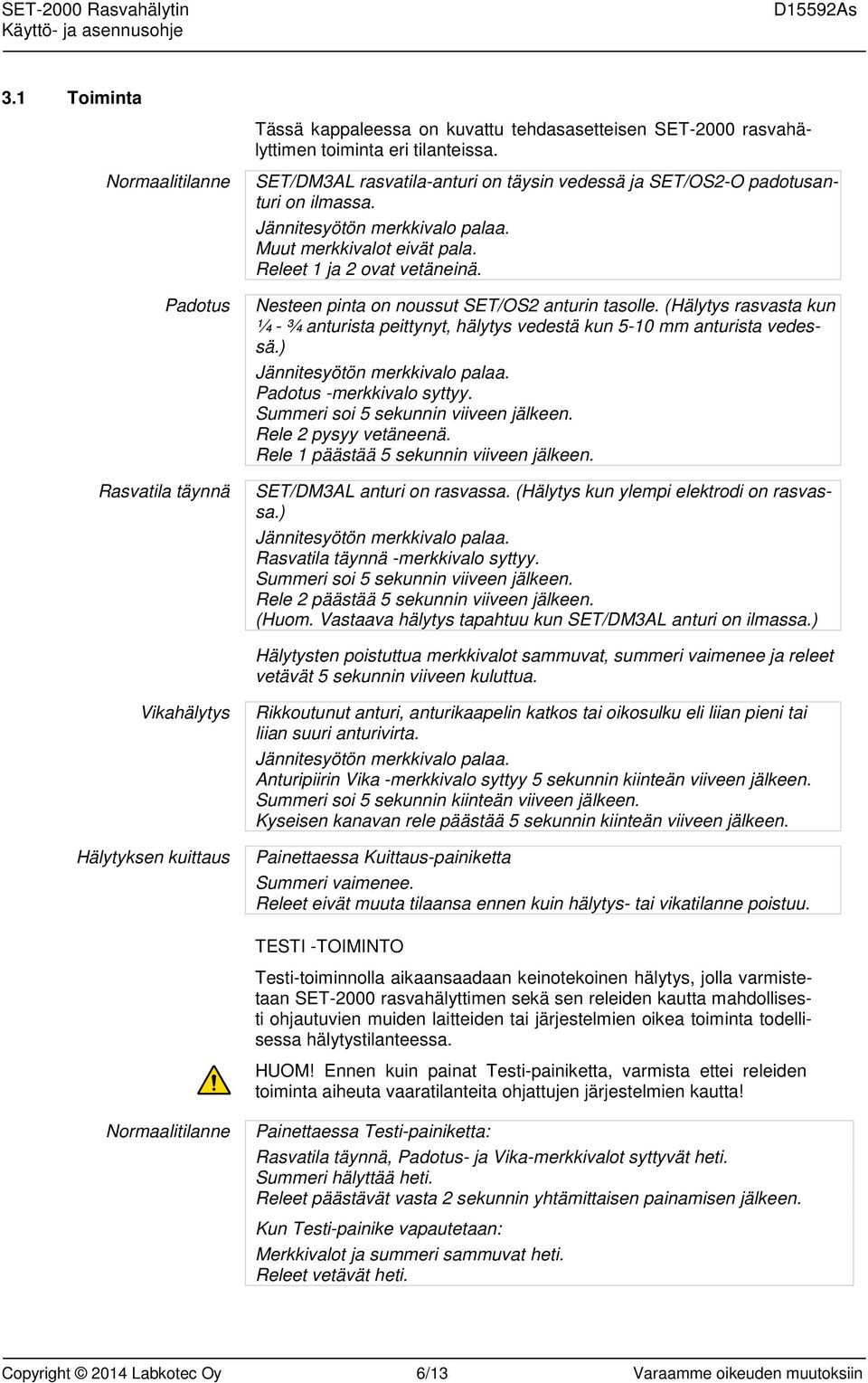

6 3.1 Toiminta Normaalitilanne Padotus Rasvatila täynnä Tässä kappaleessa on kuvattu tehdasasetteisen SET-2000 rasvahälyttimen toiminta eri tilanteissa. SET/DM3AL rasvatila-anturi on täysin vedessä ja SET/OS2-O padotusanturi on ilmassa. Jännitesyötön merkkivalo palaa. Muut merkkivalot eivät pala. Releet 1 ja 2 ovat vetäneinä. Nesteen pinta on noussut SET/OS2 anturin tasolle. (Hälytys rasvasta kun ¼ - ¾ anturista peittynyt, hälytys vedestä kun 5-10 mm anturista vedessä.) Jännitesyötön merkkivalo palaa. Padotus -merkkivalo syttyy. Summeri soi 5 sekunnin viiveen jälkeen. Rele 2 pysyy vetäneenä. Rele 1 päästää 5 sekunnin viiveen jälkeen. SET/DM3AL anturi on rasvassa. (Hälytys kun ylempi elektrodi on rasvassa.) Jännitesyötön merkkivalo palaa. Rasvatila täynnä -merkkivalo syttyy. Summeri soi 5 sekunnin viiveen jälkeen. Rele 2 päästää 5 sekunnin viiveen jälkeen. (Huom. Vastaava hälytys tapahtuu kun SET/DM3AL anturi on ilmassa.) Hälytysten poistuttua merkkivalot sammuvat, summeri vaimenee ja releet vetävät 5 sekunnin viiveen kuluttua. Vikahälytys Hälytyksen kuittaus Rikkoutunut anturi, anturikaapelin katkos tai oikosulku eli liian pieni tai liian suuri anturivirta. Jännitesyötön merkkivalo palaa. Anturipiirin Vika -merkkivalo syttyy 5 sekunnin kiinteän viiveen jälkeen. Summeri soi 5 sekunnin kiinteän viiveen jälkeen. Kyseisen kanavan rele päästää 5 sekunnin kiinteän viiveen jälkeen. Painettaessa Kuittaus-painiketta Summeri vaimenee. Releet eivät muuta tilaansa ennen kuin hälytys- tai vikatilanne poistuu. TESTI -TOIMINTO Testi-toiminnolla aikaansaadaan keinotekoinen hälytys, jolla varmistetaan SET-2000 rasvahälyttimen sekä sen releiden kautta mahdollisesti ohjautuvien muiden laitteiden tai järjestelmien oikea toiminta todellisessa hälytystilanteessa. HUOM! Ennen kuin painat Testi-painiketta, varmista ettei releiden toiminta aiheuta vaaratilanteita ohjattujen järjestelmien kautta! Normaalitilanne Painettaessa Testi-painiketta: Rasvatila täynnä, Padotus- ja Vika-merkkivalot syttyvät heti. Summeri hälyttää heti. Releet päästävät vasta 2 sekunnin yhtämittaisen painamisen jälkeen. Kun Testi-painike vapautetaan: Merkkivalot ja summeri sammuvat heti. Releet vetävät heti. Copyright 2014 Labkotec Oy 6/13 Varaamme oikeuden muutoksiin

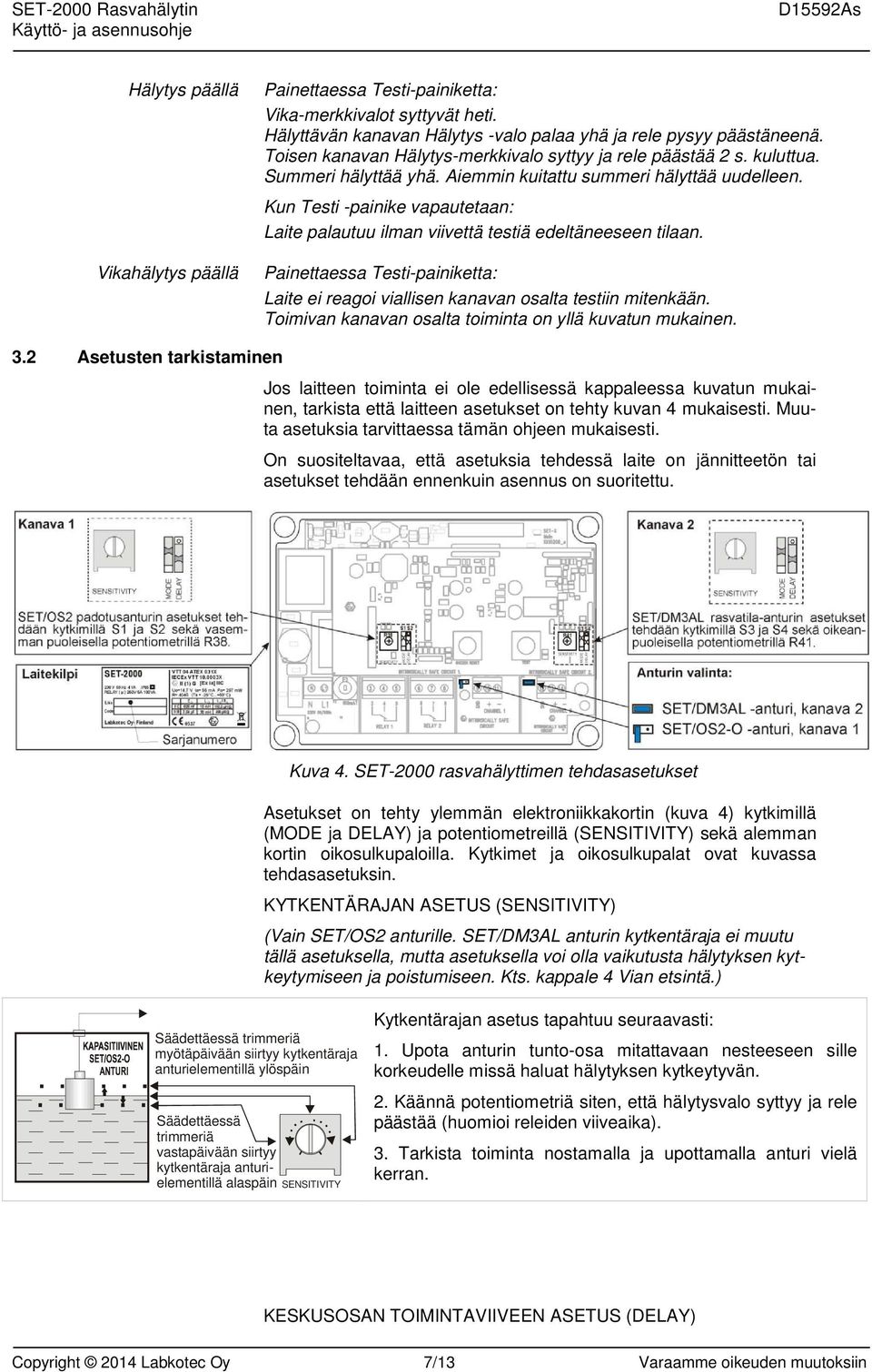

7 Hälytys päällä Vikahälytys päällä Painettaessa Testi-painiketta: Vika-merkkivalot syttyvät heti. Hälyttävän kanavan Hälytys -valo palaa yhä ja rele pysyy päästäneenä. Toisen kanavan Hälytys-merkkivalo syttyy ja rele päästää 2 s. kuluttua. Summeri hälyttää yhä. Aiemmin kuitattu summeri hälyttää uudelleen. Kun Testi -painike vapautetaan: Laite palautuu ilman viivettä testiä edeltäneeseen tilaan. Painettaessa Testi-painiketta: Laite ei reagoi viallisen kanavan osalta testiin mitenkään. Toimivan kanavan osalta toiminta on yllä kuvatun mukainen. 3.2 Asetusten tarkistaminen Jos laitteen toiminta ei ole edellisessä kappaleessa kuvatun mukainen, tarkista että laitteen asetukset on tehty kuvan 4 mukaisesti. Muuta asetuksia tarvittaessa tämän ohjeen mukaisesti. On suositeltavaa, että asetuksia tehdessä laite on jännitteetön tai asetukset tehdään ennenkuin asennus on suoritettu. Kuva 4. SET-2000 rasvahälyttimen tehdasasetukset Asetukset on tehty ylemmän elektroniikkakortin (kuva 4) kytkimillä (MODE ja DELAY) ja potentiometreillä (SENSITIVITY) sekä alemman kortin oikosulkupaloilla. Kytkimet ja oikosulkupalat ovat kuvassa tehdasasetuksin. KYTKENTÄRAJAN ASETUS (SENSITIVITY) (Vain SET/OS2 anturille. SET/DM3AL anturin kytkentäraja ei muutu tällä asetuksella, mutta asetuksella voi olla vaikutusta hälytyksen kytkeytymiseen ja poistumiseen. Kts. kappale 4 Vian etsintä.) Säädettäessä trimmeriä myötäpäivään siirtyy kytkentäraja anturielementillä ylöspäin Säädettäessä trimmeriä vastapäivään siirtyy kytkentäraja anturielementillä alaspäin SENSITIVITY Kytkentärajan asetus tapahtuu seuraavasti: 1. Upota anturin tunto-osa mitattavaan nesteeseen sille korkeudelle missä haluat hälytyksen kytkeytyvän. 2. Käännä potentiometriä siten, että hälytysvalo syttyy ja rele päästää (huomioi releiden viiveaika). 3. Tarkista toiminta nostamalla ja upottamalla anturi vielä kerran. KESKUSOSAN TOIMINTAVIIVEEN ASETUS (DELAY) Copyright 2014 Labkotec Oy 7/13 Varaamme oikeuden muutoksiin

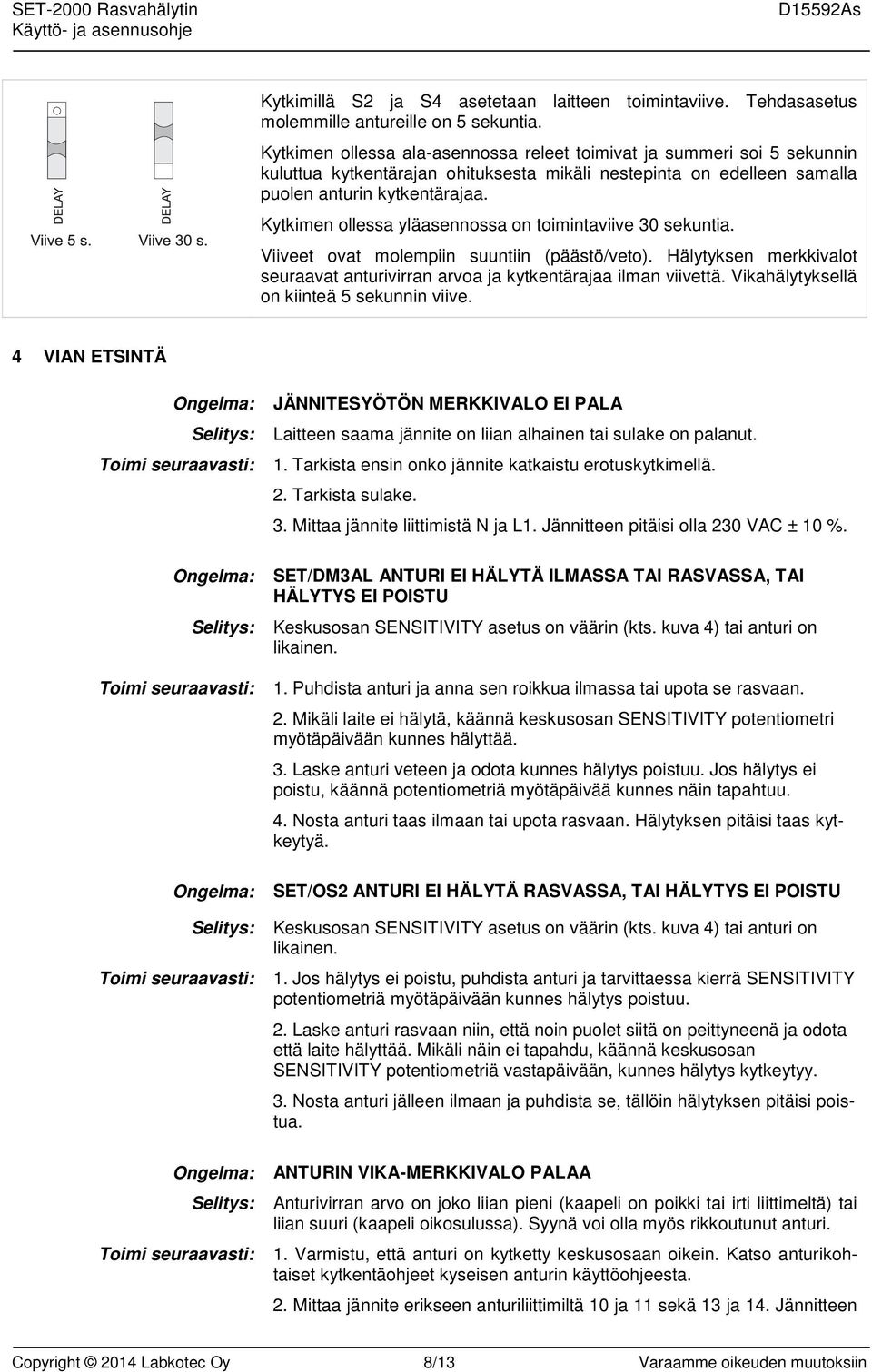

8 Kytkimillä S2 ja S4 asetetaan laitteen toimintaviive. Tehdasasetus molemmille antureille on 5 sekuntia. Kytkimen ollessa ala-asennossa releet toimivat ja summeri soi 5 sekunnin kuluttua kytkentärajan ohituksesta mikäli nestepinta on edelleen samalla puolen anturin kytkentärajaa. Kytkimen ollessa yläasennossa on toimintaviive 30 sekuntia. Viiveet ovat molempiin suuntiin (päästö/veto). Hälytyksen merkkivalot seuraavat anturivirran arvoa ja kytkentärajaa ilman viivettä. Vikahälytyksellä on kiinteä 5 sekunnin viive. 4 VIAN ETSINTÄ Ongelma: Selitys: Toimi seuraavasti: Ongelma: Selitys: Toimi seuraavasti: Ongelma: Selitys: Toimi seuraavasti: Ongelma: Selitys: Toimi seuraavasti: JÄNNITESYÖTÖN MERKKIVALO EI PALA Laitteen saama jännite on liian alhainen tai sulake on palanut. 1. Tarkista ensin onko jännite katkaistu erotuskytkimellä. 2. Tarkista sulake. 3. Mittaa jännite liittimistä N ja L1. Jännitteen pitäisi olla 230 VAC ± 10 %. SET/DM3AL ANTURI EI HÄLYTÄ ILMASSA TAI RASVASSA, TAI HÄLYTYS EI POISTU Keskusosan SENSITIVITY asetus on väärin (kts. kuva 4) tai anturi on likainen. 1. Puhdista anturi ja anna sen roikkua ilmassa tai upota se rasvaan. 2. Mikäli laite ei hälytä, käännä keskusosan SENSITIVITY potentiometri myötäpäivään kunnes hälyttää. 3. Laske anturi veteen ja odota kunnes hälytys poistuu. Jos hälytys ei poistu, käännä potentiometriä myötäpäivää kunnes näin tapahtuu. 4. Nosta anturi taas ilmaan tai upota rasvaan. Hälytyksen pitäisi taas kytkeytyä. SET/OS2 ANTURI EI HÄLYTÄ RASVASSA, TAI HÄLYTYS EI POISTU Keskusosan SENSITIVITY asetus on väärin (kts. kuva 4) tai anturi on likainen. 1. Jos hälytys ei poistu, puhdista anturi ja tarvittaessa kierrä SENSITIVITY potentiometriä myötäpäivään kunnes hälytys poistuu. 2. Laske anturi rasvaan niin, että noin puolet siitä on peittyneenä ja odota että laite hälyttää. Mikäli näin ei tapahdu, käännä keskusosan SENSITIVITY potentiometriä vastapäivään, kunnes hälytys kytkeytyy. 3. Nosta anturi jälleen ilmaan ja puhdista se, tällöin hälytyksen pitäisi poistua. ANTURIN VIKA-MERKKIVALO PALAA Anturivirran arvo on joko liian pieni (kaapeli on poikki tai irti liittimeltä) tai liian suuri (kaapeli oikosulussa). Syynä voi olla myös rikkoutunut anturi. 1. Varmistu, että anturi on kytketty keskusosaan oikein. Katso anturikohtaiset kytkentäohjeet kyseisen anturin käyttöohjeesta. 2. Mittaa jännite erikseen anturiliittimiltä 10 ja 11 sekä 13 ja 14. Jännitteen Copyright 2014 Labkotec Oy 8/13 Varaamme oikeuden muutoksiin

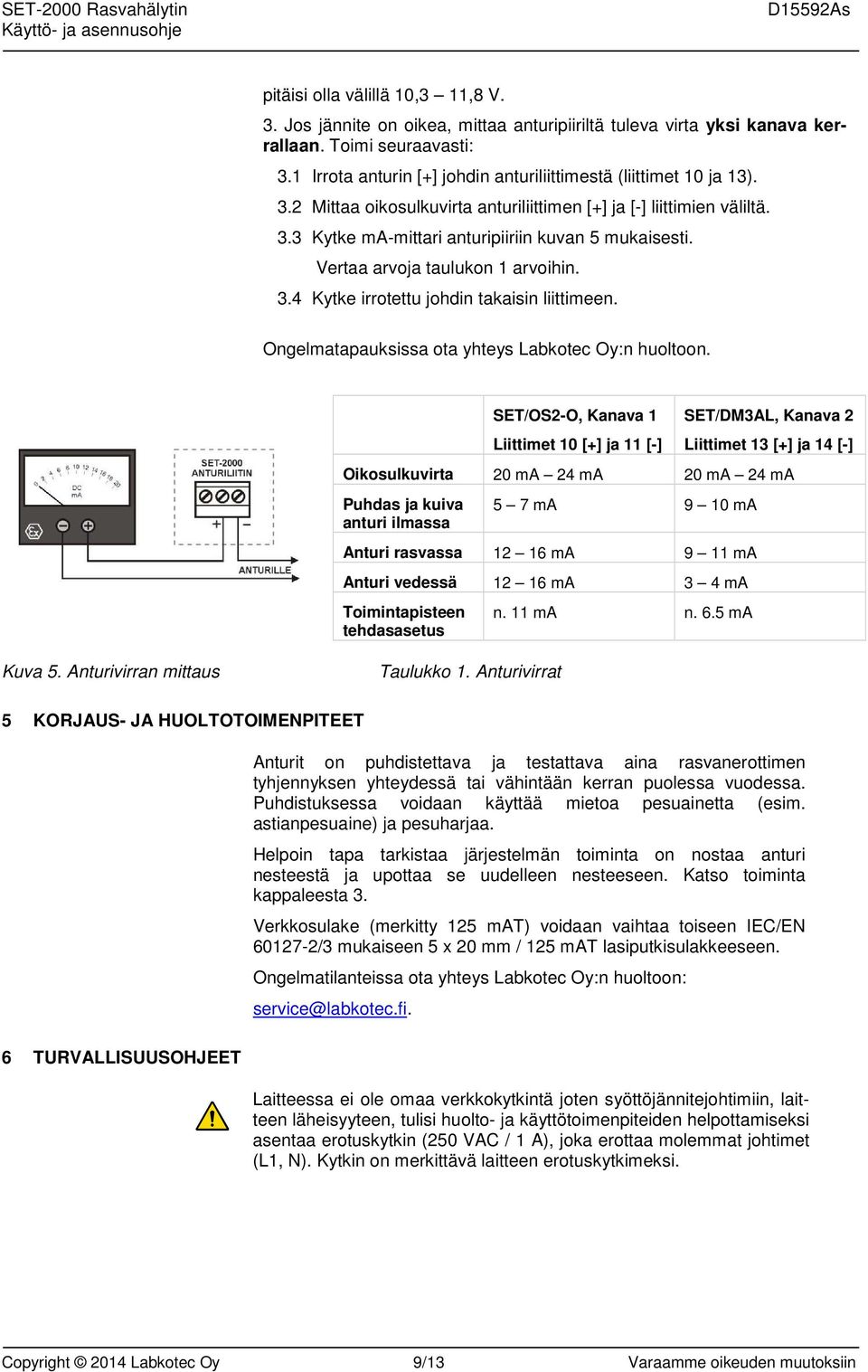

9 pitäisi olla välillä 10,3 11,8 V. 3. Jos jännite on oikea, mittaa anturipiiriltä tuleva virta yksi kanava kerrallaan. Toimi seuraavasti: 3.1 Irrota anturin [+] johdin anturiliittimestä (liittimet 10 ja 13). 3.2 Mittaa oikosulkuvirta anturiliittimen [+] ja [-] liittimien väliltä. 3.3 Kytke ma-mittari anturipiiriin kuvan 5 mukaisesti. Vertaa arvoja taulukon 1 arvoihin. 3.4 Kytke irrotettu johdin takaisin liittimeen. Ongelmatapauksissa ota yhteys Labkotec Oy:n huoltoon. SET/OS2-O, Kanava 1 Liittimet 10 [+] ja 11 [-] SET/DM3AL, Kanava 2 Liittimet 13 [+] ja 14 [-] Oikosulkuvirta 20 ma 24 ma 20 ma 24 ma Puhdas ja kuiva anturi ilmassa 5 7 ma 9 10 ma Anturi rasvassa ma 9 11 ma Anturi vedessä ma 3 4 ma Toimintapisteen tehdasasetus n. 11 ma n. 6.5 ma Kuva 5. Anturivirran mittaus Taulukko 1. Anturivirrat 5 KORJAUS- JA HUOLTOTOIMENPITEET 6 TURVALLISUUSOHJEET Anturit on puhdistettava ja testattava aina rasvanerottimen tyhjennyksen yhteydessä tai vähintään kerran puolessa vuodessa. Puhdistuksessa voidaan käyttää mietoa pesuainetta (esim. astianpesuaine) ja pesuharjaa. Helpoin tapa tarkistaa järjestelmän toiminta on nostaa anturi nesteestä ja upottaa se uudelleen nesteeseen. Katso toiminta kappaleesta 3. Verkkosulake (merkitty 125 mat) voidaan vaihtaa toiseen IEC/EN /3 mukaiseen 5 x 20 mm / 125 mat lasiputkisulakkeeseen. Ongelmatilanteissa ota yhteys Labkotec Oy:n huoltoon: Laitteessa ei ole omaa verkkokytkintä joten syöttöjännitejohtimiin, laitteen läheisyyteen, tulisi huolto- ja käyttötoimenpiteiden helpottamiseksi asentaa erotuskytkin (250 VAC / 1 A), joka erottaa molemmat johtimet (L1, N). Kytkin on merkittävä laitteen erotuskytkimeksi. Copyright 2014 Labkotec Oy 9/13 Varaamme oikeuden muutoksiin

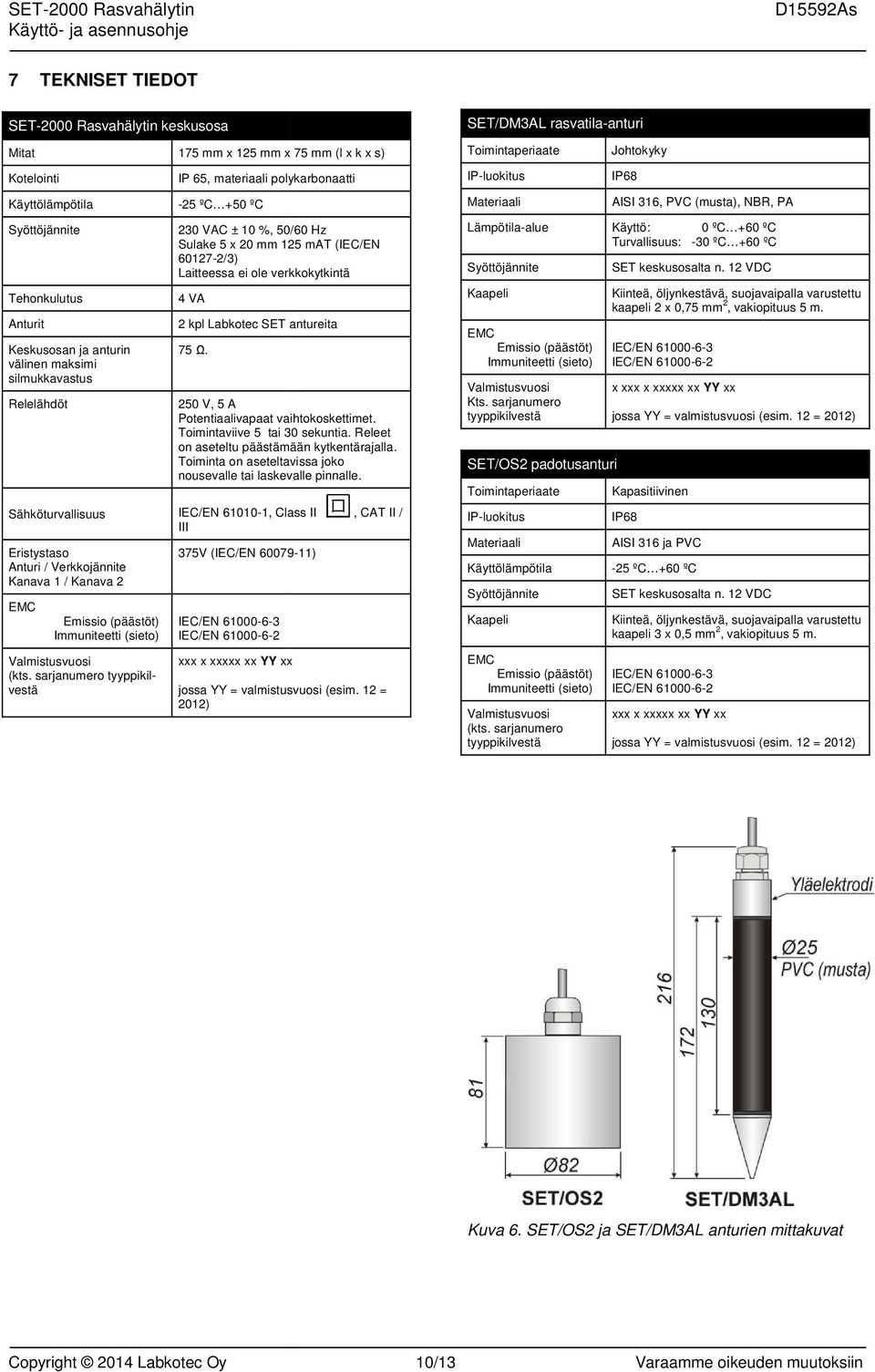

10 7 TEKNISET TIEDOT SET-2000 Rasvahälytin keskusosa Mitat Kotelointi Käyttölämpötila -25 ºC +50 ºC 175 mm x 125 mm x 75 mm (l x k x s) IP 65, materiaali polykarbonaatti Syöttöjännite 230 VAC ± 10 %, 50/60 Hz Sulake 5 x 20 mm 125 mat (IEC/EN /3) Laitteessa ei ole verkkokytkintä Tehonkulutus Anturit Keskusosan ja anturin välinen maksimi silmukkavastus Relelähdöt Sähköturvallisuus Eristystaso Anturi / Verkkojännite Kanava 1 / Kanava 2 EMC Emissio (päästöt) Immuniteetti (sieto) Valmistusvuosi (kts. sarjanumero tyyppikilvestä 4 VA 2 kpl Labkotec SET antureita 75 Ω. 250 V, 5 A Potentiaalivapaat vaihtokoskettimet. Toimintaviive 5 tai 30 sekuntia. Releet on aseteltu päästämään kytkentärajalla. Toiminta on aseteltavissa joko nousevalle tai laskevalle pinnalle. IEC/EN , Class II, CAT II / III 375V (IEC/EN ) IEC/EN IEC/EN xxx x xxxxx xx YY xxx jossa YY = valmistusvuosi (esim. 12 = 2012) SET/DM3AL rasvatila-anturi Toimintaperiaate IP-luokitus Materiaali Lämpötila-alue Syöttöjännite Kaapeli EMC Emissio (päästöt) Immuniteetti (sieto) Valmistusvuosi Kts. sarjanumero tyyppikilvestä SET/OS2 padotusanturi Toimintaperiaate IP-luokitus Materiaali Käyttölämpötila Syöttöjännite Kaapeli EMC Emissio (päästöt) Immuniteetti (sieto) Valmistusvuosi (kts. sarjanumero tyyppikilvestä Johtokyky IP68 AISI 316, PVC (musta), NBR, PA Käyttö: 0 ºC +60 ºC Turvallisuus: -30 ºC +60 ºC SET keskusosalta n. 12 VDC Kiinteä, öljynkestävä, suojavaipalla varustettu kaapeli 2 x 0,75 mm 2, vakiopituus 5 m. IEC/EN IEC/EN x xxx x xxx xxx xx YY xx jossa YY = valmistusvuosi (esim. 12 = 2012) Kapasitiivinen IP68 AISI 316 ja PVC -25 ºC +60 ºC SET keskusosalta n. 12 VDC Kiinteä, öljynkestävä, suojavaipalla varustettu kaapeli 3 x 0,5 mm 2, vakiopituus 5 m. IEC/EN IEC/EN xxx x xxxxxx xx YY xx jossa YY = valmistusvuosi (esim. 12 = 2012) Kuva 6. SET/OS2 ja SET/DM3AL anturien mittakuvat Copyright 2014 Labkotec Oy 10/13 Varaamme oikeuden muutoksiin
