ERISTYSTASON VALVONTARELE MEV-7

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "ERISTYSTASON VALVONTARELE MEV-7"

Transkriptio

1 ERISTYSTASON VALVONTARELE MEV-7 KYTKENTÄOHJE MEV-7 on tarkoitettu suojaerotusmuuntajan jälkeisen ns. Kelluvan verkon eristystilan- ja muuntajan ylikuormituksen-valvontaan MITTAUSJOHTIMET: Liitin nro 12 ja 13: Suojaerotusmuuntajan keskiulosotto tai äärijohdin. Liitin nro 15 ja 16: Suojamaa Mittajohtimet kaapeloidaan tuplajohtimilla. APUJÄNNITE: Liitimet 1 (L) ja 2 (N) 230VAC kelluvan verkon ulkopuolelta tai kelluvasta verkosta. 12 VDC HÄLYTYS ULOSTULO: Liitin 6 (+)12VDC (hälytyksessä) Liitin 7 (-) GND POTENTIAALIVAPAA HÄLYTYS RELE: Liitin 5 = NC (normaalisti suljettu, avautuva kontakti) Liitin 4 = COM (yhteinen) Liitin 3 = NO (normaalisti avoin, sulkeutuva kontakti) EV 7 JA M7 KYTKENTÄ: Liitin 20 = +12 VDC Liitin 21 = Data A Liitin 22 = Data B Liitin 23 = - GND EV7 ja M7 laitteet ketjutetaan ja kytketään rinnakkain (Max 3 kpl EV-7 ja 3kpl M7). LÄMPÖTILA ANTURIN KYTKENTÄ: Liittimet 24 ja 25 Käytettäessä lämpötila anturia poistetaan liittimien välistä päätevastus (10 Kohm). LC-6 KYTKENTÄ: Liitin 8 kytketään LC-6 liittimeen 8 Liitin 9 kytketään LC-6 liittimeen 9 Liitin 14 kytketään LC-6 liittimeen 14 PPO-Elektroniikka Oy 1 / 6

2 MEV-7:n KÄYTTÖ- JA KOESTUSOHJE Vihreän valon, (SAFETY LEVEL) vilkkuessa ja FAULT merkkivalojen (3kpl) ollessa pois päältä valvottava verkko ja MEV-7 on kunnossa. Jonkin neljästä merkkivalosta on aina oltava päällä / vilkuttava. Arvot asetellaan painikkeilla [M] ja nuolinäppäimillä Taltiointi painamalla yhtä aikaa nuoli ylös ja nuoli alas pohjaan (merkkivalot OK ja ALARM vilkkuvat merkiksi taltioinnista). [M] painikkeen painallus siirtää aina seuraavaan ohjelmointi kohtaan. Ohjelmoitavat arvot kiertävät seuraavasti: 1. Eristystason hälytys raja (0001) 2. Muuntajan lämpötilan hälytysraja (0010) 3. Muuntajan ylikuormituksen hälytysraja 1XA (0011) 4. Muuntajan ylikuormituksen hälytysraja X1A (0100) 5. LC-6 johtimen katkeamisen ilmaisun alaraja-arvo (0101) 6. LC-6 johtimen katkeamisen ilmaisun yläraja-arvo (0110) 7. LC-6 maadoitusjohtimien jatkuvuusmittauksen muutosarvo (0111) 8. MEV-7 hälytysviive (1-10 sekuntia). (1000) 9. MEV-7 PC-testaus (1001) 10. Taltiointi tila (0000) Koestus Koestus suoritetaan painamalla TEST painiketta Hälytys EV-7 ja M7 ilman viivettä, ALR liittimeen 6. kytkeytyy jännite ja ALR rele vetää (liittimet 3-4-5) Verkon koestus Viimeiselle pistorasialle aiheutetaan 50 kohm vika vaiheen ja suojamaan välille. MEV-7:n tulee antaa hälytys kaikilla asetteluarvoilla asetellun hälytysviiveen jälkeen, vikaa ei voida kuitata vian ollessa päällä Vika poistetaan, FAULT valo sammuu, FAULT MEMORY valo syttyy ja vika kuittautuu automaattisesti. Johdinvian ilmaisu WIRE FAULT testataan esimerkiksi irrottamalla linja LC 6 päästä tai mittausjohdin liitin nro.13 MEV-7:ltä. LC-6 linjapäätteen viive 60 sekuntia + MEV-7 sisäinen viive 1-10sekuntia. PPO-Elektroniikka Oy 2 / 6

3 MEV-7 Ohjelmointi ja asetukset [M] painikkeen painallus siirtää aina seuraavaan ohjelmointi kohtaan. Muista tallentaa tehdyt muutokset viimeisessä TALTIOINTI TILASSA. Muutosten tallennus painamalla yhtä aikaa nuoli ylös ja nuoli alas painike pohjaan (merkkivalot OK ja ALARM vilkkuvat merkkinä taltioinnista). Eristystason hälytys raja: MEV-7 led palkki säätö = 0 >50kohm, 1M 1M Tasoksi säädetään arvo, jonka alituksesta halutaan hälytys. Valvottava taso on syytä pitää mahdollisimman suurena. LED näyttö ilmoittaa vallitsevan eristystason. Jos näytössä ei pala yhtään LED merkkivaloa on taso yli 1,1 Mohm. Tehdas asetus 700 kohm Muuntajan lämpötilan hälytysrajan asetus: säädetään 5 C portain välillä C MEV-7 led palkki säätö = 0 70 C, 100k 75 C, 200k 80 C, 300k 85 C, 400k 90 C, 500k 95 C, 600k 100 C, 700k 105 C, 800k 110 C, 900k 115 C, 1M 120 C, 1,1M 125 C Tehdas asetus 125C (1,1M) Muuntajan ylikuormituksen 10A raja asetus: MEV-7 led palkki säätö = A, 100k 11-20A, 200k 21-30A, 300k 31-40A (muuntajan Max teho). Tehdas asetus ampeeria (300k) M7 ilmaisee tällä asetuksella näytöllään virran määrän väliltä A PPO-Elektroniikka Oy 3 / 6

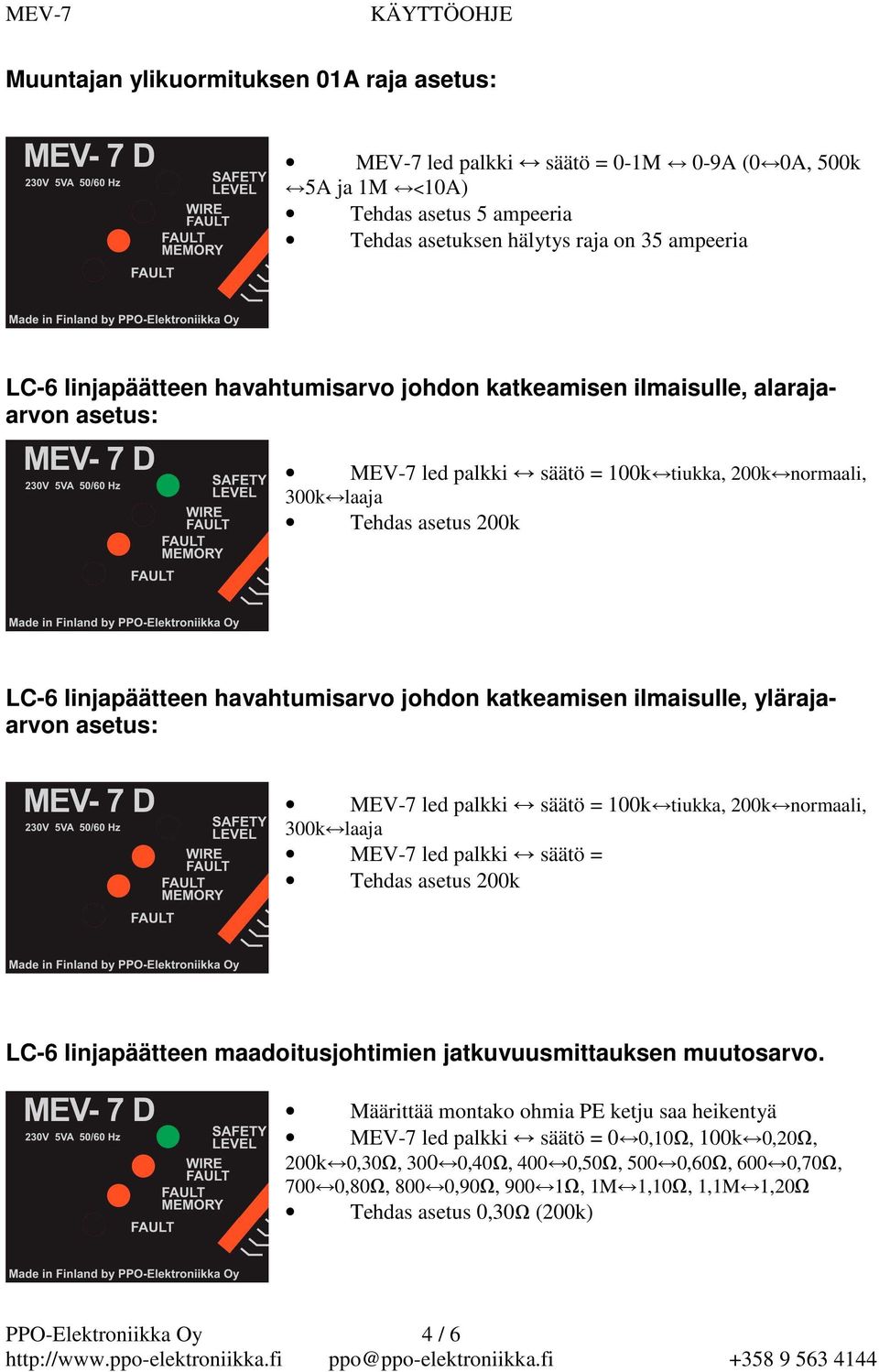

4 Muuntajan ylikuormituksen 01A raja asetus: MEV-7 led palkki säätö = 0-1M 0-9A (0 0A, 500k 5A ja 1M <10A) Tehdas asetus 5 ampeeria Tehdas asetuksen hälytys raja on 35 ampeeria LC-6 linjapäätteen havahtumisarvo johdon katkeamisen ilmaisulle, alarajaarvon asetus: MEV-7 led palkki säätö = 100k tiukka, 200k normaali, 300k laaja Tehdas asetus 200k LC-6 linjapäätteen havahtumisarvo johdon katkeamisen ilmaisulle, ylärajaarvon asetus: MEV-7 led palkki säätö = 100k tiukka, 200k normaali, 300k laaja MEV-7 led palkki säätö = Tehdas asetus 200k LC-6 linjapäätteen maadoitusjohtimien jatkuvuusmittauksen muutosarvo. Määrittää montako ohmia PE ketju saa heikentyä MEV-7 led palkki säätö = 0 0,10Ω, 100k 0,20Ω, 200k 0,30Ω, 300 0,40Ω, 400 0,50Ω, 500 0,60Ω, 600 0,70Ω, 700 0,80Ω, 800 0,90Ω, 900 1Ω, 1M 1,10Ω, 1,1M 1,20Ω Tehdas asetus 0,30Ω (200k) PPO-Elektroniikka Oy 4 / 6

5 MEV-7 hälytysviiveen asetus (1-10 sekuntia.): MEV-7 led palkki säätö = 0 1sek, 100k 2sek, 200k 3sek, 300k 4sek, 400k 5sek, 500k 6sek, 600k 7sek, 700k 8sek, 800k 9sek, 900k 10sek Viivettä lisäämällä voidaan lyhyistä häiriöistä johtuvat vikahälytykset poistaa. Viive pidetään mahdollisimman lyhyenä. Tehdas asetus 2 sekuntia (100k). MEV-7 PC-testi (poispäältä = 1, päällä = 2): MEV-7 led palkki säätö = 0 1, 100k 2 Tehdas asetus 1 poispäältä (0) Taltiointi tila: Muutosten tallennus painamalla yhtä aikaa nuoli ylös ja nuoli alas painike pohjaan (merkkivalot OK ja ALARM vilkkuvat merkkinä taltioinnista). HUOM! TALTIOINNIN JÄÄDESSÄ TEKEMÄTTÄ PALAUTUVAT EDELLISET ASETUKSET POISTUTTAESSA OHJELMOINTI TILASTA TAKUU Tällä laitteella on 12 kuukauden takuu. Takuu koskee raaka-aine ja valmistusvirheitä. Takuuaika alkaa laitteen ostopäivästä. Mahdollisen takuukorjauksen yhteydessä pyydämme esittämään ostokuitin tai vastaavan todisteen ostopäivästä. Takuu raukeaa, jos muu kuin valtuutettu huoltoliike ryhtyy korjaus toimenpiteisiin takuun aikana. Takuu ei kata mitään välillisiä kuluja. Laite tulee lähettää asiakkaan kustannuksella huoltoon ja valmistajan kustannuksella asiakkaalle. PPO-Elektroniikka Oy 5 / 6

6 PPO-Elektroniikka Oy 6 / 6
