1 1 (6) LOHIJÄRVEN MAAPADON MÄÄRÄAIKAISTARKASTUS V.. PTL 19.2 MUKAINEN YHTEENVETO EDELLISEN MÄÄRÄAIKAISTARKASTUKSEN JÄLKEEN TEHDYISTÄ TÖISTÄ, TARKASTUKSISTA JA MITTAUKSISTA SEKÄ ALUSTAVA ARVIO PADON KUNNOSTA 1 LOHIJÄRVEN MAAPADON RAKENTEET Lohijärven järvitoimikunnan omistama Lohijärven maapato sijaitsee Ilolanjoen vesistöalueella (17.001) Porvoon kaupungissa. Valuma-alueen suuruus on 1,5 km 2. Hämeen ELY-keskus (päätös HÄMELY/51/07.02/2011, päivätty 18.6.) on muuttanut maapadon luokituksen patoturvallisuuslain 11 :n mukaisesta luokasta 3 luokkaan 1. Maapato on homogeeninen moreenipato. Maapadon juureen on rakennettu vaakasuodatin Pituusleikkauksen mukaan oikealla reunalla noin paalulla 43 saakka maapato on perustettu kalliolle. Tämän jälkeen on kapea hiekkavyöhyke ja kivinen moreeni. Vasemmalla reunalla maapato on perustettu moreenille, joka on lähellä kalliota. Suunnitelmien mukainen järven vesipinta on tasossa +33,00 m. Maapadon harjan alin taso on +33,40 m. Kuivavara on 0,4 metriä. Harjan leveys on 4,5 metriä ja suurin korkeus 5 metriä. Padon luiskat ovat 1:2 (märkä ja kuiva). Maapadon oikeassa laidassa kalliossa on ylisyöksykynnys, jonka kynnys on tasossa +33,0 m ja aukon leveys on 2,35 m. Lisäksi maapadon läpi menee kaksi lappoa putkea, joilla säädetään järven vedenvaihtuvuutta. Lappoputkien halkaisijat ovat 200 mm ja 100 mm. 2 EDELLISEN MÄÄRÄAIKAISTARKASTUKSEN PÖYTÄKIRJA Määräaikaistarkastuksen pöytäkirjassa on todettu seuraavaa: - Silmämääräisesti tarkasteltuna kaikki näytti olevan kunnossa. - Vahingonvaaraselvityksen tekemiseen jälkeen arvioidaan kuivavaran lisäyksen tarve. - Vahingonvaaraselvityksen tarve selvitetään maaliskuun loppuun 2009 mennessä. Pöytäkirjassa on esitetty suositeltu seuraavat toimenpiteet: - tarkkailuohjelman ja maapadon päämittatiedot Hämeen ELY-keskukselle. Pöytäkirjassa on mainittu: - Lohijärven länsi-luode puolelle on suunnitteilla tekoallas, jonka vedet laskisivat Lohijärveen.

järvitoimikunnan omistama Lohijärven maapato sijaitsee Ilolanjoen vesistöalueella (17.001) Porvoon kaupungissa. Valuma-alueen suuruus on 1,5 km 2. Hämeen ELY-keskus (päätös HÄMELY/51/07.

2 2 (6) 3 PATOMESTARIN PÄIVÄKIRJA VV Patomestari Jarmo Niemen patopäiväkirja oli käytettävissä. Merkinnät ovat alkaen. Lohijärven vedenpintaa säädellään ylisyöksypadon lisäksi lappoputkilla: - Lohijärven korkeus on ollut +33,165 m (+16,5 cm) , jonka jälkeen molemmat lappoputket on avattu. 4 PADON VUOSITARKASTUKSET VV Padon vuositarkastuksia ei ole dokumentoitu. 5 MAASTOKÄYNTI 1.8. Osallistujat: Jari Mustajärvi, Lohijärven järvitoimikunnan puheenjohtaja, Jarmo Niemi, patomestari, Lohijärven järvitoimikunta ja Juha Laasonen, Fortum Power & Heat Oy. Maapadon harja on 4,5 metriä leveä ja se on liikennöitävissä. Ajo padolle on estetty ketjulla ja kieltomerkillä. Maapadon harja on rakennettu suunniteltua alemmaksi. Ylisyöksykynnyksen ja padon harjan välinen korkeusero on verrattain pieni, noin cm. Padon harjan vaaitus on tehty vuonna Padon harjalla ja luiskissa ei ollut havaittavissa suuria muodonmuutoksia ja ne näyttivät olevan hyvässä kunnossa. Padon harjalla oikealla puolella oli pientä puustoa, kun taas vasemman puolen puusto oli poistettu. Padon juurella oli runsas puusto, joka vaikeuttaa padon tarkkailua. Kuva 1. Lohijärven maapato.

4 PADON VUOSITARKASTUKSET VV. 2009-2012 Padon vuositarkastuksia ei ole dokumentoitu. 5 MAASTOKÄYNTI 1.8.

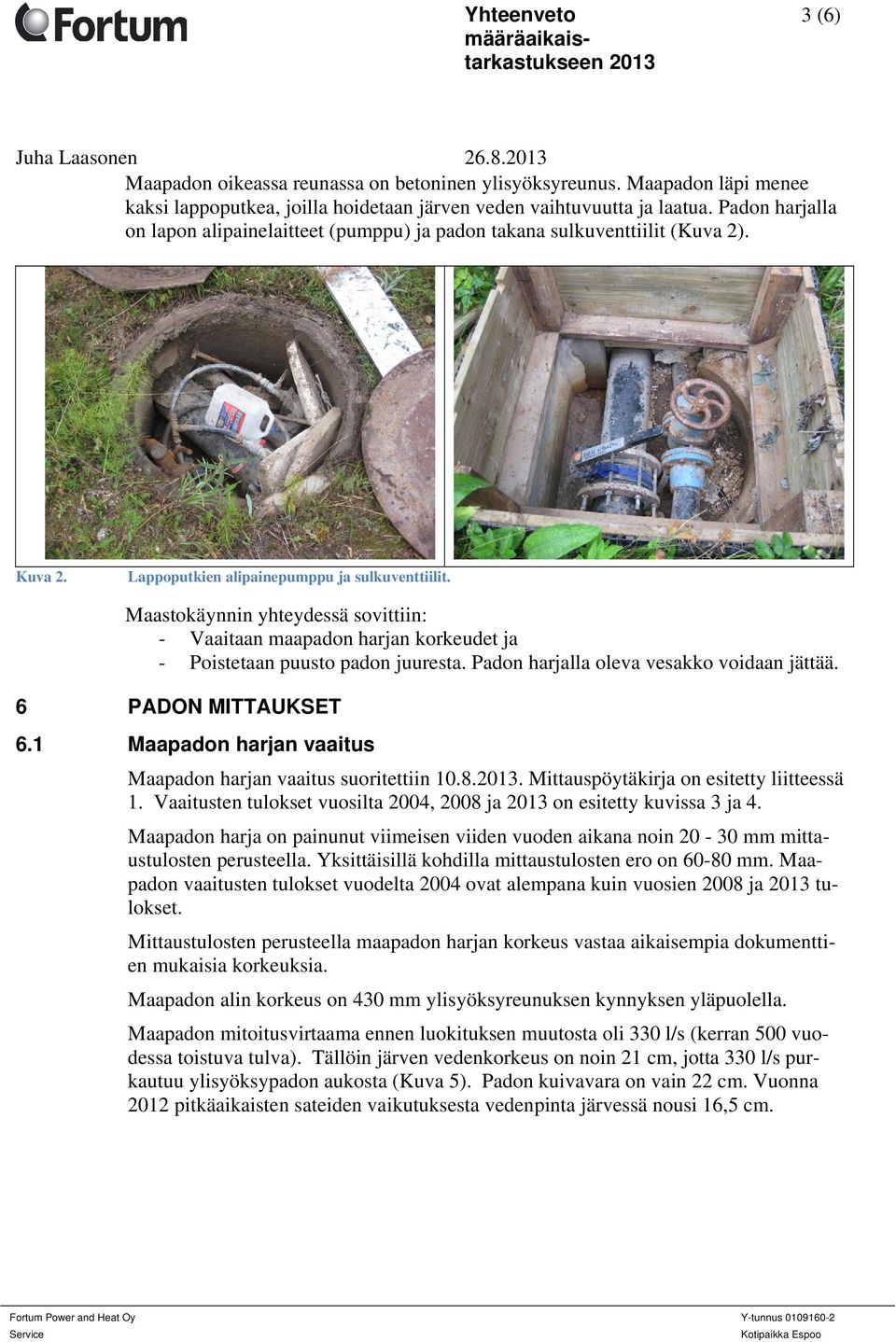

3 3 (6) Maapadon oikeassa reunassa on betoninen ylisyöksyreunus. Maapadon läpi menee kaksi lappoputkea, joilla hoidetaan järven veden vaihtuvuutta ja laatua. Padon harjalla on lapon alipainelaitteet (pumppu) ja padon takana sulkuventtiilit (Kuva 2). Kuva 2. Lappoputkien alipainepumppu ja sulkuventtiilit. Maastokäynnin yhteydessä sovittiin: - Vaaitaan maapadon harjan korkeudet ja - Poistetaan puusto padon juuresta. Padon harjalla oleva vesakko voidaan jättää. 6 PADON MITTAUKSET 6.1 Maapadon harjan vaaitus Maapadon harjan vaaitus suoritettiin Mittauspöytäkirja on esitetty liitteessä 1. Vaaitusten tulokset vuosilta 2004, 2008 ja on esitetty kuvissa 3 ja 4. Maapadon harja on painunut viimeisen viiden vuoden aikana noin mm mittaustulosten perusteella. Yksittäisillä kohdilla mittaustulosten ero on mm. Maapadon vaaitusten tulokset vuodelta 2004 ovat alempana kuin vuosien 2008 ja tulokset. Mittaustulosten perusteella maapadon harjan korkeus vastaa aikaisempia dokumenttien mukaisia korkeuksia. Maapadon alin korkeus on 430 mm ylisyöksyreunuksen kynnyksen yläpuolella. Maapadon mitoitusvirtaama ennen luokituksen muutosta oli 330 l/s (kerran 500 vuodessa toistuva tulva). Tällöin järven vedenkorkeus on noin 21 cm, jotta 330 l/s purkautuu ylisyöksypadon aukosta (Kuva 5). Padon kuivavara on vain 22 cm. Vuonna 2012 pitkäaikaisten sateiden vaikutuksesta vedenpinta järvessä nousi 16,5 cm.

Maastokäynnin yhteydessä sovittiin: - Vaaitaan maapadon harjan korkeudet ja - Poistetaan puusto padon juuresta. Padon harjalla oleva vesakko voidaan jättää. 6 PADON MITTAUKSET 6.

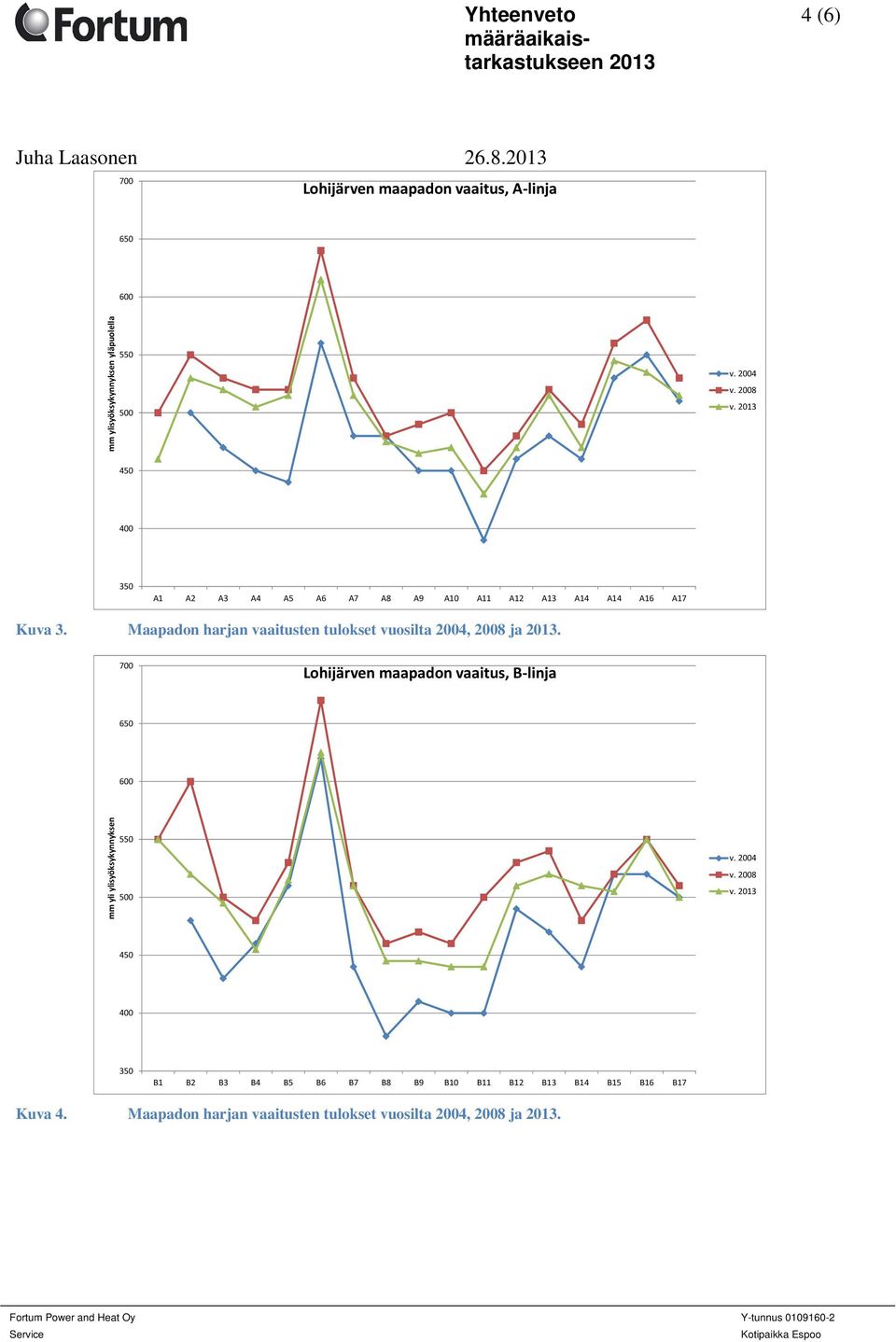

4 4 (6) 700 Lohijärven maapadon vaaitus, A linja mm ylisyöksykynnyksen yläpuolella v v v A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A14 A16 A17 Kuva 3. Maapadon harjan vaaitusten tulokset vuosilta 2004, 2008 ja. 700 Lohijärven maapadon vaaitus, B linja mm yli ylisyöksykynnyksen v v v B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 Kuva 4. Maapadon harjan vaaitusten tulokset vuosilta 2004, 2008 ja.

Maapadon harjan vaaitusten tulokset vuosilta 2004, 2008 ja.

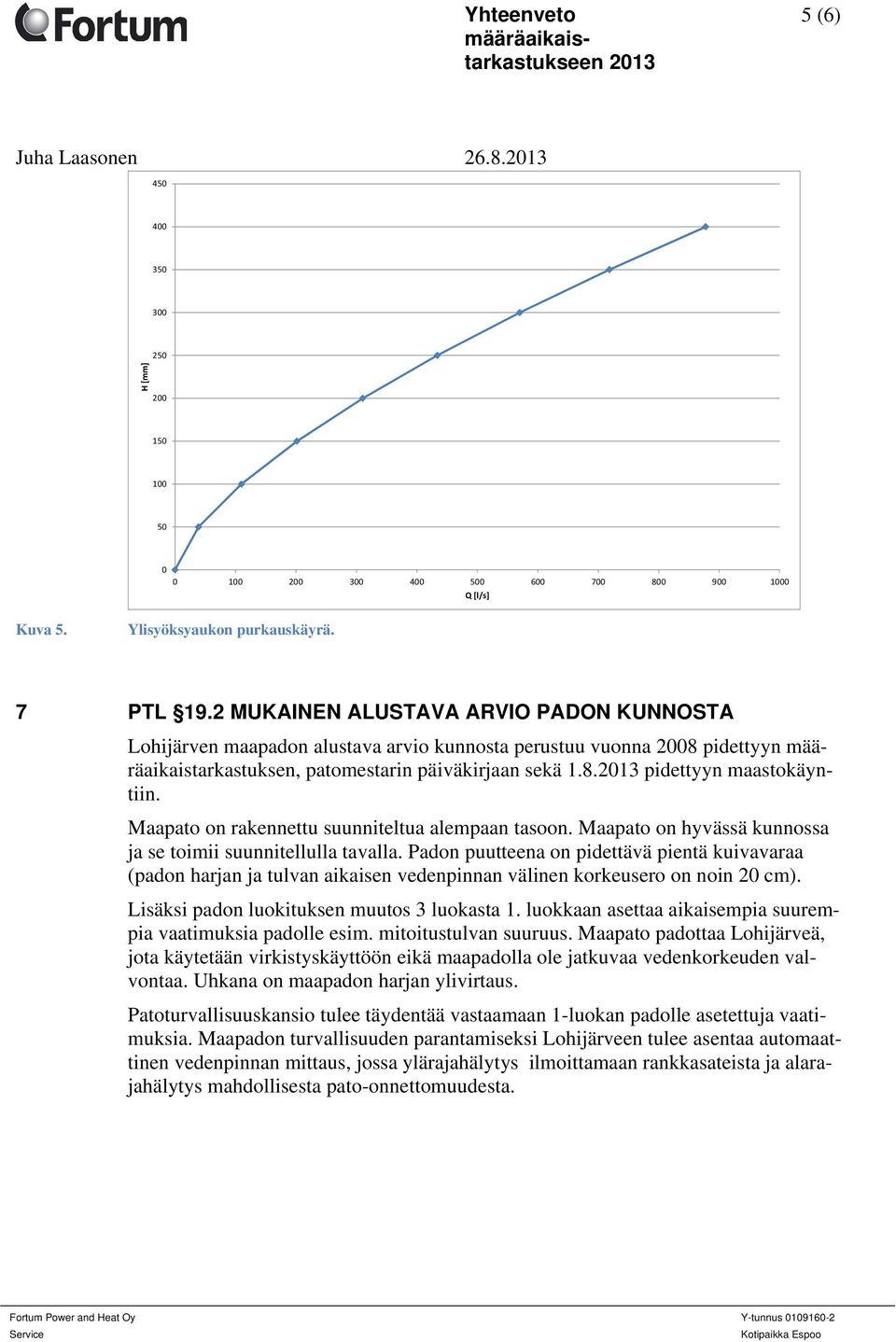

5 5 (6) H [mm] Q [l/s] Kuva 5. Ylisyöksyaukon purkauskäyrä. 7 PTL 19.2 MUKAINEN ALUSTAVA ARVIO PADON KUNNOSTA Lohijärven maapadon alustava arvio kunnosta perustuu vuonna 2008 pidettyyn määräaikaistarkastuksen, patomestarin päiväkirjaan sekä 1.8. pidettyyn maastokäyntiin. Maapato on rakennettu suunniteltua alempaan tasoon. Maapato on hyvässä kunnossa ja se toimii suunnitellulla tavalla. Padon puutteena on pidettävä pientä kuivavaraa (padon harjan ja tulvan aikaisen vedenpinnan välinen korkeusero on noin 20 cm). Lisäksi padon luokituksen muutos 3 luokasta 1. luokkaan asettaa aikaisempia suurempia vaatimuksia padolle esim. mitoitustulvan suuruus. Maapato padottaa Lohijärveä, jota käytetään virkistyskäyttöön eikä maapadolla ole jatkuvaa vedenkorkeuden valvontaa. Uhkana on maapadon harjan ylivirtaus. Patoturvallisuuskansio tulee täydentää vastaamaan 1-luokan padolle asetettuja vaatimuksia. Maapadon turvallisuuden parantamiseksi Lohijärveen tulee asentaa automaattinen vedenpinnan mittaus, jossa ylärajahälytys ilmoittamaan rankkasateista ja alarajahälytys mahdollisesta pato-onnettomuudesta.

Maapato on rakennettu suunniteltua alempaan tasoon. Maapato on hyvässä kunnossa ja se toimii suunnitellulla tavalla.

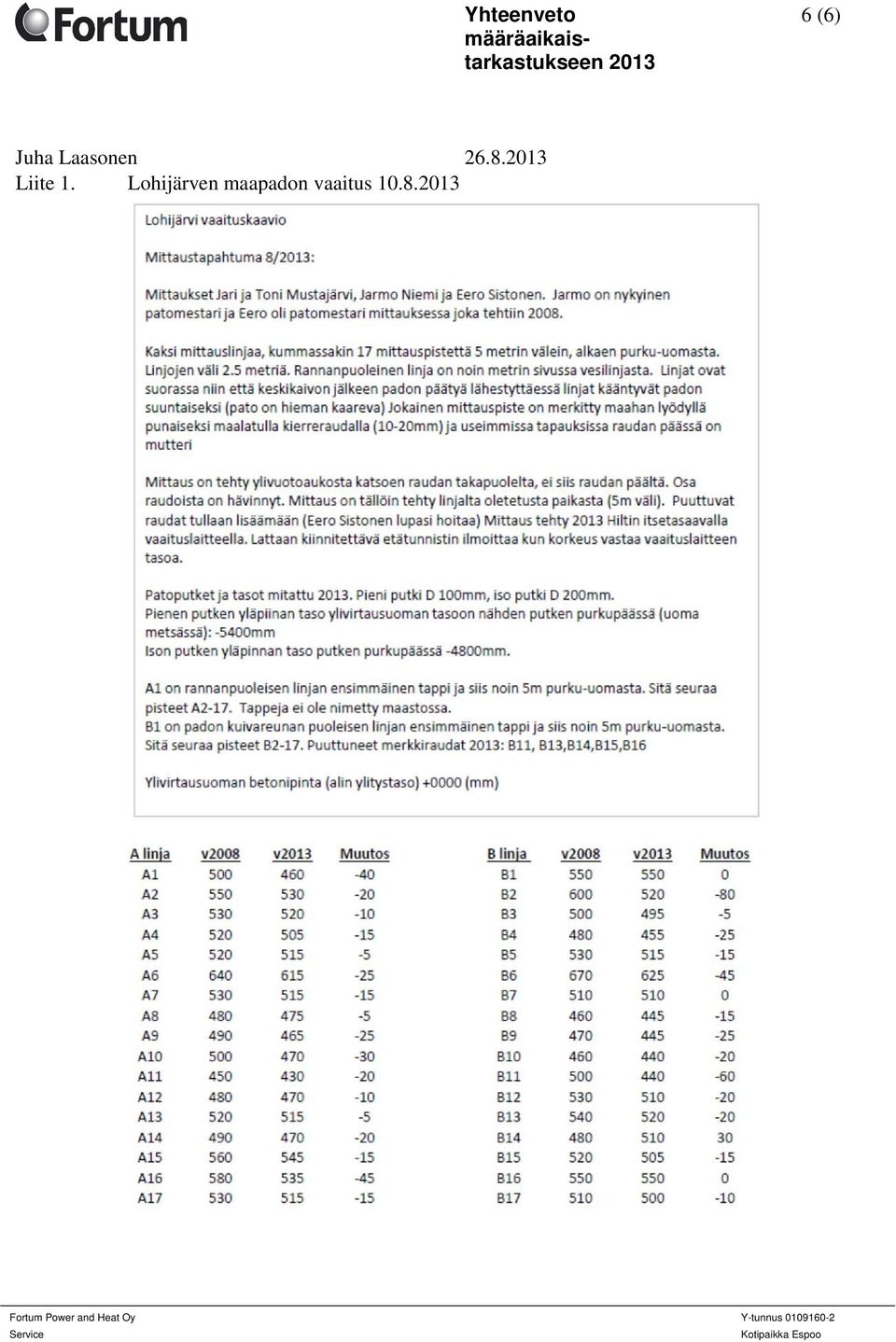

6 6 (6) Liite 1. Lohijärven maapadon vaaitus 10.8.
