N2000 korkeusjärjestelmään siirtyminen Kotkan kaupungin valtuustosali

Transkriptio

1 N2000 korkeusjärjestelmään siirtyminen Kotkan kaupungin valtuustosali

2 Sisältöä: Suomessa käytössä olevat valtakunnalliset korkeusjärjestelmät Miksi N korkeusjärjestelmään siirrytään? Kotkan kaupungin siirtymisaikataulu N43:sta N2000 järjestelmään siirtymisselvitys Muunnosalueet ja tavat Maanmittauslaitoksen koordinaattimuunnospalvelu Huomioitavaa aineistoissa ja tietojärjestelmissä Huomioitavaa mittauspalveluissa N2000-projekti 2

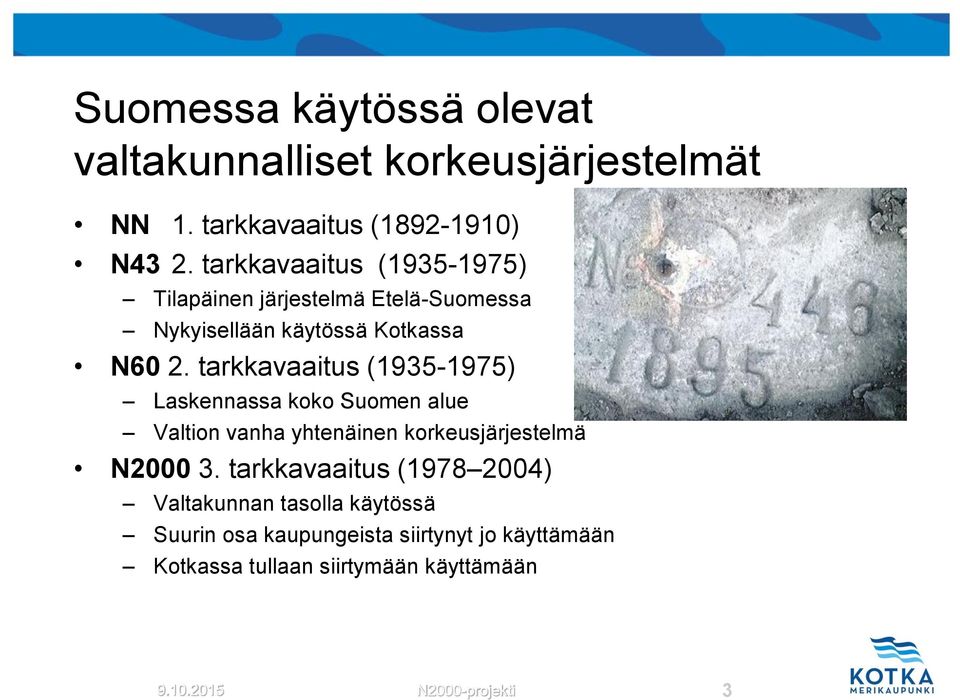

3 Suomessa käytössä olevat valtakunnalliset korkeusjärjestelmät NN 1. tarkkavaaitus ( ) N43 2. tarkkavaaitus ( ) Tilapäinen järjestelmä Etelä-Suomessa Nykyisellään käytössä Kotkassa N60 2. tarkkavaaitus ( ) Laskennassa koko Suomen alue Valtion vanha yhtenäinen korkeusjärjestelmä N tarkkavaaitus ( ) Valtakunnan tasolla käytössä Suurin osa kaupungeista siirtynyt jo käyttämään Kotkassa tullaan siirtymään käyttämään N2000-projekti 3

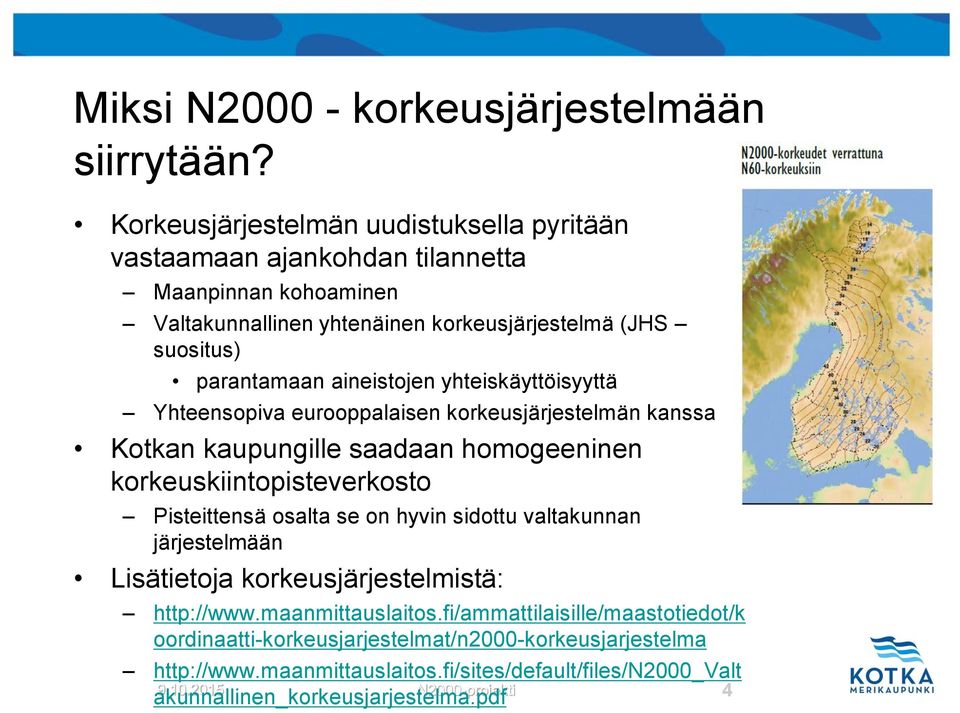

4 Miksi N korkeusjärjestelmään siirrytään? Korkeusjärjestelmän uudistuksella pyritään vastaamaan ajankohdan tilannetta Maanpinnan kohoaminen Valtakunnallinen yhtenäinen korkeusjärjestelmä (JHS suositus) parantamaan aineistojen yhteiskäyttöisyyttä Yhteensopiva eurooppalaisen korkeusjärjestelmän kanssa Kotkan kaupungille saadaan homogeeninen korkeuskiintopisteverkosto Pisteittensä osalta se on hyvin sidottu valtakunnan järjestelmään Lisätietoja korkeusjärjestelmistä: oordinaatti-korkeusjarjestelmat/n2000-korkeusjarjestelma N2000-projekti akunnallinen_korkeusjarjestelma.pdf 4

5 Kotkan kaupungin siirtymisaikataulu jälkeen Aineistot: Kaupunkisuunnittelun aineistoa ylläpidetään vain N2000 järjestelmässä: Pohjakartta, korkeuskäyrästöt (tehdään uudet), maaperätutkimuspisteet, ajantasa-asemakaavan korkeustiedot ym. Laserkeilausaineisto N2000 järjestelmässä (maastomallit/ korkeuskäyrästö) Aineiston omistaja vastaa oman aineistonsa muuntamisesta uuteen järjestelmään. Muunnosparametrit on saatavissa Kotkan kaupungilta / kaupunkisuunnittelusta. Maastomittaukset tehdään pääasiassa N2000 järjestelmässä. Huomioitavaa on, että vanhat rakennuslupamittaukset tehdään luvan mukaisessa korkeusjärjestelmässä N2000-projekti 5

6 N43:sta N2000 järjestelmään siirtymisselvitys Kotkan kaupungin omat tarkkavaaitusmittaukset käynnistettiin keväällä 2014 muunnosten ja nykyisen korkeuskiintopisterungon selvittämiseksi Lähtöpisteinä valtakunnalliset korkeamman luokan N2000 -korkeuskiintopisteet Vaaitusmittaukset ja laskenta valmistui vuoden 2014 lopulla Tarkkavaaitusrunkoa on täydennetty alemman luokan pisteillä vuoden 2015 aikana ja täydennetään edelleen N2000-projekti 6

7 N43:sta N2000 järjestelmään siirtymisselvitys Tulos: Kaupungin sisällä on alueellisia eroja N43 järjestelmässä Kotkansaaren ja Mussalon välillä korkeuskiintopisteillä on eroa n.2 cm Suurin poikkeama N43 -korkeuspisteiden välillä on 6 cm Syitä eroihin on moottoritie, kuntaliitos, saaristomaisuus siltoja rakennettu (erot vasta nyt kunnolla havaittavissa) N2000-projekti 7

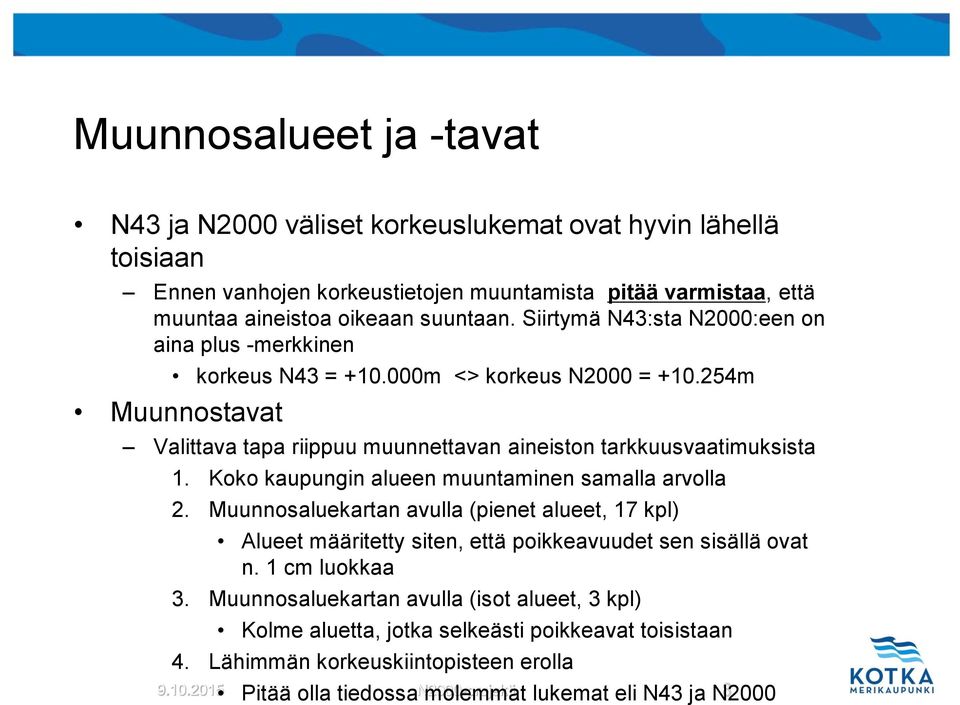

8 Muunnosalueet ja -tavat N43 ja N2000 väliset korkeuslukemat ovat hyvin lähellä toisiaan Ennen vanhojen korkeustietojen muuntamista pitää varmistaa, että muuntaa aineistoa oikeaan suuntaan. Siirtymä N43:sta N2000:een on aina plus -merkkinen korkeus N43 = m <> korkeus N2000 = m Muunnostavat Valittava tapa riippuu muunnettavan aineiston tarkkuusvaatimuksista 1. Koko kaupungin alueen muuntaminen samalla arvolla 2. Muunnosaluekartan avulla (pienet alueet, 17 kpl) Alueet määritetty siten, että poikkeavuudet sen sisällä ovat n. 1 cm luokkaa 3. Muunnosaluekartan avulla (isot alueet, 3 kpl) Kolme aluetta, jotka selkeästi poikkeavat toisistaan 4. Lähimmän korkeuskiintopisteen erolla Pitää olla tiedossa molemmat lukemat eli N43 ja N N2000-projekti 8

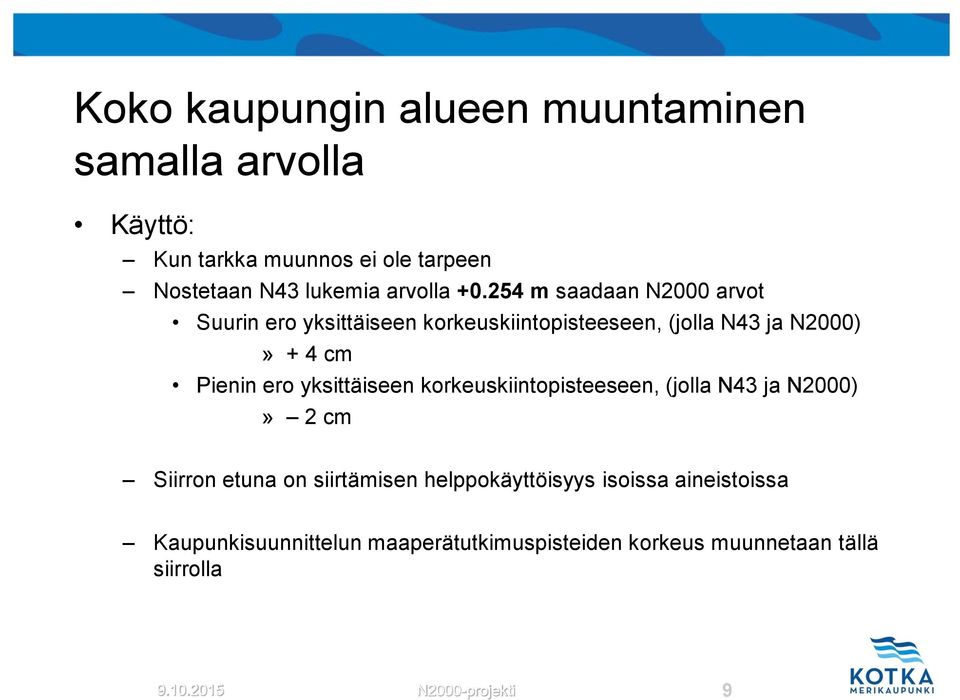

9 Koko kaupungin alueen muuntaminen samalla arvolla Käyttö: Kun tarkka muunnos ei ole tarpeen Nostetaan N43 lukemia arvolla m saadaan N2000 arvot Suurin ero yksittäiseen korkeuskiintopisteeseen, (jolla N43 ja N2000)» + 4 cm Pienin ero yksittäiseen korkeuskiintopisteeseen, (jolla N43 ja N2000)» 2 cm Siirron etuna on siirtämisen helppokäyttöisyys isoissa aineistoissa Kaupunkisuunnittelun maaperätutkimuspisteiden korkeus muunnetaan tällä siirrolla N2000-projekti 9

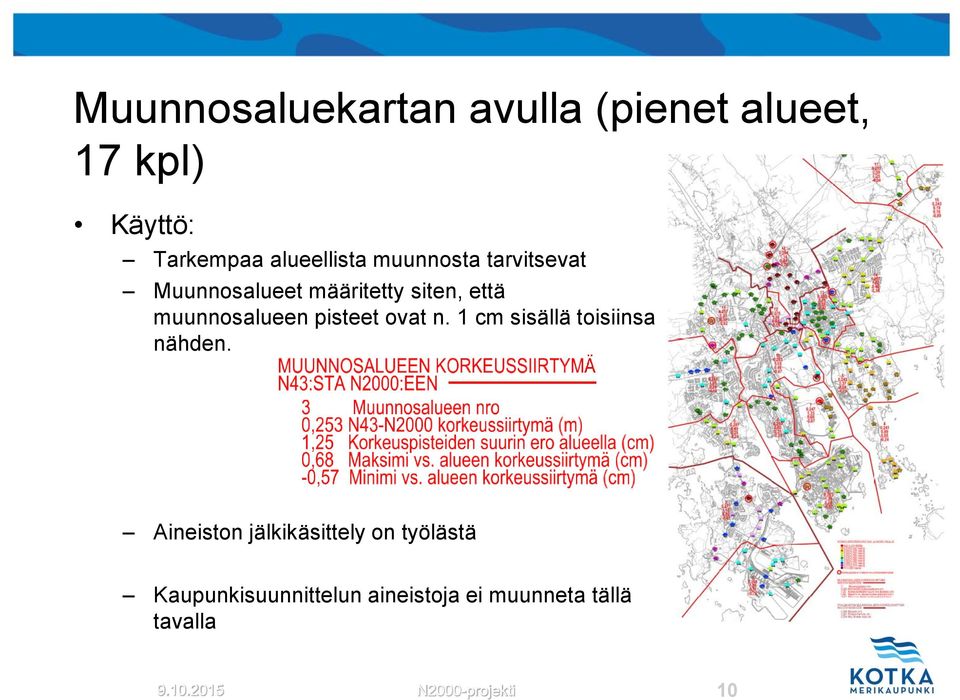

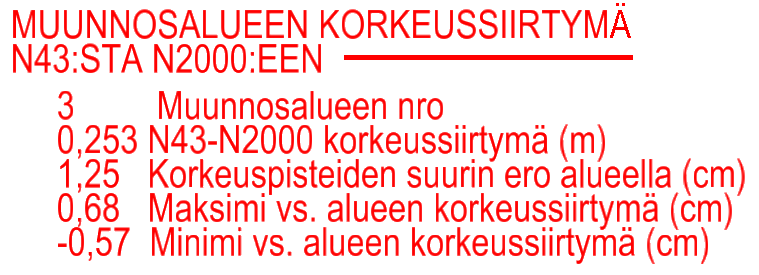

10 Muunnosaluekartan avulla (pienet alueet, 17 kpl) Käyttö: Tarkempaa alueellista muunnosta tarvitsevat Muunnosalueet määritetty siten, että muunnosalueen pisteet ovat n. 1 cm sisällä toisiinsa nähden. Aineiston jälkikäsittely on työlästä Kaupunkisuunnittelun aineistoja ei muunneta tällä tavalla N2000-projekti 10

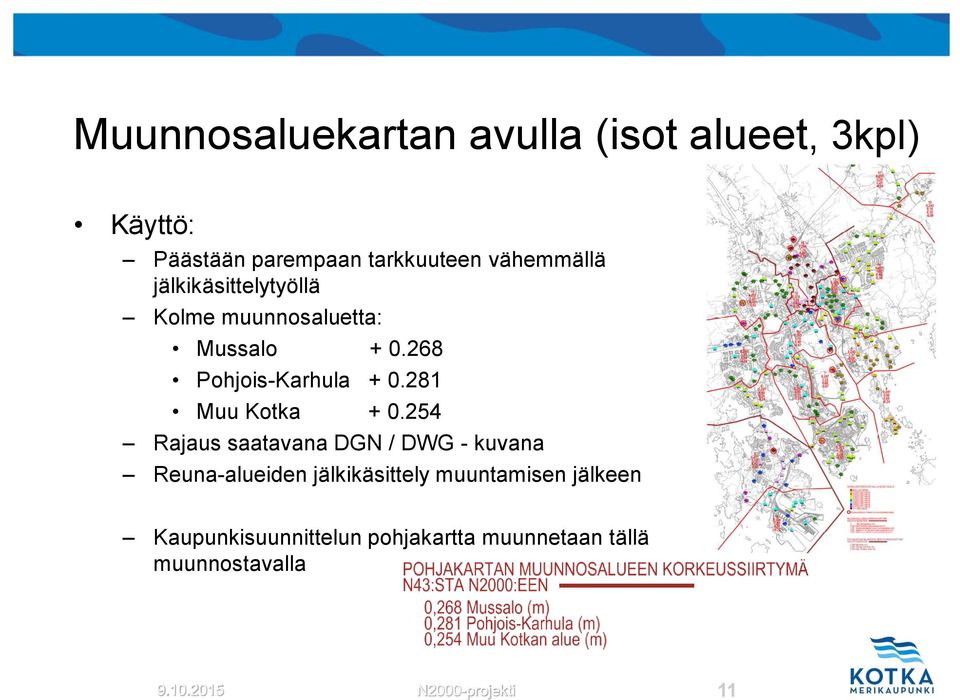

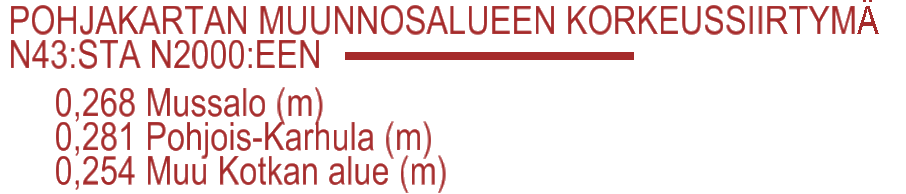

11 Muunnosaluekartan avulla (isot alueet, 3kpl) Käyttö: Päästään parempaan tarkkuuteen vähemmällä jälkikäsittelytyöllä Kolme muunnosaluetta: Mussalo Pohjois-Karhula Muu Kotka Rajaus saatavana DGN / DWG - kuvana Reuna-alueiden jälkikäsittely muuntamisen jälkeen Kaupunkisuunnittelun pohjakartta muunnetaan tällä muunnostavalla N2000-projekti 11

12 Lähimmän korkeuskiintopisteen erolla Käyttö: Rakennusten mittauksia on tehty olemassa olevista korkeuskiintopisteistä. Tällöin vanhojen suunnitelmien ja toteutuneiden tietojen muuntaminen on tarkempaa tehdä lähimmän tai lähimpien korkeuskiintopisteiden avulla. Edellytyksenä on, että korkeuskiintopisteellä on sekä N43- ja N korkeus, josta siirtoero saadaan. Vastaavaa tietoa on jo annettu laajennushankkeiden suunnittelun pohjaksi N2000-projekti 12

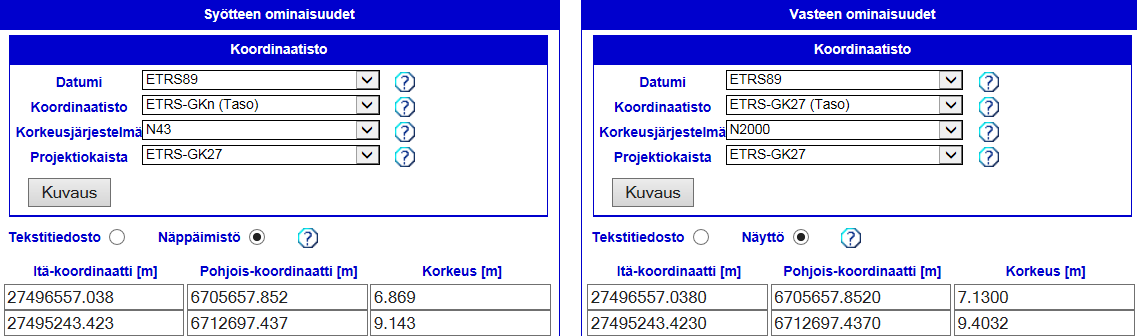

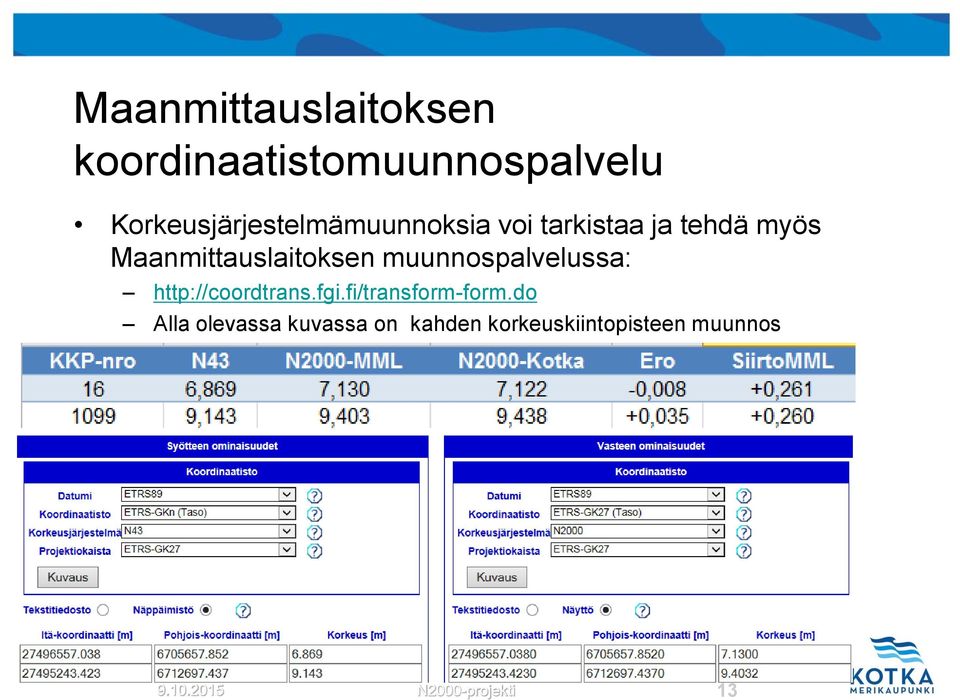

13 Maanmittauslaitoksen koordinaatistomuunnospalvelu Korkeusjärjestelmämuunnoksia voi tarkistaa ja tehdä myös Maanmittauslaitoksen muunnospalvelussa: Alla olevassa kuvassa on kahden korkeuskiintopisteen muunnos N2000-projekti 13

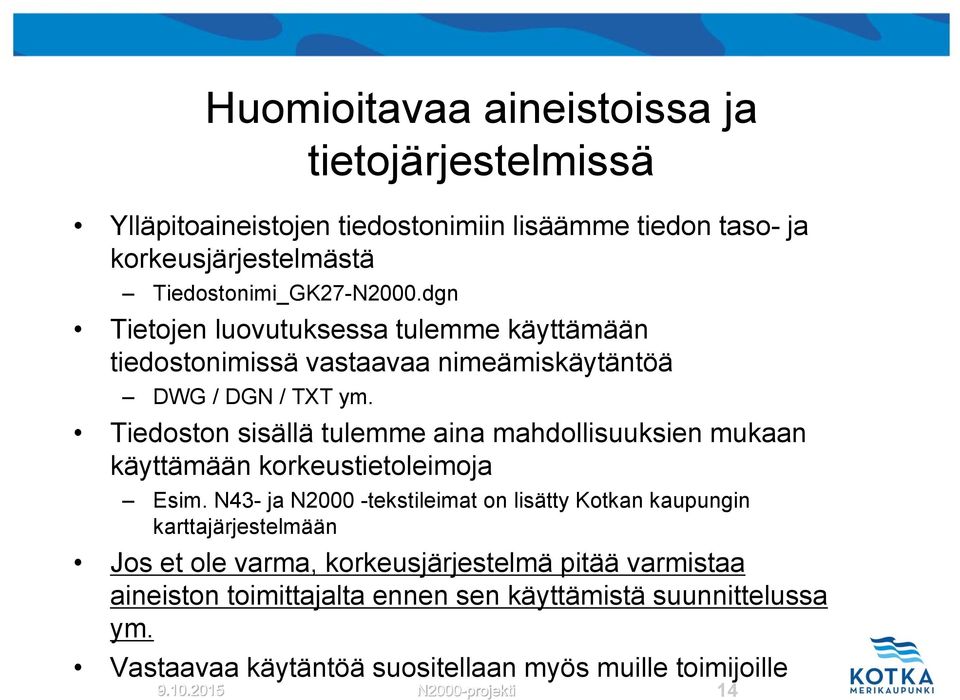

14 Huomioitavaa aineistoissa ja tietojärjestelmissä Ylläpitoaineistojen tiedostonimiin lisäämme tiedon taso- ja korkeusjärjestelmästä Tiedostonimi_GK27-N2000.dgn Tietojen luovutuksessa tulemme käyttämään tiedostonimissä vastaavaa nimeämiskäytäntöä DWG / DGN / TXT ym. Tiedoston sisällä tulemme aina mahdollisuuksien mukaan käyttämään korkeustietoleimoja Esim. N43- ja N2000 -tekstileimat on lisätty Kotkan kaupungin karttajärjestelmään Jos et ole varma, korkeusjärjestelmä pitää varmistaa aineiston toimittajalta ennen sen käyttämistä suunnittelussa ym. Vastaavaa käytäntöä suositellaan myös muille toimijoille N2000-projekti 14

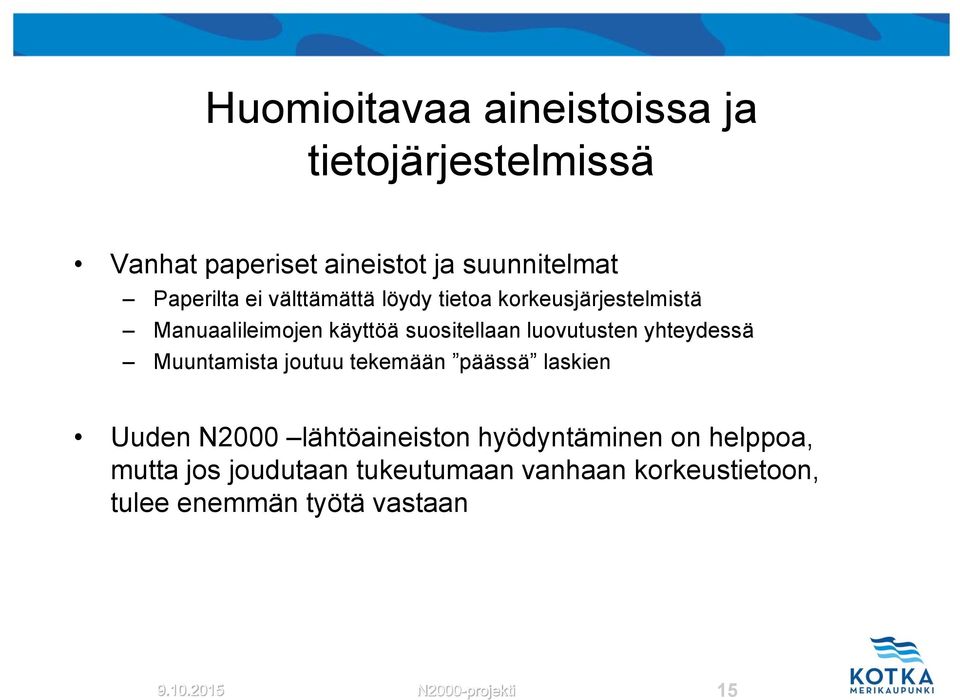

15 Huomioitavaa aineistoissa ja tietojärjestelmissä Vanhat paperiset aineistot ja suunnitelmat Paperilta ei välttämättä löydy tietoa korkeusjärjestelmistä Manuaalileimojen käyttöä suositellaan luovutusten yhteydessä Muuntamista joutuu tekemään päässä laskien Uuden N2000 lähtöaineiston hyödyntäminen on helppoa, mutta jos joudutaan tukeutumaan vanhaan korkeustietoon, tulee enemmän työtä vastaan N2000-projekti 15

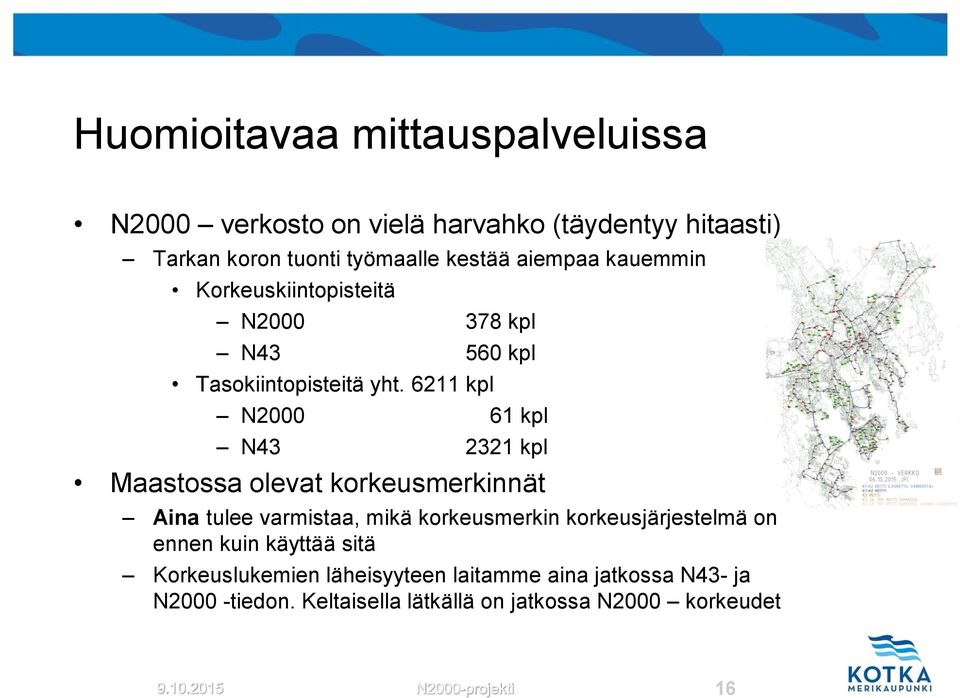

16 Huomioitavaa mittauspalveluissa N2000 verkosto on vielä harvahko (täydentyy hitaasti) Tarkan koron tuonti työmaalle kestää aiempaa kauemmin Korkeuskiintopisteitä N kpl N kpl Tasokiintopisteitä yht kpl N kpl N kpl Maastossa olevat korkeusmerkinnät Aina tulee varmistaa, mikä korkeusmerkin korkeusjärjestelmä on ennen kuin käyttää sitä Korkeuslukemien läheisyyteen laitamme aina jatkossa N43- ja N2000 -tiedon. Keltaisella lätkällä on jatkossa N2000 korkeudet N2000-projekti 16

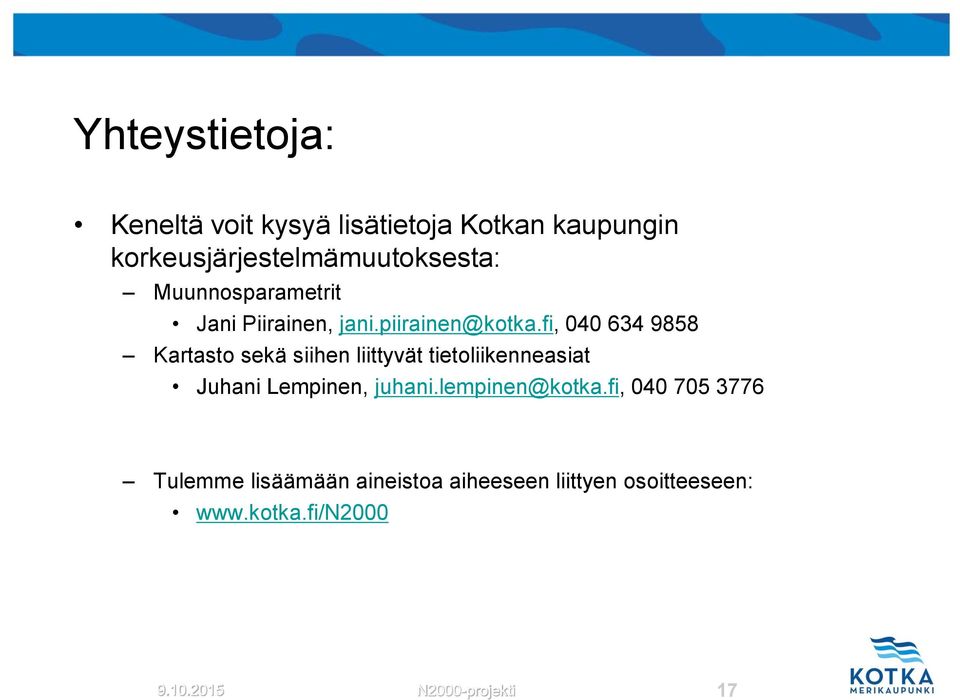

17 Yhteystietoja: Keneltä voit kysyä lisätietoja Kotkan kaupungin korkeusjärjestelmämuutoksesta: Muunnosparametrit Jani Piirainen, Kartasto sekä siihen liittyvät tietoliikenneasiat Juhani Lempinen, Tulemme lisäämään aineistoa aiheeseen liittyen osoitteeseen: N2000-projekti 17

18 Kysymyksiä ja sana ovat vapaa! Kaavamääräyksissä korkeusmerkinnät, kuinka hoidetaan? Kymen Veden aineisto on valmis Lattiakorko rakennusjärjestyksessä tulee ajantasaistettua! Tiedottaminen lehtiin ja mediaan mahdollisimman pian! N2000-projekti 18

19 Kiitos N2000-projekti 19
