1 EI JULKINEN Korsholmanpuis kon sillan suunni elukilpailu Alustava kilpailuohjelma

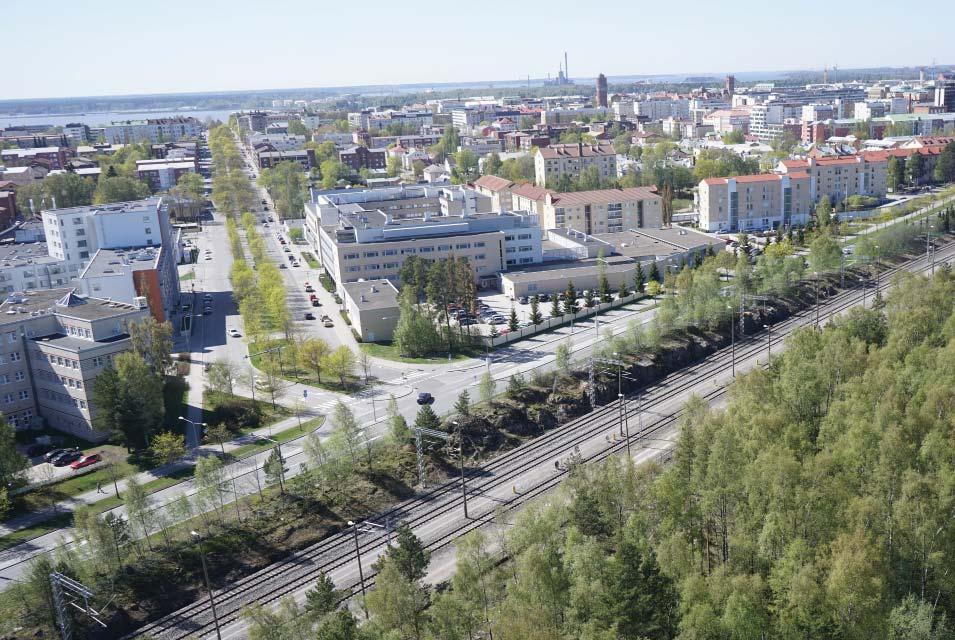

2 SISÄLLYSLUETTELO 1. Kilpailutekniset edot 1.1 Kilpailun toimeenpanija ja kilpailumuoto 1.2 Kilpailuaika 1.3 Kilpailun säännöt 1.4 Kilpailusta ilmoi aminen ja osano ajien valinta 1.5 Kilpailuehdotukset ja palkkiot 1.6 Palkintolautakunta 1.7 Kilpailuohjelman hyväksyminen 1.8 Kilpailuasiakirjat 1.9 Ohjelma-asiakirjat 1.10 Kilpailuohjelmaa koskevat kysymykset 1.11 Kilpailun ratkaisu ja tulosten julkistaminen 1.12 Kilpailuehdotusten näy eillepano, käy öoikeus ja palautus 1.13 Jatkosuunni elu ja -toteutus 1.14 Kilpailuehdotusten käy öoikeus 1.15 Kilpailun aikataulu 2. Kilpailutehtävä 2.1 Kilpailun taustaa 2.2 Kilpailualue 2.3 Kilpailun tavoi eet ja suunni eluohjeet 2.4 Kilpailu arvosteluperusteet 3. Ehdotusten laadintaohjeet 3.1 Vaadi avat asiakirjat ja esitystapa 3.2 Kilpailun salaisuus 3.3 Kilpailuehdotusten sisäänjä ö Kannen kuva: Viistoilmauva Korsholmanpuis kon-ratakadun risteys

3 1. Kilpailutekniset edot 1.1 Kilpailun toimeenpanija ja kilpailumuoto Vaasan kaupunki järjestää suunni elukilpailun Vaasan Korsholmanpuis kon jatkeen sillasta keskustan ruutukaavaalueelta radan yli Kleme län puolelle, jonne keskusta laajenee. Silta kuvastaa keskustan laajentamisen mahdollisuu a. Kilpailu järjestetään kutsukilpailuna kilpailuun ilmoi autuneista valituille. Kilpailu käydään suomen kielellä. 1.2 Kilpailuaika Kilpailuaika on Kilpailun säännöt Kilpailussa noudatetaan tätä kilpailuohjelmaa ja Suomen Rakennusinsinöörien Lii o RIL ry:n kilpailusääntöjä , jotka kilpailija osoi aa hyväksyneensä osallistuessaan kilpailuun. 1.4 Kilpailusta ilmoi aminen ja osano ajien valinta Kilpailusta ilmoitetaan interne ssä Vaasan kaupungin internetsivuilla sekä HILMA-hankintakanavalla. Kilpailusta kiinnostuneille järjestetään aloitusseminaari kello Vaasan kaupunginhallituksen kokoushuoneessa, Vaasanpuis kko 10. Seminaarin jälkeen työryhmät voivat ilmoi autua kilpailuun. Kilpailuun kutsutaan kolme kriteerit täy ävää työryhmää. Kilpailuun ilmoi autuminen on avoin työryhmille, joissa on mukana nime yinä vähintään yksi rakennusinsinööri, yksi arkkiteh, yksi taiteessa ansioitunut ja/tai taiteen alalla amma kseen toimiva suunni elija sekä yksi geotekninen suunni elija. Työryhmään voi kuulua myös muita erikoisalojen asiantun joita, kuten valaistussuunni elija, estee ömyysasiantun ja tms. Työryhmän vetäjänä ja pääsuunni elijana tulee toimia korkeakoulututkinnon suorittanut ja siltasuunni eluun hyvin perehtynyt, nime y rakennusinsinööri. Kilpailijat voivat täydentää työryhmäänsä tarpeen mukaan kilpailun aikana. Työryhmällä tulee olla pätevyys ja valmius ehdotuksen mukaisen sillan jatkosuunni eluun ja rakennusaikaiseen asiantun japalveluun. Ilmoi autumisasiakirjojen lii eineen tulee olla perillä kello mennessä. Ilmoi autumiset lähetetään pos tse osoi eeseen PL 3, tai jätetään suoraan kirjaamoon, osoi eeseen Vaasanpuis kko 10. Lähetys on varuste ava merkinnällä Korsholmanpuis kon jatkeen silta, kilpailuun ilmoi autuminen. Lähetyksen jä äjän on huolehdi ava, e ä kirjaamossa lähetykseen kuitataan saapumisajankohta. Kilpailun esivalintakriteerit ovat työryhmien jäsenten etojen, taitojen ja kokemusten lisäksi ilmoi autumisasiakirjoissa erikseen esiin tuodut referenssit (max 3 kpl.), jotka tulee esitellä kuvin ja lyhyellä selostuksella, tuloste una paperille (max.a3). Merii einä voidaan pitää erityises suunni elijoiden (hankkeeseen esitetyn rakennusinsinöörin ja arkkitehdin) aikaisempia innova ivisia kohteita, kilpailumenestystä sekä toteute uja ja julkaistuja kohteita. Palkintolautakunta valitsee kilpailuun kutsu avat työryhmät ilmoi autuneiden joukosta. Kutsu varsinaiseen kilpailuun lähetetään kutsutuille ja eto kaikille ilmoi autuneille viimeistään

4 1.5 Kilpailuehdotukset ja palkkiot Kukin työryhmä voi tehdä yhden tai useamman kilpailuehdotuksen, jonka nimeää mieleisellään tavalla. Kaupunki voi käy ää nimiehdotusta vapaas sillan nimenä. Palkintolautakunnan päätöksen mukaises kaikille hyväksytyn ehdotuksen laa neille kilpailuryhmille maksetaan palkkiona euroa (alv 0 %). Palkkio on sama riippuma a siitä, jä ääkö ryhmä yhden tai useamman ehdotuksen. 1.6 Palkintolautakunta Palkintolautakuntaan kuuluvat seuraavat jäsenet: Markku Järvelä, teknisen toimen johtaja Päivi Korkealaakso, kaavoitusjohtaja Markku Litmanen, kuntatekniikan johtaja Juha Jääskeläinen, lupa-arkkiteh Siri Gröndahl, kadunsuunni elupäällikkö Lauri Salokangas RIL ry Valituille osallistujille annetaan mahdollisuus nimetä yksi arkkiteh jäsen Marko Heinonen, Kaupunginhallituksen suunni elujaoston nimeämä jäsen xx, Teknisen lautakunnan nimeämä jäsen Palkintolautakunnan päätökset ovat enemmistöpäätöksiä. Tasa lanteessa puheenjohtajan ääni ratkaisee. Palkintolautakunta voi kuulla muitakin asiantun joita, kuten esim. taiteilijajärjestön edustajaa. Teknisenä sihteerinä toimii yleiskaavoi aja Jaakko Löytynoja. 1.7 Kilpailuohjelman hyväksyminen Tämä kilpailuohjelma on RIL ry:n kilpailutoimikunnan ja palkintolautakunnan hyväksymä. 1.8 Kilpailun asiakirjat Kilpailuohjelma ja liiteasiakirjat ovat saatavissa aloitusseminaarin jälkeen osoi eesta: h p:// Tarvi aessa lisä etoja antavat kaavoitusjohtaja Päivi Korkealaakso, kaavoitus Puhelin , paivi.korkealaakso(at)vaasa.fi kadunsuunni elupäällikkö Siri Gröndahl, Kuntatekniikka Puhelin , siri.grondahl(at)vaasa.fi

5 1.9 Ohjelma-asiakirjat Asiakirjat, jotka julkaistaan ilmoi autumisvaiheessa interne ssä osoi eessa h p:// 1. kilpailuohjelma (tämä asiakirja) 2. Sijain kar a (jpg) 3. Kilpailualueen rajaus (jpg) 4. RIL ry:n kilpailusäännöt Vaasan kaupunginhallituksen suunni elujaoston päätös Keskustan osayleiskaavaehdotus (Keskustan osayleiskaavan sivuilta löytyy muun muassa Kleme län puolta koskevia vii eellisiä suunnitelmia: 7. Korsholmanpuis kon jatke ja silta, yleissuunnitelma Alueen kar aa voi katsoa Vaasan kaupungin kar apalvelussa, linkki kar apalveluun löytyy osoi eesta fi/siltakilpailu. Asiakirjat, jotka toimitetaan erikseen ainoastaan kilpailuun valituille: 8. Johtokar a ja merkintöjen selitykset 9. kar a-aineisto (dwg) 10. Valokuvia siltapaikalta sekä kar a kuvauspisteistä 11. Ilmakuvia 12. Alueen sketchup-malli 13. Tietoa maaperästä Aineisto on maksuton 1.10 Kilpailuohjelmaa koskevat kysymykset Kilpailijoilla on mahdollisuus tehdä kilpailuohjelmaan lii yviä kysymyksiä nimimerkillä varuste una kello mennessä. Kysymykset lähetetään pos tse osoi eseen Vaasan kaupunki / kirjaamo PL VAASA, tai sähköpos tse osoi eeseen: jaakko.loytynoja(at)vaasa.fi. Kirjekuoressa tai sähköpos n aihekentässä tulee olla merkintä: Korsolmanpuis kon silta, kysymykset. Palkintolautakunnan vastaukset kysymyksiin julkaistaan interne ssä viimeistään Osoite on h p://

6 1.11 Kilpailun ratkaisu ja tulosten julkistaminen Palkintolautakunta valitsee kilpailun voi ajaksi ehdotuksen, joka arvioin perusteiden mukaan todetaan parhaaksi. Toiselle ja kolmannelle sijalle valitaan ehdotukset varalle. Arvosteluperusteet on esite y kohdassa 2.4. Kilpailu pyritään ratkaisemaan kahden kuukauden kuluessa kilpailun pää ymisestä. Kilpailutulos julkistetaan laisuudessa, johon kutsutaan kaikki kilpailijat. Palkintolautakunnan pöytäkirja mahdollisine lii eineen jaetaan kaikille kilpailijoille. Kilpailun järjestäjä pidä ää oikeuden olla valitsema a mitään kilpailuehdotuksista Kilpailuehdotusten näy eillepano, käy öoikeus ja palautus Kilpailun järjestäjä ase aa kilpailuehdotukset ja palkintolautakunnan pöytäkirjan nähtäville kilpailun ratke ua. Kaikki kilpailuehdotukset jäävät Vaasan kaupungin omaisuudeksi. Lähe ämällä kilpailuehdotuksen tekijät luovuttavat Vaasan kaupungille oikeuden käy ää kilpailuehdotuksessa esite yjä ideoita tai niiden osia sillan lopullisessa suunni elussa ilman lisäkorvauksia tekijänoikeuksia kunnioi aen Jatkosuunni elu ja -toteutus Sillan jatkosuunni elu annetaan ensisijaises kilpailun voi ajalle. Vaasan kaupungilla on kuitenkin oikeus pää ää jatkosuunni elusta kilpailun tuloksesta riippuma a, kuultuaan ensin palkintolautakunnan ja RIL ry:n kilpailutoimikunnan mielipide ä. Kilpailun järjestäjä voi valita jatkosuunni eluun myös kilpailuohjelmasta poikkeavan ehdotuksen, mikäli tehdyt poikkeamat ovat perusteltuja ja tuo avat kokonaisratkaisulle lisäarvoa Kilpailuehdotusten käy öoikeus Kilpailun järjestäjällä on oikeus käy ää kilpailuaineistoa tekijä etoineen esi ely-, näy ely- ja julkaisutarkoituksiin, ellei kilpailija sitä nimenomaan joltain osin perustelluista syistä kiellä Kilpailun aikataulu Kilpailuohjelman julkaiseminen seminaarissa Kilpailuun ilmoi autuminen kello mennessä. Kilpailijoiden valinta viimeistään Kilpailua koskevat kysymykset kello mennessä. Kysymyksiin vastataan interne ssä viimeistään Kilpailuaika pää yy ja työt on toimite ava viimeistään kello Kilpailun tulos pyritään julkaisemaan jouluun 2018 mennessä.

7 2. Kilpailutehtävä 2.1 Kilpailun taustaa Keskustan osayleiskaavan tarkistaminen pohjautuu keskustastrategiasuunitelmaan, jossa linja in keskustan kasvu Kleme län suuntaan. Korsholmanpuis kon jatkeen silta ilmentämää hyppyä yli radan. Kleme län puolelle, Sepänkylän en eteläosaan, on keskustan osayleiskaavassa ennakoitu noin 3000 uuden asukkaan alue a. Sillan tuntumaan tulee tehokasta III-VIII kerroksista (pääasiassa IV-V-kerroksista) rakentamista umpikor elirakentamisen tavalla. Raidealueen itäpuolelle varataan laa laadukkaalle, vihreälle mu a paikoin kapeahkolle puistolle, jossa kulkee kevyenliikenteen väylä. Rei ä kehitetään Onkilahteen saakka. Paikoin rei llä on isompia puistoja tai aukioita. Tavoi eena on saada osa ydinkeskustan (Vaasanpuis kon) liikenteestä siirtymään tälle uudelle rei lle, ja e ä silta pystyy sujuvas väli ämään liikenne ä keskustan ja Etelä-Kleme län välillä. Tavoi eena on luoda maamerkki, joka antaa ilme ä ja luonne a radan varren uudelle asuinalueelle sekä koko Etelä-Kleme lälle, joka suunnitelmien mukaan kehi yy ja muu uu tulevaisuudessa voimaakkaas. Sillan tarkemmat toiminnalliset ja mitoi avat reunaehdot kerrotaan lii eessä 7. (Korsholmanpuis kon jatke ja silta, yleissuunnitelma). Sillasta toivotaan luontevaa siltarakenteiden ja kaupunkikuvaa tukevan ilmeen yhdistäjää. Parhaillaan on menossa keskusten osayleiskaavan viimeistely. Tavoi eena on saada keskustan osayleiskaava lainvoimaiseksi vuoden 2018 loppuun mennessä. Siltakilpailun voi aja ratkeaa myös 2018 vuoden lopussa. Silta, sillan ympäristö sekä Korsholmanpuis kon jatke Sairaskodinkadulle saakka ja kadun viereisten kor eleiden asemakaavoitus alkaa vuonna Tarkempi sillan suunni elu aloitetaan valitun työryhmän kanssa vuonna Kilpailualue Kilpailualue on raja u kilpailuasiakirjoissa olevaan kar aan (liite 3). Silta on sijoite ava kilpailualueelle. 2.2 Kilpailun tavoi eet ja suunni eluohjeet Kilpailuehdotusten laadinnassa tulee o aa huomioon lii eessä (Korsholmanpuis kon jatke ja silta, yleissuunnitelma) esitetyt suunni eluperusteet ja ohjeet. Yleissuunnitelmassa vali in vaihtoehto 1, eli sillan yli ää 2 ajokaistaa suuntaansa. Sillan tulee nouda aa suunnitelman kadun poikkileikkausta sillä muutoksella e ä 4 metriä leveä jk+pp et molemmin puolin muutetaan erillisiksi pyörä eksi ja jalkakäytäväksi ja laa on molemmin puolin vara ava 5 metriä, sillan poikkileikkaus siis levenee yhteensä 2 metriä. Yleissuunnitelmassa on esite y valoaukkoa kaistojen väliin, aukko ei ole ehdoton. Ehdo omat mitoitusperusteet ovat esite y yleissuunnitelmassa kohdassa Kilpailun arvosteluperusteet Kilpailuehdotusten arvioinnissa tärkeimpinä ominaisuuksina tarkastellaan: - sillan soveltuvuu a paikkaan ja kaupunkikuvaan - sillan teknis-taloudellista toteu amiskelpoisuu a - rakenteiden luontevaa käy öä osana kaupunkikuvallista ilmaisua Kilpailuehdotusten arvostelussa tullaan kiinni ämään huomiota myös seuraaviin osatekijöihin: - turvallisuus sekä rakenteiden e ä käy äjien osalta - ylitys- ja alituskokemuksen viihtyisyys ja mielly ävyys - sillan sopusuhtaisuus ja arkkitehtoninen laatu - rakenteellisuus ja rakenteelliset ratkaisut

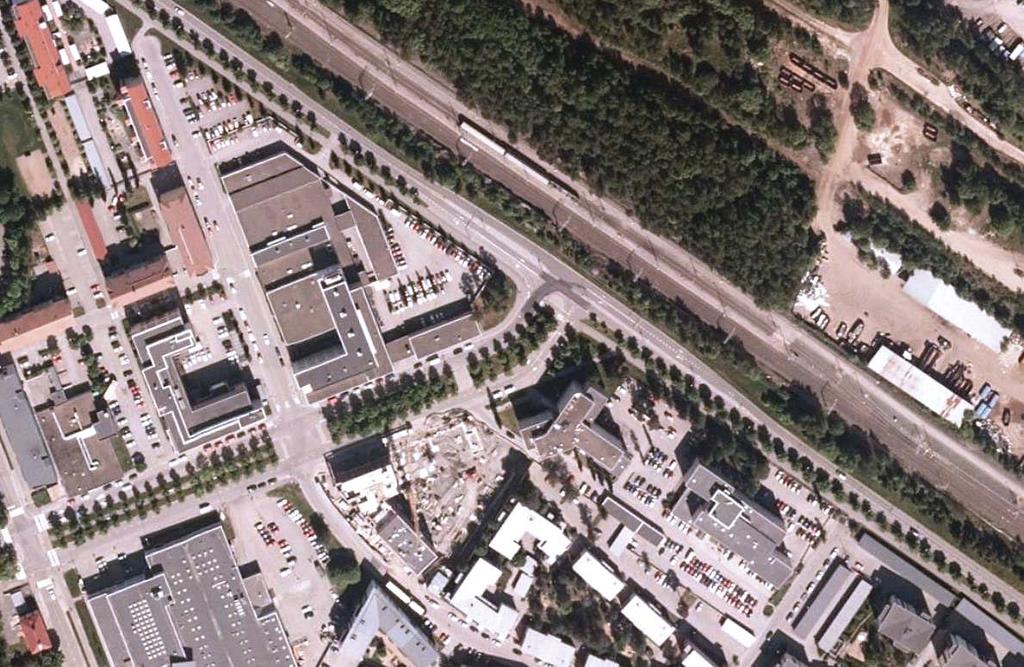

8 - omaleimaisuus, innova ivisuus ja tuoreus - toiminnallisuus (jalankulku, estee ömyys ja pyöräily) - materiaalien ja valaistuksen oivaltava käy ö - kokonaistaloudellisuus (rakentamis- ja ylläpitokustannukset) - pysyvien ja työnaikaisten haitallisten ympäristövaikutusten vähäisyys - taiteen toteutustavassa arvioidaan näy ävyy ä, soveltuvuu a kohteeseen, innova ivisuu a ja vii eellistä kytkentää keskustan laajentumisen mahdollistamisesta. Ilmakuva Korsholmanpuis kon-ratakadun risteys

9 3. Ehdotusten laadintaohjeet 3.1 Vaadi avat asiakirjat ja esitystapa Ehdotuksen tulee sisältää seuraavat asiakirjat: A) Esi elykuvat Seuraavat piirustukset ja kuvat yhtenä sarjana kiinnite ynä A1-kokoisille (594x840 mm) kapa-levyille. Samalla levyllä voi olla useampia piirustuksia tai kuvia: 1. sillan yleispiirustus, tasokuva 1: sillan yleispiirustus, sivukuva 1: sillan poikkileikkaus 1:50 4. yleispiirustusta täydentäviä detaljipiirustuksia rakenteista yms. 5. sillan lii yminen ympäristöön, ympäristösuunnitelma 1: Kuvasovitukset järjestäjän toimi amiin kahteen valokuvaan, kolmas kilpailijoiden valitsemasta suunnasta itse harkitsemana vuorokauden- / vuodenaikana. B) Suunnitelmaselostus 7. Suunnitelman selostuksessa tulee esi ää. ratkaisun perustelut selvitys ehdotetun sillan rakenteista ja tarpeellisessa määrin rakennustavoi eista käy öikäarvio ja sen edelly ämät ylläpitotoimenpiteet toimenpiteet, jotka tarvitaan siltaratkaisun ympäristöönsä sovi amiseksi ehdotuksen toteu amiseen lii yvät erityiset riskit Teks tulee sovi aa enintään kahdelle A4 sivulle 8. Kustannusarvio sillan alueelta ratkaisun vaa massa laajuudessa. Kustannusarviossa esitetään sillan rakenneosien aine- ja työmäärät Liikennevirastossa käytössä olevan enpidon tehtävä- ja suoriteryhmien mukaisessa järjestyksessä. Määrälue elo laaditaan julkaisun Sillan määrälue elo, TIEH v-07 mukaan ja kustannukset julkaisun Sillan kustannus, TIEH v-08 mukaan. Yksikköhintoina käytetään em. julkaisun keskinkertaisten olosuhteiden hintoja ja niiden puu uessa vastaavan hintatason hintoja. Yhteiskustannusprosen na käytetään 25%. Kustannusarviolomakkeen esimerkkilaskelman mukaises sillan kokonaiskustannus ilmoitetaan indeksikorja una. Indeksikorjauksen laskentaperusteena käytetään julkaistavaa Maarakennuskustannusindeksin osaindeksin Sillanrakennustyöt maaliskuun 2018 pistelukua. C) Sähköiset tallenteet Kilpailuehdotus on toimite ava myös sähköisessä muodossa (USB-muis kulla. pdf-formaa ssa). 3.2 Kilpailun salaisuus Kilpailu on salainen. Kaikki piirustukset ja asiakirjat on varuste ava kilpailu imin nimimerkillä. Kilpailuehdotukseen tulee lii ää nimimerkillä varuste u sulje u kirjekuori, jonka sisällä on ilmoite u ehdotuksen pääsuunni elijan, muiden tekijöiden ja asiantun joiden nimet sekä tekijäoikeuksien hal ja. Kirjekuoret avataan sen jälkeen, kun kilpailu on ratkaistu ja palkintolautakunnan arvostelupöytäkirja allekirjoite u. 3.3 Kilpailuehdotusten sisäänjä ö Kilpailuehdotuksien tulee olla perillä kello mennessä Vaasan kaupungin kirjaamossa. Ehdotukset lähetetään pos tse osoi eeseen Vaasan kaupunki / kirjaamo, PL 3, VAASA tai jätetään suoraan kirjaamoon, osoi eeseen Vaasanpuis kko 10.

10 Lähetys on varuste ava merkinnällä Korsholmanpuis kon silta, ehdotus. Lähetyksen jä äjän on huolehdi ava e ä, e ä kirjaamossa lähetykseen kuitataan saapumisajankohta. Kilpailun järjestäjä ei vakuuta eikä palauta kilpailuehdotuksia.
