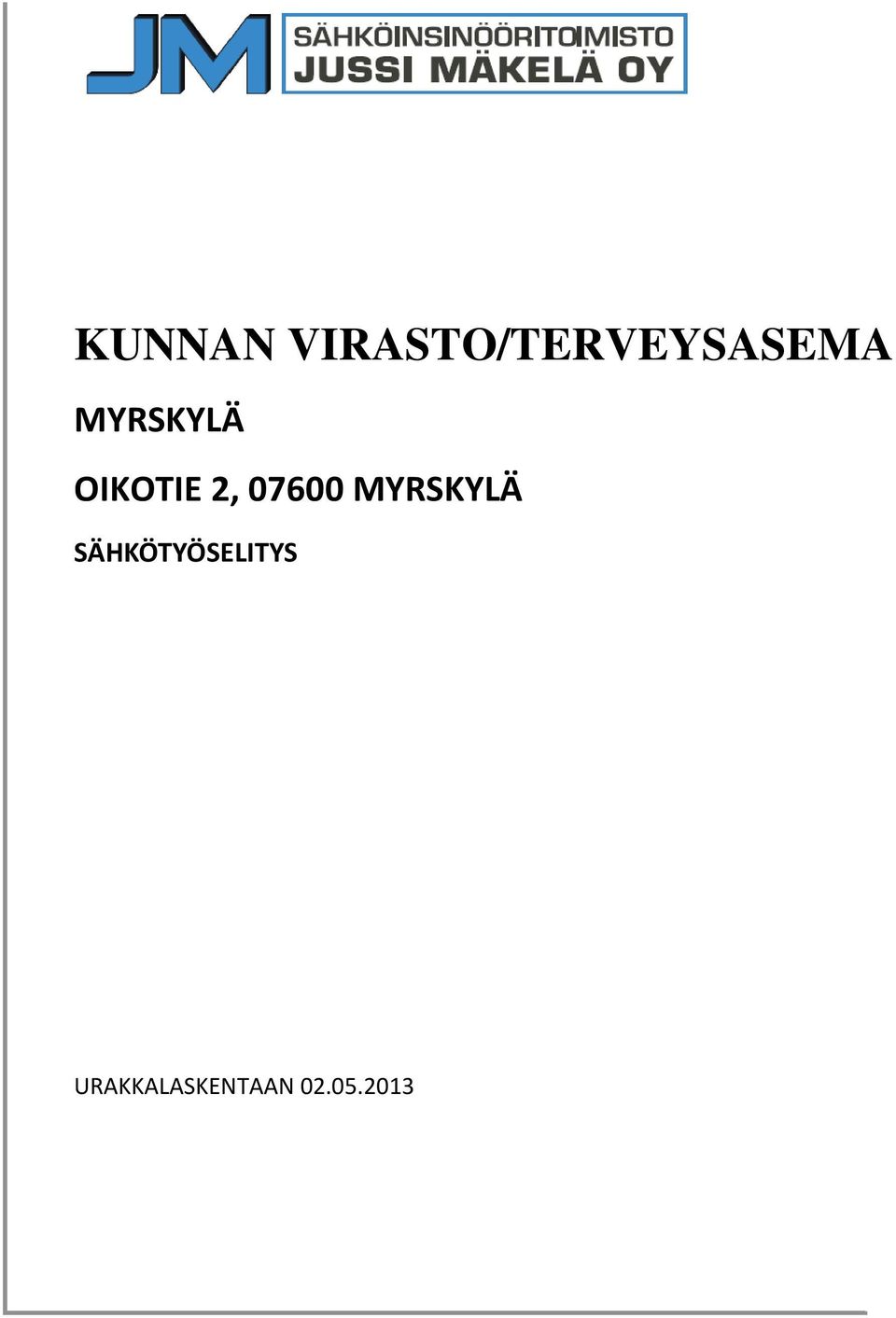

1 KUNNAN VIRASTO/TERVEYSASEMA MYRSKYLÄ OIKOTIE 2, MYRSKYLÄ SÄHKÖTYÖSELITYS URAKKALASKENTAAN

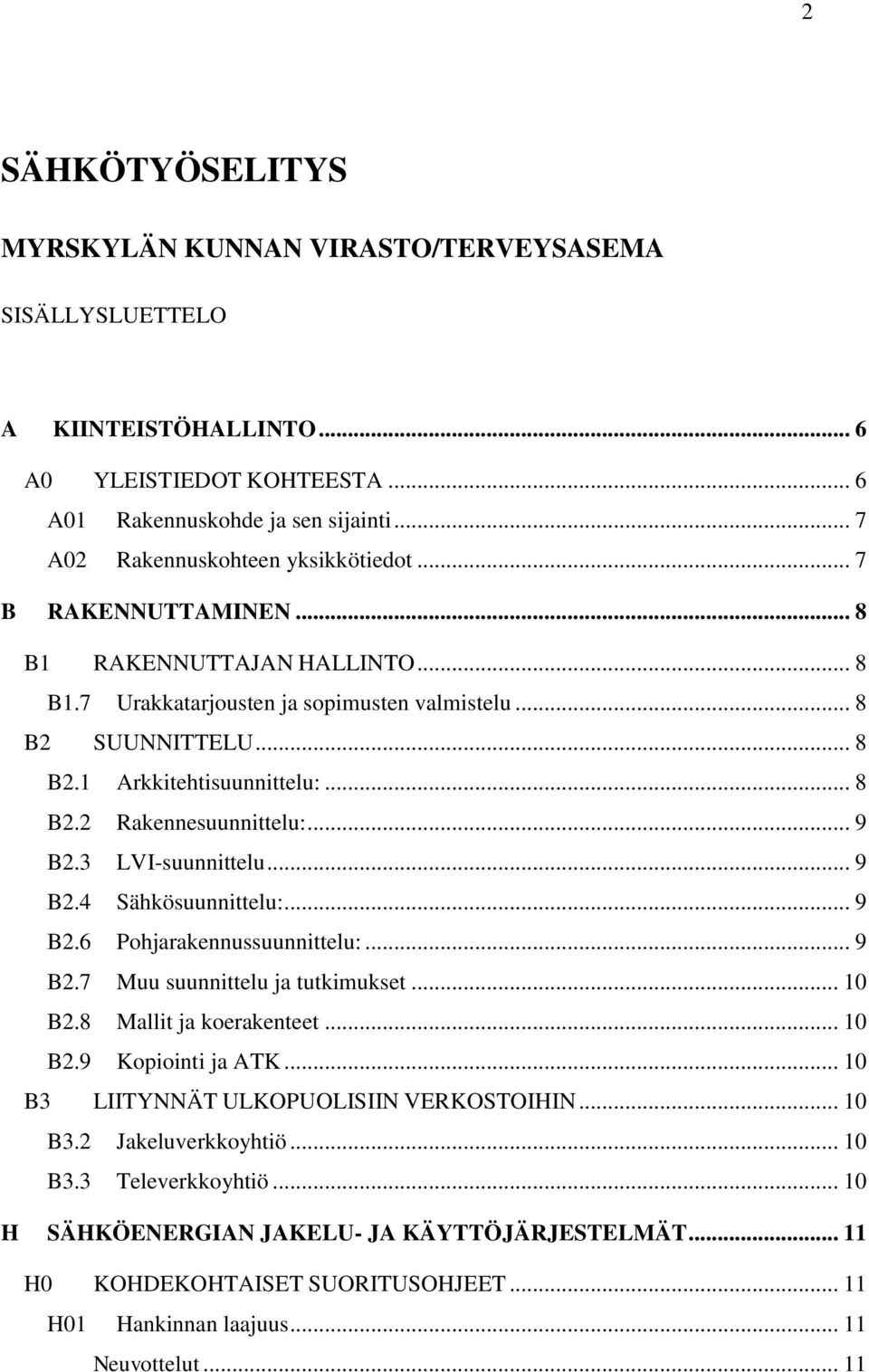

2 2 SÄHKÖTYÖSELITYS MYRSKYLÄN KUNNAN VIRASTO/TERVEYSASEMA SISÄLLYSLUETTELO A KIINTEISTÖHALLINTO... 6 A0 YLEISTIEDOT KOHTEESTA... 6 A01 Rakennuskohde ja sen sijainti... 7 A02 Rakennuskohteen yksikkötiedot... 7 B RAKENNUTTAMINEN... 8 B1 RAKENNUTTAJAN HALLINTO... 8 B1.7 Urakkatarjousten ja sopimusten valmistelu... 8 B2 SUUNNITTELU... 8 B2.1 Arkkitehtisuunnittelu:... 8 B2.2 Rakennesuunnittelu:... 9 B2.3 LVI-suunnittelu... 9 B2.4 Sähkösuunnittelu:... 9 B2.6 Pohjarakennussuunnittelu:... 9 B2.7 Muu suunnittelu ja tutkimukset B2.8 Mallit ja koerakenteet B2.9 Kopiointi ja ATK B3 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN B3.2 Jakeluverkkoyhtiö B3.3 Televerkkoyhtiö H SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMÄT H0 KOHDEKOHTAISET SUORITUSOHJEET H01 Hankinnan laajuus Neuvottelut... 11

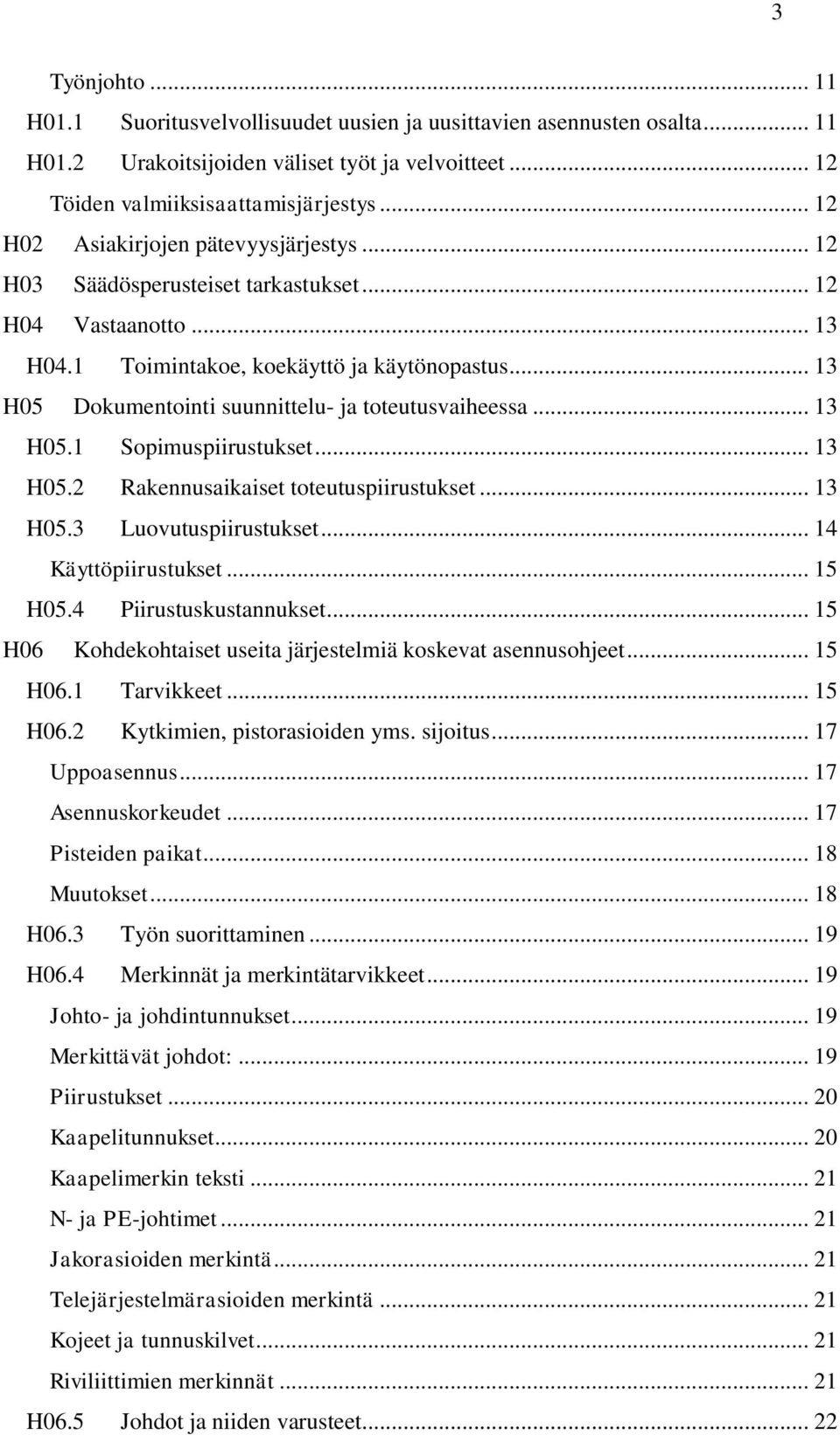

3 3 Työnjohto H01.1 Suoritusvelvollisuudet uusien ja uusittavien asennusten osalta H01.2 Urakoitsijoiden väliset työt ja velvoitteet Töiden valmiiksisaattamisjärjestys H02 Asiakirjojen pätevyysjärjestys H03 Säädösperusteiset tarkastukset H04 Vastaanotto H04.1 Toimintakoe, koekäyttö ja käytönopastus H05 Dokumentointi suunnittelu- ja toteutusvaiheessa H05.1 Sopimuspiirustukset H05.2 Rakennusaikaiset toteutuspiirustukset H05.3 Luovutuspiirustukset Käyttöpiirustukset H05.4 Piirustuskustannukset H06 Kohdekohtaiset useita järjestelmiä koskevat asennusohjeet H06.1 Tarvikkeet H06.2 Kytkimien, pistorasioiden yms. sijoitus Uppoasennus Asennuskorkeudet Pisteiden paikat Muutokset H06.3 Työn suorittaminen H06.4 Merkinnät ja merkintätarvikkeet Johto- ja johdintunnukset Merkittävät johdot: Piirustukset Kaapelitunnukset Kaapelimerkin teksti N- ja PE-johtimet Jakorasioiden merkintä Telejärjestelmärasioiden merkintä Kojeet ja tunnuskilvet Riviliittimien merkinnät H06.5 Johdot ja niiden varusteet... 22

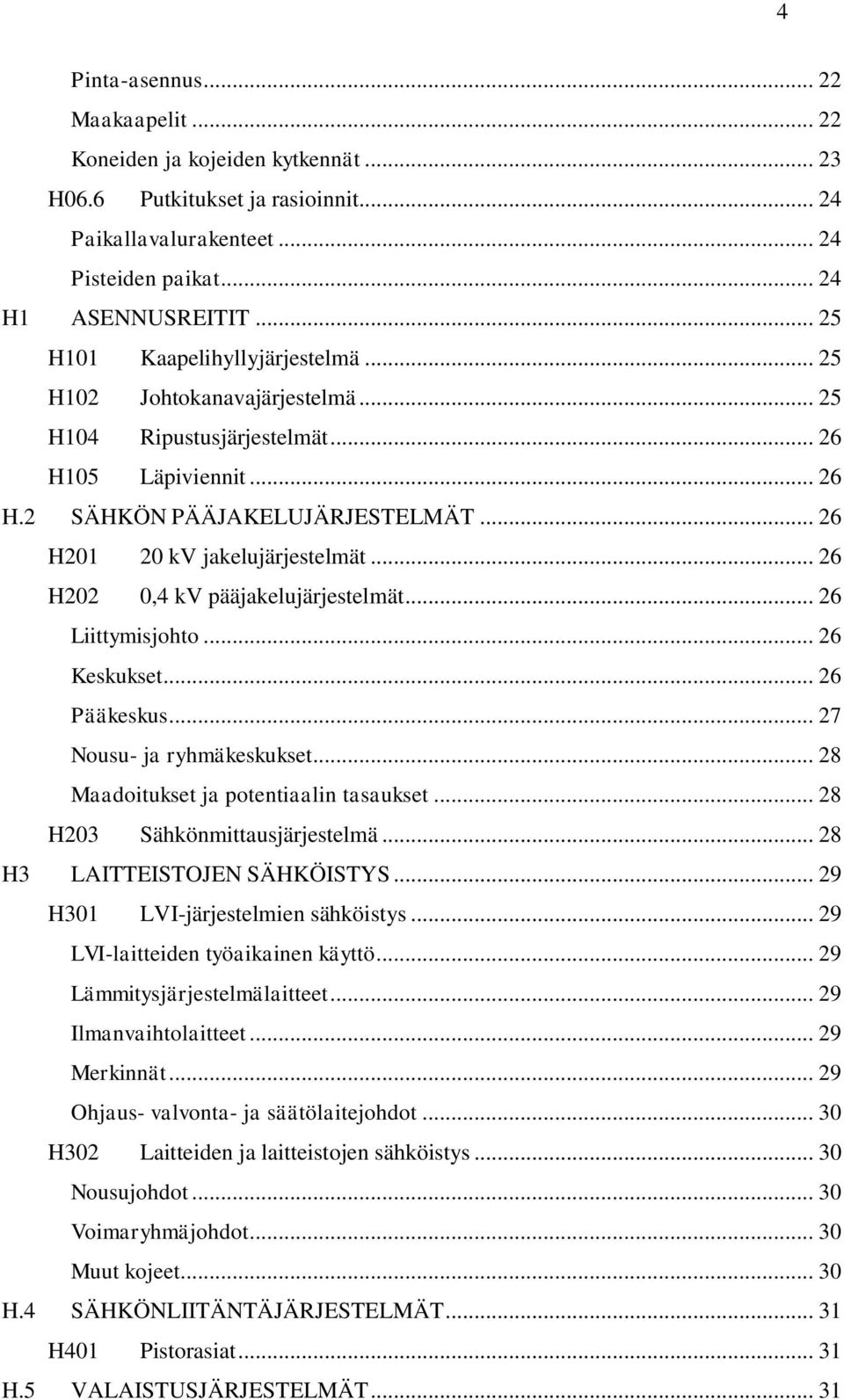

4 4 Pinta-asennus Maakaapelit Koneiden ja kojeiden kytkennät H06.6 Putkitukset ja rasioinnit Paikallavalurakenteet Pisteiden paikat H1 ASENNUSREITIT H101 Kaapelihyllyjärjestelmä H102 Johtokanavajärjestelmä H104 Ripustusjärjestelmät H105 Läpiviennit H.2 SÄHKÖN PÄÄJAKELUJÄRJESTELMÄT H kv jakelujärjestelmät H202 0,4 kv pääjakelujärjestelmät Liittymisjohto Keskukset Pääkeskus Nousu- ja ryhmäkeskukset Maadoitukset ja potentiaalin tasaukset H203 Sähkönmittausjärjestelmä H3 LAITTEISTOJEN SÄHKÖISTYS H301 LVI-järjestelmien sähköistys LVI-laitteiden työaikainen käyttö Lämmitysjärjestelmälaitteet Ilmanvaihtolaitteet Merkinnät Ohjaus- valvonta- ja säätölaitejohdot H302 Laitteiden ja laitteistojen sähköistys Nousujohdot Voimaryhmäjohdot Muut kojeet H.4 SÄHKÖNLIITÄNTÄJÄRJESTELMÄT H401 Pistorasiat H.5 VALAISTUSJÄRJESTELMÄT... 31

5 5 H501 Yleisvalaistusjärjestelmä Valaisimet Uppoasennettavat valaisimet Valonlähteet H502 Kulkuvalaistusjärjestelmä H503 Ulkovalaistusjärjestelmä H506 Turvavalaistusjärjestelmä J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT J0 KOHDEKOHTAISET SUORITUSOHJEET J1 PUHELINJÄRJESTELMÄT J101 Puhelinjärjestelmä J.4 TURVALLISUUSJÄRJESTELMÄT J402 Rikosilmoitusjärjestelmä Sähkölukitus J408 Palovaroitinjärjestelmä J.5 TIETOVERKKOJÄRJESTELMÄT J501 Yleiskaapelointijärjestelmä J.7 AUTOMAATIOJÄRJESTELMÄT J701 Rakennusautomaatiojärjestelmä... 35

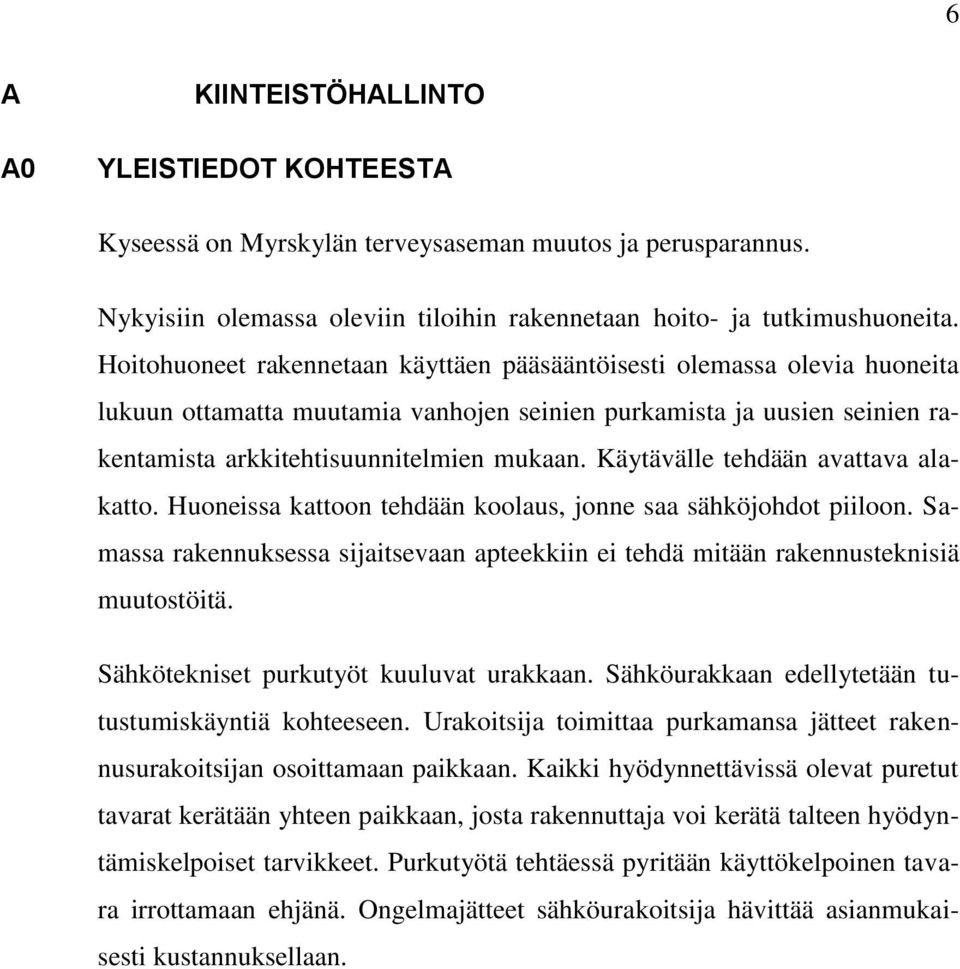

6 6 A A0 KIINTEISTÖHALLINTO YLEISTIEDOT KOHTEESTA Kyseessä on Myrskylän terveysaseman muutos ja perusparannus. Nykyisiin olemassa oleviin tiloihin rakennetaan hoito- ja tutkimushuoneita. Hoitohuoneet rakennetaan käyttäen pääsääntöisesti olemassa olevia huoneita lukuun ottamatta muutamia vanhojen seinien purkamista ja uusien seinien rakentamista arkkitehtisuunnitelmien mukaan. Käytävälle tehdään avattava alakatto. Huoneissa kattoon tehdään koolaus, jonne saa sähköjohdot piiloon. Samassa rakennuksessa sijaitsevaan apteekkiin ei tehdä mitään rakennusteknisiä muutostöitä. Sähkötekniset purkutyöt kuuluvat urakkaan. Sähköurakkaan edellytetään tutustumiskäyntiä kohteeseen. Urakoitsija toimittaa purkamansa jätteet rakennusurakoitsijan osoittamaan paikkaan. Kaikki hyödynnettävissä olevat puretut tavarat kerätään yhteen paikkaan, josta rakennuttaja voi kerätä talteen hyödyntämiskelpoiset tarvikkeet. Purkutyötä tehtäessä pyritään käyttökelpoinen tavara irrottamaan ehjänä. Ongelmajätteet sähköurakoitsija hävittää asianmukaisesti kustannuksellaan.

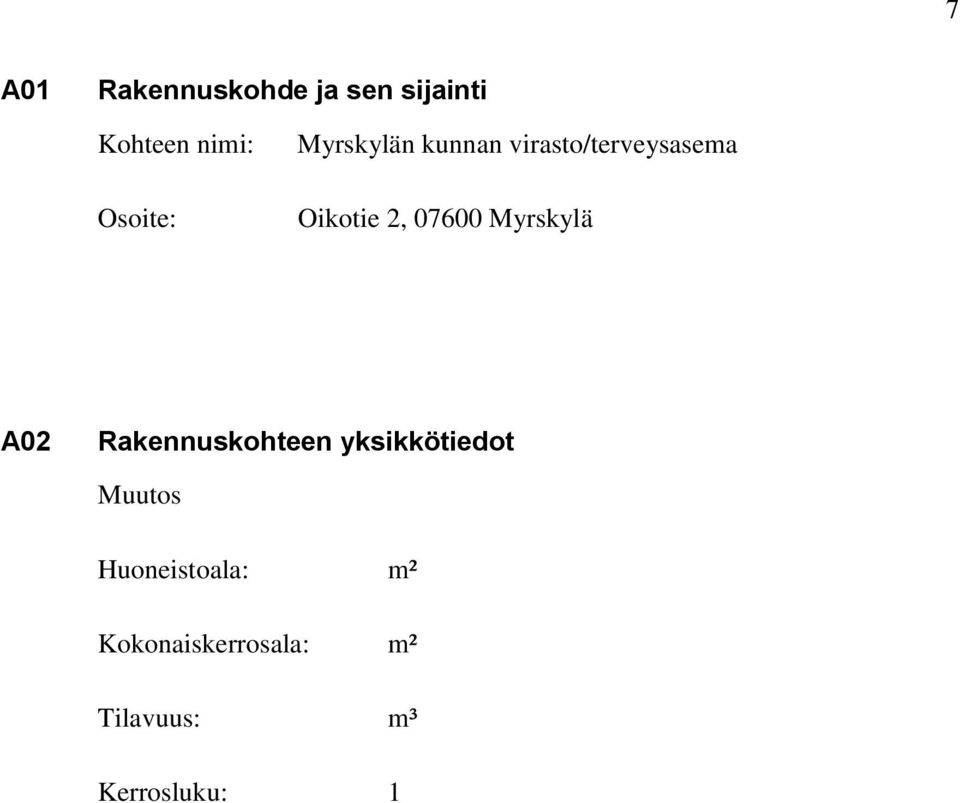

7 7 A01 Rakennuskohde ja sen sijainti Kohteen nimi: Osoite: Myrskylän kunnan virasto/terveysasema Oikotie 2, Myrskylä A02 Rakennuskohteen yksikkötiedot Muutos Huoneistoala: m² Kokonaiskerrosala: m² Tilavuus: m³ Kerrosluku: 1

8 8 B B1 RAKENNUTTAMINEN RAKENNUTTAJAN HALLINTO Nimi: Osoite: Myrskylän kunta, tekninen toimi Virastotie 5, Myrskylä Puhelin: Telefax: Sähköposti: tapio.bergholm@myrkyla.fi Yhteyshenkilö: Tapio Bergholm ( ) B1.7 Urakkatarjousten ja sopimusten valmistelu Tiedot sopimuskaavakkeista, sopimussuhteista, hankinta-ajasta, takuista, vakuutuksista, maksujärjestyksestä ja kustannussuojasta ilmoitetaan tarjouspyynnössä ja urakkaohjelmassa. Takuuaika on kaksi (2) vuotta. B2 SUUNNITTELU B2.1 Arkkitehtisuunnittelu: Nimi: Osoite: Arkkitehtuuritoimisto Erkki Karjalainen Ky Käkeläntie 11, Orimattila Puhelin: Telefax: Sähköposti: erkki.karjalainen@arkek.fi Yhteyshenkilö: Erkki Karjalainen

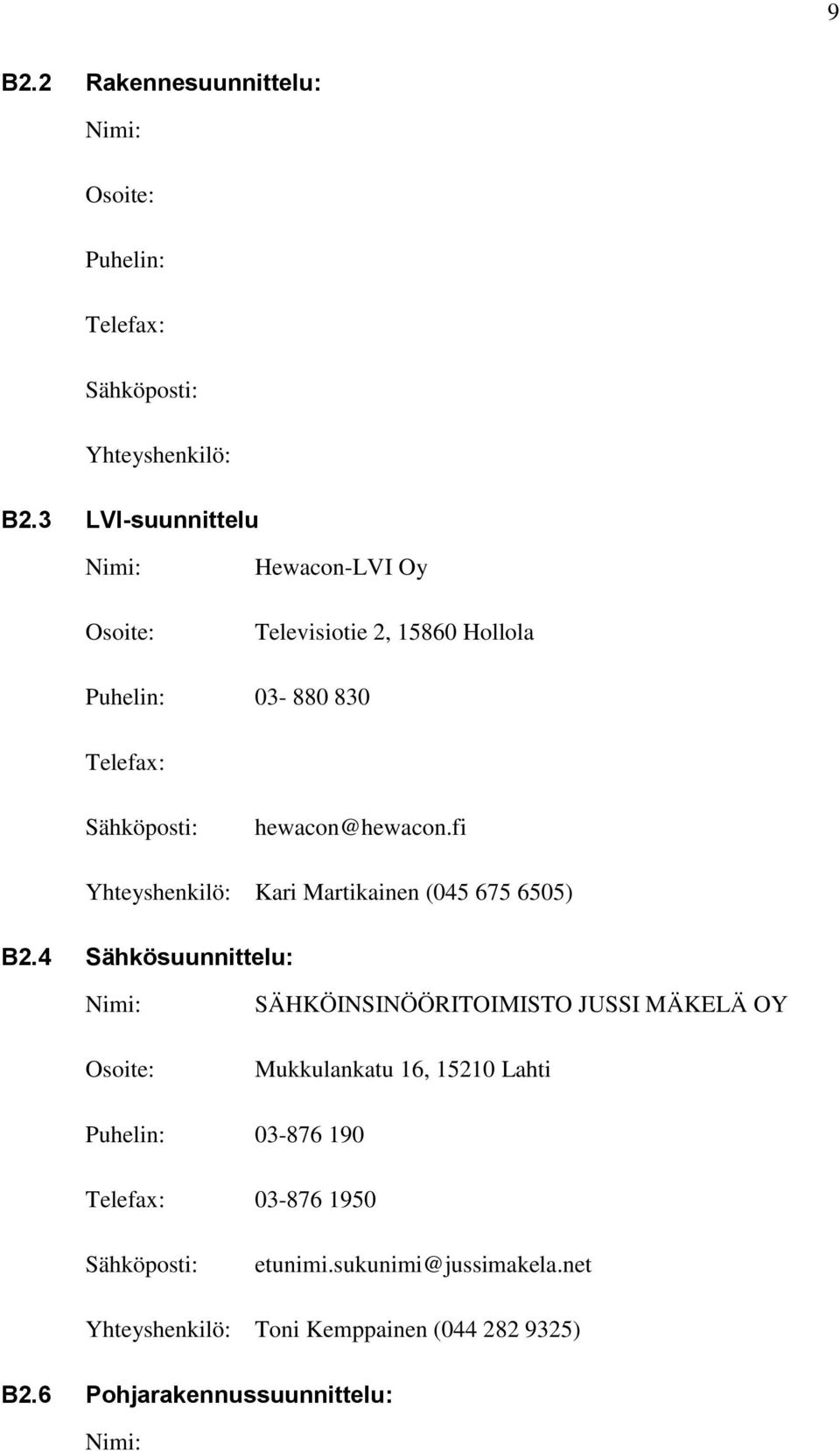

9 9 B2.2 Rakennesuunnittelu: Nimi: Osoite: Puhelin: Telefax: Sähköposti: Yhteyshenkilö: B2.3 LVI-suunnittelu Nimi: Osoite: Hewacon-LVI Oy Televisiotie 2, Hollola Puhelin: Telefax: Sähköposti: Yhteyshenkilö: Kari Martikainen ( ) B2.4 Sähkösuunnittelu: Nimi: Osoite: SÄHKÖINSINÖÖRITOIMISTO JUSSI MÄKELÄ OY Mukkulankatu 16, Lahti Puhelin: Telefax: Sähköposti: Yhteyshenkilö: Toni Kemppainen ( ) B2.6 Pohjarakennussuunnittelu: Nimi:

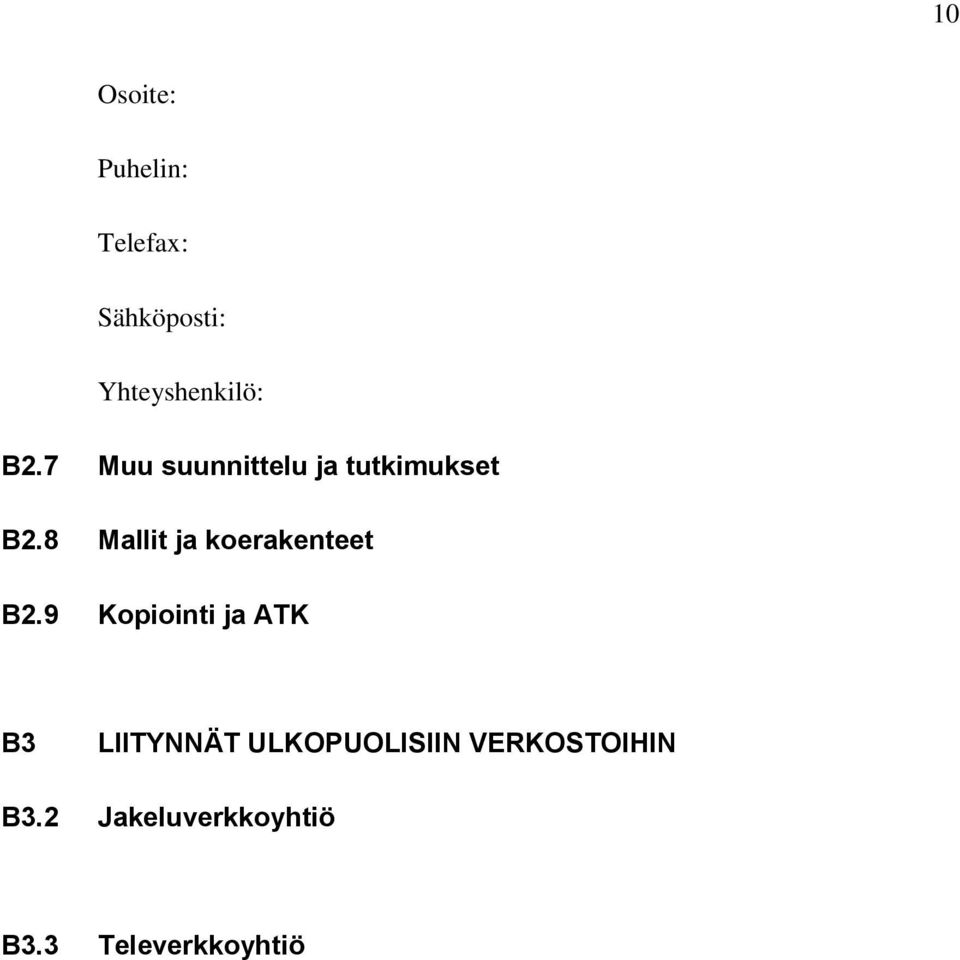

10 10 Osoite: Puhelin: Telefax: Sähköposti: Yhteyshenkilö: B2.7 Muu suunnittelu ja tutkimukset B2.8 Mallit ja koerakenteet B2.9 Kopiointi ja ATK B3 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN B3.2 Jakeluverkkoyhtiö B3.3 Televerkkoyhtiö

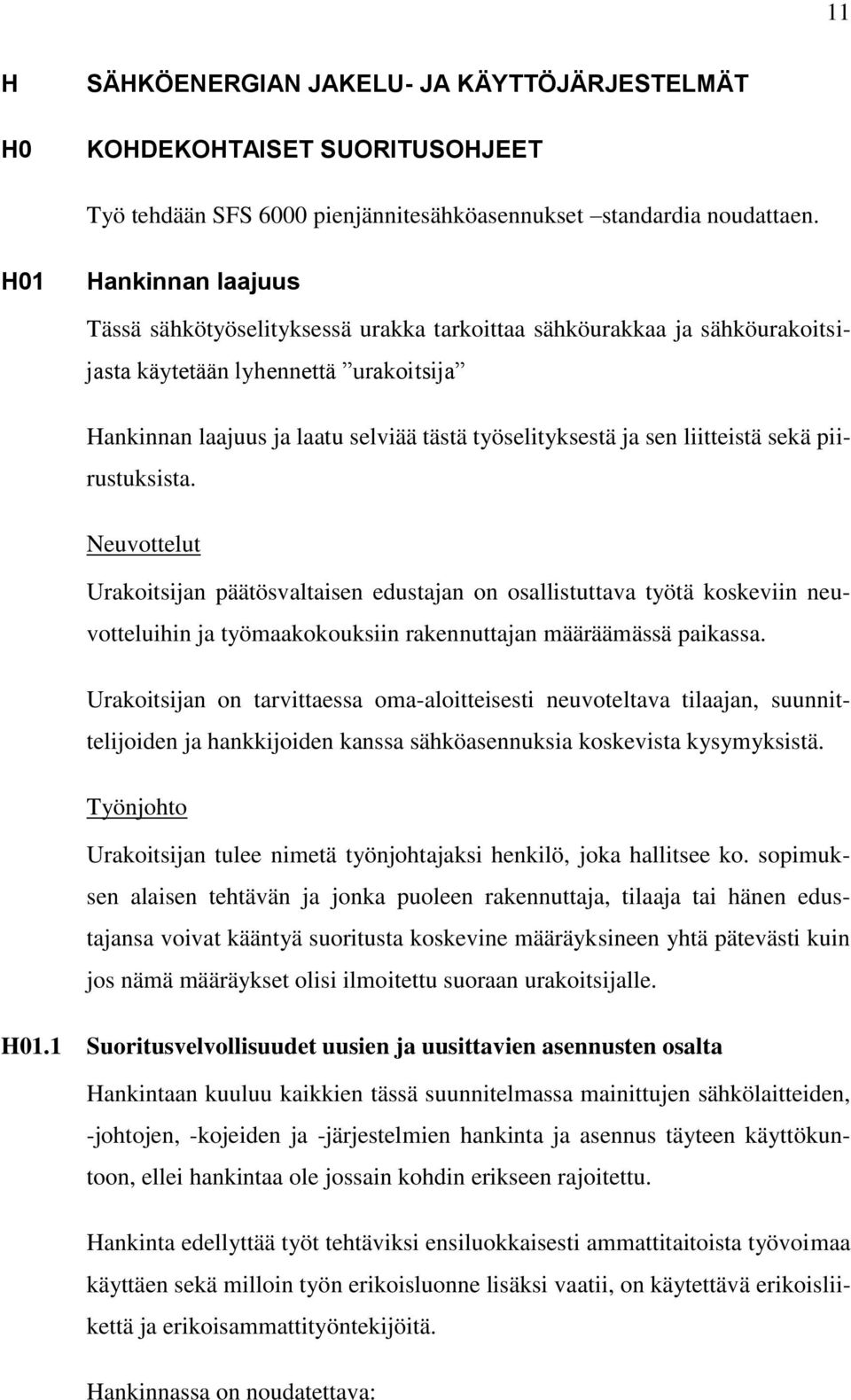

11 11 H H0 SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMÄT KOHDEKOHTAISET SUORITUSOHJEET Työ tehdään SFS 6000 pienjännitesähköasennukset standardia noudattaen. H01 Hankinnan laajuus Tässä sähkötyöselityksessä urakka tarkoittaa sähköurakkaa ja sähköurakoitsijasta käytetään lyhennettä urakoitsija Hankinnan laajuus ja laatu selviää tästä työselityksestä ja sen liitteistä sekä piirustuksista. Neuvottelut Urakoitsijan päätösvaltaisen edustajan on osallistuttava työtä koskeviin neuvotteluihin ja työmaakokouksiin rakennuttajan määräämässä paikassa. Urakoitsijan on tarvittaessa oma-aloitteisesti neuvoteltava tilaajan, suunnittelijoiden ja hankkijoiden kanssa sähköasennuksia koskevista kysymyksistä. Työnjohto Urakoitsijan tulee nimetä työnjohtajaksi henkilö, joka hallitsee ko. sopimuksen alaisen tehtävän ja jonka puoleen rakennuttaja, tilaaja tai hänen edustajansa voivat kääntyä suoritusta koskevine määräyksineen yhtä pätevästi kuin jos nämä määräykset olisi ilmoitettu suoraan urakoitsijalle. H01.1 Suoritusvelvollisuudet uusien ja uusittavien asennusten osalta Hankintaan kuuluu kaikkien tässä suunnitelmassa mainittujen sähkölaitteiden, -johtojen, -kojeiden ja -järjestelmien hankinta ja asennus täyteen käyttökuntoon, ellei hankintaa ole jossain kohdin erikseen rajoitettu. Hankinta edellyttää työt tehtäviksi ensiluokkaisesti ammattitaitoista työvoimaa käyttäen sekä milloin työn erikoisluonne lisäksi vaatii, on käytettävä erikoisliikettä ja erikoisammattityöntekijöitä. Hankinnassa on noudatettava:

12 12 - voimassa olevia lakeja ja asetuksia sekä alaa koskevia julkisoikeudellisia määräyksiä - sopimusasiakirjoja Toisarvoiset työt, joita työselostuksessa tai piirustuksissa ei ole esitetty, mutta jotka yleisen käytännön mukaan ovat tarpeellisia vaadittuun lopputulokseen pyrittäessä, on suoritettava ilman eri korvausta urakkaan kuuluvina. H01.2 Urakoitsijoiden väliset työt ja velvoitteet Hankinnasta pääurakoitsijalle aiheutuvat velvollisuudet on esitetty urakkarajaliitteessä. Kaikki sähköurakkaan liittyvät aputyöt, jotka eivät ole urakkarajaliitteessä pääurakoitsijan suoritettavaksi määrätty sähkötöistä aiheutuviin tehtäviin, kuuluvat sähköurakoitsijalle. Töiden valmiiksisaattamisjärjestys Työt on tehtävä pää-, ali- ja sivu-urakoitsijoiden välillä sovitun työaikataulun mukaisesti siten, että sähköasennustyöt eivät tarpeettomasti estä rakennustyön normaalia suoritusta. H02 Asiakirjojen pätevyysjärjestys Mikäli työselityksen(sen liitteenä olevien taulukoiden), kaavioiden sekä piirustusten välillä esiintyy ristiriitaisuuksia, pätevät ne em. järjestyksessä. Ristiriitaisuuksista on urakoitsija velvollinen ilmoittamaan tilaajalle viipymättä niitä havaittuaan. H03 Säädösperusteiset tarkastukset Urakoitsija on velvollinen huolehtimaan siitä, että ne tarkastukset, jotka viranomaisten on virkansa puolesta toimitettava, tulevat pidetyiksi ennen rakennuskohteen rakennuttajalle luovuttamista. Tarkastuspöytäkirjat luovutetaan tilaajalle. Tarkastuksista aiheutuvat maksut maksaa urakoitsija lukuun ottamatta varmennustarkastusta.

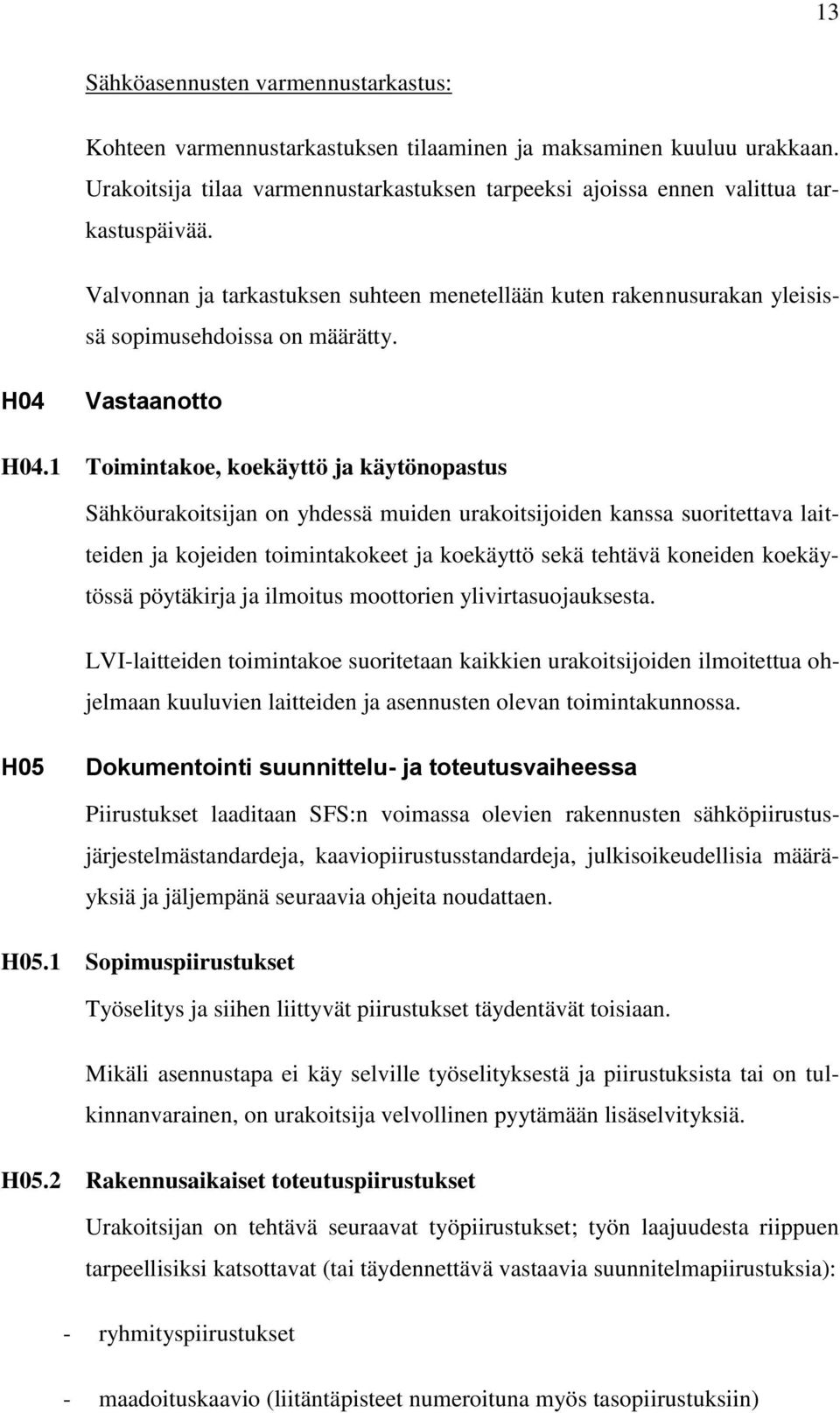

13 13 Sähköasennusten varmennustarkastus: Kohteen varmennustarkastuksen tilaaminen ja maksaminen kuuluu urakkaan. Urakoitsija tilaa varmennustarkastuksen tarpeeksi ajoissa ennen valittua tarkastuspäivää. Valvonnan ja tarkastuksen suhteen menetellään kuten rakennusurakan yleisissä sopimusehdoissa on määrätty. H04 Vastaanotto H04.1 Toimintakoe, koekäyttö ja käytönopastus Sähköurakoitsijan on yhdessä muiden urakoitsijoiden kanssa suoritettava laitteiden ja kojeiden toimintakokeet ja koekäyttö sekä tehtävä koneiden koekäytössä pöytäkirja ja ilmoitus moottorien ylivirtasuojauksesta. LVI-laitteiden toimintakoe suoritetaan kaikkien urakoitsijoiden ilmoitettua ohjelmaan kuuluvien laitteiden ja asennusten olevan toimintakunnossa. H05 Dokumentointi suunnittelu- ja toteutusvaiheessa Piirustukset laaditaan SFS:n voimassa olevien rakennusten sähköpiirustusjärjestelmästandardeja, kaaviopiirustusstandardeja, julkisoikeudellisia määräyksiä ja jäljempänä seuraavia ohjeita noudattaen. H05.1 Sopimuspiirustukset Työselitys ja siihen liittyvät piirustukset täydentävät toisiaan. Mikäli asennustapa ei käy selville työselityksestä ja piirustuksista tai on tulkinnanvarainen, on urakoitsija velvollinen pyytämään lisäselvityksiä. H05.2 Rakennusaikaiset toteutuspiirustukset Urakoitsijan on tehtävä seuraavat työpiirustukset; työn laajuudesta riippuen tarpeellisiksi katsottavat (tai täydennettävä vastaavia suunnitelmapiirustuksia): - ryhmityspiirustukset - maadoituskaavio (liitäntäpisteet numeroituna myös tasopiirustuksiin)

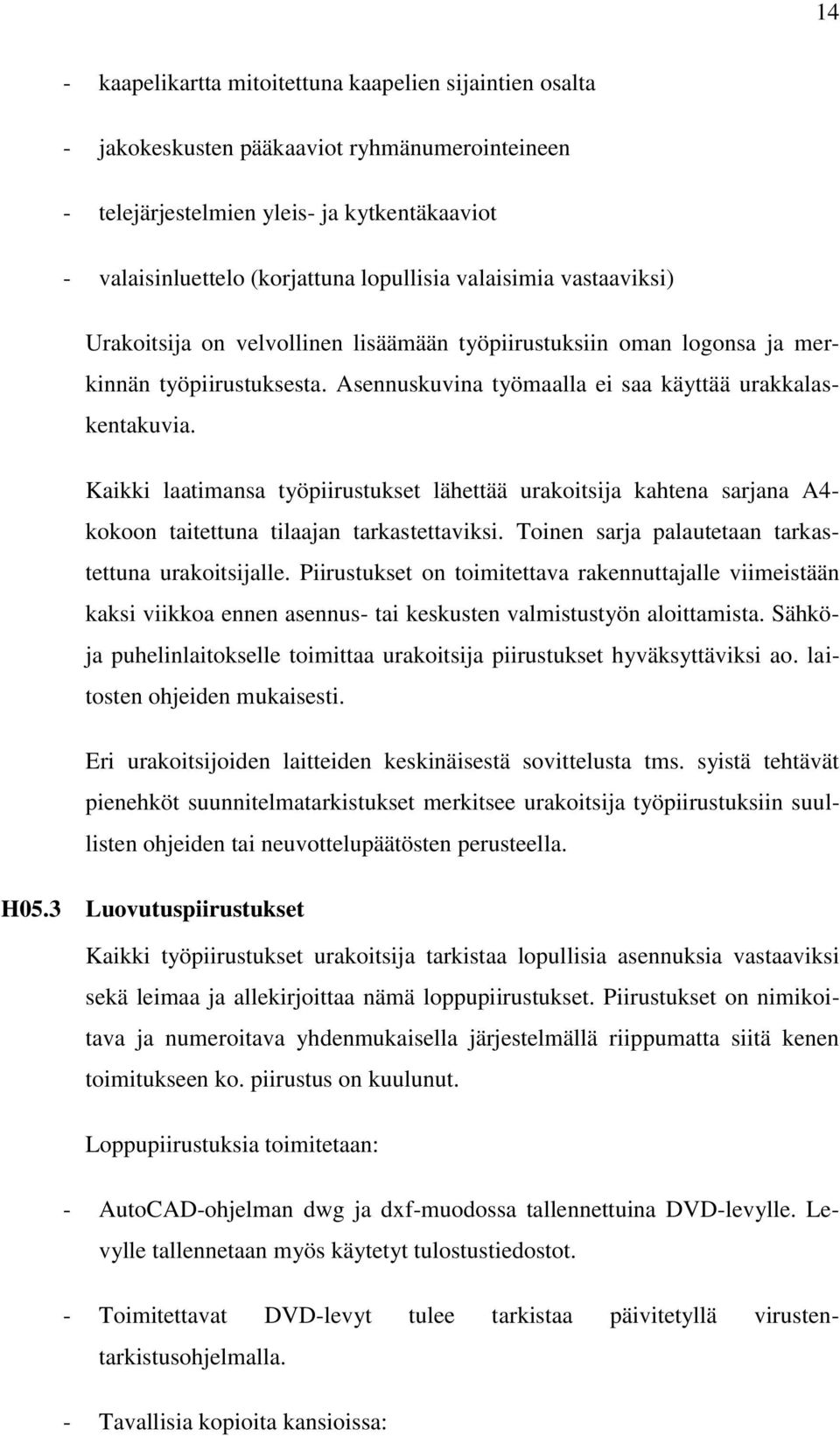

14 14 - kaapelikartta mitoitettuna kaapelien sijaintien osalta - jakokeskusten pääkaaviot ryhmänumerointeineen - telejärjestelmien yleis- ja kytkentäkaaviot - valaisinluettelo (korjattuna lopullisia valaisimia vastaaviksi) Urakoitsija on velvollinen lisäämään työpiirustuksiin oman logonsa ja merkinnän työpiirustuksesta. Asennuskuvina työmaalla ei saa käyttää urakkalaskentakuvia. Kaikki laatimansa työpiirustukset lähettää urakoitsija kahtena sarjana A4- kokoon taitettuna tilaajan tarkastettaviksi. Toinen sarja palautetaan tarkastettuna urakoitsijalle. Piirustukset on toimitettava rakennuttajalle viimeistään kaksi viikkoa ennen asennus- tai keskusten valmistustyön aloittamista. Sähköja puhelinlaitokselle toimittaa urakoitsija piirustukset hyväksyttäviksi ao. laitosten ohjeiden mukaisesti. Eri urakoitsijoiden laitteiden keskinäisestä sovittelusta tms. syistä tehtävät pienehköt suunnitelmatarkistukset merkitsee urakoitsija työpiirustuksiin suullisten ohjeiden tai neuvottelupäätösten perusteella. H05.3 Luovutuspiirustukset Kaikki työpiirustukset urakoitsija tarkistaa lopullisia asennuksia vastaaviksi sekä leimaa ja allekirjoittaa nämä loppupiirustukset. Piirustukset on nimikoitava ja numeroitava yhdenmukaisella järjestelmällä riippumatta siitä kenen toimitukseen ko. piirustus on kuulunut. Loppupiirustuksia toimitetaan: - AutoCAD-ohjelman dwg ja dxf-muodossa tallennettuina DVD-levylle. Levylle tallennetaan myös käytetyt tulostustiedostot. - Toimitettavat DVD-levyt tulee tarkistaa päivitetyllä virustentarkistusohjelmalla. - Tavallisia kopioita kansioissa:

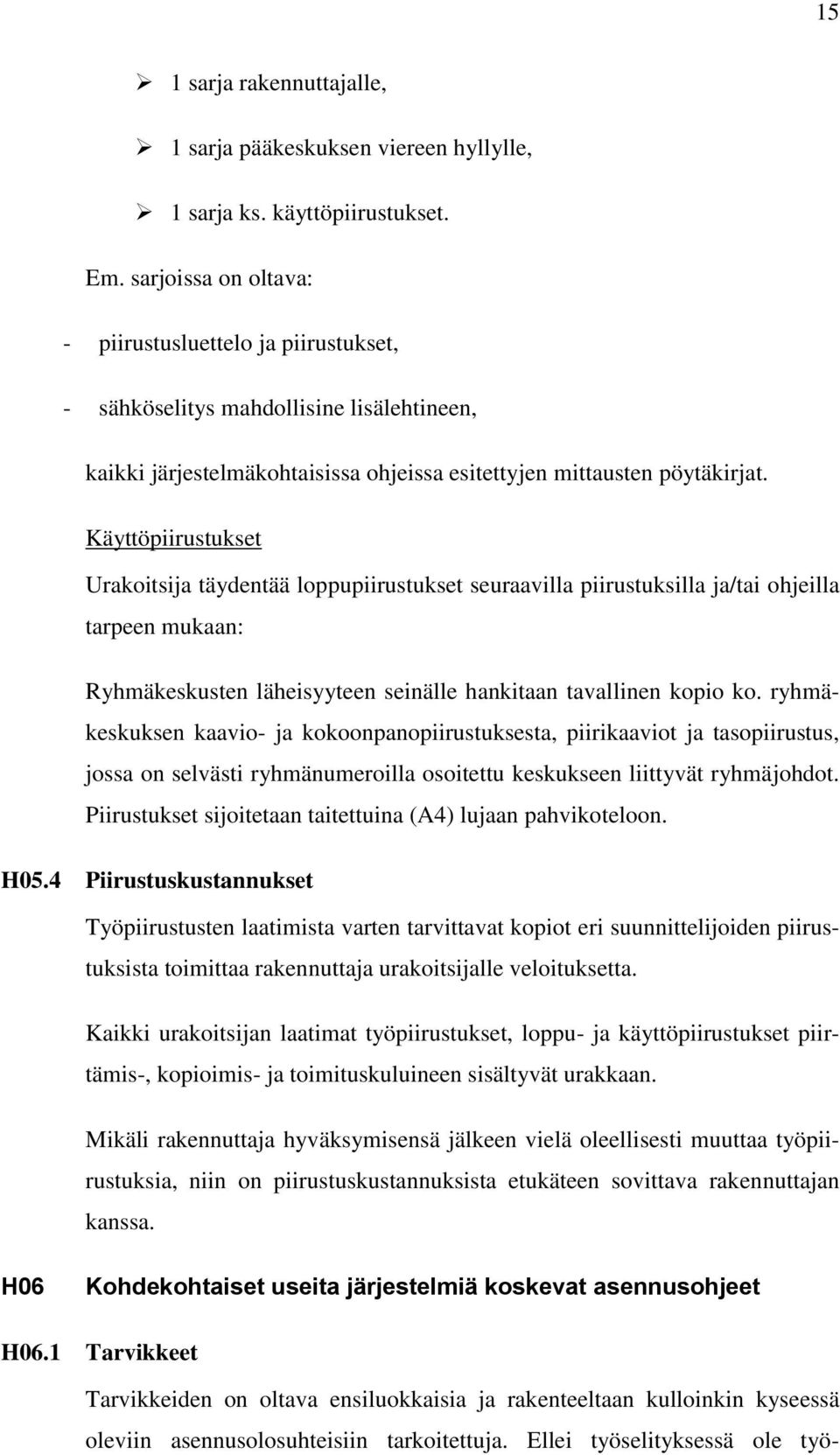

15 15 1 sarja rakennuttajalle, 1 sarja pääkeskuksen viereen hyllylle, 1 sarja ks. käyttöpiirustukset. Em. sarjoissa on oltava: - piirustusluettelo ja piirustukset, - sähköselitys mahdollisine lisälehtineen, kaikki järjestelmäkohtaisissa ohjeissa esitettyjen mittausten pöytäkirjat. Käyttöpiirustukset Urakoitsija täydentää loppupiirustukset seuraavilla piirustuksilla ja/tai ohjeilla tarpeen mukaan: Ryhmäkeskusten läheisyyteen seinälle hankitaan tavallinen kopio ko. ryhmäkeskuksen kaavio- ja kokoonpanopiirustuksesta, piirikaaviot ja tasopiirustus, jossa on selvästi ryhmänumeroilla osoitettu keskukseen liittyvät ryhmäjohdot. Piirustukset sijoitetaan taitettuina (A4) lujaan pahvikoteloon. H05.4 Piirustuskustannukset Työpiirustusten laatimista varten tarvittavat kopiot eri suunnittelijoiden piirustuksista toimittaa rakennuttaja urakoitsijalle veloituksetta. Kaikki urakoitsijan laatimat työpiirustukset, loppu- ja käyttöpiirustukset piirtämis-, kopioimis- ja toimituskuluineen sisältyvät urakkaan. Mikäli rakennuttaja hyväksymisensä jälkeen vielä oleellisesti muuttaa työpiirustuksia, niin on piirustuskustannuksista etukäteen sovittava rakennuttajan kanssa. H06 Kohdekohtaiset useita järjestelmiä koskevat asennusohjeet H06.1 Tarvikkeet Tarvikkeiden on oltava ensiluokkaisia ja rakenteeltaan kulloinkin kyseessä oleviin asennusolosuhteisiin tarkoitettuja. Ellei työselityksessä ole työ-

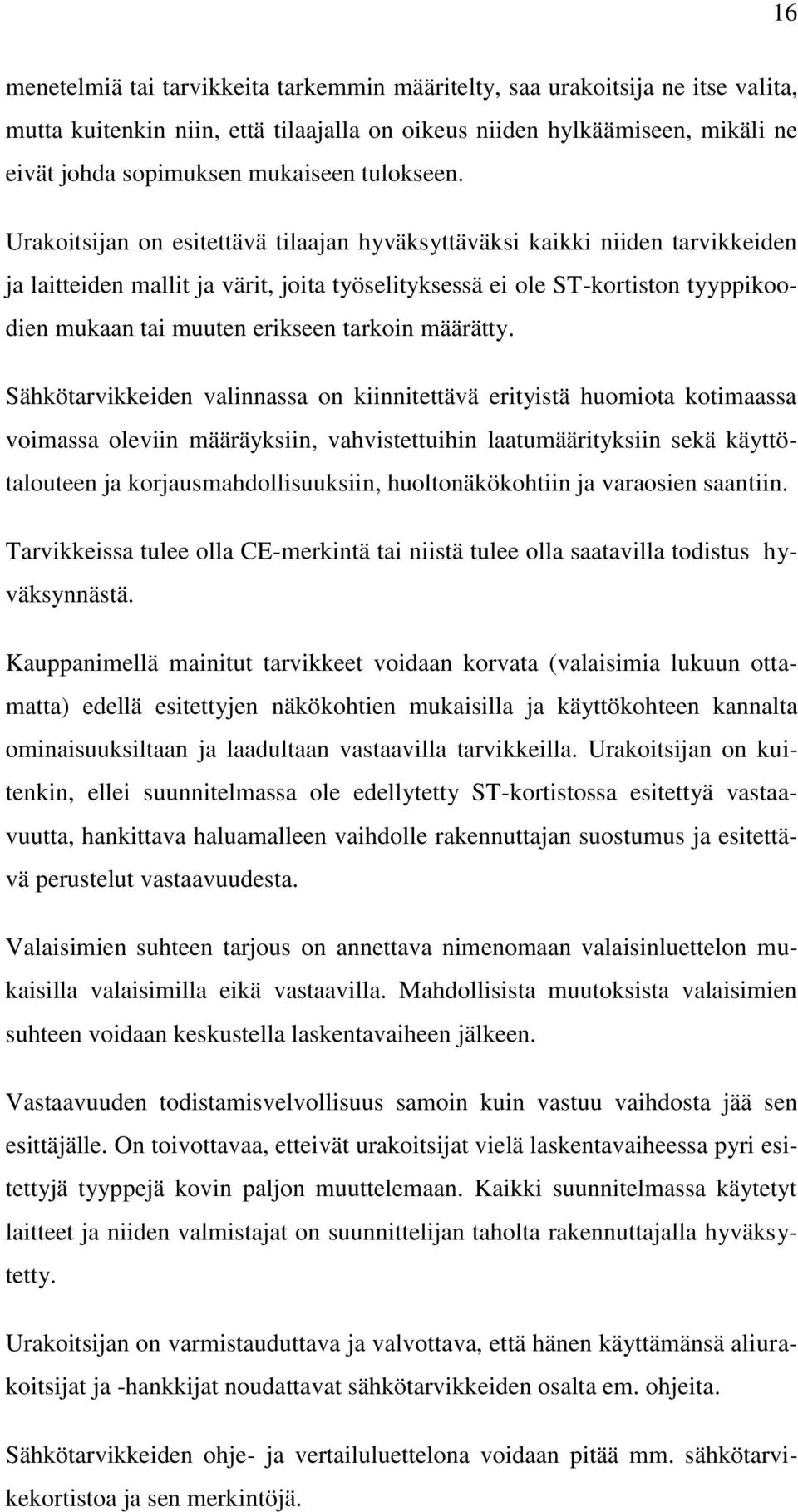

16 16 menetelmiä tai tarvikkeita tarkemmin määritelty, saa urakoitsija ne itse valita, mutta kuitenkin niin, että tilaajalla on oikeus niiden hylkäämiseen, mikäli ne eivät johda sopimuksen mukaiseen tulokseen. Urakoitsijan on esitettävä tilaajan hyväksyttäväksi kaikki niiden tarvikkeiden ja laitteiden mallit ja värit, joita työselityksessä ei ole ST-kortiston tyyppikoodien mukaan tai muuten erikseen tarkoin määrätty. Sähkötarvikkeiden valinnassa on kiinnitettävä erityistä huomiota kotimaassa voimassa oleviin määräyksiin, vahvistettuihin laatumäärityksiin sekä käyttötalouteen ja korjausmahdollisuuksiin, huoltonäkökohtiin ja varaosien saantiin. Tarvikkeissa tulee olla CE-merkintä tai niistä tulee olla saatavilla todistus hyväksynnästä. Kauppanimellä mainitut tarvikkeet voidaan korvata (valaisimia lukuun ottamatta) edellä esitettyjen näkökohtien mukaisilla ja käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla. Urakoitsijan on kuitenkin, ellei suunnitelmassa ole edellytetty ST-kortistossa esitettyä vastaavuutta, hankittava haluamalleen vaihdolle rakennuttajan suostumus ja esitettävä perustelut vastaavuudesta. Valaisimien suhteen tarjous on annettava nimenomaan valaisinluettelon mukaisilla valaisimilla eikä vastaavilla. Mahdollisista muutoksista valaisimien suhteen voidaan keskustella laskentavaiheen jälkeen. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää sen esittäjälle. On toivottavaa, etteivät urakoitsijat vielä laskentavaiheessa pyri esitettyjä tyyppejä kovin paljon muuttelemaan. Kaikki suunnitelmassa käytetyt laitteet ja niiden valmistajat on suunnittelijan taholta rakennuttajalla hyväksytetty. Urakoitsijan on varmistauduttava ja valvottava, että hänen käyttämänsä aliurakoitsijat ja -hankkijat noudattavat sähkötarvikkeiden osalta em. ohjeita. Sähkötarvikkeiden ohje- ja vertailuluettelona voidaan pitää mm. sähkötarvikekortistoa ja sen merkintöjä.

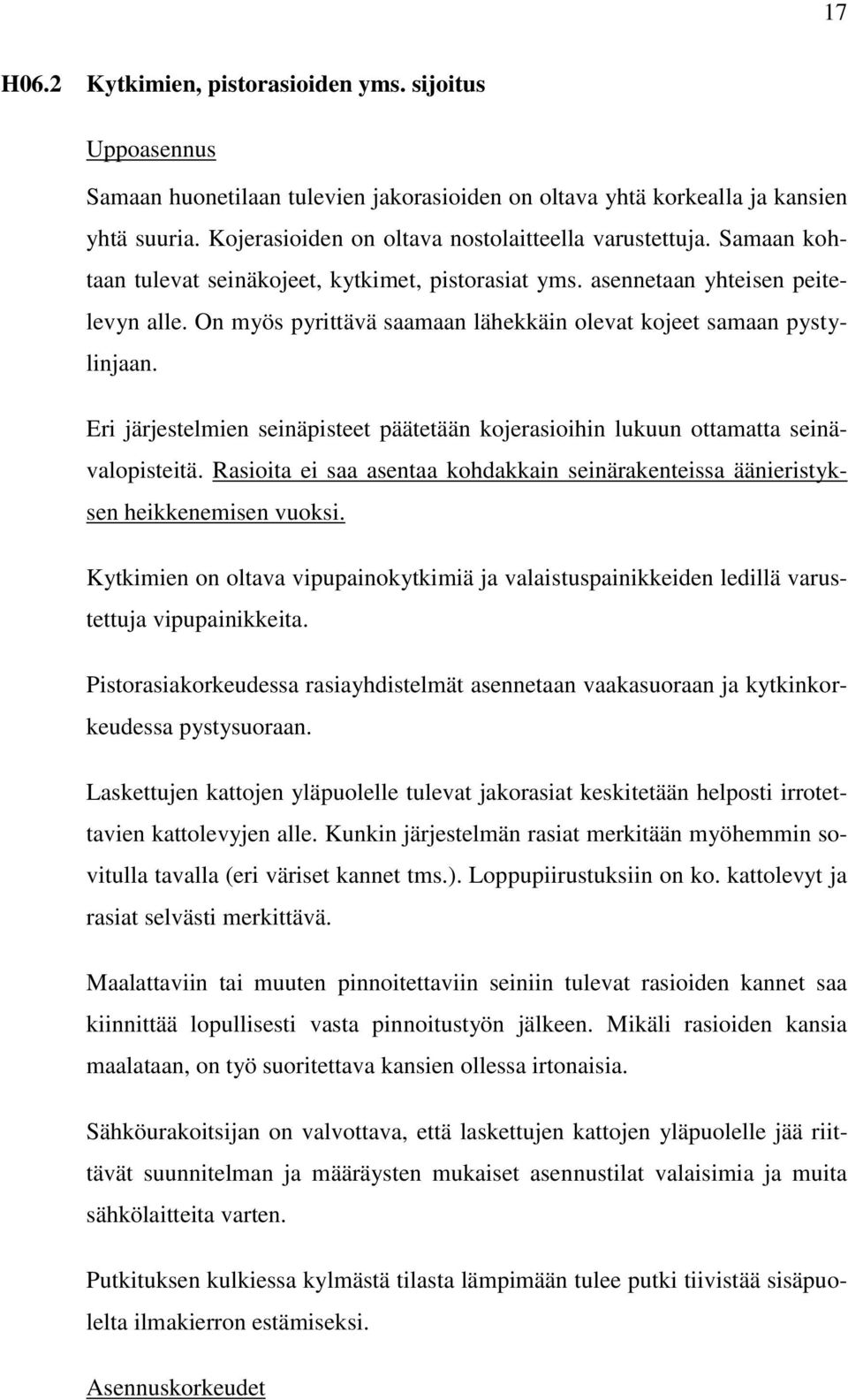

17 17 H06.2 Kytkimien, pistorasioiden yms. sijoitus Uppoasennus Samaan huonetilaan tulevien jakorasioiden on oltava yhtä korkealla ja kansien yhtä suuria. Kojerasioiden on oltava nostolaitteella varustettuja. Samaan kohtaan tulevat seinäkojeet, kytkimet, pistorasiat yms. asennetaan yhteisen peitelevyn alle. On myös pyrittävä saamaan lähekkäin olevat kojeet samaan pystylinjaan. Eri järjestelmien seinäpisteet päätetään kojerasioihin lukuun ottamatta seinävalopisteitä. Rasioita ei saa asentaa kohdakkain seinärakenteissa äänieristyksen heikkenemisen vuoksi. Kytkimien on oltava vipupainokytkimiä ja valaistuspainikkeiden ledillä varustettuja vipupainikkeita. Pistorasiakorkeudessa rasiayhdistelmät asennetaan vaakasuoraan ja kytkinkorkeudessa pystysuoraan. Laskettujen kattojen yläpuolelle tulevat jakorasiat keskitetään helposti irrotettavien kattolevyjen alle. Kunkin järjestelmän rasiat merkitään myöhemmin sovitulla tavalla (eri väriset kannet tms.). Loppupiirustuksiin on ko. kattolevyt ja rasiat selvästi merkittävä. Maalattaviin tai muuten pinnoitettaviin seiniin tulevat rasioiden kannet saa kiinnittää lopullisesti vasta pinnoitustyön jälkeen. Mikäli rasioiden kansia maalataan, on työ suoritettava kansien ollessa irtonaisia. Sähköurakoitsijan on valvottava, että laskettujen kattojen yläpuolelle jää riittävät suunnitelman ja määräysten mukaiset asennustilat valaisimia ja muita sähkölaitteita varten. Putkituksen kulkiessa kylmästä tilasta lämpimään tulee putki tiivistää sisäpuolelta ilmakierron estämiseksi. Asennuskorkeudet

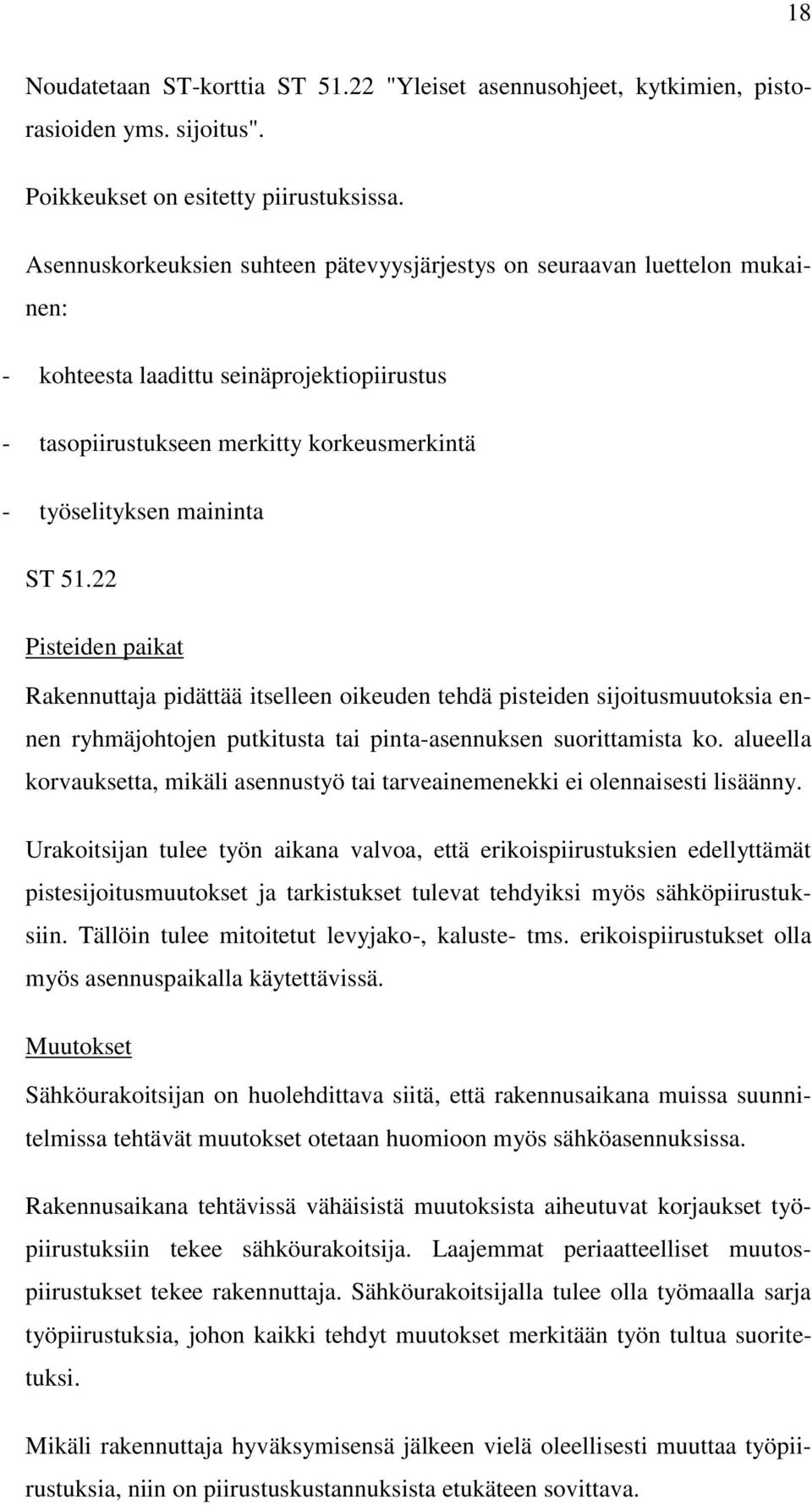

18 18 Noudatetaan ST-korttia ST "Yleiset asennusohjeet, kytkimien, pistorasioiden yms. sijoitus". Poikkeukset on esitetty piirustuksissa. Asennuskorkeuksien suhteen pätevyysjärjestys on seuraavan luettelon mukainen: - kohteesta laadittu seinäprojektiopiirustus - tasopiirustukseen merkitty korkeusmerkintä - työselityksen maininta ST Pisteiden paikat Rakennuttaja pidättää itselleen oikeuden tehdä pisteiden sijoitusmuutoksia ennen ryhmäjohtojen putkitusta tai pinta-asennuksen suorittamista ko. alueella korvauksetta, mikäli asennustyö tai tarveainemenekki ei olennaisesti lisäänny. Urakoitsijan tulee työn aikana valvoa, että erikoispiirustuksien edellyttämät pistesijoitusmuutokset ja tarkistukset tulevat tehdyiksi myös sähköpiirustuksiin. Tällöin tulee mitoitetut levyjako-, kaluste- tms. erikoispiirustukset olla myös asennuspaikalla käytettävissä. Muutokset Sähköurakoitsijan on huolehdittava siitä, että rakennusaikana muissa suunnitelmissa tehtävät muutokset otetaan huomioon myös sähköasennuksissa. Rakennusaikana tehtävissä vähäisistä muutoksista aiheutuvat korjaukset työpiirustuksiin tekee sähköurakoitsija. Laajemmat periaatteelliset muutospiirustukset tekee rakennuttaja. Sähköurakoitsijalla tulee olla työmaalla sarja työpiirustuksia, johon kaikki tehdyt muutokset merkitään työn tultua suoritetuksi. Mikäli rakennuttaja hyväksymisensä jälkeen vielä oleellisesti muuttaa työpiirustuksia, niin on piirustuskustannuksista etukäteen sovittava.

19 19 Jos työn kestäessä katsotaan tarpeelliseksi tehdä muutoksia, jotka pienentävät tai suurentavat urakkahintaa, on jokaisessa tapauksessa tästä kirjallisesti sovittava. Sähköurakoitsijan on viipymättä ilmoitettava tilaajalle muutostyön syy ja tehtävä sitä koskeva tarjous. Tarjottua muutostyötä ei saa aloittaa ennen tarjouksen hyväksymistä. H06.3 Työn suorittaminen Työt on tehtävä ensiluokkaisesti ammattitaitoista työvoimaa käyttäen sekä milloin suorituksen erikoisluonne vaatii, on lisäksi käytettävä erikoisliikettä tai -ammattityöntekijöitä. Urakoitsijan käyttäessä alaurakoitsijoita ja -hankkijoita, on nämä esitettävä rakennuttajan hyväksyttäviksi ennen ko. erikoistyön aloittamista ja on urakoitsijan varmistauduttava ja valvottava, että alaurakoitsijat ja -hankkijat noudattavat sähkötarvikkeista annettuja ohjeita (katso kohta H.0.6.1). H06.4 Merkinnät ja merkintätarvikkeet Merkkeinä käytetään tehdasvalmisteisia taskutyyppisiä kaapelimerkkejä esim. Phoenix KMK 3. Tekstilipuke kirjoitetaan koneellisesti. Johto- ja johdintunnukset Merkittävät johdot: maadoitusjohdot ohjaus-, hälytys- ja mittausjohdot nousu- ja pääjohdot telejärjestelmien johdot voimaryhmäjohdot valaistus- ja pistorasiajohdot merkitään jakokeskustunnuksin ja ryhmä-numeroin

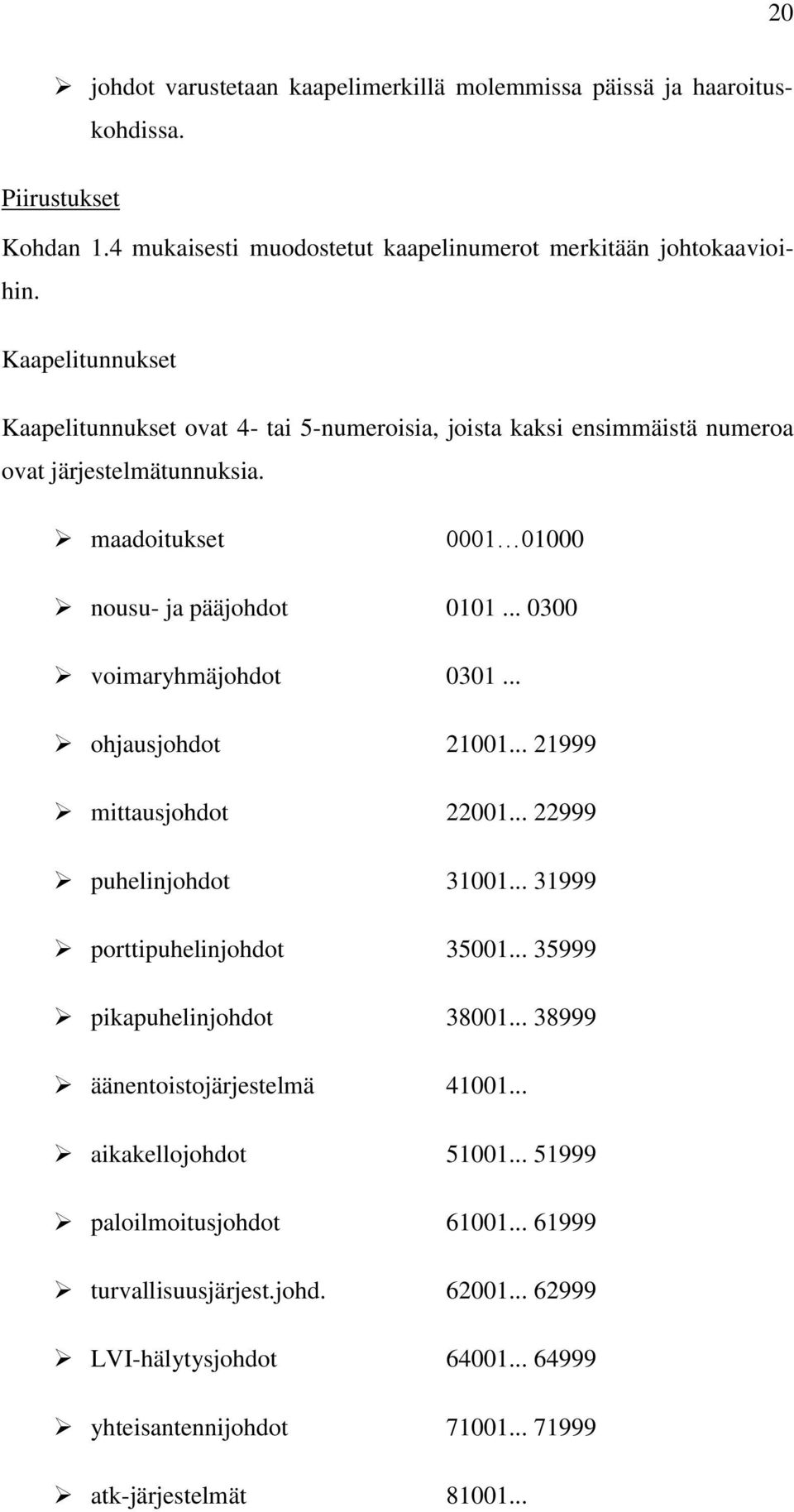

20 20 johdot varustetaan kaapelimerkillä molemmissa päissä ja haaroituskohdissa. Piirustukset Kohdan 1.4 mukaisesti muodostetut kaapelinumerot merkitään johtokaavioihin. Kaapelitunnukset Kaapelitunnukset ovat 4- tai 5-numeroisia, joista kaksi ensimmäistä numeroa ovat järjestelmätunnuksia. maadoitukset nousu- ja pääjohdot voimaryhmäjohdot ohjausjohdot mittausjohdot puhelinjohdot porttipuhelinjohdot pikapuhelinjohdot äänentoistojärjestelmä aikakellojohdot paloilmoitusjohdot turvallisuusjärjest.johd LVI-hälytysjohdot yhteisantennijohdot atk-järjestelmät

21 21 Kaapelimerkin teksti kaapelinumero kaapelityyppi kaapelin vastakkaisen pään kytkentäpaikan tunnus. Valaistus- ja pistorasiajohtojen merkkeihin kirjoitetaan vain jakokeskustunnus ja ryhmänumero. N- ja PE-johtimet Ryhmäjohtojen N- ja PE-johtimiin kiinnitetään keskusten sisäpuolelle liittimien välittömään läheisyyteen ryhmänumeroa osoittavat numeroteipit. Jakorasioiden merkintä Paikoissa missä piirustuksista tai muuten jakorasian ryhmä ei ole tunnistettavissa jakorasiat varustetaan ryhmäkeskus- ja ryhmänumerotunnuksella. Merkinnät rasian sisään tai kiinteään osaan. Telejärjestelmärasioiden merkintä Rasiat merkitään rasian sisään tai kiinteään osaan sijoitetulla tunnuksella. Merkintä sisältää järjestelmätunnuksen, kerrostunnuksen ja kerroskohtaisen rasian juoksevan numeron. Kojeet ja tunnuskilvet Merkinnät suoritetaan noudattaen soveltuvin osin ST-korttia ST (kohta 2. S-merkinnät). Kytkimet, painikkeiden ja ohjauselimien kilpiteksteissä tulee ilmetä ohjattavan kojeen tunnuskoodi, selväkielinen nimitys ja vaikutusalue. Riviliittimien merkinnät Riviliittimet numeroidaan jännitelaji- ja ryhmälähtökohtaisilla numerosarjoilla.

22 22 Noudatetaan päävirtaliittimien osalta sähkötietokortteja ST , ts. juokseva numerointi ryhmäkohtaisesti alkaen 1... H06.5 Johdot ja niiden varusteet Eri järjestelmien asennukset tehdään noudattaen ko. tilan valaistusryhmäjohtojen asennustapaa. Urakoitsijan tulee materiaalia valitessaan huomioida tilaluokitukset. Pinta-asennus Johtoina käytetään joko MMJ-, MCMK, tai AMCMK-tyyppisiä johtoja tarpeellisissa kohdin alumiiniputkella tai kourulla suojaten, käyttäen valkoisia eristekuorisia varusteita. Pitimien tulee olla valkeaksi polttomaalattuja, ruostumattomia metalli- tai muovikiinnikkeitä ja saa niiden väli olla korkeintaan 20 cm, ruuvit ruostesuojattuja tai messinkisiä. Mutta kaikki ehdottomasti ruostumattomia. Kolmen tai useamman johdon kulkiessa rinnakkain tulee käyttää johtojen kiinnitykseen rivi-kiinnikkeitä. Tällöin on huomioitava laajennusmahdollisuus n. +10%, kuitenkin vähintään kolmelle johdolle. Pinta-asennustyöt on tehtävä siinä järjestyksessä, että tulpitus suoritetaan ennen maalaustyötä sekä johtojen ja kojeiden asennus lopullisen maalauksen jälkeen. Metalliset suojaputket varustetaan putkisuulakkeilla. Maakaapelit Maakaapeliasennuksessa on noudatettava Sähkötarkastuslaitoksen julkaisussa "Maakaapelit" annettuja ohjeita. Maakaapeliasennuksessa on huomioitava lämpenemisen estämiseksi riittävät asennusvälit. Sähköurakoitsija yhdessä rakennustöiden valvojan ja vastaavan rakennusmestarin kanssa tarkastavat kaapeliojan ennen kaapelin maahan laskemista.

23 23 Vastaava tarkastus suoritetaan ennen kaapeliojan täyttämistä kaapeli- ja lisäsuojausasennusten (suojauskourujen) jälkeen. Samansuuntaisesti toistensa läheisyyteen asennettavat puhelin- ja vahvavirtakaapelit on selvästi ja pysyvästi siten merkittävä, että kumpikin kaapeli on vaivatta tunnistettavissa lyhyin, enintään 2 m:n välein. Merkkinä voidaan käyttää esim. valmistusvaiheessa päällimmäiseen vaippaan tehtyä merkintää tai kaapelin ympärille kiinnitettyä merkkirengasta. Vierekkäiset kaapelit merkitään n. 10 m välein ja maassa olevan kaapelin yläpuolelle 0,2...0,4m syvyydelle maan pinnasta asennetaan värikäs (muovinen) varoitussuoja tai -nauha. Mekaaniset lisäsuojaukset asennetaan seuraavasti (SU): ajoneuvoteiden alla olevat kaapelit suojataan joko vahvalla muoviputkella 100 mm PE, PVC tai betonikourulla. jalankulkuväylien ja nurmikoiden alla olevat kaapelit suojataan betonilevyllä, kyllästetyllä puulankulla tai muovikourulla Maakaapeleiden kulusta urakoitsija laatii kaapelikartan mitoitusmerkinnöin varustettuna. Mikäli maakaapelissa on jatkos, on sen sijainti merkittävä karttaan. Koneiden ja kojeiden kytkennät Urakoitsijan tehtäviin kuuluu liittää asentamiinsa johtoihin myös kaikki tilaajan, käyttäjän tai muiden urakoitsijoiden hankkimat koneet ja kojeet, sikäli kuin työselityksessä ei ole nimenomaan toisin määrätty. Urakkaan kuuluu tarvittavat liitosjohdot ja liitäntätarvikkeet. Kaikki kytkennät suorittaa tai suorituttaa urakoitsija, lukuun ottamatta säätöja automatiikkalaitteiden heikkovirtajohtimia, joiden kytkennät suorittaa erikoisurakoitsija. Urakoitsijan on kuitenkin saatettava ko. johtimien päät kytkentäkuntoon (kuorii päät), huolehdittava merkitsemisestä yms.

24 24 H06.6 Putkitukset ja rasioinnit Putkituksessa käytetään tasopiirustuksissa ja putkituskaavioissa merkittyjä putkilajeja. Vesieristyksen lävistykset tehdään laipallisin Cu-putkin. Huomioon ottaen ko. vesieristyksen tekijän antamat määräykset läpivientien rakennustavasta. Sähköurakoitsijan tulee tarkistaa yhdessä rakennusurakoitsijan kanssa, että liittymis- ym. johtojen vaatimat putkitukset tulevat oikein asennetuiksi. Elementtien saumoihin ei enempää kuin neljä putkea. Paikallavalurakenteet Betonirakenteisiin tulevat putkitukset tehdään betonivalujen yhteydessä. Muihin rakenteisiin tulevat putkitukset tehdään kyseisen rakennustyön yhteydessä. Rakenteiden hakkauksia saa tehdä vain poikkeustapauksissa ja silloinkin rakennesuunnittelijan suostumuksella. Sähköurakoitsijan on huolehdittava, että betonivaluihin tulee tarpeelliset kolot ja aukot kojeita ja putkia varten jo valun yhteydessä. Pisteiden paikat Rakennuttaja pidättää itselleen oikeuden tehdä pisteiden sijoitusmuutoksia ennen ryhmäjohtojen putkitusta tai pinta-asennuksen suorittamista ko. alueella korvauksetta, mikäli asennustyö tai tarveainemenekki ei olennaisesti lisäänny. Urakoitsijan tulee työn aikana valvoa, että erikoispiirustuksien edellyttämät pistesijoitusmuutokset ja tarkistukset tulevat tehdyiksi myös sähköpiirustuksiin. Tällöin tulee mitoitetut levyjako-, kaluste- tms. erikoispiirustukset olla myös asennuspaikalla käytettävissä.

25 25 H1 H101 ASENNUSREITIT Kaapelihyllyjärjestelmä Sähköurakoitsija hankkii ja asentaa valmiiseen kuntoon piirustusten mukaiset kaapelihyllyt ja kaapelitikkaat. Vahva ja heikkovirtakaapelit tulee asentaa omille hyllyilleen ja tikkailleen tai hyllystä varataan omat puoliskot vahvavirta- ja heikkovirtakaapeleille. Hyllyjen asennuksessa noudatetaan ST kortin ohjeita. Kaapeleita ei sidota hyllyihin. Asennustapa on hyllylle siististi oikaistuna. Nousutikkaisiin kaapelit sidotaan määräysten mukaisesti. Kaikkien kaapelihyllyjen, -tikkaiden ja valaisinripustuskiskojen ja niiden osien tulee olla tehdasvalmisteisia, tehtaalla valmiiksi pintakäsiteltyjä. Kaapelihyllyjen kiinnitys tulee suorittaa siten, ettei taipuma ole yli 1:200. Keskuksista lähteville kaapeleille asennetaan pystykaapelihyllyt lähimmälle vaakahyllylle, jotka suojataan valkoisella ruuvikiinnitteisellä alumiinilevyllä vaakahyllylle asti. Hyllyihin jätetään 20% laajennusvara. Pystyhyllyihin kaapelit kiinnitetään kaarikiinnikkeillä korkeintaan neljä MMJkaapelia samaan kiinnikkeeseen. H102 Johtokanavajärjestelmä Sähköurakoitsija hankkii ja asentaa valmiiseen kuntoon piirustuksen mukaisiin paikkoihin johtokanavat. Johtokanavana käytetään pääsääntöisesti Meka instal johtokanavaa. Johtokanavissa on omat kanavat ryhmäjohdoille ja heikkovirtajohdoille. Kulmakappaleina käytetään tehdastekoisia kulmia ( TBU-TBS). Seinien lävistyksissä käytetään kauluksia; ennen niiden asentamista tiivistetään kourujen ja seinien väliset raot silikonilla. Seinien lävistyksissä johto-

26 26 kourut tiivistetään sisäpuolelta 500mm matkalta asianmukaisella vaahtokumitäytteellä äänen kulkeutumisen estämiseksi. Pystykourut toteutetaan Meka instal johtokanavalla. Ovien pielessä joissa on vähän tilaa voidaan käyttää kapeampia johtokouruja tilanteen mukaan. H104 Ripustusjärjestelmät Kaikki kaapelit tulee kiinnittää kattoon, niin että ne eivät jää makaamaan alakattolevyjen varaan. Tähän tarkoitukseen käytetään tiloissa, joissa on avattava alakatto, esimerkiksi Hiltin suorakiinnitysjärjestelmän X-EKB 16 kaapelikiinnikkeitä. Kiinnikkeitä tulee aina johdon kumpaankin päähän sekä pidemmillä matkoilla 1,5 metrin välein. Käytävillä käytetään pääsääntöisesti kaapelihyllyjä kuvien mukaisesti. H105 Läpiviennit Desibeli-seinien läpiviennissä huomioitava ääneneristävyys. Ei viedä kaapelihyllyjä läpi, vain kaapelit. Samoin palo-osaston läpi ei viedä kaapelihyllyjä. H.2 SÄHKÖN PÄÄJAKELUJÄRJESTELMÄT H kv jakelujärjestelmät Ei tule H202 0,4 kv pääjakelujärjestelmät Liittymisjohto Ei muutoksia. Keskukset Keskuksissa tulee olla kaikki tarvittavat laitteet selväpiirteisesti ja siististi asennettuina. Pääkytkimet kaikkiin keskuksiin hankitaan 4-napaisina. Katkaisijoiden virta-asettelut ja säädöt valmistajan ohjeiden mukaan kuuluu urakkaan

27 27 Keskusten merkinnöissä noudatetaan ST kortin ohjeita. Keskusten nimikointi tulee suorittaa selvästi. Kaikki tekstit selväsanaisesti, ei ryhmänumeroin. Nimikilpien tulee olla niin suuria, että niihin mahtuu tekstit lyhentämättöminä. Nimikilvistä tulee selvitä nousujen suhteen mihin keskukseen ja minkälainen kaapeli on menossa ja kuinka suuret sulakkeet ovat sekä varokkeen koko. Vikavirtasuojien toiminta tulee testata ennen vastaanottoa ja siitä laaditaan pöytäkirja. Keskukset varustetaan riviliittimin alle 16 mm 2 johtimien osalta; myös PEjohtimet päätetään riviliittimiin; kaikki varalle jäävät ohjaus, hälytys, ilmoitus yms. keskuksiin liittyvät johdot kytketään myös numeroituihin riviliittimiin. Riviliitinkiskoihin tulee jäädä n. 20% laajennusvara. 3-vaiheiset 10A ja 16A automaattilähdöt varustetaan riviliittimillä siten, että kullakin vaiheella on oma nolla ja oma Pe riviliitin. Voihan olla, että 3- vaihelähtöön kytketään esim. 3 kpl 3*1.5S kaapeleita. Varalle jäävät johdonsuoja-automaatit merkitään "VARALLA" tekstein, koska täysin merkitsemättömät johdonsuojat aiheuttavat käyttäjissä epätietoisuutta ja -varmuutta. Johdonsuojakatkaisijoiden tulee päävirtapiireissä olla B- tai C-tyyppiä. Ohjausvirtapiireissä B-tyyppiä. Vikavirtasuojien tulee olla tyyppiä A. Heti urakan saatuaan tulee urakoitsijan selvittää keskusten tilantarpeet. Viimeistään kahden viikon kuluttua urakan varmistumisesta tulee lähettää työn valvojalle kirjallinen tiedote tilojen riittävyydestä tai riittämättömyydestä. Ennen keskusten hankintaa tulee niiden piirustukset hyväksyttää suunnittelijalla ja tilaajalla. Työssä tarvittavat piirikaaviot piirtää tai piirrättää urakoitsija kustannuksellaan. Pääkeskus
