1 TYÖSELOSTUS Kohde Taitaja 2015 sähköasennus, semifinaali. Laajuus ja työskentelytavat Työhön kuuluu sähköistää kuvien mukainen asennus täyteen käyttökuntoon. Työssä ei saa tehdä jännitetyötä eikä lähialueella työskentelyä. Tuotanto- ja jännitekatkot Työn aikaisiin tuotanto- ja jännitekatkoihin antaa luvan arvioija, samoin tuotannon palauttamiseen. Työ on tehtävä mahdollisimman lyhyellä tuotantokatkolla. Laitteet ja järjestelmät Keskus RK Keskukseen lisätään kuvien mukaiset laitteet ja tarvikkeet. Taajuusmuuttajalle ACS 355 on valmisteltu kiinnityspaikka. Johtotiet ja kaapeloinnit Johtotienä käytetään olemassa olevaa kaapelihyllyä. Kaapelit asennetaan kiinnitettynä määrävälein hyllyyn. Muu johdotus tehdään naulakiinnikkeillä. Ohjauskaapelit (24V) asennetaan hyllyyn erilleen muista kaapeleista. Moottorin kaapeloinnissa on huomioitava mahdollinen moottorin vaihto. Valaistus Tilaan asennetaan valaistus tasokuvan esittämään paikkaan. Valaisimena AVR 6. Moottori Moottori asennetaan lattialle merkittyyn kohtaan. Moottorin akselin kiila pitää joko poistaa tai muuten estää luotettavasti sen irtoaminen käytön aikana. Taajuusmuuttaja Moottorikäytön sovellusmakroksi asetetaan vakio-ohjaus. Parametriarvoina käytetään sovelluksen oletusarvoja. Aseteltavat parametrit: Nopeus 1 parametri Hz Nopeus 2 parametri Hz Kiihdytysaika parametri s Hidastusaika parametri s

Työ on tehtävä mahdollisimman lyhyellä tuotantokatkolla. Laitteet ja järjestelmät Keskus RK Keskukseen lisätään kuvien mukaiset laitteet ja tarvikkeet.

2 Asennuskorkeudet Laitteet ja kojeet asennetaan ST mukaisesti, ellei muuta ole merkitty. Tasossa esitetyt mitat ovat komponentin keskelle. Merkinnät Keskuksen kojeet merkitään kaavioiden mukaisilla tunnuksilla asennuslevyyn. Kenttälaitteet merkitään kaavioiden mukaisilla tunnuksilla. Pistorasia ja turvakytkin merkitään keskustunnuksella ja ryhmänumerolla. Kaapelit merkitään keskuksella ja kojeilla kaapeliin kaavioiden mukaisilla tunnuksilla, ei kaapelityyppiä. Merkinnät esim. tussilla suoraan kaapeliin. Merkinnät sijoitetaan koteloiden ulkopuolelle. Asiakirjat ja luovutukset Asiakkaalle luovutetaan valmiin työn mukaiset piirustukset sekä tarkastuspöytäkirja. Työhön kuuluu opastus laitteiston käyttäjälle. Toivala Savon ammatti- ja aikuisopisto Teknologia / rakentaminen, sähköala

Pistorasia ja turvakytkin merkitään keskustunnuksella ja ryhmänumerolla. Kaapelit merkitään keskuksella ja kojeilla kaapeliin kaavioiden mukaisilla tunnuksilla, ei kaapelityyppiä. Merkinnät esim.

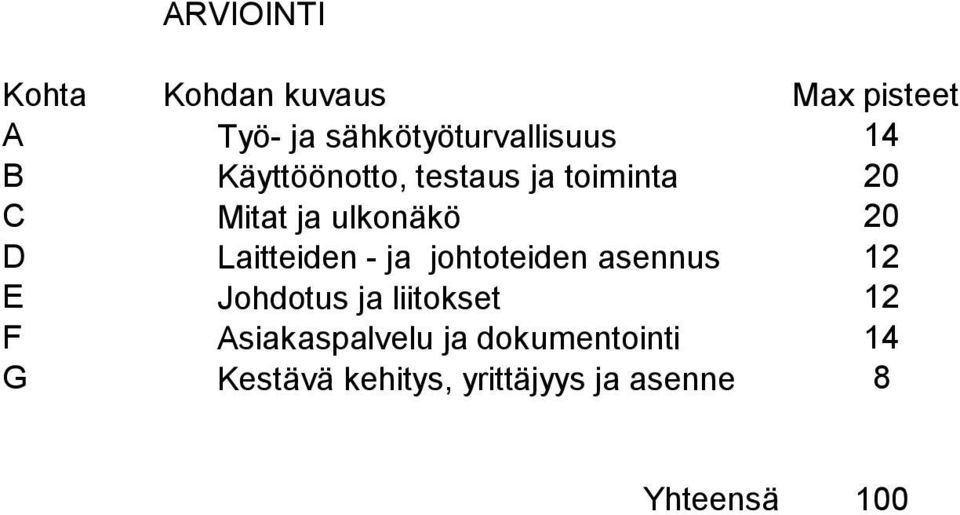

6 ARVIOINTI Kohta Kohdan kuvaus Max pisteet A Työ- ja sähkötyöturvallisuus 14 B Käyttöönotto, testaus ja toiminta 20 C Mitat ja ulkonäkö 20 D Laitteiden - ja johtoteiden asennus 12 E Johdotus ja liitokset 12 F Asiakaspalvelu ja dokumentointi 14 G Kestävä kehitys, yrittäjyys ja asenne 8 Yhteensä 100

Laitteiden - ja johtoteiden asennus 12 E Johdotus ja liitokset 12 F

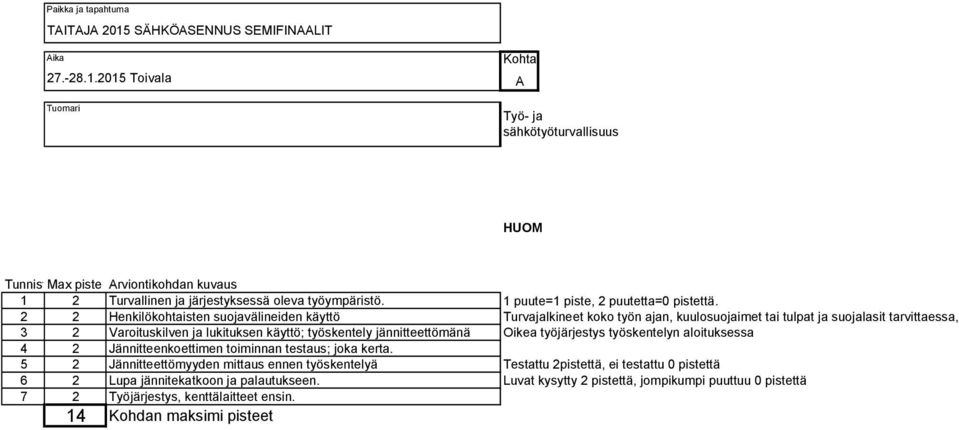

7 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta A Työ- ja sähkötyöturvallisuus HUOM TunnisteMax piste Arviontikohdan kuvaus 1 2 Turvallinen ja järjestyksessä oleva työympäristö. 1 puute=1 piste, 2 puutetta=0 pistettä. 2 2 Henkilökohtaisten suojavälineiden käyttö Turvajalkineet koko työn ajan, kuulosuojaimet tai tulpat ja suojalasit tarvittaessa, 3 2 Varoituskilven ja lukituksen käyttö; työskentely jännitteettömänä Oikea työjärjestys työskentelyn aloituksessa 4 2 Jännitteenkoettimen toiminnan testaus; joka kerta. 5 2 Jännitteettömyyden mittaus ennen työskentelyä Testattu 2pistettä, ei testattu 0 pistettä 6 2 Lupa jännitekatkoon ja palautukseen. Luvat kysytty 2 pistettä, jompikumpi puuttuu 0 pistettä 7 2 Työjärjestys, kenttälaitteet ensin. 14 Kohdan maksimi pisteet

2 2 Henkilökohtaisten suojavälineiden käyttö Turvajalkineet koko työn ajan, kuulosuojaimet tai tulpat ja suojalasit tarvittaessa, 3 2 Varoituskilven ja lukituksen käyttö; työskentely jännitteettömänä

8 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta B Käyttöönotto, testaus ja toiminta HUOM Tunniste Max piste Arviontikohdan kuvaus 1 2 PE johtimen jatkuvuuden mittaus; moottori, pistorasia, turvakytkin Mitattu asennustesterillä 2 pistettä, mitattu yleismittarilla tai johtavuussummerilla 0 piste 2 2 Eristystilan mittaus TAMU valmistajan ohjeen mukaan Mitattu ABB ohjeen mukaan 3 2 Eristystilan mittaus muu asennus; toimilaitteiden asento oikea Mitattu PE-N ja PE-vaiheet 4 3 Vikavirtasuoja; TEST-painike, laukaisuvirta Idn=10mA Painike 1p,Laukaisuvirta 2p 5 1 Käyttöönotto systemaattinen ryhmä/ toiminta kerrallaan Työskentely järjestelmällistä 6 1 Moottori oikein kytketty Y/D; pääjännite 230V Oikea kytkentä 1p 7 1 Kykin (valaistus) toimii Toimii 1p ei toimi 0p 8 2 3S1 käynnistää moottorin, pyörii kun kytkin 1 asennossa 9 2 3S2 vaihtaa pyörimissuunnan merkintöjen mukaan Moottori pyörii akselipäädystä katsottuna myötäpäivään kytkimen OIK asennossa S3 ohjaa pyörimisnopeutta pienemmälle 11 2 Vikavirtasuojakytkin katkaisee jännitteen pistorasialta. 20 Kohdan maksimi pisteet

2015 Toivala Tuomari Kohta B Käyttöönotto, testaus ja toiminta HUOM Tunniste Max piste Arviontikohdan kuvaus 1 2 PE johtimen jatkuvuuden mittaus; moottori, pistorasia, turvakytkin Mitattu

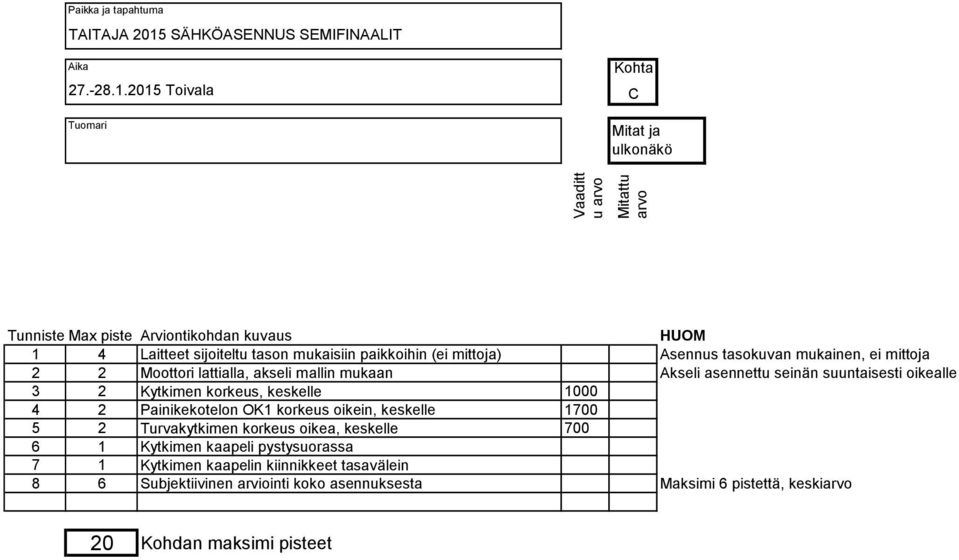

9 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta C Mitat ja ulkonäkö Vaaditt u arvo Mitattu arvo Tunniste Max piste Arviontikohdan kuvaus HUOM 1 4 Laitteet sijoiteltu tason mukaisiin paikkoihin (ei mittoja) Asennus tasokuvan mukainen, ei mittoja 2 2 Moottori lattialla, akseli mallin mukaan Akseli asennettu seinän suuntaisesti oikealle 3 2 Kytkimen korkeus, keskelle Painikekotelon OK1 korkeus oikein, keskelle Turvakytkimen korkeus oikea, keskelle Kytkimen kaapeli pystysuorassa 7 1 Kytkimen kaapelin kiinnikkeet tasavälein 8 6 Subjektiivinen arviointi koko asennuksesta Maksimi 6 pistettä, keskiarvo 20 Kohdan maksimi pisteet

2015 Toivala Tuomari Kohta C Mitat ja ulkonäkö Vaaditt u arvo Mitattu arvo Tunniste Max piste Arviontikohdan kuvaus HUOM 1 4 Laitteet sijoiteltu tason mukaisiin paikkoihin (ei

10 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta D Laitteiden - ja johtoteiden asennus TunnisteMax piste Arviontikohdan kuvaus 1 2 Kytkin suorassa, kuivan tilan kytkin. On/ei 2 2 Läpiviennit tiiviit ja kaapelit tulevat läpivientiin suoraan keskuksella Kaapelit suorassa läpivienteihin 3 2 EMC toteutettu / oikein, 360 taajuusmuuttajalla; päävirta/ohjauskaapeli On/ei 4 2 Kaapelit asennettu pystysuoraan; pistorasia ja turvakytkin On/ei 5 1 Pistorasian läpivienti kohtisuoraan ja tiivis On/ei 6 1 Pistorasia kiinni ja suorassa, oikea kaluste ( IP) On/ei 7 2 EMC toteutettu / oikein, 360 moottorilla ja turvakytkimellä On/ei 12 Kohdan maksimi pisteet HUOM

2015 Toivala Tuomari Kohta D Laitteiden - ja johtoteiden asennus TunnisteMax piste Arviontikohdan kuvaus 1 2 Kytkin suorassa, kuivan tilan kytkin.

11 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta E Johdotus ja liitokset Tunniste Max piste Arviontikohdan kuvaus 1 1 Keskuksella Cu ei kohtisuoraa näkyvissä ja Din-kiskojen yli ei johtimia On/ei 2 1 Johtimet kiinnitetty luotettavasti turvakytkin (syöttö) Oikein liittimessä, ei irtoa nykäistessä 3 2 Pistorasialla kytkentävara riittävä (uudelleen kytkentä mahdollinen) Cu näkyy -1p, johtimia DIN kiskojen yli joka estää kojeiden lisäämisen -1p 4 2 NOMAK vaippa lähellä liitoksia Vaippa ei ole kuorittu keskuksen sisäänmenon luona 5 2 Ohjauskaapelin ylimääräiset johtimet "käsitelty", ei katkaistu tyvestä On/ei 6 2 Taajuusmuuttajan johdotus piirikaavion mukainen On/ei 7 2 Kaapelit kiinnitetty kaapelihyllyyn, järjestelmät eroteltuna HUOM 12 Kohdan maksimi pisteet

2015 Toivala Tuomari Kohta E Johdotus ja liitokset Tunniste Max piste Arviontikohdan kuvaus 1 1 Keskuksella Cu ei kohtisuoraa näkyvissä ja Din-kiskojen yli ei johtimia On/ei 2 1 Johtimet kiinnitetty

12 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Tuomari Kohta F Asiakaspalvelu ja dokumentointi TunnisteMax piste Arviontikohdan kuvaus HUOM 1 3 Työn aikana kysytty lupa jännitekatkoihin ja kytkemiseen On/ei 2 1 Tarkastuspöytäkirjassa kohde ja urakoitsijan tiedot On/ei 3 1 Käyttöönottotarkastuksen suorittaja On/ei 4 1 Mittaustulokset kirjattu pöytäkirjaan On/ei 5 1 Päätelmät tehty, ruksattu 6 1 Allekirjoitukset ja päiväys Allekirj 1p, päiväys 1p 7 1 Dokumentit ehjät, järjestyksessä ja siistit On/ei 8 1 Esittää asiansa selkeästi, rauhallisesti ja asiakkaan huomioiden 9 1 Pääkytkimen ja johdonsuojakatkaisijoiden toiminnan kertominen On/ei 10 1 Moottorinohjauksen toimintojen ja suojalaitteiden opastus On/ei 11 1 Laitteiden asennus-/käyttö-ohjeiden luovuttaminen asiakkaalle On/ei 12 1 Vikavirtasuojan koestuksesta muistuttaminen asiakkaalle On/ei 14 Kohdan maksimi pisteet

2015 Toivala Tuomari Kohta F Asiakaspalvelu ja dokumentointi TunnisteMax piste Arviontikohdan kuvaus HUOM 1 3 Työn aikana kysytty lupa jännitekatkoihin ja kytkemiseen On/ei 2 1 Tarkastuspöytäkirjassa

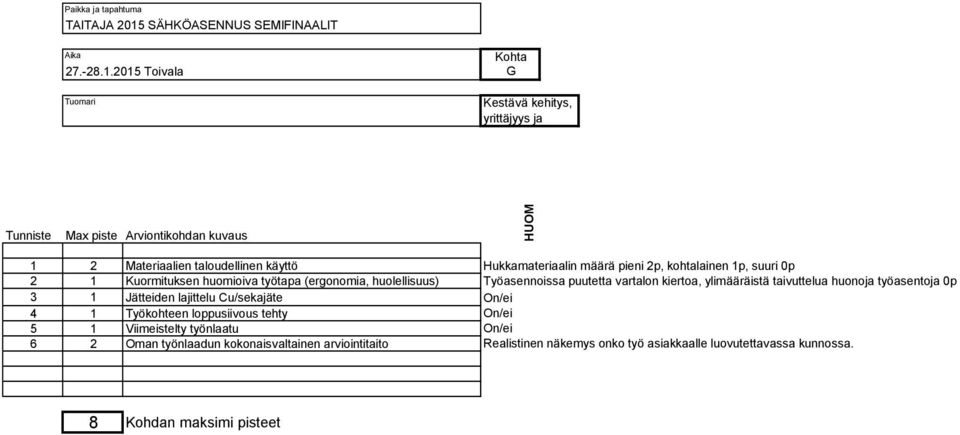

13 Paikka ja tapahtuma TAITAJA 2015 SÄHKÖASENNUS SEMIFINAALIT Aika Toivala Kohta G Tuomari Kestävä kehitys, yrittäjyys ja Tunniste Max piste Arviontikohdan kuvaus HUOM 1 2 Materiaalien taloudellinen käyttö Hukkamateriaalin määrä pieni 2p, kohtalainen 1p, suuri 0p 2 1 Kuormituksen huomioiva työtapa (ergonomia, huolellisuus) Työasennoissa puutetta vartalon kiertoa, ylimääräistä taivuttelua huonoja työasentoja 0p 3 1 Jätteiden lajittelu Cu/sekajäte On/ei 4 1 Työkohteen loppusiivous tehty On/ei 5 1 Viimeistelty työnlaatu On/ei 6 2 Oman työnlaadun kokonaisvaltainen arviointitaito Realistinen näkemys onko työ asiakkaalle luovutettavassa kunnossa. 8 Kohdan maksimi pisteet

2015 Toivala Kohta G Tuomari Kestävä kehitys, yrittäjyys ja Tunniste Max piste Arviontikohdan kuvaus HUOM 1 2 Materiaalien taloudellinen käyttö Hukkamateriaalin määrä

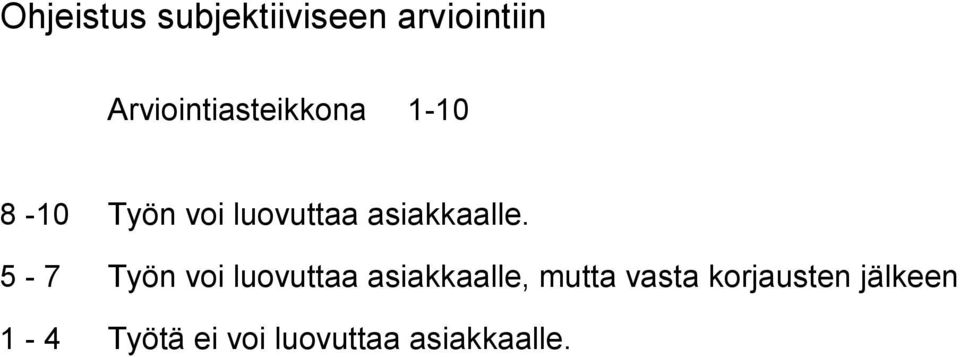

14 Ohjeistus subjektiiviseen arviointiin Arviointiasteikkona Työn voi luovuttaa asiakkaalle. 5-7 Työn voi luovuttaa asiakkaalle, mutta vasta korjausten jälkeen 1-4 Työtä ei voi luovuttaa asiakkaalle.
